Устройство и ремонт мультиметров серии М-830

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся ­заводские дефекты мультиметров М832 приведены в таблице.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.60 Гц и амплитудой в несколько  вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один  щуп мультиметра M832 к общему выводу  индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от пе­регрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособ­ности АЦП: напряжения стабилизации 3 В и отсут­ствия пробоя между выводами питания и общим вы­водом АЦП.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохра­нителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохра­нительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возмож­но выгорание сопротивлений R5…R8, причем визу­ально на сопротивлениях это может никак не про­явиться. В первом случае, когда пробивается толь­ко диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули.

В случае выгорания ре­зисторов R5 или R6 в режиме измерения напряже­ния прибор будет завышать показания или показы­вать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании ре­зисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать пере­грузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления поврежде­ния происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напря­жения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разом­кнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряже­ния и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет изме­рять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапа­зонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряже­ния источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП по­являются трещины, повышается ток потребления мик­росхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого на­пряжения в режиме измерения напряжения может про­изойти пробой по элементам  (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположен­ный на задней крышке прибора, нарушая работу схе­мы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на прак­тике давать напряжение 2,6.3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепоч­ки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют ис­пользовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисп­лее) или не устанавливается совсем. «Вылечить» не­качественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части ди­апазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденса­тора C4 на конденсатор величиной 0,22…0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. По­скольку в мультиметрах используются дисплеи со ста­тической индикацией, то для определения причины не­исправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неис­правности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим об­разом. Используется еще один, разумеется, исправ­ный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанав­ливается в гнездо COM, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каж­дой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отра­жено на дисплее как падение напряжения на откры­том диоде.

Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме вклю­чены резисторы. Точно так же проверяются все вы­воды АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания осталь­ных выводов микросхемы. Показания прибора долж­ны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. вход­ное сопротивление исправной микросхемы очень велико.

Таким образом, неисправными можно счи­тать выводы, которые показывают конечное сопро­тивление при любой полярности подключения к мик­росхеме. Если же прибор показывает обрыв при лю­бом подключении исследуемого вывода, то это на де­вяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универса­лен и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некаче­ственными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фир­мы, производящие дешевые мультиметры, редко по­крывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто до­рожки бывают чем-нибудь загрязнены. Ремонтиру­ется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протира­ются спиртом. Затем наносится тонкий слой техни­ческого вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что пере­менное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усили­тели в цепи звукового генератора, и тогда при вклю­чении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитичес­кого конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необхо­димо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытека­ние батареи. Небольшие капли электролита можно про­тереть спиртом, но если плату залило сильно, то хоро­шие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпа­яв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в по­следнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосред­ственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопри­годность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чув­ствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недо­статка нужно вынуть плату и, сняв индикатор, закле­ить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

(adsbygoogle = window.adsbygoogle || []).push({});

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, сле­дует обязательно прокрутить галетный переключа­тель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Сергей Бобин. «Ремонт электронной техники» №1, 2003

РЕМОНТ ЦИФРОВОГО ТЕСТЕРА DT-830B

   Здравствуйте, хочу поделиться с вами собственным опытом по ремонту цифровых тестеров. Совсем недавно мне достались от одного автолюбителя 2 тестера DT-830B — с виду абсолютно новые. Сказал, что сгорели из-за неправильного подключения к аккумулятору амперметра в положении 10А, говорит включал параллельно в момент зарядки аккумулятора вот и накрылись сначала один, потом купил второй и его постигла та же участь. Попросил их себе, т.к. у моего тестера той же марки изношен корпус, да и вообще плохо он переносит падение со стола, вот и решил попросить его отдать мне эти два с целью поменять корпус. Приступил к работе взял снял крышку и решил сам убедиться в его неисправности.

НАЧИНАЕМ РЕМОНТ ЦИФРОВОГО ТЕСТЕРА DT-830

   Визуально обнаружил отсутствие одной клеммы, видимо батарейку доставали не заботясь о здоровье платы. Предохранитель цел, резисторы в норме — так что для проверки ставлю положение вольтметра, подключаю щупы — на дисплее 0,00. Омметр тоже, амперметр и т.д. Решил снять плату, и вот:

РЕМОНТ ЦИФРОВОГО МУЛЬТИМЕТРА DT-830B

   Обнаружил возле клеммы с батарейкой сгоревшую дорожку, бывает же такое дорожка горит, а предохранитель цел.

Обнаружил возле клеммы с батарейкой сгоревшую дорожку

   Соединил как смог и приступил к сборке, особое внимание неискушенных любителей домашнего ремонта хочу обратить на вот эти подшипники, которые при быстрой разборке могут потеряться, а без них четкого переключения не видать.

Самостоятельный ремонт переключателя цифрового мультиметра DT-830B

   Собрал — работает. Радости много, вскрыл второй, и удивлению не было границ…

Самостоятельный ремонт цифрового мультиметра DT

   В результате + 2 тестера за 25 минут, собрав оба, проверил их на работоспособность — функционируют как новые!

Успешный РЕМОНТ ТЕСТЕРА DT-830B

   Справа мой тестер и рядом два — теперь тоже моих:) Осталось придумать, зачем теперь мне их 3, но это уже другая история. Желаю всем внимательно относиться к любой технике, прежде чем на ней ставить крест, ведь часто ремонт заключается в простейших действиях, по восстановлению контактов. Автор: Воробьев Максим maximv2010

   Форум по ремонту мультиметров

   Обсудить статью РЕМОНТ ЦИФРОВОГО ТЕСТЕРА DT-830B


Набор для сборки мультиметра DT-830B.DIY KIT

Хаю-хай!
Всем огромный привет!
Сегодня будет обзор на бюджетный мультиметр DT830B, а точнее на его разобранный вариант, которой мне и предстоит собрать!)

ПИАР

Этот набор я получил бесплатно от Китайского интернет-магазина BangGood, но несмотря на это, я с полной уверенностью заявляю, что никаких обязательств перед магазином я не несу, поэтому обзор будет честным и не предвзятым.
Погнали!=)

Вот сразу сообщаю, что все, кто «ценит своё время и деньги» — проходите мимо! НЕ ДЛЯ ВАС!!!

И так!
Упаковка — стандарт!
Почтовый пакет и гора пупырки!

Самое главное, что в это раз конструктор имеет свою собственную фирменную упаковку)))

В коробке: корпус мультиметра, монтажная плата, щупы, дисплей, резисторы, конденсаторы, инструкция по сборке на китайском языке и самое главное — батарейка 9V типа «крона»!!!





Кому интересно, то вот схема мультиметра!

Вот и весь набор. Можно приступать к сборке! Берем плату в руки. И тут хочется отметить превосходное качество. Все дорожки идеальные, все подписано! Сказка одним словом. Собирай — не хочу!

Начал я по традиции с резисторов. Тут все просто, все резисторы подписаны, поэтому просто вставляем и припаиваем.
Единственное непонятка — это то, что на плате около резюка 100К должен стоять конденсатор, а по обозначению на плате кажется, что там должен быть резистор! Но схема все решила!))

Дальше я установил конденсаторы и разъем под предохранитель!


Затем разъемы под щупы и колодку под измерение транзисторов.


Обращаю внимание, что колодка под транзисторы имеет направляющую, поэтому ее ставим вместе с корпусом.

А затем просто припаиваем.

Затем я установил шунт и контакты под батарейку.


Дальше вставляем предохранитель и приступаем к сборке корпуса.

Для начала нам необходимо установить контакты на ручку мультиметра.

Затем с обратной стороны ручки в отверстия вставляем пружинки и сверху шарики!

Теперь необходимо аккуратно приложить верхнюю часть корпуса и потянуть ручку, что бы шарики не выпали. Далее переворачиваем корпус и укладываем дисплей.


На стекло дисплея кладется токопроводящая резинка (она должна соединить дисплей и плату).
И аккуратно кладем плату, которую фиксируем четырьмя винтиками.

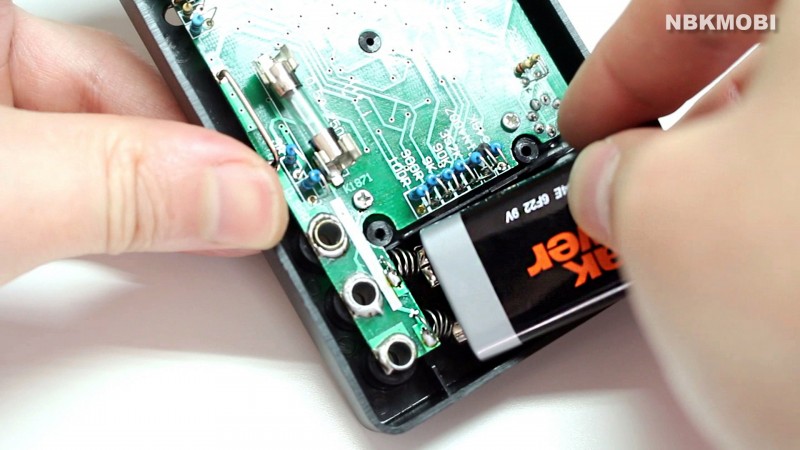

Вставляем батарейку и включаем мультиметр для проверки! Если на экране появились цифры, то это уже хорошо!=))

С помощью подстроечного резистора необходимо вывести показания мультиметра в 0,.таким образом делается калибровка.

После калибровки защелкиваем заднюю панель и клеем наклейку.

Поздравляю, сборка окончена!!!
Теперь можно проверять! Я попробовал на резисторах и проверил напряжение сети, сравнив его с качественным мультиметром. Погрешность была, но небольшая!



Итак, вердикт таков.
Как радиоконструктор — вещь крайне занятная.
Как мультиметр — пользоваться можно, но надо понимать, что это самый-самый-самый-самый-самый простой и бюджетный вариант.

Видеоверсия обзора.

Желаю всем удачи и до скорых встреч!!!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

РЕМОНТ МУЛЬТИМЕТРА СВОИМИ РУКАМИ

При ремонтах электроники приходится проводить большое количество измерений различными цифровыми приборами. Это и осциллограф, и ESR метр, и то что используется чаще всего и без применения чего не обходится ни один ремонт: конечно-же цифровой мультиметр. Но иногда случается так, что помощь требуется уже самим приборам, и это случается даже не столько от неопытности, спешки или неосторожности мастера, как от досадной случайности, такой, как случилась недавно со мной.

Мультиметр DT серии — внешний вид

Дело было так: после замены пробитого полевого транзистора при ремонте блока питания ЖК ТВ, телевизор не заработал. Возникла мысль, которая должна была впрочем придти еще ранее, на этапе диагностики, но в спешке не удалось проверить ШИМ-контроллер хотя-бы на низкое сопротивление или замыкание между ногами. Снимать плату долго, микросхема была у нас в корпусе DIP-8 и прозвонить ее ноги на КЗ было нетрудно и поверх платы.

Электролитический конденсатор 400 вольт

Отключаю телевизор от сети, жду стандартные 3 минуты на разрядку емкостей в фильтре, тех самых больших бочонков, электролитических конденсаторов на 200-400 Вольт, которые каждый видел разбирая импульсный блок питания.

Разобранный мультиметр

Касаюсь щупами мультиметра в режиме звуковой прозвонки ножек ШИМ контроллера — вдруг раздается звуковой сигнал, убираю щупы с целью звонить остальные ножки, сигнал звучит еще 2 секунды. Ну, думаю, все: опять выгорели 2 резистора, один в цепи измерения сопротивления режима 2 кОм, на 900 Ом, второй на 1.5 — 2 кОм, стоящий скорее всего в цепях защиты АЦП. Ранее уже сталкивался с подобной неприятностью, в прошлом знакомый точно также попалил мне тестер, поэтому не стал огорчаться — съездил в радиомагазин за двумя резисторами в SMD корпусах 0805 и 0603, по рублю штука, и перепаял их.

Схема мультиметра DT-700C

Поиски информации по ремонту мультиметров на различных ресурсах, в свое время, выдали несколько типовых схем, на основе которых, построено большинство моделей дешевых мультиметров. Проблема заключалась в том, что позиционные обозначения на платах не соответствовали обозначениям на найденных схемах.

Сгоревшие резисторы на плате мультиметров

Но мне повезло, на одном из форумов человек подробно описал схожую ситуацию, выход из строя мультиметра при измерении с наличием напряжения в схеме, в режиме звуковой прозвонки. Если с резистором 900 Ом проблем не было, на плате несколько резисторов соединены цепочкой и найти его было просто. Тем более он почему-то не почернел, как обычно бывает при сгорании, и можно было прочитать номинал и попробовать измерить его сопротивление. Так как в мультиметре стоят точные резисторы, имеющие в своем обозначении 4 цифры, лучше, если есть возможность, менять резисторы на точно такие-же.

Сгоревший резистор СМД

В нашем радиомагазине не было прецизионных резисторов и я взял обычный на 910 Ом. Как показала практика, погрешность при такой замене будет совсем незначительная, ведь разница этих резисторов, 900 и 910 Ом составляет всего 1 %. С определением номинала второго резистора было сложнее — от его выводов шли дорожки к двум переходным контактам, с металлизацией, на обратную сторону платы, к переключателю.

Место для впаивания термистора

Но мне опять повезло: на плате были оставлены два отверстия соединенные дорожками параллельно с выводами резистора и подписывались они РТС1, дальше все было понятно. Термистор (РТС1) как известно нам по импульсным блокам питания, впаивается с целью ограничить токи через диоды диодного мостика при включении импульсного блока питания.

Резистор 1.5 кОм

Так как электролитические конденсаторы, те самые большие бочки на 200-400 вольт, в момент включения блока питания и первые доли секунды при начале заряда, ведут себя почти как короткое замыкание — это вызывает большие токи через диоды мостика, в результате которых мостик может сгореть.

Резистор 910 Ом

Термистор, упрощенно говоря, в нормальном режиме при протекании небольших токов, соответствующих режиму работы устройства, имеет низкое сопротивление. При резком многократном увеличении тока, сопротивление у термистора также резко увеличивается, что по закону Ома, как мы знаем, вызывает уменьшение тока на участке цепи.

Резистор 2 Ком Ом на схеме

При ремонте на схеме, предположительно мы меняем на резистор 1.5 кОм, резистор обозначенный на схеме номиналом 2 кОм, как писали на том ресурсе, откуда брал информацию, при первом ремонте, его номинал не критичен и рекомендовали поставить, все же на 1.5 кОм.

Продолжаем. После того, как конденсаторы зарядились и ток в цепи уменьшился, термистор снижает свое сопротивление и устройство работает в нормальном режиме.

Резистор 900 ом Ом на схеме

С какой целью термистор устанавливают вместо этого резистора в дорогих мультиметрах? С такой же целью как и в импульсных блоках питания — для снижения  больших токов, которые могут привести к сгоранию АЦП, возникающих в нашем случае в результате ошибки мастера, проводящего измерения, и защищающего тем самым аналого — цифровой преобразователь прибора.

АЦП мультиметра

Или, иначе говоря, ту самую черную каплю, после сгорания которой прибор обычно уже не имеет смысла восстанавливать, потому что это трудоемкое занятие и стоимость деталей превысит, как минимум, половину стоимости нового мультиметра.

Инструмент для ремонта

Как мы можем перепаять эти резисторы — возможно подумают новички не имевшие ранее дела с SMD радиодеталями. Ведь у них в домашней мастерской, скорее всего нет паяльного фена. Здесь есть три способа:

  1. Первый, будет нужен паяльник ЭПСН мощностью 25 ватт, с жалом лопатка с пропилом посредине, для того, чтобы греть разом оба вывода.
  2. Второй способ, нанести откусив бокорезами, капельку сплава Розе или Вуда, сразу на оба контакта резистора, и греть жалом плашмя оба этих вывода.
  3. И третий способ, когда у нас нет ничего кроме паяльника 40 ватт типа ЭПСН и обычного припоя ПОС-61 — мы наносим его на оба вывода так, чтобы припои смешались и в результате общая температура плавления безсвинцового припоя снизилась, и греем попеременно оба вывода резистора, пытаясь при этом его немного сдвинуть.

Обычно этого бывает достаточно, чтобы наш резистор отпаялся и прилип к жалу. Разумеется не забываем наносить флюс, лучше конечно жидкий Спирто канифольный флюс (СКФ).

Флюс СКФ

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Демонтажная оплетка

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.

Оплетка для припоя — применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем удачных ремонтов! AKV.

   Ремонт электроники
