Защита от скачков напряжения — реле, фильтр или стабилизатор?

Начнём с известной шутки:
— Мы можем всё найти! — похвастались Гугл и Яндекс.
— Без нас никуда! — отпарировали компьютер в обнимку со смартфоном.
— Я самый главный! — заявил Интернет.
— Мы не даём человеку превратиться обратно в обезьяну! — выпалила бытовая электротехника.
— Я правлю миром! — самодовольно подумал президент.
— Кто меня догонит? — спросил Илон Маск из окна электрокара Тесла.
— Ну, ну, ну… — посмеивалось электричество.

Параметры любой электросети не являются постоянными, время от времени происходят небольшие колебания, провал или резкий скачок напряжения. Рассмотрим эту проблему подробнее.

Скачок напряжения

Для успешного решения проблем со скачками напряжения необходимо сначала разобраться какими они бывают и от чего возникают.

Скачки напряжения в сети

Условная классификация:

• в пределах ГОСТ. В соответствии с российскими стандартами (ГОСТ 29322-2014) напряжение в электросети должно составлять 230 вольт ±10 %, и скачок напряжения в этих пределах от 207 до 253 не противоречит стандартам.
• допустимые по нормам эксплуатации. У каждого электроприбора есть допустимый диапазон электропитания, который указываются в инструкции по эксплуатации. Например, у хорошей стиральной машины 190÷255 В, у телевизора ультравысокой чёткости 4K 100÷240 вольт, бюджетный холодильник 220-230 ±10%. Т.е. у каждой бытовой техники есть свой допустимый скачок напряжения.
• аварийные. Скачки напряжения ниже или выше допустимого диапазона могут привести к отключению электроприбора, если, конечно, в нём предусмотрены соответствующие устройства защиты, или к его выходу из строя.

Исходя из вышесказанного, при выборе устройства защиты от скачков напряжения 220 В необходимо ориентироваться либо на самый «нежный» электроприбор, либо ставить защиту на каждый прибор (или их группу) в отдельности исходя из требований к питающей электросети.

Причины появления:

• наличие мощных нагрузок (активных, индуктивных и емкостных), которые при включении/выключении создают провал или скачок напряжения. Это могут быть электродвигатели, индукционные печи, ТЭНы и тому подобная производственно-офисная электротехника.
• перегруженность электросети, когда количество потребителей явно превышает мощность местной энергоподстанции, например, резкое увеличение работающей домашней техники в загородных посёлках в выходные дни приводит к серьёзным скачкам напряжения.
• проблемы с кабельной разводкой на самом объекте, например, недостаточное сечение электропроводов, неправильная разводка, плохие контакты и прочее.

Защита от скачков напряжения

Может быть реализована несколькими типами устройств, в частности: сетевой фильтр, реле или стабилизатор напряжения.

Сетевые фильтры с защитой от скачков напряжения.

Подавляют только высокочастотные помехи (100 Гц . .. 100 МГц) и кратковременные импульсы, не способны повышать или понижать сетевое напряжение.

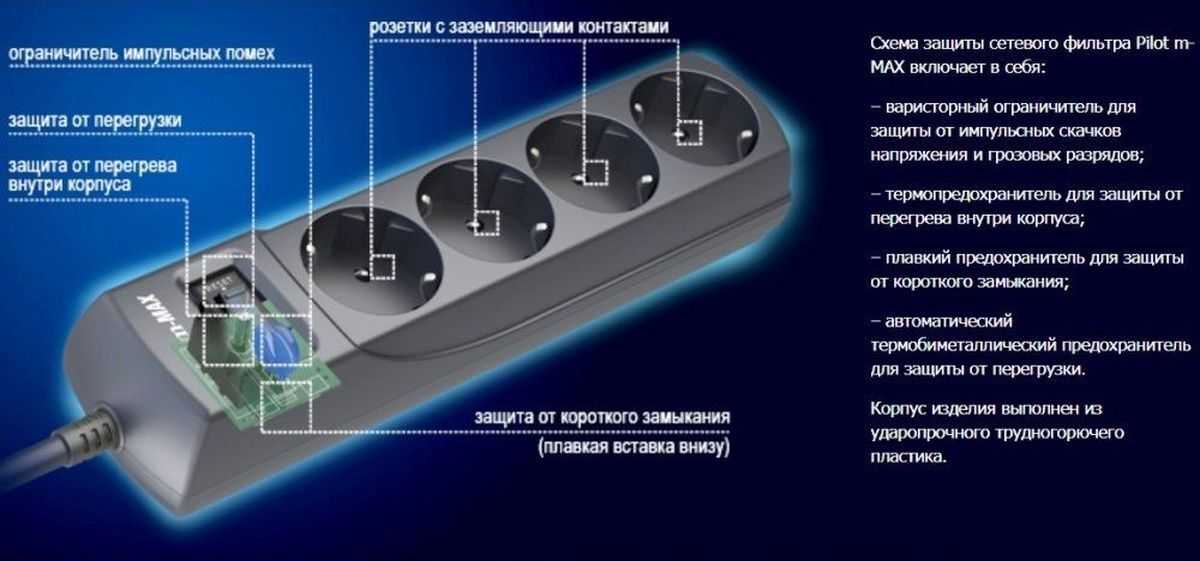

Сетевой фильтр с защитой от скачков напряжения в сети

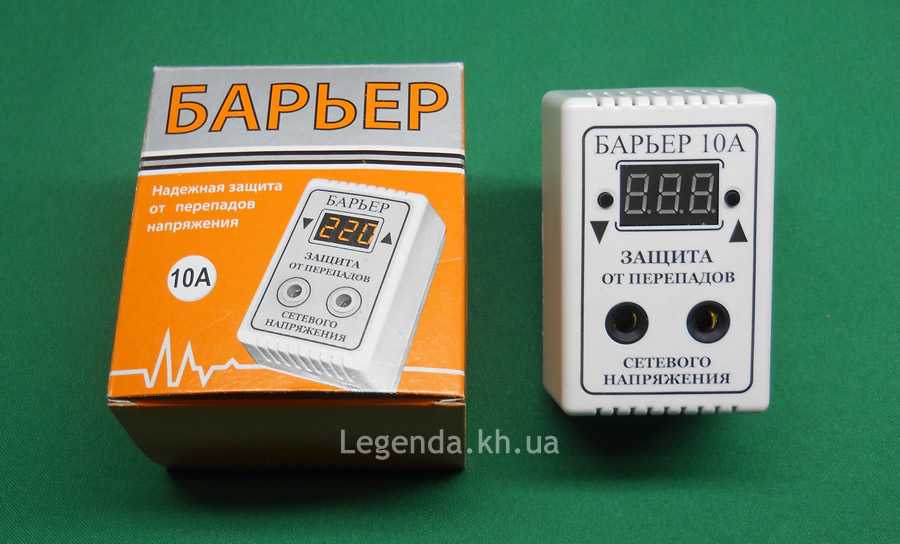

Реле защиты от скачка напряжения в розетку

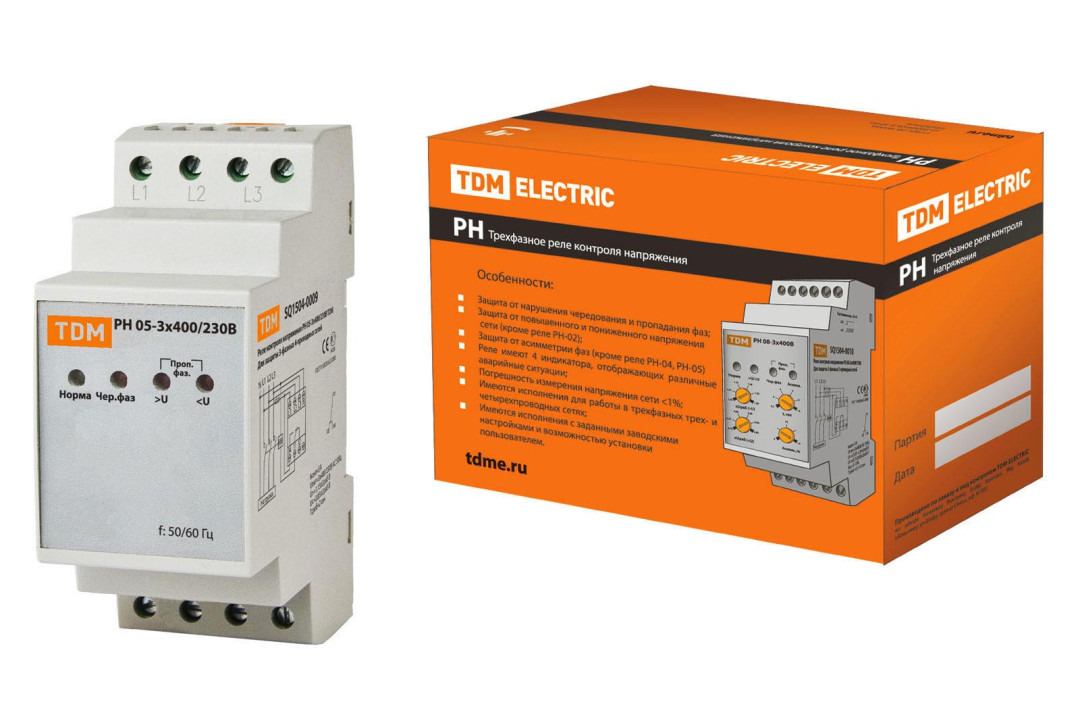

Реле защиты от скачков напряжения. Самое простейшее и недорогое устройство. В них вручную задаются минимальные и максимальные значения электросети, при превышении которых реле автоматически отключит от неё нагрузку. Эти устройства выпускаются как для защиты только одного электроприбора (вставляется в розетку), так и для защиты группы (устанавливается в распределительный щит). Имеет существенный недостаток: т.к. сетевое напряжение может оставаться довольно долгое время вне допустимых пределов, то подключенная электротехника работать не будет.

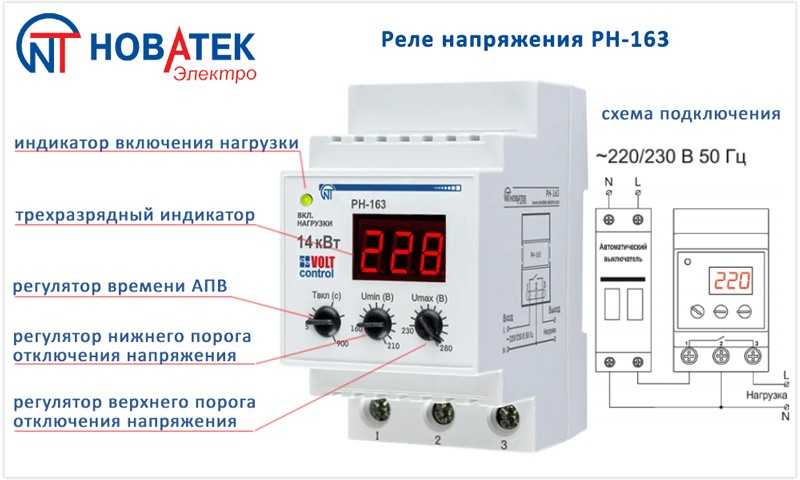

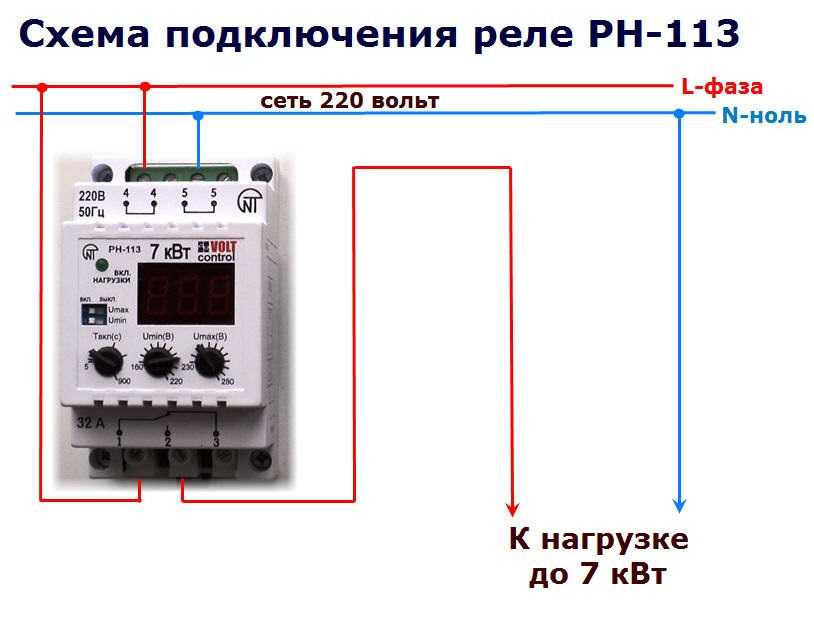

Реле защиты от скачков напряжения в электрощит

Стабилизатор напряжения

Стабилизатор напряжения. Является более предпочтительным устройством защиты от скачков напряжения, т.к. постоянно поддерживает на выходе 220 вольт при довольно существенных провалах и всплесках в электросети от 90 до 320 вольт в зависимости от конкретной модели.

Практические рекомендации

В нашем каталоге вы можете более подробно ознакомится со стабилизаторами лучших российских производителей, рассчитанными на самые большие скачки напряжения:

Стабилизаторы ШТИЛЬ серии «ИнСтаб»

Стабилизаторы ЛИДЕР серии «W-50»

Оптимальной защитой от скачков напряжения во входнй сети является инверторный стабизатор, например, Штиль IS10000. Он гасит импульсы до 2 кВ, 1/50 мкс.

Закажите у нас стабилизатор напряжения «под ключ»!

• выезд специалиста и подбор стабилизатора;
• доставка и подключение стабилизатора;
• сервисное и гарантийное сопровождение.

Посмотрите нашу ФОТОГАЛЕРЕЮ
установленных стабилизаторов напряжения!

Скачки напряжения, защита от скачков напряжения

Содержание:

• Так ли опасны скачки и перепады сетевого напряжения?
• Почему в графике напряжения появляются скачки и перепады?
• Защита от перепадов и скачков напряжения

Так ли опасны скачки и перепады сетевого напряжения?

Скачки и перепады напряжения в электросети — проблема, хорошо знакомая  жителям больших и маленьких городов, посёлков и деревень. Система электроснабжения в стране имеет большой износ, требует ремонта и модернизации. Основные линии электропередач и распределительные станции, городские и поселковые внутренние сети были построены пол века назад. Скачки и перепады сетевого напряжения часто приводят к выходу оборудования из строя. Всего один скачок напряжения за доли секунды может сжечь дорогой телевизор, холодильник, музыкальный центр или стиральную машинку. Бывают случаи, когда скачки могут достигать 300, 400 и даже 500 вольт. Такие перепады напряжения опасны не только для электроприборов, они могут привести к замыканиям всей проводки и даже возгораниям. Вот почему так важно создать надёжную защиту.

Почему в графике напряжения появляются скачки и перепады?

Причин, по которым скачки и перепады напряжения появляются в электрических сетях, много.
К основным можно отнести следующие: нестабильная работа автотрансформаторов, аварии в передающих сетях, ненадёжное заземление, обрыв нуля, перегрузка сети, слипание проводов, обрыв линий электропередач, короткие замыкания в сети нагрузки, некачественный монтаж сетей и оборудования, включение мощных потребителей, сварочные работы. Причиной повышенных параметров тока может быть неравномерность загрузки линии электропередачи. В этом случае часть абонентов может получать низкое напряжение. Чтобы исправить ситуацию электрики часто повышают его значение на выходе распределительного трансформатора, перепады и скачки напряжения могут появится у потребителей, находящихся в начале линии.

Кратковременные скачки могут возникать по причине включения мощных электрических нагрузок (трансформаторов, электродвигателей, промышленного оборудования). Такие явления часто наблюдаются у потребителей, находящихся вблизи промышленных предприятий, фабрик, заводов.

Возникшее короткое замыкание в линии передач может вызвать явление сверхтока, большой всплеск, провал или перепад напряжения. Причём замыкание может случится не в вашем дома, а у соседей, однако всплески пойдут по всей линии электропередач.

«Мерцающие скачки» в графике электрического тока могут быть результатом работы некачественных регуляторов в оборудовании или электроприборах. Регуляторы могут периодически включать и выключать нагрузку, что может вызывать перепады и скачки напряжения. Регуляторы тока, тепловые еле часто устанавливаются в тепловых приборах: электрических радиаторах отопления, электрических чайниках, бойлерах.

Импульсные перенапряжения высокой мощности могут возникать при попадании молнии в линии электропередач, эти импульсы как правило имеют очень маленькую продолжительность — тысячные доли секунды. Однако даже этого времени достаточно чтобы скачок напряжения вывел электрические приборы из строя. В этом случае будет уничтожено электрооборудование даже в выключенном состоянии, достаточно только включения вилки в сеть. Следует также подумать об эффективной молниезащите вашего дома.

Высокие скачки и перепады напряжения могут возникать и при обрыве линий контактной сети трамваев и троллейбусов. При попадании проводов контактной сети на городские линии электропередач скачок электрического напряжения может достигнуть 500 Вольт. Такое явление, конечно, случается редко, но если оно произошло, то могут сгореть все электроприборы (включенные в сеть) в нескольких домах вблизи места аварии.

Существует и множество других причин, которые могут вызвать резкий перепад или скачок сетевого напряжения.

Защита от перепадов и скачков напряжения

Для начала следует отметить, что традиционные защитные устройства, установленные в электрических щитовых наших домов (автоматы тока, УЗО, пакетные выключатели) не срабатывают при скачке.

Эти приборы начинают действовать при повышении силы тока или попадании тока на нулевую фазу. Фактически это оборудование охраняет общие домовые сети от аварий в вашей квартире. Они не охраняют электрические приборы и проводку вашего дома от аварий и перегрузок внешних сетей.

Для решения задачи защиты электрооборудования и сетей от пагубных действий, которые могут произвести скачки, разработаны специальные приборы. К ним можно отнести устройства ограничения перенапряжения, стабилизаторы напряжения, источники бесперебойного питания с функцией стабилизации напряжения. Часть приборов могут объединять несколько перечисленных функций.

Это оборудование позволяет отфильтровать скачки напряжения, возникшие по причине аварии во внешних сетях, не пропустить импульсные перенапряжения высокой мощности, защитить дом от возможного пожара. Оборудование сетевой защиты позволяет срезать перепады и скачки напряжения, при этом форма основного электрического сигнала остаётся правильной синусоидальной. Эффективную работу защитных устройств обеспечивает электронное управление на основе микросхем. Электроника позволяет мгновенно (в тысячные доли секунды) принять правильное решение по защите сети.

Для выбора способа защиты сети необходимо определить какие именно проблемы возникают в вашей сети, как часто бывают скачки и перепады напряжения, и насколько важно обеспечить бесперебойное питание электроприборов.

Если перепады и скачки возникают в сети редко, имеют кратковременный характер, и остальные параметры тока находятся в норме, то вам фактически нужно только защитить сеть от аварийных ситуаций. Для решения этой проблемы будет достаточно установить защитные сетевые устройства. Подробнее смотрите в разделе «Защита от скачков напряжения». При этом можно установить УЗИП для срезания перепадов как на весь дом, так и на отдельные группы потребителей. УЗИП позволяет не пропустить перепады и скачки напряжения в вашу сеть.

Компания «Бастион» предлагает следующие устройства сетевой защиты: Альбатрос-220/500 AC, Альбатрос-1500 DIN, Альбатрос-500 DIN, Альбатрос-1500 исп.5.

Если скачки и перепады напряжения проявляют себя часто, и наблюдается колебание значения параметров тока, повышенное или пониженное напряжение, то необходимо использовать стабилизаторы. Подробнее смотрите в разделе «Стабилизаторы напряжения». Стабилизаторы могут быть установлены как на весь дом, так и на отдельные группы приборов или на необходимые приборы. При этом, следует внимательно отнестись к выбору стабилизатора. Многие электрические приборы требуют определенного качества питания, соблюдения необходимых параметров, в том числе сохранения формы сигнала «Чистый синус».

Компания «Бастион»предлагает сетевые стабилизаторы: TEPLOCOM ST-555, TEPLOCOM ST-888.

Если перепады и скачки напряжения случаются часто, и наблюдаются провалы питания или периодические отключения тока, то необходимо использовать источники бесперебойного питания. Подробнее смотрите в разделе «Источники бесперебойного питания». Бесперебойники могут быть установлены как на весь дом, так и на отдельные электрические приборы. При этом, следует внимательно отнестись к выбору ИБП. Необходимо правильно подобрать мощность ИБП и рассчитать ёмкость аккумуляторных батарей для обеспечения необходимого времени резервирования питания. Для обеспечения защиты от перепадов и скачков напряжения выбирайте ИБП с встроенной функцией защиты или установите отдельно УЗИП, отфильтровывающий скачки напряжения

Компания «Бастион» предлагает источники бесперебойного питания: ИБП TEPLOCOM-300, ИБП TEPLOCOM-1000.

Если электропитание в доме очень плохое, наблюдаются и резкие высокие скачки напряжения, и колебания тока, и провалы питания, то решением будет установка устройств защиты на входе объекта и использование стабилизаторов и ИБП для питания конкретных приборов. Завершить статью хотелось бы фразой из её начала: «Скачки и перепады напряжения в электросети — проблема, хорошо знакомая жителям больших и маленьких городов, посёлков и деревень». Но решить её можно!

Читайте также:

• Эффективная защита сети по напряжению

• Низкое или пониженное напряжение. Как повысить напряжение в сети

• Высокое или повышенное напряжение. Как понизить напряжение в сети


Устройство защиты от грозовых перенапряжений

Outdoor Ethernet PoE+ Gigabit 1000 Мбит/с RJ-45 — Tupavco

Тупавко

Ошибка Save Liquid (строка значка продукта 32): результат вычислений — «-Infinity»%

$39.00

Поделись этим:

UPC: 741360887831
Номер модели: TP303

Наружный сетевой фильтр Ethernet представляет собой устройство защиты от перенапряжения (SPD), которое вставляется в сетевой кабель RJ45 CAT6/5eCAT5 для предотвращения повреждения . Его можно установить снаружи, он устойчив к погодным условиям (атмосферостойкий IP44). Он поставляется в коробке, которая может быть защищена замком (не входит в комплект).

Мощные перенапряжения, от которых защищает устройство, включают прямые удары молнии, скачки напряжения или перенапряжения PoE. Несмотря на первичную защиту (прямое попадание в линию), грозовой разрядник также предлагает вторичную защиту, которая блокирует выбросы, вызванные ЭМП (близлежащая сеть Ethernet от молнии).

Газоразрядные трубки (ГДТ) разработаны для преодоления некоторых недостатков диодных предохранителей, таких как способность управлять энергией, и подходят почти для всех перенапряжений, будь то высокочастотные или низкочастотные, они могут быть перехвачены газоразрядной трубкой. ограничитель перенапряжения, поэтому он обеспечивает строгие характеристики контроля искрового разряда.

Подавитель перенапряжений Ethernet TP303 использует газоразрядную трубку (GDT) на всех 4 парах (8 проводов). Газоразрядные трубки рассеивают переходное напряжение через содержащийся плазменный газ, который улавливает избыточное напряжение в поступающей мощности и безопасно отдает его. Он обеспечивает безопасность широкого спектра ценных компонентов, таких как коммутатор, маршрутизатор, модем, мост, повторитель или любая часть сети интернет-услуг.

Монтажные отверстия  позволяют легко прикрепить устройство к стене, сетевой панели, шкафу или стойке с помощью винтов (не входят в комплект).

Защита от молнии RJ45 для сетей Gigabit 10/100/1000 (GbE) и High PoE+

Гигабитный фильтр защиты от перенапряжения при передаче данных Gigabit 10/100/1000 (GbE) поддерживает сверхвысокую максимальную скорость передачи данных 1 Гигабит в секунду (Гбит/с — 1000 Мбит/с) и не влияет на скоростные показатели в локальной сети. Устройство защиты от перенапряжения POE позволяет одному кабелю RJ-45 обеспечивать как передачу данных, так и электропитание для таких устройств, как точка беспроводного доступа, IP-камера и камера безопасности, VoIP-телефон, компьютер и другие. ОПН ТР303 предназначен для защиты электросетевого оборудования (ИПЭ), подключенного к сети, от кратковременных перенапряжений. Устройство защиты от молнии PoE поддерживает как режим A (контакты 1,2+ 3,6-), так и режим B (7,8+ 4,5-) стандарта 802.3af. 802.3af (PoE) может обеспечить до 15,4 Вт на порт при 12,95 Вт на питаемом устройстве, в то время как 802.3at (PoE+) может обеспечить до 30 Вт, из которых устройствам доступно 25,5 Вт. PoE Plus также известен как High PoE.

Установка

Для работы грозовой разрядник Ethernet должен быть надлежащим образом заземлен. Заземляющий провод Ethernet (11 дюймов — 12 AWG) на устройстве защиты от перенапряжения должен быть подключен к земле кратчайшим путем. Избыток электричества пойдет по пути наименьшего сопротивления. В большинстве случаев заземляющая шина на электрическом щите или шкафу сетевой стойки уже заземлена, и обычно это самый простой способ заземлить провод. Другими вариантами заземления устройства защиты от перенапряжения RJ45 являются блок заземления на панели выключателя, заземляющий стержень или клемма ближайшей розетки путем подключения заземляющего провода к круглому отверстию заземления на центральном винте заземленной розетки. Грозозащитный разрядник можно использовать с неэкранированной витой парой (UTP) или экранированными (STP) кабелями.

Режимы защиты Линия-Линия, Линия-Земля

Режим защиты от перенапряжений Ethernet Линия-Линия помогает защитить от коротких замыканий между различными узлами сетевой системы, а режим Линия-Земля защищает от коротких замыканий между узел сети и земля. Поскольку неизвестно, где произойдет переходный процесс, защита обоих режимов гарантирует минимизацию ущерба. Номинальный ток разряда 5 кА определяет пиковое значение тока, который может быть пропущен через УЗИП с формой волны 8/20 мкс микросекунд, при котором грозовой разрядник RJ45 остается работоспособным после 15 перенапряжений.

Как только напряжение сети Ethernet устройства защиты от перенапряжения превышает расчетное значение, оно «начинает зажимать» и начинает проводить энергию непосредственно в систему электрического заземления. Двунаправленная фиксация на устройстве защиты от перенапряжения CAT5 обеспечивает уровни выше и ниже опорного напряжения, ограничивая напряжение, которое может привести к повреждению.

Технические характеристики


Многонаправленный

Устройство защиты от перенапряжения сети Ethernet работает в обоих направлениях (ВХОД/ВЫХОД), поэтому кабель входного сигнала источника может быть подключен с любой стороны. Неважно, с какой стороны находится оборудование, однако сетевой фильтр защитит сетевое оборудование только с противоположной стороны от места возникновения скачка напряжения. Для защиты устройств с обеих сторон рекомендуется иметь по одному сетевому фильтру на каждом конце кабеля RJ45 в топологии сети.

• Максимальный ток разряда (8/20 мкс): 10 кА
• Номинальное напряжение PoE: <60 В
• Ток PoE до 2 А
• Режим PoE Поддержка режимов A и B для питания
• Режимы защиты Линия-Линия, Линия-Земля
• Испытанные стандарты IEC 61643-21, IEC61000-4-5
• Зажимное напряжение линия-земля: 72 В
• Напряжение фиксации Линия-линия: 72 В
• Полное сопротивление 100 Ом
• Рабочая температура от -40°C (-40°F) до +80°C (+176°F)
• Внешние размеры (Ш*Д*В) 78*103*49 мм
• Вес: 110 г

Приобретение небольшого, простого в установке устройства защиты от перенапряжений со всеми необходимыми функциями и проверенной надежностью может стать самым безопасным и экономичным решением для защиты всей сети Ethernet.

Задайте вопрос

• Для наружной камеры или точки доступа вам нужно по одному на каждом конце? то есть один на наружной камере и один на сетевой стойке? или только один в сетевой стойке будет в порядке?

  Здравствуйте,
  в основном, вам понадобится устройство защиты от перенапряжения Ethernet перед каждым портом, где может произойти перенапряжение. Если у вас есть протектор только на камеру, и между вашими стойками не будет защиты. Если на камере произойдет скачок напряжения, вы будете защищены, потому что у вас есть протектор между камерой и стойкой.

• Что такое «двунаправленный массив подавления переходного напряжения (TVS)»? Единственными компонентами на печатных платах являются 4 газоразрядные трубки.

  Это просто более красивый способ сказать «газоразрядные трубки».

• Не могли бы вы подробнее рассказать о защите от грозы?

  Гром — Нет. Молния и статическое электричество в некоторой степени защитят ваше оборудование. Хотя нет никакой защиты от стихийного бедствия, которое является прямым попаданием молнии. Если вы убедитесь, что ваше заземление выполнено правильно, и вы используете заземленный кабель Ethernet, он очень хорошо защитит ваше оборудование.

• Если я установлю это между инжектором poe и внешней точкой доступа, будет ли снижение мощности, получаемой устройством точки доступа?

  Все будет хорошо, сетевой фильтр не повлияет на POE.

• Немного не по теме. Есть предложения как заземлить? У меня есть 2 протектора — один на улице и один в помещении.

  Устройство защиты от перенапряжений наружной установки должно быть заземлено относительно толстым проводом, идущим от наконечника заземления к заземляющему стержню, вбитому в землю (предпочтительно длиной не менее 6 футов). Для этого применения достаточно провода 8 AWG или 10 AWG, хотя некоторые люди рекомендуют провод меньшего сечения. Заземляющий стержень может поставляться с зажимом, позволяющим надежно прикрепить провод к стержню. Если этого не происходит, купите подходящий зажим для стержня такого размера. Вы не должны использовать тот же заземляющий стержень, который используется для электрического заземления вашего здания, и мне не нравится использовать тот же заземляющий стержень, который используется где-либо еще, но я довольно осторожен в отношении потенциального ущерба от молнии — он может резко распространиться на взаимосвязанные системы.

• Мне нужно подключить Ethernet к камере скворечника, установленной на столбе. Мой дом старый и в нем нет розеток с заземлением третьего типа, так как мне заземлить?

  Вставьте заземляющий стержень в кормушку и используйте переходную вилку с заземляющим хвостовиком.

• Есть ли способ проверить, не было ли это косвенное попадание, у нас были штормы и мой муравей Wi-Fi. Перестал работать, я заменил только муравья Wi-Fi и вернулся, но не знаю, хорош ли еще протектор.

  Нет, точно не знаю. У меня есть несколько таких юнитов в игре, и когда они получают удар, они обычно взрываются и перестают передавать сигнал. Поэтому, хотя я не могу быть уверен, я думаю, что если они передают данные, они готовы к работе.

• Совместим ли этот товар с устройствами Ubiquiti Air Fiber AF-24?

  Да, Poe 50v вообще не проблема.

• Один разъем помечен как ВХОД, а другой ВЫХОД… но, кажется, у меня нет никаких указаний, какой кабель куда идет?

  Неважно, какой разъем подключен к вашему коммутатору (или питанию POE), а какой к вашему устройству. Устройства перенапряжения просто подключаются между каждым сигналом Ethernet и землей. Итак, просто изобразите сигналы 1-8, соединенные вместе между двумя разъемами, 1 к 1, 2 к 2, 3 к 3 и т. д. Затем каждый сигнал подключается к устройству перенапряжения (8x), которое, конечно же, идет на землю. Таким образом, IN может быть OUT, а OUT может быть IN. Просто убедитесь, что это устройство заземлено на надежное заземление. Надеюсь это поможет.

• Должен ли я использовать экранированные кабели для использования этого устройства? Я понимаю, что это рекомендуется, но нужно ли это для работы?

  Если это будет использоваться на открытом воздухе, вам необходимо использовать кабель для наружного применения. Если нет, то нет.

• Нужно ли мне по одному на каждый порт poe или один удовлетворяет заземлению? У моего коммутатора много портов poe.

  Если устройства, подключенные на другом конце, чувствительны к молниям, то да. Если это просто устройства в вашем доме, то, вероятно, все в порядке. Я бы удостоверился, что коммутатор подключен к ИБП.

• Будет ли это работать между nvr и ip-камерой, использующей poe для питания камеры?

  Видимо да. Я установил его между инжектором POE и беспроводным радио, обслуживающим мою локальную сеть.

• Включен ли этот в список UL?

  Не знаю, но у меня не было сбоев с этим продуктом. Мы используем его на башнях на высоте 300 футов, и они защищают мое оборудование Ethernet от молнии.

• Моя коробка прибыла без каких-либо инструкций… Нужно ли мне подключить один провод заземления к сетевому фильтру?

  Да, в средней нижней части печатной платы есть заземляющий разъем. Возьмите кусок медного провода (предпочтительнее сплошная медь), обожмите медный провод на клемме с уплотнительным кольцом, подсоедините клемму с уплотнительным кольцом обратно к печатной плате и удлините оставшийся конец медного провода к заземляющему стержню или другому соответствующему проводу. устройство с заземлением.

• Могу ли я использовать это для защиты ip-камеры на открытом воздухе? Если да, то как к какой клемме на сетевом фильтре подключить выход камеры?

  Устройство имеет Ethernet-соединение «ВХОД» и «ВЫХОД». На мой взгляд, блок предназначен для защиты оборудования, к которому вы планируете подключить IP-камеру. Другими словами, более вероятно, что IP-камера или кабель будут подвергнуты удару молнии. Если устройство защиты от перенапряжения выполняет свою работу, вы теряете камеру, но защищаете оборудование после камеры. Обязательно заземлите устройство защиты с помощью провода не менее #10. Выход камеры подключается к «OUT», роутер или компьютер подключается к «IN». Имейте в виду, что этот подавитель может не защитить от огромного перенапряжения, вызванного прямым попаданием в камеру или кабель.

• Я хочу защитить компьютеры по обеим сторонам внешней и открытой 200-футовой трассы категории 5e. Должен ли я завершить оба конца одним из них, т.е. купить 2?

  Да. Также вам нужен как можно более короткий заземляющий провод. Обратите внимание, что длина кабеля от защитной коробки к компьютеру должна быть больше, чем заземляющий провод. Вам нужен более высокий импеданс в проводе к защищаемому устройству, чем к земле.

• Требуется ли для этого устройства POE? Будет ли защищена простая гигабитная сеть cat6e?

  Да будет защищено. Это устройство не требует PoE. Его можно установить в сети без PoE.

• Для камеры poe на башне, как она будет установлена ​​на башне?

  Вы должны заземлить устройство защиты от перенапряжения на общую электрическую землю вашего дома, поэтому установите его как можно ближе к измерителю мощности и подключите к нему заземляющий провод.

• С какой стороны инжектора PoE его следует разместить? На стороне питания (между PoE/I и камерой) или между PoE/I и маршрутизатором?

  Любая сторона — зависит от того, где вы хотите заземлить. Этот позволяет пропускать постоянный ток для стандартных PoE и PoE+. Однако некоторые периферийные устройства PoE+ могут превышать предельное напряжение.

• Как узнать, правильно он работает или нет? Индикаторов на нем нет. Спасибо.

  В этом ограничителе перенапряжения используются быстрые газоразрядные трубки (GDT) для подавления переходных процессов высокой энергии, обычно от молнии, но с очень низкой емкостью, чтобы не влиять на высокоскоростные цепи передачи данных (да, это устройство работает для GigE). GDT будут демонстрировать физические повреждения после события с высокой энергией, которое приводит к отказу. Следите за любым ударом молнии или ближайшим ударом в ваше здание. Тем не менее, серия небольших событий может не привести к видимому отказу, поэтому блок следует заменять, основываясь на ожидаемой частоте меньших событий перенапряжения. Примечание. Для срабатывания GDT требуется высокое напряжение и наведенный ток, поэтому удар молнии рядом (например, на заднем дворе) может быть одним незначительным событием GDT. Проверьте устройство и замените его примерно через 20 таких случаев. Тестер GDT/MOV можно приобрести, но они очень $$$$ (проверка непрерывности недостаточна, вам нужен тест на пробивной разряд). Тест на непрерывность мультиметра покажет обрыв для исправного GDT и типичный неисправный GDT (отказ замыкания возможен после серьезного события, и в этом случае видно повреждение). Типовое техническое описание GDT см. на GDT серии Littlefuse SL1003A: http://www. littelfuse.com/~/media/electronics/product_catalogs/littelfuse_gdt_catalog.pdf.pdf
