Как работать с мультиметром. Часть 2

Добрый день, друзья!

В первой части статьи мы с вами учились, как измерять напряжение. Теперь вы cможете блеснуть эрудицией в кругу друзей и знакомых )) Сегодня мы увелими наш интеллектуальный багаж и научимся измерять вторую важную величину — электрический ток.

Измерение тока

Для начала вспомним, что электрический ток — это направленное движение электрических зарядов. И старую школьную шутку — «электрический ток похож на лентяя — идет там, где ему легче». «Легко» — это значит, что электрическая цепь имеет небольшое сопротивление. Чем меньше сопротивление цепи при одном и том же напряжении — тем больше ток в ней. Это мы с вами вспомнили закон Ома.

Теперь посмотрим на наш мультиметр UT2001.

Следующие позиции переключателя, ниже области измерения напряжения, отвечают за измерение постоянного и переменного токов.

На корпусе мультиметра в этой области нанесена буква А (Amper, ампер, единица измерения силы тока).

Сила тока может измеряться в диапазонах 0 — 2 мА (миллиампера), 0 — 20 мА, 0 — 200 мА, 0 — 10 А.

Обращаем внимание на то, что при измерении тока один щуп (черный) надо соединить с общим проводом прибора (черным гнездом), а второй (красный) — с одним из двух входов, под которыми написано «А» или «10А».

При измерении больших токов надо подключать красный щуп ко входу «10 А», маленьких — ко входу «А». Эти два входа лучше не путать.

Если пропускать большие токи (больше 200 мА) через вход «А», можно выжечь внутренний предохранитель.

И затем, чтобы восстановить работоспособность по этому входу, придется разбирать прибор!

Отметим, что нельзя измерять напряжение, если щупы подключены как для измерения тока. Впрочем, если поставить переключатель в положение измерения напряжения, а щупы — для измерения тока, тестер начнет издавать короткие гудки, предупреждая оператора.

Это называется «защита от дурака». Хорошо, что приборы стали такими умными, правда?

Порядок измерения тока

Отметим, что ток может существовать только в замкнутой цепи. Мультиметр в режиме измерения тока должен быть включен в разрыв цепи, т.е. последовательно с нагрузкой.

Таким образом, надо сначала выключить устройство, где мы собираемся проводить измерения, затем присоединить щупы, вставленные в соответствующие гнезда к участкам измеряемой цепи.

Напоминаем, что измерениях нельзя касаться пальцами оголенных концов щупов. Щупы необходимо брать только за изолированные части. Изоляция щупов большинства тестеров рассчитана на напряжение до 1000 В.

После этого надо установить переключателем необходимый предел. Предварительно хорошо бы прикинуть в уме (в соответствии с законом Ома) , какого порядка может быть ток. Чтобы не ошибиться, лучше сразу поставить максимальный предел измерений (10 А). После этого надо включить устройство или нагрузку и посмотреть на табло мультиметра.

Если измеряемая величина превышает установленный предел, в самом левом разряде табло мультиметра высветится единица.  При ошибке с выбором предела, надо выключить устройство и только после этого изменить положение переключателя прибора. Затем следует включить устройство или нагрузку и считать показания.

Ошибка в полярности подключения щупов не страшна. Если перепутать черный щуп с красным, на табло перед измеряемой величиной появится знак «-«. Только и всего! Мультиметр при этом не выйдет из строя.

При измерениях не забываем, с каким током — постоянным или переменным имеем дело. При необходимости переключаем род тока крайней левой кнопкой мультиметра. Если она нажата — прибор включен для измерения переменного тока, если нажата — постоянного.

В других приборах такой кнопки может не быть, а род тока выбирается барабанным переключателем. Если род тока выбран неправильно, с мультиметром ничего страшного не случится! Не бойтесь измерять, друзья!

Количественные характеристики

Ток, как постоянный, так и переменный, тоже может иметь различную величину.

Например, светодиодные индикаторы на передней панели компьютера потребляют ток в несколько миллиампер.

Процессор бытового или офисного компьютера может потреблять ток в десятки ампер.

А когда повернут ключ в замке зажигания автомобиля, его стартер может потреблять от аккумулятора ток больше 200 Ампер!

Напомним, что если через тело человека пройдет ток около 100 мА (вроде бы не такой уж большой), это может оказаться смертельным. Однако такой ток может возникнуть при попадании человека под высокое напряжение.

Автомобильный аккумулятор обладает напряжением 12 — 14 В, которое безопасно для жизни.

Проверка «на вшивость»

В заключение осветим один тонкий вопрос, который поможет глубже усвоить тему. Иногда новичков, не искушенных в практике измерений, любят проверять коварным вопросом: «А какой ток в электрической осветительной сети?»  А вы как думаете, друзья, какой? 🙂

Новичок судорожно копается в памяти и не может вспомнить, чтобы где-то явно такое писалось… «Ну-у-у, наверное,  большой…» «Ну, да, может быть и большой. А как узнать?» Новичок: «Наверное, надо измерить?» «Да? А как?» «Ну-у-у, надо включить прибор как амперметр, вставить щупы в розетку и…»

И прибор выйдет из строя — со звуковыми, световыми и пиротехническими эффектами. Никогда так не поступайте, уважаемые читатели!

Знаете, в чем тут дело? Мультиметр в режиме измерения тока имеет очень малое входное сопротивление. Идеальный амперметр должен иметь бесконечно малое сопротивление, чтобы не вносить погрешность в измерения. Т.е., вставив щупы мультиметра в розетку, мы, по существу, создадим короткое замыкание.

По цепям прибора пойдет очень большой ток, который мгновенно вызовет их перегрев и сгорание прибора. Впрочем, на самом деле, все не так страшно. Обычно в распределительном электрощите стоят автоматические защитные выключатели. И они просто отключат напряжение при аномальном возрастании тока. Но лучше не искушать судьбу! Не вздумайте измерять «ток в сети»!

И напоследок приведем одну простую аналогию, которая поможет понять, что такое ток и напряжение.  Ток — это движущееся стадо овец, напряжение — пастух. Чем сильнее напряжение (чем сильнее пастух щелкает бичом), тем быстрее движутся овцы (тем больше ток). Просто и понятно, не правда ли?

До новых встреч!



Что такое мультиметр и как им пользоваться

Любой установщик дополнительного оборудования в своей практике рано или поздно сталкивается с тем, что надо продиагностировать тот или иной установленный ДОП. И если это электрический ДОП, то нужны необходимые приборы. Одним из таких приборов является мультиметр.

Как пользоваться мультиметром

Они бывают аналоговые и цифровые. В этой статье поговорим о цифровом мультиметре на примере мультиметра DT832.

Цифровой мультиметр (его еще называют просто тестер) незаменим во многих отраслях различного производства. Необходим он также автоэлектрикам и, собственно, установщикам дополнительного оборудования. Конечно же, можно использовать отдельный прибор для замеров каждой интересующей величины: для напряжения – вольтметр, для силы тока – амперметр; для сопротивления — омметр.

Но, во-первых, нам не нужна такая точность в измерениях, а, во-вторых, в одном компактном приборе иметь все это гораздо удобней.

И так, как вы уже поняли, измерять этим прибором можно ток, напряжение, и сопротивление. Причем ток постоянный  и переменный. Нас переменный ток не интересует, так как в автомобилях ток постоянный.

Для начала работы с мультиметром  необходимо:

  • разобраться с назначением разъемов,
  • научиться вбирать нужный режим измерений
  • выучить основные обозначения электроники чтоб понимать что в чем измеряется и какое имеет обозначение та или иная величина.
  • ну и проверить мультиметр на работоспособность.

В том, как проверить мультиметр, нет ничего сложного — заключается в проверке целостности и надежности подключения щупов. Для этого переводим переключатель на измерение предельного сопротивления и соединяем щупы между собой. Если мультиметр показывает «0» то прибор исправен.

Обозначения:

  • ~ или AC — перменный ток
  • — или DC — постоянный ток
  • А — сила тока ( измеряется в амперах)
  • V — напряжение (измеряется в вольтах)
  • Ω — сопротивление ( измеряется в омах)
  • μ, m, k, M – приставки, обозначающие кратные величины (соответственно микро – 10 в 6-ой степени, мили – 10 в 3-ей степени, кило – 10 в 3-ей степени, мега – 10 в 6-ой степени).

Теперь рассмотрим прибор поближе.



Измерения мультиметр снимает при помощи так называемых щупов.

Они вставляются в специальные гнезда. Гнезд всего 3:

Под названием COM — это минус или масса. В него вставляется черный провод. Всегда. Не зависимо от того куда вставлен второй щуп.

 VΩmA — гнездо, предназначенное для замеров напряжения, сопротивления и сылы тока до 200mA.

Третье гнездо так и подписано 10A — предназначено оно для замеров тока от 200mA до 10А (большие токи).

Как измерить напряжение мультиметром

Чтоб измерить напряжение мультиметром, надо для начала определить вид измеряемого напряжения и его приблизительное значение. Если напряжение не известно даже приблизительно, то нужно выбирать самое большое значение на мультиметре.

На мультиметре нужно выбрать положение большее, чем замеряемое напряжение. Например, проверяя напряжение батарейки 3В, нужно выбирать положение мультиметра на постоянное напряжение 20.

Минусовой щуп (черный) прикладываем к минусу батарейки, плюсовой — к плюсу.

Я брал новую батарейку (старой не нашлось). Как видим, заряд батарейки 3.26В.

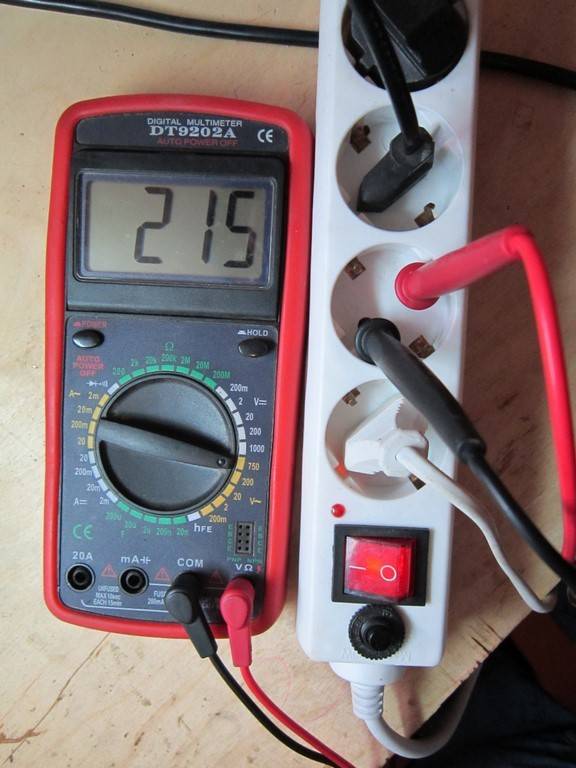

Для примера, чтоб замерить напряжение в домашней розетке, которое должно быть 220В, нам нужно выбрать переменное напряжение 750.

Есть несколько особенностей в измерении напряжения мультиметром:

  1. если пробовать измерить постоянное напряжение в режиме переменного, то он покажет 0, если наоборот, то прибор может выйти из строя;
  2. если не соблюсти полярность при замерах постоянного напряжения, то показания останутся такими же, только появится знак «-».

Как измерить силу тока мультиметром

Мультиметр DT832 может измерять только силу постоянного тока.

Перед замерами, первым делом, нужно правильно установить щупы в гнездах: при измерении величины до 200 mA вставляем красный щуп в гнездо «VΩmA», при замерах от 200 mA до 10A – в генздо «10А»

И обязательно выбрать предел измерений больше, чем предполагаемая сила тока

. Как в случае с напряжением, если сила тока не известна даже приблизительно, выставляем максимальное значение.

ВАЖНО!

Сила тока мультиметром в режиме амперметра замеряется в разрыв цепи (последовательно). Если подключить мультиметр параллельно, он может выйти из строя!

Для примера измерим силу тока АКБ автомобиля. Иначе говоря, узнаем, сколько потребляет автомобиль, или утечку тока.

От АКБ отсоединяем плюсовую клемму. И подсоединяем красный провод к АКБ, предварительно вставленный в гнездо «10А». Вообще, нормальное потребление автомобиля, без установленного на него ДОПа, примерно 20-30 mA. Но до тех пор, пока машина не «уснет», то есть пока она прозванивает все системы,  потребление тока может быть и 2-3А. Дабы нам не спалить предохранитель на мультиметре, подключаемся в «10А». Черный провод в гнездо COM и к отсоединенной клемме.

Выставляем прибор на замер силы тока и смотрим показания. Силу тока  начинайте мерить с максимального предела, то есть с 10А.

Как видим, в данный момент, утечка тока 0,21А или 210mA. Так много, потому что машина еще не уснула и на ней установлена сигнализация.

Тут, как  и в случае с замером напряжения, если поменять щупы местами, то ничего не изменится, просто появится знак «-»

Как померить сопротивление мультиметром

При использовании мультиметра в режиме омметра необходимо знать некоторые вещи.

  1. Сопротивление элемента можно мерить при отключении его от цепи, но
  2. Если мерить сопротивление на элементе в цепи, нельзя давать нагрузку. Прибор может выйти из строя.
  3. Если мерить малые сопротивления, то щупы мультиметра могут давать погрешность.
  4. В отличие, от замеров напряжения и силы тока, при измерении сопротивления, если превысить предел измерения,  то ничего не сгорит и не выйдет из строя. Просто на экране появится «1».

Измерим сопротивление на резисторе с сопротивлением в 300 Ом. Черный щуп – в гнездо COM, красный – в гнездо «VΩmA».

Поворачиваем переключатель мультиметра в положение измерения сопротивления. Для наглядности я выставил на самый минимальный предел

Как видите, сопротивление резистора больше выставленного предела. По этому на экране «1». Увеличиваем предел.

И видим, что сопротивление резистора составляет 294 Ом. Для наглядности еще пощелкаем переключателем.

0,29 кОм (кило Ом) или:

0.02 МОм (мега Ом).

Режим прозвонки на мультиметре

Измерение напряжения, тока и сопротивления – основные и наиболее часто используемые функции мультиметра. Но не менее важной функцией также является режим прозвонки. Для этого щупы надо вставить в те же гнезда, что и при замере сопротивления и повернуть переключатель в режим прозвонки.

Чтобы проверить целостность провода, нужно подсоединить щупы к разным концам провода. При замыкании мультиметр издаст звуковой сигнал. Это свидетельствует о целостности провода. Если звуков нет, значит где то обрыв. В этом случае, один из щупов перемещаем ближе к другому до тех пор пока не появится звуковой сигнал. Если сигнал появился, значит обрыв находится в той части провода, которая находится не между щупами.

Опубликовано 5 фев 2017 — 17:02 пользователем Иван

Читайте так же

Демонтаж переднего бампера Range Rover Evoque 2011-2018

Жидкое стекло

Автомобильная аккумуляторная батарея

Подготовка автомобиля к зиме

Виды износа шин и его причины

Защита салона автомобиля от нагревания солнцем

Скрытые функции ESP

Как правильно прогревать коробку передач зимой

Как пользоваться мультиметром

В этом мини-курсе вы узнаете, как использовать мультиметр для измерения силы тока, напряжения и сопротивления. Мультиметр — это инструмент, который вы будете часто использовать для устранения неполадок, проверки батарей и множества других задач, связанных с электроникой.

Мультиметр состоит из трех основных частей:

  • ЖК-дисплей
  • Циферблат
  • Порты

ЖК-дисплей показывает измеряемое значение. Циферблат мультиметра позволяет вам выбрать, что вы хотите измерить. К портам вы подключаете свои тестовые щупы.

Обычно на каждом мультиметре имеется 3 или 4 порта. И их маркировка скажет вам, для чего они предназначены. Типичная маркировка:

  • 10Amax – этот порт используется для измерения исключительно больших токов до 10A.
  • COM — всегда подключайте черный щуп к этому порту, так как это заземление вашего мультиметра.
  • мАОм — этот порт измеряет напряжение, сопротивление, непрерывность и меньшие токи. На некоторых мультиметрах вы также можете измерять другие параметры, такие как ток диода, температуру или емкость.

Как измерять напряжение с помощью мультиметра

Начните с подготовки мультиметра к измерению напряжения: подключите черный щуп к порту GND, а красный щуп к порту, отмеченному буквой V (для напряжения). На циферблате выберите диапазон В для измерения напряжения. Число, которое вы видите на циферблате, является максимальным значением, которое вы можете измерить в этом диапазоне.

Как видите, доступны два варианта: напряжение постоянного тока (постоянный ток) и напряжение переменного тока (переменный ток).

Итак, прежде чем приступить к измерению, вы должны сначала определить, какой тип напряжения вы хотите измерить, и выбрать соответствующую опцию (почти вся низковольтная электроника использует постоянный ток).

Пример: измерение напряжения 9-вольтовой батареи

9-вольтовая батарея не всегда точно равна 9 В. Когда он новый, он может быть немного выше. Когда он старый и используется, он может быть ниже. Итак, давайте измерим напряжение одного из них.

Подключите черный щуп к порту GND, а красный щуп к порту, отмеченному буквой V. Мы будем использовать постоянное напряжение для батареи, а для диапазона мы будем использовать 20 В, исходя из значения напряжения. мы ожидаем:

Измерьте напряжение, прикоснувшись черным щупом к отрицательной стороне батареи, а красным щупом к положительной стороне. Напряжение батареи появится на экране:

Экспериментируйте, наблюдая, что происходит, когда вы меняете местами щупы. В идеале вы должны увидеть точно такое же значение, только со знаком минус впереди.

Также посмотрите, что произойдет, если вы измените значение диапазона. Если мультиметр показывает 1, он перегружен. Вам нужно будет попробовать более высокий режим, например 200. Если мультиметр показывает 0,00 или почти ноль, вам придется уменьшить диапазон.

Вы также можете использовать мультиметр для измерения напряжения на компонентах цепи. Просто поместите по одному щупу с каждой стороны компонента, который вы хотите измерить.

Как измерить ток с помощью мультиметра

Это немного сложно, потому что вы должны разомкнуть цепь. Но как только вы увидите, как это делается, вы поймете, что это не так уж и сложно.

Чтобы настроить мультиметр для измерения тока, вам необходимо подключить красный щуп к порту для измерения тока.

Если вам нужны небольшие значения силы тока, подключите красный щуп к порту с пометкой мА (миллиампер). Для больших токов подключите его к порту 10А. (На некоторых мультиметрах вы увидите другие значения, например 20А).

Черный щуп как всегда должен быть подключен к COM-порту. Поверните циферблат в секцию A (текущая) и выберите номер на основе соответствующего диапазона.

Для измерения тока необходимо подключить мультиметр последовательно так, чтобы ток протекал через мультиметр. На практике это означает, что вы должны физически прервать подачу тока и включить счетчик в цепь.

Пример: измерение тока светодиода

Светодиоду требуется последовательно включенный резистор, чтобы установить ток, протекающий через него, на определенном уровне. Но как убедиться, что выбранный вами резистор дает вам нужный ток?

Давайте подключим следующую цепь и измерим ток, протекающий в ней:

В этой цепи мы используем светодиод на 2,5 В. Поскольку напряжение питания составляет 5 В, это означает, что у нас также есть 2,5 В на резисторе 220 Ом. Из закона Ома мы можем найти, что ток равен 2,5 В / 220 Ом =

11,36 мА.

Чтобы измерить ток, мы должны прервать следующую цепь и подключить мультиметр, как показано на схеме ниже.

На фото ниже мы разорвали цепь между резистором и минусом (землей) и вместо него подключили мультиметр. Мы используем зажимы типа «крокодил» вместо стандартных остроконечных щупов, чтобы получить хорошее соединение (используя кабели типа «банан-крокодил»).

Мультиметр показывает 11,65 мА, что означает величину тока, протекающего по этой цепи.

Поначалу измерение тока может быть трудным, но немного потренировавшись, вы быстро справитесь с этим.

Как измерять сопротивление с помощью мультиметра

Чтобы настроить мультиметр для измерения сопротивления, подключите черный щуп к COM-порту, а красный щуп к порту с маркировкой Ω. Выберите параметр сопротивления, отмеченный на циферблате, и выберите диапазон, в котором, по вашему мнению, находится ваш резистор.

Для измерения сопротивления просто поместите щупы на резистор. Это особенно полезно, если вам трудно (или неудобно) читать цветовые коды на резисторе.

Пример: Измерение сопротивления резистора

Попробуем измерить сопротивление резистора 220 Ом.

Обратите внимание, что если вы хотите измерить сопротивление резистора, вам необходимо (в большинстве случаев) удалить его из цепи. В противном случае другие компоненты схемы могут повлиять на показания.

Поскольку мы ожидаем 220 Ом, диапазон 200 немного занижен. Так что выбирайте диапазон 2000. Затем поместите щуп с каждой стороны резистора для измерения.

Измеритель отобразит одно из трех значений: 0,00, 1 или фактическое значение резистора.

  • В нашем случае мультиметр показывает 221, что означает, что этот резистор имеет значение 221 Ом
  • Если мультиметр показывает OL, он перегружен. Вам нужно будет попробовать более высокий режим, такой как 20k.
  • Если мультиметр показывает 0,00 или почти ноль, то вам придется понизить режим до 200 Ом.

Вопросы?

У вас есть вопросы по использованию мультиметра? Дайте мне знать в разделе комментариев ниже!

Как измерить напряжение и силу постоянного тока

By Vaibhav Jain

Рис.

1. Изображение схемы светодиодов на макетной плате повредить его, поэтому сопротивление подходящего значения должно быть подключено последовательно для его правильной работы. Согласно стандартному цветовому соглашению, красный провод служит положительным соединительным проводом, а черный — общим или отрицательным проводом. В этом уроке мы будем измерять постоянное напряжение и ток в цепи.

Как измерить напряжение с помощью мультиметра

Рис. 2: Изображение светодиодной схемы, работающей на макетной плате

Для питания схемы используется источник постоянного тока 9 В. Светодиод загорится, как только мы подключим провода к источнику питания. Убедитесь, что все соединения затянуты. Если светодиод не светится после подключения питания, проверьте соединение и светодиод.

Рис. 3. Изображение, показывающее щупы мультиметра, подключенные к Светодиод Цепь для проверки напряжения

Шаг 1: Подсоедините измерительные провода к мультиметру.

Шаг 2: Поверните ручку на сегмент напряжения DV на мультиметре на 40DCV.

Шаг 3: Подключите датчики к цепи в соответствии с полярностью.

Рис. 4. Изображение мультиметра, показывающее напряжение постоянного тока от Светодиода цепи

Шаг 4:  Включите мультиметр.

Шаг 5: Запишите показания.

Мультиметр покажет напряжение в цепи. Например, напряжение в этой цепи составляет 6,84 В. порядок измерения силы тока. Ток может быть измерен в диапазоне от миллиампер (макс. 400 мА) до ампер (макс. 10 А), как показано на изображении выше.

Рис. 6. Изображение, показывающее щупы мультиметра, подключенные к Светодиоду цепи для измерения тока

Мультиметр работает как амперметр, когда амперметр.

Рис. 7. Изображение, показывающее мультиметр, настроенный на область DCA

Шаг 1: Поверните ручку на секции DCA.
