Флюс BEST BST-218. Для тех кому RMA-223 и RMA-218 это слишком нейтрально.

У меня начал подходить к концу флюс KINGBO RMA-218, и я решил попробовать поискать его на wildberries. Ну и с удивлением обнаружил как-бы аналог от BEST. Я в своё время делал обзор на их щупы, и они меня крайне порадовали качеством. Ну и я подумал что стоит взять и флюс попробовать, благо недорого.


читать дальше

Планирую купить +15 Добавить в избранное Обзор понравился

+74 +101

• Best,
• Best BST-218,
• сопутствующие товары для пайки
• AliExpress
• Товары проф. использования

Обзор дозатора флюса

Кто паяет, то в курсе, что современные флюсы это не только канифоль в банке, а припой бывает не только в прутках и в виде проволоки. Жидкие флюсы, паяльные пасты, маски в тубах штука удобная, но требуют точной дозировки. Как раз для этого и служит простой, дешевый и, на мой взгляд, удобный дозатор.

читать дальше

Планирую купить +96 Добавить в избранное Обзор понравился

+150 +209

• сопутствующие товары для пайки
• AliExpress
• Расходные материалы

Термоусадочная трубка с клеем внутри ( 90 шт.

)

У меня уже есть обычная термоусадка, к которой все привыкли. Однако надо сказать, что иногда может потребоваться более крепкое и герметичное соединение. Строгать стружку клеевого стержня внутрь обычной термоусадки мне порядком поднадоело. И вот на просторах али я нашёл то, что мне нужно — готовую термоусадку с внутренним клеевым слоем, который разжижается под воздействием нагрева. Купил не раздумывая. Под катом небольшой обзор этого «модифицированного» расходника.


читать дальше

Планирую купить +126 Добавить в избранное Обзор понравился

+192 +286

• сопутствующие товары для пайки
• Другие магазины
• ARGON. IN.UA
• Расходные материалы

Сварочная флюсовая проволока Welding Dragon E71T-GS. Ремонт сушилки для белья

Пришла ко мне жена и говорит — «Хочу, сушилку новую для белья. Старая совсем негодная стала». Глянул я на такое дело, крякнул, плюнул на руки и взялся за сварочный аппарат. Неча деньжищи на ветер выбрасывать, старую сушилку починим, станет как новая.

читать дальше

Планирую купить +9 Добавить в избранное Обзор понравился

+65 +82

• Welding Dragon,
• Welding Dragon E71T-GS,
• сопутствующие товары для пайки
• AliExpress
• Паяльные станции

Бюджетный паяльник-оловоотсос NICEYARD

В последнее время частенько приходится переделывать аккумуляторные сборки для друзей, больше всего проблем доставляла очистка контактных площадок от припоя, чтобы можно было вставить в отверстия новые ленты. Оплётка частично помогала, но времени уходило много, да и она имеет свойство заканчиваться, так что сначала решил купить механический оловоотсос, а в процессе поиска наткнулся на модель с подогревом по цене обычной, которую я и заказал в надежде, что она не полыхнёт в руках. Подробности под катом


читать дальше

Планирую купить +39 Добавить в избранное Обзор понравился

+92 +116

• NICEYARD,
• NICEYARD Desoldering Pump,
• сопутствующие товары для пайки
• Магазины Китая
• BANGGOOD. COM
• Паяльные станции
• Пункт №18

«Третья рука» с подсветкой, линзой и держателем для паяльника

Всем привет, сегодня я бы хотел немного рассказать о третьей руке для пайки, имеющей

подсветку

,

сдвоенную линзу

и держатель для паяльника. Штука при пайке очень полезная, поскольку двух рук как правило не хватает для удобной работы и плату или провод необходимо как-то фиксировать, и как раз с этим идеально помогает «третья рука».

читать дальше

Планирую купить +14 Добавить в избранное Обзор понравился

+22 +37

• сопутствующие товары для пайки
• AliExpress
• Товары проф. использования

Обзор диспенсера (дозатора) флюса и паяльной пасты Eruntop AD-982

Представляю вниманию обзор пневматического диспенсера (дозатора) флюса, паяльной пасты, клея и прочих технических жидкостей, поставляемых в стандартизованных шприцах. Особое внимание обращаю что компрессор в комплект НЕ входит и уже должен быть в наличии.

читать дальше

Планирую купить +11 Добавить в избранное Обзор понравился

+55 +68

• Eruntop,
• Eruntop AD-982,
• сопутствующие товары для пайки
• Магазины Китая
• BANGGOOD. COM
• Товары проф. использования
• Пункт №18

Мини столик с нижним подогревом MiniWare MHP30

Ранее у меня не было паяльных станций с нижним подогревом, — приходилось использовать фен. Но как говориться, всё когда-то случается в первый раз. Своё первое знакомство с горячим столиком буду проводить с явно нестандартной модели, и к тому же от небезыизвестного MiniWare, который славится миниатюрным, но довольно качественно сделанным оборудованием.

читать дальше

Планирую купить +41 Добавить в избранное Обзор понравился

+130 +194

• Miniware,
• Miniware MHP30,
• сопутствующие товары для пайки
• 1
• 2
• 3
• 4
• 5
• последняя

10 расходных материалов и оснастки для пайки на Aliexpress и купоны площадки / Подборки товаров с Aliexpress и не только / iXBT Live

10 расходных материалов и оснастки для пайки на Aliexpress и купоны площадки. В топике представлены самые популярные инструменты и расходные материалы для радиолюбителей, которые помогут существенно облегчить и ускорить выполнение некоторых «подготовительных» этапов, а также сам процесс пайки. Не остались в стороне и купоны площадки.





Купоны площадки:

На данный момент действует неплохой купонов площадки Aliexpress 7,5 / 62,5 на все товары. Брать ЗДЕСЬ

Если нужный товар имеет меньшую стоимость, можно воспользоваться «добивкой».



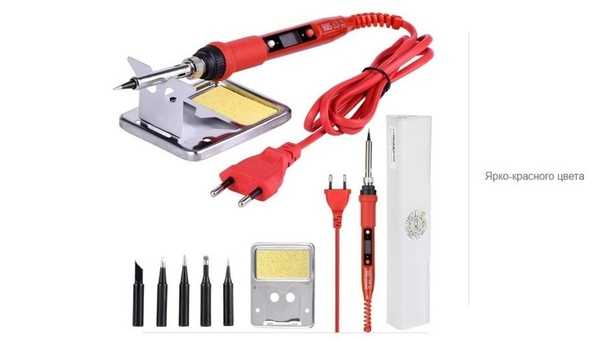

Набор для пайки:

Ссылка на товар — ЗДЕСЬ

Мегапопулярный и сравнительно дешевый набор для пайки. Включает в себя самые необходимые аксессуары: паяльник с регулировкой температуры, держатель, припой, оловоотсос, зачистник, пинцет, монтажные провода и многое другое. Все уложено в очень удобный органайзер. Этот набор отлично подойдет тем, кому требуется паяльник раз в месяц, например, по работе или дома.



USB-паяльник:

Ссылка на товар — ЗДЕСЬ

Довольно интересный портативный паяльник, питаемый от USB-разъема. Я таким пользуюсь уже несколько лет. Выручает, когда не охота расчехлять сетевой паяльник или паяльную станцию. Желательно подключать к выходу с максимальным током отдачи в 2А. Постоянно пользоваться не рекомендую: быстро выгорает жало, да и мощность оставляет желать лучшего. Идеально подойдет для быстрой спайки контактов, проводков, выпайки детали.



«Народный» припой Kaina:

Ссылка на товар — ЗДЕСЬ

Ну не упомянуть про главный расходный материал при пайке просто нельзя. Это один из лучших припоев, что я видел. Многие о нем не знают и покупают не есть что. Особенность данного — наличие неактивного флюса внутри и хорошие характеристики самого припоя. Намотан на удобные бобины и имеет различный диаметр. В общем, если не слышали, однозначно рекомендую приобрести несколько бобин!



Термопереводная бумага для печатных плат:

Ссылка на товар — ЗДЕСЬ

Дешевая термопереводная бумага для изготовления печатных плат по лазерно-утюжной технологии (ЛУТ). Конечно, многие использую странички из глянцевых журналов, но ведь они тоже стоят денег и не все их читают. Да и лучше воспользоваться специализированной бумагой. Метод довольно простой, хотя для банальных миниплат можно воспользоваться водостойким маркером или нитролаком с рейсфедером.



Маска для печатных плат:

Ссылка на товар — ЗДЕСЬ

Она предназначена для защиты проводящего рисунка в процессе производства платы, защиты отдельных ее участков от воздействия флюсов и припоев при монтаже компонентов, защиты проводников от попадания влаги в процессе эксплуатации и окисления, а также для придания эстетического внешнего вида. Последний пункт особенно важен при изготовлении проектов «под заказ».



Качественные многожильные провода:

Ссылка на товар — ЗДЕСЬ

Качественные медные многожильные провода в силиконовой изоляции. Я уже делал на них обзор, качество выше всяких похвал. Можно выбрать любое сечение от 24 AWG до 8 AWG. Чем меньше цифра («калибр»), тем сечение выше. Провода очень мягкие, сопротивление минимальное, а это значит, что потери при больших токах на них незначительные.



Тестер радиодеталей

LCR-T4:

Ссылка на товар — ЗДЕСЬ

Мегадешевый, но очень полезный тестер радиоэлектронных компонентов. Позволяет достаточно точно измерить емкость и  сопротивления конденсаторов (ESR), сопротивления резисторов, индуктивность катушек и дросселей. Также можно определить основные параметры транзисторов любых типов, цоколевку тиристоров и многое другое. Стоит копейки. можно модернизировать.



Термостойкий коврик для пайки:

Ссылка на товар — ЗДЕСЬ

Очень удобный коврик, постоянно пользуюсь похожим. Я даже делал на него обзор с тестами. Позволяет защитить ламинированную поверхность стола или пола при пайке, чего та же стопка газет обеспечить не сможет. Имеются небольшие отсеки для хранения различной мелочевки. такой как винты, болтики, припой. Чем толще коврик, тем лучше. Периодически рекомендую обрабатывать антистатиком.



Термоусадочные трубки:

Ссылка на товар — ЗДЕСЬ

Очень полезные трубки, пользуюсь ими постоянно. Пригодятся для различных самоделок для изолирования различных соединений или пайки. Трубки удобно нарезаны и имеют пять различных цветов. Диаметр тоже разный. При работе нельзя забывать, что трубочку нужно делать несколько длиннее самого соединения и заранее надевать до спайки. Рекомендую!



mobile-ic-reballing-machine — Google Такой

AlleVideosBilderShoppingMapsNewsBücher

Такой вариант

Tipp: Begrenze diesuche auf deutschsprachige Ergebnisse. Du kannst deinesuchsprache in den Einstellungen ändern.

Мобильный игровой автомат для реболлинга At Unmatched Promotions — Alibaba.com

www.alibaba.com › showroom › mobile-ic-reballing…

Bewertung 5,0

(3)

способны использовать 3D-печать, прошивание и горячий клей. Эти мобильные машины для реболлинга обычно используются в …

Машины для реболлинга мобильных телефонов — Alibaba.com

www.alibaba.com › … › Другое сварочное оборудование

Bewertung 5,0

(71)

глобальный поставщик другого сварочного оборудования. Найдите все, что вам нужно, от расходных материалов для использования на стекле, …

Bilder

Alle anzeigen

Alle anzeigen

Реболлинговый станок с ИС — Инструменты

www.aliexpress.com › Машина для реболлинга ic

Bewertung 4,3

(7)

Машина для реболлинга ic в основном используется для переделки, ремонта и других работ bga. Тепло машины мала и проста в эксплуатации, удобна в использовании.

Kaufen Sie bga reballing machine mit kostenlosem … АлиЭкспресс

de.aliexpress.com0x90mm с Vorlage Jig für SMT SMD Chip iPhone Mobile Überarbeitung Rpairing station Werkzeug. 0,39€. 4 verkauft 5.

Поставщик — Alibaba

www.alibaba.com › premium › mobile_ic_reballing_machine

Справочник производителей мобильных машин для реболлинга и поставщиков мобильных машин для реболлинга — Найдите производителя и поставщика мобильных машин для реболлинга.

Машина для ремонта микросхем Профессиональные авто чипы bga reballing rework…

www.youtube.com › смотреть

27.03.2017 · Машина для ремонта микросхем Профессиональная паяльная станция WDS-700 для реболлинга микросхем bgahttp://bit …
Dauer: 4:38
Прислан: 27.03.2017

Реболлинг и замена микросхемы — YouTube

www.youtube.com › смотреть

24.02.2019 · Реболлинг аудиосхемы с iPhone 7, распространенная проблема, которая чаще встречается среди наших …
Dauer: 10:03
Прислан: 24.02.2019

Полуавтоматические инструменты для ремонта мобильных ИС, машина для замены ИС

www.made-in-china. com › выставочный зал › bganumber1

5.500,00 $ Auf Lager

Полуавтоматический мобильный инструмент для ремонта интегральных схем, машина для замены микросхем, узнайте подробности и цены на машину для замены микросхем Bga Reballing Machine от Semi …

Товарный знак: Dinghua
Размеры: Д600×Ш700×В850 мм

Мобильная автоматическая машина для реболлинга | Ремонтная станция

www.pcbdirectory.com › продукты › ремонтные станции

Мобильная автоматическая машина для реболлинга Ic — ремонтная станция от Shenzhen Dinghua Innovation Automation Co.,Ltd. Получите спецификации продукта, загрузите …

Все о USB-C: механика разъема

Есть два случая, когда хакерам приходится думать о механике разъема USB-C. Первый — когда разъем USB-C физически ломается, а второй — когда нам нужно поставить разъем на собственную плату. Давайте пройдемся по ним обоим.

Очистите разъем

Что делать, если разъем на вашем телефоне или ноутбуке выйдет из строя? Во-первых, это может быть из-за пыли или мусора. Вы можете купить тампоны для очистки разъема USB-C; возможно, добавив немного изопропилового спирта или других чистящих жидкостей, вы сможете достичь «достаточно хорошего» состояния. Вы также можете оплавить контакты на вашем разъеме, используя горячий воздух или острый наконечник паяльника, а также немного флюса — когда дело доходит до механических неисправностей, это имеет тенденцию устранять их, даже на короткий период времени.

Как именно коннектор мог выйти из строя? Ну, один из штифтов мог сломаться внутри пластика или просто загрязниться, чтобы войти в контакт. Рассмотрим устройство с разъемом USB-C для зарядки и передачи данных, с USB 2.0, но без высокоскоростных пар — то есть, к сожалению, большинство телефонов. Попробуйте подключить его к зарядному устройству USB-A с помощью кабеля USB-A — USB-C. Заряжается, пусть и медленно? Тогда ваши контакты VBUS в порядке.

Подключите его к зарядному устройству Type-C с помощью кабеля Type-C, и теперь задействованы контакты CC. Он заряжается в обоих направлениях? Тогда оба ваших контакта CC в порядке. Он заряжается только в одном направлении? Один из контактов CC должен быть сломан. Затем вы можете проверить контакты USB 2.0, используемые для передачи данных и устаревшей зарядки. Подключите телефон к компьютеру с помощью кабеля USB-A — USB-C. Он считается устройством? Он перечисляет в обеих ориентациях? Если нет, вы можете специально почистить контакты D- и D+, возможно, даже оба набора.

Можно заменить — иногда

Также полезно, если вы можете разобрать свое устройство, отсоединить штекер USB-C и измерить целостность цепи в розетке. Что делать, если ваш разъем слишком сломан и нет непрерывности, независимо от того, насколько сильно вы оплавляете конкретный контакт? Что ж, это могут быть плохие новости, если только у вас нет достаточно популярного устройства.

Я не удивлюсь, если существует буквально тысяча различных типов разъемов USB-C — и каждый телефон и ноутбук под солнцем, кажется, использует немного другой, механически несовместимый. Если разъем USB-C в вашем дорогом устройстве выйдет из строя, вам, возможно, придется искать очень и очень конкретную запасную часть. Их также часто утомительно выпаивать и заменять, учитывая, что они всегда представляют собой комбинацию сквозных и SMD-деталей. Иногда контактные площадки SMD находятся плотно под разъемом и недоступны, а с разъемами для торцевого монтажа иногда с обеих сторон платы. Часто рядом с контактами или над ними находится пластик. Все это делает неудобным использование горячего воздуха или паяльника для извлечения разъема.

С другой стороны, не все производители ведут себя так полунамеренно враждебно. Новые Macbook имеют разъемы USB-C на отдельной, легко съемной и заменяемой части. Многие телефоны также имеют порт USB-C на отдельной небольшой печатной плате в нижней части телефона. В обоих случаях вы можете просто зайти на Алиэкспресс и купить отдельную плату, которую потом замените. Теперь разборка современных телефонов — это кроличья нора, но я думаю, мы можем быть благодарны за то, что хотя бы есть какое-то внимание.

Вероятно, ватным тампоном это не исправить. С другой стороны, измерения непрерывности легко выполнить.

Как и MicroUSB, разъемы USB-C имеют небольшие защелки. Их не видно — они внутри штекера, по бокам. Тем не менее, они чаще присутствуют, чем нет. Конечно, как и у MicroUSB, эти защелки тоже изнашиваются. К счастью, все, что вам нужно сделать, это купить другой кабель. А что, если это ваш любимый кабель, или что, если вы хотите построить свои собственные кабели?

Вы также можете купить штекеры USB-C с небольшими контактными платами, которые позволяют припаивать к ним провода. Наличие таких штекеров позволяет создавать собственные кабели или создавать новые; Я лично покупаю их в LCSC, так как у них есть удивительное разнообразие, если вы знаете, где искать. Существуют вилки с подтягивающими резисторами, которые отлично подходят для сборки кабелей USB-A-USB-C, но вам лучше обязательно удалить резистор для приложений USB-C-USB-C. Есть заглушки, которые открывают обе площадки CC, что очень удобно, если вы хотите создать свои собственные расширения USB-C или что-то в этом роде. Также есть вилки с запрограммированным маркером emarker на случай, если вы хотите получить 5 А от блока питания и, среди прочего, вам нужно создать специальный кабель.

К настоящему времени мы прочно закрепились на территории создания собственных вещей. Давайте поговорим о том, как сделать это правильно — опять же, пока ограничившись механическими аспектами.

Общие правила для разъемов

Для начала давайте выделим что-то замечательное в разъемах USB-C. Подавляющее большинство из них имеют сквозные монтажные контакты — долгожданный отход от наследия MicroUSB и MiniUSB, где самые дешевые разъемы, которые вы могли купить, были только для поверхностного монтажа, что позволяло легко оторвать разъем от платы. Очень сложно найти разъем USB-C, полностью предназначенный для поверхностного монтажа, и это делает вещи более механически прочными.

Для хакеров это, как правило, делает печатные платы и сборку немного дороже — вам нужно, чтобы ваша фабрика могла делать слоты для печатных плат, поскольку в большинстве разъемов USB-C используются слоты, а при заказе печатных плат со сборкой у вас есть два или четыре дополнительных штифта со сквозными отверстиями, которые необходимо припаять вручную, за которые взимается дополнительная плата. Тем не менее, это, несомненно, к лучшему, и цены со временем будут снижаться.

Разъемы USB-C, розетки и вилки имеют номинальный ток. Все розетки должны быть рассчитаны на 5 А, но я видел некоторые китайские на 3 А; проверьте техпаспорт. Конечно, если вы устанавливаете разъем на 5 А на свою плату, помните, что он будет передавать 5 А только в том случае, если ваша плата может запросить это, что, в свою очередь, требует активной связи USB-PD — обычное двойное вытягивающее устройство 5.1K. недостаточно для этого. С другой стороны, если вы не стремитесь иметь разъем на 5 А, вам не нужно проверять номинальный ток.

Недостаток: это невозможно, если вы не используете очень маленькие переходные отверстия. Плюс: похоже, что он съест вас. (от RealTimeKodi)

Такое разнообразие разъемов существует потому, что существует множество способов установки разъема USB-C — сверху платы горизонтально, или вертикально, или вертикально, но обращенным вбок, или на одной линии с платой с десятками разъемов. возможной высоты, с гидроизоляцией или без, и разного качества изготовления. Существует также множество способов открыть высокоскоростные пары, если вам нужен разъем для них. Некоторые используют контактные площадки SMD, а некоторые используют контакты со сквозными отверстиями для высокой скорости, и это только царапает поверхность.

Не все разъемы вам подходят, что несколько уменьшает разнообразие. Прежде всего, вы увидите разъемы без открытых контактов CC, которые действительно будут работать только с кабелями USB-A-USB-C. Можно было бы ожидать найти такой разъем в упаковке «первый набор для пайки ребенка», продаваемой за 3 доллара. Однако вам действительно не следует их использовать. Есть также множество разъемов, которые ожидают, что SMD-площадки для контактов будут полностью скрыты под их собственной оболочкой. Если ваши навыки нанесения паяльной пасты не на должном уровне, вы действительно не хотите устранять проблемы с пайкой с такими разъемами.

Низкая скорость, простые правила

Конфигурируемая триггерная плата USB-C PD с проверенным 16-контактным разъемом, на базе микросхемы Ч324К

Ограничимся USB 2. 0 и CC, ну и конечно же, VBUS и GND. Любительский выбор проверенного и надежного разъема, о котором говорилось в первой статье, — это 16-контактный SMD-разъем. Вы увидите его на devboards, дешевых продуктах с USB-C и многих хакерских творениях — он особенный тем, что он также определен в спецификации USB-C. KiCad имеет площадь, указанную как USB_C_Receptacle_HRO_TYPE-C-31-M-12 с соответствующим символом, называемым USB_C_Receptacle_USB2.0 , но HRO, безусловно, не первые, кто произвел этот разъем, и существует множество разъемов, совместимых по выводам и габаритам, специально для этого. . Кроме того, как я уже упоминал, вы получаете контакты SBU, и вы можете использовать их для чего-то вроде UART — или, возможно, удалить контактные площадки SBU из посадочного места, чтобы у вас было на два контакта меньше, которые вы могли бы соединить во время пайки, поскольку картинка иллюстрирует.

Когда вы найдете красивый разъем-заменитель, обязательно сверите нумерацию выводов в техпаспорте с нумерацией выводов на печатной плате, которую вы используете. Были случаи, когда номера выводов в таблице данных отличались от обычно используемых номеров, или таблица данных была запутанной и приводила к ошибкам хакеров, что приводило к часам отладки после обнаружения производственной проблемы. Пока вы находитесь в таблице данных, проверьте, есть ли рекомендуемая толщина печатной платы для монтажа такого разъема. Несмотря на то, что такие разъемы устанавливаются сверху платы, толщина печатной платы может определять, насколько легко будет правильно припаять контакты корпуса. Тем не менее, это скорее рекомендация, чем требование.

Плата Fluff M0 от [deshipu]Конечно, вы не должны бояться искать и использовать любой разъем, который вам может понадобиться. Например, если вам не нужен USB 2.0 и вам может понадобиться более простая пайка, есть действительно хорошие разъемы, которые выставляют только контакты GND, VBUS и CC. В общем, если вам когда-нибудь понадобится разъем, который точно соответствует вашему варианту использования, вы всегда можете найти его, и вы можете рассматривать 16-контактный разъем как самый безопасный запасной вариант. Да, и если вы используете печатную плату 0,8 мм и хотите делать что-то очень, очень дешево, вы можете встроить сокет прямо в свою печатную плату. Это может быть немного дергано и может в конечном итоге подвести вас, но, в конечном счете, оно будет работать достаточно хорошо.

Высокая скорость, высокие требования

Что делать, если вы когда-нибудь захотите использовать разъемы с доступом к высокоскоростным полосам? К сожалению, у меня нет конкретного высокоскоростного разъема, который я мог бы вам порекомендовать, но я определенно могу дать вам несколько рекомендаций о том, как его найти.

На тот случай, если вы не хотите полностью контролировать свою пайку (от Cyber ​​City Circuits)

и проверенный дизайн с открытым исходным кодом, который кажется вам простым для пайки, или, возможно, найдите несколько разъемов, которые выглядят подходящими, закажите образцы, спроектируйте плату с тестовыми посадочными местами для всех из них, затем попробуйте собрать несколько и посмотрите, насколько хорошо это работает .

Если вы нашли в Интернете посадочное место, которое выглядит так, как будто оно подходит к найденному вами хорошему соединителю, внимательно проверьте размеры, а затем проверьте еще раз, даже если название посадочного места является дословным номером детали соединителя. Два месяца назад я решил сделать прорыв, выставив все высокоскоростные линии на разъеме USB-C, чтобы сигналы, по крайней мере, выглядели как дифференциальная пара. Это не совсем подходит для реального повседневного использования USB3 или DisplayPort, так как я заказал его как двухслойную плату, и поэтому импеданс не соответствует норме, но это все же лучше, чем обычные прорывы с 90-градусный изгиб «скоростных» трасс.

Я нашел в KiCad посадочное место, которое выглядело так, будто его будет достаточно легко припаять — штырьки со сквозными отверстиями для ряда под корпусом и контактные площадки для поверхностного монтажа, но доступные для паяльника, для ряда снаружи корпуса. Я нашел несколько разъемов на LCSC, которые выглядели так, как будто они подходили по размеру. Когда настал день припаивать коннекторы к выводам, оказалось, что штырьки экрана на передней панели были смещены на несколько миллиметров от посадочных мест. Также выяснилось, что отверстия в печатной плате для сквозных выводов были немного тугими после добавления покрытия — в следующей версии наверняка отверстия будут немного больше.

Кромки и заглушки

Возможно, вы найдете хороший соединитель для монтажа на кромку со сквозными высокоскоростными контактами внутреннего ряда. При разводке печатной платы вы можете понять, что невозможно извлечь два самых внутренних сигнала — один CC и один SBU. Одним из обходных путей является прямое исключение этих двух контактов, если место предназначено для штекера USB-C: вы не используете SBU и вам не нужен второй контакт для VCONN, который, проще говоря, повторно используется неиспользуемый контакт CC. в качестве штифта для маркера.

Или вы можете решить проблему. Первый способ заключается в использовании многослойной платы и выводе штифта через внутренний слой, где отсутствуют кольцевые кольца сквозных штифтов. Второй способ заключается в использовании достаточно тонких дорожек, чтобы они могли проходить вокруг разъема по краю печатной платы. Или, в качестве третьего способа, вы можете незаметно уменьшить ширину двух контактных площадок со сквозными отверстиями вокруг мешающих контактов на верхнем (не припаиваемом) слое, пока между ними не поместится дорожка.

Заглушки среднего крепления на плате инжектора полезной нагрузки Nintendo Switch

Большая часть того, что я упомянул, в равной степени относится и к розеткам, и к вилкам. Конечно, есть некоторые проблемы, связанные с плагином. Например, есть штекеры среднего монтажа — штекеры, которые открывают полный набор контактов, причем каждая сторона контакта USB-C находится на другой стороне вашей печатной платы, и их достаточно удобно паять. С другой стороны, я понятия не имею, как такие штекеры собираются на заводе — в разобранных мной изделиях они вроде оплавлены, а не припаяны вручную, но так как с обеих сторон есть SMD-площадки, на которые коннектор выходит сверху , я понятия не имею, как можно нанести трафарет на такую ​​плату, особенно в крупномасштабной производственной среде.
