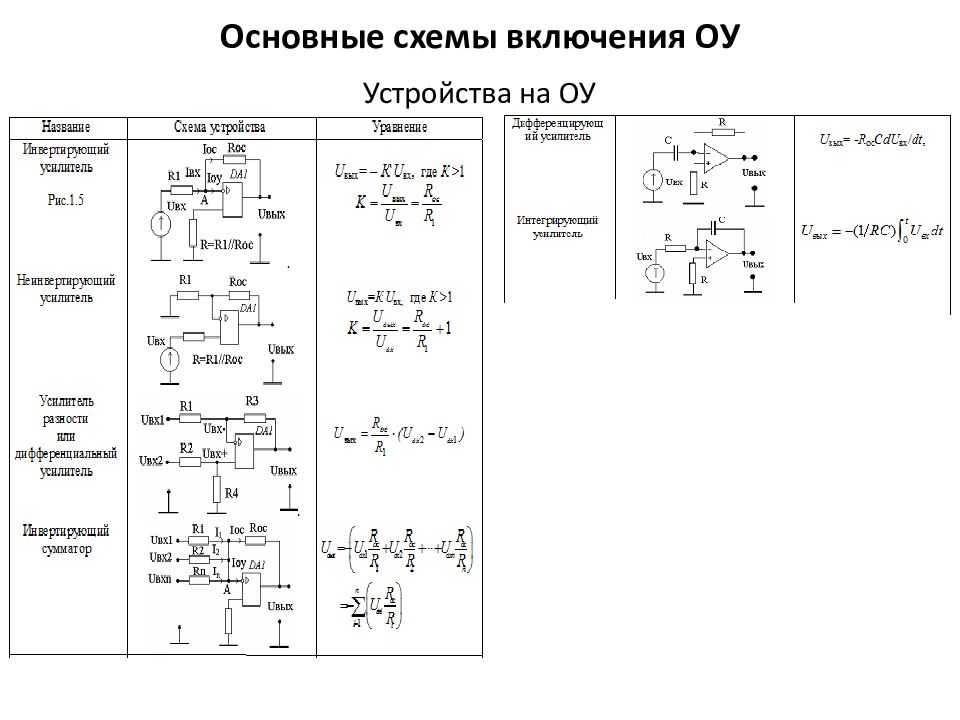

1.7. Схемы включения операционных усилителей

Дифференциальное включение ОУ

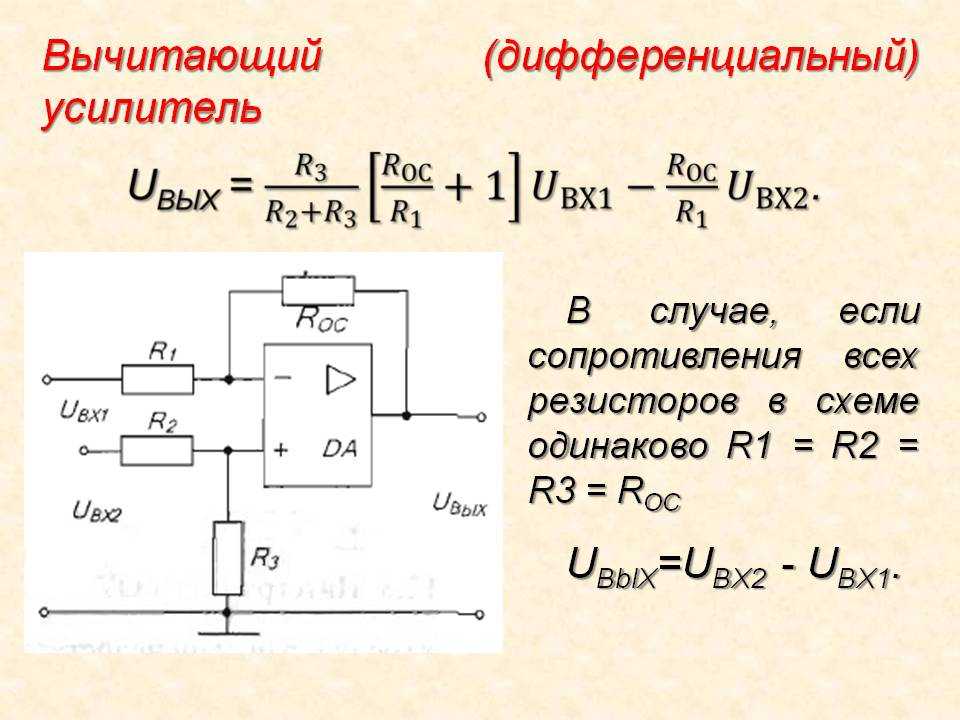

На рис. 1.13 приведена схема дифференциального включения ОУ.

Соотношение между входным напряжением U₁ и напряжением U_P между неинвертирующим входом и общей шиной определяется коэффициентом деления делителя на резисторах R₃ и R₄:

.               (1.1)

Поскольку напряжение между инвертирующим входом и общей шиной U_N = U_P, ток I₁ определится из соотношения:

.              (1.2)

Вследствие свойства 3 идеального ОУ (обладает малыми входными токами) I

U_ВЫХ = U_P – I₁R₂                                                   (1.3)

Подставив выражения (1.1) и (1.2) в выражение (1. 3), получим:

.                                       (1.4)

При выполнении соотношения R₁R₄ = R₂R₃,

U_ВЫХ = (U₁ – U₂)R₂ / R₁                                       (1.5)

Нетрудно убедиться, что соотношения (1.4), (1.5) справедливы и в случае, если вместо резисторов R₁ и R₂ включены двухполюсники, содержащие в общем случае конденсаторы и катушки индуктивности, с операторным входным сопротивлением, соответственно, Z₁(s) и Z₂(s).

Инвертирующее включение ОУ

При инвертирующем включении неинвертирующий вход ОУ соединяется с общей шиной (рис. 1.14). В этом случае:

.             (1.6)

Таким образом, выходное напряжение усилителя в инвертирующем включении находится в противофазе по отношению к входному. Коэффициент усиления входного сигнала по напряжению этой схемы в зависимости от соотношения сопротивлений резисторов может быть как больше, так и меньше единицы.

Найдем входное сопротивление схемы. Поскольку напряжение на неинвертирующем входе относительно общей шины равно нулю, согласно свойству 1 идеального ОУ входной ток схемы равен:

I₁ = U₂ / R₁.

Следовательно, входное сопротивление схемы R_ВХ = R₁. Поскольку напряжение на неинвертирующем входе усилителя равно нулю, а согласно свойству 1 идеального ОУ разность потенциалов между его входами равна нулю, то инвертирующий вход в этой схеме иногда называют виртуальным (т.е. воображаемым) нулем.

Неинвертирующее включение ОУ

При неинвертирующем включении входной сигнал подается на неинвертирующий вход ОУ, а на инвертирующий вход через делитель на резисторах R₁ и R₂ поступает сигнал с выхода усилителя (рис. 1.15). Здесь коэффициент усиления схемы (K) найдем, положив в выражении (1.4) U₂ = 0, R₃ = 0, R₄ бесконечно велико. Получим:

.              (1. 7)

Как видно из выражения (1.7), здесь выходной сигнал синфазен входному. Ко

эффициент усиления по напряжению не может быть меньше единицы. В предельном случае, если выход ОУ накоротко соединен с инвертирующим входом, этот коэффициент равен единице. Такие схемы называют неинвертирующими повторителями, и изготавливают серийно в виде отдельных интегральных микросхем (ИМС) по нескольку усилителей в одном корпусе. Входное сопротивление этой схемы в идеале – бесконечно. Ниже будет показано, что у повторителя на реальном операционном усилителе это сопротивление конечно, хотя и весьма велико.

Входное сопротивление схемы

Благодаря наличию обратной связи к сопротивлению r_Д (рис. 1.16) приложено очень малое напряжение:

,

где  – коэффициент передачи делителя в цепи обратной связи.

rono.ru/wp-content/image_post/micrshema/pic16_3.gif> Таким образом, через это сопротивление протекает только ток, равный  U₁/r_Д(1 + β K_U). Поэтому дифференциальное входное сопротивление, благодаря действию обратной связи, умножается на коэффициент 1+ K_Uβ. Согласно рис. 1.16, для результирующего входного сопротивления схемы имеем:

R_ВХ =  r_Д(1 + K_U β) || r_ВХ.

Эта величина даже для операционных усилителей с биполярными транзисторами на входах превышает 10⁹ Ом. Следует, однако, помнить, что речь идет исключительно о

Выходное сопротивление схемы

Реальные операционные усилители довольно далеки от идеала в отношении выходного сопротивления. Так, рассмотренный ОУ типа µА741 (см. рис. 1.16) имеет r_ВЫХ порядка 1 кОм. Оно, правда, в значительной степени уменьшается применением отрицательной обратной связи по напряжению. Снижение выходного напряжения схемы, вызванное падением напряжения на r_ВЫХ при подключении нагрузки, передается на n-вход усилителя через делитель напряжения R₁, R₂. Возникающее при этом увеличение дифференциального напряжения компенсирует изменение выходного напряжения. Выходное сопротивление операционного усилителя, не охваченного обратной связью, определяется из выражения:

.

Для усилителя, охваченного обратной связью, в соответствии со схемой (см. рис. 1.16, полученная формула принимает вид:

.                                                (1.8)

При работе усилителя, охваченного обратной связью, значение U_Д не остается постоянным, а изменяется на величину:

dU_Д = – dU_Д = – β dU_ВЫХ.                                       (1.9)

Для усилителя с линейной передаточной характеристикой изменение выходного напряжения составляет:

dU_ВЫХ = K_UdU_Д – r_ВЫХ dI_ВЫХ.

Значением тока, ответвляющегося в делитель напряжения обратной связи в данном случае можно пренебречь. Подставив в последнее выражение величину dU_Д из выражения (1. 9) с учетом выражения (1.8), получим искомый результат:

.

Если, например, β = 0,1, что соответствует усилению входного сигнала в 10 раз, а K_U =10⁵ , то выходное сопротивление усилителя µА741 снизится с 1 кОм до 0,1 Ом. Все изложенное справедливо в пределах полосы пропускания усилителя (f_П), которая для µА741 составляет всего только 10 Гц. На более высоких частотах выходное сопротивление ОУ с обратной связью будет увеличиваться,  так как  величина |K_U| с ростом частоты будет уменьшаться со скоростью 20 дБ на декаду (см. рис. 1.12). При этом оно приобретает индуктивный характер и на частотах более f_Т становится равным выходному сопротивлению усилителя без обратной связи.
