Система управления насосами и поддержания уровня жидкости в резервуаре (расходном баке)

САУ-МП-Х.06

САУ-МП-Х.06 предназначен для управления тремя независимыми насосами, каждый из которых поддерживает уровень жидкости в одной из трех емкостей по показаниям трех датчиков уровня (см. рисунок). Датчики уровня подключены ко входам 1…3 прибора.

Прибор может работать по двум типам логики – прямой и обратной. Логика задается единой для всех трех каналов.

При прямой логике насос включается при размыкании контактов датчика, т. е. насос начинает накачивать в бак жидкость тогда, когда ее уровень опустится ниже уровня контактов датчика.

При обратной логике насос включается при замыкании контактов датчика, т.е. насос начинает откачивать жидкость из емкости, когда ее уровень станет выше уровня контактов датчика.



Модификация САУ-МП-Х.06

САУ-МП-Х.11

САУ-МП-Х.11 предназначен для управления двумя циркуляционными насосами, поочередно работающими на одну магистраль, с возможностью аварийной сигнализации.

На магистрали установлен датчик давления ( «сухой контакт»), подключаемый к входу 4. Реле 1 и 2 осуществляют управление насосами. Если отказывают оба двигателя, на реле 3 выдается сигнал аварии, например, для подключения напрямую, без всякого контроля давления, аварийного двигателя. Вход 1 используется для перехода в автоматический режим работы и для сброса аварийного сигнала.

Модификация САУ-МП-Х. 11

САУ-МП-Х.12

САУ-МП-Х.12 управляет двумя насосами, поочередно работающими на наполнение расходного бака.

На подающей трубе установлен датчик давления ( «сухой контакт»), подключаемый ко входу 4. Датчик верхнего уровня ( «короткий» электрод) подключается ко входу 2, а нижнего уровня ( «длинный» электрод) – ко входу 3.

Если уровень воды выше «короткого» электрода, насосы не работают, и так до тех пор, пока уровень не понизится ниже «длинного» электрода – включается один из насосов. Уровень воды в баке начинает повышаться, но двигатель продолжает работать до тех пор, пока вода не закроет «короткий» электрод. Двигатель выключается, а при следующем осушении длинного электрода включится двигатель другого насоса.



Модификация САУ-МП-Х. 12

САУ-МП-Х.13

Модификация САУ-МП-Х.13 является аналогом САУ-МП-Х.11. Отличие заключается в том, что на реле 3 при включении двигателя насоса предварительно выдается сигнал переключения обмоток двигателя на пусковой режим ( «треугольник–звезда»), и лишь по истечении заданного времени включается двигатель. Аварийная сигнализация отсутствует.

САУ-МП-Х.14

САУ-МП-Х.14 ( «Вальс») предназначен для управления установкой из трех циркуляционных насосов, работающих на одну магистраль. На каждом из насосов установлен свой собственный датчик давления (подключаются к входам 1-3).

Насосы работают поочередно парами 1-2, 1-3, 2-3, 1-2….

Если один из насосов отказал, то постоянно работает оставшаяся пара насосов. При включении прибора, когда должны одновременно запускаться насосы первого и второго каналов, во избежание большой нагрузки на сеть пусковыми токами двух двигателей, включение второго канала происходит с некоторым запаздыванием. Аварийная сигнализация отсутствует.



Модификация САУ-МП-Х.14

САУ-МП-Х.15

САУ-МП-Х.15 также, как и САУ-МП-Х.11, предназначен для управления основным и резервным насосом и имеет возможность аварийной сигнализации. Отличие состоит в работе реле 3, которое выдает сигнал аварии при отказе любого из двух насосов, при этом включается насос, находившийся в выключенном состоянии.

Если в процессе дальнейшей работы произошел отказ и второго насоса, о его аварии сигнализирует мигание соответствующего светодиода.

САУ-МП-Х.16

Работа САУ-МП-Х.16 аналогична САУ-МП-Х.12, но прибор этой модификации управляет работой двух насосов, работающих на осушение расходного бака. Если уровень воды выше датчика верхнего уровня, включается один из насосов (реле 1) и работает до осушения датчика нижнего уровня. В следующий раз при заливании «короткого» электрода осушать емкость будет второй насос (реле 2). Реле 3 используется для сигнализации об аварии.

САУ-МП-Х.17

Модификация САУ-МП-Х.17 аналогична САУ-МП-Х.14, предназначена для управления насосной установкой, содержащей три подающих насоса, которые включаются поочередно и работают на одну общую магистраль, при этом каждый насос имеет свой собственный датчик давления, замыкание контактов которого свидетельствует о нормальной работе насоса.

В автоматическом режиме одновременно работает только один насос, по истечении заданного времени работы насоса происходит его выключение и включение следующего насоса в порядке: 1-й – 2-й – 3-й – 1-й – 2-й.

Если один из насосов отказал, то поочередно работают оставшиеся насосы.

При выходе из строя еще одного насоса продолжает работать последний исправный насос, не выключаясь.

САУ-МП-Х.18

САУ-МП-Х.18 управляет двумя насосами (основным и резервным), работающими на осушение емкости. Датчик верхнего уровня подключается ко входу 3 прибора, нижнего уровня – ко входу 2. Работа насосов осуществляется аналогично алгоритму САУ-МП-Х.12, но для контроля исправности насосов служит контрольная емкость. В ней установлен датчик уровня, подключенный ко входу 4. Вход 1 используется для блокировки работы насосов, реле 3 – для сигнализации об аварии.

САУ-МП-Х.20

САУ-МП-Х.20 предназначен для поддержания (долива) уровня жидкости в емкости, а также для сигнализации о переполнении и защиты насоса от «сухого хода».

В емкости устанавливается пятиэлектродный кондуктометрический датчик. Ко входу 1 подключается электрод «сухого хода», ко входам 2 и 3 – датчики нижнего и верхнего рабочих уровней, ко входу 4 – электрод перелива. Пятый электрод осуществляет функцию общего.

Система работает на долив от нижнего до верхнего рабочего уровня. Включение насоса осуществляет реле 2 в зависимости от уровня жидкости в емкости. Реле 1 прибора обеспечивает защиту насоса от «сухого хода». Реле 3 используется для сигнализации о переливе.

Для предотвращения преждевременного срабатывания защиты от «сухого хода» и от перелива введены задержки включения/отключения реле при смачивании/осушении соответствующих электродов.



Модификация САУ-МП-Х.20

Инструкции | Управление насосом воды, три уровня

Главная Инструкции Информация Таблицы Безопасность Заземление УЗО Стандарты Книги Услуги Контакты Прайс Загрузить Сайты Форум

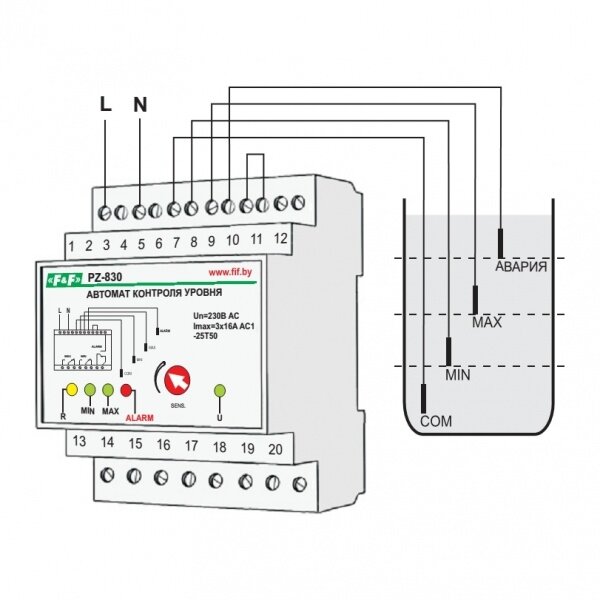

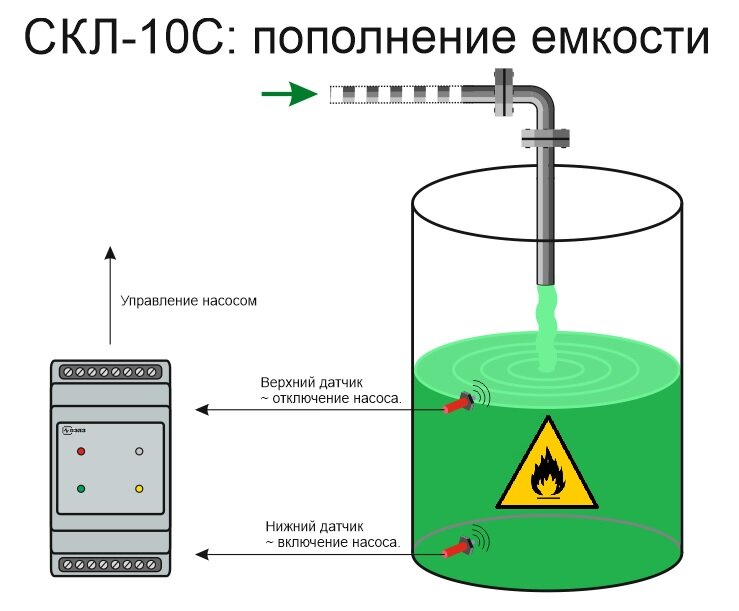

Применяется на дачных комплексах и в неблагоустроеных частных секторах, при наполнении бака с водой при помощи насоса, очень удобно собрать схему автоматики Три уровня Схема состоит из понижающего трансформатора 220/12 Вольт, выпрямительного моста из диодов Д226Б, трех контакторов с катушкой на 12 Вольт и трех уровней воды. ВУ — верхний уровень воды, при достижении которого насос отключается. СУ — средний уровень, насос в рабочем режиме, вода заполняет бак. НУ — нижний уровень, насос продолжает наполнение бака, но расход воды быстрее притока, необходимо снизить расход воды и проверить исправность насоса. В управлении контакторами, применяется безопасное напряжение 12 Вольт. После выпрямления напряжения, минус подаем на корпус металлического бака. Если бак из другого материала, вдоль внутренней стенки опускаем металлическую полосу или профиль, сечением не менее 100 кв.мм Положительный потенциал подключаем к контактам А1, катушек контакторов К1 (ВУ), К2 (СУ) и К3 (НУ) Втророй контакт А2, подключаем к датчикам уровня воды. Датчик уровня воды изготавливается из гибкого медного провода сечением не менее 6 кв.мм с водонепроницаемой изоляцией (например КГ), на конце которого прикрепляем металлическую пластину. Датчики устанавливаем на трех уровнях воды. Вверху, где необходимо прекращать наполнение бака. Снизу, для отключения насоса в случае утечки воды из бака или выхода из строя электрического насоса. Средний, устанавливается ниже половинного объема бака, для включения сигнализации при большом расходе воды и малом притоке, возможно из-за повреждения насоса. Схема управления Рассмотрим схему управления насосом на 220 Вольт, при помощи датчиков на 12 Вольт. Итак наш бак с водой пуст, схемы собраны правильно, датчики установлены. Нажимаем кнопку ПУСК, включается насос вода наполняется, прийдется подержать некоторое время, пока вода не достигнет нижнего уровня Нижний датчик установите примерно на 10 части объема бака По достижении нижнего уровня, включится насос, световая и звуковая сигнализация, кнопку пуска можно отпустить. Сработает контактор К3, замкнет свой разомкнутый контакт К3 и цепь контактора К6, тот в свою очередь замкнет свои контакт К6 шунтируя кнопку ПУСК, включит насос. Прийдется немного потерпеть работу сигнализации, пока не заполненится воды до среднего уровня. Средний датчик установите примерно на 30 части объема емкости. При заполнении емкости до среднего уровня, отключается сигнализация, насос продолжает работу, горит световая сигнализация среднего уровня воды. Включается контактор К2, замыкает разомкнутый контакт К2, цепь контактора К5, размыкает замкнутый контакт К2 цепь контактора К6 и сигнализации. Контактор К5 замкнет свой контакт К5, насос продолжает наполнение емкости. Бак будет наполнятся до верхнего уровня, установленного на 90 части объема, после насос отключится, указывая световой сигнализацией на заполнение емкости. Включается контактор К1, замыкает разомкнутый контакт К1, цепь контактора К4, размыкает замкнутый контакт К1, цепь контактора К5 насос отключился Включенный контактор К4 размыкает замкнутый контакт К4, цепь контактора К6, для предотвращения включения нижнего уровня и сигнализации. Статьи близкие по теме: Порядок подключения электродвигателя Пуск звезда-треугольник трехфазного электродвигателя Реверсивное управление трехфазным электродвигателем Прямой пуск трехфазного электродвигателя Подключение трехфазного асинхронного электродвигателя в однофазную сеть через конденсатор, со схемой соединения обмоток треугольник Подключение трехфазного асинхронного электродвигателя в однофазную сеть через конденсатор, со схемой соединения обмоток звезда

Насколько хорошо работают водяные насосы и напорные системы?

Знание основ того, как работает ваша скважинная система водоснабжения, важно при выборе системы очистки воды, потому что, если используется неправильный тип системы очистки, это может неблагоприятно повлиять на давление воды и скорость потока в доме.

Например, если в колодце используется напорный бак, система очистки воды должна быть установлена ​​ после напорного бака, чтобы не повредить скважинный насос.

Когда вы открываете дома кран или включаете душ или ванну, вы ожидаете, что вода будет течь с определенной скоростью и с хорошим напором.

Давление воды в ваших трубах и напорной системе заставляет вашу воду течь. Если ваш дом подключен к городским коммуникациям, давление воды контролируется местной водопроводной компанией или коммунальным предприятием.

Если ваш дом находится на колодце, вам нужен насос и напорный резервуар для создания этого давления, если только у вас нет резервуара для хранения на холме поблизости, достаточного для создания гравитационного давления.

Напорный бак в вашей скважинной системе создает давление воды с помощью сжатого воздуха. Из-за этого давления, когда в вашем доме открывается клапан или кран, вода выталкивается из бака через трубы в вашем доме.

Когда вода в напорном баке падает ниже заданного уровня, срабатывает реле давления, которое включает насос. Затем насос снова наполняет гидробак. Обратный клапан (односторонний клапан) удерживает давление в напорном баке от обратного потока в скважину. Сочетание напорного бака, реле давления, обратного клапана и насоса — это то, что позволяет воде течь через ваш дом.

Напорные баки

, которые также служат мини-аккумуляторами для вашего дома, обычно настроены на поддержание давления в пределах 20 фунтов на квадратный дюйм (PSI) от ваших настроек запуска и остановки.

Например, во многих домах с колодезной водой установлено давление включения при 40 фунтов на квадратный дюйм и выключения при 60 фунтов на квадратный дюйм. Если давление падает ниже 40 фунтов на квадратный дюйм, насос включается и доводит давление до 60 фунтов на квадратный дюйм, прежде чем отключить и снова отключить насос.

Напорный бак действует как резервуар и позволяет забирать воду из бака без включения и выключения насоса при каждом включении воды.

Защищает насос и продлевает срок его службы. Напорный бак также сокращает случаи «водяного удара», уменьшает количество воздуха в трубах и контролирует давление в вашей системе водоснабжения.

Основы водяного насоса и системы давления

В большинстве случаев колодезная вода выкачивается из-под земли автоматически с помощью погружного насоса или струйного насоса, который устанавливается на поверхность земли и вытягивает воду из-под земли для создания давления воды в доме.

В некоторых системах колодезной воды используется большой накопительный бак для хранения воды перед ее повторной подачей в дом. Другие системы колодезной воды питаются самотеком и используют гравитацию для подачи воды в дом.



Домашняя система водоснабжения помимо самого колодца состоит из двух важных компонентов – насоса и напорного бака. Скважинные насосы

Существует множество типов и размеров насосов для систем водоснабжения. Некоторые предназначены только для удаления воды из источника. Другие не только удаляют воду, но и пропускают ее через остальную часть водной системы.

Некоторые насосы предназначены для специальных работ, таких как повышение давления или подача специального выхода. Бустерные насосы устанавливаются после накопительного бака.

Напорные баки

Напорные баки обеспечивают хранение вашей системы водоснабжения. Существует три основных типа резервуаров для хранения воды:

• Мембранные баки-дозаторы с постоянным разделением воздуха и воды;
• Резервуары с поплавком или водой, отделяющей воздух от воды (в последние годы не используются)
• Резервуары из оцинкованной стали воздух-вода (не используются повсеместно, большинство из них заменены баками-дозаторами)

Дополнительное хранилище

Некоторые владельцы колодцев любят устанавливать дополнительные резервуары для хранения воды. Вообще говоря, дополнительной емкости дневного запаса воды достаточно.

Дополнительный запас воды пригодится при отключении электроэнергии и других чрезвычайных ситуациях.



Как найти информацию о скважине

Свяжитесь с подрядчиком по скважине, который устанавливал вашу скважину. Или найдите подрядчика по водоснабжению в вашем районе, заглянув в местный телефонный справочник.

Многие штаты ведут списки лицензированных или зарегистрированных бурильщиков скважин.

Обратитесь в местный отдел здравоохранения, чтобы узнать, где в вашем штате можно найти список.

В большинстве штатов также есть ассоциации штата по водоснабжению, ассоциации бурильщиков скважин или ассоциации подземных вод штата. Чтобы получить список этих ассоциаций, вы можете связаться с Национальной ассоциацией подземных вод по телефону 800-551-7379.или www.ngwa.org.

Если у вас все еще есть вопросы, не стесняйтесь обращаться к нам по электронной почте по адресу [email protected], оставьте нам сообщение на Facebook или воспользуйтесь онлайн-формой для обратной связи, чтобы получить оперативную персональную помощь от наших обученных специалистов. Спасибо за прочтение!

Что такое короткое замыкание водяного насоса и почему это происходит?

21 июля 2021 г. 13:49:17

Короткий цикл работы насоса происходит, когда водяной насос постоянно включается и выключается во время перекачивания воды. Очевидным недостатком короткого цикла водяного насоса является неравномерный поток воды и преждевременный износ двигателя.

Короткий цикл водяного насоса — подробный обзор

Скважинный насос — отличный пример для понимания явления короткого цикла. Насос включается, как только уровень воды в резервуаре становится низким. Современные насосы используют реле давления для измерения уровня воды в резервуаре.

В нормальных условиях насос начинает работать, когда обнаруживает, что давление в резервуаре низкое. Как только в резервуар накачивается достаточное количество воды, его давление повышается, и насос автоматически отключается.

Когда насос подвергается коротким циклам, он не может точно определить уровень давления в резервуаре и постоянно начинает переключаться между положениями ВКЛ и ВЫКЛ. Эта неисправность вызывает нагрузку на насос и его компоненты, и если короткоцикловый насос не будет своевременно устранен, это может привести к дорогостоящему ремонту.

Причины коротких циклов водяного насоса

Несколько возможных причин могут вызвать быстрое включение и выключение водяного насоса. Давайте рассмотрим некоторые из наиболее распространенных причин, вызывающих короткие циклы помпы.

Неисправен переключатель управления давлением водяного насоса

Как уже говорилось, переключатель управления давлением насоса является компонентом, отвечающим за включение и выключение насоса. Если этот переключатель неисправен, это приведет к ложноположительным показаниям, в результате чего насос будет колебаться между положениями ВКЛ и ВЫКЛ без каких-либо значительных изменений уровня воды.

Переключатель управления насосом обычно выходит из строя по следующим причинам:

Осаждение примесей: Если колодезная вода состоит из большого количества мусора, такого как ил, отверстия в переключателе давления могут забиться, что приведет к ошибочным показаниям давления.

Обгоревшие контакты: электрические контакты реле давления могут со временем изнашиваться, вызывая короткое замыкание, которое приводит к резкой остановке и перезапуску насоса во время работы.

Если у вас неисправно реле давления, его замена должна решить проблемы короткого цикла в вашем насосе.

Слишком много воздуха в резервуаре-накопителе

В скважинных насосах обычно используются резервуары-накопители двух основных типов: резервуары-дозаторы или заряженные резервуары.

Когда вода закачивается в резервуар в резервуаре баллонного типа, баллон давит на воду и создает необходимое давление в линиях. В традиционном заряженном резервуаре давление воздуха внутри резервуара используется для проталкивания воды по линиям. Однако слишком большое давление в резервуаре может привести к проблемам. Если изначально давление в резервуаре высокое, насос отключится намного раньше оптимального уровня.

Например, рассмотрим пустой резервуар, способный выдерживать давление до 60 фунтов на квадратный дюйм. При более высоком внутреннем давлении без воды, скажем, 40 фунтов на квадратный дюйм, в отличие от нормального уровня в 20 фунтов на квадратный дюйм, насос будет продолжать работать до давления отключения 60 фунтов на квадратный дюйм. Насос не может обнаружить избыточное давление в резервуаре. Решение этой проблемы состоит в том, чтобы сначала сбросить давление в резервуаре и установить его на заводском уровне.

Слишком мало воздуха в резервуаре-накопителе

Этот тип неисправности случается с резервуарами небаллонного типа. Эти резервуары зависят от давления воздуха внутри, чтобы регулировать реле давления. Если давление воздуха внутри падает, реле давления в баке не срабатывает должным образом, что приводит к ошибочному включению и выключению насоса.

Перекрытые водопроводные линии

Водопроводные линии идут от резервуара к конечным точкам, таким как краны или душевые в вашем доме. Эти линии, когда они забиты, могут создать более высокое внутреннее давление, что приведет к резкому отключению водяного насоса, даже если есть место для большего давления.
