Амперметр: виды, особенности, применение
Амперметр: виды, особенности, применение+7 (499) 332-334-10
ДомСтрой » Май
Стандарты качества современных измерительных приборов продолжают только расти. Многое делается для того, чтобы эти инструменты были более компактными, точными, надёжными, долговечными, чтобы ими смог воспользоваться каждый человек даже без специальных навыков. В частности, стоит отметить актуальность амперметров, без которых никуда в решении огромного числа задач, связанных с выстраиванием и корректировкой работы различных электрических цепей. Какие же виды амперметров существуют и как правильно выбрать подходящую модель?
Специфика прибора
Совет: В процессе выбора подходящей модели, стоит более внимательно изучать особенности каждого амперметра. Сегодня есть возможность просмотреть десятки уникальных моделей и подобрать что-то по-настоящему подходящее – этой возможностью обязательно нужно воспользоваться всем желающим.
Так какие же отличительные особенности прибора стоит отметить на этом сайте:
- важно, что единый принцип работы приборов не стал основанием для того, чтобы вся техника была абсолютно идентичной. Сегодня есть огромный выбор амперметров – с различными границами измерения, габаритами, дополнительными функциями и множеством других особенностей. Есть приборы для измерения минимального тока, есть для просто огромных значений;
- различные классы точности, материалы изготовления, ценовые категории, компании-производители и множество других характеристик – это поводы для того, чтобы сделать выбор гораздо более основательно;
- принцип работы амперметра является достаточно простым на фоне современных открытий в физике. На оси кронштейна расположен якорь из стали, а также постоянный магнит. Чем сильнее воздействие тока на якорь, с тем большей силой он стремится отклониться от изначального положения.
Сферы применения
Важно: Если с самостоятельным выбором амперметра возникли какие-то сложности, стоит обратить внимание на возможность задать вопросы специалистам и получить необходимые подсказки – они совершенно точно не будут лишними.
Так где же вообще будет полезным амперметр:
- прибор является настолько универсальным, что вопрос о сферах применения может показаться даже несколько странным. С другой стороны, стоит выделить сферы, в которых амперметр применяется не редко и в зависимости от обстоятельств, а постоянно;
- очевидно, что без данного прибора просто никак в рамках разнообразных строительных работ, где организация электрической сети является обязательным этапом;
- наиболее сложные и даже редкие варианты амперметров применяют в электролабораториях. Здесь, в процессе разработки различной техники, необходимо контролировать токи с максимальной точностью. Аналогичным образом, разнообразные амперметры применяются в исследовательских институтах;
- стоит отметить и автомобильную промышленность.
Как выбрать
Какие же советы по выбору амперметров стоит учесть:
- учитывая огромный список устройств в каталоге, начать стоит с вида амперметров – это позволит отсеять те модели, которые точно подойдут;
- модели с зажимами с антикоррозионным слоем будут служить значительно дольше;
- если точность полученных данных играет важнейшую роль, то нужно обратить внимание на приборы с сопротивлением до 0,5 Ом;
- в каталоге стоит обращать внимание не только на точные, но и на качественно защищенные модели. К примеру, если корпус амперметра будет герметичным, то его содержимое будет лучше защищено от влаги;
- стоит обратить внимание на отзывы и мнения тех, кто уже различные виды амперметров приобрели – это позволит учесть дополнительные подсказки.
К примеру, если корпус амперметра будет герметичным, то его содержимое будет лучше защищено от влаги;Стеклянные душевые кабины: главные достоинства
Душевую из стекла в основном устанавливают в небольшой ванной комнате. Во-первых, такая конструкция позволяет зрительно увеличить пространство, а во-вторых позволяет экономить площадь. И что самое главное — такая кабинка отлично вписывается в любой дизайн интерьера.
Как правильно спроектировать лестницу с одним или двумя маршами
Расчет необходимого параметра при изготовлении конструкции является одним из главных замеров. От тщательного вычисления будет зависеть долговечность, устойчивость, а также безопасное использование будущей лестницы. Как же правильно выполнить данный этап работы?
виды, схемы подключения и принцип работы
Амперметр это измерительный прибор для определения силы тока, измеряемой в амперах.
В соответствии с возможностями прибора, его шкала имеет градуировку, обозначающую микроамперы, миллиамперы, амперы или килоамперы.
Содержание
Схемы подключения
Для проведения измерений, производится последовательное включение амперметра в электрическую цепь с тем участком, где необходимо измерить силу тока. Чтобы увеличить пределы измерений, производится включение амперметра через шунт или трансформатор.
Наиболее распространенной является схема амперметра, где движущаяся стрелка совершает поворот на такой угол наклона, который пропорционален величине измеряемой силы.
Виды амперметров
По своему действию все амперметры разделяются на электромагнитные, магнитоэлектрические, тепловые, электродинамические, детекторные, индукционные, фото- и термоэлектрические. Все они предназначены для измерения силы постоянного или переменного тока. Среди них, наиболее чувствительными и точными, являются электродинамические и магнитоэлектрические амперметры.
Во время работы магнитоэлектрического амперметра, создается крутящий момент, через взаимодействие между полем в постоянном магните и током, проходящим через обмотку рамки.
С этой рамкой и соединяется стрелка, движущаяся по шкале. Поворот стрелки осуществляется на величину угла, пропорциональную силе тока.
Устройство амперметра
В состав электродинамического амперметра входят подвижная и неподвижная катушки, соединенные последовательно или параллельно. Токи, проходящие через катушки, взаимодействуют между собой, в результате чего происходит отклонение подвижной катушки, с которой соединяется стрелка. При включении в электрический контур, осуществляется последовательное соединение амперметра с нагрузкой. В случае большой силы тока или высокого напряжения, соединение производится через трансформатор.
Принцип работы
Упрощенная классическая схема амперметра работает следующим образом. Параллельно с постоянным магнитом на оси кронштейна устанавливается стальной якорь со стрелкой. Постоянный магнит, воздействуя на якорь, придает ему магнитные свойства. При этом, расположение якоря проходит вдоль силовых линий, которые также проходят вдоль магнита.
Такое положения якоря соответствует нулевому положению стрелки на шкале прибора.
При прохождении тока батареи или генератора по шине, вокруг нее происходит возникновение магнитного потока. Его силовые линии в месте нахождения якоря, перпендикулярны с силовыми линиями в постоянном магните. Создаваемый электрическим током магнитный поток, воздействует на якорь, стремящийся к повороту на 90 градусов. Повернуться относительно исходного положения ему мешает поток, образующийся в постоянном магните.
От того, какой величины и направления электрический ток, проходящий по шине, зависит степень взаимодействия двух магнитных потоков. На такую же величину происходит и отклонение стрелки по шкале, от нулевого деления.
Амперметр: Как измерять ток
Различные типы амперметров — Учебные пособия
Прибор, используемый для измерения постоянного (постоянного) или переменного (переменного) электрического тока, называется амперметром.
Ток — это поток электронов, единицей СИ которого является ампер. Поэтому прибор, с помощью которого измеряют силу тока в амперах, называют амперметром или амперметром.
Для идеального амперметра внутреннее сопротивление амперметра должно быть равно нулю, но на практике амперметр имеет небольшое внутреннее сопротивление, которым можно пренебречь. Значение измерения амперметра зависит от значения сопротивления.
Обозначение амперметраНа схеме амперметр обозначается заглавной буквой А.
Обозначение амперметра Амперметр. весь электрон измерения и тока проходит через амперметр. Ток, измеряемый амперметром, и его внутреннее сопротивление могут привести к потере мощности. Цепь амперметра имеет низкое сопротивление, из-за чего в цепи небольшое падение напряжения. Подключение амперметра в цепиСопротивление амперметра остается низким по двум причинам.
- Весь измерительный ток проходит через амперметр.
- Меньшее падение напряжения на амперметре.
Когда большой ток проходит непосредственно через амперметр, вызывая повреждение его внутренней цепи. Чтобы решить эту проблему, шунтовое сопротивление подключается параллельно амперметру.
Измерительное сопротивление шунта и шунтированияЕсли через цепь проходит большой измерительный ток, то основная часть тока проходит через сопротивление шунта. Сопротивление шунта не влияет на работу амперметра, то есть скорость катушки остается прежней.
Влияние температуры на амперметр Амперметр является чувствительным прибором, на который легко влияет температура. Изменения температуры могут вызвать ошибки чтения и снизить устойчивость к заболачиванию. Сопротивление, имеющее нулевой температурный коэффициент, известно как сопротивление болоту. Он включается последовательно с амперметром. Устойчивость к заболачиванию сводит к минимуму влияние температуры на расходомер.
В амперметре имеется встроенный предохранитель, который защищает амперметр от сильного тока. Предохранитель перегорает, когда через амперметр проходит достаточный ток. Амперметр не может измерить ток, пока кто-нибудь не заменит новый предохранитель.
Классификация амперметра зависит от его конструкции и типа тока, протекающего через амперметр.
В зависимости от конструкцииНиже приведены типы амперметров в зависимости от конструкции.
- Амперметр с подвижной катушкой.
- Подвижный железный амперметр.
- Амперметр электродинамометрический.
- Амперметр выпрямительного типа.
Этот амперметр используется для измерения постоянного тока (DC), также известный как PMMC амперметр . Проводник помещен между полюсами постоянного магнита. Когда ток течет через катушку, она начинает отклоняться, а отклонение катушки зависит от величины тока, протекающего через нее.
Его также называют Mi Ammeter для краткости. Он используется для измерения переменного тока (AC) и постоянного тока (DC). В этом типе амперметра катушка свободно перемещается между полюсами постоянного магнита. Когда ток проходит через катушку, она начинает отклоняться на определенный угол. Отклонение катушки пропорционально току, проходящему через катушку.
Амперметр электродинамометрическийЭтот амперметр также используется для измерения переменного и постоянного тока. Точность этого инструмента высока по сравнению с инструментами PMMC и MI. Калибровка прибора одинакова как для переменного, так и для постоянного тока, т.е. если постоянный ток калибрует прибор, то его можно использовать для измерения переменного тока без повторной калибровки.
Амперметр выпрямительного типа Используется для измерения переменного тока (AC). В оборудовании используется выпрямительное оборудование, которое изменяет направление тока и направляет преобразованный ток на оборудование PMMC.
Этот тип прибора используется для измерения тока в цепи связи.
Ниже приведены типы амперметров в зависимости от тока.
- Амперметр постоянного тока.
- Амперметр переменного тока.
Скорость потока заряда называется электрическим током. Если при этом электрический заряд течет только в одном направлении, то результирующий ток называется постоянным током (DC). Прибор, используемый для измерения постоянного тока, называется амперметром постоянного тока.
Если в цепи резистор подключен параллельно гальванометру с подвижной катушкой на постоянных магнитах (PMMC), то вся комбинация будет действовать как амперметр постоянного тока. Параллельное сопротивление, которое используется в амперметрах постоянного тока, также называют шунтирующим сопротивлением или просто шунтом. Предполагается, что значение этого сопротивления пренебрежимо мало, чтобы можно было измерять большие значения постоянного тока.
Принципиальная схема амперметра постоянного тока выражается следующим образом:
Принципиальная схема амперметра постоянного токаЭтот амперметр постоянного тока последовательно подключается к электрической цепи, в которой измеряется постоянный ток. Элементы, соединенные параллельно, имеют одинаковое напряжение. Тогда напряжение на шунтирующем резисторе R ш и напряжение на сопротивлении гальванометра R м остаются прежними, так как эти два элемента соединены параллельно в приведенной выше схеме. Это можно выразить примерно так: 9В уравнении 1 сторона уравнения 2.
Где,
- R sh = сопротивление шунта.
- R м = внутреннее сопротивление гальванометра.
- I = измеряемый общий постоянный ток.
- I m = ток отклонения полной шкалы.
Отношение полного измеряемого постоянного тока I к полному току отклонения гальванометра I m рассматривается как коэффициент умножения m.
Его можно представить как
Амперметр постоянного тока можно использовать для измерения специального диапазона постоянного тока, который называется многодиапазонным амперметром постоянного тока.
В амперметре постоянного тока для измерения нескольких диапазонов постоянного тока вместо одного резистора будет использоваться параллельно несколько резисторов, и вся эта комбинация резисторов будет подключена параллельно с гальванометром PMMC.
Многодиапазонный амперметр постоянного тока Многодиапазонные амперметры постоянного тока включаются последовательно в электрическую цепь, в которой необходимо измерить требуемый диапазон постоянного тока. Нужный диапазон токов выбирается подключением переключателя, с , к соответствующему шунтирующему резистору.
Предположим, что м1, м2, м3 и м4 являются коэффициентами умножения амперметра постоянного тока, тогда общие постоянные токи измеряются как I1, I2, I3 и I4 соответственно. Ниже приведены соответствующие формулы для каждого из коэффициентов умножения.
В приведенной выше схеме имеется четыре шунтирующих резистора R ш2 , R ш3 , R ш4 и R ш5 . Ниже приведены соответствующие формулы для этих четырех резисторов.
Амперметр переменного токаСкорость потока заряда представляет собой электрический ток. Если направление электрического заряда постоянно меняется, то результирующий ток называется переменным током (AC).
Прибор, используемый для измерения переменного тока, протекающего в электрической цепи, называется амперметром переменного тока.
Пример : Амперметр переменного тока с термопарой.
Амперметр переменного тока с термопарой Когда в электрической цепи термопара подключается перед гальванометром PMMC, вся комбинация называется амперметром переменного тока с термопарой.
Блок-схема амперметра переменного тока термопарного типа показана ниже:
На блок-схеме в основном есть два блока: один — термопара, а другой — гальванометр PMMC. Замена каждого блока соответствующим соответствующим компонентом на приведенной выше блок-схеме дает соответствующую принципиальную схему.
Схема амперметра переменного тока с термопаройВсякий раз, когда переменный ток I протекает через нагреватель, термопара создает ЭДС e . Эта ЭДС Е прямо пропорциональна действующему значению тока, протекающего через нагреватель. Следовательно, шкала прибора PMMC должна быть откалибрована для считывания среднеквадратичного значения тока.
Учебное пособие: Введение в измерительные приборы электроники
Амперметр
Основы электротехники > электричество и магнетизм > источники напряжения
Что такое амперметр?
Измеритель, используемый для измерения тока, известен как амперметр.
Ток – это поток электронов, единицей измерения которого является ампер. Следовательно, прибор, измеряющий силу тока в амперах, известен как амперметр или амперметр.
Рис. № 1: Амперметр
Идеальный амперметр имеет нулевое внутреннее сопротивление. Но практически амперметр имеет маленькое внутреннее сопротивление.
Символическое представление
Заглавная буква А обозначает амперметр в цепи.
Рис. № 2: Изображение амперметра.
Какие бывают типы амперметров?
Ниже приведены типы амперметров относительно конструкции.
- 1. Амперметр с подвижной катушкой.
- 2. Подвижный железный амперметр.
- 3. Электродинамо-амперметр.
- 4. Амперметр выпрямительного типа.
По течению амперметры делятся на два типа.
- 1.
- 2. Амперметр постоянного тока.
Подключение амперметра к цепи

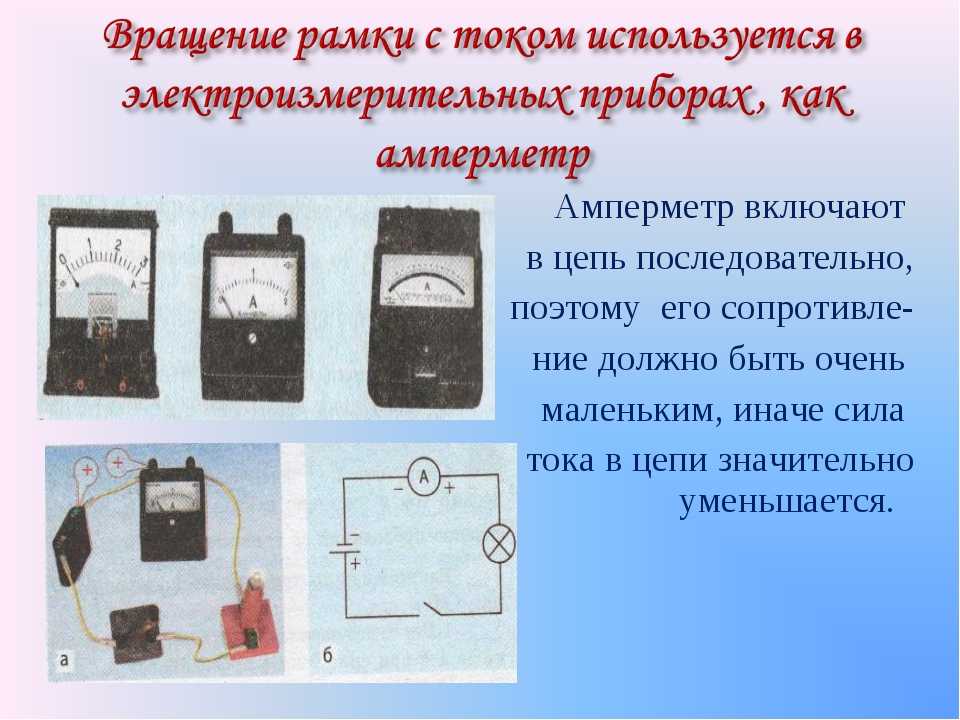

Амперметр включен последовательно с цепью так, что все электроны измеряемого тока проходят через амперметр. Потери мощности в амперметрах происходят из-за измеряемого тока и их внутреннего сопротивления. Цепь амперметра имеет низкое сопротивление, поэтому в цепи возникает небольшое падение напряжения.
Рис. № 3: Подключение амперметра в цепи.
Сопротивление амперметра остается низким по двум причинам.
✔ Через амперметр проходит весь измеряемый ток.
Шунт амперметра
Ток большой величины проходит непосредственно через амперметр, что повреждает их внутреннюю цепь. Для устранения этой проблемы шунтовое сопротивление подключается параллельно амперметру.
