Ваттметры

Для чего нужны ваттметры?

Ваттметры являются контрольно-измерительными приборами, которые используются для измерения мощности электрического тока. Основная их задача состоит в замере мощности, потребляемой электроприбором или оборудованием, ведь важно, чтоб мощность подключённой нагрузки совпадала с мощностью электрической сети. От этого зависит стабильность работы и исправность техники, а также безопасность. Кроме того, замер мощности служит для тестирования новых образцов продукции. А ещё эти приборы позволяют вести учёт потреблённого электричества. По сути, такие приборы являются усовершенствованной версией электросчётчика.

Разновидности измерителей мощности

Измерители электрической мощности могут иметь разное исполнение, в зависимости от специфики применения. Они могут быть стационарными (встраиваемыми) и портативными (переносными). К встраиваемым относят щитовые ваттметры, а к портативным — профессиональные и бытовые. Также различают низкочастотные ваттметры постоянного тока, радиочастотные проходящей и поглощаемой мощности. В зависимости от метода обработки и отображения измерений выделяют два типа ваттметров: аналоговые и цифровые. Так, первые определяют активную мощность, тогда как вторые способны измерить как активную, так и реактивную мощности. При этом, аналоговые ваттметры оснащены стрелочной шкалой, а у цифровых измерителей мощность и другие характеристики тока показывает дисплей.

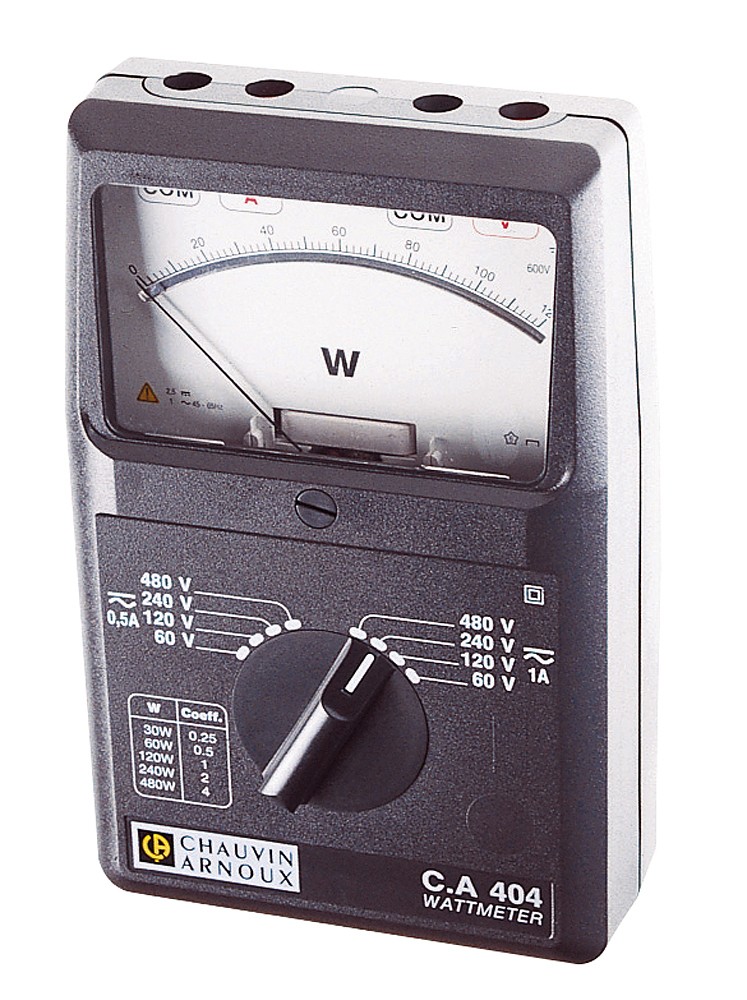

Аналоговые измерители относятся к электродинамическим приборам. Они делают точные измерения. Их работа основывается на взаимодействии двух катушек: статорной и роторной. Первая, статорная, сделана неподвижной и обмотана толстым проводником с малым количеством витков, обладает малым сопротивлением. Вторая — роторная, подвижная, содержит обмотку из тонкого проводника с большим количеством витков и значительным сопротивлением. Принцип действия следующий: неподвижная катушка включается последовательно с потребляющим электроприбором и не имеет добавочных резисторов, тогда как роторная подключается по параллельной схеме и оснащена резистором, обеспечивающем дополнительное сопротивление.

При подключении электросети через аналоговый ваттметр, в обеих обмотках появляются свои магнитные поля, которые начинают действовать друг на друга. От этого роторная катушка отклоняется на угол, который зависит от соотношения напряжения и силы тока. К оси вращения присоединена стрелка с пружиной. После отключения катушки от тока она возвращает стрелку в исходное положение. Для уравновешивания стрелки в конструкции применяется противовес.

Электродинамические ваттметры подходят для измерения в цепях как постоянного, так и переменного тока.

Цифровые ваттметры определяют используемую мощность с помощью предварительного измерения напряжения и силы тока. Для этого датчик напряжения подключается к потребителю электроэнергии по параллельной схеме, а датчик тока — по последовательной. Грубо говоря, ваттметры цифрового типа состоят из вольтметра и амперметра.

Измеренные параметры поступают в аналого-цифровой преобразователь, где обрабатываются микропроцессором, а результат вычисления отображается на дисплее.

Измерители цифрового типа подходят лишь для работы с переменным током.

Бытовые, профессиональные, щитовые ваттметры

В зависимости от реализации подключения к электросети (месту использования) все ваттметры делятся на бытовые, профессиональные, щитовые. Это также определяет форму исполнения измерительного прибора.

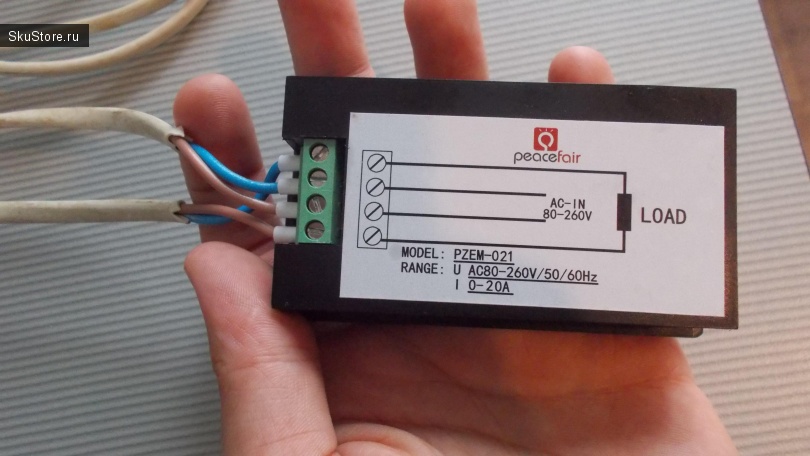

Бытовые сделаны в виде адаптера-переходника: на задней панели у них расположены вилки для подключения к розеткам, а на лицевой стороне — розетка. Поэтому такие измерители называют розеточными.

Особенность бытовых ваттметров состоит в том, что они не врезаются в цепь, а подключаются к ней. Также такие приборы представлены исключительно цифровыми устройствами. Работают только в сетях переменного напряжения.

Профессиональные измерители мощности отличаются от бытовых разновидностей настольным исполнением и большими габаритами. У них больший диапазон измерений напряжения, тока и частоты. Кроме того, они имеют повышенный класс точности. А ещё такими приборами можно проверять более простые ваттметры. При этом профессиональные приборы менее требовательны к форме тока. Они справляются как с переменным, так и с постоянным током. Могут проводить измерения тока синусоидальной, квадратной, пилообразной и пульсирующей формы сигнала. Также выпускаются модели, которые подходят под электросети на одну или три фазы.

Щитовые (встраиваемые) ваттметры являются стационарными приборами. Они встраиваются в измеряемую цепь и работают постоянно. Применяются в индикаторных щитках. Подходят для измерения активной и реактивной мощности в однофазных и трёхфазных электрических цепях.

Если профессиональные и щитовые разновидности эксплуатируются электриками, бытовые могут использоваться рядовыми потребителями электричества.

Бытовые измерители мощности: особенности

В быту используются розеточные измерители мощности. Их ещё можно назвать приборами учёта электричества. Внешне такие приборы похожи на розетки-переходники. Причём большинство моделей бытовых цифровых розеточных ваттметров способны показывать несколько измерений: напряжение, ток, частоту, потребляемую мощность. Вдобавок, они могут вести учёт и подсчитывать стоимость потреблённой электроэнергии на протяжении выбранного времени. А некоторые модели могут даже определить коэффициент мощности и провести учёт электроэнергии по дневному и ночному тарифу.

Особая разновидность бытовых ваттметров-переходников — усовершенствованные модели для удалённого мониторинга и управления. Такие измерители отлично подойдут для систем «умный дом». Их ещё называют Smart-ваттметрами.

Бытовой ваттметр включается в розетку. Затем к нему подключается электроприбор, потребляемую мощность которого необходимо определить. Автоматически начнётся отсчёт времени и будет отображаться мощность прибора. Выбрав необходимый режим отображения на дисплей можно вывести разные величины: напряжение, ток, потребляемую мощность, максимальную и/или минимальную мощность, таймер, учёт и стоимость израсходованной электроэнергии. У простых приборов на дисплее может отображаться только один из перечисленных параметров, тогда как более продвинутые модели измерителей показывают сразу несколько разных величин.

В бытовых измерителях имеется встроенный аккумулятор либо батареи питания. Источник питания необходим для хранения мощности.

Характеристики бытовых измерителей

Ассортимент не отличается большим разнообразием моделей, но они всё же различаются между собой. Основными характеристиками бытовых ваттметров являются: измеряемая мощность, диапазон измеряемого входного напряжения, максимальный ток, стандарт розетки и вилки, источник питания, подсветка дисплея, наличие дополнительных функций.

Бытовые ваттметры рассчитаны на измерение мощности от 0 до 3680 Вт. Большинство домашних электроприборов укладываются в этот показатель. Точно так же диапазон мощности у многих моделей одинаков, поэтому на данный параметр не обязательно обращать внимание при покупке ваттметра.

Но если измеряемая мощность у ваттметров одинакова, то диапазон рабочего и измеряемого входного напряжения может отличаться. В первую очередь, это зависит от стандарта вилки, но и у моделей под европейский стандарт он не одинаков. Например, распространённым является диапазон 230-250В, но есть ваттметры с более широким диапазоном — 150-250В, 190-270В или 100-260В.

Допустимый ток у измерителей мощности для европейского стандарта составляет 16А. Но у ваттметров под другие типы розеток предельный ток может быть другим.

Бытовые ваттметры выпускаются под разные стандарты розеток: европейский, английский, американский, австралийский, французский, бразильский. Причём одна и та же модель может иметь несколько версий, под каждый стандарт подключения. Для эксплуатации в отечественных условиях следует выбирать приборы с европейским стандартом. Они снабжены вилкой и розеткой типа F — с заземлением.

Важной характеристикой является источник питания, поскольку по данному параметру существует большое разнообразие и от него зависит удобство использования, ведь у разных моделей ваттметра в роли источника питания может выступать или батарея, или аккумулятор. Соответственно, при разрядке батарею необходимо заменить (а из этого вытекает различие в типоразмере элемента питания), а аккумулятор — подзарядить при помощи специального зарядного устройства.

Дисплеи у бытовых ваттметров бывают двух видов — с подсветкой и без подсветки.

У бытовых розеточных измерителей мощности есть и другие характеристики — максимальное количество дней для учёта, количество кВт/ч, наибольшая цена для расчётов. Но они у всех моделей одинаковы.

Отличительная особенность бытовых ваттметров состоит в возможности наличия дополнительных функций. Это может быть определение коэффициента мощности, сигнализатор о превышении допустимых показателей, измерение содержания углекислого газа (CO) в помещении. Smart-ваттметры могут дистанционно включать-выключать бытовые приборы.

Где купить?

В нашем интернет-магазине представлены две модели бытовых ваттметров — EC-5 и UNI-T UT230B-EU. Это довольно распространённые модели.

Измеритель мощности EC-5 обладает как стандартным набором функций бытового ваттметра — измерение и отображение напряжения, тока, частоты, потребляемой мощности, расчёт стоимости кВт/ч — так и расширенными функциями: отображением максимальной и минимальной потребляемой мощности, измерением коэффициента мощности. Оснащён большим дисплеем. Причём он имеет 7 режимов отображения на дисплее, которые одновременно показывают несколько значений: время-мощность-стоимость, время-накопленное количество электроэнергии, время-напряжение-частота, время-ток-коэффициент эффективной мощности, время-минимальная мощность, время-максимальная мощность, время-максимальная мощность-перегрузка. Работает от несъёмного аккумулятора напряжением 3.6В. Недостатком данной модели является отсутствие подсветки дисплея.

Измеритель мощности UNI-T UT230B-EU также имеет стандартный набор функций — измерение и отображение напряжения, силы тока, частоты, мощности потребления, расчёт стоимости кВт/ч. При этом он способен измерить коэффициент мощности и может обнаружить старт работы электроприборов (0.20 Вт). В придачу к этому, снабжён дисплеем с подсветкой. Источником питания служит «часовая» батарейка CR2032 на 3В.

Ваттметры постоянного напряжения DC Watt meter, цены и описание

Е-ветерок. ру
Энергия ветра и солнца

>Разделы сайта

Мой небольшой опыт

Разные мои самоделки

Расчёт и изготовление лопастей

Изготовление генераторов

Готовые расчёты ветряков

Дисковые аксиальные ветряки

Из асинхронных двигателей

Ветряки из авто-генераторов

Вертикальные ветряки

Парусные ветрогенераторы

Самодельные солнечные панели

Аккумуляторы

Контроллеры инверторы

Альтернативное эл. статьи

Личный опыт людей

Ветрогенераторы Ян Корепанов

Ответы на вопросы

>Последние записи

> Тест lifepo4, зависимость напряжения и ёмкости

> Активный балансир для литиевых АКБ

> Дешёвый электро-велосипед

> Контроллер ФОТОН 150/50 MPPT WI-FI

> Отчёт о состоянии электростанции весна 2019

> Инвертор SILA +MPPT

> Гибридные инверторы SILA

> Реле напряжения XH-M609

> DC 300V 100A ваттметр

> ZT-X RM409B True-RMS цифровой мультиметр

> Электровелосипед, передний привод на my1016

org/Breadcrumb»> Главная

>Мой небольшой опыт

На этой странице я сделал подборку ваттметров постоянного тока и напряжения популярных по заказам, в том и числе мной используемых. Ваттметры постоянного тока в основном используются для наблюдения за показаниями в солнечных электростанциях. Где устанавливаются как приборы учёта выработанной энергии за различные промежутки времени, а также для наблюдения за показаниями по мощности и току заряда.

Также ваттметры используют авиомоделисты чтобы узнать ёмкость аккумуляторов и токи в системе, мощность потребляемую и другое. Такие ваттметры очень удобные чтобы знать сколько энергии потребляют подключённые устройста, какую мощность выдают солнечные панели или зарядные устройста.

Ниже я сделал подборку ваттметров с ссылками на страницы с полным описанием. Все ваттметры с сайта алиэкспресс, я уже пять лет заказываю там всю электронику и меня всё устраивает. В наших магазинах подают всё тоже самое, но как правило в 2-3 раза дороже. Начну я с самых популярных ваттметров постоянного тока.

>

Ваттметр постоянного тока 6.5-99 вольт 50/100А

цена 10.79$ Ваттметр постоянного тока с внешним шунтом, в настройках ваттметра, которые осуществляются одной кнопкой можно выбрать с каким шунтом он будет работать, на выбор шунт на 50 А, и на 100А. Очень точный ваттметр, который считает выработку энергии в ваттах и киловаттах до 9999 кВт*ч. Ваттметр начинает считать отображая десятые ватт до значения 999.9 ватта, далее уже только целые ватты отображает. Когда значение в ваттах доходит до 9999 ватт то ваттметр начинает считать в кВт, а до значения 9999 кВт.

Ещё как плюс цифры на экране крупные и чёткие, их хорошо видно и днём и ночью если включена подсветка, которую можно отключать. Ваттметр хорошо встраивается в различные панели и приборы.

Рабочее напряжение от 6. 5 до 99 вольт, имеет защиту от перенапряжения так как я подавал на него более 100 вольт и он не сгорел, а заморгал подсветкой сигнализируя превышение напряжения. Также в настройках есть сигнализация (оповещение) по напряжению, которую можно устанавливать, что тоже может быть полезно если нужно оповещать о низком заряде АКБ или его перезарядке. Если нужен ваттметр с шунтом на 100А, то вот ссылка на Ваттметр с шунтом на 100 ампер цена 13.86$

>

Ваттметр постоянного тока 100V 20А

цена 9.5$ Этот ваттметр точно такой же как и предыдущий, но имеет встроенный измерительный шунт, по этому по подключению очень прост и провода прикручиваются в колодку контактную. То есть всего два провода плюс и минус входные от источника питания, и два провода к потребителям энергии. В настройках также можно установить пороги сигнализации по напряжению если нужно, и включить или отключить подсветку.

>

Ваттметр постоянного тока 4-60V 50(100)A

цена 7.82$ Этот ваттметр более дешевый, цена около 8$, и некогда самый популярный так как других нормальных не было. Рабочее напряжение от 4 до 60 вольт, ток долговременный до 50А, и пиковый кратковременный то может измерять до 100А. Точность измерений хорошая, из отличий малый вес и компактность. Ваттметр запоминает максимальный показания по мощности, по току, и по напряжению, и они раз в секунду меняются в нижнем левом углу экрана

В реальном времени отображает напряжение, ток заряда и текущую мощность. Счётчик ватт*часов запоминает ватты до 65 Ач, это при 12В до 780 ватт. Очень удобный тем что можно посмотреть какая пиковая мощность была, какой максимальный ток был за всё время.

>

Ваттметр постоянного тока 4.8-60V до 150A

цена 9. 24$ Этот ваттметр очень похож на предыдущий, но более мощный, и имеет подсветку. Максимальный измеряемый ток до 150 Ампер. Рабочее напряжение 4.8-60 вольт. Ваттметр также запоминает пиковые значения по току, напряжению, и мощности. Запоминает значения до 65 Ач.

Такие ваттметры популярны у авиомоделистов где большие токи при низком напряжении, он лёгок и компактен, ну и достаточно прост в подключении. SOURCE это вход, а LOAD это выход на потребителей, подключать можно любыми концами, но считает показания только в одну сторону.

>

Ваттметр постоянного тока 4.8-60V до 130A

цена 7.46$ ваттметр также похож на предыдущие, но максимальный ток до 130А, имеет подсветку и стандартный экран 16*2. Счетчик ватт*ч считает до 6554 ватт, счетчик ампер отображает данные до 65Ач. Также ваттметр запоминает пиковые данные то току, по мощности и по напряжению.

>

Ваттметр постоянного тока 100V 10A

цена 8. 28$ Особенность этого ваттметра это встроенный шунт, но правда ток который может выдержать ваттметр всего 10А, но и этого может быть вполне достаточно. Сам ваттметр должен подключаться отдельным питанием в диапазоне 4-20 вольт, а измерять может напряжение до 100 вольт. Схема подключения имеется в описании и довольно понятна. Ваттметр имеет кнопку настройки где можно задать установки по времени и другие. Показания считает до 99.999Ач, и 999.99 ватт*ч.

>

Беспроводной Ваттметр 120V 100A

цена 24.33$ Мощный беспроводной ваттметр на 120 вольт и 100 ампер. Он состоит из двух частей, которые между собой обмениваются информацией по беспроводному каналу rs 485, и могут соединяться USB проводом. Беспроводное соединение более точное так как нет потерь в проводах, может работать на большом удалении. Шунт с большим заасом(200А) по току чтобы до 100А было меньше нагрева самого шунта и более точные показания.

Ваттметр имеет цветной информативный цветной экран с отображением множества данных, и широкими возможностями в настройках. Ваттметр считает показания в обе стороны, то есть может одновременно показывать мощность заряда и разряда, ёмкость аккумулятора, Ач, Втч и др. Также он имеет встроенное программируемое реле, которое может включаться и выключаться по заданным параметрам тока, напряжения и др. На этой основе можно делать защиту от перезаряда отключением зарядного устройства, от превышения зарядного или разрядного тока, а также по напряжению. Более подробное описание в ссылке на ваттметр.

Также есть более мощные версии на 200 и 300 ампер
цена 27.15$ Беспроводной Ваттметр 120V 200A
цена 28.82$ Беспроводной Ваттметр 120V 300A

Что такое ваттметр?

`;

Промышленность

Факт проверен

Пол Скотт

Дата последнего изменения: 30 января 2023 г.

Ваттметр — это прибор, который дает визуальную индикацию количества электроэнергии, подаваемой в цепь. Это показание выражается в ваттах, которые являются стандартной единицей измерения подачи или потребления электроэнергии. Существует два широко используемых типа ваттметров: аналоговые и цифровые. Аналоговые счетчики указывают на подачу питания с помощью стрелки и индикатора шкалы, в то время как цифровые приборы отображают потребление энергии на жидкокристаллическом дисплее (ЖК-дисплее). Ваттметры обычно рассчитаны на установленный диапазон напряжений, но могут включать в себя такие функции, как отводы катушки, которые допускают несколько напряжений.

Все электрооборудование потребляет энергию в соответствии с набором известных констант, которые включают номинальное напряжение, потребление тока, выраженное в амперах, и общее потребление энергии, выраженное в ваттах. Некоторые типы электроприборов или установок потребляют гораздо больше энергии, чем другие с аналогичным номинальным напряжением. Ваттметр позволяет контролировать потребление энергии, чтобы установить, правильно ли работают цепи. Эта информация имеет решающее значение в более крупных установках, где используются большие резистивные нагрузки. Ваттметры в таких установках позволяют операторам и техническим специалистам отслеживать состояние отдельных цепей, а также балансировку и потребление электроэнергии в целом.

Ваттметры

обычно представлены в одном из двух основных форматов. Первый — это традиционный аналоговый ваттметр. Это электродинамические приборы, состоящие из трех внутренних катушек — двух катушек статического тока и подвижной потенциальной катушки, к которой прикреплена индикаторная стрелка. Когда электрический ток проходит через две катушки тока, создается электромагнитное поле. Это поле заставляет потенциальную катушку двигаться и отображать значение на шкале за стрелкой.

Второй тип ваттметра – электронный или цифровой. Эти устройства отличаются от электродинамических счетчиков способом расчета энергопотребления. Цифровые счетчики используют микропроцессор для оценки значений напряжения и силы тока в цепи с частотой несколько тысяч замеров в секунду. Эти выборки используются для расчета среднего коэффициента мощности или энергопотребления. Затем значение коэффициента мощности отображается в цифровом виде на ЖК-дисплее.

Ваттметр является достаточно чувствительным прибором и может выйти из строя при чрезмерных значениях тока. Как и большинство электрических измерительных приборов, ваттметры обычно рассчитаны на определенный диапазон напряжения. Многие высококлассные счетчики имеют ответвления катушки или последовательное/параллельное переключение катушки тока, что позволяет использовать такие устройства для нескольких диапазонов напряжения. Все ваттметры также рассчитаны на безопасные максимальные значения тока или силы тока; эти номиналы должны соблюдаться во избежание повреждения или разрушения счетчика.

КАК ПОКАЗАНО НА:

Как работает ваттметр? Со всеми подробностями!

Мощность определяется как скорость, с которой энергия преобразуется или становится доступной. Мощность цепи в любой момент времени равна произведению тока в цепи на напряжение на ее клемме в этот момент. Мощность в цепи постоянного тока лучше всего измерять, измеряя отдельно величины V и I и вычисляя мощность по формуле P = VI. В случае цепи переменного тока мгновенная мощность непрерывно изменяется как ток и напряжение в цикле значений. Если и напряжение, и ток синусоидальны, средняя мощность за цикл определяется выражением P = VI cos φ Вт, где V и I — среднеквадратичное значение. значения напряжения и силы тока.

Ваттметр — это устройство, используемое для измерения количества электроэнергии, вырабатываемой цепью, выраженной в ваттах. Он использует сопротивление для перемещения куска металла, который тщательно откалиброван вместе с дисплеем с цифрами мощности на нем, чем выше мощность, тем больше будет двигаться кусок металла.

Ваттметр используется для измерения либо мощности, отдаваемой источником электроэнергии, либо мощности, поглощаемой нагрузкой. Ваттметр представляет собой комбинацию амперметра и вольтамперметра. Ваттметр имеет две катушки: катушку тока (CC) и катушку напряжения (VC).

Катушка тока с очень низким сопротивлением подключена последовательно с нагрузкой и реагирует на ток нагрузки, а катушка напряжения подключена параллельно цепи нагрузки и реагирует на напряжение нагрузки. В зависимости от испытательного участка (источник или нагрузка) один вывод каждой катушки закорачивается и подключается либо к источнику, либо к нагрузке.

В цепи переменного тока ваттметр широко используется для измерения однофазной и трехфазной активной мощности.

Существуют различные типы ваттметров, они приведены ниже:

Ваттметр динамометрического типа

Динамометр – это прибор для измерения силы, момента силы (крутящего момента) или мощности. Например, мощность, производимая двигателем, мотором или другим вращающимся первичным двигателем, может быть рассчитана путем одновременного измерения крутящего момента и скорости вращения.

Динамометр также можно использовать для определения крутящего момента и мощности, необходимых для работы ведомой машины, такой как насос. В этом случае используется автомобильный или ездовой динамометр. Динамометр, предназначенный для привода, называется абсорбционным или пассивным динамометром. Динамометр, который может либо приводить в движение, либо поглощать, называется универсальным или активным динамометром.

Неподвижная катушка (токовая катушка) разделена на две равные части, чтобы обеспечить однородное поле. Он рассчитан на полный ток нагрузки. Подвижная катушка используется как катушка давления. Неподвижная катушка пропускает ток через цепь, а подвижная катушка несет ток, пропорциональный напряжению в цепи. Высокое неиндуктивное сопротивление включено последовательно с подвижной катушкой, чтобы ограничить ток в цепи. Поскольку один поток пропорционален току нагрузки, а другой пропорционален напряжению нагрузки, крутящий момент на стрелке или подвижной катушке пропорционален мощности. Магнитное поле неподвижной и подвижной катушек взаимодействует друг с другом, заставляя подвижную катушку вращаться вокруг своей оси.

Подвижная катушка установлена ​​на поворотном шпинделе, а движение регулируется пружиной. Подвижная система несет на себе стрелку и демпфирующий флюгер, последний перемещается в коробе секторной формы. Катушки тока обычно ламинируются, когда необходимо провести большой ток. Демпфирование обеспечивается легкими алюминиевыми лопастями, движущимися в воздушном демпфере.

I₁ = ток главной цепи, протекающий через неподвижную катушку

I₂ = ток, пропорциональный напряжению питания

B = плотность потока

В = напряжение питания

B ꝏ I1

и

B = K₁ I₁

Где K1 — константа.

также

I₂ ꝏ В

I₂ = K₂ В

Где K₂ — другая константа. Отклоняющий момент определяется выражением

Td ꝏ BI₂ ꝏ I₁V

Td = K VI₁ = K × мощность

Где K — постоянная. В цепи постоянного тока мощность определяется произведением напряжения и тока. Следовательно, крутящий момент прямо пропорционален мощности. В цепи переменного тока средний отклоняющий момент Tm определяется выражением

Tm ꝏ VI cos Ɵ ꝏ True Power

Преимущества

Некоторые из основных преимуществ приведены ниже:

1. Обеспечивает высокую степень точности.

2. Масштаб неравномерный.

3. Его можно использовать как с источниками переменного, так и постоянного тока.

Недостатки

Некоторые из недостатков приведены ниже:

1. Ошибки из-за падения напряжения в цепи.

2. Ошибки из-за тока, потребляемого катушкой напряжения.

Ваттметр индукционного типа

Ваттметр индукционного типа состоит из двух пластинчатых электромагнитов. Один из них возбуждается током нагрузки основной цепи, последовательностью или токовыми магнитами, а его возбуждающая катушка (токовая катушка) включается последовательно с цепью. Другой возбуждается током, пропорциональным напряжению цепи, называемой шунтирующим магнитом. Его возбуждающая катушка, известная как катушка напряжения напряжения, подключена параллельно цепи. Тонкий алюминиевый диск установлен таким образом, что он пересекает потоки обоих магнитов, а отклоняющий момент создается взаимодействием этих потоков и вихревых токов, которые они наводят в диске.

Два или три медных кольца установлены на центральном плече шунтирующего магнита и могут регулироваться таким образом, чтобы результирующий поток в шунтирующем магните отставал от приложенного напряжения на 90°. Две катушки давления соединены последовательно и намотаны так, что обе направляют поток через центральное плечо в одном и том же направлении. Последовательный магнит также содержит две катушки, соединенные последовательно и намотанные так, что они намагничивают соответствующие магнитные сердечники в одном и том же направлении. Желаемый фазовый сдвиг между потоками двух магнитов можно получить, отрегулировав положение медных колец затенения. Управляющий момент в индукционном ваттметре обеспечивается пружиной, закрепленной на шпинделе подвижной системы, которая также несет на себе стрелку. Демпфирование в этих приборах обеспечивается вихревыми токами, наводимыми в алюминиевом диске за счет потоков, создаваемых постоянным магнитом.

Токовая катушка пропускает линейный ток I₁, так что создаваемый ею поток прямо пропорционален линейному току I₁ и находится в фазе с ним.

φ₁ ꝏ I₁

Нажимная катушка шунтирующего магнита выполнена высокоиндуктивной, имеющей индуктивность L и пренебрежимо малое сопротивление.
