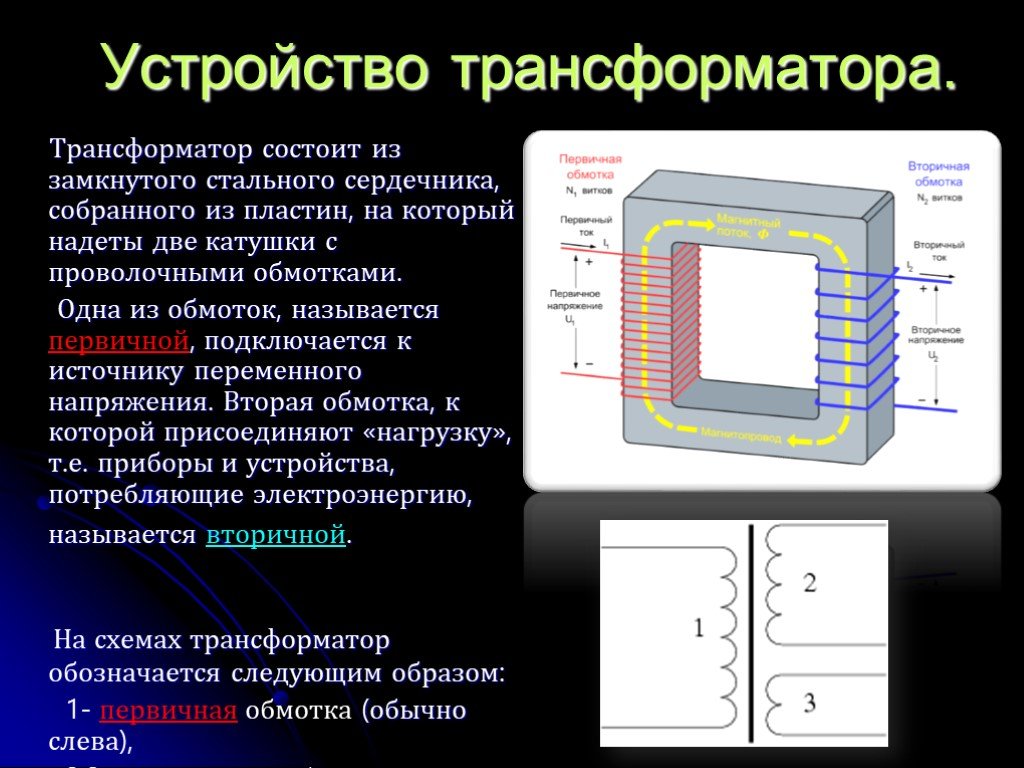

61) В каком режиме работает трансформатор напряжения?
Т.к. сопротивления обмоток вольтметров и других приборов, подключаемых к трансформатору напряжения, велики, то он практически работает в режиме холостого хода. В этом режиме можно с достаточной степенью точности считать, что
Схема включения измерительного трансформатора напряжения
62. В каком режиме работает трансформатор тока?

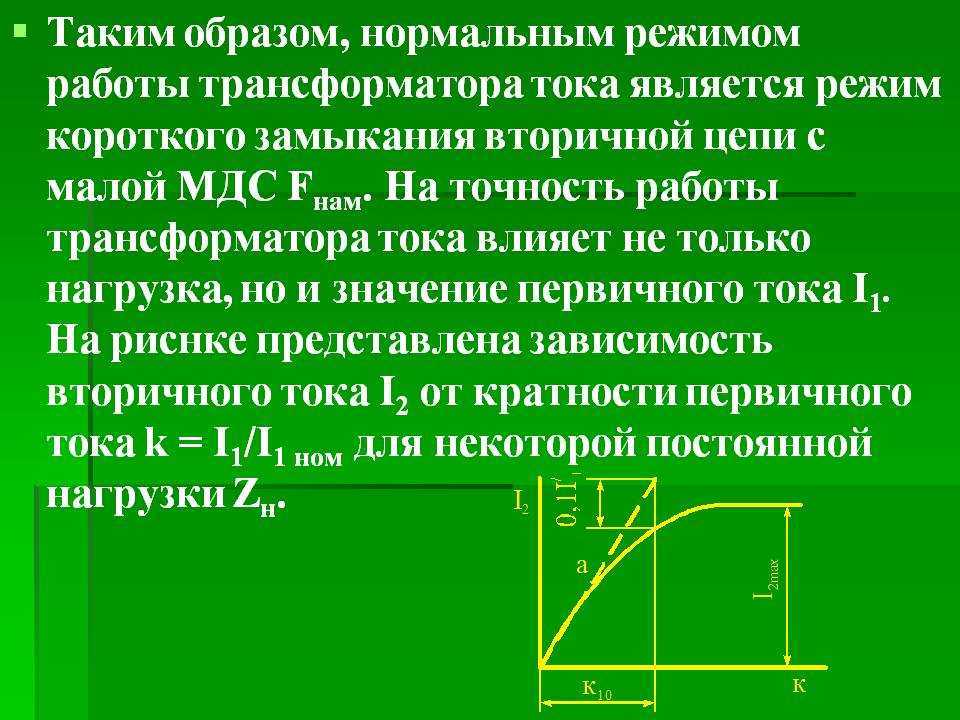

Трансформатор тока нормально работает в режиме короткого замыкания и не допускает работы в холостую.Сопротивления обмоток амперметров и других приборов, подключаемых к трансформатору тока, обычно малы. Поэтому он практически работает в режиме короткого замыкания, при котором токи I1 и I‘2 во много раз больше тока I0,(ток хх) и с достаточной степенью точности можно считать, что
63-64 Чем определяется погрешность коэффициента трансформации у измерительных трансформаторов?Чем определяется угловая погрешность у измерительных трансформаторов?
Реальный
коэффициент трансформации несколько
отличается от номинального.
Это
отличие характеризуется величиной
погрешности преобразования,
состоящей из двух составляющих — синфазной
и квадратурной.
Первая
характеризует отклонение по величине,
вторая отклонение по фазе вторичного
тока реального от номинального.
У трансформатора тока :
В действительности из-за наличия тока холостого хода в рассматриваемом трансформаторе и междувекторами этих токов имеется некоторый угол, отличный от 180° (рис. 3.34, в). Это создает относительную токовую погрешность
и угловую погрешность, измеряемую углом δi, между векторами и— .Погрешность δi считается положительной, если вектор — опережает вектор.
Угловая погрешность составляет 10… 120 угл. мин.
У трансформатора напряжения :
Так
как сопротивления обмоток вольтметров
и
других приборов, подключаемых к
трансформатору напряжения,
велики, то он практически работает в
режиме холостого
хода.
В этом режиме можно с достаточной
степенью
точности считать, что Ul = U‘2=U2k.
В действительности ток холостого хода I0 (а также небольшой ток нагрузки) создает в трансформаторе падение напряжения, поэтому, как видно из векторной диаграммы (рис. 3.33,
В измерительных трансформаторах напряжения различают два вида погрешностей:
а) относительную погрешность напряжения
б)
угловую
погрешность δu;
за
ее значение принимают угол
между векторами
и
—.
Она
влияет на результаты измерений,
выполненных с помощью ваттметров,
счетчиков, фазометров
и прочих приборов, показания которых
зависят не
только от силы тока и напряжения, но и
от угла сдвига
фаз между ними.
Измерительные трансформаторы используют главным образом для подключения электроизмерительных приборов в цепи переменного тока высокого напряжения.
Измерительный трансформатор тока своими руками

Бывают такие ситуации когда нужно контролировать большие токи в цепях переменного напряжения, например как контролировать ток в цепи сварочного аппарата, где ток достигает А. Для такого контроля отлично подходит трансформатор тока. Этот трансформатор нечем не отличается от обычного трансформатора, по сути это и есть обычный трансформатор с известным отношением витков первичной и вторичной обмотки. На схеме представлен пример трансформатора тока с током в первичной обмотке 6А, на выходе этого трансформатора напряжение 6В. Принцип работы такого трансформатора прост и рассчитывается все довольно просто 1.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Токовая защита нулевой последовательности своими руками
- Трансформатор тока и напряжения – советы электрика
- Как сделать трансформатор своими руками? (видео)
- Расчет трансформатора тока
- Причины, почему нельзя размыкать вторичную обмотку трансформатора тока
- Трансформаторы тока и напряжения
- Измерительные трансформаторы тока: особенности конструкции
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение трёхфазного счетчика через трансформаторы тока.
Токовая защита нулевой последовательности своими руками
Измерительные трансформаторы тока и напряжения применяются на промышленных предприятиях, в линиях электропередач для контроля различного электрического оборудования. Аварийность высоковольтных измерительных трансформаторов контролируется соответствующими системами. С их участием ведется учет потребления электричества.
Что собой представляют измерительные трансформаторы напряжения и тока, назначение и принцип действия установок будет рассмотрено далее. Высоковольтное измерительное оборудование включает в себя два типа устройств. В эту категорию устройств входят:. Первая категория приборов предназначена для работы вольтметров, фазометров, реле соответствующих типов.
В область работы измерительных трансформаторов тока входит осуществление функционирования амперметров и прочего подобного оборудования.
Представленные типы измерительных трансформаторов производятся с номинальной мощностью от 5 до нескольких сот ВА. Измерительные трансформаторы тока и напряжения предназначены для совместной работы с вольтметрами на В и амперметрами А. Измерительными преобразователями тока выполняется несколько особых функций. К ним подключаются установки, которые выполняют измерение работы оборудования в разных режимах.
Принцип действия, которым характеризуется трансформатор тока, обеспечивает несколько основных функций аппаратуры. К ним относится следующее:. Измерительные трансформаторы постоянного тока помимо перечисленных функций имеют в своем составе выпрямитель.
Вторичные цепи заземляются во всех трансформаторах в одной точке. При повреждении изоляции монтаж измерительных трансформаторов позволяет предотвратить перегрузку вторичного контура.
Измерительные трансформаторы постоянного тока, переменного тока представляют собой высоковольтный агрегат. Прибор нормально функционирует только при выполнении правил по эксплуатации, требований охраны труда.
Персонал знакомится со всеми установленными нормами, в каком режиме производится обслуживание, испытание измерительного оборудования.
Сотрудники допускаются до работы с трансформатором только после полного инструктажа. Персонал должен знать, при каких условиях производится испытания, осмотр, поверка и ремонт измерительных трансформаторов. В противном случае даже при условии правильного монтажа работу технической установки могут нарушить неправильные действия сотрудников. Принцип устройства конструкции запрещает размыкать вторичную обмотку в трансформаторе, которая находится под напряжением. Такому действию сопутствует нарушение изоляции.
Потребуется произвести ее замену. Сердечник перегревается. Нормальный режим работы нарушается. В процессе постоянных перегрузок трансформатору становится невозможно выполнять возложенные на него действия. Работает в этом случае неправильно и первичная обмотка.
Здесь появляется замыкание. Это также приводит к замене контура. Чтобы переключить в процессе испытаний в схеме при подведенном электрическом токе, предварительно вторичную катушку закорачивают.
Испытание оборудования определяет не только погрешность, но и ряд других показателей. В ходе поверки вычисляется коэффициент трансформации, производится техническое освидетельствование качества изоляции контуров, состояние сердечника. Исследуется вопрос о том, выполняется ли установкой возложенные на нее функции, соответствует ли полярность обмоток заданным производителем характеристикам.
При проведении технического освидетельствования соответствия оборудования нормативным требованиям производится контроль вторичных цепей. В случае выявления отклонений, дефектов, требуется замена комплектующих. В зависимости от назначения аппаратура должна демонстрировать заявленные производителем характеристики.
Измерительные трансформаторы напряжения применяются для понижения напряжений первичного контура с уровня , 40, 6, 10 кВ и т. Таким трансформаторам доступно выполнять ряд функций:.
По принципу функционирования измерительные трансформаторы напряжения приближаются к режиму холостого хода. Установки работают с постоянным и переменным током, которые соответствуют назначению. Мы уже писали про трансформаторы НТМИ, подробнее читайте здесь. Конструкция приборов измерительного типа схожа на обычные силовые разновидности оборудования. Агрегат имеет первичную и вторичную одну или несколько обмотки. Активная часть включает в себя серечник из специальной электротехнической стали.
Материал набран в виде пластин определенной конфигурации. Первичный контур имеет большее количество витков, чем на вторичной катушке. На него подается напряжение от сети. К выводам вторичной обмотки подсоединяется ваттметр или иное подобное измерительное оборудование. Оно характеризуется высоким сопротивлением.
Поэтому в ходе нормальной работы по вторичной обмотке подается ток с малым значением. На выходе устройство может коммутироваться с различными реле, вольтметром, ваттметром.
Принцип действия системы похож на работу силового оборудования. Работа производится с переменным значением электрического тока. Чтобы преобразовать его в постоянную величину, используется в конструкции выпрямитель. Перед монтажом, запуском в эксплуатацию производится испытание представленного оборудования. При измерениях выполняется изучение режимов работы поверяемых агрегатов, а также контроль изоляционных слоев.
В измерительном процессе применяется соответствующая техника. Поверка производится в условиях производства оборудования. После монтажа также необходимо производить соответствующую оценку работы оборудования заявленным характеристикам. Если будут выявлены отклонения, выполняется ремонт измерительных трансформаторов. Периодически в соответствии с условиями эксплуатации производится техническое обслуживание агрегата.
На это влияет тип конструкции. Соответствующее обслуживание аппаратуры позволяет избежать сбоев в работе системы, непредвиденных поломок, остановок в работе.
Установкой, обслуживанием представленной техники имеет право заниматься только квалифицированный персонал. В противном случае это будет небезопасно для сотрудников.
Неправильное обслуживание приводит к нарушению работы техники. Рассмотрев особенности измерительных преобразовательных приборов, можно понять их отличие, особенности эксплуатации и обслуживания. Это поможет подобрать оборудование, необходимое для обеспечения соответствующих потребителей электрическим током заданного значения. Измерительный трансформатор тока — это устройство, предназначенное для контроля и измерения напряжения, тока, фазы электрического сигнала в контролируемой цепи.
Он применяется только в тех случаях, когда нет возможности использовать стандартные приборы для определения величины различных показателей. Этот полезный прибор можно купить по сравнительно небольшой цене или изготовить своими руками.
Перед тем как определить, для чего нужен трансформатор тока, необходимо подробно изучить его устройство, назначение, разновидности и основные преимущества. Вся эта информация поможет выбрать максимально эффективную модель для каждой конкретной установки.
Измерительный трансформатор используется не так часто, как другие виды этого прибора. Это обусловлено его узкой направленностью, которая позволяет максимально качественно выполнять возложенную на него функцию. Назначение трансформатора тока может быть разнообразным. Наиболее часто используют устройства такого типа в следующих целях:.
Устройство токового трансформатора отличается своей простотой и доступностью. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок. Прибор включает в себя следующие составные части:. Технические характеристики всех измерительных трансформаторов тока описываются несколькими основными параметрами.
Они обязательно указываются в паспорте устройства или другой прилагаемой документации.
Специалисты рекомендуют по этим показателям выбирать модель прибора, которую мастер может установить на ту или иную конструкцию. Главные параметры:. Для того чтобы лучше понять принцип действия и назначение трансформаторов тока, необходимо рассмотреть все достоинства и недостатки этого устройства.
Положительных сторон намного больше, поэтому приборы пользуются популярностью у потребителей. Несмотря на большое количество достоинств, у измерительных трансформаторов есть и несколько недостатков.
Их обязательно нужно брать во внимание перед покупкой устройства и началом его использования. В противном случае можно столкнуться с различными трудностями, которые осложнят работу прибора и увеличат вероятность возникновения поломок.
Измерительные токовые трансформаторы выпускаются различных типов. Все они имеют одно и то же назначение, но отличаются составными элементами и принципом действия. Каждая разновидность применяется для достижения определённых целей, что позволяет выбирать оптимальный вариант для каждого случая.
Трансформатор тока и напряжения – советы электрика
Бывают в жизни ситуации, когда нужен трансформатор для конкретных случая. К примеру, сгорел сетевой тр-р в любимом приемнике, а такого для замены нет, и возможности достать аналогичный нет. Зато есть всевозможные другие тр-ры от старой техники, которые валяются без дела, вот их можно попробовать использовать как доноров или же самому переделать под конкретные параметры. Далее мы расскажем, как сделать трансформатор своими руками в домашних условиях, предоставив все необходимые расчетные формулы и инструкцию по сборке. Трансформатор — название слова происходит от латинского transformare, что в переводе означает превращать. Общепринятое определение для него следующее: трансформатор — это устройство, которое, используя явление электромагнитной индукции, способно изменять амплитуду напряжения без изменения формы и частоты сигнала. Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения.
Датчик тока PPAS Измерительный трансформатор тока, 0,04А. Дежурный блок питания своими руками. Простая схема. (PCBWay) — YouTube .
Как сделать трансформатор своими руками? (видео)
Большинство электронных устройств для своей работы нуждаются в определённом типе питания, отличающегося от поступающего из промышленной сети. Одним из видов таких устройств является тороидальный трансформатор. Прибор нашёл широкое применение в различных областях энергетики, электроники и радиотехники. Наиболее часто трансформаторы используются в электрических сетях и в блоках питания всевозможной электронной техники. Трансформатор — название слова происходит от латинского transformare, что в переводе означает превращать. Общепринятое определение для него следующее: трансформатор — это устройство, которое, используя явление электромагнитной индукции, способно изменять амплитуду напряжения без изменения формы и частоты сигнала. Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения.
Такие трансформаторы называют понижающими или повышающими. При этом следует отметить, что существуют и такие приборы, которые оставляют величину синусоидального сигнала без изменения, они называются гальваническими или дроссельными. Трансформатор в своей конструкции имеет две или более обмотки с индуктивной связью.
Расчет трансформатора тока
В схемах измерения тока как при непосредственном включении приборов, так и при включении их через измерительные трансформаторы тока применяют только амперметры. Схемы включения амперметров через трансформаторы тока показаны на рис. Трансформатор тока обеспечивает погрешность измерения, соответствующую его классу точности только при измерении тока в определенном диапазоне, причем сопротивление нагрузки во вторичной обмотке не должно превышать заданного значения. Так, класс точности трансформаторов тока типа ТС-0,5 при сопротивлении нагрузки 1,6 Ом будет 1,0.
Расчет on-line трансформатора тока. Оглавление :: Поиск Техника безопасности :: Помощь.
Причины, почему нельзя размыкать вторичную обмотку трансформатора тока
Без электроснабжения невозможно представить нашу жизнь. Чтобы электрическая система работала без сбоев или не пришла в негодность из-за неисправности в кабеле или в силовом оборудовании, её параметры необходимо контролировать, замерять. Диагностика, заключающаяся в проведении электрических измерений, способна выявить причины сбоев и вовремя устранить их. Для этого применяются приборы, измеряющие величины токов, напряжений, мощности. Но если в электроустановках с низким напряжением возможно подключение измерительных приборов напрямую, непосредственно к измеряемому узлу, то в высоковольтных цепях проблематично отследить параметры без применения измерительных трансформаторов. В электроустановках напряжение доходит до кВ и выше, а токи устанавливаются в десятки килоампер и более.
Трансформаторы тока и напряжения
Что за измерительный трансформатор? Я вот думал трансформатор это когда изменяется сила тока и напряжение.
А как трансформатор может измерять? Если нужно измерить большие токи, применяют понижающие трансформаторы тока. При протекании тока через первичную обмотку, наводится ток во вторичной, но он меньше как раз на коэффициент трансформации реального тока. Вторичная обмотка замкнута через измерительный прибор. Если разомкнуть ее под нагрузкой, ток резко увеличится, и результат мы видим на фото.
Одновитковые и многовитковые трансформаторы тока. Тема сегодняшней статьи познакомит Вас с одновитковыми и многовитковыми.
Измерительные трансформаторы тока: особенности конструкции
Ранее я уже объяснял что такое коэффициент трансформации ТТ , сейчас же в продолжении- объясню принцип действия ТТ и его устройство. Речь буду вести о ТТ на 0,4кВ, то есть что применяются допустим в трехфазных щитах учета с пятиамперными счетчиками электроэнегрии. Видео не редактировал и ничего не обрезал, дубль был один и единственный, поэтому местами может показаться немного затянутым, но- судить вам, дорогие друзья!
Кроме трансформаторов, питающих электрооборудование, есть устройства, которые используются для измерения тока.
Это трансформаторы тока ТТ. Эти приборы отличаются от обычных электротрансформаторов, в которых режим холостого хода разомкнутые вывода вторичной катушки является нормой. Если вторичную обмотку трансформатора тока ТТ разомкнуть, то устройство может выйти из строя. Трансформатор тока — это небольшой электротрансформатор, обычно мощностью 5Вт, в котором первичная катушка намотана толстым проводом или шиной.
Трансформатор тока ТТ — статическое электромагнитное устройство, где первичная обмотка подсоединена к источнику питания, а вторая — к измерительным или защитным аппаратам, обладающим малым сопротивлением. Преобразователи широко применяются для измерения величины тока и в агрегатах релейной защиты энергетических систем.
Мощные электротехнические установки могут работать с напряжением несколько сот киловольт, при этом величина тока в них может достигать более десятка килоампер. Естественно, что для измерения величин такого порядка не представляется возможным использовать обычные приборы.
Даже если бы таковые удалось создать, они получились бы довольно громоздкими и дорогими. Помимо этого, при непосредственном подключении к высоковольтной сети переменного тока повышается риск поражения электротоком при обслуживании приборов. Избавиться от перечисленных проблем позволило применение измерительных трансформаторов тока далее ИТТ , благодаря которым удалось расширить возможности измерительных устройств и обеспечить гальваническую развязку.
Схема подключения трансформатора тока предполагает использование первичной и вторичной обмотки с учетом коэффициента относительной погрешности. Двойное замыкание — это достаточно частая аварийная ситуация на подстанциях, которые уже не выдерживают прикладываемой к ней нагрузке. Это связано с тем, что количество потребителей и уровень мощности с каждым годом растет, а энергоснабжение замену подстанций и линий не проводит.
