Единицы измерения давления и расхода сжатого воздуха принятые в компрессорной технике

В технике применяется несколько различных единиц измерения давления и расхода сжатого воздуха.

Единицы измерения давления.

Официально признанной системой единиц измерений является СИ (SI). Единицей измерения давления в ней является Паскаль, 1Па(Pa) = 1Н/м². Производные от этой единицы 1 кПа=1000 Па и 1 МПа=1000000 Па. В различных отраслях техники, также, используются единицы измерения давления, не входящие в эту систему: миллиметр ртутного столба (мм. рт. ст. или тор), миллиметр водного столба, физическая атмосфера (атм.), техническая атмосфера (1 ат.= 1 кгс/см²), бар. В англоязычных странах популярностью пользуется фунт на квадратный дюйм (pounds per square inch или PSI). Соотношения между этими единицами см. в таблице.

   МПа  бар  атм  кгс/см²  PSI  мм рт.
ст.		 мм вод.ст.
 1 МПа  1  10  9,8692  10,197  145,04  7500,7  1,01972*105
 1 бар  0,1  1
 0,98692		  1,0197  14,504  750,07  1,01972*104
 1 атм  0,10133  1,0133  1  1,0333  14,896  760
 1,0332*104
 1 кгс/см2  0,098066  0,98066  0,96784  1  14,223  735,6  104
 1 PSI  6,894 кПа  0,068946
 0,068045		  0,070307  1  51,715  703,0705
 1 мм рт. ст.  133,32 Па  1,333*10-3  1,316*10-3
 1,359*10-3		  0,01934  1  13,5951
 1 мм вод. ст.  9,8066 Па  9,80665*10-5  9,67841*10-5  10-4  0,001422  7,3556*10-2  1

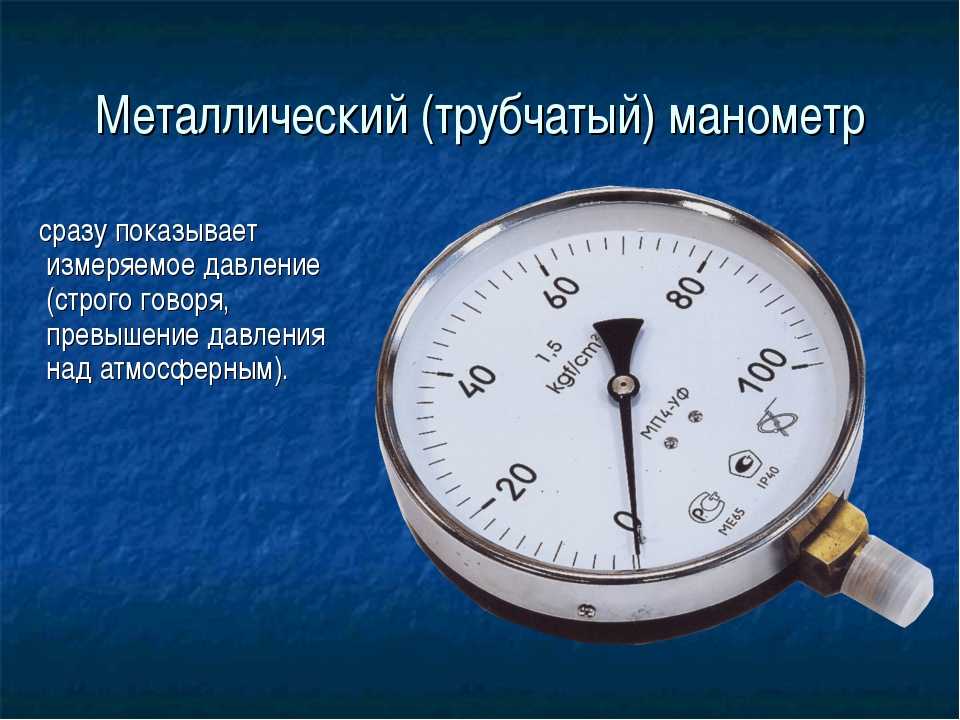

Значение давления может отсчитываться от 0 (абсолютное давление) или от атмосферного (избыточное давление). Если давление измеряется в технических атмосферах, то абсолютное давление обозначается как ата, а избыточное — как ати, например, 9 ата, 8 ати.

Единицы измерения производительности по сжатому воздуху (газу).

Производительность компрессоров измеряется как объем сжимаемого газа за единицу времени. Основная применяемая единица — метр кубический в минуту (м³/мин).

Используются также единицы: л/мин. (1 л/мин=0,001 м³/мин.), м³/час (1 м³/час =1/60 м³/мин.), л/сек (1 л/сек = 60 л/мин. = 0,06 м³/мин.).

Производительность приводят, как правило, либо для условий (давление и температура газа) всасывания, либо для нормальных условий. Физические нормальные условия: давление 101,325 кПа (760 мм. рт .ст), температура 273,15 К (0 С), влажность 1,293 кг/м³; нормальные условия по ГОСТ 12449-80 давление 101,325 кПа (760 мм. рт .ст), температура 293 К (20 С), влажность 1,205 кг/м³.

В случае с физическими нормальными условиями, перед единицей объема ставят букву «н» (например, 5 нм³/мин).

В случае с нормальными условиями по ГОСТ 12449-80 или ISO 1217, то перед единицей объема ставят букву «н», но обязательно добавляют что имеются в виду нормоусловия по ГОСТ 12449-80 или ISO 1217 (например, 5 нм³/мин по ГОСТ 12449-80).

В англоязычных странах в качестве единицы производительности используют кубический фут в минуту (cubic foot per minute или CFM). 1 CFM = 28,3168 л/мин. = 0,02832 м³/мин. 1 м³/мин = 35,314 CFM.

Единицы теплоты



“…- Сколько попугаев в тебе поместится, такой у тебя рост.
– Очень надо! Я не стану глотать столько попугаев!…”

Из м/ф “38 попугаев”

В соответствии с международными правилами СИ (международная система единиц измерения) количество тепловой энергии или количество тепла измеряется в Джоулях [Дж], также существуют кратные единицы килоДжоуль [кДж] = 1000 Дж., МегаДжоуль [МДж] = 1 000 000 Дж, ГигаДжоуль [ГДж] = 1 000 000 000 Дж. и пр. Эта единица измерения тепловой энергии является основной международной единицей и наиболее часто используется при проведении научных и научно-технических расчётов.

Однако, все из нас знают или хотя бы раз слышали и другую единицу измерения количества теплоты (или просто тепла) это калория, а также килокалория, Мегакалория и Гигакалория, что означают приставки кило, Гига и Мега, смотреть пример с Джоулями выше. В нашей стране исторически сложилось так, что при расчёте тарифов за отопление,  будь то отопление электроэнергией, газовыми или пеллетными котлами принято считать стоимость именно одной Гигакалории тепловой энергии.

Так что же такое Гигакалория, килоВатт, килоВатт*час или килоВатт/час и Джоули и как они связаны между собой?, вы узнаете в этой статье.

Итак, основная единица тепловой энергии это, как уже было сказано, Джоуль. Но прежде чем говорить об единицах измерения необходимо в принципе на бытовом уровне разъяснить что такое тепловая энергия и как и для чего её измерять.

Всем нам с детства известно, чтобы согреться (получить тепловую энергию) нужно что-то поджечь, поэтому все мы жгли костры, традиционное топливо для костра – это дрова.   Таким образом, очевидно, при горении топлива (любого: дрова, уголь, пеллеты, природный газ, солярка) выделяется тепловая энергия (тепло).  Но, чтобы нагреть, к примеру, различные объёмы воды требуется разное количество дров (или иного топлива). Ясно, что для нагрева двух литров воды достаточно нескольких пален в костре, а чтобы приготовить полведра супа на весь лагерь, нужно запастись несколькими вязанками дров. Чтобы не измерять такие строгие технические величины, как количество теплоты и теплота сгорания топлива вязанками дров и вёдрами с супом, теплотехники решили внести ясность и порядок и договорились выдумать единицу количества теплоты. Чтобы эта единица была везде одинаковая её определили так: для нагрева одного килограмма воды на один градус при нормальных условиях (атмосферном давлении) требуется 4 190 калорий, или 4,19 килокалории, следовательно, чтобы нагреть один грамм воды будет достаточно в тысячу раз меньше теплоты – 4,19 калории.

Калория связана с международной единицей тепловой энергии – Джоулем следующим соотношением:

1 калория = 4,19 Джоуля.

Таким образом, для нагрева 1 грамма воды на один градус потребуется 4,19 Джоуля тепловой энергии, а для нагрева одного килограмма воды 4 190 Джоулей тепла.

В технике, наряду с единицей измерения тепловой (и всякой другой) энергии существует единица мощности и, в соответствии с международной системой (СИ) это Ватт. Понятие мощности также применимо и к нагревательным приборам. Если нагревательный прибор способен отдать за 1 секунду 1 Джоуль тепловой энергии, то его мощность равна 1 Ватт.  Мощность, это способность прибора производить (создавать) определённое количество энергии (в нашем случае тепловой энергии) в единицу времени. Вернёмся к нашему примеру с водой, чтобы нагреть один килограмм (или один литр, в случае с водой килограмм равен литру) воды на один градус Цельсия (или Кельвина, без разницы) нам потребуется мощность  1 килокалория или 4 190 Дж. тепловой энергии. Чтобы нагреть один килограмм воды за 1 секунду времени на 1 грдус нам нужен прибор следующей мощности:

4190 Дж. /1 с. = 4 190 Вт. или 4,19 кВт.

Если мы хотим нагреть наш килограмм воды на 25 градусов за ту же секунду, то нам потребуется мощность в двадцать пять раз больше т.е.

4,19*25 =104,75 кВт.

Таким образом, можно сделать вывод, что пеллетный котёл мощностью 104,75 кВт. нагревает 1 литр воды на 25 градусов за одну секунду.

Раз мы добрались до Ватт и килоВатт, следует и о них словечко замолвить. Как уже было сказано Ватт – это единица мощности, в том числе и тепловой мощности котла, но ведь кроме пеллетных котлов и газовых котлов человечеству знакомы и электрокотлы, мощность которых измеряется, разумеется, в тех же килоВаттах и потребляют они не пеллеты и не газ, а электроэнергию,  количество которой измеряется в килоВатт часах. Правильное написание единицы энергии килоВатт*час (именно, килоВатт умножить на час, а не разделить), запись кВт/час – является ошибкой!

В электрокотлах электрическая энергия преобразуется в тепловую (так называемое, Джоулево тепло), и , если котёл потребил 1 кВт*час электроэнергии, то сколько же он выработал тепла? Чтобы ответить на это простой вопрос, нужно выполнить простой расчёт.

Преобразуем килоВатты  в  килоДжоули/секунды (килоДжоуль в секунду), а часы в секунды: в одном часе 3 600 секунд, получим:

1 кВт*час =[ 1 кДж/с]*3600 c.=1 000 Дж *3600 с = 3 600 000 Джоулей или 3,6 МДж.

Итак,

1 кВт*час = 3,6 МДж.

В свою очередь, 3,6 МДж/4,19 = 0,859 Мкал = 859 ккал = 859 000 кал. Энергии (тепловой).

Теперь перейдём к Гигакалории, цену которой на различных видах топлива любят считать теплотехники.

1 Гкал = 1 000 000 000 кал.

1 000 000 000 кал. = 4,19*1 000 000 000 = 4 190 000 000 Дж.= 4 190 МДж. = 4,19 ГДж.

Или зная, что 1 кВт*час = 3,6 МДж пересчитаем 1 Гигакалорию на килоВатт*часы:

1 Гкал =  4190 МДж/3,6 МДж = 1 163 кВт*часов!



Если прочитав данную статью вы решили, проконсультироваться со специалистом нашей компании по любому вопросу, связанному с теплоснабжением, то вам Сюда!
