Устройство светодиодов и принцип работы

В прошлой статье я рассказал о том, каким образом и на какие виды и типы подразделяют светодиоды. Мы определились, что ни один из видов не похож друг на друга. Точнее — конструкция светодиодов не аналогична друг другу. А вот устройство светодиодов практически похожее.

Сегодня рассмотрим каким образом устроены большинство LEDs. За основу возьмем статью, о которой упоминалось выше.

[contents]

Но для начала нам стоит посмотреть на принцип работы светодиодов.

Принцип работы светодиодов

---

Чтобы не утруждать Вас научными терминами попробую все рассказать на пальцах. Все светодиоды имеют p-n-p переход. Электронно-дырочный переход. В процессе легирования материал n-типа насыщается положительными электронами, а в материале p-типа атомы насыщаются дырками. Дырки – места на внешних электронных орбитах атомов, где отсутствуют электроны.

После подачи на чип напряжения электроны и дырки в p и n материалах начинают занимать место в p-n переходе. Как только носители заряда подходят к p-n-переходу, электроны вводятся в материал р-типа.

Если к n-материалу приложить отрицательное напряжение, через диод пойдет электрический ток от материал n-типа к p-типу. Такой процесс называется прямым смещением.Поэтому материал из которого производят светодиод выбирают таким образом, чтобы испускаемые фотоны находились в видимой области спектра. Каждый материал испускает фотоны со своей длиной волны, отчего зависят цвета света.

Устройство светодиодов индикаторных

---

Первенцами в светодиодной промышленности можно назвать индикаторные светодиоды 3мм и т.п. типа. Устройство светодиодов индикаторных конструкционно  отличается от SMD, COB и filament диодов.

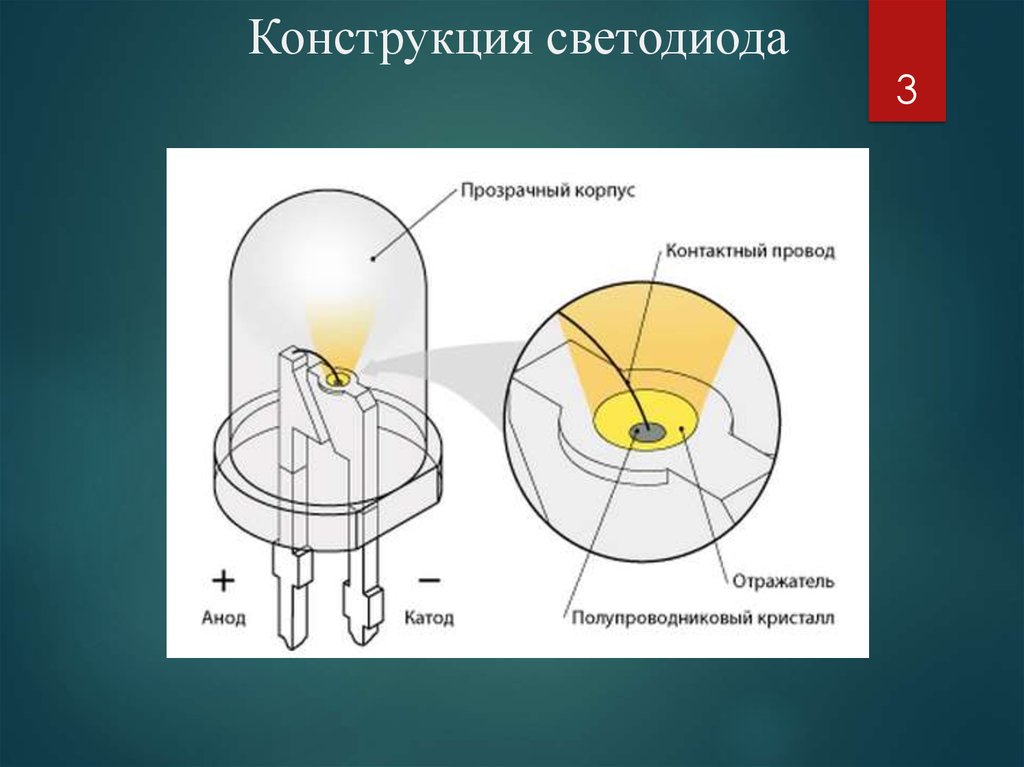

На графической картинке мы видим, что устройство 3 мм диодов не сложное. Линзу производят из эпоксидной смолы. Есть и другие материалы, но как точно они называются я сейчас не припомню. Я уже давно перестал следить за тем, как идет «жизнь» данных светодиодов. Они мне не интересны. Если кто-то желает дополнить мой материал, то милости прошу в комментарии.)

В корпус интегрированы анод и катод. Светодиодный кристалл помещают в рассеиватель. От анода к кристаллу припаивается проводник. Как правило выполнен он из золота. Более дешевые модели ( китайские ) оснащаются медными проводниками.

На этом вся сложность и заканчивается. Далее остается только не ошибиться с определением «плюса и минуса». В зависимости от конструкции линзы свет может рассеиваться до 90 градусов.

Устройство индикаторного светодиода – «Пиранья»

---

Маломощные светодиоды. За счет того, что конструкционно на них размещаются четыре пина, увеличивается механическая прочность. Большое распространение этот вид диодов получил в автомобилестроении. Устройство LEDs пиранья понятно из картинки. Как говорится — без комментариев. Ну и дополню еще, что у данного типа полупроводников отмечается более качественная теплопроводность.

Устройство светодиода на основе волокон

---

Интересная разработка, которая появилась в конце 2015 года. Разработка представлена корейскими учеными института науки передовых технологий ((Korea Advanced Institute of Science and Technology, KAIST).

Как заявляют ученые, в скором будущем технология получения волоконных светодиодов станет основой создания источников света на волокнах различны тканей. Сейчас мощность у них очень маленькая и составляет всего 0,3 Вт. Подождем, посмотрим, когда удасться перенести их в группу осветительных. Сейчас же посмотрим на устройство светодиодов из волокон.

Основой будущих диодов является волокно терефталата полиэтилена. погруженного в раствор PEDOT:PSS (poly(3,4-ethylenedioxythiophene) polystyrene sulfonate. Следующим этапом происходит сушка волокна при 130 градусах в течении получаса. На просушенную заготовку наносят OLED раствор poly-(p-phenylenevinylene) polymer organic LED (OLED) имеющий желтое свечение. Затем будущий диод снова отправляют в сушку и покрывают слоем фторида лития-алюминия (Lithium Fluoride/Aluminum (LiF/Al)).

Устройство осветительных мощных светодиодов

---

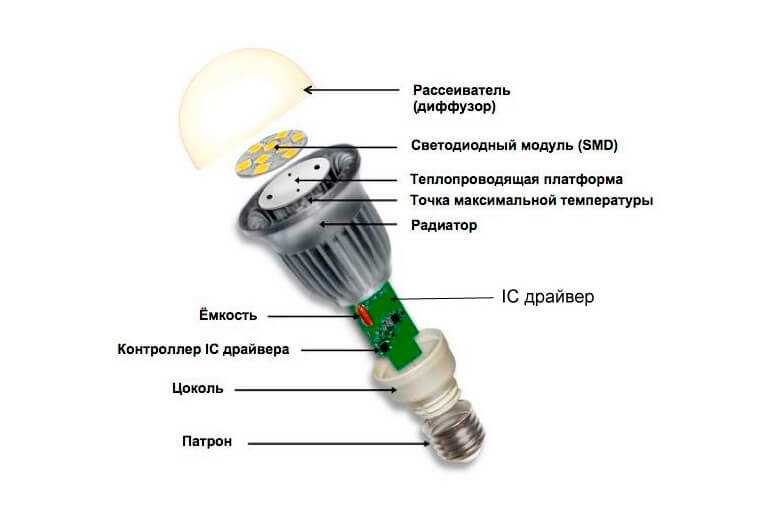

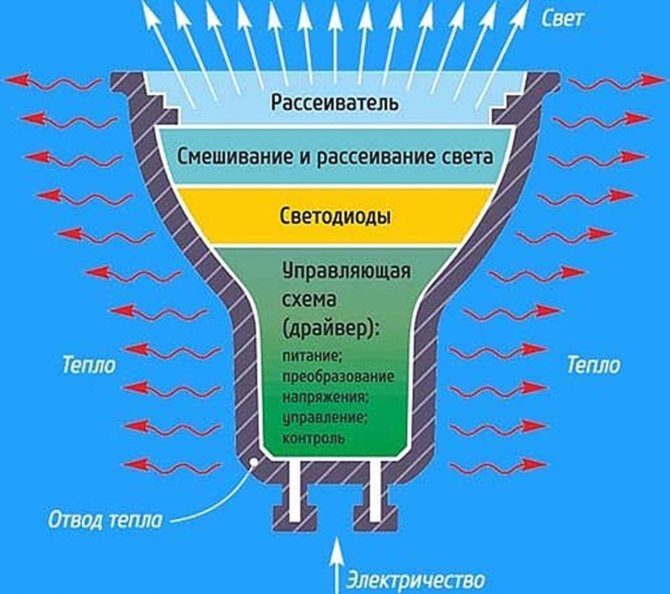

Устройство осветительных мощных диодов несколько отличается от тех, что мы рассматривали выше. Общая конструкция состоит из корпуса с кристаллом, подложку. Также на подложке монтируются выводные контакты. проводники кристаллов, теплоотвод и линзы.

По сравнению с индикаторными устройство осветительных имеет одно существенное различие. А именно, наличие теплоотвода. Индикаторные полупроводники маломощные, а следовательно практически не выделяют тепла. А если таковое и имеется. то легко рассеивается в линзе. Осветительные не могут похвастаться таким счастьем. Их припаивают к алюминиевой подложке для более быстрого распространения тепла. Ну и для тех, кто еще не понял — теплоотвод необходим для большинства светодиодов.

Некоторые различия также можно наблюдать и в устройствах SMD и COB чипах. Первые имеют как правило один кристалл ( есть исключения. в частности SMD 3528 ). COBовские имеют большее количество кристаллов и заливаются единым слоем люминофора.

Устройство светодиодов filament — филаментных

---

Первое упоминание о филаментных светодиодах датируется 2008 годом. Однако, настоящее признание пришло к ним только в 2014-2015 году, когда на их основе стали выпускать лампы.

Сами по себе led filament — ни что иное, как отрезок из сапфира или стекла диаметром до 1.5 мм и длиной 3 см. Разные источники относят филаменты или  к COB или COG ( chip on glass ). Это зависит от того, на какой подложке будет расти светодиод. Для удешевления процесса большинство маленьких производителей используют стеклянную подложку. Дешевизна — не единственное преимущество филаментов. Расположенные на нем диоды способны распространять свет на 360 градусов. Чего мы не сможем добиться. если будем применять обычные СМД или СОБ полупроводники. Стекло по сравнению с сапфиром плохо передает тепло, плюс к этому очень хрупкое. Поэтому, если заказывать лампы на основе филаментов, то необходимо просить продавцов о тщательной упаковке.

Устройство светодиодов filamen led основано на размещении 28 кристаллов на один отрезок последовательно. Для получения более теплого свечения в линейку добавляют красные диоды. Число кристаллов от этого не меняется. Их всегда будет только 28. Вся полученная конструкция заливается люминофором. Каждый отрезок потребляет от 0,8 до 1,3 Вт.

Далее полученные отрезки формируют в единое целое и «замуровывают» в колбу. Вот… На основании этой статьи родилась мысль написать статью о производстве именно филаментных ламп…

Филаментными диодами мы завершаем сегодняшнюю статью об устройстве светодиодов. В принципе, все идентично. За исключением лишь некоторых моментов. Так как мир не стоит на месте, то скорее всего будут появляться новые виды светодиодов. Возможно будет другое устройство. И если доживу, то обязательно буду дополнять этот материал. Если что-то пропустил, то прошу указать на это. Принимается только конструктивная критика).

Вывод об устройстве светодиодов

---

Решил не много дополнить материал. Времени особо нету сейчас переделывать статью, поэтому даю ссылку на свою другую работу, в которой рассказано устройство светодиода MCOB. На сегодняшний момент это самый продвинутый вид светодиодов. Как только соберусь с силами и «подточу» материал об MCOB, чтобы воткнуть его в эту статью,так сразу и опубликую. А пока — простите и сильно не пинайте.

устройство, принцип работы, обзор конструкций

Наверняка в наше время нет таких людей, которые ни разу не сталкивались со светодиодами. Ведь сейчас они повсюду – их используют и для простых фонариков, и для ламп домашнего освещения, и для фонарных столбов на улицах, и для автомобилей, и даже для чайников с подсветкой. И это не удивительно, ведь на данный момент более экологичного и энергосберегающего, да к тому же еще и столь компактного вида осветительных приборов не существует.

Конечно, почти каждый видел свечение работающего LED-компонента и знает, что такое светодиод, но очень многие даже представления не имеют, как устроен этот элемент освещения. А ведь такие знания могут пригодиться, и потому имеет смысл попытаться разъяснить устройство светодиода и принцип его работы, рассказать о существующих в наше время видах и модификациях.

Вообще начало этим компактным световым элементам было положено в середине прошлого столетия и применялись они лишь для индикации подсветки в различных приборах, т. к. свет их был не очень ярким, можно сказать, даже тусклым. Однако все изменилось в конце ХХ века с появлением синего светового диода, а уже после появились яркие элементы подобного типа зеленого, желтого и белого цвета.

Светодиод представляет собой миниатюрный световой прибор в корпусе из литого пластика различных цветов с двумя и более контактами на основе кристалла. На сегодняшний день это довольно распространенный вид освещения.

Кто-то может сказать, что в эти дебри не стоит и лезть, что это все очень сложно, но на самом деле светодиоды просты, как все гениальное, и понять, как работает светодиод, не составит труда. Итак, приступим.

Содержание

1. Классификация светодиодов
2. DIP
3. SMD
4. СОВ (Chip-On-Board)
5. Принцип действия светодиода
6. Спектры излучения
7. Преимущества

Классификация светодиодов

Две различные конструкции светодиодов

Классифицируют светодиоды по многим характеристикам, но основной из них является небольшая технологическая разница в устройстве, которая вызвана различием по электрическим параметрам, равно как и областью использования осветительного прибора на кристаллах. А из чего состоит светодиод, можно увидеть на картинке выше.

Различают несколько конструкций светодиодов в зависимости от того, как он устроен.

DIP

Имеет корпус в виде цилиндра на два контакта. Это первый из изобретенных светодиодов. Сама его оболочка из эпоксидной смолы, закругленная сверху, работает как линза, направляя световой поток в нужном направлении. Выводные контакты утапливаются ножками в специальные отверстия печатной платы и припаиваются. Сам излучатель располагается на катоде, имеющем форму флажка и присоединенном к аноду тонким проводком.

Различные модификации могут иметь и два, и три кристалла различных цветов, объединенных одним корпусом с двумя-четырьмя выводами. К тому же некоторые могут быть оборудованы и встроенным микроконтроллером, который управляет режимами включения или задает время мерцания кристаллов.

Подобные DIP-элементы являются слаботочными. Используют их в основном, как индикаторы или в качестве световых элементов гирлянд.

DIP-светодиод

Конечно, как и любой прибор, его пытались усовершенствовать с целью наращивания светового потока, в результате чего был произведен более высокотехнологичный светодиод в том же корпусе на четыре вывода. Такая конструкция светодиода была названа «пиранья».

Но увеличившийся световой поток привел, естественно, и к увеличению элемента, и к нагреву кристаллов, в результате этого «пиранья» не получила широкого применения. Ну а при появлении на рынке радиоэлектроники SMD-компонентов, имеющих другое строение, смысл в производстве подобных светодиодов и вовсе пропал.

SMD

Данный компонент на кристаллах отличен от предыдущего в первую очередь тем, что его монтаж производится непосредственно на поверхность печатной платы. По сути, его изобретение произвело прорыв в данной области. И если при монтаже DIP-светодиодов можно был крепить элементы лишь только по одной стороне платы, т. к. токопроводящие дорожки находились на другой, то с приходом SMD-компонентов появилась возможность монтировать двухсторонние печатные платы.

Это, вкупе с более мелкими габаритами элементов, позволило значительно снизить размеры приборов на их основе и полностью автоматизировать процесс сборки печатных плат.

На сегодняшний день подобные светодиоды являются самыми востребованными и используются для изготовления различных световых приборов. Основание корпуса SMD-светодиода, сверху которого закреплен кристалл, служит ему также и радиатором. К тому же слой люминофора между линзой и полупроводником (от чего зависит цвет светодиода) может иметь различный состав и позволяет нейтрализовать излучение ультрафиолета.

SMD-светодиод

Есть и такие SMD-светодиоды, у которых нет линзы. Такой элемент выпускается в форме прямоугольника или квадрата и имеет более широкий угол излучения.

СОВ (Chip-On-Board)

Расшифровка названия данного компонента в переводе с английского звучит как «чип на доске». Новейшая разработка, которая, скорее всего, очень скоро станет лидером среди светодиодов в создании искусственного освещения.

Отличаются подобные компоненты тем, что на алюминиевом основании (подложке) посредством диэлектрического клея закрепляется не один, а множество кристаллов, не имеющих корпусов, а после готовая матрица покрывается полностью люминофором.

В итоге получившийся таким образом светодиод равномерно распределяет световой поток, исключающий тенеобразование.

Существует и еще одна разновидность светодиодов СОВ – это компоненты, созданные по технологии COG (Chip-On-Glass, что означает «чип на стекле»). Кристаллы здесь размещены не на алюминиевой подложке, а на стеклянной. Как раз на основе светодиодов, созданных по такой технологии, появилась возможность производства довольно известных филаментных ламп, которые работают от сети с напряжением 220 вольт. Излучателем в них служит стержень из стекла с кристаллами, на которые нанесен слой люминофора.

СОВ-светодиод

Принцип действия светодиода

Независимо от описанных технических классификаций принцип работы всех без исключения светодиодов основан на излучающем элементе. Кристалл, который является по своей сути полупроводником, имеющим различные типы проводимости, преобразует электрический ток в свечение. N-проводимый материал получается при помощи легирования электронами, ну а p-проводимый – дырами. В итоге происходит создание новых носителей заряда с противоположной направленностью.

В результате, когда подается прямое напряжение, электроны, как и дыры, начинают движение в сторону p-n-перехода. При преодолении барьера заряженными частицами начинается их рекомбинация. В итоге это и создает возможность прохождения электрического тока. Ну а в процессе рекомбинирования электроны и дыры уже выделяют фотоны.

Применение подобного физического явления относится ко всем элементам, подпадающим под определение полупроводникового диода. Проблема в том, что пределы видимого спектра излучения расположены ближе длины фотонов. По этой причине учеными была проведена огромная работа над тем, чтобы упорядочить движение частиц, заставив их двигаться в промежутке от 400 до 700 нм.

Но зато после всех проведенных экспериментов появилось несколько новых соединений вроде арсенида галлия и фосфида галлия, ну и, конечно, их более сложных форм, которые имеют различную длину волн, т. е. цвет излучения.

Принцип излучения света полупроводником

Конечно же, при подобной работе по выделению света должно образовываться и тепло, хотя и в небольших количествах, ведь законы физики никто не отменял. По этой причине (ведь нагрев снижает производительность полупроводников) при установке светодиодов большой мощности появляется необходимость охлаждения, для чего и требуется радиатор. Роль такого охлаждающего элемента в СОВ, к примеру, и играет алюминиевое основание, на котором расположены кристаллы.

Спектры излучения

Современные светодиоды имеют шесть основных спектров, т. е. их свечение может быть желтым, зеленым, красным, синим, голубым и белым. И самым сложным для ученых оказалось создание голубого светового элемента на кристаллах.

Вообще частота исходящих от светодиодов излучений лежит в узком направлении. Опираясь на все данные, ее можно назвать монохромной. И естественно, что она имеет кардинальное отличие от частоты солнечного излучения или ламп накаливания.

Уже не первый год ведутся споры по поводу влияния подобного излучения на зрение человека, равно как и на весь организм в целом. Но проблема заключается в том, что все подобные дискуссии так до сих пор ни к чему и не привели, потому как нет ни одного документального доказательства о проведении исследований в этой области.

Преимущества

Если рассматривать преимущества светодиодов, то их наберется весьма значительное количество.

Во-первых, они очень экономичны в плане расхода электроэнергии. На сегодняшний день нет световых приборов, которые могли бы с ними соревноваться по этому параметру. Причем это никак не отражается на силе светового потока, излучаемого элементами на кристаллах.

К экономичности можно отнести и срок службы подобных LED-компонентов, т. к. частое приобретение приборов освещения негативно сказывается на финансовом состоянии. Если посмотреть на статистику, то светодиодные лампы приходится покупать в 10 раз реже, чем люминесцентные, а лампочки накаливания вообще меняются чаще в 35–40 раз. В то же время расход электроэнергии при использовании светодиодов в сравнении с «лампочкой Ильича» ниже на 87%!

Во-вторых, светодиодные лампы удобны и просты в подключении и не требуют при этом каких-то особых навыков. К тому же, к примеру, в тех же рекламных щитах при выходе из строя нескольких элементов не произойдет ничего страшного. На его работе это никак не отразится. Ну а при огромном сроке службы светодиодов решается и проблема их замены. А главное удобство – это то, что работать такие элементы могут практически при любой температуре.

В-третьих, это, конечно, их надежность. Ведь для того, чтобы расколоть лампу накаливания или люминесцентную трубку, не нужно прикладывать особых усилий. А вот со светодиодом придется повозиться. Эпоксидный корпус так легко не расколоть.

Нельзя обойти вниманием и эстетическую сторону данного вопроса, ведь возможность игры с цветом при применении этих источников освещения практически ничем не ограничена, кроме воображения, фантазии человека. Работу со светодиодами можно сравнить с искусством рисования художником своих полотен.

А потому, несмотря на то, что в наше время продажи подобных световых элементов пока не слишком внушительны, скорее всего, пройдет совсем немного времени, и светодиоды выйдут на первое место по этому показателю, вытеснив остальные виды освещения с прилавков магазинов электротехники.

Устройство светодиода, принцип работы светодиода, преимущества

Вступление

Теория и работа светодиодного LED освещения базируется на физических принципах p–n перехода и устройстве светового диода. Устройство светодиода имеет важное значение в понимании организации светодиодного освещения.

Мал да удал!

Световой диод (светодиод, LED) — это прибор в конструкции которого есть полупроводники. Светодиод преобразует электроток ток в свет, без промежуточных процессов нагревания, как в лампе накаливания.

Конструкция

На фото вы видите корпусной светодиод, используемый для индикации. Он совсем не похож на LED освещения.

Современный световой диод освещения это кристалл или кристаллы со свойствами полу–проводника, расположенный на подложке, накрытый оптической системой типа линза. Для подключения у светодиода есть «ножки» — контактные выводы.

Устройство светодиода с линзой достаточно современно, но это не значит, что светодиоды без линз канули в небытие. Один из таких примеров на следующем фото.

Работа светодиода освещения

Давайте посмотрим, как функционирует светодиод. Очень подробно об этом в статье: Физические основы свечения светодиода.

При контакте двух кристаллов акцепторной и донорской проводимости на их границе (p-n-переходе) возникает процесс рекомбинации дырок и электронов. Рекомбинация — исчезновение пары дырка–электрон с выделением энергии.

Если ширина запрещённой зоны полупроводников близка к энергии квантов видимого света, а примеси в полупроводниках ничтожны (идеальный кристалл), энергия рекомбинации может сопровождаться свечением.

Примечание: Отрицательные частицы полупроводников заполняют только разрешённые зоны. В запрещённых зонах идеального кристалла электроны располагаться не могут.

На практике p–n переход двух полупроводников не имеет достаточной для свечения ширины запрещённой зоны и не может быть достаточно чист от примесей, поэтому свечение на одном p–n переходе не возможно.

Решают задачу создания условий свечения светодиода, изготовление многослойных полупроводниковых структур (гетероструктур) с несколькими p–n переходами.

Мы понимаем, что все процессы происходящие в светодиоде приводящие к свечению начинают работать при прохождении через него тока.

В теории, чем больше сила этого тока, тем больше интенсивность свечения LED. На практике вы не сможете бесконтрольно повышать силу тока, из-за электросопротивления перехода это приведёт к перегоранию светодиода.

Плюсы светодиодов

Всё познаётся в сравнении и для выявления положительных качеств LED нужно сравнить его с традиционными лампами.

• Во-первых, в светодиоде нет потерь на нагрев нити накаливания. Однако p-n переход нагревается и требует теплоотвода.
• Во-вторых, излучение LED узко–диапазонное, как говорят дизайнеры, «его свет чист» и не сопровождается ультрафиолетовым и инфракрасным излучениями.
• В-третьих, устройство светодиодов механически прочно и надёжно. Срок их эксплуатации доходит до 100 тысяч часов (для малой мощности). Это в сотню раз больше, чем у ламп накаливания, и в десяток раз больше, чем у люминесцентной лампы.
• В четвёртых, электропитание светодиода безопасно для человека.

Недостатки светодиодов

Себестоимость света получаемая от использования светодиодов в сотню раз выше света от галогенной лампы. Проще говоря, светодиодное освещение дорогое. Пока дорогое.

Цвет LED

Ширина запрещённой зоны полупроводника влияет на цвет светодиодного свечения LED. Самая высокая энергия квантов у Blue– LED. Правая сторона спектра видимого света. Читать статью: Что такое свет и цвет.

Основная характеристика светодиода

Эффективность работы светового диода характеризуется параметром — квантовый выход (КВ). Это отношение числа излучаемых квантов света на пары рекомбинации дырка–электрон. Разделяют внешний и внутренний квантовый выход.

Внешний квантовый выход относится к всему прибору в целом, внутренний — к излучённым квантам с самом p-n переходе.

Понятно, что внутренний КВ больше внешнего. В чистом кристалле внутренний КВ достигает 100%, при этом, внешний для синего диода равен 1/3, для красного – 1/2.

Как получают белый свет светового диода

В зависимости от используемых материалов полупроводников получают светодиоды различного монохромного цвета, чаще зелёный, синий, красный.

Белый видимый цвет это смешение всех цветов радуги. Отсюда первый способ получить белый свет: разместить на единой платформе три светодиода красный, зелёный, синий. Такая световая модель LED освещения получила название RGB цвета (по первым буквам перечисленных цветов на английском языке).

Второй способ, покрыть УФ светодиод тремя люминофорами, излучающими синий, зелёный и красный свет. Третий способ, покрыть голубой диод желто-зеленым или зелёным с красным люминофором.

Характеристики светодиодов

Световой диод освещения прибор низковольтный. Для его работы потребуется постоянное напряжение не более 4 Вольт с током до 1 Ампера. Для световых модулей потребуется напряжение 12 или 24 В.

Важно понимать, что светодиод прибор полярный, то есть подключается с соблюдением полярности «+» и «－».

Каждый светодиод имеет напряжение пробоя: максимальное напряжение при котором он сможет работать. Обычно это 5 В.

Техническими характеристиками светодиодов являются:

• Яркость.
• Цвет.
• Светоотдача.
• Цена одного люмена света.

Классической технологией производства светодиодов является SMD–технологии (surfacemontagedetails – поверхностный монтаж деталей). На смену ей приходит более передовая технология СОВ (chiponboard).

Заключение

Как бы много не было написано про устройство светодиода и принцип его работы, он останется полупроводниковым прибором с квантовым p-n переходом.
