Принцип работы амперметра

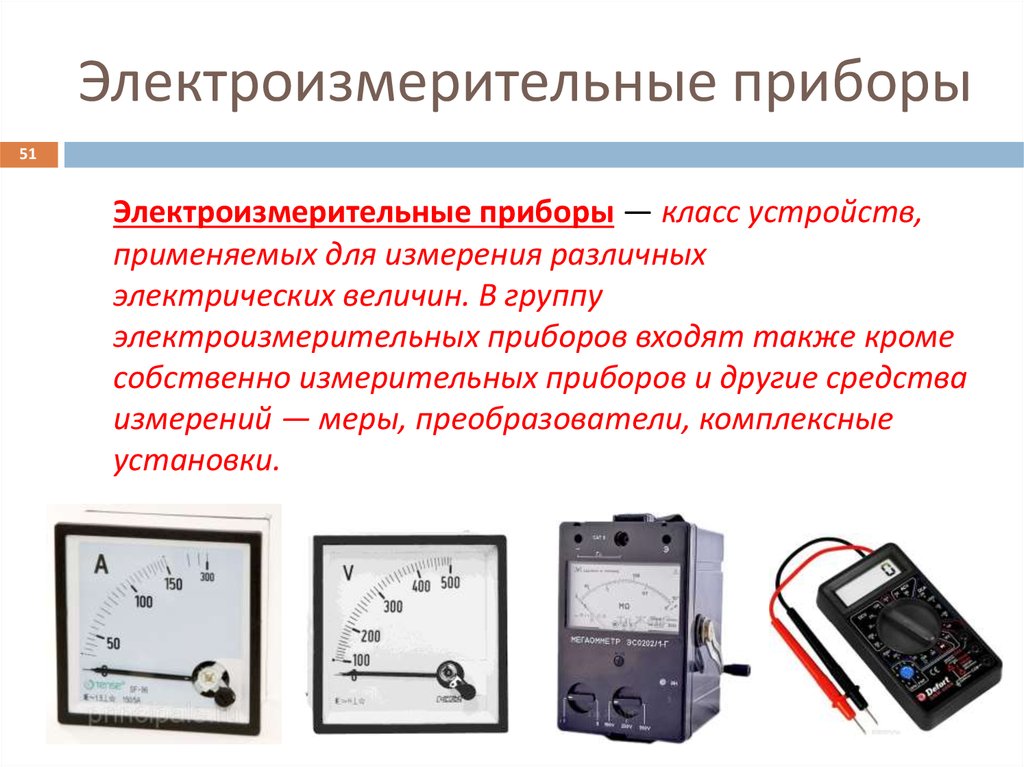

Измерительные приборы предназначены для проверки точности показателей оборудования, осуществления контроля и управления технологическими процессами. С их помощью можно подтвердить или опровергнуть научные доводы, оптимизировать работу электронных устройств и достигнуть максимальной эффективности их функционирования. Амперметр представляет собой прибор для определения силы электрического тока.

  • Схемы подключения амперметра
  • Сфера применения амперметров
  • Принцип работы амперметра
  • Магнитоэлектрические амперметры
  • Электромагнитные амперметры
  • Термоэлектрические амперметры
  • Электродинамические амперметры
  • Ферродинамические
  • Разновидности амперметров тока

Измеряемый ток определяется величиной сопротивления составляющих частей цепи, вследствие чего сопротивление самого амперметра должно иметь максимально низкие значения. Благодаря этому снижается воздействие измерительного прибора на объект измерения, что позволяет получить максимально точные результаты измерений амперметром с минимальной погрешностью.

Показатели амперметра отображаются в мкА, мА, А и кА, поэтому прибор нужно выбирать, исходя из необходимой точности и рамок измерений. Повысить измеряемую силу тока можно при помощи добавления в электроцепь шунтов, трансформаторов, усилителей магнитного типа.

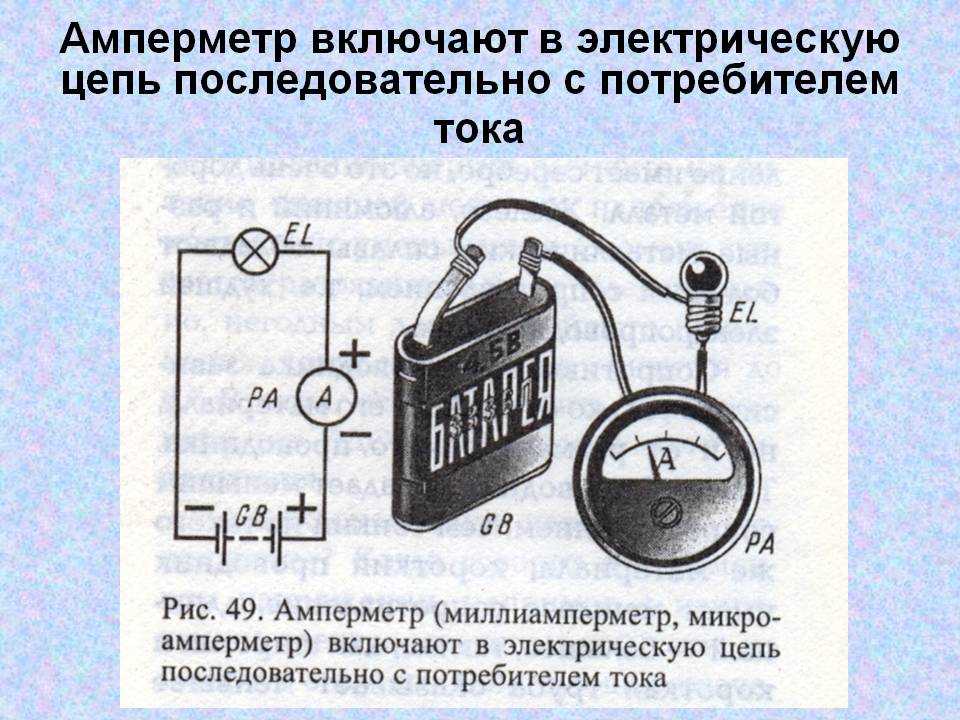

Схемы подключения амперметра

Схема косвенного включения амперметра через шунт и трансформатор тока

Сфера применения амперметров

Приборы для измерения тока нашли применение в различных сферах. Их активно используют на крупных предприятиях, связанных с генерацией и распределением электрической, тепловой энергии.

Также их используют в:

— электролабораториях;

— автомобилестроении;

— точных науках;

— строительстве.

Принцип работы амперметра

Амперметры — приборы для измерения силы тока в электрических цепях. По принципу работы амперметры бывают — магнитоэлектрические, электромагнитные, термоэлектрические, электродинамические и другие.

Устройство, с помощью которого измеряют силу протекающего по цепи тока, называют амперметром. Поскольку значения, которые выдает прибор (сила тока), зависят от сопротивления элементов внутри амперметра, то оно должно быть очень низким.

Внутреннее устройство амперметра зависит от целей использования, вида тока и принципа работы.

Бывают амперметры, которые реагируют не на величину сопротивления проводника, а на излучаемое им тепло или магнитные волны.

Магнитоэлектрические амперметры

Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.

Электромагнитные амперметры

В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.

Термоэлектрические амперметры

Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.

Электродинамические амперметры

Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц.

Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.

Они сильно реагируют на сторонние магнитные поля и на перегрузки. Из-за этого в качестве измерителей используются редко.

Ферродинамические

Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.

Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.

На схемах принципиальных амперметры всегда обозначаются подобным образом:

Разновидности амперметров тока

Существует два типа устройств, для измерения силы тока, два вида амперметров тока.

Тип первый и тип второй.

  • Тип первый — аналоговый (он же стрелочный амперметр).
  • Тип второй — цифровой.

Тип первый — стрелочный амперметр тока, выглядит он вот таким образом:



Система этого амперметра тока магнитоэлектрическая.

В составе устройства постоянный магнит, внутри которого вращается катушка из тонкой проволоки.

В момент подачи тока катушка направлена на поле при действии момента вращения.

Причём величина момента является пропорциональной силе тока. Имеется в устройстве и специальная пружина, которая в момент подачи тока является неким препятствием для вращающейся катушки. Момент упругости пружины в свою очередь пропорционален углу закручивания.

Измерение силы тока происходит таким образом, что при уравновешивании вышеописанных моментов стрелка и показывает искомое значение, равное силе тока, силе воздействия.

Чтобы увеличить предел измерения необходимо параллельно амперметру установить шунт. Резистор, определённой величины, которая рассчитана заранее. Такое устройство названо — резистор шунтирующий.

Для точных измерений с резистором в цепи необходимо придерживаться простых правил. Если в цепи действует измерительный прибор — вольтметр, то входное сопротивление необходимо делать немного больше у самого прибора. В случае работы с амперметром ситуация другая и входное сопротивление прибора следует сделать меньше. В противном случае, если не придерживаться таких правил измерение окажется неверным, и некорректными окажутся показания амперметра. Вся измерительная техника всегда была разработана с учётом неких особенностей и грамотное и правильное использование только залог успешного измерения и результата в целом.

Плюсы аналогового амперметра:

— не нуждаются в независимом питании;

— удобны в отображении информации;

— имеется винтик, на большинстве моделей, который корректирует точность измерения.

Минус тоже есть, но он всего один:

— небольшая инертность стрелок может заставить несколько секунд ожидать результаты измерений.

Тип второй — амперметр тока цифровой. В его составе АЦП (аналого-цифровой преобразователь).

Именно он преобразует силу тока в данные цифровые, что в дальнейшем можно видеть на дисплее устройства.





Огромное отличие таких видов амперметров только в том, что нет стрелки и нет инертности. Результаты измерения можно видеть сразу на дисплее. Разные виды амперметров тока выводят информацию на экран с различной скоростью. Современные виды к тому же и малогабаритны.

Существуют также виды, которые измеряют силу тока переменного напряжения и измеряющие силу тока постоянного напряжения.

Но это не значит, что при отсутствии амперметра для измерения переменного тока Вы не сможете её измерить.

Измерить можно, и поможет вот такая схема:





Вот схема для измерения силы тока амперметром:

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Принцип устройства амперметра

Измерительный прибор амперметр – что это и как лучше выбрать

Для того, чтобы измерить силу тока в электрической цепи, используют такой измерительный прибор, как амперметр.

Его подключают последовательно на том участке электроцепи, где будут проводиться замеры. Довольно важным условием для того, чтобы получить точные результаты, является внутренний тип сопротивления измерительного устройства.

В магазинах РФ представлен широкий ассортимент устройств. Они могут отличаться диапазоном измерений, стоимостью и уровнем погрешностей. Рекомендации экспертов помогают найти идеальный баланс между стоимостью и техническими параметрами.

Содержание:

  • 1 Рекомендации по подбору
  • 2 Рейтинг лучших устройств
    • 2.1 АВВ АМТD-2-R 2CSG213655R4011
    • 2.2 АВВ АМТD-1 2СSМ320000R1011
    • 2.3 DigiТОР АМ-3м
    • 2.4 ЕКF РRОхima АD-723
    • 2.5 DigiТОР АVМ-1
    • 2.6 ЕКF РRОхimа АD-G31
    • 2.7 ТDМ SQ1102-0057

Рекомендации по подбору

Сфера использования. Все амперметры можно поделить на две группы по области применения.

  • Профессиональные модели отличаются по высокой точности и огромным диапазоном измерений.
    Но стоят такие устройства крайне дорого, а также есть сложности в подключении.
  • Приборы бытового типа могут отличаться простотой использования. Они отлично сочетают доступную стоимость и удобство работы.

Принцип действия. Амперметры могут отличаться по принципу действия и конструкции.

  1.  Устройства электромагнитного типа все чаще стали применять в сетях, где есть переменный ток. Они могут производить замеры на производстве с высокой токовой силой.
  2. Магнитоэлектрические модели прекрасно работают в электроцепях с малой силой постоянного тока.
  3. Ферродинамические устройства могут отличаться высокой надежностью, и они не будут бояться магнитного поля, что дает возможность устанавливать их в контролируемых автоматических системах.
  4. Термоэлектрические амперметры прекрасно зарекомендовали себя при измерении тока переменного тип в цепи с высокой частоты.
  5. Цифровые модели являются самыми удобными и современными в применении. Они выделяются компактными габаритами и низким уровнем погрешности. Такие устройства не боятся механического влияния или вибрации.

Индикация. Для визуального определения токовой силы применяется два варианта индикации.

  • Приборы стрелочного типа отличаются простотой, доступной стоимостью и надежностью. В конструкции могут быть использованы электронные схемы, которые делают показания намного точнее.
  • Цифровая индикация будет упрощать снятие показаний, и они получаются намного точнее. Но стоят такие модели, оснащенные цифровым дисплеем, куда дороже.

Набор дополнительных опций. Компании-изготовители оснащают свои изделия около полезных опций.

  1. Подсветка внутри дисплея дает возможность снимать показания в любое удобное время без использования приборов освещения.
  2. DIN рейка будет упрощать подключение амперметра до электрической сети.
  3. Защитные крышки во внешних разъемах будут обеспечивать пользовательскую безопасность.

Мы выбрали для вас 7 самых лучших устройство для измерения тока. Купить их можно в специальных магазинах страны. При распределении мест мы опирались на экспертное мнение, с учетом отзывов отечественных потребителей.

Рейтинг лучших устройств

АВВ АМТD-2-R 2CSG213655R4011

Принцип устройства амперметра АВВ АМТD-2-R 2CSG213655R4011 таков, что он обладает высокой точностью. Прибор способен определять силу постоянного тока, а погрешность всего 0.5%. эксперты будут отмечать высокое качество изготовления, долговечность и надежность устройства. Цифровой прибор будет подключаться через шунт, и потребляемая мощность составляет 4 ВА. Компания-изготовитель предусмотрела горизонтальный тип ориентации, и это крайне важно учесть при установке амперметра (метод монтажа DIN 3. 5 см). Измерительное устройство весит всего лишь 0.3 кг. Диапазон измерения токовой силы составляет от 5 до 600 А. Модель завоевывает первое место в обзоре. Профессиональные мастера по электрике нахваливают итальянский прибор благодаря качественному изготовлению, высокую точность, удобство использования. Недостатком устройства будет высокая стоимость.

Плюсы:

  • Высокое качество сборки.
  • Высокая точность.
  • Надежность.
  • Удобство в работе.

Рассмотрим еще один прибор.

АВВ АМТD-1 2СSМ320000R1011

Для того, чтобы производить замер силы переменного тока, прекрасно подойдет именно это устройство. Прибор тоже итальянский, и он обладает модульным исполнением, а подключение до сети проводится через DIN рейку. Определять токовую силу можно в широком диапазоне от 5 до 600 А. Эксперты смогли по достоинству оценить высокую измерительную точность (класс точности составляет 0.5%). Для удобства выполнения работы цифровые амперметры оснащены подсветкой для дисплея.

Потери электроэнергии не более 2 Вт. Монтировать устройство можно и вертикально, и горизонтально. Вес всего 0.31 кг. Модель заняла второе место в обзоре. У отечественных производителей нет претензий к качеству создания, точности измерения и надежности устройства итальянского производства. Минусом можно назвать высокую стоимость.

Плюсы:

  • Высокая измерительная точность.
  • Большой диапазон измерений.
  • Подсветка на дисплее.
  • Высокое качество изготовления.

Рассмотрим, кто забрал «бронзу».

DigiТОР АМ-3м

Для того, чтобы измерять силу тока переменного типа в трехфазной сети отлично подойдет именно этот амперметр. На цифровом трехстрочном дисплее будут отражаться результаты на всех фазах. Эксперты по достоинству оценили демократичную стоимость и малый вес (0.15 кг) украинского приборы. Он будет уступать лидерам обзора лишь в диапазоне измерений, от 1 до 63 А, и в точности показаний (погрешность составляет 1.5%). В актив устройства можно заносить устойчивость к помехам и вибрации. Устройство устанавливаю в электрический щиток, размеры выреза должны быть аккурат 0.68*0.68 метров. Рабочий интервал температуры составляет от +5 до +50 градусов. Модель стала замыкающей призовой тройкой этого обзора. Российским потребителям устройство понравилось за простоту монтажа, весьма точные измерения и демократичную стоимость.

Плюсы:

  • Высокое качество сборки.
  • Устойчивость к помехам и вибрации.
  • Трехфазное подключение.
  • Малый вес.

Минусы:

  • Ограниченный измерительный интервал.

Четвертый измерительный прибор (амперметр) вам понравится не меньше.

ЕКF РRОхima АD-723

Трехфазный амперметр российского производства понравился экспертам за счет наличия сенсорной панели управления, а также цифрового дисплея. Посредством такого прибора можно измерит силу переменного тока, подключая его до сети через трансформатор. Энергетические приборы при работе составляют 6 ВА. В актив изделию можно заносить высокую степень точности (погрешность всего 0.5%), а также малый вес 0.23 кг и демократичная стоимость. Правда, изготовитель не продумал подсветку дисплея, а еще модель уступает лидерам в плане габаритов. В щите потребуется сделать нишу 0.72*0.72 метра. Устройства остановилось в шаге от призового пьедестала. Электрики довольны тем, что измерения очень точные, сборка высокого качества, а стоимость демократичная. Из минусов выделим громоздкость и полное отсутствие хотя бы какой-то подсветки.

Плюсы:

  • Трехфазное подключение.
  • Приемлемая стоимость.
  • Высокая степень точности.
  • Надежность.

Минусы:

  • Громоздкость.
  • Нет никакой подсветки.

Пятый прибор не менее интересный.

DigiТОР АVМ-1

В одно и то же время измерять токовую силу и напряжение в однофазной сети дает возможность амперметр-вольтметр. Прибор представляет собой продукт сотрудничества украинских разработчиков и изготовителя из России. Эксперты отметили конкурентоспособную стоимость, прекрасную измерительную точность (погрешность составляет 1%). Посредством этого устройства можно производить замеры тока в диапазоне от 1 до 63 А. Интервал напряжения переменного типа составляет от 40 до 400 В. Амперметр-вольтметр требуется для установки в отапливаемом помещении при температуре воздуха от +5 до +50 градусов (степень защиты от пыли и влаги составляет IР 20). Пользователям из Росси устройство понравилось за простоту подключения (будет занимать пару мест на рейке), сборку высокого качества и доступную стоимость. Но есть случаи попадания в торговую сеть изделий бракованного типа.

Плюсы:

  • Доступная стоимость.
  • Минимальная степень погрешности.
  • Простое подключение.
  • Два устройства в одном.

Минусы:

  • В магазины попадает бракованная продукция.

Рассмотрим предпоследнее устройство.

ЕКF РRОхimа АD-G31

Это электроизмерительный цифровой амперметр попал на 6-е место обзора благодаря высокой точности (погрешность составляет 0. 5%). Изготовитель установил специальное устройство с микропроцессором, которое и будет обеспечивать скорость и точность результатов. Прибор можно подключать через особый трансформатор, который и будет ограничивать диапазон измерения силы переменного тока. Изделие обладает модульным исполнением с установкой на DIN рейку. Энергетические потери при работе составляет 6 Вт. Экспертам понравилось интуитивно понятное управление, а еще все кнопки расположены под дисплеем цифрового типа. Отечественные пользователи лестно отзываются о точности измерений, простоте установки и доступности в плане цены. К минусам отнесем отсутствие подсветки на дисплее, а также нестабильное сборочное качество.

Плюсы:

  • Удобство управления.
  • Демократичная стоимость.
  • Простота установки.
  • Точность измерений.

Минусы:

  • Отсутствие подсветки на дисплее.
  • Качество сборки хромает.

Рассмотрим последний экземпляр.

ТDМ SQ1102-0057

Теперь вы знаете, как выбрать амперметр, но прежде рассмотрим последний прибор. Именно на него сейчас самая низкая стоимость. Он требуется для измерения силы переменного тока в цепях однофазного типа. Эксперты обратили внимание на корпус прибора, который изготовлен из негорючего самозатухающего пластика. Электрическая безопасность подключения будет обеспечена защитными крышками на внешних подсоединенных зажимах. В актив устройству требуется занести высокую степень защиты от влаг и пыли IР 54. А вот в точности измерений (погрешность составляет 1.5%) и рабочем диапазоне от 5 до 200 А устройство уступает лидерам обзора. Люди отдают предпочтение стрелочным амперметрам по низкой цене, простоте применения, безопасность. Минусами прибора можно назвать невысокую точность и ограниченный измерительный диапазон.

Плюсы:

  • Безопасность.
  • Простота включения.
  • Надежность.
  • Низкая стоимость.

Минусы:

  • малый измерительный диапазон.
  • Не очень высокая точность.

Обратите внимание, что этот рейтинг носит исключительно субъективный характер, не является рекламой и не будет служить руководством к покупке. До этого требуется консультация со специалистом.

Устройство амперметра и вольтметра

Изначально вольтметры и амперметры были только механическими, и лишь спустя многие годы, с развитием микроэлектроники, начали выпускаться цифровые вольтметры и амперметры. Тем не менее, даже сейчас механические измерительные приборы пользуются популярностью. Они, по сравнению с цифровыми, устойчивы к помехам и дают более наглядное представление о динамике измеряемой величины. Их внутренние механизмы остаются практически теми же, что и канонические магнитоэлектрические механизмы первых вольтметров и амперметров.

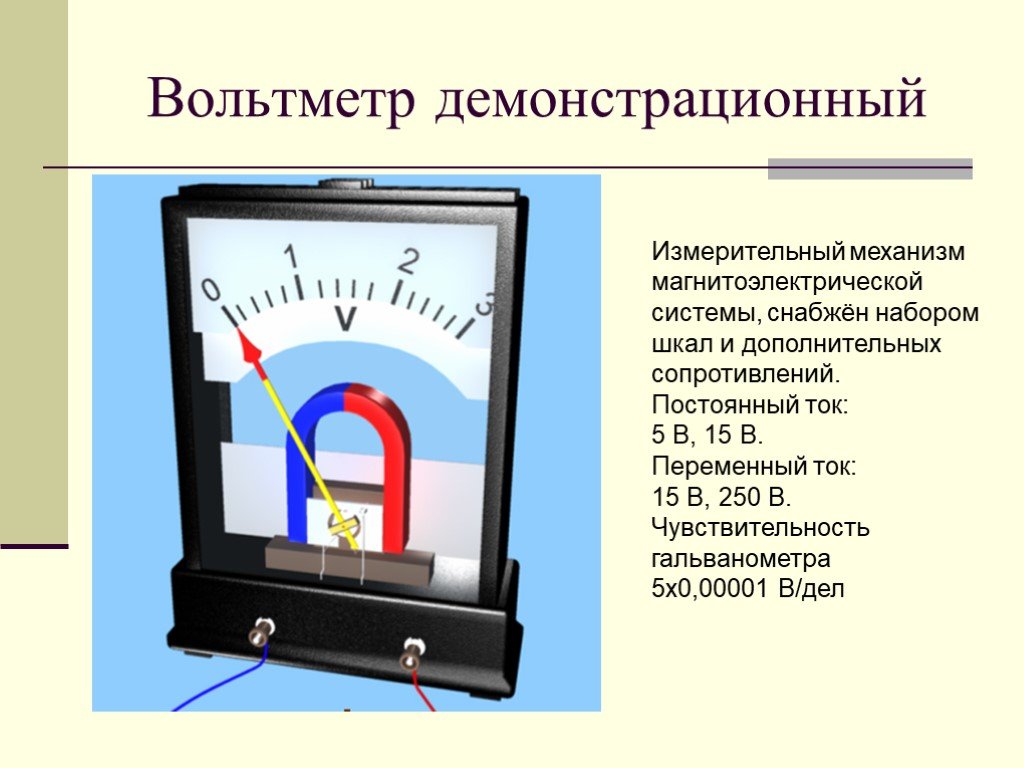

В данной статье мы рассмотрим устройство типичного стрелочного прибора, чтобы каждый новичок мог бы понимать основные принципы работы вольтметров и амперметров.



В своей работе стрелочный измерительный прибор использует магнитоэлектрический принцип. Постоянный магнит с выраженными полюсными наконечниками закреплен неподвижно. Между этими полюсами расположен неподвижный стальной сердечник так, что в воздушном кольцеобразном зазоре между сердечником и полюсными наконечниками магнита формируется постоянное магнитное поле.

В зазор вставлена подвижная алюминиевая рамка, на которую очень тонким проводом намотана катушка. Рамка закреплена на полуосях, и может поворачиваться вместе с катушкой. К рамке спиральными пружинами прикреплена стрелка прибора. Через пружины к катушке подводится ток.



Когда по проводу катушки проходит ток I, то, поскольку катушка помещена в магнитное поле, и ток в ее проводниках течет пересекая перпендикулярно магнитные силовые линии в зазоре, на нее будет действовать вращающая сила со стороны магнитного поля. Электромагнитная сила создаст вращающий момент М, и катушка вместе с рамкой и стрелкой станет поворачиваться на некоторый угол α.

Поскольку индукция магнитного поля в зазоре неизменна (магнит постоянный), то вращающий момент будет всегда пропорционален именно току в катушке, и величина его будет зависеть от тока и от неизменных конструктивных параметров данного конкретного прибора (с1). Этот момент будет равен:



Препятствующий повороту рамки момент противодействия, возникающий из-за наличия пружин, окажется пропорционален углу закручивания пружин, то есть углу поворота стрелки, связанной с подвижной частью:



Таким образом, поворот будет продолжаться до тех пор, пока момент М, создаваемый током в рамке не окажется равным моменту противодействия Мпр от пружин, то есть пока не наступит равновесие. В этот момент стрелка остановится:





Очевидно, угол закручивания пружин будет пропорционален току рамки (и измеряемому току), по этой причине приборы магнитоэлектрической системы обладают равномерной шкалой. Коэффициент пропорциональности k между углом поворота стрелки и единицей измеряемого тока называется чувствительностью прибора.

Обратная величина именуется ценой деления или постоянной прибора. Значение измеренной величины определяется как произведение цены деления на количество делений отсчета на шкале.

Чтобы избежать мешающих колебаний подвижной рамки при переходах стрелки от одного ее положения к другому, в данных приборах применяют магнитно-индукционные или воздушные демпферы.



Магнитно-индукционный демпфер представляет собой пластину из алюминия, которая закреплена на поворотной оси прибора, и всегда движется вместе со стрелкой в поле постоянного магнита. Возникающие вихревые токи тормозят катушку. Суть в том, что по правилу Ленца, вихревые токи а пластине, взаимодействуя с порождающим их магнитным полем постоянного магнита, препятствуют движению пластины, и колебания стрелки быстро затухают. Роль такого магнитно-индукционного демпфера и выполняет алюминиевый каркас, на который намотана катушка.

При повороте рамки, магнитный поток от постоянного магнита, пронизывающий алюминиевый каркас, изменяется, а значит в алюминиевом каркасе индуцируются вихревые токи, которые при взаимодействии с магнитным полем постоянного магнита оказывают тормозящее действие, и колебания стрелки прекращаются.

Воздушные демпферы магнитоэлектрических приборов представляют собой цилиндрические камеры с помещенными внутри поршнями, связанными с подвижными системами приборов. Когда подвижная часть приходит в движение, поршень в форме крыла тормозится в камере, и колебания стрелки затухают.



Для достижения нужной точности измерений, прибор не должен быть подвержен влиянию силы тяжести в процессе измерения, а отклонение стрелки должно быть связано лишь с вращающим моментом, возникающим при взаимодействии тока катушки с магнитным полем постоянного магнита и с торможением рамки пружинами.

Чтобы исключить вредное влияние силы тяжести и избежать связанных с ним погрешностей, к подвижной части прибора добавляют противовесы в виде грузиков, перемещающихся на стержнях.

Для снижения трения стальные наконечники выполняются из отполированной износостойкой стали или из вольфрамо-молибденового сплава, а подпятники изготавливают из твердого минерала (агат, корунд, рубин и т. д.). Зазор между наконечником и подпятником настраивают при помощи стопорного винта.

Для точной установки стрелки в нулевое исходное положение, прибор оснащается корректором. Корректором в стрелочном приборе служит винт, выведенный наружу, и соединенный поводком с пружиной. При помощи винта можно передвигать немного спираль на оси, регулируя таким образом исходное положение стрелки.

Большинство современных приборов имеют подвижную часть, подвешенную на паре растяжек в виде упругих металлических лент, служащих для подачи тока на катушку, и создающих противодействующий момент. Растяжки соединены с парой плоских пружин, расположенных взаимно перпендикулярно.

Справедливости ради отметим, что кроме классического механизма, рассмотренного выше, встречаются также и приборы с магнитами не только п-образной формы, но и с цилиндрическими магнитами, и с магнитами в форме призм, и даже с внутрирамочными магнитами, которые сами могут быть подвижными.

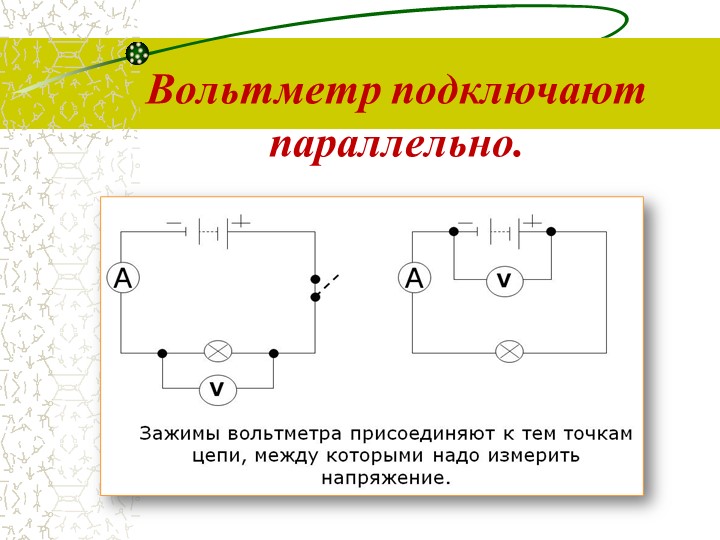

Для измерения тока или напряжения, магнитоэлектрический прибор включают в цепь постоянного тока по схеме амперметра или вольтметра, разница лишь в сопротивлении катушки и в схеме включения прибора в цепь. Разумеется через катушку прибора не должен проходить весь измеряемый ток при измерении тока, и не должна потребляться большая мощность при измерении напряжения. Для создания надлежащих условий служит добавочный резистор, встроенный в корпус измерительного прибора.

Сопротивление добавочного резистора в схеме вольтметра превосходит сопротивление катушки во много раз, и этот резистор изготовлен из металла с чрезвычайно малым температурным коэффициентом сопротивления, такого как манганин или константан. Резистор, включаемый параллельно катушке в амперметре, называется шунтом.

Сопротивление шунта напротив во много раз меньше сопротивления измерительной рабочей катушки, поэтому через провод катушки проходит только мизерная доля измеряемого тока, в то время как основной ток течет через шунт. Добавочный резистор и шунт позволяют расширить пределы измерения прибора.

Направление отклонения стрелки прибора зависит от направления тока через измерительную катушку, поэтому при включении прибора в цепь важно правильно соблюсти полярность, иначе стрелка будет двигаться в другую сторону. Соответственно, магнитоэлектрические приборы в каноническом виде непригодны для включения в цепь переменного тока, поскольку стрелка будет просто вибрировать оставаясь на одном месте.



Тем не менее, к достоинствам магнитоэлектрических приборов (амперметров, вольтметров) относятся высокая точность, равномерность шкалы и устойчивость к помехам, порождаемым внешними магнитными полями. К недостаткам — непригодность к измерению переменного тока (чтобы измерить переменный ток, нужно будет его сначала выпрямить), требование к соблюдению полярности и уязвимость тонкой проволоки измерительной катушки к перегрузкам.

устройство прибора, принцип действия и применение

Содержание:

Амперметр – это прибор для измерения силы тока. Единицей измерения это величины являются амперы. Шкала на этих измерительных приборах нанесена в миллиамперах, килоамперах или просто амперах, в зависимости от величины силы тока в данном случае. Одной из главных мер безопасности является условие, то, что нельзя использовать амперметр, подключенный напрямую к источнику питания, так как это может вызвать короткое замыкание в цепи.

В статье рассмотрена структура амперметра, из чего состоит его устройство, как работает и какие особенности он имеет. Для наглядности, в статье содержатся два видеоролика и один скачиваемый файл по выбранной теме.

Аналоговые амперметры

Приборы для измерения силы тока

Если в каком-либо проводнике течет ток, то он характеризуется такой величиной, как «сила тока». Сила тока в свою очередь характеризуется количеством электронов, которые проходят через поперечное сечение проводника за единицу времени. Но мы все учились в школе и знаем, что электронов в проводнике миллиарды миллиардов и считать количество электронов было бы бессмысленно.

Поэтому ученые вывернулись из этой ситуации и придумали единицу измерения силы тока и назвали ее «Ампер», в честь французского физика-математика Андре Мари Ампера. Что же собой представляет 1 Ампер?

Если сила тока в проводнике равна 1 амперу, то за одну секунду через поперечное сечение провода проходит заряд, равный 1 Кулону. Или простым языком, все электроны в сумме должны давать заряд в 1 Кулон и они должны в течение одной секунды пройти через поперечное сечение проводника.

Шкала амперметра

Если учесть, что заряд одного электрона 1.6х10-19 , то можно узнать, сколько электронов в 1 Кулоне. А вот для того, чтобы измерять амперы, ученые придумали прибор и назвали его «амперметром».

Амперметр – прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в амперах, килоамперах, миллиамперах или микроамперах в соответствии с пределами измерения прибора. В электрическую цепь амперметр включается последовательно; для увеличения предела измерений – с шунтом или через трансформатор.

Амперметр – это прибор для измерения силы тока в электрической цепи. Любой амперметр рассчитан на измерение токов определенной величины. В электронике в основном оперируют микроАмперами (мкА), миллиАмперами (мА), а также Амперами (А). Следовательно, в зависимости от величины измеряемого тока приборы для измерения силы тока делятся на амперметры (PA1), миллиамперметры (PA2) и микроамперметры (PA3).

двойной вольметр-амперметр

Измерение значений переменного тока

Знать силу тока, проходящую через определенный участок цепи довольно важно. Это помогает рассчитать сечение кабеля и избежать перегрева токопроводящих жил. Эта статья поможет начинающим электрикам разобраться в нюансах работы и подключения измерительного прибора. Но сначала вспомним немного азов из школьной программы.

[stextbox id=’info’]Как известно, амперметром называется измерительный прибор, позволяющий определить силу постоянного и переменного тока в электрической цепи. В зависимости от планируемой сферы применения, шкалу измерительного устройства градуируют в амперах, микро- или миллиамперах. Для измерений больших величин используется прибор, шкала которого разделена на килоамперы.[/stextbox]

Схема цифрового амперметра

Сотые будут соответствовать четвертому дисплею, которого у нас нет, например «03», если мы ищем нуль сверху, ошибка будет больше, например «08». Повторение процесса три раза в лучшем случае должно быть идеальным.

Виды амперметров

При настройке в режиме напряжения достаточно, измерение в режиме амперметра должно быть правильным, принимая во внимание небольшое смещение, обсуждаемое по мере увеличения тока. Такую же настройку можно было бы сделать, но без подключенной нагрузки, тогда было бы проверено, что текущие измерения теперь более точны, но тогда напряжение на нагрузке несколько меньше.

Таблица технических характеристик амперметров различных параметров.

Магнитоэлектрические приборы

Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.

Электромагнитные устройства

В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.

Термоэлектрический тип

Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.

Основанные на электродинамике

Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц. Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.

[stextbox id=’warning’]Они сильно реагируют на сторонние магнитные поля и на перегрузки. Из-за этого в качестве измерителей используются редко.[/stextbox]

Ферродинамические приборы

Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.

Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.

Интересно почитать: Что такое варистор и где его применяют.

Устройство и подключение шунта

Для подключения амперметра используют стандартный шунт, представляющий собой медную пластину, закрепленную на изоляторе из карболита. На медной пластине с каждой стороны имеется по два винта: потенциальные и токовые зажимы. В комплекте идут заводские изделия, имеющие установленное сопротивление и рассчитанные на определенную силу тока.

аналоговый амперметр

Чтобы правильно включить шунт в цепь измерения, придерживайтесь следующего алгоритма:

  • Выбирать изделие следует с большими показателями предполагаемых значений. Например, если предполагаемая сила тока в проверяемой линии составляет 12–15 A, выбирается изделие, позволяющее проводить замеры до 20 A;
  • Далее подключаются измерительные провода от амперметра к потенциальным зажимам на медной планке;
  • Измеряемая линия обесточивается;
  • Затем отсоедините питающие провода от устройства, на котором нужно проверить потребляемое значение;
  • Шунт включается в разрыв электрической линии: отсоединенные провода подключаются к токовым зажимам.

Теперь включается питание, и снимаются показания с амперметра. После этого линия опять обесточивается, измеряющее устройство отключается, а соединения восстанавливаются.

[stextbox id=’warning’]Обратите внимание! Полученные показания умножаются на коэффициент, который указывается на изоляционной пластине шунта. Если этот коэффициент не указан, можно самостоятельно рассчитать цену деления прибора. Для этого максимальное значение шкалы умножается на расчетные показатели дополнительной пластины. [/stextbox]

Особенности расчета

Если стандартные шунты с заводскими обозначениями отсутствуют, эти значения можно рассчитать самостоятельно, если вместо сопротивления использовать промышленные резисторы. В этом случае поступают следующим образом:

  1. Чтобы расширить диапазон шкалы измерений, параллельно к устройству подсоединяется резистор, через который проходит основная часть тока. При этом через измеряющее устройство проходит незначительная часть, достаточная для замеров;
  2. Следующим шагом определяется максимальное значение тока. Для этого вольтметром, соблюдая полярность, измеряется напряжение на источнике питания. Также определяется общее сопротивление цепи, на которое делится величина напряжения;
  3. Теперь нужно узнать сопротивление обмотки амперметра. Эта величина указывается в паспорте к прибору или измеряется самостоятельно;
  4. Остается рассчитать требуемое сопротивление резистора, используемого в качестве шунта. Для этого максимальный ток умножается на общее сопротивление линии, а полученное значение делится на номинальное напряжение источника питания.

Теперь вы знаете не только как , но и как правильно его подключить в электрическую цепь. Надеемся, что этот материал помог вам выйти из ситуации, когда шкалы измерения прибора не хватает для точных замеров. Мы разобрались, что для этого нужно подключить стандартный шунт или рассчитать его самостоятельно. Для определения значения тока в электрической цепи, применяют специальные приборы – амперметры.

Амперметр включается последовательно в исследуемую цепь, и, в силу крайне малого собственного внутреннего сопротивления, данный измерительный прибор не вносит сколь-нибудь существенных изменений в электрические параметры цепи. Шкала прибора градуирована в амперах, килоамперах, миллиамперах или микроамперах. Для расширений пределов измерений, амперметр может быть включен в цепь через трансформатор или параллельно шунту, когда лишь малая доля проходит через прибор, а основной ток цепи течет через шунт.

Интересно почитать: что такое клистроны.

Усиление полной шкалы амперметра

Величина силы отталкивания и, следовательно, амплитуда движения иглы зависит от величины тока, протекающего через катушку. Ранее сообщалось, что объем любого инструмента может быть расширен. В случае амперметра для этой цели используется устройство под названием «шунт».

Это позволяет ему проходить только через движущуюся катушку прибора, то ток, который он может терпеть. Шунт формируется сопротивлением давления омического значения ниже, чем показание движущейся катушки прибора, что позволяет пропустить другую часть тока, не допускаемого.

Цифровой амперметр

Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике (генераторе) было равно напряжению на вольтметре. Сопротивление вольтметра должно быть большим по сравнению с сопротивлением приемника энергии (или генератора) с тем, чтобы его включение не влияло на измеряемое напряжение (на режим работы цепи).

Заключение

Рейтинг автора

Написано статей

Более подробно об устройстве амперметра и как его использовать рассказано в материале  Лабораторная работа по электрическим измерениям. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.go-radio.ru

www.elektrorostov.ru

www.elektro911.ru

www.completerepair.ru

www.electricalschool.info

www.biathlonmordovia.ru

Предыдущая

ИнструментарийКак выбрать паяльник для микросхем

Следующая

ИнструментарийКак подключить амперметр к цепи переменного или постоянного тока

Амперметр устройство и принцип действия

Амперметр это измерительный прибор для определения силы тока, измеряемой в амперах. В соответствии с возможностями прибора, его шкала имеет градуировку, обозначающую микроамперы, миллиамперы, амперы или килоамперы. Для проведения измерений, производится последовательное включение амперметра в электрическую цепь с тем участком, где необходимо измерить силу тока. Чтобы увеличить пределы измерений, производится включение амперметра через шунт или трансформатор.

Наиболее распространенной является схема амперметра, где движущаяся стрелка совершает поворот на такой угол наклона, который пропорционален величине измеряемой силы.

Виды амперметров

По своему действию все амперметры разделяются на электромагнитные, магнитоэлектрические, тепловые, электродинамические, детекторные, индукционные, фото- и термоэлектрические. Все они предназначены для измерения силы постоянного или переменного тока. Среди них, наиболее чувствительными и точными, являются электродинамические и магнитоэлектрические амперметры.

Во время работы магнитоэлектрического амперметра, создается крутящий момент, через взаимодействие между полем в постоянном магните и током, проходящим через обмотку рамки. С этой рамкой и соединяется стрелка, движущаяся по шкале. Поворот стрелки осуществляется на величину угла, пропорциональную силе тока.

Устройство амперметра

В состав электродинамического амперметра входят подвижная и неподвижная катушки, соединенные последовательно или параллельно. Токи, проходящие через катушки, взаимодействуют между собой, в результате чего происходит отклонение подвижной катушки, с которой соединяется стрелка. При включении в электрический контур, осуществляется последовательное соединение амперметра с нагрузкой. В случае большой силы тока или высокого напряжения, соединение производится через трансформатор.

Принцип работы

Упрощенная классическая схема амперметра работает следующим образом. Параллельно с постоянным магнитом на оси кронштейна устанавливается стальной якорь со стрелкой. Постоянный магнит, воздействуя на якорь, придает ему магнитные свойства. При этом, расположение якоря проходит вдоль силовых линий, которые также проходят вдоль магнита. Такое положения якоря соответствует нулевому положению стрелки на шкале прибора.

При прохождении тока батареи или генератора по шине, вокруг нее происходит возникновение магнитного потока. Его силовые линии в месте нахождения якоря, перпендикулярны с силовыми линиями в постоянном магните. Создаваемый электрическим током магнитный поток, воздействует на якорь, стремящийся к повороту на 90 градусов. Повернуться относительно исходного положения ему мешает поток, образующийся в постоянном магните.

От того, какой величины и направления электрический ток, проходящий по шине, зависит степень взаимодействия двух магнитных потоков. На такую же величину происходит и отклонение стрелки по шкале, от нулевого деления.

Амперметр: как измерять ток

Амперметр — прибор, предназначенный для измерения силы тока в электрической цепи. Подключение измерительного устройства в схему проводится последовательно с участком, который необходимо замерить. Чем ниже внутреннее сопротивление прибора, тем меньше погрешность измерения. Амперметр нельзя подключать как вольтметр, то есть непосредственно к источнику питания, так как произойдет короткое замыкание.

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

  • электромагнитными;
  • магнитоэлектрическими;
  • тепловыми;
  • электродинамическими;
  • детекторными;
  • индукционными;
  • фото- и термоэлектрическими.

Из всех видов наиболее точными считаются электромагнитные и магнитоэлектрические приборы. Основу магнитоэлектрических устройств составляет постоянный магнит. При прохождении тока через обмотку рамки, между ним и магнитом создается крутящий момент.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Под таким воздействием якорь будет стараться повернуться на 90°, а магнитный поток воспрепятствует его возвращению в исходное положение. От величины и направления тока, который проходит по шине, зависит взаимодействие магнитных потоков. Соответственно этой величине стрелка отклонится от нуля по шкале.

Применение приборов

Электромагнитные типы устройств обычно применяются в электрическом оборудовании, работающего в сетях переменного тока с частотой 50 Гц. Магнитоэлектрические приборы фиксируют малые значения силы постоянного тока. Все амперметры по отсчетным устройствам бывают:

  • со стрелочным указателем;
  • с записывающим механизмом;
  • электронные;
  • с цифровым показанием.

Для измерения силы тока в электрических сетях высоких частот применяются термоэлектрические устройства, в которых роль датчика играет термопара. Она фиксирует степень нагрева проводника, при протекании по нему тока. Рамка реагирует на температуру, которая пропорциональна силе тока.

Электродинамические приборы используются для замера силы тока в цепях частотой до 200 Гц. Отличаются чувствительностью к перегрузкам и посторонним электромагнитным волнам. Благодаря точности замеров, применяются в качестве контрольных приборов для проверки остальных устройств для измерения силы тока.

Более современными моделями считаются цифровые амперметры, которые по физическим показаниям сочетают преимущества аналоговых приборов. Пользователи могут делать замеры с их помощью в любых условиях, так как они не боятся тряски, вибрации и т. д.

К бесконтактным устройствам относятся клещи для измерения тока. Устроены они из головки трансформатора. С их помощью могут определяться значения в любых участках электрической цепи. Для этого следует клещами охватить замеряемый кабель или провод.

Популярные модели

Как отечественными, так и зарубежными производителями выпускается довольно большое количество приборов, разнообразной классификации. Особенно ценятся цифровые устройства, которые нужны для измерения показаний. К ним относятся:

  1. А-05 (DC-2) — прибор устроен с внешним шунтом 75 мВ для измерения показаний в цепях постоянного напряжения. В зависимости от используемого трансформатора, амперметр используется в сетях с током от 100 до 1 тыс. А. Единицей измерения является ампер, замеры которого получают с погрешностью 1%, если класс точности шунта не менее 0,5. Потребляемая мощность не более 5 Вт.
  2. ВАР-М01−083 AC 20−450 В УХЛ4 — универсальный прибор, применяемый как вольтметр, так и амперметр. Устройство может использоваться в качестве основного и дополнительного оборудования. Питается за счет проверяемой электрической цепи. Прибор обладает функцией сохранения в памяти минимального и максимального значения. Управление осуществляется одной кнопкой, переключением которой можно вызвать все функции.
  3. ТДМ SQ 1102−0060 400А/5А — недорогой стрелочный прибор, применяемый в однофазных сетях. Корпус выполнен из негорючего пластика и имеет полную совместимость со многими маркировками трансформаторов. Средний срок службы составляет около 12 лет.
  4. АМ-1 — стационарный измерительный прибор, устанавливаемый на DIN-рейку. В комплект входит дополнительный трансформатор. Погрешность измерения составляет не более 0,5 А.

Стоит отметить еще модели амперметров АМ-3, IEK Э 47−1500/5 А, ACS 712 30 А RD и др. Чтобы избежать больших погрешностей, следует выбирать устройства с сопротивлением до 0,5 Ом. Корпус устройств должен быть герметичным и состоять из негорючего материала. Клеммы обычно покрывают антикоррозийным слоем, назначение которых считается обеспечение более прочного контакта.

Процесс измерения

На практике амперметр используется гораздо реже, но иногда все-таки существует необходимость сделать замеры тока. Обычно такая процедура применяется для определения мощности электрического прибора, если нет соответствующих обозначений. Очень важно, что при измерении тока величина напряжения, приложенного к электрической цепи, не имеет значения. Замер прибором можно проводить, разорвав цепь в любом месте.

Источником может быть простая батарейка на 1,5 В, аккумулятор на 12 В или однофазная сеть 220 В. Перед началом измерений пользователи подготавливают оборудование, переводя ручки настройки в соответствующее начальное положение. Если примерное значение тока неизвестно, то переключатели устанавливаются на максимальное значение.

Когда все будет подготовлено, в одну из розеток подключается электрический прибор, а в другую провода амперметра. Если это бытовая сеть, то на измерительном устройстве следует выставить переменный ток и максимальное его значение. При измерении стрелочными приборами часто допускаются ошибки, так как сам процесс с ними проводить не очень удобно.

В этом случае гораздо удобнее использовать цифровые измерительные устройства. Очень популярны мультиметры M890G, в которых есть два диапазона для измерений как переменного, так и постоянного тока. Опытные электрики обычно примерно знают параметры электрической сети, поэтому они сразу устанавливают переключатели в нужное положение.

Если они не знают значения измеряемого тока, то устанавливают на мультиметре предельное значение равное 10 А. Далее, прибор перенастраивается на меньшее значение, соответствующее току сети.

Следует помнить, что переключение осуществляется при обесточивании проверяемой электрической цепи. Используя универсальный прибор, который выполняет задание вольтметра и амперметра, косвенно измеряют сопротивление подключенного прибора. Для этого дополнительно проводят расчеты, связанные с законом Ома.

Амперме́тр (от ампер + μετρέω «измеряю») — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно [1] с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения [2] . Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания): это приведёт к короткому замыканию!

Бесконтактное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется токоизмерительные клещи (на фото).

Содержание

Общая характеристика [ править | править код ]

По конструкции амперметры делятся:

  • со стрелочной измерительной головкой без электронных схем;
  • со стрелочной измерительной головкой с использованием электронных схем;
  • с цифровым индикатором.

Приборы со стрелочной головкой [ править | править код ]

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол крена, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.

Приборы со стрелочной головкой могут снабжаться дополнительными электронными схемами для усиления сигнала, подаваемого на головку (для измерения токов, существенно меньших чем ток полного отклонения головки, который для большинства магнитоэлектрических приборов составляет 50 мкА и более), защиты головки от перегруза и прочее.

Приборы с цифровым индикатором [ править | править код ]

В последнее время приборы со стрелочной измерительной головкой стали вытесняться приборами с цифровым индикатором на основе жидких кристаллов и светодиодов.

Принцип действия стрелочной измерительной головки [ править | править код ]

Принцип действия самых распространённых в амперметрах систем измерения:

  • В магнитоэлектрической системе прибора крутящий момент стрелки создаётся благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки (вращающий момент). С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки прямо пропорционален силе тока, поэтому шкала магнитоэлектрического прибора линейна. Направление поворота стрелки зависит от направления протекающего через рамку тока, поэтому магнитоэлектрические амперметры непригодны для непосредственного измерения силы переменного тока (стрелка будет дрожать возле нулевого значения), и требуют правильной полярности подключения в цепи постоянного тока (иначе стрелка будет отклоняться левее нуля).
  • В электромагнитной системе прибора вращающий момент стрелки создаётся между катушкой и подвижным ферромагнитным сердечником, к которому прикрепляется указательная стрелка.
  • В электродинамической системе измерительная головка состоит из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействие между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки.

Во всех вышеуказанных системах угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Включение амперметра в электрическую цепь [ править | править код ]

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт. Для измерения токов может также применяться милливольтметр и калиброванный шунт (первичные токи шунтов могут быть выбраны из стандартного ряда, вторичное напряжение стандартизировано – чаще всего 75 мВ). При высоких напряжениях (выше 1000В) – в цепях переменного тока для гальванической развязки амперметров также применяют трансформаторы тока, а цепях постоянного тока – магнитные усилители.

Устройство амперметр

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как подключить амперметр на тракторе
  • Измерение силы тока при помощи амперметра
  • Устройство и принцип действия амперметра для измерения тока
  • Система электрооборудования автомобиля
  • Подключение амперметра через шунт. Подбор и расчет устройства. Амперметр схемы включения
  • Амперметр тока.
  • Амперметр. Измерение силы тока (Ерюткин Е.С.)
  • Подключение амперметра через шунт. Подбор и расчет устройства
  • Зарядное устройство Airline 15А 12В, амперметр, ручной и автоматический режим

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Вольтметр и амперметр — Цепи — Физика

Как подключить амперметр на тракторе


Электрика и электрооборудование, электротехника и электроника — информация! Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер.

Шкалы приборов могут градуироваться в различных долях ампера: микроамперах, миллиамперах и т. Соответственно такие приборы называют микроамперметрами, миллиамперметрами и т. Чтобы расширить пределы измерений, амперметры включают в цепь с применением трансформатора , либо в параллели с шунтом. В этом случае только небольшая часть тока будет протекать через амперметр, а основная часть тока пойдет через шунт.

Для крепления шунта к амперметру применяются специальные гайки. Запрещается подключать шунт к амперметру при включенном питании электрической сети. Полярность прибора при подключении также имеет большое значение. Если перепутать полярность, то стрелка прибора будет уходить в другую сторону, а цифровой амперметр, покажет отрицательную величину. Существуют и другие специализированные приборы для измерения тока, которые применяются в узконаправленных областях, и не распространены так широко, как перечисленные выше.

Принцип действия такого вида прибора основывается на взаимодействии магнитного поля магнита и подвижной катушки, находящейся в корпусе прибора. Достоинствами такого амперметра является низкое потребление электроэнергии при функционировании, высокая чувствительность и точность измерений. Все магнитоэлектрические амперметры оснащены равномерной градуировкой шкалы измерений.

Это позволяет произвести измерения с высокой точностью. К недостаткам магнитоэлектрического амперметра относится его сложность внутренней конструкции, наличие движущейся катушки. Такой прибор не является универсальным, так как он действует только для постоянного тока.

Несмотря на недостатки, магнитоэлектрический вид прибора широко применяется в различных областях промышленности, в лабораторных условиях. Амперметры с электромагнитным принципом работы не имеют в своем устройстве движущейся катушки, в отличие от магнитоэлектрических моделей. Устройство их значительно проще. В корпусе находится специальное устройство и один или несколько сердечников, которые установлены на оси.

Электромагнитный амперметр имеет меньшую чувствительность, по сравнению с магнитоэлектрическим прибором. А значит, точность его измерений будет ниже. Преимуществами таких приборов является универсальность работы. Это означает, что они могут измерять силу тока как в цепи постоянного, так и переменного тока. Это значительно расширяет его сферу применения.

Метод работы таких приборов заключается во взаимодействии электрических полей токов, которые проходят по электромагнитным катушкам. Конструкция прибора состоит из подвижной и неподвижной катушки. Универсальная работа на любом виде тока является основным достоинством электродинамических амперметров. Из недостатков стоит выделить большую чувствительность, так как они реагируют даже на незначительные магнитные поля , расположенные в непосредственной близости к ним.

Подобные поля способны создавать для электродинамических приборов большие помехи, поэтому такие амперметры применяют только в защищенном экраном месте. Такие приборы, обладают наибольшей эффективностью и точностью измерений. Магнитные поля, расположенные рядом с прибором, не оказывают на него заметного влияния, поэтому нет необходимости в установке дополнительных защитных экранов.

Конструкция такого амперметра включает в себя замкнутый ферримагнитный провод, а также сердечник и неподвижную катушку. Такое устройство позволяет повысить надежность работы прибора. Поэтому ферродинамические виды амперметров чаще всего используются в военной промышленности и оборонных учреждениях.

К его преимуществам также можно отнести удобство и простоту пользования, точность всех измерений, по сравнению с ранее рассмотренными видами приборов. Кроме рассмотренных приборов, существует цифровой вид амперметров. В настоящее время они все шире используются в различных сферах производства, а также в бытовых условиях. Такая популярность цифровых приборов связана с удобством пользования, небольшими размерами и точными измерениями.

Вес прибора также очень незначительный. Цифровые модификации используют в различных условиях, он невосприимчив к вибрациям, в отличие от механических аналоговых приборов. Цифровые приборы, не боятся незначительных механических ударов, которые возможны от работающего рядом оборудования.

Расположение в вертикальной или горизонтальной плоскости прибора не имеет влияния на его работоспособность, так же как изменение температуры и давления.

Поэтому такой прибор применяют в условиях внешней среды. Все рассмотренные приборы способны измерять постоянный ток. Однако иногда требуется измерить силу переменного тока. Если у вас для этого нет отдельного амперметра, то можно собрать элементарную схему. Существуют и специальные приборы, измеряющие переменный ток.

Оптимальным выбором прибора будет мультиметр, в котором имеется возможность измерения переменного тока. Чтобы выполнить правильное измерение, необходимо определить вид тока, то есть, переменный ток в сети, или постоянный. В противном случае измерение будет ошибочным. Если рассматривать классический принцип работы амперметра, то его действие заключается в следующем.

На оси кронштейна вместе с постоянным магнитом расположен стальной якорь с закрепленной на нем стрелкой. Воздействуя на якорь, постоянный магнит передает ему магнитные свойства. В этом случае позиция якоря находится вдоль силовых линий, проходящих вдоль магнита. Такая позиция якоря определяет нулевое расположение стрелки по градуированной шкале. При протекании тока от генератора или другого источника по шине, возле нее возникает магнитный поток.

Силовые линии этого потока в точке расположения якоря направлены под прямым углом к силовым линиям магнита. Магнитный поток, образованный электрическим током, действует на якорь, который стремится повернуться на 90 градусов.

В этом ему мешает магнитный поток, образованный в постоянном магните. Сила взаимодействия двух потоков зависит от направления и величины электрического тока, протекающего по шине.

На эту величину и происходит отклонение стрелки прибора от нуля. Цифровые и аналоговые амперметры, используются в различных отраслях промышленности и народного хозяйства. Особенно широко они применяются в энергетической отрасли промышленности, радиоэлектронике, электротехнике.

Также их могут использовать в строительстве, в автомобильном и другом транспорте, в научных целях. В бытовых условиях прибор также часто используется обычными людьми. Амперметр полезно иметь с собой в автомобиле, на случай выявления неисправностей электрооборудования в пути. Аналоговые приборы до сих пор также применяются в различных областях жизни.

Их преимуществом является то, что для работы не требуется подключение питания, так как они пользуются электричеством от измеряемой цепи. Также их удобство состоит в отображении данных. Многим людям привычнее смотреть за стрелкой. Некоторые устройства оснащены регулировочным винтом, который позволяет точно настроить стрелку на нулевое значение. Инертность работы прибора отрицательно влияет на его применяемость, так как для стрелки необходимо время для нахождения устойчивой позиции.

Для более точных измерений следует выбирать прибор сопротивлением до 0,5 Ом. Лучше, если зажимы контактов будут покрыты специальным антикоррозийным слоем. Корпус должен быть качественного изготовления, без повреждений, желательно герметичного исполнения, для предотвращения проникновения влаги. Это продлит его срок службы и повысит точность показаний. Наиболее удобный вид амперметра — это цифровой.

Хотя в настоящее время более популярными являются мультиметры , в состав которых также входит функция измерения тока. Запрещается подключение амперметра в сеть напрямую без нагрузки, во избежание выхода его из строя. При измерениях нельзя прикасаться к неизолированным токоведущим элементам прибора, так как возможен удар электрическим током.

При работе с амперметром следует соблюдать осторожность и внимательность. Информационно-познавательный сайт. Публикация материалов сайта возможна только после разрешения администратора и при указании полной активной ссылки на источник.

Ру Электрика и электрооборудование, электротехника и электроника — информация!


Измерение силы тока при помощи амперметра

Регистрация Вход. Ответы Mail. Вопросы — лидеры Портал между измерениями нельзя открыть. Туннель портал пространства-времени при своем возникновении имеет бесконечную 1 ставка.

Амперметры и вольтметры, амперметр, вольтметр, работа с амперметром, ремонт амперметра, устройство амперметра, устройство вольтметра.

Устройство и принцип действия амперметра для измерения тока

Прибор амперметр служит для измерения силы пока в цепях с переменным и постоянным напряжением. Подключение происходит последовательно. Идеальный амперметр не оказывает влияния на цепь, но создать его в реальной жизни невозможно, так как любой проводник имеет внутреннее сопротивление. Такой прибор существует лишь в теории, где влияние устройства не учитывается в связи с допустимой погрешностью расчетов. Для повышения точности производимых измерений сопротивление амперметра стремятся сделать минимальным. Амперметр постоянного тока, предназначенный для измерения малых значений, может иметь в основании магнитоэлектрическую систему. Его принцип действия основан на взаимодействии катушки, через которую протекает ток и постоянного магнита. Преимуществом такой конструкции является высокая чувствительность и равномерная шкала. Недостатками магнитоэлектрической системы является невозможность работы с переменным током и сложность конструкции.

Система электрооборудования автомобиля

Цифровой амперметр как и любой другой предназначен для измерения силы тока в электрической цепи. Их включают в цепь, где электрическое поле генерируется источником постоянного или переменного тока последовательно с нагрузкой. Для безопасного использования амперметра и ради сохранности его устройства необходимо понимать, что любой амперметр рассчитан на определённую силу тока. Обычно на его корпусе указаны диапазоны, в которых он может работать.

Амперметр применяется для снятия показания силы тока.

Подключение амперметра через шунт. Подбор и расчет устройства. Амперметр схемы включения

Электрика и электрооборудование, электротехника и электроника — информация! Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер. Шкалы приборов могут градуироваться в различных долях ампера: микроамперах, миллиамперах и т.

Амперметр тока.

Практически в любом транспортном или рабочем средстве на колёсах существует два источника питания — аккумулятор и генератор. Автомобили нас не интересуют, а вот генератор МТЗ очень даже интересен, и именно его мы подробно рассмотрим. Как абсолютно любой генератор, тракторный строго придерживается тех же целей — преобразование одного вида энергии в другой. Конкретно, механической в электрическую, что успешно выполняет от вращения коленвала, как и на другой технике. Если говорить откровенно, то он вообще ничем не отличается, кроме внешнего вида, габаритов размеров , способов подключения и ещё несколькими нюансами.

Существует около десятка устройств амперметра действующих по различному принципу. Большинство из них слишком затратные для производства.

Амперметр. Измерение силы тока (Ерюткин Е.С.)

Изначально вольтметры и амперметры были только механическими, и лишь спустя многие годы, с развитием микроэлектроники, начали выпускаться цифровые вольтметры и амперметры. Тем не менее, даже сейчас механические измерительные приборы пользуются популярностью. Они, по сравнению с цифровыми, устойчивы к помехам и дают более наглядное представление о динамике измеряемой величины.

Подключение амперметра через шунт. Подбор и расчет устройства

ВИДЕО ПО ТЕМЕ: Шунтирование амперметра. Самодельное зарядное устройство для автомобильного аккумулятора

Прибор, который измерит силу тока электрической цепи, называют амперметр тока. Причём данное устройство рассчитано на измерение силы тока определённой величины. Вот, к примеру, когда речь касается электроники, то там зачастую употребляют такие единицы измерения силы тока, как мкА, мА и А. По принципу именно таких подразделений и поделены приборы, которые названы общим собирательным названием амперметры. Это следовательно Амперметры, миллиамперметры, микроамперметры. Существует два типа устройств, для измерения силы тока, два вида амперметров тока.

Ваше имя название компании.

Зарядное устройство Airline 15А 12В, амперметр, ручной и автоматический режим

Амперметр — прибор, предназначенный для измерения силы тока в электрической цепи. Подключение измерительного устройства в схему проводится последовательно с участком, который необходимо замерить. Чем ниже внутреннее сопротивление прибора, тем меньше погрешность измерения. Амперметр нельзя подключать как вольтметр, то есть непосредственно к источнику питания, так как произойдет короткое замыкание. Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:.

У вас уже есть абонемент? На данном уроке мы познакомимся с прибором для измерения такой характеристики электрического тока, как сила тока. Этот прибор называется амперметр.


Амперметр — Все о

Амперметр — Все о Амперметр — это прибор для измерения силы электрического тока в цепи.

Амперметр — это прибор для измерения силы электрического тока в цепи. Единицей измерения является ампер, обозначение: A.

Существует несколько типов:

— амперметры аналоговые
— амперметры цифровые
— амперметры специальные

Самый распространенный аналоговый амперметр — магнитоэлектрический, в нем используется гальванометр с подвижной рамкой. Он измеряет среднее значение тока, проходящего через него. Для ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ТОКА используется диодный выпрямительный мост для выпрямления тока, но этот процесс позволяет точно измерять только синусоидальные токи.

Аналоговые амперметры все чаще заменяются цифровыми амперметрами. Тем не менее, на практике наблюдение за их стрелкой может дать быструю визуальную информацию об изменениях измеряемого тока, которую цифровой дисплей дает с трудом.

Ферромагнитный амперметр использует два поддона из мягкого железа внутри катушки.

Ферромагнитный (или ферромагнитный) амперметр использует два поддона из мягкого железа внутри катушки. Один из поддонов закреплен, другой установлен на шкворне. Когда ток проходит через катушку, два поддона намагничиваются и отталкиваются друг от друга, независимо от направления тока.

Таким образом, этот амперметр не поляризован (он не показывает отрицательные значения). Его точность и линейность хуже, чем у магнитоэлектрического амперметра, но он позволяет измерять действующее значение переменного тока любой формы (но низкой частоты)

Термоамперметр состоит из резистивного провода, по которому течет измеряемый ток. Эта нить нагревается за счет эффекта Джоуля, ее длина меняется в зависимости от ее температуры, вызывает вращение иглы, к которой она прикреплена.

Термоамперметр не поляризован. На него не влияют окружающие магнитные поля, его показания не зависят от формы (переменная или непрерывная любой формы) и частоты тока. Поэтому его можно использовать для измерения эффективного значения переменного тока вплоть до очень высоких частот.

Он очень часто включает температурную компенсацию, предназначенную для поддержания его точности, несмотря на колебания температуры окружающей среды.

На самом деле это цифровая

вольтметр

Вольтметр

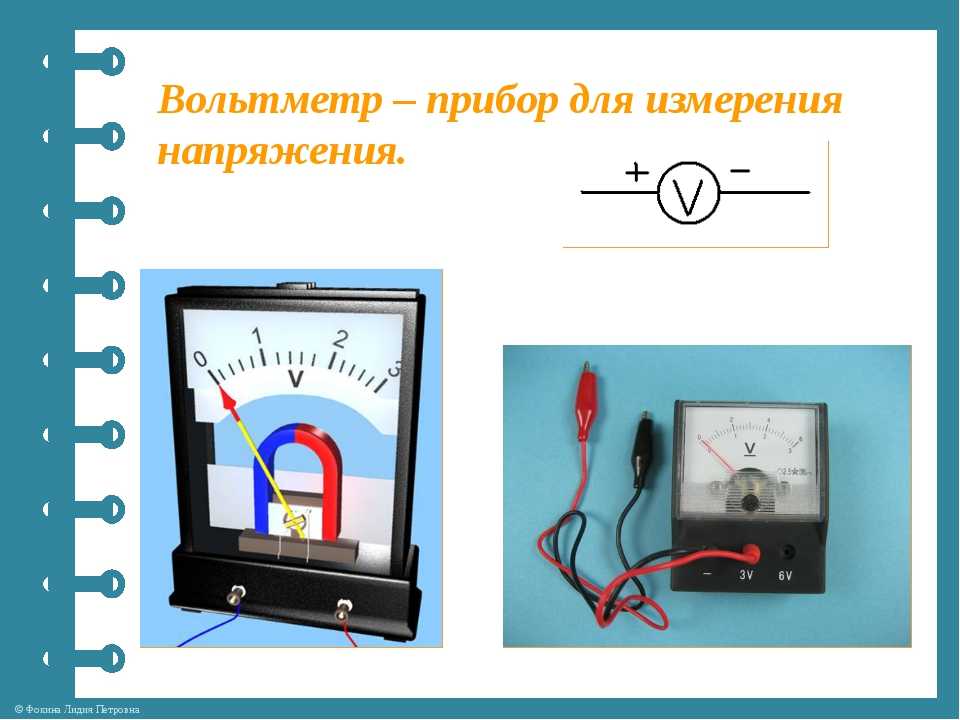

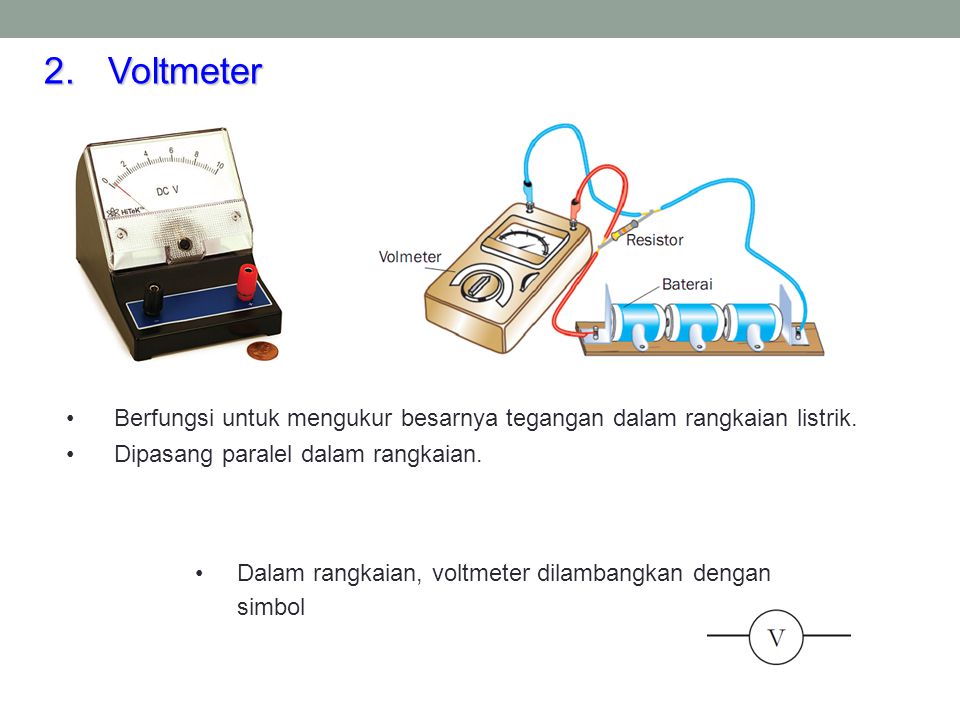

Вольтметр — это устройство, измеряющее напряжение (или разность электрических потенциалов) между двумя точками, величина, единицей измерения которой является вольт (В).
Подавляющее большинство устройств для измерения тока построены на основе цифрового вольтметра, при этом измеряемая физическая величина преобразуется в напряжение с помощью подходящего датчика. Это относится к цифровому мультиметру, который, помимо предлагаемого в

измерение напряжения, создаваемого измеряемым током в резисторе (так называемом шунте). Величина шунта зависит от используемого калибра.

При применении закона Ома измеренное напряжение U преобразуется в зависимости от известного значения сопротивления R шунта в значение A, соответствующее току.

Первичка — это проводник, а вторичка — обмотка.

Это своего рода электрический трансформатор, первичная часть которого состоит из проводника, ток которого мы хотим знать, а вторичная обмотка состоит из обмотки, намотанной на магнитную цепь, образованную двумя губками зажима.

Используется для измерения больших переменных токов без включения чего-либо в цепь. Он не может измерять постоянные токи.

Позволяет измерять любые токи (переменные или непрерывные) и большой силы без включения в цепь и ее разрыва. Зажим состоит из магнитопровода (трансформатора интенсивности), который замыкается на полупроводниковой таблетке. Эта таблетка будет подвергаться индукции, создаваемой проводом (ток, который необходимо измерить).

Индуктивность измеряется, потому что она существует независимо от типа тока. Полупроводниковая таблетка подвергается воздействию тока, перпендикулярного индукции, которая проходит через нее.

Все это, благодаря силе Лоренца, вызывает смещение нагрузки в грануле, что приводит к разности потенциалов, пропорциональной полю и, следовательно, току, система противодействия требует, чтобы трансформатор работал при нулевом потоке и это ток компенсации потока, который, преобразованный в напряжение с помощью преобразователя операционного усилителя, дает на своем выходе напряжение изображения измеряемого тока.

Они используются в области ТНТ (очень высокого напряжения), больших токов и при недостаточной полосе пропускания датчиков Холла (исследование резких переходных режимов, для которых di/dt больше 108 А/с).

Этот метод измерения использует эффект Фарадея: плоскость поляризации света в стекле вращается под действием аксиального магнитного поля.

Этот эффект не зависит от направления распространения света, но зависит от направления интенсивности.

Эффектный амперметр Нееля позволяет измерять постоянные и переменные токи, слабые или сильные токи.

Они способны измерять постоянные и переменные токи с большой точностью как для слабых, так и для сильных токов. Эти датчики состоят из нескольких катушек и сердечников из наноструктурированного композитного материала с суперпарамагнитными свойствами, отсюда и отсутствие магнитной остаточной намагниченности в широком диапазоне температур.

Катушка возбуждения позволяет обнаруживать наличие тока благодаря модуляции по эффекту Нееля. Катушка противодействия позволяет подавать измерительный ток, прямо пропорциональный первичному току и соотношению числа витков первичный/вторичный.
Таким образом, датчик тока на эффекте Нееля ведет себя как простой трансформатор тока, линейный и точный.

Эффект Нель

В цепь последовательно включен амперметр. Это означает, что вам нужно разомкнуть цепь в том месте, где вы хотите измерить силу тока, и поместить амперметр между двумя клеммами, созданными этим размыканием цепи.
Направление подключения и полярность

Амперметр измеряет силу тока от клеммы А (или клеммы +) к клемме СОМ (или клемме -) с учетом знака. В общем случае стрелка аналоговых амперметров может отклоняться только в одну сторону.

Это требует размышлений о направлении тока и требует подключения амперметра для измерения положительной силы: затем мы проверяем, что клемма + амперметра подключена (возможно, путем пересечения одного или нескольких диполей) к полюсу + генератора и что клемма — амперметра соединена (возможно, путем пересечения одного или нескольких диполей) с полюсом — генератора.

Самая высокая сила, которую может измерить амперметр, называется манометром.
Все современные приборы мультикалиберные: вы меняете калибр либо поворотом переключателя, либо перемещением штекера. Последние устройства являются самокалибрующимися и не требуют никаких манипуляций.

При использовании аналогового амперметра избегайте использования манометра меньше силы тока. Это приводит к необходимости определять расчетным путем порядок этой интенсивности и соответственно выбирать размер. Если у нас нет представления о порядке величины интенсивности, которую мы собираемся измерить, желательно начать с самого высокого калибра, обычно достаточного. Это дает представление о токе, протекающем по цепи.

Затем калибр уменьшают до минимально возможного калибра, сохраняя при этом значение выше измеряемого тока. Однако смену калибра необходимо производить осторожно, например, отключая ток или шунтируя амперметр во время смены калибра прибора, особенно если цепь индуктивная.

Чтение цифрового фотоаппарата прямое и зависит от выбранного калибра.
Для аналогового амперметра стрелка перемещается по шкале, общей для нескольких калибров. Считанная индикация представляет собой только количество делений. Поэтому необходимо вывести интенсивность из этого числа, принимая во внимание значение размера, сделав расчет, зная, что максимальная градация соответствует размеру.


Copyright © 2016-2022 Instrumentic.info
[email protected]


www.instrumentic.info
без рекламы!

Амперметр и вольтметр: в чем разница

Если вы занимаетесь электромонтажными работами, вы наверняка слышали об амперметре и вольтметре. Оба они являются устройствами для измерения чего-либо. Многие путают их и думают, что это одно и то же.

Кроме того, есть люди, которые едва понимают разницу. Но есть много вещей, которые нужно знать о различиях между амперметром и вольтметром.

Амперметр — это устройство для измерения величины электрического тока в цепи. Вольтметр измеряет разницу напряжений между двумя точками цепи. Напряжение — это то, что определяет поток тока, поскольку мы все знаем, что ток течет из области высокого напряжения в область низкого напряжения. Между ними существует множество других различий, и их практическая реализация также отличается.

Существуют различные типы амперметров и вольтметров. Отличается и способ их использования.

Для человека, работающего в области электричества, знание основ каждого из них, а также детальных различий между ними очень важно. Итак, это моя попытка сегодня.

Если у вас возникла путаница между амперметром и вольтметром, после прочтения этой статьи вы больше не будете путаться.

Что такое амперметр?

Электричество обогревает и освещает наши дома, заводит наши автомобили, питает все наши электронные устройства и т. д. Иногда нам может понадобиться измерить количество электричества, протекающего через устройства, которые мы используем в повседневной жизни.

Амперметр может измерять электрический ток в цепи. Название происходит от ампера, единицы измерения электрического тока. Вы часто будете видеть, что ампер сокращенно обозначается как ампер.

Не волнуйтесь, это одно и то же. Мультиметр — аналогичное устройство. Вы можете измерить ток и другие вещи с помощью мультиметра.

Идеальное сопротивление амперметра должно быть равно нулю, чтобы через него мог протекать весь ток цепи. Но практически каждый амперметр имеет небольшое сопротивление. Измерительная способность амперметра зависит от величины сопротивления.

Заглавная буква A (A) — это символическое изображение амперметра в электрической цепи. Амперметр подключается к цепи последовательно, так что все электричество цепи может пройти через амперметр, чтобы получить почти точные показания.

Типы амперметров

Существует 4 типа амперметров. Это амперметр с постоянной подвижной катушкой, амперметр с подвижным железом, электродинамометрический амперметр, амперметр выпрямительного типа.

Давайте кратко рассмотрим их:

Амперметр с подвижной катушкой

С помощью этого амперметра измеряется постоянный ток.

В подвижной катушке с постоянными магнитами (PMMC) амперметр размещается посередине полюсов постоянного магнита.

Отклонение катушки определяется уровнем протекающего тока. Амперметр PMCC используется для измерения постоянного тока.

Амперметр с подвижным железом

Амперметр с подвижным железом также известен как амперметр с подвижной катушкой. Катушка на этом свободно перемещается между двумя полюсами постоянного магнита. Когда через катушку протекает ток, она начинает отклоняться на определенный угол.

Отклонение катушки пропорционально току, протекающему через амперметр. Амперметр с подвижным железом используется для измерения как переменного, так и постоянного тока.

Электродинамометр Амперметр

Электродинамометр используется для измерения переменного и постоянного тока. Точность электродинамометра выше ПММК и МИ.

Амперметр выпрямительного типа

Амперметр выпрямительного типа может измерять переменный ток. В приборах используется выпрямляющий прибор для изменения направления тока, чтобы он направлялся в прибор PMMC.

Этот прибор используется для измерения тока в цепи связи.

Как пользоваться амперметром

Поскольку вольтметр и амперметр разные, способы их использования в цепи также разные. Например, чтобы включить амперметр в цепь, нужно отключить цепь.

Ниже приведено краткое пошаговое руководство по использованию амперметра:

Шаг 1: Настройте тип и диапазон тока амперметра.

Шаг 2: Проверьте внутренний предохранитель амперметра.

Шаг 3: Отключите цепь и подключите выводы амперметра к цепи.

Шаг 4: Снова подключите цепь и снимите показания.

Шаг 5: Отключите питание и снова подключите цепь.

Шаг 6: найдите индукционные датчики, затем расположите датчик вокруг провода питания.

Шаг 7: Установите амперметр на автоматический режим.

Шаг 8: Снимите показания и снимите амперметр.

Более подробная и иллюстрированная инструкция по использованию амперметра. Вы можете найти это здесь.

Что такое вольтметр?

Напряжение электрической цепи можно измерить вольтметром. Используя вольтметр, вы можете определить напряжение или разность электрических потенциалов между двумя точками.

Измерение напряжения необходимо для разработки и обслуживания передовых технологий, но оно также имеет более повседневное и практическое применение.

Возможно, вас смущает напряжение. Все мы знаем, что тепло передается от точки с высокой температурой к точке с низкой температурой. Газ течет из области высокого давления в область низкого давления. Точно так же электричество должно течь откуда-то куда-то.

Что определяет направление? Это напряжение. Электричество перемещается из области с высоким потенциалом или высоким напряжением в область с низким напряжением.

Вольтметр подключается параллельно цепи, в которой вы хотите измерить напряжение. Сопротивление вольтметра больше сопротивления амперметра, поэтому ток не может течь через метр и можно измерить точное значение напряжения.

Следует помнить, что вам не нужно отключать цепь для подключения вольтметра. Простое знание этой информации избавит вас от многих хлопот.

Типы вольтметров

Существует два основных типа вольтметров в зависимости от выходного сигнала; аналоговые вольтметры и цифровые вольтметры.

В зависимости от конструкции выделяют пять типов вольтметров: вольтметр выпрямительного типа, PMMC, вольтметр MI, электродинамический вольтметр, вольтметр индукционного типа.

В зависимости от измерения существует два типа; вольтметр переменного тока и вольтметр постоянного тока.

Аналоговый вольтметр: Аналоговый вольтметр использует указатель для получения показаний. Дисплей использует потребность вместо цифрового дисплея.

Цифровой вольтметр: В отличие от аналоговых измерителей, цифровые вольтметры отображают значения как переменного, так и постоянного напряжения. Они дают чтение с использованием цифровых цифровых символов вместо игл или указок.

Вольтметр выпрямительного типа: Вольтметр выпрямительного типа измеряет переменное напряжение и ток.

Вольтметр PMMC: Этот тип вольтметра измеряет протекающий ток, определяя отклонение магнитного поля.

Вольтметр МИ: Вольтметры МИ бывают двух типов; тип притяжения и тип отталкивания.

Электродинамометрический тип Вольтметр: Когда вы помещаете проводник с током в магнитное поле, проводник подвергается механической силе из-за отклонения в проводнике.

Индукционный Тип вольтметра: Вольтметр индукционного типа является наиболее распространенным и широко используемым вольтметром.

Как пользоваться вольтметром?

Использование вольтметра и амперметра — это не одно и то же. Вы можете подключить вольтметр к цепи, не отключая ее, в отличие от амперметра: вот как использовать вольтметр в цепи:

Шаг 1: Настройте прибор на измерение напряжения

Шаг 2: Выберите диапазон выше максимального ожидаемого напряжения

Шаг 3: Вставьте измерительные провода

Шаг 4: Осторожно держите щупы

Шаг 5: Прикоснитесь черным щупом к одному отверстию на выходе.

Шаг 6: Прикоснитесь красным щупом к другому отверстию в розетке.

Шаг 7: увеличьте диапазон в случае перегрузки и при необходимости отрегулируйте вольтметр

Шаг 8: Снимите показания вольтметра

Здесь вы можете найти отличное руководство по использованию вольтметра. Это руководство содержит подробные описания и изображения, которые помогут вам лучше понять.

Отличие амперметра от вольтметра

Как вы уже поняли, амперметр и вольтметр совершенно разные. Некоторые отличия вы можете указать сами. Вольтметр измеряет напряжение, а амперметр измеряет ток.

Вольтметр включен в цепь параллельно, а амперметр — последовательно. Идеальное сопротивление амперметра должно быть равно нулю.

Что касается вольтметра, идеальное сопротивление выше, чем у амперметра. Ниже приводится краткое изложение основных различий между ними:

Признаки Вольтметр Амперметр
Измерительный блок Вольтметр измеряет напряжение, единицей измерения является вольт. Амперметр измеряет общую величину тока, единицей измерения является ампер.
Соединение в цепи В цепи параллельно включен вольтметр. Амперметр включен последовательно в цепь.
Сопротивление Вольтметр имеет высокое сопротивление. Амперметр имеет низкое сопротивление.
Текущая сумма Через вольтметр проходит небольшой ток. Через амперметр проходит огромный ток.
Цепь Для подключения вольтметра не требуется отсоединять цепь. Чтобы подключить амперметр, необходимо отключить цепь.
Символ Символическое представление — V (заглавная буква V). Символическое представление: А (заглавная буква А).

Связанные темы

Проводит Электричество углеродного волокна. электротехнические работы. Просто знать основные различия недостаточно. Их применение и методы использования также сильно различаются, поэтому вы должны знать и их, чтобы использовать эти устройства в полной мере.

Полное знание амперметра и вольтметра имеет первостепенное значение как для любителя, так и для профессионального электрика. Думаю, я мог бы указать на существенные различия между ними и помочь вам понять применение каждого из них. Желаем удачи и надеемся, что у вас будет отличный день в поле!

Вольтметры и амперметры | безграничная физика |

Вольтметры и амперметры

Вольтметры и амперметры используются для измерения напряжения и силы тока соответственно.

Цели обучения

Сравните схему подключения амперметра и вольтметра

Ключевые выводы

Ключевые моменты
  • Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи.
  • Амперметр — это измерительный прибор, используемый для измерения электрического тока в цепи.
  • Вольтметр соединен параллельно с устройством для измерения его напряжения, а амперметр соединен последовательно с устройством для измерения его тока.
  • В основе большинства аналоговых счетчиков лежит гальванометр, прибор, который измеряет ток с помощью движения или отклонения стрелки. Отклонение стрелки производится магнитной силой, действующей на проводник с током.
Ключевые термины
  • шунтирующее сопротивление : небольшое сопротивление R, включенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должно быть R; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра
  • гальванометр : Аналоговый измерительный прибор, обозначаемый буквой G, который измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на проводник с током.

Вольтметры и амперметры измеряют напряжение и ток соответственно в цепи. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.

Вольтметры и амперметры : Краткое введение в вольтметры и амперметры для начинающих физиков.

Вольтметры

Вольтметр — это прибор, который измеряет разность электрических потенциалов между двумя точками электрической цепи. Аналоговый вольтметр перемещает стрелку по шкале пропорционально напряжению цепи; цифровой вольтметр обеспечивает числовой дисплей. Любое измерение, которое можно преобразовать в напряжение, можно отобразить на правильно откалиброванном измерителе; такие измерения включают давление, температуру и расход.

Вольтметр : Демонстрационный вольтметр из 9 класса физики0003

Чтобы вольтметр мог измерять напряжение устройства, он должен быть подключен параллельно этому устройству. Это необходимо, потому что параллельные объекты испытывают одинаковую разность потенциалов.

Параллельный вольтметр : (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр непосредственно к ЭДС без учета его внутреннего сопротивления r. (b) Используемый цифровой вольтметр

Амперметры

Амперметр измеряет электрический ток в цепи. Название происходит от названия единицы СИ для электрического тока, ампер (А).

Чтобы амперметр мог измерять ток устройства, он должен быть подключен к этому устройству последовательно. Это необходимо, потому что объекты, соединенные последовательно, испытывают одинаковый ток. Они не должны быть подключены к источнику напряжения — амперметры предназначены для работы с минимальной нагрузкой (которая относится к падению напряжения на амперметре, обычно малая доля вольта).

Амперметр в серии : Амперметр (А) включен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такое же показание, если он будет расположен между точками d и e или между точками f и a, как показано на рисунке. (Обратите внимание, что заглавная буква E означает ЭДС, а r означает внутреннее сопротивление источника разности потенциалов.)

Гальванометры (аналоговые измерители)

Аналоговые счетчики имеют стрелки, которые поворачиваются, указывая на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, обозначаемое цифрой 9. 0473 Г . Протекание тока через гальванометр I G вызывает пропорциональное движение или отклонение стрелки.

Двумя важнейшими характеристиками любого гальванометра являются его сопротивление и чувствительность к току. Чувствительность по току — это ток, при котором стрелка гальванометра отклоняется на всю шкалу, другими словами, максимальный ток, который может измерить прибор. Например, гальванометр с токовой чувствительностью 50 мкА имеет максимальное отклонение стрелки при протекании через нее 50 мкА, находится на середине шкалы при протекании через нее 25 мкА и т. д.

Если такой гальванометр имеет сопротивление 25 Ом, то напряжение всего В = IR = (50 мкА)(25 Ом) = 1,25 мВ дает полное показание. Подключая резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр для измерения широкого диапазона напряжений или токов.

Гальванометры как вольтметры

Гальванометр может работать как вольтметр при последовательном соединении с большим сопротивлением R . Значение R определяется максимальным напряжением, которое будет измеряться. Предположим, вы хотите, чтобы 10 В производили полное отклонение вольтметра, содержащего гальванометр на 25 Ом с чувствительностью 50 мкА. Тогда 10 В, подаваемые на счетчик, должны давать ток 50 мкА. Общее сопротивление должно быть:

Rtot=R+r=VI=10V50µA=200kΩ,\text{R}_{\text{tot}} = \text{R} + \text{r} = \frac{\ text{V}}{\text{I}} = \frac{10\text{V}}{50\mu \text{A}} = 200 \text{k}\Omega,Rtot​=R+r= IV​=50мкА10В​=200кОм,

или:

R=Rtot−r=200kΩ−25Ω≈200kΩ.\text{R} = \text{R}_{\text{tot}} — \text{r} = 200 \text{k}\ Омега — 25 \Омега \ок 200 \text{k} \Омега.R=Rtot​−r=200kΩ−25Ω≈200kΩ.

(R настолько велико, что сопротивлением гальванометра r почти можно пренебречь.) Обратите внимание, что 5 В, приложенные к этому вольтметру, вызывают отклонение на половину шкалы, пропуская ток 25 мкА через измеритель, поэтому показание вольтметра равно пропорциональна напряжению, по желанию. Этот вольтметр был бы бесполезен для напряжений менее половины вольта, потому что отклонение измерителя было бы слишком маленьким для точного считывания. Для других диапазонов напряжения последовательно с гальванометром включают другие сопротивления. Многие измерители позволяют выбирать шкалы, что включает последовательное включение соответствующего сопротивления с гальванометром.

Гальванометры как амперметры

Тот же гальванометр может работать и как амперметр, если его поставить параллельно небольшому сопротивлению R , часто называемому шунтирующим сопротивлением. Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного большие, чем те, которые вызвали бы полное отклонение гальванометра.

Предположим, например, что нам нужен амперметр, дающий полное отклонение на 1,0 А и содержащий такой же 25-омный гальванометр с чувствительностью 50 мкА. С R и r включены параллельно, напряжение на них одинаковое.

Эти капли IR: IR = I G r

, так что:

IR=IGI=Rr. \text{IR} = \frac{\text{I}_\text{G}}{\ text{I}} = \frac{\text{R}}{\text{r}}.IR=IIG​​=rR​.

Решая для R и учитывая, что IG равен 50 мкА, а I равен 0,999950 А, мы имеем: r} \frac{\text{I}_\text{G}}{\text{I}} = (25 \Omega) \frac{50 \mu \text{A}}{0,9{-3} \Omega.R=rIIG​=(25Ω)0,999950A50µA​=1,25×10−3Ω.

Нулевые измерения

Нулевые измерения уравновешивают напряжения, поэтому через измерительные устройства не протекает ток, который может мешать измерению.

Цели обучения

Объясните, почему используются нулевые измерения

Ключевые выводы

Ключевые моменты
  • Измерения напряжения и тока стандартными вольтметрами и амперметрами изменяют измеряемую цепь, внося погрешности. Вольтметры потребляют дополнительный ток, тогда как амперметры уменьшают ток.
  • Нулевые измерения используются для уменьшения погрешности измерения напряжения и тока.
  • Потенциометр и мост Уитстона — это два метода измерения нуля.
  • Потенциометр — это прибор, который измеряет неизвестное напряжение путем противодействия известному напряжению, не потребляя ток от измеряемого источника напряжения.
  • Мост Уитстона представляет собой электрическую цепь, используемую для измерения неизвестного электрического сопротивления путем уравновешивания двух ветвей мостовой схемы, одна из которых включает неизвестный компонент.
Ключевые термины
  • нулевые измерения : методы более точного измерения тока и напряжения путем уравновешивания цепи таким образом, чтобы ток не протекал через измерительное устройство
  • потенциометр : прибор, который измеряет напряжение, противопоставляя его точной доле известного напряжения и не потребляя ток от неизвестного источника.
  • Мост Уитстона : Прибор, используемый для измерения неизвестного электрического сопротивления путем уравновешивания двух ветвей мостовой схемы, одна из которых включает неизвестный компонент.

Нулевые измерения

Стандартные измерения напряжения и тока изменяют схемы, внося числовые погрешности. Вольтметры потребляют дополнительный ток, тогда как амперметры уменьшают ток. Нулевые измерения уравновешивают напряжения, поэтому через измерительное устройство не протекает ток, и цепь остается неизменной. Измерения нуля, как правило, более точные, но более сложные, чем стандартные вольтметры и амперметры. Их точность все еще ограничена.

Потенциометр

При измерении ЭДС батареи и подключении батареи напрямую к стандартному вольтметру, как показано на рисунке, фактическая измеренная величина представляет собой напряжение на клеммах В. Напряжение связано с ЭДС батареи как В = ЭДС Ir , где I — протекающий ток, а r — внутреннее сопротивление батареи.

Вольтметр, подключенный к батарее : Аналоговый вольтметр, подключенный к батарее, потребляет небольшой, но ненулевой ток и измеряет напряжение на клеммах, которое отличается от ЭДС батареи. (Обратите внимание, что заглавная буква E символизирует электродвижущую силу или ЭДС.) Поскольку внутреннее сопротивление батареи точно неизвестно, точно рассчитать ЭДС невозможно.

ЭДС можно было бы точно рассчитать, если бы были известны r , что бывает редко. Если бы ток I можно было сделать равным нулю, то V = ЭДС , и ЭДС можно было бы измерить непосредственно. Однако для работы стандартных вольтметров требуется ток.

Потенциометр — нулевой измерительный прибор для измерения потенциалов (напряжений). К резистору R подключен источник напряжения, пропуская через него постоянный ток. Вдоль провода наблюдается устойчивое падение потенциала (падение ИК), поэтому за счет контакта по проводу получается переменный потенциал.

Неизвестная ЭДС x (представленная скриптом E x ), соединенная последовательно с гальванометром, показана на рис. Положение точки контакта регулируется до тех пор, пока гальванометр не покажет ноль. Когда гальванометр показывает ноль, ЭДС х = IR х , где R х — сопротивление участка провода до точки контакта. Поскольку ток через гальванометр не течет, через неизвестную ЭДС ничего не течет, и emf x воспринимается.

Потенциометр : Потенциометр является нулевым измерительным устройством. (а) Источник напряжения, подключенный к длинному проволочному резистору, пропускает через него постоянный ток I. (b.) Неизвестная ЭДС (обозначенная буквой Ex) подключена, как показано, и точка контакта вдоль R регулируется до тех пор, пока гальванометр не покажет ноль. Сегмент провода имеет сопротивление Rx и сценарий Ex=IRx, где I не зависит от соединения, так как через гальванометр не протекает ток. Таким образом, неизвестная ЭДС пропорциональна сопротивлению отрезка провода.

Стандартная ЭДС заменяется на ЭДС x , и точка контакта регулируется до тех пор, пока гальванометр не покажет ноль, так что ЭДС с = IR с . В обоих случаях ток через гальванометр не проходит. Ток I по длинному проводу идентичен. Взяв отношение эдс x / эдс s , I , и найдя эдс x , получим то, что видно на

Поскольку для R используется длинная однородная проволока, отношение сопротивлений R x /R s такое же, как отношение длин проволоки, которая обнуляет гальванометр для каждой ЭДС. Три величины в правой части уравнения теперь известны или измерены, и можно рассчитать ЭДС x . Часто в этом расчете меньше неопределенности, чем при непосредственном использовании вольтметра, но она не равна нулю. Всегда есть некоторая неопределенность в соотношении сопротивлений R x /R s и в стандартных ЭДС. Кроме того, невозможно сказать, когда гальванометр показывает точно ноль, что вносит ошибку как в R x , так и в R s , а также может повлиять на ток I .

Измерение сопротивления

Многие так называемые омметры измеряют сопротивление. Наиболее распространенные омметры прикладывают напряжение к сопротивлению, измеряют силу тока и вычисляют сопротивление по закону Ома. Их показания — это расчетное сопротивление. Простые конфигурации с использованием стандартных вольтметров и амперметров имеют ограниченную точность, поскольку счетчики изменяют как напряжение, подаваемое на резистор, так и ток, протекающий через него. Мост Уитстона представляет собой нулевой измерительный прибор для расчета сопротивления путем уравновешивания падений потенциала в цепи. Устройство называется мостом, потому что гальванометр образует мост между двумя ветвями. Различные мостовые устройства используются для измерения нуля в цепях. Резисторы R 1 и R 2 точно известны, а стрелка через R 3 указывает, что это переменное сопротивление. Значение R 3 можно точно прочитать. При неизвестном сопротивлении Rx в цепи R 3 регулируют до тех пор, пока гальванометр не покажет ноль.

Мост Уитстона : Мост Уитстона используется для расчета неизвестных сопротивлений. Переменное сопротивление R3 регулируется до тех пор, пока гальванометр не покажет ноль при замкнутом выключателе. Это упрощает схему, позволяя рассчитать Rx на основе IR-падений.

Разность потенциалов между точками b и d тогда равна нулю, а это означает, что b и d имеют одинаковый потенциал. Без тока, протекающего через гальванометр, он не влияет на остальную часть цепи. Таким образом, ветви abc и adc параллельны, и каждая ветвь имеет полное напряжение источника. Поскольку b и d имеют одинаковый потенциал, падение ИК вдоль ad должно равняться падению ИК вдоль аб . Опять же, поскольку b и d имеют одинаковый потенциал, падение ИК вдоль dc должно равняться падению ИК вдоль bc . Это уравнение используется для расчета неизвестного сопротивления, когда ток через гальванометр равен нулю. Этот метод может быть очень точным, но он ограничен двумя факторами. Во-первых, ток через гальванометр не может быть точно равен нулю. Во-вторых, всегда есть неопределенности в R 1 , R 2 и R 3 , которые вносят вклад в неопределенность R x .

Что такое амперметр? (с картинками)

`;

Амперметры — это тип электронного измерительного прибора, который используется для оценки протекания электрического тока в определенной цепи. По сути, каждый будет измерять поток тока в амперах. Различные конструкции позволяют использовать устройство для измерения количества и скорости тока как в малых, так и в больших электрических устройствах.

Амперметр используется для обнаружения потока электрического тока в цепи.

Амперметр, который иногда называют амперметром, может использоваться в самых разных областях. Прибор удобен для измерения протекания тока через системы электропроводки новых зданий, гарантируя, что он соответствует приемлемым местным нормам безопасности. Компании, производящие электрооборудование практически любого типа, будут использовать это устройство для тестирования продуктов, прежде чем предлагать их для продажи. Электрики часто используют его для выявления проблем с системами электропроводки в старых зданиях. В общем, амперметр можно использовать практически в любой ситуации, когда можно подключиться к цепи и выполнить измерение.

Электрики часто используют амперметр для выявления проблем с проводкой в ​​старых зданиях.

Одним из первых работающих амперметров считается гальванометр Дарсонваля. Эта форма использует процесс магнитного отклонения для измерения потока ампер через данную цепь. Построенное с использованием конструкции с подвижной катушкой, устройство может быть присоединено к цепи, и по мере протекания тока в устройство катушка начинает смещаться в магнитном поле. Степень смещения и движения, которым подвергается катушка, помогает определить протекание тока.

Амперметр может быть сконфигурирован для измерения постоянного или переменного тока, и есть примеры амперметров, способных измерять оба типа. Однако во всех конструкциях важно помнить, что устройство, как правило, имеет относительно низкую точку сопротивления. То есть, если он подключен к несовместимому источнику, есть шанс, что устройство выйдет из строя, а возможно даже короткое замыкание. Наряду с коротким замыканием это действие может привести к необратимому повреждению амперметра, а также представлять опасность для здоровья человека, работающего с устройством. По этим причинам рекомендуется допускать к работе с этим инструментом только квалифицированный персонал.

Малкольм Татум

После многих лет работы в индустрии телеконференций Майкл решил реализовать свою страсть к мелочи, исследования и письмо, став внештатным писателем на полную ставку. С тех пор он публиковал статьи в множество печатных и онлайн-изданий, в том числе EasyTechJunkie, а его работы также появлялись в поэтических сборниках, религиозные антологии и несколько газет. Другие интересы Малкольма включают коллекционирование виниловых пластинок, мелкие лига бейсбола и велоспорт.

Вам также может понравиться

Рекомендуется

Что такое амперметр, виды, устройство и принцип работы

Для определения величины тока в электрической цепи применяют специальные приборы — амперметры. Амперметр включен последовательно в исследуемую цепь, и, благодаря крайне малому собственному сопротивлению, этот измерительный прибор не вносит существенных изменений в электрические параметры цепи.

Шкала прибора градуирована в амперах, килоамперах, миллиамперах или микроамперах. Для расширения диапазона измерений амперметр можно включать в цепь через трансформатор или параллельно шунту, когда через прибор проходит лишь малая доля измеряемого тока, а через шунт протекает ток основной цепи.

На сегодняшний день особо популярны два вида амперметров — механические амперметры — магнитоэлектрические и электродинамические, и электронные — линейные и трансформаторные.

В классическом магнитоэлектрическом амперметре со стрелкой и градуированной шкалой определенная часть измеряемого тока проходит через подвижную катушку прибора, обратно пропорциональная сопротивлению катушки, включенной параллельно с калиброванным шунтом малого сопротивления .

Ток (постоянный или выпрямленный), проходящий через катушку, приводит к вращению стрелки магнитоэлектрического амперметра, причем угол стрелки пропорционален величине измеряемого тока.

Ток через катушку амперметра создает на ней вращающий момент за счет взаимодействия собственного магнитного поля с магнитным полем неподвижного неподвижного постоянного магнита. А поскольку стрелка соединена с катушкой-рамкой, она наклоняется на соответствующий угол и указывает текущее значение на шкале.

Электродинамический амперметр устроен несколько сложнее. Он имеет две катушки — одну неподвижную, а вторую — подвижную. Катушки соединены между собой последовательно или параллельно. При прохождении токов по катушкам их магнитные поля взаимодействуют, в результате чего подвижная катушка, к которой присоединена стрелка, отклоняется на угол, пропорциональный величине измеряемого тока.

В приборах, предназначенных для измерения значительных токов, основной ток всегда проходит через шунт малого сопротивления, а катушка, подключенная к стрелке, принимает на себя лишь небольшую долю тока, выступая проводящей ветвью от основного пути тока. Соотношения токов через измерительную рамку и через шунт обычно принимают: 1 к 1000, 1 к 100 или 1 к 10.

Часто для измерения значительных токов или при работе с высоковольтными цепями применяют включение используется амперметр через измерительный трансформатор тока. В этом случае во вторичной обмотке измеряется ток, пропорциональный току в первичной обмотке, а шкала градуируется в соответствии с током, измеренным в первичной обмотке. Вторичная обмотка измерительного трансформатора тока всегда шунтирована резистором, иначе наведенная на ней ЭДС может быть опасно высокой.

При подключении измерительного трансформатора тока к высоковольтной цепи корпус амперметра и вторичная цепь измерительного трансформатора должны быть заземлены во избежание пробоя изоляции.

См. также по этой теме: Особенности подключения амперметров в цепях постоянного и переменного тока

На основе трансформаторов тока или датчиков Холла Амперметр типа «токоизмерительные клещи». Применение датчика Холла позволяет измерять постоянный ток, а трансформаторов тока — переменный ток.

Клещи для трансформаторов тока — для измерения переменного тока, — проще в изготовлении и дешевле. Съемный магнитопровод представляет собой сердечник трансформатора тока, на который намотана вторичная обмотка, шунтированная резистором. Первичная обмотка представляет собой провод, который обжат зажимами для измерения силы тока в нем.

Электронная схема рассчитывает в соответствии с законом Ома, исходя из напряжения на шунтирующем резисторе и коэффициента трансформации, ток в исследуемой цепи.

Токоизмерительные клещи UNI-T UTM 1202A:

Клещи на основе датчика Холла (для измерения постоянного тока) используют эффект Холла, когда магнитное поле, создаваемое постоянным током, приводит к возникновению пропорциональной ЭДС Холла в цепи датчика .


Преимущество токоизмерительных клещей с датчиком Холла в том, что они имеют высокое быстродействие и позволяют отслеживать кратковременные пусковые токи.

Наконец, в простых цифровых мультиметрах с функцией измерения тока применяется схема линейного измерения с шунтом. Нет движущейся рамки со стрелкой; вместо этого электроника измеряет падение напряжения на шунте известного сопротивления, сравнивает его с эталонным значением и вычисляет текущее значение. Результат текущего измерения отображается на цифровом дисплее.

Как и что измеряет амперметр – Wira Electrical

Три основных измерительных прибора для электрических устройств: вольтметры, амперметры и омметры. Вы должны были использовать эти инструменты, не один или два из них, а все. Не может быть, чтобы у инженера-электрика не было опыта в этих вещах. Они в основном просты в эксплуатации и изготовлении, но пока давайте сосредоточимся на амперметрах. По этой причине мы сейчас узнаем, что измеряет амперметр.

Амперметр — это прибор для измерения силы тока в электрической цепи или, точнее, потока электричества. Подобно тому, что мы прочитали в основном объяснении электрической цепи, единица измерения электрического тока в Амперах с символом «А».

Следовательно, амперметр или амперметр — это инструмент для измерения силы тока в цепи. Вам не нужно удивляться, если вы найдете «амперметр», потому что люди часто ошибаются.

Звучит очень похоже, но правильно — «амперметр». Странный? Но что есть, то есть. Это не то чтобы серьезно неправильно, но звучит так странно.

Что такое амперметр

Электрический ток имеет единицу СИ Ампер, поэтому его измерительный инструмент называется Амперметр или просто Амперметр. Несмотря на то, что существует два типа тока: переменный ток и постоянный ток, амперметр без проблем измеряет оба.

Из этого краткого объяснения мы делаем вывод из вопроса:

Что измеряет амперметр?
Амперметр используется для измерения электрического тока в электрической цепи, измеряемого в Амперах (А).

Амперметр выполнен с использованием подвижной катушки со стрелкой, перемещаемой гальванометром. Не перепутайте его с вольтметром при подключении к электрической цепи. Вы должны подключить амперметр последовательно с элементом цепи. Амперметр спроектирован таким образом, чтобы внутри него было очень низкое сопротивление.

Почему?

Используя закон Ома, где I = V/R, очевидно, что нам нужно, чтобы сопротивление было как можно меньше, потому что мы не хотим изменять текущее значение. Представьте схему ниже, схема имеет источник напряжения 10 В и резистор 2 Ом. Мы добавим резистор 0,5 Ом в качестве сопротивления амперметра.

Даже если амперметр имеет 0,5 Ом, он все равно будет влиять на ток в цепи. Предполагается, что ток внутри цепи составляет 10/2 = 5 А. Амперметр с сопротивлением 0,5 Ом уменьшит ток до 10/2,5 = 4 А.

Конечно, это пустая трата времени.

Теперь вы понимаете, почему амперметр рассчитан на очень маленькое сопротивление, близкое к нулю.

Чтобы не влиять на значение тока, в амперметре используется небольшой резистор, подключенный параллельно гальванометру. Цель этой конструкции состоит в том, чтобы весь ток протекал через резистор.

Почему?

Как вы уже знаете из курса электроники, больший ток будет протекать через ветвь с меньшим сопротивлением.

Следующая проблема: является ли амперметр цифровым измерительным инструментом? Ответ — нет. Амперметр — аналоговый прибор. Вы можете найти или использовать «цифровой» амперметр, но это не означает, что амперметр работает цифровым способом. Амперметр даже не механический. Используемый вами цифровой амперметр должен иметь цифровой дисплей (7-сегментный дисплей), но это из-за преобразователя.

Цифровой мультиметр использует АЦП (аналогово-цифровой преобразователь), обеспечиваемый микроконтроллером, который выполняет все вычисления и отображение через резистор.

В идеале амперметр имеет нулевое сопротивление, поэтому амперметр не изменит никакого значения в цепи. Но, как мы уже понимаем, идеальное состояние возникает только в математическом, а не в практическом анализе. Даже проводник имеет очень маленькое сопротивление.

Будьте осторожны при использовании амперметра. Как указано выше, амперметр необходимо подключить последовательно с ответвлением. Если вы подключите амперметр параллельно, то ток будет очень большим (можно предположить «короткое замыкание»), что приведет к перегоранию предохранителя, выходу из строя амперметра или даже к поломке компонентов цепи.

Функция амперметра

Гальванометр и амперметр

Гальванометр способен определять значение и направление тока в цепи. Как указано выше, он имеет стрелку, прикрепленную к якорю, состоящему из катушек. Дисплей откалиброван для считывания результатов движения.

Так в чем же разница между гальванометром и амперметром?

Если вы видели самую простую цепь постоянного тока, то понимаете, что якорь можно перемещать с помощью набора магнитов, в то время как якорь питается электрическим током. Та же концепция может быть использована для различения гальванометра и амперметра:

Для гальванометра нужен набор магнитов, а для амперметра один не нужен.

Другое отличие состоит в том, что гальванометр способен измерять только постоянный ток.

Вы можете себе это представить? Почему он не может измерить значение переменного тока? Поскольку переменный ток имеет отрицательную полярность, он будет перемещать указатель в противоположном направлении. На мой взгляд довольно запутанно.

Итак, как амперметр измеряет переменный ток? В то время как амперметр постоянного тока по-прежнему использует принцип подвижной катушки и магнита, амперметр переменного тока считает куски железа, которые перемещаются в присутствии электромагнитной силы фиксированного провода катушки.

Символ амперметра для переменного и постоянного тока остается прежним. Точно так же, как вольтметр, но вместо этого мы используем букву «А». Вы можете найти его в следующем разделе, как мы используем амперметр.

Шунтовое сопротивление

У гальванометра есть две характеристики:

  • Очень чувствительный прибор даже к небольшому изменению электрического тока.
  • Невозможно измерить высокий электрический потенциал.

Поскольку мы не должны менять силу тока, нам разрешено использовать только очень маленькое сопротивление. Но как это сделать с помощью гальванометра?

Подключаем резистор параллельно гальванометру. Поскольку это «параллельное» соединение, мы можем назвать его шунтирующим сопротивлением. (Шунт = Параллельный)

Помните, о чем мы говорили выше, почему мы включили амперметр в цепь последовательно? Мы будем использовать шунтирующее сопротивление, чтобы пропустить через него весь ток, так что гальванометр получит только очень небольшой ток.

Таким образом, гальванометр может измерять гораздо больший ток. Конечно, сопротивление шунта одновременно защитит и гальванометр.

Как определить значение сопротивления шунта? Соблюдайте приведенное ниже уравнение:



Где:

S = сопротивление шунта
G = сопротивление гальванометра
I = измеряемый ток

Поскольку I — это измеряемый ток, то I g — единственный ток, разрешенный для прохождения через гальванометр для полного отклонения. А оставшийся ток ( I I g ) должен протекать через шунтирующее сопротивление.

Рассматриваем G и S параллельно.

Эффективное сопротивление амперметра выражается как:



Как работает амперметр

Амперметр предназначен для измерения электрического тока в цепи.

Как это работает?

Амперметр измеряет ток, протекающий через набор катушек с очень низким сопротивлением и индуктивным сопротивлением. Импеданс должен быть очень небольшим, чтобы амперметр не менял текущее значение из-за своего дополнительного импеданса.

Изображение выше представляет собой амперметр с подвижной катушкой, и мы часто называем его аналоговым амперметром. Внутри него установлены фиксированные магниты, предназначенные для противодействия протекающему через него электрическому току. Его указательный указатель перемещается якорем, расположенным в центре магнита (аналогично простым двигателям постоянного тока). Указатель расположен в точном месте со шкалой и числом на экране дисплея.

Самое важное в любом измерительном инструменте — это то, что он не должен изменять значения переменных в цепи. Вольтметру, амперметру и омметру запрещается изменять напряжение, ток и сопротивление внутри цепи.

Читайте также: анализ сетки

Как и что измеряет амперметр

Узнав, что такое амперметр и гальванометр, применим их на практике: как и что измеряет амперметр.

Здесь мы должны понимать:

  • Понимание того, что измеряет амперметр
  • Знание того, как использовать амперметр для измерения тока

Понимание того, что измеряет амперметр

Если вы читаете этот пост, держу пари, вы поняли, что такое ток. Трудно научиться амперметру, если вы даже не знаете, что такое амперметр. Все, что вам нужно прочитать в первую очередь, можно найти в моем посте о том, что такое электрические токи. Резюме,

Электрический ток представляет собой изменение заряда за определенный период времени, измеряемое в амперах (А), а заряд атомной частицы в электрической системе измеряется в кулонах

Не забудьте подключить амперметр последовательно с цепью. Если вы по ошибке подключите его параллельно, это сработает как короткое замыкание.

Умение пользоваться амперметром для измерения силы тока

Например, давайте воспользуемся приведенной ниже простой электрической цепью. Мы будем использовать источник напряжения 3 В и набор из 3 резисторов с сопротивлением 10 Ом. Из закона Ома мы легко узнаем, что сила тока будет равна 1 Ампер. Поскольку легко рассчитать очень простую схему, нам не нужен амперметр.

Но что мы будем делать, если схема сложная, с большим количеством компонентов и смесью последовательно-параллельного соединения, а у нас нет роскоши времени? Здесь располагаются измерительные инструменты.

В любом случае, давайте проанализируем схему ниже:

Рассчитаем i 1 , i 2 и i 909 1 3 90.

Для начала мы сначала найдем токи с основным законом Ома, чтобы позже проверить показания измерительных инструментов.

Для i 1 , поскольку это ток последовательно с источником напряжения, мы можем принять его как общий ток в цепи. Чтобы рассчитать общий ток в цепи, нам нужно сначала рассчитать полное сопротивление в цепи.

, а затем общее сопротивление

Общий ток составляет

для I 2 и I 3 Мы можем использовать текущий подразделение. С R 2 and R 3 have the same resistance, we will split the total current by 2. Hence,

i 2 = 0.1A and i 3  = 0.1 A

Здесь находятся текущие значения. Время использовать другой подход с амперметром.

Какое сопротивление имеет амперметр? Предположим, что сопротивление 0,01 Ом.

Для i 1 мы поместим амперметр между источником напряжения и R1. схема становится:

Как вы заметили, i 1 равно 0,19998 А. Это очень близко к 2 А, если использовать закон Ома. Почему они разные? Потому что, если мы используем математические методы, мы предполагаем, что каждый компонент находится в идеальном состоянии. Идеальный амперметр имеет нулевое внутреннее сопротивление, что практически невозможно. Сопротивление амперметра 0,01 Ом немного уменьшает общий ток, и мы можем игнорировать разницу.

Переходим к i 2 and i 3 ,

We get 0.09999 A for i 2 and i 3 instead of 0.1 A. And again, we can ignore the differences.

Часто задаваемые вопросы

Как амперметр измеряет ток?

Амперметр измеряет ток, протекающий через набор катушек с очень низким сопротивлением и индуктивным сопротивлением.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
