Электровоз ВЛ80К | Выпрямительная установка

Выпрямление переменного тока в постоянный для питания цепей тяговых двигателей на электровозе ВЛ80К выполняют выпрямительными установками ВУК-4000Л. Технические данные установки следующие:

Номинальное значение выпрямленного тока (среднее) 3200 А Номинальное значение выпрямленного напряжения 1350 В (среднее)

Номинальное напряжение относительно корпуса (эф- 1500 » фективное)

Максимальный допустимый нарастающий ток перегруз- 18 кА ки в течение 0,05 с

Время перегрузки при 80 кА, не более 0,02 с

Продолжительное допустимое обратное напряжение на 2450 В вентили плеча (амплитудное значение)

Максимально допустимое кратковременное обратное 5500 » напряжение плеча (амплитудное значение)

Частота питающей сети 50 Гц

К п д., не менее 98% Масса, не более 750 кг

Сопротивление изоляции в холодном состоянии между 30 МОм токоведущими частями и корпусом, не менее

Испытательное напряжение переменного тока часто- 5000 В той 50 Гц изоляции токоведуших частей относительно корпуса, а также между плечами моста в течение 1 мин

Конструкция. Одна выпрямительная установка (ВУ) представляет собой выпрямительный мост, обеспечивающий питаниие двух параллельно соединенных двигателей. Конструктивно ВУ выполнена в виде шкафа прямоугольной формы и может работать только с принудительным воздушным охлаждением. Скорость потока охлаждающего воздуха между ребрами охладителей в их средней части должна быть не менее 10 м/с. Температура воздуха на выходе ВУ относительно температуры воздуха на входе не должна бьпь выше чем на 10°С. На электровозе выпрямительные установки охлаждаются специальными вентиляторами. При неисправной системе охлаждения ВУ работать не может.

Установка ВУК-4000Л укомплектована вентилями ВЛ-200-8 на ниже 8-го класса двух подгрупп со следующей маркировкой прямого падения напряжения:

подгруппа I (0,52; 0,53; 0,54 В) — цвет черный;

подгруппа II (0,55; 0,56; 0,57; 0,58 В) — цвет белый.

Цифра 200 в обозначении вентиля указывает значение номн« пального прямого тока вентиля (200 А). Класс вентиля характеризует значение обратного напряжения или напряжения лавинооб-разования; 8-й класс — не менее 860 В

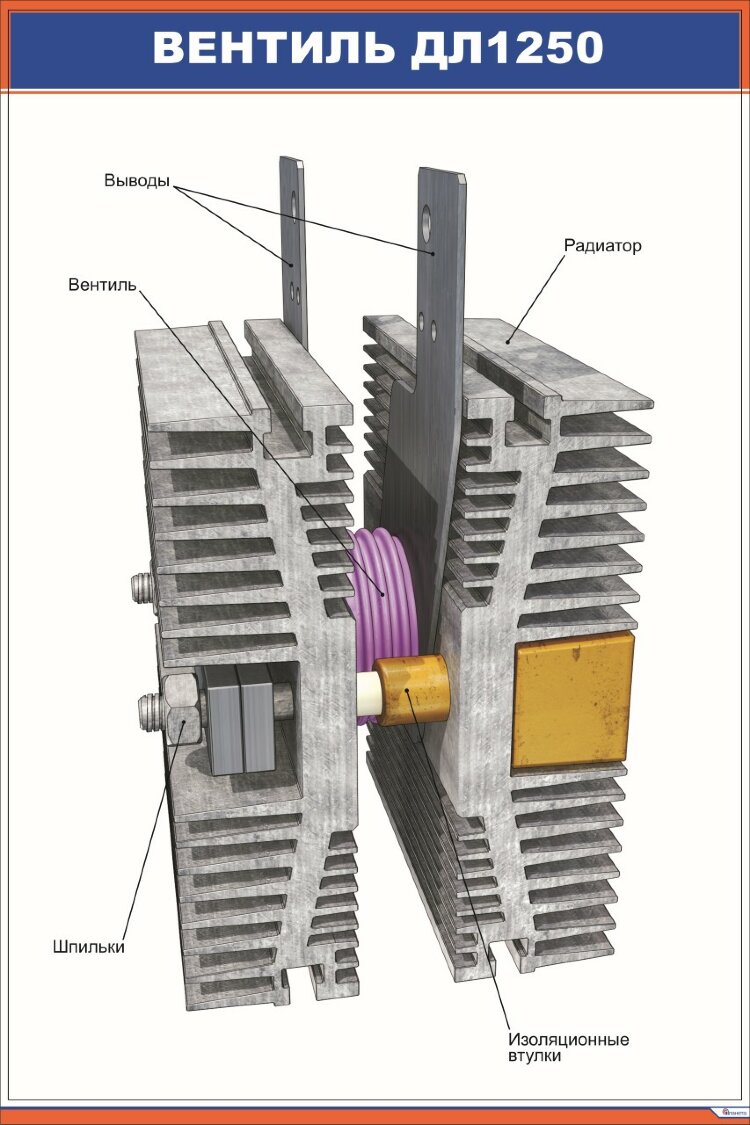

Основой кремниевого выпрямительного элемента (рис. 27) служит тонкая круглая пластинка из сверхчистого монокристаллического кремния, обладающего электронной проводимостью В качестве электродов выпрямительного элемента в кремниевых вентилях использованы никелированные вольфрамовые диски, припаиваемые с двух сторон к кремниевой пластинке и защищающие ее от механических повреждений.

С целью повышения надежности работы вентилей в обратном направлении боковую поверхность кремниевой пластинки стачивают на конус.

Выпрямительный элемент 2 припаян к массивному медному основанию 1, представляющему собой короткий болт с шестигранной головкой, на торце которой имеется цилиндрическое углубление для выпрямительного элемента. Нарезка на стержне болта служит для ввинчивания в тело радиатора 8, способствующего лучшему отводу тепла от вентиля. Сверху в основание завальцован стальной цилиндрический кожух 4, защищающий выпрямительный элемент от воздействия окружающей среды. К верхнему электроду элемента припаян гибкий провод 3, выходящий наружу сквозь изолирующую втулку 5 из свинцового стекла, укрепленную в верхней части кожуха.

Наружный конец гибкого провода верхнего вывода 6, являющегося одним из электродов вентиля, снабжен стандартным наконечником 7 для включения вентиля в цепь.

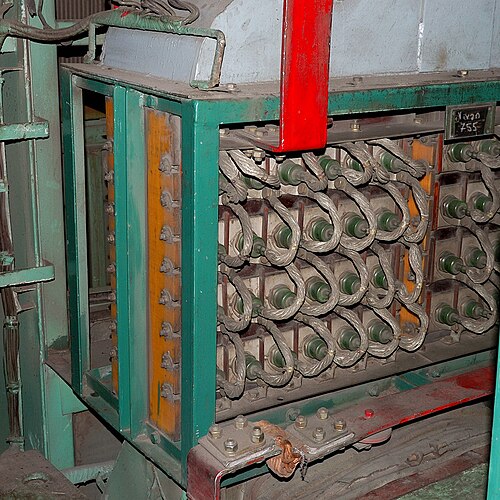

Одна выпрямительная установка ВУК-4000/1 содержит в себе 192 вентиля (по 48 вентилей на каждое плечо). Плечо (рис. 28) состоит из 12 параллельных ветвей по четыре последовательно включенных вентиля в каждом. Число параллельных цепей обусловлено значением выпрямленного тока, число последовательно включенных вентилей — значением обратного напряжения.

Уход в эксплуатации. В период эксплуатации необходимо выполнять следующие мероприятия:

при каждом техническом обслуживании ТО-3 электровозов очищать элементы ВУ от пыли и грязи, проверять качество разъемных соединений и паек;

при текущих ремонтах ТР-1 и ТР-2 электровоза выполнять работы, предусмотренные в предыдущем пункте, а также прозерять целостность вентилей с помощью прибора поиска неисправных вентилей ППНВ-1;

перед каждой поездкой проверять исправность системы воздушного охлаждения (вентиляторы, воздухопроводы, контакторы мотор-вентиляторов) .

В случае отключения ГВ из-за срабатывания защиты ВУ необходимо перед повторным включением определить причину, вызвавшую срабатывание защиты, устранить неисправность и только после этого включить ВУ под напряжение и нагрузку. В частности, если аварийное отключение произошло в результате короткого замыкания, необходимо проверить целостность вентилей.

Сопротивление изоляции токоведущих частей относительно корпуса измерять мегомметром напряжением 2,5 кВ. Испытание электрической прочности изоляции следует проводить от источника переменного тока частотой 50 Гц и мощностью не менее 0,5 кВт. Перед испытанием вентили закоротить. Испытание начинать с напряжения, не превышающего 1400 В и поднимать его до 4100 В за время не менее 10 с Полное испытательное напряжение держать в течение I мин, после чего плавно снизить его до 1400 В и отключить питание.

Возможные неисправности. При пробое вентилей необходимо вести электровоз на низших позициях (ниже 25-й), а в условиях депо проверить целостность всех вентилей.

Поиск вышедшего из строя вентиля ВУ без разбора цепей ВУ при отключенной цепи со стороны ее входа и выхода осуществляют прибором ППНВ-1. При подсоединении прибора к ряду, в котором имеется прибитый вентиль, на нем загорается сигнальная лампочка.

Затем проверяют все вентили этого ряда искателем. Пробитый вентиль определяют по шуму в наушниках; на каждом электровозе имеется такой прибор и инструкция по его эксплуатации.

В каждое плечо ВУ при замене следует устанавливать вентили той же подгруппы.

Значения прямых падений напряжений снятых и установленных вентилей следует вносить в ведомость замены (ведомость замены входит в комплект сопроводительной документации на выпрямительную установку).

При проверке выпрямительной установки после проведения текущего ремонта ТР-2 необходимо соблюдать следующее: сумма прямых падений напряжения во всех вентилях горизонтальной ветви со вновь установленными вентилями может отличаться от соответствующих сумм для других ветвей не более чем на 0,03-0,04 В.
