Стабилитрон | Принцип работы и маркировка стабилитронов

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды.

В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом. На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода — это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода — это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока.

А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен.

Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как проверить диод мультиметром или тестером — такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод.

Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах — диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному — катодом диода.

Проверка диодов очень похожа на проверку транзисторов. Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону.

Поэтому прежде чем паять, нужно определить где анод и катод у светодиода. Треугольная половина обозначения — анод, а вертикальная линия — катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов. Обратите внимание на колбу. В ней видно две детали — это небольшой металлический анод, и широкая деталь похожая на чашу — это катод. Плюс подключается к аноду, а минус к катоду. Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку.

Плюс всегда длиннее минуса! Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр. В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD.

Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон. Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода. Например, на корпусе SMD есть метка на углу в виде среза. Все выводы, расположенные со стороны метки — это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения. Подобное обозначение у SMD тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD аналогична — срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду. В отдельных случаях SMD можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там — катодом. Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления.

Обозначение может отличаться в зависимости от модели мультиметра. Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот.

Когда на экране появятся хоть какие-то значения, или диод загорится — значит полярность правильная. На режиме проверки диодов значения равны мВ. В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Самый простой вариант для определения где плюс у светодиода — это батарейки с материнской платы, типоразмера CR Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод.

Однако это не очень удобно. Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение. При правильном подключении светодиода через него будет протекать ток порядка миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе.

Если полярность светодиода и пробника совпадёт — он засветится, и вы определите цоколевку. Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета красный берет на себя менее 2-х вольт.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E.

Так можно проверить работоспособность светодиода и его распиновку. Если светодиод выполнен в другом виде, например, smd , вы можете воспользоваться этим способом просто — вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода. Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем — мгновенно вспыхнут синем пламенем. Исторически электроника берёт своё начало от электровакуумных приборов. Дело в том, что лампы, которые многие помнят из старых телевизоров и приёмников, носили названия типа диод, триод, пентод и т. Название заключало в себе количество электродов или ножек прибора.

Полупроводниковые диоды были изобретены в начале прошлого века.

Их использовали для детектирования радиосигнала. Главное свойство диода — характеристики проводимости, зависящие от полюсовки приложенного к выводам напряжения.

Обозначение диода указывает нам на проводящее направление. Движение тока совпадает со стрелкой на УГО диода. УГО — условное графическое обозначение. Иначе говоря, это значок, которым обозначается элемент на схеме. Давайте разберем как отличать обозначение светодиода на схеме от других подобных элементов. Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Другим видом выпрямительного прибора является диод Шоттки — предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Выпрямительный диод мы уже рассмотрели, давайте взглянем на диод Зенера, который в отечественной литературе называют — стабилитрон. Внешне он выглядит как обычный диод — черный цилиндр с меткой на одной из сторон. Часто встречается в маломощном исполнении — небольшой стеклянный цилиндр красного цвета с черной меткой на катоде.

Обладает важным свойством — стабилизация напряжения, поэтому включается параллельно нагрузке в обратном направлении, то есть к катоду подключается плюс питания, а анод к минусу. Следующий прибор — варикап, принцип его действия основан на изменении величины барьерной емкости, в зависимости от величины приложенного напряжения.

Используется в приемниках и в цепях, где нужно производить операции с частотой сигнала. Обозначается как диод, совмещенный с конденсатором.

Как работают диоды и что такое диодный мост?

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом. Условное обозначение диода на схеме.

Устройство диода Диод представляет собой вакуумированный баллон, Условное обозначение диода с подогревным катодом изображено на рисунке.

Условные обозначения диодов

Под диодом обычно понимают электровакуумные или полупроводниковые приборы, которые пропускают переменный электрический ток только в одном направлении и имеют два контакта для включения в электрическую цепь. Односторонняя проводимость диода является его основным свойством. Это свойство и определяет назначение диода:. Германиевые диоды используются широко в транзисторных приемниках, так как имеют выше коэффициент передачи, чем кремниевые. Это связано с их большей проводимостью при небольшом напряжении около 0, В соответствии с системой обозначений, разработанной до г. Второй элемент — номер, соответствующий типу диода: Третий элемент — буква, указывающая разновидность прибора.

Подарки и советы

Диоды — простейшие полупроводниковые приборы, основой которых является электронно-дырочный переход p-n-переход. Как известно, основное свойство p-n-перехода — односторонняя проводимость: от области p анод к области n катод. Это наглядно передает и условное графическое обозначение полупроводникового диода : треугольник символ анода вместе с пересекающей его линией электрической связи образуют подобие стрелки, указывающей направление проводимости. Перпендикулярная этой стрелке черточка символизирует катод рис. Буквенный код диодов — VD.

Вспомните, как вы накачивали колесо велосипеда или автомобиля.

Диоды — характеристики, обозначение и маркировка диодов

У светодиода сильно ограничен ток. Через обычный красный светодиод лучше больше 20 мА не пропускать. По вашему 50 мА — это силовая цепь? И вы считаете, что использование светодиода как источника опорного напряжения — это хорошая схема? Ток установится в точке пересечения ВАХ цепочки диодов и выходной характеристики источника и примет вполне конечное, хотя и сильно зависящее от напряжения, значение. И подобрав это напряжение, вполне можно добиться протекания нужного нам тока.

Определяем полярность диода: катод и анод — это минус или плюс

Любой диод меняет свою проводимость в зависимости от полярности приложенного к нему напряжения. Расположение же электродов на его корпусе указано не всегда. Если соответствующая маркировка отсутствует, определить, какой электрод подключен к какому выводу, можно и самостоятельно. Первым делом, определите полярность напряжения на щупах того измерительного прибора, которым вы пользуетесь. Если он многофункциональный, переведите его в режим омметра. Возьмите любой диод, на корпусе которого обозначено расположение электродов. Попробуйте подключать щупы к диоду в различных полярностях. Если он проводит ток, значит, щуп с положительным потенциалом подключен к аноду, а с отрицательным — к катоду.

Обозначение диода на схемах. Диод имеет два контакта, которые называют анодом и катодом. Направление тока и маркировка диодов. Треугольник.

Чтобы создавать эффективные электронные схемы с диодами, требуется минимальный объем знаний об их устройстве и принципе работы. Перед началом пайки обязательно необходимо определить, где у этих элементов анод и где катод. Визуального осмотра бывает недостаточно, если электронные элементы приобретены без технической документации или выпаяны из старого оборудования. Для проверки обязательно требуется тестер с различными режимами работы и источник питания с напряжением вольт.

В этой статье: Осмотр маркировки С помощью мультиметра Источники. Диод — это двухэлектродный электронный элемент, который проводит ток в одном направлении и не пропускает его с другого. Диод также называют выпрямителем, который преобразует переменный ток в постоянный. Обычно достаточно взглянуть на маркировку диода, но если она стерлась или не была нанесена изначально, проверьте диод мультиметром. При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 10 человек а. Категории: Компьютеры и электроника.

Мы очень часто применяем в своих схемах диоды, а знаете ли вы как он работает и что из себя представляет?

Как известно, основное свойство p-n перехода — односторонняя проводимость: от области р анод к области n катод. Это наглядно передает и условное графическое обозначение полупроводникового диода: треугольник символ анода вместе с пересекающей его линией электрической связи образуют подобие стрелки, указывающей направление проводимости. Перпендикулярная этой стрелке черточка символизирует катод. Буквенный код диодов — VD. Исключение составляет однофазный выпрямительный мост, изображаемый в виде квадрата с соответствующим числом выводов и символом диода внутри.

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды.

2.4 Классификация и обозначение диодов

Классификация и условные графические обозначения полупроводниковых диодов изображена в виде схемы на рисунке 5.

Основой полупроводникового диода является р – n переход, определяющий его свойства, характеристики и параметры.

По своему назначению полупроводниковые диоды подразделяются на: выпрямительные, импульсные, высокочастотные, сверхвысокочастотные, опорные (стабилитроны), трехслойные переключающие, туннельные, варикапы, фото и светодиоды.

Обозначение диодов состоит из четырех элементов, первый (цифра или буква) указывает на исходный материал полупроводника; второй (буква) – класс диода; третий (трехзначный номер по сотням) – группу применения; четвертый (буква) – разновидность диода данного типа. Например КС 168А – кремниевый стабилитрон малой мощности, разновидность типа А.

2.5 Выпрямительные диоды

Для выпрямления переменного тока с низкой частотой (50 – 100000 Гц) широко применяются кремниевые плоскостные диоды, имеющие во много раз меньше обратные токи и большие обратное напряжение по сравнению с германиевыми (рисунок 6, а, б).

К основным параметрам выпрямительных диодов, характеризующих их работу в выпрямительных схемах, относятся:

– среднее значение выпрямленного тока, который может длительно протекать через диод при допустимом нагреве;

– среднее значение прямого напряжения, однозначно определяемое по ВАХ при заданном значении ;

Рисунок 6

– среднее значение обратного тока при заданном значение обратного напряжения;

– диапазон рабочих частот, в пределах которого ток диода не уменьшается ниже заданной величины. Часто приводят предельную частоту диапазона ;

– предельно допустимая амплитуда обратного напряжения;

– максимальное значение прямого тока диода, которое длительно выдерживает диод без нарушения нормальной работы;

Выпрямительные диоды подразделяются на диоды малой мощности средней и большой мощности. В таблице 1 приведен пример основных параметров диода Д 248Б.

Таблица 1 – Значения параметров выпрямительных диодов.

Тип						Масса, гр.
Д 248Б	5 – 10	1 – 1,5	600	3	1000	18

2.

6 Высокочастотные импульсные диоды

Высокочастотные диоды являются приборами универсального назначения. Они могут работать в выпрямителях переменного тока широкого диапазона частот (до нескольких сотен мегагерц), а также в модуляторах, детекторах и других нелинейных преобразователях электрических сигналов. Высокочастотные диоды содержат как правило, точечный p – n – переход и поэтому называются точечными.

Прямая ветвь ВАХ не отличается от соответствующей ветви характеристики плоскостного диода, чего нельзя сказать при сравнении обратных ветвей (рисунок 7, а).

Поскольку площадь р – n перехода мала, то обратный ток невелик, однако участок насыщения практически не выражен, за счет токов утечки и термогенерации обратный ток равномерно возрастает.

Значения постоянных прямых токов точечных диодов не превышает 50 мА, а значения допустимых обратных напряжений 150 В.

По частотным свойствам точечные диоды подразделяются на две группы:

Помимо статической емкости точечные диоды характеризуются теми же параметрами, что и выпрямительные (рисунок 7,в).

В диапазоне сантиметровых и миллиметровых волн применяются германивые и кремниевые точечные диоды с очень малым радиусом точечного контакта в р – n переходе (2 – 3мкм). В таблице 2 приведен пример основных параметров высокочастотного диода Д 103А.

Таблица 2 – Основные параметры высокочастотных диодов.

Тип						Масса, гр.
Д 103А	30	30 – 75	30	600	0,5	1,3

Условные обозначения параметров полупроводниковых диодов



Условные  обозначения  параметров полупроводниковых диодов



Обозначение	Параметр
Uоб/Uимп	максимально допустимое постоянное (Uоб) или импульсное (Uимп) обратное напряжение на диоде.
Iпр/Iимп	максимально допустимый постоянный (Iпр) или импульсный (Iимп) прямой ток через диод.
Uпр/Iпр	максимальное падение напряжения (Uпр) на диоде при заданном прямом токе (Iпр) через него.
Cд/Uд	емкость диода (Cд) и напряжение на диоде (Uд), при котором она измеряется.
Io(25)/Ioм	обратный ток диода при предельном обратном напряжении. Приводится для температуры +25 (Iо(25)) и максимальной рабочей температуры (Iом).
Fмах	максимальная рабочая частота диода.
Tвос/Qпк(Iп/Uо)	время восстановления (Твос) обратного сопротивления диода или заряд (Qпк) для его переключения при заданном прямом токе (Iп) и обратном напряжении (Uо).
Uст/Iст	напряжение стабилизации (Uст) стабилитрона при заданном прямом токе (Iст) через него.
Iс1/Iс2	минимальный и максимальный токи стабилизации.
Rст/Iст	динамическое сопротивление (Rст) стабилитрона при заданном прямом токе (Iст) через него.
P/Pт	максимально допустимая постоянная рассеиваемая мощность на диоде (P) и на диоде с теплоотводом (Pт).
ТКU	температурный коэффициент изменения напряжения стабилизации стабилитрона.
dUст	разброс номинального напряжения стабилизации (приводится максимальное отклонение в процентах или в вольтах).
Cв/Uоб	емкость варикапа (Cв) и напряжение на нем (Uоб), при котором она измеряется. Приводятся минимальное и максимальное значения.
Kc(U1-U2)	коэффициент перекрытия по емкости варикапа (отношение максимальной и минимальной емкости, измеряемой при двух заданных напряжениях).
Q(U/F)	добротность варикапа. Измеряется на определенной частоте (F) и при определенном напряжении на варикапе (U) или при его заданной емкости.
Io/Uо	обратный ток варикапа (Iо) при определенном обратном напряжении (Uо).

(*) — для импульсного режима.      «т» -типовое значение.

Copyright © V.F.Gainutdinov, 2006 — 2016. Все права защищены.
Разрешается републикация материалов сайта в Интернете с обязательным указанием активной ссылки на сайт http://vicgain.sdot.ru и со ссылкой на автора материала (указание автора, его сайта).

Владелец данного сайта не несёт никакой ответственности за содержание расположенного здесь материала, а также за результаты использования информации, размещённой на этом сайте.

4. Полупроводниковые диоды: выпрямительные, стабилитроны, туннельные, фотодиоды, светодиоды, варикапы. Конструкция, основные характеристики и параметры, условные обозначения. Полупроводниковый прибор КД409А

Полупроводниковый прибор КД409А

контрольная работа

Полупроводниковым диодом называется прибор с двумя выводами и одним p-n переходом. Принцип работы полупроводникового диода основан на использовании односторонней проводимости, электрического пробоя и других свойств p-n перехода.

Полупроводниковые диоды подразделяют на группы по многим признакам. Бывают диоды из различных полупроводниковых материалов, предназначенные для низких или высоких частот, для выполнения различных функций и отличающиеся друг от друга по конструкции.

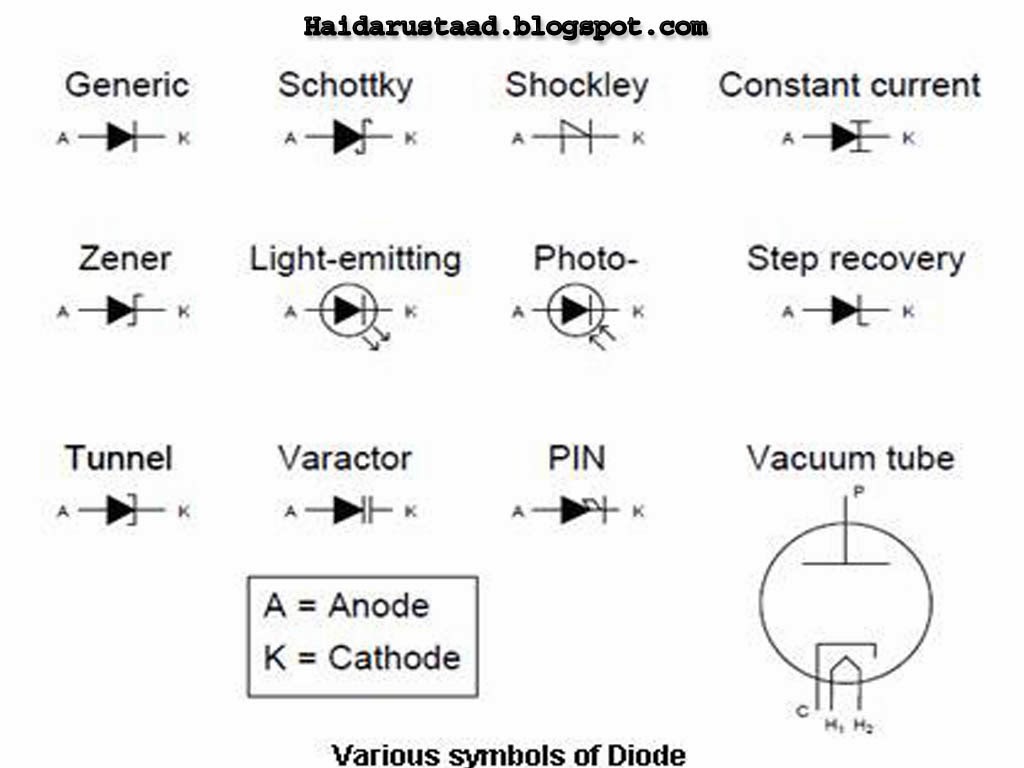

Условные графические обозначения различных диодов представлены на рисунке 4.

Рисунок 4 — Классификация и условные графические обозначения диодов

По конструктивно-технологическому принципу диоды разделяют на точечные и плоскостные. Точечные диоды рассчитаны на токи до нескольких миллиампер, а плоскостные — до нескольких ампер. Конструктивно диоды выполняются в металлостеклянных, стеклянных и пластмассовых корпусах (рисунок 5), а также в бескорпусном виде с защитным покрытием.

а — условное обозначение выпрямительного диода; б конструкция полупроводниковых диодов.

Рисунок 5 — Выпрямительные диоды

Выпрямительные диоды применяются для преобразования переменного тока в постоянный. Они делятся на: маломощные (до 0,3А), средней мощности (до 10А), мощные (более 1000А), низкочастотные (до 1кГц) и высокочастотные (до100кГц).

Основной характеристикой диода является вольт-амперная характеристика (ВАХ) (рисунок 6). ВАХ любого прибора представляет собой зависимость между током, протекающим через прибор и приложенным напряжением.

Основные параметры диодов, указываемые в справочной литературе:

I_{выпр. ср. макс —} максимальное значение среднего выпрямленного диодом тока.

I_обр — обратный ток через диод.

I_{обр. ср —} средний обратный ток через диод.

I_пр — прямой ток через диод.

I_{пр. макс —} максимальный прямой ток.

I_{пр. и. макс —} импульсный максимальный прямой ток.

I_{пр. ср —} средний прямой ток через диод.

I_{пр. ср. макс —} максимальное значение среднего прямого тока через диод.

U_{обр. макс —} максимальное постоянное обратное напряжение.

U_{обр. и. макс —} максимальное импульсное обратное напряжение, приложенное к диоду.

U_пр — падение напряжения на диоде при его прямом включении.

U_{пр. ср —} среднее падение напряжения на диоде при его прямом включении.

f_{макс —} максимальная частота, на которой ещё сохраняется свойство односторонней проводимости диода.

Рисунок 6 — Вольт-амперная характеристика выпрямительного диода

Стабилитроном называется полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в заданном его диапазоне и который предназначен для стабилизации напряжения.

В зависимости от площади p-n-перехода и конструктивного оформления стабилитроны могут иметь максимально допустимые мощности от десятых долей до 50 Вт.

Типичная ВАХ стабилитрона приведена на рисунке 7.

Прямой ток (кривая 1) в зависимости от напряжения изменяется, как у любого диода, по экспоненциальному закону. Ветвь обратного тока характеризует рабочий режим стабилитрона. Рабочим участком стабилизации является диапазон изменения обратного тока от I_min до I_mах в области электрического пробоя. Изменение тока происходит при напряжении U_ст, мало зависящем от тока пробоя.

Рисунок 7 — Вольт-амперная характеристика стабилитрона

Стабилитроны — разновидность диодов, предназначенных для стабилизации напряжения. Для получения более высоких стабильных напряжений применяется последовательное соединение стабилитронов, рассчитанных на одинаковые токи.

Иногда стабилитрон называют опорным диодом, так как полученное от него стабильное напряжение в ряде случаев используется как эталонное.

Стабилитроны характеризуются следующими основными параметрами:

1. Напряжение стабилизации — значение напряжения на стабилитроне при протекании заданного тока стабилизации.

2. Максимальный и минимальный токи стабилизации

3. Дифференциальное сопротивление

4. Статическое сопротивление или сопротивление стабилитрона на постоянном токе в рабочей точке

5. Температурный коэффициент напряжения.

Туннельный диод представляет собой полупроводниковый диод на основе вырожденного полупроводника, в котором туннельный эффект приводит к появлению на вольт-амперной характеристике при прямом направлении участка отрицательной дифференциальной проводимости.

Туннельный диод представляет собой полупроводниковый прибор с p-n-переходом, образованным материалами с высокой концентрацией атомов примесей. Электропроводность таких полупроводников приближена к электропроводности металла.

Туннельные диоды изготавливаются из германия и арсенида галлия. Эти диоды обладают так называемой N-образной ВАХ (рисунок 8).

Рисунок 8 — Вольт-амперная характеристика туннельного диода

Туннельный диод нельзя использовать для выпрямления переменного тока, так как он обладает высокой проводимостью при обратном включении. Его применяют для создания и усиления электрических колебаний.

Варикапы — это полупроводниковые диоды, действие которых основано на использовании зависимости ёмкости p-n перехода от обратного напряжения. Варикап (рисунок 9) предназначен для применения в качестве элемента с электрически управляемой ёмкостью.

а — эквивалентная схема; б — зависимость добротности варикапа

от частоты; в — условное графическое обозначение варикапа

Рисунок 9 — Характеристики варикапов

Варикапы включают в обратном направлении, т. к. при прямом смещении ёмкость p-n перехода шунтируется его малым сопротивлением.

Фотодиодами называют полупроводниковые диоды, в которых осуществляется управление величиной обратного тока с помощью света. Фотодиод устроен так, что в нем обеспечивается доступ света к p-n-переходу

На рисунке 10 приведены его вольт-амперные характеристики фотодиода для фотодиодного режима.

Рисунок 10 — Вольт-амперные характеристики фотодиода

Фотодиоды могут работать в одном из двух режимов: фотодиодном или фотогальваническом. В фотодиодном режиме на диод подают обратное напряжение. В этом режиме ток и напряжение определяются по пересечению нагрузочной линий с одной из вольт-амперных характеристик. При изменении светового потока изменяются ток в цепи и напряжение на диоде.

Излучающий полупроводниковый прибор, имеющий один p-n переход и предназначенный для непосредственного преобразования электрической энергии в энергию светового излучения, называется светодиодом (СД).

В светодиодах используется инжекционная электролюминесценция p-n перехода, включенного в прямом направлении. Вольт-амперная характеристика СД аналогична характеристике диода (рисунок 11).

Постоянное прямое напряжение 1-2В, максимальный постоянный прямой ток составляет в зависимости от типа диода 10-100 мА.

СД широко применяют в качестве световых индикаторов миникалькуляторов и электронных часов, они служат основными элементами современных оптронов.

Рисунок 11 — ВАХ светодиода

Полупроводниковый диод .идеальный и реальный, Классификация параметры…

Привет, Вы узнаете про полупроводниковый диод, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое полупроводниковый диод, вах диодов, классификация диодов, уго диодов, вольтамперная характеристика диодов, параметры диодов, простейший выпрямитель, простейший стабилизатор, диод , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база.

Полупроводниковым диод ом называют электропреобразовательный прибор, который, как правило, содержит один или несколько электрических переходов и два вывода для подключения к внешней цепи. Принцип работы большинства диодов основан на использовании различных физических явлений в электрических переходах. Наиболее часто в диодах применяют электроннодырочные переходы, контакты металл-полупроводник, анизотипные гетеропереходы. Однако существуют диоды, структура которых не содержит выпрямляющих электрических переходов (например, диод Ганна) либо содержит несколько переходов (например, p-i-n-диод, динистор), а также диоды с более сложной структурой переходов (например, MДM- и MДП-диоды и др.).

полупроводниковый диод — полупроводниковый прибор, в широком смысле — электронный прибор, изготовленный из полупроводникового материала, имеющий два электрических вывода (электрода). В более узком смысле — полупроводниковый прибор, во внутренней структуре которого сформирован один p-n-переход.

В отличие от других типов диодов, например, вакуумных, принцип действия полупроводниковых диодов основывается на различных физических явлениях переноса зарядов в твердотельном полупроводнике и взаимодействии их с электромагнитным полем в полупроводнике.

Полупроводниковыми диодами называются полупроводниковые приборы с одним p-n-переходом и двумя выводами.

Полупроводниковый прибор с одним электрическим переходом, работа которого заключается в преобразования одних электрических значений в другие, называют диодом. В конструкции данного изделия предусматривается два вывода для монтажа.
Сущесвуют также диодные сборки с множеством выводов.

Онлайн демонстрация и симуляция работы график ВАХ диода:

Открыть на весь экран график ВАХ диода

Идеальный полупроводниковый диод

Идеальный ПД имеет нулевой ток при обратном включении (плюс на катод, минус на анод), и на нем нулевое падение напряжения при прямом включении (плюс на анод, минус на катод). Он не имеет внутренних индуктивности и емкости. Переключение происходит мгновенно, то есть, как только полярность тока сменилась, изменяется проводимость — ток возникает, падение напряжения пропадает, или ток пропадает, падение напряжения возникает.

Идеальный полупроводниковый диод не рассеивает мощности, так как рассеиваемая мощность равна произведению тока на напряжение, а на идеальном диоде либо нулевой ток, либо нулевое напряжение.

Идеальный ПД никогда не нагревается, имеет нулевые размеры, не занимает место на плате. Он не шумит, не создает шумовых помех в проходящем токе. Идеальный ПД выдерживает любое напряжение и любой ток.

Если бы удалось создать идеальный ПД, то нужен был бы всего один тип диода — ПИПД (просто идеальный полупроводниковый диод). Его можно было бы применять во всех схемах. Но такой прибор пока не создан. Можно ли его создать — большой вопрос.

Реальные ПД обладают некоторым обратным током, напряжением насыщения (падением напряжения на диоде при определенном прямом токе через него), временем включения (временем, через которое возникает ток после приложения прямого напряжения) и выключения (временем, через которое ток прекратится, если раньше диод был включен в прямом направлении, проводил ток, а теперь включен в обратном), напряжением пробоя (обратным напряжением, при котором возникает проводимость диода, наступает пробой). У реальных диодов есть ограничения по среднему и импульсному токам, рассеиваемой мощности. Реальные диоды обладают емкостью и индуктивность

классификация диодов .

Классификация диодов

Типы диодов по назначению

• Выпрямительные диоды предназначены для преобразования переменного тока в постоянный.
• Импульсные диоды имеют малую длительность переходных процессов, предназначены для применения в импульсных режимах работы.
• Детекторные диоды предназначены для детектирования сигнала
• Смесительные диоды предназначены для преобразования высокочастотных сигналов в сигнал промежуточной частоты.
• Переключательные диоды предназначены для применения в устройствах управления уровнем сверхвысокочастотной мощности.
• Параметрические
• Ограничительные диоды предназначены для защиты радио и бытовой аппаратуры от повышения сетевого напряжения.
• Умножительные
• Настроечные
• Генераторные

Типы диодов по частотному диапазону

• Низкочастотные
• Высокочастотные
• СВЧ

Типы диодов по размеру перехода

• Плоскостные
• Точечные
• Микросплавные

Типы диодов по принципу работы и конструкции

• Диоды Шоттки
• СВЧ-диоды
• Стабилитроны
• Стабисторы
• Варикапы
• Светодиоды
• Фотодиоды
• Pin диод
• Лавинный диод
• Лавинно-пролетный диод
• Диод Ганна
• Туннельные диоды
• Обращенные диоды

Другие типы

• Селеновый выпрямитель (вентиль)
• Медно-закисный выпрямитель (вентиль, купрокс)
• алмазный диод- применяется в высокотемпературных средах (бурение, иследование других планети т. д.)

По мощности

В зависимости от конструктивных особенностей, разные диоды способны рассеивать в пространство различную

мощность, которая ограничивается тепловым разрушением материала проводимости или p-n перехода. Таким образом, диоды делят на:

• Маломощные;
• Средней мощности;
• Большой мощности (силовые).

По исполнению корпуса

Один и тот же вид диода может изготавливаться в различных корпусах. Для портативных устройств лучшим вариантом является диоды в форм-факторе SMD. Проволочные выводы в них заменены контактными площадками. Это обеспечивает им минимальные габаритные размеры, а также позволяет отказаться от монтажа в отверстия платы печатной платы и перейти на поверхностный. Сейчас поверхностным монтажом собирается более 95% портативных устройств. Его просто автоматизировать, а пайка ведется с помощью инфракрасной печи или ручного паяльного фена.

Рисунок 3.1 – Упрощенная структура и условное графическое обозначение полупроводникового диода.

Рисунок 3.1 – Устройство плоскостного диода.

Рисунок 3.1 – Устройство точечного диода.

Под понятием полупроводникового диода собрано множество приборов с различным назначением. Приборы с одним p—n-переходом;

1. выпрямительный диод — достаточно мощный, позволяющий получать из переменного тока постоянный для питания нагрузки;
2. импульсный диод;
3. лавинно-пролетный диод;
4. туннельный диод — диод с участком, обладающим отрицательным дифференциальным сопротивлением;
5. стабилитрон — диод, работающий на напряжении электрического пробоя в обратном направлении;
6. варикап — диод с управляемой напряжением емкостью ЭДП в обратном включении;
7. диод с накоплением заряда — импульсный диод с малым временем восстановления обратного сопротивления, выполненный методом диффузии примесей.

Приборы с иными разновидностями полупроводниковых структур:

1. диод Ганна — полупроводниковый прибор без p—n-перехода, использующий эффект доменной неустойчивости;
2. диод шоттки — прибор со структурой металл — полупроводник, с уменьшенным падением напряжения в прямом направлении;

Фотоэлектрические приборы со структурой типа p—i—n:

1. фотодиод — диод, преобразующий свет в разность потенциалов;
2. светодиод — диод, излучающий свет.

Также, помимо прочего, к диодам относят:

1. динистор, неуправляемый тиристор , имеющий слоистую p—n—p—n-структуру;

Плоскостные диоды обладают с высокими емкостными характеристиками . Об этом говорит сайт https://intellect.icu . С увеличением частоты емкостное сопротивление понижается, что приводит к нарастанию его обратного тока. На больших частотах вследствие того в диоде есть емкость, величина его обратного тока может достичь значения прямого тока, и этот диод, таким образом, утратит свое основное свойство односторонней электропроводности. Для сохранения своих функциональных качеств необходимо снизить емкость диода. Это достигается с помощью всевозможных технологических и конструктивных методов, направленных на сокращения площади p-n-перехода.

В диодах, используемых в схемах, работающих с высокочастотным током, применяют изделия с точечными и микросплавными p-n-переходами. Нужный точечный p-n-переход, получается в месте контакта заостренного окончания специальной металлической иглы с полупроводником. При этом применяют способ электроформования, заключающемся в том, что через соединение проволоки и кристалла полупроводники протекают импульсы электрического тока, формирующие в месте их контакта p-n-переход. Микросплавными называются такие диоды, у которых p-n-переход создается при электроформовании контакта между пластинкой полупроводника и металлическим предметом с плоским торцом.

Выпрямительные диоды.

SMD форм-фактор не подходит для сильноточных диодов. Поэтому там изготавливают диоды в классическом корпусе с двумя выводами. При токах на диоде свыше 10 ампер необходимо уже обеспечивать принудительное охлаждение диода. Для этого они снабжаются болтом и гайкой для крепления к теплоотводящему радиатору. Сейчас серийно выпускаются выпрямительные диоды с максимально допустимым током до 2500 А и напряжением 2000 вольт. Такие модели изготавливаются в дисковом корпусе диаметром около 70 мм. Оба торца являются токоведущими выводами и теплоотводящими поверхностями. Выпрямительные диоды часто делаются в виде сборок по четыре (диодный мост).

Универсальные диоды.

Универсальные импульсные диоды применяются в большом количестве при изготовлении бытовых электронных устройств. Там с помощью них реализуют логические операции, выпрямляют токи небольшой величины. Объемы их выпуска наиболее велики. Цена на них при оптовой покупке составляет несколько центов и менее.

Стабилитроны и варикапы.

Стабилитроны являются простым сенсором, реагирующим на изменение напряжения. Именно такую функцию они выполняют в стабилизаторах напряжения. При помощи организации специальной схемы, маломощным стабилитроном можно стабилизировать значительные токи.

Варикапы являются неотъемлемым компонентом современных радиочастотных схем. Именно с помощью них осуществляется модуляция и перестройка частоты. Важнейшая характеристика варикапа — перекрываемая емкость и добротность. От этого зависит, на какой рабочей частоте может работать варикап. Для СВЧ схем требуются очень высокие значения добротности.

Основные характеристики и параметры диодов

• Вольт-амперная характеристика
• Максимально допустимое постоянное обратное напряжение
• Максимально допустимое импульсное обратное напряжение
• Максимально допустимый постоянный прямой ток
• Максимально допустимый импульсный прямой ток
• Номинальный постоянный прямой ток
• Прямое постоянное напряжение на диоде при номинальном токе (т. н. «падение напряжения»)
• Постоянный обратный ток, указывается при максимально допустимом обратном напряжении
• Диапазон рабочих частот
• Ёмкость
• Пробивное напряжение (для защитных диодов и стабилитронов)
• Тепловое сопротивление корпуса при различных вариантах монтажа
• Максимально допустимая мощность рассеивания

система параметров приводятся в справочниках.

Эта система позволяет правильно выбрать диод для применения в конкретных условиях.
Iпр – прямой ток, проходящий в прямом направлении,
Uпр – прямое напряжение,
Iпр max – максимально доступный прямой ток,
Uобр max – максимально доступное обратное напряжение,
Iобр – обратный ток диода,
Uобр – обратное напряжение диода – (постоянное напряжение, приложенное к диоду в обратном направлении).

• Вольт-амперная характеристика
• Максимально допустимое постоянное обратное напряжение
• Максимально допустимое импульсное обратное напряжение
• Максимально допустимый постоянный прямой ток
• Максимально допустимый импульсный прямой ток
• Номинальный постоянный прямой ток
• Прямое постоянное напряжение на диоде при номинальном токе (т. н. «падение напряжения»)
• Постоянный обратный ток, указывается при максимально допустимом обратном напряжении
• Диапазон рабочих частот
• Ёмкость
• Пробивное напряжение (для защитных диодов и стабилитронов)
• Тепловое сопротивление корпуса при различных вариантах монтажа
• Максимально допустимая мощность рассеивания

Пример: КД204А Iпр = 2 А, Uобрmax = 400 В,
Uпр = 1. 4 В, Iобр = 150 мкА
Диоды, как нелинейные элементы, характеризуются
статическим Rc = U/I
дифференциальным (динамическим) Rдиф = ∆U/∆I

Условное графическое изображение (УГО)диодов на схемах

Общее обозначение диода

Так обозначают на схемах выпрямительные, высокочастотные, импульсные диоды.

---

Обозначение стабилитронов

---

Обозначение двухстроннего стабилитрона

Двухсторонний стабилитрон чаще называют двуханодным. Главная прелесть состоит в том, что его можно включать независимо от полярности. Причем стабилитроны одной и той же марки могут быть как двухсторонними, так и односторонними, например, КС162, КС168, КС133 и др. бывают в железных корпусах (или в стекле) и они односторонние, а бывают в пластмассe обычно красного цвета — двуханодные.

---

Oбозначение варикапа

---

Обозначение варикапной матрицы

---

Обозначение туннельного диода

---

Oбозначение обращенного туннельного диода

---

Oбозначение диода с барьером Шотки (диод Шотки)

---

Oбозначение светодиода

---

Oбозначение фотодиода

Плоскостные

В зависимости от разработки диода его обозначение может включать дополнительные символы . Об этом говорит сайт https://intellect.icu . В любом случае вершина треугольника, примыкающая к осевой линии диода, указывает на направление протекания тока. В той части обозначения, где располагается треугольник , находится p-область, которую еще называют анодом или эмиттером, а со стороны, где к треугольнику примыкает отрезок , находится n-область, которую соответственно называют катодом, или базой.

Выпрямительные Стабилитрон Туннельные Варикапы Светодиоды Фотодиоды

Условные графические обозначения элементов, компонентов и устройств волоконно-оптических систем передачи с применением диодов

обозначение лазерных диодов

Система маркировки диодов

1 – исходный материал:
германий — буква Г или цифра 1 ;
кремний — буква К или цифра 2 ;
галлий — буква А или цифра 3 ;
индий — буква И или цифра 4
2 – тип прибора:
А — СВЧ диоды
В — варикап ы
Д — выпрямительные и импульсные
И — туннельные диоды
Л — излучающие диоды (светодиоды)
Н — диодные тиристоры ( динисторы )
С — стабилитрон ы
Ц — выпрямительные столбы и блоки
3 – цифры обозначают некоторые основные параметры диода (мощность) (для стабилитронов четвертый элементы характеризуют напряжение стабилизации),
4 – буквы и /или цифры, обозначающие порядковый номер разработки
5 — буква, определяющая классификацию по параметрам.

Вольтамперная характеристика (ВАХ) диодов

Полупроводниковые диоды, назначение которых заключается в преобразовании переменного тока в постоянный ток, называются выпрямительными. Выпрямление переменного тока с использованием полупроводникового диода построено на основе его односторонней электропроводности, которая заключается в том, что диод создает очень малое сопротивление току, текущему в прямом направлении, и достаточно большое сопротивление обратному току.

Для того чтобы выпрямить ток большой силы не опасаясь теплового пробоя, конструкция диодов должна предусматривать значительную площадь p-n-перехода. В связи, с чем в выпрямительных полупроводниковых диодах задействуют специальные p-n-переходы соответствующие последнему слову науки и техники.

Технология создания p-n-перехода получается, за счет ввода в полупроводник p-или n-типа примеси, которая создает в нем область с противоположным значением электропроводности. Примеси можно добавлять методом сплавления или диффузии.

Диоды, получаемые методом сплавления, называют «сплавными», а изготавливаемые методом диффузии «диффузионными».

График стабилитрона

Вольтамперная характеристика (ВАХ) реального диода

Для технических целей используют ВАХ в линейных координатах.
При больших напряжениях обратного смещения в диоде может развиться пробой – резкое увеличение обратного тока при незначительном изменении напряжения. При лавинном пробое электроны в электрическом поле p-n перехода приобретают энергию, достаточную для ионизации собственных атомов полупроводника. Это приводит к лавинному размножению носителей заряда, резкому увеличению их локальной концентрации и соответственно тока. После развития лавинного пробоя диод не теряет свою работоспособность. Этот вид пробоя используется в полупроводниковых стабилитронах, о свойствах которых будет сказано далее.
Тепловой пробой развивается в результате локального разогрева области p-n перехода, и как следствия, увеличения концентрации носителей заряда. Тепловой пробой является необратимым, после которого диод теряет свои свойства и работоспособность.

Вольтамперная характеристика идеального диода

Стабилитронами стабилизируют уровень напряжения примерно от 3,5 Ви выше. Для стабилизации постоянного напряжения до 1 вольта применяют стабисторы. У стабисторов работает не обратная, а прямая часть вольтамперной характеристики. Поэтому их подсоединяют не в обратном, как делают со стабилитронами, а в прямом направлении. Электронные компоненты, такие как стабисторы и стабилитроны, как правило, изготовляются, из кремния.

Вольтамперная характеристика стабистора

Принцип действия универсального диода

Вольт-амперная характеристика диода описывается уравнением Шокли:

где

• — ток через диод,
• — напряжение между выводами,
• — темновой ток насыщения,
• — коэффициент идеальности,
• — термическое напряжение (около 25 мВ при 300 К),
• — абсолютная температура p—n-перехода,
• Кл — элементарный заряд,
• Дж/К — постоянная Больцмана.

Темновой ток насыщения — ток утечки диода, определяемый его конструкцией, является масштабным коэффициентом. Коэффициент идеальности — также конструктивная характеристика диода. Для идеального диода равен 1, для реальных диодов колеблется от 1 до 2 в зависимости от различных параметров (резкость перехода, степень легирования и пр.)

простейший выпрямитель

Простейший выпрямитель

В ходе положительного полупериода входного напряжения U1 диод Vработает в прямом направлении, его сопротивление маленькое и на нагрузке RH напряжение U2практически равно входящему напряжению.

График напряжения на входе и выходе простейшего однополупериодного выпрямителя

При отрицательном полупериоде данного входного напряжения диод включен в направлении обратно, где его сопротивление формируется значительно больше, чем сопротивление на нагрузке, и почти все входящее напряжение падает на диоде, а напряжение на нагрузке приближается к нулю В такой схеме для получения выпрямленного напряжения используется всего лишь один полупериод входящего напряжения, поэтому такой тип выпрямителей называется однополупериодным.

Простеший сабилизатор

Полупроводниковые диоды, которые используются для стабилизации постоянного напряжения на нагрузке, называют стабилитронами. В стабилитронах задействован участок обратной участка вольтамперной характеристики в поле электрического пробоя.

Схема простейшего стабилизатора напряжения

В данном случае при изменении тока, проходящего через стабилитрон, от Iст. мин. до Iст. макс. напряжение на нем практически не изменяется. Если нагрузка RH включена параллельно стабилитрону, уровень напряжения на ней также будет оставаться неизменным в указанных пределах изменения тока, проходящего через стабилитрон.

Интересные факты о диодах

• В первые десятилетия развития полупроводниковой технологии точность изготовления диодов была настолько низкой, что приходилось делать «разбраковку» уже изготовленных приборов. Так, диод Д220 мог, в зависимости от фактически получившихся параметров, маркироваться и как переключательный (Д220А, Б), и как стабистор (Д220С) Радиолюбители широко использовали его в качестве варикапа.
• Диоды могут использоваться как датчики температуры.
• Диоды в прозрачном стеклянном корпусе (в том числе и современные SMD-варианты) могут обладать паразитной чувствительностью к свету (то есть радиоэлектронное устройство работает по-разному в корпусе и без корпуса, на свету). Существуют радиолюбительские схемы, в которых обычные диоды используются в качестве фотодиода и даже в качестве солнечной батаре

См. также:

• диодные схемы ,
• Стабилитроны
• Импульсные диоды
• Диоды Шоттки
• Варикапы (Варикап)
• высокотемпературная электроника , алмазная электроника , алмазный диод ,
• Туннельные диоды
• Обращенные диоды
• Полупроводниковые лазеры
• Полупроводниковые микросхемы
• Лазерные диоды
• Выпрямительные диоды
• Обращенный диод
• pin-диод
• Высокочастотные диоды
• Сверхвысокочастотные диоды
• Светодиоды
• Фотодиоды
• Лямбда-диод
• Кристаллический детектор
• Диодный мост
• p-n-переход

В общем, мой друг ты одолел чтение этой статьи об полупроводниковый диод. Работы в переди у тебя будет много. Смело пишикоментарии, развивайся и счастье окажется в ваших руках. Надеюсь, что теперь ты понял что такое полупроводниковый диод, вах диодов, классификация диодов, уго диодов, вольтамперная характеристика диодов, параметры диодов, простейший выпрямитель, простейший стабилизатор, диод и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база

Условные обозначения и классификация отечественных полупроводниковых приборов. — МегаЛекции

Система обозначений полупроводниковых приборов по ОСТ 11.336.919–81 «Приборы полупроводниковые. Система условных обозначений», которая состоит из 6 (или 7) элементов. В основу системы обозначения положен буквенно-цифровой код.

Первый элемент.

Первый элемент (буква или цифра) обозначает исходный полупроводниковый материал, на базе которого создан полупроводниковый прибор. Для приборов общегражданского применения используются буквы Г, К, А и И, являющиеся начальными буквами в названии полупроводникового материала. Для приборов специального применения (более высокие требования при испытаниях, например выше температура) вместо этих букв используются цифры от 1 до 4. В таблице П.1 приведены обозначения для первого элемента.

Таблица П.1

Исходный материал	Условные обозначения
Германий	Г или 1
Кремний	К или 2
Соединения галлия (например арсенид галлия)	А или 3
Соединения индия (например форсид индия)	И или 4

Второй элемент.

Второй элемент – буква, обозначает подкласс полупроводниковых приборов. Обычно буква выбирается из названия прибора, как первая буква названия (табл. П.2).

Таблица П.2

Подкласс приборов	Условные обозначения
Диоды выпрямительные, универсальные, импульсные	Д
Транзисторы биполярные	Т
Транзисторы полевые	П
Варикапы	В
Тиристоры диодные	Н
Тиристоры триодные	У
Туннельные диоды	И
Стабилитроны	С
Сверхвысокочастотные диоды	А
Излучающие оптоэлектронные приборы	Л
Оптопары	О

Третий элемент.

Третий элемент – цифра, в обозначении полупроводниковых приборов, определяет основные функциональные возможности прибора. У различных подклассов приборов наиболее характерные эксплуатационные параметры различные. Например, для транзисторов – это рабочая частота и рассеиваемая мощность, для выпрямительных диодов – максимальное значение прямого тока, для стабилитронов – напряжение стабилизации и рассеиваемая мощность, для тиристоров – значение тока в открытом состоянии. В таблице П.3 приведены значения цифр в третьем элементе условных обозначений для различного класса полупроводниковых приборов.



Таблица П.3

Назначение прибора	Условные обозначения
Диоды выпрямительные, с прямым током, А :
менее 0,3	1
0,3…10	2
Диоды прочие (магнитодиоды, термодиоды и др. )	3
Диоды импульсные, с временем восстановления, нс :
более 500	4
150…500	5
30…150	6
5…30	7
1…5	8
с эффективным временем жизни неосновных носителей заряда менее 1 нс	9
Триодные тиристоры с максимально допустимым средним током в открытом состоянии (или импусным), А
незапираемые :
менее 0,3 (менее 15)	1
0,3…10 (15…100)	2
более 10 (более 100)	7
запираемые :
менее 0,3 (менее 15)
0,3…10 (15…100)
более 10 (более 100)
Назначение прибора	Условные обозначения
симметричные:
менее 0,3 (менее 15)	5
0,3…10 (15…100)	6
более 10 (более 100)	9
Диоды туннельные и обращенные:
усилительные	1
генераторные	2
переключательные	3
обращенные	4
Варикапы:
подстрочные	1
умножительные (варакторы)	2
Стабилитроны, стабисторы и ограничители,с напряжением стабилизации, В:
мощностью менее 0,3 Вт:
менее 10	1
10…100	2
более 100	3
мощностью менее 0,3…5 Вт:
менее 10	4
10…100	5
более 100	6
мощностью менее 5…10 Вт:
менее 10	7
10…100	8
более 100	9
Транзисторы биполярные:
маломощные с рассеиваемой мощностью не более 0,3 Вт:
низкой частоты (граничная частота МГц)	1
средней частоты (граничная частота МГц)	2
высокой и сверхвысокой частот (более МГц)	3
средней мощности (0,3…1,5) Вт:



Назначение прибора	Условные обозначения
низкой частоты (граничная частота МГц)	4
средней частоты (граничная частота МГц)	5
высокой и сверхвысокой частот (более МГц)	6
большой мощности (более 1,5 Вт):
низкой частоты (граничная частота МГц)	7
средней частоты (граничная частота МГц)	8
высокой и сверхвысокой частот (более МГц)	9
Транзисторы полевые:
малой мощности не более 0,3 Вт :
низкой частоты (граничная частота МГц)	1
средней частоты (граничная частота МГц)	2
высокой и сверхвысокой частот (более МГц)	3
средней мощности (0,3…1,5) Вт:
низкой частоты (граничная частота МГц)	4
средней частоты (граничная частота МГц)	5
высокой и сверхвысокой частот (более МГц)	6
большой мощности (более 1,5 Вт):
низкой частоты (граничная частота МГц)	7
средней частоты (граничная частота МГц)	8
высокой и сверхвысокой частот (более МГц)	9
Источники инфракрасного излучения:
излучающие диоды	1
излучающие модули	2
Приборы визуального представления информации:
светоизлучающие диоды	3
знаковые индикаторы	4
знаковое табло	5
шкалы	6
экраны	7
Оптопары:
резисторные	Р
Назначение прибора	Условные обозначения
диодные	Д
тиристорные	У
транзисторные	Т



Четвертый и пятый (или шестой) элемент.

Четвертый и пятый элементы – две либо три цифры, означает порядковый номер технологической разработки и изменяется от 01 до 999.

Шестой или седьмой элементы.

Шестой (или седьмой) элемент – буква, в буквенно-цифровом коде системы условных обозначений указывает разбраковку по отдельным параметрам приборов, изготовленных в единой технологии. Для обозначения используются заглавные буквы русского алфавита от А до Я, кроме З, О, Ч, Ы, Ш, Щ, Я, схожих по написанию с цифрами.

Примеры обозначения полупроводниковых приборов:

2Д204В – кремниевый выпрямительный диод с постоянным и средним значением тока 0,3…10 А, номер разработки 04, группа В.

КС620А – кремниевый стабилитрон мощностью 0,5…5 Вт, с номинальным напряжением стабилизации более 100 В, номер разработки 20, группа А.КТ937А – кремниевый биполярный транзистор, большой мощности, высокочастотной (с граничной частотой более 30 МГц), номер разработки 37, группа А.

КП310А – кремниевый полевой транзистор малой мощности, с граничной частотой более 30 МГц, номер разработки 10, группа А.

---

Воспользуйтесь поиском по сайту:

Символы диодов – электронные и электрические символы

Стандартный диод

Этот символ обозначает стандартный диод или выпрямительный диод. Это электронный компонент, изготовленный из полупроводника, который пропускает ток в одном направлении и блокирует его в обратном направлении.

Стабилитрон

Стабилитрон — это тип диода, который пропускает ток как в прямом, так и в обратном направлении, но когда обратное напряжение достигает напряжения пробоя, известного как  Напряжение Зенера .

Диод Шоттки

Этот тип диода состоит из небольшого перехода между полупроводником N-типа и металлом. У него нет PN-перехода, как у обычных диодов. Из-за чего имеет очень низкое прямое напряжение падение и быстрое переключение, потому что нет емкостного перехода (P-N переход).

Обратный диод

Это тип диода, который работает как туннельный диод  в прямом смещении и стабилитрон в обратном смещении. но его туннельный эффект и напряжение пробоя стабилитрона значительно снижены. Он используется для выпрямления сигнала низкого напряжения (от 0,1 до 0,6 В).

Туннельный диод

Этот тип диода изготовлен из сильнолегированного полупроводника P&N, работающего по принципу  туннельного эффекта . Туннелирование — это явление убегания электронов между PN-переходом из-за сильного легирования. Туннельный диод имеет область отрицательного сопротивления, где ток уменьшается с увеличением напряжения, и они работают в этой области.

PIN-диод

Это трехслойный диод, где PIN означает P-слой, I-слой и N-слой. Собственный полупроводниковый слой I расположен между сильно легированным P и полупроводником N-типа. Слой I блокирует высокое напряжение при обратном смещении. Из-за малого времени обратного восстановления они не используются в высокочастотных приложениях.

Светодиод – светоизлучающий диод

Светодиод (светоизлучающий диод) представляет собой тип диода с P-N-переходом, который излучает свет при настройке на прямое смещение. Он преобразует электрическую энергию в энергию света, а цвет света зависит от энергетической щели полупроводника.

Двухцветный светодиод

Это тип светодиода, который состоит из светодиодов двух разных цветов, соединенных встречно-параллельно внутри одного корпуса. Он может излучать два разных цвета в зависимости от его полярности. Изменение направления тока активирует светодиод другого цвета.

Фотодиод

Фотодиод преобразует световую энергию в электрическую. Когда свет попадает на P-N переход, он создает электронно-дырочную пару, которая течет наружу в виде электрического тока. этот символ обозначает фотодиод.

Двунаправленный фотодиод

Стандартный фотодиод предназначен для работы только при обратном смещении. Этот тип фотодиода работает в обоих направлениях.

Фотодиод с общим катодом

Этот тип фотодиода состоит из двух диодов в одном корпусе с одним общим выводом, т.е. катодом.

Диод TVS

Диод для подавления переходных напряжений — это тип диода, который используется для подавления скачков высокого напряжения. Используется для защиты цепи при обратном смещении (однонаправленный TVS)

Термодиод

Термодиод , также известный как Диод Пельтье — это тип диода, тепловое сопротивление которого отличается в одном направлении от теплового сопротивления в другом. Таким образом, это позволяет теплу течь в одном направлении, оставляя другую сторону более прохладной.

Лазерный диод

Лазерный диод, как и светодиод, преобразует электрическую энергию в световую. но свет, излучаемый лазерным диодом, производит когерентный свет (лазерный луч). Он используется в оптической связи, лазерной указке, CD-приводах, лазерных принтерах и т. д.

Магниточувствительный диод (MSD)

Как следует из названия, эти диоды чувствительны к магнитному полю. и могут быть использованы в качестве датчиков магнитного поля.

Ступенчатый восстанавливающий диод

Ступенчатый восстанавливающий диод или диод мгновенного действия, который мгновенно блокирует ток при изменении его направления на противоположное. Это связано с низким легированием PN-перехода.

Варактор / верикап-диод

Варактор или верикап-диод представляет собой управляемый напряжением конденсатор с переменной емкостью PN-перехода. Его емкость меняется за счет изменения обратного напряжения.

Семисегментный дисплей

Семисегментный дисплей состоит из 7 светодиодов в определенном порядке. Он используется для отображения десятичных цифр и английского алфавита. Однако он может быть разработан для отображения множества символов.

Матричный светодиодный дисплей 5×7

Он изготовлен из светодиодов в матричном шаблоне 5×7, поэтому он известен как матричный дисплей. Он имеет 5 столбцов и 7 рядов точечных светодиодов рядом друг с другом. Он используется для отображения символов и фигур на цифровых устройствах.

Кремниевый управляемый выпрямитель (SCR)

SCR или тиристор представляет собой диод, изготовленный из соединения PNPN. SCR активируется (для проведения тока), если прямое напряжение увеличивает его прямое напряжение пробоя или через положительный импульс затвора

Диод Шокли

Это диод PNPN, как и SCR, но он не имеет входа управления затвором. он срабатывает только при приложении прямого напряжения, превышающего его напряжение пробоя.

Мостовой выпрямитель

Он также известен как двухполупериодный выпрямитель. Он состоит из четырех диодов, которые преобразуют сигнал переменного тока в сигнал постоянного тока. процесс преобразования переменного тока в постоянный известен как выпрямление.

Переменный мостовой выпрямитель

Мостовой выпрямитель этого типа состоит из тринисторов (тиристоров). Время переключения тиристоров можно регулировать с помощью его затворного входа. таким образом, этот выход выпрямителя может изменяться, управляя входом затвора.

Трехфазный выпрямитель

Трехфазный выпрямитель преобразует трехфазный электрический сигнал в выпрямленный выходной сигнал постоянного тока. это модифицированная форма двухполупериодного мостового выпрямителя, в котором 2 пары диодов преобразуют каждую фазу.

Связанные электронные и электрические символы:

• Основные электрические и электронные символы
• Символы трансформатора
• Символы двигателей
• Символы генератора и генератора переменного тока
• Обозначения резисторов
• Обозначения конденсаторов
• Символы индуктора
• Символы предохранителей и автоматических выключателей
• Символы переключателей и кнопок
• Символы реле
• Транзистор, MOSFET и IGFET Символы
• Тиристор, диак и симистор Символы
• Электронные логические схемы и символы программирования
• Символы цифровых логических элементов
• Символы цифровых триггеров и защелок
• Символы электронных фильтров

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Символы диодов

Диод представляет собой полупроводниковый прибор, пропускающий ток только в одном направлении. Он имеет два электрода, называемых анодом или пластиной и катодом, он использует выпрямляющие свойства союза между материалами типа P и N полупроводника.
Эти символы могут быть представлены внутри круга.

Выпрямительный диод

Символ	Описание		Символ	Описание
	Диод (выпрямительный диод) Общий символ + Информация			Диод (выпрямительный диод) Общий символ
	Диод (выпрямительный диод)			Стабилитрон Общий символ + Информация
	Стабилитрон			Стабилитрон
	Стабилитрон			Стабилитрон
	Контактный диод + Информация			Pin-диод
	Туннельный диод + Информация			Туннельный диод
	Диод туннельного выпрямителя			Snap-диод / SRD Step Recovery Diode + Информация
	Варикап диод / Варактор / Тунниг диод + Информация			Диод варикап/варактор/диод Туннига
	Варикап диод/варактор			Диод переменного напряжения
	Диод Шоттки + Информация			Диод Шоттки
	Диод подавления переходного напряжения Диод подавления напряжения Диод Thyrector / TVS + Информация			Диод подавления переходного напряжения Диод подавления напряжения Диод Thyrector / TVS
	Диод постоянного тока Токоограничивающий диод — CLD Токорегулирующий диод — CRD + Информация			Термочувствительный диод Термодиод + Информация
	Лазерный диод + Информация			Лазерный диод
	Фотодиод / Фотодиод + Информация			Двунаправленный фотодиод
	Общий катод фотодиода			Общий катод фотодиода
	Светодиод — LED + Информация			Светодиод — LED Двухцветный, в зависимости от полярности + Информация
	Трехцветный светодиод — LED			Магниточувствительный диод
	Ламповый диод + Информация			Триод PNPN + Информация
	Пробойный диод NPN			Пробойный диод PNP
Символы мостового выпрямителя
	Мост Греца / Диодный мост Двухволновой мостовой выпрямитель с 4 диодами + Информация			Мост Греца Мост двухволнового выпрямителя с 4 диодами
	Двухполупериодный выпрямительный каскад			Регулируемый однофазный выпрямитель
	Трехфазный выпрямитель + Информация			Регулируемый трехфазный выпрямитель
Светодиодный дисплей Символы
	Светодиодный дисплей, 7 сегментов + информация			Светодиодный дисплей, буквенно-цифровой напр. буква А + информация
	Буквенно-цифровой дисплей, 14 сегментов
Фотогалерея диодов Скачать символы

Типы диодов – пояснения, символы и применение – Wira Electrical

Очень важно изучить типы диодов, особенно для схем силовой электроники. Диод представляет собой электрический компонент с двумя выводами, который может пропускать ток в одном направлении и блокировать ток в противоположном направлении. Наше руководство здесь в основном посвящено типам диодов, изображениям, символам и функциям.

Что такое диод

Мы не будем тратить много времени на изучение этого вопроса, так как наша основная тема будет довольно длинной. Диод известен как полупроводниковый компонент, потому что он сделан из полупроводниковых материалов, таких как кремний или германий (оба дают разные результаты для диодов).

Как упоминалось выше, диоды могут пропускать ток в нужном нам направлении и блокировать ток, если он течет в противоположном направлении. Просто представьте, что это улица с односторонним движением. Вот почему мы можем преобразовать переменное напряжение в постоянное напряжение, потому что оно блокирует ток, когда его значение находится в отрицательной области.

Что такое символ диода

Символ диода наглядно иллюстрирует его функцию. Он содержит стрелку со «стеной» на конце, как показано ниже.

Диод представляет собой компонент с двумя клеммами, а его клеммы имеют следующие названия:

• Анод
• Катод

Анод представляет собой направление, в котором мы хотим течь, или также известное как прямое смещение. Катод представляет направление, которое мы хотим заблокировать, или также известное как обратное смещение.

Что такое структура диода

Посмотрев на объяснение выше, нам нужно знать, как диоды могут вести себя подобным образом. Его уникальный принцип работы исходит из полупроводниковых материалов, таких как кремний или германий.

Пока анодное напряжение выше катодного, ток смещен в прямом направлении, ток протекает по цепи без каких-либо проблем.

Пока напряжение на катоде выше напряжения на аноде, ток смещен в обратном направлении, ток не может протекать через диод и ток в цепи не течет.

Типы диодов

Здесь мы будем проводить большую часть времени, изучая, какие типы диодов используются в каждой схеме. The types of diodes are:

1. Light Emitting Diode (LED)
2. Laser diode
3. Avalanche diode
4. Zener diode
5. Schottky diode
6. Photodiode
7. PN junction diode
8. Small Signal Diode
9. Large Signal Diode
10. Диоды постоянного тока
11. Shockley Diode
12. Step Recovery Diodes
13. Tunnel Diode
14. Varactor Diode
15. Transient Voltage Suppression Diode
16. Gold Doped Diodes
17. Super Barrier Diodes
18. Peltier Diode
19. Crystal Diode
20. Silicon Controlled Rectifier
21. Vacuum Diodes
22. PIN-диод
23. Точечные контактные устройства
24. Диод Ганна

Знание типов диодов ничего не даст нам, если мы не узнаем, что они из себя представляют и каковы их функции. Тогда давайте перейдем к подробному объяснению ниже.

Что такое светоизлучающий диод (LED)

Из названия следует, что этот диод излучает свет, когда диод смещен в прямом направлении или, другими словами, электроды проходят через диод. Когда ток достаточен, диод смещается в прямом направлении и излучается свет.

Его свет может быть видимым или невидимым невооруженным глазом в зависимости от его функции. В нашем пульте от телевизора он использует инфракрасный светодиод для отправки сигналов, и он невидим для нашего глаза. Другой пример — наша комнатная лампа, она часто использует белый цвет и видна невооруженным глазом.

Что такое лазерный диод

Этот диод работает так же, как светодиод, но излучает когерентный свет, такой как лазерный. Он часто используется для чтения дисководов CD или DVD и других лазерных устройств. Очевидно, что он стоит больше, чем светодиод, но все же дешевле, чем другие типы лазерных генераторов. Этот лазерный диод не имеет длительного срока службы, поэтому имейте в виду, прежде чем использовать его.

Мы можем использовать несколько типов лазерных диодов:

• Двойной гетероструктурный лазер
• Квантовые скважины лазеры
• Квантовые каскадные лазеры
• Отдельные гетероструктурные лазеры
• Распределенные лазеры. Этот диод предназначен исключительно для обнаружения или обнаружения лавинного пробоя в одной конкретной точке напряжения обратного смещения.

  Лавинный диод имеет специальный переход для предотвращения несчастных случаев (концентрация тока, горячая точка), поэтому диод защищен от пробоя.

  Лавинные диоды в основном используются для опорного напряжения, защиты, генератора радиочастотного шума, генератора микроволновой частоты и фотонного лавинного детектора.

  Лавинные диоды в основном используются как:

  • Генератор СВЧ частоты
  • Генератор ВЧ шума
  • Однофотонный лавинный детектор
  • Радиооборудование
  • Аппаратный ГСЧ (генератор случайных чисел).
  Что такое стабилитрон

  Стабилитроны очень популярны среди разработчиков электрических схем. Его можно использовать для стабильного опорного напряжения. Диод Зенера реализует принцип обратного смещения и достигает состояния пробоя при достижении определенного напряжения.

  Пока ток ограничен до определенной степени, создается стабильное напряжение. Этот диод в основном используется в цепях питания для обеспечения опорного напряжения.

  Стабилитрон работает иначе, чем обычный диод. Он реализует «Zener Breakdown». Его прямое смещение по-прежнему похоже на обычные диоды, но обратное смещение отличается.

  Обратное смещение стабилитрона происходит только тогда, когда приложенное напряжение равно напряжению пробоя (пробой стабилитрона). Он хорошо разработан в качестве регулятора напряжения для предотвращения мгновенных импульсов напряжения на других полупроводниковых устройствах.

  Что такое диод Шоттки

  Диоды Шоттки имеют более низкое напряжение прямого смещения, чем диоды с PN-переходом. В то время как кремниевый PN-переход имеет падение напряжения 0,7 В, этот диод Шоттки имеет только 0,15–0,4 В. Этот диод популярен для создания схем выпрямителей.

  Диод Шоттки изготовлен из полупроводникового материала, соединенного с металлом. Таким образом, снижается падение напряжения до минимального значения. Его тип полупроводника — кремний N в качестве анода и металл в качестве катода (вольфрам, платина, хром и т. Д.).

  Благодаря этой конструкции этот диод имеет уменьшенное время переключения и высокую пропускную способность по току. Этот диод превосходит другие типы диодов по коммутационному назначению.

  Поскольку в диоде есть металл, падение напряжения низкое, поэтому производительность диода увеличивается, а потери мощности ниже.

  Что такое фотодиод

  Принцип работы этого диода противоположен светоизлучающему диоду. Если светодиоды способны излучать свет при протекании тока, то фотодиод может пропускать ток, когда на него поступает свет некоторой интенсивности.

  Фотодиоды очень хорошо подходят для детекторов света и обычно используются для солнечных элементов и фотометров, которые способны генерировать электричество.

  Читайте также: типы активных фильтров

  Что такое PN-диод

  PN-диоды широко используются в схемах выпрямителей. Этот диод изготовлен из полупроводникового материала, такого как кремний. Диод с PN-переходом состоит из двух слоев полупроводника с P-материалом и N-материалом.

  Отсюда и происходит название узла PN. Этот диод работает так же, как обычный диод, пропускает ток в том же направлении и блокирует ток в противоположном направлении.

  Что такое малый сигнальный диод

  Этот диод в основном используется для высокочастотных, но слаботочных цепей (радио, телевидение и т. д.). Этот диод также известен как стеклянный пассивированный диод, поскольку он покрыт стеклом для предотвращения загрязнения. Одним из его примеров является 1N4148.

  Его размер очень мал по сравнению с силовым диодом. Подобно тому, как катодный вывод силового диода обозначен маркером с одной стороны, маломощный сигнальный диод также имеет черный или красный маркер с одной стороны, обозначающий катодный вывод.

  Малый сигнальный диод из-за своего небольшого размера способен выдерживать небольшой ток около 150 мА и рассеивать мощность около 500 мВт. Его материал изготовлен из полупроводникового материала, такого как кремний или германий. Его производительность зависит от материала.

  При проектировании высокочастотной цепи очень эффективно использовать маломощные сигнальные диоды. Этот диод обычно используется для высокочастотных коммутационных цепей, усилителей, любых диодов общего назначения и многого другого.

  Что такое диод с большим сигналом

  В отличие от диодов с малым сигналом, этот диод имеет большой слой PN-перехода и часто используется в схемах выпрямителей для преобразования переменного тока в постоянный. Большой сигнальный диод способен выдерживать более высокий порог прямого тока и обратного напряжения.

  В отличие от маломощных сигнальных диодов, этот диод неэффективен для высокочастотных цепей. Диод с большим сигналом может работать в цепях с высоким напряжением и током, поэтому он используется для подавления высокого пикового напряжения.

  Большой сигнальный диод эффективен для цепей питания, таких как инвертор, преобразователь, выпрямитель, зарядная цепь и т.д. Его обратное сопротивление блокировки почти бесконечно в мегаомах, в то время как прямое сопротивление низкое.

  Что такое диод постоянного тока

  Диод постоянного тока также известен как:

  • Диод регулирования тока
  • Диод ограничения тока
  • Транзистор с диодом
  • 32
  • 320002 Этот диод используется в качестве регулятора напряжения при определенном токе. Это ограничитель тока с двумя клеммами, и этот JFET работает как ограничитель тока, чтобы получить высокий выходной импеданс.
    Что такое диод Шокли

    Несмотря на то, что его название похоже на диод Шоттки, он совершенно другой. Диод Шокли состоит из четырех слоев PN, поэтому он также известен как диод PNPN.

    По своей конструкции похож на тиристор, но без вывода Gate. Когда терминал Gate удален, нам не нужно запускать его, чтобы сделать его смещенным вперед. Единственное, что нам нужно сделать, это подать прямое напряжение.

    Он останется в состоянии «ВКЛ.» после включения и останется в состоянии «ВЫКЛ.» после выключения. С этими характеристиками диоды Шокли используются в качестве переключателей для запуска тринистора и могут использоваться для генераторов релаксации.

    Что такое ступенчатый восстанавливающий диод

    Этот диод также называется:

    • Отпирающий диод
    • Зарядо-накопительный диод

    Это один из специальных диодов. Он будет хранить заряд, полученный от прямого напряжения или положительного импульса. Позже он будет использовать этот заряд на отрицательном импульсе синусоидального напряжения.

    Время его нарастания равно «времени привязки», поэтому время восстановления импульса быстрое.

    Поскольку у него есть время восстановления скорости, он подходит для цепей высокого порядка, так как его частота среза очень высока. Одно из его применений — множитель с частотой среза в ГГц.

    Что такое туннельный диод

    Среди типов диодов; это еще один быстродействующий диод переключения, даже в наносекундном таймере. Он имеет паразитную емкость проводки и емкостной переход, чтобы ограничить его переходную характеристику.

    Поскольку его скорость составляет наносекунды, он имеет высокую частоту переключения и используется в высокочастотных приложениях, таких как усилители и микроволновые генераторы.

    Туннельный диод в основном используется для обеспечения отрицательной проводимости в некоторых устройствах и регулируется механически или электрически.

    Некоторые из его применений:

    • Генератор
    • Микроволновая печь
    Что такое варакторный диод

    Этот тип диода также известен как:

    • Варикапные диоды
    • Диод с переменной емкостью
    • Диод с переменным реактивным сопротивлением
    • Настроечный диод

    Поскольку в его названии есть слово «переменный», это означает, что в нем содержится переменное значение. Варакторный диод используется в качестве переменного конденсатора, и его рабочая область в основном смещена в обратном направлении.

    Несмотря на то, что это диод, он способен изменять емкость в цепи с высоким пороговым значением. Его обедненный слой может увеличиваться или уменьшаться при изменении напряжения обратного смещения.

    Its popular applications are:

    • Voltage-controlled oscillators (cellphone, pre-filter satellite, etc)
    • Voltage-controlled capacitors
    • Frequency multipliers
    • Parametric amplifiers
    What is Transient Voltage Suppression Diode

    Полупроводниковые компоненты и устройства испытывают переходный период при внезапном изменении напряжения. Это приведет к повреждению устройства выходным откликом. Вот где в дело вступают диоды подавления напряжения.

    Диод подавления напряжения работает аналогично диоду Зенера.

    Образован обычным p-n переходом, поэтому работает аналогично обычным диодам. Единственное отличие состоит в том, что его состояние изменяется во время появления переходного напряжения.

    При запуске (нормальное состояние) его импеданс будет высоким, а когда появится переходное напряжение, он уменьшится, и диод перейдет в состояние лавинного пробоя, имеющего низкий импеданс.

    Что такое диод, легированный золотом

    В конструкции этого диода в качестве легирующей примеси используется золото. Этот золотой материал увеличивает скорость этого диода. Мало того, его ток утечки также меньше, чем у других типов диодов при обратном смещении.

    Что такое супербарьерный диод

    Его прямое падение напряжения такое же низкое, как у диода Шоттки. Этот диод считается выпрямительным диодом, а также способен выдерживать скачки напряжения.

    Супербарьерный диод имеет такую ​​же низкую утечку тока обратного смещения, как диод с PN-переходом.

    Он считается выпрямителем, потому что он совместим с цепями высокой мощности, быстро переключается и имеет низкие потери мощности. Мало того, супербарьерный диод имеет меньшее прямое падение напряжения, чем диод Шоттки.

    Что такое диод Пельтье

    Как следует из названия, этот диод также действует как элемент Пельтье. Этот диод выделяет тепло на стыке полупроводников из двух материалов. Это делается в направлении, следующем за направлением течения.

    Диоды Пельтье могут выступать не только в качестве нагревателя, но и в качестве охладителя, теплового двигателя и датчика для термоэлектрического охлаждения.

    Что такое кристаллический диод

    Этот диод изготовлен из металлической проволоки, прижимающей полупроводниковый кристалл. Исходя из этого механизма давления, кристаллический диод является диодом контактного типа. То, как он себя ведет, зависит от давления на его кристалл и точку.

    Металлическая проволока действует как анод, а полупроводниковый кристалл — как катод. Это один из особых типов диодов, который не встречается в природе.

    Этот диод также известен как кошачий ус. Вы найдете этот тип диода чаще всего в микроволновых приемниках и детекторах.

    Существует несколько применений кристаллического диода, такого как:

    • Кристаллический диод приемник
    • Детектор кристаллического диода
    • Радиоприемник
    Что является контролируемым Silicon rectier 888888888899. среди типов диодов, используемых в силовой электронике. В отличие от обычного диода, SCR имеет три вывода: катод, анод и затвор. Он почти аналогичен диодам Шокли.

    Терминал ворот предназначен для управления. Даже если он находится в состоянии прямого смещения, нам все равно нужно запустить затвор, чтобы ток прошел.

    С дополнительной клеммы затвора SCR имеет дополнительные режимы работы:

    • Прямой режим блокировки (состояние «Выкл.») = положительное напряжение (+) подается на анод, отрицательное напряжение (-) подается на катод и затвор клемма разомкнута. SCR находится в состоянии прямого смещения, но по-прежнему блокирует ток через него.
    • Режим прямой проводимости (включенное состояние) = положительное напряжение (+) подается на анод, отрицательное напряжение (-) подается на катод, положительное напряжение (+) подается на клемму затвора. SCR находится в состоянии прямого смещения, и ток может протекать через него. Другой метод достижения этого состояния без подачи напряжения на клемму затвора — это подача большего напряжения на анод, пока он не достигнет состояния пробоя.
    • Обратный режим блокировки (состояние «Выкл») = положительное напряжение (+) подается на катод, отрицательное напряжение (-) подается на анод, а клемма затвора разомкнута. SCR находится в состоянии обратного смещения и блокирует ток через него.
    Что такое вакуумный диод

    Этот тип диода сконструирован совершенно иначе, чем другие обычные диоды. Он сделан из двух электродов вместо полупроводникового материала в качестве катода и анода.

    Вольфрам используется в качестве катода и способен испускать электроны на анод. Направление электронов всегда от катода к аноду, как и в переключателях.

    Оксидный материал используется в качестве покрытия для катода, чтобы увеличить его способность к эмиссии электронов. Поверхность анода шероховатая, чтобы уменьшить температуру нагрева диода при работе.

    Его проводящее состояние достигается только в том случае, если анод положителен по отношению к выводу катода.

    Что такое PIN-диод

    Этот диод является улучшенной версией PN-диода, о котором мы читали выше. Этот усовершенствованный диод с PN-переходом устраняет необходимость легирования.

    Натуральные материалы (внутренние материалы), такие как материалы без заряда, вставляются между слоями PN между ними. Следовательно, площадь обедненного слоя увеличивается.

    Когда прикладывается прямое напряжение, и электроны, и дырки выталкиваются в его внутренний материальный слой. Из-за этого поведения электрические поля будут создаваться через собственный материал из-за высоких уровней инжекции.

    Довольно сложно понять и использовать этот тип диода, но он используется в некоторых приложениях:

    • Аттенюаторы
    • ВЧ переключатели
    • Фотодетектор
    Что такое точечные контактные устройства

    Среди типов диодов этот не имеет названия «диод», но по-прежнему хорошо работает как диод. Здесь мы используем вольфрам или золото, поскольку провод действует как точка контакта для создания слоя PN и областей соединения. Это достигается пропусканием через них сильного электрического тока.

    После прохождения сильного тока вокруг края провода, соединенного с металлической пластиной, образуется небольшая область PN-перехода. Это состояние с прямым смещением, очень похожее на другие диоды.

    При обратном смещении провод будет действовать как изолятор между пластинами, а диод — как конденсатор. Поскольку он действует как конденсатор, он естественным образом блокирует постоянный ток, в то время как переменный ток может протекать с более высокой частотой.

    Судя по этой характеристике, это устройство часто используется для детекторов высокочастотных сигналов.

    Что такое диод Ганна

    В отличие от других диодов, изготовленных из полупроводниковых материалов P и N, этот диод изготовлен только из полупроводникового материала n-типа. Область истощения этих двух материалов N-типа очень тонкая.

    Когда мы увеличиваем напряжение, одновременно увеличивается ток. После того, как напряжение достигает определенной точки, ток будет падать экспоненциально. Благодаря такому поведению этот диод реализует отрицательное дифференциальное сопротивление.

    Два электрода из арсенида галлия и фосфида индия являются причиной отрицательного дифференциального сопротивления. Этот диод часто используется для микроволновых радиочастотных устройств или в качестве усилителя.

    Часто задаваемые вопросы

    Сколько существует типов диодов?

    Диод представляет собой электрический компонент с двумя выводами. Он изготовлен из полупроводникового материала, кремния или германия. Существует много типов диодов, но наиболее популярными являются диод с PN-переходом, стабилитрон, диод Шоттки, кремниевый управляемый выпрямитель, светодиод и фотодиод.

    Какие существуют 5 основных типов диодов?

    Не каждый тип диода используется для общего применения. Наиболее распространенными типами диодов являются:
    — PN-переходной диод
    -Светоизлучающий диод
    -Кремниевый управляемый выпрямитель
    -Зинеровский диод
    -Диод подавления переходного напряжения

    Что такое диод и его типы?

    Можно сказать, что все типы диодов можно использовать для многих целей. В электронных схемах мы можем использовать обычный диод с PN-переходом, светоизлучающий диод или стабилитрон. Другие специальные диоды, такие как SCR, диод Ганна, TVS, лазерный диод или диод Шокли, имеют свои особые цели.

    Каковы три основных области применения диодов?

    Даже каждый тип диода играет свою роль в различных приложениях, мы можем сказать, что они связаны с выпрямителем, датчиком, детектором, генератором сигналов, логическими элементами, конструкцией и схемой источника питания, инвертором и т. д.

    Как диоды классифицировано?

    Типы диодов можно разделить в зависимости от их:
    — Характеристики
    — Применение,
    — Скорость переключения
    — Частотная характеристика
    — Номинальная мощность

    Какие существуют специальные типы диодов?

    Среди типов диодов мы можем классифицировать некоторые типы в специальные группы, такие как: светоизлучающий диод, диод Шокли, диод Зенера, диод Ганна, варакторный диод и туннельный диод.

    Как читать схему

    Авторы: Джимблом

    Избранное Любимый 108

    Диоды

    Базовые диоды обычно обозначаются треугольником, прижатым к линии. Диоды также поляризованы, поэтому для каждого из двух выводов требуются отличительные идентификаторы. Положительный анод — это клемма, входящая в плоский край треугольника. Отрицательный катод выходит за пределы линии в символе (думайте об этом как о знаке «-»).

    Существует множество различных типов диодов, каждый из которых имеет особое обозначение стандартного символа диода. Светоизлучающие диоды (СИД) дополняет символ диода парой направленных в сторону линий. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и указывают их на диод.

    Другие специальные типы диодов, такие как диоды Шоттки или стабилитроны, имеют свои собственные символы с небольшими вариациями на полосе символа.

    Транзисторы

    Транзисторы, биполярные или полевые МОП-транзисторы, могут существовать в двух конфигурациях: положительно легированные или отрицательно легированные. Таким образом, для каждого из этих типов транзисторов существует как минимум два способа его рисования.

    Биполярные переходные транзисторы (BJT)

    BJT — это устройства с тремя выводами; у них есть коллектор (C), эмиттер (E) и база (B). Существует два типа BJT — NPN и PNP, и каждый из них имеет свой уникальный символ.

    Выводы коллектора (C) и эмиттера (E) расположены на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка направлена ​​наружу, это NPN. Мнемоника для запоминания «NPN: 9».0005 n ot p ointing i n .»

    Металлооксидные полевые транзисторы (MOSFET)

    Как и BJT, MOSFET имеют три вывода, но на этот раз они называются исток (S), сток (D). ) и затвор (G). И опять же, есть две разные версии символа, в зависимости от того, какой у вас n-канальный или p-канальный полевой МОП-транзистор. Существует ряд часто используемых символов для каждого из МОП-транзисторов. типы:

    Стрелка в середине символа (называемая объемной) определяет, является ли полевой МОП-транзистор n-канальным или p-канальным. p-канал. Помните: «n находится в» (своего рода противоположность мнемонике NPN).0003

    Цифровые логические элементы

    Наши стандартные логические функции — И, ИЛИ, НЕ и исключающее ИЛИ — все имеют уникальные схематические символы:

    Добавление кружка к выходным данным отменяет функцию, создавая И-НЕ, ИЛИ-НЕ и ИСКЛЮЧАЮЩЕЕ-ИЛИ. :

    У них может быть больше двух входов, но формы должны оставаться прежними (ну, может быть, немного больше), а выход все равно должен быть только один.

    Интегральные схемы

    Интегральные схемы выполняют такие уникальные задачи, и их так много, что на самом деле они не имеют уникального символа схемы. Обычно интегральная схема представлена ​​​​прямоугольником с выводами, выходящими из сторон. Каждый контакт должен быть помечен как номером, так и функцией.

    Схематические символы для микроконтроллера ATmega328 (обычно встречается на Arduino), микросхемы шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.

    Поскольку ИС имеют такой общий символ схемы, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно определяющее название микросхемы.

    Уникальные ИС: операционные усилители, регуляторы напряжения

    Некоторые из наиболее распространенных интегральных схем имеют уникальный символ схемы. Обычно вы увидите операционные усилители, расположенные, как показано ниже, с 5 клеммами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.

    Часто два операционных усилителя встроены в один корпус ИС, требующий только одного контакта для питания и одного для земли, поэтому у правого есть только три контакта.

    Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулировочными) контактами. Обычно они имеют форму прямоугольника с контактами слева (вход), справа (выход) и внизу (заземление/регулировка).

    Разное

    Кристаллы и резонаторы

    Кристаллы или резонаторы обычно являются важной частью схем микроконтроллера. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют два вывода, а резонаторы, которые добавляют к кристаллу два конденсатора, обычно имеют три вывода.

    Заголовки и разъемы

    Будь то для подачи питания или передачи информации, разъемы необходимы для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот пример:

    Двигатели, трансформаторы, динамики и реле

    Мы объединим их вместе, поскольку все они (в основном) так или иначе используют катушки. Трансформаторы (не те, которые бросаются в глаза) обычно состоят из двух катушек, прижатых друг к другу, с парой линий, разделяющих их:

    Реле обычно соединяют катушку с переключателем:

    Громкоговорители и зуммеры обычно имеют форму, аналогичную их реальным аналогам:

    И моторы обычно имеют обведенную букву «М», иногда с немного большим украшением вокруг клемм:

    Предохранители и PTC

    Предохранители и PTC — устройства, которые обычно используются для ограничения больших бросков тока — каждое имеет свой уникальный символ:

    Символ PTC на самом деле является общим символом термистора , температуры -зависимый резистор (обратите внимание на международный символ резистора?).

    ---

    Несомненно, в этом списке осталось много схемных обозначений, но приведенные выше должны обеспечить вам 90% грамотность в чтении схем. В общем, символы должны иметь много общего с реальными компонентами, которые они моделируют. В дополнение к символу каждый компонент на схеме должен иметь уникальное имя и значение, что в дальнейшем помогает его идентифицировать.

    ---

    Поставщики беспроводных радиочастот и ресурсы

    Веб-сайт RF Wireless World является домом для поставщиков и ресурсов RF и Wireless. На сайте представлены статьи, учебные пособия, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тесты и измерения, калькуляторы, новости, книги, загрузки и многое другое.

    Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. д. Эти ресурсы основаны на стандартах IEEE и 3GPP. Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и дисциплинам MBA.

    Статьи о системах на основе IoT

    Система обнаружения падений для пожилых людей на основе IoT : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падения IoT. Подробнее➤
    См. также другие статьи о системах на основе IoT:
    • Система очистки туалетов AirCraft. • Система измерения удара при столкновении • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной розничной торговли • Система мониторинга качества воды • Система интеллектуальной сети • Умная система освещения на основе Zigbee • Умная система парковки на базе Zigbee • Умная система парковки на базе LoRaWAN.

    ---

    Радиочастотные беспроводные изделия

    Этот раздел статей охватывает статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE/3GPP и т. д. , стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, посвященные испытаниям на соответствие, используемым для испытаний устройств на соответствие RF/PHY. СМ. УКАЗАТЕЛЬ СТАТЕЙ >>.

    ---

    Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH была рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Подробнее➤

    ---

    Основные сведения о повторителях и типы повторителей : В нем объясняются функции различных типов повторителей, используемых в беспроводных технологиях. Подробнее➤

    ---

    Основы и типы замираний : В этой статье рассматриваются маломасштабные замирания, крупномасштабные замирания, медленные замирания, быстрые замирания и т. д., используемые в беспроводной связи. Подробнее➤

    ---

    Архитектура сотового телефона 5G : в этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Подробнее➤

    ---

    Основы помех и типы помех: В этой статье рассматриваются помехи по соседнему каналу, помехи в одном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. д. Подробнее➤

    ---

    Раздел 5G NR

    В этом разделе рассматриваются функции 5G NR (новое радио), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. д. 5G NR Краткий справочный указатель >>
    • Мини-слот 5G NR • Часть полосы пропускания 5G NR • БАЗОВЫЙ НАБОР 5G NR • Форматы 5G NR DCI • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Опорные сигналы 5G NR • 5G NR m-Sequence • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • MAC-уровень 5G NR • Уровень 5G NR RLC • Уровень PDCP 5G NR

    ---

    Руководства по беспроводным технологиям

    В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводным сетям. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, беспроводная сеть, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. д. См. ИНДЕКС УЧЕБНЫХ ПОСОБИЙ >>

    ---

    Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы, посвященные технологии 5G:
    Учебник по основам 5G Диапазоны частот учебник по миллиметровым волнам Рамка волны 5G мм Зондирование канала миллиметровых волн 5G 4G против 5G Испытательное оборудование 5G Архитектура сети 5G Сетевые интерфейсы 5G NR звучание канала Типы каналов 5G FDD против TDD Нарезка сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G ТФ

    ---

    В этом руководстве по GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM или настройка вызова или процедура включения питания, Вызов MO, вызов MT, модуляция VAMOS, AMR, MSK, GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
    ➤Читать дальше.

    LTE Tutorial , описывающий архитектуру системы LTE, включая основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он предоставляет ссылку на обзор системы LTE, радиоинтерфейс LTE, терминологию LTE, категории LTE UE, структуру кадра LTE, физический уровень LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, Voice Over LTE, расширенный LTE, Поставщики LTE и LTE vs LTE advanced.➤Подробнее.

    ---

    Радиочастотные технологии Материалы

    На этой странице мира беспроводных радиочастот описывается пошаговое проектирование преобразователя частоты на примере повышающего преобразователя частоты 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, амортизирующие прокладки. ➤Читать дальше.
    ➤ Проектирование и разработка радиочастотного приемопередатчика ➤Дизайн радиочастотного фильтра ➤Система VSAT ➤Типы и основы микрополосковых ➤Основы волновода

    ---

    Секция испытаний и измерений

    В этом разделе рассматриваются ресурсы по контролю и измерению, контрольно-измерительное оборудование для тестирования тестируемых устройств на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. ИНДЕКС испытаний и измерений >>
    ➤Система PXI для контрольно-измерительных приборов. ➤ Генерация и анализ сигналов ➤ Измерения физического уровня ➤ Тестирование устройства WiMAX на соответствие ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤ Тест на соответствие TD-SCDMA

    ---

    Волоконно-оптические технологии

    Волоконно-оптический компонент основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д. Эти компоненты используются в оптоволоконной связи. ИНДЕКС оптических компонентов >>
    ➤Руководство по оптоволоконной связи ➤APS в SDH ➤Основы SONET ➤ Структура кадра SDH ➤ SONET против SDH

    ---

    Поставщики беспроводных радиочастотных устройств, производители

    Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

    Поставщики ВЧ-компонентов, включая ВЧ-изолятор, ВЧ-циркулятор, ВЧ-смеситель, ВЧ-усилитель, ВЧ-адаптер, ВЧ-разъем, ВЧ-модулятор, ВЧ-трансивер, PLL, VCO, синтезатор, антенну, осциллятор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексер, дуплексер, чип-резистор, чип-конденсатор, чип-индуктор, ответвитель, ЭМС, программное обеспечение RF Design, диэлектрический материал, диод и т. д. Поставщики радиочастотных компонентов >>
    ➤Базовая станция LTE ➤ РЧ-циркулятор ➤РЧ-изолятор ➤Кристаллический осциллятор

    ---

    MATLAB, Labview, Embedded Исходные коды

    Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. СМОТРИТЕ ИНДЕКС ИСТОЧНИКОВ >>
    ➤ 3–8 код VHDL декодера ➤Скремблер-дескремблер Код MATLAB ➤32-битный код ALU Verilog ➤ T, D, JK, SR триггеры коды лаборатории





    *Общая информация о здравоохранении*

    Сделайте эти пять простых вещей, чтобы помочь остановить коронавирус (COVID-19).
    СДЕЛАЙТЕ ПЯТЬ
    1. РУКИ: Мойте их часто
    2. ЛОКТ: кашляйте в него
    3. ЛИЦО: не прикасайтесь к нему
    4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
    5. ЧУВСТВУЙТЕ: заболели? Оставайтесь дома


    Используйте технологию отслеживания контактов >> , следуйте рекомендациям по социальному дистанцированию >> и установить систему наблюдения за данными >> спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таких стран, как США и Китай, чтобы остановить распространение COVID-19так как это заразное заболевание.

    ---

    Радиочастотные калькуляторы и преобразователи

    Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Они охватывают беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. д. СМ. КАЛЬКУЛЯТОРЫ Указатель >>.
    ➤ Калькулятор пропускной способности 5G NR ➤ 5G NR ARFCN и преобразование частоты ➤ Калькулятор скорости передачи данных LoRa ➤ LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Yagi ➤ Калькулятор времени выборки 5G NR

    ---

    IoT-Интернет вещей Беспроводные технологии

    В разделе, посвященном IoT, рассматриваются беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth с низким энергопотреблением (BLE), NFC, RFID, INSTEON, X10, KNX, ANT+, Wavenis, Dash7, HomePlug и другие. Он также охватывает датчики IoT, компоненты IoT и компании IoT.
    См. главную страницу IoT>> и следующие ссылки.
    ➤РЕЗЬБА ➤EnOcean ➤ Учебник LoRa ➤ Учебник по SIGFOX ➤ WHDI ➤6LoWPAN ➤Зигби RF4CE ➤NFC ➤Лонворкс ➤CEBus ➤УПБ





    СВЯЗАННЫЕ ПОСТЫ




    Учебники по беспроводным радиочастотам

    GSM ТД-СКДМА ваймакс LTE UMTS GPRS CDMA SCADA беспроводная сеть 802.11ac 802.11ad GPS Зигби z-волна Bluetooth СШП Интернет вещей Т&М спутник Антенна РАДАР RFID





    Различные типы датчиков

    Датчик приближения Датчик присутствия против датчика движения Датчик LVDT и RVDT Датчик положения, смещения и уровня датчик силы и датчик деформации Датчик температуры датчик давления Датчик влажности датчик МЭМС Сенсорный датчик Тактильный датчик Беспроводной датчик Датчик движения Датчик LoRaWAN Световой датчик Ультразвуковой датчик Датчик массового расхода воздуха Инфразвуковой датчик Датчик скорости Датчик дыма Инфракрасный датчик Датчик ЭДС Датчик уровня Активный датчик движения против пассивного датчика движения




    Поделиться этой страницей




    Перевести эту страницу

    СТАТЬИ Раздел T&M ТЕРМИНОЛОГИИ Учебники Работа и карьера ПОСТАВЩИКИ Интернет вещей Онлайн калькуляторы исходные коды ПРИЛОЖЕНИЕ. ЗАМЕТКИ Всемирный веб-сайт T&M

    Диод

    : типы, работа и символы [Руководство]

    от Аджая Кумара

    Диод — это электронное устройство, проводящее ток в одном направлении, то есть либо в прямом, либо в обратном направлении. На сегодняшний день наиболее часто используемым диодом является полупроводниковый диод . В наших предыдущих статьях мы объясняем основную теорию полупроводников , диода P-n перехода, и характеристики диода P-n перехода и т. д. Здесь мы собираемся объяснить о диодах и их типах .

    Основы диода

    Это специальный компонент с двумя электродами, то есть анодом и катодом, и имеет высокое сопротивление протеканию тока в одном направлении и низкое сопротивление в другом направлении. Диоды можно использовать как генераторы , выпрямители, модуляторы и демодуляторы сигналов, переключатели, регуляторы напряжения, ограничители сигналов, микшеры сигналов и т. д. Давайте рассмотрим некоторые основы.

    (i) Обозначение диода:

    [Источник изображения]

    Каждый диод имеет два конца: положительный конец известен как анод, а отрицательный конец известен как катод. Как показано на рисунке выше, ток может течь от конца анода к концу катода, но не в другом направлении. Символ схемы стандартного диода похож на треугольник, упирающийся в линию, т. е. клемма, входящая на плоский край треугольника, представляет собой анод. Запомните эту мнемоническую КИСЛОТУ (Анодный ток в диоде или Анод-катод — это катод), если вы забудете направление тока через диод.

    Рекламные ссылки



    (ii) Свойство диода:

    Основным свойством диода является проведение электрического тока в одном направлении и блокирование тока в другом направлении. Когда катод заряжен положительно по отношению к аноду при напряжении меньшем, чем прямое перенапряжение, тогда он не проводит ток. Если он заряжен отрицательно по отношению к аноду при напряжении, большем прямого пробоя, то через диод протекает ток. Для кремниевых, германиевых и селеновых устройств перенапряжение прямого пробоя составляет примерно шесть десятых вольта, т. е. 0,6 В, 0,3 В, 1 В. Иногда, если 9Напряжение катода 0005 более положительное по сравнению с напряжением анода , тогда диод начинает проводить, и напряжение, необходимое для создания этого явления, известно как лавинное напряжение, которое зависит от природы полупроводникового материала, из которого изготовлено устройство. Диапазон лавинного напряжения варьируется от нескольких вольт до нескольких сотен вольт.

    (iii) Работа диода:

    Когда диод помещается в простую цепь лампы накаливания, он пропускает или блокирует ток через лампу, в зависимости от полярности приложенного напряжения.

    [Источник изображения]

    Как показано на рисунке выше, диод смещен в прямом направлении, поскольку положительный вывод батареи подключен к его анодной стороне. Когда он смещен в прямом направлении, электроны начинают двигаться через него и проводить ток. Точно так же диод называется смещенным в обратном направлении, если положительный полюс батареи подключен к его анодной стороне, т. Е. Батарея находится в обратном направлении, и диод блокирует ток. Это похоже на переключатель: размыкается при обратном смещении и закрывается при прямом смещении.



    Типы диодов:

    Диоды являются основным устройством, используемым в электронике из-за их способности проводить ток. На рынке доступны различные типы диодов; все они имеют разные функции и свойства. Здесь мы обсуждаем различные типы диодов. Следующие диоды:

    (i) Стабилитрон:

    Это особый тип диода, потому что он проводит ток в обоих направлениях, то есть в прямом и обратном направлении, когда напряжение выше определенного значения. Эти диоды используются для защиты цепи от перенапряжения, особенно электростатический разряд и могут использоваться как регуляторы напряжения для небольших нагрузок. Чтобы узнать о его деталях, таких как его работа, принцип работы, области применения и т. Д., Следуйте этому стабилитрону .

    Рекламные ссылки

    (ii) Фотодиоды:

    Это специально разработанный диод, который преобразует свет в ток, улавливая энергию фотонов света. Чтобы свет мог достигать чувствительной части устройства, эти диоды могут быть либо открытыми, либо упакованы с окошком или оптическое волокно соединение. Для получения подробной информации, такой как его работа, принцип работы, области применения и т. д., следуйте этому Photodiode .

    (iii) Светоизлучающие диоды:

    Это наиболее мигающие представители семейства диодов, которые излучают свет при активации. Когда на выводы светодиода подается подходящее напряжение, электрон начинает рекомбинировать с дырками внутри устройства и начинает выделять энергию в виде фотонов. Для электронных устройств  9Светодиоды 0005 часто использовались в качестве индикаторных ламп и заменяли маленькие лампочки накаливания. Светодиоды используются во многих приложениях, таких как светофоры, фотовспышки, светящиеся обои, авиационное освещение, автомобильные фары и т. д. c  LED .

    (iv) Диод Шоттки:

    Для быстрого переключения и низкого прямого падения напряжения эти типы диодов предпочтительнее. Когда через какое-либо твердотельное устройство протекает ток, на клеммах 9Кремниевый диод 0005 имеет напряжение 0,6–0,7 В, а диод Шоттки имеет падение напряжения 0,15–0,45 В. Благодаря меньшему падению напряжения эти диоды обеспечивают лучшую эффективность системы и более высокие скорости переключения. Для подробностей, таких как его работа, принцип работы, области применения и т. д., следуйте этому диоду Шоттки .

    (v) Туннельный диод:

    Эти диоды имеют отрицательное дифференциальное сопротивление в части их рабочей области и обычно изготавливаются из германий , арсенид галлия и кремниевые материалы. Эти диоды имеют сильно легированный p-n переход шириной около 10 нм. Он используется в преобразователях частоты и детекторах в качестве генераторов, усилителей и в коммутационных схемах. Для подробностей, таких как его работа, принцип работы, области применения и т. д., следуйте этому Tunnel Diode .

    Применение диодов:

    В электронных устройствах диоды имеют широкий диапазон применений, например, от слаботочных цифровых логических схем до высоковольтных схем преобразования энергии. Следующие его применения:

    • Логические ворота
    • Выпрямители
    • Ионизирующие детекторы радиации
    • Измерения температуры
    • Защита от напряжения
    • СПОСКОЛЬНАЯ КЛИППЕР и КЛАМПЕР
    • . Для любых предложений, пожалуйста, прокомментируйте ниже. Мы всегда ценим ваши предложения.
      Категории Учебники

      Об Аджае Кумаре

      Привет, читатели! Аджай Кумар имеет высшее образование в области электроники и техники связи и отвечает за управление этим веб-сайтом.
