Урок 4. Условия существования электрического тока

И снова доброго времени суток вам, уважаемые. Без лишних прелюдий начнём наш сегодняшний разговор. Казалось бы, с причинами возникновения тока в проводнике мы давно разобрались. Поместили проводник в поле – побежали электроны, возник ток. Что еще надо. Но оказывается, чтобы этот ток существовал в проводнике постоянно, необходимо соблюдать некоторые условия. Для более ясного понимания физики процесса протекания электрического тока в проводнике рассмотрим пример.

Предположим, что у нас имеется некоторый проводник, который мы поместим в электрическое поле как показано на рисунке 4.1.

Рисунок 4.1 – Проводник в электрическом поле

Условно обозначим величину напряженности на концах проводника как E₁и E₂, причем E₁>E₂. Как мы выяснили ранее, свободные электроны в проводнике начнут двигаться в сторону большей напряженности поля, то есть в точку А. Однако со временем потенциал, образованный скоплением электронов в точке А станет таким, что создаваемое им собственное электромагнитное поле E

0 сравняется по модулю с внешним полем, причем направления полей будут противоположными, поскольку потенциал точки В – более положительный (недостаток электронов, вызванный воздействием внешнего поля).

Поскольку результирующее действие двух одинаковых противоположных сил равно нулю: |E|+|(E₀)|=0, электроны прекращают упорядоченное движение, электрический ток прекращается. Для того, чтобы поток электронов был непрерывный необходимо: во-первых, приложить дополнительную силу не потенциального характера, которая бы компенсировала влияние собственного электрического поля проводника и, во-вторых, создать замкнутый контур, поскольку перемещение электронов может происходить только в проводниках (ранее мы указали, что диэлектрики хоть и имеют некоторую электропроводность, но не пропускают электрический ток) и для обеспечения постоянства компенсирующей силы необходимо постоянство полей: как внешнего так и собственного.

Начнём разбираться со второго пункта. Будем рассматривать проводник, помещенный в поле, как показано на рисунке 4.2. Предположим, что после того, как взаимодействие внешнего и собственного электромагнитных полей было скомпенсировано, мы приложили дополнительно к внешнему полю еще одно такое же поле.

Суммарное действие внешнего поля составит 2•|E|. Ток в проводнике продолжит течь в том же направлении, однако ровно до того момента, пока 2•|E|>|E₀|, после чего электрический ток вновь прекратиться. То есть внешнее воздействие должно увеличиваться непрерывно для обеспечения протекания тока в разомкнутом проводнике, что невозможно.
Если замкнуть проводник так, чтобы одна его часть лежала вне поля, тогда за счет работы дополнительной силы помимо внешнего поля (эта сила в таком случае должна быть не потенциальной, поскольку работа потенциальной силы в замкнутом контуре равна нулю и не зависит от формы траектории), то в проводнике возникнет электрический ток, обусловленный влиянием только внешнего поля, поскольку собственно поле проводника будет полностью скомпенсировано. Именно поэтому любая электрическая цепь всегда должна быть замкнутой.

Можно попробовать объяснить необходимость введения дополнительной силы из такого соображения: если бы мы могли заряды с конца В проводника частично перебрасывать на конец А проводника, электрический ток бы так же не прекращался. Однако, на такое «десантирование» так же требуется энергия. Значит, введение дополнительной силы всё равно необходимо. Не потенциальные силы так же называют сторонними силами. А их источники – источниками или генераторами тока.

Рисунок 4.2 – Возникновение собственного электромагнитного поля в проводнике

Так где же взять дополнительную силу, которая, притом, не должна быть создана полем, ведь без нее тока мы не получим? Оказывается, во время протекания химической восстановительно-окислительной реакции, например, взаимодействие диодксида свинца и разбавленной серной кислоты, происходит высвобождение свободных электронов:

Для того, чтобы «притянуть» все электроны, высвобожденные в процессе реакции к одной точки пространства, в раствор серной кислоты помещается несколько свинцовых решёток, называемых электродами. Одна часть электродов изготавливается из свинца и называется катод, другая – анод – изготавливается из диоксида свинца. Катод является источником свободных электродов для внешней цепи, а анод – приемником.

Приведённый пример соответствует известному всем автомобилистам (да и не только) устройству – свинцово-кислотному аккумулятору. Конечно, приведенный пример мало совпадает с тем, что происходит внутри аккумулятора в действительности, однако, суть возникновения тока отражает хорошо. Таким образом, между положительным анодом (мало электронов) и отрицательным катодом (много электронов) возникает электрическое поле, которое формирует сторонние силы и создаёт ток в проводнике. Эта сила зависит только от протекания химической реакции, то она практически постоянная до того момента, пока существуют элементы этой реакции – кислота и оксид свинца. Следовательно, если мы уберём электрическое поле и подключим проводник к аноду и катоду, электрический ток всё равно будет протекать из-за того, что аккумулятор создаёт стороннюю силу. Проводник будет иметь вокруг себя собственное электрическое поле, которое нужно преодолеть аккумулятору, чтобы перенести электрон от катода к аноду. В этом и есть суть сторонней силы.

Теперь рассмотрим ситуация с аккумулятором и подключенным к нему проводником.Электрическое поле совершает положительную работу по перемещению положительного заряда (мы говорим именно о положительных зарядах, так как направлению их движения соответствует направление тока) в направлении уменьшения потенциала поля. Источник тока проводит разделение электрических зарядов – на одном полюсе накапливаются положительные заряды, на другом отрицательные. Напряженность электрического поля в источнике направлена от положительного полюса к отрицательному, поэтому работа электрического поля по перемещению положительного заряда будет положительной при его движения от «плюса» к «минусу». Работа сторонних сил, наоборот, положительна в том случае, если положительные заряды перемещаются от отрицательного полюса к положительному, то есть от «минуса» к «плюсу».В этом принципиальное отличие понятий разности потенциалов и ЭДС, о котором всегда необходимо помнить.

На рисунке 4.3 показано направление протекания тока Iв проводнике, подключенному к аккумулятору – от положительного анода к отрицательному катоду, однако внутри аккумулятора сторонние силы химической реакции производят «десантирование» электронов, пришедших из внешней цепи с анода на катод и положительных ионов с катода на анод, то есть действуют против направления движения тока и направления поля.

Рисунок 4.3 – Демонстрация сторонних сил при возникновении электрического тока

Из сделанных выше соображений можно сделать следующий вывод: силы, действующие на заряд внутри источника тока отличны от сил, действующий внутри проводника. Соответственно, необходимо эти силы отличать друг от друга. Для характеристики сторонних сил была введена величина электродвижущей силы (ЭДС) – работы, совершаемой сторонними силами по перемещению единичного положительного заряда.Обозначается латинской буквой &#949 («эпсилон») и измеряется так же, как и разность потенциалов – в вольтах.

Поскольку разность потенциалов и ЭДС являются силами различного типа, можно говорить о том, что ЭДС вне выводов источника равно нулю. Хотя в обычной жизни этими тонкостями пренебрегают и говорят: «Напряжение на батарее 1.5В», хотя строго говоря напряжение на участке цепи – суммарная работа электростатических и сторонних сил по перемещению единичного положительного заряда. В будущем мы еще будем сталкиваться с этими понятиями и они пригодятся нам при расчете сложных электрических цепей.

На этом, пожалуй всё, потому что урок получился чересчур нагруженным… Но понятия напряжение и ЭДС нужно уметь отличать.

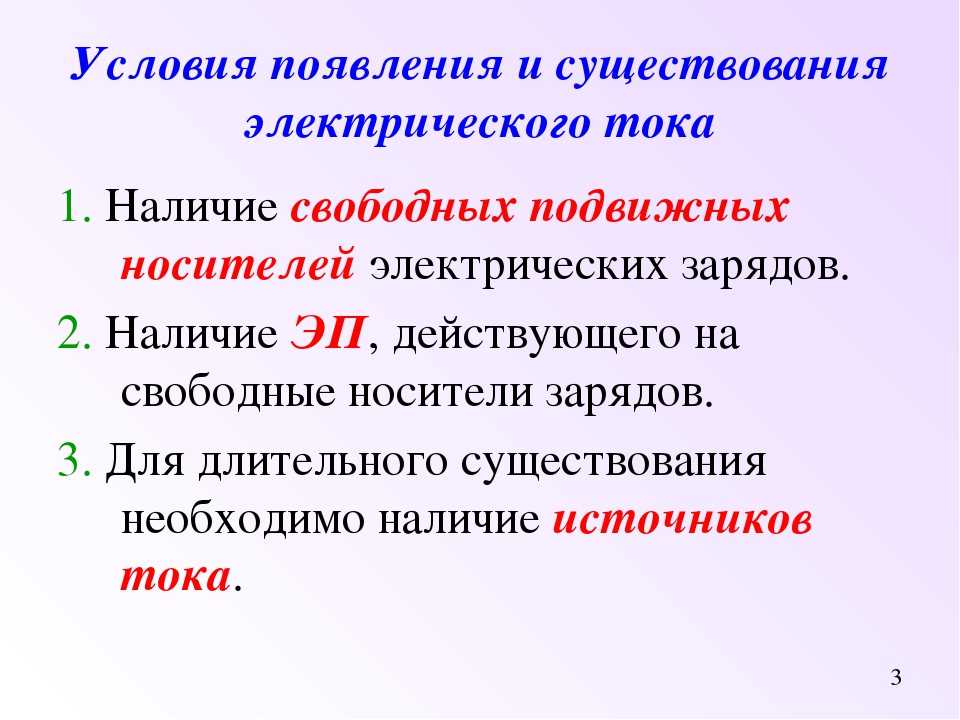

• Для существования электрического тока необходимо два условия:

  1)замкнутая электрическая цепь;
  2)наличие источника сторонних непотенциальных сил.
• Электродвижущая сила (ЭДС) – работа, совершаемая сторонними силами по перемещению единичного положительного заряда.
• Источники сторонних сил в электрической цепи называются так же источниками тока.
• Положительный вывод аккумулятора называется анод, отрицательный – катод.

Задачек на этот раз не будет, лучше лишний повторить этот урок, чтобы понимать всю физику протекания тока в проводнике. Как всегда любые возникшие вопросы, предложения и пожелания можете оставлять в комментариях ниже! До новых встреч!

← Урок 3: Закон Ома | Содержание | Урок 5: Источники питания →

Условия, необходимые для существования электрического тока какие

1. Главная
2. Интересное
3. Условия, необходимые для существования электрического тока

Электричество давно стало неизменным спутником человека. И это настолько обыденное явление, что практически никто не задумывается о том, какие условия необходимы для возникновения и существования электрического тока. Некоторым на помощь могут прийти знания, оставшиеся из школьного курса физики. Как правило, они ограничиваются понятием, что электрический ток – это упорядоченное движение частиц. Кто-то может добавить, что они еще должны переносить заряд. Кто-то вспомнит про электроны.

Постараемся систематизировать имеющуюся информацию в этом вопросе и уяснить для себя: какие условия приводят к возникновению электрического тока и какие обеспечивают его существование.

Необходимые условия для существования электрического тока в металлах

Металлы являются наиболее распространенными веществами, которые используются в качестве проводников электричества. Особенностью этих материалов является кристаллическая решетка, присущая их твердому состоянию. Эта конструкция состоит из атомов, на внешней оболочке которых присутствует некоторое количество валентных электронов.

При формировании кристаллической решетки в ее узлах остаются атомы с положительными ионами, а часть электронов утрачивает связь и начинает совершать хаотичное движение внутри материала. Именно они и будут являться теми носителями заряда, которые позволят существовать электрическому току, если создать требуемые условия для его возникновения.

Таким образом, наблюдаются носители заряда, которые перемещаются хаотично и бессистемно, что само по себе не может гарантировать возникновение электрического тока. Вторым условием существования которого является наличие некой дополнительной силы, способной привести к упорядоченному перемещению электронов. К появлению такой силы приводит электрическое поле, возникающее при подключении проводника к источнику электричества. Пока такое поле существует, будет выполняться условие существования электрического тока.

При разрыве цепи электроны перестают двигаться упорядочено, хотя хаотичное движение их внутри металла будет продолжаться. Но при этом электрическое поле будет равно нулю и существование тока станет невозможным в принципе. Необходимо отметить, что по модулю суммарный заряд свободных электронов в данном случае равен общему заряду положительных ионов, но имеет противоположный знак. Этим и объясняется то, что металлический проводник при отсутствии поля остается в электрически нейтральном состоянии.

Если немного обобщить и расширить вышесказанное, то к необходимым условиям существования электрического тока в металлах, кроме свободных электронов и поля, можно добавить наличие источника электричества и требование неразрывности соединения в цепи.

Условия существования электрического тока в жидкостях

В данных веществах ситуация будет несколько отличаться от вышеперечисленных условий. Необходимо оговориться, что речь пойдет о жидкостях проводниках т.н. второго рода. Это такие вещества, которые обладают ионным типом проводимости. К ним не относятся расплавы металлов, для которых характерен электронный вариант.

Жидкими проводниками второго типа считаются растворы солей, оснований и кислот. Отметим, что в данном перечне отсутствует вода. Дело в том, что в чистом виде молекулы в воде имеют полярность, что присуще диэлектрикам. Таким образом для создания условий существования электрического тока в жидкости необходимо привнести извне вещество, которое и предоставит свободные носители для перемещения заряда.

Рассмотрим простой практический пример. Если замкнуть электрическую цепь с встроенной лампочкой через емкость с дистиллированной водой нечего не произойдет. Лампа не загорится. Но достаточно добавить в жидкость шепотку поваренной соли (NaCl) и можно будет наблюдать работу источника освещения в обычном режиме. Объясняется это следующим – при внесении соли вода вступают во взаимодействие с молекулой NaCl и разъединяет ее на пары разноименно заряженных ионов.

Таким образом, создается одно из основных условий существования электрического тока в жидкостях, т.е. обеспечивается наличие свободных носителей заряда. Ион ионы хлора обладают отрицательным зарядом, а ионам натрия свойственен положительный заряд. Именно эти ионы и будут двигаться между электродами под действием электрического поля.

Давайте подведем итог. Для возникновения и существования электрического тока в металлах и жидкостях, обязательным условием является наличие свободных носителей заряда. Электроны или ионы – это не меняет сути. Второй момент – необходимо электрическое поле, с помощью которого возникает сила обеспечивающая перемещение носителей заряда между катодом и анодом.

Добавить отзыв

Электробезопасность: фатальный ток

Электробезопасность: фатальный ток

Как ни странно, большинство смертельных поражений электрическим током случаются с людьми, которые должен знать лучше. Вот некоторые электромедицинские факты, которые должны сделать дважды подумаешь, прежде чем воспользоваться последним шансом.

Это ток, который убивает

На первый взгляд может показаться, что удар в 10 000 вольт более смертелен. чем 100 вольт. Но это не так! Люди пострадали от удара током приборы, использующие обычные домашние токи 110 вольт и электрические аппарат в промышленности, использующий всего лишь 42 вольта постоянного тока. Реальность мерой силы удара является сила тока (ампер) принудительно хоть телом, а не напряжением. Любое электрическое устройство, используемое по цепи домовой электропроводки может при определенных условиях передавать роковой ток.

В то время как любой ток свыше 10 миллиампер (0,01 ампер) способен шока от болезненного до тяжелого, токами от 100 до 200 мА (от 0,1 до 0,2 А) смертельны. Токи свыше 200 миллиампер (0,2 ампера), вызывающие сильные ожоги и бессознательное состояние, обычно не приводят к смерти, если пострадавшему дать немедленную внимание. Реанимация, состоящая из искусственного дыхания, будет обычно оживляют жертву.

С практической точки зрения, после того, как человек нокаутирован поражение электрическим током невозможно определить, сколько тока прошло через жизненно важные органы его тела. Искусственное дыхание должно быть применяется немедленно, если дыхание остановилось.

Физиологические последствия поражения электрическим током

На диаграмме показаны физиологические эффекты различных токи. Обратите внимание, что напряжение не является рассмотрение. Хотя для создания тока требуется напряжение поток, величина ударного тока будет варьироваться в зависимости от на сопротивление тела между точками контакта.

Как показано на диаграмме, шок является относительно более сильным по мере роста тока. При токах выше 10 миллиампер мышечные сокращения настолько сильны, что пострадавший не может отпустить провод, который шокирует его. При таких низких значениях, как 20 миллиампер, дыхание становится затрудненным, в конце концов полностью прекращается даже при значениях ниже 75 миллиампер. Когда сила тока приближается к 100 миллиампер, желудочковая возникает фибрилляция сердца — некоординированная подергивание стенок желудочков сердца, приводящее к смерти. Выше 200 миллиампер мышечные сокращения настолько тяжелая, что сердце насильственно зажимается во время шок. Это пережатие предохраняет сердце от проникновения в фибрилляции желудочков и шансы пострадавшего на выживаемость хорошая.

Опасность — низкое напряжение

Общеизвестно, что жертвы высокого напряжения шок обычно лучше реагируют на искусственное дыхание легко, что жертвы шока низкого напряжения. причиной может быть милосердное сжатие сердца, вследствие к высокой плотности тока, связанной с высокой напряжения. Однако, чтобы эти детали не были неверно истолкованы, единственное разумный вывод, который можно сделать, состоит в том, что 75 вольт так же смертелен как 750 вольт.

Фактическое сопротивление тела изменяется в зависимости от точек контакт и состояние кожи (влажная или сухая). Между ушами, для например, внутреннее сопротивление (за вычетом сопротивления кожи) составляет всего 100 Ом, а с рук на ноги ближе к 500 Ом. Сопротивление кожи может варьироваться от 1000 Ом для влажной кожи до более 500 000 Ом для сухой кожи.

Совет ассоциаций подрядчиков по электротехнике штата Нью-Джерси, Inc.
Bulletin VOL. 2, НЕТ. 13
Февраль 1987 г.
Представлено Полом Джовинаццо

Предоставлено Элмвуд Электрик Инк.

CCOHS: Электробезопасность — основная информация

---

Почему так важно безопасно работать с электричеством или рядом с ним?

Наверх

Напряжение электричества и доступный электрический ток на обычных предприятиях и в домах имеют достаточную мощность, чтобы вызвать смерть от поражения электрическим током. Даже замена лампочки без отключения лампы может быть опасной, поскольку контакт с «горячей», «находящейся под напряжением» или «находящейся под напряжением» частью розетки может привести к смерти человека.

---

Что мне нужно знать об электричестве?

Наверх

Все электрические системы могут причинить вред. Электричество может быть либо «статическим», либо «динамическим». Динамическое электричество — это равномерное движение электронов через проводник (это называется электрическим током). Проводники — это материалы, которые позволяют электричеству проходить через них. Большинство металлов являются проводниками. Человеческое тело также является проводником. Этот документ посвящен динамическому электричеству.

Примечание: Статическое электричество – это накопление заряда на поверхностях в результате контакта и трения с другой поверхностью. Этот контакт/трение вызывает накопление электронов на одной поверхности и недостаток электронов на другой поверхности. В документе «Ответы по охране труда» о том, как работать безопасно — статическое электричество, содержится дополнительная информация.

Электрический ток не может существовать без непрерывного пути к проводнику и от него. Электричество образует «путь» или «петлю». Когда вы подключаете устройство (например, электроинструмент), электричество проходит самый простой путь от подключаемого модуля к инструменту и обратно к источнику питания. Это действие также известно как создание или замыкание электрической цепи.

---

Какие виды травм возникают в результате поражения электрическим током?

Наверх

Люди получают травмы, когда становятся частью электрической цепи. Люди обладают большей проводимостью, чем земля (земля, на которой мы стоим), а это означает, что если нет другого легкого пути, электричество попытается пройти через наши тела.

Существует четыре основных типа травм: поражение электрическим током (смертельное), поражение электрическим током, ожоги и падения. Эти травмы могут происходить по-разному:

• Прямой контакт с открытыми проводниками под напряжением или частями цепи. Когда электрический ток проходит через наши тела, он может мешать нормальным электрическим сигналам между мозгом и нашими мышцами (например, сердце может перестать биться правильно, дыхание может прекратиться, или мышцы могут спазмироваться).
• Когда электрическая дуга (скачки или «дуги») от незащищенного проводника или части цепи под напряжением (например, воздушных линий электропередач) через газ (например, воздух) к человеку, который заземлен (что обеспечило бы альтернативный путь к заземление для электрического тока).
• Термические ожоги, включая ожоги от тепла, генерируемого электрической дугой, и ожоги пламенем от материалов, которые загораются от нагревания или воспламенения электрическим током или вспышкой электрической дуги. Контактные ожоги от удара током могут привести к ожогу внутренних тканей, оставив при этом лишь очень небольшие повреждения на внешней стороне кожи.
• Термические ожоги от тепла, излучаемого вспышкой электрической дуги. Ультрафиолетовый (УФ) и инфракрасный (ИК) свет, излучаемый дуговой вспышкой, также может вызвать повреждение глаз.
• Взрыв дуги может включать потенциальную волну давления, испускаемую вспышкой дуги. Эта волна может причинить телесные повреждения, привести к коллапсу легких или создать шум, который может повредить слух.
• Мышечные сокращения или реакция испуга могут привести к падению человека с лестницы, лесов или подвесного ковша. Падение может привести к серьезным травмам.

---

Что делать, если я думаю, что нахожусь слишком близко к воздушным линиям электропередач?

Наверх

Не работайте вблизи линий электропередач. Рекомендуемые расстояния зависят от юрисдикции и/или коммунальных предприятий. При работе, вождении, парковке или хранении материалов на расстоянии менее 15 м (49футов) к воздушным линиям электропередач.

• Если вам необходимо находиться рядом с линиями электропередач, вы должны сначала позвонить в электроэнергетическую компанию, и они вам помогут.
• Если ваш автомобиль коснется линии электропередач:
  • НЕ выходить из автомобиля.
  • Позвоните по телефону 911 и в местную коммунальную службу, чтобы получить помощь.
  • Подождите , пока не приедет служба электроснабжения, и они скажут вам, когда можно будет безопасно выйти из автомобиля.
  • Никогда не пытайтесь спасти другого человека, если вы не обучены этому.
  • Если вам необходимо покинуть транспортное средство (например, ваше транспортное средство загорелось), выйдите, прыгнув как можно дальше — не менее 45–60 см (1,5–2 фута). Никогда не касайтесь автомобиля или оборудования и земли одновременно. Держите ступни, ноги и руки близко к телу.
  • Держите ноги вместе (соприкасайтесь) и отодвигайтесь, шаркая ногами. Ни в коем случае не раздвигайте ноги, иначе вас может ударить током или ударить током.
  • Перед тем, как сделать обычный шаг, отойдите не менее чем на 10 метров от своего автомобиля.
• Не входите на подстанцию ​​или в другие отмеченные зоны.

---

Какие общие советы по технике безопасности при работе с электричеством или рядом с ним?

Наверх

• Перед каждым использованием проверяйте портативное оборудование, подключенное к шнуру и вилке, удлинители, силовые шины и электрические фитинги на наличие повреждений или износа. Немедленно отремонтируйте или замените поврежденное оборудование.
• При необходимости всегда прикрепляйте удлинители к стенам или полу. Не используйте гвозди и скобы, так как они могут повредить удлинители и стать причиной пожара и поражения электрическим током.
• Используйте удлинители или оборудование, рассчитанное на уровень силы тока или мощности, который вы используете.
• Всегда используйте предохранитель правильного размера. Замена предохранителя на предохранитель большего размера может вызвать чрезмерный ток в проводке и, возможно, вызвать пожар.
• Имейте в виду, что необычно теплые или горячие розетки или шнуры могут быть признаком небезопасных условий проводки. Отсоедините все шнуры или удлинители от этих розеток и не используйте их, пока квалифицированный электрик не проверит проводку.
• Всегда используйте лестницы с непроводящими боковыми поручнями (например, из стекловолокна) при работе с линиями электропередач или рядом с ними.
• Размещайте галогенные лампы вдали от горючих материалов, таких как ткани или занавески. Галогенные лампы могут сильно нагреваться и представлять опасность возгорания.
• Риск поражения электрическим током выше во влажных или влажных местах. Установите прерыватели цепи замыкания на землю (GFCI), поскольку они разорвут электрическую цепь до того, как произойдет ток, достаточный для смерти или серьезной травмы.
• Используйте портативный встроенный прерыватель цепи замыкания на землю (GFCI), если вы не уверены, что розетка, в которую вы подключаете удлинитель, защищена GFCI.
• Убедитесь, что открытые коробки с розетками изготовлены из непроводящих материалов.
• Знайте, где находится панель и автоматические выключатели на случай чрезвычайной ситуации.
• Четко пометьте все автоматические выключатели и блоки предохранителей. На каждом выключателе должно быть четко указано, для какой розетки или устройства он предназначен.
• Не используйте розетки или шнуры с открытой проводкой.
• Не используйте портативные электроинструменты, подключенные к шнуру и вилке, если защитные ограждения сняты.
• Не закрывайте доступ к панелям и автоматическим выключателям или блокам предохранителей.
• Не прикасайтесь к людям или электрическим приборам в случае поражения электрическим током. Всегда сначала отключайте источник питания.

---

Какие советы по работе с электроинструментом?

Наверх

• Выключите все инструменты, прежде чем подключать их к источнику питания.
• Отключите и заблокируйте источник питания перед выполнением любых работ по техническому обслуживанию или регулировке.
• Убедитесь, что инструменты правильно заземлены или имеют двойную изоляцию. Заземленное оборудование должно иметь утвержденный трехжильный шнур с трехконтактной вилкой. Эта вилка должна быть подключена к надлежащим образом заземленной трехполюсной розетке.
• Проверьте все инструменты на эффективное заземление с помощью тестера непрерывности или прерывателя цепи замыкания на землю (GFCI) перед использованием.
• Не обходите переключатель включения/выключения и не управляйте инструментами, подсоединяя и отсоединяя шнур питания.
• Не используйте электрооборудование во влажных условиях или местах с повышенной влажностью, если только это оборудование не подключено к устройству защитного отключения.
• Не очищайте инструменты легковоспламеняющимися или токсичными растворителями.
• Не используйте инструменты в местах, содержащих взрывоопасные пары или газы, за исключением случаев, когда они являются искробезопасными, и только в том случае, если вы следуете указаниям производителя.

---

Какие советы по работе со шнурами питания?

Наверх

• Держите шнуры питания подальше от инструментов во время использования.
• Во время использования временно подвешивайте удлинители над проходами или рабочими зонами, чтобы исключить опасность споткнуться или споткнуться.
• Замените открытые передние заглушки заглушками. Неизолированные передние вилки герметичны и представляют меньшую опасность поражения электрическим током или короткого замыкания.
• Не используйте легкие удлинители в нежилых помещениях.
• Не переносите и не поднимайте электрооборудование за шнур питания.
• Не завязывайте шнуры тугими узлами. Узлы могут вызвать короткое замыкание и удары током. Завяжите шнуры петлями или используйте вилку с поворотным замком.

---

Что такое прерыватель цепи замыкания на землю (GFCI)?

Наверх

Прерыватель цепи замыкания на землю класса А (GFCI) работает, обнаруживая любую потерю электрического тока в цепи (например, он срабатывает при максимальном токе 6 мА). Когда обнаруживается потеря, GFCI отключает электричество до того, как могут произойти серьезные травмы или поражение электрическим током. Болезненный несмертельный шок может произойти в течение времени, которое требуется УЗО для отключения электричества, поэтому важно использовать УЗО в качестве дополнительной меры защиты, а не замены безопасных методов работы.

Настенные розетки

GFCI могут быть установлены вместо стандартных розеток для защиты от поражения электрическим током только для этой розетки или ряда розеток в одной ответвленной цепи. Автоматический выключатель GFCI может быть установлен на некоторых электрических панелях автоматического выключателя для защиты всей ответвленной цепи. Портативные встроенные подключаемые устройства GFCI можно подключать к настенным розеткам, где будут использоваться бытовые приборы.

---

Когда и как проверять прерыватель цепи замыкания на землю (GFCI)?

Наверх

Важно, чтобы вы следовали инструкциям производителя в отношении использования GFCI. Ежемесячно проверяйте постоянно подключенные GFCI и портативные устройства перед каждым использованием. Используйте тестер GFCI. Вы также можете проверить, нажав кнопки «тест» и «сброс». Включите «ночник» или лампу в настенную розетку с защитой GFCI (свет должен включиться), затем нажмите кнопку «ТЕСТ» на GFCI. Если GFCI работает правильно, индикатор должен погаснуть. Если нет, отремонтируйте или замените GFCI. Нажмите кнопку «СБРОС» на GFCI, чтобы восстановить питание.

Обратитесь к квалифицированному электрику, если вы не уверены или исправите ошибки в проводке.

---

Что представляет собой образец контрольного списка по основам электробезопасности?

Наверх

Осмотр шнуров и вилок

• Ежедневно проверяйте удлинители и вилки. Не используйте и выбросьте шнуры и вилки, если они изношены или повреждены.
• Поручите электрику проверить любой удлинитель, который на ощупь более чем теплый.

Устранение соединений Octopus

• Не подключайте несколько предметов к одной розетке.
