Новые режимы работы (классы) А+, Super A, New class A, MOS, class AA

Главная » Усилители

Новые режимы работы (классы) А+, Super A, New class A, MOS, class AA



В описаниях некоторых усилителей встречаются рек­ламные указания на новые классы работы, например А+, Super A, New class A, MOS class AA и т. д. Обычно, стремясь не слишком-то разглашать свои научно-технические до­стижения, фирмы не сообщают того, что же конкретно представляют собой эти новые режимы работы (классы). Тем не менее, попробуем разобраться в этом хотя бы частично.

Класс А всем хорош, за исключением его крайне низкой экономичности. Один из путей ее повышения — применение регулируемых напряжений источников пита­ния. Если усиливаемый сигнал мал, то можно (сохранив класс А) понизить напряжение питания. В некоторых усилителях (например, фирмы Technics) для этого используется источник питания со средней точкой, подключен­ной к выходу вспомогательного усилителя, работающего в классе В. Тем самым напряжения питания основного усилителя, работающего в классе А, становятся плава­ющими и отслеживают уровень входного сигнала. При этом, сохраняя линейность, присущую классу А, удается получить КПД, как в классе В. Это и есть так называемый класс А+ или Super А.

New Class A и Super A — это коммерческое название усилителей, в которых неработающий транзистор в двухтактном усилителе не входит в режим отсечки. Этим решалась проблемма т.н. коммутационных искажений .

 Класс AA — не режим работы каскада усилителя, как A,B,AB,C и D — а название определенной конфигурации схемы усилителя.  Такой усилитель представляет из себя два усилителя — относительно маломощный с выходом на полевиках, работающий в классе A, и обычный мощный на биполярных транзисторах, работающий в классе AB, работающие на общую нагрузку. Включены они наподобие моста. Таким образом, они получают преимущества классов A AB.

Наличие в названии класса термина MOS просто означает, что в каскаде используются мощные полевые транзисторы со структурой «металл—окисел—полупровод­ник». Но не обязательно только они. Некоторые фирмы используют каскады, в которых наряду с каскадом на мощных полевых транзисторах, действительно работа­ющих в классе А, используется дополнительный каскад на еще более мощных биполярных транзисторах. Он включа­ется с некоторым запозданием (поскольку биполярные транзисторы менее быстродействующие, чем полевые) и разгружает полевые транзисторы. Для совместной работы каскадов применяется специальная мостовая схема, обес­печивающая объединение мощностей каскадов и создание небольшого напряжения возбуждения для каскада на би­полярных транзисторах. Описанная схема предложена фирмой Technics и при­меняется в ряде ее усилителей. Она дает характеристики, присущие каскадам на мощных МДП(М08) транзисто­pax, используемых в классе А, но с более высокой мощно­стью и экономичностью, близкой к классу В.

Иногда используется ключевой режим работы транзи­сторов — класс D. В нем для управления током в нагрузке используется ключевой каскад с широтно-импульсной модуляцией. Теоретически КПД такого каскада прибли­жается к 100%. Однако искажения сигнала в этом случае велики, а в спектре присутствуют гармоники частоты модуляции. Практического применения в высококаче­ственных усилителях этот режим почти не нашел — так же, как и класс С, используемый в резонансных каскадах радиопередающих устройств.



Режим работы транзистора в схеме усилительного каскада

Классы AB и В работы двухтактного каскада

Двухтактный каскад, работающий в классе А

КПД усилителей, работающих в классе А

Однотактный трансформаторный каскад, работающий в классе А

Классы усиления транзисторных усилительных каскадов

Разновидности и режимы работы полевых транзисторов

Бестрансформаторные двухтактные каскады на транзисторах

Усилители класса А

УНЧ  Про усилители

   Усилитель мощности звуковой частоты или усилитель низкой частоты, пожалуй самые повторяемые схемы в радиолюбительской практике. Как право начинающие радиолюбители, после успешного запуска мултивибраторной мигалки, сразу начинают думать про самодельный усилитель низкой частоты. Выбор схем огромное количество, но как право этот выбор останавливается на простых и доступных конструкциях маломощных НЧ усилителей. Очень часто начинающий любитель электроники выбирает микросхемы, как доступный и простой вид УНЧ. Очень широко применяются микросхемы из серии ТДА. Основной выбор лежит на микросхемах TDA2030, TDA2004, TDA2005, TDA1557, TDA1558, TDA1521 и аналогичным по простоте. Сам, как радиолюбитель, посоветую именно эти же микросхемы, зачем тратить лишнее время, нервы, финансы для создания аналогичных транзисторных усилителей. Микросхемные усилители обычно работают в классе АВ, отличаются достаточно высоким качеством звучания и стоят копейки. Сегодня мы будем рассматривать не выбор между лампами, транзисторами и микросхемами, а поговорим про достоинства и недостатки основных классов усилителей мощности.



   Начнем пожалуй по алфавитному порядку.

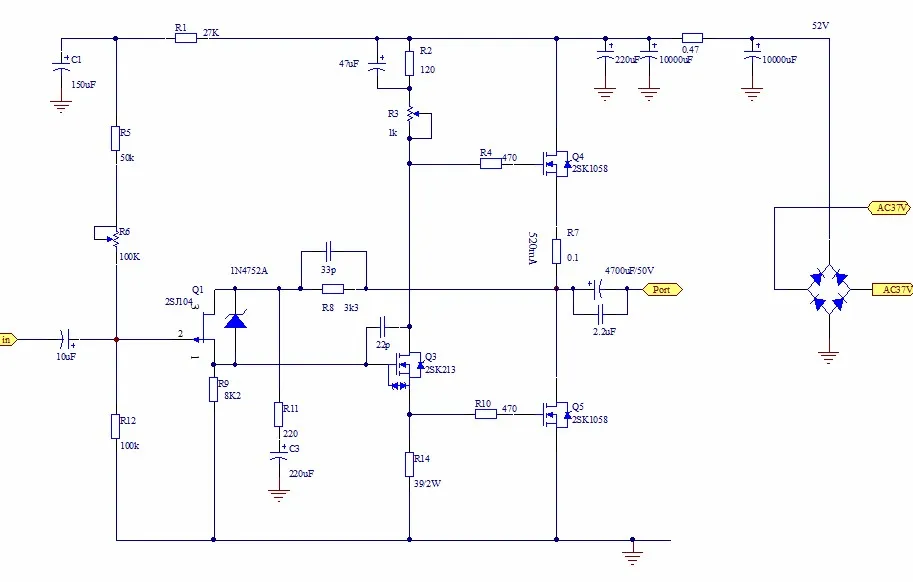

Итак, усилители НЧ класса — А. Мы все прекрасно знаем, что усилители этого класса обладают самым лучшим качеством звучания. В этом классе ктивный элемент (так будем называть лампу или транзистор) открыт весь период сигнала, то есть практически не закрывается. Класс А – величина смещения заведомо больше любого возможного сигнала на входе усилителя. Это конечно влияет на потребление, поскольку транзистор вечно нагружен, следовательно он должен сильно перегреваться. У класса — А минимальные искажения. Единственный недостаток этого вида — маленький КПД. Схема потребляет в разы больше мощности, чем отдает, вся полезная мощность превращается в ненужное тепловыделение. Этот основной недостаток не дает возможность построить усилители повышенной мощности, поскольку простыми теплоотводами и кулерами для охлаждения не обойтись. В современной электронике мощность усилителей А-класса не превосходит 100-200 ватт, делать больше попросту нет смысла, поскольку в итоге получится не усилитель, а обогреватель или печка.
Усилители класса А самые дорогие, применяются там, где нужен максимально качественный звук, без искажений. Чаще всего именно их делают истинные аудиофилы.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ






Гибридный УМЗЧ

Однотактный ламповый

Ламповый на КТ88

Усилитель для наушников

Усилитель на 100 Вт

Усилитель на LM3875

Схема LM386

Как сделать УНЧ для наушников

Сборник информации про усилители НЧ и схемотехнику унч различного применения — автомобильные, домашние, ламповые, предварительные и концертные. © 2022

2.5: Усилители классов A, AB, B и C

  1. Последнее обновление
  2. Сохранить как PDF
  • Идентификатор страницы
    46027
  • В транзисторных усилителях

    используется несколько различных стратегий смещения. Стратегии определены как классы усилителей от класса A до класса G. В этом разделе рассматриваются усилители классов A, AB, B и C, которые имеют базовые топологии, показанные на рис. 2.4.1, где входные и выходные согласующие цепи имеют был опущен. Усилители класса A–C имеют одинаковый импеданс на выходе усилителя на рабочей частоте и при

    Рисунок \(\PageIndex{1}\): Вольт-амперные характеристики транзистора, используемого в усилителе, с указанием точек покоя усилителей различных классов.

    гармоники. Рисунок \(\PageIndex{1}\)(a) представляет собой выходную характеристику транзистора и показывает отличительные точки покоя для различных классов усилителей. Входные характеристики показаны на рисунке \(\PageIndex{1}\)(b), где входные (\(I_{G}\)) и выходные (\(I_{D}\)) формы тока показаны для синусоидальный входной сигнал (\(V_{GS}\)).

    Конструкция усилителя включает в себя как конструкцию для маломощной линейной работы, требующую максимальной передачи мощности на входе и выходе усилителя, так и компромисс между допустимыми искажениями и эффективностью. На практике необходимо допускать определенный уровень искажений, и то, что допустимо, заложено в спецификациях различных беспроводных систем.

    Для низкого уровня искажений пики ВЧ-сигнала должны усиливаться линейно, однако потребляемая мощность постоянного тока зависит от класса усилителя. В усилителях класса A мощность постоянного тока должна быть достаточной для обеспечения низкоуровневых искажений самого сильного радиочастотного сигнала, чтобы мощность постоянного тока была пропорциональна пиковой мощности переменного тока.

    Ситуация аналогична для усилителей класса AB, с той разницей, что намерение состоит в том, чтобы допустить некоторое искажение пикового сигнала, чтобы соотношение между пиковой мощностью и мощностью постоянного тока все еще существовало, но прямая пропорциональность больше не сохранялась. Для усилителей класса C и выше мощность постоянного тока в основном пропорциональна средней мощности ВЧ. Таким образом, для усилителей класса A и класса AB средняя рабочая точка должна быть «занижена», чтобы обеспечить управляемое искажение пиков сигнала, при этом требуемый уровень отката должен быть пропорционален PMEPR модулированного сигнала. Для классов C и выше необходимая отсрочка исходит из опыта и экспериментов. Характеристики сигнала также определяют допустимую степень искажения.

    PMEPR сигнала указывает тип и величину допустимого искажения. PMEPR двухтонального сигнала равен \(3\text{дБ}\), а сигналы с цифровой модуляцией могут иметь PMEPR в диапазоне от \(0\text{дБ}\) до \(20\text{дБ}\) или больше. Сигнал с более высоким PMEPR приводит к более низкой эффективности, так как требуется большая отсрочка. Иными словами, смещение по постоянному току должно быть установлено таким образом, чтобы было минимальное искажение, когда сигнал находится на пике, но

    Рисунок \(\PageIndex{2}\): Вольт-амперные характеристики транзисторных усилителей, показанные с нагрузочной линией усилителя класса А: (a) биполярный усилитель; и (b) усилитель на полевых транзисторах.

    средняя производимая РЧ-мощность может быть намного меньше, чем пиковая РЧ-мощность. (Средняя РЧ-мощность примерно на величину PMEPR ниже пиковой РЧ-мощности.) Таким образом, для сигнала с высоким PMEPR обычно требуется более высокая мощность постоянного тока для получения той же РЧ-мощности. Особенно это касается усилителей класса А.

    2.5.1 Усилитель класса А

    Усилитель класса А имеет ограниченную эффективность, поскольку всегда протекает значительный ток покоя, независимо от того, протекает ВЧ-ток или нет. Классы усилителей более высокого порядка достигают более высокой эффективности, но искажают радиочастотный сигнал. Геометрические точки тока и напряжения усилителей классов A, B, AB и C имеют аналогичную траекторию на выходных вольт-амперных характеристиках транзистора. Выходные характеристики транзистора показаны на рисунке \(\PageIndex{1}\)(a), где показаны так называемые линейные или постоянные нагрузки, а также точки смещения для различных классов усилителей. Линия нагрузки представляет собой геометрическое место постоянного тока и напряжения при изменении входного постоянного напряжения.

    В усилителе класса A транзистор смещен в середине характеристики транзистора, где отклик имеет наибольшую линейность. То есть, когда напряжение затвора изменяется из-за приложенного сигнала, изменения выходного напряжения и тока почти линейно пропорциональны приложенному входу. Недостатком является то, что всегда протекает значительный постоянный ток, даже когда входной сигнал очень мал. То есть потребляемая мощность постоянного тока имеет место независимо от того, генерируется ли ВЧ-мощность на выходе транзистора. Это не имеет значения, если должны быть усилены слабые радиочастотные сигналы, поскольку тогда можно выбрать небольшой транзистор, чтобы уровни постоянного тока были небольшими. Это проблема, если усилитель должен обрабатывать как большие, так и слабые сигналы.

    Усилитель класса А отличается своей способностью усиливать сигналы от малых до средних и даже больших сигналов с минимальными искажениями. Это достигается смещением транзистора в середине его \(ВАХ) (т. е. вольтамперной) характеристики. На рисунке \(\PageIndex{2}\) показаны \(ВАХ\) характеристики биполярных и полевых транзисторов, показанных на рисунке 2.4.1, вместе с линией нагрузки постоянного тока. Линия нагрузки представляет собой геометрическое место выходного тока и напряжения. Для усилителей класса A на рис. 2.4.1(a и b)

    Рисунок \(\PageIndex{3}\): Однотактные усилители класса A MOSFET: (i) схема; и (ii) формы сигналов напряжения стока.

    грузовые линии определяются как

    \[\label{eq:1}I_{C}=(V_{CC}-V_{CE})/R_{L}\quad\text{and}\quad I_{ D}=(V_{DD}-V_{DS})/R_{L} \]

    соответственно. Они называются несимметричными усилителями, так как входное и выходное напряжения относятся к земле. Усилитель на биполярном транзисторе (BJT или HBT), как показано на рисунке 2.4.1(a), имеет выходные характеристики, показанные на рисунке \(\PageIndex{2}\)(a). Здесь выходное напряжение биполярного усилителя равно \(V_{CE}\), и оно колеблется от максимального значения \(V_{CE\text{,max}}\) до минимального \(V_{CE\ текст{,мин}}\). Для биполярного транзистора \(V_{CE\text{,min}}\) примерно равно \(0,2\text{ V}\), а \(V_{CE\text{,max}}\) для резистивно-смещенного схема — это просто напряжение питания, \(V_{CC}\). Точка покоя или смещения показана с напряжением коллектор-эмиттер \(V_{Q}\) и током покоя \(I_{Q}\). Для усилителя класса А точка покоя — это просто точка смещения, которая находится в середине размаха выходного напряжения, а наклон линии нагрузки определяется нагрузочным резистором \(R_{L}\).

    Выходная \(ВАХ\) характеристика усилителя на полевых транзисторах показана на рисунке \(\PageIndex{2}\)(b). Заметное различие между этими характеристиками и характеристиками биполярного транзистора заключается в том, что кривые менее резкие при низком выходном напряжении (т.е. при низком \(V_{DS}\)). Это приводит к тому, что минимальное выходное напряжение усилителя на полевых транзисторах, \(V_{DS\text{,min}}\), больше, чем у усилителя на основе BJT, \(V_{CE\text{,min}}\) . Для типичного усилителя RF FET \(V_{DS\text{,min}}\) равно \(0,5\text{V}\).

    В биполярных усилителях и усилителях на полевых транзисторах, показанных на рис. 2.4.1, используется резистивное смещение, поэтому максимальный размах выходного напряжения ограничен. Кроме того, резистор смещения также является нагрузочным резистором. Были разработаны различные альтернативные топологии, обеспечивающие диапазон колебаний выходного напряжения. Общие варианты показаны на рисунке \(\PageIndex{3}\) для усилителя на полевых транзисторах. Рисунок \(\PageIndex{3}\)(a) представляет собой усилитель класса A с резистивным смещением и размахом выходного напряжения между \(V_{DS\text{,min}}\) и \(V_{DD}\). Напряжение сток-исток в состоянии покоя находится посередине между этими крайними значениями. Нагрузка \(R_{L}\) также обеспечивает правильное смещение. Более эффективный усилитель класса A использует индуктивное смещение, как показано на рисунке \(\PageIndex{3}\)(b). Ток смещения теперь подается через катушку индуктивности стока, а нагрузка \(R_{L}\) не является частью цепи смещения. С усилителем класса A с индуктивной нагрузкой напряжение покоя составляет \(V_{DD}\), а размах выходного напряжения находится между \(V_{DS\text{,min}}\) и \(2V_{DD}\) , чуть более чем в два раза больше размаха напряжения резистивно нагруженного усилителя.

    Усилитель класса А может быть разработан с использованием \(S\) параметров транзистора в определенной конфигурации. В идеале эффект схемы смещения должен быть включен в параметры \(S\) транзистора, но схема смещения

    Рисунок \(\PageIndex{4}\): Входные и выходные сигналы для различных классов усилителей.

    Рисунок \(\PageIndex{5}\): Линии нагрузки по постоянному току и ВЧ для усилителей классов A, B и C. Нагрузочная линия переменного тока также называется динамической нагрузочной линией.

    проект пытается представить размыкание или короткое замыкание РЧ в соответствии с требованиями, чтобы свести к минимуму влияние на характеристики РЧ. Как правило, проектирование начинается с параметров транзистора \(S\) и предполагает отсутствие влияния цепи смещения.

    2.5.2 КПД усилителя

    Поскольку усилитель класса А всегда потребляет постоянный ток, его эффективность близка к нулю при очень слабом входном сигнале. Максимальный КПД усилителей класса А составляет \(25\%\) при использовании резистивного смещения и \(50\%\) при использовании индуктивного смещения. Эффективность повышается за счет снижения мощности постоянного тока, что достигается перемещением точки смещения дальше вниз по линии нагрузки постоянного тока, как в усилителях класса B, AB и C, показанных на рисунке \(\PageIndex{1}\). Уменьшение смещения приводит к искажению сигнала для больших радиочастотных сигналов.

    Это можно увидеть на различных выходных сигналах, показанных на рисунке \(\PageIndex{4}\). Усилители класса A имеют самую высокую линейность, а усилители классов B и C приводят к значительным искажениям. В качестве компромисса усилители класса AB используются во многих сотовых приложениях, хотя усилители класса C используются со схемами модуляции с постоянной огибающей, как в GSM. Почти все усилители слабого сигнала относятся к классу А.

    Влияние паразитных емкостей и эффектов задержки (например, из-за времени, которое требуется носителям для перемещения через базу для биполярного транзистора или под затвором для полевого транзистора) приводит к тому, что геометрическое место ток-напряжение для радиочастотных сигналов отличается от Ситуация с ДК. Этот эффект фиксируется динамической линией нагрузки или линией нагрузки переменного тока , которая показана на рисунке \(\PageIndex{5}\).

    Усилитель класса А относится к низкоэффективному, но очень линейному классу. Другие классы усилителей имеют более высокий КПД, но разную степень искажений, как показано на рисунке \(\PageIndex{4}\). Выход усилителя класса B содержит усиленную версию только половины входного сигнала, но при отсутствии сигнала потребляет лишь небольшой ток утечки. В усилителе класса C должен быть какой-то положительный входной ВЧ-сигнал, прежде чем появится выходной: больше искажений, но не течет ток, даже ток утечки, когда нет входного ВЧ-сигнала. Усилитель класса AB представляет собой компромисс между усилителями класса A и класса B. Постоянный ток меньше, чем в классе A, когда входной сигнал незначителен, а искажения меньше, чем в классе B. Фильтрация, часто обеспечиваемая согласующими цепями, устраняет гармоники с выхода усилителя, но внутриполосные искажения с конечной полосой пропускания сигналы остаются.

    Усилители класса C смещены таким образом, что ток сток-исток (или коллектор-эмиттер) практически отсутствует, когда не подается ВЧ-сигнал, поэтому форма выходного сигнала имеет значительные искажения, как показано на рисунке \(\PageIndex{4). }\). Это искажение важно только при наличии информации об амплитуде сигнала. Схемы FM, PM и, в меньшей степени, GMSK приводят к сигналам с постоянными (или для GMSK почти постоянными) огибающими RF, поэтому информация об амплитуде сигнала отсутствует. Поэтому ошибки, вносимые в амплитуду сигнала, имеют меньшее значение, и можно использовать эффективные усилители с режимом насыщения, такие как усилитель класса C. Напротив, схемы модуляции PSK и QAM не приводят к сигналам с постоянными огибающими RF, поэтому некоторая информация содержится в амплитуде RF-сигнала. Для этих методов модуляции требуются достаточно линейные усилители.

    Входной и выходной импедансы усилителя класса А практически не зависят от уровня сигнала. Однако усилители класса B, AB или C имеют входное и выходное сопротивление, которые меняются в зависимости от уровня радиочастотного сигнала. Таким образом, конструкция требует большей осторожности, поскольку вероятность нестабильности выше и более вероятно, что будет выполнено условие колебаний. Кроме того, усилители классов B, AB и C обычно не используются в широкополосных приложениях или на высоких частотах (скажем, выше \(20\text{ГГц}\)) в основном из-за проблемы сохранения стабильности. В этом случае предпочтительным решением являются усилители класса А, поскольку конструкция проще, а усилитель более устойчив к паразитным эффектам и вариациям.

    Пример \(\PageIndex{1}\): эффективность усилителя класса A

    Определите эффективность усилителя класса A на полевых транзисторах с резистивным смещением, используя характеристики полевых транзисторов, показанные на рисунке \(\PageIndex{2}\)( б).

    Решение

    Для максимального размаха выходного напряжения точка покоя должна находиться посередине между максимальным и минимальным напряжением истока стока,

    \[\label{eq:2}V_{O}=V_{DS,\text {min}}+\left(\frac{V_{DS,\text{max}}-V_{DS,\text{min}}}{2}\right)=\left(\frac{V_{DD} +V_{DS,\text{min}}}{2}\right) \] 9{2} \]

    Таким образом, эффективность усилителя равна

    \[\label{eq:7}\eta=\frac{P_{RF,\text{out}}}{P_{DC}}=\ frac{1}{4}\left(1-\frac{V_{DS,\text{min}}}{V_{DD}}\right) \]

    Если не учитывать минимальное напряжение стока (\(V_ {DS\text{,min}} = 0\)), тогда \(\eta = 1/4 = 25\%\). Это максимальный КПД усилителя класса А с резистивным смещением.

    Рисунок \(\PageIndex{6}\): Двухпортовая сеть с входами в источнике и нагрузкой, используемая для определения мер устойчивости: (a) сеть; (б) график потока входного сигнала; и (c) график потока выходного сигнала.


    2.5: Усилители классов A, AB, B и C распространяются по недекларированной лицензии и были созданы, изменены и/или курированы LibreTexts.

    1. Наверх
    • Была ли эта статья полезной?
    1. Тип изделия
      Раздел или Страница
    2. Теги
        На этой странице нет тегов.

    Усилитель класса А — SoundBridge

    Аналоговое оборудование, ресурсы

    25 декабря 2019 г.

    Что такое усилитель класса А?



    Наиболее часто используемым типом конфигурации усилителя мощности является усилитель класса A. Усилитель класса А является простейшей формой усилителя мощности. Он использует один переключающий транзистор в стандартной конфигурации схемы с общим эмиттером, как показано ранее, для получения инвертированного выхода. Транзистор всегда смещен в положение «ВКЛ», так что он проводит в течение одного полного цикла входного сигнала. Он обеспечивает минимальные искажения и максимальную амплитуду выходного сигнала. Это означает, что конфигурация усилителя класса А является идеальной рабочей моделью. Это связано с тем, что в выходном сигнале не может быть кроссовера или искажения при выключении даже во время отрицательной половины цикла. Выходные каскады усилителя мощности класса А могут использовать один силовой транзистор или пары транзисторов, соединенных для разделения высокого тока нагрузки.



    Входной сигнал



    Усилитель класса A использует 100 % входного сигнала (угол проводимости Θ = 360°). Активный элемент остается проводить все время. Усилительные устройства, работающие в классе А, проводят во всем диапазоне входного цикла. Усилитель класса А отличается тем, что устройства выходного каскада смещены для работы класса А. Подкласс A2 иногда относится к ламповым каскадам класса A, в которых сетка слегка положительна на пиках сигнала для немного большей мощности, чем в стандартном классе A (A1, где сетка всегда отрицательна). Это, однако, влечет за собой более высокие искажения сигнала.



    Дизайн



    Конструкции класса А могут быть проще, чем другие классы. Конструкции класса -AB и -B требуют двух подключенных устройств в цепи (двухтактный выход), каждое из которых обрабатывает одну половину сигнала. Напротив, класс A может использовать одно устройство (несимметричное). Усилительный элемент смещен, поэтому устройство всегда проводит ток, ток коллектора покоя (слабый сигнал) (для транзисторов; ток стока для полевых транзисторов или ток анода/пластины для электронных ламп) близок к наиболее прямолинейному участку его кривой крутизны. .

    Поскольку устройство никогда не «выключается», нет времени «включения», нет проблем с хранением заряда. Как правило, здесь лучше характеристики на высоких частотах и ​​стабильность контура обратной связи (и, как правило, меньше высших гармоник). Точка, в которой устройство ближе всего к «выключенному», не находится в «нулевом сигнале». Таким образом, проблемы искажения кроссовера, связанного с конструкциями классов AB и -B, не существует. Это лучше всего подходит для низких уровней сигнала радиоприемников из-за низкого уровня искажений.



    Недостатки



    Усилители класса А неэффективны. Максимальная теоретическая эффективность 25% достигается при использовании обычных конфигураций. Однако 50 % — это максимум для конфигурации с трансформатором или индуктивной связью. В усилителе мощности это не только тратит энергию впустую, но и ограничивает работу с батареями. Но это увеличивает эксплуатационные расходы и требует устройств вывода с более высокими характеристиками. Неэффективность возникает из-за постоянного тока, который должен составлять примерно половину максимального выходного тока, а большая часть напряжения источника питания присутствует на выходном устройстве при низких уровнях сигнала. Если для схемы класса А требуется высокая выходная мощность, большое значение приобретают электропитание и сопутствующий нагрев. На каждый ватт, подаваемый на нагрузку, сам усилитель в лучшем случае использует лишний ватт. Для мощных усилителей это означает огромные и дорогие блоки питания и радиаторы.

    Поскольку выходные устройства постоянно работают на полную мощность (в отличие от усилителя класса A/B), они не будут иметь такого длительного срока службы, если усилитель специально не спроектирован с учетом этого, что увеличивает стоимость обслуживания или проектирование усилителя.
