Помогите применить усилитель УЭУ-109М — Литература и поиск информации
OlegR
Местный
- #1
Достался в очень хорошем состоянии (корпус по пломбами) «Усилитель электронный УЭУ-109М» (1974г.) без ламп.
Корпус металический в виде «бруска», серая молотковая эмаль.
Все детали схемы, кроме ламп и трансформатора (силового ?), в корпусе.
На корпусе указано «220В 36Вт 50Гц» и дано расположение ламп:
1. 6Н2П
2. 6Н2П
3. 6Н6П
4. ??? (панелька значительно больше, чем для 6Н2П)
На одной длинной боковой строне (которой он привинчивается к другому прибору) большой двухрядный разъем, на другой — две винтовые клеммы.
Подскажите, пожалуйста, что это за усилитель, как его можно применить, какая четвертая лампа ?
Может быть, у кого есть схема, др.информация ?
Олег.
Михаил Неклюдов
Местный
- #2
Это измерительный усилитель.
Четвертая лампа — 6П3С-Е.
.
OlegR
Местный
- #3
Спасибо, Михаил.
А он может пригодиться ? Можно его использовать как УНЧ ?
Нет ли у кого схемы ? А то внутри есть какой-то железный «бочонок» с выводами, залитый эпоксидкой (выходной трансформатор).
Михаил Неклюдов
Местный
- #4
Я не пробовал его применять, а просто разобрал на детали. Силовой транс там хороший. Точных данных его уже не помню, но по монтажу иожно определить обмотки, потом включить в сеть и измерить все напряжения. Когда-то я так и сделал.
.
Лапыч
Местный
- #5
Михаил Неклюдов написал(а):
Четвертая лампа — 6П3С-Е.
Нажмите для раскрытия…
Преобразователь тока там стоит, а не лампа.
Михаил Неклюдов
Местный
- #6
Вполне возможно. Когда он мне достался, там была воткнута лампа 6П3С-Е.А в схеме я разбираться не стал.
.
OlegR
Местный
- #7
Лапыч написал(а):
Преобразователь тока там стоит, а не лампа.
Нажмите для раскрытия…
Как насчет схемы ? Что за стальной бочонок внутри корпуса, покрашенный тоже молотковой эмалью ?
Кроме предложения Михаила об использовании только трансформатора других предложений нет ?
На копусе написано 220В 36Вт. Не очень много для транса такого размера.
andrey_s
Местный
- #8
OlegR написал(а):
Что за стальной бочонок внутри корпуса, покрашенный тоже молотковой эмалью ?
Нажмите для раскрытия…
Это скорее всего от самописца. У??-109 и два УМ-239 мне как-то удалось прикупить «на детали». Если бочонок распаян, то внутри бочонка — маленький пермаллоевый транс, ИМХО.
OlegR
Местный
- #9
andrey_s написал(а):
Это скорее всего от самописца. У??-109 и два УМ-239 мне как-то удалось прикупить «на детали». Если бочонок распаян, то внутри бочонка — маленький пермаллоевый транс, ИМХО.
Преобразователь тока — бочонок повыше и устанавливался снаружи в разьем похожий на ламповый.Нажмите для раскрытия…
Тоже думаю, что трансформатор — распаян на лампы и две винтовые клеммы. Узнать бы его параметры.
Лапыч
Местный
- #10
OlegR написал(а):
Как насчет схемы?
Нажмите для раскрытия…
Теоретически — схема где-то может быть. У нас в практикуме самописец стоит, возможно, с таким усилителем внутри. Практически — в связи с ремонтом у нас тут такой бардак, что отыскать что-либо не представляется возможным. Разве что у соседей поспрошать…
OlegR
Местный
- #11
Он попал ко мне случайно. Думаю, второй не найду.
По-этому предполагал, что максимально его можно использовать как общий НЧ для двух каналов мультимедийного однотактного усилителя на 6П14П (которого тоже пока нет $-)). Тут схемка бы и пригодилась !
JES
Местный
- #12
Мужики,есть новости по этой теме!???
JES
Местный
- #13
У меня тоже есть такое устройство .Качество исполнения-безупречное!
Есть схема у кого нибудь,что бы не разбирать это чудо?
Михаил Неклюдов
Местный
- #14
У меня таких четыре штуки, только на октальных лампах — две 6Н7С И две 6Н9С.
Трансформатор — две накальных обмотки, одна на 3А, другая на 1А. Еще обмотки 2*300В и одна на 300В. Сетевая 127/220. Транс просто замечательный. Шасси использую в качестве макета.
.
JES
Местный
- #15
Полной схемой нет возможности поделиться? в цилиндре какой транс расположен?
Михаил Неклюдов
Местный
- #16
Схемой не интересовался. В цилиндре маленький транс на пермаллое.
.
JES
Местный
- #17
с какой целью,функцией? его можноиспользовать как выходной,межкаскадный?
Михаил Неклюдов
Местный
- #18
Как межкаскадный и выходной он не пойдет,слишком мал.
.
OlegR
Местный
- #19

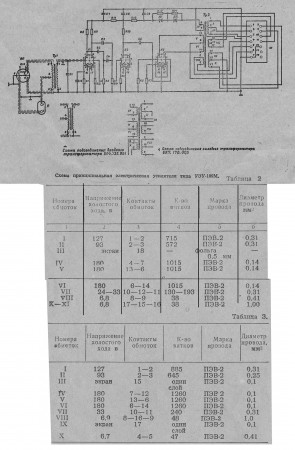

Наконец-то поднялась рука разобрать этот усилитель.
Прозвонил трансформатор, замерил напряжения на холостом ходу. Для изменения диаметра проводов не смог подобраться к обмоткам.
Получилость следующее:
Железо ШЛ (ширина платин 32 мм):
центральный = 25 мм х 32 мм = 8 см2
боковые = 12,5 мм х 32 мм
I:
6-7-7′ = 220 В, Iхх = 10 мА
II:
9-2-10 = 6,45 В — накал со средней точкой на ламп этого усилителя
11-16-12 = 32 В (11-16 = 23,5 В, 16-12 = 8,5 В) — для смещения ?
1-13 = 127 В
14-3-15 = 339 В (14-3 = 170 В, 3-15 = 169 В) — анодное ?
4-5 = 6,5 В — выходят на внешний разъем
Сопротивления обмоток (на всякий случай):
9-10 = 0,3 Ом
11-12 = 5,6 Ом
1-13 = 127 Ом
14-15 = 271 Ом
4-5 = 1 Ом
На 14-3-15 можно получить анодное(?) — без учета потерь:
1.
14-15 на мостовом диодном выпрямителе — не более 478 В (339 * 1.41)
3. 14-3-15 на двуполупериодном выпрямителе — не более 240 В (170 * 1.41)
4. 14-3-15 на кенотроне будет совсем мало !
5. 14-3-15 на двуполупериодном выпрямителе с удвоением — не более ??? В (читал о такой возможности, но не знаю, как првильно составить схему).
6. ???
Трансформатор очень аккуратно сделан: обмотки закрыты несъемными пластмассовыми крышками, контакты выведены на панель на нижней плоскости — идеально для открытого оформления.
Хотелось бы его поставить для 6Ф3П (6Ф5П), но там надо +300В.
Покемон тоже требует +300В.
Подскажите, в УМ по какой схеме его можно применить ?
И как правильно это сделать ?
dioXide
Местный
- #20

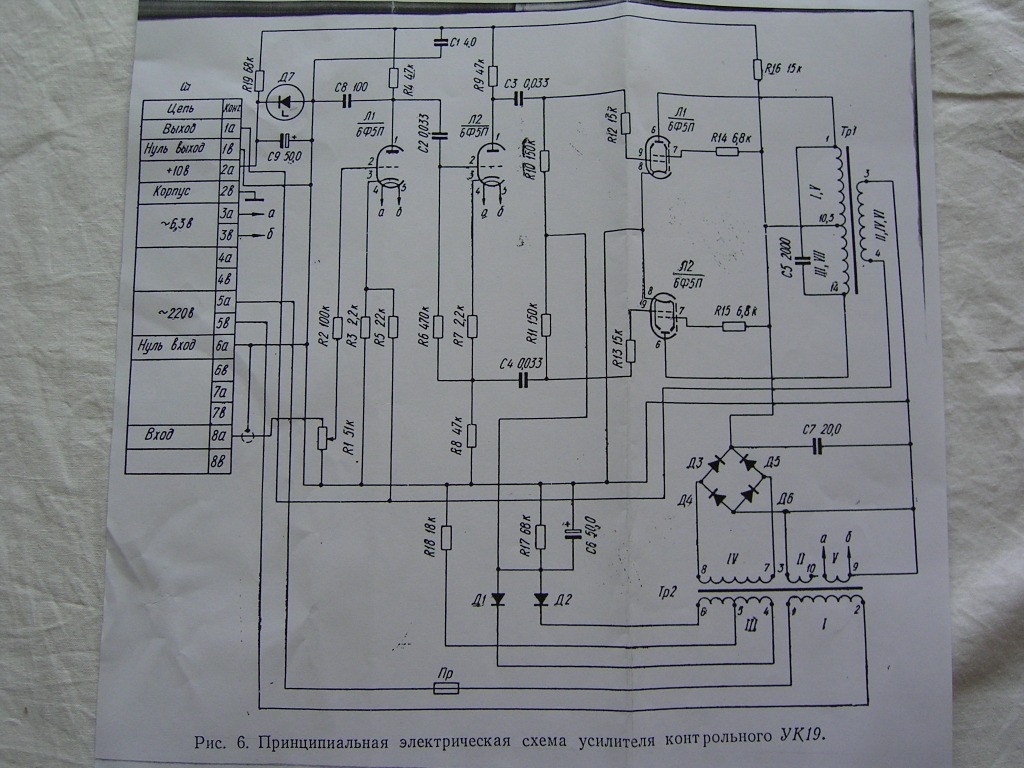

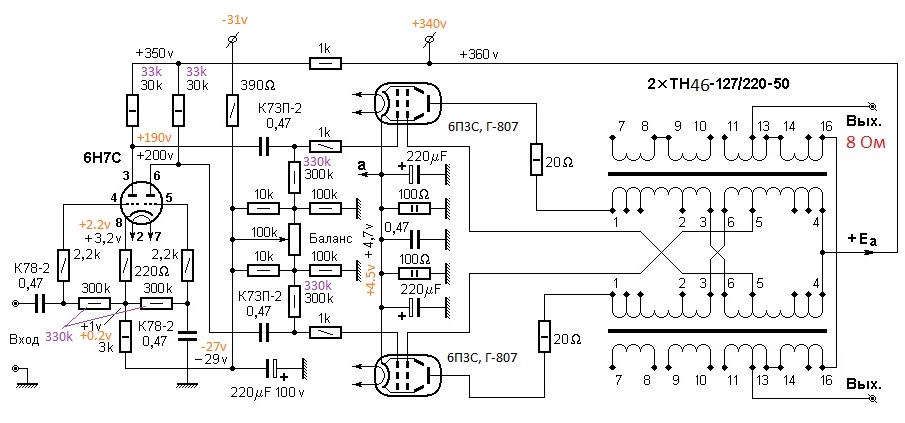

Используя шасси от УЭУ-109М я собрал трёхламповый усилитель http://www.
radiostation.ru/home/usilitel-tntv1.html в качестве выходного трансформатора как раз использовал силовик от УЭУ-109М вместо ТН36. На первичку набрал 2 обмотки по 127 вольт, на вторичку использовал 2 последовательно включённые 6-и вольтовые обмотки для колонок 8 Ом. Звучит вполне достойно.
