Схемы УНЧ на TDA7293, TDA7294 мощностью 200 Вт

Поговорили мы на странице ссылка на страницу о том, как выжать из TDA7293 максимальную мощность, порассуждали, вроде как даже и ложки отыскались — а осадок остался.
Соединять в параллель несколько микросхем, а потом колдовать, чтобы при включении они не отправились к праотцам… Как то не очень радует такой поворот событий, я бы даже сказал — вообще огорчает.
А поскольку пустячок огорчает не только меня, свои возражения поимел в жунале Радио №11, 2005 и господин Чивильча А., пос. Мостовой, Краснодарский край, дополнив микросхему двумя мощными биполярными транзисторами, работающими в режиме В.

Схема эта, хотя и получила широкое распространение в интернет сообществе — не сказать, что очень хороша. Отлично подойдёт разве что для раскачки матюгальника, установленного на крыше бронетранспортёра.
А что? Вещь нелишняя в современной действительности.

Поколесит такое транспортное средство по Старушке Европе, поорёт сиплым голосом в сторону охреневших европейцев: » Путин — наш президент! «… Красота, однако.

Что не так с опубликованным изделием?

1. А то, что мощные выходные транзисторы, работающие в режиме В, даже при условии авторских ухищрений в виде низкоомного резистора, сильно подпортят весьма не плохие THD характеристики микросхемы, обогатив звучание усилителя малосимпатичными для уха биполярными гармоническими составляющими.
2. Отрицательная обратная связь, снимаемая с выхода TDA7293 в штатном режиме работы микросхемы, была зверски перекинута на выход транзиторного каскада, что не преминуло сказаться на устойчивости усилителя. Схема склонна к возбуду, как лбом не бейся ты о стенку!

«Если нет возможности заменить «неудачную» микросхему…» — успокаивает нас автор и предлагает перечень мер по устранению самовозбуждения.

Э нет, мил человек, так дело не пойдёт! «Неудачную» микросхему мы менять не станем, поменяем, пожалуй, сразу «неудачную» схему электрическую принципиальную.


Рис.1

Микросхема TDA7293 включена в полном соответствии с рекомендациями производителя.
В качестве нагрузки для неё служит комплементарная пара мощных, но недорогих полевых транзисторов, работающих в режиме АВ.

Напряжения на затворах полевых транзисторов фиксируются посредством стабилитронов D2, D3 с напряжением стабилизации 5,6В (может быть выбрано любым в пределах 5-12В при токе стабилизации — около 20мА) и регулируются посредством подстроечных резисторов R11-R12. Данные резисторы задают смещение на затворах полевых транзисторов и тем самым определяют выбранный ток покоя выходного каскада в пределах 200-250 мА.

В принципе, поменяв типовую схему включения (подключив минусовой вывода конденсатора С7 не к 12, а 14 выводу микросхемы), и снизив напряжение питания до ±40V, ничего не мешает нам произвести замену ИМС TDA7293 на TDA7294.

Некоторые китайские экземпляры TDA7293 не хотят устойчиво работать даже при условии включения в соответствии с datasheet-ом производителя и полном отсутствии нагрузки на выходе. Поэтому, при неимении какой-либо возможности проверить осциллографом форму сигнала на выходе, советую сразу подключить к 14 выводу микросхемы цепочку Цобеля, показанную на схеме синим цветом.

Выходная мощность усилителя, ограниченная коэффициентом нелинейных искажений 1%, при напряжении питания ±45V составляет:
200 Вт для Rн = 4 Ом,

120 Вт для Rн = 8 Ом.
Приведённые значения верны при условии запитывания усилителя стабилизированным источником питания с постоянным выходным напряжением, не зависящем от потребляемой мощности. Понятно, что при просадке питающего напряжения (на пиковых уровнях) снизится и максимальная выходная мощность агрегата (ватт до 160) — этот эффект характерен для любых типов усилителей.

В чём плюсы такого схемотехнического построения?
1. Микросхема работает в штатном режиме, мало того, за счёт отсутствия низкоомной нагрузки обладает лучшими характеристиками, по сравнению с цифирями, указанными в datasheet-е.


2. Мощные комплементарные полевые транзисторы Т1 и Т2 прекрасно сочетаются с не менее полевыми транзисторами внутри микросхемы, что в сравнении с биполярными аналогами, позволяет порадовать себя более мягким и комфортным звучанием.
3.Выходные транзисторы включены по схеме истоковых повторителей, которые представляют собой каскады, охваченные 100% обратной связью (как по переменному, так и по постоянному току) и вполне успешно справляются с функцией стабилизации выходного напряжения при умеренном коэффициенте нелинейных искажений.

Теперь, что касается настройки схемы.
Для желающих сберечь время и финансовые накопления на приобретении умерших выходных транзисторов, дам простой, понятный и нравоучительный совет: «Торопиться не надо! ».

И прежде всего, не надо торопиться подпаивать транзисторы! Кстати, плавкие предохранители в цепях питания в большинстве случаев также помогут избежать летального исхода у полевиков.
Для начала установите подстроечные резисторы в положение, соответствующее минимальным значениям напряжений, подаваемых на затворы транзисторов.
Для схемы, приведённой на Рис.1, эти значения будут равны — 0 Вольт.
Ввиду высоких значений крутизны применяемых транзисторов, очень желательно, чтобы эти подстроечники были многооборотными.
Установили? Не почтите за труд, потыкаться измерительным прибором в указанные точки и проверить получившиеся напряжения.

Теперь можно подпаять транзисторы и приступить к магическому ритуалу настройки схемы.
Включаем амперметр между плюсом питания и стоком верхнего транзистора. Замыкаем выход усилителя на землю. Страшно? Да ничего страшного — транзисторы закрыты.
Аккуратно крутим верхний подстроечник до момента достижения показания прибора — 200 мА. Весь ток верхнего транзистора замыкается на землю, больше ему течь некуда, так как нижний транзистор закрыт.


Теперь рамыкаем выход от земли, подключаем туда вольтметр и крутим второй подстроечник, постепенно приоткрывая нижний транзистор до тех пор, пока показания прибора не покажут нулевое значение.

Казалось бы, ничем не примечательная история… Но на этом — всё!

А куда деваться любителям шибануть по рогам децибелом, маньяков самой мощной мощности в мире? Им 200Вт, как ни крути — как слону дробина.

Но об этом мы поговорим на следующей странице.



Усилитель мощности на TDA7294 на 60 ват

14.12.2018

Усилители и аудио схемы

755

Схема усилителя на TDA7294

Усилитель выполнен на основе микросхемы TDA 7294, такие достоинства микросхемы, как высокая выходная мощность, широкий диапазон питающего напряжения и низкий процент гармонических искажений, в сочетании с вполне доступной ценой, делают возможным использование этого усилителя во многих радиолюбительских конструкциях аудиотехники, а так же, при ремонте и модернизации УНЧ аппаратуры промышленного производства, изготовлении различных активных акустических систем, и др.

Технические характеристики усилителя.
  1. Напряжение питания от ±7,5 до +48V.
  2. Номинальное напряжение питания ±30V.
  3. Максимальная выходная мощность при номинальном напряжении питания на нагрузке 4 Ом, — 100W.
  4. Входное сопротивление 22 кОm.
  5. Чувствительность 750 mV.
  6. Коэффициент гармонических искажений при мощности 60W, не более 0,5%.
  7. Сопротивление нагрузки от 4 до 8 Ом

Принципиальная схема усилителя мощности показана на рисунке в тексте. Усилитель стереофонический на рисунке показана схема только одного канала, и схема источника питания, от которой питаются оба канала стерео усилителя. Как и большинство интегральных усилителей мощности, микросхема TDA7294 представляет собой мощный операционный усилитель. Коэффициент усиления этого усилителя устанавливается цепью отрицательной обратной связи, включенной между его выходом (вывод 14) и его инверсным входом (вывод 2).

Сигнал поступает на прямой вход (вывод 3).

Цепь ООС состоит из резисторов R1, R2 и конденсатора С2. Изменяя соотношение сопротивлений этих резисторов, можно усиливать или ослаблять ООС, таким образом, регулировать коэффициент усиления УМЗЧ. Так, подбором R1 или R2 можно подкорректировать чувствительность усилителя мощности под выходные параметры предварительного усилителя или уровнять коэффициенты усиления по каналам. Однако, следует принимать во внимание то, что понижение глубины ООС приводит не только к увеличению коэффициента усиления, но, так же и к увеличению искажений и увеличению склонности усилителя к самовозбуждению.

Усилитель включается «мягким способом» при помощи выключателя S1. Выключатель S1 один на оба канала, в схеме второго канала нет резисторов R7 и R6, а точка соединения R4 и R5 соединена с аналогичной точкой другого канала. Если усилители удалены друг от друга (например, расположены в корпусах активных акустических систем, то S1 отдельные для каждого канала.

Питается усилитель от двухполярного нестабилизированного источника питания. Схема этого источника необычна тем, что в ней есть два силовых трансформатора, каждый с одной вторичной обмоткой, вместо традиционного одного трансформатора с двумя вторичными обмотками или с вторичной обмоткой с отводом от середины. В данном случае два трансформатора оказались экономически и технологически выгоднее одного с двумя обмотками. Дело в том, что здесь работают два готовых стандартных трансформатора, каждый мощностью по 240W, с вторичной обмоткой на 24V. Эти трансформаторы одинаковые и они никак не переделаны. Просто один из них служит для получения положительного напряжения, а второй — отрицательного. Суммарная мощность 480W достаточна для питания стереофонического УМЗЧ выходной мощностью до 2x100W.

Вместо трансформаторов ТБС 024 220-24 можно подобрать другие трансформаторы, мощностью не ниже 200W каждый («02») и с напряжением на вторичной обмотке 24-29V. Важно чтобы трансформаторы были одинаковыми. Большой выбор силовых трансформаторов на напряжение от 12 до 36V обычно есть на оптовых базах, торгующих электроарматурой, оборудованием для трансформаторных и электрощитовых.

Диодные мосты на старых диодах Д246 можно заменить мостами на более современных диодах (допускающих постоянный ток не менее 10А) или использовать диодные мосты такой же мощности

Все конденсаторы должны быть на напряжение не ниже 50V (автор использовал конденсаторы на 63V).

Все детали схемы стереоусилителя (кроме схемы источника питания) монтируются на двух одинаковых печатных платах из фольгированного стеклотекстолита с односторонней разводкой дорожек. На плате есть две перемычки.

Выводы 5, 12 и 11 микросхемы не используются, чтобы не усложнять разводку платы они никуда не подключены. Под них даже нет отверстий. Их нужно загнуть вверх или удалить.

Никаких крепежных элементов на плате нет, роль крепежа выполняет радиаторная пластина микросхемы. Сама плата маленькая и легкая и в других дополнительных крепежных элементах не нуждается.

Включать усилитель без радиатора нельзя, даже кратковременно. При мощности около 100W площадь поверхности радиатора должна быть не менее 500 см2. Можно использовать и радиатор меньшей поверхности, но обеспечить его принудительный обдув при помощи вентилятора, например, от источника питания персонального компьютера (такие вентиляторы продаются в «компьютерных» магазинах).

Устанавливать вентилятор нужно так, чтобы поток воздуха проходил вдоль ребер радиатора (если радиатор ребристый или пластинчатый). Для обеспечения качественного теплоотвода микросхему обязательно нужно устанавливать на радиатор используя теплопроводную пасту. Изолировать радиатор от микросхемы не обязательно, но только если радиатор не соединен с общим проводом питания или другими токоведущими частями, кроме отрицательной шины питания. Дело в том, что у TDA7294 с радиаторной пластиной «контачит» цепь отрицательного питания («-28V», в данном случае).

Так как оба канала питаются от одного источника, можно микросхемы обоих каналов установить на один общий радиатор.

  • Усилитель НЧ

Активная акустическая система на TDA7294

  Если необходимо иметь музыкальный центр с выходной мощностью около 100W то можно собрать схему усилителя, используя микросхемы TDA7294 и AN6884. Усилитель подключается на выход музыкального центра с небольшой мощностью вместо его пассивных АС.
Принципиальная схема активной акустической системы показана на Рис.1. На вход подают сигнал с выхода УМЗЧ мини – музыкального центра с тех клемм, к которым подключают пассивные АС. А этот выход рассчитан на низкоомную нагрузку. Поэтому сопротивление входа активной АС понижено до 10 Ом при помощи резистора R8. При выходной мощности мини – музыкального центра 2-3W на резисторе R8 может быть напряжение ЗЧ около 3-4V. Чувствительность же усилителя на TDA7294 составляет около 0,8V. Чтобы исключить возможность перегрузки при максимальной громкости, есть пассивный регулятор на переменном резисторе R9. А уровень входного сигнала индицируется по пятипороговой светодиодной шкале при помощи индикатора на поликомпараторной микросхеме FN6884, включённой по типовой схеме. Чувствительность индикатора устанавливают подбором резистора R11, проверяя сигнал на входе усилителя на А1 при помощи осциллографа. Чувствительность нужно устанавливать так, чтобы все пять светодиодов зажигались при уровне входного сигнала, на 10% ниже уровня, при котором на выходе А1 возникают искажения – ограничения синусоиды.
Микросхема TDA7294, как и многие другие ИС УМЗЧ представляют собой мощный операционный усилитель, поэтому, коэффициент усиления УМЗЧ можно изменять изменяя величину R2, включённого в цепь ООС между выходом А1 и её инверсным входом ( выв. 2 ).
В дежурный режим УМЗЧ можно перевести при помощи S1. Если такой дополнительный выключатель не требуется, его можно заменить перемычкой. Конденсаторы С4 и С5 вместе с резисторами R4, R5, R6 обеспечивают «мягкое» включение усилителя при включении его сетевым выключателем S2.
  Выходной сигнал поступает на схему акустической системы S90, в которой нет никаких изменений. На схеме АС S90 показана условно.
Для питания TDA7294 требуется двуполярный источник. На схеме он изображён с применением двух силовых трансформаторов типа ОСМ 01 220/24, мощностью по 100W с вторичной обмоткой на 24V. Первичные обмотки трансформаторов включены параллельно, а вторичные выпрямители последовательно, образуя двуполярный источник питания. Также можно применить и другой источник питания, например, на базе трансформатора ТС180 от старых телевизоров, перемотав соответственно обмотки.

Схема индикатора питается через параметрический стабилизатор на R8 и VD1.
Схемы УМЧЗ и индикатора выполнены на отдельных печатных платах. ( обозначение резистора R13 на принципиальной схеме – это R8 на печатной плате индикатора ). Плата усилителя имеет размеры 55х35 мм, плата индикатора 40х15 мм.


Микросхема TDA7294 должна быть установлена на радиатор площадью поверхности не менее 600 см².
Максимальная мощность активной АС в данном случае составляет около 100W. При 80W КНИ усилительного тракта не более 0,5%. Мощность сильно зависит от напряжения источника питания, и это позволяет выбирая другое напряжение питания изменять и выходную мощность. Микросхема TDA7294 хорошо работает в диапазоне питающих напряжений от ±8V до ±35V. Соответственно и изменяется и выходная мощность.
Все электролитические конденсаторы должны быть на напряжение не менее 35V ( лучше на 63V ).
Соединения между входными клеммами, регулятором уровня R9, платой усилителя и платой индикатора уровня должны быть сделаны экранированным кабелем ( можно использовать телевизионный типа РК-75 ). Диоды выпрямителя тоже необходимо установить на радиаторы. Так ка диоды КД213 имеют дисковую форму в качестве радиатора на весь мост можно использовать две пластины, одну из сторон которых покрыть теплопроводной пастой и слоем слюды (или другого теплопроводного диэлектрика ). Затем зажать спаянный мост между пластинами и стянуть винтами с гайками.
Можно использовать готовые выпрямительные мосты или другие выпрямительные диоды соответствующей мощности.
Усилитель можно сделать и на базе другой акустической системы или самодельной, допускающей максимальную мощность не ниже 90W, и имеющей сопротивление 4-8 Ом.

источник: ” РАДИОКОНСТРУКТОР “, 6 – 2006, стр. 12-13

Автор Андрей МаркеловОпубликовано Рубрики Схемы усилителей звуковой частоты (НЧ)Метки Усилители мощности на микросхемах

Усилитель на микросхемах TDA7294

Tweet

Рассматриваемый усилитель мощности звуковой частоты предназначен для высококачественного музыкального стереокомплекса. Благодаря использованию интегральной микросхемы TDA7294 фирмы SGS — Thomson Microelectronics удалось получить простой и надежный мощный УМЗЧ с достойным звучанием.

Технические характеристики:

Принципиальная схема одного канала усилителя приведена на рис. 1. Использовано нестандартное включение микросхемы. На входе усилителя установлен ФНЧ (Rl, С2) для зашиты от помех; из цепей прохождения сигнала исключены оксидные конденсаторы, негативно влияющие на звучание усилителя. Для устойчивой работы на нагрузку с емкостной составляющей введена цепь L1, R13.

На выходе усилителя включена контактная группа К 1.1 реле зашиты от появления постоянной составляющей в аварийном режим работы. Точки подключения ООС по постоянному и переменному токам разделены. Цепь ООС по постоянному току (резистор R7) подключена непосредственно к выходу, а по переменному (резистор R8) — после контактной группы К 1.1. В результате усилитель оказывается сбалансированным по постоянному току (на выходе будет нулевой потенциал независимо от положения контактной группы реле К1.1), а проявление нелинейности контактов реле практически полностью устраняется общей ООС по переменному току. Данное техническое решение хорошо зарекомендовало себя в конструкциях промышленных и любительских УМЗЧ (усилители «Корвет», УМЗЧ высокой верности Н. Сухова и др.).

Назначение остальных элементов усилителя следующее. Резистор R3 определяет входное сопротивление УМ3Ч; соотношение резисторов R8 и R2 определяет коэффициент усиления; элементы R4, С4 и R5, С3 образуют сдвоенный вход управляющих сигналов MUTE/STANDBY для «мягкого» включения УМЗЧ. От номиналов конденсаторов C1, С5 зависит нижняя граница воспроизводимых усилителем частот; С6-С10 — конденсаторы по цепям источника питания; С11 выполняет функцию «вольтодобавки» в цепи положительной обратной связи. Элементы R8, С8 и Rll,С12 обеспечивают устойчивость усилителя.

На рис. 2 изображена принципиальная схема устройства защиты акустических систем.

При включении питания обеспечивается задержка подключения акустических систем (на 1…2 с) с помощью интегрирующей цепочки R8, С5. Постоянное напряжение положительной полярности с выхода УМЗЧ (аварийная ситуация) через цепь R6, СЗ, VD2 (R7, С4, VD5) открывает транзистор VT2, а постоянное напряжение отрицательной полярности через R6, СЗ, VD1 (R7, С4, VD4) транзистор VT1. В обеих случаях открывание одного транзистора приводит к открыванию другого, в результате конденсатор С5 оказывается закороченным и напряжение на нем уменьшается с 12 В до нуля. Это приведет к закрыванию составного транзистора VT3, VT4 и отключению обмотки реле К1 от источника питания, контакты К1.1 и К1.2 которого в свою очередь отключают акустические системы от УМЗЧ.

Каждый канал усилителя питается от своего источника двухполярного напряжения (рис. 3).

Поскольку конденсаторы фильтров С5 — С8 имеют значительные емкости, в блок питания введено устройство задержки, обеспечивающее их заряд через токоограничивающий резистор, включаемый последовательно с первичными обмотками силовых трансформаторов Т2 и ТЗ.

Принципиальная схема устройства задержки включения приведена на рис. 4.

Устройство выполнено на составном транзисторе VT2, VT3, в коллекторной цепи которого включено электромагнитное реле К1. При обесточенном реле контакты К1.1 и К1.2 разомкнуты, резистор R8 служит в качестве ограничителя тока. При включении питания через резисторы Rl, R2 заряжается конденсатор С1. Поскольку в начальный момент времени конденсатор разряжен, падение напряжения на резисторе R2 превышает напряжение отсечки полевого транзистора VT1 и последний закрыт и не мешает процессу зарядки конденсатора С1. При достижении на конденсаторе С1 напряжения 13,2 В составной транзистор открывается, реле срабатывает и контакты К1.1, К1.2 замыкаются, «закорачивая» выводы резистора R8. В дальнейшем процесс зарядки конденсатора С1 прекращается, а резисторы R2, R3 вместе с каналом полевого транзистора VT1 образуют делитель, падение напряжения на котором поддерживается на указанном выше уровне, достаточном для удерживания транзисторов VT1, VT2 в открытом состоянии. При выключении питания УМЗЧ конденсатор С1 быстро разряжается через канал полевого транзистора VT1, обеспечивая нормальную работу устройства при повторном включении усилителя. Время задержки составляет около 1 с.

Нужно отметить, что конструкция и элементы источника питания во многом определяют качество звучания усилителя. Переменное напряжение питающей сети подается через сетевой фильтр С1-С4, Т1. Для уменьшения паразитных импульсов, возникающих при перезаряде барьерных емкостей диодов, применены высокоэффективные выпрямительные диоды VD1 — VD8. Оксидные конденсаторы С5 — С8 зашунтированы полипропиленовыми С9 — С12. Особую роль играет точка соединения общих проводов усилителя.

Схема соединения блоков усилителя показана на рис.5.

Микросхему усилителя необходимо установить на теплоотвод площадью 600…800 см2. Для повышения надежности работы микросхемы при монтаже не забудьте о теплопроводной пасте.

Авторский материал:

И.И.Мосягин. Секреты радиолюбительского мастерства

М. — СОЛОН-Пресс, 2005 г

1 октября 2012, 11:28 Схемы → Усилителиadmin17686RSS

Усилитель звука на микросхеме TDA7294, типовая и мостовая схема включения

Каждый второй радиолюбитель начинал свой путь в строительстве усилителей с популярных микросхем TDA. Мой первый микросхемный УМЗЧ был на маломощной TDA2030, которая с треском разлетелась в самодельном деревянном корпусе, поскольку на тот момент я не знал, что такое двуполярный источник питания, и запитал её от однополярного. Вторая заигравшая микросхема не удовлетворила громкостью звука. Усилок был выполнен в моноварианте и предназначался вроде как для отдельной колонки типа сабвуфера. После множества перебранных вариантов транзисторных схем я понял, что собрать и настроить усилитель на дискретных элементах будет весьма непросто. Вскоре наставник Валерий принес на ксерокопированных листах «мощный и простой усилитель на TDA7294», сказав, что играть будет нормально и в настройке не нуждается. Главное, мощный трансформатор и большие банки электролитов в блоке питания. Такова предыстория.

Сколько уже написано переписано про эту микросхему. Настала пора вставить свои пять копеек в эту долгоиграющую историю. На мой нынешний взгляд, когда приходилось слушать достойные транзисторные аппараты, ламповые двухтакты и однотакты, данный Power Amplifier вполне нормальный вариант для прослушивания музыки через десктопный компьютер, моноблок и ноутбук. Хорошая звуковая карта в данном случае заметно прибавляет в качестве звука по сравнению со встроенным Realtek’ом, который также неплохо шагнул вперед по сравнению с нулевыми годами. Плюс качественная напольная или полочная акустика – и такой комплект вполне удовлетворит среднестатистического пользователя без аудиофильских наклонностей. Впрочем, есть и такие, кто подключает ламповые усилки и преампы для наушников к выходу звуковой карты. Мне кажется, это кощунство. Все-таки лампа подразумевает CD или виниловый проигрыватель как источник звука. Может быть, FLAC и WAV файлы через компьютер ничем не отличаются, я таких слуховых экспериментов не проводил. И рассуждаю с эстетической точки зрения: ламповый аппарат классно смотрится в одной стойке с CD-проигрывателем, фонокорректором и преампом. Все по философии звука.

Осенью 2002 года я собрал мостовую схему включения TDA7294 в корпусе из дюралюминия с габаритными размерами 419 х 175 х 120 мм. К боковым радиаторам прикрутил микорсхемы, провода от которых шли на печатную плату у задней стенки корпуса. Из-за обилия проводов тот первый вариант шумел весьма ощутимо.

В блоке питания применен силовой трансформатор на Ш-образных пластинах мощностью 100 Ватт. Вторичные обмотки намотаны проводом диаметром 1,1 мм. Число витков вторичной обмотки — 160, с выводом от 80-го, который соединяется с общим проводом усилителя. Блок питания нестабилизированный, двуполярный.

После выпрямления диодным мостом, образованным из четырех диодов Д202Н, напряжение подается на сглаживающие пульсации конденсаторы емкостью 22000mF / 46V (KEA-II-10) и подается на основную плату. Напряжение питания микросхем +/-32В (16В в каждой половинке) при маленькой громкости (Рвых=4Вт) и опускается до +/-27В при большой громкости (Рвых=15Вт и больше).

В 2010 году я решил модернизировать сиё творение. Развел новую печатную плату, микросхемы запаял ногами в плату без всяких проводов, применил конденсаторы КМ, дополнительные электролиты в питании, зашунтированные пленочными кондерами, добавил диоды в плюсовой и минусовой ветке питания для дополнительной страховки. И вообще сделал все по типовой схеме включения без всяких выкрутасов. Режим Stand-by делать не стал, поскольку при RC-цепи в первичной обмотке транса включение и выключение происходит без всяких щелчков и тресков. Микросхемы инсталлировал на радиатор от катушечного магнитофона «Сатурн», предварительно смазав их тонким слоев теплопроводящей пасты КПТ-8. Поскольку корпус микросхемы соединен с минусовым проводом питания, он должен быть изолирован от радиатора фторопластовой пленкой.

Такой вариант вполне подходит для просмотра фильмов и прослушивания музыки через всевозможные онлайн-сервисы.

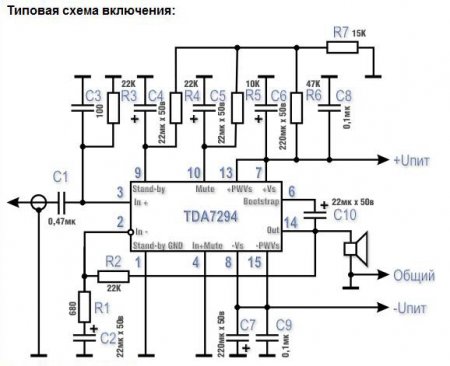

Технические характеристики усилителя TDA7294, типовая схема включения

  • входное сопротивление — 22 кОм;
  • входное напряжение — 750 мВ;
  • номинальная выходная мощность при нагрузке 4 Ом — 50 Вт (на канал)
  • коэффициент гармоник при полной выходной мощности — 0,5%
  • диапазон воспроизводимых частот — 20…20000 Гц

Несмотря на заявленные производителем и везде встречающиеся в описаниях 70 Вт на 4 Ома, по ощущениям она играет примерно на 15-20 Вт настоящей реальной транзисторной мощности. Двухтакт на 6п14п играет громче и объемнее этой TDA-шки, а по документации указано 12 Вт. Лично для меня понятие мощности очень относительное, тем более на всякой модной акустике из DNS, М-Видео и им подобных. По формуле расчета мощности усилителя (справа) с напряжением питания 27 В и сопротивлением нагрузки 8 Ом получается цифра в 23 Ватта. Это намного ближе к истине.

Нагружен данный девайс на двухполосные полочники омской компании “Acoustic Lab” с динамиками Ciare. Подаю сигнал со звуковой карты Creative Sound Blaster X-FI Surround, в эквалайзере которой подбавлена частота 62 Гц на 3,4 дб, и частота 125 Гц на 4,8 дб. Больше никаких эффектов не использую, карта работает в режиме 2.1.

Этот аппарат с лихвой озвучивает комнату 3.6 на 3 метра, запаса мощности более чем предостаточно. Поэтому иногда распространяющиеся мысли в моей голове относительно сборки транзисторного усилителя натыкаются на справедливый вопрос: а нужен ли он мне?

Усилитель мощности на TDA7294 — СделайСам — Витебск

Не знаю, заинтересует ли сейчас кого-то эта поделка из 2008 года, но пусть лежит на этом сайте. Для истории. Это первая моя электронная самоделка, процесс изготовления которой я догадался снять на фото.

Я не фанат «тёплого лампового звука», сигнальных проводов из бескислородной меди и конусных опор для сетевых проводов. Слух мой совсем не музыкальный, поэтому меня устраивают старые советские колонки 35АС-xxx. Суховский усилитель высокой верности, сделанный в студенческие годы, пропал (отдельная история, но не по теме сайта), а иногда послушать Queen-ство какое-нибудь хотелось (за компанию с соседями), поэтому вполне логично, что появилось желание по-быстрому сделать что-то непритязательное ему на замену.

Раз по-быстрому, значит на микросхемах. Тут не принципиально, что деталей меньше (это экономия всего-то нескольких часов при изготовлении платы и монтаже), важнее то, что на микросхеме собрал — и он сразу работает с гарантированными даташитом параметрами, никаких настроек не требуется. ОК, с элементной базой решено. А какая будет общая концепция медиацентра? Можно красивый, плоский, сразу с блэкджеком и шлюхами коммутатором входов, MP3, DVD, FM, ДУ, эквалайзером и т. д. Но не нужно. Всё сразу — это сложно и долго. А плоский корпус = импульсный питатель, что не очень хорошо для УМ. Лучше сделать два модуля: сначала — усилитель мощности (быстро), а потом — всё остальное (вдумчиво и основательно). В этом случае усилитель мощности не имеет никаких органов управления, и держать его на видном месте нет необходимости. Пускай стоит в шкафу на полке. Тогда он должен всего лишь вписываться по высоте в габариты полки, что даёт возможность использовать удобный, большой корпус, разместить нормальный трансформатор. Единственная особенность — включаться он должен автоматически, по команде с медиацентра или при появлении на входе звукового сигнала.

Всё, план созрел, берёмся за дело.

С выбором микросхемы заморачиваться не пришлось, т.к доступны были только TDA7294 (про Али в то время я еще не в курсе был), поэтому в Стэлл’е (Витебский магазин поставщик радиодеталей) были куплены эти усилители и электролиты на 10000 мкФ. Остальное — что под ногами валялось.

А под ногами валялся, в первую очередь, хороший силовой трансформатор. Правда, напряжение он давал на 10 вольт больше, чем хотелось бы (после выпрямителя получалось 45В, а по даташиту для микросхемы предельно допустимое 50В, максимальное рабочее 40В, рекомендуемое 35В). Сделан транс добротно, но без расчёта на разборку, так что отмотать витки можно, но жалко «шкурку портить». И тут я вспомнил какую-то статью, в которой оценивали необходимость применения стабилизатора напряжения для питания выходных каскадов усилителя. И сделали вывод, что качество звука повышается, но затраты возрастают настолько, что для промышленных устройств это невыгодно. Порылся в Интернете (модем на 56 кБод, вот времена были…), нашел подтверждение с подробным анализом, и решил делать стабилизатор: во-первых, у меня не промышленное устройство и детали бесплатные, во-вторых, любопытно поэкспериментировать, в-третьих, напряжение будет идеальным без перемотки транса. В общем, одни плюсы. Спроектировал. Угу. Блок питания получился больше, чем усилитель. Хотя, собственно, в чём проблема? В квартире поместится, и ладно:

На фото видно, что сделан из разного хлама: радиаторы от процессоров intel P2, транзисторы, реле и прочее — от старых мониторов, блок питания дежурного режима — от древней аналоговой камеры наблюдения. Схема простая: 4 независимых компенсационных стабилизатора, узел плавного заряда конденсаторов — вот, собственно, и всё. Стабилизаторы без защиты от кз и перегрузки, это позволило уменьшить выходное сопротивление блока питания, что важно для усилителя мощности (имеет значение на пиках нагрузки).

Схема усилителя мало чем отличается от рекомендованной даташитом:

Для усилителя важнее разводка печатной платы. Тем более, что микросхема склонна к возбуждению на частотах порядка 100 кГц, да ещё иногда только при определённой амплитуде полезного сигнала, что вообще бывает очень сложно отловить. Кроме того, так как у меня разводка второго канала получается поворотом на 180 градусов трассировки первого, нарисовалась потенциальная проблема: вход одного канала находится недалеко от выхода другого, что может приводить к наводкам. Поэтому над каждой дорожкой много думал (иногда с калькулятором), а потом изготовленная плата была тщательно проверена на все возможные косяки (носил в Витебский гос. университет им. Машерова, там на кафедре физики приборы неплохие. Огромное спасибо за содействие Данилову Геннадию Викторовичу, к сожалению, его уже нет с нами…). Результатом остался доволен. Нет, компоновка и трассировка, конечно не идеальные, но приемлемые (например, С10 слишком близко к радиатору, с размерами дросселя на R7 немного не угадал).

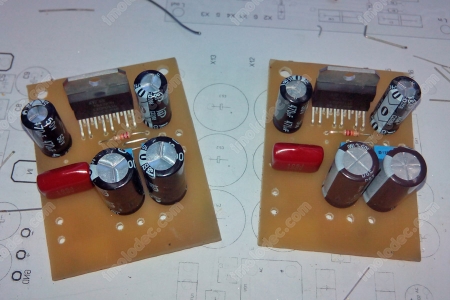

Смонтированная конструкция выглядит так:

Радиаторы, естественно, от процессоров (какие-то Athlon’ы были). Рёбра тоненькие и плотно расположены, то есть, естественный обдув никакой. Фактически, отдача тепла таким радиатором при естественной конвекции, примерно, как если бы он был из сплошного бруска алюминия, то есть, рёбер как бы и нет вовсе. Впрочем, при небольшой выходной мощности (как показала практика, до 20 Вт) этого достаточно (напомню, микросхема работает в режиме АВ, и максимум рассеиваемой мощности приходится где-то на 35 Вт при моём напряжении питания). Ну а для большей мощности у нас есть вентиляторы.

Для раскачки усилителя на полную мощность на вход надо подать сигнал около 0.5В. Однако встречаются источники, у которых выходное напряжение не превышает 150 мВ. Чтобы сделать усилитель универсальным, решил добавить регулируемый предусилитель на малошумящем ОУ NE5532 (кстати, рекомендую микросхему, для качественного аудио — самое то, и недорого). При работе от источника с достаточным напряжением, предусилитель отключается переключателем на плате (конечно, искажения и шумы от NE5532 мизерные, но если есть возможность их совсем исключить, то почему бы это не сделать?). Заодно на этой же плате собран усилитель / детектор сигнала для узла автоматики.

Немного почесав репу, решил добавить еще и узел защиты колонок. Но вводить дополнительное реле в цепь выходного сигнала не стал, решил обойтись отключением выходных каскадов и питания. Да, в конденсаторах достаточно энергии, чтобы спалить динамик даже при отключенном питании, но всё же: аварийная ситуация может возникнуть при: 1) аварии в блоке питания, или 2) отказе усилителя (пробой транзистора выходного каскада, другие отказы не критичны). В случае (1) отключение выходных каскадов (сигналом stand-by, а заодно и mute) спасает (да и своих средств защиты в микросхеме хватает). В случае (2) обычно конденсаторы разряжаются через микросхему (с красивыми спецэффектами). Так что, считаю, что реле здесь излишне. Для работы системы защиты собрал детектор аварийной ситуации, который выдает на контроллер сигнал аварии при перекосе питающих напряжений или появлении на выходе усилителя постоянной составляющей напряжения. На этой же плате разместил датчики температуры радиаторов.

В итоге к основной плате добавилось два довеска:

В сборе это примерно так выглядит (это предварительная сборка, ещё провода не припаяны, терморезисторы без прокладок и не прижаты к радиаторам):

А вот вид компоновки усилителя (в точности так, как он будет потом установлен в корпусе, все расстояния соответствуют):

В таком виде паяем силовые провода (так удобнее, чем потом в корпусе это делать). На фото видно, что на платах установлены разъёмы. Они используются только в цепях управления и слаботочного питания. Особое внимание уделено разводке «земли»: разделение цифровой, сильноточной и слабосигнальной «земель», отсутствие петель, разделение каналов, соединение «земли» всех узлов только в одной точке («Мекке»).

Пришло время заняться корпусом. Обтрясаем пыль со старого корпуса от системника (естественно, не первый попавшийся, ширина системников разная, все платы проектировались именно под этот):

И начинаем его резать:

Сверлим и прорезаем отверстия, и сгибаем где надо. При этом разболталось крепление передней части (она крепилась алюминиевыми заклёпками), пришлось совсем оторвать (потом закрепил винтами):

Нарезаем внешние части корпуса:

Смотрим, как всё это стыкуется между собой:

От передней пластмассовой части корпуса отрезал верх и низ, и склеил их между собой. Шов виден, если знать что он есть. Но вид не портит.

Моем, обезжириваем, красим (загрунтовать не помешает, на заводское покрытие краска и так хорошо ложится, а вот на голый металл в местах распилов — не всегда). Краска — самая дешевая из баллончиков.

После окончательной сборки получаем такую конструкцию:

В качестве управляющего контроллера использован ATTiny2313:

Устройство имеет три режима: «выключено», «включено» и «автомат» (выбирается одной кнопкой). С первыми двумя всё понятно, в последнем режиме при появлении на входе звукового сигнала (порог программируется), усилитель включается, при отсутствии сигнала в течение 15 минут, усилитель переводится в режим stand-by, а еще через 15 минут выключается. При включении сначала подаётся питание, затем, после окончания заряда конденсаторов, включаются выходные каскады усилителей, затем разблокируются входные каскады. Выключение в обратном порядке (при аварии сразу выключается всё). Контроллер измеряет температуру радиаторов и ступенчато регулирует обороты вентиляторов (три ступени, коммутацией резисторов, без ШИМ — нам лишние помехи ни к чему). Пороги программируются, по умолчанию до 40 градусов вентиляторы вообще выключены. При появлении сигнала аварии от узла защиты или аварийном перегреве усилитель выключается. При незначительном перегреве переводится в stand-by, если не помогло — через три минуты выключается. При перегрузке по входу блокируются входные каскады. Все пороги всех систем хранятся в EEPROM и могут корректироваться по I2C (также по I2C можно управлять режимом работы, например, «умный дом» может отключать звук при срабатывании таймера на кухне, дверного звонка или городского телефона, хотя эта функция в будущем будет перенесена на медиацентр, если я его сделаю. Там можно будет приглушать звук, а не вырубать его полностью). Так как в ATTiny2313 нет интегрированного АЦП, пришлось добавить несколько внешних компонентов для получения АЦП прямого преобразования. Первый АЦП (сравнительно высокой точности) используется для измерения напряжения на выходе детектора звукового сигнала (запускается счетчик, на один вход компаратора подается сигнал с детектора, на второй — линейно нарастающее напряжение с конденсатора, заряжаемого от источника стабильно тока, когда напряжение «пилы» станет больше входного, счетчик останавливается), второй АЦП, более грубый, измеряет сопротивление терморезисторов, установленных на радиаторах, работает по схожему принципу (запускается счетчик, конденсатор заряжается через терморезистор, при достижении порога переключения входа с «0» на «1», счетчик останавливается). К сожалению, активная работа других узлов контроллера приводит к небольшой нестабильности порогов срабатывания (производитель рекомендует на время измерений компаратором исключить активность на всех остальных портах контроллера, но в данном случае сделать это не получилось). Для устранения возникающей ошибки используется усреднение по принципу экспоненциального скользящего среднего.


Что получилось в итоге? Вполне приличный усилитель. Знакомые хвалят. Соседи — ну, не знаю, может, и ругают. Влияние стабилизатора на качество скорее всего есть, но не доказано. Эксперимент проводился следующим образом: усилитель подключался к колонкам (8 Ом) в актовом зале. Что за колонки — не знаю, помню, в названии была цифра 150, предполагаю, это мощность (размер соответствует). Звук подавали с проигрывателя мини-дисков. Поднимали громкость, пока не появлялись заметные на слух искажения, затем продолжали поднимать, пока искажения не становились совсем противными. Затем подключали другой блок питания и делали то же самое. Повторили 2 раза, пытаясь уловить момент, чтобы «хрюкало вот так же, как тогда». Вывод: на малой и средней громкости разницы нет. На большой — при стабилизированном питании искажения появляются на большей выходной мощности, и по мере дальнейшего увеличения мощности растут не так быстро, как без стабилизатора. Затем то же самое проверили осциллографом на эквиваленте нагрузки (кружку воды вскипятили), результат подтвердился. Почему же тогда я выше написал, что влияние не доказано? Дело в том, что трансформаторы были разные. Блок со стабилизатором питается от отличного тора на 300 Вт, а без стабилизатора использовался убогий транс от лампового цветного телевизора на 280 Вт, с хрен знает как скомбинированными обмотками, чтобы получить такое же напряжение, как и в варианте со стабилизатором (и достаточное сечение проводов обмоток). Вроде бы и тот, и другой обеспечивают питание с достаточным запасом (проверяли каналы по одному), но всё же, эксперимент не чистый. Я через пару лет после этого эксперимента пытался использовать транс от советского лампового ч/б телека в своей конструкции. Это просто ужас. Железо работает с индукцией 1.75 Тл! Гудит, ток хх бешеный, на выходе синусоиды и близко не видно. Пришлось первичку перематывать, мощность получилась 120Вт вместо паспортных 180Вт. Так что теперь я уже сомневаюсь, а не был ли тот результат следствием плохого трансформатора? А может быть, тот транс был нормальный? ХЗ.

И в качестве приложения схемы узлов усилителя (схема защиты, входной узел, контроллер, блок питания):

Мощный аудиоусилитель мощностью 170 Вт на базе TDA7294

Микросхема TDA7294 — это популярная микросхема усилителя звука по низкой цене, которая обладает огромной мощностью, а именно 100 Вт. В этом уроке мы собираемся использовать две микросхемы TDA7294 () в мостовой конфигурации для создания еще более мощного усилителя, который может работать со среднеквадратичной мощностью до 170 Вт. В этом учебном пособии мы проведем вас через процесс сборки и сначала покажем, как можно рассчитать напряжение и ток, необходимые для вашего источника питания, а затем мы узнаем, как получить правильный радиатор в соответствии с тепловыми данными. в даташите на TDA7294 IC и, наконец, мы обсудим, как вы можете изменить коэффициент усиления усилителя, немного изменив значения схемы. Итак, без лишних слов, давайте приступим к делу.

Кроме того, проверьте наши другие схемы аудиоусилителей, где мы создали схемы аудиоусилителей мощностью 25 Вт, 40 Вт, 100 Вт с использованием операционных усилителей, полевых МОП-транзисторов и интегральных схем, таких как TDA2030, TDA2040 и TDA2050.

Важные параметры, которые необходимо принять во внимание перед тем, как мы начнем также узнайте импеданс динамика и входное напряжение источника звука, которые вы можете найти в техническом описании TDA729.4 ИК. В этой конфигурации нагрузка не должна быть ниже 8 Ом из соображений рассеивания и допустимого тока. Микросхема TDA7294 может выдавать мощность 170 Вт на динамик 16 Ом с искажениями 0,5% при напряжении питания ± 35 В. В качестве источника звука мы будем использовать смартфон, который может легко выдавать пиковую выходную мощность 500–900 мВ.

Выбор подходящего источника питания для проекта и расчет

Микросхема TDA7294 может питаться от двойного или разделенного источника питания, таким образом производительность и эффективность устройства значительно увеличиваются. Вот почему мы будем использовать раздельный блок питания, а не один. Цель здесь состоит в том, чтобы найти правильный трансформатор, который может обеспечить достаточное напряжение и ток для правильной работы усилителя.

Если мы рассмотрим трансформатор 30-0-30, показанный выше, он будет выдавать более или менее 30-0-30 В переменного тока, если входное напряжение питания составляет 230 В. Но поскольку входной сигнал сети переменного тока всегда дрейфует, выходной сигнал также будет дрейфовать. Принимая во внимание этот факт, теперь мы можем рассчитать напряжение питания для усилителя. Трансформатор дает нам переменное напряжение, и если мы преобразуем его в постоянное напряжение, мы получим

.
VsupplyDC = 30 * (1,41) = 42,3 В постоянного тока

Это значение немного больше, чем мы планировали изначально, но находится в пределах абсолютного максимального рейтинга устройства согласно техническому описанию. Можно четко сказать, что трансформатор может выдавать 42,3 В постоянного тока при входном напряжении 230 В переменного тока. Теперь, если мы рассмотрим дрейф напряжения в 5%, мы увидим, что максимальное выходное напряжение становится равным

VmaxDC = (42,3 +2,4) = 44,77 В

, что находится в пределах диапазона максимального напряжения питания микросхемы TDA7294.

Тепловые требования (поиск подходящего радиатора)

Теперь, когда мы рассчитали максимальную потребляемую мощность, мы можем сосредоточиться на поиске подходящего радиатора для нашей схемы усилителя. Для этой сборки я выбрал алюминиевый радиатор экструзионного типа. Алюминий является хорошо известным материалом для радиаторов, поскольку он относительно недорог и обладает хорошими тепловыми характеристиками. Для проверки максимальной температуры перехода TDA7294 IC, мы можем использовать популярные тепловые уравнения, которые вы можете найти по этой ссылке в Википедии.

Мы используем общий принцип, согласно которому перепад температуры ΔT на заданном абсолютном тепловом сопротивлении RØ при заданном тепловом потоке Q через него. И окончательная формула будет

.
​Qmax = (TJmax – (Tamb +  Δ  THS)) / (R​  Ø  JC + R​  Ø  B + R​  Ø  HA)

TJmax = 150 °C (типично для кремния устройства)

Tamb = 29 °C (комнатная температура)

RØJC = 1,5 °C/Вт (для типичного пакета TO-220)

RØB = 0,1 °C/Вт (типичное значение для эластомерной теплопередающей прокладки для пакета TO-220)

RØHA = 2 °C /W

Таким образом, окончательный результат будет равен

.
Q = (150 - 29) / (1,5+0,1+2) = 15,14 Вт

Это означает, что мы должны рассеять 15,14 Вт или более, чтобы предотвратить перегрев и повреждение устройства.

Примечание:  Обратите внимание, что на момент создания этого проекта у меня не было другого большого радиатора в моем запасе, поэтому мне пришлось использовать самый большой, который у меня есть, для бесперебойной работы рекомендуется радиатор большего размера. .

Схема усилителя на основе TDA7294

Принципиальная схема усилителя на TDA7294 приведена ниже:

Компоненты, необходимые для сборки схемы усилителя на основе TDA7294 Компоненты для его сборки, вы можете найти требования для этого проекта в этом разделе.

  • TDA7294 ИС — 2
  • Винтовой зажим 2,54 мм — 2
  • Винтовая клемма 5 мм — 1
  • Резистор 22 кОм — 5
  • Резистор 680 Ом — 2
  • Резистор 33 кОм — 1
  • Резистор 10 кОм — 1
  • Конденсатор 0,56 мкФ — 2
  • Конденсатор 22 мкФ — 4
  • Плакированная плита 50×50 мм — 1
  • 6-амперный диод — 4
  • Конденсатор 2200 мкФ — 2
  • Конденсатор 0,22 мкФ — 2
  • Радиатор — 1

Подробное описание схемы усилителя на TDA7294

Теперь, когда мы увидели полную схему цепи, мы можем понять, как она работает. Мы начнем с настройки коэффициента усиления усилителя, так как это самая важная часть.

Настройка усиления для усилителя

Настройка усиления для усилителя является наиболее важным этапом сборки, так как установка низкого усиления может не обеспечить достаточную мощность. А установка высокого коэффициента усиления обязательно исказит усиленный выходной сигнал схемы. По своему опыту могу сказать, что установка усиления в диапазоне от 30 до 35 дБ хороша для воспроизведения звука с помощью смартфона или аудиокомплекта USB. Вот почему мы собираемся сосредоточиться на этом.

В приведенной выше схеме выход с контакта 14 подается обратно на контакт 2 с конфигурацией делителя напряжения

Примечание: каналы будут давать разные результаты.

Настройка входного фильтра для усилителя

Резистор R1 в сочетании с C2 действует как фильтр верхних частот, определяющий нижний предел полосы пропускания. Кроме того, конденсатор C2 действует как конденсатор блокировки постоянного тока.

Частота среза усилителя может быть найдена с помощью следующей формулы, показанной ниже.

FC = 1 / (2πRC)

Где R и C — значения компонентов.

Чтобы найти значения C, мы должны преобразовать уравнение в:

C = 1 / (2π x 22000R x 3,5 Гц) = 4,7 мкФ

Примечание: Для наилучшего качества звука рекомендуется использовать металлопленочные масляные конденсаторы.

Настройка вывода и настройка начальной загрузки

Далее мы настроим выход, настроив загрузочный вывод микросхемы TDA7294.

Как вы можете ясно видеть, что контакт 6 микросхемы является загрузочным контактом усилителя, который необходимо подключить к выходному контакту (контакт 14) микросхемы, и таким образом эта микросхема узнает, что она настроена в загрузочной конфигурации.

Цепь управления одиночным сигналом ST-BY/MUTE

На приведенном выше рисунке показана возможность использования только одной команды для функций ожидания и отключения звука. На обоих контактах максимально применимый диапазон соответствует рабочему напряжению питания, что означает, что при подаче диапазона входного напряжения это устройство может быть переведено в режим ожидания или отключения звука.

Источник питания для усилителя

Для питания усилителя требуется двухполярный источник питания с соответствующими развязывающими конденсаторами, схема которого показана ниже. Хотя секция источника питания не является частью схемы, мы собираемся использовать эту конфигурацию мостового выпрямителя для питания схемы.

Конструкция схемы

Для демонстрации схема построена на перфокарте с точками ручной работы с помощью схемы. Обратите внимание, что если мы подключаем большую нагрузку к выходу усилителя, через него будет протекать огромное количество тока, и чтобы преодолеть это, мы использовали одножильный кабель CAT6 для подключения линии питания на перфоплате.

Чтобы сделать схему немного меньше и упростить ее, я припаял некоторые резисторы к задней стороне перфорированной платы, как показано на рисунке ниже.

Тестирование схемы усилителя TDA7294

Процесс тестирования будет очень простым, мы подключим блок питания и нагрузку к усилителю. Кроме того, мы подключим датчик температуры к усилителю для контроля температуры и дадим ему поработать.

Для проверки схемы использовалось следующее оборудование.

  1. Трансформатор с отводом 30-0-30
  2. Акустическая система 16 Ом 180 Вт в качестве нагрузки
  3. Мультиметр Meco 108B+TRMS в качестве датчика температуры
  4. И мой телефон Samsung в качестве источника звука

Используемая акустическая система показана ниже. Как упоминалось ранее, это акустическая система мощностью 180 Вт с основным динамиком мощностью 150 Вт RMS, высокочастотным динамиком мощностью 15 Вт для высоких частот и еще одним динамиком мощностью 10 Вт для вывода вокала.

Также вы можете видеть, что во время тестирования температура в помещении составляла 22°C. В этот момент усилитель был в выключенном состоянии, а мультиметр просто показывал комнатную температуру. Как правило, аудиовыход этого усилителя очень хороший, и его можно улучшить, добавив рядом с ним схему управления звуковым тоном.

Вы можете видеть на изображении выше; результаты были более или менее хорошими, а температура микросхемы во время тестирования не превышала 41 °C. После использования в течение часа температура не поднималась выше 55°C.

Вот как вы можете спроектировать мощный аудиоусилитель на основе TDA7294. Если у вас есть какие-либо вопросы, оставьте их в разделе комментариев ниже или используйте наш форум , чтобы начать обсуждение по этому вопросу.

Усилитель, TDA7294, 100 Вт Аудио класс AB IC – Alltronics LLC

Наведите курсор на изображение, чтобы увеличить его

Усилитель, TDA7294, 100 Вт Аудиокласс AB IC

American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиГондурасСАР ГонконгВенгрияИсландияИндияI ndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Возврат
Мы предлагаем 30-дневную политику возврата без претензий, мы хотим, чтобы вы были счастливы. Если с момента покупки прошло 30 дней, к сожалению, мы можем предложить вам только возврат или обмен по нашему усмотрению.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

Для оформления возврата нам потребуется квитанция или подтверждение покупки.

Покупатель несет ответственность за стоимость обратной доставки, за исключением случаев, когда проблема является нашей ответственностью, например, качество или неправильная часть была отправлена.

Существуют определенные ситуации, когда предоставляется только частичное возмещение (если применимо).
Книги с явными следами использования
CD, DVD, программное обеспечение открыто
Комплекты электроники, которые были открыты
Любой предмет не в своем первоначальном состоянии, поврежден или отсутствует по причинам, не связанным с нашей ошибкой.
Любой товар, возвращенный более чем через 30 дней после доставки

Возврат средств (если применимо)
Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также уведомим вас об одобрении или отклонении вашего возмещения.
Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение определенного количества дней.

Задержка или отсутствие возмещения (если применимо)
Если вы еще не получили возмещение, сначала снова проверьте свой банковский счет.
Затем свяжитесь с компанией, выпустившей вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально отправлен.
Далее обратитесь в свой банк. Часто перед отправкой возмещения требуется некоторое время на обработку.
Если вы сделали все это, но до сих пор не получили возмещение, свяжитесь с нами по адресу [email protected].

Товары для распродажи (если применимо)
Возврат возможен только за товары по обычной цене, к сожалению, за товары со скидкой возврат невозможен.

Обмены (если применимо)
Мы заменяем товары только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на такой же товар, отправьте нам электронное письмо по адресу [email protected] и отправьте свой товар по адресу: 2761 Scott Blvd Santa Clara California US 95050.

Подарки
Если предмет был помечен как подарок при покупке и доставке непосредственно вам, вы получите подарочный кредит на сумму вашего возврата. После получения возвращенного товара вам будет отправлен подарочный сертификат.

Если товар не был помечен как подарок при покупке, или даритель отправил заказ себе, чтобы передать вам позже, мы отправим возврат дарителю, и он узнает о вашем возврате.

Доставка
Чтобы вернуть товар, отправьте его по почте по адресу: 2761 Scott Blvd Santa Clara California US 95050

Вы будете нести ответственность за оплату транспортных расходов при возврате товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы ваш обмениваемый товар был доставлен к вам, может различаться.

Плата усилителя мощности 5.1 на основе TDA7294 IC — Спонсор — Hacker

Следовать

TDA7294 Плата усилителя мощности 5.1 на базе ИС

2696

Просмотры

10

Комментарии

7

Лайки

53

Подписчики

ВВЕДЕНИЕ: —

мы сделали плату 5. 1-канального усилителя, используя микросхемы усилителя звука TDA7294. На одной плате есть схема 5.1-канального усилителя с использованием 7x IC (TDA7294) из которых 5 микросхем используются как несимметричные (90 Вт при 4 Ом каждая) и 2 микросхемы используются в мостовой конфигурации (170 Вт при 8 Ом) для канала сабвуфера. Каждый канал имеет свой вход и выход. Эта плата имеет очень тяжелый радиатор, который рекомендуется для охлаждения этих 7 микросхем, а также на плате установлен вентилятор с собственной регулируемой цепью питания 12 В. Эта плата также имеет встроенный двойной источник питания выпрямителя с конденсатором 22000 мкФ/63 В на каждой шине и предохранителем. Для оптимальной работы плате требуется трансформатор от 20-0-20 В переменного тока до 24-0-24 В переменного тока.

Здесь также находится ссылка на видео сборки.

** В этом проекте используется микросхема TDA7294, представляющая собой микросхему аудиоусилителя Hi-Fi класса AB. Обратитесь к техническому описанию для получения более подробной информации: https://www. st.com/resource/en/datasheet/tda7294.pdf

Мы решили сделать этот проект, потому что есть много людей, которые делают аудио своими руками, но когда они смотрят в На рынке или в Интернете они не находят хорошей платы усилителя, которая является 5.1-канальной на одной печатной плате со встроенным источником питания выпрямителя, радиатором, вентилятором и т. д. Люди обычно находят платы моно- или стереоусилителя, и даже если они находят 5.1-канальную плату усилителя, качество усилителя не на высоте. Поэтому мы разработали эту плату, которая обеспечивает 90 Вт при 4 Ом на канал для 5 каналов и 170 Вт при 8 Ом для канала сабвуфера с практически очень низким уровнем шума и искажений. Эта концепция отлично работает только при использовании следующих 4 элементов:

1) Плата 5.1-канального усилителя TDA7294

2) 5.1 Плата декодера Prologic

3) Совместимый трансформатор 24-0-24 В переменного тока (800–1000 ВА)

) Корпус усилителя

Используя только эти 4 предмета, можно создать превосходно звучащий 5. 1-канальный полноценный усилитель.

Шаги по сборке платы усилителя:-

1) Первый шаг – получить печатную плату. Здесь вы можете сделать печатную плату самостоятельно методом «сделай сам» (метод глажки). Дизайн печатной платы сохраняется однослойным только из-за простоты изготовления печатной платы, ИЛИ вы можете получить готовые печатные платы отличного качества от PCBway.

2) После печатной платы аккуратно установите все мелкие компоненты, такие как перемычки, резисторы, диоды и т. д., на печатную плату, обрежьте их клеммы и сначала припаяйте их к печатной плате, потому что на этой плате много компонентов, поэтому лучше их припаять. понемногу.

3) После монтажа мелких компонентов установите на печатную плату крупные компоненты, такие как конденсаторы, держатели предохранителей, выпрямитель, и припаяйте их. (Пока не устанавливайте фильтрующие конденсаторы, конденсаторы емкостью 22000 мкФ. Это нужно сделать на более позднем этапе.)

4) После этого пришло время установить все 7 микросхем на печатную плату и припаять их.

5) Теперь правильно установите радиатор на ИС, используя изолирующий материал MICA и изолирующую плечевую шайбу. не забудьте использовать хорошую термопасту между радиатором и микросхемами.

6) После установки всех микросхем на радиатор. Возьмите мультиметр и проверьте целостность цепи между радиатором и задней пластиной микросхемы. между ними не должно быть преемственности. Все микросхемы должны быть изолированы от радиатора.

7) Теперь закрепите охлаждающий вентилятор на печатной плате с помощью кабельной стяжки или любым другим подходящим способом.

Сборка платы завершена. Очистите сторону платы с помощью IPA (изопропилового спирта) или чистящего флюса, а затем подайте питание на плату с помощью трансформатора 20–0–20 В переменного тока или трансформатора 24–0–24 В переменного тока.

Помните, что при первом включении платы настоятельно рекомендуется использовать последовательную цепь лампы для защиты платы от любого другого повреждения в случае, если на плате возникнут проблемы, такие как короткое замыкание, неправильное размещение компонентов, неисправность микросхемы. и т. д.

Лампа серии сначала загорится, а затем погаснет. Обратите внимание, что, поскольку на этой плате 7 микросхем, и все они являются микросхемами усилителя класса AB, каждая из них потребляет некоторый ток (примерно 0,2 А) в режиме ожидания, в результате чего ток в режиме ожидания составляет примерно от 1,2 до 1,5 А для всей платы, так что в качестве В результате лампочка серии не выключается полностью, а остается включенной немного. Вы определенно должны увидеть уменьшение яркости лампочки, которая говорит о том, что плата работает нормально.

Теперь проверьте входное и выходное напряжения каждого канала. Должно быть ок. 0 напряжение на входах и выходах каждого канала.

Теперь, наконец, вы можете подключить динамики к плате усилителя, подать на него входной сигнал и слушать музыку и ценить ваш труд и достижения.

  • 5.1 Плата усилителя

Вам может понравиться

  1. Комментарии(10)
  2. Нравится(7)

170W AB Class Bridge Mode Amplifier using TDA7294 IC + PCB

Fig. 1 — 170W AB Class Bridge Mode Amplifier using TDA7294 IC + PCB

Para Versão em Português , Клика Акви!

Это усилитель мощности звука класса AB , в нем используются две интегральные схемы TDA7294 в режиме моста для управления одним или несколькими мощными динамиками.

Схема обеспечивает общую выходную мощность 170Вт , и это при хорошем качестве звука , питается от симметричного блока питания.

Усилитель очень хорошо реагирует на все слышимые диапазоны частот и имеет минималистский компактный дизайн, что делает этот усилитель хорошим выбором для беспрецедентного диапазона приложений.

IC Описание

TDA7294 -это монолитная интегрированная схема Multiwatt15 Пакет , предназначенный для использования в качестве Audio Class AB . ТВ высшего класса).

Благодаря широкому диапазону напряжения и высокому выходному току он может подавать максимальную мощность как на нагрузки 4 Ом , так и на нагрузки 8 Ом даже при плохой стабилизации питания с высоким отклонением напряжения питания.

Встроенная функция отключения звука с задержкой включения упрощает дистанционное управление, позволяя избежать шумов при включении и выключении.

Вас также могут заинтересовать:

  • Стереоусилитель Hi-Fi 24 Вт на TDA2616 + PCB
  • 68 Вт Усилитель мощности Hi-Fi на LM3886T IC + PCB
  • 4 x 50 Вт High Power 4V, 4 В, — IC TDA7563A + PCB
  • Мощный аудиоусилитель мощностью 320 Вт, питание 14,4 В — 2 Ом с IC TDA7560 + PCB
  • 100 Вт RMS аудиоусилитель IC TDA7294 + PCB
  • Стереоусилитель мощности 200 Вт RMS на ИС STK4231II + PCB

Основные преимущества решения Bridge

  • Высокая мощность с ограничением уровня напряжения питания.
  • Значительно высокая выходная мощность даже при высоких значениях нагрузки (например, 16 Ом).
  • Для динамика с сопротивлением 8 Ом, Vs = ± 25 В, максимальная выходная мощность составляет 150 Вт, а для динамика с сопротивлением 16 Ом, Vs = ± 35 В, максимальная мощность составляет 170 Вт.

Особенности

  • Диапазон рабочего напряжения (от ± 10 В до ± 40 В)
  • Выходной каскад DMOS
  • Высокая выходная мощность (музыкальная мощность до 100 Вт)
  • Функции приглушения/ожидания
  • Нет включения/выключения шума
  • 0 Нет
  • 0 Нет
  • 0 Нет
  • 0 Нет Ячейки
  • Очень низкий уровень искажений
  • Очень низкий уровень шума
  • Защита от короткого замыкания
  • Отключение при перегреве

Мостовое приложение

Наш усилитель настроен на Мостовой режим , где два TDA7294 s IC s используются. С этим типом конфигурации мы получаем довольно значительную мощность 170 Вт , однако есть две разные конфигурации:

Для динамика 8 Ом — Vs = ± 25 В, максимальная выходная мощность составляет 150 Вт.

Для динамика 16 Ом — Vs = ± 35В, максимальная мощность 170 Вт.

Мы знаем, что TDA7294 , поддерживает динамики или в моно версии , однако для этого приложения в Мостовая конфигурация , полное сопротивление динамика не должно быть меньше 8 Ом из соображений рассеивания и пропускной способности интегральных схем .

Схематическая схема

В Рис. 2 Ниже показано расположение компонентов схемы усилителя с двумя микросхемами TDA7294 , и, как мы видим, сложность невелика.

Так как внешних компонентов мало, что делает схему усилителя очень простой в сборке, и техник или любитель со средним опытом может собрать ее без особого труда.

Важно помнить, что следует быть осторожным при сборке схемы, не , а инвертировать любой компонент , такой как конденсаторные диоды , или даже при подключении симметричного напряжения источника питания.

Не инвертировать полюса напряжения , так как может быть повреждена интегральная схема или другие компоненты.

Рис. 2 — Схема усилителя 170Вт в мостовой схеме с интегральной микросхемой TDA7294

Перечень компонентов

  • Полупроводники
    • U1, U2 ……………………. TDA7294 Интегральная схема
    • D1 ………………………… 1N4148 Кремниевый диод
  • Резисторы
    • R1, R5, R6, R8, R10 … 22K Резистор (красный, красный, оранжевый, золотой)
    • R2 …………………………. .. Резистор 20K (красный, черный, оранжевый, золотой)
    • R3 ………………………. Резистор 10K (коричневый, черный, оранжевый, золотой)
    • R4 ………………………. 30K резистор (оранжевый, черный, оранжевый, золотой)
    • R7, R9 ……………………. Резистор 680 Ом (синий, серый, черный, золотой)
  • Конденсаторы
    • C1, C4 . …………………… Керамический/полиэфирный конденсатор 1 мкФ
    • C2, C3, C5, C6 ……….. .. Электролитический конденсатор 22 мкФ
  • Прочее
    • P1, P2 ……………………. Тип винтовой клеммы 5 мм 2-контактный разъем
    • P3 ………………………….. Тип винтовой клеммы 5 мм 3-контактный разъем
    • J1 …. ………………………..Набор 3-контактных штекерных разъемов (дополнительно)
    • Другое …….. ………………. Печатная плата, провода, динамик и т. д.

Блок питания

Блок питания будет зависеть от того, какую выходную мощность вы выберете. также зависит от того, сколько Ом будет иметь ваш динамик. У нас есть две версии:

Версия 1 — выходная мощность 150 Вт.

  • Динамик должен иметь сопротивление 8 Ом и максимальное напряжение ±25 В.

Версия 2 — выходная мощность 170 Вт.

  • Динамик должен иметь сопротивление 16 Ом и максимальное напряжение ±35 В.

Помните, что для обеих версий используется симметричный источник питания, т.е. [ +VCC | ЗЕМЛЯ | -VCC ]. При токе не менее 6 Ампер .

Печатная плата

В Рисунок 3 мы предоставляем печатную плату Печатная плата, в файлах GERBER, PDF и PNG. Эти файлы доступны для бесплатного скачивания , на МЕГА сервере , по прямой ссылке, без обхода.

Все для облегчения более оптимизированной сборки дома или в компании, которая печатает платы. Вы можете скачать файлы в опции «Загрузить» ниже.

4 IC

Файлы для скачивания, Прямая ссылка:

Нажмите на ссылку рядом с: GERBER, PDF и PNG файлы

Если у вас есть какие-либо вопросы, предложения или исправления комментарии, и мы ответим на них в ближайшее время.

Подписывайтесь на наш блог!!! Нажмите здесь — elcircuits. com!!!

С наилучшими пожеланиями!!!

Electronic Spices TDA7294 Стереоканал 200 Вт Усилитель звука Комплект платы Электронные компоненты Electronic Hobby Kit Цена в Индии

Описание

Tda 7294 200-ваттная плата аудиоусилителя, стереоплата со встроенным источником питания и защитным предохранителем платы благодаря классу AB 7294 ic. Звук очень чистый и громкий. длинный присоединенный провод

Подробнее

Характеристики

В коробке

  • 9

    General

    • 1шт Плата усилителя звука tda7294
    brand
    • Electronic Spices
    Model Number
    • TDA7294 Stereo Channel 200Watt Audio Amplifier Board kit
    Type
    • Electronic Components
    ROHS Жалоба
    Материал
    • ПВХ

    Dimensions

    Width
    • 9 cm
    Height
    • 4 cm
    Weight
    • 0. 35

    Характеристики питания

  • NA
  • Тип батареи
    • Нет данных
    Количество батарей
    Battery Size
    • NA
    Power Source
    • DC
    Other Power Features
    • 100% brand new and high quality package includes = 1 шт., плата аудиоусилителя tda7294, плата стереоусилителя Tda7294, плата усилителя 24-0-24, 5 ампер.0090

    Ratings & Reviews

    159 Ratings &

    27 Reviews

    • 5★

    • 4★

    • 3★

    • 2★

    • 1★

    • 94

    • 31

    • 12

    • 10

    • 12

    5

    Потрясающая покупка

    Хорошая продукция. Быстрая доставка, удивительный громкий и глубокий басовый звук — Super

    Читать Подробнее

    Prashant Waghmare

    Сертифицированный покупатель, Pimpri Chinchwad

    октябрь 2021

    .

    5

    Лучшее на рынке!

    Первоклассное качество Мне это нравится

    ПОДРОБНЕЕ

    Дебанджан Дас

    Сертифицированный покупатель, Патардих

    Ноябрь 2020 г.

    Постоянная ссылка

    Сообщить о нарушении

    3

    Работает

    Звук хороший, оригинальная микросхема. Кремнезема, который должен быть расположен между микросхемой и радиатором, здесь нет. При проверке без него микросхема сгорит. Разъемы все сварные.

    ПОДРОБНЕЕ

    Нонгтомбам Дэвид Сингх

    Сертифицированный покупатель, Айзол

    Сентябрь 2020 г.

    Постоянная ссылка

    Сообщить о нарушении

    4

    7 Замечательно0007

    Отличный продукт!
    Бесшумная тяжелая плата усилителя.
    Цена немного высока в Интернете, на рынке есть такая же плата за 900 рупий; однако из-за блокировки нет выбора.

    Примечание: имеется выход постоянного тока 12 В для защиты динамика через регулятор 12 В (IC 7812), но на изображении его нет.

    ПОДРОБНЕЕ

    Дженнифер Маклин

    Сертифицированный покупатель, Бенгалуру

    Май, 2021

    Постоянная ссылка

    Сообщить о нарушении

    9

    7 Mind-blowing Purchase

    7

    Потрясающая плата…. Превосходный радиатор 👍.

    Прочтите больше

    Ramanath Shanbhag

    Сертифицированный покупатель, Kumta

    11 месяцев назад

    Permanick

    Отчет о злоупотреблении

    1

    Unlesshure

    . Патна

    июнь 2021 г.

    Постоянная ссылка

    Сообщить о нарушении

    5

    Стоит каждой копейки

    Доставка была довольно быстрой и хорошей.

    Читать подробности

    Кевин Нонгненг

    Сертифицированный покупатель, Shillong

    май, 2021

    Permalink

    ОПЛАТИ

    5

    Simply Awesom

    Рошан Шарма

    Сертифицированный покупатель, округ Мау

    январь 2021 г.

    Постоянная ссылка

    Сообщить о нарушении0007

    Читать подробности

    Flipkart Customer

    Сертифицированный покупатель, район Bhandara

    январь, 2021

    Постоянная ссылка

    Отчет о злоупотреблениях

    5

    простой

    Good

    Рид

    KK , Ranga Reddy District

    1 месяц назад

    Постоянная ссылка

    Сообщить о нарушении

    +

    Все 27 отзывов

    Есть сомнения относительно этого продукта?

    Безопасные платежи. Легкий возврат. 100% подлинные продукты.

    Усилитель TDA7294 или TDA7293 с защитой UPC1237

    Усилитель TDA7294 100 Вт или TDA7293, мостовой или стереодинамический также с использованием интегральной схемы, TDA7295 или TDA7296 со схемой защиты с использованием CI UPC1237 (μPC1237), для использования моста (моно), просто замкнуть перемычку цепи.

    Схема с возможностью использования интегральных схем TDA729X от ST Microelectronics в приложении Ponte (моно) или стерео. Идеальный динамический усилитель для использования в активных коробках, усилителях мощности, домашнем аудио и т. д.

    Включает в проект симметричную схему питания, требует двойного трансформатора от 18 до 28В в зависимости от используемого КИ. Для фильтра источника можно использовать конденсаторы от 4700 мкФ до 10 000 мкФ диаметром до 30 мм. Мост выпрямителя может быть GBJ2510 или эквивалентным.

    В схеме защиты динамика используется интегральная схема UPC1237, хотя это старый CI, который все еще доступен для покупки. Для питания схемы защиты используем исток с диодами D3 и D4, резистор R17 служит для ограничения тока в цепи реле, КИ μPC137 поддерживает до 60В. В нашей схеме мы используем реле OMRON G2R-2-DC24, в даташите указана катушка с сопротивлением 1100 Ом и током 21,8 мА и рабочим напряжением 24В с хорошим допуском. Для нашего делителя напряжения, использующего трансформатор 26 В, мы получаем на выходе около 26 В постоянного тока.

    Следуйте за нами в социальных сетях

    Для 26 В = 100 используйте 100 Ом
    Для 28 В = 183 мы будем использовать резисторы на 180 или 220 Ом.
    Для 24 В мы будем использовать резистор: 10 Ом.

    Конденсаторы C3 и C6 задают связь по переменному току для нашего усилителя, а R2 и R6 задают схему фильтра верхних частот, в основном влияющую на низкие (жесткие) частоты. Используя конденсатор 470NF в соответствии с таблицей данных, мы сократили около 15 Гц, если вы используете конденсатор 1 мкФ, мы получим 7 Гц. Для конденсатора 2,2 мкФ имеем 3,2 Гц.

    Резистор R1 и R3 рядом с C5 и C8, установите фильтр нижних частот, чтобы убрать высокие частоты от нашего усилителя мощности. Для используемых значений мы сократили частоту примерно до 1,8 МГц. При желании измените компоненты на более высокие значения и уменьшите частоту среза.

    Схема приглушения реализована по схеме, доступной в Datasheet, а конденсаторы C11 и C12 в сочетании с R11 и R7 отвечают за определение времени при включении и выключении усилителя и предотвращение «хлопков».
    Резистор R5-R8 и R10-R13 отвечает за усиление, а так как конфигурация схемы установлена ​​на 30 дБ, вы можете изменить эти компоненты, чтобы изменить усиление. Однако он оценивает, что R5-R10 имеет то же значение, что и R2-R6.
    Резисторы R2-R6 определяют входное сопротивление усилителя.

    Цепь, установленная R4-C9 и R9-C13, представляет собой ячейку Бушеро, также известную как сеть Цобеля. Сеть Цобеля помогает предотвратить колебания, которые могут возникнуть при паразитной индукции длинных нитей динамика. Он также действует как фильтр, предотвращающий попадание радиопомех от проводов динамика на вход инвертора усилителя через контур обратной связи.

    Конденсаторы C10 и C16 предназначены для развязки цепи обратной связи по постоянному току, если вы предпочитаете использовать большие значения для улучшения басового отклика. Конденсаторы С4 и С7 являются самозагрузочными и имеют разное положение у TDA7293 по отношению к TDA7294, TDA7295 и TDA7296. На плате есть индикация 93/94.

    При работающей цепи у нас горит зеленый LED2, при срабатывании защиты загорается красный LED1 и реле отключает вывод звука на динамики.

    UPC1237 (μPC1237) представляет собой интегральную полупроводниковую схему, предназначенную для защиты стереофонических усилителей мощности и динамиков. R21 (RAC) можно выбрать по диаграмме характеристик R4 to Vac, найденной в справочном листе μPC1237, или по формуле RAC = 0,7 * VAC — 2 — со значениями в кОм.
    Резистор R14 (RDC) можно подобрать по графику R8 к характеристике VCC или по формуле (VCC – 3,4)/2,8.

    Схема может использоваться как 2 канала (стерео) или только 1 канал (моно). Для моноблочной версии просто оставьте все перемычки закрытыми.

    Источник питания должен быть двойным трансформатором от 18 до 28 В переменного тока, поскольку используется CI. Чтобы определить ток, необходимый для трансформатора, проверьте в таблице данных соотношение между выходной мощностью и напряжением питания. С данными канала, который вы будете использовать, вы узнаете мощность по диаграмме, а для расчета тока см. этот наш учебник.

    Необходимо использовать изоляцию между корпусом КИ и радиатором в усилителе TDA7294.

    Термопрокладка

    Стол CIS, который можно использовать в нашем TDA7294 усилитель.

    CI TDA7293 TDA7294 TDA7295 TDA7296
    Max power 100W 80W 60W 50W
    Max VCC 4 Ohms* 33VDC 30V DC 26VDC 22VDC
    Max VCC 8 Ohms* 40VDC 38VDC 35VDC 30VDC

    * Симметричный источник, схема стерео

    Схема усилителя мощности TDA7294

    Схема

    Печатная плата Предложение по установке усилителя TDA7294.

    Печатная плата (Pcb) BottomPrinted Circuit Board (Pcb) TopPcb Вид компонентов Fo Tda7294 AmplifierPcb Silk
    Список деталей для монтажа динамического усилителя TDA7294.

    Последнее обновление: 09.01.2021 10:48



    45945945945945959577777777VER CN4578
    Часть Value Description Quantity
    Capacitors
    C1, C15, C24 100µF/50V Electrolytic capacitor 3
    C2, C9, C13, C14 100nF Керамический конденсатор 4
    C3, C6 470NF A 4,7UF/100V 2
    77777777777777777777777777.0458 Electrolytic capacitor 5
    C5, C8 220p Ceramic capacitor 2
    C16, C20, C26, C27 47µF/50V Electrolytic capacitor 4
    C17, C19, C22, C23 100N /100V Пленка конденсатор 4
    C18, C21 4. 700uf A. 10.000U /50877777777777777777.7777.0458
    C25 22n Ceramic capacitor 1
    Miscellaneous
    CN1 IN Terminal block 2 pin 5.08 mm 1
    CN2 AC Terminal Блок 3 PIN 5.08 мм 1
    CN3 OUT1 Терминальный блок 2 PIN 5.08 1
    . CN4578.. CN 404570457 Terminal block 2 pin 5.08 mm 1
    Semiconductors
    D1, D2 1N4448 Diode 2
    D3, D4 1N4004 Diode 1A 400V 2
    IC1, IC2 TDA7293 или TDA7294, или TDA7295 или TDA7296 Интегральная схема Аудиоусилитель. 2
    IC3 UPC1237 Защита CI для усилителя 1
    K1 Omron G2R-2-DC24 or Songle SMI-24VDC-SL-2C Relay 24V 1
    B1 GBJ2510 or equivalent 25A 1000V Rectifier Bridge 1
    LED1 Led 3 mm led red 1
    LED2 Led 3 mm Green led 1
    Resistors 1/4W 5%
    R1, R3 390 апельсиновый, белый, коричневый, золото 2
    R2, R5, R6, R7, R10 22K, r7, r10 22k, RED10 22K, RED 7. 22K, RED 7. 22K, RED 7, RED 22K. R4, R9 4.7 Ohms /1W Yellow, violet, gold, gold 2
    R8, R13 680 Ohms Blue, gray, brown, gold 2
    R11 , R14 10K Коричневый, черный, оранжевый, золотой 2
    R12 33K Orange, orange, orange, gold 1
    R15, R18, R20 56k Green, blue, orange, gold 3
    R16, R19 4. 7K Yellow, violet, red, gold 2
    R17 100 Ohms /2W (see text) Red, red, brown, gold 1
    Р21 15К Коричневый, зеленый, оранжевый, золотой 1
    Сварка, провода, печатная плата, коробка, трансформатор, радиатор встроенный, термопаста, втулка, винты и т.д. Усилитель TDA7294, плата для печати в форматах PNG, PS, PDF, а также файлы Gerber для заказа платы.

    Скачать

    Зеркало

    Лист данных компонентов, используемых в схеме усилителя TDA7294.
    • PDF Лист данных PDF TDA7293 — STMicroelectronics
    • PDF Datasheet PDF TDA7294 — STMicroelectronics
    • PDF Datasheet TDA7295 — STMicroelectronics
    • PDF Datasheet PDF TDA7296 — STMicroelectronics
    • PDF Datasheet PDF UPC1237 — UTC (Unisonic)
    • PDF Datasheet µPC1237 — NEC
    • PDF Datasheet GBJ2510 — Встроенные диоды
    • Техническое описание в формате PDF G2R-2-DC24 — Omron
    • Техническое описание в формате PDF SMI-24VDC-SL-2C — Songle
    Усилитель мощности TDA7294 TDA7293 TDA7294 Усилитель мощности TDA7293 upc1237 TDA7294 TDA7293 upc1237 нижняя часть печатной платы TDA7294 TDA7293 upc1237 верхняя часть печатной платы Усилитель мощности TDA7294 TDA7293 upc1237 TDA7294 TDA7293 upc1237 PCB

    Насколько полезен был этот пост?

    Нажмите на звездочку, чтобы оценить!

    Средняя оценка / 5.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
