УНЧ на TDA7560 для домашней акустики

Сегодня рынок забит разнообразными микросхемами УНЧ. С выбором микросхем, для радиолюбительских конструкции усилителей, определится достаточно трудно, поэтому некоторые любители считают, что усилитель нужно сделать полностью своими руками, то есть на транзисторах. С ними полностью согласен, но иногда начинающие радиолюбители затрудняются, в связи с использованием большого количества комплектующих компонентов, также долгая и трудная настройка самого УНЧ, настройка на нужный ток покоя и т.п.

Оптимальный вариант — микросхема, в которой те же транзисторы, только производитель собрал уже все в одном корпусе, а все остальное ерунда, пара конденсаторов и все. В битве строения усилителей, микросхема однозначно фаворит, лампа конечно хороша, но из-за дефицита и высокого напряжения для питания анодных цепей, она уступает транзисторам и микросхемам, кроме этого получить даже 100 ватт на лампах достаточно трудно.

Транзисторные схемы, в основном класса АВ, обладают хорошим качеством звучания, на них можно построить высококачественные и мощные схемы, например схема ЛАНЗАРА или ЛИЧА, но как уже было сказано, монтаж и настройка не каждому доступны, к тому же сборка достаточно дорога, а многие компоненты дефицит.

Ниже будет представлена полная сборка квадрофонического усилителя мощности на микросхеме TDA7560 с выходной мощностью 77 ватт на канал, по словам производителей.

Корпусом служит пластмассовая коробка от инструментов, стойки тоже от той же коробки.
Вначале микросхему укрепляем на небольшой теплоотвод, во избежание от перегрева во время монтажа, далее разогреваем паяльник и приступаем.

Монтаж не такой сложный, как кажется, у меня он сделан на макетной плате, но с печаткой работа значительным образом упрощается.

Входные конденсаторы ставим по вкусу — от 0,05 до 4,7 мкф (0,1 стандарт). При большой емкости входных конденсаторов, усилитель будет более чувствителен к воспроизведению низких частот и наоборот.
Ко всем выводам микросхемы были припаяны провода с длиной 5см, затем места паек были зафиксированы термоусадкой. Далее уже на макетной плате была собрана схема, для того, чтобы усилитель заработал нужно вывод stand by через резистор 10 ком (0,25вт) подключить к плюсу общего питания, это режим сна микросхемы.

Усилитель был предназначен для работы с домашним кинотеатром, поэтому нужно уделять особое внимание внешнему дизайну корпуса, было решено поставить на стойках корпуса красные светодиоды, для красивой подсветки.

Катоды светодиодов припаяны друг к другу и подключены напрямую к минусу питания, каждый из анодов через ограничительный резистор в 1 ком (0,25вт) подключены к плюсу питания. Светодиоды можно ставить любые, цвет тоже по вкусу. Таким же образом подключены и светодиоды подсветки регулятора громкости.

Трансформатор

Был использован трансформатор от старого импортного магнитофона, подойдет любой трансформатор с выходом 12 -14 вольт, ток до 15 ампер, микросхема берет немало, но не нужно забывать, что работает не на полную мощность, долговременная выходная мощность одного канала не превышает 30-35 ватт, а свои77 ватт — кратковременная мощность, которая микросхема выдает только во время глубоких низких частот (бассах) и то не долго. Поэтому можно использовать любой трансформатор от 100 до 300 ватт.

В качестве выпрямителя можно использовать готовые диодные сборки на 6 — 10 ампер или же собрать мост, как в моем случае, правда, у меня диоды на 6 ампер, но справляются не плохо.

Фильтром служат два электролитических конденсатора на 35 вольт, 4700 мкф каждый, этого вполне хватит для фильтрации сетевых помех, никаких дополнительных прибамбасов для фильтрации не нужно.

Темброблок

Темброблок собран на микросхеме TDA1524, питание желательно подавать через стабилизатор напряжения на 12 вольт, как в моем случае.

Регуляторы желательно на 47 килоом, хотя можно и на 27. Микросхема двухканальная, поэтому усилитель был переделан. На входы поставлены ограничительные резисторы, которые общим проводом идут на среднюю точку регулятора, т.е для двух каналов использован всего один регулятор.

Единственным недостатком такого подключения является то, что если усилитель подключают без темброблока, то на вход нужно подавать звуковой сигнал с номиналом 1 вольт и более, поскольку величина начального сигнала разделяется после регулятора и на каждый вход микросхемы идет сигнал, уровень которого в два раза ниже начального, могут возникнуть проблемы, если  сигнал будет подаваться от  звуковой карты ПК, в таких случаях нужно использовать предварительные усилители.

Монтаж

Входные провода нужно использовать экранированные, во избежания возбуждений и ВЧ помех. Сам усилитель намазан термопастай и укреплен на теплоотвод от старого транзисторного усилителя. Не смотря на достаточно большую отдаваемую мощность, микросхема греется не так уж и сильно.
Для подключения динамических головок использовались «шпильки» от музыкального центра. Выключатель питания на 3 ампера.

Трансформатор в корпусе укреплен при помощи клея момент, им же теплоотвод усилителя приклеен к внутренней стенке корпуса. Плату можно зафиксировать силиконом на дно корпуса или же для крепежа использовать шурупы.

Список радиоэлементов
ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
Усилитель
МикросхемаTDA75601Поиск в магазине ОтронВ блокнот
Электролитический конденсатор0. 47 мкФ1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор4700мкФ 35В2Поиск в магазине ОтронВ блокнот
Конденсатор1 мкФ2Поиск в магазине ОтронВ блокнот
Конденсатор100 нФ4Поиск в магазине ОтронВ блокнот
Конденсатор0.47 мкФ1Поиск в магазине ОтронВ блокнот
Резистор

1 кОм

4Поиск в магазине ОтронВ блокнот
Резистор

10 кОм

2
Поиск в магазине Отрон		В блокнот
Переменный резистор2Поиск в магазине ОтронВ блокнот
Темброблок
МикросхемаTDA1524A1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор100 мкФ1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор25 мкФ2Поиск в магазине ОтронВ блокнот
Электролитический конденсатор10 мкФ2Поиск в магазине ОтронВ блокнот
Конденсатор15 нФ2Поиск в магазине ОтронВ блокнот
Конденсатор47 нФ2Поиск в магазине ОтронВ блокнот
Конденсатор220 нФ1Поиск в магазине ОтронВ блокнот
Конденсатор100 нФ4Поиск в магазине ОтронВ блокнот
Конденсатор10 нФ2Поиск в магазине ОтронВ блокнот
Переменный резистор50 кОм4Поиск в магазине ОтронВ блокнот
Резистор

2. 2 кОм

1Поиск в магазине ОтронВ блокнот
Резистор

4.7 кОм

2Поиск в магазине ОтронВ блокнот
Резистор

220 Ом

2Поиск в магазине ОтронВ блокнот
S1Тумблер1
Поиск в магазине Отрон		В блокнот
Добавить все

Скачать список элементов (PDF)

Теги:
  • УНЧ
  • Sprint-Layout

Автомобильный усилитель на TDA7560 4 канала по 77Вт


Усилитель на ТДА 7560

Можно спорить до хрипоты какой вариант усилителя лучше выбрать. С одной стороны перед любым УМЗЧ (усилителем мощности звуковых частот) стоят те или иные задачи, предъявляются критерии к качеству и другим параметрам. В качестве элементной базы можно выбрать транзисторы или даже лампы, но проще, быстрее и надёжнее (особенно для тех, кто собирает свой усилитель в первый раз), конечно, будут микросхемы.

  • С ними будет сложно ошибиться, так как основная «логика» уже выполнена в едином корпусе и оттестирована производителем.
  • Для самостоятельной сборки понадобится минимум деталей.
  • Качество конечного изделия будет ожидаемым.
  • Традиционно меньшие габариты.
  • А также меньшая сложность проектирования печатной платы.

Из-за расхождений в подходах к проектированию и различий в требованиях к выходным параметрам, производители реализуют большое количество разных микросхем. По выбору наиболее подходящего чипа можно написать отдельную книгу, но она устареет еще до того, как её напечатают.

Ниже остановимся на конкретном решении — ТДА 7560.

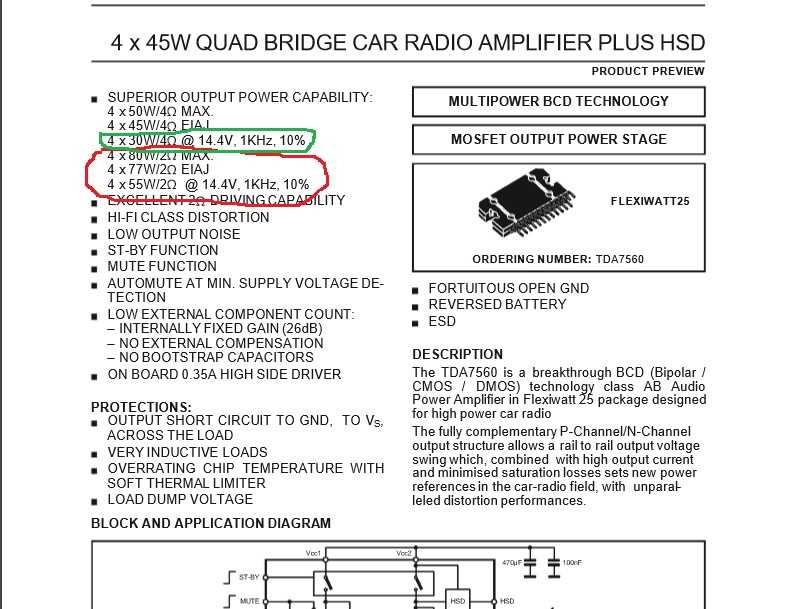

Характеристики TDA 7560

Данная микросхема представляет собой мостовой УМЗЧ класса AB, поддерживающий работу одновременно с четырьмя каналами звука.

Коэффициент усиления – до 27 дБ.

Мощность на выходе может достигать:

  • При нагрузке (динамике) 4 Ом – 45 Вт;
  • Для 2 Ом – 77 Вт.
  • Пиковое (кратковременное) значение – 80 Вт для 2 Ом и 50 Вт для 4 Ом нагрузки.

Коэффициент искажения – не более 0,006% (для мощности в 4 Вт).

Питающее напряжение – не более 28 В (для коротких импульсов, менее 50 мс – не выше 50 В), номинальное – 18 В.

Температура корпуса не должна превышать показателя в 150 °С.

Весьма неплохие характеристики, подходящие для широкого круга задач в бытовых условиях. Но наличие интерфейсов управления (Mute и Stand-By) и работа сразу с 4 каналами как-бы намекает на узкую нишу – автомобильная стереосистема.

Распиновка

Схема актуальна для корпуса flexiwatt25 при виде сверху.

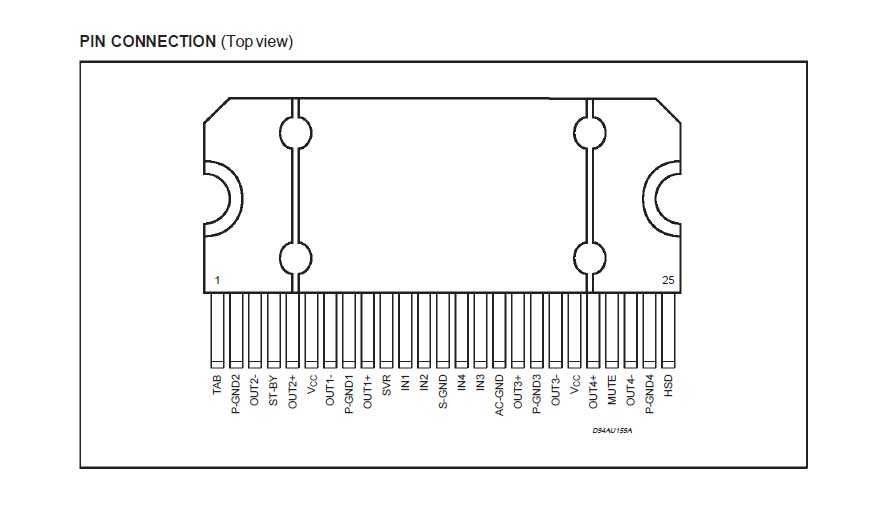

Рис. 1. Схема корпуса flexiwatt25 (виде сверху)

Типовая схема реализации усилителя на TDA 7560

Производитель приводит одну схему, подходящую как для тестирования микросхемы, так и для реализации полноценного четырёхканального усилителя.

Она ниже.

Рис. 2. Типовая схема реализации усилителя на TDA 7560

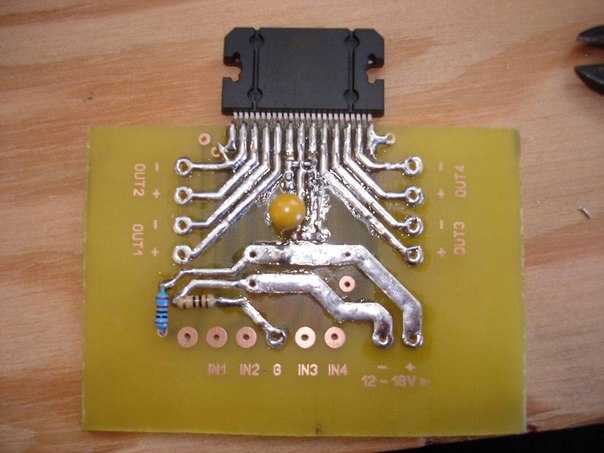

Производитель даже предлагает вариант готовой печатной платы (можно найти в даташите).

Если планируется эксплуатация на предельной мощности, обязательно стоит задуматься о хорошей системе охлаждения (пассивный радиатор с большой площадью или с принудительным охлаждением вентилятором).

Адаптированный вариант с регулировкой тембра

Рис. 3. Вариант схемы с регулировкой тембра

Как видно выше, сама схема не сильно отличается от рекомендуемой производителем.

Однако, здесь объединены входы попарно. Теперь о том, почему это сделано.

Дело в том, что входной сигнал будет пропускаться через темброблок, собранный на основе TDA1524, а она в свою очередь работает только с двумя каналами.

Конечно, можно реализовать два независимых темброблока, и тогда каналы можно будет не объединять.

Итак, сама схема блока регулировки.

Рис. 4. Схема блока регулировки

Подключать к питанию схему регулятора лучше всего через стабилизатор напряжения.

Пара слов о блоке питания

Максимальная мощность 77 Вт * 4 канала – получается уже более 300 Вт. Конечно, это далеко от реального потребления, но блок питания для схем, обозначенных выше, должен обеспечивать минимум 100 Вт на выходе.

Готовые варианты БП мы рассмотрели ранее, например:

  • Для автомобилей на основе импульсных трансформаторов;
  • БП на основе классических трансформаторов;
  • И т.д.

Вы можете использовать свой вариант, актуальный для ваших условий эксплуатации.

Автор: RadioRadar

УНЧ на TDA7560 для домашней акустики

Сегодня рынок забит разнообразными микросхемами УНЧ. С выбором микросхем, для радиолюбительских конструкции усилителей, определится достаточно трудно, поэтому некоторые любители считают, что усилитель нужно сделать полностью своими руками, то есть на транзисторах. С ними полностью согласен, но иногда начинающие радиолюбители затрудняются, в связи с использованием большого количества комплектующих компонентов, также долгая и трудная настройка самого УНЧ, настройка на нужный ток покоя и т.п.

Оптимальный вариант — микросхема, в которой те же транзисторы, только производитель собрал уже все в одном корпусе, а все остальное ерунда, пара конденсаторов и все. В битве строения усилителей, микросхема однозначно фаворит, лампа конечно хороша, но из-за дефицита и высокого напряжения для питания анодных цепей, она уступает транзисторам и микросхемам, кроме этого получить даже 100 ватт на лампах достаточно трудно.

Транзисторные схемы, в основном класса АВ, обладают хорошим качеством звучания, на них можно построить высококачественные и мощные схемы, например схема ЛАНЗАРА или ЛИЧА, но как уже было сказано, монтаж и настройка не каждому доступны, к тому же сборка достаточно дорога, а многие компоненты дефицит.

Ниже будет представлена полная сборка квадрофонического усилителя мощности на микросхеме TDA7560 с выходной мощностью 77 ватт на канал, по словам производителей.

Корпусом служит пластмассовая коробка от инструментов, стойки тоже от той же коробки. Вначале микросхему укрепляем на небольшой теплоотвод, во избежание от перегрева во время монтажа, далее разогреваем паяльник и приступаем.

Монтаж не такой сложный, как кажется, у меня он сделан на макетной плате, но с печаткой работа значительным образом упрощается.

Входные конденсаторы ставим по вкусу — от 0,05 до 4,7 мкф (0,1 стандарт). При большой емкости входных конденсаторов, усилитель будет более чувствителен к воспроизведению низких частот и наоборот. Ко всем выводам микросхемы были припаяны провода с длиной 5см, затем места паек были зафиксированы термоусадкой. Далее уже на макетной плате была собрана схема, для того, чтобы усилитель заработал нужно вывод stand by через резистор 10 ком (0,25вт) подключить к плюсу общего питания, это режим сна микросхемы.

Усилитель был предназначен для работы с домашним кинотеатром, поэтому нужно уделять особое внимание внешнему дизайну корпуса, было решено поставить на стойках корпуса красные светодиоды, для красивой подсветки.

Катоды светодиодов припаяны друг к другу и подключены напрямую к минусу питания, каждый из анодов через ограничительный резистор в 1 ком (0,25вт) подключены к плюсу питания. Светодиоды можно ставить любые, цвет тоже по вкусу. Таким же образом подключены и светодиоды подсветки регулятора громкости.

Трансформатор

Был использован трансформатор от старого импортного магнитофона, подойдет любой трансформатор с выходом 12 -14 вольт, ток до 15 ампер, микросхема берет немало, но не нужно забывать, что работает не на полную мощность, долговременная выходная мощность одного канала не превышает 30-35 ватт, а свои77 ватт — кратковременная мощность, которая микросхема выдает только во время глубоких низких частот (бассах) и то не долго. Поэтому можно использовать любой трансформатор от 100 до 300 ватт.

В качестве выпрямителя можно использовать готовые диодные сборки на 6 — 10 ампер или же собрать мост, как в моем случае, правда, у меня диоды на 6 ампер, но справляются не плохо.

Фильтром служат два электролитических конденсатора на 35 вольт, 4700 мкф каждый, этого вполне хватит для фильтрации сетевых помех, никаких дополнительных прибамбасов для фильтрации не нужно.

Темброблок

Темброблок собран на микросхеме TDA1524, питание желательно подавать через стабилизатор напряжения на 12 вольт, как в моем случае.

Регуляторы желательно на 47 килоом, хотя можно и на 27. Микросхема двухканальная, поэтому усилитель был переделан. На входы поставлены ограничительные резисторы, которые общим проводом идут на среднюю точку регулятора, т.е для двух каналов использован всего один регулятор.

Единственным недостатком такого подключения является то, что если усилитель подключают без темброблока, то на вход нужно подавать звуковой сигнал с номиналом 1 вольт и более, поскольку величина начального сигнала разделяется после регулятора и на каждый вход микросхемы идет сигнал, уровень которого в два раза ниже начального, могут возникнуть проблемы, если сигнал будет подаваться от звуковой карты ПК, в таких случаях нужно использовать предварительные усилители.

Монтаж

Входные провода нужно использовать экранированные, во избежания возбуждений и ВЧ помех. Сам усилитель намазан термопастай и укреплен на теплоотвод от старого транзисторного усилителя. Не смотря на достаточно большую отдаваемую мощность, микросхема греется не так уж и сильно. Для подключения динамических головок использовались «шпильки» от музыкального центра. Выключатель питания на 3 ампера.

Трансформатор в корпусе укреплен при помощи клея момент, им же теплоотвод усилителя приклеен к внутренней стенке корпуса. Плату можно зафиксировать силиконом на дно корпуса или же для крепежа использовать шурупы.

Список радиоэлементов
При минимуме необходимых внешних компонентов микросхема обеспечивает возможность построения четырехканального усилителя, реализации функций оперативного бесшумного выключения выходного сигнала («Mute») и перехода в ждущий режим («Stand-By»). Усилитель обладает низким уровнем собственных шумов и малым коэффициентом гармоник. Благодаря построению выходных ступеней усилителя по мостовой схеме нет необходимости в разделительных конденсаторах.
Микросхема TDA7384 снабжена встроенными узлами защиты от замыкания выхода и выходных проводников на плюсовой провод питания и общий провод, а также от подачи напряжения питания в обратной полярности и перегревания. Предусмотрено подключение нагрузки с большим индуктивным сопротивлением. Микросхеме не грозит отключение общего провода. На рис. 2 представлены структурная схема усилителя, его цоколевка и типовая схема его включения. С выводом 1 электрически соединена теп-лоотводящая пластина корпуса. Вывод 25 — свободный. Минимальная рекомендуемая емкость конденсатора С10— 10 мкФ. Управлять усилителем на TDA7560 по входам «Mute» и «Stand-By» можно сигналами, снимаемыми непосредственно (без промежуточного усиления) с портов микропроцессора или с выходов логических элементов микросхем структуры КМОП. Усилитель переключается в указанные режимы при подаче на выводы 22 и 4 напряжения низкого уровня. Высокий уровень управляющих сигналов соответствует напряжению 3,5 В и более, низкий — 1,5 В и менее. Если режимы «Mute» и «Stand-By» не используют, соответствующие выводы микросхемы (22 и 4) следует подключить непосредственно к плюсовому выводу питания. На рис. 3—5 показаны зависимости потребляемого одним каналом микросхемы TDA7384A тока Iпот, выходного напряжения Uвых и максимальной выходной мощности одного канала Рвых для двух значений коэффициента гармоник Кг от напряжения питания Uип. На рис. 6 и 7 представлены частотные характеристики коэффициента гармоник и подавления пульсаций напряжения питания Un.n (Rвых— выходное сопротивление источника сигнала; U.эфф — эффективное напряжение пульсаций), а на рис. 8, 9 — зависимости коэффициента гармоник для двух значений частоты сигнала и суммарной рассеиваемой мощности Ррвс.сумм при одновременной работе всех каналов и КПД усилителя от суммарной выходной мощности Рвых. сумм.

По материалам О. ДОЛГОВ, В. ЧУДНОВ Московская область

Микросхемы TDA7384 TDA7560 TDA7384.pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ

ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
Усилитель
МикросхемаTDA75601Поиск в магазине ОтронВ блокнот
Электролитический конденсатор0. 47 мкФ1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор4700мкФ 35В2Поиск в магазине ОтронВ блокнот
Конденсатор1 мкФ2Поиск в магазине ОтронВ блокнот
Конденсатор100 нФ4Поиск в магазине ОтронВ блокнот
Конденсатор0.47 мкФ1Поиск в магазине ОтронВ блокнот
Резистор1 кОм4Поиск в магазине ОтронВ блокнот
Резистор 10 кОм2Поиск в магазине ОтронВ блокнот
Переменный резистор2Поиск в магазине ОтронВ блокнот
Темброблок
МикросхемаTDA1524A1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор100 мкФ1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор25 мкФ2Поиск в магазине ОтронВ блокнот
Электролитический конденсатор10 мкФ2Поиск в магазине ОтронВ блокнот
Конденсатор15 нФ2Поиск в магазине ОтронВ блокнот
Конденсатор47 нФ2Поиск в магазине ОтронВ блокнот
Конденсатор220 нФ1Поиск в магазине ОтронВ блокнот
Конденсатор100 нФ4Поиск в магазине ОтронВ блокнот
Конденсатор10 нФ2Поиск в магазине ОтронВ блокнот
Переменный резистор50 кОм4Поиск в магазине ОтронВ блокнот
Резистор 2. 2 кОм1Поиск в магазине ОтронВ блокнот
Резистор 4.7 кОм2Поиск в магазине ОтронВ блокнот
Резистор 220 Ом2Поиск в магазине ОтронВ блокнот
S1Тумблер1Поиск в магазине ОтронВ блокнот
Добавить все
Прикрепленные файлы:
  • TDA7560.lay (32 Кб)
Теги:
  • УНЧ
  • Sprint-Layout

просто мощный «автомобильный» усилок (TDA7560?)

#6

                                Рис. 1 — 320W Audio Audio Adio — IC TDA7566660479 Рис.0006 Для версии на португальском языке нажмите здесь!

                                Это простая схема усилителя высокой мощности, в которой 320 Вт разделены на 4 выхода с 2 Ом. Этот усилитель способен обеспечить 50 Вт мощности на канал, что в сумме составляет 200 Вт звуковой мощности.


                                Но какое название написано 320W ? Все верно, схема усилителя с TDA7560 на которой он лежит в основе этого усилителя, была рассчитана на обеспечение максимальной мощности 80 Вт на канал с нагрузкой 2 Ом с питанием от 14,4 В.

                                Что открывает большие возможности для тех, кто обычно не использует симметричное питание, а также вы можете использовать эту схему как усилитель в своем автомобиле.

                                Поскольку подключенный автомобиль обеспечивает примерно 14,4 В , который служит для зарядки аккумулятора, и не принимая во внимание, что эта цепь также может питаться напрямую от 12 В , что было бы, когда автомобиль выключен.

                                Вас также могут заинтересовать:

                                Параметры выходной мощности:

                                Для нагрузки 4 Ом

                                VS = 13,2 В — THD 10% — 4 x 25 Вт
                                VS = 13,2 В — THD 1% — 4 x 19 Вт
                                VS = 14,4 В — THD 10 % — 4 x 30 Вт
                                VS = 14,4 В — THD 1 % — 4 x 23 Вт

                                Для нагрузки 2 Ом

                                VS = 13,2 В — THD 10 % — 4 x 45 Вт
                                VS = 13,2 В — THD 1 % — 4 x 34 Вт
                                VS = 14,4 В — THD 10 % — 4 x 55 Вт
                                VS = 14,4 В — THD 1 % — 4 x 43 Вт

                                Максимальная мощность THD > 10 % 9

                                Характеристики

                                • Класс искажений Hi-Fi
                                • функция
                                • Auto Mute в мин. Обнаружение напряжения питания
                                • Диапазон напряжения питания от 8 до 18 Вольт
                                • Низкий уровень внешнего компонента:
                                • Внутреннее фиксированное усиление (26 дБ)
                                • Без внешней компенсации
                                • Без активаторов начальной загрузки
                                • 0,35 А встроенный предварительный драйвер

                                Режим ожидания и отключения звука

                                Установки режима ожидания и отключения звука совместимы с CMOS , если вы не хотите использовать прямое соединение с соответствующими контактами и .

                                Вы можете использовать стандартные маломощные транзисторы для управления выводами Mute и Stand-By , если вы не хотите использовать порты CMOS или даже использовать микропроцессоры.


                                Всегда следует использовать набор R-C для сглаживания переходов во избежание слышимого переходного шума. В Режим ожидания , постоянная времени, которая должна быть назначена для достижения перехода, практически свободного от всплывающих окон , должна быть медленнее, чем 2,5 В / мс .


                                В Рисунок 2 ниже у нас есть принципиальная схема аудиоусилителя с мощностью 320 Вт , питание от 14,4 В с IC TDA7560 , как мы видим, это очень простая схема, , по сравнению с его проницательностью, такой маленький.

                                Тем не менее, довольно мощный, и это здорово, потому что он значительно упрощает сборку для тех, кто не имеет большого опыта работы с электроникой, а также хочет участвовать в этом прекрасном и невероятном мире электроники.

                                . Важно помнить, что максимальное напряжение питания, разрешенное этой IC , составляет 18 вольт с, если мы превысим это напряжение питания, мы можем сжечь интегральную схему.

                                Список компонентов

                                • CI 1 …………………………..TDA7560 Интегральная схема
                                • R1 ………………………….. 10 кОм Резистор (коричневый, черный, оранжевый, золотой)
                                • R2 ………………………………………… 47 кОм Резистор (желтый, фиолетовый, оранжевый, золотой)
                                • C1 , C2 ……………………………….. 1 мкФ Керамический конденсатор / полиэстер
                                • C3, C4, C5, C6, C9 ….. .. 0,1 мкФ керамический/полиэфирный конденсатор
                                • C7 …………………………..470 нФ керамический/полиэфирный конденсатор
                                • C8 . …………………………. 47 мкФ — 25 В Электролитический конденсатор
                                • C10 ………………………….. 2,200 мкФ — 25 В Электролитический конденсатор
                                • CN 1, 2, 4, 5 , 6, 7, 8 …… 2-контактные клеммные колодки для печатных плат — EK500V-XXP
                                • CN 3 …………………. …… 5-контактный разъем «карта-кабель»
                                • Прочее …………………. Печатная плата, олово, проволока и т. д.

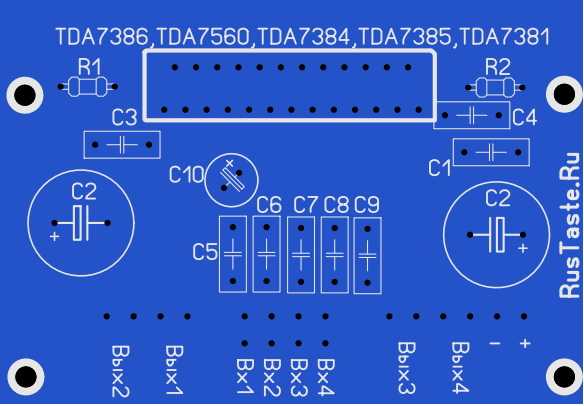

                                Печатная плата — Печатная плата имеет размеры: 83,439 мм ширина по 58,166 мм глубина, а, Мы делаем доступными для скачивания необходимые материалы для тех, кто хочет собрать с PCB , файлы в формате PNG, PDF и GERBER для тех, кто хочет отправить на печать.


                                Скачать:

                                Прямая ссылка: Файлы PNG, PDF, GERBER
