Антенный усилитель для цифрового ТВ: рейтинг лучших, как подобрать

Для того чтобы телевизор показывал эфирное ТВ, нужна антенна. Часто бывает, что поступающий сигнал слишком слаб и тюнер не распознает его. В этом случае требуется антенный усилитель для телевизора. Разберемся, в каких случаях его можно подключать, какие разновидности представлены на рынке и по каким характеристикам подбирать.

Содержание

• Что такое антенный усилитель и как он работает
• Усиливать или нет
• Критерии выбора
  • По питанию
  • По частотному диапазону
  • По месту установки
• Самые мощные и надежные усилители
  • На 1-2 телевизора – Gal AMP-102
  • На 2 телевизора – ALCAD AL-200
  • На 3 телевизора – JMA 8620ED3
  • На 4 телевизора – ALCAD AL-400
• Как правильно усилить цифровое ТВ
  • Подбор коэффициента усиления
  • Подключение усилителя

Что такое антенный усилитель и как он работает

Усилитель сигнала ТВ-антенны – это прибор, задача которого сделать импульс, возникший в результате воздействия электромагнитной волны, более мощным, чем принятый изначально.

Принцип работы:

1. На проводник, из которого состоит телеантенна, набегает электромагнитная волна. Это происходит очень быстро, поскольку она распространяется со скоростью света.
2. В результате электромагнитной индукции в проводнике возникает импульс тока. Однако его сила недостаточна для корректной работы.
3. Импульс поступает в усилитель.
4. Прибор, используя ток напряжением от 5 до 12 вольт, формирует «копию» поступившего сигнала, имеющую уже большую мощность.
5. Тюнер (внутренний или встроенный в телевизор) дешифрует сигнал, превращая его в звук и видеоряд.

Помимо увеличения мощности, усилитель дополнительно фильтрует сигнал. В любой антенне кроме нужного диапазона всегда гуляют разные лишние токи – наводки от работающей электротехники, ненужных станций и т. п. Усилитель отсекает все лишнее и повышает уровень только полезных сигналов.

Усиливать или нет

Задача усилителя – сделать так, чтобы уровень телесигнала, прошедшего от антенны по кабелю к ТВ-приемнику, стал достаточным для работы тюнера. Следовательно, необходим он только тогда, когда мощность импульса слишком мала.

Антенный усилитель — это:

Круто!Отстой!

Для его правильной работы достаточно 2-х простых условий:

• наличие сигнала;
• исправная работа антенны и кабеля.

Но в следующих случаях усилитель может оказаться вреден:

• На антенну поступает телесигнал достаточной мощности.
  Из-за специфики переусиление приведет к «артефактам» (например, наложению на одном канале нескольких программ друг на друга).
• Антенна слишком плохо принимает телесигнал. Для усиления нужен качественный оригинал, иначе прибор не сработает. Повышать мощность шума бессмысленно.

Критерии выбора

По питанию

Усилитель подключается к сети по одной из трех схем:

• Через антенное гнездо. Многие цифровые ресиверы и ТВ-приемники имеют функцию подачи питания по коаксиальному кабелю на усилитель. Для корректной работы просто активируйте эту функцию в настройках телевизора или приставки.
• От внешнего блока питания. Напряжение подается по тому же коаксиальному кабелю, по которому поступает сигнал. Адаптер идет в комплекте.
• От встроенного адаптера. Такие приборы работают от сети 220 Вольт.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Помните: нельзя использовать более одного типа питания одновременно. В лучшем случае усилитель перестанет работать и прием телепрограмм прекратится. В худшем же этот блок выйдет из строя. Если вы используете внешний адаптер, не забудьте в отключить в настройках ресивера или телевизора подачу мощности на антенное гнездо.

По частотному диапазону

В зависимости от частот, которые используются в работе, усилители бывают трех типов:

• Широкополосные.
  Усиливают телесигнал в большом диапазоне частот. Однако при этом качество их усиления страдает. Ни одно устройство не может быть универсальным, равномерное усиление на всем диапазоне невозможно, неизбежны проседания в качестве.
• Диапазонные.
  Рассчитаны на работу с вещанием конкретной области частот и длины волны. Например, для просмотра подходят устройства, работающие с дециметровым диапазоном: именно там и вещает . Никаких посторонних шумов такой прибор не пропустит.
• Многодиапазонные.
  Это набор усилительных блоков, конструктивно связанных в единую систему. Каждый компонент предназначен для работы со своей областью вещания. Не пытаются охватить весь диапазон, но могут усиливать телесигнал в ДМВ («цифра») и МВ (аналоговые передачи). Конструкция дает возможность отдельной настройки коэффициента усиления по каждому диапазону.

По месту установки

По месту установки усилители относятся к одной из двух групп:

• Встроенные.

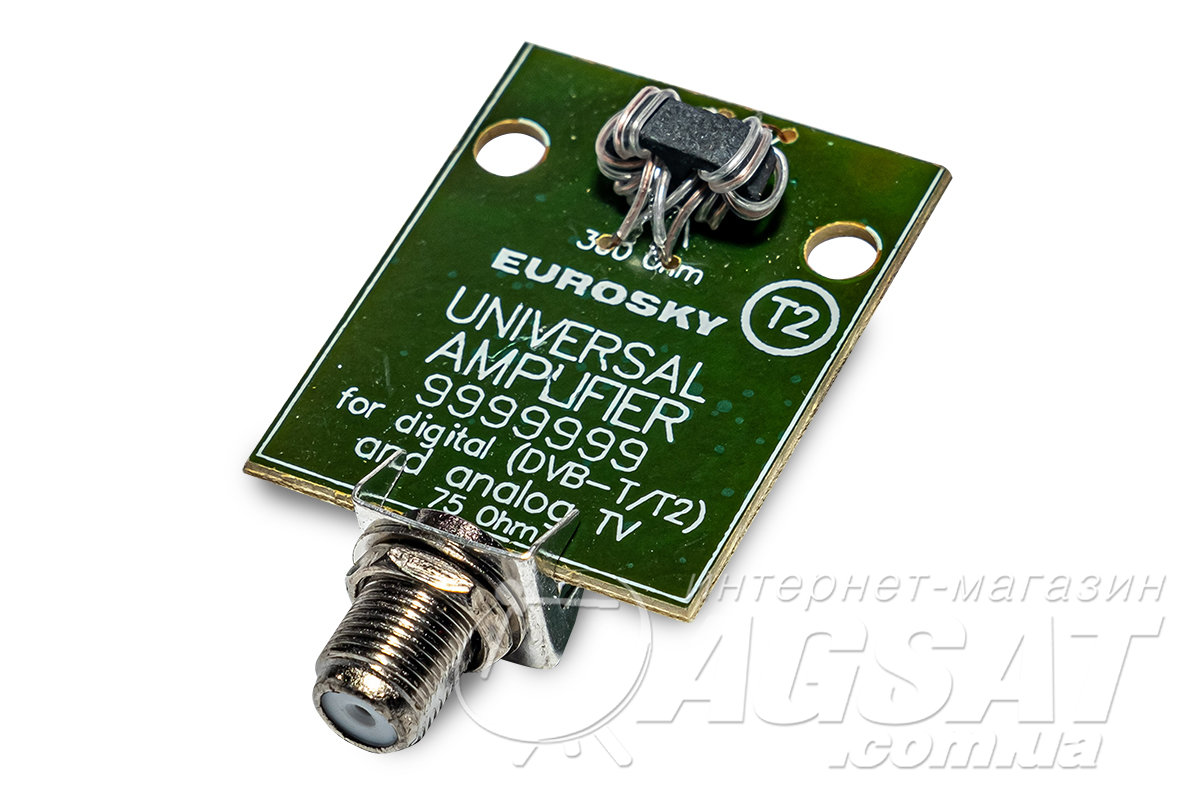

  Являются частью единого устройства – активной антенны. Внешне выглядят как печатная плата внутри общего кожуха. Их достоинство в том, что они изначально разработаны для использования с конкретной моделью телевизионной антенны. Недостаток же в том, что длинный кабель и соединения на пути от усилителя к ресиверу или телевизору ведут к ослаблению и снижению уровня сигнала. Находясь снаружи, платы усиления подвергаются воздействию ветра, осадков, на них накапливается конденсат при перепадах температуры.

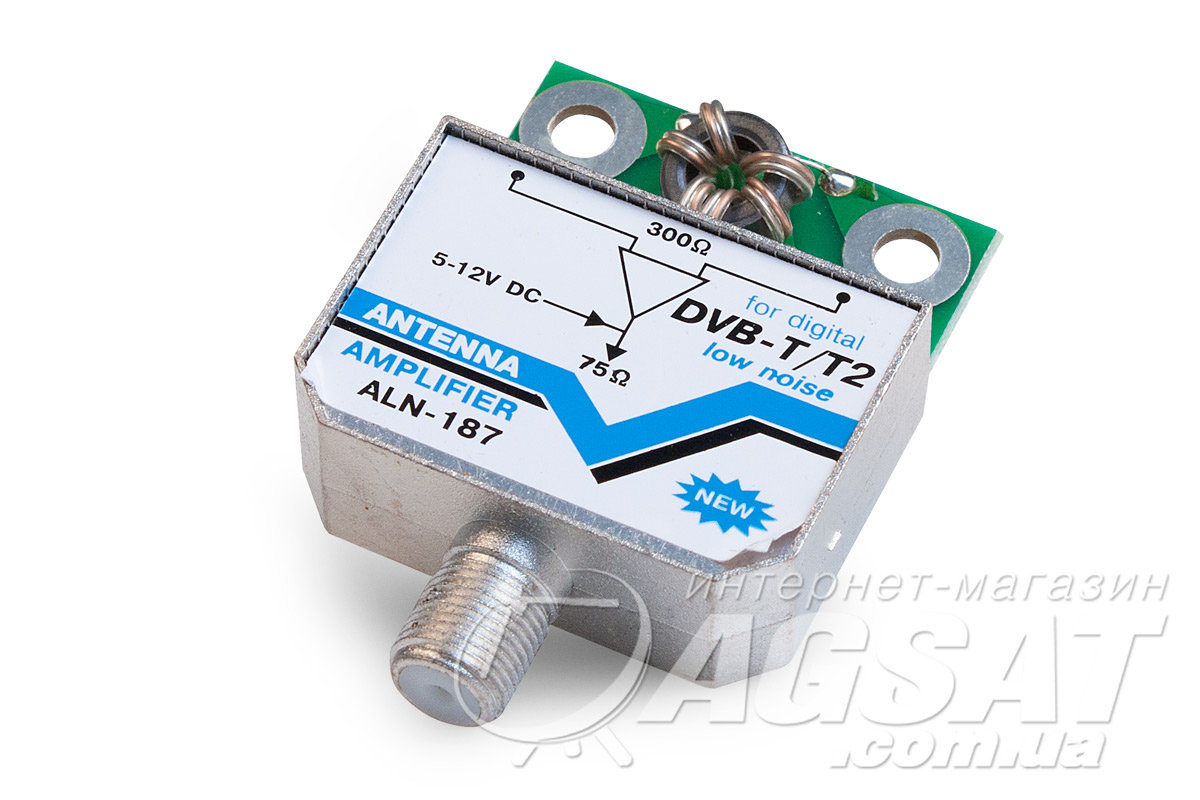

• Внешние.
  Используются с пассивными антеннами наружного размещения. Внешне могут выглядеть по-разному: от отдельного устройства, по размерам напоминающего приставку к телевизору, до небольшого блока, врезающегося напрямую в кабель. Вне зависимости от дизайна внешние усилители антенн для цифрового ТВ должны подключаться до входа в приемное устройство.

Самые мощные и надежные усилители

Разберем несколько моделей телеусилителей, заслуживших признание со стороны пользователей.

На 1-2 телевизора – Gal AMP-102

Широкополосный усилитель, позволяет работать как с метровым, так и с дециметровым диапазонами, что пригодится жителям тех районов, где вещают местные аналоговые каналы. Отличается небольшим весом (всего около 200 г) и размерами (напоминает длинный и прямоугольный брусок, включаемый между антенным кабелем и гнездом ТВ-приемника). Для работы использует внешнее питание – подключается к электросети через адаптер.

Плюсы:

• широкий диапазон частот – от 40 до 868 МГц без разрывов;
• регулировка усиления от 0 до 25 дБ;
• неплохо себя показывает при работе как с антенной, так и с кабельным телевещанием, поэтому можно пользоваться им как в городе, так и на даче.

Минусы:

• блок питания сильно греется при работе.

На 2 телевизора – ALCAD AL-200

Этот эфирный усилитель одновременно работает и как сплиттер на два выхода. Относится к категории многодиапазонных: работает с МВ- и ДМВ, причем регулировка каскадов раздельная. Это позволяет устранять неравномерность частотно-амплитудных характеристик, присущих всеволновым антеннам.

Модель удобна при использовании в многокомнатной квартире или большом доме, где нужно развести кабель от антенны по разным точкам для просмотра телепередач на двух телевизорах. Коэффициент усиления в 24 дБ позволяет при этом не бояться потерь при передаче сигнала даже в самую дальнюю комнату.

Плюсы:

• Устойчивость работы. Предназначен для круглосуточной эксплуатации. Примерно за 15 минут после включения он выходит на рабочий режим, тогда уже сильнее не нагревается.
• Мощность. Пользователи из Подмосковья отмечают, что даже в 80–100 км от Останкинской телебашни с его помощью при точной настройке ДМВ-антенны ловятся все мультиплексы, включая ;
• Цена. По соотношению «цена-качество» конкурентов не имеет. За сравнительно небольшие деньги пользователь получает мощный полупрофессиональный прибор.

Минусы:

• Работает только с антенной. При попытке использовать для усиления кабельного телесигнала результаты могут оказаться некорректными.
• Неравномерное усиление частот. AL-200 работает в диапазоне 40-317 и 460-863 МГц. Если вещание попадает на промежуток между этими значениями, никакого толка от прибора не будет. Как раз поэтому он часто не подходит для кабельного ТВ.

На 3 телевизора – JMA 8620ED3

Широкополосный усилитель и сплиттер в одном флаконе, только уже на 3 антенных выхода. Имеет металлический корпус, что защищает его от механических повреждений. Рабочий диапазон полностью перекрывает и цифровое, и аналоговое вещание. Коэффициент усиления – до 20 дБ.

Существенных особенностей нет — это универсальный усилитель по средней цене. С поставленными задачами справляется без нареканий.

На 4 телевизора – ALCAD AL-400

Для подключения сразу четырех телеприемников рекомендуем выбрать AL-400. Это двухдиапазонный усилитель, работающий с частотами 40–318 МГц и 470–862 МГц. Максимальный коэффициент усиления у этой модели – до 28 дБ.

Плюсы:

• Надежная и устойчивая работа. Отдельные пользователи отмечали, что по два-три года пользуются усилителем, не отключая его от сети, при этом же он не перегревается и не нуждается в перенастройке.
• Бесшумное усиление. После выхода из прибора сигнал передается на расстояние до 40 м без серьезного затухания, если использовать качественный кабель.

Минусы:

• Низкая входная чувствительность. Подключать надо на расстоянии не более 3–4 м от антенны.

Как правильно усилить цифровое ТВ

Подбор коэффициента усиления

Определите, какой должна быть степень усиления телесигнала. Территория, на которой возможен прием DVB-T2, делится на 3 условных зоны:

• Близкое расстояние до ретранслятора (от сотен метров до 5–10 км).
  На такой дистанции усилитель не нужен, достаточно качественной пассивной антенны.
• Среднее расстояние (15–30 км).
  Здесь прибор уже будет полезен, но коэффициент надо подбирать так, чтобы в итоге мощность сигнала не превысила порогового значения. Если телесигнал слишком мощен, телевизор или ресивер не смогут его корректно интерпретировать и прием будет невозможен.
• Дальнее расстояние (30 км и более).
  Здесь беспокоиться о чрезмерной мощности сигнала не приходится. Однако регулировка коэффициента усиления тоже будет полезной.

Все расстояния приведены для ровной местности без высотной капитальной застройки. Если имеются помехи сигналу, усилитель окажется полезен и на более близкой дистанции. Узнать точное расстояние до ближайших вышек можно за 2 минуты по .

Также учитывайте коэффициент усиления, которым обладает используемая антенна. Исходить нужно из правила: коэффициент усилителя должен быть выше, чем у антенны, иначе прибор бесполезен.

Узнать значение можно двумя способами:

• Для фабричных антенн – прочесть инструкцию или взглянуть на коробку. Также можно посмотреть коэффициент в интернет-магазинах, поискав по модели антенны.
• Для самодельных – вычислить по формулам из любого учебника по радиотехнике. Они несложны, но требуют знания линейных размеров антенны, сопротивления материала, из которого они сделаны, рабочей частоты и некоторых других параметров.

Регулировка усиления производиться по такой схеме:

1. Подключите антенну при минимальном расстоянии до телевизора. Если прием нормальный, то из значения ее собственного коэффициента усиления станут ясны минимальные требуемые параметры.
2. Подключите антенну, находящуюся на ее штатном месте, через усилитель. Коэффициент должен быть чуть больше, чем у самой антенны. Если передачи принимаются без помех, то другие шаги не нужны.
3. Если телевизор или ресивер показывает, что нет сигнала, увеличивайте усиление до тех пор, пока не начнется нормальный прием.
4. Если цифровые каналы перестали показывать, хотя сигнал есть, или же на экране началось наложение видеоряда с нескольких программ, усиление слишком велико, его надо уменьшить.

Хорошая видеоинструкция по подбору:

Подключение усилителя

В идеале следует использовать активную антенну, где блок усиления встроен в нее саму. Если такой возможности нет, размещайте усилитель там, где антенный кабель входит в помещение, а затем тяните трассу к телевизору.

Если ТВ-приемников несколько, делайте пересечение проводов под прямым углом. Это уменьшит наводку кабелей друг на друга. В итоге качество сигнала повысится.
