Среди радиоэлементов существуют детали, которые могут изменять свой
основной параметр. Именно такими являются переменные или
регулируемые резисторы. Они отличаются от постоянных тем, что их
сопротивление можно плавно менять практически от нуля до
определенного значения. Изменение происходит путем механического
перемещения ползунка.
Основной недостаток переменных резисторов — их недолговечность.
Контакт между резистивным слоем и щеткой постепенно ухудшается. Для
акустической аппаратуры это может выражаться во все усиливающихся
шумах, при подстройке частоты в радиоприемниках все тяжелее
«поймать» нужную длину волны и т.д.
Способы производства
Переменный резистор может быть двух типов: проволочным и пленочным. У
проволочных на диэлектрическую трубку намотана проволока, вдоль нее
перемещается металлический передвижной контакт — ползунок. Его
местоположение и определяет сопротивление элемента. Витки проволоки
уложены вплотную друг к другу, но они разделены слоем лака с высокими
диэлектрическими свойствами.
Переменные проволочные резисторы — это необязательно трубка с намотанной
на нее проволокой как на фото выше. Такие элементы выпускались в основном
несколько десятков лет назад. Современные мало чем отличаются от
пленочных, разве что корпус чуть выше, так как проволока все-таки занимает
больше места, чем пленка.
Со снятой крышкой видна проволочная спираль и бегунок
У пленочных переменных резисторов на диэлектрическую пластину
(обычно выполнена в виде подковы) нанесен слой токопроводящего
углерода. В этом случае контакт тоже подвижный, но он закреплен на
стержне в центре подковы и чтобы изменить сопротивление, надо
повернуть стержень.
Пленочный регулируемый резистор
Регулировочное переменное сопротивление может быть и проволочным, и
пленочным, а подстроечные, в основном, делают пленочными. Есть у них
внешнее отличие: нет стержня с ручкой, а есть плоский диск с отверстием
под отвертку. Сопротивления этого типа используются только для наладки
параметров при пуске или техническом обслуживании аппаратуры.
Переменные резисторы SMD
Кроме способа производства есть еще две формы выпуска: для обычного
навесного монтажа и SMD-элементы для поверхностного монтажа. SMD
резисторы отличаются миниатюрными размерами, выполнены по пленочной
технологии.
Схематическое обозначение и цоколевка
В отличие от постоянных резисторов, у регулируемых не два вывода, а как
минимум три.
Почему как минимум? Потому что есть модели с
дополнительными выводами — их может быть несколько. На электрических
схемах переменные и подстроечные резисторы обозначаются прямоугольниками
как постоянные, но имеют дополнительный вывод, который схематически
представлен как ломанная линия, упирающаяся в середину изображения. Чтобы
можно было отличить переменный от подстроечного, у переменного на конце
третьего ввода рисуют стрелку, подстроечный изображается более длинной
перпендикулярной линией без стрелки.
Если говорить о расположении выводов, то средний вывод подключен к
ползунку, крайние — к началу и концу резистивного элемента.
Виды и особенности применения
Переменных резисторов существует немалое количество, с их помощью
регулируют звук, громкость, подстраивают частоту, регулируют яркость света. В
общем, практически везде, где происходят изменения настроек при помощи
бегунков или вращением рукояток стоят эти элементы. Но для разных задач нужны
резисторы с различным характером изменений или с разным числом выводов.

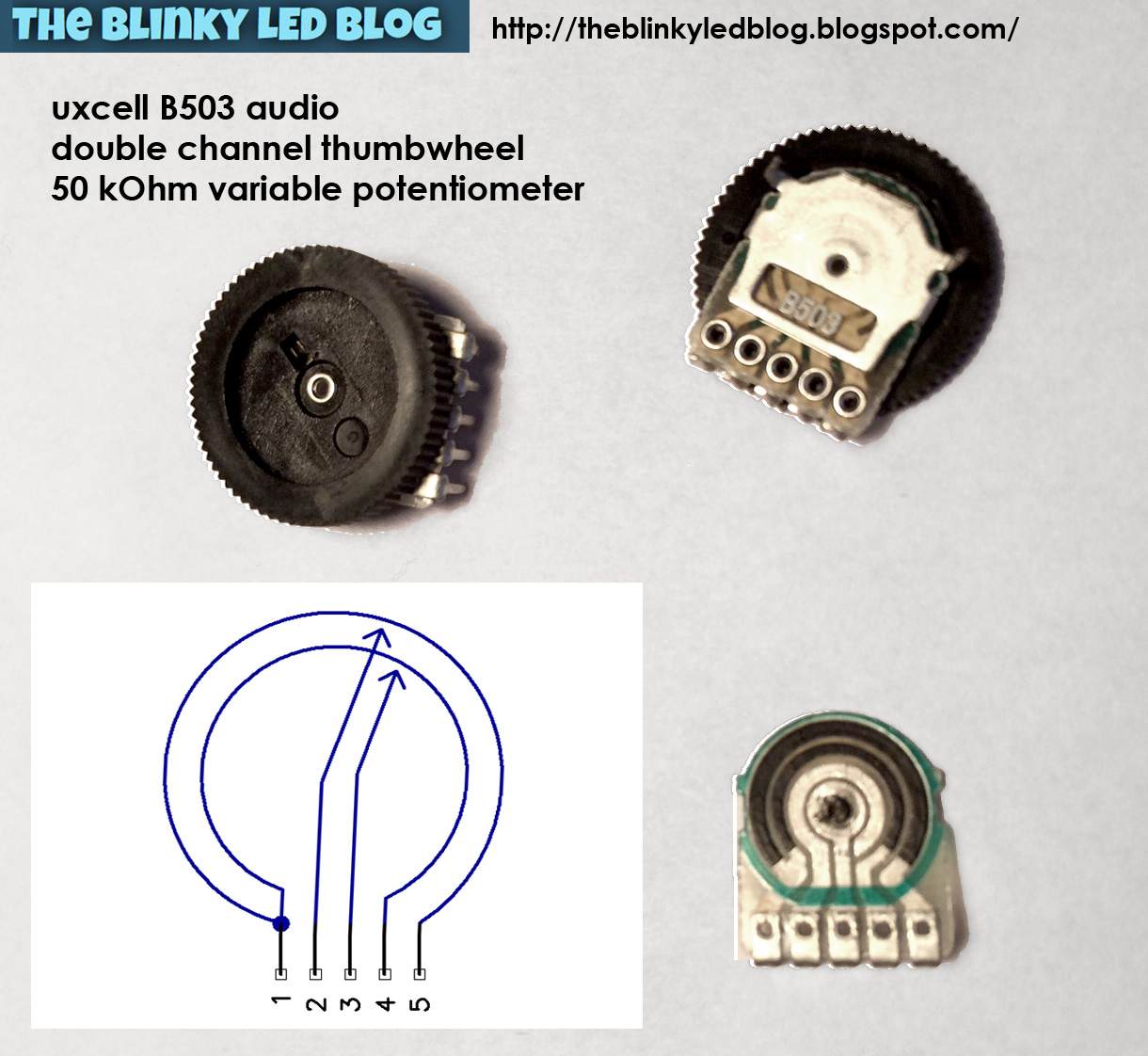

Сдвоенные, тройные, счетверенные
В плеерах, радиоприемниках и некоторых других видах бытовой аппаратуры часто
применяются сдвоенные (двойные) переменные резисторы. В корпусе элемента скрыты
две резистивные пластины. Внешне от обычных они отличаются наличием двух рядов
выводов. Бывают двух типов:
•С одновременным изменением параметров. Обычно применяются в стереоаппаратуре
для одновременного изменения параметров двух каналов. Такие резисторы имеют
запараллеленные бегунки. Поворачивая или сдвигая рукоятку, меняем сопротивление
сразу двух резисторов.
•С раздельным изменением параметров. Называются еще соосными, так как ось одного
находится внутри оси другого. Если надо одной ручкой изменять различные параметры
(громкость и баланс) подойдет этот тип резисторов. Механическая связь бегунков
отсутствует, что позволяет менять сопротивление независимо друг от друга.
Обозначаются разные типы сдвоенных переменных резисторов на схемах поразному. С наличием механической связи бегунков при близком расположении
изображений резисторов на схеме, ставят связанные между собой стрелочки (на
рисунке выше слева). Принадлежность к одному резистору указывается через
нумерацию: две части обозначаются как R1.1 и R 1.2. Если обозначение частей
спаренного переменного резистора находятся на схеме далеко друг от друга, связь
указывается при помощи пунктирных линий (на рисунке выше справа). Буквенное
обозначение такое же.
Двойной регулируемый резистор без физической связи между бегунками на схемах
ничем не отличается от обычного регулируемого. Отличают их по буквенному
обозначению с двумя цифрами, разделенными точкой через — как у спаренного —
R15.1 и R15.2.
Частный случай сдвоенного переменного резистора — строенный, счетверенный и
т.д. Они встречаются не так часто, все больше в акустической аппаратуре.
Дискретный переменный резистор
Чаще всего, изменение сопротивления при повороте ручки или передвижении
ползунка происходит плавно. Но для некоторых параметров необходимо
ступенчатое изменение параметров. Такие переменные сопротивления
называют дискретными. Используют их для ступенчатого изменения частоты,
громкости, некоторых других параметров.
Устройство этого типа резисторов отличается. По сути, внутри находится набор из
постоянных резисторов, подключенных к каждому из выходов. При переключении
подвижный контакт перескакивает с выхода на выход, подключая к цепи нужный в
данный момент резистор. Принцип действия можно сравнить с многопозиционным
переключателем.
С выключателем
Такие резисторы мы встречаем часто — в радио и других устройствах. Это с их
помощью поворотом ручки включается питание, а затем регулируется громкость.
Внешне их отличить невозможно, только по описанию.
Переменный резистор с выключателем в одном корпусе: как выглядит, как
обозначается на схеме

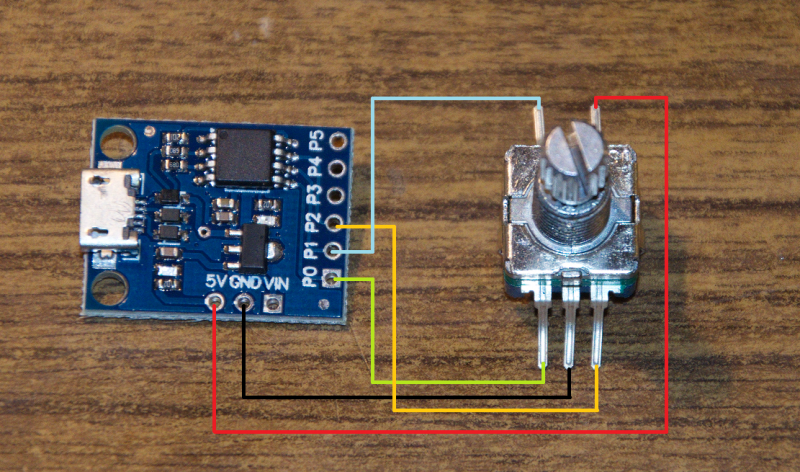

Способы подключения: реостат и потенциометр
Любое регулируемое сопротивление может подключаться как реостат или
потенциометр. Реостат изменяет силу тока в цепи, для этого подключается
подвижный контакт и один из крайних выводов.

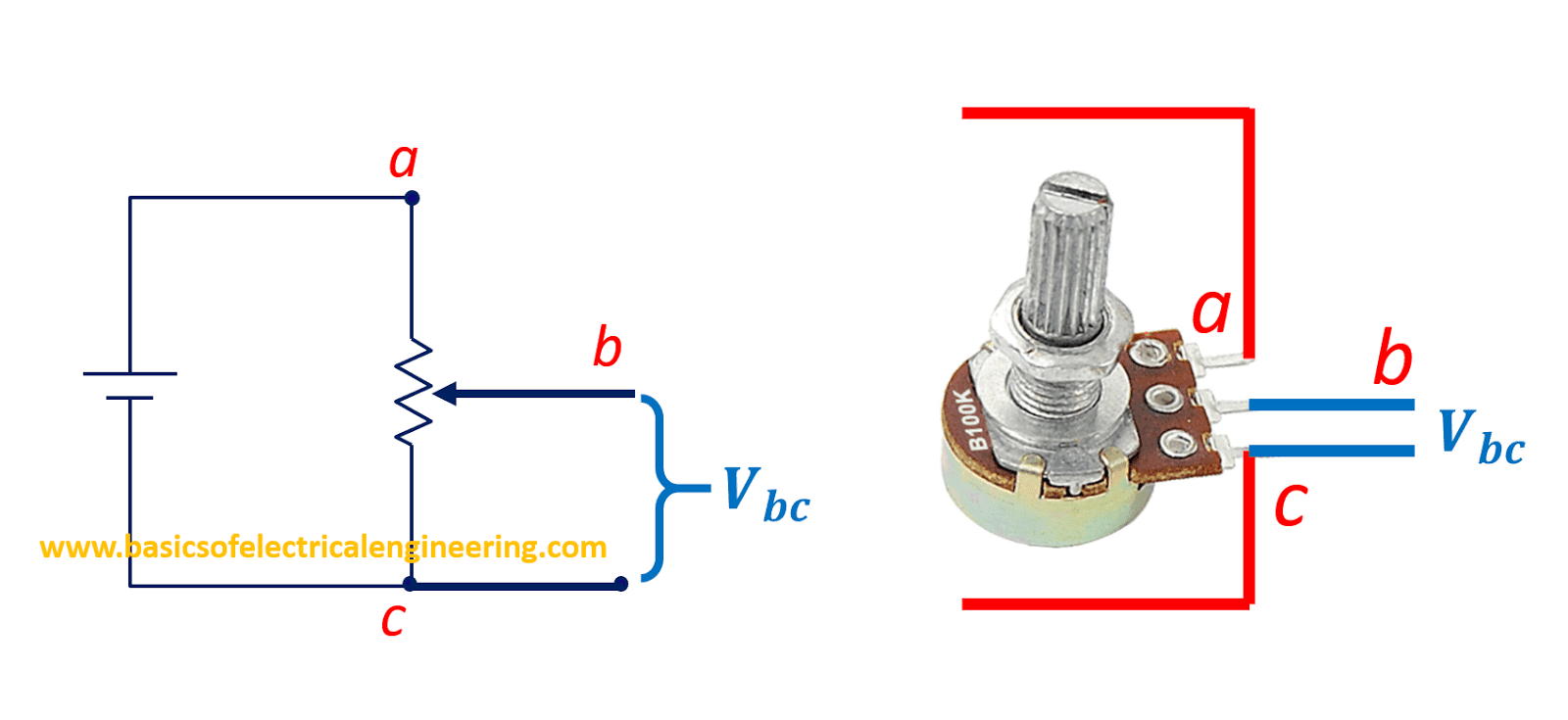

Потенциометр изменяет напряжение, при подключении задействуют все
контакты, получая таким образом делитель напряжения.
Существует много разных конструкций переменных резисторов, но их все
можно разделить на две основные группы, которые отличаются траекторией
движения скользящего контакта. Траектория же эта определяется формой
резистивного элемента.
Потенциометры с линейным перемещением подвижной системы (слева).
Потенциометры с круговым перемещением подвижной системы (справа).
У любого переменного или подстроечного резистора есть следующие элементы
конструкции.
1.Резистивный элемент, сопротивление которого и определяет номинал резистора.
2.Скользящий, подпружиненный, подвижный контакт, который скользит по поверхности
резистивного элемента.
3.Коллектор – металлическая или металлизированная дорожка.
4.Токосъёмник – скользящий, подпружиненный подвижный контакт, который скользит по
коллектору.
5.Ручка – элемент конструкции, передающий момент силы от пользователя к подвижной
системе.
6.Вывод коллектора.
7.Вывод резистивного элемента. При использовании в бытовой технике, резистивный
элемент может иметь до четырёх выводов.
8.Заклёпка, крепящая выводы потенциометра к резистивному элементу и токосъёмнику.
Потенциометры, с фиксацией среднего положения,
используются для регулировки стереобаланса,
тембра и других подобных функций с
одновременным
получением
тактильных
ощущений в нейтральном положении.
Потенциометры большой мощности
Мощные переменные резисторы используются, когда требуется
управлять большими токами и при этом рассеивать большую
мощность. Как правило, корпуса таких потенциометров изготавливают
из керамики, а резистивный элемент из проволоки с высоким
омическим сопротивлением. В любительской практике такие
потенциометры обычно используются в качестве универсального
эквивалента нагрузки.
Функциональная характеристика
В зависимости от угла поворота вала или положение движка
потенциометра меняется омическое сопротивление между одним из
выводов и скользящим контактом потенциометра.
Соотношение этих двух параметров представлены на графике, который
отражает функциональные характеристики потенциометров разного типа.
Для обозначения функциональных
характеристик переменных резисторов
отечественного производства приняты
следующие символы.
А – линейная
Б – обратно-логарифмическая
В – логарифмическая
%R – изменение сопротивления в процентах
%L – изменение положения движка в
процентах
На графике видно, что если скользящий
контакт потенциометра типа «В»
переместить на 60% от всей длины
резистивного элемента, то
сопротивление изменится менее чем на
20% от номинального (поз. 1).
Потенциометры с такой
функциональной характеристикой
широко применяют для регулировки
громкости звука, так как человеческое
ухо хорошо различает изменение
громкости тихих звуков и плохо громких
звуков. Этим параметром пренебрегать
не следует.
Нужно заметить, что международные
символы не соответствуют нашим, но это
нетрудно запомнить, так как буквы,
обозначающие линейную и
логарифмическую зависимость, у них
используются строго наоборот.
если есть сомнения по поводу кодовой маркировки и
характеристики потенциометра, то их легко рассеять с помощью
тестера или мультиметра.
Номинал определяем, просто замеряя сопротивление между
крайними выводами.
Для определения характеристики потенциометра, устанавливаем его
движок в среднее положение и делаем два замера омметром. Если
получаем близкие результаты, то это потенциометр с линейной
зависимостью. Если между «началом» и движком сопротивление в
несколько раз меньше, то зависимость логарифмическая.
Основные неисправности
Неисправности потенциометров и подстроечных резисторов,
использующихся в схемах усилителей низкой частоты, могут
проявляться в виде шорохов, потрескиваний, повышенного уровня
шума и полного пропадания сигнала.
Основные неисправности потенциометров.
1.Обрыв резистивного элемента из-за превышения максимальнодопустимой рассеиваемой мощности. Обычно проявляется в виде
прожжённого участка дорожки.
2.Нарушение контакта между бегунком и резистивным элементом,
вызванное, либо накоплением продуктов разрушения резистивного
элемента, либо износом резистивного элемента, либо износом
скользящего контакта.
3.Нормальный износ резистивного элемента.
4.Обрыв резистивного элемента в результате превышения
максимально-допустимой механической нагрузки. Это нередко
случается с подстроечными резисторами, при использовании
нерекомендуемого инструмента.
5.Нарушение контакта между резистивным элементом и выводами
резистивного элемента. Характерно для подстроечных резисторов.
6.Нарушение контакта между токосъёмником и его металлической или
металлизированной дорожкой-коллектором. Часто встречается у
потенциометров типа С3-4 и С3-33.
7.Нарушение контакта между дорожкой токосъёмника и выводом.
Редкая неисправность.
Проверка проволочных и непроволочных резисторов.
Для проверки проволочного и непроволочного резисторов
постоянного и переменного сопротивления необходимо помнить
следующее:
-произвести внешний осмотр;
— проверить работу движущего механизма переменного резистора
и состояние его частей;
— по маркировке и размерам определить номинальную величину
сопротивления, допустимую мощность рассеяния и класс точности;
— мультиметром измерить действительную величину сопротивления
и определить отклонение от номинала;
— у переменных резисторов измерить еще и плавности изменения
сопротивления при движении ползунка.
Резистор исправен, если нет механических повреждений,
величина его сопротивления находится в допустимых пределах
данного класса точности, а контакт ползунка с токопроводящим
слоем постоянен и надежен.
Работоспособность радиоэлектронной аппаратуры обеспечивается
установкой в схему радиоэлементов требуемых номиналов. Свой
отрицательный вклад в неработоспособность схемы могут вносить и
резисторы. Перечислим основные неисправности, которые могут возникать
у резисторов
— ошибочная или неправильная маркировка резисторов, когда на
корпусе резистора нанесено одно значение номинала сопротивления, в то
время как реальное или фактическое сопротивление совершенно иное;
— обрыв токоведущей поверхности резистора за счет микротрещин на
керамическом основании резистора. Этот дефект часто визуально не
наблюдается, так как маскируется наружным защитным слоем лакового
покрытия;
— отслоение металлического колпачка от поверхности резистивного
слоя — обрывается цепь;
— обрыв цепи из — за чрезмерного температурного перегрева
/перегорания/ токоведущего слоя резистора. Дефект визуально
обнаруживается вследствие потемнения / почеpнения / лакового защитного
покрытия резистора;
— окисление выводов резистора. Если в процессе пайки не облудить
окислившиеся выводы, то это может стать причиной возникновения
дефекта типа «обрыв цепи», особенно в токонагpуженных цепях и при
длительной эксплуатации аппарата в pазнопогодных условиях;
— короткое замыкание между выводами pезистоpа. Данный тип дефекта
возможен, хотя веpоятность его возникновения намного меньше дефектов
типа «обpыв цепи».
К наиболее часто встречающимся неисправностям непроволочных
резисторов относятся: частичное или полное выгорание
токопроводящего слоя и нарушение электрического контакта этого слоя
с хомутиком. Обе эти причины ведут к изменению номинальной
величины сопротивления, что может быть выявлено с помощью
мультиметра. Если параллельно проверяемому резистору включены
другие элементы, при измерении номинала резистор
отпаивают. Резистор считается неисправным, если величина
сопротивления имеет отклонение от номинала более чем на 25 %.
На неисправность резистора указывают изменяющиеся показания
измерительного прибора при незначительных покачиваниях его выводов.
Как правило, неисправные проволочные резисторы не ремонтируются, а
заменяются исправными. Перед заменой следует выяснить причину,
приведшую к выходу резистора ив строя, и устранить ее. При
отсутствии исправного резистора, соответствующего параметрам
вышедшего из строя, последний может быть составлен из нескольких
резисторов, соединенных параллельно или последовательно для
достижения нужного номинала.
1. Обрыв выводов
Причина неисправности:
а) Некачественный резистор
б) Неудачное крепление или повышенная вибрация
Принимаемые меры:
а) Заменить
б) Заменить, изменив крепление или устранив
повышенную вибрацию
2. Сгорание
Причина неисправности:
а) Перегрузка по току
б) Напряжение, прикладываемое к резистору, выше
допустимого
в) Недостаточное охлаждение
Принимаемые меры:
а) Заменить на резистор большей номинальной мощности
б) Заменить на более высоковольтный резистор или включить
при замене два (или более) резистора последовательно с
сохранением общего сопротивления прежним
в) Заменить, улучшив условия охлаждения
3. Нарушение контакта в переменном резисторе
Причина неисправности:
а) Износ подвижного контакта или проводящего слоя
Принимаемые меры:
а) Заменить
4. Изменение сопротивления сверх допустимого
Причина неисправности:
а) Некачественный резистор
б) Перегрузка по току
Принимаемые меры:
а) Заменить
б) Заменить на резистор большей номинальной мощности
Неисправности переменных непроволочных резисторов в
большинстве случаев обусловлены отсутствием надежного
контакта между скользящим контактом и токопроводящим
слоем (загрязнением, деформацией скользящего контакта
или токопроводящего слоя), а также заниженной величины
сопротивления изоляции между металлическим корпусом
резистора и выводами.

Резистор, Переменная, Реостат, Символ, Потенциометр, Цепь, Электронный, png

Резистор, Переменная, Реостат, Символ, Потенциометр, Цепь, Электронный, png

теги

• Резистор,
• Переменная,
• Реостат,
• Символ,
• Потенциометр,
• Цепь,
• png,
• прозрачный,
• бесплатная загрузка

Об этом PNG

Размер изображения

1280x640px

Размер файла

8. 93KB

MIME тип

Image/png

Скачать PNG ( 8.93KB )

изменить размер PNG

ширина(px)

высота(px)

Лицензия

Некоммерческое использование, DMCA Contact Us

• Электронный символ Резистор Потенциометр Электронный компонент Электрическое сопротивление и проводимость, электронные, разное, угол, электроника png 615x2400px 12.93KB
• Потенциометр, Реостат, Сопротивление, Переменная, Резистор, Электронный, Компонент, Электроника, Цепь, png 798x1280px 235.78KB
• Электронный символ Резистор Потенциометр Электронная схема, зигзагообразный делитель, Разное, угол, электроника png 2400x483px 25.62KB
• org/ImageObject»> Резистор Электронный символ Схема подключения Потенциометр, символ, разное, угол, электроника png 2000x667px 6.2KB
• Переменная, Сопротивление, Резисторы, Символы, Электричество, Цепи, Физика, Электрика, Электроника, Реостат, png 1280x914px 39.53KB
• Потенциометр Резистор Электронный символ Схема подключения Электронная схема, символ, разное, угол, электроника png 2000x1600px 30.13KB
• Электронный компонент Джойстик Потенциометр Резистор Электроника, джойстик, шаблон, электроника, электричество png 1000x750px 755.05KB
• Потенциометр Резистор Электронный символ Электроника, символ, разное, угол, белый png 800x555px 3. 19KB
• Резистор потенциометра Электронный символ, Компонент цепи, угол, электроника, прямоугольник png 700x400px 3.21KB
• Резистор пассивности автомобиля Электронный компонент Электронная схема, Резистор, Автозапчасти, Компонент цепи, Компонент пассивной цепи png 800x328px 69.88KB
• Цепь Металл, цепь, техника, манга, наручники png 1298x969px 410.04KB
• Подтягивающий резистор Электроника Электронный код цвета Электронная схема, другие, прочее, калькулятор, электрические выключатели png 512x512px 43.92KB
• Резистор Электронный компонент Ампер Ом Транзистор, ЗИГЗАГ, разное, угол, электроника png 2000x750px 10. 01KB
• Переменный резистор Потенциометр Центральный отвод Электрическое сопротивление и проводимость, переменный, угол, прямоугольник, другие png 1280x955px 8.01KB
• иллюстрация электрической цепи, электрическая сеть Печатная плата Электронная схема Электроника, дизайн электронной платы, угол, белый, текст png 1396x1445px 69.77KB
• Потенциометр Резистор Электронный символ Триммер Схема подключения, символы, Разное, угол, электроника png 960x768px 11.61KB
• Резистор Электронный компонент Электронная схема Электрический ток Пассивность электронная, Разное, угол, электроника png 2000x750px 10.27KB
• org/ImageObject»> Электронный блок электроники конденсатора Электронная схема резистора, зажигание разряда конденсатора, другие, печатная плата, электронное устройство png 1096x1006px 4.22MB
• Потенциометр Электронный символ Схема подключения Электронная схема Резистор, делители, Разное, угол, электроника png 1280x1024px 8.65KB
• Электронный символ Разъемы и розетки переменного тока Схема заземления Схема, символ, Разное, угол, электрические Провода Кабель png 750x600px 9.6KB
• Электрическое сопротивление и проводимость Резистор Электронный символ Электронный контур, символ, Разное, эмблема, электроника png 500x500px 48.5KB
• Цепь Металл Нержавеющая сталь Хромирование, цепь, текст, техника, сталь png 1600x1200px 194. 46KB
• Штепсельные вилки и розетки для сети переменного тока Электронный символ Сетевая розетка, символ, Разное, электроника, электричество Провода Кабель png 2000x2381px 40.61KB
• Источник переменного тока, Переменный ток, Переменный ток, Цепь, Символ, Схема, Переменный, Ток, png 1280x836px 45.44KB
• Потенциометр Электроника Электронный компонент Триммер Схема управления тоном, другие, прочее, электроника, твердое тело png 736x800px 633.42KB
• Электронный символ Электронный компонент Электронная схема Схема электронная, разное, угол, белый png 1280x896px 90.77KB
• org/ImageObject»> Адрес электронной почты Символы компьютеров Символ Email маркетинг, кнопка отправки электронной почты, Разное, эмблема, прямоугольник png 1200x1200px 33.83KB
• Силовые преобразователи переменного тока Электронный символ Источник напряжения Постоянный ток, символ, Разное, текст, товарный знак png 1280x836px 50.03KB
• серые стальные цепи, цепь, цепь, браслет, наручники, железо png 3220x1410px 1.17MB
• Электронный символ Переменный ток Силовые преобразователи Источник напряжения Электроэнергия, символ, Разное, электроника, текст png 1024x1024px 25.56KB
• Резистор Потенциометр Электронный цветовой код Raspberry Pi Электрическое сопротивление и проводимость, малина, Разное, Прочее, Печатная плата png 600x500px 17. 95KB
• человеческая голова с иллюстрацией цепи, электронная инженерия, угол, электроника, деревянная доска png 600x725px 41.17KB
• Сломанная цепь, Определение Освобождение Значение Слово рабства, Сломанные цепи, сервис, инновации, монохромный png 1600x1200px 435.24KB
• Электронный компонент Цифровая электроника Печатная плата Резистор, электронные компоненты, электроника, печатная плата, микропроцессор png 600x563px 301.03KB
• Цепь, Металлическая Цепь, Форматы файлов, материал, обои для рабочего стола png 3461x2633px 550.82KB
• прямоугольная вывеска, металлическая цепь, цепь, светильник, фотография, прямоугольник png 640x800px 259. 25KB
• Стабилитрон, распиновка резистора Электронный компонент, прочее, угол, электроника, текст png 1200x569px 24.95KB
• Золотая цепь, Интегральная схема Электронная схема, Золотые чиповые линии, угол, электроника, эффект png 1000x1000px 882.03KB
• серая цепь, текст, фотография, техника png 800x800px 314.52KB
• Источник тока Переменный ток Источник напряжения Преобразователи мощности Электронный символ, символ, Разное, текст, черный png 1024x1024px 42.31KB
• Резистор Потенциометр Электронный символ Электронная схема, Простой линейный ток стрелка, инфографика, угол, белый png 960x666px 7. 18KB
• Сломанные цепи: руководство по духовной войне, цепь, техника, монохромный, публикация png 900x506px 248.59KB
• Последовательные и параллельные цепи Электронная схема Электрическая сеть Резистор Электронный компонент, другие, разное, угол, белый png 1280x731px 16.29KB
• Структура, Линия, Схема, Технология, Сеть, Электронная схема, Электрическая Сеть, Электронный символ, угол, диаграмма, электрическая сеть png 2000x2193px 362.59KB
• цепь, рука, фотография, техника png 1140x855px 853.44KB
• Потенциометр Erreostato Схема подключения Резистор Электронный символ, схема, разное, угол, белый png 1280x703px 8. 29KB
• Штепсельные вилки и розетки переменного тока Схема подключения Электронный символ Электричество, символ, Разное, угол, электрические Провода Кабель png 1280x1024px 19.66KB
• Электронный символ Электролитический конденсатор Переменный конденсатор Электронная схема, микросхема, Разное, угол, электроника png 874x1024px 5.82KB
• сломанные цепи, сережка, перелом, цепь png 450x231px 39.69KB
• Резистор Электрическое сопротивление и проводимость Ом Электроника Варистор, резистор, электроника, другие, пассивность png 800x800px 46.63KB

Понимание функций, использования и конфигурации.

По мере развития технологий возникает потребность в инновациях. Раньше распиновка тримпота отсутствовала. У нас были только обычные резисторы. Однако, поскольку возникла необходимость регулировать значения сопротивления в цепях после изготовления, потенциометры эволюционировали.

В итоге мы стали свидетелями подстроечных потенциометров. Их цель состояла в том, чтобы применить тонкость в калибровке этих электронных схем. Но что такое переменные резисторы и как они работают? Продолжайте читать, чтобы узнать.

1. Что такое тримпот и как он работает?

Подстроечный потенциометр — это аббревиатура триммерного потенциометра. Это регулируемый резистор, обычно используемый в электронных проектах. По сути, он обеспечивает точное управление уровнями напряжения выходного сигнала и, по сути, регулирует значения общего сопротивления внутри.

При настройке потенциометра или предустановки вы устанавливаете их на печатные платы и сбрасываете их с помощью отвертки. В случае, когда подстроечный резистор служит реостатом, мы рассматриваем их как предустановленные резисторы. Наиболее распространенные из них включают керамический металлооксидный композит (керамика) и углеродную композицию (углерод).

Характеристики тримпота

Предустановленный потенциометр имеет несколько особенностей. Некоторые из наиболее распространенных технических характеристик включают в себя:

• Доступность в углеродной пленке или в стандартном исполнении.
• Существуют с разными значениями сопротивления. Доступны подстроечные резисторы с переменным сопротивлением от 500 Ом до 1 кОм и до 1 МОм.
• Еще одной отличительной особенностью является то, что максимальное рабочее напряжение и максимальное номинальное напряжение составляют 50 В постоянного тока.
• Его срок службы составляет 20 циклов.
• Наконец, его максимальная номинальная мощность составляет 300 вольт.

(изображение тримпота)

Другие примечательные физические характеристики обычного тримпота:

• Он поставляется в компактной упаковке по сравнению с обычным потенциометром.
• Тримпоты бывают однооборотными и многооборотными.
• Электронное устройство имеет регулируемый интерфейс, состоящий из ротора. Поэтому их конструкция автоматизирована.

Символы Trimpot

Как и другие специализированные инструменты, инженеры обозначают их специальным символом. Хотя на многих принципиальных схемах подстроечный резистор, реостат и стандартные потенциометры обозначены одинаково. Тем не менее, в их характерах все же есть небольшие различия.

Типы тримпотов: однооборотные и многооборотные

Существует множество различных вариантов тримпотов. В этих версиях также используются различные методы монтажа. В большинстве случаев у вас есть методы SMD и сквозного монтажа. С другой стороны, у вас есть различные корректирующие ориентации. Здесь регулировочная ручка находится либо сбоку, либо сверху.

Однако существует два основных варианта тримпота. Это:

Однооборотный вариант

Многооборотный вариант

На изображении выше показано сочетание сквозных, монтируемых, однооборотных и многооборотных предустановленных резисторов.

Однооборотный вариант

Эти типы пресетов/триммеров более распространены в обращении. Вы применяете этот тип вариации в базовых схемах, где вам нужен один виток, и, более того, вы используете их в более низких разрешениях настройки.

Относительно однооборотные подстроечные резисторы являются самыми доступными среди переменных резисторов.

Многооборотный вариант

Многооборотные тримпоты являются более универсальным вариантом. Вам доступно разное количество ходов. Они варьируются от 5 до 25 витков. Следовательно, если вам нужно более высокое разрешение настройки, то этот вариант для вас.

В конструкции многооборотного вариационного потенциометра используется механизм с поворотной гусеницей (червячной передачей). Другие используют схему конструкции с линейной дорожкой (ходовой винт) для достижения соответствующих уровней высокого разрешения и номинальной мощности.

Кроме того, вы получаете повышенную номинальную мощность при использовании ходового винта. Это связано с большей площадью поверхности.

Принцип работы подстроечного потенциометра

Подстроечный потенциометр имеет те же принципы работы, что и стандартный потенциометр. Во-первых, концевые штифты или клеммы остаются в фиксированном положении на всем протяжении. Затем дворник смещается по металлической полосе при повороте ручки подстроечного потенциометра.

Кроме того, если вы повернете стеклоочиститель так, чтобы он остановился рядом с подключенным к нему конечным выводом, сопротивление будет меньше. Это связано с тем, что путь тока теперь короче. Точно так же, если дворник поворачивается и упирается далеко от концевых штифтов, сопротивление увеличивается.

2. Конфигурация контактов тримпота

В качестве регулировочного потенциометра он имеет три контакта. Эти три контакта имеют определенные конфигурации для разных целей, и их функции различаются в зависимости от того, как вы фиксируете их в силовых соединениях.

• Фиксированная клемма 1 (по часовой стрелке) : Это одна из фиксированных точек на подстроечном потенциометре, подключенная к одной точке переменного резистора.
• Клемма 2 (стеклоочиститель): Это то, что соединяется с регулируемой ручкой на потенциометре. Это помогает обеспечить различное сопротивление при регулировке. Он подключается к светодиоду или другим компонентам вывода}.
• Фиксированная клемма 3 (против часовой стрелки) : При этом у вас есть еще одна фиксированная точка, которая образует другую клемму резистивного материала.

(Распиновка тримпота со всеми тремя выводами)

3. Как подключить тримпот?

Для использования подстроечного потенциометра необходимо выполнить правильные соединения. Это включает в себя настройку его в токовых цепях и правильное размещение контактов на вашей печатной плате.

Для размещения контактов вы подключаете контакты CW и CCW к клемме заземления и положительному напряжению питания соответственно. Вы делаете это, размещая и устанавливая контакты непосредственно на макетной плате или перфокарте. По сути, вы получаете переменное напряжение в качестве выхода на клемме потенциометра подстройки.

Однако, если вы хотите изменить выходное напряжение, есть ручка, которую вы включаете подстроечным потенциометром. Вы найдете эту ручку управления сбоку или сверху миниатюрного устройства. В свою очередь, сопротивление в цепи изменяется при повороте этого винта на дворнике.

(Винтовой потенциометр, используемый для калибровки электроники)

4. Является ли Trimpot таким же, как потенциометр?

Ответ НЕТ. Во-первых, подстроечные потенциометры не являются обычными резисторами. Таким образом, у них есть уникальные рабочие схемы. Тем не менее, они различаются по способу подключения к источнику питания.

Предустановленные потенциометры имеют меньшие размеры, чем потенциометр. Следовательно, это позволяет монтировать их на печатную плату или перфорированную плату.

По умолчанию тримпоты не предназначены для управления пользователями. Их основная функция заключается в калибровке или точной настройке электронного устройства после изготовления, в отличие от стандартного потенциометра, который позволяет изменять сопротивление в цепи.

5. Применение подстроечного потенциометра

Подстроечные потенциометры являются важными электронными компонентами как аналоговых схем, так и схем усилителя. Чтобы упомянуть некоторые из них, некоторые схемы управления напряжением и током приложений включают в себя;

• Цепи управления или настройки.
• Датчики температуры.
• Регулировка звука с помощью ручек регулировки громкости в магнитолах.
• Функционирует как механизм аналогового ввода для ручек управления.

(Подстроечный потенциометр в основном применяется для управления звуком)

Заключительные слова

В заключение, подстроечный потенциометр по-прежнему является типом потенциометра. Хотя он построен по-другому, он в первую очередь регулирует сопротивление в токовых цепях. Таким образом, он классифицируется как переменный резистор.

Однако подстроечный потенциометр предназначен для точной настройки и калибровки. Следовательно, он имеет ограниченный цикл поворота. Для получения дополнительной информации о предустановленном потенциометре и его подключении свяжитесь с нами.

Конструкция, работа, типы и применение

Подстроечные резисторы также называются подстроечными потенциометрами или переменными резисторами, которые позволяют вручную точно настраивать сопротивление в цепи. Они часто используются для калибровки в таких приложениях, как усилители и радиоприемники, чтобы убедиться, что выход схемы максимально приближен к идеальному уровню. В этой статье мы обсудим все, что вам нужно знать об удивительных маленьких компонентах, таких как подстроечный резистор и как они работают, как они производятся и как вы можете использовать их в своих проектах.

Подстроечный резистор — это резистор, сопротивление которого можно отрегулировать или «подрезать» до точного значения путем поворота винта. Этот тип резистора часто используется в цепях, поскольку он позволяет регулировать характеристики схемы. Регулировка выполняется с помощью инструмента, например отвертки, для поворота циферблата или ручки на устройстве. Подстроечный резистор , символ , показан ниже.

Подстроечный резистор Символ

Подстроечные резисторы обычно изготавливаются как однооборотные или многооборотные компоненты и могут регулироваться сверху или сбоку. Многооборотные триммеры могут использоваться с автоматическим испытательным оборудованием (ATE), а также доступны с функциями предотвращения вращения, которые предотвращают случайное изменение настройки. Подстроечные резисторы
обычно используются в приложениях, где необходимо выполнить регулировку во время производства или где необходимо компенсировать влияние производственных допусков в течение срока службы продукта.

Распиновка подстроечного резистора

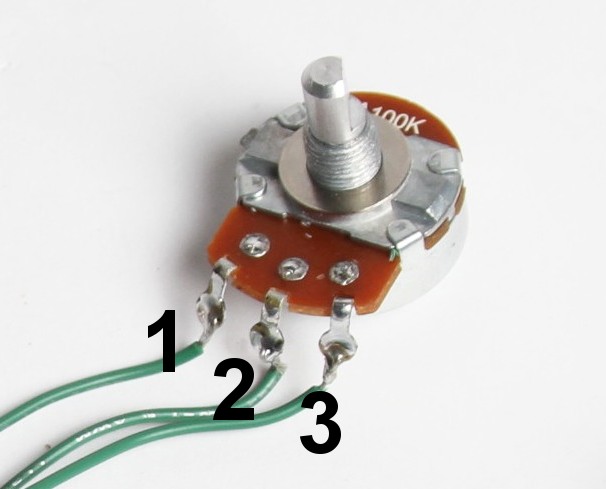

Этот резистор имеет три контакта, каждый из которых и его функция описаны в следующей конфигурации выводов.

Схема выводов

• Контакт 1 (против часовой стрелки): Этот контакт просто подключается к одной из клемм резистивной дорожки.
• Контакт 2 (очиститель): Этот контакт перемещается для получения переменного напряжения.
• Контакт 3 (по часовой стрелке): Этот контакт просто подключается к оставшейся клемме резистивной дорожки.

Характеристики и характеристики

Особенности и характеристики подстроечного резистора модели описаны ниже.

• Подстроечный резистор представляет собой металлокерамический/многооборотный/герметичный/промышленный резистор.
• Конструкция шевронного уплотнения.
• Доступная упаковка: лента и катушка.
• Доступный тип аппаратного обеспечения — монтаж.
Соответствует
• RoHS.
• Типичное значение сопротивления этого резистора находится в диапазоне от 10 Ом до 2 МОм.
• Допустимое отклонение сопротивления составляет ±10%.
• Сопротивление изоляции 500 В постоянного тока.
• Диэлектрическая прочность находится в диапазоне от 350 до 900 В переменного тока.
• Эффективный ход составляет 25 оборотов.
• Диапазон рабочих температур от -55℃ до +125℃.

Конструкция подстроечного резистора

Основной корпус резистора содержит полоску из проводящего материала, которая перемещается при повороте. Это движение физически изменяет сопротивление резистора, увеличивая или уменьшая степень контакта между проводником и поверхностью, на которой он опирается. Затем это изменяющееся сопротивление можно использовать для управления электрическими сигналами или компонентами в цепях.

Конструкция подстроечного резистора

Корпус резистора состоит из трех основных частей:

Фиксированная клемма

Эта клемма обычно закрепляется на месте и не двигается при регулировке резистора. Он подключен к внешней части цепи, которая подает питание или электрические сигналы.

Подвижный терминал

Этот терминал крепится к регулировочному валу, который можно поворачивать для микрорегулировки. Он также подключается к внешней части схемы, которая получает питание или сигналы от другого компонента схемы.

Резистивный элемент

Этот элемент устанавливается внутри резистора и соединяет обе клеммы вместе. Он обеспечивает сопротивление между двумя клеммами и может регулироваться поворотом подвижной клеммы.

Как правило, они небольшого размера и имеют большие значения сопротивления. Большинство из них являются компонентами для поверхностного монтажа, хотя некоторые версии для сквозных отверстий все еще доступны. Они также могут быть герметизированы для использования в суровых условиях или закрыты защитным колпачком для предотвращения нежелательной регулировки.

Существует множество различных типов подстроечных резисторов, различающихся по размеру, значению сопротивления, номинальной мощности и степени защиты от воздействия окружающей среды.

Типы подстроечных резисторов

Ниже приведены наиболее распространенные типы подстроечных резисторов:

Однооборотные подстроечные резисторы

У них есть винт, который поворачивается примерно на 300 градусов в любом направлении для регулировки значения сопротивления. Этот тип резистора имеет диапазон сопротивления от 10 Ом до 1 МОм и может регулироваться с шагом до 0,01 Ом. Он может выдерживать мощность до 1 Вт.

Однооборотный подстроечный резистор

Многооборотный подстроечный резистор

Они работают как однооборотные подстроечные резисторы, за исключением того, что они имеют несколько витков — обычно пять — для расширения диапазона регулировки (50 Ом–1 МОм). Их также можно регулировать с шагом в 0,01 Ом, но они могут работать только с мощностью 0,25 Вт, что делает их менее мощными, чем однооборотные триммеры.

Многооборотный подстроечный резистор

Подстроечные резисторы для поверхностного монтажа

Подстроечные резисторы для поверхностного монтажа представляют собой тип подстроечного потенциометра, который был специально разработан для поверхностного монтажа на печатной плате. Они используются в приложениях, где необходимо регулировать напряжение или ток, а их небольшой размер делает их подходящими для небольшого электрического оборудования, такого как мобильные телефоны.

Подстроечный резистор для поверхностного монтажа

Как правило, эти резисторы имеют три контакта, которые подключаются к трем клеммам регулируемого резистора. Помимо этих трех контактов, на резисторе есть еще три контакта, которые можно подключить к схеме. Это дает шесть возможных способов подключения резистора, но только один способ дает правильное сопротивление.

Подстроечный резистор Принцип работы

Принцип работы этого резистора очень прост. Элемент сопротивления представляет собой тонкую пленку, нанесенную на изолятор. Если контактный конец тонкой пленки прижат к внешнему соединительному штырю, через него может проходить ток, но если он не прижат, ток течь не может.

Как используются подстроечные резисторы?

Подстроечные резисторы используются в основном, когда точное значение сопротивления компонента неизвестно или не может быть определено до того, как схема будет собрана и включена. Например, если вы добавляете усилитель в свою схему, вам может потребоваться отрегулировать значение сопротивления вашего резистора, чтобы избавиться от любого фонового шума или статического электричества.

Схема подстроечного резистора

Как правило, это переменный резистор, доступный в виде потенциометра (потенциометра), известного как подстроечный резистор. Этот компонент включает в себя три контакта, но его можно использовать как двухконтактный резистор, подключив движок к одному из оставшихся контактов, в противном случае просто используя два контакта.

Простая схема светодиодов подстроечного резистора или переменного резистора показана ниже. Когда только два вывода, этот резистор используется как ножка стеклоочистителя и внешняя ножка, затем он работает как реостат, в противном случае — переменный резистор с 2 клеммами. Таким образом, в этой схеме необходимо использовать потенциометр для изменения сопротивления вместо использования делителя напряжения. Поэтому в этой схеме в качестве двухвыводного переменного резистора используется подстроечный резистор.

Простая светодиодная схема с переменным резистором

Необходимые электронные компоненты этой схемы в основном включают батарею, переменный резистор, резервный резистор и светодиод. Соединения цепей могут быть выполнены следующим образом с использованием этих компонентов.

В приведенной выше схеме, как только мы повернем потенциометр до меньшего значения сопротивления, на светодиод будет подаваться экстремальный ток. Таким образом, дополнительный резистор или резервный резистор используется последовательно с потенциометром для управления током, протекающим к светодиоду. Как правило, диапазон потенциометров составляет от 0 Ом до максимального, 9 Ом.0003

Например; светодиод красного цвета с батареей 9 В и Vf = 2 В и батареей 9 В. Если триммер установлен на 50 Ом, то мы будем иметь ток I=7В/50Ом=140мА, что далеко за порогом 20-30мА светодиода. Точно так же, если потенциометр установлен на 0 Ом и резервный резистор не используется, светодиод перегорит.

Преимущества

К преимуществам подстроечного резистора относятся следующие.

• Основным преимуществом этих резисторов является то, что они обеспечивают высокую степень точности.
• Небольшой размер и широкие возможности настройки.
• Можно получить точное значение сопротивления.
• Значения допуска высокого сопротивления.
• Значение сопротивления можно регулировать во время работы цепи.
• Они могут выдерживать высокие температуры и имеют длительный срок службы.
• Они не требуют использования специальных инструментов для регулировки, а стоимость подстроечных резисторов ниже по сравнению с другими типами регулируемых резисторов.

Недостатки

К недостаткам подстроечного резистора относятся следующие.

• Они не подходят для приложений с высокой мощностью, поскольку номинальная мощность обычно составляет менее 1 Вт.
• Регулировку должен выполнять только обученный персонал, так как повторная регулировка может повредить резистор.
• Кроме того, не предусмотрена блокировка сопротивления после его регулировки.
• Еще одним недостатком является то, что их можно регулировать только вручную с помощью отвертки, что может быть не так удобно, как использование ручки управления на панели.

Подстроечные резисторы Применение

Подстроечные резисторы применяются в следующих случаях.

• Наиболее распространенным типом подстроечного резистора или подстроечного потенциометра является однооборотный подстроечный потенциометр. Это связано с их небольшими размерами и простотой использования.
Регуляторы
• можно использовать для регулировки яркости света, регулировки громкости аудиооборудования или любых других функций, где в цепи требуется регулируемое электрическое сопротивление.
• Они используются в качестве регулируемых делителей напряжения и используются в различных приложениях. Одним из примеров является электронный тюнер для телевизора. При смене канала генератор сигналов посылает напряжение на тюнер.
• Еще одно применение — звуковое оборудование, такое как стереосистемы и радиоприемники. Этот резистор позволяет пользователям регулировать базовую или высокую частоту, чтобы они могли получать звук в предпочтительном для них тоне.
• Они также используются в медицинском оборудовании, таком как аппараты для диализа, где они помогают обеспечить точные измерения уровня жидкости внутри оборудования.
• В радиочастотных (РЧ) приложениях они используются для настройки резонансной частоты катушек индуктивности и конденсаторов. Их также можно использовать для регулировки усиления или фазового сдвига усилителей и генераторов.
• Его также можно использовать для согласования импедансов в линиях передачи, например, используемых в источниках питания и кабелях.

Итак, это все, что касается обзора подстроечного резистора. Иногда их также называют подстроечными потенциометрами, подстроечными потенциометрами или своего рода регулируемым потенциометром или переменным резистором. Как правило, крошечный винт на резисторе используется для регулировки сопротивления.
