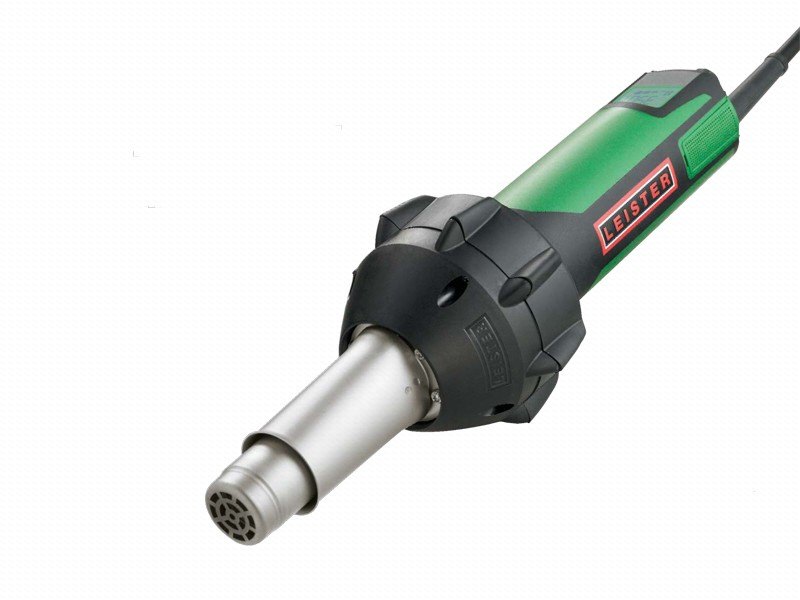

Ручной аппарат горячего воздуха TRIAC ST (Триак ST) LEISTER (Ляйстер) 141.227
Ручной аппарат горячего воздуха TRIAC ST (Триак ST) LEISTER (Ляйстер) 141.227Поделиться
Сделано в Швейцарии
Сервисные центры
Учебный центр
Удобная и быстрая доставка
- Описание
- Характеристики
- Области применения
- Видео (4)
- Модификации
- Комплектующие
- Доп оборудование
- Скачать
Описание
Ручной аппарат горячего воздуха TRIAC ST предназначен для сварки и обработки пластмасс и полимеров.
Отличается удобством в применении, надежностью и универсальностью. Легкий, идеально сбалансированный аппарат с эргономичной рукояткой станет незаменимым помощником при решении самых различных задач, как при работах в помещении, так и под открытым небом.
Используется для следующих видов сварки пластмасс:
- Сварка внахлест;
- Сварка с помощью сварочного прутка;
- Прихватка.
Отличительные особенности:
- Эргономичный: благодаря двухкомпонентной рукоятке и идеально сбалансированной конструкции надежно лежит в руке и обеспечивает оптимальную работу в самых тяжелых условиях;
- Легкий: TRIAC ST весом менее 1 кг, даже легче своего предшественника;
- Удобный: защитная трубка с активным охлаждением для повышенной эксплуатационной надежности;
- Автоматическое отключение угольных щеток (защита коллектора) и защита нагревательного элемента;
- Новые воздушные фильтры: с обеих сторон можно без труда извлечь и почистить, что обеспечивает оптимальный проток воздуха и максимальную готовность к работе;
- Надежность: аналогично TRIAC S, TRIAC ST демонстрирует простоту в управлении, надежность в работе и швейцарское качество.
Высокотемпературные технологии:
- Горячее формование;
- Активирование;
- Сушка;
- Удаление краски, лака и клея;
- Усадка.
Предыдущие модификации:

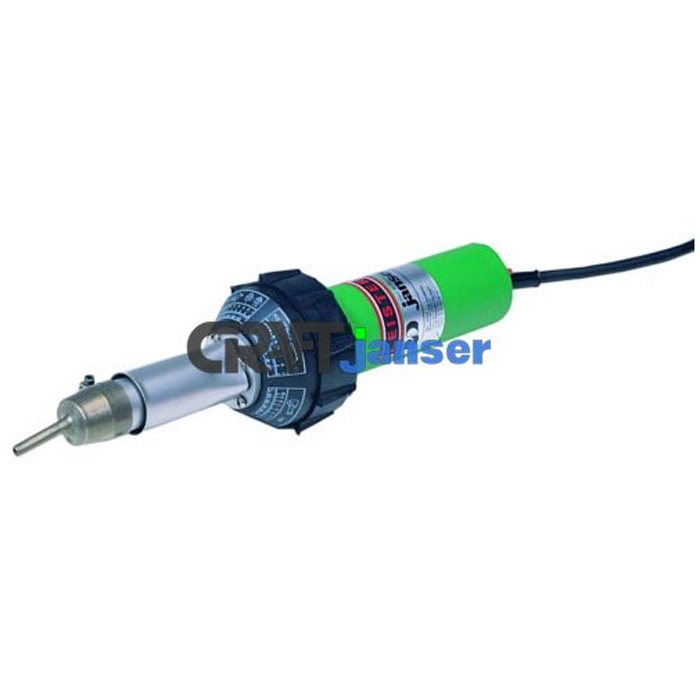

TRIAC BT (Триак BT) предшественник ручного аппарата горячего воздуха TRIAC ST (Триак ST).
TRIAC BT SET (Триак BT SET ) предшественник ручного аппарата горячего воздуха TRIAC ST (Триак ST). В настоящее время он также снят с производства.
Несмотря на то, что компания больше не производит данные аппараты горячего воздуха, специалисты нашего сервисного центра могут провести профилактику и отремонтировать их.
В случае необходимости, Вы также можете приобрести для TRIAC BT и TRIAC BT SET запчасти, дополнительное оборудование и комплектующие.
Услуги
Авторизованные сервисные центры
Оказывают полный спектр услуг для клиентов по техническому, гарантийному обслуживанию и ремонту всего оборудования Leister.
Испытательная лаборатория
Проводит испытания при аттестации сварочного оборудования, экспертизу изделий из термопластов и их сварных соединений.
Факторинг и лизинг
Для приобретения профессионального оборудования Leister Вам не потребуется выплачивать его полную стоимость сразу в момент приобретения.
Занимается вопросами обучения персонала, задействованного в сварке пластмассовых конструкций, баннерных и тентовых тканей, полимерных кровельных покрытий, гидроизолирующих покрытий и мембран.
Характеристики
Гарантия | 1 год |
Расход воздуха при t 20 град С, л/мин1 | 240 |
Вид работ | Сварка |
Габариты, мм | |
Класс защиты | 2 |
Посадочный диаметр сопла, мм | 32 |
Температура воздуха, t град С | 40-700 |
Вес, кг | 1 |
Мощность, кВт | 1.6 |
Частота, Гц | 50/60 |
Напряжение, В | 230 |
Уровень шума, дБ | 67 |
Область применения | Сварка гидроизолирующих покрытий и геомембран, Усадка с помощью горячего воздуха, Сварка и восстановление автопластика, Сварка полимерных кровельных покрытий, Сварка полимерных напольных покрытий, линолеума, Сварка конструкций из полимерных материалов, Технологические процессы с использованием горячего воздуха, Сварка полимерных технических тканей |
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
Области применения
Фены и аппараты для сварки полимерных технических тканей (ПВХ пленок, тентов, баннеров)
Термоусадочное оборудование для упаковки в пленку, усадки трубок и колпачков
Аппараты для сварки линолеума и других полимерных напольных покрытий
Фены и инструменты для ремонта бамперов и другого автопластика
Промышленные нагреватели воздуха, тепловентиляторы для технологических процессов горячего воздуха
Аппараты для сварки геомембран ПВХ и гидроизолирующих покрытий
Модификации
|
Ручной аппарат горячего воздуха TRIAC ST (Триак ST) насадки навинчиваются LEISTER (Ляйстер) 144. |
||||||||||||||||||||||||||||||||||
|
Быстрый просмотр |
Ручной аппарат горячего воздуха TRIAC ST (Триак ST) насадки навинчиваются LEISTER (Ляйстер) 144.013 Артикул: 144.013 Легкий ручной аппарат горячего воздуха TRIAC ST для сварки и обработки пластмасс и полимеров.
Характеристики Отложить В отложенных |
|||||||||||||||||||||||||||||||||
013
6
Комплектующие
|
586Доп оборудование
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
| ||||
|
993
5 х 12 мм для наварки профиля в углах при укладке линолеума (насаживается на стандартную) 107.139
997
976
972
160
382
324
314
307
326
622
982
123
125
188
133
129
009
470
535
487
874
876
986
666
7 мм) 113.670
431
прутка D-4 мм с зауженным выходом (насаживается на стандартную) 105.432
прутка D-5 мм с зауженным выходом (насаживается на стандартную) 105.433Скачать
Инструкция по эксплуатации 1,7 мб
Каталог оборудования 1,1 мб
Сварка напольных покрытий (обзор оборудования) 2,6 мб
Экструдеры и ручные аппараты горячего воздуха, обзор 4,6 мб
Каталоги продукции Печатная версия
