Генератор сигналов высокочастотный: Генератор сигналов высокочастотный Г4-222 купить по низким ценам в интернет-магазине, характеристики, описание — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Госреестр 8777-13: Генераторы сигналов высокочастотные Г4-158

Применение

Генераторы сигналов высокочастотные Г4-158 (далее — генераторы) предназначены для воспроизведения высокочастотных сигналов.

Подробное описание

Конструктивно генераторы выполнены в виде переносного прибора настольного типа.

Большинство функциональных узлов генератора размещено на печатных платах и расположено в экранированном отсеке. Подача питающих напряжений, сигналов управления в экранированный отсек и вывод информационных сигналов из экранированного отсека осуществляется через устройство соединительное, выполненное на основе двухзвенных фильтров.

Печатные платы выпрямителя и усилителя — стабилизатора входят в состав блока питания. Аттенюатор выполнен в виде самостоятельного встроенного блока.

Основой генератора Г4-158 является генератор высокой частоты (ВЧ), генерирующий синусоидальный сигнал в диапазоне частот от 10 до 100 МГц. Перестройка генератора ВЧ производится посредством коммутации четырех контуров и плавной перестройки их.

Установка и синхронизация частоты генератора ВЧ осуществляется посредством устройства поиска и кольца автоподстройки (ФАП), элементы которой размещены на платах делителя программируемого и детектора фазового. В регистр частоты на плате делителя программируемого переписывается число с регистра частоты на плате устройства управления, соответствующее устанавливаемой частоте.

По окончании процесса поиска и синхронизации генератор ВЧ вырабатывает сигнал, по частоте соответствующий числу, записанному в регистр частоты и синхронизированный с опорной частотой генератора опорной частоты (ГОЧ).

Сигнал с выхода генератора ВЧ поступает на плату фильтров. На плате фильтров посредством трех фильтров нижних частот (ФНЧ) осуществляется формирование сигнала на поддиапазонах от 1 до 10 МГц; от 0,1 до 1 МГц; от 0,01 до 0,1 МГц.

Далее сигнал ВЧ поступает на плату усилителя-модулятора. На плате усилителя-модулятора сигнал ВЧ усиливается по мощности, регулируется плавно в пределах от 0 до минус 5 дБ, стабилизируется по уровню, модулируется по амплитуде в режиме работы генератора с амплитудной модуляцией (АМ).

Амплитудная модуляция сигнала в генераторе может осуществляться либо от внутреннего генератора низкой частоты с частотой 1 кГц, либо от внешнего сигнала источника сигнала низкой частоты.

Сигнал ВЧ с платы усилителя-модулятора снимается с выхода усилителя ВЧ, который подключен к повторителю одного из каналов. Этот сигнал ВЧ поступает на аттенюатор и через аттенюатор на калиброванный выход генератора. Аттенюатор осуществляет регулирование уровня сигнала ВЧ на выходе генератора на 115 дБ ступенями через 5 дБ.

Рабочие условия применения генератора соответствуют требованиям, установленным для приборов группы 4 ГОСТ 22261-94 с диапазоном рабочих температур окружающей среды от минус 10 до плюс 50 °С.

Внешний вид генератора приведен на рисунке 1.

Пломбирование генератора производится двумя мастичными пломбами, которые расположены на задней панели в местах крепления верхней и нижней крышек. Места пломбировки генератора приведены на рисунке 2.

Технические данные

Диапазон частот от 0,01 до 99,999 МГц.

Запас по краям диапазона не менее 0,002 %.

Пределы допускаемой основной погрешности установки частоты:

± 0,01 % по истечении времени установления рабочего режима в нормальных и рабочих условиях;

± 0,001 % после времени самопрогрева 1 ч в нормальных условиях.

Нестабильность частоты сигнала при неизменных внешних условиях за любой выбранный произвольно пятнадцатиминутный интервал времени после самопрогрева 1 ч при работе в нормальных условиях и при неизменном напряжении питания в пределах ±110-5

Пределы регулировки выходного напряжения в режиме «НГ» на нагрузках (50±0,5) Ом и (75±0,75) Ом от 10-6 до 2 В.

Регулировка проводится ступенями через 1 дБ от 0 до минус 119 дБ, плавно в пределах

1 дБ и ступенью на плюс 6 дБ.

Пределы допускаемой основной погрешности установки опорного уровня выходного напряжения 1,0 В на нагрузках (50±0,5) Ом и (75±0,75) Ом ±1 дБ после времени установления рабочего режима.

Пределы допускаемой основой погрешности установки ослабления ступенчатого аттенюатора ±1 дБ после времени установления рабочего режима.

Нестабильность опорного уровня выходного напряжения при неизменных внешних условиях и неизменном напряжении питания за любые 15 минут работы после самопрогрева генератора в течение 1 ч в пределах ±0,1 дБ.

Номинальное значение выходного сопротивления генератора по калиброванному выходу 50 Ом (разъем типа III по ГОСТ 13317-89). Коэффициент стоячей волны по напряжению калиброванного выхода КСВН на частотах свыше 30 МГц не более 1,2.

Содержание каждой из гармоник несущей частоты в режиме «НГ» по отношению к уровню сигнала несущей частоты на основном выходе генератора не более минус 30 дБ и не более 25 дБ при работе генератора в режиме «+6 дБ» (2 В).

Паразитная амплитудная модуляция выходного сигнала генератора в режиме «НГ» в полосе частот от 30 Гц до 20 кГц не более 0,1 %.

Величина спектральной плотности амплитудных шумов в выходном сигнале при отстройке от несущей на 100 кГц не более минус 135 дБ/Гц до 10 МГц и не более минус 140 дБ/Гц свыше 10 МГц.

Выходное напряжение на некалиброванном выходе генератора на полной нагрузке (50±5) Ом не менее 0,5 В и не более 1,5 В.

Частота внутреннего источника модуляции в режиме «АМ» 1000 Гц.

Частота внешнего источника модуляции в режиме «АМ» от 30 до 20000 Гц.

Пределы допускаемой погрешности частоты внутреннего модулирующего источника ±10 %.

Пределы регулировки коэффициента АМ от 0 до 99 %.

Пределы допускаемой основной погрешности установки коэффициента АМ на модулирующей частоте 1000 Гц при коэффициенте АМ от 5 до 90 % — ±5 %.

Пределы допускаемой погрешности установки коэффициента АМ в диапазоне модулирующих частот ±10 %.

Коэффициент гармоник огибающей АМ сигнала не более 3 % при коэффициенте модуляции до 90 %.

Паразитная девиация частоты в режиме «АМ» при коэффициенте АМ равной 30 % и частоте модуляции (1000±100) Гц не более 110-6Гн+60 Гц, где f -установленное значение несущей частоты, Гц.

Пределы допускаемой погрешности установки опорного уровня выходного напряжения в режиме «АМ» ±1 дБ.

В генераторе обеспечивается дистанционное управление установкой частоты, величиной выходного напряжения, коэффициентом АМ и режимами работы «НГ», «ВНУТР АМ», «ВНЕШН АМ» управляющими сигналами в двоичном коде 1-2-4-8 с разъема дистанционного управления.

Параметры питания: напряжение переменного тока (220±22) В частотой (50±0,5) Гц и (115±5,75) В частотой от 372 до 412 Гц с содержанием гармоник до 5 %.

Время установления рабочего режима 15 минут.

Время непрерывной работы не менее 16 ч.

Электрическая изоляция цепи генератора должно выдерживать без пробоя испытательное напряжение переменного тока 50 Гц с среднеквадратическим значением напряжения 1500 В в нормальных условиях и 900 В — в условиях повышенной влажности.

Электрическое сопротивление изоляции между сетевыми выводами и корпусом генератора не менее:

— 20 МОм в нормальных условиях применения;

— 5 МОм при повышенной температуре окружающего воздуха;

— 2 МОм при повышенной относительной влажности окружающего воздуха. Потребляемая мощность не более 60 В А.

Средняя наработка на отказ не менее 6000 ч.

Габаритные размеры (длина х высота х ширина) не более (340*175×320) мм.

Масса не более 10,5 кг.

Рабочие условия эксплуатации:

— температура окружающей среды от минус 10 до плюс 50 оС;

— относительная влажность воздуха до 93 % при температуре плюс 40 оС.

Утвержденный тип

Знак утверждения типа наносится на лицевую панель генератора методом шелкогра-фии и типографским методом на титульные листы эксплуатационной документации.

Комплект

Комплект поставки генераторов приведен в таблице 1.

Таблица 1

Наименование, тип	Обозначение	Кол. шт.	Примечание
1 Генератор сигналов	вР3.260.018	1
высокочастотный Г4-158
2 Руководство по эксплуатации:		1
— часть 1.	вР3.260.018РЭ
— часть 2	вР3.260.018РЭ1	1
3 Формуляр	вР3. 260.018ФО	1
4 Комплект комбинированный в
составе:
— кабель соединительный ВЧ	ЯНТИ.685671.019-10	1	По отдельному заказу
— кабель соединительный ВЧ	ЯНТИ.685671.002	1
— кабель соединительный ВЧ	НЭЕ4.851.474-25	1	По отдельному заказу
— шнур соединительный	ЯНТИ.685631.006	1
— переход	вР2.236.004	1	По отдельному заказу
— переход коаксиальный Э2-114/3	ЕЭ2. 236.132	1
— съемник	ЕЦ8.896.005	1	По отдельному заказу
— аттенюатор резисторный	ЕЦ2.243.064-01	1
фиксированный
— узел печатный	вР5.282.524	1	По отдельному заказу
— вставка плавкая	ОЮ0.481.005 ТУ	5
ВП2Б-1 В-2,0 А 250 В
— коробка	ЕЦ4.180.186-02	1	Для ЗИП
5 Ящик укладочный	ЕЦ4.161.652-02	1

Информация о поверке

осуществляется по документу вР3. 260.018РЭ1 (Часть 2. Поверка) «Генератор сигналов высокочастотный Г4-158. Руководство по эксплуатации», утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 01 июля 2013 г.

Основные средства поверки:

— вольтметр универсальный цифровой В7-34, разрешающая способность 10 мкВ, диапазон измерений до 27 В, пределы допускаемой относительной погрешности ±0,1 %;

— вольтметр переменного тока диодный компенсационный В3-49, диапазон частот от 0,01 МГц до 100 МГц, пределы измерения от 1 до 2 В, пределы допускаемой относительной погрешности ±1,7 %;

— частотомер электронно-счетный Ч3-64, диапазон частот от 0,01 МГц до 100 МГц, пределы допускаемой погрешности ±3 10-6;

— установка для измерения ослабления и фазового сдвига образцовая ДК1-16, диапазон частот от 0,01 до 100 МГц, диапазон измерений от 0 до 120 дБ, пределы допускаемой абсолютной погрешности ±0,17 дБ;

— измеритель модуляции вычислительный СК3-45, диапазон частот от 0,1 до 100 МГц, пределы допускаемой относительной погрешности измерения ±5 %;

— измеритель коэффициента АМ вычислительный СК2-24, диапазон частот от 0,01 до 100 МГц, пиковое значение коэффициента АМ от 5 до 90 %, пределы допускаемой погрешности измерения коэффициента АМ ±1,7 %;

— измеритель нелинейных искажений автоматический С6-11, диапазон частот от 0,03 до 20 кГц, диапазон измерений коэффициента гармоник от 0,5 до 3 %, собственный коэффициент гармоник не более 0,2 %;

— измеритель КСВН панорамный РК2-47, диапазон частот от 30 до 100 МГц, пределы допускаемой относительной погрешности ±10 %;

— генератор сигналов низкочастотный Г3-118, диапазон частот от 30 Гц до 20 кГц, выходное напряжение от 0,1 до 1,5 В, коэффициент гармоник не более 0,2 %.

Методы измерений

Сведения о методиках (методах) измерений приведены в документе «Генератор сигналов высокочастотный Г4-158. Руководство по эксплуатации» вР3.260.018РЭ.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным Г4-158

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 9788-89 Генераторы сигналов измерительные. Общие технические требования и методы испытаний.

вР3.260.018ТУ. Генератор сигналов высокочастотный Г4-158. Технические условия.

Генератор сигналов высокочастотный Г4-151

Генератор сигналов высокочастотный Г4-151 с амплитудной, частотной и импульсной модуляцией предназначен для настройки, регулировки и испытаний радиотехнических устройств и средств связи радиовещательного и метрового диапазона частот.

Область применения

Генератор сигналов обеспечивает измерение частотных и амплитудных характеристик различных приемных устройств, реальной чувствительности, избирательности и кривой верности. Генератор может служить источником сигнала с различными видами модуляции и использоваться в качестве гетеродина при различных преобразованиях частоты.

Генератор Г4-151 предназначен для работы в поверочных органах, ремонтных мастерских, в том числе и подвижных лабораториях и цехах.

Основная область применения – радиосвязь, радиовещание, в том числе стереовещание, радиолокация, телеметрическая связь.

Условия эксплуатации

Рабочие условия эксплуатации генератора сигналов Г4-151 следующие:

температура окружающей среды от -10 до +50°C;
напряжение сети 220 (±22) В частотой 50 (±0,5) Гц и (115 (±5,75) В частотой 400⁺²⁸_-12 Гц, с содержанием гармоник до 5%.

Технические характеристики
Параметры		Значения
Частотные параметры
Диапазон частот		1. ..512 МГц
Дискретность в диапазоне частот		0,1…1 кГц
Погрешность установки частоты в режиме СИНХР		±1*10^-5 fн
Нестабильность частоты за 15 мин после 1 часа самопрогрева в режиме СИНХР		±1*10^-5 fн
Параметры выходного напряжения
Пределы изменения выходного напряжения		1*10^-7…1 В
Погрешность установки опорного значения выходного сигнала 0,1 В		±1 дБ
Погрешность установки ослабления		±1 дБ
Паразитная AM в полосе 0,3…3,4 кГц (в режиме НК)		0,1%
Паразитная ЧМ в полосе 0,3…3,4 кГц (в режиме НК)		(1*10^-7 fн+5) Гц
Нестабильность выхода за 15 минут после 1 часа самопрогрева		±1 дБ
Параметры модуляции
Пределы регулировки коэффициента АМ		0. ..90%
Погрешность установки коэффициента АМ		5…10%
Диапазон частот внешнего модулирующего сигнала		30…60000 Гц
Пределы изменения девиации частоты в диапазоне 10…512 МГц		1…100 кГц
Погрешность установки девиации частоты		10%
Внешняя импульсная модуляция:
длительность импульсов		0,3…1000 мкс
частота следования		0,05…10 кГц
ослабление сигнала в паузе		-40…-80 дБ
амплитуда импульсов		не более 5 В
Коэффициент гармоник огибающей в диапазоне модулирующих частот 0,05. ..20 кГц		3%
Коэффициент гармоник огибающей при девиации 50…100 кГц		3%
Коэффициент гармоник при Fм=1кГц на частотах 70 и 100 МГц:	при девиации 50 кГц	не более 0,5%
	на частоте 10,7 МГц	не более 1%
Внутренняя модуляция МЕАНДР		1 кГц
Прочие параметры
Сопротивление нагрузки		50 Ом
Интервал рабочих температур		-10…50°С
Питание от:
от сети 50 Гц		220 В ±10%
от сети 400 Гц		115 В ±5%
Потребляемая мощность		80 В·А
Габаритные размеры		320 x 175 x 330 мм
Масса		13 кг
Время непрерывной работы		16 ч
Средняя наработка на отказ		5000 ч
Технический ресурс		10000 ч
Средний срок службы		15 лет

Комплект поставки

Генератор высокочастотный Г4-151 выпускается в трех вариантах комплектности. Вид комплектности оговаривается при заказе генератора.

ВЧ-генератор сигналов с частотомером — RadioRadar

В журнале «Радио», 1997, № 6 на с. 48 и 49 было опубликовано в рубрике «За рубежом» описание «Простого широкополосного генератора сигналов ВЧ», которое меня заинтересовало. Собранный по схеме из этой статьи генератор работал без замечаний, поддерживая определённый уровень сигнала на выходе почти независимо от частоты. Чтобы превратить изготовленную плату в полноценный сигнал-генератор, нужно было поместить её в корпус и проградуировать шкалу переменного конденсатора, но руки до этого не дошли. Кроме того, очень трудно оказалось точно устанавливать необходимую частоту без частотомера.

Когда в продаже появились недорогие цифровые частотомеры, предназначенные для встраивания в различную аппаратуру, я решил объединить такой частотомер с уже готовым генератором. Кроме того, расширил возможности этого генератора, предусмотрев в нём амплитудную и частотную модуляцию выходного сигнала.

Схема прибора изображена на рис. 1. В качестве основного органа установки частоты в нём применён переменный конденсатор C1 с твёрдым диэлектриком от переносного приёмника. Дополнение его варикапом VD1 позволило осуществить плавную подстройку частоты и частотную модуляцию. Для повышения предельной генерируемой частоты предусмотрено отключение переменного конденсатора C1 выключателем SA1. При этом остаётся возможной перестройка генератора варикапом VD1.

Рис. 1. Схема прибора

Генератор модулирующего НЧ-сигнала собран на транзисторах VT5 и VT7. Его сигнал частотой 1 кГц через делитель напряжения из резисторов R3, R4 и конденсатор C3 поступает на переключатель SA3. В положении переключателя «ЧМ» модулирующий сигнал подан на варикап VD1, а в положении «АМ» — на затвор полевого транзистора VT4 через резисторы R11 и R17. Девиацию частоты в режиме ЧМ или глубину АМ регулируют переменным резистором R4.

Если вставить в гнездо XS1 штекер внешнего источника модулирующего сигнала, контакты этого гнезда разорвут цепь подачи сигнала внутреннего генератора НЧ и генератор ВЧ будет модулирован внешним сигналом. Если этот сигнал имеет пилообразную форму, то в режиме ЧМ генерируется ВЧ-сигнал качающейся частоты, который можно использовать для проверки и настройки полосовых фильтров.

Частотомер P1 — PLJ-8LED-RS (рис. 2). Он был приобретён в интернет-магазине. Его описание можно найти по адресу http://www.zL2pd. com/files/PLJ-8LED_Manual_ Translation_EN.pdf (30.10.17). Переключатель SA4 позволяет подключить вход частотомера к выходу генератора для измерения частоты его сигнала или к разъёму XW1, чтобы измерять частоту любого внешнего сигнала, поданного на этот разъём.

Рис. 2. Частотомер P1 — PLJ-8LED-RS

Переменным резистором R24 регулируют амплитуду ВЧ-сигнала на выходе генератора, но поскольку этот резистор находится под потенциалом плюсовой линии питания, сигнал подан с него на разъём XW2 через конденсаторы C13 и C18.

Генератор, частотомер и блок сетевого питания удалось уместить в общий корпус размерами 200х100х х40 мм. Расположение в нём плат и других деталей показано на рис. 3. В качестве источника постоянного напряжения 12 В можно использовать любой сетевой блок питания на это напряжение и ток не менее 0,3 А. Я применил готовую плату от ИБП. Различные готовые блоки питания можно использовать и отдельно, не помещая их в корпус генератора, и этим уменьшить размеры прибора.

Рис. 3. Расположение плат и других деталей в корпусе прибора

В генераторе ВЧ желательно использовать керамические конденсаторы с малым ТКЕ. Переключатели SA1, SA3, SA4 — движковые ПД9-1, подойдут и другие малогабаритные переключатели на два положения. Переключатель SA1 желательно установить поблизости от конденсатора C1. Переключатель поддиапазонов SA2 — SK 1P3T либо другой движковый или галетный на три положения.

Катушка L1 — 62 витка, L2 — 15 витков, L3 — 5 витков провода ПЭВ-2 диаметром 0,2…0,3 мм. Катушки L1 и L2 намотаны на каркасах, демонтированных с платы старой автомагнитолы. Каркас катушки L3 — пластмассовый диаметром 7 мм. Все они имеют ферромагнитные подстроечники. Варикап VD1 и конденсатор C2 постарайтесь разместить рядом с катушкой L3.

Переменный резистор R8 должен быть многооборотным, а R24 не должен быть проволочным. Гнездо XS1 — под аудиоштекер диаметром 3,5 мм, оснащённое внутренним выключателем. Разъёмы XW1 и XW2 — байонетные BNC или СР50-73Ф.

Все детали прибора размещены на листе фольгированного стеклотекстолита размерами 200×100 мм, который служит и лицевой панелью прибора (рис. 4).

Рис. 4. Лицевая панель прибора

Правильно собранный генератор начинает работать сразу. Однако его частотные поддиапазоны требуют «укладки». При этом возможно потребуется подбирать число витков катушек.

При переключателе SA2 в положении «1», максимальной ёмкости переменного конденсатора C1 и движке переменного резистора R8 в верхнем по схеме положении генерируемая частота должна быть около 400 кГц. Этого следует добиться, вращая под-строечник катушки L1. Если установить нужную частоту с помощью подстроеч-ника не удаётся, придётся менять число витков этой катушки. Увеличение их числа понизит частоту, а при его уменьшении она возрастёт. Получив нужную минимальную частоту, переведите ротор переменного конденсатора C1 в положение минимальной ёмкости, а напряжение управления варикапом VD1 сделайте максимальным, переведя движок переменного резистора R8 в нижнее положение. Прочитайте на табло частотомера значение верхней частоты первого поддиапазона.

Далее переведите переключатель SA2 в положение «2» и вновь установите максимальную ёмкость переменного конденсатора C1 и минимальное напряжение на варикапе VD1. Подстро-ечником катушки L2 и подбором числа её витков добейтесь, чтобы генерируемая частота стала равной уже известной верхней частоте первого поддиапазона. При минимальной ёмкости пере-менного конденсатора и максимальном напряжении на варикапе измерьте максимальную частоту второго поддиапазона. Аналогичным образом, переведя переключатель SA2 в третье положение, «уложите», изменяя индуктивность катушки L3, и третий, самый высокочастотный поддиапазон. Ещё боль-шую частоту генерации в этом поддиапазоне можно получить, отключив выключателем SA1 переменный конденсатор C1 и пользуясь для перестройки генератора только переменным резистором R8. В своём генераторе я добился перекрытия диапазона 400 кГц…150 МГц без разрывов.

Автор: А. Чех, г. Москва

Схема простого широкополосного генератора ВЧ сигналов

В любом радиолюбительском хозяйстве должен быть напильник, молоток и генератор.
Можно ли обойтись без этого?
Ну, не знаю, не знаю… Кому как, а лично мне — никак!
При этом генератор должен быть, не абы какой, а работающий широкой полосе частот, со стабильной амплитудой выходного сигнала и нормированным выходным сопротивлением (обычно 50 Ом).

Хороший пример подобного генератора был опубликован в журнале Funkschau, 1981, N25/26, а с полным переводом статьи можно ознакомиться на страницах Pадио, N6, 1997.
Полезной особенностью данной конструкции, отличающей её от большинства представленных в разнообразных источниках — наличие узла стабилизации уровня выходного сигнала во всём диапазоне генерируемых частот.

«Принципиальная схема прибора представлена на рис. 1. Транзисторы VT1, VT2 совместно с переменным конденсатором установки частоты С1 и индуктивностями L1 — L4 образуют задающий генератор (диапазон частот 2…160 МГц). Делитель R1R5 задает напряжение смещения для этих транзисторов по постоянному току. Резисторы, имеющие малую величину сопротивления, включены в цепи базы (затвора) транзисторов VT1 — VT4; они служат для подавления паразитной генерации высокочастотных транзисторов. Регулировкой тока, протекающего через общий резистор R6 в цепи эмиттеров транзисторов VT1 и VT2, может быть установлен режим синусоидальных колебаний с малыми искажениями при амплитуде напряжения в несколько вольт.

Рис.1. Схема генератора

Высокочастотный сигнал с генератора через конденсатор С4 поступает на затвор полевого транзистора VT3. Этим обеспечивается почти идеальная развязка нагрузки и генератора. Для установки напряжения смещения транзисторов VT3 и VT4 служат резисторы R7, R8, а токовый режим каскада определяют резисторы R12 — R 14. Для увеличения степени развязки выходное высокочастотное напряжение снимается с коллекторной цепи VT4.

Для стабилизации уровня сигнал ВЧ через конденсатор С9 подводится к выпрямителю с удвоением напряжения, выполненного на элементах VD1, VD2, С10, С11, R15. Пропорциональное амплитуде выходного сигнала выпрямленное напряжение дополнительно усиливается в цепи управления на VT5 и VT6. При отсутствии сигнала ВЧ транзистор VT6 полностью открыт; при этом к задающему генератору поступает максимальное напряжение питания. В результате облегчаются условия самовозбуждения генератора и в начальный момент устанавливается большая амплитуда его колебаний. Но это напряжение ВЧ через выпрямитель открывает VT5, при этом напряжение на базе VT6 увеличивается, что приводит к уменьшению напряжения питания генератора и в конечном счете к стабилизации амплитуды его колебаний. Равновесное состояние устанавливается при амплитуде сигнала ВЧ на коллекторе VT4 несколько выше 400 мВ.

Переменный резистор R17 (показан как потенциометр) в действительности представляет собой ВЧ аттенюатор и при отсутствии нагрузки на его выходе максимальное напряжение достигает четверти входного, т.е. 100 мВ. При нагрузке коаксиального кабеля на сопротивление 50 Ом (что является необходимым для его согласования в частотном диапазоне от 50 до 160 МГц и выше) на выходе генератора устанавливается напряжение ВЧ около 50 мВ, которое регулировкой аттенюатора может быть уменьшено до необходимого уровня.
В качестве регулятора R17 в схеме генератора был использован 50-омный аттенюатор фирмы Prech. Если для некоторых конкретных применений не требуется регулировки уровня выходного напряжения, аттенюатор R17 может быть заменен фиксированным резистором с сопротивлением 50 Ом.

Однако и в этом случае сохраняется возможность регулировки уровня напряжения ВЧ в некоторых пределах: с этой целью конденсатор С9 присоединяют не к коллектору VT4, а к его эмиттеру, при этом приходится учитывать небольшое изменение (уменьшение) уровня сигнала на высших частотах рабочего диапазона. Тогда нагрузку для VT4 образуют аттенюатор R17 и резисторы R11, R12. Увеличение амплитуды выходного высокочастотного напряжения может быть достигнуто замыканием резистора R11 проволочной перемычкой, если же требуется уменьшить амплитуду выходного напряжения, то резистор R11 оставляют в устройстве, а конденсаторы С7, С8 выпаивают. Еще большее уменьшение уровня выходного сигнала может быть получено снижением величины сопротивления R17, но в этом случае уже не будет согласования с кабелем, а на частотах выше 50 МГц это недопустимо!

Все детали генератора расположены на печатной плате небольших размеров. Катушки индуктивности генератора L1 — L3 намотаны на каркасах диаметром 7,5 мм. Их индуктивности подстраивают ферритовыми сердечниками с малыми потерями, предназначенными для работы в диапазоне УКВ. Катушка L3 имеет 62 витка, L2 — 15 и L1 — 5 витков провода ПЭЛ 0,2 (намотка всех катушек в один слой). Индуктивность WL1 выполнена в виде шлейфа, который одной своей стороной прикреплен к переключателю диапазонов, а другой — к конденсатору С1 переменной емкости. Размеры шлейфа приведены на рис. 2. Он выполнен из медного посеребренного провода диаметром 1,5 мм; для фиксации расстояний между его проводниками применяются три пластины из изоляционного материала с малыми потерями (например фторопласта), в которых просверлены по два отверстия диаметром 1,5 мм, находящиеся соответственно на расстоянии 10 и 2,5 мм (рис. 2).

Рис.2. Конструкция шлейфа

Весь прибор размещают в металлическом корпусе размерами 45х120х75 мм. Если аттенюатор и ВЧ разъем установлены в корпусе на стороне, противоположной той, на которой находится печатная плата, то внутри корпуса прибора еще остается достаточно места для узлов блока питания: трансформатора питания мощностью 1 Вт с понижением напряжения сети до 15 В, выпрямительного моста и микросхемы 7812 (отечественный аналог- КР142ЕН8Б). В корпусе может быть размещен также миниатюрный частотомер с предварительным делителем частоты. При этом вход делителя следует подключить к коллектору VT4, а не к выходному разъему, что позволит производить отсчет частоты при любом напряжении ВЧ, снимаемом с аттенюатора R17.

Возможно изменение частотного диапазона прибора путем изменения индуктивности катушки контура или емкости конденсатора С1. При расширении частотного диапазона в сторону более высоких частот следует уменьшать потери контура настройки (применение в качестве С1 конденсатора с воздушным диэлектриком и керамической изоляцией, катушек индуктивности с малыми потерями). Кроме того, диоды VD1 и VD2 должны соответствовать этому расширенному диапазону частот, в противном случае с увеличением частоты выходное напряжение генератора будет увеличиваться, что объясняется уменьшением эффективности цепи стабилизации.

Для облегчения настройки параллельно С 1 подключают дополнительный переменный конденсатор малой емкости (электрический верньер) или же применяют механический верньер к конденсатору настройки с передаточным отношением 1:3 — 1:10.»

В этой конструкции все транзисторы, кроме VT5 и VT6, должны иметь полосу пропускания не менее 1000МГц, а вместо транзисторов ВС252С вполне подойдут КТ3107, или какие-либо им подобные.

Для достижения приемлемых параметров стабильности частоты устройства — в качестве С1, регулирующего частоту генерации, желательно использовать воздушный (с воздушным диэлектриком) конденсатор переменной ёмкости.
Верньерное устройство с передаточным отношением 1:3 — 1:10 однозначно не сможет обеспечить комфортную и точную настройку на нужную частоту, поэтому даже при его наличии, дополнительный переменный растягивающий конденсатор малой ёмкости окажется совсем не лишним.

Простой генератор высокой частоты своими руками

Индукционный нагреватель — это высокая стадия эволюции электрических приборов. Благодаря данному устройству можно сильно экономить энергопотребление. Тепловой генератор, эксплуатируемый в этом приборе, абсолютно не вреден, во время работы не выделяет копоти. К примеру, по эффективности изменения электроэнергии в тепловую котёл отопления схема индукционного нагревателя приведена ниже уступает лишь ИК обогревателю.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Самодельный ВЧ генератор с одной шкалой

Генератор сигналов: функциональный генератор своими руками

ПРОСТОЙ ШИРОКОПОЛОСНЫЙ ГЕНЕРАТОР СИГНАЛОВ ВЧ

ПРОСТОЙ ГЕНЕРАТОР СИГНАЛОВ НЧ И ВЧ

Генератор сигналов: функциональный генератор своими руками

Генераторы ВЧ

Электронщик

Как сделать высокочастотный сигнал

pea. лукошкоживыхпродуктов.рф

Схема самодельной индукционной печи

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Нестандартный режим работы транзистора

Самодельный ВЧ генератор с одной шкалой

Предлагаемый ВЧ-генератор является попыткой заменить громоздкий промышленный ГА более малогабаритным и надёжным прибором. Обычно при ремонте и налаживании КВ-аппаратуры необходимо «уложить» КВ-диапазоны с помощью LC-контуров, проверить прохождение сигнала по ВЧ- и ПЧ-тракту, настроить отдельные контура в резонанс и т.

Чувствительность, избирательность, динамический диапазон и другие важные параметры КВ-устройств определяются схемотехническими решениями, так что для домашней лаборатории не обязательно иметь многофункциональный и дорогой ВЧ-генератор. Если генератор имеет достаточно стабильную частоту с «чистой синусоидой», значит, он подходит радиолюбителю.

Конечно, считаем, что в арсенал лаборатории также входят частотомер, ВЧ-вольтметр и тестер. ВЧ-генератор, собранный по приведённой на рис. С данным КПЕ L5 перекрывается участок КВ-диапазона 1, По ходу работы над конструкцией были добавлены ещё три контура L1, L6 и L7 на верхний и нижний участки диапазона. ВЧ-генератор собран на печатной плате из фольгированного стеклотекстолита толщиной 2 мм и размерами 50×80 мм. Дорожки и монтажные «пятачки» вырезаны ножом и резаком.

Фольга вокруг деталей не удаляется, а используется вместо «земли». На рисунке печатной платы для наглядности эти участки фольги условно не показаны. Вся конструкция генератора вместе с блоком питания отдельная плата со стабилизатором напряжения на 9 В по любой схеме размещена на дюралевом шасси и помещена в металлический корпус подходящих размеров.

На переднюю панель выводятся ручка переключателя диапазонов, ручка настройки КПЕ, малогабаритный ВЧ-разъём Омный и светодиодный индикатор включения в сеть. При необходимости можно установить регулятор выходного уровня переменный резистор сопротивлением В качестве каркасов катушек контуров использованы унифицированные секционные каркасы СВ и ДВ диапазонов от устаревших радиоприёмников.

Количество витков каждой катушки зависит от ёмкости используемого КПЕ и первоначально берется «с запасом». При налаживании «укладке» диапазонов генератора часть витков отматывается. Контроль ведётся по частотомеру. Экраны на катушки контуров не устанавливаются. Намоточные данные катушек, границы поддиапазонов и выходные уровни ВЧ-генератора приведены в таблице. Конденсатор связи С5 ёмкостью 4, При жёстком монтаже, качественных деталях и прогреве генератора в течение Форма сигнала и выходной уровень изготовленного ВЧ генератора проверялись по осциллографу СА.

На заключительном этапе наладки все катушки индуктивности кроме L1, которая припаяна одним концом к корпусу закрепляются клеем вблизи переключателя диапазонов и КПЕ. Для качественного налаживания приемной аппаратуры необходим генератор ВЧ сигналов. На рисунке показана схема такого генератора, работающего в двух диапазонах 1, Мгц и Мгц.

Плавная настройка — трех-секционным переменным конденсатором С1 с воздушным диэлектриком. Диод Шоттки VD1 служит для стабилизации выходного ВЧ-напряжения в широком диапазоне перестройки частоты. Максимальное выходное напряжение 4 V, регулируется перемен ым резистором R4. Намотка рядовая.

Последние обновления. Флаги стран мира. Космическая погода. Счетчик посещений. You can do it, too! Радиолюбительские программы. Диапазон генерируемых частот гц мгц Выходное напряжение мв Напряжение питания-1,5 в Потребляемый ток-1,6 ма. Печатная плата и лицевая панель. Внешний вид. Comments: 0. Select Language. Погода в Днепропетровске.

Погода в Верхнеднепровске. Тест скорости. Добавлен раздел «Все о микросхемах» Ваш QTH-локатор. Загружаем курсы валют от minfin. Log in Log out Edit. Jimdo You can do it, too!

Генератор сигналов: функциональный генератор своими руками

Хочу представить вам идею про мелкую пакость на основе УЗГ. Все знают о негативном воздействии ультразвука. Это очень интересная конструкция любого может свести с ума, знаю случай, когда один человек дом продал из — за этой штуки, так что если вы брокер или специалист по недвижимости — данная конструкция точно вас заинтересует: Немного поговорим о теории — это простейший блокинг собран всего лишь на одном маломощном высокочастотном транзисторе и на маленьком трансформаторе. При работе данного устройства образуется напряжение высокой частоты, а к выxоду трансформатора припаяна высокоомная нагрузка — динамик. Конструкция лучше работает на пьезоэлектрической головке, но если ее нет, то можно обойтись даже наушником или любой головкой ВЧ с сопротивлением не менее 32 ом.

Схема генератора на транзисторе (генератор Колпитца). В схеме Для генерирования ВЧ колебаний несколько предпочтительнее простой генератор.

ПРОСТОЙ ШИРОКОПОЛОСНЫЙ ГЕНЕРАТОР СИГНАЛОВ ВЧ

Высокочастотные генераторы служат для образования колебаний электрического тока в интервале частот от нескольких десятков килогерц до сотен мегагерц. Такие устройства создают с применением контуров колебаний LС или резонаторов на кварцах, которые являются элементами задания частоты. Схемы работы остаются такими же. В некоторых цепях контуры гармонических колебаний заменяются кварцевыми резонаторами. Устройство для остановки электросчетчика энергии служит для питания электроприборов бытового назначения. Его выходное напряжение вольт, потребляемая мощность 1 киловатт. Если в приборе применить составляющие элементы с характеристиками мощнее, то от него можно запитывать более мощные устройства. Такой прибор включается в розетку бытовой сети, от него идет питание на нагрузку потребителей. Схема электрических проводов не подвергается каким-либо изменениям. Систему заземления подключать нет необходимости.

ПРОСТОЙ ГЕНЕРАТОР СИГНАЛОВ НЧ И ВЧ

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1

Генератор — это автоколебательная система, формирующая импульсы электрического тока, в которой транзистор играет роль коммутирующего элемента.

Генератор сигналов: функциональный генератор своими руками

Представленная ниже, схема компактного ВЧ генератора покрывает весь диапазон частот от 0,4 до 30 MHz в одну шкалу. Большинство генераторов сигналов используют несколько диапазонов для того, чтобы покрыть весь спектр частот. Схема этого генератора немного отличается, он настраивает весь ВЧ диапазон от кГц до более 30 МГц в одном диапазоне. Он был сконструирован для того, чтобы испытать входные части приемника и фильтры HF, должен быть компактен. Уровень выхода генератора около mV 50 Ом также позволяет ему быть использованным как временный генератор для испытания смесительного диода.

Генераторы ВЧ

Схема генератора высокой частоты, который вырабатывает сигналы в диапазоне от 10 до 50 МГц. Девиация частоты зависит от величины этого напряжения ЗЧ. Если нужна девиация кГц, то, при крайне верхнем Принципиальная схема самодельного генератора логических импульсов с частотой от 1 Гц до 10КГц, собран на микросхеме КЛА7. При ремонте и налаживании схем на цифровых микросхемах может быть очень полезен генератор логических импульсов.

Фото 2. Генератор с ФНЧ на диапазоны — МГц и — МГц. . Простой генератор сигналов низкой и высокой частоты предназначен для.

Электронщик

Собираем простой функциональный генератор для лаборатории начинающего радиолюбителя. Доброго дня уважаемые радиолюбители! Сегодня мы начнем собирать функциональный генератор. Данный прибор необходим в практике радиолюбителя для настройки различных радиолюбительских схем — усилителей, цифровых устройств, различных фильтров и множества других устройств.

Как сделать высокочастотный сигнал

Идея сделать недорогой генератор УКВ диапазонов для работы в полевых условиях родилась, когда возникло желание измерить параметры собранных своими руками антенн самодельным КСВ-метром. Быстро и удобно сделать такой генератор удалось, используя сменные блоки-модули. Такой мобильный и простой измерительный прибор помещается в кармане, а по некоторым параметрам не уступает профессиональным измерительным приборам. Линейку шкалы легко дополнить, поменяв несколько номиналов в схеме или модульную плату.

Простой генератор сигналов низкой и высокой частоты предназначен для налаживания и проверки различных приборов и устройств, изготовляемых радиолюбителями. Генератор низкой частоты вырабатывает синусоидальный сигнал в диапазоне от 26 Гц до кГц, который разделен на пять поддиапазонов

pea.лукошкоживыхпродуктов.рф

Генератор НЧ своими руками. Собираем простой. Предлагаемый высокочастотный генератор сигналов привлекает простотой конструкции и обеспечивает стабилизацию выходного напряжения в широкой полосе частот. Общеизвестны требования, предъявляемые к широкополосному генератору сигналов. В первую очередь, это достаточно малая величина выходного сопротивления, позволяющая согласовать его выход с волновым сопротивлением коаксиального кабеля обычно 50 Ом , и наличие автоматической регулировки амплитуды выходного напряжения, поддерживающей его уровень практически постоянным независимо от изменения частоты выходного сигнала. Для диапазона СВЧ выше 30 МГц большое значение имеют простая и надежная коммутация диапазонов, а также рациональная конструкция генератора. Принципиальная схема прибора представлена на рис.

Схема самодельной индукционной печи

Предлагаемый высокочастотный генератор сигналов привлекает простотой конструкции и обеспечивает стабилизацию выходного напряжения в широкой полосе частот. Общеизвестны требования, предъявляемые к широкополосному генератору сигналов. В первую очередь, это достаточно малая величина выходного сопротивления, позволяющая согласовать его выход с волновым сопротивлением коаксиального кабеля обычно 50 Ом , и наличие автоматической регулировки амплитуды выходного напряжения, поддерживающей его уровень практически постоянным независимо от изменения частоты выходного сигнала.

Генератор сигналов

| Tektronix

Что такое генератор сигналов?

Генераторы сигналов Tektronix охватывают широкий спектр приложений от воспроизведения сигналов датчиков до создания высокоскоростных последовательных данных или радиочастотных сигналов с применением цифровой модуляции. Каждый универсальный генератор сигналов может создавать практически неограниченное количество сигналов — аналоговых или цифровых, идеальных или искаженных, стандартных или пользовательских. От единственного в мире прямого синтеза сигналов высокоскоростных последовательных данных для упрощения тестирования приемника до самого универсального в мире генератора сигналов произвольной формы для общих сигналов возбуждения и гибких генераторов РЧ-сигналов для аналоговых и цифровых приложений — у Tektronix есть генератор сигналов для решения любых задач по отладке. .

Типы генераторов сигналов

Генераторы сигналов произвольной формы

Генераторы сигналов произвольной формы Tektronix обеспечивают точное воспроизведение стандартных сигналов, возможности сигналов произвольной формы и искажений сигнала.

Генераторы сигналов произвольной формы

Генерация сигналов сложной формы с наилучшей общей точностью сигнала, глубиной памяти и частотой дискретизации.

Генератор ВЧ-сигналов TSG4100A

Чтобы получить непревзойденное решение в области генератора ВЧ-сигналов среднего диапазона по соотношению цена/качество, добавьте к своему рабочему столу генератор ВЧ-сигналов серии TSG4100A.

Сравнение технических характеристик генераторов ВЧ-сигналов, функциональных генераторов и генераторов сигналов произвольной формы

Модель	каналов	Разрешение по вертикали	Полоса пропускания	Частота	Частота дискретизации	Длина записи	Цена по прейскуранту
TSG4102A Генератор радиочастотных сигналов	1	—	400 МГц	2 ГГц	—	—	11 500 долларов США Конфигурация и расчет стоимости
TSG4104A Генератор радиочастотных сигналов	1	—	400 МГц	4 ГГц	—	—	14 900 долларов США Конфигурация и расчет стоимости
TSG4106A Генератор радиочастотных сигналов	1	—	400 МГц	6 ГГц	—	—	22 000 долларов США Настройка и предложение
Генератор сигналов произвольной формы серии AFG31000	1-2	14 бит	от 25 МГц до 250 МГц	от 25 МГц до 250 МГц	250 Мвыб/с — 2 Гвыб/с	16 млн отсчетов/канал	2 650 долл. США Настройка и расчет стоимости
AFG1022 генератор произвольных функций	2	14 бит	25 МГц	от 1 мкГц до 25 МГц	125 Мвыб/с	8к очков	1100 долларов США Конфигурация и расчет стоимости
AFG1062 генератор произвольных функций	2	14 бит	60 МГц	от 1 мкГц до 60 МГц	300 Мвыб/с	1 млн баллов	1490 долл. США Настройка и расчет стоимости
Генератор произвольных функций AFG2000	1	14 бит	20 МГц	20 МГц	250 Мвыб/с	128 тыс. точек	2 340 долларов США Настройка и расчет стоимости
3390 Генератор сигналов произвольной формы	1	14 бит	50 МГц	от 1 мкГц до 50 МГц	125 Мвыб/с	256 тыс. точек	Настройка и предложение
AWG5202 Генератор сигналов произвольной формы	2	16 бит	2 ГГц (при -3 дБ x)	Прямой выход постоянного тока: 1,5 Впик-пик Дифф. Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт) Выход переменного тока усилителя: от -85 до +10 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (опция)	1,5 Квыб/с – 10 Гвыб/с (4 ГГц)	—	Настройка и предложение
AWG5204 Генератор сигналов произвольной формы	4	16 бит	2 ГГц (при -3 дБ x)	Прямой выход постоянного тока: 1,5 В размаха размаха Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт) Amp AC Out: от -85 до +10 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (опция)	—	—	Настройка и предложение
AWG5208 Генератор сигналов произвольной формы	8	16 бит	2 ГГц (при -3 дБ x)	Прямой выход постоянного тока: 1,5 Вp-p Diff Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт) 2 ГГц (опция)	—	—	Настройка и предложение
AWG70002B Генератор сигналов произвольной формы	2	8, 9 или 10 бит	До 13,5 ГГц	10 ГГц	25 Гвыб/с	2 GS, 16 GS (дополнительно)	Настройка и предложение
AWG70001B Генератор сигналов произвольной формы	1	8, 9 или 10 бит	До 15 ГГц	20 ГГц	50 Гвыб/с	2 GS, 32 GS (дополнительно)	Настройка и предложение

Часто задаваемые вопросы о генераторе сигналов

Для чего используется генератор сигналов?

Генератор сигналов — это аналоговое или цифровое устройство, которое инженеры используют для создания электронных сигналов и отправки их на тестируемое устройство (ИУ) при тестировании схем. Существует несколько различных типов генераторов сигналов, включая генераторы РЧ-сигналов, генераторы функций, генераторы сигналов произвольной формы и векторные генераторы сигналов.

Как работает генератор сигналов?

Генератор сигналов создает формы сигналов напряжения с заданной частотой и подает их на тестируемое устройство (ИУ). Используя переднюю панель инструмента, оператор может легко установить и отрегулировать наиболее важные параметры сигнала, такие как скорость воспроизведения, амплитуда и смещение, или добавить основные искажения или модуляцию.

В чем разница между генераторами сигналов и генераторами функций?

Генератор сигналов — это любое устройство, создающее электронные сигналы. Генератор векторных сигналов специализируется на создании радиочастотных сигналов с аналоговыми и цифровыми схемами модуляции в таких форматах, как QAM, QPSK, FSK, BPSK и OFDM. Векторные генераторы сигналов обычно используются для проверки чувствительности приемников.

Функциональный генератор обычно имеет заранее заданный список волновых форм или паттернов, которые он может воспроизводить. Оператор может изменить параметры сигнала, например, скорость его воспроизведения, амплитуду и смещение, или добавить основные искажения или модуляцию.

Какие бывают генераторы сигналов?

Существует множество типов генераторов сигналов. Просмотрите диаграмму ниже, чтобы увидеть различия между ними.

Генераторы сигналов Функциональные генераторы Генераторы радиочастотных сигналов Генераторы векторных РЧ-сигналов

Генератор сигналов	Общее название категории для аналоговых и цифровых источников электронных сигналов.
Функциональный генератор	обычно используются, когда требуются обычные формы сигналов, такие как синусоидальные, волновые, треугольные и т. д.
Генератор произвольных функций	способны формировать сигналы произвольной формы.
Генератор сигналов произвольной формы	Генераторы сигналов произвольной формы в основном используются, когда требуются скомпилированные сигналы (а не предварительно заданные общие сигналы).
Генератор радиочастотных сигналов	используются для беспроводных приложений и обычно также обеспечивают обычную аналоговую модуляцию, такую как AM, FM и PM.
(РЧ) Векторный генератор сигналов	поддерживают как аналоговую, так и векторную модуляцию на РЧ-несущих для приложений цифровой связи.

Функциональный генератор | Генераторы сигналов произвольной формы

Современные конструкции часто бывают сложными, требующими различных стимулирующих сигналов во время испытаний. Функциональные генераторы Tektronix — это лучшие в своем классе инструменты, которые обеспечивают бескомпромиссную перестройку частоты и гарантируют точное воспроизведение сигналов каждый раз.

Генераторы функций Tektronix с предварительно загруженными стандартными формами сигналов, возможностью произвольной формы сигналов и параметрами искажения сигнала поддерживают широкий спектр приложений и представляют собой экономичное решение для приложений, которым не требуются расширенные возможности генератора сигналов произвольной формы.

Найдите генератор сигналов произвольной формы, подходящий для вашего приложения, или изучите все генераторы сигналов Tektronix.

Также на этой странице

Как выбрать генератор произвольных функций
Часто задаваемые вопросы по генератору произвольных функций

Сравнить Генераторы сигналов произвольной формы Tektronix

org/OfferCatalog» data-product-id=»7b720124acda4955b45594fe3efc4e54″>

Модель	Аналоговые каналы	Частота дискретизации	Полоса пропускания	Разрешение по вертикали	Длина записи	Диапазон выходной частоты	Стартовая цена
AFG31000 Генератор сигналов произвольной формы	1 — 2	250 Мвыб/с — 2 Гвыб/с	25–250 МГц	14-битный	16 Мвыб/канал	25–250 МГц	2 280 €
AFG1000 Генератор сигналов произвольной формы/функций	2	125 Мвыб/с — 300 Мвыб/с	25 МГц — 60 МГц	14-битный	8 тыс. точек — 1 млн. точек	25 МГц — 60 МГц	841 €
AFG2000 Генератор сигналов произвольной формы/функций	1	250 Мвыб/с	20 МГц	14-битный	128 тыс. точек	20 МГц	1790 €

Вы можете сравнить не более 3 товаров. Чтобы сравнить этот товар, снимите флажок с одного из 3 других продуктов.

Сначала выберите не менее двух серий продуктов.

Как выбрать генератор сигналов произвольной формы

Хотя при выборе правильного генератора сигналов произвольной формы для вашего стенда следует учитывать ряд факторов, вот несколько наиболее важных соображений.

Вознаграждение	Описание
Частота дискретизации	Влияет на частоту и точность основного выходного сигнала. Частота дискретизации должна более чем в два раза превышать самую высокую спектральную частотную составляющую генерируемого сигнала, чтобы обеспечить точное воспроизведение сигнала.
Полоса пропускания	Аналоговая полоса пропускания выходной схемы генератора сигналов должна быть достаточной для обработки максимальной частоты, поддерживаемой его частотой дискретизации. Другими словами, должна быть достаточная полоса пропускания, чтобы передать самые высокие частоты и времена перехода, которые могут быть синхронизированы из памяти без ухудшения характеристик сигнала.
Длина записи	Определяет максимальное количество выборок, которые могут быть сохранены, и играет важную роль в точности сигнала, поскольку определяет, сколько точек данных можно сохранить для определения формы сигнала. В частности, в случае сложных сигналов глубина памяти имеет решающее значение для точного воспроизведения деталей сигнала.
Диапазон выходной частоты	Возможно, одним из самых важных соображений — и часто самым большим фактором, влияющим на цену — является диапазон частот. Очень важно выбрать генератор функций, который может работать в частотном диапазоне, поддерживающем ваши тесты.
Шум и дрожание	Эти две характеристики очень тесно связаны между собой и представляют собой по существу нежелательные искажения сигнала, которые необходимо свести к минимуму.
Количество каналов	В зависимости от потребностей приложения может быть достаточно одного выхода. Но, например, для модуляции IQ два выхода обязательны.
Пользовательский интерфейс	Большой современный сенсорный экран с отзывчивой обратной связью стал ключевым фактором в лабораториях, где важно время тестирования.

Часто задаваемые вопросы о генераторе произвольных функций

Для чего используется генератор функций?

Функциональный генератор — это часть электронного контрольно-измерительного прибора, используемого для генерации и передачи стандартных сигналов, обычно синусоидальных и прямоугольных, на тестируемое устройство. Его можно использовать для проверки конструкции или подтверждения того, что часть электронного оборудования работает должным образом.

В чем разница между генератором функций и генератором сигналов?

Функциональный генератор — это специализированное тестовое оборудование, имеющее заранее заданный список сигналов или шаблонов, которые он может воспроизводить. Функциональные генераторы известны своей способностью быстро переключаться с одной частоты на другую и являются более экономичным вариантом, чем другие более совершенные генераторы сигналов.

Как работают генераторы функций?

Функциональный генератор подключается к тестируемому устройству (ИУ) через измерительные провода и формирует сигналы напряжения с требуемой частотой для ИУ. Используя переднюю панель инструмента, оператор может изменить параметры сигнала, например, скорость его воспроизведения, амплитуду и смещение, а также добавить основные искажения или модуляцию.

Генератор радиочастотных сигналов » Electronics Notes

Генераторы радиочастотных, радиочастотных или микроволновых сигналов используются для возбуждения многих радиочастотных цепей.

Генераторы сигналов включает в себя:
Основные сведения о генераторах радиочастотных сигналов Технические характеристики генератора радиочастотных сигналов

Типы генераторов сигналов: Основы генератора сигналов Генератор сигналов произвольной формы Генератор функций Генератор импульсов

Генераторы радиочастотных и радиочастотных сигналов являются важным элементом контрольно-измерительного оборудования в любой области, где проводятся испытания и разработки в области радиочастотного или микроволнового излучения.

Генератор микроволновых или радиочастотных сигналов представляет собой источник сигнала, который можно использовать для проверки работы тестируемой или разрабатываемой схемы. В отличие от многих других элементов контрольно-измерительного оборудования, генератор сигналов не выполняет никаких измерений, а обеспечивает правильные условия тестирования для других контрольно-измерительных приборов для измерения выходных сигналов тестируемого устройства.

Генератор сигналов предназначен для генерации сигнала с известными характеристиками: частотой, амплитудой, модуляцией и т.п. Таким образом, можно посмотреть на реакцию схемы, точно зная, как она тренировалась.

Часто генератор радиочастотных сигналов используется вместе с другими измерительными приборами, такими как осциллографы, анализаторы спектра, измерители мощности, частотомеры и т.п.

Типовой генератор ВЧ сигналов

Типы генераторов ВЧ сигналов

Генераторы радиочастотных сигналов можно сконструировать различными способами. Кроме того, с развитием электронных схем на протяжении многих лет развивались различные методы.

Возможности доступных тестовых приборов значительно расширились за последние годы, но основные концепции остались прежними.

Можно сказать, что существует две формы генератора сигналов, которые можно использовать:

Автономные генераторы радиочастотных сигналов: В настоящее время эти радиочастотные генераторы редко используются, поскольку их частота имеет тенденцию дрейфовать. Иногда простые генераторы сигналов низкого уровня использовали один или два транзистора и имели очень базовый уровень производительности, а их стоимость была доступна для многих экспериментаторов. Эти очень простые генераторы радиочастотных сигналов в наши дни редко можно увидеть.
Тем не менее, были созданы высококачественные автономные ВЧ-генераторы, и они имеют то преимущество, что производимый сигнал очень чистый и не имеет уровня фазового шума по обе стороны от основного сигнала, который присутствует на некоторых других генераторах радиочастотных сигналов.
В некоторых генераторах сигналов использовалась схема частотной автоподстройки частоты, обеспечивающая некоторую стабильность частоты при сохранении очень низкого уровня фазового шума. Опять же, в наши дни это не является обычным явлением, потому что производительность генераторов радиочастотных сигналов, использующих технологию синтезатора частоты, значительно улучшилась.
Генераторы синтезированных радиочастотных сигналов: Практически все генераторы радиочастотных сигналов, используемые сегодня, используют технологию синтезатора частот. Использование этого метода позволяет вводить частоты непосредственно с клавиатуры или с помощью пульта дистанционного управления, а также позволяет очень точно определять выходной сигнал. Точность зависит либо от внутреннего опорного генератора, который может иметь очень высокую степень точности, либо от сигнала, который может быть привязан к внешнему опорному генератору частоты, который может быть чрезвычайно точным.
В генераторах синтезированных РЧ-сигналов используются два основных метода:
- Синтезатор с фазовой автоподстройкой частоты: Синтезаторы с фазовой автоподстройкой частоты используются в большинстве генераторов РЧ-сигналов, поскольку они позволяют генерировать сигналы в широком диапазоне. частот с относительно низким уровнем паразитных сигналов. Технология синтезаторов с фазовой автоподстройкой частоты хорошо разработана и позволяет создавать высокопроизводительные генераторы радиочастотных сигналов с их использованием.
- Прямой цифровой синтезатор, DDS: Методы прямого цифрового синтеза могут использоваться в генераторах радиочастотных сигналов. Они позволяют относительно легко достигать очень тонких приращений частоты. Однако максимальный предел DDS обычно намного ниже, чем верхние частоты, необходимые для генератора сигналов, поэтому они используются в сочетании с контурами фазовой автоподстройки частоты для получения требуемого диапазона частот.

Независимо от типа используемого генератора стабильность, управляемость, точность, а также фазовый шум являются ключевыми вопросами. Для многих современных требований к контрольно-измерительной аппаратуре использование синтезаторов частоты означает, что стабильность, управляемость и точность очень хорошие. Однако фазовый шум может быть проблемой в некоторых приложениях.

Работа генератора РЧ сигналов

Чтобы понять работу обычного генератора микроволновых или радиочастотных сигналов, полезно понять, что включено в базовую блок-схему.

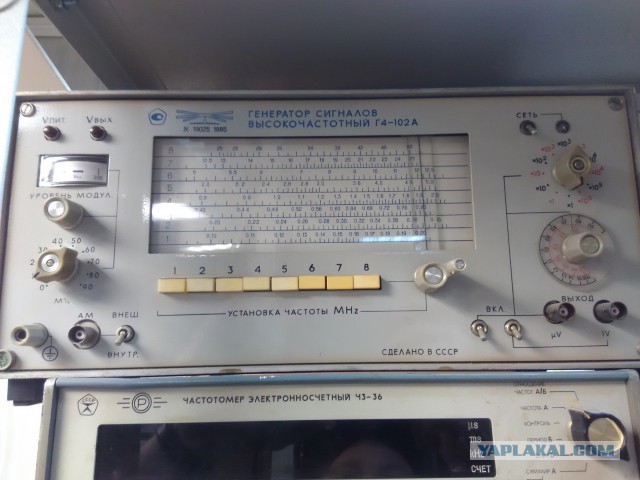

Старинный генератор ВЧ-сигналов

В современном генераторе ВЧ-сигналов есть несколько основных схемных блоков или секций:

Генератор: Наиболее важным блоком в генераторе радиочастотных сигналов является сам генератор. Это может быть генератор любой формы, но сегодня он почти наверняка будет сформирован из синтезатора частоты. Этот осциллятор будет принимать команды от контроллера и устанавливаться на требуемую частоту.
Усилитель: Выходной сигнал генератора необходимо усилить. Это будет достигнуто с помощью специального модуля усилителя. Это усилит сигнал, как правило, до фиксированного уровня. Вокруг него будет петля для точного поддержания выходного уровня на всех частотах и температурах. Этот цикл тщательно контролируется, поскольку от него зависит точность конечного результата.
Аттенюатор: Аттенюатор размещается на выходе генератора сигналов. Это служит для обеспечения точного поддержания импеданса источника, а также позволяет очень точно регулировать уровень генератора. В частности, относительные уровни мощности, т.е. при переходе с одного уровня на другой, очень точны и отражают точность аттенюатора. Стоит отметить, что выходной импеданс менее точно определяется для самых высоких уровней сигнала, где затухание меньше. уровни часто можно регулировать с шагом 0,1 дБ по всему диапазону.
Управление: Усовершенствованные процессоры обеспечивают простоту управления генератором радиочастотных и микроволновых сигналов, а также возможность принимать команды дистанционного управления. Процессор будет контролировать все аспекты работы тестового оборудования. Также большой экран и элементы управления присутствуют на многих современных генераторах сигналов.

Функции генератора радиочастотных сигналов

В наши дни генераторы микроволновых и радиочастотных сигналов

могут предложить широкий спектр функций и возможностей. К ним относятся некоторые из них, подробно описанные ниже:

Диапазон частот: Естественно, диапазон частот генератора радиочастотных сигналов имеет первостепенное значение. Он должен быть в состоянии покрыть все частоты, которые, вероятно, должны быть сгенерированы. Например, при тестировании приемника в элементе оборудования, будь то мобильный телефон или любой другой радиоприемник, необходимо иметь возможность проверить не только рабочую частоту, но и другие частоты, на которых возникают проблемы, такие как отклонение изображения и т. д.
Уровень выходного сигнала: Диапазон выходного сигнала генератора радиочастотных и микроволновых сигналов обычно контролируется с относительно высокой степенью точности. Выходной сигнал в самом испытательном оборудовании поддерживается на постоянном уровне, а затем проходит через высококачественный регулируемый аттенюатор. Обычно они переключаются, чтобы обеспечить наивысшую степень точности. Диапазон обычно ограничен в верхней части конечным усилителем в генераторе ВЧ сигналов. Типичный диапазон выходного уровня может составлять от -127 дБм до +7 дБм с шагом 0,1 дБ.
Модуляция: Некоторые генераторы радиочастотных или микроволновых сигналов имеют встроенные генераторы, которые могут применять модуляцию к выходному сигналу. Другие также имеют возможность применять модуляцию от внешнего источника. Возможности различных генераторов сигналов значительно различаются, но лучшие испытательные приборы предлагают очень высокий уровень возможностей.
Например, форматы модуляции для таких приложений, как мобильная связь, становятся все более сложными, поэтому возможности генераторов радиочастотных сигналов должны стать более гибкими, некоторые из них допускают сложные форматы модуляции, такие как QPSK, QAM и т. п. Генераторы сигналов, поддерживающие сложные форматы модуляции, часто называют векторными генераторами сигналов.
Управление: В настоящее время существует множество вариантов управления генераторами радиочастотных и микроволновых сигналов. Хотя они, как правило, имеют традиционные элементы управления на передней панели, существует также множество вариантов дистанционного управления. Большинство элементов лабораторного стендового испытательного оборудования поставляются с GPIB в стандартной комплектации, но также доступны такие опции, как RS-232 и Ethernet/LXI.
Технологии стоек, из которых наиболее широко используются PXI/PXI Express, являются еще одним вариантом. PXI основан на шине PCI, но специально адаптирован для измерительных приборов. Система стандартизирована, и ряд производителей продают тестовое оборудование в формате PXI. Доступны различные генераторы РЧ-сигналов на базе PXI.
Некоторые устройства, такие как осциллографы и анализаторы спектра, доступны в формате USB, то же самое относится и к генераторам сигналов USB. В настоящее время не существует большого разнообразия этих доступных. Обычно измерительные приборы USB обеспечивают основные функции испытательного оборудования, но они питаются через интерфейс USB, а также используют вычислительную мощность соответствующего компьютера для обеспечения интерфейса человек/машина. Такой подход значительно снижает стоимость инструмента. В то время как многие тестовые USB-приборы очень хороши — например, на рынке есть несколько отличных USB-осциллографов, но необходимо соблюдать осторожность, чтобы получить тестовый прибор требуемого качества.
Развертка: Для некоторых приложений генератора сигналов необходимо иметь возможность развертки частоты генератора РЧ-сигнала. Если это средство требуется, то необходимо проверить технические характеристики рассматриваемых контрольно-измерительных приборов, поскольку не все генераторы ВЧ-сигналов обеспечивают развертку такого типа, хотя одним из возможных вариантов может быть программирование постепенного увеличения частоты выходного сигнала ступенчато. может хватить.

Генераторы микроволновых и радиочастотных сигналов широко используются в испытательных лабораториях, занимающихся радиооборудованием любого типа. Эти испытательные приборы можно использовать для всего: от сотового до оборудования связи, широковещательных передатчиков и приемников, беспроводных устройств, включая Bluetooth, Wi-Fi и многих других устройств. больше стандартов. С появлением большего количества устройств, использующих радиочастотные и микроволновые сигналы, использование генераторов радиочастотных сигналов будет только увеличиваться.

Существует большое разнообразие этих контрольно-измерительных приборов от различных производителей и поставщиков, а различные генераторы радиочастотных сигналов значительно различаются по характеристикам и возможностям, которые они предлагают. Стоимость может значительно различаться — недорогие ВЧ-генераторы могут стоить около 100 долларов США, вплоть до генераторов высшего класса стоимостью более 50 000 долларов США. Ввиду стоимости этих тестовых инструментов их можно купить новыми или в качестве второго пользовательского теста. оборудование.

Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
Вернуться в меню «Тест». . .

Различные типы генераторов сигналов и их применение

Точность сигнала — выберите правильную частоту дискретизации в зависимости от характеристик формы волны

Генератор сигналов является одним из наиболее важных элементов технологии в области электроники и связи. Он используется для создания различных типов сигналов и частот для различных целей, таких как тестирование, устранение неполадок и проектирование. Хотя стандартный генератор сигналов генерирует сигналы различной амплитуды, частоты и формы, сегодня на рынке доступно несколько различных типов. В зависимости от типа функции, операции и приложения будут различаться. Такие генераторы сигналов имеют очень специфическое применение, например, для модуляции голоса или создания электронной танцевальной музыки (EDM).

Хотя базовый генератор сигналов по-прежнему широко используется в области электроники, за последнее столетие он претерпел значительные изменения. Вот взгляд на некоторые из наиболее распространенных типов генераторов сигналов и их применения. В этой статье также будет представлен обзор одного из ведущих производителей.

Стандартные генераторы сигналов

Это наиболее распространенный класс генераторов сигналов, которые производят как повторяющиеся, так и неповторяющиеся сигналы различной амплитуды и формы. Они широко доступны по всему миру, а также используются в образовательных целях (в университетах для преподавания электроники как предмета).

Генератор сигналов произвольной формы

Аналогичен стандартному генератору функций, за исключением различных типов сигналов (пилообразные, ступенчатые, импульсные и треугольные волны), низкой пропускной способности и ограниченного частотного диапазона. Поскольку они допускают различные формы, они используются при разработке приложений. Для сравнения, функциональный генератор производит только синусоидальные волны.

Генератор радиочастотных (РЧ) сигналов

Еще один распространенный тип генератора сигналов, который используется для создания сигналов в определенном диапазоне частот. Звонил

e типичного генератора радиочастотных сигналов работает в диапазоне от 10 кГц до 6 ГГц и имеет те же области применения, что и два предыдущих. Однако различия в размерах и полезности позволяют использовать их в различных приложениях, таких как GPS, радиовещание, радар, спутники и т. д. Обычно они производят два типа сигналов: аналоговые и цифровые. Генераторы цифровых сигналов (также известные как векторные генераторы) являются относительно новыми и предлагают операторам гораздо больше функций.

Некоторые специально изготовленные генераторы радиочастотных сигналов может даже выйти за пределы стандартного предела в 6 ГГц. Например, серия Lucid от Tabor – это ряд различных модулей, способных генерировать аналоговые сигналы с частотой до 12 ГГц. Они известны своей высокой скоростью переключения, совместимостью с современными языками программирования, такими как Python и MATLAB, и удобными для машин интерфейсами. Tabor также производит такие генераторы сигналов в портативном, настольном и стоечном исполнении.

Генератор радиочастотных сигналов отличается от микроволнового генератора только диапазоном частот. Генератор микроволновых сигналов может производить сигналы частотой до 20 ГГц.

Генераторы радиочастотных сигналов — серия Lucid

Решение приложений, требующих выдающегося динамического диапазона и высокой скорости переключения

Новая серия Proteus AWT

Передача, прием и цифровая обработка сигналов в одном приборе

Настольный генератор радиочастотных сигналов Lucid

До 4 фазных когерентных каналов в 19-дюймовом настольном корпусе высотой 2U. С 5-дюймовым сенсорным дисплеем и передней панелью.

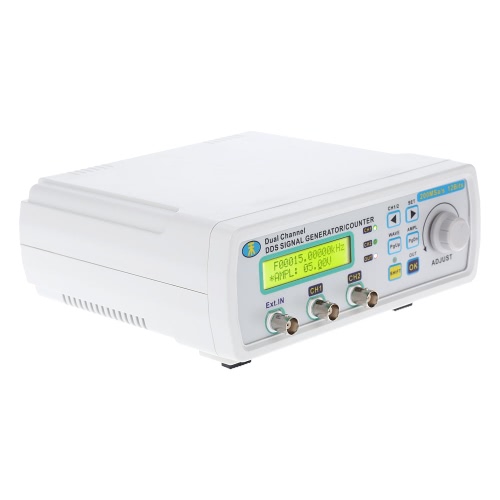

Функциональный генератор

Функциональный генератор является наиболее распространенным типом генератора сигналов. Он генерирует простые повторяющиеся сигналы различной амплитуды и частоты. Он использует схему генератора сигналов и электронный генератор для генерации сигналов, которые действуют как стимулы для целей тестирования и проектирования. Хорошим примером его применения является поиск и устранение неисправностей печатной платы.

В некоторых генераторах сигналов есть функция модуляции, которая позволяет пользователям изменять величину и форму. Другие имеют процессоры цифровых сигналов, синтезаторы и цифро-аналоговые преобразователи (ЦАП) для улучшения возможностей.

Генераторы сигналов специального назначения

Эти типы имеют очень специфическое, ограниченное применение. В отличие от генераторов сигналов общего назначения, перечисленных выше, они в основном выполняют одну функцию с большой поддержкой изменения частоты, амплитуды, задержек и форм.

Генераторы импульсов

Также известные как генераторы логических импульсов, они производят импульсы различной частоты и амплитуды. Они в основном используются для тестирования и устранения неполадок, где они действуют как стимулы для цепей и других электронных устройств. Генераторы импульсов встречаются редко, потому что большинство других генераторов сегодня способны генерировать импульсы. Покупка одного генератора импульсов неэкономична.

Генераторы видеосигналов

Подобно генератору звука, генератор видеосигнала создает видеографические сигналы. Он используется в основном для целей тестирования и используется при тестировании телевизоров, видеоигр и продуктов на основе видео (фильмов).

Могут генерироваться как композитные, так и монохромные сигналы, что опять-таки разделяет их на два типа. В некоторых генераторах видеосигналов есть дополнительная возможность генерировать аудиосигналы.

Генераторы цифровых шаблонов

Предназначены для тестирования цифровых схем, они производят «цифровые электронные сигналы», которые представляют собой электрические волны, похожие на синусоидальные. Сходство связано с его способностью создавать два состояния, то есть высокое состояние и низкое состояние. Он повторяет функцию сигнала напряжения (с максимумами и минимумами) и действует как стимул для тестирования и устранения неполадок.

Цифровые генераторы шаблонов способны создавать уровни напряжения, совместимые с различными системами цифрового ввода-вывода, такими как TTL, LVDS и LVCMOS.

Их часто путают с генераторами импульсов. На самом деле их отличие в особенностях и способностях. Генераторы цифровых паттернов доступны как в виде автономных, так и дополнительных устройств и широко используются для стимуляции ЦАП, отладки встроенных систем и аппаратной стимуляции DPS.

Программное обеспечение генератора сигналов

Все описанные выше типы являются аппаратными. Тем не менее, существуют программные приложения, которые используются для создания сигналов произвольной формы через устройства вывода. Например, аудиоприложения используются (загружаются и устанавливаются на компьютер) в аудиоиндустрии для создания стимулов и передачи их через звуковую карту. Затем эта карта подключается к желаемому устройству тестирования или ввода.

Такое программное обеспечение для компьютерного генератора сигналов продается производителями по всему миру, но они являются частью ниши.

Генератор сигналов и осциллограф являются неотъемлемыми частями любого блока тестирования и проектирования электроники. Без них было бы сложно тестировать и устранять неполадки в других электронных устройствах и создавать новые технологии. Генераторы сигналов очень эффективны и требуют минимального обслуживания, что автоматически делает их ценным оборудованием в мире электроники. Также по этой причине инженеры предпочитают покупать их у известных производителей, таких как Tabor, производящий передовые настольные модули и переносные системы генерации сигналов . Его серия Lucid является лучшей в отрасли и обладает исключительным набором функций.

Хотя вышеперечисленные девять типов являются наиболее распространенными генераторами сигналов, на рынке доступно множество других вариантов. Пользователи должны изучать веб-сайты и каталоги производителей, если они имеют конкретное применение.

Ссылки –

https://www.taborelec.com/rf-signal-generator
https://www.electronics-notes.com/articles/test-methods/signal-generators/rf-radio-frequency-signal-generator-specifications.php
https://www.redbull.com/gb-en/electronic-music-early-history-of-the-synth

Генераторы радиочастотных сигналов — все RF

Фильтры

311 Генераторы сигналов от 46 производителей, перечисленных во всем RF

Параметрический поиск
Загрузить спецификации
Получить расценки

Здесь перечислены ведущие производители генераторов радиочастотных сигналов. Подберите генераторы сигналов по требуемому диапазону частот, уровню мощности, модуляции и другим параметрам. Ознакомьтесь со спецификациями продуктов, загрузите таблицы данных и получите предложения по деталям, которые соответствуют вашим требованиям.

Продукты
Производители
Требования заказчика

Сведения о продукте

Сравнить

Описание: Генератор высокоскоростных сигналов произвольной формы, 80 ГГц

Тип:

Генератор аналоговых сигналов

Конфигурация:

С управлением на передней панели

Тип оборудования:

Настольный

Количество каналов Каналы, 8 каналов

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

Описание: Двухканальный векторный генератор сигналов от 100 кГц до 67 ГГц

Тип:

Векторный генератор сигналов

Конфигурация:

С управлением на передней панели, USB/компьютерным управлением…

Тип оборудования:

Настольный5004

Количество каналов:

4 канала

Частота:

от 100 кГц до 67 ГГц

Выходная мощность:

От -120 до 18 дБм

Модуляция:

I/Q, AM, PM, FM

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

РИГОЛ Технологии — DSG836A

Генератор сигналов от RIGOL Technologies

Описание:Генератор сигналов от 9 кГц до 3,6 ГГц с АМ, ЧМ, фазовой, импульсной и I/Q-модуляцией

Тип:

Источник РЧ-сигнала

Конфигурация:

с управлением передней панелью

Тип оборудования:

Beadtop

№ каналов:

1 Канал

Частота:

9 кГц до 3,6 ГГц

Выходная мощность:

до 20 дБм

Модуляция. :

AM, FM, фаза, импульс, I/Q

Динамический диапазон:

от -110 до 13 дБмВт

Фазовый шум:

до -112 дБн/Гц

подробнееПросмотр продуктов этой компании5

Сведения о продукте

Сравнить

Описание: Портативный широкополосный генератор сигналов от 0,5 до 40 ГГц

Тип:

Источник РЧ-сигнала

Конфигурация:

USB / компьютерное управление

Тип оборудования:

Портативный / Портативный Канал

Частота:

от 0,5 до 40 ГГц

Выходная мощность:

от 10 до 35 дБм

Модуляция:

Импульс

Фазовый шум:

от -130 до -70 дБн/Гц

подробнееПросмотр продуктов этой компании

Подробнее о продукте Описание: Векторный генератор сигналов от 50 МГц до 6 ГГц

Тип:

Векторный генератор сигналов

Конфигурация:

USB / компьютерное управление

Тип оборудования:

Портативное / портативное, настольное 05 0 0 каналов 1 канал

Частота:

от 50 до 6000 МГц

Выходная мощность:

от -55 до 10 дБмВт

Модуляция:

FM, AM, CW, FSK, GFSK, BPSK, DBPSK, QPSK, DQ90, 0, 0, 0

Фазовый шум:

от -135 до -89 дБн/Гц

подробнееПросмотр продуктов этой компании

Подробнее о продукте Описание:Фазокогерентные многоканальные генераторы сигналов от 300 кГц до 42 ГГц

Тип:

Источник РЧ-сигнала

Конфигурация:

USB / Computer Controlsed

Тип оборудования:

Маунт на стойку

Количество каналов:

2 каналы, 3 канала, 4 канала

Частота:

300 кГц до 42 ГГц

. Мощность:

от -90 до 25 дБм

Модуляция:

AM, PM

подробнееПросмотр продуктов этой компании

Подробнее о продукте Описание:Рубидиевые генераторы сигналов от 9от кГц до 20/43,5 ГГц

Тип:

Аналоговый генератор сигналов

Конфигурация:

USB/компьютерное управление, с управлением на передней панели. 1 канал

Частота:

от 9 кГц до 20/43,5 ГГц

Выходная мощность:

от -130 дБмВт до +20 дБмВт (стандарт 20 ГГц), от -130 дБмВт до…

Модуляция:

AM FM, PM, Pulse

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

Описание: 10 МГц – 40 ГГц, фазово-когерентные, многоканальные ВЧ-синтезаторы

Тип:

Аналоговый генератор сигналов, источник ВЧ-сигнала

Конфигурация:

USB/управление с компьютера

Тип оборудования:

Количество каналов:

1 канал, 2 канала, 3 канала, 4 канала

Частота:

от 10 МГц до 3 ГГц, 6 ГГц, 12 ГГц, 24 ГГц и 40 ГГц

Выходная мощность:

-110 до +20 дБм

Модуляция:

Фазовый шум:

-142 DBC/Гц при 1 ГГц (10KHZ Offset)

Продукты InfoView из этой компании

9095

. Подробная информация о продукте

Сравнить

Описание: от 25 МГц до 6 ГГц, SignalGenerator

Тип:

Аналоговый генератор сигналов, источник РЧ-сигнала

Конфигурация:

USB/компьютерное управление

Тип оборудования:

Benchtop

Компания каналов:

1 Канал

Каналы:

1 Канал

Частота:

25 МГц до 6 ГГц

Выходная энергия:

-65 до 14 DBM

Модуляция:

AM, PM, FM, импульсный

Фазовый шум:

от -153 до -87 дБн/Гц

подробнееПросмотр продуктов этой компании

0004 Подробнее

Описание:Генератор сигналов с питанием от USB от 20 МГц до 7 ГГц

Тип:

Генератор аналогового сигнала

Конфигурация:

USB / Computer Controlsed

Тип оборудования:

Benchtop

Частота:

20-7000 МГц

Выходная мощность:

-45 до 15000

Фазовый шум:

-95 дБн при смещении 10 кГц

подробнееПросмотр продуктов этой компании

Объявление

Что такое генератор радиочастотных сигналов?

Генераторы радиочастотных сигналов используются для генерации высокочастотных сигналов, используемых для тестирования беспроводных систем в лаборатории. При использовании генератора радиочастотных сигналов пользователи могут указать частоту сигнала, тип модуляции, уровень его мощности и ряд других параметров. Важно выбрать генератор сигналов для конкретных приложений, поскольку они доступны с различными частотными конфигурациями, уровнями мощности, типами модуляции, разрешением по частоте и т. д. Мы создали базу данных генераторов радиочастотных и микроволновых сигналов от ведущих производителей. Они состоят из высококлассных генераторов и более экономичных. Фильтры позволяют сузить список генераторов сигналов в зависимости от ваших требований и бюджета. При поиске генератора сигналов необходимо учитывать следующие ключевые параметры:

Тип: Аналоговый генератор сигналов или Векторный генератор сигналов. Это первый и один из самых важных фильтров. Аналоговые генераторы сигналов, также известные как источники сигналов или синтезаторы частоты, представляют собой генераторы, которые могут генерировать сигнал в желаемом диапазоне частот, который варьируется по амплитуде. Векторные генераторы сигналов могут генерировать сигналы, которые различаются как по амплитуде, так и по фазе.

Частота: Это диапазон частот, до которого или в котором генератор радиочастотных сигналов может генерировать сигналы.

Разрешение по частоте: Это уровень, на который можно увеличить или уменьшить частоту. Чем лучше разрешение, тем лучше.

Фазовый шум: Этот параметр можно использовать для определения спектральной чистоты генерируемого сигнала. Чем ниже фазовый шум, тем лучше.

Каналы: Это количество одновременных выходных сигналов, которые могут быть сгенерированы генератором сигналов. Обычно это 1, однако также доступны многоканальные генераторы сигналов.

Диапазон мощности: Это амплитуда генерируемого сигнала. Значение в диапазоне мощности обычно можно установить с помощью панели управления или компьютерного интерфейса.

После того, как вы выберете генератор сигналов на основе этих ключевых параметров, вы сможете сравнить подходящие продукты, загрузить спецификации, просмотреть подробную спецификацию продукта или запросить коммерческое предложение. Предложения для генераторов радиочастотных сигналов, сделанные через все радиочастоты, направляются производителю или его дистрибьюторам в зависимости от вашего географического региона.

Есть индивидуальные требования?

Расширенные фильтры

Фильтры

Атлантическая микроволновая печь (43)
Роде и Шварц (31)
Воникс (30)
Кейсайт Технологии (19)
СИГЛЕНТ (15)

Более

Генератор аналоговых сигналов (232)
Источник радиочастотного сигнала (218)
Векторный генератор сигналов (51)

Настольный (220)
Портативный/портативный (115)
PXI (11)
Монтаж в стойку (10)
Монтаж в стойку (5)

Более

USB/компьютерное управление (190)
С управлением на передней панели (142)
Ethernet-управление (19)
Генератор сигналов PXI (12)

1 канал (240)
2 канала (37)
4 канала (20)
3 канала (8)
8 каналов (5)

Более

Менее 500 долларов (45)
от 2000 до 5000 долларов (35)
от 1000 до 2000 долларов (25)
от 500 до 1000 долларов (12)
Более 5000 долларов (9)

доМГцГГц

Внутри этого диапазона For example, if you enter 2000 to 3000 MHz, we will show you products closest to the specified range like 2100 to 2900 MHz. <a href="https://www.everythingrf.com/blogs/details/understanding-frequency-filters-on-everything-rf" target="_blank" class="mt-2 ml-1">Learn More</a>»/>

За пределами этого диапазона

Применить

От 0 до 3 ГГц
от 0 до 6 ГГц
от 0 до 18 ГГц

применять

Менее 1 дБм
Менее 5 дБм
Менее 10 дБм
Более 10 дБм

FM(124)
AM(121)
Импульс(102)
PM(91)
по часовой стрелке(35)

Более

Генераторы сигналов/источники сигналов

Просмотреть технический обзор генератора сигналов

Генераторы сигналов с непревзойденной чистотой и точностью

Независимо от того, работаете ли вы над универсальными или отраслевыми приложениями, такими как 5G, автомобилестроение, аэрокосмическая промышленность и оборона, наши платформы генераторов сигналов позволяют:

Удовлетворите свои требования к испытаниям с помощью широчайшего выбора генераторов сигналов — от генерации основных сигналов до прослеживаемых решений метрологического уровня
Стимулируйте свое устройство и систему, используя реалистичные сигналы с высочайшей целостностью сигнала
Снизьте стоимость владения за счет длительных циклов калибровки и наиболее комплексных решений для самостоятельного обслуживания

Найдите подходящий вам источник сигнала

Мы предлагаем широчайший выбор генераторов сигналов от основной полосы частот до 110 ГГц с частотным расширением до 1,1 ТГц. Каждый генератор сигналов, от базовой до расширенной функциональности, обеспечивает эталонную производительность в своем классе.

Векторные генераторы сигналов VXG

От 1 МГц до 110 ГГц

Первый в мире векторный генератор сигналов на 110 ГГц с полосой модуляции до 5 ГГц и объединением каналов. Современная генерация сигналов для тестирования 5G и спутниковой связи.

Гибкие генераторы сигналов серии X — UXG

От 10 МГц до 40 ГГц

Усовершенствованные генераторы сигналов, обеспечивающие непревзойденную производительность в таких областях, как скорость переключения и управление фазой, что позволяет точно моделировать сценарии с несколькими источниками излучения для радаров, РЭБ и тест антенны

Генераторы сигналов PSG

от 100 кГц до 67 ГГц

Самые надежные в отрасли генераторы микроволновых сигналов. Обладая производительностью метрологического класса и развивающимися возможностями, они могут удовлетворить ваши потребности в тестировании сейчас и в будущем.

Генераторы сигналов серии X — MXG, EXG и CXG

от 9 кГц до 40 ГГц

Чистая и точная альтернатива аналоговому генератору сигналов PSG с преимуществами в размере, скорости и стоимости

Генераторы сигналов в формате PXI

От 1 МГц до 44 ГГц

Гибкая масштабируемая модульная платформа, обеспечивающая быстрое переключение амплитуды и частоты для сокращения времени тестирования. Оптимизирован для проверки ВЧ- или СВЧ-проектов и условий производственных испытаний.

Генератор ВЧ-сигналов N9310A

От 9 кГц до 3 ГГц

Генератор ВЧ-сигналов общего назначения, идеально подходящий для производства, обучения и сервисного обслуживания

Посмотреть все

Программное обеспечение PathWave Signal Generator

Программное обеспечение PathWave Signal Generator представляет собой гибкий набор инструментов для создания сигналов, которые сокращают время, затрачиваемое на моделирование сигналов. Его оптимизированные по характеристикам опорные сигналы, подтвержденные Keysight, улучшают характеристику и проверку ваших устройств.

Создание опорных сигналов с оптимизированными характеристиками
Проверка компонентов, передатчиков и приемников
Убедитесь, что конструкции соответствуют последним стандартам
Создание сигнала скорости и сокращение времени моделирования

Посмотреть брошюру по генератору сигналов PathWave

Исключите неопределенность результатов испытаний с помощью надежного источника сигнала

В гонке за более быстрый выход на рынок вам нужны результаты испытаний, которым вы можете доверять. Выбор правильного, надежного инструмента для работы может иметь значение.

Эксперт по тестированию Keysight описывает основы генераторов сигналов в официальном документе ниже. Это поможет вам сделать осознанный выбор при выборе следующего источника РЧ.

Расширьте возможности своего генератора сигналов с помощью подходящих инструментов

Расширьте функциональные возможности своего испытательного прибора уже сегодня, сочетая его с подходящими аксессуарами для повышения производительности и подходящим программным обеспечением Keysight PathWave для проектирования и автоматизации тестирования, которое ускорит разработку вашей продукции.

См. совместимое программное обеспечение См. совместимые аксессуары

Генерация сигналов PathWave

Создание сигналов для широкого спектра сигналов общего назначения или стандартных сигналов

PathWave System Design (SystemVue)

Среда автоматизации электронного проектирования для физического уровня систем беспроводной связи и связи

Программное обеспечение для повышения производительности

Удаленное подключение, контроль, калибровка и управление приборами

Услуги

Улучшите испытания с помощью нашего портфеля услуг по калибровке, обновлению технологий, финансированию и оптимизации

Избранные ресурсы

Каталог решений для генерации сигналов

Компания Keysight предлагает широкий спектр инструментов, которые помогут вам генерировать сигналы, необходимые для эффективного тестирования вашего устройства. Достигайте своих целей проектирования с помощью нашего выбора аналоговых, радиочастотных и передовых микроволновых генераторов сигналов и программного обеспечения.

Генерация сигналов Pathwave

Signal Studio сокращает время, затрачиваемое на генерацию сигналов, благодаря оптимизированным по характеристикам сигналам Keysight и программному обеспечению для создания сигналов. Узнайте больше в этой брошюре.

Выбор генератора сигналов

В этом руководстве представлен обзор и параллельное сравнение, которые помогут определить, какой генератор сигналов вам подходит.

Генератор сигналов
: основы радиочастот — часть 2
В части 2 мы познакомим вас с генераторами сигналов, их основными характеристиками и способами устранения неопределенностей в результатах испытаний с помощью надежного генератора сигналов.
Как свести к минимуму погрешность измерений с помощью генераторов ВЧ-сигналов
Узнайте, как свести к минимуму погрешность измерений с помощью подходящего генератора ВЧ-сигналов и измерительного программного обеспечения для эффективного тестирования тестируемого устройства.
Основы векторных генераторов сигналов. Часть 2. Режим воспроизведения сигналов
Векторные генераторы сигналов обеспечивают точные и стабильные тестовые сигналы для тестирования приемников и определения характеристик радиочастотных компонентов. Знание основ векторных генераторов сигналов — первый шаг.
Тест приемника
: преодоление пяти основных проблем
Узнайте, как решить пять основных проблем при разработке беспроводных приемников.
Понимание требований к фазовому шуму и варианты выбора при генерации сигналов
Узнайте об основах генератора сигналов фазового шума и способах оптимизации фазового шума для вашего приложения.
3 Тактика настройки генерации фазокогерентного РЧ-сигнала
Методы с несколькими антеннами, такие как многовход-многовыход (MIMO) и формирование луча, могут помочь вам добиться разнесения, мультиплексирования и усиления антенны для улучшения спектральной эффективности и ОСШ. Этот информационный документ поможет вам понять фазовую когерентность и почему она важна, а также предложит тактику генерации фазово-когерентных сигналов.
Тестирование и поиск и устранение неисправностей конструкций приемников цифровой радиосвязи
В данных рекомендациях по применению рассматриваются основные принципы измерения, связанные с тестированием и поиском и устранением неисправностей приемников цифровой связи, особенно тех, которые используются в цифровых радиочастотных сотовых системах. Приведены настройки измерений для проверки производительности приемника и даны советы по устранению неполадок.
Просмотреть все ресурсы
Часто задаваемые вопросы – Генераторы сигналов
Что такое генератор сигналов?
Инженеры используют генератор сигналов для создания повторяющихся сигналов для проектирования, тестирования и производства систем и отдельных компонентов. Генератор сигналов — это общий термин для более широкого семейства инструментов. Другими распространенными названиями являются источники сигналов, источники и сигналы.
Какие бывают генераторы сигналов?
Существуют различные типы генераторов сигналов:
Генератор аналоговых сигналов
Векторный генератор сигналов
Генератор сигналов произвольной формы
Генератор радиочастотных (РЧ) сигналов
Генератор функций
Генератор импульсов
Цифровой генератор шаблонов
Что такое генератор радиочастотных сигналов?
Генераторы радиочастотных сигналов создают формы сигналов, необходимые для тестирования приложений, использующих радиочастоты. Одним из типов генераторов РЧ-сигналов является генератор аналоговых сигналов (ASG), который создает сигналы с амплитудной модуляцией (AM), частотной модуляцией (FM), фазовой модуляцией и импульсной модуляцией. Поскольку модуляция сигнала становится все более сложной, вам нужен векторный генератор сигналов (VSG) для создания сложных цифровых сигналов.

Госреестр 8777-13: Генераторы сигналов высокочастотные Г4-158

Применение

Подробное описание

Технические данные

Утвержденный тип

Комплект

Информация о поверке

Методы измерений

Рекомендации

Генератор сигналов высокочастотный Г4-151

Область применения

Условия эксплуатации

Комплект поставки

ВЧ-генератор сигналов с частотомером — RadioRadar

Схема простого широкополосного генератора ВЧ сигналов

Простой генератор высокой частоты своими руками

Дождитесь окончания поиска во всех базах.

Самодельный ВЧ генератор с одной шкалой

Генератор сигналов: функциональный генератор своими руками

ПРОСТОЙ ШИРОКОПОЛОСНЫЙ ГЕНЕРАТОР СИГНАЛОВ ВЧ

ПРОСТОЙ ГЕНЕРАТОР СИГНАЛОВ НЧ И ВЧ

Генератор сигналов: функциональный генератор своими руками

Генераторы ВЧ

Электронщик

Как сделать высокочастотный сигнал

pea.лукошкоживыхпродуктов.рф

Схема самодельной индукционной печи

| Tektronix

Что такое генератор сигналов?

Типы генераторов сигналов

Генераторы сигналов произвольной формы

Генераторы сигналов произвольной формы

Генератор ВЧ-сигналов TSG4100A

Сравнение технических характеристик генераторов ВЧ-сигналов, функциональных генераторов и генераторов сигналов произвольной формы

Часто задаваемые вопросы о генераторе сигналов

Для чего используется генератор сигналов?

Как работает генератор сигналов?

В чем разница между генераторами сигналов и генераторами функций?

Какие бывают генераторы сигналов?

Функциональный генератор | Генераторы сигналов произвольной формы

Сравнить Генераторы сигналов произвольной формы Tektronix

Как выбрать генератор сигналов произвольной формы

Часто задаваемые вопросы о генераторе произвольных функций

Для чего используется генератор функций?

В чем разница между генератором функций и генератором сигналов?

Как работают генераторы функций?

Генератор радиочастотных сигналов » Electronics Notes

Генераторы радиочастотных, радиочастотных или микроволновых сигналов используются для возбуждения многих радиочастотных цепей.

Типы генераторов ВЧ сигналов

Работа генератора РЧ сигналов

Функции генератора радиочастотных сигналов

Различные типы генераторов сигналов и их применение

Стандартные генераторы сигналов

Генератор сигналов произвольной формы

Генератор радиочастотных (РЧ) сигналов

Функциональный генератор

Генераторы сигналов специального назначения

Генераторы импульсов

Генераторы видеосигналов

Генераторы цифровых шаблонов

Программное обеспечение генератора сигналов

Генераторы радиочастотных сигналов — все RF

Количество каналов:

Фильтры

Популярные запросы

Генераторы сигналов/источники сигналов

Генераторы сигналов с непревзойденной чистотой и точностью

Найдите подходящий вам источник сигнала

Программное обеспечение PathWave Signal Generator

Исключите неопределенность результатов испытаний с помощью надежного источника сигнала

Расширьте возможности своего генератора сигналов с помощью подходящих инструментов

Избранные ресурсы

Часто задаваемые вопросы – Генераторы сигналов

Что такое генератор сигналов?

Какие бывают генераторы сигналов?

Что такое генератор радиочастотных сигналов?

alexxlab

Добавить комментарий Отменить ответ

Рубрики
