Расшифровка и маркировка обозначений трансформаторов (аббревиатур)

СправочникСетевые трансформаторы, Силовые трансформаторы1 комментарий к записи Расшифровка буквенных обозначений трансформаторов

Содержание:

Маркировка трансформаторов

Любой трансформатор отличается различными конструктивными особенностями, областью применения, номинальным напряжением и климатическими условиями и т.п. Нужно уметь правильно расшифровать маркировку буквенно — цифровые обозначения характеристик трансформаторов: его мощность, систему охлаждения, количество обмоток, напряжение на обмотках высшего напряжения и низшего напряжения.

В настоящее время чтобы точно определить номенклатуру трансформатора нужно не только смотреть на название трансформатора, нормативные документы, но сверятся с документацией завода производителя трансформатора. Ниже даны расшифровки трансформаторов отечественного производства.

Любая цифра или буква на табличке набитой на корпусе трансформатора имеет свое значение. Некоторые буквы могут отсутствовать, другие не могут быть одновременно, например «О» и «Т» однофазный и трехфазный.

Маркировка трансформаторовБуквенные обозначенияБуквенные обозначения транформаторов тока

Самые частые обозначения трансформаторов буквенные: ТМ, ТС, ТСЗ, ТД, ТДЦ, ТМН, ТДН, ТЦ, ТДГ, ТДЦГ, ОЦ, ОДГ, ОДЦГ, АТДЦТНГ, АОТДЦН и т. д

1.  А – обозначает автотрансформатор
2.  Первая буква отмечает фазировку: Т — трехфазный, О – однофазный;
3. Буква Р (с расщепленной обмоткой) после числа фаз в обозначении указывает, что обмотка низшего напряжения представлена двумя (тремя) обмотками.
4. Вторая буква указывает на систему охлаждения: М — естественное масляное, т. е. естественная циркуляция масла, С — сухой трансформатор с естественным воздушным охлаждением открытого исполнения, Д — масляное с дутьем, т. е. с обдуванием бака при помощи вентилятора, Ц — принудительная циркуляция масла через водяной охладитель, ДЦ — принудительная циркуляция масла с дутьем.
5. Наличие второй буквы Т означает, что трансформатор трехобмоточный, двухобмоточный специального обозначения не имеет.
6. Н — регулирование напряжения под нагрузкой (РПН), отсутствие — наличие переключения без возбуждения (ПБВ),
7. Г — грозоупорный.
8. За буквенными обозначениями следуют (Uн) номинальная мощность трансформатора (кВА)
9. через дробь — класс номинального напряжения обмотки ВН (кВ). В автотрансформаторах добавляют в виде дроби класс напряжения обмотки СН. Иногда указывают год начала выпуска трансформаторов данной конструкции.

Шкала номинальных мощностей трехфазных силовых трансформаторов и автотрансформаторов (действующие государственные стандарты 1967 — 1974 гг.) высоковольтных сетей выстроена так, чтобы были значения мощности, кратные десяти: 20, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600 кВА и т. д. Отдельные исключение составляют мощности 32000, 80000, 125000, 200000, 500000 кВА

Срок службы трансформаторов довольно длительные и равен 50 лет. В наше время можно встретить трансформаторы промышленных производств изготовленные еще 1968г, прошедшие капитальный ремонт.

Шкала мощностей трансформаторов выпущенных в СССР: 5, 10, 20, 30, 50, 100, 180, 320, 560, 750, 1000, 1800, 3200, 5600, …, 31500, 40500, кВА и т. д.

Чтобы не запутаться в табличке указанных данных, можно разбить ее шесть групп.
Пример определения показателей для трансформатора АОДЦТН — 333000/750/330
автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН — 750 кВ, класс СН — 500 кВ

РАСШИФРОВКА НАИМЕНОВАНИЙ СИЛОВЫХ ТРАНСФОРМАТОРОВ

Для силовых трансформаторов приняты следующие буквенные обозначения [1, c.238]:

Таблица 1 — Расшифровка буквенных и цифровых обозначений наименования силового трансформатора

1. Автотрансформатор	А
2. Число фаз
Однофазный	О
Трёхфазный	Т
3. С расщепленной обмоткой	Р
4. Охлаждение
Сухие трансформаторы:
естественное воздушное при открытом исполнении	С
естественное воздушное при защищенном исполнении	СЗ
естественное воздушное при герметичном исполнении	СГ
воздушное с принудительной циркуляцией воздуха	СД
Масляные трансформаторы:
естественная циркуляция воздуха и масла	М
принудительная циркуляция воздуха и естественная циркуляция масла	Д
естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла	МЦ
естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком масла	НМЦ
принудительная циркуляция воздуха и масла с ненаправленным потоком масла	ДЦ
принудительная циркуляция воздуха и масла с направленным потоком масла	НДЦ
принудительная циркуляция воды и масла с ненаправленным потоком масла	Ц
принудительная циркуляция воды и масла с направленным потоком масла	НЦ
5. Трёхобмоточный	Т
6. Переключение ответвлений
регулирование под нагрузкой (РПН)	Н
автоматическое регулирование под нагрузкой (АРПН)	АН
7. С литой изоляцией	Л
8. Исполнение расширителя
с расширителем	Ф
без расширителя, с защитой при помощи азотной подушки	З
без расширителя в гофробаке (герметичная упаковка)	Г
9. С симметрирующим устройством	У
10. Подвесного исполнения (на опоре ВЛ)	П
11. Назначение
для собственных нужд электростанций	С
для линий постоянного тока	П
для металлургического производства	М
для питания погружных электронасосов	ПН
для прогрева бетона или грунта (бетоногрейный), для буровых станков	Б
для питания электрооборудования экскаваторов	Э
для термической обработки бетона и грунта, питания ручного инструмента, временного освещения	ТО
шахтные трансформаторы	Ш
Номинальная мощность, кВА	[число]
Класс напряжения обмотки ВН, кВ	[число]
Класс напряжения обмотки СН (для авто- и трёхобмоточных тр-ов), кВ	[число]

Примечание: принудительная циркуляция вохдуха называется дутьем, то есть «с принудительной циркуляцией воздуха» и «с дутьем» равнозначные выражения.

Для регулировочных трансформаторов приняты следующие сокращения [1, c.238][2, c.150]:

Таблица 2 — Расшифровка буквенных и цифровых обозначений наименования регулировочного трансформатора

1. Вольтодобавочный трансформатор	В
2. Регулировочный трансформатор	Р
3. Линейный регулировочный	Л
4. Трёхфазный	Т
5. Тип охлаждения:
принудительная циркуляция воздуха и естественная циркуляция масла	Д
естественная циркуляция воздуха и масла	М
6. Регулирование под нагрузкой (РПН)	Н
7. Поперечное регулирование	П
8. Грозоупорное исполнение	Г
9. С усиленным вводом	У
Проходная мощность, кВА	[число]
Класс напряжения обомотки возбуждения, кВ	[число]
Класс напряжения регулировочной обомотки, кВ	[число]

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ РЕГУЛИРОВОЧНЫХ ТРАНСФОРМАТОРОВ

ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

РАСШИФРОВКА НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

Для трансформаторов напряжения приняты следующие сокращения [2, c.200]:

Таблица 3 — Расшифровка буквенных и цифровых обозначений наименования трансформатора напряжения

1. Конец обмотки ВН заземляется	З
2. Трансформатор напряжения	Н
3. Число фаз:
Однофазный	О
Трёхфазный	Т
4. Тип изоляции:
Сухая	С
Масляная	М
Литая эпоксидная	Л
5. Каскадный (для серии НКФ)(1,2)	К
6. В фарфоровой покрышке	Ф
7. С обмоткой для контроля изоляции сети	И
8. С ёмкостным делителем (серия НДЕ)	ДЕ
Номинальное напряжение(3), кВ	[число]
Климатическое исполнение	[число]

Примечание:

• Комплектующий для серии НОСК;
• С компенсационной обмоткой для серии НТМК;
• Кроме серии НОЛ и ЗНОЛ, в которых:

• 06 — для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки;
• 08 — для ЗРУ и КРУ внутренней и наружной установки;
• 11 — для взрывоопасных КРУ.

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

НОСК-3-У5 — трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение — У5;
НОМ-15-77У1 — трансформатор напряжения однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1977 года разработки, климатическое исполнение — У1;
ЗНОМ-15-63У2 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1963 года разработки, климатическое исполнение — У2;
ЗНОЛ-06-6У3 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с литой эпоксидной изоляцией, для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки, климатическое исполнение — У3;
НТС-05-УХЛ4 — трансформатор напряжения трёхфазный с сухой изоляцией, номинальное напряжение обмотки ВН 0,5 кВ, климатическое исполнение — УХЛ4;
НТМК-10-71У3 — трансформатор напряжения трёхфазный с масляной изоляцией и компенсационной обмоткой, номинальное напряжение обмотки ВН 10 кВ, 1971 года разработки, климатическое исполнение — У3;
НТМИ-10-66У3 — трансформатор напряжения трёхфазный с масляной изоляцией и обмоткой для контроля изоляции сети, номинальное напряжение обмотки ВН 10 кВ, 1966 года разработки, климатическое исполнение — У3;
НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;
НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;

РАСШИФРОВКА НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ ТОКА

Для трансформаторов тока приняты следующие сокращения [2, c. 201,206-207,213]:

Таблица 4 — Расшифровка буквенных и цифровых обозначений наименования трансформатора тока

1. Трансформатор тока	Т
2. В фарфоровой покрышке	Ф
3. Тип:
Встроенный(1)	В
Генераторный	Г
Нулевой последовательности	Н
Одновитковый	О
Проходной(2)	П
Усиленный	У
Шинный	Ш
4. Исполнение обмотки:
Звеньевого типа	З
U-образного типа	У
Рымочного типа	Р
5. Исполнение изоляции:
Литая	Л
Масляная	М
6. Воздушное охлаждение(3,4)	В
7. Защита от замыкания на землю отдельных жил кабеля(5)	З
8. Категория исполнения	А,Б
Номинальное напряжение(6,7)	[число]
Ток термической стойкости(8)	[число]
Климатическое исполнение	[число]

Пример расшифровки трансформаторов

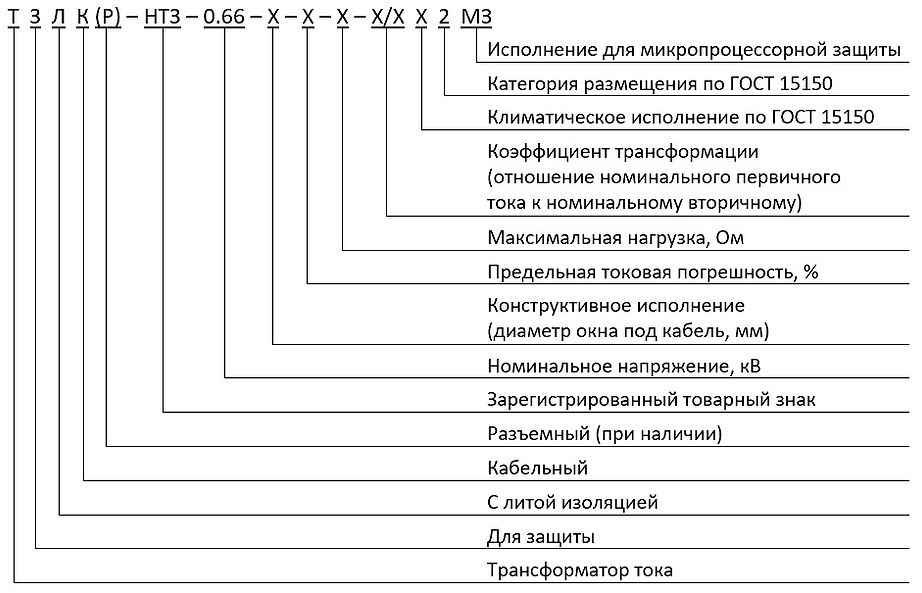

Трансформаторы тока обозначаются следующим образом:
• Т — Буква указывает, что это именно трансформатор тока
• Вторая буква означает конструктивное исполнение: «П» — проходной, «О» – опорный трансформатор, «Ш» -шинный, «Ф» — с фарфоровой покрышкой
• Третье обозначение указывает на изоляцию и систему охлаждения обмоток трансформатора «Л» — литая изоляция, «М» — масляная,
Потом идет через “-“ класс изоляции, климатическое исполнение трансформаторов, и, категория установок.

Пример расшифровки трансформатора тока ТПЛ — 10УХЛ4 100/5А.

•  Т – тока
•  П – проходной
•  Л – литая изоляция
•  Класс 10 кВ
•  УХ – умеренного и холодного климата
•  4 – четвертая категория
•  100/5А – коэффициент трансформации как сто к пяти.

Примеры расшифровка трансформаторов напряжения:
ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.
НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;
НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;
ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Расшифровка буквенных обозначений трансформаторов и автотрансформаторов

Маркировка измерительных трансформаторов напряжения.

Схема маркировки измерительных трансформаторов напряжения изображена на рисунке 15.

   Рисунок 15 – Схема маркировки измерительных трансформаторов напряжения

Маркировка измерительных трансформаторов напряжения начинается с их конструкции. Если это проходная конструкция, она обозначается литерой П. Если её нет, это опорный вид аппаратов. Литой изолятор имеет в маркировке Л, а фарфоровый – Ф. Встроенный изолятор имеет В.

Ниже приведены примеры маркировки измерительных трансформаторов напряжения и расшифровка обозначений:

1) НТМИ — 10(6)-У3(Т3)
НТ – трансформатор напряжения
М – охлаждение масляное с естественной циркуляцией воздуха и масла
И – измерительный
10(6) – номинальное напряжение обмотки ВН, кВ
У3(Т3) – климатическое исполнение и категория размещения по ГОСТ 15150

2) НТМИ – 10(6)-У3(Т3)
НТ – трансформатор напряжения
М – охлаждение масляное с естественной циркуляцией воздуха и масла
И – измерительный
10(6) – номинальное напряжение обмотки ВН, кВ
У3(Т3) – климатическое исполнение и категория размещения по ГОСТ 15150

3) ЗНОЛ-[*] УХЛ[*]:
З – заземляемый трансформатор;
Н – трансформатор напряжения;
О – однофазный;
Л – с литой изоляцией;
[*] – номинальное напряжение первичной обмотки, кВ;
УХЛ[*] – климатическое исполнение и категория размещения 2 по ГОСТ 15150.

4) ЗНОЛПМ-[*] УХЛ[*]:
З – заземляемый трансформатор;
Н – трансформатор напряжения;
О – однофазный;
Л – с литой изоляцией;
П – со встроенным предохранительным устройством;
М – малогабаритный;
[*] – номинальное напряжение первичной обмотки, кВ;
УХЛ[*] – климатическое исполнение и категория размещения 2 по ГОСТ 15150.

5) НОЛ-[*] УХЛ[*]:
Н – трансформатор напряжения;
О – однофазный;
Л – с литой изоляцией;
[*] – номинальное напряжение первичной обмотки, кВ;
УХЛ[*] – климатическое исполнение и категория размещения 2 по ГОСТ 15150.



Контрольные вопросы по теме «Техническое обслуживание и ремонт измерительных трансформаторов»:

1. Назначение измерительных трансформаторов тока и напряжения. Область их применения?

2. Для каких целей предназначены измерительные трансформаторы тока? Какие электроизмерительные приборы могут быть подключены к трансформаторам тока?

3. Объяснить, каким образом трансформаторы тока защищают электроизмерительные приборы от токов короткого замыкания, происходящих в первичной цепи?

4. Каким образом трансформаторы тока повышают безопасность проведения электрических измерений в высоковольтных установках?

5. Объяснить, как устроен однофазный измерительный трансформатор тока? Сколько обмоток может иметь такой трансформатор?

6. По каким показателям классифицируются измерительные трансформаторы тока?

7. Перечислить и расшифровать буквенные обозначения измерительных трансформаторов тока.

8. Объяснить, чем конструктивно отличаются катушечные от шинных трансформаторов тока?

9. Каким образом могут соединяться между собой вторичные обмотки трехфазного измерительного трансформатора тока?

10. Изобразить схему соединения вторичных обмоток трехфазного измерительного трансформатора тока в «неполную звезду». В каких электрических сетях используется подобная схема?

11. Изобразить схему соединения вторичных обмоток трехфазного измерительного трансформатора тока в «звезду», (включенных на сумму токов трех фаз). Для каких целей используется подобная схема?

12. Что понимается под коэффициентом трансформации измерительного трансформатора тока? Как он определяется?

13. Какие погрешности характеризуют работу измерительных трансформаторов тока? Как определяются эти погрешности?

14. Какие классы точности имеют измерительные трансформаторы тока, выпускаемые отечественной промышленностью? Для каких целей используются трансформаторы тока с различными классами точности?

15. Что понимается под номинальной нагрузкой трансформатора тока? Как определяется номинальная нагрузка?

16. Что понимается под стойкостью измерительного трансформатора тока? Какие виды стойкости существуют и как они определяются?

17. Какие элементы и узлы конструкции измерительных трансформаторов тока проверяют при их техническом обслуживании?

18. Какие замеры, и с какой периодичностью производят при техническом обслуживании измерительных трансформаторов тока?

19. Какие проверки производят при проведении ремонта измерительных трансформаторов тока?

20. Объяснить, почему недопустимо оставлять вторичную обмотку работающего трансформатора тока разомкнутой?

21. Дать полную расшифровку приведенного ниже трансформатора тока:



22. Для каких целей предназначены измерительные трансформаторы напряжения и как они используются?

23. В каком режиме работают измерительные трансформаторы напряжения?

24. В каком, по числу фаз исполнении, выпускаются измерительные трансформаторы напряжения?

25. Как устроен однофазный, двухобмоточный измерительный трансформатор напряжения? Изобразить конструкцию и схему включения этого прибора.

26. Какие электроизмерительные приборы могут быть подключены к измерительному трансформатору напряжения? Изобразить схему подключения этих приборов к измерительному трансформатору.

27. Что понимается под коэффициентом трансформации измерительного трансформатора напряжения? Как определяется коэффициент трансформации?

28. Привести обозначение выводов обмоток однофазного и трехфазного измерительного трансформатора напряжения.

29. Привести схему однофазного измерительного трансформатора напряжения с двумя вторичными обмотками. Показать, для каких целей используется каждая из этих обмоток.

30. Привести одну из возможных схем включения однофазных измерительных трансформаторов напряжения в трехфазную сеть. Описать, где применяется данная схема и как она работает.

31. Привести классификацию измерительных трансформаторов напряжения.

32. Дать краткую характеристику каскадного измерительного трансформатора напряжения. Где применяются эти приборы и как работают?

33. В чем заключается техническое обслуживание измерительных трансформаторов напряжения? Как часто производится испытание изоляции измерительных трансформаторов повышенным напряжением и как они проводятся?

34. Как производится ремонт измерительных трансформаторов напряжения?

35. Дать полную расшифровку приведенного ниже измерительного трансформатора напряжения:



Письменно ответить на контрольные вопросы. Ответы разместить в личном кабинете.





Обнаружение и маркировка трансформаторов тока

1. Обнаружение трансформаторов тока

Трансформаторы тока выполняют функцию преобразования тока и электрической изоляции. Измерение вторичного прибора удобно преобразовывать в относительно однородный ток, чтобы избежать опасности прямого измерения линии трансформатора тока. Способ обнаружения трансформатора тока имеет следующие аспекты.

1) Комплексный тестер трансформатора: измерьте погрешность между стандартным трансформатором и тестируемым трансформатором и отобразите рабочий ток.

2) Стандартный трансформатор тока: Он используется в качестве эталона при проверке трансформатора, и его точность обычно более чем на два уровня выше измеренной. Он разработан с несколькими ответвлениями с переменным коэффициентом для адаптации к проверке различных трансформаторов.

3) Регулятор напряжения: Используется для регулировки испытательного тока. Как правило, он устанавливается в одной консоли с защитой и переключателем. Есть два регулятора напряжения для грубой регулировки и точной регулировки, чтобы соответствовать тонкости регулировки. При измерении ниже номинального тока 2500 А это можно сделать с помощью комбинации регуляторов напряжения общего назначения мощностью 10 кВА. Большие токи должны быть специально изготовлены, обычно 30~6 окВА.

4) Усилитель тока: Совместно с регулятором напряжения генерируйте различные необходимые испытательные токи. Его мощность и стоимость увеличиваются с увеличением тока.

5) Сильноточный соединительный кабель: Подключайте сотни или тысячи ампер, и нельзя игнорировать цену кабеля.

6) Блок нагрузки: имитация фактического рабочего состояния тестируемого трансформатора тока.

2. Маркировка трансформаторов тока

1) Модель трансформатора тока состоит из следующих частей, а буквы и символы каждой части указывают на содержание.

Первая буква: L-трансформатор тока.

Вторая буква: F-тип давления воздуха; Тип М-шины (через сердце).

Третья буква: C-фарфоровая изоляция; Z-заливка.

Четвертая буква: B-защита; D-зазор.

Пятая буква: цифра — уровень напряжения (кВ).

Например, ЛМЗ-0,66 представляет собой трансформатор тока с сердечником 0,66 кВ, залитый эпоксидной смолой.

Номинальное рабочее напряжение взаимной индуктивности обеспечивает длительную работу при одном и том же среднеквадратичном напряжении.

Номинальный первичный ток — это значение первичного тока в качестве стандарта производительности трансформатора.

Номинальный вторичный ток, как значение вторичного тока стандарта характеристик взаимной индуктивности, обычно составляет 5 А или 1 А.

Коэффициент номинального тока, отношение номинального первичного тока к номинальному вторичному току.

Номинальная нагрузка, значение нагрузки, при котором определяется правильный уровень взаимной индуктивности. Полное сопротивление цепи, кроме клемм вторичной обмотки К1 и К2 трансформатора тока, является полной нагрузкой трансформатора тока. Обычно это рассматривается как мощность, вольт-ампер или импеданс, ом.

Номинальный коэффициент мощности, отношение эффективной части номинального полного сопротивления вторичной нагрузки к номинальному полному сопротивлению.

Уровень точности, при указанных условиях использования погрешность взаимной индуктивности находится в пределах, установленных уровнем для измерения энергетики, и обычно используются уровни 0,2, 0,5, 0,2S, 0,5S и т. д.

Похожие статьи об Acrel

Acrel выпускает ADW300 с доступом 333 мВ Что нужно знать для применения шунтов постоянного тока? Что такое смарт-шлюз? Способ крепления раздельного трансформатора тока

Как работает трансформатор тока



Трансформатор — это электрическое устройство, работающее по принципу закона электромагнетизма Фарадея, используемое для повышения или понижения входного напряжения. Трансформаторы бывают разных типов, например: силовые трансформаторы, трансформаторы тока, трансформаторы напряжения, импульсные трансформаторы, радиочастотные трансформаторы и аудиотрансформаторы. Наиболее распространенным применением трансформатора тока является уменьшение тока и обеспечение гальванической развязки в устройствах измерения тока. Некоторые типичные примеры включают SMPS, управление двигателем и электронные балласты молнии.

Возможно, вы знаете, как работает трансформатор тока, но многие ли из вас имели возможность увидеть, как он выглядит на самом деле изнутри? Это определенно маленький инструмент, который работает больше, чем его размер. В сегодняшнем обзоре вы узнаете, как работают трансформаторы тока.

Рис. 1:  Изображение, показывающее типичный трансформатор тока

На рисунке выше показан трансформатор тока. Маркировка на устройстве помогает узнать количество витков во вторичной обмотке. Разные производители имеют различный формат маркировки, например, это устройство имеет маркировку в формате 54XXXC, в которой X заменены тремя цифрами. Число представляет витки во вторичной обмотке, например, если написано 54050C, это означает, что вторичная обмотка имеет 50 витков.

Упаковка:

Рис. 2: Вид упаковки трансформатора тока крупным планом

Этот трансформатор имеет полимерный корпус, изготовленный из материала, известного как UL94 V-0, который соответствует стандартам RoHS. UL94 код, присвоенный тесту на воспламеняемость пластиковых материалов, используемых в электронных устройствах.

Последние два буквенно-цифровых символа обозначают рейтинг воспламеняемости. В данном случае V-0 означает, что пламя исчезнет максимум за 10 секунд, и горящий материал не упадет.

Обмотки и структура выводов

Обмотки:

Медные провода обычно используются в качестве токонесущих проводников. Имеется шесть клемм, из которых две связаны со вторичной обмоткой и четыре с первичной обмоткой. Первичная обмотка имеет большую площадь поперечного сечения, так как сопротивление провода обратно пропорционально площади его поперечного сечения. Входной ток для трансформатора должен быть больше, чем вторичный. Для минимизации плотности магнитного потока вторичные катушки имеют меньшую площадь поперечного сечения.

В этом устройстве две первичные обмотки в соотношении 1:1, что повышает безопасную токовую нагрузку трансформатора.

Структура контактов:

Рис. 4. Структура трансформатора тока

Это 6-контактное устройство, которое служит для него входными и выходными клеммами. Круглая канавка в левом нижнем углу помогает определить структуру штифта. Первичная обмотка подключается к контактам 1, 6 и 2, 5, а 3, 4 к вторичной обмотке. Передаточное отношение устройства составляет 1:1:200, где 200 — передаточное отношение вторичной обмотки.

Внутренняя структура:

Рис. 5: Внутренняя структура трансформатора тока

После разрезания полимера мы увидели, как обмотки перекрывают друг друга. Это выглядит как кольцо из медной проволоки, как показано на изображении выше. Обмотки расположены концентрически, чтобы уменьшить утечку потока в трансформаторе.
