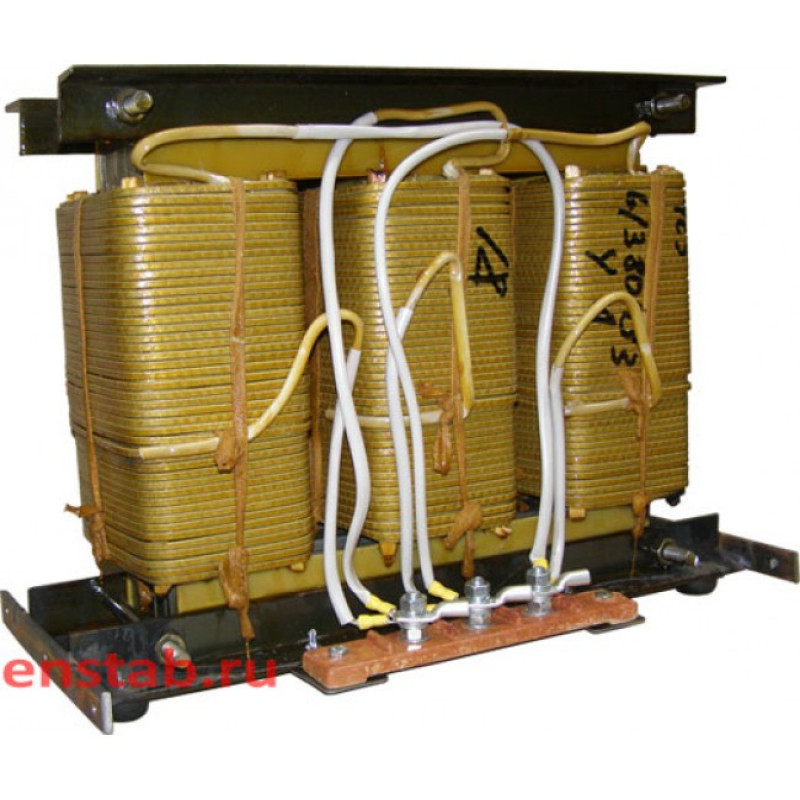

Трехфазный силовой трансформатор

Трансформаторы являются востребованным оборудованием в любой сфере, где требуется преобразование электроэнергии. У нас вы можете купить трансформатор разных категорий. Для уточнения подробностей звоните нам по телефону +7(343)287-46-42.

Силовые трансформаторы представлены многочисленными наименованиями, которые определяют принадлежность устройства к одной из классификаций. Независимо от их категории, главной функцией трансформаторов является передача электроэнергии. Без них невозможна работа любых предприятий или систем, где требуется электроэнергия. Конечно, для каждой сферы деятельности существует своя категория таких устройств. При проектировании силового трехфазного трансформатора учитываются свои особенности. Рассмотрим их.

Трехфазный силовой трансформатор: особенности и преимущества

Данные трансформаторы применяется для осуществления процесса трансформации трехфазного тока. Он имеет стержневую конструкцию. Сердечник представляет собой совокупность трех стержней, которые расположены в одной плоскости. Сверху и снизу они соединены ярмовыми балками. Таким образом, получается, что обмотки трехфазной силовой конструкции связаны между собой посредством общей магнитной цепи. Такое соединение может быть выполнено схемой звезды или треугольника.

Также трансформация трехфазного тока может производиться с помощью использования трехфазной группы, которая состоит из троицы однофазных трансформаторов. Конструкция такой совокупности представляет собой следующее: рядом устанавливаются три однофазных трансформатора вместе с внешними зажимами обмоток высокого напряжения и низкого, что соединяют их в трехфазные схемы. Полученный трехфазный силовой трансформатор будет иметь три разных электромагнитных системы и общую электрическую схему.

Конструкция магнитопровода

Трехфазные силовые трансформаторы подразделятся на категорию стержневых и броневых. Стержневые, в свою очередь, делятся на:

• Трансформаторы с симметричной магнитной цепью;
• Трансформаторы с несимметричной магнитной цепью.

Они состоят из трех металлических стержней, которые сверху и снизу охвачены железными накладками ярмами. Каждый стержень при этом имеет первичную и вторичную катушку одной фазы.

Конструкция с симметричной системой располагает стержнями в одной плоскости. У несимметричной же системы стержни располагаются по углам равносторонней треугольной фигуры. Такое расположение дает равноценные магнитные сопротивления для потоков всех трех фаз. При магнитной системе несимметричного типа неравенство сопротивлений для разных потоков фаз приводит к неравенству токов холостой работы при одном фазовом напряжении в отдельных фазах.

Броневой трансформатор состоит из трех однофазных, которые приставлены друг к другу ярмами. Их преимущество перед стержневыми заключается в том, что они имеют короткие пути замыкания магнитного потока, что означает малые токи холостой работы. Недостаток же состоит в плохой доступности обмоток при необходимости в ремонтных работах и худших условиях охлаждения из-за окружения этих обмоток железом.

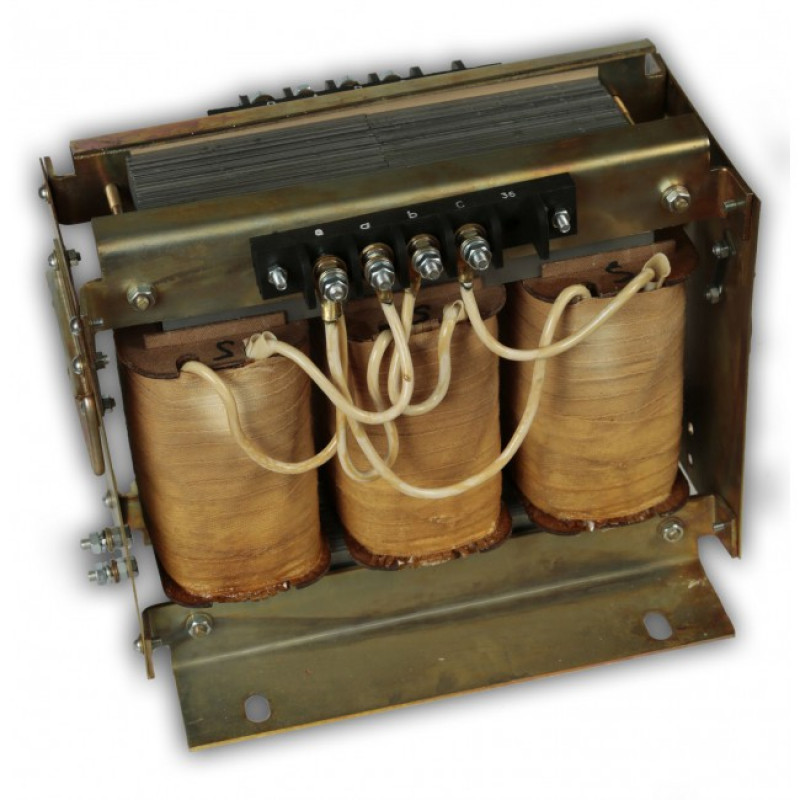

Трансформатор силовой трехфазный Кавик ТСЗИ-2,5У2/380/42

1. Главная
2. Сварочное оборудование
3. Трансформаторы сварочные

75 000 ₸

Описание Обзор Характеристики Гарантия Запасные части

Трансформатор силовой трехфазный Кавик ТСЗИ-2,5У2/380/42 — представляет собой электромагнитное устройство, которое преобразует переменный электрический ток исходного напряжения, в переменный электрический ток другого требующегося напряжения. С естественным воздушным охлаждением. Предназначен для безопасного питания электроинструмента или ламп местного освещения при частоте 50 Гц.

Напряжение сети, В	380
Количество фаз	3
Номинальное рабочее напряжение, В	42

Габариты без упаковки (ДxШxВ), мм	260х360х270
Вес нетто, кг	28. 4

Заводская гарантия

Гарантия покрывает дефекты в изделиях, поставляемых компанией ТССП Казахстан, причиненные дефектным материалом или исполнением. Гарантия покрывает только дефекты, выявленные в пределах гарантийного периода определенного Договором, но не более 12 (двенадцати) месяцев с даты поставки. Заводская гарантия имеет силу только, если изделие используется в целях, для которых оно было разработано, и если изделие введено в эксплуатацию, используется и обслуживается в соответствии с оригинальной инструкцией изготовителя и инструкцией по эксплуатации.

Гарантия покрывает исправление квалифицированным обслуживающим персоналом, уполномоченным ТССП Казахстан, любого попадающего под гарантию завода-изготовителя дефекта. Гарантия также покрывает затраты на запасные части и непосредственно труд, необходимый для замены или ремонта дефектного изделия.

Специальные гарантийные условия, исключения и ограничения

На ряд типов и моделей оборудования действуют специальные гарантийные условия от заводов-изготовителей или от компании ТССП Казахстан.

Уточните перед покупкой, действуют ли специальные условия, исключения или ограничения на выбранный вами продукт.

Кредо нашего сервиса крайне простое и емкое: «Техника должна работать».

В Астане, Алмате, Шымкенте, Атырау и в Усть-каменогорске находятся сервисные центры с мастерами для проведения ремонтных работ в мастерской и на выезде. Разделение по специализации, позволяет нам растить и развивать профильных сервисных специалистов, способных оперативно решать вопросы по ремонту и обслуживанию техники.

При подготовке к продвижению линейки оборудования, мы проводим предварительную работу по подбору и формированию склада запасных частей для технического обслуживания и ремонта. На складах ТССП Казахстан хранится более 5000 наименований запчастей и мы неустанно работаем над повышением качества склада и обеспечением постоянного наличия критичных позиций для бесперебойной работы наших клиентов.

Трехфазные трансформаторы: подробное руководство

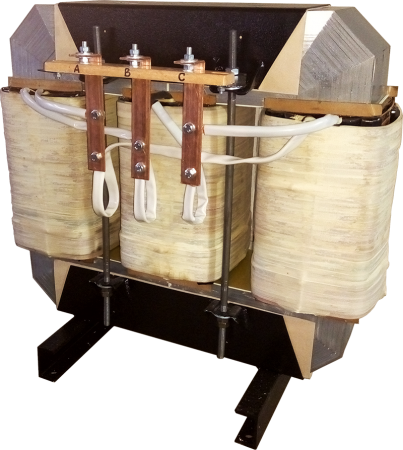

Рисунок 1: Трехфазный трансформатор

Трехфазные трансформаторы — это пассивные машины, передающие электрическую энергию между цепями. Во вторичной цепи магнитный поток индуцирует электродвижущую силу (ЭДС), повышая (увеличивая) или понижая (понижая) напряжения без изменения частоты. Существуют различные виды электрических систем, поэтому трансформаторы должны работать вместе с совместимыми системами. Трехфазный трансформатор работает с трехфазной электрической системой переменного тока, чтобы обеспечить потребителей стабильной и безопасной для устройства электроэнергией. В зависимости от отрасли или области применения размер, конструкция, вольт-амперный номинал и несущая способность трехфазного трансформатора будут различаться.

Содержание

• Что такое трехфазный трансформатор?
• Что такое трехфазная электрическая система?
• Значение закона индукции Фарадея
• Различные типы трехфазных трансформаторов
• Трансформатор трехфазный состав
• Конфигурации с трехфазным трансформатором
• Применение трехфазных трансформаторов
• Часто задаваемые вопросы

• Автотрансформатор

• Постоянное напряжение

• Трансформатор тока

• Трансформатор безопасности

• Однофазные трансформаторы

• Трехфазные трансформаторы

• Трансформаторы напряжения

Что такое трехфазный трансформатор?

В некоторых выпрямительных трансформаторах постоянного тока трансформаторы напряжения могут быть сконструированы для однофазной или двух-, трех-, шести- и даже сложных комбинаций до 24-х фаз. В процессах производства, распределения и передачи электроэнергии может использоваться трехфазная сеть, обозначаемая как 3φ или 3 фазы. Трехфазный трансформатор работает от трехфазного источника питания, и первичная и вторичная обмотки имеют три набора обмоток.

Рисунок 2: Трехфазный трансформатор с тремя наборами обмоток на первичной и вторичной сторонах

Что такое трехфазная электрическая система?

Трехфазные и однофазные электрические системы используют переменный ток (AC). Переменный ток обычно имеет синусоидальную форму, но также могут генерироваться другие формы волны, такие как прямоугольные, треугольные и сложные волны. Сигналы переменного тока обладают тремя важными свойствами: амплитудой, периодом и частотой. Амплитуда описывает величину волны. Период — это когда происходит одно полное колебание, а частота — это количество циклов, возникающих в секунду.

Полное колебание переменного тока имеет как пик, так и впадину. Для обычного цикла 360° эти точки находятся на 90° и 270°. Однофазная система имеет один пик и впадину в пределах одного проводника, и эти точки испытывают максимальные величины, но в противоположных направлениях. С другой стороны, трехфазные системы имеют три пика и впадины на трех проводниках. Напряжения и токи опережают или отстают друг от друга на 120° (см. рис. 2).

Значение закона индукции Фарадея

Работа всех типов трансформаторов подчиняется закону индукции Фарадея – он гласит, что величина ЭДС, индуцированной в цепи, прямо пропорциональна скорости изменения магнитного потока, отсекающего по цепи.

Следовательно, проводник, помещенный рядом с изменяющимся магнитным полем, например, от электромагнита с питанием от переменного тока, будет иметь электрический ток. Электромагнитные цепи такого типа называются первичными обмотками.

По мере того, как электрический ток схлопывается и непрерывно генерируется с определенной частотой, магнитное поле схлопывается и воссоздается аналогичным образом. Это переменное магнитное поле индуцирует ток в проводниках, перерезанных этим потоком; тогда они называются вторичными обмотками. Частота одинакова на обеих обмотках.

Различные типы трехфазных трансформаторов

Трехфазные трансформаторы можно разделить на категории в зависимости от их конструкции. Существует два типа трехфазных трансформаторов: стержневые с первичной и вторичной обмотками, намотанными на один сердечник, и оболочковые трансформаторы, объединяющие три однофазных трансформатора.

С сердечником

В трехфазных трансформаторах с сердечником сердечник имеет три ветви в одной плоскости. Каждое звено содержит первичную и вторичную обмотки, и эти обмотки равномерно распределены между тремя ветвями. Нередко можно услышать об обмотках высокого напряжения (ВН) и низкого напряжения (НН).

Поскольку обмотку низкого напряжения легче изолировать, эти обмотки располагаются ближе к сердечнику, чем катушки более высокого напряжения. Последние обмотки наматываются вокруг первых, между ними находится изоляционный материал. В этой конструкции обмотки магнитно связаны друг с другом, при этом одна обмотка использует другую пару ветвей в качестве обратных путей для своего магнитного потока (см. Рисунок 3).

Кожуховой

Кожуховой трехфазный трансформатор состоит из трех отдельных однофазных трансформаторов. Три фазы этого трансформатора имеют практически независимые магнитные поля, а сердечник этого трансформатора имеет пять ветвей, как показано на рис. 3.9.0003

Обмотки ВН и НН располагаются вокруг трех главных ветвей. Как и в трехфазном устройстве с сердечником, катушка низкого напряжения находится ближе всего к сердечнику. Две крайние ветви служат обратными путями потока.

Магнитный поток делится пополам, когда поле приближается к ярму. Обычно внешние конечности и хомут вдвое меньше основных конечностей. Вы можете уменьшить высоту трансформатора, уменьшив размер ярма.

Рис. 3: Трансформаторы с кожухом (A) и сердечником (B)

Устройство трехфазного трансформатора

Помимо сердечника и обмоток, в трансформаторе есть другие важные части, как описано ниже:

• Изоляция: Эта часть действует как барьер, отделяющий обмотки от сердечника.
• Трансформаторное масло: Трансформаторное масло выполняет две основные функции: изоляция и охлаждение. Изоляционные свойства масла предотвращают короткое замыкание и искрение. Это масло действует как охлаждающая жидкость, отводя тепло от сердечника и обмоток.
• Термометры: Термометры контролируют температуру масла.
• Системы сброса давления: Системы сброса давления являются частью протокола безопасности. Они разряжают ситуации избыточного давления, когда масло вспыхивает из-за коротких замыканий.
• Охладитель: Система охлаждения охлаждает охлаждающую жидкость. Он охлаждает горячее масло через трубки с водяным или воздушным охлаждением. Затем охлаждающая жидкость возвращается в сердечник и обмотки.
• Бак: Бак защищает обмотки и сердечник трансформатора от внешних воздействий и удерживает охлаждающую жидкость.
• Расширитель масла: Расширитель масла представляет собой емкость, устанавливаемую отдельно от бака. Он помогает удерживать масло после того, как оно расширилось из-за нагрева обмоток и сердечника.
• Регуляторы напряжения: Регуляторы напряжения изменяют выходное напряжение, которое имеет тенденцию к снижению в условиях нагрузки. Изменение числа витков с помощью переключателя ответвлений регулирует коэффициент напряжения.
• Газовое реле: Газовые реле имеют другое название – реле Бухгольца. Он удерживает выпущенный газ, пузырящийся из бака трансформатора, и появление этого свободного газа указывает на наличие проблемы с трансформатором.
• Сапуны: Сапуны обеспечивают сухость трансформаторного масла. Эти сапуны удаляют влагу из воздушных карманов над уровнем масла расширителя.

Конфигурации с трехфазным трансформатором

Эти трехфазные машины имеют два важных соединения; конфигурации звезды и треугольника.

Конфигурация «звезда» также называется соединением «звезда». У него четыре вывода, но три обмотки. Три обмотки образуют три фазы цепи, а четвертая клемма — это клемма, где встречаются остальные три обмотки; это общая нейтральная точка.

Соединение треугольником, также известное как сетчатое соединение, представляет собой соединение трех обмоток, концы которых соединены, образуя замкнутый контур. Он имеет три клеммы и обмотки без нейронной точки, вместо этого используются заземляющие соединения. Соединение по схеме «треугольник» настраивается в высокоуровневые системы путем заземления средней точки одной фазы, как показано на рис. 4.

Рис. 4: Соединения по схеме «звезда» и «треугольник»

Характеристики напряжения и тока

Существуют плюсы и минусы использования систем подключения трехфазных трансформаторов по схеме «звезда» или «треугольник». Понимание фазных и линейных токов и напряжений имеет первостепенное значение для выбора правильной системы для ваших приложений.

Фазные токи и напряжения измеряются на одном компоненте, тогда как параметры линии измеряются на двух клеммах.

Таблица 1 демонстрирует отношения между этими характеристиками:

Соединение	Фазное напряжение	Напряжение сети	Фазный ток	Сетевой ток
Звезда	ПО = ВЛ / √3	ВЛ = √3 * ВП	ИП = ИЛ	ИЛ = ИП
Дельта	ВП = ВЛ	ВЛ = ВП	IP = IL / √3	IP = √3 * IL

Таблица 1: Характеристики трехфазного напряжения и тока

• ВЛ: Линейное напряжение (линейное напряжение)
• VP: фазное напряжение (фазное напряжение)
• IL: линейный ток
• IP: фазный ток

В дополнение к напряжениям и токам, для расчета трехфазного трансформатора потребуется еще один параметр для правильного расчета устройства – коэффициент трансформации (TR). Поскольку трансформатор представляет собой линейную машину, напряжения во вторичных обмотках можно определить с помощью первичных напряжений и коэффициента трансформации. Это отношение витков вторичной и первичной обмоток.

Схемы обмоток трехфазного трансформатора

Первичная и вторичная обмотки трехфазного трансформатора могут иметь разную или одинаковую конфигурацию. Четыре основных перестановки включают в себя:

Конфигурация «звезда-звезда» (Y-Y)

Первичная и вторичная катушки намотаны по системе «звезда». Основное преимущество заключается в том, что с двух сторон трансформатора имеется нейтральная клемма, позволяющая выполнить заземление. Заземление устраняет искажения формы сигнала. Без заземления работа такого трансформатора удовлетворительна, если три нагрузки на трех фазах сбалансированы. Это в основном для небольших трансформаторов высокого напряжения.

TR = VS / VP = NS / NP = IP / IS

• VS:  Вторичное напряжение
• VP: Первичное напряжение
• IS:  Вторичный ток
• IP: Первичный ток

Это соединение уменьшает количество витков, поскольку фазное напряжение составляет 1/√3 линейного напряжения. Количество необходимой изоляции также снижено.

Рис. 5: Соединение звезда-звезда

Конфигурация треугольник-треугольник (Δ-Δ)

Первичная и вторичная катушки расположены по схеме треугольник. Эта система предназначена для больших трансформаторов низкого напряжения и использует большее количество витков, чем тип Y-Y. Одним из преимуществ этого соединения является то, что оно совместимо с несимметричными нагрузками на фазы. Еще одним преимуществом является то, что даже когда трансформатор отключен, его 3-фазные нагрузки могут оставаться запитанными. Обычно это конфигурация открытого треугольника с уменьшенной мощностью.

В конфигурации треугольник-треугольник:

TR = VS / VP = NS / NP = IP / IS

• VS:  Вторичное напряжение
• VP: Первичное напряжение
• IS:  Вторичный ток
• IP: Первичный ток

Рис. 6. Конфигурация треугольник-треугольник

Конфигурация звезда-треугольник или звезда-треугольник (Y-Δ)

В этой конфигурации первичная обмотка соединена звездой и заземлена на нейтральном выводе. Второстепенные витки соединяются в треугольную систему. Его основная область применения — понижение напряжения на стороне подстанции электропередачи.

Вторичное и первичное линейное напряжение имеют отношение, которое в 1/√3 раза превышает коэффициент трансформации устройства. Существует также 30-градусный сдвиг между первичным и вторичным линейным напряжением.

Конфигурация треугольник-звезда или треугольник-звезда (Δ-Y)

Первичная обмотка подключается по схеме треугольник, а вторичная — по схеме заземленной звезды. Он в основном используется в повышающих трансформаторах, расположенных там, где начинается линия передачи. Вторичное и первичное линейные напряжения имеют отношение, которое в √3 раза превышает коэффициент трансформации устройства. Существует также 30-градусный сдвиг между первичным и вторичным линейным напряжением, как в трансформаторе звезда-треугольник.

Рисунок 7: Конфигурация «треугольник-звезда»

Помимо четырех основных перестановок существуют еще две конфигурации. Эти другие являются продуктом изменения первичной обмотки треугольником и звездой. Они включают в себя:

Соединение «открытый треугольник» (V-V)

В этой системе два трансформатора. Соединение V-V вступает в силу, когда один из трансформаторов отключен, но по-прежнему требуется обычная работа нагрузки. Обслуживание будет продолжаться до тех пор, пока не потребуется ремонт или замена установленной в таких случаях.

Эта конфигурация может поддерживать небольшие трехфазные нагрузки, когда установка полного блока трехфазных трансформаторов не требуется. Его пропускная способность составляет 57,7% от полного соединения треугольник-треугольник.

Соединение Scott-T (T-T)

В этой системе обмотки трехфазного трансформатора используются два трансформатора. У одного есть центральные отводы на первичной и вторичной обмотках, известный как главный трансформатор. Другой трансформатор, называемый тизерным трансформатором, имеет отвод 0,87. Тизерный трансформатор работает при 87% номинального напряжения.

Используется при соединении трехфазной системы с двухфазной. Питание электрической печи, работающей от двухфазной системы, является типичным применением соединения Т-Т.

Соединение треугольником высокой ветви

Соединение треугольником высокой ветви происходит, когда вторичная сторона, соединенная треугольником, имеет отвод от центра; затем этот кран соединяется с землей. Такая конфигурация обеспечивает 3-фазное питание (соединение треугольником) и 1-фазное питание.

Это соединение используется как в коммерческих, так и в жилых системах распределения. Потребители могут получать 240 В (линейное напряжение) для больших машин или 120 В (фазное напряжение) для меньшего оборудования или освещения, не требуя дополнительного трансформатора.

Применение трехфазных трансформаторов

Трехфазные трансформаторы — это универсальные машины, которые находят применение во многих областях. Некоторые из наиболее распространенных применений включают:

1. В процессах производства и передачи электроэнергии используются трехфазные трансформаторы.

2. Трехфазные трансформаторы могут повышать/понижать напряжение во многих отраслях промышленности. Эти трансформаторы широко используются в горнодобывающей, полиграфической, текстильной, лифтовой, промышленной автоматизации и нефтехимии, а также в некоторых других областях.

3. Поскольку трехфазный трансформатор может исключить шум и высокочастотные импульсные помехи из своей внутренней связи, они необходимы при изготовлении прецизионных станков. Присутствует в мощных промышленных системах нагрузки, таких как электроприводы и выпрямители, а также в другом оборудовании.

Часто задаваемые вопросы

Может ли трехфазный трансформатор использовать однофазный источник для подачи трехфазного питания?

Невозможно преобразовать однофазные входные напряжения для подачи трехфазной мощности на выходе трансформатора. Фазосдвигающие машины или фазопреобразователи типа конденсаторов и реакторов необходимы при преобразовании однофазной системы в трехфазную.

Можно ли эксплуатировать трехфазные трансформаторы на частотах выше номинальной?

Возможно применение трехфазных трансформаторов на частотах выше номинальных. Но чем выше частота превышает номинальное значение, тем больше снижается регулировка напряжения.

Что означает полное сопротивление, когда речь идет о трехфазных трансформаторах?

Полное сопротивление — это характеристика сопротивления/ограничителя тока трансформатора, обычно выражаемая в процентах. Этот параметр определяет отключающую способность предохранителя или автоматического выключателя для защиты первичных обмоток трансформатора.

• Автотрансформатор

• Постоянное напряжение

• Трансформатор тока

• Трансформатор безопасности

• Однофазные трансформаторы

• Трехфазные трансформаторы

• Трансформаторы напряжения

Полное руководство по трехфазным распределительным трансформаторам

На рынке трансформаторов одна из самых продукты высокого спроса трехфазный распределительный трансформатор. Из-за их дефицита многие потребители склонны покупать дешевые продукты от некачественных производителей, чего делать определенно не следует.

Вот почему DAELIM , одна из ведущих компаний в мире, которая специализируется на трехфазных распределительных трансформаторах , предоставит и поделится с вами своим 15-летним опытом, чтобы вы были осведомлены о трехфазном распределении. трансформаторы.

Профессиональный совет DAELIM заключается в том, чтобы получить трехфазный распределительный трансформатор самого высокого качества в целях безопасности, меньшего обслуживания, долговечности и в целом получить максимальную отдачу от ваших денег или денег вашей компании.

Трехфазные распределительные трансформаторы: полное руководство по часто задаваемым вопросам

Для чего используется распределительный трансформатор?

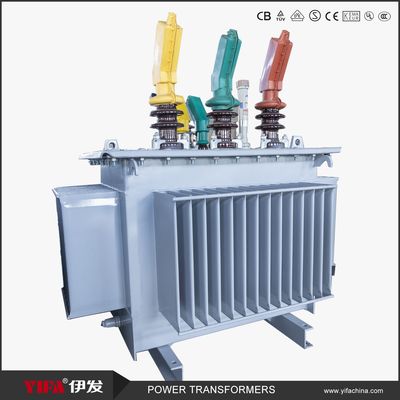

Трехфазный распределительный трансформатор

Для начала вам следует узнать больше о распределительных трансформаторах, поскольку трехфазный распределительный трансформатор относится к этой категории или классификации.

Начнем с того, что распределительные трансформаторы также известны как рабочие трансформаторы, но в этой статье мы будем использовать термин «распределительный трансформатор».

Распределительные трансформаторы в основном используются для конечного преобразования напряжения в системе распределения электроэнергии. Это понижает напряжение для совместимого потребительского использования. Это относится к домам и другим строениям.

Переменный ток Распределение стало возможным благодаря разработке самых первых трансформаторов еще в начале 1880-х годов.
Распределительные трансформаторы также могут быть установлены на деревянном или металлическом столбе или на опоре общего назначения. Они специально называются трансформаторами, установленными на столбе. Они служат той же функции и назначению, но устанавливаются над землей.

Обычно мощность распределительных трансформаторов не превышает 200 кВА (киловольт-ампер). Но есть распределительные трансформаторы, которые имеют гораздо более высокий рейтинг для большей универсальности и контроля.

Что касается электропитания, распределительные трансформаторы обычно находятся под напряжением в течение всего дня, даже если они не несут никакой нагрузки. Целью этого является снижение потерь железа, что является одной из их основных функций.

Однако также известно, что распределительные трансформаторы не работают при полных нагрузках, поскольку их конструкция рассчитана на эффективность только при более низких нагрузках. Это означает, что для использования его эффективности регулирование напряжения должно быть сведено к минимуму.

Конструкция

Этот тип трансформатора обычно имеет магнитный сердечник, состоящий из пластин из листовой кремнистой стали или также известной как трансформаторная сталь. Их укладывают и склеивают смолой, стальными лентами и т. д. Первичная и вторичная обмотки также обматываются вместе.

Существуют различные типы конструкции или формирования сердечника для распределительных трансформаторов, но все они имеют одну общую черту: их способность снижать потери в сердечнике . Это также способствует хорошему здоровью трансформатора коммунальных сетей .

обмотка трехфазного трансформатора

Что касается потерь в сердечнике, то они обычно возникают по двум причинам: либо из-за вихревых токов, либо из-за гистерезисных потерь в стали. Если в трансформаторе используется кремнистая сталь, вы можете ожидать, что он имеет низкую потеря гистерезиса .

Многослойная конструкция предотвращает прохождение вихревых токов в сердечнике, рассеивая мощность на сопротивлении стали трансформатора.

Это также один из факторов, влияющих на высокий КПД распределительных трансформаторов (90%-99%).

Каковы потери трансформатора без нагрузки? Каковы потери трансформатора при коротком замыкании?

Когда речь идет о производстве большого количества трансформаторов стандартной конструкции, настройка этого обычно приводит к С-образным сердечникам. Это потому, что это намного проще в производстве и экономичнее, а также.

Первичные витки обычно раны из эмали. Это может быть медь или алюминий, вторичные обмотки с высоким током и низким напряжением — это раны, в которых используется толстая лента из любого из вышеупомянутых материалов.

Пропитанная смолой бумага используется для изоляции обмоток. Вся сборка подвергается сушке для отверждения смолы, а затем погружается в стальной бак с порошковым покрытием, заполненный трансформаторным маслом или минеральным маслом.

Трансформаторное масло отвечает за охлаждение обмоток, что защищает трансформатор от перегрева и воздействия влаги. Воздействие влаги относится к частицам воды, плавающим на поверхности трансформаторного масла.

Обычно при производстве резервуар пуст, это необходимо для удаления влаги из резервуара. Влага может вызвать искрение, чего определенно следует избегать.

Однако не все распределительные трансформаторы подходят для установки внутри помещений. Распределительные трансформаторы, подходящие для использования внутри помещений, обычно заполнены жидкими ПХБ или полихлорированным бифенилом.

Это химическое вещество небезопасно для населения, даже животные могут иметь неблагоприятные последствия от этого химического вещества. ПХД — крайне нерекомендуемый химикат в трансформаторной промышленности, и в основном он запрещен во многих странах.

4 Методы сушки трансформаторов

В настоящее время существуют огнеупорные жидкости, которые используются для заполненных жидкостью трансформаторов. Они используются для установки трансформатора в помещении без угрозы для окружающих.

Были проведены эксперименты и с такими альтернативами, как растительные масла, но пока ни один другой тип масла не может заменить трансформаторное масло по эффективности.

В зависимости от производителя, некоторые производители включают такие аксессуары, как  разрядники перенапряжения или защитные плавкие вставки в целях безопасности. На некоторых трансформаторах эти компоненты также установлены, но они монтируются отдельно снаружи бака.

Функция

Трансформаторы на опорах и трансформаторы на монтажной площадке в основном одинаковы, когда речь идет о преобразовании высокого напряжения наземных или подземных распределительных линий в более низкое напряжение внутри зданий.

Первичные распределительные линии делают нас трехфазной системой. Вот почему основные линии распределения состоят из трех худших и одной нейтральной. Тем не менее, нейтраль является необязательным. Когда дело доходит до Североамериканской системы, вы обычно сталкиваетесь с однофазными трансформаторами, подключенными только к одному фазному проводу.

Первичная сеть отвечает за подачу электроэнергии в соответствии со стандартными распределительными напряжениями. Номинальные значения могут варьироваться от 2,2 кВ до 35 кВ, но это зависит от местной практики распределения, а также от стандартов распределения.

Применение

Распределительные трансформаторы, включая трехфазные распределительные трансформаторы, обычно можно найти на электростанциях и в пунктах обслуживания. Вы увидите линии или провода, подключенные к опоре или подземным линиям к домам и другим зданиям. 9Трехфазные распределительные трансформаторы 0003

обычно используются для подачи электроэнергии в здания за пределами близлежащих зданий и даже на больших расстояниях.

Одним из применений источника питания является контактная сеть железных дорог, питаемая переменным током или более известным как переменный ток. В данной конкретной ситуации для этого больше подходят однофазные трансформаторы .

Вы были бы удивлены, узнав, что многие дома могут быть запитаны от одного распределительного трансформатора, хотя он варьируется, даже распределительные трансформаторы с низким номиналом могут питать до 50 домов.

Для сельских распределительных сетей может потребоваться один трансформатор на одного потребителя, но это сильно зависит от того, сколько электроэнергии требуется потребителю.

Подобно крупным коммерческим зданиям, даже для одного здания потребуется несколько распределительных трансформаторов. В городских районах основные распределительные линии обычно могут располагаться под землей. Эти трансформаторы обычно запирают в металлических корпусах в целях безопасности от посторонних элементов, которые могут нарушить работу трансформатора.

Во многих зданиях есть электроснабжение на первичном распределительном напряжении, и в этих зданиях обычно есть собственные трансформаторы. Их целью обычно является понижение напряжения (уменьшение).

Помимо городских и сельских районов, распределительные трансформаторы также часто встречаются в коллекторных сетях. Лучшим примером этого являются ветряные электростанции. Их основная функция в коллекторных сетях состоит в том, чтобы увеличивать или повышать мощность каждой коммунальной службы для подключения к подстанции, которая находится очень далеко.

Сравнение однофазного трансформатора и трехфазного трансформатора

Компания DAELIM включила этот раздел, чтобы вы могли определить и узнать, в чем сходство, различие и уникальные особенности этих двух трансформаторов.

Однофазные распределительные трансформаторы или однофазные энергосистемы используются с помощью линий электропередач. Для каждого имеется только одна обмотка; одна первичная обмотка и одна вторичная обмотка.

Требуются для преобразования напряжения. Однофазные трансформаторы используют эти обмотки для преобразования напряжения, и они также бывают разных вариантов, которые имеют разные функции, мощность, монтажные материалы, ответвления, мощность в кВА и многое другое.

Распределительный трансформатор класса 33 кВА

Они обычно обозначаются как 240 или 480 В переменного тока в первичной обмотке и 120 или 240 В переменного тока во вторичной обмотке. Трехфазные распределительные трансформаторы просто превосходят однофазные распределительные трансформаторы. Однако для каждого трансформатора есть подходящее применение.

В некоторых случаях более подходящими являются однофазные трансформаторы, а не трехфазные распределительные трансформаторы, или наоборот.

Для трехфазных распределительных трансформаторов генерируемая мощность затем будет передаваться по трем разным линиям, поэтому она называется «трехфазной мощностью».

Режим подключения рабочей обмотки трехфазного трансформатора

Однако для работы трехфазных распределительных трансформаторов необходимо иметь не менее трех обмоток или катушек, которые подключены в правильном порядке, чтобы соответствовать или подключаться к правильное входящее напряжение.

Затем он преобразует новое напряжение в нужный или соответствующий уровень напряжения, который необходим.

Возможности питания одиночных трансформаторов довольно ограничены по сравнению с возможностями трехфазных трансформаторов.

Возможность поставки

200 комплектов/комплектов в месяц 10 кВА / 15 кВА / 25 кВА / 37,5 кВА масляный однофазный трансформатор

Детали упаковки легче.

• Детали упаковки: Международный метод упаковки в соответствии с требованиями клиента.
• 25 кВА 37,5 кВА 50 кВА однофазный распределительный трансформатор на опоре 75 кВА 250 кВА, 100 кВА высоковольтный однофазный трансформатор

Трехфазные распределительные трансформаторы DAELIM

Ниже представлены самые продаваемые трехфазные распределительные трансформаторы DAELIM. Если у вас есть какие-либо вопросы или проблемы, не стесняйтесь обращаться к команде профессионалов DAELIM для немедленного решения.

Трехфазный масляный распределительный трансформатор класса 10 кВ

Трехфазный масляный распределительный трансформатор класса 10 кВ

Масляный распределительный трансформатор DAELIM 10 кВ считается одним из важнейших электрических устройств в распределительной сети и электроснабжении. Кроме того, они обычно используются в промышленности и горнодобывающей промышленности, поскольку они могут поместиться в небольших помещениях.

Кроме того, в отличие от других трансформаторов – менее шумный, с большой перегрузочной способностью. Он также имеет два варианта, а именно; герметично закрытого типа и типа расширителя.

Этот трансформатор обычно используется на электростанциях, горнодобывающих предприятиях, лабораториях, в сельском хозяйстве и во многих других областях.

Возможность поставки

• 800 комплектов в месяц Конкуренты

Детали упаковки

• International Wooden Case

Трансформатор аморфный масляный 2500кВА 6 кВ по конкурентной цене.

Трехфазный масляный распределительный трансформатор класса 20 кВ

Трехфазный распределительный трансформатор класса 20 кВ

Помимо более высокого номинала в киловольт-ампер, трехфазный масляный распределительный трансформатор DAELIM 20 кВ также имеет больше преимуществ,

Это следующие преимущества, которые он может предложить:

• Больше возможностей источника питания.
• Повышение качества напряжения
• Снижение потерь энергии в энергосистеме
• Меньшая плата за строительство
• Может использоваться для энергосбережения в энергосистеме

Возможность поставки

• 300 комплектов/комплектов в месяц

Информация об упаковке

• Деревянный корпус или в соответствии с требованиями заказчика

Цена распределительного силового трансформатора с медным сердечником 20 кВ 600 кВА

Трехфазный масляный распределительный трансформатор класса 35 В трансформатор в DAELIM, трехфазный масляный распределительный трансформатор

35 кВ соответствует стандартам ANSI C57. 12.00, GB1097, GB/T6451 и IEC60076.

Эти трансформаторы имеют потери холостого хода и потери под нагрузкой, что очень важно, так как вам не придется сталкиваться с этими проблемами при эксплуатации трансформатора.

Его ядро ​​имеет качественный C.R.G.O. тип сердечника с катушкой из высококачественной и бескислородной меди, безопасная работа, минималистичный дизайн и широко используется. Этот трансформатор также соответствует стандартам IEC IEEE.

Масляный бак пластинчатый или расширительный, маслорасширитель не требуется. Его высота тоже меньше — для меньшего контакта с воздухом. Это продлевает срок службы и надежность трансформатора.

Как выбрать распределительный силовой трансформатор?

Возможность поставки

• 200 комплектов/комплектов в месяц

Детали упаковки

• Международный стандартный деревянный ящик.

Распределительные трансформаторы Силовой трансформатор 1000 кВА Масляный трансформатор 35 кВА Распределение электроэнергии 5000 кВА

Заключительные мысли о трехфазных распределительных трансформаторах

Трехфазные распределительные трансформаторы, как правило, выдающиеся. Во-первых, они намного лучше, чем однофазные распределительные трансформаторы в крупных проектах или применениях. Для небольших проектов вам также не нужно беспокоиться о меньших и менее эффективных трансформаторах, поскольку существуют меньшие версии трехфазных распределительных трансформаторов с меньшей мощностью в кВА.

В целом, это отличные электрические устройства, которые отлично справляются со своей задачей. Как уже упоминалось, если у вас есть какие-либо вопросы или проблемы, вы можете связаться с DAELIM для быстрого размещения.

Трехфазный распределительный трансформатор, изготовленный по индивидуальному заказу

Если вам нужно найти больше, чем просто существующие трансформаторы, сервисный центр трансформаторов Daelim может помочь вам спроектировать и изготовить распределительные трансформаторы, отвечающие вашим уникальным потребностям.

У нас есть собственная фабрика и профессиональная команда инженеров, которые могут разрабатывать и модифицировать прикладные требования в соответствии со всеми вашими условиями.
