Повышающий и понижающий трансформатор
В быту и на производстве используется огромное количество различных электронных устройств, приборов и оборудования. Довольно часто для их нормальной эксплуатации требуется повышающий и понижающий трансформатор. Каждый из них работает на основе самоиндукции, позволяющей изменять ток в ту или иную сторону. Само название трансформатора означает изменение или преобразование. Они применяются в основном совместно с электроникой зарубежного производства, рассчитанной на токи, отличающиеся от отечественных стандартов. Кроме того, трансформаторы обеспечивают защиту электрооборудования и оптимизируют его питание, делая работу максимально эффективной.
Содержание
Функции и работа трансформаторов
В электронике трансформаторы являются незаменимыми устройствами. Однако, для их наиболее эффективной работы, необходимо хорошо представлять себе, что понижает или повышает трансформатор. В зависимости от потребностей, они повышают или, наоборот, понижают величину потенциала в цепочках с переменным током.
С появлением отличающихся трансформаторных устройств стала возможной доставка электричества на значительные дистанции. Заметно снижаются потери на проводах ЛЭП, когда переменное напряжение повышается, а ток – понижается. Это происходит на всей протяженности проводников, соединяющих электростанцию с подключенными потребителями. На каждом конце таких линий напряжения снижаются до безопасного уровня, облегчая работу используемого оборудования.
Какой трансформатор называют повышающим, а какой понижающим, и какая между ними разница
Если отвечать коротко, то прибор выдающий более высокий потенциал, в сравнении со входом, считается повышающим. Если же происходит обратный процесс, и потенциал на выходе меньше, чем на входе, такое устройство будет понижающим. В первом случае вторичная обмотка обладает большим количеством витков, чем на первичная, а во втором, наоборот, в работе применяется вторичная обмотка с меньшим количеством витков. Этим они кардинально отличаются друг от друга.
Можно ли понижающий трансформатор использовать как повышающий
Да, можно. Поскольку для перемены функций достаточно изменить схему соединения обмоток с источником потенциала и нагрузкой. Соответственно, изменится и функциональность понижающего трансформатора.
На практике, с целью повышения эффективности устройства, индуктивность всех обмоток рассчитывается для точных рабочих значений тока и напряжения. Эти показатели должны обязательно сохраняться в исходном состоянии, когда повышающий и понижающий трансформатор изменяют свои функции на противоположные.
Как определить принадлежность той или иной обмотки
Конструктивно, трансформаторы выполнены по такому принципу, что невозможно сразу определить их различия, то есть, какие провода называется и фактически являются первичной, а которые из них – вторичной обмоткой. Поэтому, чтобы не запутаться, применяется маркировка. Для высоковольтной обмотки предусмотрен символ «Н», в понижающих устройствах она служит первичной, а в повышающих – вторичной обмоткой. Обмотка с низким вольтажом маркируется символом «Х».
Для того чтобы понять особенности, отличие и принцип действия каждого из этих устройств, их следует рассмотреть более подробно.
Общее устройство и функционирование трансформаторов понижающего типа
Трансформаторы выполняют преобразование более высокого входящего напряжения в низкую характеристику напряжения на выходе, то есть позволяют понизить большие токи до требуемых значений. При необходимости такой прибор может использоваться как повышающий.

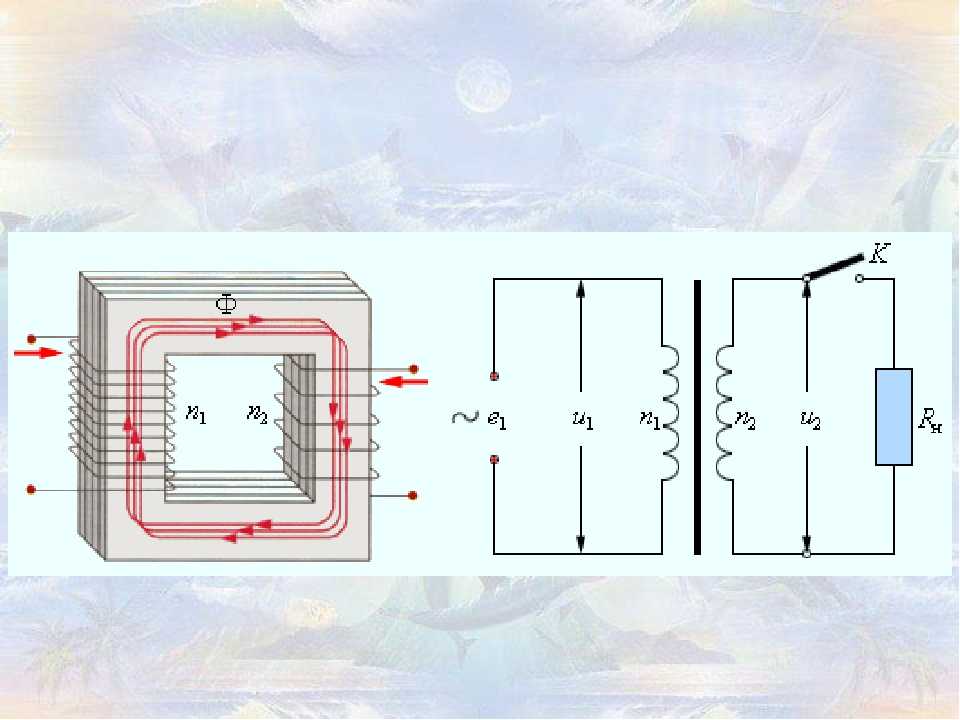

Принцип действия этих приборов определяется законом электромагнитной индукции. Стандартная конструкция состоит из двух обмоток и сердечника. Первичная обмотка соединяется с источником питания, после чего вокруг сердечника происходит генерация магнитного поля. Под его воздействием во вторичной обмотке возникает электрический ток с определенными заданными параметрами напряжения.
Выходная мощность определяется по количественному соотношению витков в каждой катушке. Изменяя этот показатель можно управлять характеристиками выходного напряжения и получать требуемый ток для бытового и промышленного оборудования.
С помощью лишь одних трансформаторов невозможно изменить частоту электрического тока. Для этого конструкция понижающего аппарата дополняется выпрямителем, изменяющим частоту тока в диапазоне требуемых значений. Современные приборы дополняются полупроводниками и интегральными схемами с конденсаторами, резисторами, микросхемами и другими компонентами. В результате, получается устройство с незначительными размерами и массой, но достаточно высоким уровнем КПД, работающее на понижение напряжения.
Такие трансформаторы функционируют очень тихо и не подвержены сильному нагреву. Мощность выходного тока может выставляться путем регулировок и отличаться в каждом случае. Все устройства нового типа оборудованы защитой от коротких замыканий.
Понижающий трансформатор отличается простой и надежной схемой, широко применяются на подстанциях между отрезками линий электропередачи. Они выполняют понижение сетевого тока с 380 до 220 вольт. Подобные устройства относятся к промышленным. Используемые в быту, отличаются более низкими мощностями. Принимая на первичную обмотку входа 220 В, они затем выдают пониженное напряжение от 12 до 42 вольт в соответствии с подключенными потребителями. Коэффициент трансформации понижающих устройств всегда ниже единицы. Для того чтобы его определить, нужно знать соотношение между количеством витков в первичной и вторичной обмотке.
Особенности повышающего трансформатора
Повышающие трансформаторные устройства, как их называют специалисты, также используются в быту и на производстве. В основном их назначение – работа по своему профилю на проходных электростанциях. Они должны повысить ток в соответствии с нормативными показателями, поскольку в процессе транспортировки происходит постепенное снижение высокого напряжения в ЛЭП. В конце пути следования электростанция с помощью повышающего трансформатора напряжение поднимается до нормативных 220 В и поставляется в бытовые сети, а 380 В – в промышленные.
Работа трансформатора повышающего типа осуществляется по следующей схеме, включающей в себя несколько этапов:
- Вначале на электростанции производится электрический ток напряжением 12 киловольт (кВ).
- Далее по ЛЭП оно поступает на повышающую подстанцию и попадает в повышающий трансформатор, преобразующий это напряжение до 400 кВ. Отсюда ток поступает в высоковольтную ЛЭП и уже по ней приходит на понижающую подстанцию, где его напряжение вновь становится 12 кВ.
- На последнем этапе ток оказывается в низковольтной линии, в конце которой установлен еще один трансформатор понижающего действия. Здесь напряжение окончательно принимает рабочее значение 220 или 380 В и в таком виде поступает в бытовую или промышленную сеть.
Принцип работы повышающего трансформатора также основан на электромагнитной индукции. Основная конструкция состоит их двух катушек с разным количеством витков и изолированного сердечника.
Низкое переменное напряжение поступает в первичную обмотку и вызывает появление магнитного поля, возрастающего при оптимально подобранном соотношении обмоток. Под его влиянием во вторичной обмотке образуется электрический ток с повышенными показателями – 220 В и более. В случае необходимости изменения частоты, в цепочку дополнительно устанавливается преобразователь, способный выдавать постоянный ток для определенных видов оборудования.
Преобразование понижающего трансформатора в повышающий: 5 важных фактов
Мы можем преобразовать понижающий трансформатор в повышающий, просто поменяв местами первичную и вторичную обмотки. Теперь мы обсудим эту технику на Как конвертировать Шаг вниз к повышающему трансформатору наряду с некоторыми соответствующими часто задаваемыми вопросами в деталях.
Понижающий трансформатор подразумевает, что его вторичная обмотка имеет меньше витков, чем первичная обмотка. Если мы подключим трансформатор в обратном порядке, первичная катушка станет вторичной, а вторичная катушка станет первичной. Таким образом, поведение трансформатора становится аналогичным поведению повышающего трансформатора.
Как преобразовать понижающий трансформатор в повышающий — См. такжеПовышающий трансформатор — принцип работы и схемаПовышающий трансформатор — это электрическое устройство, которое увеличивает напряжение от первичной обмотки до вторичной обмотки. Обычно он используется на электростанциях, где происходит генерация и передача напряжения.

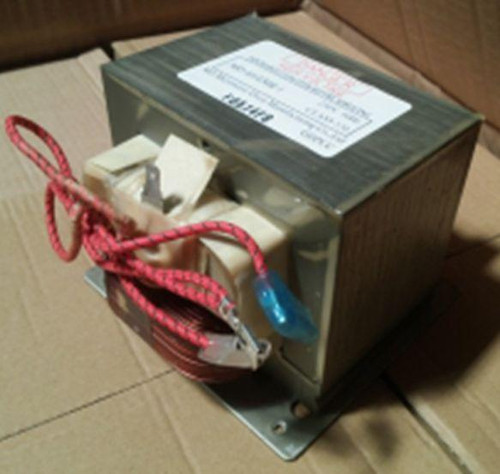

Повышающий трансформатор состоит из двух основных частей — сердечника и обмотки. Сердечник трансформатора изготовлен из материала, проницаемость которого выше, чем у вакуума. Причина использования высокопроницаемого вещества заключается в том, чтобы ограничить силовые линии магнитного поля и уменьшить потери. Кремниевая сталь или феррит используются для защиты трансформатора от избыточного вихревого тока и гистерезис потеря. Итак магнитный поток может легко протекать через ядро, а эффективность трансформатор увеличивается.
Обмотки трансформатора изготовлены из меди. Медь обладает огромной жесткостью и идеально подходит для проведения большого количества тока. Они покрыты изоляторами для обеспечения безопасности и долговечности для лучшей производительности. Обмотки намотаны на сердечник трансформатора. Первичная катушка состоит из меньшего количества обмоток с более толстыми проводами, специально разработанными для передачи низкого напряжения и высокого тока. Совершенно противоположное явление имеет место для вторичной обмотки. На этот раз провода тоньше, с большим количеством витков. Эти провода хорошо переносят значительное напряжение и небольшой ток.

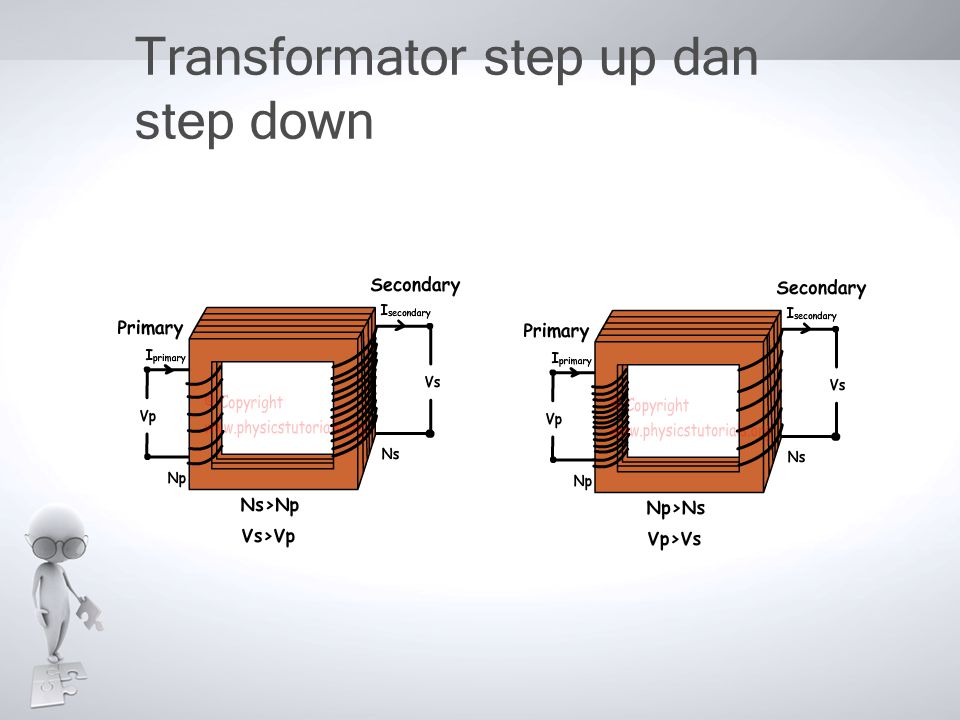

Первичная обмотка состоит из меньшего количества витков, чем вторичная обмотка. Итак, Ns>Np где,
Ns= количество витков вторичной обмотки.
Np= количество витков в первичной катушке
Из свойств идеального трансформатора мы знаем,
[Латекс]\frac{N_{p}}{N_{s}}=\frac{V_{p}}{V_{s}}[/Latex]
Следовательно, чем больше количество витков во вторичной катушке, тем больше индуцированное напряжение.
Но мощность должна быть закреплена за трансформатором. Следовательно повышающий трансформатор увеличивает напряжение и уменьшает ток, так что мощность остается неизменной.
Повышающие трансформаторы — неотъемлемая часть энергосистем. Линии электропередачи используйте повышающие трансформаторы для передачи напряжения на большие расстояния. Напряжение, вырабатываемое на электростанциях, повышается, передается через них и достигает внутренних систем. Понижающий трансформатор снижает напряжение и делает его безопасным для использования в домашних условиях.
Обмотка повышающего трансформатораПонижающий трансформатор — принцип работы и схемаЭлектрическое устройство, которое понижает напряжение с первичной обмотки на вторичную обмотку, известно как понижающий трансформатор. Функция понижающего трансформатора прямо противоположна работе повышающего трансформатора.
Сердечник понижающего трансформатора обычно изготавливается из мягкого железа. Конструкция аналогична конструкции повышающего трансформатора — ферромагнитные свойства сердечника способствуют намагничиванию и передаче энергии.
Для катушек индуктивности используются медные провода, покрытые изолятором. Первичная катушка соединена с источником напряжения, а вторичная катушка соединена с сопротивлением нагрузки. Напряжение, подаваемое на первичную катушку, создает магнитный поток и индуцирует ЭДС во вторичной катушке. Нагрузка, подключенная к вторичной катушке, потребляет «пониженное» переменное напряжение.
Мы знаем, что в понижающем трансформаторе количество витков в первичной обмотке больше, чем количество витков во вторичной обмотке. Итак, Np>Ns где,
Ns= количество витков вторичной обмотки
Np= количество витков в первичной катушке
Мы знаем, [Latex]\frac{N_{p}}{N_{s}}=\frac{V_{p}}{V_{s}}[/Latex]
Следовательно, [Latex]V_{s}=\frac{N_{p}}{N_{s}}\times V_{p}[/Latex]
Как соотношение [Latex]\frac{N_{s}}{N_{p}}<1\: ,\: V_{s}
Как и в повышающем трансформаторе, мощность понижающего трансформатора также остается постоянной. Когда уровень напряжения падает, ток во вторичной катушке увеличивается для поддержания баланса.
Для домов или других распределительных систем понижающие трансформаторы являются важным компонентом.
Обмотка понижающего трансформатораКак преобразовать Step Down в Step Up Transformer — часто задаваемые вопросыВ чем разница между повышающим и понижающим трансформатором?Повышающий трансформатор | Понижающий трансформатор |
Повышающий трансформатор увеличивает первичное напряжение до вторичной обмотки. | Понижение трансформатор ступенчато меняет первичное напряжение вплоть до вторичной катушки. |
Количество витков во вторичной катушке индуктивности повышающего трансформатора больше, чем количество витков в первичной катушке индуктивности. | Количество витков в первичной катушке индуктивности повышающего трансформатора больше, чем количество витков внутри вторичной катушки индуктивности. |
Значение выходного напряжения больше, чем значение входного напряжения. | Значение выходного напряжения ниже значения входного напряжения. |
В первичной обмотке используются толстые медные провода, а во вторичной обмотке — тонкие. | В первичной обмотке используются тонкие медные провода, а во вторичной обмотке — толстые. |
Повышающие трансформаторы — важные компоненты электрических подстанций, электростанций и т. Д. | Понижающие трансформаторы являются важными компонентами распределительных систем, адаптеров, проигрывателей компакт-дисков и т. Д. |
Понижение трансформатор может достаточно работать в качестве повышающего трансформатора путем реверсивного действия.
Игровой автомат источник напряжения и нагрузочный резистор присоединяются к первичной обмотке и вторичной обмотке в случае понижающего трансформатора соответственно. Если мы питаем вторичную обмотку напряжением и подключаем нагрузку к первичной обмотке, вторичная обмотка действует как первичная и наоборот. Так что можно сказать, теперь понижающий трансформатор ведет себя как повышающий трансформатор и выдает повышенное напряжение на вторичной обмотке.
Если понижающий трансформатор подключен, а его выход и вход поменяны местами, работает ли он как повышающий трансформатор?Можно поменять местами вход и выход понижающего трансформатора, чтобы он работал как повышающий трансформатор.
Хотя мы можем выполнить эту обратную операцию, мы должны помнить, что она подходит для временного использования. Мы должны поддерживать исходные характеристики трансформатора; в противном случае может возникнуть серьезная опасность.
Какие условия при преобразовании понижающего трансформатора в повышающий?Есть некоторые моменты, о которых нам нужно помнить, когда мы собираемся использовать понижающий трансформатор в качестве повышающего трансформатора.
- Теоретически этот метод выглядит простым и правдоподобным. На самом деле, это сложная работа, и у нее есть ограничения. Когда мы подключаем трансформатор назад, меняем полярность, но количество витков остается прежним. Таким образом, соотношение оборотов также не меняется. Следовательно, уровень напряжения должен быть увеличен, чтобы все было сбалансировано. Возьмем пример. Предположим, у нас есть понижающий трансформатор, который дает вторичное напряжение 100 вольт при подаче входного напряжения 200 вольт. Передаточное отношение, Нp/NsV =p/Vs = 200/100 = 2. Если мы хотим использовать трансформатор в качестве повышающего, то же входное напряжение 200 вольт будет давать повышенное выходное напряжение 400 вольт. Таким образом, можно сказать, что это преобразование подходит для низких рейтингов. В противном случае цепь может быть замкнута, и установка будет разрушена.
- другой важная сторона этого метода заключается в использовании высокопрочных сердечников и изоляционных материалов. Если используются материалы со слабыми магнитными свойствами, высокое напряжение может повредить материал и в конечном итоге привести к серьезным повреждениям.
- Передаточное число не должно быть высоким. Если коэффициент равен 10, выходное напряжение увеличивается в десять раз и превышает предел трансформатора. Так что лучше иметь передаточное число <= 3.
В чем разница между понижающим и повышающим трансформатором
By admin Трубопровод
261 f5f 2eb bf3 086 5e6 ac1 94b 820 a53 581 3af e23 316 1dd 5ed 01d 46f d28 725 b1d c12 cd3 c04 934 eab d3c cbf d11 ed0 8cc c6d f80 e72 f82 14b f11 546 908 eab d97 82d 585 437 1e1 ae8 fa4 bf5 446 c29 022 45b 507 668 8db 21d 132 9f0 cf2 93d
НВ = 220*0,2 = 44 В.
Понижающие трансформаторы относятся к категории преобразователей значения электрического тока. Причем их входящее напряжение будет выше, чем исходящее. Представленные установки применяются в линиях электропередач и быту. Принцип работы понижающих приборов, особенности и применение будут рассмотрены далее.
Напряжение на ветках в полной мере зависит от быстроты изменения магнитного потока в сердечнике. Хотя получается одинаковым на ветках первичной и вторичной обмотки благодаря прохождению через них одного и того же магнитного потока.
Трансформаторы напряжения: назначение и принцип действия
Трансформатор – электрическое устройство. Преобразует переменный ток одного напряжения в электрический ток другого напряжения. Частота, согласно явлению электромагнитной индукции, остается неизменной.Состоит статический трансформатор из:
- первичной и вторичной обмотки;
- сердечника.
Применяется устройство в разных схемах питания и электроприборах. Передает электроэнергию на большие расстояния и:
- снижает потери энергии;
- уменьшает площадь сечения проводов ЛЭП.
- повышающий;
- понижающий;
- силовой;
- вращающийся;
- импульсный;
- разделительный;
- согласующий.
Понижающий трансформатор применяется в быту. Именно через него проходит и поступает ток в домашние розетки с мощностью 220 Вт.Силовой агрегат в составе из сердечника и нескольких обмоток преобразует напряжение в электроцепи по принципу электромагнитной индукции. Также значение напряжения переменного тока без изменений его частоты. Применяется для распределения и передачи электрической энергии. Напряжение в обмотках – свыше 300 кВ. Мощность – от 4 кВ до 200000 кВА.
Справка! Трансформатор служит для понижения либо повышения переменного напряжения. Основой является ферромагнитный сердечник. В дополнение для бесперебойной работы – обмотки, изоляция, магнитопровод, система охлаждения.
Обмотки выполнены из изолированных медных проводов прямоугольного сечения. Между их слоями находятся пустоты для циркуляции охлаждающего масла. Роль которого – отбирать тепло у обмоток, передавать через радиаторные трубки в окружающую среду.
Принцип действия устройства основан на:
- изменении магнитного потока;
- создании электромагнитной индукции при прохождении через обмотку;
- подаче напряжения на первичную обмотку;
- воспроизведении магнетизма электрическим током, изменяющимся во времени.
Переменный ток, протекая по первичной обмотке, начинает создавать в магнитопроводе магнитный ток. Постепенно приводит к потоку во всех обмотках, преобразуя гальваническую развязку (переменное напряжение), но без видоизменения частоты.
Стоит знать! Действие прибора основано на электромагнитной индукции. За счет переменного тока образуется магнитное переменное поле вокруг проводника, видоизменяется в электродвижущую силу. Напряжение на выходе полностью зависит от используемого (понижающего, повышающего) трансформатора. Коэффициент ЭДС в обмотках прямо пропорционален количеству витков.
При наличии огромного количества электроприборов и электроники нередко возникает необходимость использования электрического трансформатора. Это электромагнитное устройство позволяет изменить значение тока благодаря явлению самоиндукции. Корень «трансформ», собственно, и означает «изменение».Чем отличаются понижающие трансформаторы от повышающих?
При наличии огромного количества электроприборов и электроники нередко возникает необходимость использования электрического трансформатора. Это электромагнитное устройство позволяет изменить значение тока благодаря явлению самоиндукции. Корень «трансформ», собственно, и означает «изменение».Использование трансформаторов в быту и в производстве связано с особенностями оборудования. Обычно это устройства иностранного производства, например, произведенные в Азии и Америке, где стандартная электросеть выдает отличные от российских стандартов значения тока. Трансформатор позволяет защитить электрооборудования от выхода из строя или просто обеспечить необходимое питание для его эффективной работы.Понижающими называются трансформаторы, преобразующие ток с больших значений на меньшие – например, с 220 до 110 В.Повышающими трансформаторами называют устройства с обратным эффектом: протекающий по ним ток за счет индукции в катушках изменяется с меньших на большие значения.Таким образом, становится понятно, какой трансформатор нужно выбирать для тех или иных целей. Отдельно можно рассматривать регулируемые модели, в которых доступна функция быстрого переключения с повышения на повышение вольтажа. Универсальные трансформирующие приборы несколько дороже по цене, но и удобнее.
Любой из рассмотренных типов трансформаторов можно использовать по противоположному назначению (подключить вторичную обмотку к источнику переменного напряжения, а первичную обмотку – к нагрузке). В этом случае трансформатор будет выполнять противоположную функцию: понижающий трансформатор будет функционировать как повышающий, и наоборот. Однако, для эффективной работы трансформатора индуктивности каждой из его обмоток должны быть спроектированы под конкретные рабочие диапазоны напряжения и тока (этот вопрос рассматривался в предыдущей статье). Поэтому, при использовании трансформатора по «противоположному» назначению, напряжения и токи его обмоток должны оставаться в исходных конструктивных параметрах. Только в этом случае трансформатор будет эффективен (и не будет поврежден чрезмерным напряжением или током!).
Особенности повышающего трансформатора
Повышающие трансформаторные устройства, как их называют специалисты, также используются в быту и на производстве. В основном их назначение – работа по своему профилю на проходных электростанциях. Они должны повысить ток в соответствии с нормативными показателями, поскольку в процессе транспортировки происходит постепенное снижение высокого напряжения в ЛЭП. В конце пути следования электростанция с помощью повышающего трансформатора напряжение поднимается до нормативных 220 В и поставляется в бытовые сети, а 380 В – в промышленные.
Работа трансформатора повышающего типа осуществляется по следующей схеме, включающей в себя несколько этапов:
- Вначале на электростанции производится электрический ток напряжением 12 киловольт (кВ).
- Далее по ЛЭП оно поступает на повышающую подстанцию и попадает в повышающий трансформатор, преобразующий это напряжение до 400 кВ. Отсюда ток поступает в высоковольтную ЛЭП и уже по ней приходит на понижающую подстанцию, где его напряжение вновь становится 12 кВ.
- На последнем этапе ток оказывается в низковольтной линии, в конце которой установлен еще один трансформатор понижающего действия. Здесь напряжение окончательно принимает рабочее значение 220 или 380 В и в таком виде поступает в бытовую или промышленную сеть.
Принцип работы повышающего трансформатора также основан на электромагнитной индукции. Основная конструкция состоит их двух катушек с разным количеством витков и изолированного сердечника.Низкое переменное напряжение поступает в первичную обмотку и вызывает появление магнитного поля, возрастающего при оптимально подобранном соотношении обмоток. Под его влиянием во вторичной обмотке образуется электрический ток с повышенными показателями – 220 В и более. В случае необходимости изменения частоты, в цепочку дополнительно устанавливается преобразователь, способный выдавать постоянный ток для определенных видов оборудования.В процессе работы трансформаторы нагреваются, поэтому им требуется использовать охлаждение, которое может быть масляным или сухим. Трансформаторные масла относятся к пожароопасным веществам, поэтому такие системы оборудуются дополнительной защитой. Сухие трансформаторы заполняются специальными негорючими веществами. Они безопасны в эксплуатации, но стоят значительно дороже.
Какой трансформатор называют повышающим и какой понижающим
Сайт для электриков
Вопрос 1. Из чего состоит трансформатор? Ответ. Простейший трансформатор состоит из замкнутого магнитопровода и двух обмоток в виде цилиндрических катушек. Одна из обмоток подключается к источнику переменного синусоидального тока с напряжением u1 и называется первичной обмоткой. К другой обмотке подключается нагрузка трансформатора. Эта обмотка называется вторичной обмоткой.
Вопрос 2. Как осуществляется передача энергии из одной обмотки в другую? Ответ. Передача энергии из одной обмотки в другую осуществляется путём электромагнитной индукции. Переменный синусоидальный ток i1, протекающий по первичной обмотке трансформатора, возбуждает в магнитопроводе переменный магнитный поток Фс, который пронизывает витки обеих обмоток и наводит в них ЭДС и с амплитудами пропорциональными числам витков w1 и w2. При подключении ко вторичной обмотке нагрузки в ней под действием ЭДС e2 возникает переменный синусоидальный ток i2 и устанавливается некоторое напряжение u2. Электрическая связь между первичной и вторичной обмотками трансформатора отсутствует и энергия во вторичную обмотку передаётся посредством магнитного поля, возбуждаемого в сердечнике.
Вопрос 3. Чем является вторичная обмотка трансформатора по отношению к нагрузке? Ответ. По отношению к нагрузке вторичная обмотка трансформатора является источником электрической энергии с ЭДС e2. Пренебрегая потерями в обмотках трансформатора можно считать, что напряжение питающей сети U1 ≈ E1, а напряжение в нагрузке U2 ≈ E2.
Вопрос 4. Что такое коэффициент трансформации? Ответ. Так как ЭДС обмоток пропорциональны числам витков, то соотношение напряжений питания трансформатора и нагрузки также определяется соотношением чисел витков обмоток, т.е. U1/U2 ≈ E1/E2 ≈ w1/w2 = k. Величина k называется коэффициентом трансформации.
Вопрос 5. Какой трансформатор называется понижающим? Ответ. Если число витков вторичной обмотки меньше числа витков первичной w2 1 и напряжение в нагрузке будет меньше напряжения на входе трансформатора. Такой трансформатор называется понижающим.
Вопрос 6. Какой трансформатор называется повышающим? Ответ. Если число витков вторичной обмотки больше числа витков первичной w2 > w1, то k 2 и Si – поперечное сечение сердечника и суммарное сечение w1 витков обмотки. Следовательно, увеличение частоты питания f позволяет пропорционально уменьшить сечение сердечника при той же мощности трансформатора, т.е. уменьшить в квадрате его линейные размеры l.
Вопрос 13. Для чего служит магнитопровод трансформатора? Ответ. Магнитопровод трансформатора служит для увеличения взаимной индукции обмоток и в общем случае не является необходимым элементом конструкции. При работе на высоких частотах, когда потери в ферромагнетике становятся недопустимо большими, а также при необходимости получения линейных характеристик, применяются трансформаторы без сердечника, т.н. воздушные трансформаторы. Однако в подавляющем большинстве случаев магнитопровод является одним из трёх основных элементов трансформатора. По конструкции магнитопроводы трансформаторов подразделяются на стрежневые и броневые.
Вопрос 14. Каким условиям должна удовлетворять конструкция обмоток трансформатора? Ответ. Конструкция обмоток трансформаторов должна удовлетворять условиям высокой электрической и механической прочности, а также термостойкости. Кроме того, технология их изготовления должна быть по возможности простой, а потери в обмотках минимальными.
Вопрос 15. Из чего изготавливаются обмотки трансформатора? Ответ. Обмотки изготавливаются из медного или алюминиевого провода. Плотность тока в медных обмотках масляных трансформаторов находится в пределах 2…4,5 А/мм 2 , а в сухих трансформаторах 1,2…3,0 А/мм 2 . Верхние пределы относятся к более мощным трансформаторам. В алюминиевых обмотках плотность тока на 40…45% меньше. Провода обмоток могут быть круглого сечения площадью 0,02…10 мм 2 или прямоугольного сечения площадью 6…60 мм 2 . Во многих случаях катушки обмоток наматываются из нескольких параллельных проводников. Обмоточные провода покрыты эмалевой и хлопчатобумажной или шёлковой изоляцией. В сухих трансформаторах применяются провода с термостойкой изоляцией из стекловолокна.
Вопрос 16. Как подразделяются обмотки трансформатора по способу расположения на стержнях? Ответ. По способу расположения на стержнях обмотки подразделяются на концентрические и чередующиеся. Концентрические обмотки выполняются в виде цилиндров, геометрические оси которых совпадают с осью стержней. Ближе к стержню обычно располагается обмотка низшего напряжения, т.к. это позволяет уменьшить изоляционный промежуток между обмоткой и стержнем. В чередующихся обмотках катушки ВН и НН поочерёдно располагают вдоль стрежня по высоте. Такая конструкция позволяет увеличить электромагнитную связь между обмотками, но значительно усложняет изоляцию и технологию изготовления обмоток, поэтому в силовых трансформаторах чередующиеся обмотки не используются.
Вопрос 17. Как выполняется изоляция обмоток трансформатора? Ответ. Одним важнейших элементов конструкции обмоток трансформатора является изоляция. Различают главную и продольную изоляцию. Главной называется изоляция обмотки от стержня, бака и других обмоток. Её выполняют в виде изоляционных промежутков, электроизоляционных каркасов и шайб. При малых мощностях и низких напряжениях функцию главной изоляции выполняет каркас из пластика или электрокартона, на который наматываются обмотки, а также несколько слоёв лакоткани или картона, изолирующих одну обмотку от другой. Продольной называется изоляция между различными точками одной обмотки, т.е. между витками, слоями и катушками. Межвитковая изоляция обеспечивается собственной изоляцией обмоточного провода. Для междуслойной изоляции используются несколько слоёв кабельной бумаги, а междукатушечная изоляция осуществляется либо изоляционными промежутками, либо каркасом или изоляционными шайбами. Конструкция изоляции усложняется по мере роста напряжения обмотки ВН и у трансформаторов, работающих при напряжениях 200…500 кВ, стоимость изоляции достигает 25% стоимости трансформатора.
Литература: Усольцев Александр Анатольевич. Электрические машины. Учебное пособие. 2013 г.
Как определить понижающий или повышающий трансформатор
Поделиться Твитнуть Pin Отпр. по эл. почте SMS
Повышающие и понижающие трансформаторы
До сих пор мы с вами рассматривали трансформаторы, у которых первичная и вторичная обмотки имели одинаковую индуктивность, давая примерно одинаковые уровни напряжения и тока в обоих цепях. Однако, равенство напряжений и токов между первичной и вторичной обмотками трансформатора не является нормой для всех трансформаторов. Если индуктивности двух обмоток имеют разную величину, происходит нечто интересное:
Обратите внимание на то, что вторичное напряжение примерно в десять раз меньше первичного (0,9962 вольт против 10 вольт), а вторичный ток примерно в десять раз превышает первичный (0,9962 мА против 0,09975 мА). В этом SPICE моделировании описано устройство, которое в десять раз понижает напряжение и в десять раз повышает ток.
Трансформатор — это очень полезное устройство. С его помощью мы легко можем повысить или понизить напряжение и ток в цепях переменного тока. Появление трансформаторов сделало практической реальностью передачу электроэнергии на большие расстояния. Трансформаторы позволяют уменьшить потери на проводах линий электропередач (соединяющих генерирующие станции с нагрузками) путем повышения переменного напряжения и понижения переменного тока. На обоих концах (как на генераторе, так и на нагрузках) трансформаторы понижают уровни напряжения до более безопасных значений и снижают стоимость применяемого оборудования. Трансформатор, который на выходе (во вторичной обмотке) вырабатывает более высокое напряжение, чем приложено на входе (к первичной обмотке), называется повышающим трансформатором (его вторичная обмотка имеет больше витков, чем первичная). И наоборот, понижающий трансформатор вырабатывает на своем выходе меньшее напряжение, чем подается на его вход, поскольку его вторичная обмотка имеет меньшее число витков по сравнению с первичной.
Посмотрите еще раз на фотографию, показанную в предыдущей статье:
На поперечном разрезе трансформатора хорошо видно первичную и вторичную обмотки.
Это понижающий трансформатор, о чем свидетельствует большое количество витков первичной обмотки и малое число витков вторичной обмотки. Он преобразует высокое напряжение и маленький ток в низкое напряжение и большой ток. Благодаря большому току вторичной обмотки, в ней используется провод большого сечения. Первичная обмотка, ток в которой имеет небольшую величину, может быть выполнена из провода меньшего сечения.
Любой из рассмотренных типов трансформаторов можно использовать по противоположному назначению (подключить вторичную обмотку к источнику переменного напряжения, а первичную обмотку — к нагрузке). В этом случае трансформатор будет выполнять противоположную функцию: понижающий трансформатор будет функционировать как повышающий, и наоборот. Однако, для эффективной работы трансформатора индуктивности каждой из его обмоток должны быть спроектированы под конкретные рабочие диапазоны напряжения и тока (этот вопрос рассматривался в предыдущей статье). Поэтому, при использовании трансформатора по «противоположному» назначению, напряжения и токи его обмоток должны оставаться в исходных конструктивных параметрах. Только в этом случае трансформатор будет эффективен (и не будет поврежден чрезмерным напряжением или током!).
Трансформаторы часто имеют такую конструкцию, что не очевидно, какие провода принадлежат к первичной обмотке, а какие к вторичной. Во избежание путаницы, на многих трансформаторах (в основном импортного производства) используется обозначение «Н» для высоковольтной обмотки (первичная обмотка в понижающем трансформаторе, вторичная обмотка в повышающем трансформаторе), и обозначение «X» для низковольтной обмотки. Поэтому простой силовой трансформатор будет иметь провода с надписью «h3», «h3», «X1» и «X2».
Если вы вспомните, что мощность равна произведению напряжения и тока, то поймете почему напряжение и ток всегда движутся в «противоположных направлениях» (если напряжение увеличивается, то ток уменьшается, и наоборот). Вы так же поймете, что трансформаторы не могут производить энергию, они могут только преобразовывать ее. Любое устройство, которое могло бы произвести больше энергии, чем потребило, нарушило бы Закон сохранения энергии (энергия не может быть создана или уничтожена, она может быть только преобразована).
Какой трансформатор называют повышающим
Повышающий трансформатор это обычный трансформатор (см. назначение и принцип действия трансформатора) который повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.
Принцип работы повышающего трансформатора заключается в величине К (коэффициент трансформации).
При К>1 трансформатор является понижающим, а при К повышающий трансформатор схема
Применение повышающих трансформаторов
Приборы устанавливаются в электрических линиях и источниках питания потребительских точек. В соответствии с законом Джоуля — Ленца при увеличении силы тока выделяется тепло, которое нагревает провод. Для транслирования энергии на большие линейные расстояния увеличивают напряжение, а токи уменьшают. При поступлении к потребителю мощность снижают, поскольку в целях безопасности пришлось бы использовать массивную изоляцию.
В начале цепочки устанавливают повышающий трансформатор, а в точке приема понижают показатели. Такие комбинации на протяжении ЛЭП используют многократно, добиваясь выгодных условий транспортировки электричества и создавая приемлемые значения для потребителя.
Из-за присутствия в сети трех фаз для трансформации энергии используют трехфазные агрегаты. Иногда применяют группу, в которой устройства объединены в модель звезды, при этому них общий проводящий стержень.
Хоть коэффициент полезного действия у агрегатов большой мощности достигает почти стопроцентного значения, всё равно выделяется много тепла. Типичный трансформатор электрической станции 1 гВт выдает несколько мегаватт. Чтобы снизить это явление, разработана охладительная система в виде бака с негорючей жидкостью или трансформаторным маслом и сильным устройством для воздушной раздачи тепла. Охлаждение чаще водяное, сухой принцип используют при небольшой мощности.
Повышающий тороидальный трансформатор
Как вы понимаете, говоря «тороидальный трансформатор», подразумевают обычно сетевой однофазный трансформатор, силовой или измерительный, повышающий или понижающий, у которого тороидальный сердечник оснащен двумя или несколькими обмотками.
Работает тороидальный трансформатор принципиально так же как и трансформаторы с другими формами сердечников: он понижает или повышает напряжение, повышает или понижает ток — преобразует электроэнергию. Но тороидальный трансформатор отличается при той же передаваемой мощности меньшими размерами и меньшим весом, то есть лучшими экономическими показателями.
Главная особенность тороидального трансформатора — небольшой общий объем устройства, доходящий до половины в сравнении с другими типами магнитопроводов.
Шихтованный сердечник вдвое больше по объему чем тороидальный ленточный сердечник при той же габаритной мощности.
Поэтому тороидальные трансформаторы удобнее устанавливать и подключать, и уже не так важно, идет ли речь о внутреннем или о наружном монтаже.
Любой специалист скажет, что тороидальная форма сердечника является идеальной для трансформатора по нескольким причинам:
- во-первых, экономия материалов на производстве,
- во-вторых, обмотки равномерно заполняют весь сердечник, распределяясь по всей его поверхности, не оставляя неиспользованных мест,
- в-третьих, поскольку обмотки имеют меньшую длину, КПД тороидальных трансформаторов получается выше в силу меньшего сопротивления провода обмоток.
Охлаждение обмоток — еще один важный фактор.
Обмотки эффективно охлаждаются будучи расположены в форме тороида, следовательно плотность тока может быть более высокой.
Потери в железе при этом минимальны и ток намагничивания сильно меньше. В итоге тепловая нагрузочная способность тороидального трансформатора оказывается очень высокой.
Экономия электроэнергии — еще один плюс в пользу тороидального трансформатора.
Примерно на 30% больше энергии сохраняется при полной нагрузке, и примерно 80% на холостом ходу, в сравнении с шихтованными магнитопроводами иных форм. Показатель рассеяния у тороидальных трансформаторов в 5 раз меньше чем у броневых и стержневых трансформаторов, поэтому их можно безопасно использовать с чувствительным электронным оборудованием.
При мощности тороидального трансформатора до киловатта, он настолько легок и компактен, что для монтажа достаточно применить прижимную металлическую шайбу и болт. Потребителю всего то и нужно выбрать подходящий трансформатор по току нагрузки и по первичному и вторичному напряжениям. При изготовлении трансформатора на заводе рассчитывают площадь сечения сердечника, площадь окна, диаметры проводов обмоток, — и выбирают оптимальные габариты магнитопровода с учетом допустимой индукции в нем.
Для чего около электростанций устанавливают повышающий напряжение трансформатор?
Любой проводник имеет свое сопротивление и поэтому в ЛЭП неизбежно возникают тепловые потери на нагрев проводника. Величина нагрева пропорциональна квадрату тока в цепи, по этому повышая напряжение до сотен киловольт, мы, согласно закону Ома понижаем ток, а значит и снижает тепловые потери и размер проводников ЛЭП, экономия материалов и стоимости.
- См. Принцип работы трансформаторов в передаче электрической энергии на расстоянии
Видео: Повышающий трансформатор
Изготовление своими руками
Для самостоятельного изготовления устройств подобного типа понадобится определенный перечень материалов, которые нужно приобрести.
В частности, необходимо купить достаточное количество ленточной изоляции, сердечник (можно использовать от старого телевизора), достаточное количество проводов и эмалевой изоляции.
Изготавливаем намоточный станок. Для этого нам понадобится обычная диска (длина 400 мм и ширина 100 мм). Присоединяем к ней два бруска (50 на 50 мм) на расстоянии в 300 мм друг от друга (в качестве крепления используем обычные шурупы). Предварительно, нужно просверлить данные бруски на одинаковой высоте при помощи сверла диаметром порядка 0,8 см. Заводим в получившиеся отверстия пруток, на конце которого присоединяем катушку.
Вообще, самостоятельное изготовление повышающего трансформатора напряжения представляется довольно трудоемким процессом, требующим не только наличия необходимых материалов, но и некоторым специфическим расчетам. В частности, необходимо будет вычислять количество витков обмоток, а также сечение и диаметр проводов. Исходя из этого, можно сделать вывод о том, что самостоятельная сборка подобного устройства под силу только квалифицированному человеку, знакомому с основными понятиями электрики и расчетов по формулам.
Для остальных же людей, оптимальным выбором будет приобретение готового устройства в специализированном магазине. Однако, и тут не все так просто. Важно изучить технические особенности конкретного аппарата, проконсультироваться со специалистом, который подскажет, какой именно прибор понадобится в вашем конкретном случае.
В заключении еще немного информации про изготовление своими руками
Что такое трансформатор: устройство, принцип работы, схема и назначение
Может быть, кто-то думает, что трансформатор – это что-то среднее между трансформером и терминатором. Данная статья призвана разрушить подобные представления.
Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.
Трансформатор – статическое электромагнитное устройство, предназначенное для преобразования переменного электрического тока одного напряжения и определенной частоты в электрический ток другого напряжения и той же частоты.
Работа любого трансформатора основана на явлении электромагнитной индукции, открытой Фарадеем.
Назначение трансформаторов
Разные виды трансформаторов используются практически во всех схемах питания электрических приборов и при передаче электроэнергии на большие расстояния.
Электростанции вырабатывают ток относительно небольшого напряжения – 220, 380, 660В. Трансформаторы, повышая напряжение до значений порядка тысяч киловольт, позволяют существенно снизить потери при передаче электроэнергии на большие расстояния, а заодно и уменьшить площадь сечения проводов ЛЭП.
Непосредственно перед тем как попасть к потребителю (например, в обычную домашнюю розетку), ток проходит через понижающий трансформатор. Именно так мы получаем привычные нам 220 Вольт.
Самый распространенный вид трансформаторов – силовые трансформаторы. Они предназначены для преобразования напряжения в электрических цепях. Помимо силовых трансформаторов в различных электронных приборах применяются:
- импульсные трансформаторы;
- силовые трансформаторы;
- трансформаторы тока.
Понижающие трансформаторы и их принцип работы
Чтобы понизить напряжение поступающего тока используют понижающие автотрансформаторы, а, чтобы повысить — повышающие. Это абсолютно безопасные бытовые устройства, которые нужны, если у вас на производстве или дома высокое напряжение в основной сети. А также, чтобы сохранить работу домашних электроприборов. Если же у вас в сети 385 вольт, а домашняя автоматика работает на 220, то вам нужен однофазовый или трёхфазовый понижающий трансформатор. Если вам будет интересно, тогда можете прочесть про импульсный трансформатор.
Трехфазовые и двухфазовые устройства выполняют такие функции:
- Электрическую изоляцию. Это является обязательным условием, если у вас повышенный уровень опасности и поражения током.
- Распределение тока между потребителями.
- Могут использоваться для измерения ампер т вольт.
Обязательно нужно помнить, что для трехфазной сети нужно подбирать двух фазный преобразователь, а для двухфазной — однофазный.
Принцип работы трансформатора
Трансформаторы бывают однофазные и многофазные, с одной, двумя или большим количеством обмоток. Рассмотрим схему и принцип работы трансформатора на примере простейшего однофазного трансформатора.
Кстати, в других статьях можно почитать, что такое фаза и ноль в электричестве.
Из чего состоит трансформатор? Во простейшем случае из одного металлического сердечника и двух обмоток. Обмотки электрически не связаны одна с другой и представляют собой изолированные провода.
Одна обмотка (ее называют первичной) подключается к источнику переменного тока. Вторая обмотка, называемая вторичной, подключается к конечному потребителю тока.
Когда трансформатор подключен к источнику переменного тока, в витках его первичной обмотки течет переменный ток величиной I1. При этом образуется магнитный поток Ф, который пронизывает обе обмотки и индуцирует в них ЭДС.
Бывает, что вторичная обмотка не находится под нагрузкой. Такой режимы работы трансформатора называется режимом холостого хода. Соответственно, если вторичная обмотка подключена к какому-либо потребителю, по ней течет ток I2, возникающий под действием ЭДС.
Величина ЭДС, возникающей в обмотках, напрямую зависит от числа витков каждой обмотки. Отношение ЭДС, индуцированных в первичной и вторичной обмотках, называется коэффициентом трансформации и равно отношению количества витков соответствующих обмоток.
Путем подбора числа витков на обмотках можно увеличивать или уменьшать напряжение на потребителе тока с вторичной обмотки.
Устройство и принцип работы
Повышающий трансформатор напряжения включает в себя несколько составных частей, обеспечивающих работу устройства. В основе конструкции располагается железное ядро, на которое намотано две катушки. Через первую катушку проходит воздействие напряжения переменного тока, в результате чего образуется магнитное поле, осуществляющее выполнение принципа электромагнитной индукции. Согласно формуле dФ/dt, сила магнитного поля может увеличиваться путем увеличения показателей тока до необходимых значений.
Здесь не стоит забывать о прямой зависимости показателей напряжения магнитного поля от определенного количества обмоток, которые расположены в железном ядре. Соответственно, чем меньше витков — тем меньше напряженность.
Следовательно, когда магнитный поток проходит через линию обмоток второй катушки, то там и будет возникать напряжение. Данные показатели будут рассчитываться по формуле: NФ/dt, где N — это число витков самой катушки. Это, так называемый, Закон Фарадея, согласно которому напряжение будет той же частоты, что и на первой катушке.
Подробнее про устройство на видео
Идеальный трансформатор
Идеальный трансформатор – трансформатор, в котором отсутствуют потери энергии. В таком трансформаторе энергия тока в первичной обмотке полностью преобразуется сначала в энергию магнитного поля, а далее – в энергию вторичной обмотки.
Конечно, такого трансформатора не существует в природе. Тем не менее, в случае, когда теплопотерями можно пренебречь, в расчетах удобно пользоваться формулой для идеального трансформатора, согласно которой мощности тока в первичной и вторичной обмотках равны.
Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы
Обслуживание и ремонт
Повышающие трансформаторы относятся к технически сложным устройствам, поэтому самостоятельное исправление поломок крайне не рекомендуется.
Единственное, что может быть выполнено своими руками — это перемотка обмоток устройства.
Рассмотрим в качестве примера тот тип, в котором используется многократная обмотка. В данном агрегате располагается магнитный сердечник, который является общим для всех трех катушек индуктивности. Как правило, одна катушка является понижающей, а вторая повышающей в данном устройстве.
Не лишним будет узнать порядок проверки трансформаторов, что позволит избежать вероятных проблем в дальнейшем. Рассмотрим всю процедуру поэтапно:
- Сперва необходимо осмотреть весь блок. Как правило, перегрев системы провоцирует появление некоторых выпуклостей или неровностей, которые говорят о деформации некоторых деталей.
- Определяем вход и выход устройства. Первый контур должен быть подключен к первой катушке устройства, где формируется само магнитное поле. Вторая часть, которая выступают в роли получателя энергии от магнитного поля, должна быть состыкована со вторичной обмоткой.
- Затем нужно определить фильтрацию выходного сигнала. Примечательно, что она является идентичной для диодов и конденсаторов на второй катушке устройства.
- Далее нужно снять некоторые части корпуса, чтобы был полный доступ к микросхемам устройства. Это нужно для того, чтобы можно было определить показатели напряжения при помощи мультиметра.
- Если полученные показатели оказываются существенно меньше ожидаемых (менее 80% от оптимальных), то вероятная причина поломки кроется во всей цепи, которая соединяется вокруг первичной обмотки. Для исправления причин, следует отсоединить первую катушку от подачи на нее электричества.
- Далее нужно проверить вторичный выход. Если фильтрация отсутствует, то нужно использовать питание от мультиметра. Если вы заметили, что оптимальное напряжение не достигается, то причина может быть в самом трансформаторе, либо в выходных клеммах.
Вообще, все эти манипуляции лучше доверить соответствующему специалисту, который не только корректно разберет и соберет устройство, но и проверит показатели частоты напряжения на отдельных участках схем первичной и вторичной обмотки.

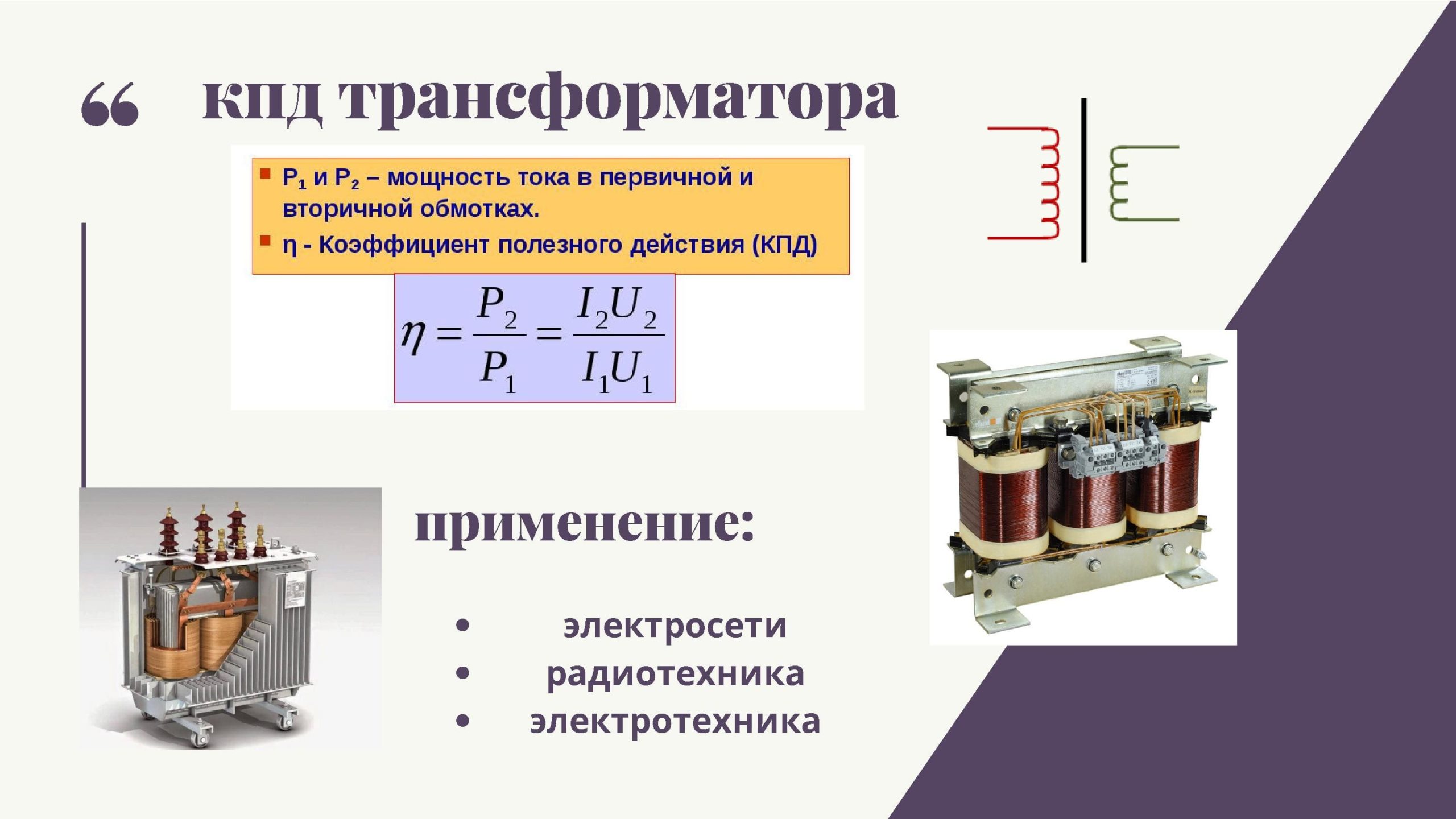

Потери энергии в трансформаторе
Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.
В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.
Конечно, трансформаторы не так просты, как может показаться на первый взгляд – ведь мы рассмотрели принцип действия трансформатора кратко. Контрольная по электротехнике с задачами на расчет трансформатора внезапно может стать настоящей проблемой. Специальный студенческий сервис всегда готов оказать помощь в решении любых проблем с учебой! Обращайтесь в Zaochnik и учитесь легко!
Конструкция
В принципе работы трансформаторов используется физический закон электромагнитной индукции. Стандартные устройства имеют сердечник и две обмотки. Первичная обмотка понижающего трансформатора подключается к электрической сети. Вокруг сердечника магнитопривода генерируется магнитное поле. Во вторичной обмотке появляется электричество с определенным показателем напряжения.
Мощность на выходе определяется соотношением количества витков в обеих катушках. Соотношением витков, составляющих обмотку первичной и вторичной катушек, можно выбирать характеристики выходного напряжения. Устройство трансформаторов позволяет получить требуемое значение тока для питания промышленных и бытовых электроприборов.
Трансформаторы напряжения не меняют частоту тока. Для этого понижающему агрегату потребуется иметь в конструкции выпрямитель. Он будет менять частоту тока с переменного до постоянного значения, и наоборот.
В понижающих трансформаторах сегодня применяются полупроводники. Их работу дополняет схема интегрального типа. В цепь включаются конденсаторы, микросхемы, пьезоэлементы, резисторы и т. д. Такой понижающий бытовой трансформатор имеет небольшие габариты, высокий уровень КПД, малый вес. Он не шумит, не нагревается. В трансформаторах представленных типов допускается выбрать мощность исходящего тока. Устройство включает в схему защиту против короткого замыкания. Традиционные конструкции также пользуются спросом. Подобные схемы просты, надежны.
Интересное видео: Понижающий трансформатор
Зачем трансформатор, если проще установить лампы на 220 вольт?
Возможно, что и проще, но мы всегда рекомендуем по возможности устанавливать светодиодные лампы на 12 вольт в паре с 12-и вольтовым трансформатором постоянного тока. Первичные затраты у Вас не увеличатся, так как лампы на 12 вольт стоят дешевле своих 220-и вольтовых аналогов, и эта разница покрывает цену трансформатора. Но при этом Вы получаете существенный плюс – надёжность. Светодиодные лампы работают долго, но срок службы 12-и вольтовых светодиодных ламп, как правило, ещё больше, т.к. они дополнительно защищены (от электронных шумов и бросков напряжения в электросети) внешним мощным понижающим трансформатором.
Назначение
Трансформаторы понижающие применяются в различных сферах человеческой деятельности. Силовые конструкции устанавливаются на подстанциях на пути следования линий электропередач. Представленные типы аппаратов понижают при работе показатель тока в сети от 380 до 220 В. При такой мощности работают бытовые электроприборы. Представленная установка называется промышленным трансформатором понижения тока.
К бытовым понижающим разновидностям относят приборы, которые работают на более низких мощностях. Они принимают 220 В на первичный контур, а выдают 42, 36, 12 В, учитывая требования потребителя.
Расчет характеристик оборудования
Трансформатор понижающий может относиться к различным категориям, что зависит от ряда параметров. Помимо конструкционных отличий (наличие пьезоэлементов, конденсаторов и т. д.) оборудование отличается мощностью, назначением, строением. Общим для них является коэффициент трансформации. Он всегда будет меньше 1. Не существует понижающий трансформатор с коэффициентом больше 1. Такие приборы относятся к категории повышающих агрегатов.
Чтобы подобрать правильное количество витков в контурах, производится расчет. Известно, что коэффициент трансформации, равен 0,2. Прибор понижает напряжение в сети. В первичной обмотке 120 витков. Определим количество витков во вторичной катушке:
ВО = 120*0,2 = 24 витка.
Используя коэффициент трансформации, определяем выходное напряжение. Если на первичную обмотку поступает ток 220 В, расчет будет таким:
НВ = 220*0,2 = 44 В.
Зная коэффициент трансформации, как определить мощность оборудования, не составит труда. Когда мы выбираем прибор для изменения параметров тока в цепи, требуется определение потребностей стандартных потребителей. При пониженной нагрузке в сети бытовая техника не будет работать правильно. Чтобы в трансформаторе не вырабатывалось слишком низкое значение тока, обязательно учитывают коэффициент трансформации.
Трансформатор тока ТОГ-110 кВ
Трансформатор 220 24 ватт может использоваться в сети 445 вольт (иногда 385). То есть коэффициент трансформации понижающего трансформатора не изменяется от условий использования. Но нужно помнить, что нельзя применять устройство в цепи с высокими максимальными показаниями, нежели указано в паспорте.
Понижающие силовые трансформаторы обычно состоят из двух или более катушек из изолированного провода. Они намотаны вокруг сердечника, который сделан из железа. Когда напряжение подается на первичную обмотку, то происходит намагничивание железного сердечника. А он в свою очередь индуцирует напряжение в другой катушке.
Этот показатель можно рассчитать у абсолютно всех трансформаторов. Но расчеты не всегда бывают правильными, поэтому всегда читайте характеристики, которые дает производитель.
Разновидности
Когда потребность промышленного или бытового оборудования в вопросе уровня напряжения определена, нужно обратить внимание на выбор разновидности аппарата. Различают следующие виды:
- Тороидальный. Сердечник получил форму тора. Прибор характеризуется малым весом, незначительными габаритами. Широко применяется в радиоэлектронике.
- Стержневый. Применяются для оборудования высокой или средней мощности. Простота конструкции отличает устройство сердечника.
- Броневой. Относятся к категории маломощных конструкций. Магнитопривод как броня охватывает контуры.
- Многообмоточный. Имеет две и более обмотки.
- Трехфазный. Применяется в промышленной сети. Прибор призван понижать напряжение с 380 В до приемлемого потребителем уровня. В некоторых случаях применяется в бытовых целях.
- Однофазный. Подключаются к однофазной сети. Это одна из наиболее востребованных разновидностей.
Многообразие представленных конструкций позволяет применять их в различных сферах деятельности человека. Стоимость оборудования зависит от мощности аппаратуры, сложности конструкции, области применения. Про понижающие трансформаторы 380/220 мы уже писали на этой странице.
Видео: Силовой понижающий трансформатор с несколькими вторичными обмотками.
Распространенные модели
Покупатели отдают предпочтение в большинстве случаев всего нескольким моделям. Чтобы правильно выбрать аппаратуру, потребуется знать их маркировку, ее расшифровку. Большим спросом пользуются такие модели:
- ТСЗИ. Трехфазная разновидность, внутренняя конструкция которой защищена специальным кожухом.
- ОСМ. Применяются в системах сигнализации, освещения. Их устанавливают в специальный ящик. Внутрь корпуса не должна попадать грязь, пыль, влага. Монтируются на дин-рейку.
- ТТп, ТС-180, ЯТП применяются в бытовых сетях. Монтируются просто. Используются для напряжения невысокого уровня.
- ОСОВ, ОСО. Обладает сухой системой охлаждения. Применяют в бытовых сетях.
Информация о разновидности прибора приведена в маркировке. Она указывается на корпусе трансформатора. Маркировка находится в открытом доступе для обслуживающего персонала.
Интересное видео: Сетевой понижающий трансформатор
Технические характеристики
Если вы планируете купить этот трансформатор, тогда вам следует изучить его технические характеристики:
- ОСМ. Они нужны для контроля систем сигнализации освещения. Монтировать их можно только в защищенных ящиках. Обязательно нужно учесть, что к ним не должна попадать пыль и влага. Эти трансформаторы нужно установить на din-рейку.
- ТСЗИ. Это понижающие трехфазовые трансформаторы. Вмонтированы они в защитном кожухе. Он защищает прибор от внешних агрессивных факторов.
- ОСО и ОСОВ. Это приборы сухого класса. Используют их при напряжении сети до 380 кВт.
- ТТП, ЯТП, ТС-180-2 ГОСТ 14254 отличается от всего небольшого напряжения, которое образуется на вторичной обмотке. Их используют в бытовых целях. Он очень удобный тем, что его можно установить своими руками.
Это характеристики этого трансформатора. Если их изучить детально, тогда можно понять, что устройство работает качественно. При необходимости можете прочесть про силовой трансформатор.
( 1 оценка, среднее 4 из 5 )
Как выбрать?
Выбрать трансформаторное устройство представленного типа может профессионал. Существует несколько правил в проведении этого процесса. В первую очередь следует обратить внимание на показатель входного напряжения. Оборудование должно быть рассчитано на прием определенного напряжения.
Затем нужно установить, какой уровень тока требуется потребителю. В соответствии с этой характеристикой выбирают параметры выходного напряжения. Мощность приборов, подведенных к трансформатору, должна быть немного ниже, чем его выходное напряжение.
Качественные изделия выдерживают аварийные ситуации. В них предусмотрена особая защита от короткого замыкания, перенапряжения, резких скачков электричества, перегрузок. В этом случае система работает стабильно даже в неблагоприятных условиях.
Как из понижающего трансформатора сделать повышающий
Начнем с известных всем фактов, один из которых — это напряжение в розетке, равное вольт. Так вот не всем бытовым приборам это напряжение необходимо. К примеру, вся система телевизора работает от напряжения двенадцать вольт. Поэтому в него обязательно вставляется трансформатор понижающего типа. То есть, он уже закладывается в конструкцию прибора на стадии его проектирования. И таких приборов в быту используется большое количество.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Что делает повышающий трансформатор?
- Как сделать повышающий трансформатор
- Трансформатор понижающий как подключить
- Включаем бытовую технику при пониженном сетевом напряжении
- Трансформатор
- Как правильно подключить понижающий трансформатор. Как сделать трансформатор понижающий
- Для чего нужны ящики с понижающим трансформатором серии ЯТП
- Повышающий трансформатор – история создания знакового устройства и пошаговая инструкция.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Повышающий/понижающий преобразователь своими руками
Что делает повышающий трансформатор?
Довольно часто в сёлах и на дачах говорят о нехорошем напряжении в электросети. Это связанно не только с их нехорошим состоянием , но и с приобретением разнообразной бытовой техникой, которой требуется электричество, которого довольно часто не достаточно.
Одновременно с этим местные электросети не торопятся поменять оборудование на современное, соответственно, на более идеальное которое с преимуществом выдержит повышенные нагрузки.
Участник дачного форума Дача и Дом Terristor как-то столкнулся с проблемой — стиральная машина прекратила трудиться. Другими словами барабан еле крутился , да и насос не имел возможности поднять воду из скважины. Он замерил напряжение, и прибор продемонстрировал всего вольт, а этого напряжения не достаточно для работы многих бытовых электроприборов.
Но нет, худа без хороша. А фокус пребывал в том, что в случае если забрать понижающий трансформатор, что из вольт делает 40, поковыряться в нём, то по окончании маленьких трансформаций возможно взять на выходе не понижение, а увеличения напряжения на 40 вольт от напряжения в сети.
И владея маленькими познаниями в радиотехнике, он через 15 мин. Перед опробованием напряжение было вольта, а по окончании, как и намечалось, напряжение возросло на 40 вольт. Это выяснилось хорошим ответом в ситуациии не обращая внимания на дефицит напряжения электроприборы трудились безотказно. К примеру, при мощности вторичной обмотки трансформатора вольт, возможно не опасаясь подключить насос мощностью Вт.
Напряжение, выдаваемое прибором, машинально не регулируется и в случае если внезапно напряжение в сети стало стабильным, и стало вольт то на выходе у вас будет вольт, многовато, но не страшно, в случае если своевременно подметить.
На случай в случае если напряжение в вашем районе довольно часто изменяется возможно применять особую розетку которая отключает электроприборы каковые к ней подключаются в случае если напряжение повысилось сверх нормы. Нужен трансформатор с первичной обмоткой на вольт.
На вторичной обмотке большой ток кроме того у маломощных понижающих трансформаторов достаточен. По рис. Зная, какое напряжение необходимо добавить, определяется требуемая мощность трансформатора по рис. После этого необходимо забрать трансформатор с подходящими данными — по выходному и мощности напряжению. И в завершении необходимо подсчитать итог по формуле на рис.
В последней формуле возможно видеть, что напряжение на нагрузке возможно как расширить, так и уменьшить. Дабы верно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток. Трансформатор лучше установить в коридоре либо в подвале, по причине того, что установка шумит, а уже оттуда сделать проводку до нужных электроприборов. Стабилизатор напряжения.
Всё довольно-таки легко — Вам достаточно обзавестись стабилизатором напряжения. На сегодня, где бы Вы не пребывали — дома или на рабочем месте — главным…. Особенности коммутации сетей постоянного тока. Главная борьба проходила между двумя…. Как выбрать стабилизатор напряжения. К примеру, в связи с авариями на линиях и подстанциях электропередач, применением устаревших проводов и трансформаторов. Дабы избежать преждевременного…. Герметизация воздуховодной сети вентиляционных систем.
Сейчас при увеличении стандартов качества, предъявляемым к их обслуживанию и системам вентиляции, все больше внимания уделяется такому критерию как…. На 1-ом Рисунке простая работа понижающего трансформатора.
На 2-ом уже переделанный трансформатор готовый к работе на увеличение напряжения. Случайно у Terristor был таковой трансформатор.
Выводы Плюсы данной совокупностей: Простота при сборке. Настоящая низкая стоимость прибора. Минусы данной совокупности: Напряжение, выдаваемое прибором, машинально не регулируется и в случае если внезапно напряжение в сети стало стабильным, и стало вольт то на выходе у вас будет вольт, многовато, но не страшно, в случае если своевременно подметить. Сам Terristor всю зиму пользовался этим трансформатором.
За это время он ни разу не контролировал напряжение и ни один электроприбор не испортился. Формулы для расчётов Нужен трансформатор с первичной обмоткой на вольт. Расчёт возможно сделать по нескольким формулам. Подборка наиболее релевантных статей: Стабилизатор напряжения. Главная борьба проходила между двумя… Как выбрать стабилизатор напряжения К примеру, в связи с авариями на линиях и подстанциях электропередач, применением устаревших проводов и трансформаторов. Дабы избежать преждевременного… Герметизация воздуховодной сети вентиляционных систем Сейчас при увеличении стандартов качества, предъявляемым к их обслуживанию и системам вентиляции, все больше внимания уделяется такому критерию как….
Навигация по записям Как найти главного бухгалтера и потом не пожалеть об этом. Какие шторы лучше всего подойдут для детской комнаты?
Как сделать повышающий трансформатор
Напряжение в бытовой электрической сети, как известно, составляет или В. Некоторым требуется напряжение всего в 12 В и такие приборы приходится подключать через особое устройство — трансформатор. Как меняет трансформатор на 12 вольт и каким образом можно собрать это устройство самостоятельно — этой теме будет посвящен наш разговор. Итак, трансформатором называется электрический прибор, занимающийся преобразованием электрической энергии, а именно — изменением напряжения. Если выходное, то есть измененное, напряжение получается меньше входного, трансформатор называют понижающим. Если наоборот, в результате преобразование напряжение увеличивается, то трансформатор называют повышающим.
Трансформатор понижающий как повышающий! эффект будет тот же.. и не надо будет делать повышающий трансформатор.
Трансформатор понижающий как подключить
Включил всю эту приблуду а она у меня как то подозрительно сильно колотится в руках. Решил проверить напряжение на выходе адаптера-конвертера. С точностью до вольта как и на входе. Померил сопротивление между контактами и получил следующее: Входные контакты между собой не замкнуты. Та же ситуация и между выходными контактами. Первый вход замкнут с первым выходом и второй соответственно со вторым. Сопротивление между ними близко к нулю.
Включаем бытовую технику при пониженном сетевом напряжении
Сухие трансформаторы по сравнению с масляными обеспечивают более высокий уровень пожарной и взрывобезопасности, более экономичны и просты в эксплуатации, обслуживании и ремонте. Трансформаторы напряжения сухого исполнения могут использоваться в электроустановках предприятий химической, нефтехимической, целюлозно-бумажной промышленности, в сетях электроснабжения общественных и жилых зданий, устанавливаться на транспортные средства, суда и плавсооружения. Чаще всего сухие трансформаторы используются для понижения напряжения понижающий трансформатор. В случае, если необходимо питание от одного источника потребителей, рассчитанных на разные напряжения, то для решения этой проблемы целесообразно использовать многообмоточный понижающий трансформатор. Многообмоточный трансформатор, как правило, состоит из одной первичной обмотки и нескольких вторичных конструктивно они могут быть выполнены как на одном сердечнике, так и каждая обмотка на своем собственном сердечнике.
Преобразование напряжения присутствует повсеместно в любой области нашей жизни и деятельности. Самые яркие и понятные примеры: зарядные устройства для аккумуляторов, блоки питания, инверторы для автономного электроснабжения и т.
Трансформатор
Выходное напряжение может варьироваться в пределах В регулируется потенциометром. Преобразователь идеально подходит для питания ламп часов Nixie или маломощных ламповых схем или усилителей к наушникам, заменив собой классический источник питания высокого напряжения на трансформаторах. Целью создания этого устройства был проект часов на вакуумных индикаторах в котором схема работает как источник питания высокого напряжения. Преобразователь при питании 9 В и потребляет ток порядка мА при 10 мА нагрузке. Как видите, это стандартный преобразователь напряжения повышающего типа.
Как правильно подключить понижающий трансформатор. Как сделать трансформатор понижающий
Нестабильное напряжение в электрической сети — проблема нередкая и влекущая за собой неприятные последствия от поломок электроприборов до порчи электрической проводки и возгораний. Частично решить самые разнообразные неполадки можно, установив трансформатор для дома — статистический электроаппарат, используемый для преобразования электрического тока или напряжения. Изначально электричество подаётся через линии электропередач от повышающих трансформаторов поставщика и может проходить до нескольких сотен километров до отдельного дома. При установке понижающего агрегата на несколько домов-потребителей нагрузки будут подразделяться между всеми подключенными домами. Гораздо выгоднее, хотя и дороже, установить индивидуальный трансформатор для дома — таким образом внутренняя электрическая сеть будет получать уже пониженный до В ток.
В домашних условиях можно запросто сделать повышающий Можно ли из понижающего трансформатора сделать повышающий?.
Для чего нужны ящики с понижающим трансформатором серии ЯТП
Работаем с частными и юр. Любая сфера человеческой деятельность связана с определенными устройствами, предметами, символизирующими эту область. Судостроение, мореплавание — развивающиеся паруса, длинные яхты, корабли, морские волны. Авиация — крыло самолета, пропеллер.
Повышающий трансформатор – история создания знакового устройства и пошаговая инструкция.
ВИДЕО ПО ТЕМЕ: Простой повышающий преобразователь из ЗУ
Повышающие или понижающие трансформаторы на сегодняшний день используются для преобразования напряжения. Их устройство представляет собою машину, которая имеет высокое КПД и применяется во многих областях техники. Многие часто задаются вопросом, как сделать трансформатор своими руками. Для того чтобы самостоятельно собрать это устройство могут потребоваться определенные знания. Также следует знать весь технологический процесс.
Понижающий трансформатор года Мною дома был найден блок питания на 12 воль использовавшийся для зарядки аккумуляторов. Выглядит он вот так.
Полезные советы. Понижающий трансформатор — виды и принцип работы. Как сделать и Трансформатор своими руками: изготовление преобразователя высокого Повышающий DC-DC преобразователь. Принцип работы.
Конструктивно трансформатор может состоять из одной автотрансформатор или нескольких изолированных проволочных либо ленточных обмоток катушек , охватываемых общим магнитным потоком , намотанных, как правило, на магнитопровод сердечник из ферромагнитного магнитомягкого материала. Для создания трансформаторов необходимо было изучение свойств материалов: неметаллических, металлических и магнитных, создания их теории [3].
Высоковольтные силовые трансформаторы, характеристики, конструкция, применение, как работает
Пример HTML-страницыТрансформатор – это электромагнитное статическое устройство с двумя (или более) обмотками, преобразующее электроэнергию напряжения переменного тока с одними характеристиками в электроэнергию с другими характеристиками (такими как напряжение, частота, форма напряжения, фазность). Преобразование электроэнергии в трансформаторах реализуется посредством переменного магнитного поля.
Наиболее распространенным и востребованным электротехническим устройством сегодня является силовые высоковольтные трансформаторы, напряжения, номинальные мощности которых варьируются очень в широких пределах от нескольких десятков киловатт до сотен мегаватт при напряжении от 6кВ до 1150 — 1500кВ.
Поскольку потери электроэнергии в электросетях пропорциональны квадрату тока, протекающего по воздушной линии, то для передачи электроэнергии выгодно использовать высокие напряжения и, соответственно, малые токи. Электроэнергия на электростанциях вырабатывается генераторными установками (турбо-, гидрогенераторами и пр.) на напряжении 16 — 24кВ, реже 35кВ. Поскольку этот уровень напряжения является довольно высоким для использования его в быту и на производстве, но и при этом является и недостаточно выгодным и обоснованным, для наиболее экономичной передачи электроэнергии на значительные расстояния.
Поэтому и используют повышающие трансформаторы, служащие для преобразования электроэнергии до уровней 110, 150, 220, 330, 500, 750 и 1150 кВ, и понижающие трансформаторы, которые позволяют снизить напряжение до стандартных значений 10; 6; 3; 0,66; 0,38 и 0,22 кВ, предназначенных для использования в быту, сельском хозяйстве и промышленности. Помимо этого, выпуск приемников электроэнергии (вращающихся машин, осветительных приборов и пр. ) с высокими номинальными напряжениями обуславливает значительные конструктивные сложности, требующие усиленной изоляции и, следовательно, повышенных материальных затрат. В связи с этим высокое номинальное напряжение не может быть напрямую использовано, питание осуществляется через понижающие трансформаторы.
Таким образом, электроэнергию, вырабатываемую электростанциями, на пути от генераторной установки до потребителей преобразуют по 3-4 раза. Понижающие трансформаторы используют с целью распределения электроэнергии между потребителями, а повышающие – для передачи электрической энергии на большие расстояния.
Многообразие применения высоковольтных трансформаторов обусловило весьма значительную номенклатуру этих устройств. В зависимости от напряжения, режима нейтрали и номинальной мощности, высоковольтные трансформаторы классифицируют на несколько, так называемых габаритов:
— I — до 100 кВА и до 35кВ;
— II — более 100 до 1000кВА и до 35кВ;
— III — более 1000 до 6300кВА и до 35кВ;
— IV – более 6300кВА и до 35кВ;
— V — до 32000кВА и более 35 до 110кВ;
— VI — более 32000 до 80000кВА и до 330кВ;
— VII — более 80000 до 200000кВА и до 330кВ;
— VIII – более 200000кВА и свыше 330кВ.
В зависимости от типа охлаждения
В зависимости от типа охлаждения трансформаторы разделяют на:
— масляные;
— сухие;
— трансформаторы, в качестве изоляции у которых выступает жидкий диэлектрик.
Условно силовые трансформаторы обозначаются как определенными буквами (тип, количество фаз, число обмоток, способ охлаждения, вид переключения ответвлений), так и цифрами (мощность, напряжение).
Буквенные обозначения (некоторые могут отсутствовать) строго в той последовательности, что приведена ниже, позволяют получить следующую информацию:
1.Назначение
— автотрасформатор – А;
— электропечной – Э;
2.Число фаз
— однофазные – О;
— трехфазные – Т;
3.Присутствие расщепленной обмотки НН – Р;
4.Способ охлаждения
4.1. У сухих трансформаторов:
— естественное воздушное: в открытом исполнении – С, в закрытом –СЗ, в герметичном СГ;
— принудительное воздушное – СД;
4.2.У масляных трансформаторов:
— естественная циркуляция воздуха и масла – М; при наличии дополнительной защиты в виде азотной подушки без применения расширителя – МЗ;
— принудительная циркуляция воздуха: с естественной масляной – Д, с принудительной масляной – ДЦ;
— принудительная водомасляная циркуляция – Ц;
4. 3. С применением в качестве охлаждающего теплоносителя негорючего жидкого диэлектрика:
— естественное – Н;
— с дутьем – НД:
5.Конструктивные особенности
— литая изоляция — Л;
— трехобмоточный – Т;
— наличие РНТ – Н;
— с выводами, расположенными во фланцах стенок корпуса: с азотной подушкой и без расширителя — З; с расширителем –Ф;
— без расширителя в гофробаке – Г;
— с симметрирующим устройством – У;
— подвесное исполнение для размещения на опорах ВЛ– П;
— энергосберегающий (с пониженными потерями в режиме х.х.) – э.
6.Область применения
— обеспечение собственных потребностей электростанций – С;
— ЛЭП постоянного тока – П;
— металлургическая отрасль – М;
— обеспечение электропитания: погружных насосов – ПН; экскаваторов – Э;
— подогрев (при необходимости) грунта, бетона, а также использование в буровых установках – Б;
— термическая обработка грунта и бетона, питание ручного электроинструмента различного назначения, а также обустройство временного освещения – ТО.
Затем числовой дробью в числителе дается информация о номинальной мощности (кВ*А), а в знаменателе — класс напряжения обмотки (кВ).
Использование силовых трансформаторов в зависимости от климатических условий
Информация о возможностях использования силовых трансформаторов в зависимости от климатических условий (в соответствие с ГОСТом 15150-69):
— умеренный климат– У;
— холодный – ХЛ;
-тропический – Т;
Кроме того, в зависимости от месторасположения, трансформаторы делят на следующие категории, допускающие их эксплуатацию:
— на открытом воздухе – 1;
— в помещениях с несущественными отличиями колебаний температуры и влажности относительно внешней среды – 2;
— в закрытых помещениях, где, благодаря естественной вентиляции, перепады температуры и влажности существенно ниже, чем с внешней стороны – 3;
— в закрытых помещениях со специально созданными и регулируемыми климатическими параметрами -4;
— в помещениях с повышенной влажностью — 5.
Трансформаторы и преобразователи напряжения Step Up & Down 110 В/ 220 В/240 В, CE – Трансформаторы преобразователей напряжения
Трансформатор напряжения используется для преобразования электрической мощности источника питания в соответствие с напряжением вашего устройства, то есть для преобразования 110 преобразовать 220/240 В в 110/120 В. Наши повышающие/понижающие трансформаторы со 110 В на 220 В являются реверсивными и могут использоваться по всему миру с напряжением 110–240 В и частотой 50 или 60 Гц. Также называемые силовыми преобразователями, большинство наших трансформаторов напряжения поставляются с универсальными розетками, к которым подходят вилки из большинства зарубежных стран.
Повышающий трансформатор необходим, если вы хотите использовать иностранный прибор на 220 вольт в США с напряжением 110 В. Понижающий трансформатор необходим, если вы хотите использовать устройство на 110 В в стране с напряжением 220 В.
Мы предлагаем широкий ассортимент повышающих и понижающих трансформаторов напряжения на 110 В и 220/240 В от 50 Вт до 20 000 Вт. Пожалуйста, ознакомьтесь с нашим Руководством по покупке трансформатора , прежде чем выбрать трансформатор преобразователя напряжения.
VT-100 Повышающий/понижающий трансформатор напряжения, 100 Вт
Подробнее…19,99 долларов США
29,99 $Повышающий преобразователь VT 1P-100GS, преобразование 110 В в 220 В, 100 Вт
Подробнее…$34,99
Повышающий трансформатор VT 1P-100UK с розеткой для Великобритании, 100 Вт
Подробнее…$35,99
Simran AC-100W Повышающий/понижающий трансформатор напряжения 100 Вт, сертифицирован CE
Подробнее. ..$18,99
SIMRAN AC-200W Повышающий/понижающий трансформатор напряжения 200 Вт — СЕРТИФИКАТ CE
Подробнее…25,99 долларов США
VT-200 Повышающий/понижающий трансформатор напряжения 200 Вт
Подробнее…25,99 долларов США
Simran AC-300W Повышающий/понижающий трансформатор напряжения 110–220 В, 300 Вт
Подробнее…$32,99
VT-300 Повышающий/понижающий трансформатор напряжения 300 Вт
Подробнее. ..$34,99
VTD 300 — Повышающий/понижающий трансформатор напряжения Deluxe мощностью 300 Вт
Подробнее…29,99 долларов США
VT 1P-300UK — повышающий трансформатор мощностью 300 Вт для бытовой техники Великобритании
Подробнее…$39,99
49,99 $Simran AC-500 Повышающий/понижающий трансформатор напряжения 110 В 220 В, 500 Вт, CE
Подробнее…$36,99
43,99 $VT-500 Повышающий/понижающий трансформатор напряжения 500 Вт
Подробнее. ..$36,99
VTD 500 — 500 Вт Deluxe Step Up / Down VoltageTransformer
Подробнее…$34,99
Simran AC-750W Повышающий/понижающий трансформатор напряжения 750 Вт, сертифицирован CE
Подробнее…49,99 долларов США
VT-800 Повышающий/понижающий трансформатор напряжения 800 Вт
Подробнее…$54,99
VTD 800 — Повышающий/понижающий трансформатор напряжения Deluxe мощностью 800 Вт
Подробнее. ..$590,99
Simran AC-1000W Повышающий/понижающий трансформатор напряжения 1000 Вт, сертифицирован CE
Подробнее…$74,99
VTD-1000 Deluxe Повышающий/понижающий трансформатор напряжения, 1000 Вт
Подробнее…$64,99
VT-1000 Понижающий 110220 Трансформатор преобразователя напряжения, 1000 Вт
Подробнее…$65,99
VOD-1000 (2-полосный) Понижающий 110220 Трансформатор преобразователя напряжения, 1000 Вт
Подробнее. ..$62,99
79,99 $Simran AC-1500 Повышающий/понижающий трансформатор напряжения 1500 Вт — СЕРТИФИКАТ CE
Подробнее…$99,99
ST-1500 Повышающий и понижающий трансформатор напряжения для преобразования 110 В в 220 В, 1500 Вт
Подробнее…$84,99
VT-1500 Повышающий/понижающий трансформатор напряжения 1500 Вт
Подробнее…$84,99
VTD 1500 — Повышающий/понижающий трансформатор напряжения Deluxe мощностью 1500 Вт
Подробнее. ..79,99 долларов США
Simran THG-1500 (2-полосный) понижающий 110220 Трансформатор преобразователя напряжения, 1500 Вт
Подробнее…$84,99
$99,99VT-1800F Повышающий/понижающий трансформатор с заземленной вилкой американского стандарта 1800 Вт
Подробнее…99,99 долларов США
VT1800R Повышающий/понижающий трансформатор с немецкой/европейской вилкой 1800 Вт
Подробнее…99,99 долларов США
Simran AC-2000 Step Up Down Трансформатор напряжения 110–220 В, 2000 Вт
Подробнее. ..119,99 долларов США
139,99 $SIM 2000 — Повышающий/понижающий трансформатор напряжения 2000 Вт — СЕРТИФИКАТ CE
Подробнее…$94,99
VT-2000 — Повышающий/понижающий трансформатор напряжения 2000 Вт
Подробнее…109,99 долларов США
VTD 2000 — 2000 Вт Deluxe Повышающий/понижающий трансформатор напряжения
Подробнее…$104,99
Simran THG-2000T Повышающий и понижающий преобразователь напряжения для 110 В и 220/240 В, 2000 Вт
Подробнее. ..$89,99
98,95 $VT-2300F Повышающий/понижающий трансформатор с американской вилкой с заземлением 2300 Вт
Подробнее…139,99 долларов США
VT-2300R Повышающий/понижающий трансформатор с немецкой/европейской вилкой 2300 Вт
Подробнее…139 долларов0,99
Simran AC-3000 Повышающий/понижающий трансформатор напряжения 3000 Вт, сертифицирован CE
Подробнее…139,99 долларов США
SIM 3000 — Повышающий/понижающий трансформатор напряжения 3000 Вт — СЕРТИФИКАТ CE
Подробнее. ..$124,99
VOD-3000 2-ходовой повышающий/понижающий трансформатор напряжения 3000 Вт Сертифицировано CE
Подробнее…$104,99
VT-3000 Повышающий/понижающий трансформатор напряжения 3000 Вт
Подробнее…139,99 долларов США
SIM 4000 — Повышающий/понижающий трансформатор напряжения 4000 Вт СЕРТИФИЦИРОВАН CE
Подробнее…$134,99
VTD 3000 — Повышающий/понижающий трансформатор напряжения Deluxe мощностью 3000 Вт
Подробнее. ..$114,99
VT-4000 Повышающий/понижающий трансформатор напряжения, 4000 Вт
Подробнее…119 долларов0,99
ST-4000 Повышающий/понижающий трансформатор 4000 Вт Сертифицировано CE
Подробнее…129,99 долларов США
Simran ST-5000 110 В 220 В повышающий/понижающий трансформатор 5000 Вт CE
Подробнее…179,99 долларов США
Simran AC-5000W — Повышающий/понижающий трансформатор напряжения Сертифицировано CE
Подробнее. ..$194,99
219,95 $SIM 5000 — Повышающий/понижающий трансформатор напряжения 5000 Вт — СЕРТИФИКАТ CE
Подробнее…179,99 долларов США
Simran AC-5000A Автоматический преобразователь напряжения 110 В в 220 В, 5000 Вт
Подробнее…от $199,99
VT-5000 Повышающий/понижающий трансформатор 5000 Вт
Подробнее…159,99 долларов США
VT-10000 Повышающий/понижающий трансформатор, 10 000 Вт
Подробнее. ..429 долларов США0,99
VT-15000 Повышающий/понижающий трансформатор, 15000 Вт
Подробнее…499,99 долларов США
Simran THG-20000(T) Повышающий трансформатор напряжения, 20 000 Вт, сертифицирован CE
Подробнее…599,99 долларов США
629,99 $
Повышающий (от 115 до 230 В переменного тока) (серия 176)
Качественные продукты. Высокого качества обслуживания.
Английский | Français
Ресурсы продукта
- Спецификация
- Печать страницы
- Свяжитесь с нами
Ссылки
- Детали деталей (2D/3D CAD)
Поделитесь этим продуктом
Характеристики
- Одинарная обмотка, не обеспечивает изоляции, для использования там, где оборудование уже изолировано и требуется только изменение напряжения.
- Применение во всем мире, 50 или 60 Гц. работа, повышение (от 115 В переменного тока до 230 В переменного тока).
- Вход защищен автоматическим выключателем.
- Hi-pot испытан на среднеквадратичное значение 2 кВ Вход
- представляет собой стандартную трехпроводную вилку с заземлением (можно также использовать с адаптерами для надлежащего заземления).
- Вход подключается к кабелю длиной 5 футов и стандартной вилке с заземлением для Северной Америки (NEMA 5-15P)
- Выход — из-за изменений UL в 2007 г. — НОВОЕ производство с европейскими (Shuko) деталями больше не будет соответствовать UL. перечислено. Поэтому мы заменили эту выходную розетку кабелем типа «свиной хвост» длиной один фут на стандартную североамериканскую трехпроводную розетку на 250 В (NEMA 6-15R) для любого производства после первой половины 2008 г.
- Североамериканский знак безопасности — внесен в список C UL и UL (файл № E211544).
- Только для использования внутри помещений.
- Помните – эти единицы НЕ преобразуют частоту сети
Галерея
Сведения о детали
Нажмите «> Деталь № ниже для получения подробной информации (например, чертежи изделия, инструкции по сборке, вес отгрузки)
Деталь № | Вместимость | Габаритные размеры | Вес. фунтов | ||||
---|---|---|---|---|---|---|---|
Вирджиния | А | Б | С | Д | Е | ||
176А | 100 | 16″> 3.16 | 4,25 | 3,81 | 2,50 | 2,94 | 3,5 |
176Б | 200 | 16″> 3.16 | 4,50 | 3,81 | 905:00 2,503.19 | 4,5 | |
176С | 300 | 16″> 3.16 | 5.00 | 3,81 | 2,50 | 3,69 | 6 |
176Д | 500 | 80″> 3,80 905:50 6.00 | 4,68 | 3.00 | 4,38 | 10 | |
176Э | 750 | 80″> 3,80 | 7.06 | 4,68 | 3.00 | 5,38 | 14 |
176F | 1000 | 80″> 3,80 | 7.06 | 4,68 | 3.00 | 5,38 | 14,5 |
176 г | 1500 | 40″> 4.40 | 6,63 | 5,39 | 3,50 | 6.09 | 22 |
Нужна помощь? Свяжитесь с нами.
Данные могут быть изменены без предварительного уведомления.
© 2022. Hammond Manufacturing Ltd. Все права защищены.
Повышающие, понижающие трансформаторы и обратное питание
Проще говоря, трансформаторы — это машины, которые повышают или понижают напряжение, чтобы электричество можно было перемещать и использовать более эффективно. В этой статье мы в первую очередь рассмотрим важность и различия повышающих и понижающих трансформаторов.
«Понижающий трансформатор» используется для понижения напряжения, а «повышающий трансформатор» — для повышения напряжения.
Напряжение, поступающее в трансформатор от источника питания, называется первичным напряжением , а напряжение, выходящее из трансформатора, называется вторичным напряжением .
Что такое понижающий трансформатор?
Понижающий трансформатор — это трансформатор, первичное напряжение которого на выше вторичного напряжения.
Для иллюстрации предположим, что ваша компания получает 3-фазное питание 480 В от энергетической компании, но у вас есть оборудование, для которого требуется 3-фазное питание 208 В. Чтобы это работало, вам нужен понижающий трансформатор для преобразования мощности 480 В в 208 В, чтобы ваша машина работала с правильным напряжением.
Что такое повышающий трансформатор?
Повышающий трансформатор имеет первичное напряжение, которое ниже , чем вторичное напряжение.
В этом случае, предположим, что ваше здание подключено к 208 В, но вам нужно 480 В для питания большой машины, вам понадобится повышающий трансформатор для повышения напряжения с 208 В до 480 В.
Эти примеры относятся к небольшим промышленным приложениям. Но принцип применим независимо от размера. Например, энергетические компании используют массивные трансформаторы подстанций, называемые трансформаторами GSU (усилитель генератора), для повышения напряжения электростанций с 7200 В до сверхвысокого напряжения, такого как 345 000 В, для крупномасштабной передачи электроэнергии на многие мили. Как только мощность достигает места назначения, трансформатор подстанции используется для понижения напряжения для распределения.
Поскольку трансформаторы работают от переменного тока, технически все трансформаторы могут работать как в повышающем, так и в понижающем режиме. В этом смысле обозначения «повышающий» и «понижающий» просто относятся к способу использования трансформатора.
ПРИМЕЧАНИЕ. AC означает переменный ток, что означает, что направление тока, протекающего через систему, буквально меняет направление 60 раз в секунду. Эта частота изменения измеряется в герцах, поэтому системы переменного тока в США называются 60 герц. Узнайте больше об истории питания переменного тока и питания постоянного тока здесь .
Каковы конструктивные различия между повышающими и понижающими трансформаторами?
Теоретически любой трансформатор можно использовать как для повышающего, так и для понижающего режима. Но есть некоторые заметные различия в конструкции повышающих и понижающих трансформаторов. Это ни в коем случае не жесткие правила, а стандарты, которых придерживается трансформаторная промышленность. Кроме того, конструктивные различия, как правило, более выражены в трансформаторах низкого напряжения (<600 В) по сравнению с их аналогами среднего напряжения (> 2400 В).
ПРИМЕЧАНИЕ. Повышающие трансформаторы, разработанные специально для солнечных и ветряных электростанций, имеют собственный набор стандартов проектирования, которые мы рассмотрим в следующей статье.
Основные конструктивные различия в разбивке по типам трансформаторов.
1. Расположение обмотки и отвода напряжения
Трансформаторы низкого напряжения
Низковольтные понижающие трансформаторы обычно имеют обмотки высокого напряжения снаружи, а обмотки низкого напряжения внутри. Повышающие трансформаторы имеют противоположную конфигурацию. Основная причина этого в том, что отводы регулировки напряжения обычно располагаются на первичных обмотках, а поскольку обмотки расположены концентрично (одна внутри другой), обмотки с отводами напряжения должны физически располагаться на внешних витках.
Ниже приведен пример, где обмотки высокого напряжения показаны красным цветом, а обмотки низкого напряжения — синим.
Трансформаторы среднего напряжения
Когда речь идет о трансформаторах среднего напряжения, практически нет разницы в расположении обмоток или ответвлений. Обмотки ВН всегда снаружи, а ответвления всегда на стороне ВН.
2. Векторная группировка
Векторная группировка трансформаторов низкого напряжения
Трансформаторы низкого напряжения обычно изготавливаются с векторной группой треугольник-звезда независимо от повышающего или понижающего режима, при этом треугольник является соединением на первичной стороне, а WYE — соединение на вторичной стороне.
Ниже приведен пример того же трансформатора низкого напряжения, но один предназначен для понижающего, а другой для повышающего.
Трансформаторы среднего напряжения с векторной группировкой
Трансформаторы среднего напряжения обычно изготавливаются с векторной группой треугольник-звезда, если они предназначены для понижающего режима, и с векторной группой звезда-звезда, если предназначены для повышающего режима.
Ниже приведен пример того же трансформатора среднего напряжения, но один предназначен для понижающего, а другой для повышающего.
3. Обратное питание
Любой понижающий трансформатор технически можно использовать в качестве повышающего трансформатора за счет «обратного питания» трансформатора.
Обратное питание — это просто вопрос подачи питания на обмотки низкого напряжения.
Учитывая большую доступность понижающих трансформаторов, реверсивное питание является обычной практикой в отрасли. С учетом сказанного, вот несколько соображений при обратном питании понижающего трансформатора.
- Соответствие нормам: Хотя в NEC нет ничего, что прямо запрещало бы обратное питание, ваш местный инспектор по электротехнике может решить, что он хочет видеть на паспортной табличке трансформатора такую фразу, как «пригоден для работы с повышением», прежде чем одобрить установку.
- Пусковой ток: Пусковой ток (величина тока, потребляемая трансформатором при начальном включении) больше при обратном питании, что может привести к срабатыванию выключателя. Это редкость, учитывая, что современные выключатели обычно имеют достаточную выдержку времени, чтобы выдержать пусковой ток без ложных срабатываний. Неприятное отключение обычно происходит только в том случае, если выключатель, питающий трансформатор, устарел и/или мощность трансформатора очень высока.
Чем больше кВА, тем больше пусковой ток, поэтому некоторые производители рекомендуют только обратную подачу 75 кВА и ниже. Но пока прерыватель имеет достаточную выдержку времени, вы можете реверсивно питать более крупные трансформаторы.
- Группировка по вектору / Без нейтрали: Наиболее распространенной векторной группой трансформатора является треугольник-звезда, где треугольник представляет собой конфигурацию на первичной стороне, а звезда на вторичной стороне. Следовательно, обратное питание трансформатора, изначально предназначенного для работы в режиме понижения, приведет к соединению вторичной обмотки треугольником без нейтрали. Если это ваша ситуация, вам необходимо убедиться, что нагрузка не требует нейтрали, а вторичную обмотку, возможно, необходимо заземлить в углу.
См. статью Джеймса Столлкапа «Пусть наоборот» для получения дополнительной информации по этому вопросу.
ПРИМЕЧАНИЕ. Клеммы трансформатора всегда маркируются буквой H для обмоток высокого напряжения и буквой X для обмоток низкого напряжения. Независимо от того, используется ли он в качестве повышающего или понижающего трансформатора. H всегда выше из двух напряжений, а X всегда ниже.
Имея это в виду, мы рекомендуем вам покупать специально разработанный повышающий трансформатор вместо обратного питания, когда это возможно. И, как всегда, если у вас есть вопросы или вам нужна дополнительная помощь, когда дело доходит до понимания или поиска подходящего повышающего или понижающего трансформатора, не стесняйтесь обращаться к нам или звоните в нашу команду по телефону 800-270-2011.
Почему повышающий трансформатор потребляет больше тока, чем понижающий?
\$\начало группы\$
Я пытаюсь понять, почему повышающий трансформатор потребляет на больше тока, чем понижающий трансформатор в инверсной конфигурации. На приведенной ниже схеме показано понижение 2:1, поэтому я получаю 10 В на входе и 5 В на выходе. Первичный ток 2,5 мА, вторичный 5 мА. Я понимаю концепцию, согласно которой, если напряжение уменьшается вдвое, ток увеличивается вдвое. Но допустим, я инвертирую схему ниже и переключаю коэффициент на повышающий трансформатор 1:2 (от 1H до 4H). Теперь, если я подаю 10 В, я получаю 20 В. Первичный ток 40 мА, вторичный ток 20 мА. Почему ток выше рисовать с повышающим трансформатором? Я думал, что это может быть из-за того, что я увеличиваю 10 В вместо уменьшения 5 В, так что разница выше, но если я еще больше уменьшу, скажем, с 10 В до 1 В, я получаю 100 мкА на первичной обмотке и 1 мА на вторичной, поэтому текущий рисует еще меньше с более высоким коэффициентом поворота на шаг вниз.
- ток
- трансформатор
\$\конечная группа\$
2
\$\начало группы\$
Хороший способ разобраться в физике — найти закон сохранения, в данном случае — закон сохранения энергии. 2\$ (где N — повышающий коэффициент), если предположить, что трансформатор идеальный. 92), опять же в соответствии с приведенной выше формулой.
На самом деле этот механизм практически используется для согласования неравных импедансов,
\$\конечная группа\$
\$\начало группы\$
Трансформатор передает мощность (напряжение, умноженное на ток), а не только напряжение или ток.
В повышающем трансформаторе, если вторичное напряжение в два раза превышает первичное напряжение, первичный ток должен быть в два раза больше вторичного тока, чтобы первичная мощность равнялась вторичной мощности. (На практике первичная мощность будет немного больше вторичной из-за потерь в трансформаторе.)
\$\конечная группа\$
\$\начало группы\$
Поскольку энергия сохраняется, энергия на входе должна равняться энергии на выходе.
Мощность — это просто «энергия в секунду». Энергия, поступающая в секунду, такая же, как и исходящая энергия в секунду, и, следовательно, входная мощность равна выходной мощности.
Мощность рассчитывается как произведение тока и напряжения, \$P=I \times V\$, что означает, что произведение тока и напряжения на первичной стороне должно равняться произведению тока и напряжения на вторичной стороне:
$$ I_{ПЕРВИЧНАЯ} \times V_{ПЕРВИЧНАЯ} = I_{ВТОРИЧНАЯ} \times V_{ВТОРИЧНАЯ} $$
Физически \$I \times V\$ энергия, поступающая в трансформатор от любой стороны , становится магнитное поле в сердечнике трансформатора, но это поле разделяют обе катушки, поэтому схемы на стороне или могут затем получать энергию от этого поля. Однако ни одна из сторон не может извлечь из поля больше энергии, чем содержит поле, и это проявляется в приведенном выше уравнении.
С этой точки зрения на самом деле не существует такой вещи, как первичная или вторичная обмотка, обе стороны могут передавать энергию общему магнитному полю, и обе могут получать от него энергию, как совместный банковский счет. Первичный может внести 10 1-долларовых купюр, а вторичный может снять одну 10-долларовую купюру.
Расчет совершенен, и что-то получает эту энергию, когда поле разрушается. Обычно мы хотим, чтобы это что-то было связано с вторичным, но вторичный может получать только ту энергию, которая изначально была доставлена в поле.
Следовательно, \$I \times V\$ с обеих сторон должны быть одинаковыми. Если вам интересно, что произойдет, если на вторичной стороне ничего не подключено для приема энергии, подаваемой через первичную сторону, подумайте об источнике напряжения/тока на первичной стороне как одновременно вводящем и отводящем энергию. Конечно, он поставляет энергию, но сразу же возвращается к источнику, как только источник перестает качать энергию.
\$\конечная группа\$
2
\$\начало группы\$
Для идеального трансформатора выходная мощность равна входной мощности. Посчитайте; вычислить числа.
\$\конечная группа\$
\$\начало группы\$
Рассмотрим идеальный трансформатор 1:1 с управляющей схемой и фиксированной нагрузкой. Напряжение и ток на первичной стороне трансформатора будут иметь те же величины, что и на вторичной стороне.
Теперь мы заменяем трансформатор 1:1 идеальным понижающим трансформатором 10:1, сохраняя ту же фиксированную нагрузку. И выходное напряжение, и выходной ток упали в 10 раз, что привело к уменьшению мощности в нагрузке на коэффициент, равный квадрату отношения витков. Чтобы входная мощность оставалась равной выходной мощности, входной ток также должен упасть на коэффициент, равный квадрату отношения витков (100X), поскольку входное напряжение осталось неизменным. Импеданс, как видно из управляющей схемы, увеличился на коэффициент, равный квадрату коэффициента трансформации.
Затем мы заменяем понижающий трансформатор 10:1 идеальным повышающим трансформатором 1:10, сохраняя ту же фиксированную нагрузку. И выходное напряжение, и выходной ток увеличились в 10 раз (по сравнению с выходами трансформатора 1:1), увеличив мощность в нагрузке на коэффициент, равный квадрату отношения витков (по сравнению со случаем трансформатора 1:1). Чтобы входная мощность оставалась равной выходной мощности, входной ток также должен увеличиться на коэффициент, равный квадрату отношения витков (100X), поскольку входное напряжение осталось неизменным. Полное сопротивление, как видно из управляющей схемы, уменьшилось на коэффициент, равный квадрату отношения витков (по сравнению с трансформатором 1:1).
РЕДАКТИРОВАТЬ
Если мы хотим управлять нагрузкой 8 Ом от операционного усилителя, который выдает выходной сигнал 8 В (среднеквадратичное значение), тогда операционный усилитель должен обеспечивать мощность 8 Вт при токе 1 А (среднеквадратичное значение), что, очевидно, не соответствует действительности. в пределах возможностей обычного операционного усилителя.
Но мы могли бы разместить понижающий трансформатор 12:1 между операционным усилителем и нагрузкой 8R, который при той же амплитуде управляющего сигнала уменьшил бы мощность в нагрузке в 144 раза (коэффициент витков в квадрате) примерно до 55 мВт и увеличить импеданс операционного усилителя также в 144 раза до 8 * 144 = 1152 Ом. Тогда ток, потребляемый операционным усилителем, уменьшится в 144 раза до 6,9.мА, что находится в пределах возможностей типичного операционного усилителя.
Добавляя трансформатор, мы ограничиваем мощность в нагрузке до значения, которое может обеспечить обычный операционный усилитель. Чтобы увеличить мощность выше той, которую может обеспечить операционный усилитель, мы могли бы удалить трансформатор и заменить его двухтактным каскадом драйвера класса AB, который может получать необходимую дополнительную мощность непосредственно от шин питания.
\$\конечная группа\$
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Обязательно, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.Можно ли использовать понижающий трансформатор в качестве повышающего?
Введение
Можно ли использовать понижающий трансформатор в качестве повышающего трансформатора ? Это касается не только принципа трансформатора, но и конкретных компонентов и их функций в цепи. По принципу работы трансформатор может понижать и повышать. Означает ли это, что они могут быть преобразованы? Но стоит отметить, что класс напряжения, характеристики импеданса, характеристики напряжения импеданса, ток обмотки и т. д. определяют, можно ли использовать понижающий трансформатор в качестве повышающего. Итак, здесь мы объясним это подробно.
УСТАНОВКИ И УДАЛЕНИЯ ТРАНСПОЛНИТЕЛЬНЫХ ИСПОЛНИТЕЛЬНЫХ ИСПРАВЛЕНИЯ
Каталог
ВВЕДЕНИЕ |
ⅰ Electrical Transform. up Трансформаторы |
Ⅲ Анализ примеров |
Ⅳ Теоретический анализ |
Ⅴ Ⅴ Часто задаваемые вопросы0003 |
Ⅰ Принцип работы электрического трансформатора
Трансформатор — это обычное электрическое оборудование , которое можно использовать для преобразования определенного значения переменного напряжения в другое с той же частотой. Повышающий трансформатор — это устройство, используемое для преобразования низкого переменного напряжения в другое, более высокое, с той же частотой. В то время как понижающий трансформатор является очень важным оборудованием в системе передачи и преобразования электроэнергии. То есть его нормальная работа связана не только с собственной безопасностью и надежным электроснабжением пользователей, но и напрямую влияет на стабильность работы энергосистемы.
Трансформаторы, как правило, имеют две функции: одна — функция повышения-понижения, а другая — функция согласования импеданса. Поговорим о первом. Обычно мы используем различные напряжения в приложениях. Например, мощность аварийного освещения составляет 110 В, промышленного защитного освещения — 36 В, а напряжение сварочного аппарата необходимо отрегулировать. Они неотделимы от трансформатора. Например, по принципу взаимной индуктивности трансформатор проходит через основную и вспомогательную катушки для снижения напряжения до нужного нам напряжения.
Рисунок 1. Формула ЭДС
Основными частями трансформатора являются железный сердечник и обмотки на нем. Две обмотки связаны только магнитно, но не связаны электрически. Добавьте переменное напряжение к первичной обмотке, чтобы создать переменный магнитный поток, который связывает первичную и вторичную обмотки, и индуцирует электродвижущую силу (ЭДС) в двух обмотках соответственно. Поскольку количество витков первичной и вторичной обмоток различно, цель преобразования напряжения может быть достигнута с помощью трансформатора.
Ⅱ Различия между понижающим и повышающим трансформаторами
1) Понижающий трансформатор преобразует более высокое напряжение на входе источника питания в более низкое напряжение для нашего обычного использования для достижения цели вниз.
2) Повышающий трансформатор может преобразовывать низкое напряжение в более высокое. (Кроме того, инверторный трансформатор также является своего рода повышающим трансформатором).
В принципе, понижающий и повышающий трансформаторы одинаковы, разница заключается в индуктивности, расходе меди и емкости обмотки высоковольтной и низковольтной сторон. Один и тот же трансформатор, независимо от того, используется ли он для повышения или понижения, потери в железе одинаковы. В условиях холостого хода высоковольтная боковая обмотка понижающего трансформатора имеет много витков, большое полное сопротивление, большую индуктивность, малый ток и малые потери в меди, кроме того, высоковольтная боковая обмотка имеет большую емкость. В это время он становится повышающим трансформатором, потери в железе такие же, но боковая обмотка низкого напряжения имеет небольшое количество витков и малый импеданс. Индуктивность мала, а потери в меди малы, а емкость на первичной стороне меньше, чем на вторичной.
Но есть вопрос. При преобразовании понижающего трансформатора в повышающий могут ли номинальные параметры обмотки низковольтной стороны выдержать потери на холостом ходу? Если да, то какая мощность остается на стороне высокого напряжения.
Увеличивать или уменьшать напряжение зависит от соотношения количества витков первичной обмотки и вторичной обмотки. 1:1 только для изоляции. Поэтому понижающий трансформатор можно использовать как повышающий, но на практике он может не работать.
Рисунок 2. Трансформаторное преобразование напряжения
Ⅲ Анализ примера
Как упоминалось выше, повышающий и понижающий трансформаторы не могут использоваться для обратного преобразования. Потому что повышающий трансформатор эквивалентен преобразованию низковольтной мощности в высоковольтную. Для системы ее низковольтная сторона эквивалентна потреблению электроэнергии, а высоковольтная сторона, передающая электроэнергию, эквивалентна источнику питания. То есть нагрузка системы принимает стандартное номинальное напряжение, а выходное напряжение на стороне источника питания учитывает падение напряжения цепи и самого трансформатора, около 10%. Чтобы гарантировать, что напряжение, подаваемое пользователю, точно соответствует номинальному напряжению, выходное напряжение на стороне высокого напряжения на 10 % выше номинального напряжения.
Например, если номинальное напряжение низковольтной стороны повышающего трансформатора составляет 20 кВ, а высоковольтной стороны — 110 кВ, то принимаемое напряжение низковольтной стороны составляет 20 кВ, а высоковольтной стороны — 20 кВ. на 10% выше, около 121кВ. Если рассматривать коэффициент трансформации, предположим, что на стороне низкого напряжения 20 витков, а на стороне высокого напряжения не 110 витков, а 121 виток. Если этот повышающий трансформатор используется как понижающий, то его высоковольтная сторона может рассматриваться как нагрузка от системы и может получать только номинальное напряжение 110 кВ, а выходное напряжение низковольтной стороны не может достигать 20 кВ, что не может нормально работать. Точно так же понижающий трансформатор нельзя использовать в качестве повышающего трансформатора. В реальном процессе применения структура и защитная часть понижающего трансформатора отличаются от повышающего. Таким образом, это действие будет медленно снижать стабильность трансформатора и может повлиять на срок его службы.
Конечно, возможен и случай, когда понижающий трансформатор можно использовать как повышающий, главное, чтобы напряжение не превышало первичное и вторичное напряжение.
Рисунок 3. Фазовый сдвиг трансформатора
Ⅳ Теоретический анализ
В настоящее время очень часто нестабильность напряжения колеблется при обычном использовании электроэнергии в сети. Поэтому каждой семье необходимо установить устройство электропитания для собственной линии электропередач. Учитывая, что некоторые люди часто используют низкое напряжение, а у некоторых людей домашнее напряжение всегда высокое, поэтому существуют повышающие трансформаторы и понижающие трансформаторы.
Сначала смотрим на выпрямительный трансформатор. Мы обнаружили, что вторичный провод на его поверхности особенно толстый, что связано с большим током во вторичной цепи. Отсюда можно представить, что если вторичная цепь используется как первичная, ее полное сопротивление должно быть очень маленьким, а источник питания должен обеспечивать большой ток для получения требуемого напряжения на вторичной стороне трансформатора, что приводит к низкому эффективность преобразования. Обычные трансформаторы имеют такую возможность. Например, электрическая энергия, вырабатываемая низковольтным генератором, предоставленным пользователем, может передаваться силовому трансформатору (понижающему) обратно в сеть. Итак, как только самостоятельный генератор запустится, вам нужно разомкнуть выключатель, подключенный к сети. Даже при такой возможности электрическая энергия не может быть возвращена обратно в сеть через трансформатор.
Посмотрим на выражение напряжения переменного тока: . Обратите внимание, что U справа от знака равенства — действующее значение напряжения, и это напряжение должно соответствовать указанному номинальному значению, f — частота (которая также должна соответствовать условию нормативного значения), Φ — разность фаз.
Мы называем эти три параметра на первичной стороне трансформатора соответствующими требованиям сети на вторичной стороне трансформатора, что называется синхронной работой. Это необходимая операция, которую необходимо выполнить для объединения источника питания и электросети. И одно и то же значение периода должно полностью соответствовать конкретному значению спецификации, указанному в стандарте спецификации.
Поскольку параметры синхронизации энергосистемы фиксированы, генератор должен настроить собственное значение синхронизации. Процесс корректировки того же периода не очень прост. Синхронный период может быть удовлетворен только в одно мгновение. Мы можем добиться только максимально близкого, то есть квазисинхронного. Если обнаружено, что квазисинхронизация завершена, немедленно замкните автоматический выключатель, и электрическая энергия, вырабатываемая генератором, может быть усилена трансформатором и отправлена в сеть. Видно, что это непросто, и добиться этого можно только поддерживая синхронный измерительный прибор или реле.
Обратите внимание на проблему с проводкой трансформатора, то есть на группу подключения трансформатора. Как правило, фаза высоковольтной стороны трансформатора отклоняется от фазы низковольтной стороны. Стандарты и спецификации ярко выражены с помощью часов. Например, Y11 и Y0, соответственно, указывают на соединение в 11 часов и 0 часов (11 часов означает, что разница между ними составляет 30 градусов по электрическому углу, а 0 часов не имеет отклонения). Поэтому при выполнении синхронных операций мы также должны учитывать, какое время проводки трансформатора. В США во многих домохозяйствах есть устройства для выработки солнечной энергии в качестве вспомогательных источников питания для выработки электроэнергии для собственных нужд. Когда электричества достаточно, его можно вернуть в сеть и получить выгоду. Очевидно, здесь есть устройства синхронизации и силовые трансформаторы.
Рис. 4. Отклонение фазы
Ⅴ Часто задаваемые вопросы
1. Для чего используется повышающий трансформатор?
В Национальной энергосистеме повышающий трансформатор используется для увеличения напряжения и уменьшения тока . Напряжение увеличивается примерно с 25 000 В до 400 000 В, что приводит к уменьшению тока. Меньший ток означает, что меньше энергии теряется при нагреве провода.
2. В чем разница между повышающим и понижающим трансформаторами?
Основное отличие между повышающим и понижающим трансформатором заключается в том, что повышающий трансформатор увеличивает выходное напряжение, а понижающий трансформатор снижает выходное напряжение.
3. Как работает повышающий трансформатор?
Как правило, повышающий трансформатор имеет большее количество витков провода во вторичной обмотке, что увеличивает принимаемое напряжение во вторичной обмотке. … Следовательно, говоря простыми словами, повышающий трансформатор увеличивает напряжение электричества от более низкой к более высокой во вторичной обмотке в соответствии с требованием или приложением.
4. Пример повышающего трансформатора?
В качестве примера повышающий трансформатор 10:1 требует в десять раз больше витков вторичной обмотки: В этой формуле мы преобразовали напряжение с 5 В до 50 В (повышающее) в трансформаторе с десятью витками первичную обмотку и 100 витков на вторичную обмотку.
5. В каких приборах используется повышающий трансформатор?
Хотя это сделано для того, чтобы сделать его пригодным для общего использования, существуют определенные приборы, такие как электродвигатели , микроволновые печи , рентгеновские аппараты и т. д., для запуска которых требуется высокое напряжение. Повышающий трансформатор используется для преобразования существующего источника питания в требуемое напряжение.
6. Какова формула повышающего трансформатора?
Используя эту формулу, P = E x I и ее прямые производные, I = P / E и E = P / I , можно рассчитать все атрибуты трансформатора. Например, если мощность трансформатора составляет 10 кВА, а выходное напряжение составляет 240 вольт, его допустимая сила тока составляет 41,67 ампер (10 000 ватт / 240 вольт = 41,67 ампер).
7. Какова основная функция понижающего трансформатора?
Трансформаторы классифицируются по их функции: повышающей или понижающей. Повышающие трансформаторы повышают напряжение входящего тока, а понижающие трансформаторы уменьшают напряжение входящего тока.
8. Как работает понижающий трансформатор?
В первую очередь, понижающий трансформатор работает по основному принципу электромагнитной индукции . Согласно первому закону электромагнитной индукции Фарадея, проводник, помещенный в переменное электромагнитное поле, будет видеть индуцированный ток, зависящий от скорости изменения потока.
9. Почему мы используем понижающий трансформатор?
Чем выше ток, тем больше тепла теряется. Чтобы уменьшить эти потери , Национальная энергосистема передает электроэнергию с низким током. Для этого нужно высокое напряжение. … Эти высокие напряжения слишком опасны для использования в домашних условиях, поэтому локально используются понижающие трансформаторы для снижения напряжения до безопасного уровня.
10. Где мы используем повышающие и понижающие трансформаторы?
Повышающие и понижающие трансформаторы используют электромагнитную индукцию для преобразования напряжения между двумя цепями. Мы используем оба типа в распределении мощности от станций снабжения к конечному пользователю, а также для обеспечения того, чтобы соответствующее напряжение поступало в цепь на многих персональных устройствах.
11. Зачем нужно понижать напряжение?
Повышенное напряжение позволяет снизить ток, что значительно снижает потери мощности . Как только электричество завершает свое путешествие, мы уменьшаем его напряжение с помощью понижающего трансформатора, чтобы сделать его более безопасным и удобным для использования по соседству.
12. Что такое трансформатор объяснить повышающий и понижающий трансформатор?
Трансформатор, повышающий напряжение от первичной обмотки к вторичной (больше витков вторичной обмотки, чем витков первичной обмотки), называется повышающим трансформатором . И наоборот, трансформатор, предназначенный для противоположного действия, называется понижающим трансформатором .
13. Как понижает напряжение трансформатор?
Концепция понижающего трансформатора на самом деле довольно проста. У передачи больше витков провода на первичной катушке по сравнению с витками на вторичной катушке. это уменьшает наведенное напряжение , проходящее через вторичную катушку, что в конечном итоге снижает выходное напряжение.
14. Потребляет ли понижающий трансформатор электроэнергию?
Таким образом, если вы подключите нагрузку мощностью 300 Вт к понижающему трансформатору (при условии, что трансформатор рассчитан на более чем 300 Вт), ожидайте, что он будет потреблять немного больше, возможно, 325–375 Вт в зависимости от качества конструкции.
15. Увеличивает ли ток понижающий трансформатор?
Повышающий трансформатор увеличивает напряжение и уменьшает ток, тогда как понижающий трансформатор уменьшает напряжение, а увеличивает ток .
5 важных фактов — Lambda Geeks
Мы можем преобразовать понижающий трансформатор в повышающий, просто поменяв местами первичную и вторичную обмотки. Теперь мы обсудим технику Как преобразовать понижающий трансформатор в повышающий, а также подробно ответим на некоторые соответствующие часто задаваемые вопросы.
Понижающий трансформатор подразумевает, что во вторичной обмотке меньше витков, чем в первичной. Если подключить трансформатор в обратном порядке, то первичная обмотка станет вторичной, а вторичная — первичной. Таким образом, поведение трансформатора становится аналогичным поведению повышающего трансформатора.
Как преобразовать понижающий трансформатор в повышающий — Связанные темы Повышающий трансформатор — принцип работы и схемаПовышающим трансформатором называется электрический прибор, который увеличивает напряжение от первичной обмотки к вторичной обмотке. Обычно он используется на электростанциях, где происходит генерация и передача напряжения.
Повышающий трансформатор состоит из двух основных частей: сердечника и обмотки. Сердечник трансформатора изготовлен из материала, проницаемость которого выше, чем у вакуума. Причина использования вещества с высокой проницаемостью заключается в ограничении силовых линий магнитного поля и уменьшении потерь. Кремниевая сталь или феррит используются для защиты трансформатора от избыточного вихревого тока и потерь на гистерезис. Так, магнитный поток может легко протекать через сердечник, а КПД трансформатора возрастает.
Обмотки трансформатора изготовлены из меди. Медь обладает огромной жесткостью и идеально подходит для передачи большого количества тока. Они покрыты изоляторами для обеспечения безопасности и долговечности для лучшей производительности. Обмотки намотаны на сердечник трансформатора. Первичная катушка состоит из меньшего количества обмоток с более толстыми проводами, специально разработанными для передачи низкого напряжения и высокого тока. Совершенно противоположное явление имеет место для вторичной катушки. На этот раз провода тоньше с большим количеством витков. Эти провода являются хорошими носителями значительного напряжения и небольшого тока.
Первичная обмотка состоит из меньшего количества витков, чем вторичная обмотка. Итак, N s >N p где,
N s = количество витков вторичной обмотки.
N p = число витков в первичной обмотке
Мы знаем из свойств идеального трансформатора,
[Latex]\frac{N_{p}}{N_{s}}=\frac{V_ {p}}{V_{s}}[/Latex]
Следовательно, чем больше число витков во вторичной обмотке, тем больше индуцированное напряжение.
Но мощность должна быть зафиксирована для трансформатора. Таким образом, повышающий трансформатор повышает напряжение и уменьшает ток, так что мощность остается неизменной.
Повышающие трансформаторы являются составной частью энергосистем. Линии электропередачи используют повышающие трансформаторы для передачи напряжения на большие расстояния. Напряжение, вырабатываемое на электростанциях, повышается, передается через них и достигает бытовых систем. Понижающий трансформатор снижает напряжение и делает его безопасным для использования в домашних условиях.
Обмотка повышающего трансформатора Понижающий трансформатор – принцип действия и схемаЭлектрическое устройство, понижающее напряжение с первичной обмотки на вторичную, называется понижающим трансформатором. Функция понижающего трансформатора прямо противоположна работе повышающего трансформатора.
Сердечник понижающего трансформатора обычно изготавливается из мягкого железа. Конструкция аналогична конструкции повышающего трансформатора — ферромагнитные свойства сердечника способствуют намагничиванию и передаче энергии.
Медные провода, покрытые изолятором, используются для катушек индуктивности. Первичная обмотка соединена с источником напряжения, а вторичная обмотка соединена с сопротивлением нагрузки. Напряжение, подаваемое на вход первичной обмотки, создает магнитный поток и индуцирует ЭДС во вторичной обмотке. Нагрузка, подключенная к вторичной обмотке, требовала «пониженного» переменного напряжения.
Мы знаем, что в понижающем трансформаторе количество витков в первичной обмотке больше, чем количество витков во вторичной обмотке. Итак, № p >N s где,
N s = количество витков во вторичной обмотке
N p = количество витков в первичной обмотке
Мы знаем, [Latex]\frac{N_ {p}}{N_{s}}=\frac{V_{p}}{V_{s}}[/Latex]
Следовательно, [Latex]V_{s}=\frac{N_{p}}{ N_{s}}\times V_{p}[/Latex]
Как отношение [Latex]\frac{N_{s}}{N_{p}}<1\: ,\: V_{s} Как и в случае повышающего трансформатора, мощность понижающего трансформатора поддерживается постоянной. Когда уровень напряжения падает, ток во вторичной обмотке увеличивается для поддержания баланса. Для домов или других распределительных систем понижающие трансформаторы являются важным компонентом. Понижающий трансформатор может достаточно эффективно работать как повышающий трансформатор при реверсивной работе. Источник напряжения и нагрузочный резистор крепятся к первичной обмотке и вторичной обмотке в случае понижающего трансформатора соответственно. Если мы питаем вторичную обмотку напряжением и подключаем нагрузку к первичной обмотке, вторичная обмотка действует как первичная и наоборот. Так что можно сказать, теперь понижающий трансформатор ведет себя как повышающий трансформатор и выдает повышенное напряжение на вторичной обмотке. Вход и выход понижающего трансформатора можно поменять местами, чтобы он работал как повышающий трансформатор. Хотя мы можем выполнить эту обратную операцию, мы должны помнить, что она хороша для временного использования. Мы должны сохранить первоначальные номиналы трансформаторов; в противном случае могут возникнуть серьезные опасности. Есть несколько моментов, которые необходимо помнить, когда мы собираемся использовать понижающий трансформатор в качестве повышающего.
В линиях электропередачи используется повышающий трансформатор Как использовать понижающий трансформатор в качестве повышающего? Повышающий трансформатор Понижающий трансформатор Повышающий трансформатор повышает первичное напряжение до вторичной обмотки. Понижающий трансформатор понижает первичное напряжение до вторичной обмотки. Количество витков вторичной катушки индуктивности повышающего трансформатора больше, чем количество витков первичной катушки индуктивности. Количество витков в первичной катушке индуктивности повышающего трансформатора больше, чем количество витков во вторичной катушке индуктивности. Значение выходного напряжения больше, чем значение входного напряжения. Значение выходного напряжения ниже значения входного напряжения. Толстые медные провода используются в первичной обмотке, а тонкие — во вторичной обмотке. Тонкие медные провода используются в первичной обмотке, а толстые — во вторичной обмотке. Повышающие трансформаторы являются важными компонентами электрических подстанций, электростанций и т. д. Понижающие трансформаторы являются важными компонентами распределительных систем, адаптеров, проигрывателей компакт-дисков и т. д.
