Трансформатор напряжения — что это? — статьи компании ПрофЭнергия

Содержание:

• Понятие
• Принцип действия
• Предназначение
• Виды

Понятие

В первую очередь необходимо разобраться: трансформатор напряжения — что это такое. Это особое устройство, которое необходимо для образования гальванической развязки. Иными словами, без прямого контакта с помощью данного устройства соединяются цепи высокого и низкого напряжения. С помощью него можно удешевить эксплуатацию оборудования, а также сделать его надежнее и проще в работе одновременно. Также необходим трансформатор для того, чтобы обеспечить безопасность.

Чаще всего подобный агрегат работает на холостом ходу. Он не предназначен для огромных потоков мощности и их преобразования, а всего лишь правильно соединяет вторичные обмотки в любых электрических системах. Это простое действие дает серьезный результат. Оно достаточно сильно может понизить или повысить напряжение в зависимости от того, что необходимо в данный момент.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения обслуживания трансформаторных подстанций, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать обслуживание трансформаторных подстанций или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

Принцип действия ↑

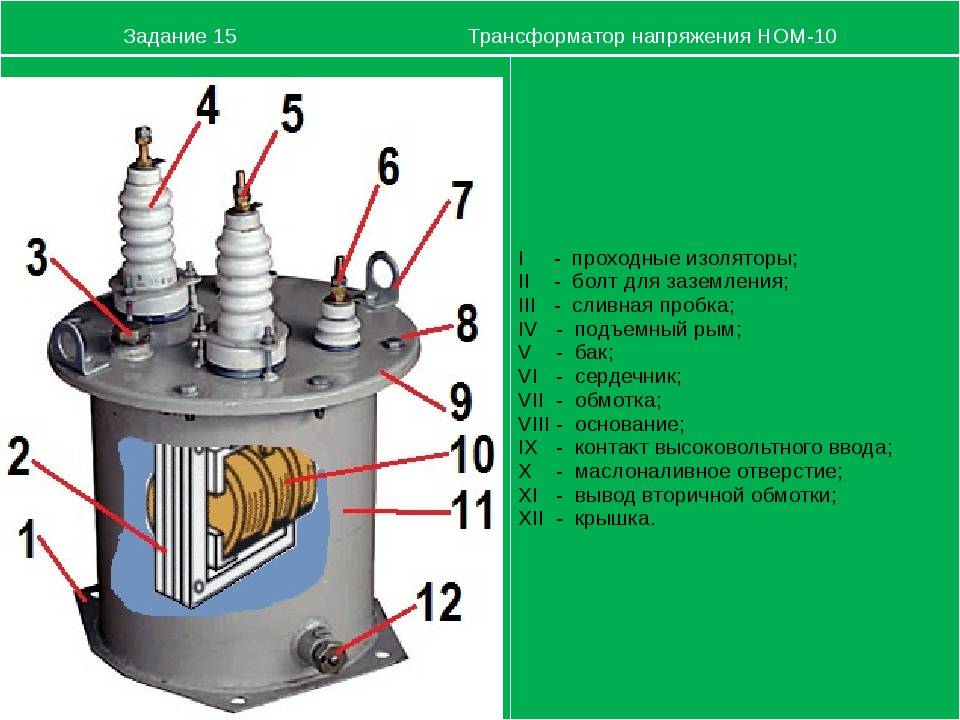

В основе лежит тот же принцип, что и в обычном понижающем трансформаторе. В центре располагается листовой сердечник с обмоткой. Сделан он по максимально точным, выверенным расчетам, с многослойными металлами и слюдой, а также с учетом того, что в результате получается правильная амплитуда и угол. Тщательно продуманная конструкция необходима для того, чтобы без лишних проблем подключить к сети абсолютно любой прибор. Трансформатор обязан нормализовать напряжение: он «играет» с этой величиной так, как это необходимо в данный момент, выставляя свой личный коэффициент, независимо от начальных данных.

Наиболее популярным сегодня становится трехфазный трансформатор. Основной принцип его действия заключается в том, что чем ближе действие к холостому ходу, на котором чаще всего и работает подобное устройство, тем коэффициент трансформации все ближе к номинальному значению. Таким образом, получается, что наиболее эффективен подобный трансформатор именно на холостом ходу, как бы странно это не звучало. Это помогает прибору работать максимально безопасно и стабильно, практически полностью исключая любые непредвиденные поломки.

Необходимо правильно настроить это устройство, потому что трансформатор может работать одновременно в нескольких классах точности. А именно в половину, единицу, а также в три единицы измерения.

Следует подумать и о мерах безопасности. Это означает  — прежде всего — высокое качество самого прибора. Трансформатор «из Китая» или же самодельный совершенно необязательно будет четко выполнять свои функции, более того — иногда может произойти самовозгорание.

Предназначение ↑

Чтобы четко понять, что же представляет из себя трансформатор напряжения, необходимо рассмотреть его назначение.

Основная особенность данной техники в том, что она легко преобразует низкое напряжение в высокое или наоборот — в зависимости от вида и настройки конкретного аппарата. В повседневной жизни это отличные предохранители.

Именно с помощью трансформаторов каждое устройство получает необходимое напряжение, будь то болгарка или же простой кипятильник. Аналогично работает техника и в промышленных масштабах, когда разница становится еще более значительной.

Виды ↑

На самом деле трансформаторов напряжения достаточно много. Каждый из них может пригодиться в определенной ситуации. Потому необходимо тщательно рассмотреть все характеристики, положительные и отрицательные стороны, чтобы понять, для чего нужен трансформатор напряжения конкретного типа. Они отличаются, прежде всего, конструкцией: именно она накладывает определенные особенности на эксплуатацию.

Заземляемый

Этот трансформатор напряжения представляет собой однофазное или трехфазное устройство. Обязательно один его конец должен быть заземлен, именно поэтому он и получил подобное название. В землю уходит нейтраль первичной обмотки.

Наземляемый

Этот вариант трансформатора не нуждается в заземлении. Вся его конструкция находится на поверхности. Обязательно должны быть изолированы все уровни, особенно это касается зажимов. В зависимости от уровня напряжения необходимо поднимать некоторые части на определенную высоту.

Каскадный

Трансформатор здесь состоит из первичной обмотки, которая строго разделена на несколько секций. Они располагаются на разном уровне от земли и имеют вид каскада. Соединены между собой все эти части с помощью дополнительных связующих обмоток.

Емкостный

Подобный трансформатор имеет дополнительную деталь — емкостный делитель, из-за него и появилось название.

Двухобмоточный

Помимо первичной обмотки, здесь имеется и вторичная.

Трехобмоточный

Подобная модель трансформатора мало отличается от предыдущей, но вторичных обмоток две.

Каждый тип создан специально для определенной ситуации. В случае необходимости можно любой трансформатор приспособить под определенную электрическую систему, но лучше всего следовать рекомендациям, которые гарантируют полноценную и стабильную работу с минимальными затратами ресурсов.

НКФ-110 трансформатор напряжения — цена, характеристики

Трансформатор напряжения НКФ-110

• Главная
• Трансформаторы
• Трансформатор напряжения НКФ-110

Трансформатор напряжения НКФ-110

в наличии

Трансформатор напряжения НКФ-110 57 У1 изготовленный в период с 1979 по 1984 гг. Является масштабными преобразователями параметров переменного тока и предназначены для питания электрических измерительных приборов, защитных устройств в электрических системах переменного тока частотой 50 Гц с номинальными напряжениями от 110 кв.

• Описание
• Характеристики
• Документация
• Видеообзор

Структура условного обозначения:

НКФ-Х-ХХ1: пример НКФ-110 57 У1

Н — трансформатор напряжения;

К — каскадный;

Ф — фарфоровая покрышка;

Х — класс напряжения первичной обмотки, кВ;

Х — год разработки;

Х 1 — климатическое исполнение (У, ХЛ, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543. 1-89.

Условия эксплуатации НКФ-110 57 У1:

Высота над уровнем моря, м, не более 1000

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию

Требования пожарной безопасности ГОСТ 12.1.004-91

Требования техники безопасности ГОСТ 12.2.007.2-75

Нормативно – технический документ ТУ 16-94 ИАЯК.671243.008 ТУ БТЛИ.671243.004 ТУ

Описание НКФ-110 57 У1

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

Общий вид средства измерений и схема пломбировки от несанкционированного доступа изображены на рисунке.

Наименование параметра	Величина
Значение номинального напряжения первичной обмотки, В	110000/√3
Значение наибольшего рабочего напряжения, В	123000/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100
Значение номинальной мощности основной вторичной обмотки, ВА, при работе в классах точности 0,5 1 3	400 600 1200
Значение номинальной мощности дополнительной вторичной обмотки, ВА, при работе в классе точности 3Р	1200
Значение предельной мощности трансформатора вне класса точности, ВА	2500
Значение частоты переменного тока, Гц	50 или 60
Минимальное нормированное значение удельной длины пути утечки, мм/кВ	22,5
Значение испытательного напряжения грозового импульса внутренней изоляции, кВ — полный импульс — срезанный импульс	480 550
Значение испытательного напряжения грозового импульса внешней изоляции, кВ — полный импульс — срезанный импульс	460 570
Значение одноминутного испытательного напряжения внутренней изоляции, кВ	230
Значение одноминутного испытательного напряжения внешней изоляции при плавном подъеме, кВ — в сухом состоянии — под дождем	280 215
Масса, кг полная масла	560 155

Сопутствующая продукция

Научные статьи на тематику высоковольтное оборудование

29 нбр

Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним

роки проведения внеочередных и плановых ремонтов выключателей и приводов к ним зависят от коммутационной и механической износостойкости контактов .

..

02 нбр

Ремонт маломасляных и электромагнитных выключателей

Длительная эксплуатация маломасляных и электромагнитных выключателей требует их межремонтного обслуживания и ремонта …

19 окт

Проведение периодических измерений и проверок масляных выключателей

Масляные выключатели, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки …

8+Часто задаваемые вопросы О трансформаторе напряжения I Daelim-Transformer Manufacturer

Как вы знаете, после пандемии потребление электроэнергии резко возросло, что привело к повышенному спросу на трансформаторы напряжения , включая различные типы трансформаторов напряжения. как высоковольтные трансформаторы.

То же самое относится и к преобразователям трансформаторов напряжения, которые могут поддерживать трансформаторы напряжения от 220 В до 110 В.

В этой статье компания DAELIM, опытный производитель трансформаторов напряжения, предоставит вам необходимую информацию, необходимую для принятия решения о покупке.

Но прежде чем перейти к подробному обсуждению технических характеристик трансформаторов напряжения, важно сначала узнать основы.

Вот некоторые другие статьи, которые могут вам понравиться:

Электрический полюсный трансформатор | Однофазный трансформатор

— Изучите основы электрических опорных трансформаторов, в том числе о том, что такое опорный распределительный трансформатор, технические характеристики опорного трансформатора, чертеж опорного трансформатора, размеры опорного трансформатора и пользовательские параметры.

Высоковольтный распределительный трансформатор

— Многие электротехнические компании используют высоковольтный распределительный трансформатор для эффективной работы в устройствах с высоким уровнем напряжения.

15+ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О ТРЕХФАЗНОМ ТРАНСФОРМАТОРЕ НА НАКЛАДКЕ

-ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР НА НАКЛАДКЕ представляет собой высокоинтегрированный трансформатор. Он широко используется в системах электроснабжения. Узнайте больше о 3-ФАЗНЫХ ТРАНСФОРМАТОРАХ (в том числе о том, как их купить) в этом новом руководстве.

Что такое трансформатор напряжения

Итак, что такое трансформатор напряжения?

Трансформатор напряжения или также известный как «V.T» представляет собой тип трансформатора, который относится к категории трансформаторов напряжения, которые представляют собой трансформаторы, которые имеют параллельный тип соединений измерительного трансформатора.

Трансформаторы напряжения специально разработаны для предоставления незначительной нагрузки на источник питания, который измеряется с целью получения точного коэффициента напряжения и соотношения фаз, который является точным для вторичного измерения, с которым он связан.

Трансформатор напряжения

Что такое измерительные трансформаторы?

Говоря о измерительных трансформаторах , что это такое?

Измерительные трансформаторы — это в основном трансформаторы, которые обычно используются в системах переменного или переменного тока для измерения электрических величин, таких как напряжение, энергия, ток, коэффициент мощности, частота и другие элементы.

Кроме того, они также используются в качестве защитных реле для защиты энергосистем.

Основной функцией измерительных трансформаторов является понижение напряжения и тока системы переменного тока.

Это означает, что уровни напряжения и тока энергосистем очень высоки.

Кроме того, было бы сложно и дорого разработать измерительные приборы, необходимые для 5 А и 110 В.

Когда дело доходит до измерения больших величин, как это электрическое устройство, оно все еще может работать с помощью измерительных трансформаторов, поскольку они имеют только небольшие измерительные приборы, что делает его востребованным и для современных энергосистем.

Коэффициент трансформации трансформатора напряжения

Когда дело доходит до коэффициента трансформации трансформатора напряжения, P.T обычно определяется его отношением напряжения от первичной обмотки к вторичной.

Например, соотношение P.T 600:120 даст вам выходное напряжение 120 вольт, когда 600 вольт проходят через первичную обмотку.

С другой стороны, стандартные номиналы вторичного напряжения составляют около 120 вольт и 70 вольт, что означает, что они полностью совместимы со стандартными измерительными приборами.

PT обычно характеризуется отношением напряжения первичной обмотки к вторичной.

Трансмиттер 600:120 обеспечивает выходное напряжение 120 вольт, когда на его первичную обмотку подается напряжение 600 вольт.

Стандартные номиналы вторичного напряжения: 120 В и 70 В, совместимые со стандартными измерительными приборами.

Класс точности

Из-за своей точности и нагрузки он обычно указывается как объединенный параметр, поскольку он зависит друг от друга.

Тип измерительного прибора P.T в основном разработан с меньшими сердечниками и мощностью ВА, как у силовых трансформаторов.

Это приводит к насыщению измерительных P.T. на выходах с более низким вторичным напряжением, что защищает чувствительные подключенные измерительные устройства от повреждения и повреждения больших скачков напряжения, которые обычно вызываются помехами в сети.

Трансформаторы напряжения с номиналом 0,3 Вт, 0,6x указывают на нагрузку до Вт или обычно рассчитаны на 12,5 Вт вторичной нагрузки для вторичного тока, который колеблется в пределах 0,3% погрешности параллелограмма с точки зрения диаграммы точности который включает в себя как фазовые углы, так и ошибки отношения.

Та же стратегия применяется для нагрузки X или номинальной мощности 25 Вт.

Однако это не включает точность 0,6% относительно параллелограмма.

Маркировка трансформатора напряжения

Существуют обмотки трансформатора, которые соединяют провода многих типов трансформаторов напряжения.

Существуют обмотки трансформатора (первичные), которые обычно также находятся под высоким напряжением.

Они могут быть обозначены как h2 или h3, но также можно использовать H0, если требуется заземление.

Кроме того, X1 и X2 также являются общепринятыми терминами, и также может присутствовать отвод X3.

Что касается изоляции второй обмотки Y1, Y2 и Y3 и третьей обмотки Z1, Z2 и Z3, они могут быть доступны на одном и том же трансформаторе напряжения.

Первичная также может быть подключенной фазой к найденной или фаза к фазе.

Кроме того, вторичная обмотка обычно заземляется на одну клемму, чтобы предотвратить повреждение низковольтного оборудования емкостной индукцией, а также для безопасности людей, находящихся поблизости.

Различные типы трансформаторов напряжения

Как и трансформаторы в целом, существует много типов трансформаторов напряжения, и ниже приведены группы трансформаторов напряжения по категориям.

Начнем с того, что существует три основных типа трансформаторов напряжения, а именно: электромагнитные, емкостные и оптические.

Конденсаторный трансформатор напряжения

Конденсаторный трансформатор напряжения, также известный как C.V.T, представляет собой тип трансформатора напряжения, который обычно используется в энергосистемах для понижения сигналов сверхвысокого напряжения, которые обеспечивают сигналы низкого напряжения, и это включает измерение или работа защитного реле.

Проще говоря, это электрическое устройство состоит из трех частей, которые представляют собой два конденсатора, через которые линия передачи будет сигнализировать, что оно отключено как разделенное.

Включает в себя индуктивный элемент, предназначенный для настройки устройства на частоту сети, и трансформатор напряжения для изоляции и понижения напряжения для приборов учета или защитных реле.

Когда дело доходит до настройки делителя на линию частоты, это сделает общий коэффициент деления менее чувствительным к изменениям нагрузки, подключенной к измерителю или защищенным делителям.

Конденсаторный трансформатор напряжения или конденсатор C представляет собой набор меньших конденсаторов, соединенных последовательно.

Это означает, что он будет обеспечивать большое падение напряжения на участке С, а также относительно небольшое падение напряжения на этом же участке.

Большая часть падения напряжения приходится на конденсатор C, так как это снижает требуемый уровень изоляции трансформатора напряжения.

Это означает, что это приведет к более емкостному трансформатору напряжения, который будет более экономичным, чем трансформаторы напряжения с обмоткой, которые находятся под высоким напряжением, особенно более 100 кВ (киловольт-ампер).

Это говорит о том, что для последних потребуется больше обмоток и материалов.

Кроме того, CVTS также полезны в системах связи, поскольку комбинация CVTS с волновыми ловушками используется для фильтрации высокочастотных сигналов связи от частоты сети.

Это также сформирует сеть связи оператора по всей сети передачи для связи между подстанциями.

По сути, C.V.T. устанавливается в точке после грозового разрядника и перед волновым уловителем для наилучшего размещения электрооборудования.

Для чего нужен трансформатор напряжения?

Трансформатор напряжения — это электрическое устройство, способное преобразовывать энергию из одной формы в другую.

Трансформаторы напряжения также используются для контроля переменного тока или постоянного тока путем измерения напряжения непосредственно или через трансформатор напряжения.

Трансформаторы напряжения также имеют тип параллельного соединения измерительного трансформатора.

Это означает, что трансформаторы напряжения и потенциала можно использовать с вольтметрами для измерения напряжения.

Другой вариант – использовать его с трансформаторами тока, которые действуют как ваттметры или счетчики ватт-часов.

Кроме того, трансформаторы напряжения и трансформаторы напряжения также используются для управления защитными реле и устройствами, а также в других целях.

В чем разница между трансформатором напряжения и трансформатором тока?

Трансформаторы напряжения часто ошибочно принимают за трансформаторы тока и наоборот. Это означает, что трансформаторы способны преобразовывать высокое значение тока в низкое значение.

С другой стороны, трансформаторы напряжения или напряжения преобразуют высокие значения напряжения в низкие уровни напряжения.

Как работает трансформатор напряжения?

Как известно, трансформаторы — это электрические устройства, которые в основном используются для преобразования переменного тока из одного напряжения в другое, в то время как другое напряжение вводится в то, которое называется или также известно как первичное.

Намагничивает железный сердечник. Затем ожидается, что напряжение будет наведено на другую катушку, которая называется вторичной или выходной катушкой.

Почему важны трансформаторы напряжения?

Как известно, трансформаторы — это электрические устройства, которые в основном используются для преобразования переменного тока из одного напряжения в другое, в то время как другое напряжение вводится в то, которое называется или также известно как первичное.

Намагничивает железный сердечник.

Затем ожидается, что напряжение будет наведено на другую катушку, которая называется вторичной или выходной катушкой.

Что такое трансформаторы высокого напряжения?

Трансформаторы высокого напряжения также являются преобразователями трансформаторов напряжения, которые способны преобразовывать напряжения с одного уровня или конфигурации фаз в другие.

Обычно это значение варьируется от большего к меньшему. Кроме того, они подходят для функций электрической изоляции, распределения питания и управления.

Это также включает инструментальное приложение.

В основном конструкция такого трансформатора будет зависеть от принципа магнитной индукции между катушками для преобразования уровней напряжения и/или тока.

Кроме того, они также могут быть настроены либо с однофазной первичной конфигурацией, либо с трехфазной.

Размер и цена трансформатора увеличатся, если вы перейдете вниз по списку первичных обмоток высокого напряжения.

Однофазные первичные конфигурации включают в себя одиночную, двойную, счетверенную и т. д. Что касается конфигурации с 5 выводами, для первичной обмотки потребуется больше меди, чем для четырехфазной первичной обмотки. Лестница является наименее экономичной первичной конфигурацией.

Трехфазные трансформаторы также подключаются по схеме треугольник или звезда.

Первичная обмотка трансформатора звезда-треугольник соединена звездой. Что касается его вторичной обмотки, то она будет соединена треугольником.

Говоря о треугольнике, ожидается, что первичные обмотки трансформатора треугольник-звезда будут соединены треугольником, а вторичные обмотки будут соединены звездой.

Трехфазные конфигурации высокого напряжения всегда имеют треугольник, а именно: треугольник — звезда (Y), звезда (Y) — звезда (Y), звезда (Y) — треугольник, звезда (Y) и однофазный и международные варианты.

В основном первичные частоты сигнала напряжения, поступающего на первичные обмотки, доступные для силовых трансформаторов, включают 50 Гц, 60 Гц и даже 400 Гц.

Наиболее распространенная частота для европейской электросети — 50 Гц.

Для сети North American Power чаще всего используется вариант с частотой 60 Гц. А как насчет варианта 400 Гц? Ну, это в основном используется для аэрокосмических приложений.

Другим элементом, который следует учитывать, является максимальное номинальное первичное входное напряжение.

Ожидается, что трансформаторы будут иметь более одной первичной обмотки, если они применяются для нескольких номинальных напряжений.

Кроме того, это помогает предотвратить короткое замыкание.

Еще одной важной характеристикой, на которую следует обратить внимание при покупке высоковольтного трансформатора, является максимальное номинальное вторичное напряжение, максимальная номинальная мощность, максимальный номинальный вторичный ток, а также тип выхода.

Трансформатор также обеспечивает более одного значения вторичного напряжения, а номинальная мощность трансформатора является суммой или равной Вольтам и Амперам для всех вторичных обмоток.
Для вариантов выхода это будет включать переменный ток и постоянный ток.

Что касается выходного сигнала переменного тока, напряжение будет зависеть от значения, указанного в среднеквадратичных значениях.
Важно, чтобы вы обратились в DAELIM за профессиональной консультацией, чтобы узнать варианты формы волны.

Для источника питания постоянного тока с вторичным выходным напряжением проконсультируйтесь с производителем трансформатора, а также о предпочитаемом типе выпрямления.
Может быть выполнен в виде пластинчатого трансформатора или тороидального трансформатора.

Если вы не знаете, что такое тороидальный трансформатор, то это в основном трансформатор с медными проводами, намотанными на цилиндрический сердечник, это предотвращает повреждение магнитным потоком, которое будет происходить внутри катушки, чтобы она не протекла вне.

С точки зрения эффективности катушки, если она хорошая, то магнитный поток практически не будет влиять на другие компоненты.

Многослойные трансформаторы также содержат сердечники из многослойной стали и называются трансформаторами E-1.

Стальные пластины изолированы или охлаждаются непроводящим материалом, например лаком.

После этого они будут сформированы в сердечник для уменьшения электрических потерь.

Силовые трансформаторы также имеют множество классификаций и типов, включая управляющие трансформаторы, трансформаторы тока, распределительные трансформаторы, измерительные трансформаторы и многие другие.

Что такое трансформатор напряжения? – ACUPWR

11 апреля 2020 г.

Трансформатор напряжения (также известный как трансформатор напряжения) — это просто инструмент, который используется для преобразования более высокого напряжения в более низкое или наоборот, но часто это первое, когда речь идет о потребительское использование. Когда вы понижаете напряжение, вы делаете его более безопасным для использования в домашних условиях.

ACUPWR предлагает трансформаторы напряжения для бытового использования, которые чаще всего используются для преобразования напряжения прибора, например, блендера, в другое напряжение, чтобы его можно было использовать во время поездок в разные страны. Наши трансформаторы напряжения безопасны и надежны. Ниже мы подробнее рассмотрим трансформаторы напряжения. Купите все наши электрические трансформаторы онлайн сегодня!

ВЗГЛЯД НА ТРАНСФОРМАТОР НАПРЯЖЕНИЯ

Другой способ описания трансформатора напряжения — это устройство, которое либо повышает, либо понижает электрическое напряжение посредством передачи электрической энергии между цепями, используя принципы электромагнитной индукции.

Когда большинство людей думают о трансформерах, они думают об огромных трансформерах, которые они видят, когда едут по этой великой стране. Эти трансформаторы преобразуют высокое электрическое напряжение, которое передается по линиям электропередач, в более низкое напряжение, безопасное для использования в наших домах. Причина этого в том, что при передаче электричества по линиям электропередач много энергии может быть потрачено впустую из-за колебаний и столкновений, происходящих между электронами в атомах электрического тока. При использовании более высоких напряжений меньше энергии тратится впустую, что экономит всем нам деньги.

Энергия, которую вы используете, варьируется в вашем доме в зависимости от приложений. Таким образом, вашим более крупным приборам, таким как холодильник и стиральная машина, потребуется более высокое напряжение энергии, например 110-240, но вашим меньшим приборам и мобильным телефонам требуется гораздо меньше. В них обычно встроены электрические трансформаторы (отсюда и коробка в конце).

Когда вы путешествуете, не во всех странах используется одинаковое напряжение, и вы заметите, что розетки тоже разные. ACUPWR предлагает безопасные и надежные трансформаторы напряжения, предназначенные для международных поездок. Это позволяет заряжать мобильный телефон за границей или брать с собой блендер, если вы переезжаете.
