Бросок тока намагничивания трансформатора — это кратковременный ток намагничивания трансформатора, превышающий номинальный ток нагрузки, возникающий при включении трансформатора (автотрансформатора) под напряжение или при его восстановлении. При этом, бросок тока намагничивания раз от раза может отличаться на одном и том же трансформаторе, так как имеет значение вектор и величина напряжения, подаваемая на обмотку трансформатора при включении коммутационного аппарата.

Содержание

Причины возникновения броска тока намагничивания

Причиной возникновения БНТ в силовых трансформаторах является резкое изменение уровня напряжения намагничивания. Хотя обычно возникновение БНТ связывают с включением трансформатора под напряжение, он также может быть обусловлен:

• Возникновением внешнего КЗ,
• Восстановлением уровня напряжения после отключения внешнего КЗ,
• Переходом КЗ из одного вида в другой (к примеру, переход однофазного КЗ в двухфазное КЗ на землю),
• Несинхронным подключением генератора к системе.

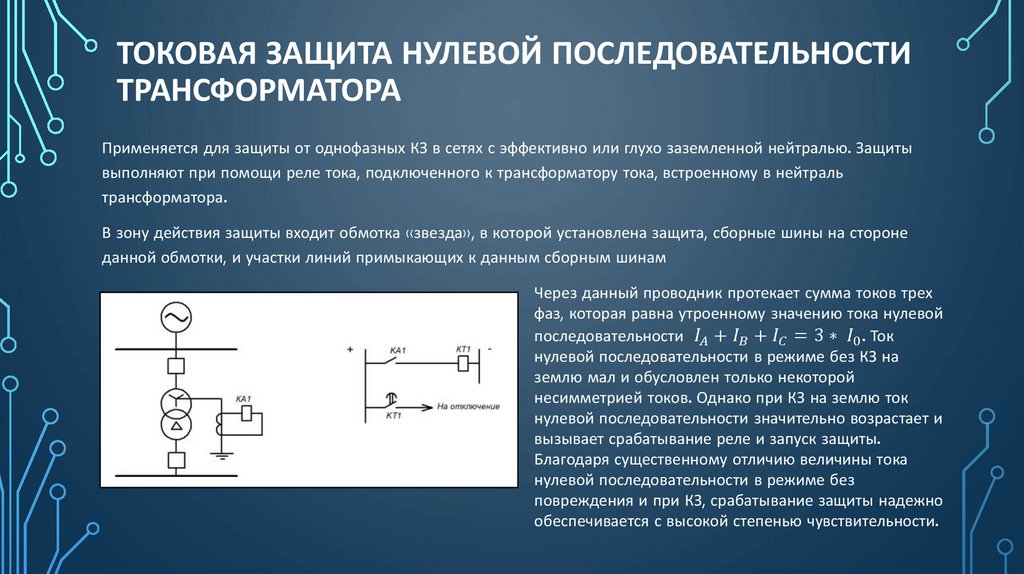

Поскольку ветвь намагничивания схемы замещения трансформатора, может быть представлена как шунт при его насыщении, ток намагничивания нарушает баланс между токами на выводах трансформатора. Дифференциальная защита воспринимает ток БНТ как дифференциальный, однако должна устойчиво функционировать в таком случае. Отключение трансформатора при БНТ является нежелательным с точки зрения условий обеспечения длительного срока службы трансформатора (отключение тока индуктивного характера вызывает высокие перенапряжения, что может представлять угрозу для трансформатора и быть косвенной причиной возникновения внутреннего КЗ).

Описание процесса

Намагничивание трансформатора изза включения его под напряжение считается самым неблагоприятным случаем, вызывающим БНТ наибольшей амплитуды. Когда производится отключение трансформатора, напряжение намагничивания оказывается равным нулю, ток намагничивания снижается до нуля, в то время как магнитная индукция изменяется согласно характеристике намагничивания сердечника. Указанное обуславливает наличие остаточной индукции в сердечнике. Когда, по истечении некоторого времени, производится повторное включение трансформатора под напряжение, изменяющееся по синусоидальному закону, магнитная индукция начинает изменяться по тому же закону, однако со смещением на значение остаточной индукции. Остаточная индукция может составлять 80–90% номинальной индукции, и, таким образом, точка может переместиться за излом характеристики намагничивания, что, в свою очередь, обуславливает большую амплитуду и искажение формы кривой тока.

На рисунке представлена характерная форма БНТ. Данная осциллограмма отображает наличие длительно затухающей апериодической составляющей, может быть охарактеризована содержанием различных гармоник и большой амплитудой тока в начальный момент времени (до 30 раз превышающей значение номинального тока трансформатора). Кривая значительным образом затухает через десятые секунды, однако полное затухание характерно через несколько секунд. При определенных обстоятельствах БНТ затухает лишь спустя минуты после включения трансформатора под напряжение.
