Ку202 характеристики – Тиристоры КУ202 основные характеристики и цоколевка

Тиристоры КУ202 кремниевые, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые. Предназначены для применения в качестве коммутаторов напряжения управляемых малыми управляющими сигналами. КУ202 выпускаются в металлостеклянном корпусе с жесткими выводами. Масса КУ202 (не более) – 14 г, с комплектующими деталями (не более) – 18 г.

Маркировка:

Название прибора приводится на корпусе.

КУ202 параметры:

Максимально допустимый действующий ток в открытом состоянии — 10 A

Повторяющийся импульсный ток в открытом состоянии — 30 A

Падение напряжения на тиристоре в открытом состоянии — 1,5 В

Отпирающий постоянный ток управления — 200 мА

Отпирающее постоянное напряжение управления — 7 В

Время включения — 10 мкс

Время выключения — 100 мкс

Максимально допустимое постоянное напряжение в закрытом состоянии:

• КУ202(А,Б) — 25 В
• КУ202(В,Г) — 50 В
• КУ202(Д,Е) — 100 В
• КУ202(Ж,И) — 200 В
• КУ202(К,Л) — 300 В
• КУ202(М,Н) — 400 В

Постоянное обратное напряжение:

• КУ202Б — 25 В
• КУ202Г — 50 В
• КУ202Е — 100 В
• КУ202И — 200 В
• КУ202Л — 300 В
• КУ202Н — 400 В

Постоянный обратный ток:

• КУ202Б — 10 мА
• КУ202Г — 10 мА
• КУ202Е — 10 мА
• КУ202И — 10 мА
• КУ202Л — 10 мА
• КУ202Н — 10 мА

Технические характеристики кремниевова тиристора КУ202Н, говорят нам что он триодный, не запираемый, изготовлен по планарно-диффузионной технологии. Используется как переключающий элемент в схемах автоматики. Также применяется в управляемых выпрямителях.

Характеристики

Все его параметры можно разделить на два типа предельные и электрические. Давайте разберем их подробнее. Обратите внимание, что на указанных ниже предельных значениях устройство работать долгое время не может, это пиковые показатели которое он выдержит за очень маленький период.

Электрические параметры ку202н характеризуют работу тиристора в рабочих условиях. Ниже приведены их значения:

Аналоги

Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, h30T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.

Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.

КУ202 : электрические параметры

Напряжение в открытом состоянии при Iос = 10 А, не более:
При Т = +25°C	1,5 В
При Т = -60°C	2 В
Отпирающее напряжение управления (постоянное) при Uзс = 10 В, Iу,от = 200 мА, Uзс = 10 В и Т = -60°C, не более	7 В
Неотпирающее напряжение управления (постоянное) при Uзс = Uзс, макс, и Тк = Тк, макс, не менее	0,2 В
Отпирающий ток управления (постоянный) при Uзс = 10 В, Iос = 10 А и Т = -60°C, не более	200 мА
Неотпирающий ток управления (постоянный) при Uзс = Uзс, макс, и Тк = Тк, макс, не менее	2,5 мА

Проверка на исправность

Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод, то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.

Для более детальной проверки требуется выполнить такие действия:

• Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
• Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
• При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
• Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.

Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.

При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.

Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.

Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:

• Отключите плату, на которой находится тиристор, от питания.
• Отключаем от схемы управляющий электрод.
• Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
• Второй мультиметр включаем между анодом и управляющим электродом.
• Первый тестер должен показывать небольшое напряжение (десятки милливольт).

Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.

В схемах и технической документации часто используются различные термины и знаки, но не все начинающие электрики знают их значение. Предлагаем обсудить, что такое силовые тиристоры для сварки, их принцип работы, характеристики и маркировка этих приборов.

Тиристор в электрической схеме: что это за полупроводник

Если воспользоваться научными терминами, то можно заметить, что конструкция этого сложного электронного прибора включает монокристалл полупроводника с тремя или большим количеством p-n переходов.

Они сделаны для того, чтобы изменять его проводимость до двух критических состояний, когда он:

1. Открыт и пропускает через себя электрический ток.
2. Полностью закрыт.

Для подключения к электрической схеме он снабжен, как правило, тремя, двумя или четырьмя выводами от контактных площадок p-n слоев.

Не стану дальше продолжать эту тему научным языком, ибо новички ничего не поймут, а мне сложно объяснить простыми терминами, как перемещаются носители зарядов (дырки и электроны) по всей этой структуре в каждом конкретном случае.

Да и никому это сейчас не надо кроме студентов, стремящихся сдать экзамен, и работников, проектирующих, разрабатывающих новые устройства.

Домашнему же электрику требуется просто понимать принцип работы конечного прибора дабы уметь проверять его исправность и грамотно эксплуатировать в повседневной жизни.

Поэтому показываю конечный результат — как выглядит вольт амперная характеристика тиристора при его работе.

На ней выделены две области рабочего состояния при прямом и обратном приложении напряжения, формирующие пять режимов, расписанных на картинке. Не будем вдаваться глубоко в теорию и сделаем для себя краткие выводы:

1. на начальном этапе области прямых смещений полупроводник закрыт, потом он открывается и остается открытым;
2. при обратном подключении к источнику напряжения он вначале не пропускает ток, но при достижении критического состояния пробивается.

Как же выглядит и обозначается тиристор на электрических схемах

Современная промышленность использует огромный ассортимент этих уникальных полупроводников. Они выпускаются в разных корпусах с возможностями передачи и коммутирования всевозможных мощностей.

Привожу внешний вид только небольшой их части, изготавливаемых в металлическом корпусе, предназначенном для работы в силовых цепях с большими токами.

А еще имеются конструкции, выпускаемые в пластиковом корпусе, позволяющем коммутировать токи меньших величин. Они применяются в схемах управления различных бытовых устройств.

Внешне тиристор выглядит как диод.

Только в большинстве случаев он имеет дополнительный вывод для подключения к внешней цепи — управляющий электрод. Обозначение на схеме тоже примерно одинаковое.

Изменение касается только небольшой дорисовки катодного вывода — маленькой ломаной линии. Все это хорошо видно при сравнении.

Внешний вид диодов и тиристоров, а также их обозначения на схемах похожи не случайно. Они, хоть и немного отличаются конструктивно, но работают по общему принципу: пропускают электрический ток только в одну сторону.

Этот вопрос я излагаю дальше более конкретно.

Как просто понять принципы работы и научные термины этого сложного полупроводника: 2 мневмонических правила

Заповедь №1 для новичка

Представим, что мы сплавляемся на большом плоту по широкой реке. Двигаться мы можем только по течению, а не против него. Поток воды перемещается за счет разности высот (потенциалов), обладающих различным уровнем потенциальной энергии.

Вот и ток в диоде может проходить только в одну сторону: от анода к катоду. Иное движение электронов блокирует полупроводниковый переход. Других средств регулирования здесь нет.

Все это полностью соответствует работе тиристора, но с небольшими дополнениями: диод сразу открывается при прямом приложении напряжения к его выводам.

Тиристор же в этом случае закрыт, ток не проводит. Он действует как плотина со шлюзами, загораживающая реку. Наш плот просто остановится перед возникшей преградой. Для возобновления движения ему необходимо открыть ворота водяного заграждения.

Делается все это по команде, когда импульс тока определенного направления подается через управляющий электрод, например, на анод (при соответствующем управлении).

Только в этом случае закрытый полупроводниковый переход открывается и сохраняет свое состояние в течение всего времени, пока на него подано прямое входное напряжение.

Если импульс тока исчезает, то это не влияет на работу полупроводникового перехода: он остается открытым. Для закрытия тиристора необходимо: разорвать цепь питания в любом месте или вывести из работы источник напряжения либо надежно зашунтировать анод с катодом.

Вот такое простое мневмоническое правило, основанное на сравнении гидравлических и электротехнических процессов позволяет легче работать с этим сложным электронным изделием.

Завет №2: особенности применения тиристоров внутри цепей постоянного и переменного тока

Внутреннее сопротивление полупроводниковых переходов в открытом состоянии довольно маленькое. Ток через него определяется по закону Ома, а при приложенном постоянном напряжении по величине он не меняется.

Схема управления тиристором в этом случае не позволяет корректировать его силу. Регулировать ее нужно другими средствами.

Импульс же тока, подаваемый посредством управляющей команды, регулируется до безопасного значения подключенным токоограничивающим резистором R.

Делается это для исключения пробоя слоя полупроводников, задействованных в протекании управляющего сигнала.

Как работает тиристор в схеме бытовых приборов на переменном токе

Иные перспективы создают переменные цепи, а, особенно, синусоидальные источники напряжения. У них сигнал имеет не строго постоянную величину, а меняющуюся во времени форму синусоиды.

Здесь каждый период колебания состоит из двух полупериодов:

1. положительного;
2. отрицательного.

Они имеют свои знаки на графике: «плюс» и «минус». Реально же при смене полупериода направление протекания тока меняется на строго противоположное.

Когда синусоида достигает нулевой амплитуды, то ток через полупроводниковый переход прекращается, он закрывается. Для возобновления процесса необходимо на следующем положительном полупериоде вновь подать импульс на управляющий электрод.

Все это происходит автоматически. Одновременно смещение положения открывающего импульса по времени (в угловой системе измерения — по фазе) позволяет регулировать силу тока за счет изменения момента открытия перехода.

Включение второго тиристора с соответствующей полярностью в нижнюю полуволну позволяет регулировать и ее величину. Тогда мы получаем не чистую синусоидальную форму, а немного обрезанную по времени (до момента включения управляющего импульса).

3 варианта такого сигнала показаны на нижнем графике выходного тока при открытии двух тиристоров в моменты:

1. возрастания полуволны;
2. на ее амплитуде;
3. и при спаде.

Таким обрезанным, а не чисто синусоидальным током питается наш электроинструмент: дрели, перфораторы, болгарки и другие приборы с тиристорным или симисторным управлением.

В общем-то ничего страшного в подобном изменении формы сигнала нет: все производители провели массу экспериментов и запустили эту схему в эксплуатацию.

Нам же все это необходимо четко представлять, ибо при ремонте или наладке с помощью осциллографа такие сигналы напряжения необходимо проследить на контрольных точках электрической цепи.

Выпрямительные устройства с регулировкой тока — второй принцип работы

Схемы зарядных, пускозарядных приборов и сварочных аппаратов постоянного тока работают на выпрямленном напряжении. При этом часто устройства выпрямления типового диодного моста заменяется на трансформаторное преобразование однофазного сигнала с двумя диодами или тиристорами.

Ее принято называть двухполупериодным выпрямлением.

Здесь в каждой выходной полуобмотке силового трансформатора вмонтирован тиристор, обрабатывающий свою полуволну.

Выпрямление же достигается схемой подключения полуобмоток с общей точкой и выбором направления подключения цепи «анод-катод» каждого полупроводникового прибора.

Итоговая форма выпрямленного и измененного сигнала выглядит следующим образом.

Опять же, для сравнения с предыдущим принципом показываю форму сигналов в трех вариантах запуска фазосдвигающего управляющего импульса. Здесь видно, что отрицательный полупериод перевернулся, а работа схемы управления не изменилась.

Правило №3: отличия управления транзистором и тиристором

У меня как-то так получилось, что вначале пришлось практически осваивать электронные схемы, работающие на транзисторах, а только после них — тиристорные сборки.

Поэтому я вначале уяснил и запомнил, что выходной сигнал на транзисторе можно изменять за счет величины разницы потенциалов на его базе, то есть напряжением.

Мои же друзья разъяснили, что тиристорная схема, как правило, открывается током, протекающим через управляющий электрод.

Такое небольшое дополнение к вышеизложенному материалу новичкам стоит запомнить. А чтобы понять разницу между силой электрического тока и величиной действующего напряжения я написал две отдельные статьи.

Рекомендую ознакомиться с ними подробнее. Они тоже изложены простым языком.

Что такое тиристор и их виды

Многие видели тиристоры в гирлянде «Бегущий огонь», это самый простой пример описываемого устройства и как оно работает. Кремниевый выпрямитель или тиристор очень похож на транзистор. Это многослойное полупроводниковое устройство, основным материалом которого является кремний, чаще всего в пластиковом корпусе. Из-за того, что его принцип работы очень схож с ректификационным диодом (выпрямительные приборы переменного тока или динисторы), на схемах обозначение часто такое же — это считается аналог выпрямителя.

Фото — Cхема гирлянды бегущий огонь

Применение тиристора

Назначение тиристоров может быть самое различное, например, очень популярен самодельный сварочный инвертор на тиристорах, зарядное устройство для автомобиля (тиристор в блоке питания) и даже генератор. Из-за того, что сам по себе прибор может пропускать как низкочастотные, так и высокочастотные нагрузки, его также можно использовать для трансформатора для сварочных аппаратов (на их мосте используются именно такие детали). Для контроля работы детали в таком случае необходим регулятор напряжения на тиристоре.

Фото — применение Тиристора вместо ЛАТРа

Не стоит забывать и про тиристор зажигания для мотоциклов.

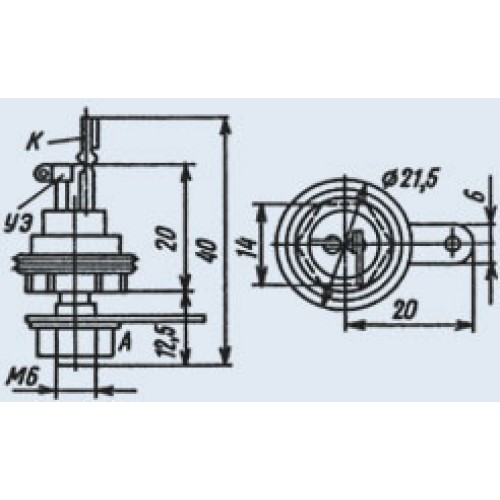

КУ202 : цоколёвка

Ток в закрытом состоянии (постоянный) при Uзс = Uзс макс, Т = +25°C и Тк = Тк, макс, не более	4 мА
Обратный ток при Uобр = Uобр макс, Т = +25°C и Тк = Тк, макс, не более	4 мА
Ток удержания про Uзс = 10 В, не более	300 мА
Время включения тиристоров КУ202, не более	10 мкс
Время выключения, не более	150 мкс
Ёмкость КУ202 (общая), не более	800 пФ

Описание конструкции и принцип действия

Тиристор состоит из трех частей: «Анод», «Катод» и «Вход», состоящий из трех p-n переходов, которые могут переключаться из положений «ВКЛ» и «ВЫКЛ» на очень высокой скорости. Но при этом, он также может быть переключен с позиции «ВКЛ» с различной продолжительности по времени, т. е. в течение нескольких полупериодов, чтобы доставить определенное количество энергии к нагрузке. Работа тиристора можно лучше объяснить, если предположить, что он будет состоять из двух транзисторов, связанных друг с другом, как пара комплементарных регенеративных переключателей.

Самые простые микросхемы демонстрируют два транзистора, которые совмещены таким образом, что ток коллектора после команды «Пуск» поступает на NPN транзистора TR 2 каналы непосредственно в PNP-транзистора TR 1. В это время ток с TR 1 поступает в каналы в основания TR 2 . Эти два взаимосвязанных транзистора располагаются так, что база-эмиттер получает ток от коллектора-эмиттера другого транзистора. Для этого нужно параллельное размещение.

Фото — Тиристор КУ221ИМ

Несмотря на все меры безопасности, тиристор может непроизвольно переходить из одного положения в другое. Это происходит из-за резкого скачка тока, перепада температур и прочих разных факторов. Поэтому перед тем, как купить тиристор КУ202Н, Т122 25, Т 160, Т 10 10, его нужно не только проверить тестером (прозвонить), но и ознакомиться с параметрами работы.

Проверка тиристора

Перед тем, как купить прибор, нужно знать, как проверить тиристор мультиметром. Подключить измерительный прибор можно только к так называемому тестеру. Схема, по которой можно собрать такое устройство, представлена ниже:

Фото — тестер тиристоров

Согласно описанию, к аноду необходимо подвести напряжение положительного характера, а к катоду – отрицательного. Очень важно использовать величину, которая соответствует разрешению тиристора. На чертеже показаны резисторы с номинальным напряжением от 9 до 12 вольт, это значит, что напряжение тестера немного больше, чем тиристора. После того, как Вы собрали прибор, можно начинать проверять выпрямитель. Нужно нажать на кнопку, которая подает импульсные сигналы для включения.

Проверка тиристора осуществляется очень просто, на управляющий электрод кнопкой кратковременно подается сигнал на открытие (положительный относительно катода). После этого если на тиристоре загорелись бегущие огни, то устройство считается нерабочим, но мощные приборы не всегда сразу реагируют после поступления нагрузки.

Фото — схема тестера для тиристоров

Помимо проверки прибора, также рекомендуется использовать специальные контроллеры или блок управления тиристорами и симисторами ОВЕН БУСТ или прочие марки, он работает примерно также, как и регулятор мощности на тиристоре. Главным отличием является более широкий спектр напряжений.

Видео: принцип работы тиристора

Схема подключения

Существует стандартная схема включения ку202н которой нужно придерживаться. Согласно ей между катодом и управляющим электродом подключается шунтирующий резистор сопротивлением 51 Ом. Отклонение от номинального значения не должно превышать 5 %.

Чтобы тиристор не вышел из строя не допускается подача управляющего тока, если напряжение на аноде отрицательное. Это может привести к выходу из строя устройства без возможности восстановления.

Особенности монтажа

К катоду и управляющему электроду нельзя прилагать усилие, большее 0,98 Н. Во время крепления прибора к теплоотводу усилие затяжки не должно быть выше 2,45 Нм.

Нельзя паять катод на расстоянии ближе 7 мм. от стеклянного корпуса. Для управляющего электрода допустимое расстояние для пайки 3,5 мм. Температура паяльника не должна быть выше +2600С. Время пайки не более 3 с.
