Различные типы катушек индуктивности с применением

В промышленности используются различные типы катушек индуктивности. Каждый из этих различных типов имеет некоторые специальные области применения, такие как фильтры, генераторы, изолятор и т. Д. Поэтому важно знать о конкретном типе катушки индуктивности перед ее покупкой.

Что такое индуктор?

Мы уже публиковали подробный пост о катушках индуктивности? Вы можете прочитать это здесь: Что такое индуктор — его работа, параметры, факторы и применение

Ниже мы обсудим различных типов катушек индуктивности на основе различных факторов и их применения.

Например:

• Индуктор с воздушным сердечником
• Катушка индуктивности с ферромагнитным/железным сердечником
• Катушка индуктивности с ферритовым сердечником
• Катушки индуктивности с железным порошковым сердечником
• Катушки индуктивности с керамическим сердечником
• Индуктор с многослойным стальным сердечником
• Индуктор с тороидальным сердечником
• Индуктор с барабанным/катушечным сердечником
• Многослойный индуктор
• Тонкопленочный индуктор
• Литой индуктор
• Связанный индуктор
• Силовой индуктор
• Радиочастотный РЧ-индуктор
• Дроссели
• Катушки переменной индуктивности

Содержание

Типы индукторов в зависимости от их сердечника:

Сердечник индуктора играет важную роль в его характеристиках. Материал и конструкция сердечника определяют индуктивность, допустимый ток и рабочую частоту катушки индуктивности.



В зависимости от материала сердечника

Некоторые типы индукторов, классифицированные по материалу сердечника, приведены ниже:

 Дроссель с воздушным сердечником:

Катушки с воздушным сердечником имеют немагнитный сердечник, такой как пластик, керамика или просто воздух, как предлагается своим очевидным названием.

В индукторе с воздушным сердечником в качестве сердечника используется любой немагнитный материал для уменьшения потерь в сердечнике, т. е. потерь на вихревые токи и паразитных потерь, особенно при очень высокой рабочей частоте. Но использование немагнитного сердечника также снижает его индуктивность.

Они широко используются в радиочастотных устройствах из-за низких потерь на высоких рабочих частотах.

Основным недостатком индуктора с воздушным сердечником является то, что механическая вибрация может повлиять на его индуктивность.

• Запись по теме: Что такое соленоид и магнитное поле соленоида

Катушка индуктивности с ферромагнитным/железным сердечником:

Катушка индуктивности такого типа состоит из сердечника, изготовленного из ферромагнитного материала. Они также известны как катушки индуктивности с железным сердечником.

Ферромагнитные материалы являются магнитными по своей природе, и их магнитный сердечник используется для значительного увеличения индуктивности катушки. Это связано с тем, что ферромагнитные материалы обладают высокой магнитной проницаемостью и увеличивают магнитное поле катушки.

Однако использование ферромагнитного сердечника имеет некоторые недостатки в виде потерь, называемых потерями в сердечнике. Потери в сердечнике состоят из потерь на вихревые токи и потерь на гистерезис.

Конструкция и использование различных типов ферромагнитных материалов для сердечника индуктора оказывает огромное влияние на его характеристики. Вот почему катушки индуктивности с ферромагнитным сердечником подразделяются на множество типов.

Похожие сообщения:

• Калькулятор индуктивности индуктора с воздушным сердечником
• Калькулятор параллельного индуктора

Катушка индуктивности с ферритовым сердечником:

Катушка индуктивности этого типа использует ферритовый сердечник. Феррит — это материал с высокой магнитной проницаемостью 9.0010 изготовлен из смеси оксида железа (оксид железа, Fe ₂ O ₃ ) и небольшого процента других металлов, таких как никель, цинк, барий и т. д.

Существует два типа ферритов, т.е. Hard Ferrites и Мягкие ферриты.

• Твердые ферриты используются в постоянных магнитах, поскольку они плохо размагничиваются. Они не используются в индукторах из-за их больших потерь на гистерезис.
• В то время как Мягкие ферриты 9Намагниченность 0010 легко меняется и они являются хорошим проводником магнитного поля. Таким образом, они используются в трансформаторе и катушках индуктивности.

Ферритовый ферритовый сердечник имеет очень низкую электропроводность , что снижает вихревые токи в сердечнике, что приводит к очень низким потерям на вихревые токи на высоких частотах. Следовательно, их можно использовать в высокочастотных приложениях.

Ферритовый материал очень дешев, так как почти состоит из железной ржавчины и очень устойчив к коррозии.

• Связанный пост: Типы резисторов — фиксированные, переменные, линейные и нелинейные

Сердечник из железного порошка Индукторы:

Сердечник таких индукторов состоит из смеси железных зерен с органическим связующим, таким как эпоксидная смола и т. д. в ядре. Так как размер частиц определяет течение вихревых токов в ядре. Чем меньше размер частицы, тем меньше индуцированный вихревой ток.

Воздушный зазор между частицами сердечника распределен равномерно, что снижает магнитную проницаемость сердечника. Поэтому ток насыщения этого сердечника относительно очень высок.

Но, как мы знаем, железные сердечники очень чувствительны к потерям в сердечнике на высоких частотах. Таким образом, они используются для частот ниже 100 кГц. Из-за более высокого тока насыщения они используются в приложениях большой мощности, в основном в дросселях, таких как накопительные дроссели, дроссели с регулятором освещенности, фильтрующие дроссели и т. д.

Железный порошок очень дешев, что делает такую ​​конструкцию сердечника очень экономичной, если размер не имеет значения.

Related Posts:

• Типы активных фильтров верхних частот
• Типы пассивных фильтров высоких частот

Катушки индуктивности с керамическим сердечником:

Керамика — немагнитный материал, как и воздух. Керамические сердечники используются для придания формы катушке и конструкции для ее выводов. Поскольку это немагнитный материал, он имеет низкую магнитную проницаемость и низкую индуктивность. Но это обеспечивает снижение потерь в сердечнике. Он в основном доступен в корпусе SMD и используется в приложениях, где требуются низкие потери в сердечнике, высокая добротность и низкая индуктивность.

• Связанный пост: Типы конденсаторов — фиксированные, переменные, полярные и неполярные

Индуктор с ламинированным стальным сердечником

В индукторах такого типа сердечник является ламинированным, что означает, что он состоит из множества тонких листов, плотно расположенных друг над другом. Листы покрыты изоляцией для увеличения их электрического сопротивления и предотвращения протекания вихревых токов между ними. Поэтому потери на вихревые токи в индукторах с многослойным сердечником значительно уменьшаются. Они используются в приложениях с высокой мощностью.

В зависимости от конструкции сердечника

Геометрия сердечника также влияет на характеристики индуктора. Некоторые из этих конструкций приведены ниже:

• Запись по теме: Типы трансформаторов и их применение

Катушка индуктивности с тороидальным сердечником

Как следует из названия, эти типы катушек индуктивности имеют тороидальный сердечник, который представляет собой круглое кольцо или сердечник в форме пончика. Сердечник изготовлен из ферромагнитного материала.

Преимущество этого круглого сердечника заключается в том, что магнитное поле находится внутри сердечника, а утечка магнитного потока очень мала. Из-за низкого потока рассеяния магнитное поле в сердечнике выше. Это увеличивает индуктивность индуктора с тороидальным сердечником, и она выше, чем у индукторов со стержневым или стержневым сердечником, изготовленных из того же материала.

Другим важным аспектом тороидального сердечника является то, что сердечник излучает меньше электромагнитных помех (ЭМП) по сравнению с другими индукторами. Именно поэтому их предпочитают при разработке компактных устройств, где компоненты расположены очень близко друг к другу.

Они используются в источниках питания, схемах управления, системах связи и медицинских устройствах и т. д.

• Связанный пост: Типы диодов и их применение

Сердечник барабана/шпульки Катушка индуктивности:

Катушка индуктивности этого типа состоит из сердечника в форме катушки. Это цилиндр с двумя плоскими дисками на каждом конце. Он также известен как индуктор барабанного сердечника.

Катушка намотана на цилиндр. Сердечник катушки не обеспечивает замкнутого магнитного пути, вместо этого поток проходит через диск в воздушный зазор, а затем входит в сердечник через второй диск на другом конце. Он обеспечивает большой воздушный зазор для своего магнитного поля, чтобы хранить больше энергии. И поэтому увеличивается ток насыщения индуктора. Это означает, что катушка индуктивности может выдерживать высокие пиковые токи без насыщения, но за счет излучения электромагнитных помех (ЭМП).

Существует два типа катушек индуктивности: экранированные и неэкранированные.

• Катушки индуктивности с экранированным катушечным сердечником имеют дополнительный слой поверх обмотки для завершения пути потока, содержащего магнитное поле внутри сердечника. Катушки индуктивности такого типа имеют низкие электромагнитные помехи из-за низкой утечки потока и высокой индуктивности из-за увеличения магнитной проницаемости, но за счет низкого тока насыщения по сравнению с катушкой индуктивности с неэкранированным сердечником.
Выше обсуждался индуктор с неэкранированным катушечным сердечником
• , который не имеет замкнутого пути потока и имеет высокий ток насыщения за счет низкой индуктивности и электромагнитных помех.

Катушки индуктивности с неэкранированным сердечником экономичны. Они используются в приложениях преобразования энергии, где пиковый ток велик. Они доступны в осевой, радиальной и поверхностной упаковке.

• Связанный пост: Различные типы датчиков с приложениями

Типы катушек индуктивности в зависимости от их использования

Катушки индуктивности предназначены для различного использования. Их конструкция варьируется от приложения к приложению, где некоторые из этих катушек индуктивности в зависимости от их использования приведены ниже.

Многослойный индуктор:

Как следует из названия, эти индукторы имеют несколько слоев проволоки, намотанных друг на друга. Такие катушки индуктивности имеют большую индуктивность за счет увеличения числа витков обмотки.

Многослойные катушки индуктивности доступны в упаковке SMD (устройства поверхностного монтажа).

Многослойные индукторы SMD имеют несколько слоев проводящих дорожек друг над другом, разделенных ферритовым материалом. Эти дорожки действуют как катушка индуктора. Однако из-за увеличения числа витков катушки увеличивается и паразитная емкость. Это снижает добротность индуктора, которую можно улучшить, используя керамический диэлектрический материал, поскольку ферритовые сердечники имеют потери на очень высокой частоте.

Они используются в устройствах мобильной связи благодаря своей компактной конструкции SMD.

• Связанный пост: Типы предохранителей – их конструкция, работа и применение

Тонкопленочный индуктор:

Этот тип индуктора выполнен на подложке из тонкого феррита или магнитного материала. Проводящая спиралевидная медная дорожка помещается поверх подложки. Конструкция обеспечивает стабильность и устойчивость к вибрациям.

Благодаря высокой точности, производительности и компактным размерам он используется в устройствах мобильной связи, беспроводных сетях, источниках питания и т. д.

Литой индуктор

Катушка индуктивности такого типа покрыта изоляцией, такой как литой пластик или керамика, как и резисторы.

Сердечник изготовлен из ферритового или фенольного материала. Обмотка может быть различной конструкции и доступна в различных формах, таких как осевая, цилиндрическая и стержневая. Они также доступны в SMD и THT. Их миниатюрный размер и малый вес позволяют использовать их в печатных платах (печатных платах), мобильных устройствах и компьютерах и т. д.

Связанный индуктор

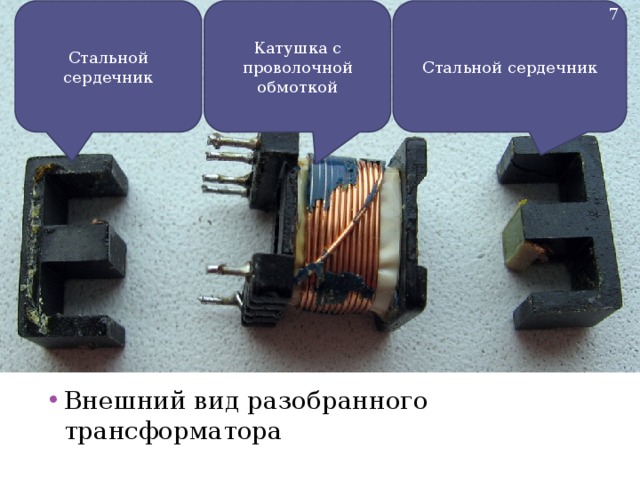

Спаренные индукторы состоят из двух обмоток вокруг общего сердечника.

Изменяющийся магнитный поток, обусловленный первой обмоткой, индуцирует ЭДС во второй обмотке; это явление известно как взаимная индуктивность. Эти обе обмотки электрически изолированы. Таким образом связанный индуктор обеспечивает электрическую изоляцию между двумя цепями. Трансформатор представляет собой связанную катушку индуктивности.

Они имеют множество применений в зависимости от их обмотки. Катушки индуктивности с соотношением обмоток 1:1 в основном используются для гальванической развязки или увеличения последовательной индуктивности. Соотношение обмотки 1: N связанных катушек индуктивности (которые могут повышать или понижать напряжение) используются в других схемах преобразования энергии, таких как обратноходовые, SEPIC, ZETA и т. д.

Силовой индуктор

Эти индукторы специально разработаны для того, чтобы выдерживать большие токи без достижения области магнитного насыщения. Чтобы увеличить номинальный ток насыщения, магнитное поле индуктора увеличивается, что вызывает EMI (электромагнитные помехи). Чтобы уменьшить электромагнитные помехи, большинство мощных катушек индуктивности используются с надлежащим экранированием. Они доступны от нескольких ампер до нескольких сотен ампер как в SMD, так и в корпусе для сквозных отверстий.

• Запись по теме: Типы переключателей — конструкция, работа и применение

Радиочастотный РЧ-индуктор

Катушки индуктивности такого типа предназначены для высокочастотных применений. Обычная катушка индуктивности работает не очень хорошо из-за высокого импеданса и потерь в сердечнике на высоких частотах. Большинство этих потерь происходит из-за паразитной емкости, скин-эффекта, эффекта близости и потерь в сердечнике (потери на вихревые токи) и т. д.

Потери на вихревые токи прямо пропорциональны частоте. Таким образом, это устраняется путем полного удаления сердечника вместо использования индуктора с воздушным сердечником.

При этом паразитная емкость возникает из-за разности потенциалов между витками обмотки, находящимися в непосредственной близости. Это заставляет индуктор саморезонировать на высокой частоте. Это уменьшается за счет сохранения некоторого пространства между проводами и обмотки катушки в виде паутины или корзины (соты), чтобы избежать параллельных витков.

• Связанный пост: Различные типы реле, их конструкция, работа и применение

Эффект кожи и близости возникает из-за увеличения частоты, что увеличивает сопротивление провода. Эта высокая частота вызывает скин-эффект, когда большая часть тока протекает по поверхности провода из-за повышенного сопротивления внутри провода, где ток практически отсутствует. Эффект близости имеет тот же результат, но он возникает из-за индуцированного вихревого тока между двумя проводами в непосредственной близости, который заставляет ток течь по поверхности проводов. Чтобы уменьшить сопротивление из-за этих эффектов, обмотка выполнена из полос для увеличения площади поверхности.

• Запись по теме: Типы батарей и элементов и их применение

Дроссели

Дроссель представляет собой простую катушку индуктивности, но он специально разработан для блокирования (заглушения) высокочастотных сигналов. Сопротивление дросселя значительно возрастает с увеличением частоты. Поэтому он блокирует высокий переменный ток и пропускает постоянный и низкочастотный переменный ток с некоторыми потерями.

Катушки индуктивности, используемые в качестве дросселей, сконструированы без использования каких-либо методов снижения импеданса, используемых для увеличения добротности. Дроссели имеют низкую добротность, и они разработаны таким образом преднамеренно, потому что мы хотим, чтобы их импеданс увеличивался при увеличении частоты.

Существует два типа дросселей: дроссели AF и дроссели RF. Дроссель AF (звуковая частота) используется для блокировки звуковой частоты и пропускания только постоянного тока. В то время как РЧ (радиочастотные) дроссели предназначены для блокировки РЧ частоты, но допускают постоянный ток и звуковую частоту.

• Связанный пост: Типы серводвигателей — конструкция, работа, управление и применение

Катушки индуктивности с переменной индуктивностью:

Как следует из названия, эти катушки индуктивности имеют переменную индуктивность. Этот переменный индуктор разработан более чем одним возможным способом.

Наиболее распространенная конструкция переменной катушки индуктивности имеет подвижный ферритовый сердечник. Перемещение сердечника вдоль обмотки будет увеличивать или уменьшать проницаемость, что влияет на индуктивность индуктивности. Сердечник может быть спроектирован таким образом, чтобы скользить или ввинчиваться в катушку или из нее.

Другим методом проектирования индуктора с переменной индуктивностью является увеличение или уменьшение количества витков посредством подвижного контакта в верхней части обмоток. Проводник, используемый в этих обмотках, не имеет изоляции (поэтому сердечник должен быть изолирован), поэтому перемещение контакта поверх витка изменит количество эффективных витков. Поскольку количество витков прямо пропорционально обмотке, соответственно изменяется и индуктивность. Но недостатком такого метода является то, что контакт замыкается более чем на один виток, что увеличивает потери в обмотке. Эту проблему можно решить, увеличив расстояние между отдельными витками и используя в качестве контактного колеса канавку. Такой тип переменного индуктора известен как роликовый индуктор.

• Связанный пост: Типы выпрямителей и их работа

Наиболее эффективным методом является использование вариометра. Он обеспечивает непрерывное изменение индуктивности. Вариометр состоит из двух катушек (одна внутри другой), соединенных последовательно в соотношении 1:1. Взаимная индукция между этими двумя катушками играет всю роль в изменении общей индуктивности. Внутренняя катушка может вращаться с помощью вала, который изменяет направление линий магнитного поля, создаваемых этой катушкой.

Когда магнитные поля имеют одинаковое направление, они складываются и обеспечивают максимальную индуктивность. Когда их направления перпендикулярны друг другу, индуктивность уменьшается. Когда они становятся полностью противоположными друг другу, магнитные поля компенсируют друг друга, и общая индуктивность минимальна.

Связанный пост:

• Определение основных магнитных терминов с формулами
• Максимальная плотность потока (B _max ) Калькулятор. (Формулы и уравнения)
• LVDT: линейный регулируемый дифференциальный трансформатор и индуктивные датчики

URL-адрес скопирован

Что такое индуктор и типы индукторов » Примечания по электронике

Существует множество различных типов катушек индуктивности, каждая из которых имеет свои собственные свойства — понимание свойств различных типов необходимо для выбора правильного типа для схемы.

---

Катушки индуктивности Включает:
Типы катушек индуктивности Характеристики индуктора Как выбрать правильный индуктор Ферриты Ферритовые бусины Трансформаторы, виды, применение

---

Катушки индуктивности являются важным элементом многих схемных решений, и существует множество типов и стилей, которые используются в электронной промышленности.

Катушки индуктивности

выполняют ряд различных функций в различных электронных схемах. Некоторые типы могут использоваться для фильтрации и удаления пиков на линиях электропередач, другие используются в высокопроизводительных фильтрах. Другие могут использоваться в генераторах, и есть много других областей, где можно использовать катушки индуктивности.

Выбор индукторов с выводами

В результате этого можно получить множество различных типов индукторов. Размер, частота, сила тока, стоимость и многие другие факторы означают, что существует множество различных типов и форм катушек индуктивности.

В дополнение к этому, существуют типы с обычными выводами. Другие, более крупные, могут быть прикреплены к шасси, а в другой крайности есть очень маленькие индукторы для поверхностного монтажа.

Основы индуктора

При рассмотрении того, что представляет собой катушка индуктивности и какие существуют различные типы катушек индуктивности, в первую очередь стоит понять их функции: что они из себя представляют, как они работают в электронной схеме и какие существуют форматы для реальных электронных компонентов.

Хотя существует множество различных типов катушек индуктивности, все они подчиняются одним и тем же основным законам природы. Каждый индуктор создает магнитное поле вокруг проводника, и в результате этого индуктор сопротивляется любому изменению потока тока.

Если источник ЭДС удален, то катушка индуктивности создаст противоЭДС, чтобы попытаться поддержать ток. Если применяется переменный сигнал, то он будет препятствовать протеканию тока из-за индуктивного реактивного сопротивления.

Основные параметры используются в индукторе любого типа.

Примечание по индуктивности:

Индуктивность является одним из основных факторов, влияющих на электрические цепи. Любой провод или катушка имеет определенную индуктивность, связанную с ней, которая вызвана магнитным полем, которое создается при протекании тока. Энергия накапливается в поле, и действие катушки заключается в том, чтобы оказывать сопротивление изменению тока, протекающего внутри проводника или катушки.

Подробнее о Индуктивность.

Хотя существует определенный уровень индуктивности, связанный с прямым проводом, эффект усиливается, если провод превращается в катушку. Эффект еще более усиливается, если для катушки индуктивности также используется магнитный сердечник.

Именно по этой причине многие индукторы имеют железные сердечники или ферритовые сердечники. Это значительно увеличивает уровень индуктивности и означает, что индуктор будет иметь гораздо больший эффект для данного размера.

Сердечники индуктивности

Катушки индуктивности обычно изготавливаются в виде катушки. Причина этого в том, что магнитное поле связано между обмотками и накапливается. Такую катушку индуктивности с достаточно большой индуктивностью построить проще.

Поскольку проницаемость среды, в которой расположена катушка, оказывает большое влияние на индуктивность, часто используется сердечник, проходящий по центру катушки.

Используются сердечники из железа, феррита и других магнитных материалов. Все это значительно увеличивает уровень индуктивности, который может быть получен, но необходимо соблюдать осторожность при выборе сердечника, чтобы убедиться, что его характеристики соответствуют уровню мощности, частоте и общему применению катушки индуктивности.

Различные типы сердечников индуктора

Как и другие типы компонентов, такие как конденсатор, существует очень много различных типов катушек индуктивности. Однако может быть немного сложнее точно определить различные типы катушек индуктивности, потому что разнообразие применений катушек индуктивности очень велико.

Хотя катушку индуктивности можно определить по материалу ее сердечника, это не единственный способ ее классификации. Однако для основных определений используется именно этот подход.

• Катушка индуктивности с воздушным сердечником: Этот тип катушки индуктивности обычно используется для радиочастотных приложений, где требуется меньший уровень индуктивности. Тот факт, что сердечник не используется, имеет несколько преимуществ: в сердечнике нет потерь, поскольку воздух не имеет потерь, и это приводит к высокому уровню добротности при низком сопротивлении индуктора или катушки. В противоположность этому количество витков на катушке больше, чтобы получить тот же уровень индуктивности, и это может привести к физическому увеличению размера.

  Хотя этот тип индуктора называется индуктором с воздушным сердечником, часто его можно наматывать на каркас, чтобы витки оставались на месте. Меньшие катушки могут быть действительно с воздушным сердечником и не иметь каркаса, но это может привести к таким аспектам, как изменения индуктивности при ударах, вибрации и т.п.

  При использовании формирователей они будут выбираться из материала, который не проводит ток. Если бы он проводил ток, то в каркасе индуцировались бы токи, что нарушало бы действие катушки индуктивности. В соответствии с этим часто выбирают изоляционный материал: пластик, керамику и тому подобное.

• Катушка индуктивности с железным сердечником: Железные сердечники обычно используются в индукторах большой мощности и индуктивности. В некоторых звуковых катушках или дросселях может использоваться железный ламинат. В настоящее время они, как правило, не используются широко из-за стоимости и размера.

  При их использовании сердечник ламинируется, так как это уменьшает вихревые токи и, следовательно, потери

• Катушка индуктивности с ферритовым сердечником: Ферритовый сердечник является одним из наиболее широко используемых сердечников для различных типов катушек индуктивности. Феррит представляет собой металлооксидную керамику на основе смеси оксида железа Fe2O3 и оксидов марганца-цинка или никеля-цинка, которые экструдируются или прессуются в требуемую форму.

  Катушки индуктивности на тороидальном ферритовом каркасе

  В этих электронных компонентах используется феррит различных сортов и типов. Они имеют разные уровни проницаемости и, следовательно, дают разные уровни увеличения индуктивности. Однако они также вносят потери, которые увеличиваются с частотой и т. Д. Таким образом, выбор правильного феррита для конкретной требуемой катушки индуктивности является частью выбора, если они должны быть специально намотаны для конструкции ВЧ или другой общей схемы.

• Железный силовой индуктор: Другим сердечником, который можно использовать в различных типах индукторов, является оксид железа. Подобно ферриту, он обеспечивает значительное увеличение проницаемости, что позволяет изготавливать катушки или катушки индуктивности гораздо большей индуктивности в небольшом пространстве.

Различные типы механических индукторов и области применения

Катушки индуктивности также можно разделить на категории с точки зрения их механической конструкции. Существует ряд различных стандартных типов, по которым можно классифицировать катушки индуктивности:

• Катушка индуктивности: Катушка индуктивности этого типа устанавливается на цилиндрическую катушку. Они могут быть предназначены для монтажа на печатной плате, даже для поверхностного монтажа они могут быть намного больше и монтироваться с помощью каких-либо других механических средств. Некоторые более старые версии этих катушек индуктивности могут даже иметь формат, аналогичный обычным резисторам с выводами.
• Тороидальный индуктор:  Эта форма индуктора намотана на тороид — круглый каркас. В качестве первого часто используется феррит, так как это увеличивает проницаемость сердечника. Преимущество тороида заключается в том, что тороид позволяет магнитному потоку двигаться по окружности вокруг тороида, в результате чего утечка потока очень мала. Недостатком тороидального индуктора является то, что для производства требуется специальная намоточная машина, поскольку провод должен проходить через тор для каждого требуемого витка. Тороидальный индуктор
• Многослойный керамический индуктор:   Этот тип индуктора широко используется в технологии поверхностного монтажа. Катушка индуктивности изготавливается внутри феррита или чаще магнитного керамического материала. Катушка заключена в керамический корпус и представлена ​​во внешней цепи на торцевых крышках так же, как чип-конденсаторы и т. д.
• Пленочный индуктор:   В этом типе индуктора используется пленка проводника на основном материале. Затем пленке травят или придают необходимую форму проводника.

Как видно, существует несколько способов классификации различных типов катушек индуктивности. Каждый из этих электронных компонентов имеет свои преимущества, и поэтому необходимо принять решение о различных вариантах, доступных при выборе катушки индуктивности для конкретного приложения, будь то конструкция низкочастотной схемы, конструкция ВЧ или, возможно, даже фильтры ЭМС. , или другие приложения для проектирования электронных схем. Современные материалы и технологии означают, что производительность катушек индуктивности повысилась, и перед разработчиком схем открыто множество вариантов, будь то для радиочастотных приложений, борьбы с электромагнитными помехами или для силовых приложений.
