Как проверить конденсатор мультиметром на работоспособность
Опубликовано: 09.08.2022
Содержание
- Необходимые приготовления
- Основной способ – проверка мультиметром
- Измерение показателей сопротивления
- Определение емкости
- Как измерить напряжение
- Альтернативный метод проверки исправности конденсатора
- На заметку
- Полезное видео
Достаточно большое количество людей хотели бы научиться с помощью мультиметра проверять работоспособность конденсатора.
В этой статье мы расскажем, как это делается, ведь, на самом деле, это не так уж и трудно, главное правильно использовать тестер и выполнять некоторые предписания.
Необходимые приготовления
Перед проверкой характеристик, конденсатор должен быть обязательно полностью разряжен. Разрядка производится при помощи отвертки: вы должны добиться появления небольшой искры, прислонив окончание отвертки к двум бочонкам конденсатора (прикосновение должно быть одновременным).
Вот и все, можете начинать проверку.
Основной способ – проверка мультиметром
Данный вид тестера наиболее подходящий способ, чтобы проверить рабочие характеристики конденсатора, в случае его «отказа» работать. С его помощью можно узнать о обрыве в бочонке, также он покажет возможное наличие замыкания и сообщит о показании емкости конденсатора.
Перед началом проверки стоит узнать о типе конденсатора, который может быть электролитическим (полярным) либо неполярным. В случае проверки первого варианта, вам придется соблюдать полярность, вследствие чего присоединение плюсового щупа должно осуществляться только к ножке с плюсом и наоборот, минусовая ножка будет соединена с минусовым щупом. Технологию проверки конденсатора неполярного типа вы узнаете чуть ниже, однако в этом случае, полярность соблюдать не требуется. Итак, приступим к обсуждению выполнения действий проверки.
Перед началом использования мультиметра внимательно изучите все обозначения, нанесенные на его лицевую сторону, а также проследите за правильным подключением щупалец к тестеру.
Измерение показателей сопротивления

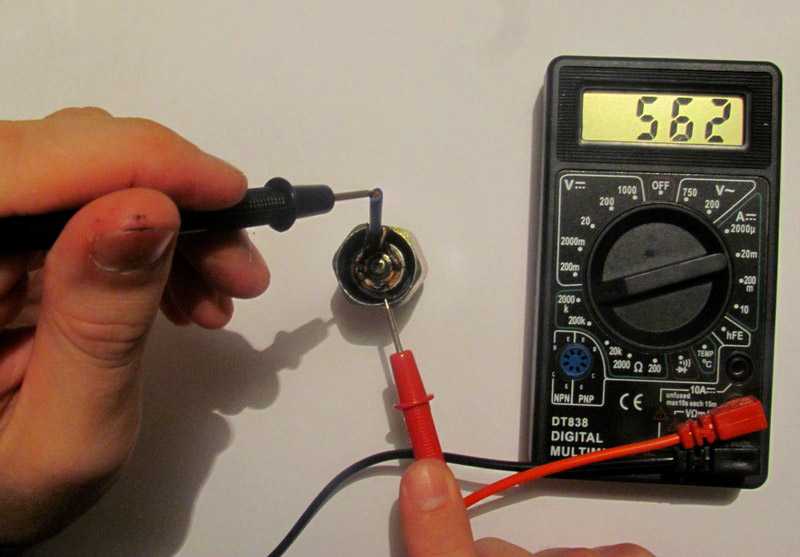

Чтобы проверить тестером сопротивление конденсатора, требуется отпаять бочонок и щипцами переложить его любое удобное место. Далее следует переключить мультиметр, направив ручку переключения в сектор Ω, который отвечает за измерение сопротивления. Строго соблюдая полярность, приложите щупы к ножкам и обратите внимание на показания, которые появятся на экране тестера. Оно сразу же будет расти, так как цифровой мультиметр автоматически будет производить зарядку конденсатора.
Если деталь не повреждена, то через определенный промежуток времени вы увидите на дисплее показатель равный 1. Единица также может появиться на экране сразу после соприкосновения щупов с выводами, что будет означать неисправность бочонка. Если же вы увидите на дисплее 0, значит следует вести речь о коротком замыкании внутри конденсатора.
Также, для измерения сопротивления можно использовать стрелочный мультиметр, при этом определение данного значения будет еще легче.
Стрелка должна повышать значение постепенно, если же она стоит на нуле или сразу «прыгнула» на максимум – кондер неисправен.
Внимательно следите за полярностью, так как перепутав ее, вы можете привести конденсатор в негодность. В качестве совета можем сказать – изготовители «кондеров» наносят галочку для определения минуса.
Исправность конденсатора неполярного типа можно проверить, прикоснувшись щупами мультиметра к выводам, при этом соблюдать полярность не требуется, а диапазон измерений должен быть установлен в значение 2 МОм. В случае появления значения, которое будет меньше двух, конденсатор требуется подвергнуть замене, так как он сломан.
Данный тип проверки используется для предметов, емкость которых превышает 0,25 мкФ. Не все изделия с меньшим показателем будут работать в таком режиме.
Определение емкости
Определить целостность бочонка можно также с помощью измерения его емкости. Для этого выставьте на тестере требуемый режим измерений и вставьте изделие в специальные отверстия, которыми оснащен мультиметр.
Если их нет, то, как и в случае с определением сопротивления, прислоните щупы к ножкам и посмотрите значение на табло. Показатели емкости должны равняться цифрам, указанным на оболочке конденсатора. Если же они не совпадают – изделие непригодно для дальнейшего использования.
Определить емкость не менее важно чем узнать показатели сопротивления. Более точно данные измерения можно провести с помощью цифровой модели мультиметра.
Как измерить напряжение
Измерив напряжение бочонка и сравнив его с номинальным значением, вы также сможете определить степень его исправности. Для этого нужно найти источник питания, напряжение которого будет меньше чем у измеряемого конденсатора. Зарядите им конденсатор, не забывая о соблюдении полярности. Как правило зарядка продлиться не более нескольких секунд. Далее с помощью тестера, переведенного в требуемый режим, определите показатели напряжения. Как и в случае с емкостью, показатели должны быть схожими с номинальным значением.
Более точные показания при измерении напряжения вы можете наблюдать в самом начале проверки. Связано это с тем, что заряд конденсатора будет со временем уменьшаться.
Еще одна важная деталь – бочонки с большой емкостью элементарно проверяются при помощи обыкновенной изолированной отвертки. Прислонив ее конец к полностью заряженному конденсатору, вы можете увидеть очень яркую искру. В таком случае бочонок исправен, если же искры нет либо она едва заметна – он сломан.
Альтернативный метод проверки исправности конденсатора
Данный способ не требует специального оборудования, однако он не даст точных показаний параметров бочонка. Для его осуществления вам понадобится самодельная контрольная лампа, которая сможет проверить бочонок на замыкание. Перед проверкой зарядите конденсатор и провода самодельной прозвонки прислоните к ножкам изделия. Если вы увидели искру, то ваша деталь исправна.
На заметку
В некоторых случаях можно сэкономить время, проверив состояние конденсатора, не прибегая к помощи специальных тестеров.
Для этого следует внимательно осмотреть бочонок, состояние которого может выдавать неисправность. В верхней части детали имеется крестик, который может иметь пробой либо на нем видны следы протекания, что будет свидетельствовать о неисправности кондера. Также он может изменить цвет или форму, что будет означать его поломку. К тому же, проблема не всегда в конденсаторе, повреждение может быть в схеме, которые будут внешне заметны.
Не стоит проводить измерения конденсатора, предварительно не отделив его от схемы, так как вы не сможете добиться точных показаний мультиметра из-за близкого нахождения других элементов платы.
Полезное видео
Визуально ознакомиться с этапами проверки конденсатора вы можете на видео ниже:
Благодаря данной статье вы узнали как проверить работоспособность конденсатора собственными силами. Надеемся, что она поможет вам в ремонте домашней техники, которая может выходить из строя по причине поломки бочонка.
Как проверить конденсатор мультиметром — пошаговая инструкция
В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов – LC-метром.
Существует два вида конденсатора: полярные (электролитические конденсаторы), и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы.
В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.
Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше.
Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера. Прорыв осуществлен точно вдоль линии.
Проверка конденсатора мультиметром
Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила – емкость конденсатора не должен быть менее 0,25 мкФарад.
Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно внимательно посмотреть на его корпус, на нем должна быть нанесена маркировка. Обозначение минуса производиться при помощи галочки. Черная галочка, нарисованная поверх жирной золотой полосы и указателем минусового вывода.
Теперь, следует взять мультиметр, и выставить тумблер в режим прозвонки (или на сопротивление) и при помощи щупов касаемся контактов. Поскольку мультиметр в режиме прозвонки и измерения сопротивления выдает постоянное напряжение то конденсатор будет заряжаться и по мере заряда показатель сопротивления конденсатора будет расти.
Пока производиться зарядка, значение сопротивления растет, пока не станет слишком большим. Посмотрим, как это должно выглядеть.
Здесь только происходит касание контактов при помощи щупов.
Продолжаем держать, и смотрим за ростом сопротивления
пока оно не будет очень большое
Удобно проверять конденсаторы аналоговым мультиметром, поскольку в нем легко отследить поворот стрелки, о не мигающие цифры в цифровом мультиметре.
Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.
Проверка неполярных конденсаторов производиться легче. Выставляем тумблер мультиметра на мегаОмы и прижимаем щупы к выводам конденсатора. Если значение сопротивления не дотягивает до 2-х МегаОм, то конденсатор можно считать неисправным.
Проверка конденсатор тестером видео
Ну вот и все, теперь вы знаете как проверить конденсатор мультиметром. Если вам требуется проверить конденсатор с емкостью меньше 0,25 мкФарад, то придется воспользоваться специальным прибором.
