Усилители мощности на интегральных микросхемах TDA7293 и TDA7294

Как не странно, но сначала европейский производитель вылупил на свет микросхему TDA7294 с максимальной музыкальной мощностью 100Вт при напряжении питания ±40V, а спустя несколько лет со словами: «маловато будет» разродился и ИМС TDA7293, с увеличенной до 120Вт мощностью и максимальным значением напряжения питания ±50V.

За счёт применения полевых транзисторов в выходных каскадах микросхем, играют они субъективно несколько приятнее и мягче, чем LM3886 — американский конкурент со схожими параметрами, но построенный на биполярных транзисторах.

С тех пор прошло не мало лет, в журналах и на форумах горели страсти по улучшению и без того приличных характеристик микросхемы, а пронырливые китайские коммерсанты вовсю клепали готовые модули на TDA7293/TDA7294 в строгом соответствии с datasheet-ом производителя, причём особо продвинутые снабжали их симпатичными писюльками, выполненными в стиле промышленной радиотехники.

А вот так выглядят готовые изделия.

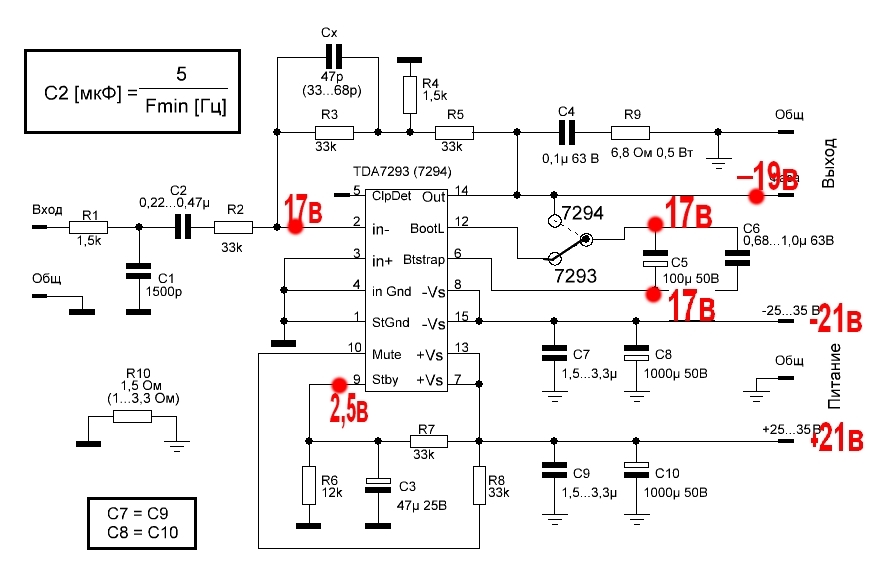

Типовая схема включения TDA7294 отличается от указанной для TDA7293 только изменением подключения минусового вывода конденсатора 22,0 Мкф (не к 12 ножке микросхемы, ввиду её незадействованности, а к 14).

Данными схемами я бы и рекомендовал воспользоваться при желании самостоятельно соорудить усилительный агрегат. Все факультативные ухищрения по увеличению мощности, снижению нелинейных искажений, введению токовых обратных связей, не предусмотренные производителем, кроме приключений на собственную задницу никакого существенного эффекта не дадут.

Теперь, что касается мощности. Конечно, и 120 Вт у TDA7293, и 100 Вт у TDA7294 — от лукавого.

Посмотрим документацию на более мощную TDA7293.

Из графиков видно, что максимальная мощность, ограниченная 1%-ом нелинейных искажений, составляет 80 Вт на 4 Омной нагрузке и 90 Вт — на 8 Омной. Далее идёт резкий, практически лавинный рост параметра TDH вплоть до 10%.
А почему изображённая на правом графике характеристика приведена для значения напряжения питания ±40 В при максимальном — ±50 В?
Это напряжение ограничено допустимым нагревом микросхемы и в значительной степени зависит от сопротивления нагрузки. Зависимость допустимого напряжения питания микросхемы от сопротивления нагрузки сведём в таблицу.

Сопротивление нагрузки	4 Ом	6 Ом	8 Ом
Максимальное напряжение питания TDA7293	±29 В	±34 В	±40 В
Максимальное напряжение питания TDA7294	±27 В	±31 В	±35 В

Тогда на кой казан-чурек сдались нам эти ±50V, указанные в datasheet-е на TDA7293?
Ну, во-первых — для 16-ти Омной нагрузки.
Во-вторых, производитель предусмотрел для TDA7293 возможность параллельного включения двух или нескольких микросхем. Вот при таком включении и напряжении питания ±50V для 4 Омной нагрузки микросхемы будут работать в штатном режиме и развивать мощность как минимум вдвое большую, чем мощность, выдаваемая одной микросхемой, если конечно, запараллеленные микросхемы не накроются медным тазом в момент подачи напряжения.
А такое, к сожалению, иногда случается, хотя и не должно — режим штатный, рекомендованный именитым производителем. По всему получается — китайский пошив не лучшим образом сказывается на качестве европейской коллекции.
Для минимизации этих рисков, раздаются робкие голоса в пользу замыкания выходов микросхем с задержкой через коммутирующие реле, но, а буржуйские радиолюбители, либо вообще демонстративно не обращают на это дело никакого внимания, либо (наверно тоже сэкономив на оригинальных изделиях) подключают выходы микросхем к нагрузке через резисторы, номиналом 0,2 Ома.

Ну и поскольку параллельное соединение TDA7293 не сводится к лубочному перемыканию входов и выходов, а предусматривает работу микросхем в режиме MASTER — SLAVE, как ни крути, а придётся приводить схему данного включения из datasheet-а.

Плавно переходим к следующему штатному режиму включения микросхем TDA7293/TDA7294 для увеличения выходной мощности — мостовому.

Тут, что для TDA7293, что для TDA7294 — всё одинаково: 9,10 выводы микросхем объединяются, вход нижнего блока заземляется, а выход верхнего через резистор сопротивлением 22 кОм подключается ко 2-му выводу нижней микросхемы.
При этом крайне важно для сохранения высоких характеристик усилителя, соблюдать точное равенство номинала этого резистора со значением резистора, подключённого между 2 и 14 выводами нижней микросхемы!

Для данного режима производитель ограничился диаграммами зависимости нелинейных искажений от Pвых только для микросхемы TDA7294.

В принципе, для TDA7293 картина не сильно отличалась бы от приведённой.
И что мы наблюдаем?
Рвых = 115 Вт для TDA7294 при напряжении питания ±25V и Rн = 8 Ом, либо Рвых = 125-130 Вт при напряжении питания ±28V для TDA7293 — результат не слишком убедительный на фоне Рвых = 80 Вт при стандартном (одиночном) включении ИМС. А выше повышать это напряжение не рекомендуется, опять же из-за пресловутого ограничения, связанного с допустимым нагревом микросхемы.

4 Омная нагрузка вообще не предполагается к использованию с мостовой схемой включения данных микросхем, во избежание скоропостижной кончины последних.

Итого, что мы имеем в сухом остатке?
Для микросхемы TDA7293 и величин сопротивлений нагрузки 4-8 Ом предпочтительной является параллельная схема включения. Теоретически, при напряжении питания ±50V и сопротивлении нагрузки 4 Ома, возможно увеличение выходной мощности до 250-300 Вт.

При этом важно понимать, что во избежание теплового пробоя микросхем, пропускать через них мощность более 100 Вт на корпус не следует. Поэтому для получения подобных высоких значений Рвых, следует соединять по 3-4 штуки параллельно.

А вот если сопротивление нагрузки 16 Ом, то вполне можно рекомендовать мостовое включение микросхем и смело их запитывать максимально допустимым для данного включения напряжением ±40V.

Достаточно распространённым вариантом умощнения микросхем TDA7293/TDA7294 является так же использование дополнительного выходного каскада на мощных транзисторах. Однако не каждому такому каскаду дано удачно вписаться в конструкцию усилителя и не подгадить приличные характеристики, заложенные производителем ИМС.

Подобные схемотехнические решения мы с Вами рассмотрим на странице —   Ссылка на страницу .



Микросхема tda7294 характеристики

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats.

Поиск данных по Вашему запросу:

Микросхема tda7294 характеристики

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Усилитель низкой частоты на TDA7294
• Микросхема TDA7294
• Горький опыт покупки микросхем TDA7293
• Усилитель на микросхемах TDA7294
• Усилитель tda7294 – Отличный усилитель для дома на TDA7294
• Усилитель на TDA7294 +100% рабочая печатная плата!

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор AudioKiller TDA7293 / 7294

Усилитель низкой частоты на TDA7294

В комплекте поставки — два модуля. Для стерео усилителя. По описанию товара обещают 85 Вт при двухполярном питании 30 В. Модули весьма компактного размера: Мои фото модулей: На этой фотке видно, что прокладки из комплекта годятся для мощных транзисторов, а не для этой микросхемы: Аккуратно все собрано, флюс отмыт: Фото микросхемы: Электролиты Noname на 50 В, 22 мкФ и 10 мкФ; Микросхема TDA — мощный УНЧ класса АВ на полевых транзисторах. Есть защита от перегрева, от короткого замыкания выхода.

Есть режим Stand by, Mute — тут в этом наборе все это отключено. Весьма популярная микросхема. Микросхема может выдать Ватт при двухполярном питанием 40 В на нагрузку 8 Ом. Обычно на микросхему подают двухполярку в В — микросхема может взорваться, если напряжение будет больше 40 В. Для нагрузки в 4 Ома — двухполярное питание в 27 В. Иначе микросхема не успевает отдавать тепло на радиатор, перегревается и срабатывает защита от перегрева. На радиатор устанавливать микросхему нужно обязательно.

На странице товара зачем-то привели мостовую схему включения этой микросхемы. Тут обычное включение. Вот схема — восстановил по плате. Могут быть ошибки: В микросхеме есть возможность раздельного питания сигнального каскада и силовых транзисторов УНЧ. Тут судя по схеме эта возможность не используется. Цепей Буше и Зобеля тоже нет. Трансформатор ВА, переменка 18 В, диодный мост и две батареи из конденсаторов мкФ на шину.

На входе — напряжение 1. Если подать больше — начинается клиппинг: Прямоугольник: Пила:. Прямоугольник: Пила:. Послушал на колонках — играет хорошо, чисто. Фона нет, высокие немного цикают. Барабан например, в композиции Amon Amarth — First Kill Jomsviking звучит как-то не жестко, ватно немного. Слушал пару усилителей на конкуренте — LM — там середина выделялась — не комфортно слушать было.

Тут все ок. Вывод — TDA мне понравилась. На плате есть место для замены конденсаторов-фильтров по питанию на емкость в мкФ. Компактный размер. Набор из подобных микросхем можно включать параллельно и в мост. Если использовать 6 таких комплектов по три параллельно и в мост — то можно получить при соотв. Товар предоставлен для написания обзора магазином.

Обзор опубликован в соответствии с п. Микросхема TDA, представляющая интегральный усилитель низкой частоты, который очень популярен среди электронщиков, как начинающих, так и профессионалов. В сети полно разных отзывов о данной микросхеме. Решил и я собрать усилитель на ней. Схему я взял из даташита. Нужен источник с плюсовым выводом, минусовым выводом и общим.

Например, относительно общего провода должно быть плюс 30 Вольт, а в другом плече минус 30 Вольт. Усилитель на TDA достаточно мощный. Надежно снимать можно 70Вт. Весь вечер и половину ночи, колонки звучали, иногда вводя их в перегруз. Но усилитель спокойно выдержал, хоть и порой перегревался из-за плохого охлаждения. Приведенная схема взята из паспорта, все номиналы сохранены. При правильном монтаже и правильно выбранных номиналов элементов, усилитель запускается с первого раза и не требует никаких настроек.

Если радиатор соприкасается с другими металлическими элементами корпуса, либо радиатором является сам корпус, то необходимо установить диэлектрическую прокладку между радиатором и корпусом TDA Изначально я собирал два канала усилителя, так как источник питания позволял, но я не правильно подобрал корпус и оба канала просто не влезли в корпус по габаритам. Пытался я уменьшить печатную плату, но ничего не вышло. После полной сборки усилителя я понял, что корпуса не достаточно для охлаждения и одного канала усилителя.

Корпус у меня являлся радиатором. Короче говоря, раскатал губу на два канала. При прослушивании моего устройства на полную громкость, кристалл начинал перегреваться, но я убавлял уровень громкости и продолжал тестировать.

В итоге, до полуночи слушал я музыку на умеренной громкости, периодически вгоняя усилитель в перегрев. Усилитель на ТДА оказался очень даже надежным. Если на 9 ногу подать 3,5В и более, то микросхема выходит из спящего режима, если подать менее 1,5В, то войдет в спящий режим.

Для того, чтобы устройство вывести из спящего режима, нужно 9 ногу через резистор 22 кОм подключить к плюсовому выводу источника двухполярного питания. А если 9 ногу через тот же резистор подключить к выводу GND источника двухполярного питания , то устройство войдет в спящий режим. Печатная плата, находящаяся под статьей, разведена так, что 9 нога через резистор 22 кОм соединена дорожкой с плюсовым выводом источника питания.

Следовательно, при включении источника питания, усилитель сразу же начинает работать не в спящем режиме. Если на 10 ногу TDA подать 3,5В и более, то устройство выйдет из режима приглушения.

Если же подать менее 1,5В, то устройство войдет в режим приглушения. Практически это делается так: через резистор 10 кОм 10 ногу микросхемы подключаем к плюсу двухполярного источника питания. На печатной плате, которая прикреплена к статье, так сделано с помощью дорожки.

При подаче питания на усилитель, он сразу начинает петь, без всяких перемычек и тумблеров. Источником напряжения для устройства послужил собранный мной ИИП, который себя показал очень даже хорошо. При прослушивании одного канала ключи теплые. Так же теплые и диоды Шоттки, хоть и не установлены на них радиаторы. ИИП без защит и софтстарта.

Схему данного ИИП многие критикуют, но она очень проста в сборке. Работает она надежно без плавного включения. Эта схема очень подходит начинающим электронщикам из-за своей простаты. Сначала вычерчивал с обратной стороны тонким шилом по линейке.

Получилось довольно таки не плохо. Разновидностей бюджетных усилителей довольно много и это один из них. Схема очень проста и содержит в своем составе всего одну микросхему, несколько резисторов и конденсаторов. Характеристики усилителя довольно серьезные, при столь незначительных затратах. Выходная мощность достигает Вт в максимальной мощности. Абсолютно чистый выход равен 70 Вт. Такие усилители отлично работают в паре, поэтому делайте таких таких два и у вас получится простой стерео усилитель.

Более подробные характеристики усилителя и схем включения можно посмотреть в даташит на микросхему TDA Блок питания для усилителя желательно выбирать в полтора раза мощнее, так что учтите.

Рисунок расположения элементов: Скачать в плату в формате lay: plata. Микросхему необходимо устанавливать на радиатор, лучше с вентилятором, так как он будет меньше в размерах. Делать печатную плату совсем не обязательно. Можно взять макетную с большим количеством отверстий и собрать усилитель минут за Я советую вам собрать столь простой усилитель, который себя отлично зарекомендовал. Блок питания полнен по классической схеме с трансформатором Вт.

Рекомендую брать трансформатор с кольцевым сердечником, так как он мощнее, меньше и излучает минимум сетевых помех и электромагнитного фона переменного напряжения. Фильтрующие конденсаторы каждого плеча мкФ. Собирайте свой усилитель и до новых встреч! Вместе с тем, качество воспроизведения звука особенно в области высоких частот меня не очень устраивало. В результате мной был собран УМЗЧ по следующей схеме. Схема работает следующим образом. Сигнал со входа IN поступает через проходной конденсатор C1 на низкоомное плечо обратной связи R1 R3, которое вместе с конденсатором C2 образует ФНЧ, препятствующий проникновению наводок и ВЧ шумов в звуковой тракт.

Итоговый Ку был бы около Однако, токовый датчик в схеме все-таки есть, и его сигнал суммируясь с падением напряжения на R6, создает частичную ООС по току. Мы получили неприхотливый усилитель со звучанием, характерным для ИТУН—а, без паразитных призвуков, мощное и динамичное, однако усилитель остался устойчив, легче переносит комплексную нагрузку фильтров АС и, кроме того, задранный Ку ИТУН—а на резонансной частоте ГД в предлагаемой схеме проявляется в гораздо меньшей степени.

На печатной плате разведен параметрический стабилизатор на 12В, для питания сервисных цепей 9 и 10 TDA, представлен на рисунке.

Микросхема TDA7294

Рассматриваемый усилитель мощности звуковой частоты предназначен для высококачественного музыкального стереокомплекса. При включении питания обеспечивается задержка подключения акустических систем на В обеих случаях открывание одного транзистора приводит к открыванию другого, в результате конденсатор С5 оказывается закороченным и напряжение на нем уменьшается с 12 В до нуля. Это приведет к закрыванию составного транзистора VT3, VT4 и отключению обмотки реле К1 от источника питания, контакты К1. Каждый канал усилителя питается от своего источника двухполярного напряжения рис. Поскольку конденсаторы фильтров С5 — С8 имеют значительные емкости, в блок питания введено устройство задержки, обеспечивающее их заряд через токоограничивающий резистор, включаемый последовательно с первичными обмотками силовых трансформаторов Т2 и ТЗ.

Схема усилителя Hi-Fi на микросхеме TDA Смотрите характеристики микросхемы TDA — какие устройства можно создать.

Горький опыт покупки микросхем TDA7293

Усилитель на TDA является, пожалуй, самым популярным среди радиолюбителей всех уровней подготовки. Молодые радиоэлектронщики свой второй-третий усилитель собирают именно на микросхеме TDA, более опытные коллеги — сначала модернизируют уже собранный и проверенный временем и любимыми музыкальными композициями вариант, а когда переходят на более сложные усилители низкой частоты, усилитель на TDA вспоминают как ностальгию с почтением. Также есть мостовая схема включения TDA , что отлично подойдёт для сабвуферного канала вашей акустической системы. Вообще, конструирование усилителей низкой частоты для радиолюбителей — святая тема. Через это прошел, наверное, каждый из нас и помнит, как все начиналось: наушники, подстроечные резисторы, маломощные транзисторы. Обычно, знакомство с усилителями начинают с постройки однокаскадных УНЧ, работающих на наушники или маломощный динамик, а дальше знакомятся с двухтактными усилителями мощности. Не оставляют без внимания и интегральные усилители мощности.

Усилитель на микросхемах TDA7294

Сегодня российским радиолюбителям доступны интегральные микросхемы, изготовленные в зарубежных странах. Некоторые из этих изделий позволяют без особых проблем в частности, с минимумом дополнительных деталей изготовить высококачественный УМЗЧ. Отойдя от рекомендованной фирмой схемы включения, автор хорошо известный своими публикациями в журнале смог улучшить характеристики усилителя в целом. Микросхема выпускается в пластмассовых корпусах с металлической подложкой и с формовкой выводов для вертикального «Multiwatt 15V» и горизонтального «Multiwatt 15H» монтажа на печатных платах.

Все эти данные были взяты из даташника. Бесконечные апгрейды стационарных усилителей мощности выявили ряд некоторых весьма интересных вопросов

Усилитель tda7294 – Отличный усилитель для дома на TDA7294

Дополнение микросхемы TDA мощными комплементарными транзисторами, управляемыми с ее выходного каскада, увеличивает номинальную выходную мощность УМЗЧ до Вт с нагрузкой 4 Ом. Помимо отечественных транзисторов, для этой цели можно рекомендовать и более мощные импортные. Применение автором в конструкции малошумного вентилятора — «кулера» от компьютерного процессора позволило уменьшить размеры теплоотводов и усилителя. При минимуме затрат можно собрать высококачественный УМЗЧ. На нагрузке сопротивлением 4 Ом не удается достичь выходной мощности более 80 Вт.

Усилитель на TDA7294 +100% рабочая печатная плата!

Каждый второй радиолюбитель начинал свой путь в строительстве усилителей с популярных микросхем TDA. Мой первый микросхемный УМЗЧ был на маломощной TDA, которая с треском разлетелась в самодельном деревянном корпусе, поскольку на тот момент я не знал, что такое двуполярный источник питания, и запитал её от однополярного. Вторая заигравшая микросхема не удовлетворила громкостью звука. Усилок был выполнен в моноварианте и предназначался вроде как для отдельной колонки типа сабвуфера. После множества перебранных вариантов транзисторных схем я понял, что собрать и настроить усилитель на дискретных элементах будет весьма непросто.

Микросхема TDA, ИС для аудио/видео техники Фотография дает общее представление о товаре и не гарантирует технические характеристики.

Выпускаются в пластмассовых корпусах с металлической подложкой соединенной с минусом питания и с формовкой выводов для вертикального «Multiwatt 15V» и горизонтального «Multiwatt 15H» монтажа на печатных платах. Одной из основных особенностей этих микросхем является использование полевых транзисторов в предварительных и выходных каскадах усиления технология BCD- Bipolar-CMOS- Device , что позволяет получить малые потери по напряжению насыщения по сравнению с выходными каскадами на биполярных транзисторах. К их достоинствам относятся большая выходная мощность до Вт на нагрузке сопротивлением 4 Ом , возможность работы в широком диапазоне питающих напряжений от 10 до 50 В , высокие технические характеристики малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? Переходим на Android Q. С дисплеем показывающим погоду на Марсе.

В данной статье речь пойдет о довольно распространенной и популярной микросхеме-усилителе TDA Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

Статья взята с сайта pavel. Конструирование усилителя всегда было задачей не простой. К счастью, в последнее время, появилось много интегрированных решений, облегчающий жизнь конструкторам-любителям. В последнее время в интернете распространились претензии к этой микросхеме, которые выражались примерно в следующем: «самопроизвольно возбуждается, при неправильной разводке; горит, по любому поводу, и т. Ничего подобного.

В комплекте поставки — два модуля. Для стерео усилителя. По описанию товара обещают 85 Вт при двухполярном питании 30 В.

TDA7294 Цена — TDA7294 в наличии

TDA7294 описание

Интегральная схема TDA7294 представляет собой ИС, состоящую из группы схем, изготовленных из единого куска кремния, называемого монолитным. Его основная функция заключается в использовании в усилителях класса AB в приложениях HI-FI. Пакет multiwatt15 дает ему возможность выдерживать большую мощность, чем в корпусах TO-220 или TO3. Он имеет широкий диапазон напряжения и высокого выходного тока, он может обеспечивать максимальную мощность для нагрузки как 4 Вт, так и 8 Вт. Подача питания может происходить даже при плохом регулировании питания и отклонении высокого напряжения питания.

Усилитель TDA7294 может работать при напряжении питания 80 В, обеспечивая выходной ток ±10 А благодаря своей монолитной характеристике. Применение в усилителе класса AB связано с его комбинированным преимуществом перед классами A и B, где он сводит к минимуму связанные с ними проблемы искажения и низкой эффективности.



TDA7294 Конфигурация контактов

9

1 80005

Номер контакта 9003 1 10004	Pin distribution
1	Stand-by GND	Standby GND
2	Inverting input	Inverting input signal вход
3	Неинвертирующий вход	Неинвертирующий сигнальный вход
4	SVR	Supply voltage rejection
5	NC	No connection
6	Bootstrap	Used для повышения заряда
7	V+	Положительное питание
V-	Negative supply
9	Stand-by	Standby control pin used for low power mode
10	Mute	Выход терминала отключен
11	NC	NO Connection
	0002 12	NC	No connection
13	V+	Positive power supply
14	Out	Output pin
15	V-	Отрицательный источник питания

904

NTE7165

Альтернативный IC для TDA7294

TDA7293, TDA7295 и LM3886

TDA7294 и функции. включение-выключение шумов за счет упрощения дистанционного управления.

· Высокая выходная мощность до 100 Вт

· Широкий диапазон рабочего напряжения ±40 В

· Отсутствие шума включения/выключения

· It has short circuit protection

· DMOS power stage

· Thermal shutdown

· Built in muting function

· Low noise

Symbol	Parameter
V S	MAX напряжение питания	± 50V
I O
I O0313	Max Output peak current	10 A
P tot	Power dissipation	50 W
T op	Максимальный диапазон рабочей температуры окружающей среды	от 0 до 70 ℃
T stg Температура хранения и 10005	150 ℃
I b	Input bias current	500 nA



Working principle of TDA7294

Input resistor is подключен к неинвертирующему терминалу; на инвертирующем выводе подключен еще один резистор. Другой резистор, который в качестве обратной связи подключен между выходной и инвертирующей клеммами и определяет коэффициент усиления контура усилителя. На терминале отключения звука параллельно подключены регистратор и конденсатор, которые используются для определения постоянной времени отключения звука.



Применение TDA7294

Он в основном используется в цепях компонентов, которые требуют усиления для обеспечения высокой эффективности и большой мощности.

Мостовая прикладная схема – два TDA7294 управляют выходным сигналом, значение нагрузки для данной конфигурации должно быть не менее 8 Ом. Преимущества усилителя мостовой конфигурации заключаются в высокой мощности при низком напряжении и большой выходной мощности даже при высоком значении нагрузки (8 Ом).

Другими приложениями для TDA7294 являются HI-FI, сабвуфер, аудиоусилитель класса AB и многие другие приложения, связанные со звуком 50 шт.
