Повторитель напряжения на операционном усилителе


Схема повторителя на ОУ, мощный повторитель напряжения на TDA2030

Повторитель напряжения представляет собой неинвертирующий усилитель, обладающий единичным коэффициентом усиления. Реализуется это замыканием отрицательной обратной связи и подачей полезного сигнала на неинвертирующий вход.

При таком включении операционный усилитель старается обеспечить на выходе точную копию сигнала приходящего на его вход. В каждый момент времени Uвых=Uвх, поэтому описываемая схема и называется повторителем. Схема повторителя на ОУ:

Смысл применения повторителя напряжения

Зачем же повторять то, что уже есть? Усилитель с единичным коэффициентом усиления называют также буфером или буферным каскадом. Обладая большим входным и малым выходным импедансами, повторитель, как нельзя лучше, подходит для согласования каскадов по сопротивлению.

Таким образом соблюдается главное правило схемотехники — входное сопротивление следующего каскада должно быть минимум в 3, а лучше в 10 раз больше выходного сопротивления предыдущего каскада. В таком случае сигнал не претерпевает искажений.

Параметры операционных усилителей

Современные операционные усилители обладают колоссальным входным сопротивлением. У того же дешевого и распространенного TL062 входное сопротивление составляет 1012 Ом. Для сдвоенного операционного усилителя (TL062, TL072, NE5532, LM833….) в корпусе DIP-8 или SO-8, включение по схеме повторителя показано ниже:

У операционных усилителей по мере увеличения коэффициента усиления сужается частотный диапазон и снижается верхняя передаваемая частота. Но в режиме повторителя, работая с единичным коэффициентом усиления, ОУ способен работать до максимально возможных для него частот.

Так или иначе, при выборе ОУ для повторителя, желательно иметь запас по частоте в несколько раз, лучше в 10. В таком случае можно однозначно не беспокоиться о каких либо фазовых искажения вносимых самим операционным усилителем.

При выборе микросхемы для повторителя, помимо ширины частотного диапазона, важной характеристикой является также выходной ток, который ОУ способен дать в нагрузку. Если операционный усилитель не способен обеспечить требуемый для нагрузки выходной ток, то начинаются просадки и искажения. Поэтому если речь идет о низкоомной нагрузке, для которой требуется ток более 100 мА, то с таким справится далеко не каждый операционный усилитель.

Как рассчитать величину тока, который должен обеспечивать ОУ ?

Очень просто! Допустим, что в роли нагрузки выступает резистор сопротивлением в 10 Ом. На повторитель приходит напряжение в 5 вольт, которое он должен передать нагрузке. В таком случае, применяя закон ома (I=U/R), выясняем, что для поддержания 5 вольт на резисторе операционнику требуется обеспечивать ток в 0.5 ампера. (Это грубая прикидка, но вполне применимая на практике)

Обычные ОУ не смогут справиться с такой задачей. Конечно выход можно умощнить транзистором, но тогда применение повторителя на ОУ становится менее оправданным.

Для таких целей предлагается использовать TDA2030, TDA2040 или TDA2050 включенных по схеме повторителя. Микросхемы представляют собой уже готовые, умощненые транзисторами, операционные усилители, которые между собой отличаются максимальной выходной мощность.

TDA2030 как повторитель напряжения

Для примера рассмотрим микросхему TDA2030, т.к. две другие являются её более мощными собратья. Исходно микросхема разрабатывалась и применяется в усилителях звука. Подавляющее большинство бытовых усилителей, особенно систем 2.1 и 5.1 построено на этой микросхеме. Что логично и понятно — микросхема дешевая и при этом обладает хорошими характеристиками.

Микросхема реализована в пяти-выводном корпусе и требует минимум деталей для работы. При включении по схеме повторителя для нормальной работы требуются только конденсаторы по питанию. Лучше оставить еще и резистор по входу для привязки входа к земле по постоянному напряжению, хотя и он не обязателен.

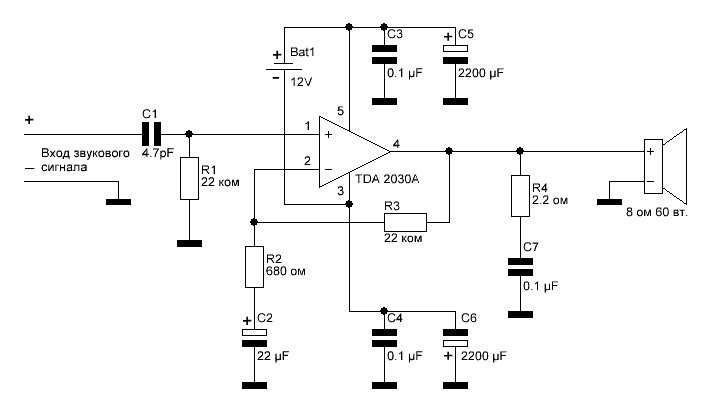

Стандартная схема включения микросхемы в качестве усилителя звуковой частоты:

В штатном включении микросхемы (показанном выше), предлагаемом дата шитом, коэффициент усиления задается около 20. При этом полоса рабочих частот ограничивается тем же дата шитом в 140кГц. Однако при работе по схеме повторителя напряжения с единичным коэффициентом усиления микросхема может работать до частот в 0,5…1 МГц. По крайней мере микросхема отлично себя проявила, при работе на частоте 100кГц, подаваемой с генератора синусоидального сигнала на мосту Вина, для умощнения выхода которого она и была применена.

Изящно, красиво, а главное — работает. Микросхема солидно греется и желательно применять радиатор с достаточной площадью поверхности. Отлично подойдет радиатор процессора ПК. Однако тепловыделение зависит от режима работы и сопротивления нагрузки. Не рекомендуется включение микросхемы без радиатора.

В авторском варианте микросхема запитанна стабилизированным напряжением ±9Вольт для обеспечения стабильности амплитуды сигнала. Работа микросхемы предполагалась с мощностью 2-3 Ватта, по этой причине стабилизация питания выполнена на кренках 7809 и 7909, способных обеспечивать ток до 1А(при условии наличия радиаторов). Диапазон питающих напряжений для микросхемы TDA2030 составляет ±6 … ±18 Вольт.

Инвертирующий усилитель на основе операционного усилителя

Как уже отмечалось, операционные усилители в настоящее время используются в самых различных электронных устройствах. Их широко применяют как в аналоговых, так и в импульсных устройствах электроники. В то же время существуют и часто используются типовые линейные схемы на основе операционных усилителей. Такие типовые схемы должен знать каждый инженер, использующий электронные устройства. Именно такие схемы рассматриваются ниже.
Очень полезно овладеть достаточно простыми приемами ручного анализа электронных схем на основе операционных усилителей. Это значительно облегчит понимание принципа действия конкретных устройств электроники и будет способствовать получению достоверных результатов машинного анализа. Указанные приемы анализа основаны на ряде допущений, принимаемых в предположении, что используемые операционные усилители достаточно близки к идеальным. Практика расчетов показывает, что результаты, получаемые на основе допущений, имеют вполне приемлемую погрешность.

Примем следующие допущения:

  • Входное сопротивление операционного усилителя равно бесконечности, токи входных электродов равны нулю (Rвх → ∞, i+ = i−).
  • Выходное сопротивление операционного усилителя равно нулю, т. е. операционный усилитель со стороны выхода является идеальным источником напряжения (Rвых = 0).
  • Коэффициент усиления по напряжению (коэффициент усиления дифференциального сигнала) равен бесконечности, а дифференциальный сигнал в режиме усиления равен нулю (при этом не допускается закорачивания выводов операционного усилителя).
  • В режиме насыщения напряжение на выходе равно по модулю напряжению питания, а знак определяется полярностью входного напряжения. Полезно обратить внимание на тот факт, что в режиме насыщения дифференциальный сигнал нельзя всегда считать равным нулю.
  • Синфазный сигнал не действует на операционный усилитель.
  • напряжение смещения нуля равно нулю.

Рассмотрим схему инвертирующего усилителя (рис. 2.25), из которой видно, что в ней действует параллельная обратная связь по напряжению.

Так как i− = 0, то в соответствии с первым законом Кирхгофа i1 = i2.

Предположим, что операционный усилитель работает в режиме усиления, тогда uдиф = 0. В соответствии с этим на основании второго закона Кирхгофа получим i1 = uвх/ R1i2 = − uвых/ R2

Учитывая, что i1 = i2, получаем uвых= −uвх· R2 / R1

Таким образом, инвертирующий усилитель характеризуется коэффициентом усиления по напряжению, равным Кu= −R2/R1

Например, если R1= 1кОм,R2=10 кОм, тогда uвых= − 10 ·uвх

Для уменьшения влияния входных токов операционного усилителя на выходное напряжение в цепь неинвертирующего входа включают резистор с сопротивлением R3 (рис. 2.26), которое определяется из выражения R3=R1//R2=R1·R2/ (R1+R2)

Входное сопротивление инвертирующего усилителя на низких частотах значительно ниже собственного входного сопротивления операционного усилителя. Это полностью соответствует сделанному раннее выводу о том, что параллельная отрицательная обратная связь, имеющая место в схеме, уменьшает входное сопротивление. Учитывая, что uдиф~ 0, легко заметить, что иходное сопротивление усилителя на низких частотах приблизительно равно R1.

Выходное сопротивление инвертирующего усилителя на низких частотах Rвых.ос существенно меньше выходного сопротивления на низких частотах Rвых собственно операционного усилителя. Это является следствием действия отрицательной обратной связи по напряжению.

Можно показать, что Rвых.ос = Rвых / ( 1 + К ·R1/R2) где К — коэффициент усиления по напряжению операционного усилителя.

Смысл применения повторителя напряжения

Зачем же повторять то, что уже есть? Усилитель с единичным коэффициентом усиления называют также буфером или буферным каскадом. Обладая большим входным и малым выходным импедансами, повторитель, как нельзя лучше, подходит для согласования каскадов по сопротивлению.

Таким образом соблюдается главное правило схемотехники — входное сопротивление следующего каскада должно быть минимум в 3, а лучше в 10 раз больше выходного сопротивления предыдущего каскада. В таком случае сигнал не претерпевает искажений.

Повторитель напряжения

Первая схема, о которой я расскажу, является схема усилителя с единичным усилением (единичный усилитель) или так называемый повторитель напряжения

. Схема данного усилителя показана ниже

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Усилитель с единичным усилением (повторитель напряжения).

Данная схема представляет собой модификацию неинвертирующего усилителя, отличие состоит в том, что отсутствуют резистор обратной связи и резистор на инвертирующем входе. Таким образом, напряжение с выхода ОУ полностью поступает на инвертирующий вход ОУ, а, следовательно, коэффициент передачи обратной связи равен единице (β = 1).

Как известно, входное сопротивление ОУ с обратной связью определяется следующим выражением

  • где RBX – входное сопротивление ОУ без ОС,
  • β – коэффициент передачи цепи ОС,
  • К – коэффициент усиления ОУ без ОС.

Тогда для повторителя напряжения входное сопротивление будет иметь вид

Выходное сопротивление ОУ с обратной связью представляет собой следующее выражение

  • где RBЫX – входное сопротивление ОУ без ОС,
  • β – коэффициент передачи цепи ОС,
  • К – коэффициент усиления ОУ без ОС.

Так как у повторителя напряжения коэффициент передачи обратной связи равен единице (β = 1), то выходное сопротивление будет иметь следующий вид

Как рассчитать величину тока, который должен обеспечивать ОУ ?

Очень просто! Допустим, что в роли нагрузки выступает резистор сопротивлением в 10 Ом. На повторитель приходит напряжение в 5 вольт, которое он должен передать нагрузке. В таком случае, применяя закон ома (I=U/R), выясняем, что для поддержания 5 вольт на резисторе операционнику требуется обеспечивать ток в 0.5 ампера. (Это грубая прикидка, но вполне применимая на практике)

Обычные ОУ не смогут справиться с такой задачей. Конечно выход можно умощнить транзистором, но тогда применение повторителя на ОУ становится менее оправданным.

Для таких целей предлагается использовать TDA2030, TDA2040 или TDA2050 включенных по схеме повторителя. Микросхемы представляют собой уже готовые, умощненые транзисторами, операционные усилители, которые между собой отличаются максимальной выходной мощность.

Пример расчёта неинвертирующего усилителя

Рассчитаем неинвертирующий усилитель, который должен обеспечить коэффициент усиления К = 10. В качестве ОУ применим К157УД2, имеющий следующие параметры: коэффициент усиления (на частоте 1 кГц) К = 1800 (65 дБ), входное сопротивление RBX.ОУ = 500 кОм, выходное сопротивление RBЫX.ОУ = 300 Ом, напряжение смещения UCM = 10 мВ, входной ток IВХ ≤ 500 нА. Входной сигнал имеет уровень UВХ = 40 мВ.

Определение сопротивлений R1,R2. Величина сопротивления R1 не должна значительно влиять на входное напряжение, то есть падение напряжения на нём не должна превышать 0,1UВХ, тогда величина сопротивления составит

Примем R1 = 8,2 кОм.

Примем R2 = 75 кОм.

Рассчитаем параметры неинвертирующего усилителя:

входное сопротивление RBX

выходное сопротивление RBЫX

смещение уровня постоянной составляющей составит

Схема повторителя на ОУ, мощный повторитель напряжения на TDA2030

Повторитель напряжения представляет собой неинвертирующий усилитель, обладающий единичным коэффициентом усиления. Реализуется это замыканием отрицательной обратной связи и подачей полезного сигнала на неинвертирующий вход.

При таком включении операционный усилитель старается обеспечить на выходе точную копию сигнала приходящего на его вход. В каждый момент времени Uвых=Uвх, поэтому описываемая схема и называется повторителем. Схема повторителя на ОУ:

Содержание статьи

  1. Смысл применения повторителя напряжения
  2. Параметры операционных усилителей
  3. Как рассчитать величину тока, который должен обеспечивать ОУ ?
  4. TDA2030 как повторитель напряжения
  5. Заключение

Смысл применения повторителя напряжения

Зачем же повторять то, что уже есть? Усилитель с единичным коэффициентом усиления называют также буфером или буферным каскадом. Обладая большим входным и малым выходным импедансами, повторитель, как нельзя лучше, подходит для согласования каскадов по сопротивлению.

Таким образом соблюдается главное правило схемотехники — входное сопротивление следующего каскада должно быть минимум в 3, а лучше в 10 раз больше выходного сопротивления предыдущего каскада. В таком случае сигнал не претерпевает искажений.

Параметры операционных усилителей

Современные операционные усилители обладают колоссальным входным сопротивлением. У того же дешевого и распространенного TL062 входное сопротивление составляет 1012 Ом. Для сдвоенного операционного усилителя (TL062, TL072, NE5532, LM833….) в корпусе DIP-8 или SO-8, включение по схеме повторителя показано ниже:

У операционных усилителей по мере увеличения коэффициента усиления сужается частотный диапазон и снижается верхняя передаваемая частота. Но в режиме повторителя, работая с единичным коэффициентом усиления, ОУ способен работать до максимально возможных для него частот.

Так или иначе, при выборе ОУ для повторителя, желательно иметь запас по частоте в несколько раз, лучше в 10. В таком случае можно однозначно не беспокоиться о каких либо фазовых искажения вносимых самим операционным усилителем.

При выборе микросхемы для повторителя, помимо ширины частотного диапазона, важной характеристикой является также выходной ток, который ОУ способен дать в нагрузку. Если операционный усилитель не способен обеспечить требуемый для нагрузки выходной ток, то начинаются просадки и искажения. Поэтому если речь идет о низкоомной нагрузке, для которой требуется ток более 100 мА, то с таким справится далеко не каждый операционный усилитель.

Как рассчитать величину тока, который должен обеспечивать ОУ ?

Очень просто! Допустим, что в роли нагрузки выступает резистор сопротивлением в 10 Ом. На повторитель приходит напряжение в 5 вольт, которое он должен передать нагрузке. В таком случае, применяя закон ома (I=U/R), выясняем, что для поддержания 5 вольт на резисторе операционнику требуется обеспечивать ток в 0.5 ампера. (Это грубая прикидка, но вполне применимая на практике)

Обычные ОУ не смогут справиться с такой задачей. Конечно выход можно умощнить транзистором, но тогда применение повторителя на ОУ становится менее оправданным.

Для таких целей предлагается использовать TDA2030, TDA2040 или TDA2050 включенных по схеме повторителя. Микросхемы представляют собой уже готовые, умощненые транзисторами, операционные усилители, которые между собой отличаются максимальной выходной мощность.

TDA2030 как повторитель напряжения

Для примера рассмотрим микросхему TDA2030, т.к. две другие являются её более мощными собратья. Исходно микросхема разрабатывалась и применяется в усилителях звука. Подавляющее большинство бытовых усилителей, особенно систем 2.1 и 5.1 построено на этой микросхеме. Что логично и понятно — микросхема дешевая и при этом обладает хорошими характеристиками.

Микросхема реализована в пяти-выводном корпусе и требует минимум деталей для работы. При включении по схеме повторителя для нормальной работы требуются только конденсаторы по питанию. Лучше оставить еще и резистор по входу для привязки входа к земле по постоянному напряжению, хотя и он не обязателен.

Стандартная схема включения микросхемы в качестве усилителя звуковой частоты:

В штатном включении микросхемы (показанном выше), предлагаемом дата шитом, коэффициент усиления задается около 20. При этом полоса рабочих частот ограничивается тем же дата шитом в 140кГц. Однако при работе по схеме повторителя напряжения с единичным коэффициентом усиления микросхема может работать до частот в 0,5…1 МГц. По крайней мере микросхема отлично себя проявила, при работе на частоте 100кГц, подаваемой с генератора синусоидального сигнала на мосту Вина, для умощнения выхода которого она и была применена.

Изящно, красиво, а главное — работает. Микросхема солидно греется и желательно применять радиатор с достаточной площадью поверхности. Отлично подойдет радиатор процессора ПК. Однако тепловыделение зависит от режима работы и сопротивления нагрузки. Не рекомендуется включение микросхемы без радиатора.

В авторском варианте микросхема запитанна стабилизированным напряжением ±9Вольт для обеспечения стабильности амплитуды сигнала. Работа микросхемы предполагалась с мощностью 2-3 Ватта, по этой причине стабилизация питания выполнена на кренках 7809 и 7909, способных обеспечивать ток до 1А(при условии наличия радиаторов). Диапазон питающих напряжений для микросхемы TDA2030 составляет  ±6 … ±18 Вольт.

Заключение

Повторитель на ОУ, пожалуй самый простой, но при этом, очень важный каскад. При разработке электронных устройств, когда незадействованным остался один из ОУ, то определенно лучше построить на нем повторитель, чем оставлять его неиспользованным. Так же повторитель напряжения можно использовать как выходной усилитель тока.

Тда2050 инвертирующее включение

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Сообщение от Zubex. Кстати есть ли смысл эти электролиты шунтировать SMD конденсторами по 0,1 мкф? Сообщение от М. Вот буферок туда добавить и ЛМ на выход поставить,было бы весьма неплохо.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Усилитель на LM1875T
  • Где купить TDA2050
  • Мостовые усилители мощности
  • Форум самодельщиков: Усилители — Форум самодельщиков
  • Усилитель стоунколд
  • Интегральные усилители для самостоятельной сборки
  • Полезности
  • Мостовые усилители мощности

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок №24. Операционный усилитель.

Усилитель на LM1875T


Форумы Новые сообщения Поиск сообщений. Что нового? Новые сообщения Последняя активность. Радио Рекорд. Вход Регистрация. Искать только в заголовках. Поиск Расширенный поиск Новые сообщения. Поиск сообщений. Чтобы полноценно использовать наш сайт, включите JavaScript в своём браузере.

Сверхлинейные композитные усилители. Автор темы Sagittarius Дата начала 20 Мар Теги lt lt композитный усилитель сверхлинейный усилитель усилитель для наушников усилитель мощности. Назад Перейти к странице. First Назад 16 из 16 Перейти к странице. MakarOFF Старожил.

Для предварительных усилителей или темброблоков нормальный вариант выходит. Как бы это оформить покрасивее? Sagittarius написал а :. Sagittarius Старовер.

Спасибо, она у меня тоже имеется. Страницей ранее была модель с графиками и описанием:. Непонятно, зачем она там. Дело в том, что хорошо скорректированный усилитель с тройным ОК на выходе в ней не нуждается, а вот нагрузку она для ВК и УН создаёт и усиление режет, как раз на тех частотах, где это совсем не нужно.

LR — опция — одна из возможностей решить имеющуюся проблему неправильно спроектированного и собранного усилителя либо дополнительная защита от возможного возникновения проблемы и при проектировании и симуляции нужно учитывать возможность ее установки под проблемой я понимаю возбуждение ВК на высоких частотах правильно?

Выше как раз иллюстрировалось моделями влияние этого полюса на устойчивость УМ. Войдите или зарегистрируйтесь для ответа. Сверху Снизу.


Где купить TDA2050

Цены TDA Группировка по Поставщику. Сортировка по Цене. Мастер Кит. Владелец ТМ. Электродеталь- Поставка. РИВ Электроникс.

В нее входят два инвертирующих и два неинвертирующих как двухканальный УМЗЧ в мостовом включении с максимальной . При использовании TDA оптимальное сопротивление нагрузки равно 8 Ом.

Мостовые усилители мощности

В Интернет-обзорах утверждается, что эти колонки имеют деревянный корпус, но на самом деле каждая колонка выполнена в …. Данный блок питания обладает следующими достоинствами: — Защита от перегрузок и короткого замыкания как в первичной обмотке импульсного трансформатор, так и во вторичных цепях питания. Отличием от всех остальных схемных реализаций данный вариант усилителя позволяет использовать как неинвертирующее включение, так и инвертирующее. Кроме этого в усилитель введен регулятор, который позволяет плавно переходить из типового режима работы в режим источника тока управляемого …. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr. Обратная связь. В Интернет-обзорах утверждается, что эти колонки имеют деревянный корпус, но на самом деле каждая колонка выполнена в … Читать далее.

Форум самодельщиков: Усилители — Форум самодельщиков

Непрерывные эксперименты и поиски новых схемных решений позволили создать весьма универсальный высококачественный усилитель мощности на базе уже «приевшейся» микросхемы. Отличием от всех остальных схемных реализаций данный вариант усилителя позволяет использовать как неинвертирующее включение, так и инвертирующее. Кроме этого в усилитель введен регулятор, который позволяет плавно переходить из типового режима работы в режим источника тока управляемого напряжением ИТУН то есть максимально согласовать усилитель с акустической системой и получить совершенно новый, более качественный звук. Широкий диапазон питающих напряжений делает возможным построение усилителя мощностью от 20 до Вт, причем при мощностях до 50 Вт у микросхемы TDA коф.

Форумы Новые сообщения Поиск сообщений.

Усилитель стоунколд

Скачать Справочник Авто-руководство. Низкочастотный громкоговоритель — сабвуфер — при этом размещают в отдельном корпусе, что позволяет значительно уменьшить габариты АС левого и правого каналов- Для подобного рода конструкций и предназначен описываемый здесь усилитель с общей номинальной мощностью около 20 Вт. К особенностям мультимедийного комплекса можно отнести относительно небольшие размеры видеомонитора и соответствующие им габариты акустической системы, размещаемой, как правило, в непосредственной близости от слушателя. В связи с этим максимальная мощность усилителей для такой АС обычно не превышает Близость расположения мультимедийной акустической системы нередко ограничивает ее допустимые размеры, поэтому здесь распространено размещение низкочастотной головки в одном общем корпусе — сабвуфере, а стереофонические громкоговорители выступают здесь в роли «сателлитов».

Интегральные усилители для самостоятельной сборки

Известен класс усилителей, называемых мостовыми, в которых незаземленная нагрузка подключается к выходам усилителя с противофазными выходными сигналами. К достоинствам таких схем можно отнести учетверенную максимальную выходную мощность при том же напряжении питания, по сравнению с усилителями мощности с одиночным выходом и заземленной нагрузкой. Кроме того такие схемы создают симметричные токовые пульсации по цепям питания с удвоенной частотой сигнала, что упрощает построение источников питания соответствующей мощности , исключая возможные условия появления перекосов выходных двуполярных напряжений. Это актуально для усилителей типа УПТ и не только. Кроме того мостовые усилители не вызывают появление сильноточных сигнальных токов по «общему» проводу, что намного улучшает совместимость узлов в многоканальной например, стерео аппаратуре. Мостовые схемы усилителей встречаются и в некоторых рекомендациях по применению микросхем-усилителей мощности.

Amps sat: LM sub: TDA driver sat: tweeter blaupunkt + mid LG sub Помимо, инвертирующего включения с буфером на входе, я применил.

Полезности

Высочайшая термостабильность даже при работе на полную мощность. Выходные транзисторы работают в классе В, поэтому не подвержены саморазогреву. С тех пор стало очевидно, что без оригинала статьи [2], с которого и была скомпилирована [1], дальнейшее усовершенствование усилителя Гумеля превратится в вытаскивание гланд через … ну вы меня поняли. Статью эту удалось найти.

Мостовые усилители мощности

В результате этого, в теме отыскать вопрос на свой ответ в принципе невозможно. Первая часть фака будет посвящена вопросам про блок питания. Подскажите схему блока питания для усилителя. Если вы собираете усилитель на однополярном питании по однополярной схеме , то схема блока питания будет выглядеть вот так:. Перечень элементов:.

Switch to English регистрация.

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор R2-D2 Кабинет Юрия yooree. Автор advonik Полупроводниковые. Автор R2-D2 Спроси совет. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Установка его в Москвич.


Усилитель

— Искажения в цепи TDA2030

Спросил

Изменено 3 года, 7 месяцев назад

Просмотрено 8k раз

\$\начало группы\$

Посмотрел у друга гитарный усилитель, который не работал, проблема была явно (потому что он отвалился) в сломанной микросхеме (TDA2030AC).

После замены усилитель снова заработал, но при проведении измерений я сделал короткое замыкание и сжег его.

Когда я снова заменил TDA2030AC, звук был очень мягким и искаженным. Я проверил таблицу данных, и схема немного отличается от рекомендуемой реализации. Значения некоторых резисторов и конденсаторов различаются, но это неинвертирующая конфигурация с двойным питанием.

Странно то, что при контакте между контактами 2 и 3 пальцами звук звучит нормально. И то же самое происходит с резистором от 100 до 500 кОм (см. красную линию на моей диаграмме). Даже если это решение сработает, я хотел бы понять, что происходит, и есть ли вероятность того, что другая часть схемы повреждена.

Вот схема (исключая выпрямитель и предусилитель):

А это эталонная схема: http://www.hestore.hu/files/TDA2030.pdf (Рисунок 13: типичный усилитель с раздельным блок питания)

Буду признателен за разъяснения, спасибо.

РЕДАКТИРОВАТЬ : обновлена ​​принципиальная схема.

  • усилитель
  • схема анализа
  • интегральная схема
  • искажение

\$\конечная группа\$

2

\$\начало группы\$

Проблема с вашим эскизом заключается в том, что для контакта 2 отсутствует путь постоянного тока. Любой небольшой ток смещения на контакте 2 или на выходе из него будет заряжать конденсатор емкостью 22 мкФ, переводя напряжение на контакт 2 либо на положительную, либо на отрицательную шину.

Поскольку вы обнаружили, что проблему можно решить, потянув контакт 2 на низкий уровень, кажется, что конденсатор емкостью 22 мкФ заряжается в направлении V+. В этом случае усилитель будет работать в режиме насыщения и, вероятно, будут усиливаться только отрицательные полупериоды музыки (?).

Рис. 1. Пример указания по применению. Обратите внимание на резистор обратной связи, обеспечивающий путь разряда постоянного тока от конденсатора контакта 2.

В примечаниях по применению показан резистор обратной связи для инвертирующего входа, контакт 2. Он также действует как разрядник постоянного тока для конденсатора.

\$\конечная группа\$

3

\$\начало группы\$

Спасибо за ответы, проблема заключалась в том, что между контактом 2 и землей было небольшое положительное постоянное напряжение, которое мгновенно заряжало конденсатор (я не уверен, как это исправить, поэтому я просто добавил упомянутый резистор).

Но разряда для этого конденсатора раньше не было (даже если бы он должен был быть), и он работал, поэтому я полагаю, что в то время напряжения не было.

Кроме того, разряд должен был иметь отрицательное смещение. При подключении к земле он работал, но звук был не так хорош.

\$\конечная группа\$

\$\начало группы\$

Да, все дело в обратном пути постоянного тока — предыдущий плакат (транзистор) прав. Не существует правильного способа проектирования схемы операционного усилителя без обратного пути постоянного тока для небольших, но важных поляризующих токов на входах (в некоторых случаях наноампер). Обычной практикой является соединение входов с землей с использованием больших резисторов. Всякий раз, когда этого не делается, вы можете предположить, что они делали предположение, что конденсаторы, которые они будут использовать, наверняка имеют некоторую утечку постоянного тока — порядка указанных наноампер, так что все хорошо, верно? Неправильный! Наличие резистора, привязанного к земле, является единственным безопасным и надежным способом узнать, что ваши поляризующие токи для входов операционного усилителя чисты и имеют адекватное значение. Гитарные усилители в целом представляют собой … особый случай. -fi качество от них, почти все идет с некоторыми менее уважаемыми производителями или даже некоторыми известными брендами для их недорогих продуктов. Так что поместите этот резистор туда, потому что он там принадлежит.

Вы говорите, что ссылка на землю звучит хуже? пожалуйста, проверьте следующее — 1) пайку резистора обратной связи 2) подключение динамика. В исходной схеме БЫЛ исходный путь к земле — in2, r1, через динамик, к земле. Возможно, каким-то образом сопротивление постоянному току этого пути увеличилось. Если все соединения проверены (выключено, отсоединено, колпачки сняты с помощью изолированной отвертки…используйте диапазон сопротивления цифрового мультиметра ТОЛЬКО после разрядки колпачков и отключения прибора и всех входов!) коррозия и т. д., возможно, чип, который вы заменили, имел более высокий поляризующий ток … короче говоря, нет ничего плохого в том, чтобы ссылаться на вход на -V, если это звучит лучше. В конце концов, это аудио. Резистор с большим сопротивлением, малые токи, все солнечно.

\$\конечная группа\$

\$\начало группы\$

Ну… первое, что я заметил в вашей схеме, это то, что резистор на выводе 4 к конденсатору 47 нФ должен быть резистором ниже 10 Ом. Следующее, что вам нужно снова заменить микросхему, потому что резистор между контактами 2 и 3 не является естественным, контакт 2 должен иметь 0 вольт по отношению к земле, когда сигнал не подается. Мы всегда должны использовать подтягивающий резистор от контакта 1 к земле (22 кОм в порядке), но контакт 2 получает 0 вольт от резистора между контактами 2 и 4, когда сигнал не подается. Поэтому я предлагаю вам шунтировать конденсатор на выводе 2, чтобы увидеть, решена ли проблема или нет, если решена, проверьте качество звука, удовлетворительно оно или нет. Вы также можете проверить напряжение на контакте 4 относительно земли после замыкания контактов 1 и 2 на землю, если есть какое-либо ненулевое напряжение, замените микросхему.

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Схема

tda2030 — AmplifierCircuits.com

TDA2030 общее описание:

    Хотя на рынке представлен ряд гибридных модулей вывода, очень немногие из них сочетают в себе компактность, разумную цену и хорошую производительность. Одним из этих немногих является SGS, используемый в данном усилителе. Конструкция усилителя проста: мощный операционный усилитель, за которым следуют два выходных транзистора. Звуковой сигнал подается на неинвертирующий вход мощного ОУ IC1 TDA2030 через гнездо К1 и конденсатор С1. Ток питания микросхемы изменяется в зависимости от входного сигнала. Следовательно, падение напряжения на резисторах R6, R7, R8 и R9 будет одинаковым.так как они находятся в линиях питания операционного усилителя. Пока ток ниже примерно 1 А, падение напряжения на резисторах будет недостаточным для включения транзисторов Т1 и Т2. Это означает, что выходная мощность до 2 Вт на 4 Ом полностью обеспечивается операционным усилителем. Как только выходной ток превышает уровень 1 А, транзисторы включаются и вносят свой вклад в выходную мощность.

При малом входном сигнале ток покоя через транзистор отсутствует, но есть через операционный усилитель. Таким образом, проблемы кроссовера устранены. Поскольку ИС также обеспечивает тепловую компенсацию, обеспечивается стабильность рабочей точки.

Напряжение питания может находиться в диапазоне от 12 В до абсолютного максимума 44 В. Конструкция усилителя на печатной плате должна быть простой. Транзисторы, а также микросхема должны быть установлены изолированно на радиаторе мощностью около 2 кВт. Используйте большое количество теплопроводной пасты. Линия питания должна быть защищена предохранителем на 3,15 А. Вы можете использовать BD911, BD912 для T1 и T2.

TDA2030 Технические данные:

  • Напряжение питания – 44 В
  • Максимальная мощность — 22 Вт на 8 Ом
  • Максимальная мощность — 44 Вт на 4 Ом

TDA2030 Схема:

Схема TDA2030

Схема печатной платы TDA2030:
Плата TDA2030 и макет

Список деталей

TDA2030:

Резисторы:

  • R1-R4 – 100 кОм
  • R5 – 8,2 кОм
  • R6 – R9 – 1,4 Ом, 1%
  • R10 – 1 Ом

Конденсаторы:

  • C1 – 470 нФ
  • C2 – 10 мкФ, 63 В, радиальный
  • C3 — 4,7 мкФ, 63 В, радиальный
  • С4,С5,С7 – 220 нФ
  • C6 – 2200 мкФ, 50 В, радиальный
  • C8 – 100 мкФ, 50 В, радиальный

Полупроводники:

  • D1, D2 – 1N4001
  • Т1 – БД712
  • Т2 – BD711
  • IC1 – TDA2030
Техническое описание для TDA2030:

 Загрузить

Поиски, связанные с TDA2030

Схема TDA2030,


TDA2030 Сводка питания,
TDA2030 Схема усилителя субвуфера,
TDA2030,
TDA2030 IC,
Цена. /11/tda2030-audio-amplifier-1-x40w.html
через IFTTT

схемы усилителя Аудиоусилитель TDA2030 1 x 40 Вт Оставить комментарий 2 минуты

TDA2030 общее описание:

    Хотя на рынке представлен ряд гибридных модулей вывода, очень немногие из них сочетают в себе компактность, разумную цену и хорошую производительность. Одним из этих немногих является SGS, используемый в данном усилителе. Конструкция усилителя проста: мощный операционный усилитель, за которым следуют два выходных транзистора. Звуковой сигнал подается на неинвертирующий вход мощного ОУ IC1 TDA2030 через гнездо К1 и конденсатор С1. Ток питания микросхемы изменяется в зависимости от входного сигнала. Следовательно, падение напряжения на резисторах R6, R7, R8 и R9 будет одинаковым.так как они находятся в линиях питания операционного усилителя. Пока ток ниже примерно 1 А, падение напряжения на резисторах будет недостаточным для включения транзисторов Т1 и Т2. Это означает, что выходная мощность до 2 Вт на 4 Ом полностью обеспечивается операционным усилителем. Как только выходной ток превышает уровень 1 А, транзисторы включаются и вносят свой вклад в выходную мощность.

При малом входном сигнале ток покоя через транзистор отсутствует, но есть через операционный усилитель. Таким образом, проблемы кроссовера устранены. Поскольку ИС также обеспечивает тепловую компенсацию, обеспечивается стабильность рабочей точки.

Напряжение питания может находиться в диапазоне от 12 В до абсолютного максимума 44 В. Конструкция усилителя на печатной плате должна быть простой. Транзисторы, а также микросхема должны быть установлены изолированно на радиаторе мощностью около 2 кВт. Используйте большое количество теплопроводной пасты. Линия питания должна быть защищена предохранителем на 3,15 А. Вы можете использовать BD911, BD912 для T1 и T2.

TDA2030 Технические данные:

  • Напряжение питания – 44 В
  • Максимальная мощность — 22 Вт на 8 Ом
  • Максимальная мощность — 44 Вт на 4 Ом

TDA2030 Схема:

Схема TDA2030

Схема печатной платы TDA2030:
Плата TDA2030 и макет

Список деталей

TDA2030:

Резисторы:

  • R1-R4 – 100 кОм
  • R5 – 8,2 кОм
  • R6 – R9 – 1,4 Ом, 1%
  • R10 – 1 Ом

Конденсаторы:

  • C1 – 470 нФ
  • C2 – 10 мкФ, 63 В, радиальный
  • C3 — 4,7 мкФ, 63 В, радиальный
  • С4,С5,С7 – 220 нФ
  • C6 – 2200 мкФ, 50 В, радиальный
  • C8 – 100 мкФ, 50 В, радиальный

Полупроводники:

  • D1, D2 – 1N4001
  • Т1 – БД712
  • Т2 – BD711
  • IC1 – TDA2030
Техническое описание для TDA2030:

 Загрузить

Поиски, связанные с TDA2030

Схема TDA2030,


TDA2030 Сводка питания,
TDA2030 Схема усилителя субвуфера,
TDA2030,
TDA2030 IC,
Цена. /11/tda2030-audio-amplifier-1-x40w.html
через IFTTT

схемы усилителя Аудиоусилитель TDA2030 1 x 40 Вт Оставить комментарий 2 минуты

Замена пары TDA2030 для увеличения мощности

sivan_and
Участник

#1
