Маркировка SMD

Логин или эл. Запомнить меня. Повторите пароль. Введите цифры и буквы. Сколько ножек stm32fc6? Ваш e-mail. Войти Регистрация Восстановление пароля Логин или эл. Ваш e-mail Получить ссылку на изменение пароля. Очень часто не хватает мукулатуры документации по SMD компонентам Surface Mount Device — самые маленькие детали компоненты поверхностого монтажа , отличать их на глаз, по цвету и запаху по внешним признакам крайне сложно и из за их размеров невозможно нанести полную маркировку.

Этот справочник значительно облегчает поиск маркировки по кодовой маркировке, есть сортировка по полям, предпросмотр цоколевки, краткое описание и производитель. Скачивать даташиты можно только зарегистрированным пользователям, регистрация у них платная, нужно купить у них компакт диск со справочником vrt-dvd или оформить подписку.

Также после регистрации будет доступен фильтр поисковика и поиск аналогов. Также там есть магазин. Здесь обзор какие кнопки зачем нужны. Интерактивная помощь. Для удобства можно прикрутить как поисковую систему к браузеру. Я обычно этой штукой пользуюсь: www. Знакомая прога: Нравится, что у её автора ещё есть дополнения разные, типо этого: play.

Кодовая маркировка SMD корпусов. Маркировка смд микросхем

В общем, термин SMD от англ. SMT технология от англ. SMD резисторы — это миниатюрные резисторы , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем. Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора.

Маркировка SMD резисторов, размеры, онлайн калькулятор Эта система маркировки состоит из трех элементов: две цифры.

Корпуса и маркировка SMD диодов и стабилитронов

Маркировочные коды SMD — элементов. Обозначения фирм. В связи с возникающей потребностью многих радиолюбителей разобраться в маркировке SMD-элементов и освоить применение в своих радиолюбительских конструкциях мы родолжаем вас знакомить с различной маркировкой наносимых на них, так как номенклатура выпускаемых полупроводниковых SMD-приборов довольно широка, и оценивается в настоящее время величиной более 10 тысяч типов. Для их неповторяющейся маркировки требуется как минимум трехсимвольный код, включающий в себя 10 цифр и 26 латинских букв. Фирмы, освоившие технологию SMD раньше других, используют преимущественно двухсимвольную маркировку Siemens, Motorola. Более предусмотрительными оказались те фирмы, которые применяют трех или четырехсимвольный код Maxim Integrated Product, Texas Instruments. Разрешающая способность современного оборудования позволяет размещать до 8 знаков на площади 4 мм 2 Pan Jit. Для того чтобы разглядеть подобную миниатюру, обычно пользуются инструментом Шерлока Холмса — увеличительной лупой или микроскопом с подсветкой. Фирма Hewlett Packard кроме лазерной маркировки практикует также трафаретную печать символов белой краской, но это скорее исключение, чем правило. К слову сказать, цветовая идентификация не получила в SMD широкого распространения — слишком малы размеры элементов, легко ошибиться, особенно при внешнем искусственном освещении.

Маркировка SMD радиокомпонентов

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Сортировка по кодам задана с приоритетом цифр перед буквами, следовательно код расположен раньше, чем код 64S и 6A, А1 после 9А. Ниже приведен конкретный пример.

Размеры корпусов плоских SMD-резисторов стандартизированы и делятся на типоразмеры.

Поиск SMD компонентов по маркировке

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Урок 6 — SMD компоненты

Кодовое обозначение SMD приборов в копусе sot — Скачать бесплатно схемы,электронные книги ebook по радиоэлектронике, схемы для начинающих, радиотехника для начинающих схемы ТВ бесплатно, схемы управления, радиоустройств блоков питания, схемы усилителей мощности. Справочники радиолюбителя, справочники микросхемы справочники электронных компонентов — диоды, тиристоры, транзисторы, конденсаторы, datasheet электронных компонентов. Для содержимого этой страницы требуется более новая версия Adobe Flash Player. Скачать бесплатно книги цветовая и кодовая маркировка современных радиоэлементов. Радиодетали, приборы, диски, литература почтой.

Размеры корпусов плоских SMD-резисторов стандартизированы и делятся на Кодовое обозначение типоразмера и соответствующая длина и ширина элемента. . Так как толщина элемента не включена в кодировку размера.

Калькулятор маркировки SMD-резисторов

Типы миниатюрных SMD-компонентов, коварно закодированные производителями трехсимвольной и двухсимвольной а иногда кодировка состоит из одного символа! У меня накопилось несколько ссылок на онлайновые справочники такого рода кодировки, и решил их для удобства выложить в виде отдельного обзора. В ячейках таблицы находятся ссылки на более детальную таблицу, в которой имеется наименование и назначение радиокомпонента, его производитель и даже ссылка на даташит.

SMD-маркировка, SMD CodeBook

ВИДЕО ПО ТЕМЕ: КАК ПОДОБРАТЬ ОТСУТСТВУЮЩИЕ ЭЛЕМЕНТЫ НА ПЛАТЕ

Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения.

Маркировка компонентов для монтажа на поверхность Marks of SMD-components Маркировка SMD-резисторов Marks of SMD-resistors SMD-резисторы типоразмера не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Размеры SMD-резисторов

Конденсаторы обозначение SMD. Несмотря на большое количество стандартов, регламентирующих требования к корпусам электронных компонентов, многие фирмы выпускают элементы в корпусах не соответствующих международным стандартам. Также встречаются ситуации, когда корпус, имеющий стандартные размеры у фирмы имеет другое название. Внешне многие корпуса очень похожи друг на друга, а для идентификации прибора необходимо знать не только маркировку, но и тип корпуса. Возможны ситуации, когда в один и тот же корпус фирмы-производители под одной и той же маркировкой помещают разные приборы Путаница существует не только с маркировкой, но и цоколевкой корпусов. Не лучше ситуация и с пассивными компонентами для поверхностного монтажа.

SMD компоненты

Логин или эл. Запомнить меня. Повторите пароль. Введите цифры и буквы.

Smd код микросхем расшифровка таблица. Справочник на SMD компоненты

Справочники по SMD

SMD — Абривиатура из английского языка, от

Surface Mounted Device — Устройство монтируемое на поверхность, т.е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности. Применение SMD компонентов позволяет существенно уменьшить габаритыи массу любой радиолюбительской конструкции.

В справочнике находится информация на расшифровку кодов более 34 тысяч микросхем, диодов и транзисторов, даны схемы включения и реализована удобная система поиска информации

Крайне полезный справочник в библиотеке радиолюбителя, с очень понятным поиском, содержит информацию почти по всем активным радиокомпонентам микросхемам, транзисторам, диодам и другим, включая SMD.

Из-за своих очень маленьких габоритов у многих начинающих радиолюбителей возникает вопрос «Как паять SMD ?». В этой небольшой статье мы постпрались ответить на этот вопрос на практическом примере.

О SMD

Но есть и недостатки, во первых пайка SMDкомпонентов, процесс интересный и требует базовых навыков и опыта. Во вторых, если SMD используемое в многослойных печатных платах, и расположенное внутри последних, выходит из строя поменять его просто не возможно. А при демонтаже и замене поверхностных радиокомпонентов, необходимо строго соблюдать температурный режим, иначе повреждения внутренней структуры не избежать.

Внешне SMD радиоэлементы выглядят как маленькие прямоугольники с кодовым или цифровым обозначением. И только по ним и можно понять, что это: резистор, конденсатор,транзистор или микросхема. SMD компонентом в современной электроники может быть любой радиоэлемент. На очень маленьких SMD кодовое обозначение может и вовсе отсутствовать, в этом случае индифицировать элемент поможет только схема или сервисный мануал. Внеший вид печатной платы с различными SMD радиокомпонентами, представлен на рисунке ниже:

SMD (S urface M ounted D evice ), что в переводе с английского означает как «прибор, монтируемый на поверхность». В нашем случае поверхностью является печатная плата.

Вот на такие печатные платы устанавливаются SMD компоненты. SMD компоненты не вставляются в отверстия плат, они запаиваются на контактные дорожки (я их называю пятачками), которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, после того, как убраны все SMD компоненты.

В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (

от английского — удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа — SMT технологии (S urface M ount T echnology ), и конечно же без SMD компонентов. Но почему? Давайте подробнее рассмотрим этот вопрос.

Самыми важными преимуществами SMD компонентов являются, конечно же, их маленькие габариты. На фото ниже простые резисторы и SMD резисторы.

Благодаря малым габаритам, можно размещать больше SMD компонентов на единицу площади, чем простых. Следовательно возрастает плотность монтажа и в результате этого уменьшаются габариты электронного устройства. А так как вес SMD компонента в разы легче, чем вес того же самого простого компонента, то и масса радиоаппаратуры будет также во много раз легче.

SMD компоненты намного проще выпаивать, для этого нам нужна паяльная станция с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье Как правильно паять SMD . Запаивать их намного труднее, в производстве их располагают на печатной плате специальные роботы. Вручную в производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Но дорожки не влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и очень большая плотность монтажа компонентов, то и следовательно в плате будет больше слоев. Это как многослойный торт из коржей. Это означает, что печатные дорожки, связывающие SMD компоненты находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат — платы мобильных телефонов и платы компьютера или ноутбука (материнка, видеокарта, оператива). На фото ниже синяя плата — Iphone 3g, зеленая плата — материнка компа.

Все ремонтники радиоаппаратуры знают, что если перегреть плату, то она вздувается пузырем. При этом межслойное связи рвутся и плате приходит полная жопа без какого-либо восстановления. Поэтому главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится,в прямом смысле, в копейки. Короче говоря, одни плюсы:-). Но, раз есть плюсы, то должны быть и минусы… Но они очень незначительные, и нас с Вами собственно не касаются. Это дорогое оборудование и технологии при производстве и разработке SMD компонентов, а также точность температуры пайки.

Что же все таки использовать в своих конструкциях? Если у вас не дрожат руки, и Вы хотите сделать, скажем, маленького радиожучка, то выбор очевиден. Но все таки, в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы проще и удобнее. Некоторые радиолюбители используют и то и другое вперемешку;-).

Давайте рассмотрим основные SMD элементы, используемые в наших современных технологиях. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, предохранители, диоды и другие компоненты выглядят как обычные прямоугольнички.

На платах без схемы невозможно отгадать, то ли это резистор, то ли кондер то ли хрен пойми что. На крупных SMD элементах все таки ставят код или цифры, чтобы определить их характеристику и параметры. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы на устройство невозможно сказать какие это элементы.

Типоразмеры SMD компонентов могут быть разные. Это зависит от технических характеристик этих компонентов. В основном, чем больше номинал компонента, тем он больше в размерах. Вот есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот так выглядят SMD транзисторы:

Есть еще и такие виды SMD транзисторов:

Катушки индуктивности, которые обладают большим номиналом, в SMD исполнении выглядят во так:

Ну и, конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем , но я их делю в основном на две группы:

1) Микрухи, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микрухи, у которых выводы находятся под самой микрухой. Это особый класс микросхем, называется BGA (от английского Ball grid array — массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины. На фото снизу сама микра, и обратная ее сторона, состоящая из шариковых выводов. Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микрухой BGA могут быть тысячи, что значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам:-) .

Можно еще много рассказывать про SMD технологию и компоненты. В этой статейке я изложил в основном поверхностный обзор мира SMD компонентов. Каждый день разрабатываются все новые микрухи и компоненты. Меньше, тоньше, надежнее. Некоторые начинающие электронщики возмущаются мол: » Какого фига нам в школе, в универе или еще где-нибудь рассказывают про какие-то там советские транзисторы или старые советские диоды, зачем это нам надо, ведь сейчас век микроэлектроники?». Вот здесь они заблуждаются… Диод, он и в Африке диод, хоть SMD, хоть советский, разница — в габаритах. Но работать он будет точно также, как и советский. Просто знайте, что микроэлектроника — от слово «микрос», что с латинского означает «малый», но законы электроники везде одинаковы, что в большом радиоэлементе, что в малюсеньком SMD.

Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.

Рис. 1. DIP-монтаж

Но DIP-монтаж имеет очень существенные недостатки:

Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.

Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.

SMD монтаж

SMD (Surface Mounted Device) переводится с английского как «компонент, монтируемый на поверхность». SMD-компоненты также иногда называют ЧИП-компонентами.
Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом (от англ. «surface mount technology» – технология поверхностного монтажа). Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.
На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.

Рис.2. SMD-монтаж

SMD монтаж имеет неоспоримые преимущества:

Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD-резисторы

Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.

Рис. 3. ЧИП-резисторы

Типоразмеры SMD-резисторов

Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т.п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.

Рис. 4 Основные типоразмеры и параметры чип-резисторов

Маркировка SMD-резисторов

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.

Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).

Рис. 6. Керамические SMD-конденсаторы

Электролитические SMS-конденсаторы

Рис.7. Электролитические SMS-конденсаторы

Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.

SMD-транзисторы

Рис.8. SMD-транзистор

Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

SMD-диоды и SMD-светодиоды

Фотографии некоторых диодов приведены на рисунке ниже:

Рис.9. SMD-диоды и SMD-светодиоды

На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.

SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.

Установка и пайка SMD-компонентов

SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.

Smd диоды-характеристики и внешний вид, установка smd диодов

Введение

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.

Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений. Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы

SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!

Диоды Шоттки от 1 Ампера

Купить

Маркировка диода Шоттки Макс. обратное напряжение Макс. ток Имп. прямой ток Макс. прямое напряжение Максимальный обратный ток Тип корпуса диода Характеристики диода Склад Заказ SS14 40В 1А 30А 0,5В 0,5мА при 25°С и 50мА при 100°С SMA SS16 60В 1А 30А 0,7В 0,5мА при 25°С и 50мА при 100°С SMA S100 100В 1А 30А 0,85В 0,5мА при 25°С и 20мА при 100°С SMA MS120 200В 1А 30А 0,9В 0,002мА при 25°С и 20мА при 125°С SMA SR24 40В 2А 50A 0,5В 0,5 мАпри 25°С и 20мА при 100°С SMA SR26 60В 2А 50A 0,7В 0,5 мАпри 25°С и 20мА при 100°С SMA SX34 (SK34А) 40В 3А 80А 0,5В 0,2мА при 25°С и 20мА при 100°С SMA SX36 60В 3А 80А 0,75В 0,1мА при 25°С и 20мА при 100°С SMA SK34 40В 3А 100А 0,5В 0,5 мА при 25°С и 20мА при 100°С SMC MB310 (SK39 PanJit) 100В 3А 100А 0,8В 0,05мА при 25°С и 20мА при 100°С SMC MB510 (SK59 PanJit) 100В 5А 100А 0,8В 0,05мА при 25°С и 10мА при 100°С SMC SVC10120VB 120В 10А 200А 0,79В 0,010мА TO-277B

Упаковка:

Что такое SMD

Прежде всего, что означает «SMD» и откуда такое странное название? Все очень просто: это аббревиатура от английского выражения Surface Mounted Device, означающего прибор, монтируемый на поверхность.

SMD диод (слева), транзистор и светодиод для поверхностного монтажа

То есть, в отличие от обычной радиодетали, ножки которой вставляются в отверстия в печатной плате и припаиваются с другой ее стороны, smd прибор просто накладывается на контактные площадки, предусмотренные на плате, и с этой же стороны припаивается.

Фрагменты плат, собранных по smd технологии

Технология поверхностного монтажа не только позволила уменьшить габариты элементов и плотность элементов на плате, но и существенно упростила сам монтаж, с которым сегодня легко справляются роботы. Автомат прикладывает электронный компонент к нужному месту платы, разогревает это место ИК светом или лазером до температуры плавления нанесенной на площадки паяльной пасты, и монтаж элемента выполнен.

Робот для smd монтажа

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Кроме диодов

На основе p-n-переходов создан миллиард модификаций диодов. Сюда относятся варикапы, стабилитроны и даже тиристоры. Каждому семейству присущи особенности, с диодами много сходства. Видим три глобальных вида:

• устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
• стеклянные корпусы, снабженные цветовой символикой;
• SMD элементы.

Аналоги подбираются исходя из условий, указанных выше: мощность рассеяния, предельные напряжение, пропускаемый ток.

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0.3	1/10
0805	2.0 (0.08)	1. 2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1.4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5. 8 (0.07)	1

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

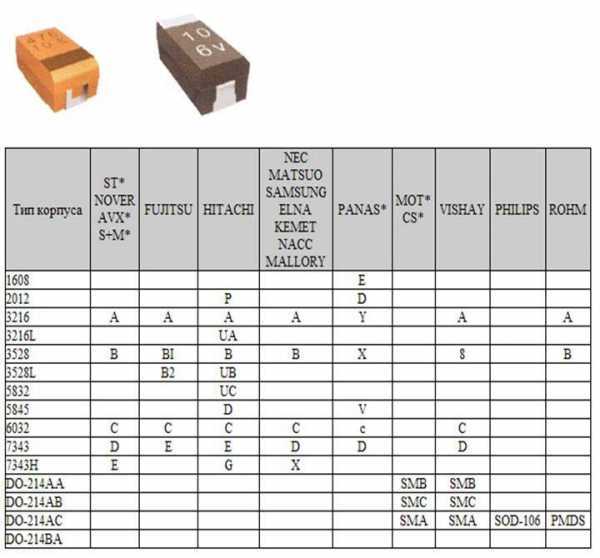

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3.2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2.8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0.42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3. 5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

smd транзисторы

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки

Размеры SMD светодиодов

Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.

Тип	Размеры, мм	Количество кристаллов	Мощность, Вт	Световой поток, Лм	Ток, мА	Температура эксплуатации, С
3528	3,5*2,8	1, 3	0,06, 0,2	0,6–5,0	20	-40 — +85
5050	5,0*1,6	3, 4	0,2 или 0,26	2–14	60 или 80	-20 — +60
5630	5,6*3,0	1	0,5	57	150	-25 — +85
5730	5,7*3,0	1, 2	0,5 или 1	50 или 158	150 или 300	-40 — +65
3014	3,0*1,4	1	0,12	9–11	30	-40 — +85
2835	2,8*3,5	1	0,2, 0,5, 1	20, 50, 100	60, 150, 300	-40 — +85

Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.

Важно! Мощность светового потока зависит от цвета светодиода. Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов

Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.

Все что нужно знать о маркировке стабилитронов

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Основные виды и размеры SMD приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.

Маркировка SMD компонентов — резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1. 0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0.3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1. 1 (0.01)	2.2 (0.02)	1/4
0204	1.4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

SMD конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3.2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2. 8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

Катушки индуктивности и дроссели SMD

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

dr>

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.

Диоды и стабилитроны в корпусе SMD

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0.42	—	JEDEC
ERD03LL	1. 6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3.5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

Транзисторы в корпусе SMD

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

Маркировка SMD компонентов

Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.

Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.

Скачать программу для расшифровки обозначения SMD деталей

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт

ЦВЕТОВАЯ МАРКИРОВКА ДИОДОВ

В основу системы обозначений положен буквенно-цифровой код, установленный отраслевым стандартом ОСТ 11 336.919-81 и базируется на ряде классификационных признаков этих приборов:

ПЕРВЫЙ ЭЛЕМЕНТ

— обозначав исходный полупроводниковый материал, на основе которого изготовлен прибор: Г(1) — для германия или его соединений; К(2) — для кремния или его соединений; А(3) — для соединений галия; И(4) — для соединений из индия.ВТОРОЙ ЭЛЕМЕНТ — буква, определяющая подкласс (или группу) приборов: Д — диоды выпрямительные и импульсные; Ц — выпрямительные столбы и блоки; В — варикапы; И — туннельные диоды; А — сверхвысокочастотные диоды: С — стабилитроны; Г — генераторы шума; Д — излучающие оптоэлектронные приборы; О — оптопары; Н — диодные тиристоры; У — триодные тиристоры. ТРЕТИЙ ЭЛЕМЕНТ — цифра, определяющая основные функциональные возможности прибора.ЧЕТВЕРТЫЙ ЭЛЕМЕНТ — число, обозначающее порядковый номер разработки технологического типа.ПЯТЫЙ ЭЛЕМЕНТ — буква, условно определяющая разбраковку по параметрам приборов, изготовленных по единой технологии.

ЦВЕТОВАЯ МАРКИРОВКА ИМПУЛЬСНЫХ И ВЫПРЯМИТЕЛЬНЫХ ДИОДОВ.

тип диода	Inp. А	Up.в	цвет корпуса или метка	цветовая маркировка
со стороны анода	со стороны катода
Д9Б	0.09	10	красное кольцо
Д9В	0.01	30	оранжевое кольцо
Д9Г	0.03	30	желтое кольцо
Д9Д	0.03	30	белое кольцо
Д9Е	0.05	50	голубое кольцо
Д9Ж	0.01	100	зеленое кольцо
Д9И	0. 03	30	два желтых кольца
Д9К	0.06	30	два белых кольца
Д9Л	0.03	100	два зеленых кольца
Д9М	0.03	30	два голубых кольца
КД102А	0.1	250	зеленая точка
2Д102А	0.1	250	желтая точка
КД102Б	0.1	300	синяя точка
2Д102Б	0.1	300	оранжевая точка
КД103А	0.1	50	черный торец	синяя точка
КД103Б	0.1	50	зеленый торец	желтая точка
КД105А	0.3	200	белое (желтое) кольцо
КД105Б	0.3	400	зеленая точка	белое (желтое)
КД105В	0.3	600	красная точка	кольцо белое (желтое)кольцо
КД105Г	0. 3	800	белая или желтая точка	белое (желтое) кольцо
КД208А	1.0	100	черная (зеленая, желтая) точка	белое (желтое) кольцо
КД209А	0.7	400	черная (зеленая или желтая) точка
КД209А	0.7	400	красная полоса на торце
КД209Б	0.7	600	белая точка	черная (зеленая или желтая) точка
КД209Б	0.7	600	белая точка	красная полоса на торце
КД209В	0.5	800	черная точка	черная (зеленая или желтая) точка
КД209В	0.5	800	черная точка	красная полоса на торце
КД209Г	0.2	1000	зеленая точка	черная (зеленая или желтая) точ.
КД209Г	зеленая точка	красная полоса на торце
КД221А	0. 7	100	голубая точка
КД221Б	0.5	200	белая точка	голубая точка
КД221В	0.3	400	черная точка	голубая точка
КД221Г	0.3	600	зеленая точка	голубая точка
КД226А	2	100	оранжевое кольцо
КД226Б	2	200	красное кольцо
КД226В	2	400	зеленое кольцо
КД226Г	2	600	желтое кольцо
КД226Д	2	800	белое кольцо
КД226Е	2	600	голубое кольцо
КД243А	1	50	фиолетовое кольцо
КД243Б	1	100	оранжевое кольцо
КД243В	1	200	красное кольцо
КД243Г	1	400	зеленое кольцо
КД243Д	1	600	желтое кольцо
КД243Е	1	800	белое кольцо
КД243Ж	1	1000	голубое кольцо
КД247А	1	50	2 фиолетовых кольца
КД247Б	1	100	2 оранжевых кольца
КД247В	1	200	два красных кольца
КД247Г	1	400	два зеленых кольца
КД247Д	1	600	два желтых кольца
КД247Е	1	800	два белых кольца
КД247Ж	1	1000	два голубых кольца
КД410А	0. 05	1000	красная точка
КД410Б	0.05	600	синяя точка
КД509А	0.1	50	уз.синее кольцо	широкое синее кольцо
2Д509А	0.1	50	широкое синее кольцо
КД510А	0.2	50	два зеленых узких кольца	широкое зеленое кольцо
2Д510А	0.2	50	зеленая точка	широкое зеленое кольцо
КД521А	0.05	75	два синих узких кольца	широкое синее кольцо
КД521Б	0.05	50	два серых узких кольца	широкое серое кольцо
КД521В	0.05	30	два желтых узких кольца	широкое желтое кольцо
КД521Г	0.05	120	два белых узких кольца	широкое белое кольцо
КД522А	0. 1	30	черное широкое кольцо	черное узкое кольцо
КД522Б	0.1	50	черное широкое кольцо	два черных узких кольца
2Д522Б	0.1	50	черное широкое кольцо	черная точка
КД906 (А-Г)	0.1	75… …50… 30	белая полоса у 4 вывода
2Д906А	0.2	75	белая пол. у 4 вывода +красная точ.
2Д906Б	0.2	50	белая пол. у 4 вывода + красная точ.
2Д906В	0.2	30	белая пол. у 4 вывода + 2 красных т.
КДС111А	0.2	300	красная точка
КДС111Б	0.2	300	зеленая точка
КДС111В	0.2	300	желтая точка
КЦ422А	0.5	50	точка отсутствует	черная точка
КЦ422Б	0. 5	100	белая точка	черная точка
КЦ422В	0.5	200	черная точка	черная точка
КЦ422Г	0.5	400	зеленая точка	черная точка

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Программа для расшифровки SMD деталей

Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.

1. Сначала вводят код SMD с упаковки.
2. Потом указывают наименование прибора.
3. Следующими используются кнопки для поиска относительно той или иной модели.
4. Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
5. Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
6. Если есть — отображается чертёж.
7. Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.

Имперский код против метрического кода, таблица размеров SMD, размеры SMD, код размера SMD

Руководство по сборочной линии

SMT Оборудование Pick & Place Зарегистрируйтесь — больше бесплатных советов и новостей SMT

Код размера SMD

Два разных способа указания размеров компонентов могут вызвать затруднения даже у покупателей компонентов — мы подготовили бесплатную таблицу размеров для загрузки — и объясним вам разницу.

Таблица размеров SMD — скачать бесплатно >>

Имперский код VS Метрический код — таблица размеров SMD

Чтобы помочь вам понять разницу в размерах между британскими компонентами и метрическими компонентами, мы сделали эту наглядную таблицу размеров компонентов SMD.

скачать бесплатно  — Таблица размеров SMD >>

Метрические или имперские компоненты
— какая разница в размерах SMD?

Это может вызвать некоторую путаницу, но на самом деле это очень просто, так как числовой код на компоненте — это размер компонента. Это относится как к имперскому, так и к метрическому коду:

• Имперский код в дюймов
  Пример: 0201 британский компонент.
  Это означает, что размер компонента составляет 0,02 x 0,01 дюйма.

• метрический код в миллиметрах
  Пример; 0201 метрический компонент.
  Это означает, что размер компонента составляет 0,2 x 0,1 мм.

Поделиться информацией о размере SMD

Также ознакомьтесь с новым программным обеспечением SMT

новые функции >>

Перевод размеров компонентов SMD Метрическая система VS Имперская

В этом обзоре показан набор из компонентов одинакового размера , но с разными именами в зависимости от того, в метрическом коде они указаны или в имперском коде.

Компонент кода метрики	по сравнению с	Компонент имперского кода
0201	=	008004
03015	=	009005
0402	=	01005
0603	=	0201
1005	=	0402
1608	=	0603
2012	=	0805
2520	=	1008
3216	=	1206
4516	=	1806
4532	=	1812
5025	=	2010
6332	=	2512

0201 Имперские единицы по сравнению с 0201 Метрическими размерами компонентов

Как поставщик оборудования для поверхностного монтажа, мы понимаем, насколько важно, чтобы вы знали разницу. Мы гордимся тем, что даем нашим клиентам правильные рекомендации, чтобы сделать их основу для принятия решения наилучшей из возможных.

Итак, когда мы говорим вам, что YAMAHA YSM20 pick & place  поддерживает компонент 0201 в метрическом коде , вы знаете, насколько крошечным является компонент 0201 SMD в метрической системе?

Свяжитесь со специалистом  >>

Новости СМТ

Насколько мелкие компоненты поддерживаются машинами YAMAHA Pick & Place

?

YAMAHA Pick & Place поддерживает самые маленькие компоненты

При правильной конфигурации монтажной головки и сопла для захвата компонентов все машины для захвата и размещения, перечисленные ниже, поддерживают компоненты 0201.

— Примечание: компонент 0201 находится в метриках.

Машины Pick & Place

Здесь вы найдете наш ассортимент машин Pick & Place — не стесняйтесь присмотреться поближе.

посмотреть машины >>

Экспертное руководство

Если у вас есть какие-либо вопросы или вам нужна консультация по размерам компонентов или линиям поверхностного монтажа, пожалуйста, свяжитесь с нами.

Связаться с экспертом >>

Производство прототипов, методы доработки и ремонта

Введение в технологию поверхностного монтажа и устройства для поверхностного монтажа для мелких производителей и любителей: производство прототипов, методы доработки и ремонта

Дом:

http://poeth.com/

Введение в технологию поверхностного монтажа и устройства поверхностного монтажа для мелких производителей и любителей: изготовление прототипов, доработка и методы ремонта

Производителям электроники и техническим специалистам будет полезно научиться работать с Компоненты SMT и SMD.

Автор
Дин Ф. Поэт, II, доктор философии, PE, C.Mfg.E.
218 Гауэр Роуд.
Скенектади, Нью-Йорк 12302
Poeth.com

Рис. 1. Обычная копейка затмевает типичные компоненты SMD. Слева направо: биполярный транзистор СОТ-23, 2,2 танталовый конденсатор mfd, керамический конденсатор и резистор 82 Ом.

Введение

Устройства для поверхностного монтажа (SMD) используются во все большем числе коммерческих и промышленных продуктов. Из-за их небольшого размера (см. рис. 1) изготовление прототипа, доработка и ремонт могут быть затруднены, и лучше всего выполнять их с использованием специальных методов, характерных для этой технологии. Изучение этих методов поможет вам добиться успеха при работе с этими небольшими компонентами.

Зачем использовать технологию поверхностного монтажа?

SMD

имеют улучшенные характеристики по сравнению со сквозными компонентами из-за их меньшего размера, более коротких внутренних выводов и меньшего размера платы. Эти факторы уменьшают паразитную индуктивность и емкость цепей. SMD также могут быть более экономичными, чем традиционные компоненты со сквозными отверстиями, благодаря меньшему размеру платы, меньшему количеству слоев платы и меньшему количеству отверстий.

Кроме того, SMD

легче заменить, чем сквозные компоненты на многослойных платах. Это связано с тем, что очень сложно нагреть длинное отверстие на многослойной плате, но гораздо проще нагреть только контактную площадку и клемму компонента SMD на поверхности платы.

Эта статья предназначена для технических специалистов и мелких производителей, которые хотели бы узнать о SMD и поэкспериментировать с ними, но изначально не имеют доступа к профессиональным ремонтным станциям для SMD, паяльным пастам, форсункам горячего воздуха или лупам с подсветкой. SMD могут быть сложными для пайки, поэтому лучше изучить общие навыки пайки на более крупных компонентах, прежде чем пытаться работать с SMD.

Представленные здесь методы не единственные доступные. С компонентами SMD можно работать по-разному (так же, как и с компонентами для сквозных отверстий). Цель этой статьи — просто дать краткое представление о нескольких методах, которые мелкий производитель или технический специалист может использовать для успешной работы с этой технологией.

Меры предосторожности для поверхностного монтажа

Компоненты для поверхностного монтажа очень малы, поэтому необходимо соблюдать особые меры предосторожности (в дополнение к тем, которые требуются при работе с компонентами, устанавливаемыми в отверстия):

• Не ешьте и не пейте при работе с компонентами для поверхностного монтажа
• Не используйте чашки, тарелки или любые предметы, связанные с пищевыми продуктами, для удерживания или хранения компонентов для поверхностного монтажа
• Храните компоненты поверхностного монтажа в недоступном для детей и домашних животных месте
• Всегда надевайте защитные очки
• Работайте вдали от края стола или верстака, чтобы компоненты не упали на пол
• Держите под рукой мощный фонарь и магнит для поиска компонентов, упавших на пол

Рабочая зона

Поскольку SMD очень малы, важно, чтобы они «выглядели» больше. Этого можно добиться, если осветить рабочую поверхность очень .0273 яркий свет. Чтобы проиллюстрировать этот эффект, возьмите какой-нибудь текст, написанный мелким шрифтом (например, на обратной стороне заявки на кредитную карту) и попробуйте прочитать его в слабо освещенной комнате, а затем попробуйте прочитать его в нескольких сантиметрах от яркой настольной лампы. Разница драматична.

Очень хорошо работает настольная лампа на поворотном кронштейне со 100-ваттной матовой лампочкой, расположенная близко к рабочей поверхности. Лампа должна регулироваться от 6 до 24 дюймов над рабочим столом. Обычное комнатное освещение или освещение в магазине недостаточно яркое. Также полезно установить лампу так, чтобы ее можно было повесить над краем стола и освещать пол. Это помогает найти упавшие компоненты.

Второй прием — работать на абсолютно чистой ярко-белой поверхности. Рабочий лоток SMD, показанный на рисунке 2, работает очень хорошо. Белая бумага контрастирует с компонентами, а маленькие стороны помогают предотвратить потерю SMD.

Чтобы построить рабочий лоток для поверхностного монтажа, начните с удаления картонной крышки с планшета размером 8 x 11 дюймов. С одной стороны приклейте два листа ярко-белой копировальной бумаги с помощью резинового клея. Необходимо два листа, потому что бумага не совсем непрозрачная. Когда клей высохнет, переверните его и нарисуйте коробку в сантиметрах со всех четырех сторон. Согните картон по линиям, образуя лоток размером 7 x 10 дюймов. Сложите каждый угол. Склейте углы вместе, используя клей ПВА. Зажмите каждый уголок с помощью прищепки, пока клей не высохнет.

Рис. 2. Рабочий лоток SMD. Застелите внутреннюю часть несколькими слоями белой бумаги высокой яркости. Проклейте все края и углы, чтобы компоненты не могли проскользнуть под них. Основной материал — задняя часть планшета размером 8 x 11 дюймов.



Вы будете поражены тем, насколько яркое освещение и белая рабочая поверхность будут иметь значение при работе с этими компонентами.

Инструменты и оборудование

Инструменты и оборудование, которые вам понадобятся, показаны на боковой панели. Самоблокирующийся пинцет (рис. 3) стоит всего несколько долларов (доступен в S. LaRose Inc., 1-888-752-7673, www.slarose.com) и работает намного лучше, чем обычный пинцет. Также можно использовать вакуумные захваты, но они значительно дороже. Выберите маломощный (15 или 25 Вт) или терморегулируемый (600F) паяльник-карандаш с заостренным жалом.



Рис. 3. Самоблокирующийся пинцет помогает позиционировать компоненты поверхностного монтажа.

Для очистки печатной платы перед пайкой вам понадобится непроводящая абразивная губка. Не используйте стальную вату или губку для мытья посуды из стальной шерсти, так как они могут оставить после себя маленькие (почти микроскопические) стальные проволоки. Сильный магнит полезен для поиска упавших компонентов. Вам также понадобится 4-кратная лупа часовщика или увеличительное стекло. Используйте его для чтения маркировки компонентов на чип-резисторах и электролитических конденсаторах.

Идентификация SMD

Общая форма некоторых распространенных SMD показана в таблице 1. Обратите внимание, что многие компоненты (например, микросхемы конденсаторов) обычно не маркируются. Вот почему так полезен тестовый пинцет SMD (http://poeth.com/SMD.htm). Типичные размеры корпусов для чип-резисторов и конденсаторов перечислены в таблице 2. Чтобы найти приблизительный размер, умножьте первые две цифры на 10, чтобы получить длину в милах, и умножьте две последние цифры на 10, чтобы получить ширину в милах. Наиболее распространенный размер чип-резисторов и чип-конденсаторов — 1206,9.0003

Резисторы часто маркируются трехзначным числом, и некоторые типичные значения показаны в Таблице 3. Первые две цифры — это значащие цифры значения, а последняя цифра — это множитель (количество нулей, добавляемых к первые две цифры). Например, чип-резистор с маркировкой 102 имеет номинал 1000 Ом или 1 кОм.

Таблица 1. Форма и маркировка некоторых распространенных SMD.



Таблица 2. Стандартные размеры корпусов для поверхностного монтажа.

* Это наиболее распространенный размер для SMD-резисторов и чип-конденсаторов



Таблица 3. Типовая маркировка резисторов и соответствующие значения.

Транзисторы SMD

показаны на рисунках 4 (A) и 4 (B) и сравниваются с обычным корпусом транзистора T0-92. Обратите внимание, что выводы для SOT-23 совершенно другие, чем для TO-92.

Рис. 4. (A) Сравнение биполярного транзистора TO-92 и его аналога для поверхностного монтажа. (B) Сравнение полевого транзистора TO-92 и его аналога для поверхностного монтажа.



Удаление отдельных SMD

SMD могут быть удалены с помощью специальных паяльных станций с использованием специальных наконечников для демонтажа или струй горячего воздуха. Если их нет, вы можете (с небольшой практикой) удалить компоненты с помощью оплетки и флюса.

Чтобы удалить SMD, который уже установлен на печатной плате, вам потребуется моток свежей оплетки для удаления припоя и флюс RMA (канифоль, слегка активированный) (жидкий или пастообразный). Оплетка со временем окисляется, поэтому, если она выглядит тусклой, замените ее.

Пропитайте примерно один дюйм оплетки флюсом (если она не пришла таким путем). Положите оплетку на место пайки и слегка прижмите кончиком паяльного карандаша. Припой впитается в оплетку. Каждый участок косы можно использовать только один раз, поэтому подстригайте его после каждой попытки. Повторите несколько раз для каждого паяного соединения, пока весь припой (кроме очень тонкой пленки) не будет удален.

Возьмите компонент пинцетом и осторожно поверните, чтобы освободить компонент (не тяните, иначе вы можете поднять подушечки). Если компонент не отделяется от контактных площадок, вернитесь назад и попробуйте удалить больше припоя.

Этот метод требует практики, поэтому попробуйте удалить несколько компонентов из лишней платы, прежде чем использовать его в важном проекте.

Пайка SMD

Существует несколько способов успешной пайки компонентов SMD на печатной плате. Некоторым легче научиться, чем другим, а некоторые требуют использования специальных материалов (например, паяльной пасты, представляющей собой смесь порошкообразного припоя и флюса) или специального оборудования (например, паяльных станций SMD).

Один из самых простых способов пайки SMD состоит в том, чтобы сначала приклеить компоненты на место на печатной плате, а затем припаять соединения. Процедура:

• Очистите медную сторону платы непроводящей абразивной губкой, пока она не станет блестящей. Сотрите остатки салфеткой и денатурированным спиртом.
• Приклейте компоненты на место с помощью цемента Duco. Нанесите клей на конец зубочистки, затем используйте зубочистку, чтобы нанести каплю клея на печатную плату. Не наносите клей на контактные площадки или в другие места, где должен течь припой.
• Используя самоблокирующийся пинцет, расположите компоненты на плате. Дайте клею высохнуть.
• Аккуратно сдвиньте компоненты в стороны с помощью зубочистки. Если компонент двигается, попробуйте приклеить его еще раз.
• С помощью зубочистки нанесите пастообразный флюс типа RMA на клеммы компонентов и контактные площадки. Нанесите флюс там, где вы хотите, чтобы припой протекал. Функция флюса состоит в том, чтобы равномерно отводить тепло от жала паяльника к контактной площадке и компоненту. Флюс также удаляет поверхностные оксиды, которые могут предотвратить смачивание припоя.
• Прикоснитесь наконечником паяльника (установленным примерно на 600 ^o F) К ПЛОЩАДКЕ. Никогда не подвергайте воздействию тепла непосредственно компонент (он может треснуть).
• Нанесите припой малого диаметра 63/37 (хорошо подойдет 0,020 дюйма) на контактную площадку рядом с выводом компонента. Припой потечет к компоненту и сформирует скругление между компонентом и контактной площадкой.
• Дайте припою остыть и удалите флюс денатурированным спиртом. Осмотрите с помощью 4-кратной лупы часовщика или увеличительного стекла. Место пайки должно быть вогнутым, блестящим и зеркально гладким, без ямок, как показано на рис. 5.

Рис. 5. Хорошее паяное соединение будет иметь гладкие вогнутые скругления, как показано на этом виде сбоку.



Заключение

Работа с SMD может быть сложной задачей, а освоение этой технологии требует терпения и практики. Как и переход от двухточечной проводки к печатным платам, он похож на традиционную сквозную технологию, но требует некоторых новых навыков.



Авторская биография

Дин Ф. Поэт II, 218 Gower Rd., Schenectady, NY 12302 имеет степень магистра и доктора философии. инженерные степени Университета штата Пенсильвания и степень бакалавра наук Университета штата Огайо. Он является зарегистрированным профессиональным инженером в штате Огайо и членом Национального инженерного общества с отличием (Tau Beta Pi), Общества с отличием в области промышленной инженерии (Alpha Pi Mu) и Общества с отличием (Phi Kappa Phi). Дин работает в Lockheed Martin в Скенектади, Нью-Йорк. Он имеет радиолюбительскую лицензию экстра-класса и общую радиотелефонную лицензию.

Эта исправленная и обновленная статья впервые появилась в апрельском выпуске журнала CQ за 2003 год.



Дом:

http://poeth.com/



Copyright ã 2004 Дин Поэт.

http://poeth.com/ Все коммерческие права и права на электронные носители полностью защищены. Репост строго запрещен.

Как обращаться с небольшими компонентами

Загрузите эту статью в формате PDF.

Использование технологии поверхностного монтажа (SMT) в потребительских товарах дает большое конкурентное преимущество — они позволяют значительно миниатюризировать конструкцию. Устройства для поверхностного монтажа (SMD) поставляются в различных стандартных корпусах, таких как миниатюрные 0201 и 01005, а также в корпусах SOT, SIOC, QFP и BGA.

OEM-производители могут либо уменьшить размер своих продуктов, либо интегрировать больше функций в продукт того же размера. Однако одним из важнейших аспектов успешного использования таких небольших компонентов в любом изделии является способность контрактного производителя обрабатывать эти компоненты с помощью своего производственного оборудования.

Успешное обращение с небольшими компонентами SMT требует жестких окон процесса. Например, текущее управление процессом для компонентов размера 0402 имеет Cpk (индекс процесса возможностей) больше 1,5, а окно спецификации составляет 150 мкм. Для компонентов SMT размера 0201 Cpk более 2,0 является минимальным требованием наряду с размером окна спецификации 100 мкм. При крупносерийном производстве контроль может потребовать более узкого размера окна спецификации 75 мкм.

Возможность нанесения достаточного количества паяльной пасты на плату также влияет на качество размещения. Если CM предпочитает сохранить текущую практику печати, ему, возможно, придется обратить внимание на влияние размера порошка. Размер порошка и точность размещения влияют на качество изготовления, когда компоненты SMT имеют размеры 0201 и 01005.

Опасения по поводу использования малых компонентов поверхностного монтажа

В электронной промышленности OEM-производители имеют как общие, так и уникальные опасения по поводу использования малых компонентов поверхностного монтажа (см. таблицу) .

Однако определенные технические факторы заставляют электронную промышленность внедрять небольшие детали SMT, такие как 0201 и 01005. Одним из них является более широкое использование больших массивов шариковых решеток с мелким шагом (BGA), что вынуждает OEM-производителей использовать 0201 с BGA, а не предпочтительный 0402. Еще одним техническим фактором является потребность отрасли в пространстве: использование небольших компонентов SMT приводит либо к уменьшению размера продукта, либо к высокой плотности, благоприятной для мобильных устройств и слуховых аппаратов. Высокоскоростные приложения также выигрывают от использования небольших деталей SMT, поскольку крошечные корпуса имеют очень низкий уровень паразитных помех.

С другой стороны, некоторые технические факторы также ограничивают использование небольших компонентов SMT. Чаще всего OEM-производители не используют маленькие компоненты, поскольку их продуктовая линейка не требует таких маленьких компонентов. Некоторые OEM-производители не используют мелкие детали SMT, потому что они не уверены в надежности компонентов размером 0201 и 01005. Другие OEM-производители ссылаются на повышенную стоимость и неспособность CM отказаться от использования небольших компонентов SMT. Некоторые OEM-производители предпочитают продвигаться вперед с размерами компонентов 0402, поскольку они могут вмещать микроотверстия в эти контактные площадки.

Работа с малыми компонентами SMT

Эффективная работа с малыми компонентами SMT требует определения, оптимизации и контроля следующих параметров: нанесение припойной пасты

Правильный выбор припойной пасты

Точность нанесения

Правильный выбор термического профиля для пайки оплавлением

Окончательная проверка паяных соединений

Конструкция монтажных площадок

Производители компонентов рекомендуют оптимальную конструкцию монтажных площадок для своих компонентов (рис. 1) .

Ширина дорожки цепи

Для компонентов 0201 и 01005 SMT контактная площадка очень мала, и ширина дорожки играет важную роль. Из-за небольшого размера контактной площадки припой на контактной площадке имеет тенденцию образовывать выпуклость, позволяющую компоненту соскальзывать вниз с одной из его сторон, что может привести к наклону компонента.

Разработчики предотвращают наклон, используя дорожку печатной платы шириной, равной ширине монтажной площадки. Когда расплавленный припой оплавляется, избыточное количество припоя стекает по дорожке, тем самым уменьшая общую толщину припоя под компонентом, ограничивая его наклон. Конструкторы контролируют длину затекания припоя, контролируя отверстие паяльной маски на монтажной площадке. Ознакомьтесь с некоторыми факторами, влияющими на качество печати паяльной пастой для поверхностного монтажа, нажав здесь.

Конструкция паяльной маски

Конструкторы обычно используют один из двух методов проектирования паяльной маски для небольших компонентов SMT: не определяемую паяльную маску (NSMD) и определяемую паяльную маску (SMD). В то время как контактные площадки NSMD имеют паяльную маску, огибающую медную контактную площадку, контактные площадки SMD имеют паяльную маску, перекрывающую медную контактную площадку (рис. 2) .

Для контактных площадок SMD наличие паяльной маски регулирует поток расплавленного припоя и ограничивает его до верхней части медной контактной площадки, предотвращая его перетекание по краям контактной площадки. Для контактной площадки NSMD такого ограничения нет, и расплавленный припой может свободно течь как сверху, так и по бокам медной контактной площадки.

Мы рекомендуем использовать контактные площадки NSMD вместо контактных площадок SMD, так как легче определить и контролировать размер медной контактной площадки по сравнению с отверстием паяльной маски. Как правило, процесс травления меди имеет более высокую устойчивость, чем процесс контроля паяльной маски. Кроме того, легче визуально проверить кромку припоя контактной площадки NSMD.

Трафарет для нанесения паяльной пасты

Толщина трафарета очень важна при нанесении паяльной пасты на небольшие компоненты SMT, поскольку она определяет объем паяльной пасты, нанесенной на плату. Хотя отверстие может остаться прежним, более толстый трафарет будет наносить больший объем паяльной пасты из-за большей высоты. Избыток паяльной пасты может вылиться во время оплавления, что приведет к образованию мостиков припоя (рис. 3) .

Мы рекомендуем использовать трафареты толщиной около 0,1 мм (4-5 мил) для компонентов размера 0201. Конструкция трафарета должна обеспечивать сужение боковых стенок проемов примерно на 5 градусов. Для плавного отвода паяльной пасты после снятия трафарета необходимы отверстия, вырезанные лазером, а стороны отверстия должны иметь электрополированную поверхность.

Мы также рекомендуем использовать струйные принтеры для нанесения пасты, а не трафареты для нанесения паяльной пасты. Струйные пастообразные принтеры особенно полезны для печатных плат с использованием небольших компонентов SMT, поскольку пользователи могут запрограммировать принтер на нанесение определенного количества паяльной пасты на каждую контактную площадку. Пользователи могут отслеживать в режиме реального времени и регулировать зону покрытия, высоту, объем и слои паяльной пасты, которую наносит струйный принтер.

Ассортимент паяльной пасты

Размер порошка типа IV в паяльной пасте, содержащей 90 % твердых частиц, лучше всего подходит для пайки небольших компонентов поверхностного монтажа. Можно использовать либо неочищенные, либо водорастворимые составы паяльной пасты.

Термический профиль во время оплавления

В зависимости от нескольких корпусов, присутствующих на плате во время оплавления, необходимо проверить тепловой профиль для всех новых конструкций плат, особенно если плата содержит компоненты 0201 и 01005. Обычно профиль, предоставляемый производителем припоя, является отправной точкой с небольшими корректировками, вносимыми с учетом флюса.

Rush PCB рекомендует не повышать температуру платы быстрее, чем на 2°C, когда она находится в зоне предварительного нагрева. Как долго печатная плата остается в зоне пропитки, зависит от времени, необходимого припою для полного удаления остатков флюса, а также от риска образования пустот.

Резюме

Значительная часть современного рынка компонентов в настоящее время представлена ​​компонентами 0201 и 01005 SMT, и она постепенно увеличивается. В настоящее время более широкое внедрение этих компонентов зависит от проблем технологичности, стоимости использования и проверки собранных плат.
