В процессе передачи, а также распределения электричества весомое значение имеют провода. Они подбираются в соответствии с нагрузкой, потреблением электроприборов. Чтобы разряд бесперебойно проходил, требуются точные расчеты по нагрузке и по электрической энергии.

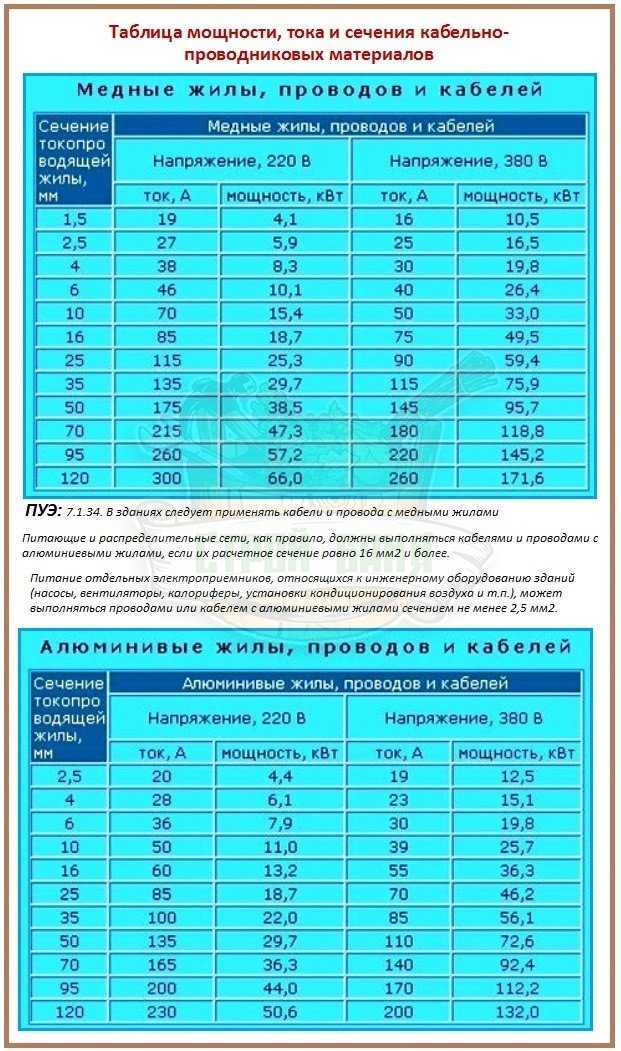

Таблица подсчетов
Каждый шнур имеет свою номинальную силу, то есть показатель, который он сможет выдержать во время функциональной работы электроприборов. Если полученное число будет намного больше, чем у проводника, возможна авария.
Важно оценить основные значения, чтобы подобрать необходимый вам показатель.
мм2 | Для шнура с медными жилами | |||
220 В | 380 В | |||
А | кВт | А | кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66 | 260 | 171,6 |
Таблица мощности, тока и сечения алюминиевых проводов выглядит следующим образом:
мм2 | Для шнура с алюминиевыми жилами | |||
220 В | 380 В | |||
А | кВт | А | кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132 |
Оценивая сечение кабеля по мощности видно, что весомое значение имеет вид дрота. Важно найти ближайшее от полученного числа, сопоставить его с соответственными жилами.
Как сделать самостоятельно подсчет по длине
Провести расчет сечения кабеля по мощности можно самостоятельным путем. Процесс не займет много вашего времени, не потребует особых усилий. Для этого возьмите лист бумаги, выпишите поочередно характеристики каждого электроприбора, который у вас есть. Например, телевизор, электрическая плита, пылесос, утюг и другие приборы.
Следующий шаг заключается в подсчете суммы, полученное число используют для выбора диаметра.
Формула расчетов мощности по току и напряжению выглядит следующим образом:
Р – показатель силы каждого изделия, измеряется в кВт.
Поправочный коэффициент составляет 0,8. Он означает то, что не все приборы будут работать одновременно. Предполагается, что 80% будут рабочими. Ведь пользователь вряд ли будет использовать все изделия без перерыва на протяжении длительного промежутка времени.
Комментарий к записи
Чтобы лучше разобраться с сечением кабеля по мощности, важно ознакомиться с примером.
Суммарная сила электроизделий составляет 13 кВт. Нужно умножить на коэффициент 0,8. В результате пользователь получает 10,4 кВт действительной нагрузки. В таблице следует найти эту цифру и соответствующее ей число в колонке.
Цифра 10,1 подходит при однофазовой сети, напряжение 220 В, 10,5 – если у вас трехфазная сеть.
Выбор, как видно, останавливается на проводнике 6 мм (однофазная сеть), 1,5 мм (трехфазная сеть). Даже новичок сможет справиться с данной задачей.
Какие шнуры лучше
NUM – это достаточно известная марка немецкого производителя. Данный шнур отлично подойдет для жилых помещений, или же для офиса.
Отечественный производитель также изготовляет качественные изделия с похожими характеристиками.
Вычисления по длине
Проводник имеет сопротивление. Вместе с увеличением протяжности линии теряется ток. Соответственно, чем больше будет расстояние, тем большими будут потери.
В частности, если величина потери будет превышать отметку в 5%, стоит выбирать проводник с большими жилами.
Чтобы провести соответственные измерения, можно воспользоваться методикой.
1. Вычисление суммарной силы электрических приборов. Используйте для подсчетов соответствующие формулы.
2. Следующим шагом является определение сопротивления электропроводки. Для этого используйте формулу: удельное сопротивление умножают на показатель длины. Цифру, которую вы получите, необходимо разделить на поперечное сечение шнура:
где р – это табличная величина.
Показатель длины прохождения тока умножается на 2 раза — так как изначально ток проходит по одной жиле, затем возвращается по другой жиле.
Потери напряжения рассчитываются путем умножения силы тока на сопротивление. Чтобы определить величину потерь, потери напряжения надо разделить на напряжение в сети, затем умножить полученное значение на 100%.
Полученное число анализируется. Если показатель менее 5 %, тогда стоит оставить выбранный размер жилы. Если же полученная отметка больше 5%, тогда подбирают проводник большей длины.
Также специалисты обращают внимание на то, что при протяжении линии на большое расстояние также требуются вычисления, учитывающие потери по длине.
Вычисления по нагрузке
Сечение кабеля по току является более точным способом. Принцип вычислений аналогичен определению сечения кабеля по мощности. Необходимо определить нагрузку на электроприборы. Используйте формулу вычислений напряжения по каждому из приборов по отдельности.
Для расчета при однофазовой сети воспользуйтесь данной формулой:
I = P/U*cos φ
Для трехфазной сети подходит формула:
I = P/√3*U* cos φ
Р — сила электроприборов, измеряется в кВт.
cos φ — коэффициент мощности.
Данные числа суммируются, далее, исходя из табличных значений, подбирается соответственный показатель.
Специалисты акцентируют внимание на то, что табличная величина зависит также от условий прокладки проводника. Если проводился монтаж открытой электропроводки, тогда нагрузка и сила будут намного больше. Меньшие значения будут в том случае, если прокладка проводки проходила в трубе.
Оценивая данные характеристики и значения, можно решить поставленную задачу.
При получении суммарного числа, необходимо умножить в 1,5 раза (для запаса).
Рекомендации
Помимо проводки, важно уделить должное внимание проектированию. Следует продумать, затем нарисовать план помещения. Затем необходимо отметить будущие розетки, светильники и определить силу каждого электрического прибора по отдельности.
Выбрав провода, необходимо подсчитать длину линии, которая должна быть защищена с помощью автомата (автоматического выключателя). Специалисты советуют выделять отдельную линию на все освещение. Именно в этом случае вы сможете чинить розетки в вечернее время без дополнительных проблем. Ведь именно розетки страдают от перегруза в большей мере.
Делая вычисления, нужно быть внимательным. При неправильном расчете шнура будут перегреваться. Вследствие этого изоляция разрушится, что приведет к замыканию и возгоранию.
Благодаря грамотным расчетам вы сможете обезопасить себя, избежать вероятности возникновения аварийной ситуации, затрат денежных средств на ремонт электропроводки в дальнейшем. Не нужно будет в этом случае заменять электроприборы.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Выбор сечения проводов и кабеля, таблица выбора сечения
Выбор кабеля
Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.
Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.
Одножильный или многожильный
При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.
Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.
В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.
Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности
Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах
Медь или алюминий
В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.
Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.
Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».
Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.
Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.
Выбираем сечение по мощности
Для устройства внутридомовой электропроводки рекомендуется использовать медные кабели. Они, хотя и стоят дороже алюминиевых, но обладают большей гибкостью, долговечностью и лучшей электропроводностью. Ниже представлены таблицы выбора сечения кабеля по мощности и силе тока для медной проводки.
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
4,1 | 19 | 1,5 |
5,9 | 27 | 2,5 |
8,3 | 38 | 4 |
10,1 | 46 | 6 |
15,4 | 70 | 10 |
18,7 | 85 | 16 |
25,3 | 115 | 25 |
29,7 | 135 | 35 |
38,5 | 175 | 50 |
47,3 | 215 | 70 |
57,2 | 260 | 95 |
66 | 300 | 120 |
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
10,5 | 16 | 1,5 |
16,5 | 25 | 2,5 |
19,8 | 30 | 4 |
26,4 | 40 | 6 |
33 | 50 | 10 |
49,5 | 75 | 16 |
59,4 | 90 | 25 |
75,9 | 115 | 35 |
95,7 | 145 | 50 |
118,8 | 180 | 70 |
145,2 | 220 | 95 |
171,6 | 260 | 120 |
Таблица сечения проводки в зависимости от силы и мощности тока для алюминиевых проводов выглядит иначе. В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:
- Длина провода.
- Размера сечения.
- Показатель удельного сопротивления материала, из которого он сделан.
- Температура проводника. С нагревом проводки сила тока падает.
Ниже показаны соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
4,4 | 20 | 2,5 |
6,1 | 28 | 4 |
7,9 | 36 | 6 |
11 | 50 | 10 |
13,2 | 60 | 16 |
18,7 | 85 | 25 |
22 | 100 | 35 |
29,7 | 135 | 50 |
36,3 | 165 | 70 |
200 | 95 | |
50,6 | 230 | 120 |
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
12,5 | 19 | 2,5 |
15,1 | 23 | 4 |
19,8 | 30 | 6 |
25,7 | 39 | 10 |
36,3 | 55 | 16 |
46,2 | 70 | 25 |
56,1 | 85 | 35 |
72,6 | 110 | 50 |
92,4 | 140 | 70 |
112,2 | 170 | 95 |
132,2 | 200 | 120 |
Заключение
В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!
- https://www. cabletrade.ru/company/stati/sechenie-silovykh-kabeley/
- https://rusenergetics.ru/provoda-i-kabeli/markirovka
- https://amperof.ru/elektromontazh/electroprivodka/tablitsa-diametr-sechenie-provoda.html
- https://stroychik.ru/elektrika/vybor-secheniya-kabelya
- https://www.stroy-dom.net/?p=1433
- https://sovet-ingenera.com/elektrika/wires/vidy-kabelej-i-provodov-i-ix-naznachenie.html
- https://ProFazu.ru/provodka/cable-wire/vidy-kabelej.html
Tags: ампер, бра, вид, выбор, дом, е, кабель, как, кт, монтаж, подключение, провод, проект, пуск, р, работа, расчет, розетка, ряд, тип, ток, ук, эффект
Таблица подбора сечения кабеля
Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Являясь основными проводниками электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, телевизор и т.д.), кабели и провода для всей электрической сети должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.
Для
Сечение токопроводящей жилы, мм2 | Для кабеля с медными жилами | |||
Напряжение 220 В | Напряжение 380 В | |||
Ток А | Мощность кВт | Ток А | Мощность кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66 | 260 | 171,6 |
Сечение токопроводящей жилы, мм2 | Для кабеля с алюминиевыми жилами | |||
Напряжение 220 В | Напряжение 380 В | |||
Ток А | Мощность кВт | Ток А | Мощность кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132 |
Данные взяты из таблиц ПУЭ.
При разработке и проектировании электрической сети, необходимо правильно рассчитывать сечение кабеля по мощности и силе тока. Неправильные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет позволит Вам избежать аварийной ситуации и больших затрат на ремонт электропроводки и замены электроприборов.
Материалы, близкие по теме:
- Расчет мощности автомата
- Выбор кабеля для электромонтажа
- Кабели рекомендуемые для прокладки в траншеях (земле)
Размер электрического кабеля в зависимости от номинального тока
Ампер в зависимости от размера кабеля для стационарных установок в зданиях.
Рекламные ссылки
В приведенной ниже таблице указаны номинальные значения тока для стационарной прокладки кабелей внутри зданий. Таблица основана на ПВХ-проводке и кабелях с ПВХ-изоляцией — однопроволочной, тонкопроволочной и многопроволочной.
Способ установки | A1 | A2 | B1 | B2 | ||||
---|---|---|---|---|---|---|---|---|
Установка | Одножильные кабели в изоляционных трубах в теплоизолированных стенах | Многожильные кабели в изоляционных трубах в теплоизолированных стенах | Одножильные кабели в изоляционных трубах в стенах | Многожильные кабели или кабели в многожильных оболочках, в изоляционных трубках, на стенах | ||||
Количество жил | 2 | 3 | 2 | 3 | 1 20011 2 | 3 | ||
Cross-Section (mm 2 ) | Current Ratings (ampere) | |||||||
1.5 | 15.5 | 13.5 | 15.5 | 13.0 | 17.5 | 15. 5 | 16.5 | 15.0 |
2.5 | 19.5 | 18.0 | 18.5 | 17.5 | 24 | 21 | 23 | 20 |
4 | 26 | 24 | 25 | 23 | 32 | 28 | 30 | 27 |
6 | 34 | 31 | 32 | 29 | 41 | 36 | 38 | 34 |
10 | 46 | 42 | 43 | 39 | 57 | 50 | 52 | 46 |
16 | 61 | 56 | 57 | 52 | 76 | 68 | 69 | 62 |
25 | 80 | 73 | 75 | 68 | 101 | 89 | 90 | 80 |
35 | 99 | 89 | 92 | 83 | 125 | 110 | 111 | 99 |
50 | 119 | 108 | 110 | 99 | 151 | 134 | 133 | 118 |
70 | 151 | 136 | 139 | 125 | 192 | 171 | 168 | 149 |
95 | 182 | 164 | 167 | 150 | 232 | 207 | 201 | 179 |
120 | 210 | 188 | 192 | 172 | 269 | 239 | 232 | 206 |
150 | 240 | 216 | 219 | 196 | ||||
185 | 273 | 245 | 248 | 223 | ||||
240 | 320 | 286 | 291 | 261 | ||||
300 | 367 | 328 | 334 | 298 |
- operating temperature max . 70 o C
- температура окружающей среды макс. 70 o C
- A1 — Одножильные кабели в кабелепроводе в теплоизолированной стене
- A2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в теплоизолированной стене
- B1 — Одножильный кабель в кабелепроводе или стене
- B2 — Многожильный кабель или многожильный кабель в кабелепроводе в стена
- AWG Преобразование сечения проводов в квадратные мм
Рекламные ссылки
Связанные темы
Связанные документы
Engineering ToolBox — Расширение SketchUp — Онлайн 3D-моделирование!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О программе Engineering ToolBox!
Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.
Реклама в ToolBox
Если вы хотите рекламировать свои товары или услуги в Engineering ToolBox, используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Citation
Эту страницу можно цитировать как
- Engineering ToolBox, (2014). Размер электрического кабеля в зависимости от номинального тока . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/cables-current-rating-a1-a2-b1-b2-d_1875.html [День доступа, мес. год].
Изменить дату доступа.
. .
close
Американский калибр проводов «AWG» Таблица
Американский калибр проводов «AWG» является одним из важных и стандартных инструментов в NEC США (Национальные электротехнические нормы и правила), используемых для определения размеров различных кабелей и проводов для различных применений. Подобно SWG (стандартному калибру проводов), используемому в Великобритании, AWG используется для определения допустимой нагрузки на медные и алюминиевые провода для электроустановок и т. д.
проводника, его диаметр, сопротивление, максимальный ток в амперах и другие важные параметры и характеристики.
Похожие сообщения:
- Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
- Как найти подходящий размер кабеля и провода? – Решенные примеры
Оглавление
AWG – американский калибр проводовНевозможно измерить точное значение сопротивления в омах провода определенной длины для точного диаметра провода. Вот где AWG (American Wire Gauge) играет важную роль с 1857 года.
AWG используется для точного измерения диаметра конкретного проводника (например, сплошного, многожильного, круглого и цветного (сплавы или металлы, не содержащие значительного количества железа) материалов, например алюминия, меди и т. д.). Одной из наиболее важных функций American Wire Gauge является измерение допустимой нагрузки по току в амперах провода (иначе говоря, «Активность провода» = величина максимального тока, который проводник может непрерывно нести без превышения его номинальной температуры).
Следует отметить одну вещь. о AWG, что чем больше целое число, тем меньше толщина и диаметр провода.Например, размер 14AWG является подходящим проводом для автоматического выключателя на 15 А, тогда как размер 8AWG наиболее подходит для 40 А автоматических выключателей и точек нагрузки. Короче говоря, мощность обратно пропорциональна размеру целых чисел AWG (от 0000AWG до 40AWG), например, чем больше размер AWG, тем меньше мощность, и наоборот 9.0005
Полезно знать: американский калибр проводов (AWG) также известен как калибр B и S (калибр Брауна и Шарпа).
Related Posts:
- Калькулятор американского калибра проводов «AWG» — таблица размеров AWG и таблица
- Калькулятор стандартного калибра проводов «SWG» — таблица и таблица размеров SWG
- AWG/SWG в мм/мм 2 , дюймы/дюймы 2 и kcmil Калькулятор и преобразование
Если вы находитесь на строительной площадке и вам нужно знать калибр для проволоки для конкретной нагрузки, одним из быстрых решений является использование удобного устройства, известного как инструмент для измерения проволоки. Это небольшой диск круглой формы, на котором напечатаны разные, но общие числа в соответствии с определенными прорезями и отверстиями.
Чтобы с помощью калибровочного инструмента найти подходящее сечение для конкретного провода, просто снимите внешнюю изоляцию и вставьте жилы провода в прорезь по одному. Если он правильно закреплен в прорези (не в отверстии), это точный размер провода (напечатанный на этой конкретной прорези).
Почему важны диаграммы и таблицы размеров проволоки?
В любой системе электроустановок, будь то домашняя или промышленная, выбор соответствующего размера провода и соответствующего размера автоматического выключателя очень важен. Например, если вам нужно установить водонагреватель, какой размер провода вы выберете? Поскольку вы не можете использовать один и тот же размер провода для всех точек электрической нагрузки и приборов с более высокой мощностью. Если это так, маленький провод для более высокой нагрузки может стать более горячим, что приведет к возгоранию провода, а также к повреждению автоматического выключателя и подключенного к нему устройства. Вот где нам нужен инструмент AWG и связанные с ним диаграммы и таблицы.
На основании таблицы размеров проводов вы можете выбрать размер провода «8 AWG» и автоматический выключатель на 50 А для нагревательного элемента на 240 В, 9000 Вт, 240 В. Мы покажем решенный пример, а также соответствующую таблицу размеров проводов AWG для этого в следующих разделах.
Связанные калькуляторы:
- Калькулятор размеров проводов и кабелей в AWG
- Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
Целые числа (в виде чисел), напечатанные на американском калибре проводов, показывают размер калибра. В AWG всего 44 калибра, которым присвоены разные номера. В списке стандартных размеров в виде целых чисел 4/0 (0000) — это наибольший диаметр, а 40AWG — наименьший диаметр, напечатанный на AWG.
Кроме того, существуют специальные калибры, такие как 0000 (4/0), 000 (3/0), 00 (2/0), используемые для диаметра и толщины проволоки более 0AWG. Вместо этих сложных материалов альтернативными полезными ресурсами, основанными на AWG, являются таблицы и диаграммы калибров проводов. В этих таблицах калибров AWG наиболее распространенные значения калибров показывают различные характеристики провода, такие как его диаметр, площадь, допустимая нагрузка, сопротивление, плотность тока, ток плавления, номинальные температуры и т. д.
В следующей таблице AWG «American Wire Gauge» показаны размер и диаметр AWG в миллиметрах «мм» и дюймах в «дюймах», его площадь поперечного сечения в мм 2 , дюймы 2 и kcmil или MCM и сопротивление в ом на 1000 футов и 1000 метров. В таблице размеров AWG также указан ток в амперах для проводки корпуса и передачи питания.
№ AWG | Диаметр | Площадь поперечного сечения | Сопротивление в Ом | Ток в амперах | |||||
мм | дюйм | мм 2 | Дюйм 2 | кмил | Ом/кфут | Ом/км | Проводка шасси | Передача мощности | |
0000 (4/0) | 11. 6840 | 0,4600 | 107.2193 | 0,1662 | 211.6000 | 0,049 | 0,1608 | 380 | 302 |
000 (3/0) | 10.4049 | 0,4096 | 85.0288 | 0,1318 | 167,8064 | 0,0618 | 0,2028 | 328 | 239 |
00 (2/0) | 9,2658 | 0,3648 | 67.4309 | 0,1045 | 133.0765 | 0,0779 | 0,2557 | 283 | 190 |
0 (1/0) | 8.2515 | 0,3249 | 53.4751 | 0,0829 | 105,5345 | 0,0983 | 0,3224 | 245 | 150 |
1 | 7.3481 | 0,2893 | 42.4077 | 0,0657 | 83,6927 | 0,1239 | 0,4066 | 211 | 119 |
2 | 6,5437 | 0,2576 | 33. 6308 | 0,0521 | 66.3713 | 0,1563 | 0,5127 | 181 | 94 |
3 | 5,8273 | 0,2294 | 26.6705 | 0,0413 | 52.6348 | 0,197 | 0,6464 | 158 | 75 |
4 | 5.1894 | 0,2043 | 21.1506 | 0,0328 | 41.7413 | 0,2485 | 0,8152 | 135 | 60 |
5 | 4,6213 | 0,1819 | 16.7732 | 0,0260 | 33.1024 | 0,3133 | 1,028 | 118 | 47 |
6 | 4.1154 | 0,1620 | 13.3018 | 0,0206 | 26.2514 | 0,3951 | 1,296 | 101 | 37 |
7 | 3,6649 | 0,1443 | 10,5488 | 0,0164 | 20. 8183 | 0,4982 | 1,634 | 89 | 30 |
8 | 3,2636 | 0,1285 | 8.3656 | 0,0130 | 16.5097 | 0,6282 | 2,061 | 73 | 24 |
9 | 2,9064 | 0,1144 | 6,6342 | 0,0103 | 13.0927 | 0,7921 | 2,599 | 64 | 19 |
10 | 2,5882 | 0,1019 | 5.2612 | 0,0082 | 10.3830 | 0,9988 | 3,277 | 55 | 15 |
11 | 2,3048 | 0,0907 | 4.1723 | 0,0065 | 8.2341 | 1,26 | 4.132 | 47 | 12 |
12 | 2,0525 | 0,0808 | 3,3088 | 0,0051 | 6. 5299 | 1,588 | 5.211 | 41 | 9,3 |
13 | 1,8278 | 0,0720 | 2,6240 | 0,0041 | 5.1785 | 2,003 | 6,571 | 35 | 7,4 |
14 | 1,6277 | 0,0641 | 2.0809 | 0,0032 | 4.1067 | 2,525 | 8.285 | 32 | 5,9 |
15 | 1.4495 | 0,0571 | 1.6502 | 0,0026 | 3,2568 | 3,184 | 10.448 | 28 | 4,7 |
16 | 1.2908 | 0,0508 | 1.3087 | 0,0020 | 2,5827 | 4.015 | 13.174 | 22 | 3,7 |
17 | 1.1495 | 0,0453 | 1.0378 | 0,0016 | 2. 0482 | 5,063 | 16.612 | 19 | 2,9 |
18 | 1.0237 | 0,0403 | 0,8230 | 0,0013 | 1,6243 | 6,385 | 20,948 | 16 | 2,3 |
19 | 0,9116 | 0,0359 | 0,6527 | 0,0010 | 1.2881 | 8.051 | 26.415 | 14 | 1,8 |
20 | 0,8118 | 0,0320 | 0,5176 | 0,0008 | 1.0215 | 10,152 | 33.308 | 11 | 1,5 |
21 | 0,7229 | 0,0285 | 0,4105 | 0,0006 | 0,8101 | 12.802 | 42.001 | 9 | 1,2 |
22 | 0,6438 | 0,0253 | 0,3255 | 0,0005 | 0,6424 | 16. 143 | 52,962 | 7 | 0,92 |
23 | 0,5733 | 0,0226 | 0,2582 | 0,0004 | 0,5095 | 20.356 | 66,784 | 4,7 | 0,729 |
24 | 0,5106 | 0,0201 | 0,2047 | 0,0003 | 0,4040 | 25.668 | 84.213 | 3,5 | 0,577 |
25 | 0,4547 | 0,0179 | 0,1624 | 0,0003 | 0,3204 | 32.367 | 106,19 | 2,7 | 0,457 |
26 | 0,4049 | 0,0159 | 0,1288 | 0,00025 | 0,2541 | 40.814 | 133,9 | 2,2 | 0,361 |
27 | 0,3606 | 0,0142 | 0,1021 | 0,00020 | 0,2015 | 51. 466 | 168,85 | 1,7 | 0,288 |
28 | 0,3211 | 0,0126 | 0,0810 | 0,00013 | 0,1598 | 64.897 | 212,92 | 1,4 | 0,226 |
29 | 0,2859 | 0,0113 | 0,0642 | 0,00010 | 0,1267 | 81.833 | 268,48 | 1,2 | 0,182 |
30 | 0,2546 | 0,0100 | 0,0509 | 0,00008 | 0,1005 | 103,19 | 338,55 | 0,86 | 0,142 |
31 | 0,2268 | 0,0089 | 0,0404 | 0,00006 | 0,0797 | 130,12 | 426,9 | 0,7 | 0,113 |
32 | 0,2019 | 0,0080 | 0,0320 | 0,00005 | 0,0632 | 164,08 | 538,32 | 0,53 | 0,091 |
33 | 0,1798 | 0,0071 | 0,0254 | 0,00004 | 0,0501 | 206,9 | 678,8 | 0,51 | 0,088 |
34 | 0,1601 | 0,0063 | 0,0201 | 0,000031 | 0,0398 | 260,9 | 855,96 | 0,43 | 0,072 |
35 | 0,1426 | 0,0056 | 0,0160 | 0,000025 | 0,0315 | 328,98 | 1 079,3 | 0,43 | 0,072 |
36 | 0,1270 | 0,0050 | 0,0127 | 0,000020 | 0,0250 | 414,84 | 1 361 | 0,33 | 0,056 |
37 | 0,1131 | 0,0045 | 0,0100 | 0,000016 | 0,0198 | 523,1 | 1 716,2 | 0,33 | 0,056 |
38 | 0,1007 | 0,0040 | 0,0080 | 0,000012 | 0,0157 | 659,62 | 2 164,1 | 0,27 | 0,044 |
39 | 0,0897 | 0,0035 | 0,0063 | 0,000010 | 0,0125 | 831,77 | 2 728,9 | 0,26 | 0,043 |
40 | 0,0799 | 0,0031 | 0,0050 | 0,000008 | 0,0099 | 1 048,8 | 3 441,1 | 0,21 | 0,035 |
Примечание. Сопротивление проводов в Ом/км и Ом/кфут при 20°C или 68°F.
Вот таблица размеров проводов AWG в формате изображения, если вам нужно загрузить ее для справки.
Щелкните изображение, чтобы увеличить
Похожие сообщения:
- Как определить размер центра нагрузки, панелей и распределительного щита?
- Как определить количество автоматических выключателей в щите?
- Как определить правильный размер подпанели?
Диаметр провода в миллиметрах “ мм .
D n = 27 × 10 -3 × 92 (36-n)÷39
or
D AWG = 8. 251 × е -(0,1159) (AWG) … В миллиметрах (мм).
Где:
- D = диаметр проволоки в миллиметрах «мм».
- n & AWG = номер калибра.
Примечание. Для калибров большего размера, таких как 4/0 (0000), 3/0 (000), 2/0 (00) и 0 (1/0), вы можете использовать числа для AWG как -3, -2 , -1 и 0 соответственно.
Диаметр проволоки в дюймах «in».
D n = 5 × 10 -3 × 92 (36-n)÷39 … В дюймах
Где:
- D = диаметр проволоки в дюймах «дюйм».
- n = номер калибра.
Площадь поперечного сечения провода в квадратных миллиметрах «мм 2 ».
A n = (π ÷ 4) × D n 2
A n = 12.668 × 10 -3 V 92 (36-n)÷19,5
Где:
- A n = площадь поперечного сечения провода калибра «n» в квадратных миллиметрах «мм 2 ».
- n = число «#» размера калибра.
- D = диаметр квадрата проволоки в «мм 2 ».
Площадь поперечного сечения провода в квадратных дюймах «в 2 ».
А n = (π ÷ 4) × D n 2
A n = 19635 × 10 -6 × 92 ( 36-n)÷19.5
Where:
- An = Площадь поперечного сечения провода калибра «n» в квадратных дюймах «в 2 ».
- n = число «#» размера калибра.
- D = диаметр квадрата проволоки в «in 2 ».
Площадь поперечного сечения провода в тыс.смил «круговых килограммов».
A n = 1000 × D n 2 = 0. 025 × 92 (36-n)÷19.5
Where:
- An = cross sectional area размера проволоки калибра «n» в тыс.смил.
- kcmil = круговые милы в килограммах.
- n = номер калибра.
- D = диаметр квадрата проволоки в дюймах 2 .
Примечание: kcmil также известен как MCM «тысячи круговых мил», т.е. 1kcmil = 1MCM = 0,5067 мм 2 .
- 2 МКМ ≈ 1 мм 2
- 1000 мил = 1 дюйм
Кроме того, MCM и kcmil используются для проводов большого диаметра в AWG.
Сопротивление на 1000 футов при 20 ° C или 68 ° F:
R N = 0,3048 × 10 × × × 10. × . A n )
Где;
- R = Сопротивление проводников в «Ом/кФт».
- n = номер калибра.
- ρ = rho = удельное сопротивление в (Ом·м).
- An = площадь поперечного сечения калибра n в квадратных дюймах «в 2 ».
Сопротивление на 1000 метров при 20 ° C или 68 ° F:
R N = 10 9 × × a × × . = Сопротивление жил провода «в Ом/км». Related Posts: Полученные из таблицы калибров проводов и основанные на размерах AWG, на следующем рисунке показаны наиболее часто используемые калибры проводов для различных применений. Щелкните изображение, чтобы увеличить его. В следующей таблице AWG показаны различные калибры AWG и связанные с ними значения силы тока и применения проводов. Вы можете использовать приведенную выше таблицу в качестве справочного листа следующим образом: Щелкните изображение, чтобы увеличить его. Нажмите на картинку, чтобы увеличить Похожие сообщения: NEC (Национальный электротехнический кодекс), таблица 310.15(B)(16) (ранее таблица 310.16) ) – 310.60 – СТАТЬЯ 310 – Проводники для общей электропроводки и допустимая сила тока проводников и размеры проводов на основе AWG (американский калибр проводов). THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2 THW-2, THWN-2, RHH, RHW-2, USE-2, XHH, XHHW, XHHW-2, ZW-2 Вот таблица NEC в виде диаграммы (формат изображения для загрузки в качестве справочного материала) Нажмите на изображение, чтобы увеличить его Американский калибр проволоки (AWG) Калькулятор размеров и таблица. * @ 68°F или 20°C ** Диаметр и площадь поперечного сечения не включают изоляцию. *** Результаты могут отличаться от реальных проводов: другое удельное сопротивление материала и количество жил в проводе Калькулятор падения напряжения ► Диаметр проволоки n калибра d n в дюймах (дюймах) равен 0,005in, умноженному на 92, возведенному в степень 36 минус число калибра n, деленное на 39: D N (in) = 0,005 в × 92 (36- N )/39 Диаметр n-калибра D N в миллиметре (MM).
Размеры проводов, номинальные токи и таблицы размеров выключателей на основе AWG Калибр проволоки Номинальная мощность Применение проволоки 4/0 (0000) 260 А Самый большой размер провода, который можно найти в жилых электроустановках 3/0 (000) 200 А Сервисный вход и питающий кабель 1/0 (0) 150 А Служебный вход и питающий кабель 2 Манометр 95 А Большие элементы водонагревателя 4 Манометр 70 А Электрические печи, большие электронагреватели 6 Манометр 55 А Печи, варочные панели и электрические плиты 10 Манометр 30 А Электрические сушилки для белья, оконные кондиционеры 240В, электрические водонагреватели 12 Манометр 20 А Кухня, ванная и наружные розетки (розетки) – кондиционеры 120 В 14 Манометр 15 А Светильники, лампы, розетки, осветительные цепи 16 калибр 13 А Удлинители (легкие) Калибр 18 10 А Низковольтное освещение и шнуры для ламп Таблица размеров проводов NEC 310.15(B)(16) (ранее таблица 310.16) и таблица на основе AWG
310.60 СТАТЬЯ 310 — ПРОВОДНИКИ ДЛЯ ОБЩЕЙ ЭЛЕКТРОПРОВОДКИ Таблица 310.15(B)(16) (ранее Таблица 310.16) Допустимые значения силы тока изолированных проводников с номинальным напряжением до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F), не более трех токов — Несущие проводники в кабелепроводе, кабеле или земле (непосредственно закопанные), при температуре окружающей среды 30°C (86°F)* Размер AWG или kcmil Номинальная температура проводника [см. Таблицу 310.104(A)]. Размер AWG или kcmil 60°C (140°F) 75°С (167°F) 90°С (194°F) 60°С (140°F) 75°С (167°F) 90°С (194°F) Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, USE, ZW Типы TBS, SA, SIS, FEP, FEPB, MI, RHH, RHW-2, THHN, THHW, Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, ИСПОЛЬЗОВАНИЕ Типы TBS, SA, SIS, THHN, THHW, МЕДЬ АЛЮМИНИЙ ИЛИ АЛЮМИНИЙ, ПОКРЫТЫЙ МЕДЬЮ 18** — — 14 — — — — 16** — — 18 — — — — 14** 15 20 25 — — — — 12** 20 25 30 15 20 25 12** 10** 30 35 40 25 30 35 10** 8 40 50 55 35 40 45 8 6 55 65 75 40 50 55 6 4 70 85 95 55 65 75 4 3 85 100 115 65 75 85 3 2 95 115 130 75 90 100 2 1 110 130 145 85 100 115 1 1/0 125 150 170 100 120 135 1/0 2/0 145 175 195 115 135 150 2/0 3/0 165 200 225 130 155 175 3/0 4/0 195 230 260 150 180 205 4/0 250 215 255 290 170 205 230 250 300 240 285 320 195 230 260 300 350 260 310 350 210 250 280 350 400 280 335 380 225 270 305 400 500 320 380 430 260 310 350 500 600 350 420 475 285 340 385 600 700 385 460 520 315 375 425 700 750 400 475 535 320 385 435 750 800 410 490 555 330 395 445 800 900 435 520 585 355 425 480 900 1000 455 545 615 375 445 500 1000 1250 495 590 665 405 485 545 1250 1500 525 625 705 435 520 585 1500 1750 545 650 735 455 545 615 1750 2000 555 665 750 470 560 630 2000 Таблица размеров проволоки | Таблица AWG
Калькулятор сечения проволоки
Выберите калибр #: — выберите AWG —000000000012345678 121314151617181 323334353637383940 Или введите # манометра: АВГ Выберите тип провода: МедьАлюминийУглеродистая стальЭлектростальЗолотоНихромНикельСеребро Удельное сопротивление: Ом·м Диаметр в дюймах: в Диаметр в миллиметрах: мм Площадь поперечного сечения в круговых милах: кмил Площадь поперечного сечения в квадратных дюймах: в 2 Площадь поперечного сечения в квадратных миллиметрах: мм 2 Сопротивление на 1000 футов*: Ом/кфут Сопротивление на 1000 м*: Ом/км Диаграмма AWG
AWG # Диаметр
(дюйм) Диаметр
(мм) Район
(ккмил) Площадь
(мм 2 ) 0000 (4/0) 0,4600 11.6840 211.6000 107.2193 000 (3/0) 0,4096 10.4049 167,8064 85.0288 00 (2/0) 0,3648 9,2658 133.0765 67.4309 0 (1/0) 0,3249 8.2515 105,5345 53.4751 1 0,2893 7.3481 83,6927 42.4077 2 0,2576 6,5437 66.3713 33. 6308 3 0,2294 5,8273 52.6348 26.6705 4 0,2043 5.1894 41.7413 21.1506 5 0,1819 4,6213 33.1024 16.7732 6 0,1620 4.1154 26.2514 13.3018 7 0,1443 3,6649 20.8183 10,5488 8 0,1285 3,2636 16.5097 8.3656 9 0,1144 2,9064 13.0927 6,6342 10 0,1019 2,5882 10.3830 5.2612 11 0,0907 2,3048 8.2341 4.1723 12 0,0808 2,0525 6,5299 3,3088 13 0,0720 1,8278 5. 1785 2,6240 14 0,0641 1,6277 4.1067 2.0809 15 0,0571 1.4495 3,2568 1.6502 16 0,0508 1.2908 2,5827 1.3087 17 0,0453 1.1495 2.0482 1.0378 18 0,0403 1.0237 1,6243 0,8230 19 0,0359 0,9116 1.2881 0,6527 20 0,0320 0,8118 1.0215 0,5176 21 0,0285 0,7229 0,8101 0,4105 22 0,0253 0,6438 0,6424 0,3255 23 0,0226 0,5733 0,5095 0,2582 24 0,0201 0,5106 0,4040 0,2047 25 0,0179 0,4547 0,3204 0,1624 26 0,0159 0,4049 0,2541 0,1288 27 0,0142 0,3606 0,2015 0,1021 28 0,0126 0,3211 0,1598 0,0810 29 0,0113 0,2859 0,1267 0,0642 30 0,0100 0,2546 0,1005 0,0509 31 0,0089 0,2268 0,0797 0,0404 32 0,0080 0,2019 0,0632 0,0320 33 0,0071 0,1798 0,0501 0,0254 34 0,0063 0,1601 0,0398 0,0201 35 0,0056 0,1426 0,0315 0,0160 36 0,0050 0,1270 0,0250 0,0127 37 0,0045 0,1131 0,0198 0,0100 38 0,0040 0,1007 0,0157 0,0080 39 0,0035 0,0897 0,0125 0,0063 40 0,0031 0,0799 0,0099 0,0050 Расчет калибра проволоки
Расчет диаметра проволоки
