Таблица 5-14, 5-28. Расчет сети при помощи вспомогательных таблиц удельных потерь напряжения

Таблица 5-14 Потеря напряжения в двухпроводной линии постоянного тока или двухпроводной линии переменного тока при cosφ = 1

Материал провода или жилы кабеля	Номинальное сечение, мм кв	При номинальном напряжении, в
		220	127	110	48	36	24	12
Медь	1 1,5 2,5 4 6 10 16 25 35 50 70 95	77,7 51,7 31,1 19,2 12,7 7,61 4,96 3,06 2,23 1,61 1,16 0,87	233,0 155,0 93,3 57,9 38,1 22,8 14,9 9,18 6,69 4,83 3,48 2,48	311,0 206,0 125,0 76,8 50,6 30,4 19,8 12,2 8,93 6,45 4,63 3,31	1,63 1,08 0,653 0,403 0,265 0,160 0,104 0,0642 0,0468 0,0338 0,0243 0,0173	2,90 1,93 1,16 0,717 0,472 0,284 0,185 0,114 0,0833 0,0602 0,0432 0,0309	6,52 4,32 2,61 1,61 1,06 0,640 0,416 0,257 0,187 0,135 0,0972 0,0692	26,1 17,3 10,4 6,44 4,24 2,56 1,66 1,03 0,749 0,541 0,389 0,277
Алюминий	2,5 4 6 10 16 25 35 50 70 95 120	52,8 33,1 22,0 13,2 8,18 5,29 3,80 2,64 1,90 1,45 1,15	158,0 99,3 66,0 39,6 24,5 15,9 11,4 7,92 5,70 4,35 3,45	213,0 132,0 88,0 52,8 32,7 21,2 15,2 10,6 7,60 5,62 4,46	1,11 0,693 0,462 0,277 0,172 0,111 0,0798 0,0555 0,0400 0,0236 —	1,97 1,23 0,823 0,494 0,306 0,198 0,142 0,0987 0,0710 0,0416 —	4,44 2,77 1,86 1,11 0,688 0,444 0,319 0,222 0,160 0,0944 —	17,8 11,1 7,44 4,43 2,75 1,78 1,28 0,888 0,640 0,378 —

Таблица 5-15 Потеря напряжения в трехфазной линии 380 в, выполненной изолированными проводами

на роликах и изоляторах, %/кВт⋅км

Материал провода	Сечение провода, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1
Медь	1 1,5 2,5 4 6 10 16 25 35 50 70 95 120	13,2 8,85 5,39 3,39 2,29 1,43 0,993 0,664 0,527 0,415 0,365 0,301 0,267	13,2 8,83 5,37 3,37 2,27 1,41 0,965 0,647 0,510 0,403 0,346 0,283 0,249	13,2 8,81 5,35 3,36 2,25 1,40 0,958 0,631 0,494 0,388 0,328 0,265 0,233	13,1 8,80 5,33 3,34 2,23 1,38 0,941 0,616 0,478 0,373 0,310 0,249 0,216	13,1 8,77 5,32 3,33 2,22 1,37 0,931 0,606 0,469 0,364 0,299 0,238 0,207	13,1 8,76 5,31 3,32 2,21 1,37 0,924 0,600 0,462 0,358 0,292 0,231 0,199	13,1 8,75 5,31 3,31 2,21 1,36 0,916 0,593 0,455 0,351 0,284 0,223 0,192	13,1 8,74 5,30 3,30 2,20 1,35 0,908 0,585 0,448 0,344 0,275 0,215 0,184	13,1 8,73 5,28 3,29 2,19 1,34 0,899 0,577 0,439 0,336 0,266 0,206 0,175	13,1 8,72 5,27 3,28 2,18 1,33 0,887 0,566 0,428 0,326 0,254 0,194 0,164	13,0 8,65 5,21 3,22 2,12 1,28 0,831 0,512 0,374 0,270 0,196 0,138 0,109
Алюминий	2,5 4 6 10 16 25 35 50 70 95 120 150	9,03 5,71 3,86 2,37 1,53 1,04 0,790 0,588 0,488 0,398 0,345 0,298	9,02 5,69 3,84 2,35 1,51 1,02 0,773 0,573 0,469 0,380 0,317 0,281	9,00 5,67 3,82 2,34 1,50 1,01 0,757 0,558 0,451 0,362 0,301 0,265	8,98 5,65 3,80 2,32 1,48 0,990 0,741 0,543 0,433 0,346 0,294 0,249	8,97 5,64 3,79 2,31 1,47 0,980 0,732 0,534 0,422 0,335 0,285 0,240	8,96 5,63 3,78 2,31 1,46 0,974 0,725 0,528 0,415 0,328 0,277 0,233	8,95 5,62 3,78 2,30 1,46 0,967 0,718 0,521 0,407 0,320 0,270 0,226	8,95 5,61 3,77 2,29 1,45 0,959 0,711 0,514 0,398 0,312 0,262 0,219	8,93 5,60 3,76 2,28 1,44 0,951 0,702 0,506 0,389 0,303 0,253 0,10	8,92 5,59 3,75 2,27 1,43 0,940 0,691 0,496 0,377 0,291 0,242 0,199	8,85 5,54 3,69 2,22 1,37 0,886 0,637 0,443 0,319 0,235 0,187 0,145

Таблица 5-16 Потеря напряжения в трехфазной кабельной линии 380 в, %/кВт⋅км

Материал жилы	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,9	0,95	1
Медь	1 1,5 2,5 4 6 10 36 25 35 50 70 95 120 150 185 240	13,0 8,72 5,28 3,29 2, 18 1,33 0,879 0,559 0,419 0,314 0,240 0,181 0,152 0,127 0,113 0,100	13,0 8,71 5,27 3,28 2,17 1,32 0,872 0,552 0,413 0,308 0,233 0,175 0,146 0,122 0,108 0,090	13,0 8,70 5,26 3,27 2,16 1,32 0,866 0,546 0,407 0,302 0,228 0,169 0,140 0,116 0,102 0,085	13,0 8,69 5,25 3,26 2,16 1,31 0,860 0,540 0,401 0,297 0,222 0,164 0,135 0,111 0,097 0,079	13,0 8,68 5,24 3,25 2,15 1,30 0,853 0,534 0,395 0,291 0,216 0,158 0, 129 0, 105 0,091 0,074	13,0 8,67 5,23 3,24 2,14 1,30 0,846 0,527 0,389 0,284 0,210 0,152 0,123 0,099 0,085 0,067	13,0 8,65 5,21 3,22 2,12 1,26 0,831 0,512 0,374 0,270 0,196 0,138 0,109 0,085 0,071 0,054
Алюминий	2,5 4 6 10 16 25 35 50 70 95 120 150 185 240	8,92 5,61 3,75 2,27 1,42 0,933 0,682 0,487 0,363 0,277 0,230 0,187 0,160 0,133	8,91 5,60 3,74 2,26 1,42 0,926 0,676 0,481 0,356 0,272 0,224 0,182 0,155 0,128	8,90 5,59 3,73 2,26 1,41 0,920 0,670 0,475 0,351 0,266 0,218 0,176 0,149 0,122	8,89 5,58 3,73 2,25 1,40 0,914 0,664 0,470 0,345 0,261 0,213 0,170 0,143 0,117	8,88 5,57 3,72 2,24 1,39 0,908 0,658 0,464 0,339 0,255 0,207 0,165 0,138 0,111	8,87 5,56 3,71 2,24 1,39 0,901 0,652 0,457 0,333 0,249 0,201 0,159 0,132 0,104	8,85 5,54 3,69 2,22 1,37 0,886 0,637 0,443 0,319 0,235 0,187 0,145 0,118 0,092

Таблица 5-17 Потеря напряжения в трехфазной воздушной линии 380 в, %/кВт⋅км

Материал провода	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1
Медь	4 6 10 16 25 35 50 70	3,51 2,40 1,55 1,08 0,756 0,610 0,498 0,414	3,47 2,36 1,51 1,05 0,723 0,578 0,467 0,384	3,43 2,33 1,48 1,02 0,692 0,547 0,438 0,356	3,40 2,29 1,44 0,985 0,660 0,517 0,409 0,328	3,37 2,27 1,42 0,965 0,641 0,498 0,390 0,310	3,36 2,25 1,41 0,951 0,628 0,486 0,378 0,298	3,34 2,24 1,39 0,937 0,614 0,472 0,365 0,286	3,33 2,22 1,38 0,921 0,599 0,458 0,351 0,272	3,30 2,20 1,36 0,904 0,582 0,441 0,335 0,257	3,28 2,18 1,33 0,893 0,572 0,432 0,326 0,248	3,22 2,12 1,28 0,831 0,512 0,374 0,270 0,196
Алюминий	16 25 35 50 70 95 120	1,62 1,13 0,873 0,671 0,539 0,450 0,395	1,59 1,10 0,841 0,641 0,509 0,421 0,367	1,55 1,07 0,811 0,611 0,481 0,393 0,340	1,52 1,03 0,781 0,582 0,453 0,366 0,314	1,50 1,02 0,762 0,564 0,435 0,349 0,297	1,49 1,00 0,749 0,552 0,423 0,337 0,286	1,47 0,988 0,736 0,539 0,411 0,325 0,274	1,46 0,973 0,721 0,524 0,397 0,312 0,261	1,44 0,956 0,705 0,509 0,382 0,297 0,247	1,42 0,935 0,684 0,489 0,362 0,278 0,228	1,37 0,886 0,637 0,443 0,319 0,235 0,187

Таблица 5-18 Потеря напряжения в трехфазной кабельной линии 660 в, %/кВт⋅км

Материал жилы	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,9	0,95	1
Медь	1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240	4,33 2,91 1,76 1,10 0,73 0,444 0,293 0,186 0,140 0,105 0,080 0,060 0,051 0,042 0,038 0,033	4,33 2,90 1,76 1,10 0,72 0,440 0,291 0,184 0,138 0,103 0,078 0,058 0,049 0,041 0,036 0,030	4,33 2,90 1,75 1,09 0,72 0,440 0,289 0,182 0,136 0,101 0,076 0,056 0,047 0,039 0,034 0,028	4,33 2,90 1,75 1,09 0,72 0,437 0,287 0,180 0,134 0,099 0,074 0,054 0,045 0,037 0,032 0,026	4,33 2,89 1,75 1,08 0,72 0,433 0,284 0,181 0,132 0,097 0,072 0,052 0,043 0,035 0,030 0,024	4,33 2,89 1,74 1,08 0,71 0,431 0,282 0,176 0,130 0,095 0,070 0,050 0,041 0,033 0,028 0,022	4,33 2,88 1,74 1,07 0,71 0,428 0,280 0,171 0,125 0,090 0,065 0,046 0,036 0,028 0,024 0,018
Алюминий	2,5 4 6 10 16 25 35 50 70 95 120 150 185 240	2,97 1,87 1,25 0,76 0,47 0,311 0,227 0,162 0,121 0,092 0,077 0,062 0,053 0,044	2,97 1,87 1,25 0,75 0,47 0,309 0,225 0,16 0,119 0,091 0,075 0,061 0,051 0,043	2,97 1,87 1,24 0,75 0,47 0,307 0,223 0,158 0,117 0. 089 0,073 0,059 0,049 0,041	2,96 1,86 1,24 0,75 0,47 0,305 0,221 0,157 0,115 0,087 0,071 0,057 0,048 0,039	2,96 1,86 1,24 0,75 0,46 0,303 0,219 0,155 0,113 0,085 0,069 0,055 0,046 0,037	2,96 1,85 1,24 0,75 0,46 0,300 0,217 0,152 0,111 0,083 0,067 0,053 0,044 0,035	2,95 1,85 1,23 0,74 0,46 0,295 0,212 0,148 0,108 0,078 0,062 0,048 0,039 0,030

Таблица 5-19 Потеря напряжения в трехфазной воздушной линии 660 в, %/кВт⋅км

Материал провода	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1
Медь	4 6 10 16 25 35 50 70	1. 17 0,80 0,52 0,360 0,252 0,207 0,166 0,138	1,16 0,79 0,50 0,350 0,241 0,192 0,157 0,128	1,14 0,78 0,49 0,340 0,231 0,182 0,146 0,119	1,13 0,77 0,48 0,328 0,220 0,172 0,136 0,109	1,12 0,76 0,47 0,322 0,214 0,166 0,130 0,103	1,12 0,75 0,47 0,327 0,209 0,165 0,129 0,099	1,11 0,75 0,46 0,312 0,205 0,157 0,122 0,095	1,11 0,74 0,46 0,307 0,200 0,153 0,117 0,091	1,10 0,73 0,45 0,301 0,194 0,147 0,112 0,086	1,09 0,73 0,44 0,298 0,191 0,144 0,109 0,083	1,07 0,71 0,42 0,277 0,171 0,125 0,090 0,065
Алюминий	16 25 35 50 70 95 120	0,54 0,377 0,291 0,227 0,180 0,150 0,132	0,53 0,370 0,280 0,217 0,170 0,140 0,122	0,52 0,357 0,270 0,204 0,160 0,131 0,113	0,51 0,343 0,260 0,194 0,151 0,122 0,105	0,50 0,340 0,254 0,188 0,145 0,116 0,099	0,50 0,333 0,250 0,184 0,141 0,112 0,095	0,49 0,329 0,245 0,180 0,137 0,108 0,091	0,49 0,324 0,240 0,175 0,132 0,104 0,087	0,49 0,319 0,235 0,170 0,127 0,099 0,082	0,48 0,312 0,228 0,163 0,121 0,092 0,076	0,46 0,295 0,212 0,148 0,106 0,078 0,062

Таблица 5-22 Потеря напряжения в трехфазной воздушной линии 6 кв, %/МВт⋅км

Материал провода	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1
Медь	10 16 25 35 50 70	6,33 4,48 3,17 2,58 2,21 1,88	6,17 4,34 3,02 2,43 2,06 1,73	6,00 4,18 2,87 2,29 1,91 1,59	5,83 4,03 2,73 2,16 1,77 1,45	5,75 3,94 2,64 2,07 1,68 1,36	5,70 3,88 2,58 2,01 1,62 1,30	5,61 3,81 2,52 1,95 1,55 1,24	5,56 3,74 2,45 1,88 1,48 1,17	5,45 3,66 2,37 1,81 1,41 1,09	5,36 3,56 2,28 1,71 1,31 1,00	5,11 3,33 2,06 1,50 1,08 1,778
Алюминий	25 35 50 70 95 120	4,67 3,64 2,83 2,30 2,02 1,80	4,52 3,49 2,68 2,16 1,87 1,66	4,38 3,35 2,55 2,03 1,73 1,52	4,24 3,21 2,42 1,90 1,60 1,39	4,15 3,13 2,34 1,82 1,51 1,31	4,09 3,07 2,28 1,76 1,45 1,25	4,02 3,01 2,22 1,71 1,39 1,19	3,95 2,94 2,15 1,64 1,33 1,12	3,88 2,87 2,08 1,57 1,25 1,05	3,78 2,77 1,99 1,48 1,16 0,96	3,56 2,56 1,78 1,28 0,947 0,75

Таблица 5-23 Потеря напряжения в трехфазной воздушной линии 10 кв, %/МВт⋅км

Материал провода	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1
Медь	10 16 25 35 50 70	2,28 1,61 1,14 0,929 0,796 0,676	2,22 1,56 1,09 0,876 0,741 0,622	2,16 1,50 1,03 0,826 0,688 0,571	2,10 1,05 0,984 0,776 0,637 0,521	2,07 1,41 0,952 0,745 0,605 0,489	2,05 1,39 0,93 0,724 0,583 0,468	2,02 1,37 0,907 0,702 0,56 0,445	2,00 1,35 0,883 0,678 0,534 0,421	1,96 1,32 0,855 0,651 0,506 0,393	1,93 1,28 0,82 0,617 0,471 0,359	1,84 1,2 0,74 0,54 0,39 0,28
Алюминий	25 35 50 70 95 120	1,68 1,31 1,02 0,827 0,725 0,647	1,63 1,26 0,966 0,778 0,673 0,596	1,57 1,21 0,917 0,730 0,623 0,547	1,52 1,16 0,869 0,683 0,574 0,499	1,49 1,12 0,839 0,654 0,543 0,470	1,47 1,10 0,819 0,634 0,522 0,449	1,45 1,08 0,798 0,613 0,501 0,428	1,42 1,06 0,774 0,591 0,477 0,404	1,39 1,03 0,748 0,565 0,450 0,378	1,36 0,997 0,715 0,533 0,417 0,345	1,28 0,92 0,64 0,46 0,34 0,27

Таблица 5-24 Потеря напряжения в трехфазной кабельной линии 6 кв, %/МВт⋅км

Материал провода	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1
Медь	10 16 25 35 50 70 95 120 150 185 240	5,39 3,64 2,32 1,75 1,32 1,00 0,767 0,651 0,545 0,481 0,428	5,35 3,59 2,29 1,72 1,28 0,980 0,740 0,623 0,517 0,456 0,400	5,31 3,56 2,25 1,68 1,25 0,943 0,711 0,595 0,492 0,430 0,372	5,28 3,53 2,22 1,65 1,22 0,915 0,683 0,567 0,467 0,406 0,345	5,26 3,50 2,20 1,64 1,20 0,895 0,667 0,550 0,450 0,389 0,328	5,24 3,48 2,18 1,62 1,19 0,884 0,656 0,538 0,438 0,378 0,317	5,22 3,47 2,17 1,60 1,18 0,873 0,645 0,528 0,428 0,365 0,306	5,21 3,45 2,15 1,59 1,17 0,860 0,631 0,513 0,413 0,356 0,292	5,19 3,42 2,14 1,57 1,15 0,842 0,617 0,500 0,400 0,342 0,278	5,16 3,39 2,11 1,55 1,13 0,822 0,598 0,481 0,384 0,325 0,258	5,11 3,33 2,06 1,50 1,08 0,778 0,556 0,438 0,342 0,286 0,217
Алюминий	10 16 25 35 50 70 95 120 150 185 240	9,18 5,81 3,83 2,80 2,01 1,50 1,16 0,961 0,786 0,667 0,578	9,14 5,75 3,78 2,77 1,98 1,48 1,13 0,933 0,758 0,642 0,550	9,10 5,72 3,75 2,74 1,95 1,44 1,10 0,906 0,733 0,617 0,522	9,07 5,70 3,73 2,71 1,92 1,41 1,07 0,878 0,708 0,592 0,495	9,05 5,67 3,70 2,69 1,90 1,39 1,05 0,861 0,692 0,576 0,478	9,03 5,65 3,69 2,68 1,89 1,38 1,04 0,850 0,681 0,564 0,467	9,01 5,64 3,68 2,66 1,87 1,37 1,03 0,839 0,670 0,553 0,455	9,00 5,61 3,66 2,65 1,86 1,36 1,02 0,826 0,656 0,541 0,442	8,98 5,58 3,64 2,63 1,85 1,34 1,00 0,811 0,642 0,528 0,428	8,95 5,56 3,61 2,61 1,83 1,32 0,986 0,792 0,626 0,511 0,408	8,90 5,50 3,56 2,56 1,78 1,28 0,947 0,750 0,584 0,472 0,367

Таблица 5-25 Потеря напряжения в трехфазной кабельной линии 10 кв, %/МВт⋅км

Материал провода	Номинальное сечение, мм кв	При коэффициенте мощности
		0,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1
Медь	16 25 35 50 70 95 120 150 185 240	1,31 0,836 0,630 0,474 0,361 0,276 0,234 0,196 0,173 0,154	1,29 0,823 0,618 0,462 0,353 0,266 0,224 0,186 0,164 0,144	1,28 0,810 0,606 0,451 0,339 0,256 0,214 0,177 0,155 0,134	1,27 0,798 0,595 0,441 0,329 0,246 0,204 0,168 0,146 0,124	1,26 0,790 0,588 0,434 0,322 0,240 0,198 0,162 0,140 0,118	1,25 0,785 0,583 0,430 0,318 0,236 0,194 0,158 0,135 0,114	1,25 0,780 0,577 0,425 0,314 0,232 0,190 0,154 0,132 0,110	1,24 0,774 0,572 0,420 0,309 0,227 0,185 0,149 0,128 0,105	1,23 0,767 0,566 0,414 0,303 0,222 0,180 0,144 0,123 0,100	1,22 0,759 0,558 0,407 0,296 0,215 0,173 0,138 0,117 0,093	1,20 0,74 0,54 0,39 0,28 0,20 0,158 0,123 0,103 0,078
Алюминий	16 25 35 50 70 95 120 150 185 240	2,09 1,38 1,01 0,724 0,541 0,416 0,346 0,283 0,240 0,208	2,07 1,36 0,998 0,712 0,533 0,406 0,336 0,273 0,231 0,198	2,06 1,35 0,986 0,701 0,519 0,396 0,326 0,264 0,222 0,188	2,05 1,34 0,975 0,691 0,509 0,386 0,316 0,255 0,213 0,178	2,04 1,33 0,968 0,684 0,502 0,380 0,310 0,249 0,207 0,172	2,03 1,32 0,963 0,680 0,498 0,376 0,306 0,245 0,203 0,168	2,03 1,32 0,957 0,675 0,494 0,372 0,302 0,241 0,199 0,164	2,02 1,31 0,952 0,670 0,489 0,367 0,297 0,236 0,195 0,159	2,01 1,31 0,946 0,664 0,483 0,362 0,292 0,231 0,190 0,154	2,00 1,30 0,938 0,657 0,476 0,355 0,285 0,225 0,184 0,147	1,98 1,28 0,92 0,64 0,46 0,34 0,27 0,21 0,17 0,132

Таблица 5-26 Потеря напряжения в трехфазном токопроводе 380 В, выполненном алюминиевыми шинами прямоугольного сечения, %/кВт⋅км

Размеры шин, мм	При коэффициенте мощности
	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
25X3 30Х4 40X4 40X5 50X5 50X6 60X6 80X6 100X6 60X8 80X8 100X8 120X8 80X10 100Х10 120X10	0,848 0,716 0,640 0,609 0,560 0,541 0,508 0,455 0,417 0,485 0,437 0,404 0,373 0,430 0,392 0,367	0,690 0,567 0,501 0,471 0,429 0,413 0,384 0,382 0,312 0,364 0,325 0,300 0,275 0,318 0,290 0,270	0,590 0,474 0,414 0,386 0,348 0,332 0,308 0,272 0,247 0,288 0,256 0,235 0,215 0,249 0,226 0,209	0,533 0,417 0,362 0,333 0,288 0,283 0,262 0,229 0,208 0,242 0,212 0,196 0,178 0,207 0,187 0,173	0,468 0,355 0,304 0,276 0,245 0,229 0,210 0,182 0,163 0,192 0,168 0,152 0,138 0,161 0,144 0,117	0,421 0,310 0,262 0,235 0,206 0,190 0,174 0,148 0,131 0,155 0,134 0,121 0,109 0,127 0,113 0,104	0,374 0,266 0,221 0,194 0,167 0,152 0,137 0,144 0,102 0,119 0,102 0,090 0,0803 0,0950 0,0830 0,0747	0,289 0,186 0,146 0,117 0,097 0,082 0,0705 0,0535 0,0439 0,0535 0,0412 0,0338 0,0284 0,0343 0,0276 0,0229

Примечание. Значения потерь напряжения даны при температуре +30 °С и расстоянии между центрами шин 250 мм.

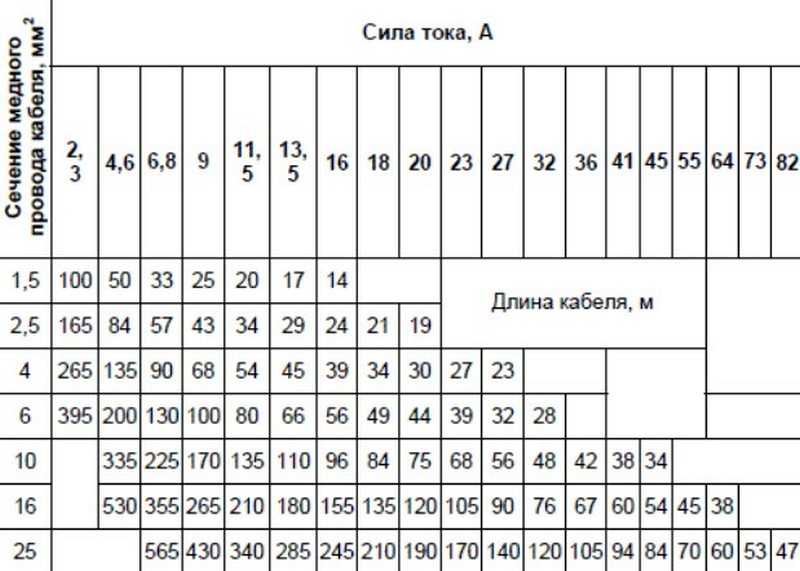

Расчёт потерь напряжения в кабеле

Online расчёт заземления Online расчёт сечения кабеля по мощности и току   Потеря напряжения в кабеле — величина, равная разности между установившимися значениями действующего напряжения, измеренными в двух точках системы электроснабжения (по ГОСТ 23875-88). Этот параметр необходимо знать при производстве любых электромонтажных работ — начиная от видеонаблюдения и ОПС и заканчивая системами электроснабжения промышленных объектов.   Рис.1 Рис.2 При равенстве сопротивлений Zп1=Zп2=Zп3 и Zн1=Zн2=Zн3 ток в нулевом проводе отсутствует (Рис. 1), поэтому для трёхфазных линий потери напряжения рассчитываются для одного проводника. В двух- и однофазных линиях, а также в цепи постоянного тока, ток идёт по двум проводникам (Рис.2), поэтому вводится коэффициент 2 (при условии равенства Zп1=Zп2). Доступна Windows-версия программы расчёта потерь напряжения Расчёт потерь напряжения в кабеле   Постоянный ток Переменный ток     Материал кабеля: АлюминийМедь Длина линии (м): Сечение кабеля (мм²): Мощность нагрузки (Вт): Мощность Сила тока (А): Ток Напряжение сети (В): 1 фаза Коэффициент мощности (cosφ): 2 фазы Температура кабеля (°C): 3 фазы   Потери напряжения (В / %): Сопротивление провода (ом): Реактивная мощность (ВАр): Напряжение на нагрузке (В):   Материал кабеля: Длина линии (м): Сечение кабеля (мм²): Сечение Диаметр (мм): Диаметр Мощность нагрузки (Вт): Мощность Сила тока (А): Ток Сопротивление нагрузки (Ом): Сопротивление Напряжение сети (В): Температура кабеля (°C):   Потери напряжения (В / %): Сопротивление провода (ом): Напряжение на нагрузке (В):   *Формат ввода — х. хх (разделитель — точка) Расчёт потерь линейного (между фазами) напряжения в кабеле при трёхфазном переменном токе производится по формулам:   или (если известен ток) где   Расчёт потерь фазного (между фазой и нулевым проводом) напряжения в кабеле производится по формулам:   или (если известен ток) где   Для расчёта потерь линейного напряжения U=380 В; 3 фазы. Для расчёта потерь фазного напряжения U=220 В; 1 фаза.   P — активная мощность передаваемая по линии, Вт; Q — реактивная мощность передаваемая по линии, ВАр; R — удельное активное сопротивление кабельной линии, Ом/м; X — удельное индуктивное сопротивление кабельной линии, Ом/м; L — длина кабельной линии, м; Uл — линейное напряжение сети, В; Uф — фазное напряжение сети, В.   Пожелания, замечания, рекомендации по улучшению раздела расчётов на нашем сайте просьба присылать по электронной почте [email protected] Разрешается копирование java-скриптов при условии ссылки на источник.   ВСЕ РАСЧЁТЫ

Кабель среднего напряжения — кабельная продукция среднего напряжения от 3,3 кВ до 45 кВ

Обладая широким ассортиментом кабелей среднего напряжения, нашей испытательной лабораторией среднего напряжения и экспертами, предоставляющими технические и нормативные рекомендации, Eland Cables является специалистом в области среднего напряжения.

Существуют огромные различия в конструкции, стандартах и ​​используемых материалах. Определение правильного кабеля среднего напряжения для проекта — это вопрос баланса требований к производительности, требований к установке и экологических проблем, а затем обеспечения соответствия кабеля, отрасли и нормативным требованиям.

. Поскольку Международная электротехническая комиссия (МЭК) определяет кабели среднего напряжения как имеющие номинальное напряжение от 1 кВ до 100 кВ, следует учитывать широкий диапазон напряжений. Чаще думают, как и мы, в терминах от 3,3 кВ до 69кВ, прежде чем оно станет высоковольтным. Мы можем поддерживать спецификации кабелей для всех напряжений.



Существует множество вариантов конструкции, стандартов и используемых материалов. Формат может быть одноядерным, трехъядерным или одноядерным триплексом. Это наиболее часто задаваемые.

Конструкция кабеля среднего напряжения:

Кабельный слой среднего напряжения	Материалы для кабелей среднего напряжения
Проводник	Медь или алюминий — одножильный класс 1, многожильный класс 2 (круглый, кольцевой уплотненный, секторный)
Дополнительно: Гидроблокировка проводника	Набухающие порошки или набухающие нити в междоузлиях
Экран проводника	Полупроводящий слой
Изоляция	XLPE (сшитый полиэтилен) или EPR (этиленпропиленовый каучук)
Изоляционный экран	Полупроводящий слой
Дополнительно: Гидроблокировка — продольная	Набухающие порошки
Металлический экран	Медные провода и/или медная лента (вокруг отдельных жил)
Дополнительно: Гидроблокировка — продольная	Набухающая лента
Дополнительно: Внутренний тубус	Применяется там, где также применяется броня. ПВХ или LSZH компаунд
Дополнительно: Броня	Одножильный: алюминиевая проволока/лента Многожильный: оцинкованная стальная проволока/лента (проволока может быть круглой или плоской, ленты могут быть однослойными или двухслойными, плоскими или гофрированными)
Дополнительно: Гидроблокировка — Радиальная	Лента из алюминия/ПЭТ, алюминиевая сторона которой плотно приклеена к внешней оболочке
Наружная оболочка	LDPE, MDPE (полиэтилен низкой/средней плотности), PVC (поливинилхлорид), LSZH (низкодымный, безгалогенный). При необходимости могут быть добавлены добавки для обеспечения устойчивости к ультрафиолетовому излучению, маслам и жирам, воде, огню, термитам и другим факторам окружающей среды.



Стандарты кабелей среднего напряжения:

Наиболее часто упоминаемые стандарты кабелей среднего напряжения:

Стандарт кабелей среднего напряжения	MV Стандарт Описание
МЭК 60502-2	Кабели с экструдированной изоляцией на номинальное напряжение от 6 кВ до 30 кВ
BS6622	Бронированный кабель с внешней оболочкой из ПВХ на напряжение от 3,3/6 кВ до 19/33кВ
БС7835	Бронированный кабель с наружной оболочкой LSZH и номинальным напряжением от 3,3/6кВ до 19/33кВ
BS7870-4. 10	Одножильные кабели для распределительных сетей с экструдированной изоляцией до 11 кВ и 33 кВ включительно
HD620	Кабели с экструдированной изоляцией и номинальным напряжением от 3,6/6 (7,2) кВ до 20,8/36 (42) кВ (часто используются в сочетании с IEC60502-2)
DIN VDE 0276 часть 620	Кабели распределительные на номинальное напряжение от 3,6 кВ до 20,8/36 кВ

Существуют также отраслевые стандарты, такие как стандарт Network Rail NR/PS/ELP/00008 для силовых кабелей на железнодорожных путях, который включает кабели 19/33 кВ и 25/44 кВ с графитовым покрытием в оболочке из MDPE.



Соответствие нормативным требованиям — CPR для кабелей среднего напряжения:

В начале процесса спецификации важно определить, применяются ли нормативные требования, такие как соответствие CPR, к кабелям, которые вы выбираете, — это может повлиять на выбор конструкции и используемых материалов. . Кабель используется для внутренней установки или заканчивается внутри здания? Географически, где находится установка (есть ли минимальный класс CPR для кабеля)?

Имеются кабели среднего напряжения, соответствующие стандарту CPR, с оболочкой из ПВХ и материалов LSZH, выдерживающие класс CPR Cca и отвечающие соответствующим стандартам, в том числе имеющие сертификаты третьих сторон. Просто поговорите с членом команды, и он поможет вам выбрать кабель, который соответствует вашим требованиям.



Размеры кабелей среднего напряжения:

Наши кабели на 10 кВ, 11 кВ, 20 кВ, 22 кВ, 30 кВ и 33 кВ доступны в следующих диапазонах размеров поперечного сечения (в зависимости от медных/алюминиевых жил). Большие размеры часто доступны по запросу.

10 кВ одножильный	35 мм 2 до 500 мм 2
10 кВ 3-жильный	35 мм 2 до 240 мм 2
Одножильный 11 кВ	50 мм 2 до 1000 мм 2
11 кВ 3-жильный	35 мм 2 до 400 мм 2
20кВ одножильный	50 мм 2 до 500 мм 2
20 кВ 3-жильный	35 мм 2 до 630 мм 2
Одножильный 22 кВ	50 мм 2 до 630 мм 2
22 кВ 3-жильный	50 мм 2 до 500 мм 2
30 кВ одножильный	50 мм 2 до 500 мм 2
Одножильный 33 кВ	70 мм 2 до 1000 мм 2
33 кВ 3-жильный	50 мм 2 до 400 мм 2



Кабели среднего напряжения Номенклатура:

Кабели среднего напряжения, очевидно, могут называться по их стандарту и используемым материалам (например, Cu для меди, XLPE для сшитого полиэтилена), но их часто называют по странам- специальные соглашения об именах.

Немецкий кабель среднего напряжения Номенклатура:

N	Кабель среднего напряжения согласно DIN VDE 0276
А	Алюминиевый (Al) проводник
[пусто]	Медный (Cu) проводник
2X	Изоляция из сшитого полиэтилена (XLPE)
С	Экран из медной проволоки и медной ленты, спирально намотанной
SE	Экран из медных проводов и медной ленты поверх каждой отдельной жилы, спирально намотанной
(Ж)	Продольная водонепроницаемость
(Флорида)	Продольная и поперечная (Радиальная) водонепроницаемость
Д	Оболочка из поливинилхлорида (ПВХ)
2 года	Полиэтиленовая (PE) оболочка
Н	Оболочка с низким содержанием дыма и без галогенов (LSZH)

Таким образом, NA2XSH будет одножильным алюминиевым кабелем с изоляцией из сшитого полиэтилена, металлическим экраном и внешней оболочкой из LSZH, в то время как N2XSE(FL)2Y будет 3-жильным кабелем из меди, сшитого полиэтилена, медным экранированным кабелем с продольным и радиальным гидроизоляция и оболочка из полиэтилена (обычно MDPE).

Португальские кабели среднего напряжения , однако используют другую номенклатуру, которая включает следующие сокращения:

Х	Медный (Cu) проводник
LX	Алюминиевый (Al) проводник
Н	Сшитый полиэтилен (XLPE)
я	Экран из медной ленты
О	Экран из медных проводов
1А	Алюминиевая ленточная броня (для одножильных кабелей)
А	Броня из стальной ленты (для многожильных кабелей)
1Р	Броня из алюминиевой проволоки (для одножильных кабелей)
Р	Броня из стальной проволоки (для многожильных кабелей
Е	Полиэтилен (ПЭ)
В	Поливинилхлорид (ПВХ)
(быть)	Водоблокирующие нити (поверх металлического экрана)
(ЦБЭ)	Гидроблокировка проводника

Это означает, что кабель с именем LXHIO1AE будет одножильным алюминиевым кабелем с изоляцией из сшитого полиэтилена, медным проводом и ленточным экраном, алюминиевой проволочной броней и полиэтиленовой оболочкой, а кабель XHIV будет иметь медную жилу, изоляцию из сшитого полиэтилена и экран из медной ленты. , и оболочка из ПВХ.

Опора с кабелем среднего напряжения Спецификация

Для долговечности и эффективности вашей установки крайне важно, чтобы указанные вами кабели среднего напряжения были точно оптимизированы в соответствии с требованиями. Для получения помощи в этом, ориентируясь в стандартах, конструкции и требованиях соответствия, вы можете связаться с нашей технической командой по электронной почте на технический@elandcables.com или по телефону +44 (0) 20 7241 8500. Мы можем обсудить ваши конкретные требования к проекту и наши международные решения по кабелям среднего напряжения и аксессуарам.

Складирование и поставка кабелей среднего напряжения

После того, как вы определились с правильной конструкцией и стандартами, мы можем поставить ваши кабели среднего напряжения в соответствии с графиком вашего проекта — будь то срочное требование, поступающее прямо со склада, отправляемое в тот же день или изготовленное и доставленное в соответствии с вашим графиком через наш автопарка, в том числе с использованием саморазгружающихся автомобилей hiab, где это необходимо.

Наши кабели среднего напряжения доступны с определенной длиной, а также с увеличенной длиной для облегчения установки и уменьшения количества соединений. Также могут быть предоставлены сопутствующие кабельные аксессуары с размерами кабеля, откалиброванными для идеального соответствия.



Специально разработанные кабели среднего напряжения

Для обеспечения эффективности и долговечности каждый кабель среднего напряжения должен быть адаптирован к установке, но бывают случаи, когда требуется действительно индивидуальный кабель. Наши специалисты по кабелям среднего напряжения могут вместе с вами разработать решение, соответствующее вашим требованиям. Чаще всего настройки влияют на размер площади металлического экрана, который можно отрегулировать для изменения емкости короткого замыкания и условий заземления.

В каждом случае технические данные предоставляются для демонстрации пригодности, а спецификация отточена для производства. Все индивидуальные решения проходят расширенные испытания в нашей лаборатории для испытаний кабелей среднего напряжения.

Свяжитесь с командой, чтобы поговорить с одним из наших специалистов.

Испытательная установка для кабелей среднего напряжения

Учитывая критический характер инфраструктурного соединения, создаваемого с помощью кабелей среднего напряжения, надежность, качество и соответствие требованиям имеют жизненно важное значение. Чтобы предоставить необходимые гарантии этого как инженерам-электрикам, так и их конечным пользователям, мы тестируем наши кабели среднего напряжения в нашем специализированном испытательном центре.

Наш объект среднего напряжения является продолжением The Cable Lab, где мы проводим испытания кабелей с номинальным напряжением 3,3/6,6 кВ и выше. Это включает в себя ключевые тесты, такие как испытание на устойчивость к целостности кабеля, также известное как испытание СНЧ для определения любых повреждений материала оболочки. Он обеспечивает комплексную проверку качества кабелей среднего напряжения Британского стандарта и европейского стандарта/МЭК, бронированных и небронированных, а также специализированных кабелей среднего напряжения, таких как DNO 11 кВ и 33 кВ, и путевых электростанций Network Rail 25/44 кВ.





Таблица падения напряжения Калькулятор NEC (таблица в формате PDF для алюминиевых и медных проводов)

Как рассчитать падение напряжения и сечение проводов и кабелей? Вы нашли лучший ресурс от кабельной компании 1X Technologies по падению напряжения, включая нашу таблицу падения напряжения, калькулятор, диаграммы в формате PDF и несколько интерактивных ресурсов, которые помогут вам рассчитать падение напряжения в однофазных и трехфазных проводах и кабелях в соответствии с NEC. .

Падение напряжения – это уменьшение электрического потенциала на пути тока, протекающего в электрической цепи. Падение напряжения на внутреннем сопротивлении источника, на проводниках, на контактах и ​​на соединителях нежелательно, поскольку часть подводимой энергии рассеивается.



120-вольтовая таблица падения напряжения в одной фазе, схема проводов и кабелей

Чтобы распечатать эту диаграмму в формате PDF, щелкните правой кнопкой мыши страницу и выберите «Сохранить как PDF» или «Печать и создать новый PDF-файл для таблиц ниже».

*Рассчитано при максимальном падении напряжения 3%

Таблица падения напряжения в однофазной сети 240 В, схема проводов и кабелей

*Рассчитано при максимальном падении напряжения 3%

**Примечание. коэффициент 0,9, температура окружающей среды 86°F и не более 3 токонесущих проводников. Эти таблицы падения напряжения должны быть сопоставлены с обновленными рекомендациями NEC и предназначены только для развлекательных целей.



Калькулятор падения напряжения

Щелкните изображение ниже, чтобы открыть калькулятор падения напряжения.

Калькулятор падения напряжения — 1XTech — Таблица падения напряжения Калькулятор NEC (таблица в формате PDF для алюминиевых и медных проводов) Калькулятор предоставлен Electrician2.com (Дополнительные ресурсы по падению напряжения ниже)

Если вам нужны дополнительные ресурсы или у вас есть дополнительные вопросы о падении напряжения, или если вам нужно ценовое предложение на любой провод и кабель, просто свяжитесь с нами, используя контактную форму ниже.

Формулы и расчеты с капсом напряжения.

DC / Однофазная расчет напряжений (VOLTAGE PROMULA)-это равное значение Voltage Voltage Voltage Voltage Voltage Voltage Voltage Voltage v voltage v voltage. ток провода I в амперах (А) умножить на 2 длины одностороннего провода L в футах (футах) умножить на сопротивление провода на 1000 футов R в омах (Ом/кфут) разделить на 1000:

В _{падение (В)}  =  I _{wire  (A)}  ×  R _{wire (Ω)}

=  I _{wire  (A)}  × (2 ×  L _(ft)  × R _{провод (Ом/кфут)}  / 1000 _{(фут/кфут)} )

Падение напряжения V в вольтах (В) равно току провода I в амперах (А), умноженному на 2 длина проводника L в метрах (м), умноженная на сопротивление провода на 1000 метров R в омах (Ом/км), деленное на 1000:

V _{drop  (V)}  =  I _{wire  (A)}  ×  R _{wire (Ω)}

=  I _{wire  (A)} × (2 × L _(M) × R _{Провод (ω/км)} /1000 _(м/км) )

3 Фаза. Падение линейного напряжения V в вольтах (В) равно квадратному корню из трех значений тока провода I в амперах (А), умноженного на длину провода в одном направлении L в футах (футах), умноженного на сопротивление провода на 1000 футов R в омах ( Ом/кфут), деленное на 1000:

V _{DROP (V)} = √3 × I _(A) × R _{WIRE (ω R . провод  (A)  × ( L (фут)  ×  R провод  (Ом/кфут)  / 1000 (фут/кфут) Падение линейного напряжения до 9000 В 3 ) вольт (В) равен квадратному корню из 3-кратного значения тока провода I в амперах (А) умноженного на длину одностороннего провода L в метрах (м) умноженного на сопротивление провода на 1000 метров R в омах (Ом/км) деленное к 10:00:}

V _{DROP (V)} = √3 × I _(A) × R _{WIRE (ω R . wire  (A)  × ( L (m)  ×  R wire  (Ω/km)  / 1000 (m/km) )}

Wire diameter calculations

The n диаметр калиброванной проволоки d _n  в дюймах (дюймах) равен 0,005 дюйма, умноженному на 9.2 в степени 36 минус номер калибра n, разделенный на 39:

d _{n  (дюйм)}  = 0,005 дюйма × 92 ^{(36- n 7 )/39 901 калибр диаметр проволоки d _n  в миллиметрах (мм) равен 0,127 мм, умноженному на 92, возведенному в степень 36 минус число калибра n, деленное на 39: 92 (36- n )/39}

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода калибра n A _n  в круговых милах (ксмил) равна 1000-кратному диаметру квадратного провода d в ​​дюймах (дюймах): = 1000 × D _N ² = 0,025 в ² × 92 ^{(36- N ) /19,5}

The NAGE-SEARIAGE AGE-SEAGENTIONS. дюймах (в ² ) равно числу пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):

A _{N (в} 2 ₎ = (π/4) × D _N ² = 0,0036 2 ² = 0,00366357 ² = 0,0036 2 ² = 0,0036 2 ² = 0,0036 2 ² = 0,0036 9037 ² = 0,0036. /19,5

Площадь поперечного сечения провода калибра n A _n  в квадратных миллиметрах (мм ² ) равна числу пи, деленному на 4 квадратного диаметра провода d в ​​миллиметрах (мм):

A _{n  (мм} 2 ₎  = (π/4)× D _N ² = 0,012668 мм ² × 92 ^{(36- n ) /19.5. .be/TcAyFuPKsswVideo не может быть загружен, так как JavaScript отключен: Сопротивление проводов и падение напряжения – Polly Friendshuh, часть 1 (https://youtu. be/TcAyFuPKssw)}

Сопротивление провода n калибра R в омах на килофут (Ом/ kft) равно 0,3048×1000000000, умноженное на удельное сопротивление провода ρ в OHM-метере (ω · м), разделенная на 25,4 ² раз превышающей зону сечения A _N в квадратных дюймах (в ² ):

R _976):

R _976):

R 8676):

R _676):

R _676):

R 99697976):

R 7676):

R 9.9006 28976). Ω/kft)  = 0.3048 × 10 ⁹  ×  ρ _(Ω·m)  / (25.4 ²  ×  A _{n  (in} 2 ₎ )

The n gauge сопротивление провода R в омах на километр (Ом/км) равно удельному сопротивлению провода в 1 000 000 000 ρ  в ом-метрах (Ом·м), деленное на площадь поперечного сечения  A _n  в квадратных миллиметрах (мм ² ):

R 7 (км) = 10 ⁹ × ρ _{(ω · м)} / A _{N (MM} 2 _{). MM2 до AWG от}

ММ2 до

МСМ

Как определить размер кабеля в соответствии с NEC



1X Technologies – лучший выбор при покупке современных электрических и электронных проводов и кабелей производства США!

Благодарим вас за использование нашего передового ресурса по падению напряжения. Мы продолжим улучшать это, чтобы у вас всегда была самая актуальная информация. Мы ценим ваши отношения как нашего клиента, и мы сделаем все возможное, чтобы служить вам. Мы работаем с ведущими дистрибьюторами электроэнергии в отрасли, самыми лучшими коммунальными предприятиями, самыми инновационными технологическими компаниями и всеми известными классическими OEM-производителями, и наш бренд 1XTech является их первым выбором, когда речь идет об электрических проводах и кабелях. Мы поставляем нашим клиентам проводные и кабельные решения, с которыми другие не могут конкурировать. Мы ценим вас, и наша команда всегда будет делать все возможное, чтобы предлагать ценность во всем, что мы делаем. Немного о кабельной компании 1X Technologies.

https://youtu.be/ssajOaGo8cQВидео не может быть загружено, так как отключен JavaScript: Изготовление кабеля на заказ, сделано в США [ 1X Technologies Cable Company ] (https://youtu.be/ssajOaGo8cQ)

Наш Миссия:

«Потому что вам нужно качество, быстро!»

«Миссия 1X Technologies LLC — предоставить профессионалам-электрикам передовые продукты и знания, связанные с проводами и кабелями, которые полностью соответствуют их требованиям. Мы предлагаем ценность благодаря скорости, изобретательности и способности предлагать уникальные решения, недоступные другим. Наш дружелюбный, знающий и профессиональный персонал сделает все возможное, чтобы вдохновлять, обучать и решать проблемы наших клиентов. Мы здесь, потому что вам нужно быстро и качественно ®

Наше видение:

Мы сделаем то, что другие не сделают. Мы предоставим вам ценность, которую другие не могут.

Наше видение состоит в том, чтобы стать лучшей в мире компанией по производству специализированных кабелей и проводов. Мы неустанно сосредоточимся на поиске новых и лучших способов предложить вам беспрецедентную ценность.

Наша цель — внедрять инновации, создавать и проектировать передовые кабельные решения, которые продвигают технологии во всем мире. Кроме того, мы работаем над созданием не только династии проводов и кабелей. В частности, мы занимаемся благотворительностью для сообществ, в которых мы все работаем и живем.

Сосредоточив внимание на наших беспрецедентных способностях предложить вам специальные провода и кабели, мы можем использовать наш общий успех в качестве механизма для создания доброй воли для наших заинтересованных сторон посредством благотворительности и отдачи нашему сообществу.

О компании 1X Technologies — наш фонд.

Мы хотим, чтобы вы были уверены.

Уверены, что используете лучший продукт, доступный по телефону , всегда .

Применяя отмеченную наградами службу поддержки клиентов с многолетним опытом, мы всегда делаем все возможное, чтобы учитывать  Ваша  уникальная ситуация, придумывая творческое решение, и умело воплотите его в жизнь с помощью лучших доступных процессов проектирования и производства. Поскольку мы относимся к этому серьезно, посмотрите, что наши клиенты говорят об этом ЗДЕСЬ .

О компании 1X Technologies — Мы делаем все возможное.

1X  больше , чем просто ваш лучший поставщик труднодоступных проводов и кабелей. Во-первых, мы представляем. Во-вторых, мы внедряем инновации. В-третьих, мы проектируем. В-четвертых, мы удивляем. Мы независимая, творческая группа, которая выходит за рамки четырех стен и считает, что общий дизайн наших продуктов означает нечто большее, чем просто элемент в вашем производстве электроэнергии.

1X — это больше, чем просто ваш лучший поставщик редкой электротехнической продукции. Кроме того, у нас есть современные производственные и дистрибьюторские возможности, которые удовлетворят ваши уникальные потребности. Когда рынок требует, 1X Technologies обладает изобретательностью и большими возможностями для немедленного перехода к производству необходимых вам продуктов!

В частности, мы предоставляем продукты и услуги  , которые вам нужны, благодаря эффективному распределению и специализированному производству некоторых из самых известных производителей проводов и кабелей в мире, а также нашему собственному объекту для индивидуальных решений.
