Таблица нагрузок по сечению кабеля

Главная » Статьи » Таблица нагрузок по сечению кабеля


Таблица зависимости мощности от сечения провода

electric-220.ru

Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Являясь основными проводниками электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, телевизор и т.д.), кабели и провода для всей электрической сети должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

Для подбора сечения кабеля и провода по мощности и силе тока можно воспользоваться следующими таблицами:

Содержание:

Большое значение в электротехнике имеет такая величина, как поперечное сечение провода и нагрузка. Без этого параметра невозможно проведение каких-либо расчетов, особенно, связанных с прокладкой кабельных линий. Ускорить необходимые вычисления помогает таблица зависимости мощности от сечения провода, применяемая при проектировании электротехнического оборудования. Правильные расчеты обеспечивают нормальную работу приборов и установок, способствуют надежной и долговременной эксплуатации проводов и кабелей.

Правила расчетов площади сечения

На практике расчеты сечения любого провода не представляют какой-либо сложности. Достаточно всего лишь вычислить сечение кабеля по диаметру с помощью штангенциркуля, а затем полученное значение использовать в формуле: S = π (D/2)2, в которой S является площадью сечения, число π составляет 3,14, а D представляет собой измеренный диаметр жилы.

В настоящее время используются преимущественно медные провода. По сравнению с алюминиевыми, они более удобны в монтаже, долговечны, имеют значительно меньшую толщину, при одинаковой силе тока. Однако, при увеличении площади сечения стоимость медных проводов начинает возрастать, и все преимущества постепенно теряются. Поэтому при значении силы тока более 50-ти ампер практикуется применение кабелей с алюминиевыми жилами. Для измерения сечения проводов используются квадратные миллиметры. Наиболее распространенными показателями, применяемыми на практике, являются площади 0,75; 1,5; 2,5; 4,0 мм2.

Таблица сечения кабеля по диаметру жилы

Основным принципом расчетов служит достаточность площади сечения, для нормального протекания через него электрического тока. То есть, допустимый ток не должен нагревать проводник до температуры свыше 60 градусов. Падение напряжения не должно превышать допустимого значения. Этот принцип особенно актуален для ЛЭП большой протяженности и высокой силы тока. Обеспечение механической прочности и надежности провода осуществляется за счет оптимальной толщины провода и защитной изоляции.

Сечение провода по току и мощности

Прежде чем рассматривать соотношение сечения и мощности, следует остановиться на показателе, известном, как максимальная рабочая температура. Данный параметр обязательно учитывается при выборе толщины кабеля. Если этот показатель превышает свое допустимое значение, то из-за сильного нагрева металл жилы и изоляция расплавятся и разрушатся. Таким образом, происходит ограничение рабочего тока для конкретного провода его максимальной рабочей температурой. Важным фактором является время, в течение которого кабель сможет функционировать в подобных условиях.

Основное влияние на устойчивую и долговечную работу провода оказывает потребляемая мощность и сила тока. Для быстроты и удобства расчетов были разработаны специальные таблицы, позволяющие подобрать необходимое сечение в соответствии с предполагаемыми условиями эксплуатации.

Например, при мощности 5 кВт и силе тока в 27,3 А, площадь сечения проводника составит 4.0 мм2. Точно так же подбирается сечение кабелей и проводов при наличии других показателей.

Необходимо учитывать и влияние окружающей среды. При температуре воздуха, на 20 градусов превышающей нормативную, рекомендуется выбор большего сечения, следующего по порядку. То же самое касается наличия нескольких кабелей, содержащихся в одном жгуте или значения рабочего тока, приближающегося к максимальному. В конечном итоге, таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры на случай возможного увеличения нагрузки в перспективе, а также при наличии больших пусковых токов и существенных перепадов температур.

Калькулятор расчет сечения кабеля по мощности

Формулы для расчета сечения кабеля

Сечение токопроводящей жилы, мм2 Для  кабеля с медными жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6
Сечение токопроводящей жилы, мм2Для  кабеля с алюминиевыми жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044170112,2
12023050,6200132

Данные взяты из таблиц ПУЭ.

При разработке и проектировании электрической сети, необходимо правильно рассчитывать сечение кабеля по мощности и силе тока. Неправильные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет позволит Вам избежать аварийной ситуации и больших затрат на ремонт электропроводки и замены электроприборов.

Материалы, близкие по теме:

electromontaj-st.ru

Таблица нагрузок по сечению кабеля

Нагрузка, которую способен выдержать кабель с жилами определенного сечения рассчитывается достаточно просто. Для получения точных цифр в теории нужно знать только физические свойства материала проводника, который использовался при изготовлении кабеля, и закон Ома. Однако, на практике в большинстве случаев при математических расчётах приходится делать определённые поправки. Они вносятся вследствие влияния ряда внешних факторов, уменьшающих показатели проводимости металлической жилы.

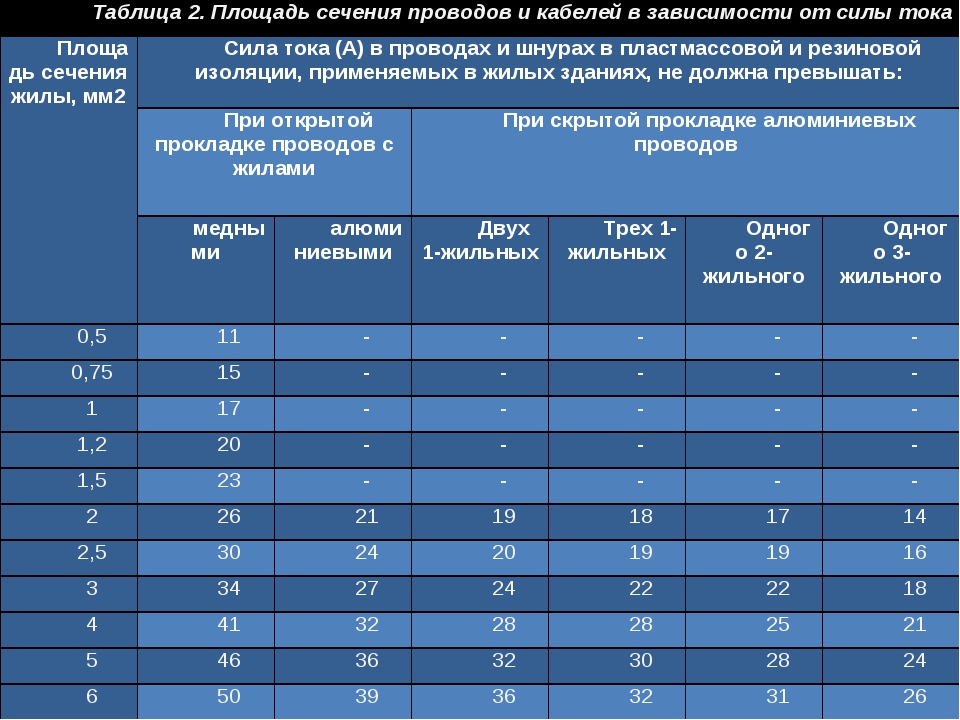

Таблица стандартных нагрузок токопроводящих жил различного сечения

Указанные данные взяты из норм, рассчитанных в лабораторных условиях и опубликованных в ГОСТ Р 50571.5.52-2011. Исходные условия тестирования кабеля предусматривали температуру проводящего материала на уровне 70 °С, а температура внешней среды соответствовала показателю 30 °С. Данные для проводников проложенных в земле, фиксировались при температуре среды 20 °С.

Таблица выше показывает силу тока, которую способна выдержать медная жила определенного сечения, в зависимости от типа монтажа. Существует 7 основных наиболее распространенных способов прокладки электропроводки, каждый из которых применяется в тех или иных условиях эксплуатации электрической сети.

Зная силу тока, которую способна выдержать жила, можно рассчитать максимальную нагрузку участка проводки. Для этого значение силы тока умножается на 220 В, и полученная цифра покажет наибольшее значение совокупной мощности всех единовременно подключенных в сеть электроприборов.

Эта ознакомительная таблица представляет значения силы тока для кабеля с алюминиевыми жилами. При изготовлении полностью новой электропроводки в квартире рекомендуется использовать медные проводники. Алюминий практически вышел из обихода ремонтных бригад, так как по современным стандартам долговечности и надежности медь значительно его превосходит.

Пример расчёта максимальной нагрузки для участка электропроводки

Например, наиболее распространённое сечение медных жил для электропроводки в квартирах составляет 2,5 мм. Исходя из табличных данных, приведенных выше, такой провод при стандартном способе монтажа способен выдержать ток порядка 27 А. И теоретически проводку изготовленную из такого кабеля можно нагружать на 27А х 220В = 5940 Вт.

Однако, в реальности стандартные табличные данные следует принимать с поправкой, вводя уменьшающий коэффициент 0,7 от исходного значения. То есть, в рассматриваемом примере теоретические 27 А после умножения на 0,7 превращаются в 18,9 А. В результате общая нагрузка на такой участок электросети не должна превышать 18,9А х 220В = 4158 Вт.

Во время проектирования домашней электросистемы важно учитывать мощность, на которую рассчитан автоматический выключатель в распределительном щитке квартиры. Наиболее распространенные автоматы устанавливаются на 16 А, что ограничивает совместную нагрузку одновременно включенных в сеть приборов расчетным значением 16А х 220В = 3520 Вт.

Принимая во внимание ограничения установленного автомата, можно сделать вывод, что сечение кабеля должно соответствовать не только мощности бытовой техники, работающей одновременно, но и силе тока, на которую рассчитано автоматическое защитное устройство. Нет никакого смысла увеличивать сечение жил электропроводки в сети более того значения, которое на входе имеет распределительный щиток в конкретной квартире.

Помочь в планировании нагрузки при проектировке электропроводки может таблица с примерными показателями мощности, которую потребляют наиболее распространенные бытовые электроприборы.

Почему так важно использовать уменьшающие коэффициенты?

Дело в том, что в процессе монтажа кабеля скорее всего будут допущены определенные неточности, либо последует несоблюдение допустимых показателей углов изгиба жилы. Медный и алюминиевый провод теряет свои характеристики при сильном сгибании, поэтому все углы при прокладке проводки строго нормированы и не должны выходить за определенные значения.

Длительность эксплуатации электропроводки исчисляется десятками лет, на протяжении которых материал токопроводящих жил неизбежно подвергается коррозии. Этот процесс идёт медленно, но верно и через 20-30 лет характеристики кабеля уже будут не такими хорошими, какими они были при обустройстве новой электросети.

Поделиться:

Нет комментариев

gderemont.com


Смотрите также

  • Прокладка кабеля электромонтаж
  • Назовите область применения кабеля марки пввп
  • Как зарядить айфон неоригинальным кабелем
  • Лоток перфорированный для кабеля
  • Укладка кабеля в траншею
  • Разъем для плоского кабеля с креплением проколом
  • Кабель для соединения компьютера с телевизором
  • Прибор для измерения длины кабеля
  • Испытание кабеля из сшитого полиэтилена 10 кв
  • Наушники с отсоединяемым кабелем
  • Укладка кабеля в траншею технология

Таблица нагрузок по сечению кабеля: выбор, расчет

От правильного выбора сечения электропроводки зависит комфорт и безопасность в доме. При перегрузке проводник перегревается, и изоляция может оплавиться, что приведет к пожару или короткому замыканию. Но сечение больше необходимого брать невыгодно, поскольку возрастает цена кабеля.

Вообще, его рассчитывают в зависимости от количества потребителей, для чего сначала определяют общую мощность, используемую квартирой, а затем умножают результат на 0,75. В ПУЭ применяется таблица нагрузок по сечению кабеля. По ней можно легко определить диаметр жил, который зависит от материала и проходящего тока. Как правило, применяются медные проводники.

Сечение жилы кабеля должно точно соответствовать расчетному — в сторону увеличения стандартного размерного ряда. Наиболее опасно, когда оно занижено. Тогда проводник постоянно перегревается, и изоляция быстро выходит из строя. А если установить соответствующий автоматический выключатель, то будет происходить его частое срабатывание.

При завышении сечения провода, он обойдется дороже. Хотя определенный запас необходим, поскольку в дальнейшем, как правило, приходится подключать новое оборудование. Целесообразно применять коэффициент запаса порядка 1,5.

Расчет суммарной мощности

Общая потребляемая квартирой мощность приходится на главный ввод, который входит в распределительный щит, а после него разветвляется на линии:

  • освещение;
  • группы розеток;
  • отдельные мощные электроприборы.

Поэтому самое большое сечение силового кабеля — на входе. На отводящих линиях оно уменьшается, в зависимости от нагрузки. В первую очередь, определяется суммарная мощность всех нагрузок. Это несложно, так как на корпусах всех бытовых приборов и в паспортах к ним она обозначается.

Все мощности складываются. Аналогично производятся расчеты и по каждому контуру. Специалисты предлагают умножать сумму на понижающий коэффициент 0,75. Это объясняется тем, что одновременно все приборы в сеть не включаются. Другие предлагают выбирать сечение большего размера. За счет этого создается резерв на последующий ввод в действие дополнительных электрических приборов, которые могут быть приобретены в будущем. Нужно отметить, что этот вариант расчета кабеля более надежен.

Как определить сечение провода?

Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:

  • S = πD²/4;
  • D = √(4×S/π).

Где π = 3,14.

В многожильном проводе сначала надо подсчитать количество проволочек (N). Затем измеряется диаметр (D) одной из них, после чего определяется площадь сечения:

S = N×D²/1,27.

Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.

Как выбрать кабель по мощности?

Для того чтобы подобрать проводку, применяется таблица нагрузок по сечению кабеля:

  • Если линия открытого типа находится под напряжением 220 В, а суммарная мощность составляет 4 кВт, берется медный проводник сечением 1,5 мм². Данный размер обычно применяется для проводки освещения.
  • При мощности 6 кВт требуются жилы большего сечения — 2,5 мм². Провод применяется для розеток, к которым подключаются бытовые приборы.
  • Мощность 10 кВт требует использования проводки на 6 мм². Обычно она предназначена для кухни, где подключается электрическая плита. Подвод к подобной нагрузке производится по отдельной линии.

Какие кабели лучше?

Электрикам хорошо известен кабель немецкой марки NUM для офисных и жилых помещений. В России выпускают марки кабелей, которые по характеристикам ниже, хотя могут иметь то же название. Их можно отличить по подтекам компаунда в пространстве между жилами или по его отсутствию.

Провод выпускается монолитным и многопроволочным. Каждая жила, а также вся скрутка снаружи изолируется ПВХ, причем наполнитель между ними выполнен негорючим:

  • Так, кабель NUM применяется внутри помещений, поскольку изоляция на улице разрушается от солнечных лучей.
  • А в качестве внутренней и внешней электропроводки широко используется кабель марки ВВГ. Он дешев и достаточно надежен. Для прокладки в грунте его не рекомендуется применять.
  • Провод марки ВВГ изготавливается плоским и круглым. Между жилами наполнитель не применяется.
  • Кабель ВВГнг-П-LS делают с внешней оболочкой, не поддерживающей горения. Жилы изготавливаются круглые до сечения 16 мм², а свыше – секторные.
  • Марки кабелей ПВС и ШВВП делаются многопроволочными и используются преимущественно для подключения бытовых приборов. Его часто применяют в качестве домашней электропроводки. На улице многопроволочные жилы использовать не рекомендуется по причине коррозии. Кроме того, изоляция при изгибе трескается при низкой температуре.
  • На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня изготавливается из двух стальных лент, что повышает надежность кабеля и делает его устойчивым к механическим воздействиям.

Определение нагрузки по току

Более точный результат дает расчет сечения кабеля по мощности и току, где геометрические параметры связаны с электрическими.

Для домашней проводки должна учитывается не только активная нагрузка, но и реактивная. Сила тока определяется по формуле:

I = P/(U∙cosφ).

Реактивную нагрузку создают люминесцентные лампы и двигатели электроприборов (холодильника, пылесоса, электроинструмента и др.).

Давайте выясним, как быть, если необходимо определить сечение медного кабеля для подключения бытовой техники суммарной мощностью 25 кВт и трехфазных станков на 10 кВт. Такое подключение производится пятижильным кабелем, проложенным в грунте. Питание дома производится от трехфазной сети.

С учетом реактивной составляющей, мощность бытовой техники и оборудования составит:

  • Pбыт. = 25/0,7 = 35,7 кВт;
  • Pобор. = 10/0,7 = 14,3 кВт.

Определяются токи на вводе:

  • Iбыт. = 35,7×1000/220 = 162 А;
  • Iобор. = 14,3×1000/380 = 38 А.

Если распределить однофазные нагрузки равномерно по трем фазам, на одну будет приходиться ток:

Iф = 162/3 = 54 А.

На каждой фазе будет токовая нагрузка:

Iф = 54 + 38 = 92 А.

Вся техника одновременно не будет работать. С учетом запаса на каждую фазу приходится ток:

Iф = 92×0,75×1,5 = 103,5 А.

В пятижильном кабеле учитываются только фазные жилы. Для кабеля, проложенного в грунте, можно определить для тока 103,5 А сечение жил 16 мм²(таблица нагрузок по сечению кабеля).

Уточненный расчет по силе тока позволяет сэкономить средства, поскольку требуется меньшее сечение. При более грубом расчете кабеля по мощности, сечение жилы составит 25 мм², что обойдется дороже.

Падение напряжения на кабеле

Проводники обладают сопротивлением, которое необходимо учитывать. Особенно это важно для большой длины кабеля или при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превышать 5 %. Расчет делается следующим образом.

  1. Определяется сопротивление проводника: R = 2×(ρ×L)/S.
  2. Находится падение напряжения: Uпад. = I×R. По отношению к линейному в процентах оно составит: U% = (Uпад./Uлин.)×100.

В формулах приняты обозначения:

  • ρ – удельное сопротивление, Ом×мм²/м;
  • S – площадь поперечного сечения, мм².

Коэффициент 2 показывает, что ток течет по двум жилам.

Пример расчета кабеля по падению напряжения

Например, необходимо рассчитать падение напряжения на переноске с сечением жилы 2,5 мм², длиной 20 м. Она необходима для подключения сварочного трансформатора мощностью 7 кВт.

  • Сопротивление провода составляет: R = 2(0,0175×20)/2,5 = 0,28 Ом.
  • Сила тока в проводнике: I = 7000/220 =31,8 А.
  • Падение напряжения на переноске: Uпад. = 31,8×0,28 = 8,9 В.
  • Процент падения напряжения: U% = (8,9/220)×100 = 4,1 %.

Переноска подходит для сварочного аппарата по требованиям правил эксплуатации электроустановок, поскольку процент падения на ней напряжения находится в пределах нормы. Однако его величина на питающем проводе остается большой, что может негативно повлиять на процесс сварки. Здесь необходима проверка нижнего допустимого предела напряжения питания для сварочного аппарата.

Заключение

Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.

Таблица нагрузок по сечению кабеля в зависимости от нагрузки

Содержание

Расчеты, выполненные самостоятельно вручную, не всегда являются точными для правильного определения длительно допустимых нагрузок на электрическую сеть.

Таблица нагрузок по сечению кабеля относится к категории уточненных расчетов, и позволяет грамотно определиться с выбором наружной или внешней проводки.

Сечение жилы

Жила кабельного изделия представляет собой токопроводящую медную или алюминиевую сердцевину провода, защищенную изолирующим материалом.

Номинальные показатели сечения жилы являются площадью поперечного сечения в токопроводящей части кабельного изделия, и указываются в маркировке на изоляции.

Самостоятельный расчет фактического сечения жилы актуален в нескольких ситуациях:

  • проверка кабельного изделия на соответствие фактических показателей сечения заявленным производителем;
  • оценка качественных и технических характеристик немаркированного кабельного изделия.

В некоторых случаях, определение сечения жилы является обязательным. Например, при замене старой электрической проводки с неизвестными параметрами.

Стандартная формула для расчета сечения в круглых кабельных изделиях не более 10 мм2:

S= πD2/4

  • π — число «Пи», равное 3,14;
  • D — результаты замеров диаметра жилы в мм;
  • S — искомые показатели сечения кабельной жилы в мм2.

В многопроволочных кабельных изделиях замеряется сечение одной жилки, после чего результат умножается на количество всех элементов. Расчет сегментных кабелей является более сложным.

Расчет сечения однопроволочной проводной жилы осуществляется чаще всего посредством штангенциркуля, а многопроволочного кабельного изделия — микрометром.

Провод на основе разных материалов

Электрические кабельные изделия могут быть представлены проводами с алюминиевой или медной жилой. Второй вариант является более предпочтительным, что обусловлено меньшим сопротивлением и долговечностью. Однако именно алюминиевый кабель является более доступным по стоимости.

Кабель силовой алюминиевый 4-х жильный сечение 38 кв мм

Кабельное изделие состоит из нескольких основных элементов:

  • жилы — части, отвечающей за проведение электрического тока;
  • изоляции — защитной кабельной поверхности диэлектрического типа.

Монолитные жилы представлены одной проволокой, а составные — несколькими скрученными в пучок, что положительно сказывается на показателях их гибкости. Соединение основных элементов электрической проводки чаще всего осуществляется специальными зажимами — клеммами.

Медный тип

Неоспоримыми преимуществами кабельного изделия с жилой медного типа являются:

  • незначительные показатели электрического сопротивления;
  • высокий уровень гибкости;
  • механическая устойчивость;
  • пригодность для пайки и лужения;
  • легкость сварки и скручивания.

Окисленная поверхность на контактах обладает незначительными показателями переходного сопротивления, а в процессе монтажа и опрессовки нет необходимости смазывать поверхности, что облегчает работу с материалом. Самые популярные марки:

  • ПВ — одножильный провод с сечением 0,5-95 мм2;
  • ППВ — двух- или трёхжильный провод с сечением 0,75-4,0 мм2;
  • ПР — одножильный с сечением 0,75-120 мм2.

Самым главным недостатком проводки с медной жилой является высокая стоимость исходного материала, и соответственно всей кабельной продукции, содержащей медь.

Алюминиевый тип

Основные достоинства кабельного изделия с жилой алюминиевого типа представлены:

  • более низким весом монтируемой электрической проводки;
  • широким выбором и доступной стоимостью.

Следует отметить, что электрическая проводимость алюминия в полтора раза ниже, чем у медного кабеля, а аморфный по своим характеристикам материал в процессе длительной эксплуатации способен «вытекать» из обжимов.

Алюминиевый кабель в изоляции

Со временем, алюминиевая поверхность окисляется, а результатом такого естественного процесса становится ощутимая потеря токовой проводимости. Самые популярные марки:

  • АПВ — одножильный провод с сечением 2,5-120 мм2;
  • АППВ — двух- или трёхжильный провод с сечением 2,5-6,0 мм2;
  • АПР — одножильный провод с сечением 2,5-120 мм2;
  • ПРН — одножильный провод с сечением 2,5-120 мм2.

Некоторые сложности возникают при монтаже алюминиевых кабельных изделий, что объясняется необходимостью применения газовой сварки и пайки с использованием флюсов и припоев.

Нагрузка

Проектирование и монтаж любой электрической схемы предполагает правильный выбор кабельного сечения с обязательным учетом величины максимального энергопотребления или нагрузки.

Измеряемое в мм2 или «квадратах» проводное сечение обладает разной наивысшей пропускной способностью в течение длительного времени, а также отличается периодом нагрева:

  • с алюминиевой жилой — 4,0 А;
  • с медной жилой — 10 А.

Например, энергозависимый потребитель, использующий 4 кВт или 4000 Вт в условиях однофазной сети 220 В, нуждается в силе тока, равной 4000 / 220 = 18,18 А + 15% , что обеспечивается проводом с медной жилой 2,0 мм2.

При использовании алюминиевого проводника, жила монтируемого кабельного изделия должна иметь толщину не менее 4,5-5,0 мм2.

Значения токовой нагрузки чаще всего определяются в соответствии с заявленной в паспорте изделия мощностью энергозависимых потребителей, а также согласно формуле: I = Р/220.

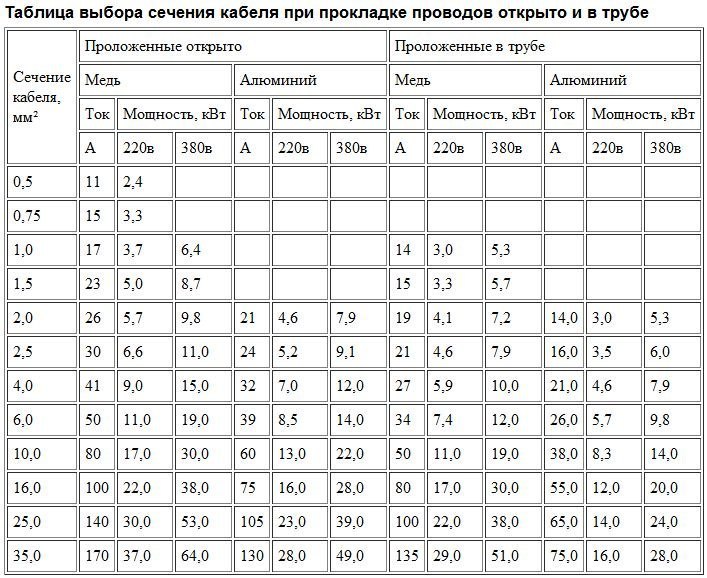

Таблица зависимости сечения провода от нагрузки

Наиболее востребованными и распространенными проводными показателями сечения, применяемыми в настоящее время на практике, являются площади кабельной жилы 0.75, 1.5, 2.5 и 4.0 мм2. При выборе сечения в зависимости от параметров нагрузки, целесообразно использовать стандартные табличные данные.

СечениеОткрытая проводкаЗакрытая проводка
Алюминиевая жилаМедная жилаАлюминиевая жилаМедная жила
ТокМощностьТокМощностьТокМощностьТокМощность
380220380220380220380220
0,5мм211А2,4В
0,75 мм215А3,3В
1,0 мм217А6,4В3,7В14А5,3В3,0В
1,5 мм223А8,7В5,0В15А5,7В3,3В
2,0 мм221А7,9В4,6В26А9,8В5,7В14А5,3В3,0В19А7,2В4,1В
2,5 мм224А9,1В5,2В30А11В6,6В16А6,0В3,5В21А7,9В4,6В
4,0 мм232А12В7,0В41А15В9,0В21А7,9В4,6В27А10В5,9В
6,0 мм239В14В8,5В50А19В11В26А9,8В5,7В34А12В7,4В
10,0 мм260В22В13В80А30В17В38А14В8,3В50А19В11В
16,0 мм275В28В16В100А38В22В55А20В12В80А30В17В
25,0 мм2105В39В23В140А53В30В65А24В14В100А38В22В
35,0 мм2130В49В28В170А64В37В75А28В16В135А51В29В

Обязательным условием правильного выбора сечения жилы в силовых кабельных изделиях является учет величины максимально потребляемого в нагрузке тока.

Только качественные провода способны выдерживать достаточную нагрузку, поэтому при выборе нужно придавать значение маркировке, в которой содержится информация о ГОСТ и ТУ, заводе-изготовителе и типе кабельного изделия.

По всей длине кабельного изделия, непосредственно на изоляционном слое, производителем обязательно указываются марка провода и его сечение. При отсутствии информации даже об одном из перечисленных параметров от приобретения кабельного изделия рекомендуется отказаться.

Таблица допустимых токов по сечениям проводов

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Алгоритм выбора электропроводки
  • 2 Расчет потребляемой мощности и силы тока
  • 3 Выбор толщины проводника

Любое проведение капитального ремонта связано с заменой или модернизацией электропроводки. Перед проведением разводки и монтажа электрики в квартире или доме необходимо разработать проект электроснабжения и учесть все характеристики материалов, которые будут использоваться.

Одним из важных моментов является выбор толщины всех проводников токоведущих кабелей. Перед началом электромонтажных работ требуется учитывать зависимость сечения провода от силы тока, а значит, и предполагаемой нагрузки по току на каждую линию, наряду с ее длиной и сопротивлением изоляции. При недостаточном диаметре фронтальной проекции жил, происходит нагревание металла, что в критических ситуациях может привести к плавке изоляционного материала и возгоранию. Длину электролиний принимают во внимание в основном при первоначальном подключении объекта от столба или распределительного щита. Сопротивление изоляции предусматривается производителем, требуемое сечение определяет пользователь.

Алгоритм выбора электропроводки

  1. Определение системы электроснабжения — однофазной или трехфазной, соответственно, выбираются вводные и промежуточные кабели, трехжильные или пятижильные.
  2. Установление потребляемой мощности каждого отдельного направления схемы прокладки проводки, в соответствии с разработанным проектом.
  3. Вычисление максимально возможной силы тока в каждой линии электропитания.
  4. Выбор защитных устройств и автоматов, их номиналов для каждой группы. В соответствие с рассчитанным проектом, по принципу необходимости и достаточности вся разводка включает определенное количество групп (отдельных линий) для равномерного распределения потребляемой электроэнергии.
  5. Подбор кабелей групп, в каждой из которых определяется токовая нагрузка на провода по сечению (таблица 1).

Таблица 1 зависимость сечения кабеля от нагрузки

Медные жилы проводов и кабелей
Сечение токопроводящей жилы, мм2Напряжение, 220 ВНапряжение, 380 В
ток, Амощность, кВтток, Амощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033,0
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066,0260171,6

Расчет потребляемой мощности и силы тока

Электрическая мощность рассчитывается для каждой группы отдельно. Этот показатель прикидывается еще на стадии разработки проекта электроснабжения. Например, для стандартной кухни требуется до трех групп. Рассматривается сколько и каких электроприборов планируется подключать в каждую линию.

Номиналы мощности можно посмотреть в технических описаниях или на корпусе. Если по какой-то причине эти данные отсутствуют, то средние показатели на основные виды бытовой техники перечислены в таблице 2.

Таблица 2 мощность бытовых приборов и освещения таблица

НаименованиеМощностьПримечания
Освещение
1.Лампа накаливания60 Вт/75 Вт/100 Вт
2.Лампа энергосберегающая7 Вт/9 Вт/11 Вт
3.Точечный светильник (галогеновые лампы)10 Вт/20 Вт/35 Вт/5 0Вт
Электроплита
1.Независимая варочная панель6600 ВтBOSCH – стеклокерамика
5800 ВтZANUSSI – 4 конфорки
7000 ВтZANUSSI – 4 простые +2 индукторные конфорки
2.Независимый духовой шкаф3000 ВтAEG – 51 литр
3500 ВтELECTROLUX – 50 литров
3500 ВтARISTON – 56 литров
3.Зависимый духовой шкаф10800 ВтELECTROLUX – 9 режимов
10100 ВтZANUSSI
4.Встраиваемый комплект HANSA
Конфорки (2,2+1,2+1,2+1,8) кВт=6400 Вт
Духовка
Нижний нагрев:1300 Вт
Верхний нагрев:900 Вт
Гриль:2000 Вт
Конвекция:4 Вт
Освещение:25 Вт
Общая мaкс. мощность10629 Вт
5.Грили, грили-барбекю, грили-шашлычницы1300 Вт – 1700 Вт
6.Вытяжка240 Вт-300 Вт
7.Кухонные комбайны450 Вт, 750 Вт, 800 Вт
8.Соковыжималка25–30 Вт
9.Микроволновые печи без гриля800-900 Вт
10.Микроволновые печи с грилем2400 Вт
11.Посудомоечная машина2200 Вт
12.Тостеры, ростеры850–950 Вт
13.Миксеры350–450 Вт
14.Пароварки встраиваемые2200–2500 Вт
15.Пароварки настольные850–950 Вт
16.Аэрогрили1300 Вт
17.Яйцеварка400 Вт
18.Стиральная машина2200 Вт
19.Электрочайник2200–2400 Вт
20.Холодильник
Класс энергопотребления «А»160 ВтAEG – 280 литров
90 ВтBOSCH – 279 литров
21.Морозильная камера100–120 Вт

Следует выбирать максимально возможные значения, которые нужно учесть при выборе проводки, так же как и зависимость сечения кабеля от нагрузки (таблица 1).
Общая мощность складывается из каждой по отдельности P=P1+P2+P3+…Pn.

Вычисление силы тока производится по формулам:

  • для однофазной сети I=P/220
  • для трехфазной сети I=P/(√3×380)

При проведении расчетов электротока и сечения проводов вводного кабеля, общая потребляемая мощность умножается на коэффициент 1,5 для обеспечения некоторого резерва. Если он проложен скрыто, толщина жил увеличивается в полтора раза.

Выбор толщины проводника

Зная значения мощности электрической нагрузки и силы тока, можно определить величину сечения жил электрокабеля каждой группы, для чего используется таблица допустимых токов по сечениям проводов. Значение силы тока следует округлять в сторону увеличения.

Пропускная способность кабеля позволяет, при поддержании температуры в допустимых пределах до 65°С, пропускать через один квадратный миллиметр площади сечения – 10 А электрического тока, это если используется медь в проводнике. Допустимый ток для алюминиевых проводов – 8 А/мм². Эти показатели справедливы для открытой проводки. В случае монтажа в коробах, трубах, стенах, потолках или стяжке, они умножаются на коэффициент 0,8. Таким образом, формула для определения площади сечения медного электропровода выглядит так:

S=I/(10×0,8)=I/8

Нужно подчеркнуть, что открытая силовая проводка в большинстве случаев выполняется с поперечным сечением проводника от 4 мм², принимая во внимание износоустойчивость изделия.

Алюминиевый кабель в настоящее время, согласно ПУЭ (Правилам устройства электроустановок), для прокладки внутренних силовых сетей в капитальных строениях не используется. При электромонтаже в современных квартирах, в стандартных условиях, используется проводка для освещения – сечением 1,5 мм², для питания электроприемников посредством розеток – 2,5 мм².

В настоящее время существует огромное множество производителей электрооборудования. Не желательно из-за экономии средств, приобретать самые недорогие образцы. Рабочий номинал может быть до 7% ниже заявленного, для проверки нужно брать с собой в магазин штангенциркуль. Измерить диаметр одной жилы (D), и высчитать площадь среза (S) по формуле S=3.14x(D/2)2. Самые надежные представители электрокабельной продукции для внутреннего монтажа – это модификации ВВГ (п – плоский разрез, з – ПВХ или резиновая изоляция, нг – нераспространение горения, LS – малое испускание дыма при горении), выполненные с использованием стандарта ГОСТ и зарубежный аналог NYM.

Если все-таки нет полной уверенности в своих силах, желательно обратиться за помощью к профессионалам, в этом случае будет полная гарантия надежности и безопасности.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Таблица электрика сечение и нагрузки. Сечение кабеля для открытой электропроводки

От правильного выбора сечения электропроводки зависит комфорт и безопасность в доме. При перегрузке проводник перегревается, и изоляция может оплавиться, что приведет к пожару или короткому замыканию. Но сечение больше необходимого брать невыгодно, поскольку возрастает цена кабеля.

Вообще, его рассчитывают в зависимости от количества потребителей, для чего сначала определяют общую мощность, используемую квартирой, а затем умножают результат на 0,75. В ПУЭ применяется таблица нагрузок по сечению кабеля. По ней можно легко определить диаметр жил, который зависит от материала и проходящего тока. Как правило, применяются медные проводники.

Сечение жилы кабеля должно точно соответствовать расчетному — в сторону увеличения стандартного размерного ряда. Наиболее опасно, когда оно занижено. Тогда проводник постоянно перегревается, и изоляция быстро выходит из строя. А если установить соответствующий то будет происходить его частое срабатывание.

При завышении сечения провода, он обойдется дороже. Хотя определенный запас необходим, поскольку в дальнейшем, как правило, приходится подключать новое оборудование. Целесообразно применять коэффициент запаса порядка 1,5.

Расчет суммарной мощности

Общая потребляемая квартирой мощность приходится на главный ввод, который входит в распределительный щит, а после него разветвляется на линии:

  • освещение;
  • группы розеток;
  • отдельные мощные электроприборы.

Поэтому самое большое сечение силового кабеля — на входе. На отводящих линиях оно уменьшается, в зависимости от нагрузки. В первую очередь, определяется суммарная мощность всех нагрузок. Это несложно, так как на корпусах всех бытовых приборов и в паспортах к ним она обозначается.

Все мощности складываются. Аналогично производятся расчеты и по каждому контуру. Специалисты предлагают умножать сумму на 0,75. Это объясняется тем, что одновременно все приборы в сеть не включаются. Другие предлагают выбирать сечение большего размера. За счет этого создается резерв на последующий ввод в действие дополнительных электрических приборов, которые могут быть приобретены в будущем. Нужно отметить, что этот вариант расчета кабеля более надежен.

Как определить сечение провода?

Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:

  • S = π D²/4 ;
  • D = √(4× S /π).

Где π = 3,14.

S = N×D²/1,27.

Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.

Как выбрать кабель по мощности?

Для того чтобы подобрать проводку, применяется таблица нагрузок по сечению кабеля:

  • Если линия открытого типа находится под напряжением 220 В, а суммарная мощность составляет 4 кВт, берется медный проводник сечением 1,5 мм². Данный размер обычно применяется для проводки освещения.
  • При мощности 6 кВт требуются жилы большего сечения — 2,5 мм². Провод применяется для розеток, к которым подключаются бытовые приборы.
  • Мощность 10 кВт требует использования проводки на 6 мм². Обычно она предназначена для кухни, где подключается электрическая плита. Подвод к подобной нагрузке производится по отдельной линии.

Какие кабели лучше?

Электрикам хорошо известен кабель немецкой марки NUM для офисных и жилых помещений. В России выпускают марки кабелей, которые по характеристикам ниже, хотя могут иметь то же название. Их можно отличить по подтекам компаунда в пространстве между жилами или по его отсутствию.

Провод выпускается монолитным и многопроволочным. Каждая жила, а также вся скрутка снаружи изолируется ПВХ, причем наполнитель между ними выполнен негорючим:

  • Так, кабель NUM применяется внутри помещений, поскольку изоляция на улице разрушается от солнечных лучей.
  • А в качестве внутренней и широко используется кабель марки ВВГ. Он дешев и достаточно надежен. Для прокладки в грунте его не рекомендуется применять.
  • Провод марки ВВГ изготавливается плоским и круглым. Между жилами наполнитель не применяется.
  • делают с внешней оболочкой, не поддерживающей горения. Жилы изготавливаются круглые до сечения 16 мм², а свыше — секторные.
  • Марки кабелей ПВС и ШВВП делаются многопроволочными и используются преимущественно для подключения бытовых приборов. Его часто применяют в качестве домашней электропроводки. На улице многопроволочные жилы использовать не рекомендуется по причине коррозии. Кроме того, изоляция при изгибе трескается при низкой температуре.
  • На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня изготавливается из двух стальных лент, что повышает надежность кабеля и делает его устойчивым к механическим воздействиям.

Определение нагрузки по току

Более точный результат дает расчет сечения кабеля по мощности и току, где геометрические параметры связаны с электрическими.

Для домашней проводки должна учитывается не только активная нагрузка, но и реактивная. Сила тока определяется по формуле:

I = P/(U∙cosφ).

Реактивную нагрузку создают люминесцентные лампы и двигатели электроприборов (холодильника, пылесоса, электроинструмента и др.).

Пример по току

Давайте выясним, как быть, если необходимо определить сечение медного кабеля для подключения бытовой техники суммарной мощностью 25 кВт и трехфазных станков на 10 кВт. Такое подключение производится пятижильным кабелем, проложенным в грунте. Питание дома производится от

С учетом реактивной составляющей, мощность бытовой техники и оборудования составит:

  • P быт. = 25/0,7 = 35,7 кВт;
  • P обор. = 10/0,7 = 14,3 кВт.

Определяются токи на вводе:

  • I быт. = 35,7×1000/220 = 162 А;
  • I обор. = 14,3×1000/380 = 38 А.

Если распределить однофазные нагрузки равномерно по трем фазам, на одну будет приходиться ток:

I ф = 162/3 = 54 А.

I ф = 54 + 38 = 92 А.

Вся техника одновременно не будет работать. С учетом запаса на каждую фазу приходится ток:

I ф = 92×0,75×1,5 = 103,5 А.

В пятижильном кабеле учитываются только фазные жилы. Для кабеля, проложенного в грунте, можно определить для тока 103,5 А сечение жил 16 мм² (таблица нагрузок по сечению кабеля).

Уточненный расчет по силе тока позволяет сэкономить средства, поскольку требуется меньшее сечение. При более грубом расчете кабеля по мощности, сечение жилы составит 25 мм², что обойдется дороже.

Падение напряжения на кабеле

Проводники обладают сопротивлением, которое необходимо учитывать. Особенно это важно для большой длины кабеля или при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превышать 5 %. Расчет делается следующим образом.

  1. Определяется сопротивление проводника: R = 2×(ρ×L)/S.
  2. Находится падение напряжения: U пад. = I×R. По отношению к линейному в процентах оно составит: U % = (U пад. /U лин.)×100.

В формулах приняты обозначения:

  • ρ — удельное сопротивление, Ом×мм²/м;
  • S — площадь поперечного сечения, мм².

Коэффициент 2 показывает, что ток течет по двум жилам.

Пример расчета кабеля по падению напряжения

  • Сопротивление провода составляет: R = 2(0,0175×20)/2,5 = 0,28 Ом .
  • Сила тока в проводнике: I = 7000/220 =31,8 А .
  • Падение напряжения на переноске: U пад. = 31,8×0,28 = 8,9 В .
  • Процент падения напряжения: U % = (8,9/220)×100 = 4,1 %.

Переноска подходит для сварочного аппарата по требованиям правил эксплуатации электроустановок, поскольку процент падения на ней напряжения находится в пределах нормы. Однако его величина на питающем проводе остается большой, что может негативно повлиять на процесс сварки. Здесь необходима проверка нижнего допустимого предела напряжения питания для сварочного аппарата.

Заключение

Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т. е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996-2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля 🙂

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

Ознакомьтесь также с этими статьями

Сечение жилы мм 2Для кабеля с медными жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033,0
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6

Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

Сечение жилы мм 2Для кабеля с алюминиевыми жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044,0170112,2
12023050,6200132,0

Калькулятор расчета сечения кабеля


Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.


Расчет сечения кабеля по мощности:

Требуемая мощность (выберите потребителей из таблицы):

Для правильного и безопасного монтажа кабелей для проводки обязательно нужно произвести предварительный расчет предполагаемой потребляемой мощности. Невыполнение требований по подбору сечения кабеля, используемого для проводки, может привести к оплавлению изоляции и пожару.

Расчет сечения кабеля для определенной системы электропроводки можно разбить на несколько этапов:

  1. разбивка потребителей электроэнергии по группам;
  2. определение максимального тока для каждого сегмента;
  3. выбор сечения кабеля.

Все потребляющие электроприборы следует разделить на несколько групп так, чтобы суммарная мощность потребления одной группой не была выше примерно 2,5-3 кВт. Это позволит подобрать медный кабель сечением не больше 2,5 кв. мм. Мощность некоторых основных бытовых приборов приведена в Таблице 1.

Таблица 1. Значение мощности основных бытовых приборов.

Потребители, объединенные в одну группу, должны находиться территориально примерно в одном месте, так как они подключаются к одному кабелю. Если весь подключаемый объект питается от однофазной сети, то количество групп и распределение потребителей не играют существенной роли.

Тогда процент расхождения можно рассчитать по формуле = 100% — (Pmin/Pmax*100%) , где Pmax – максимальная суммарная мощность, приходящаяся на одну фазу, Pmin– минимальная суммарная мощность, приходящаяся на одну фазу. Чем меньше процент расхождения мощности, тем лучше.

Расчет максимального тока для каждой группы потребителей

После того, как для каждой группы была найдена потребляемая мощность, можно рассчитать максимальный ток. Коэффициент спроса (Кс) лучше принять везде равным 1, так как не исключается использование одновременно всех элементов одной группы (например, вы можете включить одновременно все бытовые приборы, относящиеся к одной группе потребителей). Тогда формулы для однофазной и трехфазной сети будут иметь вид:

Iрасч = Pрасч / (Uном * cosφ)
для однофазной сети, в этом случае напряжение в сети 220 В,

Iрасч = Pрасч / (√3 * Uном * cosφ)
для трехфазной сети, напряжение в сети 380 В.

При монтаже электропроводки в последние десятилетия особенную популярность получил метод с использованием . Это объясняется целым набором свойств, которыми обладает гофрированная труба, но вместе с тем, при работе с ней необходимо придерживаться определенных правил.

Часто можно встретить и в теории, и на практике термины соединение треугольником и звездой, напряжение фазное и линейное — разобраться в их различиях поможет интересная .

Значение косинуса для бытовых приборов и освещения лампами накаливания принимается равным 1, для светодиодного освещения – 0,95, для люминесцентного освещения – 0,92. Для группы находится среднеарифметический косинус. Его значение зависит от того, какой косинус у прибора, потребляющего наибольшую мощность в данной группе. Таким образом, зная токи на всех участках проводки, можно приступить к выбору сечения проводов и кабелей.

Подбор сечения кабеля по мощности

При известных значениях расчетного максимального тока можно приступить к подбору кабелей. Это можно сделать двумя способами, но проще всего подобрать нужное сечение кабеля по табличным данным. Параметры для подбора медного и алюминиевого кабеля приведены в таблице ниже.

Таблица 2. Данные для выбора сечения кабеля с медными жилами и кабеля из алюминия.

При планировании электропроводки предпочтительно выбирать кабели из одного материала. Соединение медных и алюминиевых проводов обычной скруткой запрещено правилами пожарной безопасности, так как при колебаниях температуры эти металлы расширяются по-разному, что приводит к образованию зазоров между контактами и выделению тепла. Если возникает необходимость подключения кабелей из разных материалов, то лучше всего воспользоваться специально предназначенными для этого клеммами.

Видео с формулами расчета сечения кабеля

Таблица мощности кабеля требуется чтобы правильно произвести расчет сечения кабеля , если мощность оборудования большая, а сечение кабеля маленькое, то будет происходить его нагревание, что приведет к разрушению изоляции и потере его свойств.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника .

Для передачи и распределения электрического тока основным средством являются кабели, они обеспечивают нормальную работу всего, что связано с электрическим током и насколько качественной будет эта работа, зависит от правильного выбора сечения кабеля по мощности . Удобная таблица поможет сделать необходимый подбор:

Сечение токо-
проводящих
жил. мм

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

Сечение

Tоко-
проводящих
жил. мм

Алюминиевых жилы проводов и кабелей

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

Но чтобы пользоваться таблицей, необходимо рассчитать общую потребляемую мощность приборов и оборудования, которые используются в доме, квартире или другом месте, куда будет проведен кабель.

Пример расчета мощности.

Допустим, выполняется в доме монтаж закрытой электропроводки кабелем ВВ. На лист бумаги необходимо переписать список используемого оборудования.

Но как теперь узнать мощность ? Найти ее можно на самом оборудовании, где обычно есть бирка с записанными основными характеристиками.

Измеряется мощность в Ваттах (Вт, W) либо Киловаттах (кВт, KW). Теперь нужно записать данные, а затем их сложить.

Полученное число составляет, например, 20 000 Вт, это будет 20 кВт. Эта цифра показывает, сколько все электроприемники вместе потребляют энергии. Далее следует обдумать, какое количество приборов в течении длительного периода времени будет использоваться одновременно. Допустим получилось 80 %, в таком случае, коэффициент одновременности будет равен 0,8. Производим по мощности расчет сечения кабеля:

20 х 0,8 = 16 (кВт)

Для выбора сечения понадобится таблица мощности кабеля:

Сечение токо-
проводящих
жил. мм

Медные жилы проводов и кабелей

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

10

15.4

Если трехфазная цепь 380 Вольт, то таблица будет выглядеть следующим образом:

Сечение токо-
проводящих
жил. мм

Медные жилы проводов и кабелей

Напряжение 220В

Напряжение 380В

Ток. А

Мощность. кВТ

Ток. А

Мощность кВТ

16.5

10

15.4

Данные расчеты не составляют особой сложности, но рекомендуется выбирать провод или кабель наибольшего сечения жил, ведь может быть так, что будет необходимо подключить какой-нибудь прибор еще.

Дополнительная таблица мощности кабеля.

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков. Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном медные или алюминиевые провода . Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока . Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов . Основными потребителями в среднестатистической квартире являются такие приборы:

  • Телевизор — 160 Вт
  • Холодильник — 300 Вт
  • Освещение — 500 Вт
  • Персональный компьютер — 550 Вт
  • Пылесос — 600 Вт
  • СВЧ-печь — 700 Вт
  • Электрочайник — 1150 Вт
  • Утюг — 1750 Вт
  • Бойлер (водонагреватель) — 1950 Вт
  • Стиральная машина — 2650 Вт
  • Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные .

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I = (P × K и) / (U × cos(φ))

    I — сила тока;

  • P — мощность всех потребителей энергии в сумме
  • K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75
  • U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.
  • cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности . Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

Расчет сечения провода сети с тремя фазами (трехфазной)

А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

I = P / (√3 × U × cos(φ))

  • I — сила тока, по которой выбирается площадь сечения кабеля
  • U — фазовое напряжение, 220V
  • Cos φ — угол сдвига фаз
  • P — показывает общее потребление всех электроприборов

Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3 . Это значение нужно для упрощения внешнего вида самой формулы:

U линейное = √3 × U фазное

Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

Понятие длительного тока

Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени. Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода , а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

Токовые нагрузки по сечению кабеля: таблицы сечений медных проводников

  • Содержание

  • Для чего нужен расчет сечения кабеля
  • Основные правила
  • Выбор кабеля
    • Провода одножильные и многожильные
    • Медь или алюминий
  • Что нужно знать
    • Какой провод лучше использовать
    • Выбираем по мощности
    • Как рассчитать по току
  • Расчет сечения кабеля по мощности и длине
  • Выбор сечения провода исходя из количества потребителей
  • Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².

Несколько базовых понятий

А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»?

Нет, нельзя, так как совсем несложно впасть в две крайности:

  • Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
  • Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.

Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.

Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

Основные правила

Как рассчитать кабель по току, напряжению и длине. Кабели, как известно, бывают разного сечения, материала и с разным количеством жил. Какой из них надо выбрать, чтобы не переплачивать, и одновременно обеспечить безопасную стабильную работу всех электроприборов в доме. Для этого необходимо произвести расчет кабеля. Расчет сечения проводят, зная мощность приборов, питающихся от сети, и ток, который будет проходить по кабелю. Необходимо также знать несколько других параметров проводки.

При прокладке электросетей в жилых домах, гаражах, квартирах чаще всего используют кабель с резиновой или ПВХ изоляцией, рассчитанный на напряжение не более 1 кВ. Существуют марки, которые можно применять на открытом воздухе, в помещениях, в стенах (штробах) и трубах. Обычно это кабель ВВГ или АВВГ с разной площадью сечения и количеством жил.
Применяют также провода ПВС и шнуры ШВВП для подсоединения электрических приборов.

После расчета выбирается максимально допустимое значение сечения из ряда марок кабеля.

Основные рекомендации по выбору сечения находятся в Правилах устройства электроустановок (ПУЭ). Выпущено 6-е и 7-е издания, в которых подробно описывается, как прокладывать кабели и провода, устанавливать защиту, распределяющие устройства и другие важные моменты.

За нарушение правил предусмотрены административные штрафы. Но самое главное состоит в том, что нарушение правил может привести к выходу из строя электроприборов, возгоранию проводки и серьезным пожарам. Ущерб от пожара измеряется порой не денежной суммой, а человеческими жертвами.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Провода одножильные и многожильные

С этим вопросом часто бывает путаница, в том числе в статьях, опубликованных на интернет-сайтах.

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока —  с точки зрения электрической проводимости — это оптимальный вариант.

Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.

Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.

На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.

И слева, и справа — это одножильный провод.

Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.

Двухжильный многопроволочный провод

Аналогичная ситуация и с кабелями. По определению, кабель – это конструкция из нескольких изолированных друг от друга проводников, заключенных в общую изолирующую и защитную оболочку. А вот проводники также могут быть одно- или многопроволочными.

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.

Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.

При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

    Медь, по сравнению с алюминием, более эффективна:
  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица 1.Подбор сечения провода по мощности для кабеля с медными жилами

Сечение токопроводящей жилы, мм² Для кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75. 9
50 175 38.5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Таблица 2.Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Сечение токопроводящей жилы, мм² Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток, А Мощность, кВт Ток, А Мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,2

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

  • высокая прочность;
  • упругость;
  • стойкость к окислению;
  • электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).

Таблица 3.Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечение проводника, мм² Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Для расчета алюминиевых проводов применяют таблицу.

Таблица 4.Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечения проводника, мм² Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645

Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения — м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборамиБытовой электроприборПотребляемая мощность, кВт (кBA)Потребляемая сила тока, АРежим потребления токаЛампочка накаливания Электрочайник Электроплита Микроволновая печь Электромясорубка Тостер Гриль Кофемолка Кофеварка Электродуховка Посудомоечная машина Стиральная машина Сушильная машина Утюг Пылесос Обогреватель Фен для волос Кондиционер Стационарный компьютер Электроинструмент (дрель, лобзик и т. п.)
0,06 – 0,25 0,3 – 1,2 Постоянно
1,0 – 2,0 5 – 9 До 5 минут
1,0 – 6,0 5 – 60 Зависит от режима работы
1,5 – 2,2 7 – 10 Периодически
1,5 – 2,2 7 – 10 Зависит от режима работы
0,5 – 1,5 2 – 7 Постоянно
1,2 – 2,0 7 – 9 Постоянно
0,5 – 1,5 2 – 8 Зависит от режима работы
0,5 – 1,5 2 – 8 Постоянно
1,0 – 2,0 5 – 9 Зависит от режима работы
1,0 – 2,0 5 – 9 Максимальный с момента включения до нагрева воды
1,2 – 2,0 6 – 9 Максимальный с момента включения до нагрева воды
2,0 – 3,0 9 – 13 Постоянно
1,2 – 2,0 6 – 9 Периодически
0,8 – 2,0 4 – 9 Зависит от режима работы
0,5 – 3,0 2 – 13 Зависит от режима работы
0,5 – 1,5 2 – 8 Зависит от режима работы
1,0 – 3,0 5 – 13 Зависит от режима работы
0,3 – 0,8 1 – 3 Зависит от режима работы
0,5 – 2,5 2 – 13 Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Источники

  • https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki
  • https://stroyday. ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html
  • https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/raschet-secheniia-kabelia/
  • https://first-apartment.ru/sechenie-provoda.html
  • https://YDoma.info/ehlektrotekhnika/vybor-podgotovka-montazh-provoda/electricity-vybor-secheniya-provoda.html

Поделитесь если вам понравилось:

Похожие материалы

Расчетные таблицы и диаграммы

Дом » Дизайн » Руководства и руководства » Таблицы и диаграммы проектирования

Следующие разделы из Справочника по дизайну PCI включают кривые взаимодействия, таблицы нагрузки и свойства сечения для различных сборных железобетонных компонентов. Вы можете получить доступ к таблицам из предыдущих изданий справочника, а также из текущего издания. Дополнительные пояснения по использованию этих таблиц см. в соответствующих изданиях руководств.

Техническая информация, содержащаяся на этой веб-странице, была получена из источников, которые считаются надежными, и может не соответствовать самым последним стандартам дизайна. PCI или ее члены не несут ответственности за какие-либо ошибки, упущения или ущерб, связанные с этой информацией. Эта веб-страница доступна для вас с пониманием того, что PCI предоставляет информацию, но не пытается оказывать инженерные или другие профессиональные услуги. Если такие услуги необходимы, следует обратиться за помощью к соответствующему специалисту по проектированию.

Нажмите на ссылки ниже, чтобы получить доступ к конкретному изданию и информации, которую вы ищете.

  • [Текущий] Справочник по дизайну PCI (8-е издание, 2017 г.) [ACI 318-14, IBC 2015, ASCE 7-10]
    • Свойства пустотного сечения
      • Дайнаспан
      • Эхо
      • Элематик
      • Флексикор
      • Спанкрет, Ультра Спанкрет
      • Пролетная площадка
      • Пролетная палуба — Ultra Span
    • Кривые взаимодействия
      • Сборные, предварительно напряженные колонны
      • Сборные, предварительно напряженные монолитные и изолированные стеновые панели
      • Сборные железобетонные и изолированные стеновые панели
      • Сборные армированные сплошные ненесущие стеновые панели
      • Предварительно напряженные пустотелые и изолированные стеновые панели
      • Сборные, усиленные колонны
    • Загрузить таблицы
      • Двойные тройники
        • 10DT24 и 10DT24+3
        • 10LDT24 и 10LDT24+3
        • 10DT32 и 10DT32+3
        • 10LDT32 и 10LDT32+3
        • 12DT28 и 12DT28+3
        • 12LDT28 и 12LDT28+3
        • 12DT32 и 12DT32+3
        • 12LDT32 и 12LDT32+3
      • Двойные тройники с предварительно обработанными краями
        • 10DT26 и 10LDT26
        • 10DT34 и 10LDT34
        • 12DT30 и 12LDT30
        • 12DT34 и 12LDT34
        • 15DT30 и 15LDT30
        • 15DT34 и 15LDT34
      • Пустотелый
        • 4HC10 и 4HC10+2
        • 4HC12 и 4HC12+2
        • 44HC6 и 4HC6+2
        • 4HC8 и 4HC8+2
      • Перевернутые Т-образные балки
        • Ширина 28 дюймов
        • Ширина 34 дюйма
        • Ширина 40 дюймов
      • L-образные балки
        • Ширина 20 дюймов
        • Ширина 26 дюймов
      • Геморрой
        • Сваи различных размеров
      • Прямоугольные балки
        • Прямоугольные балки
      • Шпунтовые сваи
        • Шпунтовые сваи
      • Твердая плоская плита
        • FS4 и FS4+2
        • ФС6 и ФС6+2
        • ФС8 и ФС8+2
      • Лестница
        • Лестницы различной толщины
      • Стадион Райзерс
        • Стадионные стояки
  •

  • Справочник по дизайну PCI (1-е изд.
    1971 г.) [ACI 318-71, UBC-70]
    • Диаграммы взаимодействия
      • Пустотные плиты
        • 10ХК, 12ХК
        • 6ХК, 8ХК
        • Пустотные плиты
      • Стеновые панели
        • 10 x 20 стоек для стеновых панелей
        • 5 x 14 стоек для стеновых панелей
        • Стеновые панели 7_5 x 16 Стойки
        • Двутавровые стеновые панели
        • Предварительно напряженные и армированные стеновые панели
        • Плоские панели из предварительно напряженного бетона
        • Железобетонные плоские панели
        • Стойки стеновых панелей
    • Загрузить таблицы
      • Аашо Балки
        • Балки AASHO (тип II, III и IV)
      • Столбцы
        • 5000 psi 10×10, 12×12, 14×14
        • 5000 psi 16X16, 18X18, 20X20, 24X24
        • 6000 psi 10×10, 12×12, 14×14
        • 6000 psi 16×16, 18×18, 20×20, 24×24
        • Колонки — 5000 фунтов на кв. дюйм
        • Колонки — 6000 фунтов на кв. дюйм
        • Сборные предварительно напряженные колонны
        • Сборные железобетонные колонны
      • Двойные тройники
        • _10DT32
        • _10DT32+2
        • _10LDT32
        • _10LDT32+2
        • _4DT14
        • _4DT14+2
        • _5DT+2 и _6DT+2
        • _8DT+2
        • _8DT12
        • _8DT12+2
        • _8DT14
        • _8DT14+2
        • _8DT16
        • _8DT16+2
        • _8DT18
        • _8DT18+2
        • _8DT20
        • _8DT20+2
        • _8DT24
        • _8DT24+2
        • _8LDT+2
        • _8LDT20
        • _8LDT20+2
        • _8LDT24
        • _8LDT24+2
        • DT шириной 5 и 6 футов Без топпинга
        • Сноска
        • Тип B 5DT и 6DT
        • Тип Б 8DT
        • Тип B 8LDT
        • Таблица нагрузки типа B, ширина 5 и 6 (обрезанная)
      • Плоские плиты
        • 4FS4 и 4FS4+2
      • Перевернутые тавровые балки
        • Ширина 24 дюйма
      • L-образные балки
        • Ширина 18 дюймов
      • Геморрой
        • Сваи различных размеров
      • Прямоугольные балки
        • Прямоугольные балки
      • Одиночные тройники
        • _10LST
        • _10LST48
        • _10СТ
        • _10ST48
        • _12LST48
        • _12ST48
        • _8LST и 8LST+2
        • _8LST36
        • _8LST36+2
        • _8ST и 8ST+2
        • _8ST36
        • _8ST36+2
    • Свойства раздела
      • Динаспан
        • Dynaspan (387k, PDF)
        • Dynaspan 1 (387k, PDF)
        • Динаспан 2 (387k, PDF)
      • Флексикор
        • _Flexicore (387k, PDF)
        • Флексикор (387k, PDF)
        • Flexicore 2 (387k, PDF)
      • Спанкрет
        • _Spancrete (387k, PDF)
        • Спанкрет (387k, PDF)
        • Спанкрет 2 (387k, PDF)
      • Пролетная палуба
        • _Span-Deck (387k, PDF)
        • Span-Deck (387k, PDF)
        • Span-Deck 2 (387k, PDF)
      • спираль
        • _Спираль (387k, PDF)
        • Спираль (387k, PDF)
        • Спираль 2 (387k, PDF)
      • мокрый литой
        • Мокрая отливка (387k, PDF)
  • Справочник по дизайну PCI (2-е изд.
    1978) [ACI 318-77, УБК-76]
    • Диаграммы взаимодействия
      • Стеновые панели с двойным тройником
        • Двутавровые стеновые панели (40k, PDF)
      • Пустотные стеновые панели
        • Пустотные стеновые панели (33k, PDF)
      • Сборные предварительно напряженные колонны
        • 12×12, 14×14 (44k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (51k, PDF)
        • Сборные, предварительно напряженные колонны (93k, PDF)
      • Сборные, предварительно напряженные сплошные стеновые панели
        • Сборные, предварительно напряженные сплошные стеновые панели (31k, PDF)
      • Сборные железобетонные колонны
        • 12×12, 14×14 (43k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (45k, PDF)
        • Сборные, усиленные колонны (86k, PDF)
      • Сборные армированные сплошные стеновые панели
        • Сборные армированные сплошные стеновые панели (31k, PDF)
    • Загрузить таблицы
      • Аашто Гирдерс
        • Балки AASHTO (тип II, III и IV) (34k, PDF)
      • Двойные тройники
        • 0LDT32 и 10LDT32+2 (60k, PDF)
        • 10DT32 и 10DT32+2 (41k, PDF)
        • 8DT12 и 8DT12+2 (44k, PDF)
        • 8DT14 и 8DT14+2 (45k, PDF)
        • 8DT16 и 8DT16+2 (49k, PDF)
        • 8DT18 и 8LDT18+2 (48k, PDF)
        • 8DT20 и 8DT20+2 (50k, PDF)
        • 8DT24 и 8T24+2 (54k, PDF)
        • 8DT32 и 8DT32+2 (43k, PDF)
        • 8LDT12 и 8LDT12+2 (44k, PDF)
        • 8LDT14 и 8LDT14+2 (49k, PDF)
        • 8LDT16 и 8LDT16+2 (53k, PDF)
        • 8LDT18 и 8LDT18+2 (53k, PDF)
        • 8LDT20 и 8LDT20+2 (56k, PDF)
        • 8LDT24 и 8LDT24+2 (61k, PDF)
        • 8LDT32 и 8LDT32+2 (55k, PDF)
      • Пустотелый
        • 4HC10 и 4HC10+2 (52k, PDF)
        • 4HC12 и 4HC12+2 (55k, PDF)
        • 4HC6 и 4HC6+2 (64k, PDF)
        • 4HC8 и 4HC8+2 (61k, PDF)
        • 4LHC10 и 4LHC10+2 (48k, PDF)
        • 4LHC12 и 4LHC12+2 (55k, PDF)
        • 4LHC6 и 4LHC6+2 (58k, PDF)
        • 4LHC8 и 4LHC8+2 (60k, PDF)
      • Перевернутые тавровые балки
        • Перевернутые тавровые балки (54k, PDF)
      • L-образные балки
        • L-образные балки (55k, PDF)
      • Геморрой
        • Сваи различных размеров (56k, PDF)
      • Прямоугольные балки
        • Прямоугольные балки (54k, PDF)
      • Шпунтовые сваи
        • Шпунтовые сваи (37k, PDF)
      • Одноместный тройник
        • 10ST48 и 10LST48 (56k, PDF)
        • 8LST36 и 8LST36+2 (52k, PDF)
        • 8ST36 и 8ST36+2 (56k, PDF)
      • Твердая плоская плита
        • FS4 и FS4+2 (42k, PDF)
        • FS6 и FS6+2 (52k, PDF)
        • FS8 и FS8+2 (49k, PDF)
        • LFS4 и LFS4+2 (48k, PDF)
        • LFS6 и LFS6+2 (43k, PDF)
        • LFS8 и LFS8+2 (46k, PDF)
    • Свойства раздела
      • Dy-Core
        • Dy-Core (37k, PDF)
      • Динаспан
        • Dynaspan (90k, PDF)
        • Dynaspan 1 (47k, PDF)
        • Dynaspan 2 (46k, PDF)
      • Флексикор
        • Флексикор (77k, PDF)
        • Flexicore 1 (37k, PDF)
        • Flexicore 2 (42k, PDF)
      • Спанкрет
        • Спанкрет (68k, PDF)
        • Спанкрет 1 (52k, PDF)
        • Спанкрет 2 (44k, PDF)
      • Пролетная палуба
        • Span-Deck (94k, PDF)
        • Span-Deck 1 (52k, PDF)
        • Span-Deck 2 (44k, PDF)
      • Спираль, Corefloor
        • Спираль (68k, PDF)
        • Спираль 1 (36k, PDF)
        • Спираль 2 (24k, PDF)
  • Справочник по дизайну PCI (3-е изд.
    , 1985 г.) [ACI 318-83, UBC-82]
    • Кривые взаимодействия
      • Стеновые панели с двойным тройником
        • Двутавровые стеновые панели (42k, PDF)
      • Пустотные стеновые панели
        • Пустотные стеновые панели (34k, PDF)
      • Сборные предварительно напряженные колонны
        • 12×12, 14×14 (42k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (42k, PDF)
        • Сборные, предварительно напряженные колонны (85k, PDF)
      • Сборные, предварительно напряженные сплошные стеновые панели
        • Сборные предварительно напряженные сплошные стеновые панели (37k, PDF)
      • Сборные железобетонные колонны
        • 12×12, 14×14 (45k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (42k, PDF)
        • Сборные, усиленные колонны (85k, PDF)
      • Сборные армированные сплошные стеновые панели
        • Сборные армированные сплошные стеновые панели (37k, PDF)
    • Загрузить таблицы
      • Двойные тройники
        • 10DT24 и 10DT24+2 (49k, PDF)
        • 10LDT32 и 10LDT32+2 (55k, PDF)
        • 8DT12 и 8DT12+2 (44k, PDF)
        • 8DT14 и 8DT14+2 (45k, PDF)
        • 8DT16 и 8DT16+2 (46k, PDF)
        • 8DT18 и 8DT18+2 (51k, PDF)
        • 8DT20 и 8DT20+2 (52k, PDF)
        • 8DT24 и 8DT24+2 Low-Relax (54k, PDF)
        • 8DT24 и 8DT24+2 с пониженным напряжением (50k, PDF)
        • 8DT32 и 8DT32+2 (55k, PDF)
        • 8LDT12 и 8LDT12+2 (56k, PDF)
        • 8LDT14 и 8LDT14+2 (51k, PDF)
        • 8LDT16 и 8LDT16+2 (48k, PDF)
        • 8LDT18 и 8LDT18+2 (54k, PDF)
        • 8LDT20 и 8LDT20+2 (57k, PDF)
        • 8LDT24 и 8LDT24+2 (49k, PDF)
        • 8LDT32 и 8LDT32+2 (55k, PDF)
      • Пустотелый
        • 4HC10 и 4HC10+2 (49k, PDF)
        • 4HC12 и 4HC12+2 (48k, PDF)
        • 4HC6 и 4HC6+2 (47k, PDF)
        • 4HC8 и 4HC8+2 (45k, PDF)
        • 4LHC12 и 4LHC12+2 (44k, PDF)
        • 4LHC8 и 4LHC8+2 (50k, PDF)
      • Перевернутые тавровые балки
        • Перевернутые тавровые балки (49k, PDF)
      • L-образные балки
        • L-образные балки (41k, PDF)
      • Геморрой
        • Сваи разных размеров (60k, PDF)
      • Прямоугольные балки
        • Прямоугольные балки (52k, PDF)
      • Шпунтовые сваи
        • Шпунтовые сваи (36k, PDF)
      • Одиночные тройники
        • 10ST36 и 10ST36 (49k, PDF)
        • 10СТ48 и 10СТ48 (55k, PDF)
        • 8LST36 и 8LST36+2 (47k, PDF)
        • 8ST36 и 8ST36+2 (49k, PDF)
      • Твердые плоские плиты
        • FS4 и FS4+2 (35k, PDF)
        • FS6 и FS6+2 (46k, PDF)
        • FS8 и FS8+2 (41k, PDF)
        • LFS4 и LFS4+2 (49k, PDF)
        • LFS6 и LFS6+2 (52k, PDF)
        • LFS8 и LFS8+2 (39k, PDF)
    • Свойства раздела
      • Dy-Core
        • Dy-Core (43k, PDF)
        • Dy-Core — Dynaspan (43k, PDF)
      • Динаспан
        • Dynaspan (44k, PDF)
      • Флексикор
        • Флексикор (48k, PDF)
        • Flexicore — Spancrete (47k, PDF)
      • Спанкрет
        • Спанкрет (40k, PDF)
      • Пролетная палуба
        • Span-Deck (48k, PDF)
        • Span-Deck — Spiroll (47k, PDF)
      • спираль
        • Спираль (48k, PDF)
  • Справочник по дизайну PCI (4-е издание, 1992 г.
    ) [ACI 318-89, UBC-88, SBC-88, NBC-90]
    • Кривые взаимодействия
      • Стеновые панели с двойным тройником
        • Двутавровые стеновые панели (37k, PDF)
      • Пустотные стеновые панели
        • Пустотные стеновые панели (30k, PDF)
      • Сборные предварительно напряженные колонны
        • 12×12, 14×14 (42k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (48k, PDF)
        • Сборные, предварительно напряженные колонны (89k, PDF)
      • Сборные, предварительно напряженные сплошные стеновые панели
        • Сборные предварительно напряженные сплошные стеновые панели (27k, PDF)
      • Сборные железобетонные колонны
        • 12×12, 14×14 (38k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (44k, PDF)
        • Сборные, усиленные колонны (80k, PDF)
      • Сборные армированные сплошные стеновые панели
        • Сборные армированные сплошные стеновые панели (32k, PDF)
    • Загрузить таблицы
      • Двойные тройники
        • 10DT24 и 10DT24+2 (93k, PDF)
        • 10DT32 и 10DT32+2 (103k, PDF)
        • 10LDT24 и 10LDT24+2 (40k, PDF)
        • 10LDT32 и 10LDT32+2 (40k, PDF)
        • 8DT12 и 8DT12+2 (57k, PDF)
        • 8DT14 и 8DT14+2 (58k, PDF)
        • 8DT16 и 8DT16+2 (66k, PDF)
        • 8DT18 и 8DT18+2 (71k, PDF)
        • 8DT20 и 8DT20+2 (71k, PDF)
        • 8DT24 и 8DT24+2 (80k, PDF)
        • 8DT32 и 8DT32+2 (78k, PDF)
        • 8LDT12 и 8LDT12+2 (54k, PDF)
        • 8LDT14 и 8LDT14+2 (62k, PDF)
        • 8LDT16 и 8LDT16+2 (82k, PDF)
        • 8LDT18 и 8LDT18+2 (82k, PDF)
        • 8LDT20 и 8LDT20+2 (74k, PDF)
        • 8LDT24 и 8LDT24+2 (94k, PDF)
        • 8LDT32 и 8LDT32+2 (120k, PDF)
      • Пустотелый
        • 4HC10 и 4HC10 (55k, PDF)
        • 4HC12 и 4HC12 (60k, PDF)
        • 4HC6 и 4HC6+2 (59k, PDF)
        • 4HC8 и 4HC8+2 (55k, PDF)
        • 4LHC12 и 4LHC12+2 (56k, PDF)
        • 4LHC8 и 4LHC8+2 (66k, PDF)
      • Перевернутые тавровые балки
        • Ширина 24 дюйма (53k, PDF)
        • Ширина 30 дюймов (52k, PDF)
        • Ширина 36 дюймов (44k, PDF)
        • Комбинированные перевернутые тавровые балки (145k, PDF)
      • L-образные балки
        • Ширина 18 дюймов (56k, PDF)
        • Ширина 24 дюйма (52k, PDF)
        • Комбинированные L-образные балки (107k, PDF)
      • Геморрой
        • Сваи различных размеров (53k, PDF)
      • Двойные тройники с предварительно обработанными краями
        • 10DT26 и 10LDT26 (84k, PDF)
        • 10DT32 и 10LDT32 (101k, PDF)
      • Прямоугольные балки
        • Прямоугольные балки (56k, PDF)
      • Шпунтовые сваи
        • Шпунтовые сваи (33k, PDF)
      • Твердые плоские плиты
        • FS4 и FS4+2 (41k, PDF)
        • FS6 и FS6+2 (51k, PDF)
        • FS8 и FS8+2 (48k, PDF)
        • LFS4 и LFS4+2 (41k, PDF)
        • LFS6 и LFS6+2 (48k, PDF)
        • LFS8 и LFS8+2 (60k, PDF)
    • Свойства раздела
      • Dy-Core
        • Dy-Core (47k, PDF)
      • Динаспан
        • Dynaspan (52k, PDF)
      • Флексикор
        • Флексикор (53k, PDF)
      • Спанкрет
        • Спанкрет (52k, PDF)
      • Пролетная палуба
        • Пролетная площадка (53k, PDF)
      • Ультра Спан
        • Ultra Span (52k, PDF)
  • Справочник по дизайну PCI (5-е изд.
    1999) [ACI 318-95, UBC-94, SBC-94, NBC-96]
    • Кривые взаимодействия
      • Стеновые панели с двойным тройником
        • Двутавровые стеновые панели (42k, PDF)
      • Пустотные и многослойные стеновые панели
        • Пустотные и многослойные стеновые панели (38k, PDF)
      • Сборные предварительно напряженные колонны
        • 12×12, 14×14 (56k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (59k, PDF)
        • Сборные, предварительно напряженные колонны (111k, PDF)
      • Сборные железобетонные колонны
        • 12×12, 14×14 (41k, PDF)
        • 16×16, 18×18, 20×20, 24×24 (47k, PDF)
        • Сборные, усиленные колонны (88k, PDF)
    • Загрузить таблицы
      • Двойные тройники
        • 10DT24 и 10DT24+2 (60k, PDF)
        • 10DT32 и 10DT32+2 (64k, PDF)
        • 10LDT24 и 10LDT24+2 (65k, PDF)
        • 10LDT32 и 10LDT32+2 (53k, PDF)
        • 12DT28 и 12DT28+2 (91k, PDF)
        • 12DT32 и 12DT32+2 (92k, PDF)
        • 12LDT28 и 12LDT28+2 (74k, PDF)
        • 12LDT32 и 12LDT32+2 (79k, PDF)
        • 8DT12 и 8DT12+2 (75k, PDF)
        • 8DT24 и 8DT24 (86k, PDF)
        • 8DT32 и 8DT32+2 (69k, PDF)
        • 8LDT12 и 8LDT12+2 (74k, PDF)
        • 8LDT24 и 8LDT24+2 (81k, PDF)
        • 8LDT32 и 8LDT32+2 (97k, PDF)
      • Пустотелый
        • 4HC10 и 4HC10+2 (57k, PDF)
        • 4HC12 и 4HC12+2 (63k, PDF)
        • 4HC6 и 4HC6+2 (61k, PDF)
        • 4HC8 и 4HC8+2 (61k, PDF)
        • 4LHC12 и 4LHC12+2 (62k, PDF)
        • 4LHC8 и 4LHC8+2 (62k, PDF)
      • Перевернутые тавровые балки
        • Ширина 28 дюймов (57k, PDF)
        • Ширина 34 дюйма (59k, PDF)
        • Ширина 40 дюймов (58k, PDF)
        • Комбинированные перевернутые тавровые балки (61k, PDF)
      • L-образные балки
        • Ширина 20 дюймов (57k, PDF)
        • 26 дюймов в ширину (59k, PDF)
        • Комбинированные L-образные балки (115k, PDF)
      • Геморрой
        • Сваи различных размеров (61k, PDF)
      • Двойные тройники с предварительно обработанными краями
        • 10DT26 и 10LDT26 (59k, PDF)
        • 10DT34 и 10LDT34 (62k, PDF)
        • 12DT30 и 12LDT30 (58k, PDF)
        • 12DT34 и 12LDT34 (61k, PDF)
      • Прямоугольные балки
        • Прямоугольные балки (63k, PDF)
      • Шпунтовые сваи
        • Шпунтовые сваи (37k, PDF)
      • Твердые плоские плиты
        • FS4 и FS4+2 (40k, PDF)
        • FS6 и FS6+2 (40k, PDF)
        • FS8 и FS8+2 (40k, PDF)
        • LFS4 и LFS4+2 (40k, PDF)
        • LFS6 и LFS6+2 (40k, PDF)
        • LFS8 и LFS8+2 (40k, PDF)
    • Свойства раздела
      • Dy-Core
        • Dy-Core (66k, PDF)
        • Dy-Core, Dynaspan (61k, PDF)
      • Динаспан
        • Dynaspan (66k, PDF)
      • Элематик
        • Elematic (28k, PDF)
      • Флексикор
        • Флексикор (57k, PDF)
        • Flexicore, Spancrete (52k, PDF)
      • Спанкрет
        • Спанкрет (57k, PDF)
      • Пролетная палуба
        • Пролетная площадка (52k, PDF)
        • Span Deck, Ultra Span (57k, PDF)
      • Ультра Спан
        • Ultra Span (52k, PDF)
    • ОШИБКИ (165k, PDF)
  • Справочник по дизайну PCI (6-е изд.
    2004 г.) [ACI 318-02, IBC 2003, ASCE 7-02, NEHRP 2000]
    • Кривые взаимодействия
      • Стеновые панели с двойным тройником
        • Двутавровые стеновые панели (33k, PDF)
      • Пустотные и многослойные стеновые панели
        • Пустотные и многослойные стеновые панели (40k, PDF)
      • Сборные предварительно напряженные колонны
        • 16×16, 18×18 (46k, PDF)
        • 20×20, 24×24, 28×28, 32×32 (45k, PDF)
        • Сборные, предварительно напряженные колонны (107k, PDF)
      • Сборные, предварительно напряженные монолитные и многослойные стены
        • Сборные, предварительно напряженные сплошные и многослойные стеновые панели (40k, PDF)
      • Сборные железобетонные колонны
        • 16×16, 18×18 (41k, PDF)
        • 20×20, 24×24, 28×28, 32×32 (45k, PDF)
        • Сборные, усиленные колонны (86k, PDF)
    • Загрузить таблицы
      • Двойные тройники
        • 10DT24 и 10DT24+2 (341k, PDF)
        • 10DT32 и 10DT32+2 (239k, PDF)
        • 10LDT24 и 10LDT24+2 (308k, PDF)
        • 10LDT32 и 10LDT32+2 (426k, PDF)
        • 12DT28 и 12DT28+2 (40k, PDF)
        • 12DT32 и 12DT32+2 (168k, PDF)
        • 12LDT28 и 12LDT28+2 (171k, PDF)
        • 12LDT32 и 12LDT32+2 (218k, PDF)
        • 8DT24 и 8DT24+2 (326k, PDF)
        • 8DT32 и 8DT32+2 (258k, PDF)
        • 8LDT24 и 8LDT24 (228k, PDF)
        • 8LDT32 и 8LDT32+2 (362k, PDF)
      • Пустотелый
        • 4HC10 и 4HC10+2 (40k, PDF)
        • 4HC12 и 4HC12+2 (40k, PDF)
        • 4HC6 и 4HC6+2 (57k, PDF)
        • 4HC8 и 4HC8+2 (68k, PDF)
      • Перевернутые тавровые балки
        • Ширина 28 дюймов (60k, PDF)
        • Ширина 34 дюйма (55k, PDF)
        • 49-дюймовые перевернутые тавровые балки (**Примечание: в файле указано число 20, что и есть) (49k, PDF)
        • Комбинированные перевернутые тавровые балки (161k, PDF)
      • L-образные балки
        • L-образные балки шириной 20 дюймов (60k, PDF)
        • L-образные балки шириной 26 дюймов (56k, PDF)
        • Комбинированные L-образные балки (116k, PDF)
      • Геморрой
        • Сваи различных размеров (54k, PDF)
      • Двойные тройники с предварительно обработанными краями
        • 10DT26 и 10LDT26 (218k, PDF)
        • 10DT34 и 10LDT34 (140k, PDF)
        • 12DT30 и 12LDT30 (225k, PDF)
        • 12DT34 и 12LDT34 (271k, PDF)
        • 15DT26 и 15LDT26 (247k, PDF)
        • 15DT30 и 15LDT30 (240k, PDF)
        • 15DT34 и 15LDT34 (216k, PDF)
      • Прямоугольные балки
        • Прямоугольные балки (61k, PDF)
      • Шпунтовые сваи
        • Шпунтовые сваи (40k, PDF)
      • Твердые плоские плиты
        • FS4 и FS4+2 (43k, PDF)
        • FS6 и FS6+2 (52k, PDF)
        • FS8 и FS8+2 (54k, PDF)
    • Свойства раздела
      • Dy-Core
        • Dy-Core (66k, PDF)
      • Динаспан
        • Dynaspan (66k, PDF)
      • Элематик
        • Elematic (75k, PDF)
        • Elematic, Рот (74k, PDF)
      • Флексикор
        • Флексикор (63k, PDF)
        • Flexicore, Spancrete (57k, PDF)
      • Рот
        • Рот (80k, PDF)
      • Спанкрет
        • Спанкрет (63k, PDF)
      • Пролетная палуба
        • Пролетная площадка (65k, PDF)
        • Span Deck, Ultra Span (59k, PDF)
      • Ультра Спан
        • Ultra Span (65k, PDF)
  • Справочник по дизайну PCI (7-е издание, 2010 г.
    ) [ACI 318-05, IBC 2006, ASCE 7-05, NEHRP 2003]
    • Свойства пустотного сечения
      • Dynaspan (336k, PDF)
      • Эхо (292k, PDF)
      • Элематик (227k, PDF)
      • Флексикор (336k, PDF)
      • Спан-Крит (432k, PDF)
      • Пролетная площадка (344k, PDF)
      • Span Deck — Ultra Span (339k, PDF)
      • Ultra Span (339k, PDF)
    • Кривые взаимодействия
      • Двутавровые стеновые панели (147k, PDF)
      • Сборные, предварительно напряженные колонны (598k, PDF)
      • Сборные, предварительно напряженные сплошные и многослойные стеновые панели (218k, PDF)
      • Сборные железобетонные и многослойные стеновые панели (130k, PDF)
      • Сборные армированные сплошные ненесущие стеновые панели (202k, PDF)
      • Предварительно напряженные пустотелые и многослойные стеновые панели (229k, PDF)
      • Сборные, усиленные колонны (387k, PDF)
    • Загрузить таблицы
      • Двойные тройники
        • 10 футов_ x 32 дюйма_ DT LW (387k, PDF)
        • 10DT24 и 10DT24+2 (387k, PDF)
        • 10DT32 и 10DT32+2 (387k, PDF)
        • 10LDT24 и 10LDT24+2 (387k, PDF)
        • 12DT28 и 12DT28+2 (387k, PDF)
        • 12DT32 и 12DT32+2 (387k, PDF)
        • 12LDT28 и 12LDT28+2 (387k, PDF)
        • 12LDT32 и 12LDT32+2 (387k, PDF)
        • 8DT24 и 8DT24+2 DT (387k, PDF)
        • 8DT32 и 8DT32+2 (387k, PDF)
        • 8LDT24 и 8LDT24+2 (387k, PDF)
        • 8LDT32 и 8LDT32+2 LW (387k, PDF)
      • Пустотелый
        • 4HC10 и 4HC10+2 (387k, PDF)
        • 4HC12 и 4HC12+2 (387k, PDF)
        • 4HC6 и 4HC6+2 (387k, PDF)
        • 4HC8 и 4HC8+2 (387k, PDF)
      • Перевернутые Т-образные балки
        • Ширина 28 дюймов (387k, PDF)
        • Ширина 34 дюйма (387k, PDF)
        • Ширина 40 дюймов (387k, PDF)
      • L-образные балки
        • Ширина 20 дюймов (387k, PDF)
        • Ширина 26 дюймов (387k, PDF)
      • Геморрой
        • Сваи разных размеров
      • Двойные тройники с предварительно обработанными краями
        • 10DT26 и 10LDT26 (387k, PDF)
        • 10DT34 и 10LDT34 (387k, PDF)
        • 12DT30 и 12DT30 (387k, PDF)
        • 12DT34 и 12LDT34 (387k, PDF)
        • 15DT26 и 15LDT26 (387k, PDF)
        • 15DT30 и 15LDT30 (387k, PDF)
        • 15DT34 и 15LDT34 (387k, PDF)
      • Прямоугольные балки
        • Прямоугольные балки
      • Шпунтовые сваи
        • Шпунтовые сваи
      • Твердая плоская плита
        • FS4 и FS4+2 (387k, PDF)
        • FS6 и FS6+2 (387k, PDF)
        • FS8 и FS8+2 (387k, PDF)
      • Лестница
        • Лестницы разной толщины (387k, PDF)
      • Стадион Райзерс
        • Стадионные стояки (387k, PDF)

Как пользоваться таблицами нагрузок

  • Секции Unistrut в виде балок
  • Разделы Unistrut как столбцы

Несущая способность элементов Unistrut, действующих как горизонтальная балка между двумя вертикальными элементами Unistrut, действующими как колонны, определяется:

  • характером нагрузки.
  • конкретный раздел, который будет использоваться.
  • пролет балки.
  • несущая способность балки сечения для данного пролета.
  • грузоподъемность соединителей, используемых для поддержки балок на колоннах.
  • ограничения нагрузки, если таковые имеются, в результате особых соображений прогиба.

Если пункты a), b) и c) известны, грузоподъемность представляет собой наименьшее значение d), e) и f), полученное из значений, перечисленных в соответствующих таблицах.

Пример 1

Какова равномерно распределенная грузоподъемность секции P1000, используемой в качестве балки для пролета 500 мм, если для поддержки балки используются соединители P1026?

Шаг 1

  • Найдите нагрузку на балку при максимально допустимом напряжении.
  • Из балки и колонны P1000 в этой секции вкладки, 500 мм и секции P1000, W = 7,42 кН.

Шаг 2

  • Найдите допустимую нагрузку разъемов.
  • Из раздела «Безопасные нагрузки на подшипник» в этой вкладке, для раздела P1000, поддерживаемого соединителями P1026;
    Нагрузка на опору = 4,1 кН
    Нагрузка на балку = 2 x нагрузка на опору = 2 x 4,1 = 8,2 кН.

Шаг 3

  • Проверьте ограничения прогиба.
  • Никаких особых соображений по отклонению не применяется.

Шаг 4

  • Выберите наименьшее значение нагрузки из шагов 1-3.
  • Наименьшее значение 7,42 кН
  • Чтобы преобразовать в единицы массы, разделите на 0,0098, следовательно, грузоподъемность W = 7,42/0,0098 = 757 кг при равномерном распределении.




Пример 2

Балка с пролетом 250 мм должна выдерживать центральную нагрузку 4,45 кН. Проверьте, является ли сечение P1000 удовлетворительным.

Шаг 1

  • Преобразуйте точечную нагрузку в эквивалентную равномерно распределенную нагрузку путем умножения на 2 (см. примечание о точечных нагрузках).
  • Эквивалент U.D.L. = 4,45 х 2 = 8,9кН.

Шаг 2

  • Сравните с допустимой нагрузкой на балку для секции P1000 с пролетом 250 мм. Из P1000 Beam and Columns в этой вкладке.
    Табличное значение = 14,83 кН.
  • Поскольку это больше, чем прикладываемая нагрузка, секция P1000 является удовлетворительной.

Шаг 3

  • Определите опорные нагрузки, каждая из которых составляет половину приложенной нагрузки.
    Нагрузка на опору = 2,23 кН.

Шаг 4

  • Выберите соответствующий разъем в разделе «Нагрузки на подшипник» в этой вкладке.
  • Рекомендуемая нагрузка для P1026, поддерживающая P1000 = 9,5 кН.
  • Поскольку соединители P1026 превышают требуемую опорную нагрузку в 2,23 кН, используйте соединители P1026 на каждом конце.

Шаг 5

  • Рассчитать центральное отклонение балки от (см. Элементы сечения P1000 в этой вкладке)
  • Из таблицы нагрузки на балку для секции P1000 с
  • Из примера данных и шага 1 выше
  • Подстановка значений в формулу

Так как это значение для эквивалентной равномерно приложенной нагрузки, необходима поправка для учета нагрузки в центральной точке. Это делается путем умножения прогиба равномерной нагрузки на 0,8 (см. примечания к таблицам).
Следовательно, прогиб под приложенной точечной нагрузкой:
= 0,10 x 0,8 = 0,08 мм.

Грузоподъемность секций Unistrut, действующих как колонны, зависит от:

  • конкретной используемой секции.
  • фактическая высота колонны, измеренная между центрами соединений с горизонтальными элементами.
  • расположение результирующей осевой нагрузки по отношению к центру тяжести, CG, сечения (т. е. пересечение осей XX и YY, как показано на схемах сечения).
  • ограничение различных движений колонны, обеспечиваемое соединениями с горизонтальными элементами на различных уровнях.

Если a) и b) известны и если c) и d) для рассматриваемого случая соответствуют условиям в примечаниях к конструктивным данным, тогда грузоподъемность секции можно считать непосредственно из таблиц в разделе «максимальная нагрузка на колонну». ».

Следует подчеркнуть, что для непосредственного использования табличных значений результирующая нагрузка должна быть концентрической (т. е. действовать через ЦТ), а соединения на каждом конце свободной высоты колонны должны ограничивать эти концы как от горизонтального, так и от крутильного движения.

Если эти условия неприменимы, следует обратиться к соответствующим разделам AS/NZS 4600, поскольку, скорее всего, следует использовать меньшее значение, чем указано в списке.

Пример 3

Стеллажи островного типа должны быть изготовлены с использованием основных стоек (колонн) P1001 с межцентровым расстоянием 1000 x 341 мм. Полки должны располагаться на расстоянии 500 мм по вертикали, начиная от пола, и соединяться со стойками таким образом, чтобы обеспечить концентрическую нагрузку, а также поступательное и скручивающее ограничение на каждом уровне в условиях полной нагрузки.

Если полки предназначены для размещения упаковок с болтами, сложенных по шесть штук на полку, и упаковки имеют размеры 75 x 75 x 100 мм и массу 6,5 кг каждая, то какова максимальная высота (количество) стеллажей, которые можно использовать?

Шаг 1

  • Определите концентрическую нагрузку на полку.
  • Площадь плана, поддерживаемая каждой основной колонной = 1000 x 150 = 150 000 мм2
  • В этой области можно разместить 20 упаковок 75 x 100 мм в плане, т.е. 120 упаковок на полке.
    Следовательно, масса полки = 6,5 x 120 кг
    и нагрузка на полку = 6,5 х 120 х 0,0098
    = 7,64 кН на стойку.

Шаг 2

  • Определите грузоподъемность секции P1001.
    Из таблицы балок и колонн P1001 на этой вкладке
    Сечение для P1001 высотой 500 мм.
    Максимальная нагрузка на колонну = 94,09 кН.

Шаг 3

Примечание. Если нижние части колонн упираются в опоры P1000, которые, в свою очередь, закреплены на земле, грузоподъемность колонны будет определяться рекомендуемой нагрузкой на опору (см. Безопасные нагрузки на опоры в раздел этой вкладки) 30,3 кН. Тогда количество полок будет равно: 30,3/7,64 = 3,9.6

т.е. 3 полки общей высотой 1,5 метра.

Home — Imperial Building Products

Мы признаны лидером отрасли, предлагающим негорючие строительные решения как для коммерческих, так и для жилых зданий.

Мы поддерживаем наших сотрудников, нашу отрасль и наших клиентов, чтобы гарантировать качество, обслуживание, лидерство, добросовестность и производство на самом высоком уровне.

Свяжитесь с нами

Наша запатентованная продукция производится в Канаде. Полностью спроектирован и протестирован, выполнено более 1000 установленных проектов.

Наша продукция включает в себя DeltaStud, MegaJoist, композитную напольную систему UltraBond и композитную стойку DeltaStud.

View Products

Imperial Building Продукты с гордостью производятся в Канаде и сертифицированы сторонними организациями и предназначены для удовлетворения потребностей завтрашнего дня уже сегодня.

Строительный ландшафт постоянно развивается, что ставит во главу угла качественные строительные продукты и компании. Вот почему Imperial Building Products всегда будет лидером в отрасли, предоставляя нашим клиентам качественную продукцию.

Узнать больше

Каркасная система ViperStud® для гипсокартона предлагает все преимущества обычных плоских стальных шпилек с еще более эффективной конструкцией.

Каркасная система ViperStud для гипсокартона взаимозаменяема с обычными компонентами каркаса.

Посмотреть продукт

Что нового

IBP объявляет о новом эксклюзивном дистрибьюторском соглашении

6 сентября 2022 г. Тема: Пресс-релиз для всех клиентов Imperial Building Products объявляет об эксклюзивном дистрибьюторском соглашении в Канаде линеек продуктов GripStik и EdgeMaster от компании Phillips Manufacturing Company. «Добавление линейки винила Phillips GripStik и кровельных материалов EdgeMaster к нашей…

подробнее

Наша компания

Мы являемся Национальным производителем стальных шипов от побережья до побережья, обслуживаемым двумя подразделениями с филиалами по всей Канаде.

Мы являемся зарегистрированным производителем-членом Канадского института строительства из листовой стали (CSSBI). Наша продукция производится в Канаде и распространяется по всей стране.

Мы предоставляем полностью спроектированные и протестированные системы, помощь в проектировании и варианты экономии средств, с более чем 1000 установленных проектов, выполненных в различных типах зданий.

Подробнее

Наша продукция соответствует североамериканским стандартам стали.

Материалы продукта бывают различной длины и толщины, стальных профилей, марок и покрытий.

Вся наша продукция соответствует или превосходит требования Канады к изделиям из листовой стали (CSSBI). Для получения дополнительной информации посетите сайт www.cssbi.ca

Металлические стойки

Инновационные металлические системы, обеспечивающие высокую прочность каркасной конструкции для широкого спектра строительных работ.

Просмотр продуктов

Аксессуары для стального каркаса и отделки гипсокартона

Включает в себя различные продукты, обеспечивающие простой способ крепления гипсокартона и связанных с ним продуктов к металлическим стойкам и другим традиционным и нетрадиционным строительным системам.

Просмотр продуктов

Шахтные и разделительные стены

Эти продукты используются для облегчения монтажа гипсокартона и упрощают установку, а также уменьшают количество запасных частей и закупок.

Просмотр продуктов

Специальные секции и нестандартные профили

Эти специальные секции и нестандартные профили можно заказать с размерами, соответствующими потребностям вашего проекта.

Просмотр продуктов

Разные продукты

Imperial Building Products предоставляет клиентам единый источник для удовлетворения всех их потребностей в металлоконструкциях, от планок и крепежных деталей до различных стилей отделки и вешалок.

Просмотр продуктов

Наша запатентованная продукция производится в Канаде.

Полностью сконструирован и протестирован, установлено более 1000 проектов.

Вся наша продукция соответствует или превосходит требования канадских строительных материалов из листовой стали (CSSBI). Для получения дополнительной информации посетите сайт www.cssbi.ca

DeltaStud

Самым впечатляющим преимуществом DeltaStud является его термическая эффективность. Большие отверстия в перемычке DeltaStud сокращают путь передачи тепла через шип — поток тепла ограничивается тонкими ребрами, пересекающими перемычку.

Просмотреть брошюру

Просмотреть таблицы нагрузок

MegaJoist

Система MegaJoist спроектирована и изготовлена ​​таким образом, чтобы выдерживать все внешние нагрузки и передавать эти нагрузки на наружные стены и фундамент. Полы должны сопротивляться прогибу и минимизировать вибрацию.

Просмотреть брошюру

Просмотреть таблицы нагрузок

Ultrabond Composite

Секции настила UltraBond можно перемещать на месте в связках или в виде предварительно изготовленных секций, готовых к установке. Секции могут иметь чистые пролеты до 32 футов и обеспечивают безопасную рабочую платформу во время строительства.

Просмотреть брошюру

Просмотреть таблицы нагрузок

DeltaStud Composite

Эта инновационная система сочетает в себе каркас легкого стального каркаса DeltaStud с бетоном с высокими эксплуатационными характеристиками. литые панели и такие же прочные

Посмотреть таблицы нагрузок

Таблицы пролетов нагрузки — Metl-Span, изолированные стеновые панели, панели крыши, архитектурные стеновые панели, изолированные пенопластовые панели

Допустимая равномерная нагрузка в фунтах на квадратный фут

Панель
Датчик

Тип пролета

Тип нагрузки

Пролет в футах

3,0

4.0

5,0

6,0

7,0

8,0

9,0

29
Га.

Одноместный

Отрицательная ветровая нагрузка

93,75

52,73

33,75

23.44

17.22

13.18

10.42

Временная нагрузка/прогиб

67.01

41.08

26.29

18.26

13.41

10.27

8. 11

2-х пролетный

Отрицательная ветровая нагрузка

61,91

37.19

24,61

17.42

12,96

10.00

7,94

Временная нагрузка/прогиб

70.40

45.18

30.41

21,75

16.28

12,62

10. 06

3-х пролетный

Отрицательная ветровая нагрузка

73.01

44,74

29,96

21.37

15,96

12.36

9,84

Временная нагрузка/прогиб

80.00

53.43

36,52

23.39

19,89

15,50

12. 40

4-х пролетный

Отрицательная ветровая нагрузка

69,51

42.31

28.22

20.08

14,97

11,58

9.21

Временная нагрузка/прогиб

77.00

50,82

34,56

24,89

18,72

14,53

11,63

26
Га.

Одноместный

Отрицательная ветровая нагрузка

133,48

75.08

48.05

33,37

24,52

18,77

14,83

Временная нагрузка/прогиб

119.08

69,83

44,69

31.04

22,80

17.46

13,79

2-х пролетный

Отрицательная ветровая нагрузка

114,41

66,59

43. 33

30.37

22.44

17.24

13,66

Временная нагрузка/прогиб

105,60

71.09

46,37

32,55

24.07

18.51

14,66

3-х пролетный

Отрицательная ветровая нагрузка

138,49

81,62

53,46

37,61

27,86

21. 44

17.00

Временная нагрузка/прогиб

120.00

86,91

57.11

40,25

29,85

22,99

18.24

4-х пролетный

Отрицательная ветровая нагрузка

130.70

76,70

50.12

35.22

26.06

20. 05

15,89

Временная нагрузка/прогиб

115,50

81,75

53,58

37,71

27,93

21.50

17.05

24
Га.

Одноместный

Отрицательная ветровая нагрузка

126,37

71.08

45,49

31,59

23. 21

17,77

14.04

Временная нагрузка/прогиб

125,69

70,70

45,25

31.42

23.09

17,68

13,97

2-х пролетный

Отрицательная ветровая нагрузка

120,59

69.04

44,56

31.09

22,91

17,57

13,90

Временная нагрузка/прогиб

117,33

69. 40

44,80

31,25

23.03

17,66

13,97

3-х пролетный

Отрицательная ветровая нагрузка

148.17

85,44

55,34

38,68

28,53

21,90

17.34

Временная нагрузка/прогиб

133,33

85,87

55,62

38,89

28,68

22. 02

17.43

4-х пролетный

Отрицательная ветровая нагрузка

139,13

80.03

51,77

36.16

26,66

20.46

16.19

Временная нагрузка/прогиб

128.33

80.43

52.04

36,35

26.81

20,57

16. 28

22
Га.

Одноместный

Отрицательная ветровая нагрузка

163,85

92.16

58,98

40,96

30.09

23.04

18.21

Временная нагрузка/прогиб

174,46

98.14

62,81

46,62

32.04

24,53

19. 38

2-х пролетный

Отрицательная ветровая нагрузка

168,30

96.14

61,98

43.21

31,83

24.41

19.31

Временная нагрузка/прогиб

158,71

90,50

58.30

40,63

29,91

22,94

18. 14

3-х пролетный

Отрицательная ветровая нагрузка

207.24

119.12

77.03

53,80

39,67

30.44

24.09

Временная нагрузка/прогиб

195,75

1112.25

72,50

50,61

37,29

28,61

22,64

4-х пролетный

Отрицательная ветровая нагрузка

194,44

111,53

72. 04

50,29

37.06

28.43

22,50

Временная нагрузка/прогиб

183,56

105.06

67,79

47,29

34,84

26,72

21.14

Примечания:

  1. Расчеты прочности основаны на стандарте AISI 2012 г. «Североамериканские технические условия для проектирования холодногнутых стальных элементов конструкции».
  2. Допустимые нагрузки применимы для равномерной нагрузки и пролетов без свесов.
  3. Допустимая нагрузка при временной нагрузке/прогибе предназначена для тех нагрузок, которые прижимают панель к ее опорам. Применимые предельные состояния: изгиб, сдвиг, комбинированный сдвиг и изгиб, деформация стенки на концевых и внутренних опорах, а также предел прогиба L/60 при 10-летней ветровой нагрузке.
  4. Допустимая отрицательная ветровая нагрузка предназначена для тех нагрузок, которые отрывают панель от ее опор. Применимыми предельными состояниями являются изгиб, сдвиг, комбинированный сдвиг и изгиб, а также предел прогиба L/60 при 10-летней ветровой нагрузке.
  5. Способность вытягивания панели и винта необходимо проверять отдельно, используя винты, используемые для каждого конкретного применения при использовании этой диаграммы нагрузок.
  6. Эффективный предел текучести был определен в соответствии с разделом A2.3.2 спецификации NAS 2012 года.
  7. Использование любых принадлежностей, отличных от предоставленных производителем, может привести к повреждению панелей, аннулированию всех гарантий и аннулированию всех технических данных.
  8. Этот материал может быть изменен без предварительного уведомления. Пожалуйста, свяжитесь с Metl-Span для получения самых последних данных.

Свойства сечения

ОТРИЦАТЕЛЬНЫЙ ИЗГИБ

ПОЛОЖИТЕЛЬНЫЙ ИЗГИБ

Панель
Манометр

ФГ
(KSI)

Масса
(PSF)

Ixe
(4 дюйма/фут)

Sxe
(3 дюйма/фут)

Maxo
(КИП-ИН.)

Ixe
(4 дюйма / фут.)

Sxe
(3 дюйма/фут)

Maxo
(КИП-ИН. )

29

60*

0,75

0,0215

0,0325

1.2656

0,0238

0,0230

0,9859

26

60*

0,94

0,0309

0,0449

1.8019

0,0382

0,0381

1. 6759

24

50

1.14

0,0420

0,0570

1.7060

0,0551

0,0567

1,6968

22

50

1,44

0,0567

0,0739

2.2119

0,0754

0,0787

2. 3553

Примечания:

*Fy — это 80 тыс.фунтов на кв. дюйм, уменьшенное до 60 тыс.фунтов на кв. дюйм в соответствии с изданием 2012 года Североамериканских технических условий на проектирование холодногнутых стальных элементов конструкции – A2.3.2.

  1. Все расчеты свойств кровельных панелей PBR рассчитываются в соответствии с изданием 2012 года Североамериканских технических условий для расчета конструкционных элементов из холодногнутой стали.
  2. Ixe для определения прогиба.
  3. Sxe для гибки.
  4. Maxo — допустимый изгибающий момент.
  5. Все значения указаны для одного фута ширины панели.

Таблица нагрузки | Imperial AWR Cladding Profile

Общий – В таблицах нагрузок представлены максимальные равномерно распределенные заданные нагрузки.

Сталь – соответствует ASTM A653/A653M или A792/A792M. Оценка 33/230; Предел текучести 33 тыс. фунтов на кв. дюйм/230 МПа и предел прочности при растяжении 45 тыс. фунтов на кв. дюйм/310 МПа. 50/345 класс; Предел текучести 50 тысяч фунтов/кв. дюйм/345 МПа и напряжение растяжения 65 тысяч фунтов/кв. дюйм/450 МПа; 80/550 класс; Предел текучести 80 тысяч фунтов на квадратный дюйм/550 МПа и предел прочности при растяжении 82 тысячи фунтов на квадратный дюйм/565 МПа.

Отделка – A25/ZF75, G90/Z275 или AZ50/AZM150. Для более тяжелых металлических покрытий см. ASTM A653/A653M или A792/A792M.

Нагрузка Таблицы – Следующая информация относительно определения указанных ветровой и снеговой нагрузки содержится в Национальном строительном кодексе Канады (NBCC) 2010 года.
Факторы важности применяются как к прочности (ULS), так и к соображениям предельного состояния эксплуатационной пригодности/прогиба (SLS). В настоящее время используется более низкий коэффициент нагрузки для ветра 1,4 вместо 1,5 для динамических и снеговых нагрузок. Этот более низкий коэффициент нагрузки для ветра несколько компенсирует более высокие ветровые нагрузки (1 раз в 50 лет), которые теперь перечислены в NBCC по географическому положению. Также должна быть признана категория важности конечного использования здания/сооружения, например, Нормальная или Низкая.

Все это повлияет на то, как будут использоваться таблицы нагрузок. Чтобы помочь специалистам по проектированию с таблицами нагрузок, приведенная ниже информация была взята непосредственно из раздела B, часть 4 (Проектирование конструкций) NBCC.

Расчетная ветровая нагрузка

W = I w qC e C g C p

01 Категория важности8
Фактор важности, I w
УЛС СЛС
Низкий 0,8 0,75
Обычный 1,0 0,75
Высокий 1,15 0,75
После стихийного бедствия 1,25 0,75

Указанная снежная нагрузка

S = I S [S S (C B CW C S C A ) + S R ]

9320 A ) + S R ]

A ) + S R ]

9320 A ) + S R ]0 A ) + S R . 0002
Категория важности Фактор важности, I w
УЛС СЛС
Низкий 0,8 0,9
Обычный 1,0 0,9
Высокий 1,15 0,9
После стихийного бедствия 1,25 0,9

Факторы важности, I w и I s были включены в таблицы нагрузки, а также в категорию важности. Параметры в заключенной в рамки части уравнений [1] и [2] должны определяться профессиональным дизайнером в соответствии с NBCC.

Прочность — максимальная равномерно распределенная указанная нагрузка, основанная на прочности в таблице нагрузок, должна быть равна или превышать указанную динамическую нагрузку.

Пригодность к эксплуатации (прогиб) — максимальная равномерно распределенная указанная нагрузка, основанная на прогибе в таблице нагрузок, должна быть равна или превышать указанную динамическую нагрузку. Эффективный 9Момент инерции 1732 для определения прогиба был рассчитан при предполагаемом заданном напряжении временной нагрузки 0,6F y .

ПРИМЕР (использование таблицы нагрузок)

Ультрапролетная стена (категория нормальной важности)
Дано: (метрические единицы)
(LLF = 1,4 и I w ~ 0,75) толщина настила 91,732 t 0,762 мм
~ Двойной сплошной пролет, L = 2,6 м каждый пролет
~ Длина опоры, N = 50 мм
~ Предел прогиба L/240
~ Ветровая нагрузка, LL = 1,5 кПа

Временная нагрузка — это значение заключенной в рамки части указанного выражения ветровой нагрузки [1].

Решение:
Прочность «S»
1) Указанная ветровая нагрузка = 1,5 кПа
2) Максимальная нагрузка (из таблицы нагрузки)
IS 1,65 кПа

С 1.65> 1,5… ОК

С 1,65> 1,5… ОК

с 1.65> 1,5… ОК

. 3) Проверка деформации стенки (N = 50 мм)
a) Концевая реакция = 0,375(1,5)2,6 = 1,46 кН/м  (из таблицы свойств сечения)
P e = P e1 + P e2 [N/t]1/2 = 2,78 + 0,695[50/0,762] 1/2 = 8,41 кН/м

С 8,02 b 1,46 … 3 90 90 реакция = 1,25(1,5)2,6 = 4,88 кН/м (из таблицы свойств сечения)
Pi = P i1 + P i2 [Н/т] 1/2 = 5,29 + 0,900[50/0,762 ]1/2 = 12,6 кН/м

Поскольку 12,6 > 4,88 … OK
Прогиб «D»
Из таблицы L/180 = 3,26 кПа
Для L/240 умножьте 3,26 на 180/240 = 2,45 кПа
Поскольку 2,45 > 1,5 … OK

  1. На основе конструкционной стали ASTM A 653.
  2. Значения в строке «S» основаны на силе.
  3. Значения в строке «D» основаны на прогибе 1/180 пролета.
  4. Деформация паутины не включена в расчет прочности. См. пример.
  5. Предельные состояния Принципы проектирования использовались в соответствии со стандартом CSA S136-12.
СВОЙСТВА РАЗДЕЛА | на фут ширины
Толщина основной стали (дюймы) Масса [G90] (фунтов на фут) Предел текучести (тыс. фунтов/кв. дюйм) Модуль сечения Момент инерции отклонения (in4) Указанные веб-данные о повреждении
Мидель

(дюйм3)

Поддержка

(дюйм3)

Пе1

Конец (фунт)

Пе2

Конец (фунт)

Пи1

Интерьер (фунт)

Пи1

Внутренняя часть (фунты)

0,0135 0,72 50 0,0268 0,0219 0,0309 20,7 5,17 40,2 6,84
0,0180 0,94 33 0,0406 0,0343 0,0435 25,9 6,47 50,2 8,53
0,0180 0,94 50 0,0385 0,0326 0,0430 39,2 9,80 76,0 12,9
0,0180 0,94 80 0,0376 0,0315 0,0426 46,6 11,7 90,4 15,4
0,0240 1,23 33 0,0571 0,0476 0,0579 48,6 12,2 93,8 16,0
0,0300 1,53 33 0,0710 0,0613 0,0722 78,7 19,7 152 25,8
LLF = 1,40; ИМФП = 0,75; НОРМАЛЬНАЯ ЗАПОЛНЕННОСТЬ = 1,0
ТАБЛИЦА НАГРУЗКИ | Максимальная равномерно распределенная заданная нагрузка (psf).
Длина пролета (футы) 1-пролетный

Толщина базовой стали (дюймы)

2-х пролетный

Толщина базовой стали (дюймы)

3-х пролетный

Толщина базовой стали (дюймы)

0,0135 0,0180 0,0180 0,0180 0,0240 0,0300 0,0135 0,0180 0,0180 0,0180 0,0240 0,0300 0,0135 0,0180 0,0180 0,0180 0,0240 0,0300
Y.S.* (тыс.кв.дюйм) 50 33 50 80 33 33 50 33 50 80 33 33 50 33 50 80 33 33
2. 0

2,0

С 144 144 206 239 202 251 117 121 175 201 168 217 147 152 219 251 210 271
Д 450 632 626 620 842 1050 1080 1517 1502 1487 2020 2521 850 1195 1183 1171 1591 1985
2,5

2,5

С 92 92 132 153 129 161 75 78 112 128 108 139 94 97 140 161 135 173
Д 230 324 320 317 431 538 553 777 769 761 1034 1291 435 612 606 600 814 1017
3,0

3,0

С 64 64 92 106 90 112 52 54 78 89 75 96 65 67 97 111 93 120
Д 133 187 185 184 249 311 320 449 445 441 598 747 252 354 351 347 471 588
3,5

3,5

С 47 47 67 78 66 82 38 40 57 66 55 71 48 50 71 82 69 88
Д 84 118 117 116 157 196 201 283 280 277 377 470 159 223 221 218 297 370
4. 0

4,0

С 36 36 51 60 50 63 29 30 44 50 42 54 37 38 55 63 53 68
Д 56 79 78 77 105 131 135 190 188 186 252 315 106 149 148 146 199 248
4,5

4,5

С 28 28 41 47 40 50 23 24 35 40 33 43 29 30 43 50 42 53
Д 39 55 55 54 74 92 95 133 132 131 177 221 75 105 104 103 140 174
5. 0

5,0

С 23 23 33 38 32 40 19 19 28 32 27 35 23 24 35 40 34 43
Д 29 40 40 40 54 67 69 97 96 95 129 161 54 76 76 75 102 127
5,5

5,5

С 19 19 27 32 27 33 16 16 23 27 22 29 19 20 29 33 28 36
Д 22 30 30 30 40 51 52 73 72 71 97 121 41 57 57 56 76 95
6,0

6,0

С 16 16 23 27 22 28 13 13 19 22 19 24 16 17 24 28 23 30
Д 17 23 23 23 31 39 40 56 56 55 75 93 31 44 44 43 59 74
6,5

6,5

С 14 14 20 23 19 24 11 11 17 19 16 21 14 14 21 24 20 26
Д 13 18 18 18 25 31 31 44 44 43 59 73 25 35 34 34 46 58
7,0

7,0

С 12 12 17 20 16 20 10 10 14 16 14 18 12 12 18 20 17 22
Д 10 15 15 14 20 25 25 35 35 35 47 59 20 28 28 27 37 46
7,5

7,5

С 10 10 15 17 14 18 8 9 12 14 12 15 10 11 16 18 15 19
Д 9 12 12 12 16 20 20 29 28 28 38 48 16 23 22 22 30 38
8,0

8,0

С 9 9 13 15 13 16 7 8 11 13 11 14 9 9 14 16 13 17
Д 7 10 10 10 13 16 17 24 23 23 32 39 13 19 18 18 25 31

* Ю. С. = Предел текучести

Flexospan — Кровельные и боковые панели



Нагрузочная таблица настила типа B 33ksi — широкий фланец вниз

Равномерная общая нагрузка в фунтах на квадратный фут (мертвые и живые)

Га

Диапазон



5

5,5

6

6,5

7

7,5

8

8,5

9

9,5

10



22

. 0295

1

Стресс



105

87

73

62

54

47

41

36

33

29

26

Прогиб

л/240



82

65

54

45

38

33

29

26

24

22

л/180













41

36

32

29

26

2

Стресс



100

83

70

59

51

45

39

35

31

28

25

3

Стресс



124

103

87

74

64

56

49

44

39

35

32



20

. 0358

1

Стресс



129

107

90

76

66

57

50

45

40

36

32

Прогиб

л/240

127

98

78

63

53

45

39

34

30

27

25

л/180











56

48

42

37

33

30

2

Стресс



123

102

86

73

63

55

49

43

38

35

31

3

Стресс



153

127

107

91

79

69

61

54

48

43

39

Прогиб

л/240

















48

42

38



18

. 0474

1

Стресс



173

143

120

102

88

77

67

60

53

48

43

Прогиб

л/240

165

127

100

81

67

56

48

42

37

33

29

л/180









85

71

61

52

46

40

36

2

Стресс



166

138

116

99

86

75

66

58

52

47

42

3

Стресс



206

171

144

123

107

93

82

73

65

58

53

Прогиб















82

70

60

53

47



16

. 0600

1

Стресс



218

180

151

129

111

97

85

75

67

60

54

Прогиб

л/240

207

158

124

100

82

68

58

50

44

39

35

л/180









106

88

74

63

55

48

43

2

Стресс



213

177

149

127

110

96

84

75

67

60

54

3

Стресс



264

219

185

158

137

119

105

93

83

75

67

Прогиб

л/240













101

86

74

64

57

ПРИМЕЧАНИЯ: 1.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
