Схема простого регулируемого блока питания на стабилизаторе LM317, как сделать своими руками. « ЭлектроХобби

Блоки питания являются неотъемлемой часть различной электротехники. У тех, кто занимается электроникой, электрикой возникает необходимость в наличии лабораторного блока питания, имеющий функцию плавной регуляции выходного напряжения. Таким источником тока можно питать различные устройства, нуждающиеся в различном постоянном напряжении. В этой статье предлагаю ознакомиться со схемой достаточно простого регулируемого блока питания, собранного на интегральном стабилизаторе напряжения и тока LM317. Выходное напряжение его можно изменять в пределах от 1,5 до 30 вольт. Максимальный ток на выходе до 1,5 ампера. Этот блок питания имеет встроенную защиту от короткого замыкания, перегрева. Погрешность напряжения на выходе около 0,1%.

Итак, к основным функциональным частям относятся силовой понижающий трансформатор TR1, выпрямительный диодный мост VD1 и два фильтрующих  конденсатора C1, C2. Для этого простого регулируемого блока питания подойдет любой трансформатор мощностью около 60 ватт, и выходным напряжением (на вторичной обмотке) 30 вольт. Почему 60 Вт? Выходное максимальное напряжение (30 вольт) перемножим на максимальный выходной ток (1,5 ампер), плюс небольшой запас. Напомню, чтобы найти мощность нужно напряжение умножить на силу тока.

Диодный мост, который из переменного напряжения делает постоянное (но скачкообразное) должен быть рассчитан на силу тока не менее 1,5 ампер. Я в эту схему регулируемого блока питания поставил выпрямительный мост типа S2A. Он рассчитан на обратное напряжение в 50 вольт и силу тока в 2 ампера (взял небольшой запас). Вы же можете поставить любые другие диодные мосты (готовые или спаянные самостоятельно из отдельно взятых диодов), у которых похожие характеристики. Ну и после диодного моста стоят два фильтрующих конденсатора, один из которых электролит с емкостью 2200 мкф (если поставите больше, допустим 5 000 мкф, будет только лучше, но увеличатся габариты блока питания). Эти конденсаторы должны быть рассчитаны на напряжение более 30 вольт. Именно они сглаживают скачкообразные пульсации напряжения после моста.

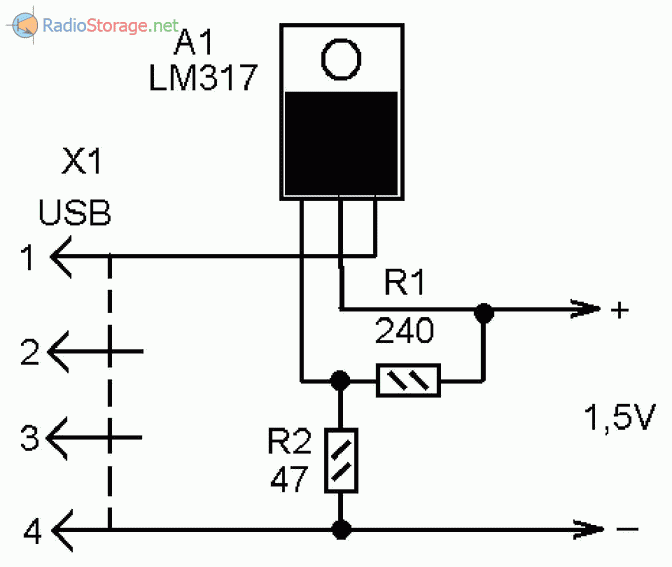

Теперь переходим к части схемы, которая и осуществляет функции регуляции напряжения, защиты от короткого замыкания и перегрева, состоящей из интегрального стабилизатора LM317, двух резисторов R1, R2 и конденсатора C3. Итак, интегральный стабилизатор тока и напряжения типа LM317 недорого стоит, имеет встроенную защиту от токов КЗ и чрезмерного перегрева, погрешность выходного напряжения около 0,1%. Как видно достаточно хороший компонент. Он выпускается в различных корпусах, таких как TO-220, ISOWATT220, TO-3, D2PAK.

Именно резисторами R1, R2 задается пределы выходного напряжения. Данный интегральный стабилизатор может выдавать аж до 37 вольт на своем выходе. Конденсатор электролит C3 является еще одним фильтром, который сглаживает пульсации напряжения на выходе простого регулируемого блока питания.

Так как выходной ток может достигать 1,5 ампера, при напряжении в 30 вольт, а стабилизатор имеет относительно малые размеры, то возникает необходимость установки его на охлаждающий радиатор. Без него при возникновении перегрева стабилизатор будет просто отключаться, что будет приводить к периодическому пропаданию выходного напряжения при питании большой нагрузки. Не забудьте между охлаждающим радиатором и интегральным стабилизатором LM317 нанести термопроводящую пасту. Она значительно улучшает отвод тепла от компонента.

Видео по этой теме:

P.S. Данный регулируемый источник питания, который собран на интегральном стабилизаторе, действительно является простым и хорошим решением. По размеру этот блок питания получится небольшой. Он имеет вполне хорошие функции и характеристики. Его сборка не займет много времени и сил. Да и по деньгам он выйдет достаточно дешево, особенно если у вас есть нужные части от сломанной электротехники (понижающий трансформатор, диодный мост, конденсаторы).

Стабилизатор напряжения 5В | Все своими руками

Опубликовал admin | Дата 4 июля, 2016

Рубрика: Стабилизаторы

Стабилизатор напряжения на 5 вольт, речь о котором пойдет в этой статье, имеет защиту от коротких замыканий. Он предназначен для питания схем с микроконтроллерами при их разработке. Стабилизатор рассчитан на установку на беспаячную макетную плату. Стабилизатор маломощный и имеет максимальный ток нагрузки 0,15А. Разработать эту небольшую и простенькую схему заставило очередное выгорание контроллера при экспериментах. Эта схема является дополнением к лабораторному блоку питания. Схема стабилизатора показана на рисунке 1.

Основой схемы служит микросхема, несправедливо забытая и не дорогая, К157ХП2, в состав которой входит стабилизатор напряжения с функцией вкл/выкл. Это 14 выводная микросхема, предназначенная для бытовой аппаратуры магнитной записи. И так схема работает следующим образом. При подаче питания на выводе 10 стабилизатора DA1, через защитный диод VD1 с барьером Шоттки, появляется напряжение. Выходное напряжение появится только в том случае, если на вывод 9 DA1 подать положительное напряжение не менее двух вольт. В первый момент это включающее напряжение формируется цепочкой R1 и конденсатора С2, пока протекает ток его заряда.

За это время на выходе стабилизатора появляется напряжение пять вольт, часть которого через резистор обратной связи R2, также подается на вывод 9 DA1. Это удерживающее напряжение, необходимое для нормальной работы стабилизатора. Для удобства работы с данной приставкой в схему введены две кнопки, при помощи которых можно оперативно включать и выключать напряжение питания испытуемой схемы. При нажатии кнопки Стоп, вывод 9 DA1 шунтируется на общий провод — стабилизатор выключается, так как пропадает открывающее напряжение. При отпускании данной кнопки, стабилизатор так и останется в закрытом состоянии, потому что конденсатор С2 уже заряжен и для постоянного тока его сопротивление очень велико. То же самое будет происходить и при условии, когда выход стабилизатора находится в режиме короткого замыкания. Т.е. пропадает удерживающее напряжение и стабилизатор выключается. И так, стабилизатор находится в выключенном состоянии, для его включения необходимо нажать на кнопку Пуск. При этом на вывод 9 DA1 опять поступит открывающее напряжение через эту кнопку и резистор R1, стабилизатор включится.

При отжатой данной кнопке, напряжение для поддержания рабочего режима стабилизатора будет подаваться через резистор R2.

На схеме не указаны выходные конденсаторы фильтра. Если в испытуемой схеме входные конденсаторы по питанию присутствуют, то их ставить не обязательно, но если их нет, то выход данного стабилизатора обязательно зашунтируйте керамическим конденсатором емкостью 0,1 и электролитическим конденсатором емкостью 100,0… 470,0 на 10 вольт. Вывод 8 микросхемы, это выход источника опорного напряжения величиной 1,3 вольта. Конденсатор С3 – фильтрующий, в это же время от его емкости зависит время включения стабилизатора. Для нашего случая емкости, указанной на схеме вполне достаточно. Резистор R4 служит для подстройки выходного напряжения. В принципе с таким же успехом можно изменять выходное напряжение и при помощи резистора R3. У меня этот стабилизатор собран непосредственно на макетной плате, но хотелось бы иметь отдельную платку, как ту, про которую я писал в статье

«Стабилизаторы напряжения AMS1117» . Если кто заинтересуется данной схемой, и разработает печатную плату, то сообщите в комментариях. Я потом выложу ее для всех. А пока все, чистого неба. К.В.Ю.

Скачать статью.

Стабилизатор 5В (600 Загрузок)

Просмотров:5 136

Автоматический стабилизатор напряжения от 5 кВА до 10 кВА — 220 В, 120 В

on 13 июля 2021 г. by Swagatam 86 комментариев

Стабилизатор напряжения в диапазоне кВА представляет собой мощный стабилизатор напряжения переменного тока, специально разработанный для контроля и стабилизации колебаний высокого напряжения для электрооборудования большой мощности.

В этой статье мы обсуждаем простую в сборке 7-ступенчатую схему стабилизатора высокой мощности порядка 5000–1000 Вт, которую можно использовать для управления колебаниями напряжения в сети переменного тока и для получения очень точных стабилизированных выходных напряжений для наших бытовых электроприборов. .

Работа схемы

Предлагаемый точный 7-релейный стабилизатор напряжения сети, управляемый операционным усилителем. Концепция схемы довольно проста. Он использует дискретные операционные усилители, подключенные в качестве компараторов для измерения уровней напряжения.

Как видно на диаграмме, инвертирующие входы каждого операционного усилителя снабжены последовательно увеличивающимися опорными уровнями напряжения с помощью ряда предустановок, которые снижают определенное количество напряжения на самом себе.

Каждый операционный усилитель сравнивает это напряжение с общим уровнем сетевого переменного напряжения образца, подаваемым на неинвертирующие входы операционных усилителей.

Пока эта выборка напряжения ниже опорного уровня, соответствующие операционные усилители удерживают свои выходы на низком уровне, а последующие ступени транзисторных реле остаются неактивными, однако в случае, если уровни напряжения имеют тенденцию отклоняться от своего нормального диапазона, соответствующие реле срабатывают и переключают отводы трансформатора, так что выходной сигнал соответствующим образом выравнивается и корректируется.

Например, если входное переменное напряжение имеет тенденцию к падению, могут сработать верхние реле, соединяющие соответствующие отводы более высокого напряжения с выходом, и наоборот, если напряжение резко возрастет.

Здесь выходные соединения операционных усилителей гарантируют, что только одна оптопара и, следовательно, только одно реле активируется одновременно.

Список деталей

• P1—P8 = 10 K Preset,
• A1—A8 = IC 324 (2 Nos)
• R1—R8 = 1 K,
• Все диоды = 1N4007,
• Все реле = 12 В, 400 Ом, SPDT,
• Все оптопары = MCT2E или эквивалент,

Трансформатор = Розовый Отвод — отвод нормального напряжения, верхние отводы в порядке убывания порядка 25 вольт, в то время как нижние отводы находятся в возрастающем порядке 25 вольт.

Полная принципиальная схема предлагаемого точного 7-каскадного стабилизатора сетевого напряжения, управляемого операционным усилителем.

Детали распиновки микросхемы LM324



Принципиальная схема

Модернизация до твердотельной версии с использованием SSR

На приведенной ниже диаграмме показана довольно простая конструкция стабилизатора напряжения, который может поддерживать огромную выходную мощность в диапазоне от 5 до 10 кВА. Использование твердотельных реле или твердотельных реле упрощает настройку выходного каскада и делает его очень точным — благодаря современным твердотельным реле, которые предназначены для запуска большой мощности в ответ на меньшие входные потенциалы постоянного тока.

Схема  Описание

Предлагаемая схема простого автоматического стабилизатора напряжения большой емкости проста для понимания. Все операционные усилители расположены в стандартных режимах компаратора напряжения.

Предустановки от P1 до P7 можно настроить в соответствии с требуемыми точками срабатывания, которые будут соответствовать переключению выходного твердотельного реле и последующему выбору ответвлений трансформатора.

Центральный зеленый TAP представляет собой нормальное выходное напряжение, нижние TAP постепенно создают более высокие напряжения, а верхние TAP настроены на более низкие напряжения.

Эти TAP выбираются соответствующими твердотельными реле в зависимости от изменения напряжения переменного тока, таким образом регулируя выходное напряжение приборов до нормального уровня.

Эта схема была запрошена г-ном Александром, и данные SSR были предоставлены им.

Перечень деталей

• R1–R9 = 1 кОм, 1/4 Вт,
• R10 = 10 кОм, 1/4 Вт
• P1–P8 = предустановка 10 кОм,
• C1 = 1000 мкФ /25В
• VR1 = 10K Предустановка,
• операционные усилители = IC 324,

Трансформатор = входное напряжение 230 или 120 вольт, отводы — повышающие/понижающие уровни напряжения (TAP) согласно индивидуальным спецификациям.

SSR = 10 кВА/230 вольт = выход, от 5 до 32 вольт постоянного тока = вход

Полная схема предлагаемой простой схемы автоматического стабилизатора напряжения от 5 кВА до 10 кВА при 220 В, 120 В

Схема схемы твердотельного стабилизатора напряжения SSR

Изображение SSR

О компании Swagatam

Я инженер-электронщик ( dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www. homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Водонепроницаемый стабилизатор постоянного напряжения, понижающий преобразователь, усилитель |Oznium LED|

Больше фотографий

Доступно в двух версиях
Стабилизаторы доступны в версиях на 2 и 10 ампер.

Широкий диапазон входного напряжения
Входное напряжение может быть от 5 до 40 В постоянного тока. Выходное напряжение стабилизатора по-прежнему составляет 12 В постоянного тока.

Водонепроницаемость IP68
Степень защиты IP68 идеально подходит для транспортных средств, лодок или любых наружных помещений.

Макс. Текущий
Доступен в версиях на 2 и 10 ампер.

Многофункциональный
Стабилизатор может быть усилителем, понижающим преобразователем постоянного тока в постоянный или устройством защиты.

Большинство светодиодных продуктов Oznium или других светодиодных продуктов на рынке рассчитаны на работу с 12 В постоянного тока, но выходное напряжение автомобилей / лодок составляет до 14 В постоянного тока. Это приведет к тому, что светодиоды будут нести более высокий ток, в результате чего светодиоды будут повреждены из-за перегрева. Помимо светодиодных продуктов, стабилизатор напряжения также защищает другие ваши устройства от повреждения из-за нестабильного напряжения.

Широкий диапазон входного напряжения

Выходное напряжение будет постоянным на уровне 12 В постоянного тока, если входное напряжение находится в пределах следующего диапазона:
5–36 В пост. тока (версия 2 А)
9–40 В пост. тока (версия 10 А)

Водонепроницаемость IP68

Стабилизатор напряжения Oznium имеет класс защиты IP68 и идеально подходит для транспортных средств, лодок или любого другого наружного применения внутри помещений.

Не только стабилизатор напряжения

Это может быть усилитель для подключения на большие расстояния или понижающий преобразователь постоянного тока в постоянный из-за широкого диапазона входного напряжения. А также стабилизатор напряжения является многофункциональным, например, от перегрузки по току, перенапряжения, короткого замыкания, защиты от обратной полярности и т. д.

---

Сопутствующие аксессуары

Ручка мини-диммера для светодиодов

Простым поворотом ручки вы можете приглушить яркость светодиодов или сделать их ярче

Переходник для разъема постоянного тока

Эти адаптеры позволяют преобразовать вилку / разъем / провода друг к другу.

Соединитель для сращивания проводов

Быстрый и простой способ сращивания светодиодных проводов для вашего проекта освещения.

2-жильный морской кабель

Используется для подключения светодиодных лент или почти любого другого светодиодного изделия, а также для удлинения проводов.

Соединительный провод 18 калибра

Провод 18 калибра очень гибкий и идеально подходит для установки катодов, светодиодов, метеоритных трубок или переключателей.

---

Клиенты также просматривали

Стабилизатор напряжения постоянного тока Фото

Стабилизатор напряжения постоянного тока Техническая информация

Выходное напряжение	12 В постоянного тока +- 3%
Степень защиты IP	IP68
Чувствительность к полярности	Да
Защита от короткого замыкания	Да
Рабочая температура	-40 — 85°C

Номер детали	Рабочее напряжение	Макс. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
