, особенности детали и ее правильное извлечение

Наверное, каждый автолюбитель или человек, имеющий любимое хобби, что-то ремонтирует, мечтает о отличном сварочном аппарате. На рынке можно найти множество различных моделей сварочного аппарата, но не всем он по карману. Но если есть желание, то что делать? Если дома есть сломанная микроволновка, то не стоит ее сразу выбрасывать. Требуется только время и усилия, чтобы создать из сломанной детали работающий сварочный аппарат.

Аппарат для точечной сварки

В этой статье мы обсудим, что представляет собой микроволновый трансформатор, и его применение.

Трансформатор

В микроволновке есть трансформатор, который очень пригодится для создания аппарата для сварки. Эта важная часть состоит из двух обычных катушек медной проволоки, которая намотана на сердечник. Есть первичная и вторичная обмотки. Катушки с обмоткой имеют разное количество витков провода. Это нужно для того, чтобы при подключении к первичной обмотке было напряжение, а внутри за счет индукции появился ток второй, имеющей меньшее напряжение. Сила тока должна увеличиться.

Трансформатор Снятие

Вытяжка

Для самодельного аппарата для сварки используется трансформатор, который имеет среднюю мощность 750 Вт. С помощью такого приспособления можно соединять металлические листы толщиной до одного миллиметра. Это электромагнитное устройство относится к разрядным устройствам. Для обеспечения питания магнетрона он способен генерировать напряжение, которое составляет 4000 В.

Мощный электронный прибор (магнетрон), которым обладает абсолютно любая микроволновая печь, для нормальной работы требует высокого напряжения. Поэтому у трансформатора, который подключен к магнетрону, на первой обмотке меньше витков. На вторичной обмотке витков больше, здесь создается напряжение 2000 В. Но затем напряжение удваивается, благодаря использованию специально разработанного удвоителя. Поэтому измерения напряжения не имеют никакого смысла.

Выньте трансформатор из микроволновой печи аккуратно и осторожно. Не используйте молоток или другие тяжелые предметы. Сначала нужно открутить основание этого кухонного прибора, после чего нужно снять все крепления. После этого трансформатор аккуратно снимается с места, где он установлен. Из «внутренностей» микроволновой печи (микроволновки) понадобится магнитопровод, первичная обмотка. Первичная обмотка имеет провод большой толщины и меньшее количество витков.

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести молотком или зубилом. Действовать надо очень осторожно, иначе можно повредить первичную обмотку. Если при этой процедуре обнаружится, что в трансформаторе есть шунты, являющиеся ограничением по силе тока, их следует утилизировать.

Если магнитопровод представляет собой не клееную конструкцию, а сварную, то вторичную обмотку необходимо снять с помощью столярного инструмента (стамески).

Использование зубила

Заменой зубила может быть обычная ножовка. В том случае, если обмотка плотно забита в окно магнитопровода, то следует разрезать провода, а затем осуществить ее извлечение путем сверления Это. При эксплуатации необходимо соблюдать осторожность, иначе магнитопровод может деформироваться.

После окончания демонтажа необходимо намотать новую вторичную обмотку. Для этого процесса пригодится проволока диаметром один сантиметр. Если провода такого диаметра нет, то его необходимо приобрести. Не заморачивайтесь тем, что провод должен быть многожильным, можно применить жгут, состоящий из отдельных жил. Главное, чтобы диаметр был подходящим. По окончании монтажа вторичной обмотки обновленный трансформатор сможет вырабатывать силу тока, которая составит 1 кА.

Если вам нужно сделать сварочный аппарат большей мощности, то одного электромагнитного аппарата вряд ли будет достаточно. Вы должны использовать два устройства.

Особенности модернизации трансформатора

Для создания вторичной обмотки необходимо выполнить намотку из двух или трех витков на сердечник. Это поможет получить выходное напряжение, которое будет равно 2 В. И даст 0,8 кА кратковременной силы тока. Этих показателей достаточно для полноценного функционирования аппарата точечной сварки.

Намотка определенного количества витков может вызвать проблемы, если провод имеет толстый изоляционный слой. Устранить его довольно легко. Необходимо снять штатную изоляцию, а затем обмотать провод изолентой. Изолента должна состоять из хлопка.

Положение новой вторичной обмотки

Провод, используемый для вторичной обмотки, должен иметь наименьшую возможную длину. Это не позволит его сопротивлению стать больше, следовательно, сила тока не станет меньше.

Если вам необходимо сварить металлические листы толщиной до пяти миллиметров, то для этих целей требуется устройство гораздо большей мощности. Для создания такого агрегата необходимо соединить два электромагнитных устройства в одну цепь. Для этого необходимо строго придерживаться правил. Если выводы первичной и вторичной обмоток соединены неправильно, возникнет проблема короткого замыкания. Для того чтобы проверить, правильно ли выполнено подключение, нужно воспользоваться прибором для измерения напряжения.

После правильного соединения обмоток двух электромагнитных устройств нужно узнать показатель тока. Чаще всего для трансформаторов, предназначенных для аппаратов точечной сварки, которые планируется использовать в домашних условиях, применяются ограничения по току. Он не превышает 2 кА. В случае, если показатель превысит это значение, будут перебои в функционировании электросети. Следует использовать амперметр.

Советы по подключению двух приборов

Предположим, есть два одинаковых трансформатора со следующими параметрами:

• Значение мощности — 500 Вт;
• Индикатор входного напряжения — 220 В;
• Индикатор выходного напряжения — 2 В;
• Индикатор тока — 250 А.

При правильном подключении получается двойной показатель силы тока, то есть 0,5 кА.

Также произойдет увеличение кратковременного тока. А вот при создании кратковременного тока можно увидеть потери. Это следствие огромного сопротивления электрической цепи. Необходимо оба конца вторичной обмотки соединить с электродами агрегата, предназначенного для точечной сварки.

Первая схема

Бывает, что при наличии двух трансформаторов с большой мощностью выходного напряжения не вполне достаточно для создания аппарата. В этой ситуации необходимо соединить их вторичные обмотки. Они должны иметь одинаковое количество витков.

При их подключении необходимо следить за соответствием ориентации витков. Если это условие не соблюдается, то будет создаваться противофаза, и значение выходного напряжения будет практически нулевым.

Вторая цепь

Определение тех же выводов

Возможно, выводы обмоток электромагнитных устройств, которые должны быть объединены, не маркированы. Следовательно, необходимо определить то же самое. Первичная и вторичная обмотки должны быть соединены последовательно. После этого на вход подается напряжение, к выходу необходимо подключить прибор для измерения переменного напряжения.

Счетчик может проявляться под разными углами, это зависит от направления подключения.

Измерительный прибор может записывать следующее:

• Показать напряжение.
• Не регистрировать напряжение в цепи.

Если измерительный прибор дает показания, это значит, что в цепи есть противоположные выводы. Это подключение было выполнено некорректно, поэтому здесь можно наблюдать следующие явления:

• Величина напряжения, которое подается на вход первичных обмоток, становится меньше половины.
• По второстепенным показателям становится больше

Следовательно, счетчик покажет общее напряжение, равное удвоенному входному показателю.

Выводы трансформатора

Если измерительный прибор регистрирует нулевое значение, это свидетельствует о том, что напряжения, выходящие из вторичных обмоток, равны, но имеют разные знаки. Они компенсируют друг друга. Одна пара обмоток точно соединена одноименными выводами.

Поэтому при правильном подключении необходимо ориентироваться на вольтметр и его показатели.

Электроды

Установка электродов

При выборе электродов необходимо обращать внимание на диаметр, который должен соответствовать диаметру провода, т.к. к этому проводу будут подключаться электроды. Для этого можно использовать медные стержни. Если создается маломощное устройство, то можно использовать жала паяльника.

В процессе эксплуатации сильно изнашиваются электроды. Поэтому их необходимо регулярно точить. Конечно, со временем их нужно будет заменить.

Итак, провод нужно соединить с электродом, делается это с помощью медного наконечника. Наконечник припаян.

Соединение наконечника и электрода осуществляется с помощью болтового соединения. Это соединение должно быть надежным, так как при увеличении сопротивления в зоне ненадежного контакта устройство потеряет свою мощность. Чтобы избежать этой проблемы, необходимо сделать отверстие в электроде и наконечнике. Эти отверстия должны иметь одинаковый диаметр.

Болты лучше выбирать медные, так как они имеют минимальное электрическое сопротивление.

Крепление корпуса

Корпус

Корпус может быть изготовлен из дерева. Задняя часть панели должна быть оборудована выключателем и шнуром питания. Для этих элементов необходимо сделать отверстия.

После этого проводится шлифовка, грунтовка и покраска. Потом — сборка. Затем вам понадобятся 2 медных провода, которые нужно отрезать. Длина проводов должна быть два с половиной сантиметра. Медные провода являются электродами. Далее монтируется выключатель. Затем трансформер крепится к дереву. Это крепление осуществляется с помощью обычных шурупов. Для безопасности и удобства необходимо установить микрик. Эта кнопка прикреплена к плечу. Не забудьте изолировать суставы.

Создать узел для точечной сварки, включив в его состав трансформатор от старой микроволновой печи, совсем несложно. Главное соблюдать определенные правила и нюансы, и все получится.

Сборка трансформатора для микроволновки Самодельный сварочный аппарат

Руководство «Сделай сам» Полное описание

просмотров 337 Загрузки 39 Размер файла 2 МБ

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ

Главная Зарегистрироваться! Browse Community Submit All

Art

Craft

Food

Games

Green

Home

Kids

Life

Music

Offbeat

Outdoors

Pets


Ride

Science

Tech

Сборка микроволнового трансформатора Самодельный аппарат для дуговой/электрической сварки, автор stasterisk, 23 декабря 2007 г.

Содержание Сборка микроволнового трансформатора Самодельный электродуговой сварщик . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Введение: Самодельный сварочный аппарат для дуговой/электрической сварки с трансформатором для микроволновой печи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

Шаг 1: Препарирование микроволн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Шаг 2: Подготовьте трансформаторы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

Шаг 3: Возьмите 24-футовые куски проволоки десяти калибра. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Шаг 4: Намотайте новые вторичные обмотки трансформатора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Шаг 5: Схема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Шаг 6: Соедините два трансформатора вместе. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Шаг 7: Проверка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Шаг 8: Сварка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Шаг 9: Тест на толстый стержень. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Шаг 10: Сварка нержавеющей стали . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Шаг 11: Управление диммером и сварка тонкостенных трубок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19Шаг 12: Другие сварщики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 связанных инструкций. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 комментария. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Автор:stasterisk сайт автора Привет! Я Стар Симпсон! Я настоящий я! Подробнее см. на [http://stars.mit.edu stars. mit.edu]. фото [http://bea.st/ Jeff Lieberman] (http://bea.st) stasterisk — меня зовут Стар, и когда мне было 13 лет, я подписывался как «St*r» с * a пятиконечная звезда с буквой «А» немного жирнее. Я думаю, что однажды я сократил его до «ST*», и мой лучший друг взглянул на меня и сказал: «ST*?» «Как я вообще должен произносить это, «ст-звездочка»?» отсюда и стариск!

Введение: Сборка трансформатора для микроволновой печи Самодельный электродуговой/дуговой сварочный аппарат Я и представить себе не мог, что сделать сварочный аппарат своими руками будет так просто. И это почти БЕСПЛАТНО! Кроме того, сварочный аппарат, который вы получаете, определенно лучше, чем любой дешевый коммерческий сварочный аппарат, который вы можете купить. Чем эта самодельная вещь лучше, чем то, что можно купить? Потому что, если учесть доставку, трудозатраты и небольшую розничную наценку, компании, производящие типичные дешёвые коробки для жужжания, будут максимально экономить на меди. Принимая во внимание, что вы можете использовать достаточно меди, чтобы сделать что-то действительно сочное, и при этом тратить меньше, почти ничего, по сравнению с купленным в магазине дуговым сварочным аппаратом. Итак, вот что вам понадобится для сборки сварочного аппарата: — Две побитые старые микроволновки — Несколько проводов 10-го калибра — Проволочные гайки Люди постоянно выбрасывают микроволновки, если вы следите за бордюрами. Или вы можете приобрести микроволновые печи в местном комиссионном магазине по 10 долларов за штуку. Попробуйте склад, который обрабатывает пожертвования — они должны платить, чтобы избавиться от тонн сломанных. Вещи, необходимые для сварки: — Сварочная маска (от 16 долларов США) — Сварочные прутки (6 долларов США) — Зажим тисков или специальный держатель электрода (6 долларов США за любой) — С-образный зажим для зажима заземления — Перчатки — Толстая негорючая (кожаная) одежда, покроет ваши руки Отказ от ответственности: ЭЛЕКТРИЧЕСТВО ВЫСОКОГО НАПРЯЖЕНИЯ и много ТОКА! Тепло, поражение электрическим током и ОПАСНОСТЬ! Ты можешь умереть и ослепнуть. Тем не менее, попробуйте это дома! См. здесь много советов по безопасности при сварке. Вот действительно хорошие практические советы, на основе которых основан этот проект: сборка сварочного аппарата на 70 ампер; крошечный сварочный аппарат Тима, сделанный Тимом Уильямсом; самодельный сварочный аппарат (через afrigadget); тоже хорошо для справки. А вот самый быстрый способ сделать сварочный аппарат постоянного тока с кучей аккумуляторов на 12 вольт.

Примечания к изображению

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

1. Искры! Хороший вид от сварки, а не плохой от сварщика. 2. я сварю 3. позвони мне Flashdance.

Шаг 1. Препарирование микроволн Пригласите своих друзей, не разбирающихся в оборудовании, чтобы они помогли вам препарировать ваши донорские устройства. Им это понравится. Дэвид Грософ подарил одну из этих микроволновок при условии, что мы разберем ее вместе. Хороший совет по безопасности: внутри микроволновки вы найдете гигантский конденсатор. Выглядит как металлическая банка с двумя выступами сверху. Замкните его, чтобы убедиться, что на нем нет остатка заряда, прежде чем совать руки где-нибудь поблизости. Просто поместите отвертку или что-то металлическое, к чему вы не подключены, к двум металлическим клеммам, показанным здесь.

Image Примечания 1. Микроволновые печи полны сюрпризов — вонючие тапки-сюрпризы!

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Image Notes 1. Микроволновые кишки! 2. Трансформатор: сохраните это и используйте! 3. Электроника передней панели: утилизация! 4. MAGNETRON: самое крутое имя! 5. Кабель питания переменного тока: сохраните его и используйте позже! 6. вентилятор: утилизация!

Image Notes 1. Big Cinder: земля после глобального потепления? 2. очень длинная отвертка 3. пятигранная отвертка 4. Лицо Стар Симпсон для разборки-микроволновки

Примечания к изображению 1. Великолепный предохранитель

Примечания к изображению 1. Волновод: через него магнетрон пропускает свои микроволновые лучи 2,4 ГГц в область печи.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Изображение Примечания 1. Это магнетрон. это хорошо для tronulizing магнетоидов. я имею в виду, что он производит излучение на частоте 2,4 ГГц.

Шаг 2: Подготовьте разделку трансформаторов и выбейте вторичную (тонкую проволоку) обмотку. Ни в коем случае не надрезайте и не повреждайте первичные обмотки. Если вы это сделаете, вы можете создать короткие замыкания, когда две обмотки проводят друг к другу, позволяя электричеству обходить определенные части катушки, делая катушку меньшего размера и создавая на выходе что-то отличное от того, что вы ожидаете. Или вы можете полностью прервать соединение, разрушив основной. Так что сделайте все возможное, чтобы сохранить его в целости.

Изображение Примечания 1. Первичные обмотки — питаются от богов Уолджуса. Ни в коем случае не причиняйте им вреда. 2. Низковольтная обмотка для тока накала или что-то в этом роде для питания магнетрона. Удали это.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. Используйте острое долото, чтобы разрезать медную обмотку

Примечания к изображению 1. после долбления, выбить проводку. Будьте очень осторожны, чтобы сохранить первичную часть нетронутой, без зазубрин.

Изображение Примечания 1. Выпотрошенные остатки вторичных катушек трансформатора. Это как минимум несколько фунтов чистой меди. Продай его на свалку по 4,50 доллара за фунт и отправляйся в приятное путешествие.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 3: Возьмите 24-футовые куски проволоки десяти калибра Мы сняли толстую проволоку со старой моторной лодки. хозяин убегал. Мы сняли внешнюю оболочку и отделили внутренние проводники, чтобы намотать новые вторичные обмотки на наши трансформаторы.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. Стар снимает кожу с 24-футовой анаконды проволочная куртка. другой конец кабеля крепится к столу С-образным зажимом. 3. Отвертка временно врезалась в асфальт. 4. Mr. Fireface теперь мобилен. Уютное свечение, где бы вы ни работали.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 4: Намотайте вторичные обмотки нового трансформатора Мы намотали 20 витков провода 10-го калибра на каждый трансформатор. Это примерно то, сколько проводов поместится в доступное пространство. На каждую ушло чуть более 20 футов провода. Совет: нарисуйте на столе метки, чтобы следить за количеством обмоток. Как работает трансформатор? Первичная обмотка представляет собой электромагнит, подключенный к переменному току. Гудящее магнитное поле первичной обмотки индуцирует ток во вторичной обмотке. Если обе обмотки имеют одинаковое число витков, выходное напряжение такое же, как и входное. (минус капелька из-за вихревых токов, сопротивления и т.д.) Если на вторичной обмотке больше витков, чем на входе, ее выходное напряжение выше. Это тип трансформатора, с которым вы начали. ВЫХОДНОЕ НАПРЯЖЕНИЕ = ВХОДНОЕ НАПРЯЖЕНИЕ * (КОЛИЧЕСТВО ВТОРИЧНЫХ ВИТКОВ) / (КОЛИЧЕСТВО ПЕРВИЧНЫХ ВИТКОВ) Наша первичная обмотка имеет 100 витков и подключается к 100 вольтам переменного тока. Мы наматываем 20 витков на вторичку, таким образом, мы получим около 20 вольт. Доступная МОЩНОСТЬ ОСТАЕТСЯ ОДНОЙ независимо от выходного НАПРЯЖЕНИЯ. МОЩНОСТЬ (ВАТТ) = АМПЕРЫ * ВОЛЬТЫ Если первичная обмотка отбирает 1000 ватт (100 вольт * 10 ампер) из стены, мы сможем отбирать 1000 ватт от вторичной. С 1/5 обмотки мы можем извлечь 50 ампер из вторичной обмотки. В любом случае, это мультяшная версия с игровыми номерами. Здесь, в нашем сарае, полном реальности, у нас есть два таких зверя, соединенных последовательно, и мы планируем закоротить выходы с помощью сварочного стержня, как Дженнифер Билз. Скажем так, мы собираемся тянуть много ампер, поэтому нам нужно намотать вторичную обмотку таким толстым проводом. Медный проводник в проводе десяти калибров имеет диаметр 1/10 дюйма (0,1 дюйма). Вот таблица диаметра проводника, калибра и номинального тока.

Изображение Примечания 1. Используйте плоский стержень в качестве клина, чтобы освободить место для дополнительных витков.

http://www. instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 5: Схема Это довольно простая схема. На самом деле в нем нет ничего, кроме проволоки! Возьмем два трансформатора и намотаем на них толстым проводом низковольтные вторичные обмотки. Мы поставим вторичные обмотки последовательно с нашим сварочным стержнем и заготовкой. Втыкаем первички в стену. Мне очень нравится, как выразился Аавельдер: «не включай себя в эту цепь»

Примечания к изображению 1. сварочный пруток 2. зажим заземления 3. заготовка 4. новые низковольтные сильноточные вторичные обмотки 10 калибра 5. электрододержатель 6. для использования этого устройства на 220 вольт поместите первичные обмотки последовательно, а не параллельно, как показано здесь 7. существующие первичные обмотки

Шаг 6: соедините два трансформатора вместе Почему мы используем два трансформатора? Только один из них недостаточно велик, чтобы сделать действительно сочный сварочный аппарат. Если вы найдете где-нибудь достаточно большой трансформатор, не стесняйтесь использовать его. Вот как соединить два трансформатора. Сначала мы подключаем обе первичные обмотки параллельно настенному шнуру. Затем мы соединяем толстые вторичные обмотки последовательно, чтобы они «толкали и тянули» в одном направлении.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. Проволочная гайка 2. Три провода, скрученные вместе

http://www.instructables. com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Изображение Примечания 1. Если оголенная часть слишком длинная, проволочная гайка ее не закроет. Если конец слишком заостренный, резьба внутри проволочной гайки может плохо его зацепить. Сократите это прямо, если Вы обеспокоены.

Примечания к изображению 1. Ко всему есть сезон поворот поворот поворот и проволочная гайка для каждой цели, такой как закрытие скрученных концов проводов и стрельба по крысам из пневматических пистолетов.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 7: Тест Достаньте вольтметр: вот тест, чтобы убедиться, что вторичные обмотки работают одинаково направление. Наши две вторичные обмотки последовательно производят 38 вольт переменного тока без нагрузки. Это кажется правильным. Если бы они неправильно фазировали, это можно было бы исправить, поменяв местами проводку на любую обмотку. Там, где Тим говорит «не в фазе» в видео, он имеет в виду «в фазе». То есть центральный отвод должен быть меньше, чем два внешних вывода, и если бы все было не так, то трансформаторы боролись бы друг с другом или были бы неправильно сфазированы.

Изображение Примечания 1. Непроводящая обувь. Не стоять в луже воды.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Изображение Примечания 1. Электробезопасность — держите одну руку за спиной или в кармане, чтобы случайно короткое замыкание на сердце, небрежно схватившись за два провода.

Изображение Примечания 1. Привет! Я МР. Веселая игрушка с язычком! 2. Часто сюда заходишь?

Image Примечания 1. проверьте нагрев — они не нагрелись, что является отличным признаком! 2. Мультиметр Radioshack с автоматическим выбором диапазона. Лучшее предложение, которое я знаю для маленького метра. Почему не произошло прогресса?

Шаг 8: Сварить святую корову, работает! Мы хотели добавить последовательную катушку индуктивности, чтобы придать блоку больше «инерции», но это не имело значения! Вот Тим ​​сваривает некоторые из них.

Собрал свой сварочный аппарат, но не знаешь, как сваривать? Посмотрите обучающие видео на ютубе — ищите «как дуговой сваркой». Они очень хороши.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Вот Звезда, зажигающая дугу. Он отлично сваривается с этими тонкими прутьями 1/16 дюйма 6013. Еще лучше с прутьями 3/32 дюйма 6013.

Изображение Примечания 1. Техника начала с нуля 2. Потрясающий первый валик сварного шва!

Примечания к изображению 1. Электрическое соединение, палка и тиски, чтобы скрепить все вместе (все электрически активны)

Примечания к изображению 1. Заземляющий зажим

Микроволновая печь-Трансформатор-Самодельный-Сварщик/

Примечания к изображению 1. Изолирующая перчатка для захвата электрически активных тисков

Примечания к изображению 1. Искры! Хороший вид от сварки, а не плохой от сварщика. 2. я сварю 3. позвони мне Flashdance.

Шаг 9: Тест толстого стержня Эти тонкие 1/16-дюймовые электроды стоят примерно в два раза дороже, чем более толстые. Мы хотели посмотреть, как наш сварочный аппарат работает с более толстыми электродами. коробка электродов 1/8″ 6011. Когда мы вытащили одну из коробки, мы оба сказали «вау, какая толстая». Мы запустили наш сварочный аппарат, и я приварил этот валик поперек алмазной пластины стержнем 1/8″. Дуга была довольно короткой, но она хорошо сгорала, и когда я привык к ней, я почувствовал себя довольно хорошо. Мне пришлось засунуть его немного больше, чем я привык, чтобы сохранить дугу, но залипание не было проблемой. Я наварил длинную бусину и израсходовал больше половины стержня без остановки. Это длинный шов на фото. Затем я установил «факел» в эту пластиковую ванну, чтобы он ни на что не закоротил. Проверил трансформаторы, а они даже не нагрелись! Однако стержни диаметром 3/32 дюйма с меньшей вероятностью, чем стержни размером 1/8 дюйма, могут сломать автоматический выключатель. Для ваших первых сварных швов используйте стержни 6013 диаметром 3/32 дюйма. Стержни 6011 имеют более тонкий флюс и позволяют легче увидеть, что происходит с металлом вашего сварного шва, но имеют тенденцию к большему разбрызгиванию. Следующее изображение для справки, от hobartwelders. com Обновление от 16.04.2008: Теперь это мой любимый сварочный аппарат. Я сделал для него новые выводы из пары соединительных кабелей. Я оставил один зажим типа «крокодил» для зажима заземления и добавил держатель электрода за 6 долларов. Я научил куча людей, чтобы сварить с его помощью.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

На следующем фото Ита сварка в первый раз, изготовление каркаса тента. Этот проект был сварен с помощью этого сварочного аппарата новичками с использованием стержней 3/32″ 6013. Как видите, у нас есть любой другой тип сварочного аппарата, но самодельные более интересны.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 10: Сварка нержавеющей стали Нам понадобились скобы для бизань-мачты Солары. Итак, мы пошли в сварочный магазин и купили 3/32-дюймовые сварочные стержни Hobart Smootharc+ 316L — 16 дюймов из нержавеющей стали. Их длина всего 12 дюймов, потому что нержавеющая сталь имеет высокое электрическое сопротивление и сильно нагревается. После долгого проектирования и набросков Виктор, Кенни и я вырезали, просверлили, согнули и сварили эти кронштейны. Очень просто. Когда он остыл, флюс пошел «тик» и отвалился от сварного шва. Темная область вокруг сварного шва — это копоть от флюса. Сварщик мог бы работать с гораздо более толстыми прутьями из-за высокого сопротивления нержавеющей стали и низкой теплопроводности. Важно: используйте новый шлифовальный круг для нержавеющей стали или тот, который вы используете только для нержавеющей стали. Вы получите ржавчину, если будете использовать какие-либо абразивы, которые использовались для обработки не нержавеющей стали. То же самое и с неправильной проволочной щеткой. Он будет размазывать ржавое железо по нержавейке, а из-за гальванических эффектов он быстро заржавеет, если станет влажным. Ура! Откуда я взял, что вам нужен TIG для нержавеющей стали? Сварные швы на нержавейке просто великолепны!

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 11: Управление диммером и сварка тонкостенных трубок Сварочный аппарат был слишком горячим для тонкостенных трубных каркасов, Я продолжал проплавлять отверстия даже 1/16-дюймовыми стержнями 6013. Поэтому я подключил сварочный аппарат к вариаторному диммеру и уменьшил мощность примерно на 30%. Это дало мне очень хороший контроль над мощностью. Марк Ландер и я сделали несколько очень хороших сварных швов. как видно здесь. Через несколько мы получили достаточно хорошие результаты, чтобы сделать те же сварные швы с стержнями 3/32 «6013, без диммера и без прожига отверстий. Еще уловки — я левой рукой вставил кусок сварочной проволоки MIG в сварной шов, чтобы добавить больше металла и впитать тепло. Вот Марк делает это. Для этого подойдет любая проволока, для работы глушителя традиционны плечики. Сначала отшлифуйте краску, если вам не нравятся пары. Остановка, чтобы пообедать, тоже очень помогла. Ваши сварные швы не будут хорошими, когда вы дрожите и устали. Я получил свой вариак бесплатно, не покупайте его за это, они стоят столько же, сколько сварочный аппарат. Твердотельный диммер, рассчитанный на индуктивную нагрузку, делает то же самое и стоит намного меньше. Если вы чувствуете себя особенно причудливо, вы можете добавить свою собственную схему переключения на основе scr для изменения мощности, как это сделал этот парень.

Примечания к изображению 1. Nice Weld 2. Зажим заземления автомобильного соединительного кабеля

Примечания к изображению 1. Дарт Вейдер делает поделки со своим световым мечом на выходных

http://www.instructables.com/id/Build-a-Microwave -Трансформатор-Самодельный-Сварщик/

Примечания к изображению 1. Мистер Вариак, также известный как регулируемый автотрансформатор с центральным отводом 2. Соединительные кабели 3. Соединительные кабели. Сколько раз в жизни вы сможете разорвать такую ​​большую молнию? 4. Удобный сварочный магнит. 5. Удобный держатель электрода без тисков. Металличесая щетка. Смахните ржавчину перед сваркой, смахните флюс после сколов. 8. Твоя подружка мс. Молоток. Используется для стружки флюса и прокалки сварного шва, чтобы уменьшить напряжение от замерзания сварного шва

Шаг 12: Другие сварщики Люди прислали мне несколько фотографий и видео сварщиков, которые они построили на основе этого руководства. Я хочу, чтобы вы тоже могли их увидеть, так что вот они! Вот видео, которое я получил от Пола дю Буфа из Нидерландов (хороший случай, Пол!)

‘ Чейин сказал:

Привет, вот мой сварочный аппарат, основанный на ваших инструкциях. Он выдает 35,5 В, потому что трансформаторы были немного меньше, чем у вас, я думаю (не удалось выиграть

ламафура, а затем:

Вот еще один, такой же простой сварочный аппарат, но в баллончике с патронами 50-го калибра. Выглядит довольно мило. Его реле управляется (два реле платы управления HVAC на 15 А с

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. сварщик ламафура

Примечания к изображению 1. Сварщик ламафура

Примечания к изображению 1. Этот корпус металлический, поэтому он должен быть заземлен 2. Сварщик ламафура

Примечания к изображению 1. Сварщик ламафура

Примечания к изображению 1. Сварщик Чейин

Примечания к изображению 1. Сварщик Чейин

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Связанные инструкции

Дешевая сварка для панков Тима Андерсона

Приварите цветок из ложки! by blrplt1

Аккумуляторы + соединительные кабели = сварочный аппарат постоянного тока by TimAnderson

Самодельный сварочный аппарат для точечной сварки by jds1969

Ручной сварочный аппарат с катушкой с питанием от автомобильных аккумуляторов by TimAnderson

Очень недорогой точечный сварочный аппарат для листового металла (портативный и удобный) от mrjohngoh

Комментарии 50 комментариев Добавить комментарий

просмотреть все 567 комментариев

efdaitsiomna говорит:

12 марта 2011 г. 10:33 ОТВЕТ hey! это здорово! чтобы не сомневаться, но при этом это действительно работает и безопасно в использовании? или есть опасность, что, если все сделано неправильно, напряжение может пройти через u или что-то может лопнуть. не уверен, что задаю правильный вопрос, я мало знаю о высоковольтных вещах. просто интересно…

dan говорит:

25 декабря 2007 г. 2:15 ОТВЕТ относится к вашему положению электробезопасности «одна рука за спиной» — при работе с высоким напряжением вы не можете просто положить любую руку за спину — это должно быть ЛЕВАЯ рука за спиной. Причина в том, что если вы нажимаете правой рукой на какое-то высоковольтное устройство и получаете удар током, первичный ток будет кратчайшим путем к земле: через вашу правую руку, вниз по туловищу с правой стороны, вниз по ногам и в земля. теперь, если вместо этого вы используете левую руку — тогда, к сожалению, ваше сердце находится в левой части туловища и теперь является частью преобладающего текущего пути. Электромонтажные работы с высоким напряжением, к сожалению, не лучший выбор для левшей. теперь, как показано (с любой рукой за спиной), это обычно нормально для работы 120 В переменного тока, потому что, если ваша обувь сухая и имеет приличную резиновую подошву, 120 В переменного тока недостаточно, чтобы пройти через это.

tashammer говорит:

27 декабря 2007 г. 14:19 ОТВЕТ То, что сердце находится слева, не всегда соответствует действительности, так как сердце сместилось в среднее право из-за разрыва легкого.

xl5rob говорит:

8 марта 2011. 17:04 ОТВЕТ

Всегда есть один! Lol

stumppuller71 говорит:

5 марта 2009. 21:32 ОТВЕТ

Хорошо, но для большинства людей это верно?

everlastwelders говорит:

28 февраля 2011 г. 9:40 ОТВЕТ

Как сварщик, я обязательно попробую это.

АРДЖУН говорит:

28 февраля 2011 г. 2:50 ОТВЕТ Я только что сделал свой. с 2 двигателями по 1000 Вт. но когда я его использую. мой стержень раскаляется и не перегорает. может ли кто-нибудь сказать мне, в чем проблема

larze говорит:

25 апреля 2009 г. 19:39 ОТВЕТ Итак, если вы соедините два первичных трансформатора последовательно (для 220 В), то не будет ли все равно использовать только один трансформатор? Потому что при 2 витках с обеих сторон соотношение равно 1 виткам, например 2:20 = 1:10. Верно?

stayputnik говорит:

5 августа 2009. 13:28 ОТВЕТ первичные пары на самом деле не соединены последовательно. 2 первичных обмотки представляют собой отдельные цепи, поскольку они подключены к отдельным розеткам и вообще не подключены. вы соединяете * вторичные * последовательно, чтобы удвоить напряжение, проходящее через сварной шов. если каждый трансформатор мощностью 1000 ватт (всего 2000 ватт) выдает 20 вольт при 50 ампер по отдельности (ради аргумента), вы не получите приличной дуги, если не соедините вторичные обмотки последовательно, чтобы получить 40 вольт с 50 ампер. использование только одного трансформатора не даст вам достаточно высокого напряжения для хорошей дуги (для чего обычно требуется 30+ вольт) … и не даст вам достаточной силы тока для поддержания дуги. Короче говоря, один трансформатор не мог обеспечить достаточную мощность … и если бы вы попытались, вы, вероятно, расплавили бы изоляцию на вторичной обмотке и в конечном итоге поджарили бы весь трансформатор.

lenny25 говорит:

12 августа 2009 г. 4:34 ОТВЕТ Ааааааааааааа….*лампочка* Большое спасибо за ответы на многие мои вопросы. Так что вам нужны не только высокие амперы, вам также нужно достаточное количество вольт. Я утомил его с одним. Я думал, что взорвал розетку, потому что она не хотела работать, но потом я просто сбросил утечку на землю, и теперь все вернулось в норму, у меня есть другой трансформатор, так что я сейчас его убью. Таким образом, способ подключения: первичные обмотки параллельно, вторичные последовательно.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

agb6 говорит:

23 июня 2010 г. 8:04 ОТВЕТ № . Причина в том, что сварка требует высокого тока и низкого напряжения. Первичные обмотки должны быть намотаны последовательно, учитывая, что у вас есть настенная розетка на 220 В. Вторичная обмотка здесь должна быть подключена параллельно, так как таким образом вы сможете подавать большее значение тока в сварочный шов при гораздо более низком напряжении, чего вы не сможете достичь, когда вторичные обмотки соединены параллельно. серия

ac-dc говорит:

19 февраля 2011 г. 23:27 ОТВЕТ Если вы находитесь в районе, где настенные розетки на 220 В, скорее всего, любой микроволновый трансформатор, который вы найдете, также имеет первичную обмотку, предназначенную для 220 В. Если это так, и вы можете достаточно легко определить, какая вилка шнура питания подключена к микроволновой печи, тогда вы все равно должны подключить первичные обмотки параллельно, а вторичные — последовательно. Независимо от того, расположены ли вторичные обмотки последовательно или параллельно, зависит от того, сколько витков вокруг трансформатора вы можете получить, это зависит от того, насколько велик был трансформатор. У меня была микроволновая печь, подобная той, что изображена на фото, с гораздо более мощным трансформатором, чем то, что вы найдете сегодня в моделях стоимостью менее 100 долларов, даже если более новая имеет такую ​​же мощность, как 1200 Вт. Как уже упоминалось, если у вас ниже 30 В или около того, вам нужно будет подключить вторичные цепи последовательно. На самом деле неправда, что сварка «требует» низкого напряжения, просто она требует довольно высокого тока. Более высокое напряжение более опасно, и наличие как высокого напряжения, так и высокого тока значительно повысит стоимость, но если вы сделаете напряжение слишком низким, не только не будет дуги, но и импеданс некоторых металлов сам по себе ограничит, сколько ток, который вы можете пропустить, если зажим не находится ближе к рабочей зоне. Проще всего было бы просто намотать трансформаторы, на мгновение соединить первичные обмотки последовательно и измерить выходной сигнал вторичной обмотки каждого трансформатора, когда они не подключены, чтобы определить напряжение каждого из них. Важно отметить, что вы не хотите подключать вторичные обмотки параллельно, если они не ОЧЕНЬ близки к одному и тому же напряжению, иначе у вас будет мощность, идущая от той, которая имеет более высокое напряжение, к той, которая имеет более низкое.

NAILS1978 говорит:

19 февраля 2011 г. 22:49 ОТВЕТ Если я ошибаюсь, поправьте меня во что бы то ни стало, я могу разобрать свой маленький коммерческий сварочный аппарат и перемотать его проводом большего и большего размера ??

doityoureself говорит:

9 января 2011. 1:17 ОТВЕТ Я готовлюсь перемонтировать свои трансформаторы, у меня есть тонна медного провода 6ga, но на проводе нет изоляции, есть идеи, что использовать, другой, что изолента?

stasterisk говорит:

9 января 2011. 17:55 ОТВЕТ Вы уверены, что он неизолирован или покрыт эмалью? т. е. если вы возьмете небольшой кусочек и надрежете его лезвием, будет ли казаться, что медь другого цвета, чем на поверхности? (это предполагает эмалевую изоляцию, и в этом случае вы готовы к работе.) Кроме того, НЕ изолируйте оголенную медь изолентой, чтобы сделать ее изолированной: ваши катушки индуктивности будут вибрировать и стучать (независимо от того, насколько вы осторожны) и лента в конечном итоге соскользнет и где-нибудь создаст короткое замыкание.

evjim говорит:

24 января 2011. 13:19 ОТВЕТ Эмалевое покрытие недостаточно для условий сварки. Эмаль можно легко поцарапать при работе с металлом, и будет трудно сказать, сохранилось ли покрытие, поскольку оно похожего цвета. Будьте осторожны и купите термоусадочную трубку или новый провод. Это действительно не будет стоить дорого.

ac-dc говорит:

19 февраля 2011. 19:58 ОТВЕТ Это неправда, провод уже на трансформаторе покрыт эмалью, кроме того, вы не собираетесь атаковать сварщика кусками металла — что может быть довольно опасно делать с НИЧЕГО, подключенным к розетке переменного тока. Далее, «новый провод» для обмоток трансформатора IS с эмалированным покрытием. Однако есть одна загвоздка: когда вы наматываете провод на существующий трансформатор с сердечником E, сваренный вместе, очень легко поцарапать провод о металлический сердечник, который может соскоблить эмаль (или другую *нарисованную* изоляцию). Кроме того, не наступайте на трещины и не переходите дорогу черной кошке. 😉

jkinrade говорит:

2 февраля 2011. 14:51 ОТВЕТ Поскольку это сварочный аппарат переменного тока, кто-нибудь знает, будет ли он работать для алюминия? Мне не нравится электроника, используемая в самодельном TIG….

doityoureself говорит:

10 февраля 2011. 23:49 ОТВЕТ У меня есть пистолет TIG и шланги-кабели-аргон-CO2, и я на самом деле пробовал, не работает, вольфрамовый электрод просто прилипает к алюминию. Я также не знаю всей электроники, связанной с сваркой TIG, но я собираюсь попытаться заставить это работать, если у кого-то есть какие-либо идеи, не стесняйтесь прыгать и дайте мне знать. Похоже, что требуется более высокая частота 120 или 240 В переменного тока, поскольку emihackr97, потому что он искрит или гудит примерно 1-2 раза в секунду (60 Гц, 120 раз в минуту, искры появляются как вверху, так и внизу синусоидальной волны), но он не удерживает дугу. Я чувствую, что если бы напряжение было выше (у меня около 50 В переменного тока максимум) и на более высокой частоте (возможно, в диапазоне от 300 до 400), это сработало бы. Переменный ток, не только 50 или 60 Гц Не уверен

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

3 февраля 2011 г. 10:43 ОТВЕТ

bferland говорит:

3 января 2011 г. 10:07 ОТВЕТ Какие стержни используются? У меня работает мой сварочный аппарат, но я не могу укладывать шов, имеет ли значение размер стержня или у меня слишком низкое напряжение?

doityoureself говорит:

10 февраля 2011 г. 19:18 ОТВЕТ Я обнаружил, что если у вас нет хотя бы 35-40 вольт, этого недостаточно. Мне пришлось поставить 3 трансформатора, соединенных последовательно, чтобы получить достаточное напряжение. Я использовал многожильный провод 8ga с 12-15 витками на каждом трансформаторе. Сначала я попробовал электроды 6011 диаметром 1/8 дюйма, и они совсем не шли. Я переключился на электроды 6013 на 3/32 и вау, он дает отличные швы, я сварил 1/4-дюймовую сталь без проблем, отличное проплавление, 1/8-дюймовый тоже с хорошими результатами, просто нужно двигаться немного быстрее. Также я использую три удлинителя, подключаю каждый трансформатор к удлинителю и подключаю удлинитель к розетке, которая находится на другом прерывателе цепи. Вы можете подключить 2 трансформатора к одному кабелю, если он подключен к сети на 20 ампер. любые другие, вероятно, сработают прерывателями при работе с длинными бусинами. также я использую небольшой комнатный вентилятор на низкой скорости и направляю его прямо на трансформаторы, и они остаются красивыми и прохладными даже при больших нагрузках. Удачи и дайте мне знать, если я могу помочь или, может быть, дайте мне знать, как продвигается ваш прогресс, мне было бы интересно.

stasterisk говорит:

9 января 2011 г. 17:55 ОТВЕТ

Спасибо всем пользователям инструкций, которые отвечают на вопросы в комментариях здесь.

doityoureself говорит:

9 января 2011. 1:50 ОТВЕТ

Мне очень нравится чистый вид, но есть одна проблема, нет возможности получить какое-либо охлаждение, нет вентиляционных отверстий или вентилятора

jackie46 говорит:

14 августа, 2010. 4:56 ОТВЕЧАТЬ

Просто вопрос, интересно, можете ли вы поставить сюда регулятор воздуха и головку плазменного резака, чтобы все заработало

oddelyodd говорит:

21 декабря 2010 г. 15:04 ОТВЕТ Извините, я так не думаю; напряжения недостаточно для ионизации газа, вот почему: напряжение, выходящее из трансформатора… сила тока есть, а напряжения нет; вам понадобится сердечник большего размера, чтобы обернуть провод того же размера, чтобы получить правильное выходное напряжение / усилитель, выход трансформатора — переменный ток (вам нужен постоянный ток для использования в качестве плазменного резака), если вы не можете преобразовать переменный ток в постоянный с помощью ДЕЙСТВИТЕЛЬНО БОЛЬШОЙ выпрямитель или множество выпрямителей среднего размера для подачи необходимой силы тока без взрыва выпрямителя (в буквальном смысле) и последнее, но не менее важное: вам понадобится какой-то высоковольтный импульс, чтобы запустить дугу между электродом и предметом вырезать

arkfusion говорит:

6 сентября 2009 г. 18:03 ОТВЕТ

Я использовал 12 калибр. это изменит ситуацию?

bferland говорит:

6 декабря 2010 г. 6:35 PM ОТВЕТ Я использовал 12 провод 10 толщиной два, чтобы получить достаточно обмоток. Я расплавил одну катушку, когда мой стержень застрял, перемотанный, и он добавил вентилятор в мой корпус, уделил немного больше внимания и никаких проблем. 12-проводная схема обеспечивает меньший «рабочий цикл».

timmy300 говорит:

8 ноября 2009 г. 14:00 ОТВЕТ Привет, ребята. я из Великобритании. Я хочу использовать два MOT для своего сварочного аппарата, но я не понимаю, как их правильно и безопасно подключить. Хорошо, так что в других дуговых сварочных аппаратах MOT трансформаторы подключены последовательно друг к другу или параллельно? Как подключить все первичные провода к 13-амперной трехконтактной розетке в Великобритании? Я еще не прошел техосмотр, но кто-нибудь знает, какой ток я могу получить от 10 витков толстого провода на обоих трансформаторах с входом 230 В при 50 Гц? Также я слышал, что кто-то использовал провод 10awg, и он расплавился, может ли кто-нибудь порекомендовать хорошую толщину и поставщика? СПАСИБО

Clayfigur говорит:

27 ноября 2010 г. 16:16 ОТВЕТ если у вас есть 3-контактная настенная розетка… третий должен быть проводом заземления… подключите провод заземления/провод заземления к корпусу ваш ТО сварщик…. Лучше сделать сварщик, используя более толстые провода на вторичке, даже с меньшими витками. Вам просто нужно добавить еще один трансформатор.. Я пробовал 2 трансформатора, 10AWG по 10 витков каждый… вторички последовательно , первично параллельно. затем 3 трансформатора 8AWG по 7 витков каждый… вторички последовательно, первички параллельно. (это работает лучше) Я также думаю сделать сварочный аппарат с 4 трансформаторами, как только найду еще один … В любом случае, в качестве дополнительного охлаждения я использовал вентилятор, найденный в микроволновке, для охлаждения блока от тепла. небольшой алюминиевый радиатор тоже не помешал бы..

charlieb000 говорит:

16 сентября 2010 г. 3:08 ОТВЕТ почему в вашей цепи нет выпрямителя постоянного тока? (обратите внимание, что вам понадобится большое количество диодов, чтобы справиться с током, и выходная мощность немного снизится), я подумал, что лучше сваривать на постоянном токе. ..

http://www.instructables.com /id/Build-a-Microwave-Transformer-Homemade-Welder/

evza134 говорит:

26 ноября 2010. 18:45 ОТВЕТ, насколько я понимаю и что мне сказал мой учитель котлостроения, почти всегда лучше Придерживайтесь сварки переменным током, чтобы избежать дугового удара.

natcrazz говорит:

29 июля 2010. 00:26 ОТВЕТ

Могу ли я использовать только один трансформатор, если я собираюсь сваривать только тонкий металл для небольших работ и художественных целей?

Clayfigur говорит:

24 ноября 2010. 4:38 ОТВЕТ

сделай аппарат для точечной сварки, используй проволоку большего диаметра, меньше витков… это идеально для тонкого листового металла.. используй медный или угольный стержень вместо сварки стержень… Я тоже подумываю сделать такой же сам… уже есть 3 аппарата для электродуговой сварки и аппарат для сварки.. Мне нужно сделать аппарат для точечной сварки для тонких листов…

Bob_144 говорит:

15 ноября 2010 г. 17:51 ОТВЕТ не могли бы вы помочь советом, как заставить этот трансформатор работать на сварщика??? это от старого мастерского зарядного устройства для аккумуляторов.

bferland говорит:

15 ноября 2010 г. 7:20 ОТВЕТ

Будет ли стандартный диммер на 120 В работать для управления питанием?

Styki говорит:

23 октября 2010 г. 9:37 ОТВЕТИТЬ

Хорошо, если вы сделаете Нику первичную обмотку, будет ли правильно думать, что вы можете восстановить ее с помощью тщательно помещенного припоя?

гигавольт говорит:

14 ноября 2010. 11:04 ОТВЕТ НЕ ПРИПАЙТЕ ЭТО!! ВЫ СОЖЖЕТЕ ЭМАЛЬ НА ОКРУЖАЮЩИХ ПРОВОДАХ!!! ЭТО ОЧЕНЬ ПЛОХО!! Серьезно, если вы слишком сильно повредили первичную проводку, лучше просто пройти еще одно ТО! Небольшой порез можно заклеить изолентой или замазать клеем.

h4x_your_nightmare говорит:

12 ноября 2010 г. 23:25 ОТВЕТ это крутая инструкция 🙂 у моего дедушки, здесь в Румынии, есть самодельный сварочный аппарат, но он в 50 раз больше и тяжелее этого: D о, и он жрать слишком много кВтч :)) и из-за жары мне нужно ремонтировать розетки каждые 2 месяца 😀

sakimoto говорит:

24 августа 2010 г. 6:45 ОТВЕТ

как с помощью мультиметра определить, какая сторона трансформатора положительная, а какая отрицательная?

tinstructable говорит:

11 ноября 2010 г. 14:50 ОТВЕТ мой мультиметр покажет вам отрицательное напряжение, если полярность неверна… и аналоговые мультиметры стрелка будет двигаться назад от начальной точки.

Computothought говорит:

11 ноября 2010. 13:22 ОТВЕТ

Надо попробовать.

Opcom говорит:

11 ноября 2010 г. 9:26 ОТВЕТ

Это отличный проект, в котором также повторно используются трансформаторы, которые в противном случае были бы представлены. Сэкономленная медь из вторичной обмотки тоже ценна. Если высокотехнологичные элементы управления, такие как диммер или дроссельная заслонка, недоступны, можно использовать ведро с сильным раствором соленой воды на первичной обмотке. Имейте над ним 2×4 с двумя (или более параллельными) тяжелыми стальными электродами, проходящими через него, и когда сборка опускается так, что электроды более погружены в раствор, она будет пропускать больший ток. Он может ограничивать ток, но поддерживать высокое напряжение холостого хода. кипящие чаны с электролитом не для слабонервных, но и это не поучительно. Нам повезло, что у нас достаточно «мусора», из которого можно делать великие вещи. Вот еще один очень недорогой самодельный сварочный аппарат, в чем-то похожий, но он видел очень много применений, что является интересной частью. http://www.bunkerofdoom.com/00_misc/welder/index.html

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

breinhardt говорит:

9 ноября 2010 г. 17:11 ОТВЕТ

сварка стержнем на нержавеющих выпусках хром 6. если будешь клеить сварку из нержавейки, надевай респиратор.

thelmer44 говорит:

9 ноября 2010. 11:02 ОТВЕТ

Это кажется несколько опасным… Но, тем не менее, круто.

PaulMakesThings говорит:

9 ноября 2010. 13:52 ОТВЕТ Да, но есть много сайтов для безопасных детских проектов. Мне нравится, что инструкции позволяют использовать вещи, которые предполагают определенный уровень осторожности и зрелости или, по крайней мере, принятие ответственности.

fgleich говорит:

21 октября 2010 г. 20:13 ОТВЕТ Я из первых рук знаю, что одного парня убил один из этих конденсаторов, потому что он не замкнул клеммы и не разрядил их заряд. Эти кепки содержат смертельный заряд и могут УБИТЬ.

Bob_144 говорит:

16 октября 2010 г. 21:18 ОТВЕТ Я нашел трансформатор весом около 25-30 фунтов для веса сердечника, может ли кто-нибудь сказать мне, какой AWG и витки, чтобы превратить его в сварщик?

fishnfreak18 говорит:

7 октября 2010 г. 15:11 ОТВЕТ

достаточно ли трансформатора от зарядного устройства для гольфмобиля, чтобы использовать его для сварочного аппарата? и как бы вы его провод?

xz586 говорит: ???

просмотреть все 567 комментариев

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

24 сент. -самостоятельный трансформаторный блок питания СВЧ

Этот мастер-класс будет немного спорным и вызовет не одно разрозненное мнение. Хочу поделиться как из трансформатора микроволновки сделать мощный выпрямитель — блок питания, на нужное мне напряжение.
Очень часто микроволновки выходят из строя и выбрасываются на помойку. Недавно разбил еще один и решил дать вторую жизнь его трансформеру.
Трансформатор там повышающий и обычно преобразует 220 В в высокое напряжение 2000-2500 В, необходимое для возбуждения магнетрона.
Видел сколько людей переделывают эти трансформаторы то ли под аппарат контактной сварки то ли под аппарат дуговой сварки. Но ни разу не видел, чтобы из него делали мощные блоки питания.
Ведь трансформатор очень мощный, около 900 Вт, а этого мало. В общем покажу как перемотать трансформатор на нужное вам напряжение.

Обычно микроволновый трансформатор содержит три обмотки. Самая многочисленная, намотанная тончайшим проводом, это повышающая, вторичная, на выходе которой 2000-2500 В. Нам она не нужна, мы ее удалим. Вторая обмотка, более толстая, с меньшим количеством проводов по сравнению со вторичной — обмотка сети 220 В. Еще между этими двумя массивными обмотками находится самая маленькая, состоящая из нескольких витков провода. Это низковольтная обмотка примерно 6-15 В, выдающееся напряжение на накал магнетрона.

Вырезать швы магнитопровода

Необходимо вырезать швы, скрепляющие «Ш»-образные пластины и «И»-образные. Швы китайского производителя настолько прочны, насколько кажутся. Их можно разрезать болгаркой или даже расколоть стамеской и молотками. Я использовал болгарку, это гуманный способ.

Снимаем катушки

Снимаем все катушки. Если они очень прочно застряли, слегка постучите резиновым молотком. Нам нужна только обмотка на 220 В, остальное убираем. Возвращаем первичную обмотку на 220 В и опускаем на Ш-образный сердечник.

Расчет вторичной обмотки

Теперь нам нужно рассчитать количество витков вторичной обмотки. Для этого нужно знать коэффициент трансформации. Обычно в таких трансформаторах оно равно единице, поэтому один виток провода будет давать один вольт. Но это не всегда так и нужно перепроверить.
Берем любой провод и наматываем на жилу 10 витков провода. Затем собираем сердцевину и зажимаем ее струбциной, чтобы она не развалилась. Обязательно подайте 220 В на первичную обмотку через предохранитель. В это время измеряем напряжение на выходе 10-витковой обмотки. По идее должно быть 10 В. Если нет, то коэффициент трансформации не такой как обычно и нужно производить расчеты для расчета напряжения для вашей обмотки. Все это несложно, математика — пятый класс.
У меня есть два трансформатора. Одну буду делать на 500 В, другую на 36 В. Можно сделать на любое другое напряжение.

Обмотка катушки трансформатора 500 В

Коэффициент трансформации моего экземпляра один к одному. А чтобы намотать обмотку на 500 В, мне нужно сделать соответственно 500 витков провода на катушке. Возьмите провод.

Конечно не так, а по барабану накручено. Оцениваем силу тока и объем катушки. Из этих значений выберите диаметр провода.

Вот такое простое приспособление я собрал для намотки катушки. Сам сердечник из дерева, бока из оргстекла. Закрепить можно на дрель или шуруповерт.

Намотан, собран, подключен. Замеряю выходное напряжение, почти получилось — 513 В, что для меня приемлемо.

Трансформатор 36 В

Обмотку 36 В можно также намотать вручную, взяв соответствующий провод. Для надевания и выпрямления обмотки на сердечнике можно использовать вот такие клинья, смотрите фото.

После того, как вся обмотка натянута, в образовавшиеся отверстия, предварительно убрав клинья, положить плотно прижатую бумагу. Это мой примитивный способ. Потом рекомендую пропитать обмотку эпоксидкой, а то будет сильно гудить.

Обработка ошибок

Я перемотал обмотку, чтобы сделать ее более плотной и мощной. Для этого я намотал его двойным проводом, вместо одного толстого. В конце концов я их подключу.

После того, как все обмотки закреплены, пришло время собрать сердечник трансформатора. Для этого фиксируем всю конструкцию струбциной и дуговой сваркой в ​​тех же местах, что и раньше. Не нужно делать толстый шов, все должно выглядеть как было.

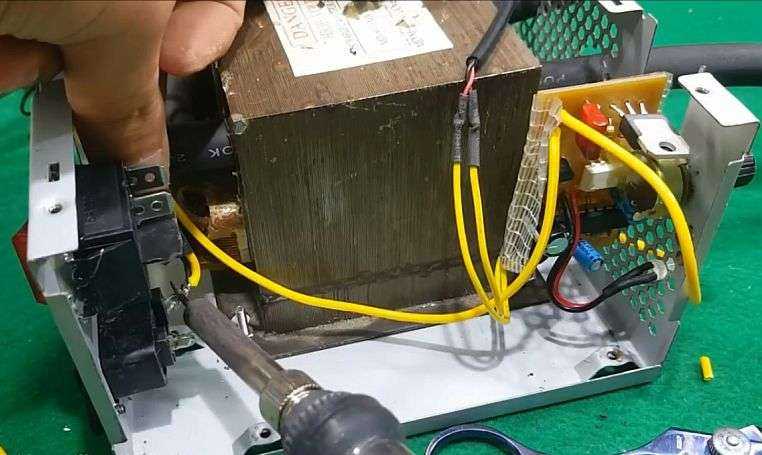

Выпрямитель нагружу на 20 А, естественно диодный мост надо установить на радиатор.
Так же, если будете использовать металлический корпус как у меня, то не забудьте его заземлить.

О безопасности

Будьте внимательны при подключении трансформатора, никогда не торопитесь и все перепроверяйте.
