LM7805: все о регуляторе напряжения

El LM7805 — регулятор напряжения., Но не путать с делителем напряжения о котором мы уже говорили в другой из наших предыдущих статей. Кроме того, это не просто стабилизатор напряжения, это один из наиболее часто используемых производителями в проектах DIY всех видов. Его функция, как следует из названия, состоит в том, чтобы регулировать сигнал напряжения цепи, в которую он встроен.

Компонент, который не всегда хорошо ценится и который иногда не используется во многих проектах. Но это вполне важно, если вам нужен стабильный сигнал напряжения. Особенно важен LM7805 при создании силовых схем для наших схем. Например, чтобы создать самодельный блок питания с определенными характеристиками, один из этих регуляторов не должен отсутствовать.

Индекс

• 1 Что такое регулятор напряжения?
• 2 Применение регуляторов напряжения
• 3 7805: распиновка и таблица данных
  • 3. 1 Другие модели
  • 3.2 Dónde Comprar
• 4 Интеграция с Arduino

Что такое регулятор напряжения?

Un напряжение или регулятор напряжения, такой как LM7805, представляет собой устройство, способное изменять сигнал напряжения он попадает на свой вход и выдает другой сигнал напряжения на своем выходе. На этом выходе напряжение обычно ниже и с определенными характеристиками, необходимыми для предотвращения рисков или для правильной работы цепи, в которую оно подается, если она чувствительна к колебаниям напряжения.

Для этого в регуляторе напряжения есть внутренняя схема с рядом резисторов и транзисторов биполярное соединение таким образом, чтобы можно было точно настроить сигнал напряжения подходящим образом Вы можете увидеть внутреннюю схему, которая интегрирована в корпус этого устройства на изображении выше.

Movilideas 10 единиц …

Нет оценок

На рынке есть много разных регуляторов напряженияда, большинство из них довольно дешево. Помимо LM7805 вы также найдете 7809, 7806, 7812 и т. Д. Из семейства 78xx. Хотя в этой статье мы остановимся на 7805, который является одним из самых популярных.

La

разница между регулятором напряжения и делителем напряжение ясно. Делитель делит входное напряжение на несколько значений ниже, чем его выходное, но не корректирует сигнал для напряжения. С другой стороны, в регуляторе напряжения на выходе получается аналогичное напряжение, но с гораздо более точным сигналом, чем на его входах.

Применение регуляторов напряжения

Как вы понимаете, такую ​​микросхему, как LM7805, можно использовать для многих целей. Например, источники питания они обычно объединяют одну из серии 78xx. Фактически, блок питания, как мы объясняли в предыдущей статье, состоит из нескольких этапов:

• Трансформатор: можно преобразовать входное напряжение 220 В в подходящее из 12, 6, 5, 3, 3.3 или любое другое значение.
• Мостовой выпрямитель: тогда этот сигнал будет иметь правильное напряжение, но он останется альтернативным сигналом, после прохождения через этот мост отрицательный сигнал будет исключен.
• конденсаторы: теперь сигнал имеет форму холмика, то есть некоторых импульсов напряжения, которые при прохождении через конденсатор будут сглажены, представляя собой почти прямую линию.
• Регулятор напряжения: наконец, регулятор уточнит этот сигнал, чтобы сделать его полностью плоским и стабильным, то есть сделать его сигналом постоянного тока.

Другой пример применения регулятора напряжения должен питать определенные интегральные схемы, на которые нельзя подавать сигнал, превышающий определенную цифру. Например, представьте датчик или микросхему, мощность которых не может превышать 3.3 В. Что ж, в этом случае можно использовать регулятор, чтобы избежать рисков превышения этого барьера. Вся избыточная энергия рассеивается 78xx в виде тепла.

Теме статьи:

LM317: все о регулируемом линейном стабилизаторе напряжения

7805: распиновка и таблица данных

Там различные производители LM7805, например STMicroelectronics, TI, Sparkfun и т. д. Кроме того, вы можете найти его как в традиционном пакете, так и в модуле, чтобы упростить интеграцию в ваши проекты с Arduino. В зависимости от купленной вами модели советую зайти на официальный сайт производителя, чтобы проверить характеристики в специальные таблицы для модели. Помните, что, хотя все они похожи, могут быть некоторые изменения от одного производителя к другому.

Если вы купите его в упаковке ТО-220, вы найдете 3-контактная распиновка. Они пронумерованы, и один соответствует входу напряжения, которое вы хотите модулировать, два центральных контакта — GND или земля (общий), третий контакт — для выхода уже регулируемого напряжения, то есть стабильного сигнала, который мы будем использовать в качестве источника чувствительной цепи, которую мы хотим заставить работать. Но вам придется добавить некоторые дополнения, такие как конденсаторы, как рекомендовано производителем, чтобы выход был адекватным.

В случае с модулем он немного дороже, но может значительно упростить вам задачу. Он включает в себя устройство 7805, а также другие элементы, которые вы они упростят использование с Arduino. Вам не нужны дополнительные конденсаторы или что-то еще. Кроме того, он включает в себя радиатор для поддержания надлежащей температуры, рассеивающей тепло, выделяемое 78xx, и две соединительные платы для входа и выхода (Vcc и GND на каждом конце), что упрощает его реализацию.

Другие модели

Лас- различия между различными моделями, доступными в серии 78xx регуляторов напряжения довольно просто. Цифра, которая сопровождает это семейство, указывает максимальное напряжение, поддерживаемое каждым регулятором. Например:

• LM7805: 5 В и 1 А или 1,5 А. в некоторых случаях.
• LM7806: 6 В
• LM7809: 9 В
• LM7812: 12 В

Dónde Comprar

Movilideas 10 единиц …

Нет оценок

Если хочешь купить, у вас это доступно на Amazon, помимо других специализированных магазинов электроники. Вы можете купить два варианта:

• Товар не был найден. В пакете ТО-220 за 4 евро можно купить 10 таких устройств.
• LM7805 в модуле по цене чуть менее 6 евро за единицу.

Как видите, они довольно дешевые устройства…

Интеграция с Arduino

Если вы думаете об этом интегрироваться с проектом с Arduino, Raspberry Pi или другим типом платы, Нет проблем. Вам не придется использовать определенные библиотеки, как с другими модулями, и вам не придется добавлять дополнительный код в вашу Arduino IDE, поскольку этот 78xx самодостаточен и просто предназначен для изменения входного сигнала напряжения. Вы должны обладать только знаниями в области электроники, необходимыми для того, чтобы разместить ее в нужном месте на вашей схеме …

LM7805 от 32 рублей в наличии 442 шт производства CDIL LM7805-CDI

всего в наличии 442 шт

Количество	Цена ₽/шт
3	29100″> 67
10	44
50	16900″> 39
250	35
1000	14000″> 32

В корзину

Минимально 3 шт и кратно 3 шт

+4 балла

LM7805 Распиновка, характеристики, схема — как пользоваться?

LM7805 представляет собой микросхему стабилизатора напряжения, поддерживающую постоянное выходное напряжение 5 В . Этот регулятор напряжения относится к серии 78xx линейных регуляторов постоянного напряжения.

LM7805 — популярная недорогая микросхема стабилизатора напряжения, используемая для поддержания колебаний напряжения в широком диапазоне приложений.

Содержание

1. Зачем нужен регулятор напряжения?
2. Что такое регулятор напряжения LM7805?
3. Особенности регулятора напряжения LM7805
4. Что такое LM в LM7805?
   • Что означает 7805?
5. Распиновка LM7805
6. Характеристики LM7805
7. Как использовать LM7805 в схеме?
8. 5V источник питания с использованием LM7805 (220V — 5V)
   • Работа
   • Тепловой диссипация в LM7805
9. Эквиваленты LM7805
10. LM7805 Типы пакетов
11. :
12. LM7805 TIPE0012

Зачем нужен регулятор напряжения?

Когда в цепи происходят колебания напряжения, в это время невозможно получить постоянный выходной сигнал от источника входного напряжения. Для устранения этого требуется, чтобы система автоматически поддерживала фиксированное напряжение питания. Такие системы известны как регуляторы напряжения.

Эти регуляторы напряжения обычно используются для стабилизации напряжения постоянного тока в компьютерных блоках питания. Кроме того, в автомобильных генераторах переменного тока и электростанциях они используются для управления выходной мощностью.

Что такое регулятор напряжения LM7805?

LM7805 представляет собой трехконтактный регулятор напряжения на ИС, в котором:

• Входной контакт используется для приема флуктуирующего постоянного напряжения.
• Штырь заземления используется для установления заземления или общего провода.
• Выходной контакт обеспечивает постоянное выходное напряжение 5 вольт постоянного тока.

Регулятор напряжения LM7805 в настоящее время производится компаниями Infineon, Diodes Incorporated, STMicroelectronics, ON Semiconductor, Texas Instruments и т. д.

Характеристики регулятора напряжения LM7805

Регулятор напряжения LM7805 имеет следующие особенности:

• Тепловое отключение
• Внутреннее ограничение тока
• Он может обеспечивать ток до 1,5 А с радиатором.
• Он может эффективно работать с минимальным количеством внешних компонентов.

LM7805 доступен в нескольких корпусах интегральных схем, таких как TO-220, SOT-223, TO-3 и TO-92. TO-220 является широко используемым пакетом из этих пакетов IC.

Благодаря следующим характеристикам он обычно используется в электронных схемах в качестве регулируемого источника питания.

Что такое LM в LM7805?

Префикс предоставляется производителем для идентификации версии. Префикс LM расшифровывается как линейный монолитный . Серия LM была впервые произведена компанией National Semiconductor, и префикс LM впервые был присвоен линейным ИС.

Что означает 7805?

7805 в LM7805 означает два значения:

• « 78 » означает, что это стабилизатор положительного напряжения. Он создает напряжение, которое имеет положительную величину по отношению к земле.
• « 05 » представляет собой значение выходного напряжения.

Следовательно, микросхема LM7805 обеспечивает регулируемое питание +5 вольт.

LM7805 Pinout

LM7805 Pinout

The table below gives the description of the pins:

Pin Name	Pin	Description
I/P	Input	На этот контакт подается переменное входное напряжение.
G	Земля	Это Земля или общая точка цепи.
O/P	Выход	Регулируемый выходной контакт 5 В.

Распиновка микросхемы LM7805

Давайте обсудим каждый контакт немного подробнее:

Контакт 1:

• Это вход , контакт .
• На этот входной контакт подается нерегулируемое напряжение для регулирования.
• Диапазон напряжения должен составлять от 7 до 35 В.
• Максимальная эффективность достигается при входном напряжении 7,2 В.

Контакт 2:

• Это контакт заземления.
• Используется для установки общего заземления для входа и выхода.

Контакт 3:

• Это выход контакта.
• Регулируемый выход берется с этого вывода.
• Выходное напряжение +5В.

Specifications of the LM7805

The specifications of the LM7805 voltage regulator are listed in the table below:

Parameters	Value
Maximum input voltage	25V
Minimum входное напряжение	7 В
Выходное напряжение (регулируемое)	5 В
Выходной ток	1,5 А
Junction temperature (in degree Celsius)	0-125
Operating current	5mA
Package	KTE and TO-220
Protection	Short circuit and thermal overload

Характеристики LM7805

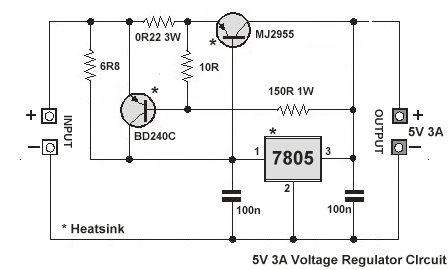

Как использовать LM7805 в схеме?

Как использовать LM7805

Чтобы использовать LM7805 в качестве регулятора напряжения, к входу и выходу подключаются два конденсатора. Подключите входной контакт микросхемы к колеблющемуся напряжению, которое необходимо отрегулировать. Средняя клемма должна быть заземлена. Затем оставшаяся клемма дает стабильный выход 5 В.

Источник питания 5 В с использованием LM7805 (220–5 В)

Источник питания 5 В постоянного тока с использованием LM7805

Эта схема преобразует напряжение переменного тока 220 В в стабильное выходное напряжение 5 В постоянного тока. Посмотрим, как работает схема.

Работа

Чтобы понять работу, мы можем разделить эту схему на две части. В первой части мощность переменного тока преобразуется в мощность постоянного тока, а во второй части эта мощность постоянного тока преобразуется в регулируемый постоянный ток 5 В.

Первая часть: Преобразование переменного тока в постоянный

Схема состоит из понижающего трансформатора, первичная обмотка которого подключена к источнику переменного тока. Он преобразует переменное напряжение питания из 230 В в 9 В. V. Вторичная обмотка трансформатора подключена к мостовому выпрямителю.

Мостовой выпрямитель преобразует переменное напряжение в постоянное с помощью конденсатора емкостью 1000 мкФ. Таким образом, на выходе получается нерегулируемый постоянный ток 9В.

Следует обратить внимание на наличие предохранителя 1 А между трансформатором и мостовым выпрямителем. Этот предохранитель ограничивает ток до 1А. Если каким-то образом ток превысит это значение, предохранитель сгорит, тем самым защищая внешнюю нагрузку и другие микросхемы.

Вторая часть: Получение регулируемого выхода

Теперь мощность постоянного тока, полученная выше, работает как вход для ИС регулятора напряжения 7805. После этого регулятора на его выходных клеммах получается регулируемое напряжение 5 В постоянного тока.

Примечание: При использовании этой схемы имейте в виду, что для создания надлежащего потока мощности от входа к выходу LM7805, значение входного напряжения должно быть больше, чем значение выходного напряжения. Например, когда на вход подается 7,5 В-1 А, на выходе будет 5 В-1 А.

Тепловыделение в LM7805

В регуляторе напряжения IC 7805 энергия выхлопа выделяется в виде тепла, равного разности входного и выходного напряжения. Итак, может быть два случая:

Случай 1: Чем меньше разность напряжения между входным и выходным напряжением, тем меньше будет тепловыделение.

Случай 2: Чем больше разница между входным и выходным напряжением, тем больше будет тепловыделение.

Это избыточное тепло может повредить микросхему. Таким образом, с ИС всегда должен использоваться радиатор для поглощения тепла.

Эквиваленты LM7805

Следующие регуляторы напряжения могут использоваться для замены LM7805:

• LM317
• L78M05 (0,5 A)
• LM117V33
• 11118805780578057807880788805788078807888078807888078807888078.10078.salling in. :
  • ТО-220
  • СОТ-223
  • ТО-3
  • ТО-92

  TO-220 является широко используемым пакетом из этих пакетов IC.

  Приложения:

  LM7805 Приложения следующие:

  • Регулятор тока
  • Регулятор с фиксированной выходом
  • Схема защиты обратного смещения
  • Положительный регулятор
  • Dual-Supply
  • Выходная полякольная циркуляция. Выходной регулятор

  LM7805 Техническое описание

  Чтобы загрузить техническое описание LM7805, щелкните здесь.
