Переменный резистор: типы, устройство и принцип работы

10 Октября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра.

Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью375

#резистор #переменный_резистор

Тумблеры

11 Октября 2022 — Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью388

#тумблер

Как проверять транзисторы тестером – отвечаем

10 Октября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью465

#тестер_для_транзистора #транзистор

Как пользоваться мультиметром

10 Октября 2022 — Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью725

#мультиметр

Выпрямитель напряжения: принцип работы и разновидности

10 Октября 2022 — Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью1144

#выпрямитель_напряжения

Переключатель фаз (напряжения): устройство, принцип действия, виды

10 Октября 2022 — Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью416

#переключатель_фаз

Как выбрать паяльник для проводов и микросхем

10 Октября 2022 — Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью615

#паяльник_для_микросхем #паяльник_для_проводов

Что такое защитный диод и как он применяется

10 Октября 2022 — Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью2877

#защитный_диод #диод

Варистор: устройство, принцип действия и применение

20 Сентября 2022 — Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью881

#варистор

Виды отверток по назначению и применению

10 Октября 2022 — Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью663

#отвертки

Виды шлицов у отверток

10 Октября 2022 — Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью1179

#отвертки

Виды и типы батареек

10 Октября 2022 — Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью1162

#батарейки #источник_питания

Для чего нужен контактор и как его подключить

20 Сентября 2022 — Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2225

#контрактор

Как проверить тиристор: способы проверки

10 Октября 2022 — Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью984

#тиристор

Как правильно выбрать акустический кабель для колонок

10 Октября 2022 — Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью1152

#акустический_кабель

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 — Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью1353

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

11 Октября 2022 — Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью3218

#варистор #мультиметр

Герконовые реле: что это такое, чем отличается, как работает

10 Октября 2022 — Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью4479

#герконовое_реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

10 Октября 2022 — Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов.

Обозначение диодов на схемах. Сферы применения.

Читать полностью5203

#диод_Шоттки #диод

Как правильно заряжать конденсаторы

10 Октября 2022 — Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью2506

#конденсатор

Светодиоды: виды и схема подключения

11 Октября 2022 — Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью4357

#светодиод #диод

Микросборка

10 Октября 2022 — Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью2838

#микросборка

Применение, принцип действия и конструкция фототиристора

10 Октября 2022 — Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью245

#тиристор #фототиристор

Схема подключения теплового реле – принцип работы, регулировки и маркировка

10 Октября 2022 — Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью5856

#тепловое_реле #реле

Динисторы – принцип работы, как проверить, технические характеристики

10 Октября 2022 — Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью1821

#динистор

Маркировка керамических конденсаторов

10 Октября 2022 — Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью1594

#керамический_конденсатор #конденсатор

Компактные источники питания на печатную плату

11 Октября 2022 — Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью816

#источник_питания #печатная_плата

SMD-резисторы: устройство и назначение

11 Октября 2022 — Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью110

#SMD-резистор #резистор

Принцип работы полевого МОП-транзистора

10 Октября 2022 — Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью2804

#МОП-транзистор #транзистор

Проверка микросхем мультиметром: инструкция и советы

10 Октября 2022 — Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью8756

#мультиметр

Характеристики, маркировка и принцип работы стабилитрона

11 Октября 2022 — Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью7925

#стабилитрон

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 — Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью577

#реле

Конденсатор: что это такое и для чего он нужен

10 Октября 2022 — Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью10219

#конденсатор

Все о танталовых конденсаторах — максимально подробно

10 Октября 2022 — Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью13556

#танталовый_конденсатор #конденсатор

Как проверить резистор мультиметром

11 Октября 2022 — Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью3815

#резистор #мультиметр

Что такое резистор

11 Октября 2022 — Анатолий Мельник

Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью2617

#резистор

Как проверить диодный мост мультиметром

10 Октября 2022 — Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью13666

#диодный_мост #мультиметр #диод

Что такое диодный мост

11 Октября 2022 — Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью1192

#диодный_мост #диод

Виды и принцип работы термодатчиков

10 Октября 2022 — Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью4463

#термодатчик

Заземление: виды, схемы

11 Октября 2022 — Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2385

#заземление

Как определить выводы транзистора

11 Октября 2022 — Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью1564

#транзистор

Назначение и области применения транзисторов

10 Октября 2022 — Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью2062

#транзистор

Как работает транзистор: принцип и устройство

10 Октября 2022 — Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью7840

#транзистор

Виды электронных и электромеханических переключателей

10 Октября 2022 — Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью857

#электронный_переключатель #электромеханический_переключатель

Как устроен туннельный диод

11 Октября 2022 — Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью3903

#туннельный_диод #диод

Виды и аналоги конденсаторов

10 Октября 2022 — Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью6246

#аналоги_конденсаторов #конденсатор

Твердотельные реле: подробное описание устройства

10 Октября 2022 — Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью3648

#твердотельное_реле #реле

Конвертер единиц емкости конденсатора

10 Октября 2022 — Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью2042

#конвертер_конденсатора #конденсатор

Графическое обозначение радиодеталей на схемах

10 Октября 2022 — Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью2574

#радиодетали #схемы

Биполярные транзисторы: принцип работы, характеристики и параметры

10 Октября 2022 — Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью3293

#биполярный_транзистор #транзистор

Как подобрать резистор по назначению и принципу работы

10 Октября 2022 — Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью374

#резистор

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

20 Сентября 2022 — Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью1657

#тиристор

Зарубежные и отечественные транзисторы

10 Октября 2022 — Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью3572

#транзистор

Исчерпывающая информация о фотодиодах

11 Октября 2022 — Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью4019

#фототиристор #тиристор

Калькулятор цветовой маркировки резисторов

10 Октября 2022 — Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью2460

#маркировка_резиторов #резистор

Область применения и принцип работы варикапа

11 Октября 2022 — Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью5762

#варикап

Маркировка конденсаторов

10 Октября 2022 — Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью6472

#маркировка_конденсаторов #конденсатор

Виды и классификация диодов

11 Октября 2022 — Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью882

#диод

Принцип работы стабилитрона для чайников

Пришло время поговорить об некоторых полупроводниковых деталях. Приятный сюрприз, сегодня мы рассмотрим тему, цветовая маркировка стабилитронов, принцип работы и обозначения. Очень интересная и познавательная статья. Этот элемент, очень похож на диод, хотя им и не является, конечно, он может выполнять функцию выпрямления, но предназначен он совсем для иных целей. Из названия сразу становиться понятно что, он что-то стабилизирует. Иными словами, он поддерживает постоянное напряжение в цепи постоянного тока, при питании радиотехнического оборудования.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стабилитрон
• Цветовая маркировка стабилитронов, принцип работы и обозначение
• Включение стабилитрона последовательно с нагрузкой
• Стабилитрон и стабистор
• Стабилитрон
• Для чего нужен стабилитрон
• Параметрический стабилизатор напряжения
• Стабилитрон: подробно простым языком
• Стабилитрон | Принцип работы и маркировка стабилитронов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК РАБОТАЕТ СТАБИЛИТРОН (ДИОД ЗЕНЕРА)

Стабилитрон

Что значит стабилитрон на 5в? Диод включенный обратно работает как стабилитрон верно? Если в схеме используется стабилитрон на 5в это значит что при напряжении 5в происходит пробой? И что происодит если обратное напряжение будет больше? Мы принимаем формат Sprint-Layout 6!

Экспорт в Gerber из Sprint-Layout 6. Чтобы понять, что такое и как работает стабилитрон нужно изначально разобраться как работает pn-переход Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR.

Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне. Читать статью. You are posting as a guest. If you have an account, sign in now to post with your account. Note: Your post will require moderator approval before it will be visible.

Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL.

All Activity Home Вопрос-Ответ. Recommended Posts. Posted March 23, Share this post Link to post Share on other sites. Студенческое спонсорство. Join the conversation You are posting as a guest. Reply to this topic Go To Topic Listing. Announcements Прочитайте перед созданием темы! Бормашинка-гравер из шуруповерта своими руками. Походу сам с собой разговариваю Такой блок называется реле. Tracker Pi-2 Своими Руками. При писке остаточного сигнала на ручку «Чуйки» реагирует?

Потом ещё заменил по рекомендации в начальных постах С3 на 33nF получил намного более стабильный прибор и увеличилась чуйка. Увеличение С6 с до пф дало некоторый прирост чувствительности около 2 см.

Неожиданный эффект дало уменьшение емкости С3 до 0, мкф. Резко возросла чувствительность на более-менее крупные предметы например, консервную банку в 1,5 раза.

И, самое главное, удалось полностью избавиться от ложных срабатываний прибора при нахождении движка потенциометра R29 в зоне максимальной чувствительности наблюдался эффект бегущих огней.

Кстати, авторы МД рекомендуют применять в качестве С6 термостабильный конденсатор. Всем привет! Вот пример который мне нужен. На ТЭН мы на прямую без выключателей подаём ток и он начинает греть. Это стандартная схема. А мне нужно сделать так. Если есть такой «блок Х» подскажите как он может называться? Ну порылся я в схемах, по дисплею я точных данных не нашел Ремонт электроплиты. Усилитель ПаЛомник. Цитата от Виктора Жуковского к этой картинке. Sign In Sign Up.

Цветовая маркировка стабилитронов, принцип работы и обозначение

Основная особенность стабилитрона состоит в том, что он специально предназначен для работы при обратных напряжениях, превышающих напряжение пробоя p-n перехода. Такой режим работы становится возможным, если принять меры для предотвращения перегрева p-n перехода обратным током усилить теплоотвод от перехода, ограничить величину обратного тока внешним сопротивлением. Стабилитрон изготавливается на основе p — n перехода, процессы в котором основываются на явлениях туннельного или лавинного пробоев p — n перехода, и который содержит на обратной ветви ВАХ участок с малым сопротивлением при определённом напряжении — это напряжение и будет напряжением стабилизации. В режиме лавинного пробоя самое незначительное увеличение обратного напряжения приводит к резкому возрастанию числа свободных электронов и дырок за счет эффекта Зенера и эффекта лавинного умножения. Эффект лавинного умножения состоит в том, что быстро движущийся носитель заряда — дырка или электрон — при соударении может передать часть своей энергии валентному электрону, перебросив его в зону проводимости. В результате создается новая пара носителей заряда — электрон в зоне проводимости и дырка в валентной зоне, которые в свою очередь могут передать энергию другим электронам и т. При достаточной величине внешнего поля процесс приобретает лавинный характер, обратный ток резко увеличивается.

схемы стабилизаторов напряжения, принципы их работы и правила расчёта. Ток, проходящий через резистор и стабилитрон продолжает расти.

Включение стабилитрона последовательно с нагрузкой

Отклонение показателей от какого-либо заданного параметра может привести к сбоям и нестабильной работе радиоэлектронной аппаратуры и даже к ее поломке. Стабилитрон это тоже диод, но предназначен он не для выпрямления переменного тока, хотя и может выполнять такую функцию, а для стабилизации, то есть поддержания постоянства напряжения в цепях питания радиоэлектронной аппаратуры. Внешний вид одной из конструкций наиболее распространенных среди радиолюбителей стабилитронов и его графическое обозначение показаны на рис. По устройству и принципу работы кремниевые стабилитроны широкого применения аналогичны плоскостным выпрямительным диодам. Но работает стабилитрон не на прямом участке вольт — амперной характеристики, как выпрямительные или высокочастотные диоды, а на обратной ветви вольт — амперной характеристики, где незначительное обратное напряжение вызывает значительное увеличение обратного тока через прибор. Разобраться в сущности действия стабилитрона вам поможет его вольт — амперная характеристика, показанная на рис. Здесь как и на рис. Напряжение на стабилитрон подают в обратной полярности , т. При таком включении через стабилитрон течет обратный ток Iобр. По мере увеличения обратного напряжения обратный ток растет очень медленно — характеристика идет почти параллельно оси Uобр.

Стабилитрон и стабистор

Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный — это значит постоянный, устойчивый, не изменяющийся. Но чаще всего этот термин используется именно в электронике и электротехнике.

Один из способов получения такого стабилизированного напряжения — использование стабилитрона.

Стабилитрон

Много-много лет тому назад такого слова как стабилитрон не существовало вообще. Тем более в бытовой аппаратуре. Попробуем представить себе громоздкий ламповый приёмник середины двадцатого века. Блок питания лампового приёмника был предельно прост: мощный кубик силового трансформатора, который обыкновенно имел всего две вторичных обмотки, диодный мостик или селеновый выпрямитель, два электролитических конденсатора и резистор на два ватта между ними. Первая обмотка питала накал всех ламп приёмника переменным током и напряжением 6,3V вольт , а на примитивный выпрямитель приходило порядка V для питания анодов ламп. Ни о какой стабилизации напряжения и речи не шло.

Для чего нужен стабилитрон

До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко [1]. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей ома до сотен oм [1]. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов [2]. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до В [3]. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения : лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Полупроводниковые стабилитроны вошли в промышленную практику во второй половине х годов. В прошлом в номенклатуре стабилитронов выделялись функциональные группы [4] , впоследствии потерявшие своё значение, а современные полупроводниковые стабилитроны классифицируются по функциональному назначению на:. Ограничительные диоды рассчитаны не на непрерывное пропускание относительно малых токов, а на краткосрочное пропускание импульсов тока силой в десятки и сотни А.

Стабилитрон принцип работы. Стабилитрон (диод Зенера) — разновидность полупроводникового диода, работающего при напряжении обратного.

Параметрический стабилизатор напряжения

В этой статье пойдёт речь о стабилизаторах постоянного напряжения на полупроводниковых приборах. Рассмотрены наиболее простые схемы стабилизаторов напряжения, принципы их работы и правила расчёта. Изложенный в статье материал полезен для конструирования источников вторичного стабилизированного питания.

Стабилитрон: подробно простым языком

ВИДЕО ПО ТЕМЕ: Электроника от простого к сложному. Урок 1. Стабилитроны. (PCBWay)

Основы электроники. Диод Зенера или стабилитрон полупроводниковый стабилитрон представляет собой особый диод, функционирующий в режиме устойчивого пробоя в условиях обратного смещения p-n перехода. До момента наступления этого пробоя, ток через стабилитрон протекает лишь очень малый, ток утечки, в силу высокого сопротивления запертого стабилитрона. Но когда наступает пробой, ток мгновенно вырастает, поскольку дифференциальное сопротивление стабилитрона составляет в этот момент от долей до сотен Ом. Таким образом, напряжение на стабилитроне весьма точно поддерживается в определенном диапазоне обратных токов, относительно широком.

Вопрос по маркировке стабилитрона возможно Доброго времени суток!

Стабилитрон | Принцип работы и маркировка стабилитронов

Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения. Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т. Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт. Главное преимущество стабилитронов — их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM или 78L05 и т. Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

TL принцип работы и очень простая проверка. Я не зря опять затронул эту тему ,это одна из самых массово выпускаемых интегральных микросхем. Ее выпуск стартовал в году. Большую популярность она получила при использовании различных импульсных блоках питания для телевизоров ,тюнеров , DVD и другой аудио-видео техники.

Принцип работы стабилитрона — Технический

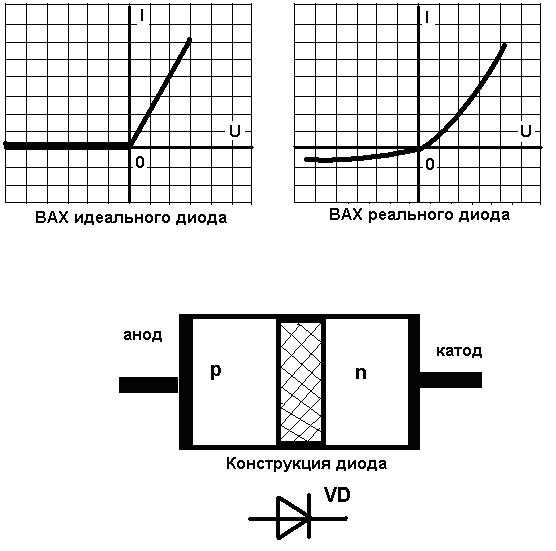

Конструктивно стабилитрон подобен обычным плоскостным кремниевым диодам.

Основная особенность стабилитрона состоит в том, что он специально предназначен для работы при обратных напряжениях, превышающих напряжение пробоя p-n перехода. Такой режим работы становится возможным, если принять меры для предотвращения перегрева p-n перехода обратным током (усилить теплоотвод от перехода, ограничить величину обратного тока внешним сопротивлением).

Стабилитрон изготавливается на основе p — n перехода, процессы в котором основываются на явлениях туннельного или лавинного пробоев p — n перехода, и который содержит на обратной ветви ВАХ участок с малым сопротивлением при определённом напряжении — это напряжение и будет напряжением стабилизации

В режиме лавинного пробоя самое незначительное увеличение обратного напряжения приводит к резкому возрастанию числа свободных электронов и дырок за счет эффекта Зенера и эффекта лавинного умножения. Эффект лавинного умножения состоит в том, что быстро движущийся носитель заряда – дырка или электрон — при соударении может передать часть своей энергии валентному электрону, перебросив его в зону проводимости. В результате создается новая пара носителей заряда – электрон в зоне проводимости и дырка в валентной зоне, которые в свою очередь могут передать энергию другим электронам и т.д. При достаточной величине внешнего поля процесс приобретает лавинный характер, обратный ток резко увеличивается.

Другим механизмом работы стабилитрона является туннельный пробой.

Вольтамперная характеристика стабилитрона представлена на рис. .

Стабилитрон изготавливают, как правило, на основе слаболегированного кремния.

При подаче больших обратных напряжений, которые соответствуют на энергетической диаграмме большому смещению энергетических зон, в p — n переходе образуется большое ускоряющее поле для неосновных носителей заряда. Неосновных носители ускоряются в поле p — n перехода и ионизируют атомы основного вещества, которые в свою очередь ускоряются в этом же поле и ионизируют другие атомы . При этом количество подвижных носителей резко (лавинообразно) возрастает и ток через p — n переход в обратном направлении резко возрастает. Обратный ток ограничивается только внешними элементами электрической цепи. При этом напряжение на стабилитроне практически не меняется.

При малых напряжениях стабилизации <6 Вольт имеет место туннельный пробой p — n перехода, а при больших – лавинный.

На основе p — n перехода, процессы в котором основываются на явлениях туннельного и лавинного пробоев p — n перехода, и который содержит на обратной ветви ВАХ участок с малым сопротивлением при определённом напряжении √ это напряжение стабилизации.

Стабилитрон изготавливают, как правило, на основе слаболегированного кремния.

При этом в p — n переходе образуется большое ускоряющее поле для неосновных носителей заряда и при обратном направлении порядка неосновных носители ускоряются в поле p — n перехода ионизируют атомы основного вещества, которые в свою очередь ускоряются в этом же поле и ионизируют другие атомы . При этом количество подвижных носителей резко (лавинообразно) возрастает и ток через p — n переход в обратном направлении резко возрастает.

И он ограничивается только внешними элементами электрической цепи.

При этом напряжение на стабилитроне практически не меняется.

При малых напряжениях стабилизации <6 Вольт имеет место туннельный пробой p — n перехода.

Схема включения стабилитрона.

Параметрический стабилизатор при обратном включении.

Используется стабилитрон при обратном включении.

R _б — балластное сопротивление,

D — стабилитрон,

R_н — сопротивление нагрузки, на котором выделяется стабильное напряжение

Конструктивно стабилитрон подобен обычным плоскостным кремниевым диодам.

Основная особенность стабилитрона состоит в том, что он специально предназначен для работы при обратных напряжениях, превышающих напряжение пробоя p-n перехода. Такой режим работы становится возможным, если принять меры для предотвращения перегрева p-n перехода обратным током (усилить теплоотвод от перехода, ограничить величину обратного тока внешним сопротивлением).

В таком режиме самое незначительное увеличение обратного напряжения приводит к резкому возрастанию числа свободных электронов и дырок за счет эффекта Зенера и эффекта лавинного умножения. Эффект лавинного умножения состоит в том, что быстро движущийся носитель заряда – дырка или электрон — при соударении может передать часть своей энергии валентному электрону, перебросив его в зону проводимости. В результате создается новая пара носителей заряда – электрон в зоне проводимости и дырка в валентной зоне, которые в свою очередь могут передать энергию другим электронам и т.д. При достаточной величине внешнего поля процесс приобретает лавинный характер, обратный ток резко увеличивается.

стабилитрон | Определение | Принцип работы | Характеристики | Приложения

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Подобно обычному диоду, существуют другие типы диодов, которые широко и часто используются в электронных схемах промышленного и бытового назначения. Одним из таких является стабилитрон .

Определение

Зенеровский диод — это специальный тип диода, предназначенный для работы при обратном смещении и в так называемой стабилитронной области характеристической кривой диода. Эта область находится после того, как напряжение обратного смещения превысило напряжение пробоя (точка пробоя).

Принцип работы стабилитрона

Если напряжение обратного смещения меньше напряжения пробоя или если стабилитрон смещен в прямом направлении, он действует как обычный диод. То есть при прямом смещении он пропускает ток, а при обратном смещении блокирует ток. После того, как это напряжение превысило точку пробоя (при обратном смещении), диод попадает в стабилитрон область , где он проводит без повреждений. Ток в этом районе называется лавинный ток . Для стабилитрона это также называется током Зенера.

Как только напряжение уменьшается, диод сохраняет свое непроводящее состояние и возвращается к своим нормальным свойствам. Это специфическое свойство работать при обратном смещении и при лавинном токе стабилитрону придается обильным легированием полупроводникового материала.

Кроме того, контролируя количество легирования, толщину обедненной области в PN-переходе и напряжение пробоя можно установить на любое значение.

Ток Зенера : То же, что и лавинный ток (более высокий ток после пробоя в полупроводниковом приборе) в стабилитроне.

Кривая характеристик стабилитрона

На рисунке 1 показана характеристика стабилитрона, которая более или менее похожа на кривую обычного диода.

Диапазон после колена Зенера (напряжение пробоя) до достижения номинального напряжения стабилитрона называется областью Зенера .

Рис. 1 Характеристическая кривая стабилитрона.

В этом регионе небольшое изменение напряжения приводит к большому изменению тока. Например, изменение напряжения на 1 В может привести к увеличению тока в 10 раз.

Колено Зенера: a Резкая кривая на характеристической кривой стабилитрона, где достигается напряжение пробоя и происходит пробой.

Зенеровская область:  Область характеристической кривой стабилитрона, где произошел пробой из-за того, что обратное напряжение превысило определенное значение.

Стабилитрон работает при обратном смещении. В остальном он ведет себя как обычный диод.

Как видно из характеристической кривой, в этой области, когда обратное напряжение меньше по абсолютной величине напряжения пробоя Зенера, ток очень мал и ограничивается так называемым током утечки, который пренебрежимо мал и можно игнорировать.

Но для более высоких обратных напряжений наблюдается резкое и значительное увеличение тока. Другими словами, в то время как напряжение остается почти постоянным, ток имеет значительные колебания. Это важное свойство стабилитрона, которое можно использовать.

• Вы также можете прочитать: Диод | Принцип работы | Конструкция

Стабилитрон имеет другой символ, отличающий его от других диодов. Этот символ показан на Рисунке 2. Физическая форма стабилитрона может быть такой же, как и у обычного диода.

Рисунок 2  Символ стабилитрона.

Применение стабилитронов

Основное применение стабилитронов — регулирование напряжения .

Под регулированием напряжения понимается поддержание напряжения на желаемом уровне независимо от силы тока и других факторов, способных его изменить. Для многих устройств очень важно защитить их от перенапряжения (и, как следствие, чрезмерного тока).

Специфическим свойством стабилитрона является то, что в его рабочем диапазоне падение напряжения на нем постоянно (имеет внутреннюю саморегулирующуюся характеристику). Это можно понять из характеристической кривой на Рисунке 1, которая может быть выражена по-разному : большое изменение тока в стабилитроне вызывает лишь небольшое изменение напряжения. То есть , падение напряжения на нем почти постоянное. В этом отношении , если стабилитрон подключен параллельно другому компоненту или устройству, напряжение на этом устройстве поддерживается постоянным благодаря стабилитрону.

Регулирование напряжения:  Управление электрическим напряжением в цепи или устройстве, чтобы оставаться в желаемом диапазоне (небольшое отклонение) при различных условиях нагрузки.

На рис. 3 показана нагрузка, подключенная параллельно стабилитрону, оба последовательно с резистором R на 200 Ом. Обратите внимание на полярность стабилитрона.

Роль резистора R заключается в обеспечении рычага для регулировки тока. Зенеровский диод — это устройство с регулируемым током. Если убрать R, на нагрузку подается все напряжение.

Стабилитроны бывают разного напряжения, например, 5,6, 7,5, 10 и 16 В, и это лишь некоторые из них. Для каждой цели необходимо использовать диод соответствующего размера (напряжение и номинальный ток).

Рисунок 3 Стабилитрон в цепи, регулирующей напряжение нагрузки.

Примеры применения

В следующих примерах показано применение стабилитрона и вопросы, связанные с правильными параметрами. Обратите внимание на полярность цепей при обратном смещении стабилитрона. Если диод Зенера используется в прямом смещении, он работает как обычный диод.

Во всех примерах резистор включен последовательно со стабилитроном и нагрузкой. Зенеровский диод включен параллельно нагрузке. При необходимости мы называем этот резистор последовательным резистором.

Пример 1

На рис. 4 резистор 100 Ом является нагрузкой, а в качестве диода используется стабилитрон на 4,7 В. В каждом из трех случаев найти ток в нагрузке (обратите внимание на разность полярностей стабилитрона в случаях 2 и 3).

Решение

1.  По закону Ома ток равен

\[I=\frac{12}{150}=0,08A\]

)(0,08) = 4 В.

2. Зенеровский диод смещен в прямом направлении и ведет себя как обычный диод. Падение напряжения на нем всего 0,7 В.

Ток в нагрузке = 0,7 ÷ 100 = 0,007 A = 7 мА

Ток в резисторе 50 Ом = (12 − ​​0,7) ÷ 50 = 0,226 A = 226 мА

Ток в диоде = 226 − 7 = 219 мА

3. Стабилитрон имеет обратное смещение и работает как регулятор напряжения

Ток в нагрузке = 4,7 ÷ 100 = 0,047 А = 47 мА − 4.7) ÷ 50 = 0,146 А = 146 мА

Ток в диоде = 146 − 47 = 99 мА

Рис. 4 Пример 1. (a) В цепи отсутствует стабилитрон. (b) Стабилитрон смещен в прямом направлении. (c) Стабилитрон смещен в обратном направлении.

Пример 2

Если значение резистора 50 Ом в Примере 1 изменить на 200 Ом, как изменится ток цепи только в случае 3?

Решение

Ток в резисторе 50 Ом всегда должен быть больше, чем ток нагрузки, поскольку он представляет собой сумму тока стабилитрона и нагрузки. Если вычислить токи в нагрузке и в резисторе 50 Ом, получим

$\begin{align}  & Load\text{ }Current=\frac{4.7}{100}=0,047A \\ & Current\text{ }in\text{ }\text{ }50\Omega \text { }Resistor=\left( 12-4.7 \right)\div 200=0.036A \\\end{align}$

Но мы видим, что этот ток меньше, чем ток нагрузки; таким образом, это невозможный случай. Значение резистора 200 Ом неприемлемо.

Пример 2  показывает, что при выборе последовательного резистора для включения в цепь при использовании регулятора напряжения необходимо соблюдать осторожность, чтобы не использовать резистор неподходящего размера.

 В таком случае схема не работает должным образом. Действие стабилитрона заключается в том, что он поглощает дополнительный ток цепи, который будет протекать через нагрузку. Но в случае Примера 3 дополнительный ток отсутствует.

Для только что рассмотренной схемы ток равен 12 ÷ 300 = 0,04 А и стабилитрон не играет никакой роли.

При использовании стабилитрона важно помнить, что:

1.   Напряжение на нагрузке (в случае удаления стабилитрона) должно быть больше, чем значение стабилитрона, чтобы произошло регулирование напряжения.

2. Ток в последовательном резисторе (общий ток цепи) должен быть выше тока нагрузки.

3. Мы не можем полностью исключить последовательный резистор.

Для регулирования напряжения на нагрузке мы не можем полностью исключить последовательный резистор.

Стабилитроны последовательно и параллельно

Точно так же, как диоды могут быть соединены последовательно, если требуется большее регулируемое напряжение, несколько (совместимых) стабилитронов могут быть соединены последовательно. Например, на рисунке 5 три стабилитрона собраны вместе, чтобы обеспечить большее регулируемое напряжение для нагрузки.

Также можно поставить стабилитроны параллельно для увеличения пропускной способности по току. На рис. 6 показан пример.

Рис. 5 Стабилитроны последовательно.

Рисунок 6  Стинеровские диоды, соединенные параллельно.

Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.

Принцип работы, принципиальная схема и ее характеристики

Обычный полупроводниковый диод может работать при прямом смещении, но не может проводить ток при обратном смещении. Диод особого типа, который может работать при обратном смещении, называется диодом Зенера. Этот диод может работать при прямом смещении, как обычный диод. Переход стабилитрона будет сильно легирован. По этой причине он может работать как обычный переход при прямом смещении и может выдерживать обратные токи при обратном смещении. Основное назначение его — использование в стабилизаторах.

Диод, в котором ток течет от анода к катоду и от катода к аноду, что определяет его способность проводить как при прямом, так и при обратном смещении, называется стабилитроном.

Обозначение стабилитрона

 Принцип работы:

• Обычно состояние диода с основным p-n переходом во время обратного смещения таково, что проводимость отсутствует, поскольку ширина обедненной области сравнительно велика.
• Поскольку приложенное обратное напряжение имеет тенденцию к увеличению, это приводит к увеличению ширины области обеднения. Даже существуют некоторые неосновные носители, которые получают некоторую энергию за счет приращения обратного напряжения.
• Из-за увеличения кинетической энергии неосновных носителей эти свободные электроны при движении сталкиваются с неподвижными ионами. Это приводит к образованию большего количества свободных электронов.
• Далее они снова сталкиваются с оставшимися неподвижными ионами, и этот процесс продолжается, он называется умножением носителей .
• Из-за размножения носителей создается огромное количество свободных электронов, и вся область диода становится проводящей, что приводит к пробою, известному как лавинный пробой.
• Как правило, в стабилитроне это не так. В стабилитроне переход легирован с наибольшей концентрацией. По этой причине, когда приложено обратное напряжение, ширина обедненной области стремится к минимуму.
• Так как в нем существует максимальная концентрация нечистых атомов. В ней создается максимальное количество ионов.
• Как только диод превышает пороговое значение, электроны, находящиеся в ковалентных связях, стремятся выйти в обедненную область, так что она может сделать обедненную область проводящей.
• Следовательно, этот тип пробоя называется пробоем Зенера . Возникновение этого пробоя происходит при определенном напряжении, называемом Напряжение Зенера .
• Так же, как напряжение отключения в обычном диоде, здесь это напряжение Зенера. Как только приложенное напряжение превышает значение напряжения, оно имеет тенденцию проводить.
• Это значение напряжения стабилитрона правильно отрегулировано во время изготовления за счет соответствующей концентрации легирующей примеси.
• В случае дальнейшего возникновения лавинного пробоя вероятность возникновения лавинного пробоя отсутствует.

Это принцип работы диода.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о стабилитронах MCQ

Цепь стабилитрона

Схема для этого типа диода очень проста. Нужно подключить сильно легированный переход в обратном смещении. Цепь можно представить следующим образом.

Цепь стабилитрона

Характеристики

Графическое представление может дать основные характеристики. Их обычно называют V-I характеристиками.

Кривая характеристик V-I стабилитрона

Согласно приведенному выше анализу очевидно, что при прямом смещении характеристики стабилитрона останутся такими же, как у обычного диода. Тогда как после того, как приложенное напряжение пересекает значение напряжения Зенера (Vz ), происходит пробой Зенера. После пробоя ток в цепи имеет тенденцию к немедленному увеличению.

Эксперимент

Основная цель этого эксперимента состоит в том, чтобы выяснить основное значение напряжения Зенера. После того, как значения найдены, их следует изобразить в виде кривой характеристик. Напряжение Зенера — это базовое напряжение, которое устанавливается в качестве порогового значения, а значение напряжения пробоя должно быть близко к желаемому значению, которое мы хотим, чтобы оно было лишь аппроксимировано.

Эксперимент с стабилитроном

Список компонентов оборудования, необходимого для проведения этого эксперимента, в основном включает стабилитрон, миллиамперметр, вольтметр, источник постоянного тока (переменный) и резисторы

• Сначала соединения выполняются в соответствии с электрической схемой. .
• Приложенное к цепи обратное напряжение изменяется медленно.
• Затем одновременно запишите показания вольтметра и амперметра.
• В цепи присутствует два амперметра. Один подключается последовательно к диоду, а другой последовательно к резистору.
• При превышении минимального напряжения, подаваемого на цепь, можно наблюдать внезапные всплески на амперметре, подключенном к диоду. В это время запишите показания амперметра и вольтметра.
• Даже при дальнейшем применении значений напряжения видно, что значения тока в цепи увеличиваются, но напряжение на диоде остается постоянным.
• Это было сделано путем подключения диода в обратном смещении, показания напряжения и тока занесены в таблицу. Точно так же поэкспериментируйте, удерживая диод в прямом смещении, и сведите показания в таблицу.
• После того, как значения отмечены, строится график кривых характеристик между напряжением и током.
• Судя по графику, в какой точке напряжения наблюдается всплеск тока, значение напряжения называется напряжением пробоя Зенера.
• Исходя из требований к напряжению для конкретного устройства, был выбран диод с этим конкретным напряжением пробоя.
• Таким образом, эксперимент проводится таким образом, чтобы можно было найти значение напряжения пробоя.

Области применения

Области применения этого диода показаны ниже.

• Поскольку он обладает свойством поддерживать низкое напряжение даже при подаче высокого напряжения. Они предпочтительно применимы в регуляторах напряжения.
• Предпочтительно используется в амперметрах, вольтметрах и омметрах, поскольку здесь требуется опорное напряжение.

Стабилитрон в качестве шунтирующего регулятора

Поскольку принцип работы стабилитрона уже обсуждался. Когда приложенное к нему обратное напряжение пересекает основное напряжение Зенера, диод начинает проводить.



Шунтирующий регулятор

После пересечения предела напряжения после него не происходит приращения напряжения, но мы можем видеть приращение тока.

Диапазон напряжения пробоя/стабилитрона составляет от 12 В до 1200 В в зависимости от типичного применения.

Регулируемое напряжение находится на резисторе Rz. К нему подключен диод. Какое бы напряжение ни было выбрано для регулирования, оно не должно превышать предельное значение Vz. Исходя из этого, был выбран диод с определенным напряжением пробоя, чтобы он удовлетворял вышеуказанным критериям.

Стабилитрон подключен с обратным смещением, поэтому, как только напряжение Зенера превышается, ток течет через диод, но происходит незаметное падение напряжения. Следовательно, таким образом ограничивается напряжение на нагрузке. Таким образом, он используется в качестве регулятора напряжения. Это считается основным применением диода Зенера.

Рассеиваемая мощность стабилитрона

Как видно из обсуждавшихся до сих пор моментов, стабилитрон будет работать в обратном направлении. Как правило, рассеиваемая мощность является произведением общих значений тока и напряжения.
В стабилитроне определяется как

P = V _Z X I _R

Где V _Z обозначает напряжение Зенера, а I _R представляет обратный ток.

Различия между диодом и стабилитроном

Диод	Стабилитрон
(1) Базовый диод с p-n переходом, его проводимость будет ограничена при прямом смещении.	(1) Здесь проводимость проявляется как при прямом, так и при обратном смещении.
(2) В диоде этого типа низкий уровень легирования.	(2) Уровень допинга здесь высокий.
(3) При протекании здесь обратного тока диодный переход повреждается.	(3) Поскольку он является проводящим при обратном смещении, обратный ток не повлияет на его соединение.
(4) Это подчиняется закону Ома.	(4) Закон Ома не используется
(5) В основном используется при ректификации.	(5) Может применяться для управления напряжением в качестве шунтирующих регуляторов и т. д.,

Приведенное выше сравнение обоих типов дает нам базовые знания об этом. Совершенно ясно, что диод с основным или слабо легированным переходом имеет единственную способность проводить прямой ток, но этот диод способен выдерживать как прямой, так и обратный ток из-за его сильно легированного перехода.

Тогда не могли бы вы ответить на простой вопрос, можем ли мы использовать стабилитрон как для выпрямления, так и для регулирования одновременно в одной цепи?

Определение, объяснение, символ, схема, работа

0

Сохранить

Скачать публикацию в формате PDF

Диод можно определить как электронный компонент с двумя выводами, который проводит электричество в основном в одном направлении. Он имеет высокое значение сопротивления на одном конце и низкое значение сопротивления на другом конце. Диод Зенера представляет собой сильно легированный полупроводник, который сконструирован для работы в обратном направлении. Он специально разработан для оптимизации области пробоя.

В основном существует восемь типов диодов: стабилитрон, светоизлучающий диод, лазерный диод, диод с PN-переходом, лавинный диод, диод Шоттки и фотодиод

В этой статье мы узнаем о Зенеровский диод. Читайте дальше, чтобы узнать больше о диоде Зенера и его символе, графике и схеме. Мы также изучим схему стабилитрона, принцип ее работы и характеристики стабилитрона.

Стабилитрон

Зенеровский диод можно определить как сильно легированное полупроводниковое устройство, предназначенное для управления электрической цепью в обратном направлении. Зенеровский диод также называют пробивным диодом. Это сильно легированный полупроводниковый диод, предназначенный для управления электрической цепью в обратном направлении.

Когда некоторое напряжение проходит через клеммы стабилитрона, оно меняется на противоположное, и потенциал цепи достигает напряжения Зенера или коленного напряжения, которое представляет собой прямое напряжение протекающего тока. Затем соединение разрывается, и ток начинает течь в обратном направлении. Этот эффект в электрической цепи известен как эффект Зенера. На изображении ниже представлен символ стабилитрона.

На изображении ниже изображен реальный диод Зенера, который используется в электронных устройствах и электрических схемах:

На приведенном ниже рисунке показана схема стабилитрона:

Цепь стабилитрона

Стабилитрон специально разработан для работы в условиях обратного смещения, но при прямом смещении он работает. как один диод. Когда к нему приложено обратное напряжение, напряжение остается постоянным даже для широкого диапазона токов, протекающих через него. Благодаря этой характеристике стабилитрона его также используют в качестве регулятора напряжения в цепях постоянного тока. Его основной целью как регулятора напряжения является сохранение постоянного напряжения.

Последовательный резистор подключен к цепи для ограничения потока тока на диод и подключен к положительному концу цепи постоянного тока. Он работает таким образом, что обратное смещение также может работать, что оно все еще может работать в условиях его пробоя. В большинстве случаев обычные переходные диоды не используются, поскольку диод с низкой номинальной мощностью может быть легко поврежден, когда применяется обратное смещение выше его напряжения пробоя. Когда к нему приложены максимальный ток нагрузки и минимальное входное напряжение, ток стабилитрона всегда должен поддерживаться на минимальном уровне.

Поскольку входное напряжение и требуемое выходное напряжение известны, становится проще выбрать стабилитрон с напряжением, почти равным напряжению на нагрузке, которое можно представить как

\( {V}×{Z} = {V}×{L} \)

Принцип работы стабилитрона

Принцип работы стабилитрона таков, что если обратное напряжение смещения меньше напряжения пробоя или если он смещен в прямом направлении, то он действует как обычный диод. Это означает, что прямое смещение позволяет току течь, а обратное смещение блокирует протекание тока. После этого напряжение превышает точку пробоя при обратном смещении, и диод попадает в область Зенера, где он проходит без повреждений. Ток в этой области известен как лавинный ток, но для стабилитрона он также известен как ток Зенера.

При уменьшении напряжения в цепи диод сохраняет свое непроводящее состояние и возвращается к своим естественным свойствам. Это специфическое свойство стабилитрона работать при обратном смещении и при лавинном токе обеспечивается богатым легированием присутствующего в нем полупроводникового материала.

Кроме того, контролируя количество легирования полупроводникового материала, толщину обедненной области в PN-переходе и напряжение пробоя можно установить на любое значение в соответствии с потребностями прибора.

Характеристики стабилитрона

Ниже приведены некоторые характеристики стабилитронов:

• Стабилитрон или напряжение пробоя. максимальное значение для устройства поверхностного монтажа составляет всего 47 В.
• Номинальная мощность – указывает максимальную мощность, которую может рассеивать диод, которая определяется как произведение напряжения диода и тока, протекающего через него.
• Ток \( {I_z} \) (максимум) — это максимальное показание тока при номинальном напряжении Зенера, которое составляет \( {V_z} \) — от 200 мкА до 200 А
• Допуск по напряжению — обычно составляет ±5 %.
• Ток \( {I_z} \) (минимум) – это минимальное значение показания тока, необходимое для пробоя диода.
• Температурная стабильность – имеет наилучшую стабильность около 5 В.
• Сопротивление Зенера \( {R_z} \) – это сопротивление, которое показывает стабилитрон.

ВАХ стабилитрона

ВАХ стабилитрона разделены на две части, которые обозначены следующим образом:

• Прямые характеристики: стабилитрон, и из чего мы можем понять, что он почти аналогичен прямым характеристикам любого другого нормального диода с PN-переходом.

• Реверс Характеристики: Когда к стабилитрону приложено обратное напряжение, через весь диод протекает небольшой обратный ток насыщения, равный \({I_o} \). Этот ток возникает из-за термически генерируемых неосновных носителей, присутствующих в диоде. По мере того, как обратное напряжение начинает увеличиваться, при определенном значении обратного напряжения обратный ток также начинает резко и резко возрастать.

Это доказательство того, что произошел пробой диода. Это напряжение известно как напряжение пробоя или напряжение Зенера и обозначается \({V_z} \). Его диапазон также упоминается в приведенных выше характеристиках.

Difference between PN Junction and Zener Diode

The differences between a Zener diode and a PN junction diode is mentioned as follows:

Zener Diode	PN Junction Diode
A Zener Диод позволяет току течь в обоих направлениях, что означает, что его ток может течь как в прямом, так и в обратном направлении.	Диод с PN-переходом пропускает ток только в одном направлении, т. е. прямом.
Стабилитрон имеет высокое легирование.	Диод с PN-переходом имеет низкий уровень легирования.
Обратный ток не влияет на стабилитрон.	Воздействие обратного тока на диод с PN-переходом за счет повреждения его переходов.
Пробой происходит при более низком напряжении в стабилитроне.	Пробой происходит при более высоком напряжении в диоде PN-перехода.
Зенеровский диод не подчиняется закону Ома.	Диод с PN-переходом подчиняется закону Ома.

Применение стабилитрона

Применение стабилитрона указано ниже:

• Он используется в качестве регулятора напряжения в электронных устройствах и электрических цепях.
• Также используется для защиты от перенапряжения.
• Также используется в цепи ограничения.

Обучение никогда не может быть веселым, но теперь оно может быть с помощью приложения Testbook. Вы можете изучать концепции физики без каких-либо проблем или проблем. Это приложение хорошо подходит для студентов, которые готовятся к национальным вступительным экзаменам. Просто скачайте приложение Testbook отсюда и начните свой новый путь к успеху вместе с нами. Он доступен как на iOS, так и на Android-версиях телефонов.

Часто задаваемые вопросы о стабилитронах

В.1 Для чего используется стабилитрон?

Ans.1 Стабилитрон в основном используется в качестве регулятора напряжения в электронных устройствах и электрических цепях.

В.2 Является ли Зенер диодом?

Отв.2 Да, стабилитрон тоже разновидность диода.

В.3. Работает ли стабилитрон при прямом смещении?

Ответ 3 Да, стабилитрон может работать в режиме прямого смещения, когда напряжение обратного смещения меньше напряжения пробоя, тогда он работает в режиме прямого смещения.
