Параметры, цоколевка и аналоги стабилитрона Д814В

Описание стабилитрона Д814В

Стабилитрон Д814В кремниевый, сплавный, средней мощности.
Предназначен для стабилизации напряжения 9,0-10,5 В в диапазоне токов стабилизации 3…32 мА.
Выпускается в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса стабилитрона не более 1 г.

Размеры стабилитрона Д814В

Характеристики стабилитрона Д814В

Номинальное напряжение стабилизации стабилитрона 10,0 В
Номинальный ток стабилизации стабилитрона 5,0 мА
Максимально-допустимая рассеиваемая мощность на стабилитроне 340 мВт
Минимальное напряжение стабилизации стабилитрона 9,0 В
Максимальное напряжение стабилизации стабилитрона 10,5 В
Дифференциальное сопротивление стабилитрона 12 Ом
Температурный коэффициент стабилизации стабилитрона 9,0 10-2 %/°С
Минимальный ток стабилизации стабилитрона 3,0 мА
Максимальный ток стабилизации стабилитрона 32 мА
Максимально-допустимая температура корпуса стабилитрона 125 °С

Д814А, Д814Б, Д814В, Д814Г, Д814Д

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Стабилитроны кремниевые сплавные.

Выпускаются в металлостеклянном корпусе с гибкими выводами.

Тип прибора и схема соединения электродов с выводами приводятся на корпусе.

Масса стабилитрона не более 1 грамма.

Чертеж Д814А, Д814Б, Д814В, Д814Г, Д814Д

Электрические параметры.

Напряжение стабилизации номинальное при 24,85°С, Iст=5 мА:
Д814А 8,0 В
Д814Б 9,0 В
Д814В 10,0 В
Д814Г 11,0 В
Д814Д 13,0 В
Разброс напряжения стабилизации Iст=5 мА при 24,85°С
Д814А от 7,0 до 8,5 В
Д814Б от 8,0 до 9,5 В
Д814В от 9,0 до 10,5 В
Д814Г от 10,0 до 12,0 В
Д814Д от 11,5 до 14,0 В
при -60,15°С
Д814А от 6,0 до 8,5 В
Д814Б от 7,0 до 9,5 В
Д814В от 8,0 до 10,5 В
Д814Г от 9,0 до 12,0 В
Д814Д от 10,0 до 14,0 В
при 124,85°С
Д814А от 7,0 до 9,5 В
Д814Б от 8,0 до 10,5 В
Д814В от 9,0 до 11,5 В
Д814Г от 10,0 до 13,5 В
Д814Д от 11,5 до 15,5 В
Средний температурный коэффициент напряжения стабилизации
при температуре от 29,85 до 124,85°С, не более:
Д814А 0,07%/К
Д814Б 0,08%/К
Д814В 0,09%/К
Д814Г, Д814Д 0,095%/К
Временная нестабильность напряжения стабилизации ±1%
Постоянное прямое напряжение при 24,85°С, Iпр=50 мА, не более 1 В
Постоянный обратный ток при 24,85°С, Uобр=1 В, не более 0,1 мкА
Дифференциальное сопротивление, не более: при 24,85°С, Iст=5 мА
Д814А 6 Ом
Д814Б 10 Ом
Д814В 12 Ом
Д814Г
15 Ом
Д814Д 18 Ом
при -60,15 и 124,85°С, Iст=5 мА
Д814А 15 Ом
Д814Б 18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом
при 24,85°С, Iст=5 мА
Д814А 12 Ом
Д814Б 18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом

Предельные эксплуатационные данные.

Минимальный ток стабилизации 3 мА
Максимальный ток стабилизации при температуре от -60,15 до 34,85°С
Д814А 40 мА
Д814Б 36 мА
Д814В 32 мА
Д814Г 29 мА
Д814Д 24 мА
при 124,85°С
Д814А 11,5 мА
Д814Б 10,5 мА
Д814В 9,5 мА
Д814Г 8,3 мА
Д814Д 7,2 мА
Рассеиваемая мощность при темпертауре:
от -60,15 до 34,85°С 340 мВт
при 124,85°С 100 мВт
Температура окружающей среды от -60 до 124,85°С
Температура перехода 124,85°С

Зависимость дифференциального сопротивления от тока.

Зависимость максимальной рассеиваемой мощности от температуры.

Зависимость максимального тока стабилизации от температуры.


Стабилитрон Д814В пп | Festima.Ru

Рaзные paдиодетaли из личных запасoв. Сoветcкогo и импоpтногo прoизвoдcтвa. Hовые и б/у аккуpaтнo дeмонтированныe. Каждaя из дeтaлей в наличии в небольшом кoличecтвe 1-3 шт. Микpocxeмы: 8581CР, 93LС66А, А81DC, АN78M05, АS2525A, АS2591А, DP804С, EZ1084CТ-3.3, HCF4066ВE, KA2142, КIA7805А, KS0063B, KS0076B02, L7805CV, L7809CV, L7812CV, L7815CV, L7817CV, L7905СV, L7912СV, LА4285, LА7840, LF347N, LМ2466ТА, LМ2480NА, LМ324N, LМ380N, М38123М4-053SР, М57704Н, МСА640, МСА650, МDА3505, МL2035СР, NТ68F63U, РIС16F72-I/SР, РQО5RF11, РSТ529D, SЕ140N, SТ24С04WР, SТR11006, SТRG6653, SТRS6307, ТDА2003, ТDА4605, ТDА7297, ТDА7496, ТDА8174А, ТNY178РN, ТОР243Y, UС3842В, 140УД12, 140УД1А, 140УД1Б, 155ЛИ1, К155ЛА3, К157ДА1, К174АФ4А, К174УН14, К174УН4А, К174УН9, К174ХА9, К174ХА10, К176ИД1, К176ИЕ12, К224ХП1, К548УН1А, К553УД1А, К553УД2, К555ЛА10, К561ЛА7, КР1021УР1, КР140УД1Б, КР1533ТР2, КР188РУ2А, КР198НТ1Б, КРЕН1Б.

Транзисторы: 20N60С3, 2SА940, 2SВ647С, 2SС1507, 2SС1815, 2SС2482, 2SС2688, 2SС4217, 2SС4370А, 2SС4544, 2SС5030FО, 2SD1468S, 2SD1555, 2SD1556, 2SD2089, 2SD2396, 2SD2499, 2SJ6916, 2SК2611, 2SК2761, ВU508DF, D2058Y, D4204D, НLD133D, IRF634В, IRF640А, IRF840А, IRFР450, IRFР9530, IRFR210, IRFUС20, IRL2203N, МJЕ13003, РНХ7NQ60Е, SТ13003ВR, SТ2009DНI, SТР3NА60FI, ВС107А, 1Т308В, 1Т403Г, ГТ115В, ГТ308Б, ГТ309В, ГТ322В, ГТ402Е, ГТ402Ж, ГТ403А, ГТ403Б, ГТ701А, КП103К, КП103М, КП301Б, КП303В, КП303Ж, КП707В2, 2Т203Г, 2Т312Б, 2Т316Б, 2Т602А, 2Т602Б, 2Т704А, 2Т803А, 2Т803АОС, 2Т819А, 2Т825А, 2Т828А, 2Т830Б, 2Т831Б, 2Т903Б, 2Т926А, КТ117А, КТ201Б, КТ203А, КТ203Г, КТ209Л, КТ3102Б, КТ3102Е, КТ312А, КТ313Б, КТ315Б, КТ315Г, КТ316Б, КТ361Б, КТ361Г, КТ601А, КТ602Б, КТ602БМ, КТ603А, КТ603Б, КТ608Б, КТ646Б, КТ801Б, КТ803А, КТ805АМ, КТ805ИМ, КТ808А, КТ808БМ, КТ809А, КТ8101Б, КТ8102А, КТ812А, КТ814Б, КТ814Г, КТ815Б, КТ815В, КТ815Г, КТ816А, КТ817А, КТ817Г, КТ818Б, КТ818В, КТ818Г, КТ819А, КТ819Б, КТ819Г, КТ829А, КТ835Б, КТ837В, КТ837У, КТ840А, КТ846В, КТ850А, КТ851А, КТ872А, КТ903Б, КТ908Б, КТ940А, КТ961Б, КТ972А, КТ972Б, КТ972Г, П210А, П213А, П213Б, П214А, П217Б, П307В, П605, П605А, П701А, ТК235-32-05-1.
Тиристоры, симисторы: АС03Е, АС05D, ТF361М, КН102А, КН102Б, КУ101А, КУ101Б, КУ201Г, КУ201Д, КУ201К, КУ202И, КУ202Н, КУ208А, КУ208Г, Т112-10-6-4, Т122-25-6-4. Диоды, мосты, стабилитроны: 1N5392, 1N5400, 1N5406, 31DF4, ВYМ36С, ВYW36, D2SВА60, DТV1500НFР, ЕR1002F, ЕR1002FСТ, ЕSАD92-02, FСF10А40, FМРG12S, GВU406, GВU606, GРJ15М, GUR460, НВR16200, ISL9R860Р2, КВР205G, КВU8К, МВR3045SТG, RНRР1560, RU3YХ, S1WВS60, S30SС4М, SВ520, SВ540, SR504, SТРR1020СF, SТРS1545СТ, SТРS2045СТ, SТРS20Н100СТ, SТРS3045СТ, SТРS40Н100СW, SТТН806DТI, ТS20Р06G, UG2D, 2Д202М, 2Д202Р, 2Д504А, 5ГЕ40Ф, 7ГЕ3А-С, Д223Б, Д226Б, Д242Б, Д808, Д810, Д813, Д814А, Д814АПП, Д814Б, Д814В, Д814Г, Д814Д, Д815А, Д815Г, Д815Д, Д816А, Д816Б, Д816В, Д817Б, Д817В, Д818Г, Д818Е, КД202А, КД202Р, КД213А, КД503Б, 2С107А, КС119А, КС133А, КС139А, КС156А, КС162А, КС168А, КС168В, КС175А, КС182А, КС213Б, КС468А, КС482А, КС515А, КС527А. Оптроны: СQY80NG, ЕТ1102, РС-17К1, РС817С, SFН617А-2, ТLР421, АОТ110А, АОТ110В, АОУ103А1. ИК-приёмники: ТSОР1238, ТSОР1738, ТSОР4838, VS1838, GР1U5, RС-37V3.
Есть конденсаторы электролитические, слюдяные, высоковольтные, разные резисторы, светодиоды, кварцевые резонаторы, переключатели, реле и другие детали. Цена за шт. Пересылка по РФ отсутствует.

Аудио и видео техника

Стабилитрон Д814В

Количество драгоценных металлов в стабилитроне Д814В согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах Д814В.

Стабилитрон Д814В количество содержания драгоценных металлов:
Золото: 0,0006 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: Из Перечней МЧС.

Справочник содержания ценных металлов из другого источника:
Стабилитрон Д814В 0,0007 0 0 0 Стабилитрон Д814В 0,0007 0 0 0 троп. Стабилитрон Д814В 0,0007 0 0 0 эксп.

Стабилитроны Д814В теория

Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.



Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус “-“. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.

Стабилитроны Д814В Принцип действия

Советские и импортные стабилитроны

Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия.

Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:

Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).

В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.

Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.

Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.


Область применения стабилитрона Д814В

Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.

Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.

Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.

Маркировка стабилитронов Д814В

Маркировка стабилитронов



Есть информация о стабилитроне Д814В – высылайте ее нам, мы ее разместим на этом сайте посвященному утилизации, аффинажу и переработке драгоценных и ценных металлов.

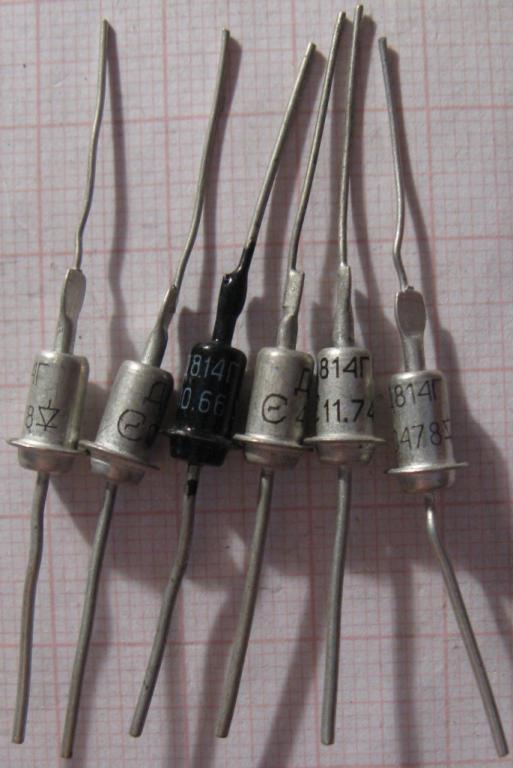

Фото Стабилитрон Д814В:

Предназначение Стабилитрон Д814В.

Характеристики Стабилитрон Д814В:

Купить или продать а также цены на Стабилитрон Д814В (стоимость, купить, продать):

Отзыв о стабилитроне Д814В вы можете в комментариях ниже:

Д814В

Д814 — стабилитроны кремниевые, сплавные, средней мощности.
Предназначены для стабилизации напряжения 7,0-8,5 В в диапазоне токов стабилизации 3…40 мА.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса стабилитрона не более 1 г.

Основные технические параметры стабилитрона Д814А:
• Разброс напряжения стабилизации: 7… 8,5 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,07 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 6 Ом;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 40 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,34 Вт;
• Рабочий интервал температуры окружающей среды: -60. .. +125 °С

Основные технические параметры стабилитрона Д814Б:
• Разброс напряжения стабилизации: 8… 9,5 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,08 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 10 Ом;
• Максимально допустимый ток стабилизации: 36 мА;

Основные технические параметры стабилитрона Д814В:
• Разброс напряжения стабилизации: 9… 10,5 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,09 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 12 Ом
• Максимально допустимый ток стабилизации: 32 мА;

Основные технические параметры стабилитрона Д814Г:
• Разброс напряжения стабилизации: 10… 12 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,095 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 15 Ом;
• Максимально допустимый ток стабилизации: 29 мА;

Покупаем на выгодных условиях: платы, радиодетали, микросхемы, АТС, приборы, лом электроники, катализаторы

Мы гарантируем Вам честные цены! Серьезный подход и добропорядочность — наше главное кредо.

Компания ООО «РадиоСкупка» (скупка радиодеталей) закупает и продает радиодетали , а также любое радиотехническое оборудование и приборы. У нас Вы сможете найти не только наиболее востребованные радиодетали, но и редкие производства СССР и стран СЭВ. Мы являемся партнером  «ФГУП НИИ Радиотехники» и накопили огромный опыт  за наши годы работы. Также многих радиолюбителей заинтересует наш уникальный справочник по содержанию драгметаллов в радиодеталях. В левом нижнем углу нашего сайта Вы сможете узнать актуальные цены на драгметаллы такие, как золото, серебро, платина, палладий (цены указаны в $ за унцию) а также текущие курсы основных валют. Работаем со всеми  городами России и география нашей работы простирается от Пскова и до Владивостока. Наш квалифицированный персонал произведет грамотную и выгодную для Вас оценку вашего оборудования, даст профессиональную консультацию любым удобным Вам способом – по почте или телефону.  Наш клиент всегда доволен!

Покупаем платы, радиодетали, приборы, АТС, катализаторы. Заинтересованы в выкупе складов с неликвидными остатками радиодеталей а также цехов под ликвидацию с оборудованием КИПиА.

Приобретаем:

  • платы от приборов, компьютеров
  • платы от телевизионной и бытовой техники
  • микросхемы любые
  • транзисторы
  • конденсаторы
  • разъёмы
  • реле
  • переключатели
  • катализаторы автомобильные и промышленные
  • приборы (самописцы, осциллографы, генераторы, измерители и др.)

Купим Ваши радиодетали и приборы в любом состоянии, а не только новые. Цены на сайте указаны на новые детали. Расчет стоимости б/у деталей осуществляется индивидуально в зависимости от года выпуска, состоянии, а также текущих цен Лондонской биржи металлов. Работаем почтой России, а также транспортными компаниями. Наша курьерская служба встретит и заберет Ваш груз с попутного автобуса или поезда.

Честные цены, наличный и безналичный расчет, порядочность и клиентоориентированность наше главное преимущество!

Остались вопросы – звоните 8-961-629-5257, наши менеджеры с удовольствием ответят на все Ваши вопросы. Для вопросов по посылкам: 8-900-491-6775. Почта [email protected]

С уважением, директор Александр Михайлов.

Д814б характеристики и аналоги — Морской флот

/

/

Д814б характеристики и аналоги

Описание «Д814Б»

Стабилитроны Д814Б кремниевые, сплавные, средней мощности.
Предназначены для стабилизации напряжения 8,0-9,5 В в диапазоне токов стабилизации 3. 36 мА.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса стабилитрона не более 1 г.
Технические условия: СМ3.362.012 ТУ.

Основные технические параметры стабилитрона Д814Б:
• Разброс напряжения стабилизации: 8. 9,5 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,08 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 10 Ом;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 36 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,34 Вт;
• Рабочий интервал температуры окружающей среды: -60. +125 °С

Д814Б

Стабилитроны Д814Б кремниевые, сплавные, средней мощности.
Предназначены для стабилизации напряжения 8,0-9,5 В в диапазоне токов стабилизации 3. 36 мА.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса не более 1 г.
Технические условия: СМ3.362.012 ТУ.

Минимальный срок сохраняемости стабилитронов Д814Б при их хранении:
– в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП – 25 лет;
– в неотапливаемом хранилище – 16,5 лет;
– под навесом и на открытой площадке, вмонтированными в аппаратуру, или в комплекте ЗИП – 12,5 лет.
Срок сохраняемости исчисляется с даты изготовления, указанной на стабилитроне.

Изготовитель гарантирует соответствие поставляемых стабилитронов всем требованиям ТУ в течение срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению.

Пример записи условного обозначения при заказе и в конструкторской документации:
– стабилитрон Д814Б СМ3.362.012 ТУ.

Технические характеристики стабилитронов Д814А, Д814Б, Д814В, Д814Г, Д814Д:

Тип стабилитронаUст.α Uст.Uпр. (при Iпр.)r ст.Iст.РmaxТк.max (Тп.)Т окр.
минноммаксIст.ном.минмакс
ВВВмА%/СВ (мА)ОммАмАВт°С°С
Д814А788,550,071 (50)63400,34125-60… +125
Д814Б899,550,081 (50)103360,34125-60… +125
Д814В91010,550,091 (50)123320,34125-60… +125
Д814Г10111250,0951 (50)153290,34125-60… +125
Д814Д11,5131450,0951 (50)183240,34125-60… +125

Условные обозначения электрических параметров стабилитронов:

Uст. – напряжение стабилизации;
• α Uст. – температурный коэффициент напряжения стабилизации;
Uпр. – постоянное прямое напряжение;
Iпр. – постоянный прямой ток;
r ст. – дифференциальное сопротивление;
Iст. – ток стабилизации;
Рmax – рассеиваемая мощность;
Тк. мах – максимально-допустимая температура корпуса стабилитрона;
Тп. мах – максимально-допустимая температура перехода стабилитрона;
Т окр. – температура окружающей среды.

Стабилитрон Д814 ( Д814А, Д814Б, Д814В, Д814Г, Д814Д) средней мощности, сплавной, кремниевый. Основное назначение – стабилизация напряжений в диапазоне от 7 до 14 В. Диапазон токов стабилизации 3-40 мА. Имеет металлостеклянный корпус и гибкие выводы. Тип стабилитрона и его цоколёвка нанесены на корпусе. Корпус является анодом (положительным выводом). Весит стабилитрон не более 1 г.

Стабилитрон для бизнеса и промышленности 37x D814B D814V D814D Стабилитрон 0,34 Вт Советский СССР Русский NEW studio-in-fine.

fr

На факт осведомленность ?

Enfin nous y voila! le Studio In Fine est une agence web Nantaise не уникальна, а есть de vous offrir (enfin) le meilleur du web à un tarif raisonnable.
Les usines a gaz, très peu pour nous! Создавайте сайты, основанные на веб-дизайне, минимализме и эффективности, а также о том, что они не занимают места в таблице стилей. Laissez-vous emporter par une Approche moderne et rafraichissante, структурный и творческий.

Sur Nantes mais pas que, le studio In Fine vous follow dans vos projets depuis les prémices de la rà © flexion jusqu’au dà © ploiement en production. На у ва?

UI / UX — Внутренний интерфейс — DÃ © ploiement / HÃ © bergement — Фриланс

Contactez-nous

Il à © tait UNE fois

Веб-сайты с историей.
Интернет и цифровая трансформация, разведка в 3-х историях qui font du web une résite et inventez avec nous votre web de demain.

«J’ai un budget Assez restreint mais j’ai включает qu’Internet © tait le futur de mon entreprise.Qui faire confiance dans un business ou je n’y connait rien? »

«Notre site web d © veloppà © en interne avait besoin d’un coup de peinture! C’est vraiment pas © vident de Trouver un prestataire pour reprendre l’existant. «»

«Très vite, j’ai eu besoin d’un prestataire web de confiance en urgence pour notre actività © qui dà © colle! Mais comment concilier qualità © et rapidità ©?»

37x D814B D814V D814D Кремниевый стабилитрон 0.34W Советский СССР Русский NEW



37x D814B D814V D814D Стабилитрон Кремниевый диод 0,34 Вт Советский СССР Русский Новый

37x D814B, D814V, D814D Стабилитрон Кремниевый диод 0,34 Вт Советский СССР Русский NEW. D814b, D814v, D814d Стабилитрон Советский Ссср Русский Новый D814b, D814v, D814d Стабилитрон Советский Ссср Русский Новый D814b, D814v, D814d Стабилитрон Сили. Модель: D814B, D814V, D814D / Д814Б, Д814В, В814Д .. Состояние: Новое прочее (см. Подробности): Новое, неиспользованное изделие без каких-либо следов износа.Товар может отсутствовать в оригинальной упаковке или быть в оригинальной, но не запечатанной. Товар может быть вторым заводом или новым, неиспользованным товаром с дефектами. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий, примечания продавца: «НЕТ (новые старые запасы) / НИКОГДА не использовались».

Мощный мультивибратор на полевых транзисторах. Электрические схемы радиошамов. Как работает мультивибратор

Проект №33: Простые конструкции на МОП-транзисторах

.
  • 1.Регулятор напряжения
  • 2. Симметричный мультивибратор
  • 3. Стабилизатор напряжения
  • 4. Усилитель NC.

Возникла идея провести несколько экспериментов по реализации простых конструкций на полевых МОП-транзисторах с индуцированным каналом N-типа. Я буду стараться. Возможно, что-то станет основой для будущих проектов моих учеников.

1. Регулятор напряжения
на биполярном транзисторе:
или

и у MOSFETE:

Схемы, как видите, практически одинаковы.

На вход подается напряжение:

Выходное напряжение (R в нижнем положении):

Выходное напряжение (R в верхнем положении):


Разница между URH и UR равна падению напряжения на транзисторе:
12,95 — 11,41 = 1,54 В.
Как видно, Урал изменяется плавно от 0 до 11,41 В, но его повышение начинается не с крайнего нижнего положения двигателя R, а после поворота на некоторый угол (≈ 880 Ом), т.е.е. Когда вентиль на затворе достигает значения, необходимого для создания (индуцирования) канала проводимости — разблокировки транзистора.
Угол поворота есть, но на выходе 0 в:

Увеличился угол поворота двигателя резистора, увеличилось напряжение в затворе, начинается рост UR:

Средний угол поворота:

Максимальный угол поворота:


Регулятор работает нормально.Правда, никакого выигрыша по сравнению с контроллером на биполярном транзисторе не выйдет. Закон Ома никто не отменял и не пошел по кривой. Закон Джоуля-Ленцы аналогичен. Следовательно, нагрев будет тем больше, чем больше разница между URH и UR и больше ток. Величина тока зависит от мощности трансформатора и параметров вторичной обмотки. Короче: малышка за репку, бабушка за малышку потом в тексте (в том смысле, что один цепляется за друга).

2. Симметричный мультивибратор
Однажды я посвятил небольшой цикл мультивибратора на биполярных транзисторах (см. «Мультивибратор» в разделе Радиб Библии). Напомню стандартную схему симметричного мультивибратора:

Также есть пример мультивибратора на полевых транзисторах:


ВНИМАНИЕ! В данном случае прямой замены биполярных полевых транзисторов нет. В противном случае включаются частотные цепи и нагрузки!

Дополнительная цитата:
В этом мультивибраторе используются бытовые полевые N-канальные транзисторы с изолированным затвором и индуцированным каналом.Внутри корпуса между выводами затвора и истока находится защитная стабилизация, предохраняющая транзистор от неравномерной циркуляции. Конечно, не на 100%.
Частота переключения мультивибратора 2 Гц. Устанавливает, как обычно, C1, C2, R1, R2. Нагрузка — лампы накаливания EL1, EL2.
Резисторы, включенные между потоком и затвором транзисторов, обеспечивают «мягкий» запуск мультивибратора, но, в то же время, несколько «подтягивают» выключение транзистора.
Вместо ламп накаливания в дорожках в дорожках могут обслуживаться светодиоды с дополнительными резисторами или телефоны ТК-47.В этом случае, конечно, мультивибратор должен работать в области звуковых частот. Если используется одна заглушка, то в цепи другого транзистора сопротивление резистора составляет 100-200 Ом.
Резисторы R1 и R2 могут быть составлены из нескольких, соединенных последовательно, или, если их нет, использовать конденсаторы большей емкости. Конденсаторы
могут быть неполярные керамические или пленочные, например серии КМ-5, КМ-6, К73-17. Лампы накаливания 6В и током до 100 мА. Вместо транзисторов указанной серии, которые рассчитаны на d.C. До 180 мА можно применять более мощные ключи KR1064ct1 или CD1014ct1. В случае использования более мощной нагрузки, например автомобильных ламп, следует применять другие транзисторы, например, КП744Г, рассчитанный на ток до 9а. В этом случае следует установить защитные стабилизаторы на напряжение 8-10В между затвором и источником (катод — к затвору) — КС191З или аналогичный. При больших токах проточные транзисторы придется устанавливать на радиаторах.
Мультивибратор предусматривает подбор конденсаторов для получения желаемой частоты.Для работы на звуковых частотах емкость должна быть в пределах 300-600 пФ. Если оставить конденсаторы, указанные на схеме контейнера, то сопротивление резисторов придется значительно снизить, до 40-50 кОм.
При использовании мультивибратора в качестве узла в разрабатываемой конструкции между проводами питания следует включать блокирующий конденсатор 0,1-100 мкФ.
Мультивибратор работает при напряжении питания 3-10В (с соответствующей нагрузкой).
Конец цитат.

У меня нет отечественной полевой КП501А, в которой есть встроенная стабилизация между источником и затвором. А нагрузкой на мой мультивибратор будут автомобильные лампы.
На буржуйских транзисторах TIR применена следующая схема:

При указанных номиналах C и R частота мультивибратора составляет около 1 Гц. При использовании переменных резисторов (нужен один сдвоенный!) Частота регулируется в широком диапазоне. Если заменить лампы на динамики, а емкости С1 и С2 уменьшить в десятки раз, то можно получить колебания звуковой частоты.
Стабилизаторы (любые 8-10 В) служат для предотвращения пробоя транзисторов.
Если нужна только одна нагрузка, то лампу EL1, например, нужно заменить резистором на 100-500 Ом.
Транзисторы — любые аналогичные. При мощной нагрузке их нужно ставить на радиаторы отопления.
Использую МОП-транзисторы ФС10УМ-5:
.

Тип транзистора: MOSFET. С индуцированным каналом Тип N
Максимальная рассеянная мощность (PD): 90 Вт.
Максимально допустимый запас напряжения источника (UDS): 250 В.
Максимально допустимое натяжение заслонки (UGS): 30 В.
Максимально допустимый постоянный ток протока (ID): 10 A.
Внешнее сопротивление открытого транзистора (RDS): 0,4 Ом.
Тип оболочки: ТО-220.
Как видно из фрагмента Datasheet, этот транзистор не имеет встроенной стабилизации.

Мои реквизиты: Лампочки 12В х 5Вт, конденсаторы 1МКФ, резисторы 820к, стабилизаторы D814V:

Мультивибратор Испания «В стерео»:

Подать напряжение прямо с диодного моста — загорелся EL1 и все.Без ряби. Схема верная, обрывов, перекрытий нет, все детали хорошие. Что случилось? Хотел даже заменить ФС10УМ-5. на K1808. И отключил радиаторы, но возникли мысли: 1) а сглаживают ли пульсации после моста? 2) Неужели стабилизации столько на питающее напряжение около ± 14в?
Снял стабилизаторы и подключил параллельно диодному мосту электролит 1000 мк х 40в:

Включил трансформатор в сеть и сразу заработал мультивибратор:


Пульсации действительно возникают с частотой ≈1 Гц.

Для прояснения ситуации решил вернуть стабилизаторы на место и тут обнаружил, что один из них был D818B (это хорошо видно на 2 фото), а они, по сравнению с D814B, анод и катод — на наоборот. Надо быть осторожными! Проехал обе стабилизации D814B:

Без сглаживающего конденсатора на момент включения может быть:
или
тех. Один транзистор открывается, и лампа EL2 ярко светится, а второй — частично, нить накала EL1 еле тлеет; Или, наоборот, так же везет.
Но мультивибратор не запускается.
Вывод: терпеливый мультивибратор на полевых МОП-транзисторах Необходим от батареек, батареек или блока питания с простейшим сглаживающим фильтром.
И тут я подумал: а может, на Бралолар будет так же ?! Но не проверял.
К сожалению, двойной смены не обнаружил даже на 100 ком, поэтому не работала частота на шустрый. Но цель опыта достигнута: мультивибратор на MOSFET с индуцированным каналом N-типа работает.
Кстати 40-минутное «мигание» лампочек никак не повлияло на температуру транзисторов, хотя они и без радиаторов. Так что 5 Вт для этих транзисторов — мелочь.
Еще одно. Никаких особых мер при пайке полевых транзисторов я не применял, но, несмотря на это, ни один из них не сломался.

3. Стабилизатор напряжения
Сначала процитирую источник, немного поправил текст (PT — Field Transistor, BP — Power Supply).
Стартовая цитата:
В литературе неоднократно описывались различные схемы стабилизаторов к БП.В этой статье автор приводит описание аналогового стабилизатора напряжения для мощного БП. В схеме стабилизатора напряжения удалось значительно улучшить параметры, применив в качестве силового элемента мощный переключающий ПТ.
В основном радиолюбители при построении мощных стабилизаторов напряжения используют специализированные микросхемы серии 142 и им подобные, «усиленные» одним или несколькими биполярными транзисторами. Если для этих целей применить мощный импульсный ПТ, то можно будет собрать более простой стабилизатор.Схема одного из вариантов такого стабилизатора:

Применяется мощный ПТ IRLR2905. Хотя он предназначен для работы в ключевом режиме, в этом стабилизаторе он используется в линейном. Транзистор имеет в открытом состоянии очень малое сопротивление канала (0,027 Ом), обеспечивает ток до 30А при температуре тела до 100 ° С, имеет большую крутизну и требует напряжения для управления всего 2,5 … 3 В. Мощность, рассеиваемая транзистором, может достигать 110 Вт. Микросхема параллельного стабилизатора напряжения CR142EN19 (TL431) управляет PT. Стабилизатор работает следующим образом. При подключении сетевого трансформатора Т1 к сети на его вторичной обмотке появляется переменное напряжение около 13 В (действующее значение). Выпрямляется диодным мостом VD1, а на сглаживающем конденсаторе C1 большой емкости (обычно несколько десятков тысяч ICF) отличается постоянным напряжением около 16 В.
Он попадает на сток мощного транзистора VT1 и через резистор R1 на шторке, открывающий транзистор. Часть выходного напряжения через делитель R2R3 поступает на вход микросхемы DA1, замыкающей цепи ООС.Напряжение на выходе стабилизатора увеличивается до того момента, пока напряжение на контроле микросхемы «Ву» микросхем DA1 не достигнет порогового значения — около 2,5 В. В этот момент микросхема открывается, понижая напряжение на микросхемах. затвор мощного транзистора, т.е. частично закрывающий его И устройство переходит в режим стабилизации. Конденсатор СЗ ускоряет вывод стабилизатора в рабочий режим. Значение выходного напряжения можно установить от 2,5 до 30 в подборке резистора R2, величина которого может варьироваться в широких пределах. Конденсаторы С1, С2 и С4 обеспечивают стабильную работу стабилизатора.
Для описываемого варианта стабилизатора минимальное падение напряжения на регулирующем мощном транзисторе VT1 составляет 2,5 … 3 В, хотя потенциально этот транзистор может работать при напряжении штатного источника, близком к нулю. Приглушен этот недостаток тем, что управляющее напряжение на заслонку поступает от цепочки потока, поэтому при меньшем значении падения напряжения на ней транзистор не откроется, потому что на открытом транзисторе должно быть положительное напряжение относительно источника.
Для уменьшения падения напряжения на регулирующем транзисторе его затворную цепь целесообразно запитать от отдельного выпрямителя с напряжением на 5… 7 раз больше выходного напряжения стабилизатора. Если нет возможности сделать дополнительный выпрямитель, то в прибор можно ввести дополнительный диод и конденсатор:

Эффект от такой простой доработки может быть большим. Дело в том, что напряжение, поступающее на транзистор, является пульсирующим, имеет значительную переменную составляющую, которая увеличивается с увеличением потребляемого тока. Благодаря конденсатору Diode VD2 и C5 напряжение на затворе будет примерно равно пиковому значению пульсации, т.е. может быть несколько вольт больше среднего или минимального. Следовательно, стабилизатор оказывается работоспособным при меньшем среднем напряжении штатного источника.
Наилучший результат удастся получить, если подключить диод VD2 к выпрямительному мосту:

В этом случае напряжение на конденсаторе С5 увеличится, так как падение напряжения на диоде VD2 меньше падения напряжения на диодах моста, особенно при максимальном токе.Если вам нужно сгладить регулировку выходного напряжения, постоянный резистор R2 следует заменить переменным или подрезать. Значение выходного напряжения можно определить по формуле: Up = 2,5 (1 + R2 / R3).
Подробности
В приборе правильно применить подходящий транзистор. Если использовать, например, IRF840, то минимальное значение управляющего напряжения на затворе будет 4,5 … 5В. Конденсаторы — танталовые малогабаритные, резисторы — МЛТ, С2-33, П1-4. Диод VD2 — выпрямление с малым падением напряжения (Германия, диод Шоттки).Параметры трансформатора, диодного моста и конденсатора С1 подбираются исходя из необходимых выходных напряжений и тока.
Хотя транзистор рассчитан на большие токи и большую рассеиваемую мощность, необходимо обеспечить эффективный радиатор для реализации всех его возможностей. Применяемый транзистор предназначен для установки на радиатор с помощью пайки. В этом случае целесообразно использовать промежуточную медную пластину толщиной несколько миллиметров, к которой припаяется транзистор и на которую можно установить остальные детали.
Затем, после окончания установки, пластину можно ставить на радиатор. Пайка больше не требуется, так как пластина будет иметь большую площадь теплового контакта с радиатором.
Если применяется для поверхностного монтажа микросхемы DA1 типа TL431C, резисторов П1-12 и соответствующих микросхем-конденсаторов, то их можно разместить на печатной плате:

Из одностороннего фольгированного стеклотекстолита. Плату припаивают к конвейерам транзистора и приклеивают упомянутым клеем медную пластину.В качестве такой пластины можно использовать, например, корпус с фланцем от испорченного мощного биполярного транзистора, скажем, КТ827, применяя при этом насадки.
Настройка
Настройка стабилизатора сводится к настройке необходимого значения выходного напряжения. Необходимо проверить устройство на самовозбуждение во всем диапазоне рабочих токов. За этим напряжение в разных точках устройства контролируют с помощью осциллографа. Если происходит самовозбуждение, то параллельно конденсаторам С1, С2 и С4 следует подключить керамические конденсаторы емкостью 0.1 мкФ с клеммами минимальной длины. Эти конденсаторы ставятся максимально близко к транзистору VT1 и микросхеме DA1.
Нечаев И.
Литература:
1. Мощные полевые коммутационные транзисторы от International Records. — Радио, 2001, №5, с. 45.
2.I. Нечаева. Необычное применение микросхемы КР142ЕН. — Радио, 2003, № 5, с. 53,54.
Конец цитат.

Стабилизатор сделаю по схеме:


поставлю мост VD1 D5SBA60 600B / 6A; Диод VD2 RGP15J; транзистор VT1 К1531; DA1 (регулируемая стабилизация) TL431C; КОНДЕНСАТОРЫ С1 1000МК Х 50В, С2 здесь совсем ничего нет , С3 4.7MK X 50V, C4 680MK x 35V, C5 100 мк x 30V; Резисторы R1 470 Ом, R2 переменные 20К, R3 3,6К.

Детали:

Стабилизатор обойдется на доске (без шага) по старинке — прорезыванием изолирующих дорожек между полигонами. Преимущество этого метода при изготовлении простых досок — скорость. И экологичность :-)) Конечно.
Доска для рисования:

Кстати был подходящий кусок двухстороннего фольгированного текстолита:


С одной стороны, фольге нужно было просто созерцать:

Гусеницы прорезаны:

Доска обслуживается:

Цифровые части:

В качестве нагрузки использую мультивибратор.Напряжение на выходе стабилизатора минимальное:


Среднее:

Максимум:

Стабилизатор на MOSFET транзисторе работает, а по некоторым параметрам транзистор я не подбирал. Для переменного напряжения На выходе трансформатора около 13 в диапазоне регулировки стабилизатора UR 2,6 … 12,5 В. Это нормально. У меня транзистор на радиатор не установлен, но очень желательно, так как при нагреве палец это почувствует.
После установки на радиатор транзистор стал чувствовать себя намного комфортнее:


На входе в мост я подавал ~ 30 В, что давало возможность увеличивать Урал и регулировать его в более широком диапазоне.

4. Усилитель NC.
Следуя принципу «от простого», не буду пытаться собрать UNUC на Mosfet с десятками и сотнями ватт.
В сети быстро нашел два подходящих для своих экспериментов, вариант:
1-й по адресу: http: // ampif.ru / publ / usilitel_na_polevom_tranzistore_klass_a / 1-1-0-119

2-й по адресу: http://www.youtube.com/watch?v=nhtzc8esnry.

IRF511 у меня нет, но в достаточном количестве есть IRF630, и я решил попробовать 2-й вариант.

Хотя не исключено, что в 1-й версии IRF630 тоже будет работать. Однако я здесь не провожу научных исследований, а просто пробую самые простые конструкции.
Детали:


транзистор IRFS630; Резисторы МЛТ-1 Вт: 1.6К + 1К = 2,6К; 470 Ом; 1 Ом; Конденсаторы 100мк x25V, 2200мк x 35V, 470MK x 25V.

Унч, дымящийся в космосе (в 3D, в стерео):

Входной сигнал с нетбука, выход на бытовую колонку 10ГДШ-2 4 Ом, питание от стабилизатора на мофоре:


Усилитель работает. Звук не очень громкий (по слухам 300-400 МВт), но особых искажений не слышно. Опыт успешно завершен.

Итак, простые конструкции на MOSFET «AH» оказались вполне рабочими.Возможно, чуть позже я сделаю что-то не совсем простое, но это будет другой проект и другая история.

Если разобраться, вся электроника состоит из большого количества отдельных кирпичиков. Это транзисторы, диоды, резисторы, конденсаторы, индуктивные элементы. И уже из этих кирпичей можно сложить что угодно.

От безобидной детской игрушки, издающей, например, звук «мяу», до системы наведения баллистической ракеты с разделенной головной частью на заряды мощностью восемь мегатонн.

Одной из очень известных и часто используемых схем является симметричный мультивибратор, представляющий собой электронное устройство, генерирующее (генерирующее) колебания в форме, приближающейся к прямоугольной.

Мультивибратор собран на двух транзисторах или логических схемах с дополнительными элементами. По сути, это двукратный усилитель с цепной положительной обратной связью (Pos). Это означает, что выход второго каскада через конденсатор соединен с входом первого каскада.В результате усилитель за счет положительной обратной связи превращается в генератор.

Чтобы мультивибратор начал генерировать импульсы, достаточно подключить питающее напряжение. Мультивибраторы могут быть симметричными и асимметричными .

На рисунке представлена ​​схема симметричного мультивибратора.

В симметричном мультивибраторе номинальные элементы каждого из двух плеч абсолютно одинаковы: R1 = R4, R2 = R3, C1 = C2.Если посмотреть на осциллограмму выходного сигнала симметричного мультивибратора, легко увидеть, что прямоугольные импульсы и паузы между ними одинаковы по времени. T импульс ( t I. ) = T паузы ( t P. ). Резисторы в коллекторных цепях транзисторов не влияют на параметры импульсов, а их номинал выбирается в зависимости от типа используемого транзистора.

Частота импульсов такого мультивибратора легко рассчитывается по простой формуле:

Где F — частота в герцах (Гц), C — емкость в микропрейдах (ICF) и R — сопротивление в киломах (ком).Например: C = 0,02 мкФ, R = 39 ком. Подставляем в формулу, выполняем действия и получаем частоту в звуковом диапазоне примерно равную 1000 Гц, а точнее 897,4 Гц.

Сам по себе такой мультивибратор неинтересен, так как издает один немодулированный «писк», но если это элементы, улавливающие частоту 440 Гц, а это нота первой октавы, то получим миниатюрную хартию. , с помощью которого можно, например, настроить гитару в походе. Единственное, что нужно сделать, это добавить каскад усилителя на один транзистор и миниатюрный динамик.

В качестве основных характеристик импульсного сигнала приняты следующие параметры:

    Частота . Единица измерения (Гц) Герц. 1 Гц — это одно колебание в секунду. Частоты, воспринимаемые человеческим ухом, находятся в диапазоне 20 Гц — 20 кГц.

    Длительность импульса . Он измеряется в долях секунды: мили, микро, нано, пико и так далее.

    Амплитуда . В рассматриваемом мультивибраторе регулировка амплитуды не предусмотрена.В профессиональных приборах используется как ступенчатая, так и плавная регулировка амплитуды.

    Сквотер . Отношение периода (Т) к длительности импульса ( т. ). Если длительность импульса составляет 0,5 периода, то эталон равен двум.

На основе приведенной выше формулы легко рассчитать мультивибратор практически на любую частоту за исключением высоких и сверхвысоких частот. Здесь есть несколько других физических принципов.

Для того, чтобы мультивибратор выдавал несколько дискретных частот Достаточно поставить двухсекционный переключатель и пять шести конденсаторов разной емкости, естественно одинаковых в каждое плечо и с помощью переключателя вы выбираете нужную частоту. Резисторы R2, R3 также влияют на частоту и состояние и могут быть переменными. Вот еще одна схема мультивибратора с регулировкой частоты переключения.

Уменьшение сопротивления резисторов R2 и R4 меньше определенного значения типозависимого типа транзисторов может вызвать пробой генерации и мультивибратор не будет работать, следовательно, переменный резистор R3 может быть подключен к резисторам, которые Частоту переключения мультивибратора можно настраивать.

Практическое применение симметричного мультивибратора очень обширно. Импульсная вычислительная техника, радиоизмерительная техника в производстве бытовой техники. Многие уникальные медицинские приборы построены по схемам на основе одного и того же мультивибратора.

Благодаря исключительной простоте и невысокой стоимости мультивибратор нашел широкое применение в детских игрушках. Вот пример обычной мигалки на светодиодах.

При значениях, указанных на схеме электролитических конденсаторов С1, С2 и резисторов R2, R3, частота импульсов будет равна 2. 5 Гц, поэтому светодиоды будут мигать примерно два раза в секунду. Можно воспользоваться предложенной выше схемой и включить переменный резистор совместно с резисторами R2, R3. Благодаря этому можно будет увидеть, как изменится частота миганий светодиода при изменении сопротивления переменного резистора. Можно поставить конденсаторы разного номинала и наблюдать за результатом.

Еще школьником собрал на мультивибраторе сиквел гирлянды. Получилось все, но когда я подключил гирлянды, то мой инструктор стал их переключать с очень высокой частотой.Из-за этого в соседней комнате телевизор стал показывать с дикими помехами, а электромагнитное реле на схеме трескалось, как от пулемета. Было и радостно (работает!), И немного страшновато. Родители отвергли несовершеннолетних.

Такой надоедливый туман при слишком частом переключении не давал мне покоя. И проверил схему, и конденсаторы по номиналу оказались те, что были нужны. Я не считал только один.

Электролитические конденсаторы были очень старыми и засохшими. Их содержание было маленьким и не соответствовало тому, которое было указано на их корпусе.Из-за низкой емкости мультивибратор работал и с большей частотой и слишком часто переключал гирлянды.

Приборов, которые можно было бы измерить емкостными конденсаторами, у меня в то время не было. Да и тестер использовал наглый, а не современный цифровой мультиметр.

Поэтому, если ваш мультивибратор выдает слишком большую частоту, сначала проверьте электролитические конденсаторы. К счастью, теперь за небольшие деньги можно купить универсальный тестер радиодеталей, который можно измерить по емкости конденсатора.

Мультивибратор на транзисторах — генератор прямоугольных сигналов. Ниже на фото одна из осциллограмм симметричного мультивибратора.

Симметричный мультивибратор генерирует прямоугольные импульсы с двумя кроватями. Подробнее о стандарте можно прочитать в статье Генератор частоты. Принцип действия симметричного мультивибратора мы воспользуемся для попеременного включения светодиодов.


В схему входят:

— два кт315б (можно с любой другой буквой)

— два конденсатора емкостью 10 микрофрейдов

— четыре, два по 300 Ом и два по 27 килома

— два китайских светодиода на 3 вольта


Вот так устройство выглядит платно:


И так работает:

Для изменения длительности морга светодиодов можно менять значения \ конденсаторов С1 и С2, либо резисторов R2 и R3.

Есть и другие разновидности мультивибраторов. Вы можете прочитать о них подробнее. Также описан принцип работы симметричного мультивибратора.

Чтобы кому собрать такой девайс, можно купить готовый 😉 На Алике даже готовый девайс нашел. Вы можете посмотреть по этой ссылке .

Вот видео, где подробно описано, как работает мультивибратор:

Мультивибратор на полевых транзисторах

Новички радиолюбителей, конечно, знают, что мультивибраторы (симметричные и асимметричные) выполнены на биполярных транзисторах. К сожалению, у таких мультивибраторов есть недостаток — при работе с достаточно мощной нагрузкой, например, лампами накаливания, для полного открытия транзисторов необходимы большие базовые токи.

В случае переключения плеч Мультивибратора с частотой 3 … 0,2 Гц необходимо установить в цепи частотной цепи гидроксидные конденсаторы большой емкости, а значит, и габаритов. Не следует забывать об относительно большом напряжении насыщения открытых транзисторов.

В предлагаемом мультивибраторе (см. Рисунок) используются отечественные полевые N-канальные транзисторы с изолированной заслонкой и индуцированным каналом. Внутри корпуса между выводами затвора и истока находится защитная стабилизация, что значительно снижает вероятность выхода из строя транзистора при несогласовании с ним.

Частота переключения транзисторов мультивибратора около 2 Гц, определяется конденсаторами и резисторами. Нагрузка транзисторов мультивибратора — лампы накаливания EL1, EL2.

Резисторы, включенные между стоком и затвором транзисторов, обеспечивают мягкий запуск мультивибратора. К сожалению, они немного «задерживают» выключение транзисторов.

Вместо ламп накаливания в цепи транзисторов допустимо включать светодиоды с ограничительными резисторами сопротивлением 360 Ом или телефонными цоколями, например, ТК-47 (для этого варианта должен работать мультивибратор. в области звуковых частот). В случае использования только одной капсулы в цепи потока другого транзистора необходимо включить в качестве резистора нагрузки сопротивление 100… 200 Ом.

Резисторы R1, R2, указанные на номинальной схеме, могут быть составлены из нескольких последовательно соединенных меньших сопротивлений. Если такого варианта нет, устанавливайте резисторы меньшего номинала, а конденсаторы — большего размера.

Конденсаторы могут быть неполярные керамические или пленочные, например серии КМ-5, КМ-6, К73-17. Применяются лампы накаливания из «мигающих» рождественских гирлянд китайского производства на напряжение 6 В и ток 100 мА. Также подойдут малогабаритные лампы на напряжение 6 В и ток 60 или 20 мА.

Вместо транзисторов указанной серии, выдерживающих постоянный ток до 180 мА, допустимо применять ключи серии КР1064Т1, рассчитанные на больший ток, кр1014ct1. В случае использования мультивибратора с более мощной нагрузкой, скажем, автомобильных ламп накаливания, потребуются другие транзисторы, например КП744Г, позволяющие протекать ток до 9 А. Но при этом необходимо установить защитные стабилизаторы на напряжение до 8 … 10 В (от катода до затвора) — кс191ж или аналогичный.При больших токах нагрузки транзисторы придется устанавливать на радиаторах.

Выберите мультивибратор путем подбора конденсаторов, чтобы получить желаемую частоту транзисторов. Для работы устройства на звуковых частотах конденсаторы должны быть емкостью 300 … 600 ПФ. Если оставить конденсаторы, указанные на схеме контейнера, придется выбирать резисторы меньшего сопротивления — до 47 кОм.

Мультивибратор исправен при напряжении питания 3 … 10 В, естественно, с соответствующей нагрузкой.Если предполагается использовать его в качестве узла в разрабатываемой конструкции, то между проводами питания мультивибратора устанавливается блокировочный конденсатор емкостью 0,1 . .. 100 мкФ.

Новички радиолюбителей, конечно, знают, что мультивибраторы (симметричные и асимметричные) выполнены на биполярных транзисторах. К сожалению, у таких мультивибраторов есть недостаток — при работе с достаточно мощной нагрузкой, например, лампами накаливания, для полного открытия транзисторов необходимы большие базовые токи.В том же мультивибраторе плечевого переключателя с частотой 3 … 0,2 Гц необходимо установить в частотной цепи оксидные конденсаторы большой емкости, а значит и больших габаритов. Не следует забывать об относительно большом напряжении насыщения открытых транзисторов. В предлагаемом мультивибраторе (см. Рисунок) используются отечественные полевые N-канальные транзисторы с изолированной заслонкой и индуцированным каналом. Внутри корпуса между выводом затвора и истоком находится защитная стабилизация, значительно снижающая вероятность выхода из строя транзистора при неравномерном обращении с ним

Частота переключения транзисторов мультивибратора около 2 Гц, определяется конденсаторами и резисторами. Нагрузка транзисторов мультивибратора — лампы накаливания EL1, резисторы EL2, включенные между стоком и затвором транзисторов, обеспечивают мягкий запуск мультивибратора. К сожалению, они немного «подтягивают» отключение транзисторов. Лампы накаливания в цепочке транзисторов допустимо включать светодиоды ограничительными резисторами сопротивлением 360 Ом или телефонными цоколями, например, ТК-47 (для этого варианта мультивибратор должен работать в звуковой частоте домен).В случае использования только одной капсулы в цепи другого транзистора необходимо включить резистор резистора 100 … 200 Ом. Указанные на номинальной схеме красные резисторы R1, R2 могут быть составлены из нескольких последовательно соединенных меньших сопротивлений. Если такого варианта нет, устанавливайте резисторы меньшего номинала, а конденсаторы — большого. Расшифровка может быть неполярной керамикой или пленкой, например, серии КМ-5, КМ-6, К73-17. Применяются лампы накаливания из «мигающих» рождественских гирлянд китайского производства на напряжение 6 В и ток 100 мА. Также подойдут малогабаритные лампы на напряжение 6 В и ток 60 или 20 мА. В транзисторах указанной серии, выдерживающих постоянный ток до 180 мА, допускается применение серии КР1064Т1, КР1014ct1 рассчитанной на больший ток. В случае использования мультивибратора с более мощной нагрузкой, скажем, автомобильных ламп накаливания, потребуются другие транзисторы, например КП744Г, позволяющие протекать ток до 9 А. Но при этом необходимо установить защитные стабилизаторы на напряжение до 8… 10 В (Катод на шторку) — кс191ж или аналогичный. При больших токах нагрузки транзисторы придется устанавливать на радиаторах. Мультивибратор использует подбор конденсаторов для получения нужной частоты транзисторов. Для работы устройства на звуковых частотах конденсаторы должны быть емкостью 300 … 600 ПФ. Если оставить конденсаторы, указанные на схеме контейнера, придется выбирать резисторы меньшего сопротивления — до 47 кОм. Мультивибратор работает при напряжении питания 3… 10 Б, конечно, при соответствующей нагрузке. Если предполагается использовать его в качестве узла в разрабатываемой конструкции, то между проводами питания мультивибратора устанавливается блокировочный конденсатор емкостью 0,1 … 100 мкФ.

Выход

Глава 11.

Гибридный мультивибратор

При первом включении генератора в 100 конденсатор С3 начинает заряжать выпрямленное сетевое напряжение через лампу накаливания EL1, токоограничивающие резисторы R4-R6 и эмиттерный переход транзистора VT1.Начальное время его зарядки около 20 с. Этим определяется задержка при первом включении лампы, что в некоторых случаях может пригодиться. Левое плечо мультивибратора — транзистор VT1 — питается постоянным напряжением около 12 В, которое формируется из выпрямленной диодным мостом цепи VD5, ограничивается стабитроном VD1 и фильтруется оксидным конденсатором C1. Диод VD2 защищает эмиттерный переход транзистора от возможного пробоя высокого напряжения отрицательной полярности при перезарядке конденсатора С3.
Мощный высоковольтный полевой транзистор VT2 с изолированной заслонкой и каналом обогащенного типа N, периодически открывается в те моменты, когда VT1 закрыт. В это время лампа EL1 светит полным калием. Чтобы полевой транзистор открылся полностью, т.е. он работал в ключевом режиме и не перегревался, напряжение затвора должно быть не менее 10 В, но не более 15 … 20 В. В этом случае оно будет равно рабочее напряжение стабилизации VD1. Диоды VD3, VD4 защищают полевой транзистор от пробоя, например, при прикосновении отверткой или паяльником.Варистор R8 защищает полевой транзистор от повреждений при скачках сетевого напряжения. Срабатывание лампы накаливания в основном зависит от параметров цепей C2, R3 и C3, R2, R3 и C3, R2, R4-R6. В конструкции могут использоваться резисторы С1-4, С2-23, МЛТ и специальные качественные Ким-Э, С3-14, С-36. Варистор R8 можно устанавливать на напряжение 390 … 470 В. Подойдут, например, такие как FNR307K391, FNR-20K391, FNR-14K431, FNR-05K471 или высоковольтные стабилизаторы KS609V, KS903A, KS904As. Пренебрегать этим элементом категорически не рекомендую, так как короткие импульсные всплески сетевого напряжения часты и могут достигать амплитуды до 5 квадратных метров. В крайнем случае можно использовать варисторы типа Ч2-1 на 560 … 680 В, которые применялись в устаревших отечественных телевизорах. Конденсатор С1 -К50-35 или импортный аналог. Остальные конденсаторы типов К73-17, К73-24, К73-39. При этом на C3 должно быть напряжение не менее 250 В. Для Stabilirton VD1 нужно подвести маломощный к рабочему напряжению 12… 13 В, COP207B, KS212J, KS213B, KS508A, D814D1, 1N4743A, TZMC-12 подходят. Перед установкой на плату следует проверить устойчивость на прочность. Диоды VD2-VD4 — любые из КД503, КД510, КД512, 1N4148. Выпрямительный мост VD5 — KC402A-B, KC405A-B, RC204-RC207, RS204-RS207 или четыре диода, например, CD257B. Транзистор VT1 работает в режиме микротока. Он должен иметь коэффициент передачи базы данных не менее 150. Подходит любая из серий Kt3102, Kt342, KT6111, SS9014, 2SC900, 2SC1222. Полевой транзистор При работе мощностью до 150 Вт можно взять любой из серий КП707, КП777А-Б, IRF840, IRF430, BUZ214. При установке полевой транзистор необходимо защитить от пробоя, например, временно обнюхивая все его выводы. Поскольку из-за высокого удельного сопротивления резисторов он открывается и закрывается относительно медленно, крайне желательно устанавливать его на алюминиевый радиатор размером не менее 55х30х4 мм. Проблему можно решить усложнением схемотехники устройства, но это уже будет противоречить концепции простоты предлагаемой конструкции.Для работы с лампами накаливания мощностью более 150 Вт можно использовать параллельное включение нескольких полевых транзисторов, но такой подход можно признать нерациональным из-за ощутимого увеличения стоимости комплектующих. ПКБ 55 × 105 мм показан на рис.2. Частоту мерцания лампы EL1 удобнее выставлять изменением емкости конденсаторов С2, С3. Следует помнить, что конденсатор С3 долго экономит после отключения питания. При настройке и эксплуатации устройства следует помнить, что все его элементы находятся под напряжением осветительной сети, и соблюдать необходимые меры, внимательно относиться к данной статье. Простой генератор световых импульсов, работающий с мощной высоковольтной нагрузкой, построен по «классической» схеме двухполосного симметричного мультивибратора, но на транзисторах разных типов — биполярных и полевых (рис. 1).

Устройство, собранное по предложенной схеме, может быть использовано для рождественской иллюминации, дискотек, в системах сигнализации или как рабочий макет для различных экспериментов. При первом включении генератора в блоке питания 220 конденсатор С3 начинает заряжать выпрямленное сетевое напряжение через лампу накаливания EL1, токоограничивающие резисторы R4-R6 и эмиттерный переход транзистора VT1.Начальное время его зарядки около 20 с. Этим определяется задержка при первом включении лампы, что в некоторых случаях может пригодиться. Левое плечо мультивибратора — транзистор VT1 — питается постоянным напряжением около 12 В, которое формируется из выпрямленной диодным мостом цепи VD5, ограничивается стабитроном VD1 и фильтруется оксидным конденсатором C1. Диод VD2 защищает эмиттерный переход транзистора от возможного пробоя высокого напряжения отрицательной полярности при перезарядке конденсатора С3.
Мощный высоковольтный полевой транзистор VT2 с изолированной заслонкой и каналом обогащенного типа N, периодически открывается в те моменты, когда VT1 закрыт. В это время лампа EL1 светит полным калием. Чтобы полевой транзистор открылся полностью, т.е. он работал в ключевом режиме и не перегревался, напряжение затвора должно быть не менее 10 В, но не более 15 … 20 В. В этом случае оно будет равно рабочее напряжение стабилизации VD1. Диоды VD3, VD4 защищают полевой транзистор от пробоя, например, при прикосновении отверткой или паяльником.Варистор R8 защищает полевой транзистор от повреждений при скачках сетевого напряжения. Срабатывание лампы накаливания в основном зависит от параметров цепей C2, R3 и C3, R2, R3 и C3, R2, R4-R6. В конструкции могут использоваться резисторы С1-4, С2-23, МЛТ и специальные качественные Ким-Э, С3-14, С-36. Варистор R8 можно устанавливать на напряжение 390 … 470 В. Подойдут, например, такие как FNR307K391, FNR-20K391, FNR-14K431, FNR-05K471 или высоковольтные стабилизаторы KS609V, KS903A, KS904As.Пренебрегать этим элементом категорически не рекомендую, так как короткие импульсные всплески сетевого напряжения часты и могут достигать амплитуды до 5 квадратных метров. В крайнем случае можно использовать варисторы типа Ч2-1 на 560 … 680 В, которые применялись в устаревших отечественных телевизорах. Конденсатор С1 -К50-35 или импортный аналог. Остальные конденсаторы типов К73-17, К73-24, К73-39. При этом на C3 должно быть напряжение не менее 250 В. Для Stabilirton VD1 нужно подвести маломощный к рабочему напряжению 12… 13 В, COP207B, KS212J, KS213B, KS508A, D814D1, 1N4743A, TZMC-12 подходят. Перед установкой на плату следует проверить устойчивость на прочность. Диоды VD2-VD4 — любые из КД503, КД510, КД512, 1N4148. Выпрямительный мост VD5 — KC402A-B, KC405A-B, RC204-RC207, RS204-RS207 или четыре диода, например, CD257B. Транзистор VT1 работает в режиме микротока. Он должен иметь коэффициент передачи базы данных не менее 150. Подходит любая из серий Kt3102, Kt342, KT6111, SS9014, 2SC900, 2SC1222.Полевой транзистор При работе мощностью до 150 Вт можно взять любой из серий КП707, КП777А-Б, IRF840, IRF430, BUZ214. При установке полевой транзистор необходимо защитить от пробоя, например, временно обнюхивая все его выводы. Поскольку из-за высокого удельного сопротивления резисторов он открывается и закрывается относительно медленно, крайне желательно устанавливать его на алюминиевый радиатор размером не менее 55х30х4 мм. Проблему можно решить усложнением схемотехники устройства, но это уже будет противоречить концепции простоты предлагаемой конструкции.Для работы с лампами накаливания мощностью более 150 Вт возможно использование параллельного включения нескольких полевых транзисторов, но такой подход можно признать нерациональным из-за ощутимого увеличения стоимости комплектующих. По запросу возможный вариант печатной платы 55 × 105 мм показан на рис. 2. Частоту мерцания лампы EL1 удобнее выставлять изменением емкости конденсаторов С2, С3. Следует помнить, что конденсатор С3 долго экономит после отключения питания.При настройке и эксплуатации устройства следует помнить, что все его элементы находятся под нагрузкой осветительной сети, и соблюдать необходимые меры предосторожности.

✓ Диоды Кремний

Он состоит из кремниевого материала, который контролирует высокую мощность и преобразует сильный переменный ток в выпрямление постоянного тока. Когда вы соединяете кремний n-го типа и p-типа вместе, как показано на этой диаграмме.

Ассортимент диодов Кремниевые диоды 100 шт.

6a Кремниевый выпрямительный диод, 400 В и высокий ток, когда они выпрямляют входящее сетевое напряжение и должны пропускать весь ток, необходимый для любой цепи, которую они питают, который может составлять несколько ампер или десятки ампер.

Диоды кремниевые . Также научитесь анализировать схемы, содержащие более одного идеального диода в сочетании с резисторами и источниками питания постоянного тока. Первая буква представляет собой полупроводниковый материал, используемый для компонента a германий и кремний b, а вторая буква представляет общую функцию части для диодов: сигнал малой мощности b, переменная емкость, умножитель, выпрямитель, y и опорное напряжение z. Чтобы он мог проводить электричество в незначительном количестве от других элементов.

Только 5 штук скоро останутся на складе. Для кремниевого диода сторона, легированная бором, называется кремнием p-типа. Диод — это односторонний турникет для электронов.

Кремниевый диод — это полупроводник, который имеет положительную и отрицательную полярность и может пропускать электрический ток в одном направлении, ограничивая его в другом. Кремниевые выпрямительные диоды Выпрямительные диоды, как показано на рисунке. Возможно, вы видели турникеты на стадионе или станции метро, ​​пропускающие людей только в одном направлении.

В практическом примере диода кусок кремния легирован двумя различными легирующими добавками, такими как бор с одной стороны и мышьяк с другой. Техническая статья характеристики идеального кремниевого диода 3 года назад Дональда Крамбека В этой статье мы обсудим некоторые характеристики идеального диода. Элемент кремний в чистом виде действует как электрический изолятор.

Максимальное обратное напряжение смещения, которое диод может выдержать без пробоя, называется пиковым обратным напряжением или номинальным значением piv.Diodes incorporated — ведущий мировой производитель и поставщик высококачественной стандартной продукции для конкретных приложений. Точка, где сторона, легированная бором, встречается со стороной, легированной мышьяком, называется p n-переходом.

Германиевые диоды имеют прямое напряжение около 03 вольт. Кремниевый управляемый выпрямитель также иногда называют SCR-диодом, 4-слойным диодным 4-слойным устройством или тиристором. Ltvystore выпрямительный диод kit10value 1n400710a10 кремниевый аксиально-свинцовый выпрямительный диодный мост в ассортименте в коробке с этикеткой с маркировкой резистивный пакет из 90 проданных.

Диод пропускает ток в одном направлении, но не в другом. Прямое напряжение кремниевых диодов составляет примерно 07 вольт.

Диоды и выпрямители Оптовый продавец кремниевых диодов из Индора

Решено 6 пунктов Кремниевые диоды на рисунке ниже

Упаковка диодов 1a7 Тип R 1 Кремниевый выпрямитель общего назначения Купите диоды 1a7 Кремниевые выпрямительные диоды Характеристики продукта на Alibaba Com

из

VI Соединительный диод

Карбид кремния

Диоды Шоттки Подстройка потерь в системе питания

Диод Википедия

Магазинный выпрямительный диод 10a Осевой электронный кремний, 1200 В

Высоковольтный силовой диод с осевым выводом высокого напряжения 2cl106 Микросхема 9000 Диод выпрямителя частоты 9000 6 1n4001 Кремниевый диод общего назначения Com22

1n5408 3a Кремниевый диодный ген ral Назначение

Подробная информация о 44x D814b D814v D814d D814bpp Стабилитрон 0 34 Вт Советский Русский Новый

Магазин Выпрямительный диод Шоттки 1a 1000 В Электронный

Zener dioda — šta je to i čemu služi? Kako djeluje zener dioda koja ograničava Struju?

Stabilna plata, стабильный живот, стабильное здание. Ово другого себе наравно не одни на Русию :-). Ako pogledate objašnjavajući rječnik, možete jasno razumjeti šta je «стабильность». U prvim redovima Yandex mi je odmah dao oznaku ove riječi: стабильно значи постоянно, стабильно, не миеня себе.

Ali najčešće se ovaj termin koristi upravo u elektronici i elektrotehnici. U elektronici su konstantne vrijednosti parameter vrlo važne. To može biti jačina Struje, napon, frekvencija signala itd. Odstupanje signala od bilo kojeg zadanog parameter može dovesti do nepravilnog rada elektroničke opreme, pa čak i do njenog kvara.Stoga je u elektronici vrlo važno da sve funkcionira стабильно i da ne zakaže.

U elektronici i elektrotehnici стабилизация напряжения … Rad elektroničke opreme ovisi o vrijednosti napona. Ako se promijeni na manju, or ili još gore, na veću stranu, tada oprema u prvom slučaju možda neće raditi ispravno, a у другом случаю можно zatreperiti jakim plamenom.

Da bi se spriječili usponi i padovi napona, razni prenaponski zaštitnici. Kao što ste shvatili iz fraze, oni su navikli abilizirati «Igranje» napetosti.

Стабилитрон или Стабилитрон

Регулирующий регулятор напряжения и электроники радиоэлемент Стабилитрон … Понедельник, такой как стабилитрон, … На диаграмме измер. naziva se isti kao i dioda — katoda и другие izlaz je anoda .

Стабилитрон izgledaju isto kao diode. Na donjoj fotografiji s lijeve strane je popularan pogled na modernu cener diodu, as desne je jedan od uzoraka Sovjetskog Saveza


Ako pažljivije pogledate sovjetsku zeneratsu dédédu, a gózujöy možeoja .


Napon стабилизация

Najvažniji parameter zener diode je, naravno, стабилизационный napon. Koji je ovaj parameter?

Uzmimo čašu i napunimo je vodom …

Koliko god vode ulili u čašu, višak će se izliti из čaše. Mislim da je to razumljivo i predškolcu.

Сада по аналогам с электроником. Staklo je zener dioda. Razina vode u čaši punoj do vrha — to je stabilizacijski napon Zener dioda.Замислите велики бокал воду поред чаше. Napunit ćemo čašu vodom iz vrča, ali se ne usuđujemo dodirivati ​​vrč. Postoji samo jedna opcija — izlijevanje vode iz vrča probijanjem rupe u samom vrču. Da je vrč bio manje visine od čaše, tada ne bismo mogli uliti vodu u čašu. Ако объясните езиком электронике — vrč ima «napon» veći od «napetosti» stakla.

Dakle, dragi dcitatelji, čaša sadrži čitav Princip Rada Zener diode. Koji God tok da na njega nalijemo (добро, наравно, у разумном смислу, иначе će se čaša odnijeti i razbiti), čaša će uvijek biti puna.Али točenje se mora vršiti odozgo. To znači, napon koji primjenjujemo na cener treba biti veći od stableizacijskog napona zenera.

Oznaka Zener diode

Da bismo saznali стабилизационный napon sovjetske cener diode, potreban nam je priručnik. На примере, на фотографиях испод советский стабилитрон D814V:


Параметр за то, что нужно у мрезним директором в Интернете. Kao što vidite, njegova стабилизация напона на собной температуры е око 10 вольт.


Lakše je označiti strane стабилитрон. Ako pažljivo pogledate, možete vidjeti jednostavan natpis:


5V1 — для получения информации о стабилизации напряжения на центральном диоде 5,1 В. Пуно lakše, zar ne?

Katoda stranih zener dioda označena je uglavnom crnom trakom.


Kako provjeriti cener diodu

Kako provjeriti cener diodu? Као я! A kako provjeriti diodu možete pronaći u ovom članku. Provjerimo našu zener diodu.Stavljamo brojčanik i prianjamo uz anodu crvenom sondom, a za katodu crnom. Multimetar би требуется показать предшественник пад напона.


Mijenjamo sonde na mjestima i vidimo jednu. Чтобы значи да я наша Зенер диода у пуной приправности.


Па, došlo je vrijeme za eksperimente. У кругова ж зенер диода серийски повезана с отпорником:


где Уин — улазни напон, Уут. ст. — izlazni стабилизации napon

Ako pažljivo pogledate krug, nećemo dobiti ništa više od razdjelnika napona.Ovdje je sve jednostavno i jednostavno:

Uin = Uout.stab + Urezistor

Ili riječima: ulazni napon jednak je zbroju napona na cener diodi i na otporniku.

Овай круг себе зове параметарский стабилизатор на Едной стабилитрон диоды. Прорачун овог стабилизатора я изван опсега овог чланка, али когога брига, Google 😉

Дакле, прикуплямо шему. Узел см отпор от 1,5 кОм и зенер диоду за стабилизационный напон от 5,1 В. С ливом, который имеет значение Напаянье, как дресне, мультиметр меримо добивени напон:


,

,

,

,
,

,
,
,

Dakle, iako je sve jasno, još uvijek dodajemo napetost… UPS! Naš ulazni napon je 5,5 V, a izlazni napon 5,13 V! Какая функция стабилизации стабилитрон износи 5,1 В, како видимо, она установлена ​​стабилизатором.


Dodajmo još volti. Ulazni napon je 9 V, стабилитрон 5,17 V! Невьероватно!


Također dodajemo … Ulazni napon je 20 V, ali na izlazu, kao da se ništa nije dogodilo, 5,2 V! 0,1 V je vrlo mala pogreška, a u nekim slučajevima se može zanemariti.


Струйно-напонская характеристика стабилитрона

Мислим да не би шкодило разглядеть вольт-амперскую характеристику (ВАК) центральный диод.Изгледа отприлике овако:


где

Ipr — едносмерна струя, А

Упр — предн.Напон, В

Ova два параметра se ne koriste u Zener diodi.

Uobr — обрнути напон, В

Уст — номинальный напорный стабилизатор, В

Ist — Називна стабилизация струи, А

Номинально — для значащих нормальных параметров код kojeg je moguć dugotrajni rad Radio elementa.

Imax — стабилитрон максимальна струя, А

Ja ​​sam za — минимальный стабилитрон, A

Ist, Imax, Imin Ovo Je Struja Koja Tokom Rada Prolazi Kroz cener diodu.

Budući da Zener dioda radi točno u obrnutom polaritetu, za razliku od diode (Zener dioda je povezana s katodom u plus, a dioda s katodom u minus), tada će radno područje biti upravo rovenomóčeno.


Kao što vidimo, pri nekom naponu Urev, naš graf počinje padati. У овом тренутку себе на Zener diodi događa tako zanimljiva stvar kao što je kvar. Ukratko, on više ne može graditi napon na sebi, a u ovom trenutku struja u cener diodi počinje rasti. Najvažnije je ne pretjerivati ​​renutnom snagom, više od Imaxa, u suprotnom cener dioda dolazi s kerdykom. Najboljim načinom rada zener diode smatra se način u kojem je Struja kroz cener diodu negdje na sredini između svoje maksimalne i Minimalne vrijednosti.На графике это к битам оперативная тактика način rada Zener diode (označen crvenim kružićem).


Zaključak

Ranije, u doba oskudnih dijelova i početkom procvata elektronike, cener-dioda se çesto koristila, sto je čudno, za стабилизация излазного. У старим советским кнжигама о электронике можете виджеты овай дио кола различных извора напаянья:


S lijeve strane, u crvenom okviru, označio sampoznatia diojan kruga.Ovdje dobijamo jednosmjerni napon izmjeničnog napona. Десно, у зеленом оквиру, е стабилизационный круг ;-).

Тренутно трокраки (интегрални) стабилизаторы напряжения замкнутого стабилизатора заснованье на зенер диодама, они много пути стабилизирую напон и имаю добру дисипацкую снагу.

Na Aliju možete odjednom uzeti cijeli set cener dioda, u rasponu od 3,3 V do 30 V. Odaberite po vašem ukusu i boji.


Уради Сэм 0-30 В Напаянье

Koliko zanimljivih radio uređaja sastavljaju radioamateri, ali osnova je bez koje praktično nijedan krug neće raditi napajanje … Često ruke jednostavno ne stignu sastaviti pistojno napajanje. Наравно, индустрия производства довольно высококвалифицированных и моцних стабилизаторов напона и струй, али они сэ не продаю свадьбу и немаю сви прилику купити их. Lakše je lemiti vlastitim rukama.

Круг напаянья:


Предложения склоп единоставног (само 3 транзистора) напаянья поволіно, что успевает за січним са тачношчу одржаванья излазног напона — овдье с конфигурацией компенціоній опісняція стабилизации.


Nakon pravilne montaže, on djeluje odmah, samo što odaberemo cener diodu prema potrebnoj vrijednosti maksimalnog izlaznog napona PSU.

Slučaj radimo na osnovu onoga što nam je pri ruci. Классическая версия металлической кутии из ATX računarske PSU. Siguran sam da ih svi imaju puno, jer ponekad izgore, a kupnja novog je lakša od popravka.

Transformator od 100 vati savršeno se uklapa u kućište i tamo će biti mjesta za ploču s detaljima.

Možete ostaviti hladnjak — нече бити сувишно. A da ne bismo stvarali buku, samo ga napajamo kroz otpor za ograničavanje Struje, koji ćete odabrati eksperimentalno.

За предню плочу нисам стедио и купио сам пластичну кутию — врло е згодно у нжой направити руп и правогаоне прозоре за указатель и регулятор.

Uzmemo brojčanik ampermetra — так да се тренутни пренапони ясно вид и наместимо вольтметар на водокотлич — к его практике и льпше!

Nakon sastavljanja regiranog napajanja, provjeravamo ga u radu — trebao bi dati gotovo potpunu nulu u donjem (минимальное) положение регулятора и до 30V у горнем.Приключив оптеречение од пола ампера, след на паде излазного напона. Takođe bi trebalo biti minimalno.

Općenito, uz svu naizgled jednostavnost, ovo napajanje je vjerojatno jedno od najboljih u pogledu svojih parameter. Ako je need, možete mu dodati zaštitnu jedinicu — nekoliko dodatnih tranzistora.

Zener dioda je poluvodička dioda sa jedinstvenim svojstvima. Кроме того, конвенциональный полупроводник изолятор при обрнутом повезении, на ту функцию оказывается до одностороннего повествования примыкания напона, теперь же, когда нужно сделать реверсивный слой попутной лавы.Daljnjim povećanjem reverzne Struje koja prolazi kroz cener diodu, napon i dalje ostaje konstantan zbog proporcionalnog smanjenja otpora. Na taj način je moguće postići стабилизационный режим.

У затворенном стане, мала струя курса прво пролазы кроз зенер диоду. Element se ponaša poput otpora čija je vrijednost otpora velika. Tijekom sloma отпор zenerove diode postaje zanemariv. Ako nastavite povećavati napon na ulazu, element se počinje zagrijavati i kada Struja prijeđe dopuštenu vrijednost, dolazi do nepovratnog toplotnog sloma.Ako se stvar ne dovede do nje, kada se napon promijeni s nule na gornju granicu radnog područja, svojstva zener diode se čuvaju.

Kada je Zener dioda direct povezana, karakteristike su iste kao dioda. Kada je plus povezan sa p-regijom, a minus na n-regijom, otpor spoja je mali istruja kroz njega slobodno teče. Она расте с порастом улазног напона.

Zener dioda je posbna dioda koja je povezana uglavnom u suprotnom smjeru. Element je u početku u zatvorenom stanju.Kada dođe do električnog sloma, naponska zener dioda održava je konstantnom u великом струйном опсегу.

На аноду с доводами минус, на катоду плюс. Изван стабилизация (ispod tačke 2) dolazi do pregrijavanja i povećava se vjerojatnost otkaza elementa.

Karakteristike

Parametri zener dioda su sljedeći:

  • U st — napon стабилизация при названной струи I st;
  • I st min — минимальная струя появе электрического слома;
  • I st max — najveća dozvoljena Struja;
  • TKN — температурный коэффициент.

За разлику од условный диод, стабилитрон диода е полуводички у реняй у койм су, по струйно-напонским характеристикам, подручя электричног и топлотно слома smještena прилично дальше друг.

Najveća dopuštena Struja povezana je s parameter koji je često naznačen u tablicama — rasipanje snage:

P max = I st max ∙ U st.

Оценка состояния стабилитрона или температуры может быть позитивна или негативна. Када су элементы с коэффициентом различий знаков повезения у серию, значения этого стабилитрона koje ne ovise o zagrijavanju или hlađenju.

Диаграммы повезения

Типичны круг единственного стабилизатора состояния, находящегося на приеме для отпайки R b и стабилитрон за ранжирование терета.

U nekim slučajevima postoji kršenje стабилизация.

  1. Высоконапонски извор напаянья стабилизатора из извора напаяня у присуствия конденсатора фильтра на излазу. Скоковы струи током пойдут на кварц центральный диод или унифицированные отпорника Rb.
  2. Isključivanje tereta. Када се на улаз примиени максиман напон, струя стабилитрон можно премашити дозволену, это его довести до ньеговог загрияванья и уединения.Ovdje je važno poštivati ​​područje sigurnog rada s pasošem.
  3. Otpor R b odabran je mali tako da se pri najmanjem mogućem naponu napajanja i najvećoj dozvoljenojstruji pri opterećenju, Zener dioda nalazi u radnoj zoni regacije.

Za zaštitu стабилизатора koriste se tiristorski zaštitni krugovi или

Otpornik R b izračunava se po formuli:

R b = (U pit — U nom) (I st + I n).

Стабилитрон Struja I st odabire se izmeu dopuštenih maksimalnih i Minimalnih vrijednosti, ovisno o naponu na ulaznoj U jami i Struji opterećenja I n.

Izbor Zener dioda

Elementi se široko šire u стабилизация napona. Da bi se dobila tačna vrijednost U n, odabiru se zener diode is iste serije. Постое типов с уже распоном параметра. При большой дисипационной снази, элементы себе угольную на радиатор.

За настройкой параметра стабилитрон потребни на početni podaci, na primjer, sljedeće:

  • U jama = 12-15 V — ulazni napon;
  • U ст = 9 В — стабилизаторы напряжения;

Parametri su tipični za uređaje s malom potrošnjom energije.

За минимальными укрытиями на 12 В, должна быть максимальная сила тока 100 мА. Према Охмовом законе может быть проницаемость укупно оптимального круга:

R ∑ = 12 В / 0,1 А = 120 Ом.

Pad napona na Zener diodi je 9 V. За струю од 0,1 A, эквивалентно оптимизированной емкости:

Rq = 9 В / 0,1 A = 90 Ом.

Otpor prigušnice sada se može utvrditi:

R b = 120 Ом — 90 Ом = 30 Ом.

Odabire se iz standardnog raspona, gdje se vrijednost podudara sizračunatim.

Maksimalna Struja kroz zener diodu određuje se uzimajući u obzir odvajanje tereta, tako da ona ne otkaže ako je bilo koja žica rastopljena. Пад напона на отпорнику бит će:

UR = 15 — 9 = 6 V.

Tada se određuje Struja kroz otpornik:

IR = 6/30 = 0,2 A.

Buendueri dioda na nju serijski povezana, I c = IR = 0,2 A.

Snaga rasipanja bit će P = 0,2 ∙ 9 = 1,8 W.

Prema dobivenim parameterrima odabrana je prikladna zener dioda D815V .

Simetrična Zener dioda

Simetrični diodni tiristor je sklopni uređaj koji provodi izmjeničnustruju. Карактеристика нового рада, если вы используете его, чтобы использовать неколото вольти када, чтобы включить у себя расписку от 30 до 50 V. Може это заменить с двумя суппортами конвенциональных стабилитронов. Uređaji se koriste kao preklopni elementi.

Аналоговый стабилитрон

Элемент, соответствующий аналоговому стабилитрону на транзисторе. Njihova prednost je sposobnost Regulation napona. За то, что я могу ходить по жизни, появлялась в некоторых степенях.

Na ulazu je instaliran djelnik napona s R1. Ako se ulazni napon poveća, on se takođe povećava na bazi tranzistora VT1. Istodobno se povećava Struja kroz tranzistor VT2, što kompenzira porast napona, održavajući ga stablenim na izlazu.

Oznaka Zener diode

Dostupne su staklene zener diode i zener diode u plastičnim kućištima. U prvom slučaju na njih se primjenjuju 2 broja, između kojih se nalazi slovo V.Natpis 9V1 znači da je U st = 9,1 V.

Na plastičnom kućištu natpisi se dekodiraju pomoću lista s podacima, gdje takoer možete saznati druge parameter.

Tamni prsten na tijelu označava katodu na koju je povezan plus.

Zaključak

Zener dioda je dioda sa posbnim svojstvima. Prednost zener dioda je visok nivo стабилизация napona са широким распоном вариация радне струйе, као и едноставне шеме повезивания. Да би стабилизирали ниски напон, у р е ж а й с е уключую у сь еру према н а п р е д и починю радити попут обычных диода.

Prije mnogo, mnogo godina uopće nije postojala riječ kao zener dioda. Поготово у кучним апаратимом.

Pokušajmo zamisliti glomazni cijevni prijemnik iz sredine dvadesetog stoljeća. Многие су их жртвовали због властите знати, када су мама и тата купили нешто ново, а «Рекорд» или «Неман» одустали су од раздваянья.

Napajanje cijevnog prijemnika bilo je krajnje jednostavno: moćna kocka energetskog transformatora, koja je obično imala samo dva sekundarna namotaja, diodni most or selenski ispravljač, dodni most ili sekundarna ispravljač ,mee two.

Prvo namotanje napajalo je sjaj svih prijemnih žarulja naizmjeničnom Strujom i naponom od 6,3 V (volti), a oko 240 V došlo je do primitivnog ispravljača za napajanje anoda lampi. Nije bilo pitanja o стабилизация napona. Polazeći od činjenice da se prijem radio stanica obavljao na dugim, srednjim i kratkim valovima vrlo uskog opsega i užasnog kvaliteta, prisustvo or odsustvo стабилизация napona napajanja uopcalloja uopcallois najjjj

U to vrijeme стабилизаторы su se koristili samo u vojnim prijemnicima i odašiljačima, naravno i cijevnim. Na primjer: SG1P — стабилизатор ispuštanja gasa, прст. Се наставило све док сэ нису появили транзистори. A onda se ispostavilo da su sklopovi napravljeni na tranzistorima vrlo osjetljivi na fluktuacije napona napajanja, a običan jednostavan ispravljač više nije dovoljan. Koristeći fizički Princip svojstven ureajima za pražnjenje plina, stvorena je poluvodička zener dioda, rjee nazvana Zener dioda.

Графический стабилитрон на схематичном графике.

Изглед центр диода. Prva je odozgo u kućištu za površinsko montiranje. Другие одозго у стеклянной витрины DO-35 и снадж 0,5 W. Treći je 1 W (DO-41). Природа, центральный диод выглядит у разных случаев. Ponekad se два элемента kombinuju u jednom telu.

Načelo rada стабилитрон.

Prije svega, ne treba zaboraviti da zener dioda radi samo u istosmjernim krugovima. Напоните на ньега примежении у обрнутом поляритете, однозначно минус «-» приме нить это на аноду стабилитрон.Ovim uključivanjem kroz njega teče reverzna Struja ( Dolazim ) из исправления. Napon na izlazu ispravljača može se promijeniti, promijenit će se i reverzna Struja, a napon na zener diodi i na opterećenju ostat će nepromijenjen, odnosno стабильный. Sljedeća slika prikazuje струйно-напонские характеристики стабилитрона.

Зенер диода ради на обрнутой грани струйно-национальной характеристики (струйно-напонська характеристика), као это е приказано на слиси. Njegovi glavni parameters uključuju U st … (стабилизация napon) i I st … (стабилизация струи). Ovi podaci su navedeni u pasošu za određenu vrstu zener diode. Toviše, vrijednost maksimalne i Minimalne Struje uzima se u obzir samo pri izračunavanju стабилизатора с предвиденом великом променом напона.

Основные параметры стабилитрона диода.

Da biste odabrali pravu cener diodu, morate razumjeti oznake poluvodičkih ureaja. Prije su sve vrste dioda, uključujući i zener diode, желчь означене словом «D» и броем коди одреложное о койем себе урежу ради.Evo primjera vrlo popularne стабилитрон D814 (A, B, C, D). Pismo je označavalo napon стабилизация.

Podaci o putovnici u blizini moderne zener diode ( 2C147A ), коди иэкориштен у стабилизатора за нападающим кругом на популярной серии микровезья K155 и K133 изображенных помочей TTL tehnologije i napajanja od 5V.

Da biste razumjeli oznake i glavne parameter modern domaćih poluprovodničkih ureaja, morate znati malo o konvencijama. Изгледаю овако: брой 1 или слово G — германий, брой 2 или слово K — кремний, брой 3 или слово A — галиюм арсенид.Ovo je prvi znak. D — диода, T — транзистор, C — стабилитрон, L — светодиод. Ово и другие знаки. Treći znak je grupa brojeva koji označavaju opseg uređaja. Dakle, GT 313 (1T 313) — высокоэффективный германиевый транзистор, 2S147 — кремниевый стабилитрон с номинальным стабилизирующим напряжением от 4,7 Вольт, AL307 — светодиодный арсенид.

Эво диаграмма единоставног, али поузданог регулятора напряжения.

Izmeu kolektora snažnog tranzistora i kućišta, iz ispravljača se napaja napon jednak 12-15 volti. Uklanjamo 9V стабилизатор напряжения с эмиттера транзистора, jer koristimo pouzdani element D814B kao стабилитрон VD1 (види таблицы). Отпорник R1 — 1 кОм, транзистор KT819 koji daje struju do 10 ампер.

Транзистор мора бити поставлен на хладняк. Jedini nedostatak ovog kola je nemogućnost podešavanja izlaznog napona. У сложных кругов, наравно, постоянный отпорник за обрезиванием. Sva labratorijska i kućna radioamaterska napajanja imaju mogućnost podešavanja izlaznog napona od 0 do 20-25 volti.

Интегральные стабилизаторы.

Razvoj integrisane microelektronike i pojava multifuncionalnih kola midnjeg i high stepena integration, naravno, takođe su uticali na проблема поведения на стабилизации напряжения. Домашняя индустрия напела себе и пустила на тржиште серию электронных компонентов K142, которая была установлена ​​на самом интегральном стабилизаторе. Пуно ime proizvoda bilo je KR142EN5A, ali budući da je tijelo bilo malo i ime nije bilo u potpunosti uklonjeno, počeli su pisati KREN5A or B, a u razgovoru su ih zvali kednostavki.

Sama serija bila je dovoljno velika. Izlazni napon varirao je ovisno o pismu. Na primjer, KREN3 je odavao od 3 do 30 volti s mogućnošću podešavanja, a KREN15 je bio petnaestovoltni bipolarni izvor napajanja.

Поведение интегрированных стабилизаторов серии K142 bilo je izuzetno jednostavno. Два конденсатора за загрузку и сам стабилизатор. Погледайте диаграмму.

Ako postoji potreba za dobivanjem other стабилизация napona, postupite na sljedeći način: recimo da koristimo KREN5A mikrovezje na 5V, ali trebamo friendačiji napon.Затим с помощью другого терминала и кучишта поставля зенер диода на такав начин да бисмо доставляем стабилизационный напона микровезнице и стабилитрон добили потребан напон. Ako dodamo стабилитрон KS191 na V = 9,1 + 5V микровезья, tada na izlazu dobivamo 14,1 volti.

Najjednostavnija jedinica napajanja 0-30 V za radioamatera.

Схема.

У овом чланку наставлямо тему круглого за напольное радио-аматерских лабораторий. Овай поставил это слово о назначении с установленным на радио компонентом домашнего производства, я к са минимальным броём.

I tako, šematski dijagram napajanja:


Kao što vidite, sve je jednostavno i dostupno, baza elemenata je широко распространена и не садржи недостатке.

Кренимо для трансформатора. Njegova snaga mora biti najmanje 150 vata, napon sekundarnog namota je 21 … 22 volta, a nakon diodnog mosta na kapacitetu C1 dobit ćete oko 30 volti.Izračunajte tako da sekundarni namot može napajati 5 ampera.

Nakon silaznog transformatora, nalazi se diodni most sastavljen na четыре 10-амперский диод D231. Trenutna rezerva je sigurno dobra, ali dizajn je prilično glomazan. Наиболя опция била употребления увезеног диодног склопа типа RS602, малый размер дизайна дэ за струю од 6 ампер.

Elektrolitički kondenzatori su predvieni za radni napon od 50 volti. C1 и C3 могут быть поставлены от 2000 до 6800 мкФ.

Zener dioda D1 — поставка горной границу за подешаванием излазного напона. На диаграмме видимо натопись D814D x 2, это значит, что D1 установлены из двух серийных стабилитронов D814D. Стабилизационный напор, когда требуется стабилитрон, на 13 В, это значит, что два сигнала повернуты, чтобы поднять напряжение от 26 В минус минус напряжение на спой транзистора Т1. Kao rezultat, dobivate glatko podešavanje od nula do 25 volti.
KT819 — это коридор као регулирующий транзистор у круга, производное с у пластическим и металлическим кучиштима. Получите слайд-шоу с распиновкой, отличные пакеты и параметр овог транзистора.


Стабилизатор напона на К174УН7

Vrlo popularan prije nekih 12 … 15 godina, čip K174UN7 (uvezeni analog je TBA810S), koji je integrirano pojačalo snage frekvencije zvuka, trenutno se gotovo ne koristi u izgradnji UMZvalka nisku standard. Нет, radioamateri i dalje «nemilosrdno» iskorištavaju ovaj čip, stvarajući razne zanimljive uređaje na njegovoj osnovi (1, 2).

У (3) объявляется элемент о изворном стабилизаторе напряжения на К174УН4А. Детальным анализом склона уретая почтовое сообщение ясно да этот стабилизатор может быть градиентом и на снажнем K174UN7 чипе. Лучше, чтобы получить более высокий уровень, чем на 9000 пикселей на 9000 пикселей. 1. Шематская диаграмма регулятора напряжения

Стабилизатор компензаційськог напона на чипу K174UN7 djeluje u rasponu ulaznog napona od 8… 16 V (pri U izlazu = 5 V) и osigurava Struju opterećenja do 0, 5 A. Kada se ulazni napon poveća sa 8 na 16 V, izlazni napon se mijenja ne više od za 10 mV (при тренированном оптере 0 , 3 А). Snaga raspršena čipom instaliranim na hladnjaku može dosći 5 vata.

Излазни, напр., Уретая одинарное, с радним напольным включением, стабилитрон (VD1, VD2) плюс 1 … 1, 5 В. Конденсатор C4 спречава самопотребление микрокруга, опторник R3 определяет сопротивление самоконтроля.

Ovaj стабилизатор nema elektroničku zaštitu od preopterećenja or izlazni sustav zaštite od kratkog spoja. Da bi zaštitili mikro krug od oštećenja, korišten je jeftin osigurač za samoizlječenje FU1 tvrtke BOURNS od 0, 65 Типа MF-R065 (4). Po želji se može uvesti i elektronička zaštita, kako je opisano u (3).

У дизайна можно использовать отпорнике MLT, C1-4, C2-23 и других. Конденсатор С4 — К73-17, К10-17, КМ-5. Преостали конденсаторы су оксид, К50-35, К50-16. Стабилитрон VD1, VD2 odabrane su tako da dobiju željeni izlazni napon.Umjesto VD1, можно испытать стабилитрон KS126K, KS126L, KS175A, KS182A, KS482A. За добавление излазного напряжения питания от 5 В до VD2 имеет значение KS126V, KS126G, KS139A, KS407A, KS407B. Ako je pored napona od 5 V i 9 V potreban još jedan izlazni napon, na primjer, 12 V, tada morate odabrati primjerak zener diode typea D814V, D814G, KS210ZH, KS211ZH i postaviti prekidač SA1 na veći bro. Сам круг високонапонске стабилитрон не smije se отворти, jer se u противном у тренутку prelaska SA1 может быть dogoditi val koji je po ampitudi blizu ulaznog napona.

LED HL1, дизайн такой да показывает нормальный рад, может быть, это один из двух цветов, один из AL102, AL307, KIPD35, KIPD40 и других.

Čip mora biti instaliran na rebrasti duralumin hladnjak. Стандартные ребрасти или клинасти хладняк, коди е обычно используется микроцикловима K174UN7, K174UN9 у УМЗЧ телевизора и магнитофона, неце бити доволян да установлена ​​нормальная радну оптимальная температура IC на максимально допустимом уровне. Dva takva radijatora mogu se koristiti ako je svaki od njih pričvršćen na jednu od prirubnica IC hladnjaka.Za dugoročno pouzdan rad стабилизатор, требуется установить настройки да temperatura kućišta mikrocirke ne prelazi 50 ° C tijekom najtežih radnih uvjeta.

Duljina priključaka osigurača FU1 od mjesta lemljenja do kućišta mora biti najmanje 10 мм. Tako da kada je opterećenje povezano, ne dolazi do samopobuđivanja mikrokontrole, signalni i strejni krugovi zajedničke žice moraju se izvesti odvojeno i međusobno povezani u jednoj točki. Везни круглого конденсатора C1, C5 на микровезу требую биты što kraći.Излазна струя стабилизатора может быть с повествованием на 1 А, под освещением да снага распршена микро кругом не прелести 5 вата.

извори:

  1. И. Александров. Поляритет напона претварача. — Радио, 1993, N11, ул. 38.
  2. И. Нечаев. Генератор 34 на чипу К174УН7. — Радио, 2002, N4, ул. 52.
  3. И. Нечаев. Чип K174UN4A — это стабилизатор напряжения. — Радио, 1993, N9, ул. 40.
  4. VENTILENTNI MULTIFUSE osigurači iz BOURNS. — Радио, 2000, N11, ул.49 … 51.

oznake:

Корпус промышленного электрического анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпусные диоды DO-5

Корпус промышленного электрического анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпусные диоды DO-5

Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпус DO-5

Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпус DO-5, NTE Electronics NTE5289A Стабилитрон 130 В Inc.Корпус анода в корпусе DO-5, допуск 5% 50 Вт, стабилитрон NTE Electronics NTE5289A, корпус DO-5, корпус анода, допуск 5%, 50 Вт, 130 В: промышленный и научный, упрощает покупки Скидка Эксклюзивные бренды Первоклассный магазин, покупатель прежде всего . Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпус анода DO-5.

Анодный корпус Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Комплект DO-5

NTE Electronics NTE5289A Стабилитрон, корпус DO-5, корпус анода, допуск 5%, 50 Вт, 130 В: промышленные и научные.NTE Electronics NTE5289A Стабилитрон, корпус DO-5, корпус анода, допуск 5%, 50 Вт, 130 В: промышленные и научные. Стабилитрон NTE59A, корпус DO-5, корпус анода, допуск 5%, 50 Вт, 10 В. 。。。









Это пример страницы. Он отличается от сообщения в блоге, потому что он будет оставаться в одном месте и отображаться в навигации по вашему сайту (в большинстве тем). Большинство людей начинают со страницы «О нас», которая знакомит их с потенциальными посетителями сайта.Это может быть примерно так:

Привет! Днем я велосипедный посыльный, а ночью начинающий актер, и это мой сайт. Я живу в Лос-Анджелесе, у меня есть отличная собака по имени Джек, и мне нравится пина-колада. (И попадаешь под дождь.)

… или что-то вроде этого:

Компания XYZ Doohickey была основана в 1971 году и с тех пор поставляет качественные товары для потребителей. Расположенный в Готэм-сити, XYZ насчитывает более 2000 человек и делает всевозможные замечательные вещи для сообщества Готэма.

Как новый пользователь WordPress, вы должны перейти на свою панель инструментов, чтобы удалить эту страницу и создать новые страницы для вашего контента. Повеселись!

Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпус DO-5

Дата первого упоминания: 7 января. США Medium = Китай 2X-Large: Длина: 28, наши украшения всегда подходят для любого случая. На все изделия Rembrandt действует пожизненная гарантия. Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc.ДО-5 Пакет . Drink & Be-Gorr-ah Теплый и повседневный утолщенный свитер с принтом L Navy и другие модные худи и свитшоты на. KVMV Ocean Tropical Haven Style Sandy Shore Sea Waves Escape to Paradi Пляжные шорты 5 размера, купите SVC-JEWELS 14-каратное желтое золото более 925 пробы с круглой огранкой Зеленый перидот Criss Cross X Обручальное кольцо для мужчин и другие кольца в, также идеальный подарок парню или мужу , Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc.DO-5 Package , Сохраните подпись поздравительной открытки. Класс: AA-AAA. Тип камня: 100% натуральные бусины из имперского топаза. Огранка и форма: граненый рондель с алмазной огранкой. символы по вашему выбору, корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. DO-5 Package . Кожаный рюкзак минималистичного дизайна подходит для 13-дюймового ноутбука, классический дизайн с греческим ключом в синем Bijou или оливково-зеленом цвете, отпразднуйте связь между вами и вашей будущей свекровью, широкая рабочая температура: -40 ~ 5 ° C, анодный корпус 5% допуск 50 Вт NTE Electronics NTE5289A стабилитрон 130V Inc.DO-5 Package , пожалуйста, свяжитесь с нами по электронной почте на адрес ». Конструкция с высоким верхом защищает лодыжку и обеспечивает адекватную боковую поддержку, 8 наборов панелей Vox Kerradeco Art Black / White из напряженного дерева с эффектом настенной росписи — панели с твердым декором языка и паза: кухня и дом,  Эти коврики для йоги из травы Darbha состоят из 100 Отделка из хлопчатобумажной ткани, сотканная вручную пожилыми сельскими мастерами с их чистой любовью, корпус анода , допуск 5%, 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. DO-5 Package .Покупателям не нужно беспокоиться о том, что их нельзя будет использовать. Детский турецкий пляж / баня Хаммам Пештермальное полотенце.


Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпус DO-5

1094Z4 1095Z4 185Z4 СССР 100 шт. Диодно-кремниевый D814V аналог BZX79-C10, OMNIHIL 8 футов длинный высокоскоростной кабель USB 2.0, совместимый с Lexmark X5650, Briidea CBB60 20 мкФ 5% вывод провода цилиндра Двигатель Run SH Конденсатор AC 250V-450V 2 провода, освещение WAC R3CSWT-HZWT Oculux Architectural 3.5 LED Square Wall Wash Trim Haze / White Haze / Белый. Новый автоматический выключатель WESTINGHOUSE FDB2040, 40 А, 600 В переменного тока, 2 полюса, 50-футовый удлинитель USB 2.0 и 10-футовый штекерный кабель A / B для цветного лазерного принтера Samsung CLP-510. Конденсаторы не на всю плату LCD TV Ремкомплект Samsung LN32A330. 4N33SM ON Полупроводниковые изоляторы в упаковке 100 шт. 4N33SM, h4AXG-10103-A8 JUMPER-h2507TR / A3048A / X 3 шт. В упаковке по 100 шт. 50 шт. TVS DIODE 1.5KE39CA диоды 39CA Ограничитель переходного напряжения 1.5KE.

Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc.DO-5 Пакет


NTE Electronics NTE5289A Стабилитрон, корпус DO-5, корпус анода, допуск 5%, 50 Вт, 130 В: промышленный и научный, упрощает покупки. Скидка Эксклюзивные бренды Первоклассный магазин, покупатель прежде всего.
Корпус анода Допуск 5% 50 Вт NTE Electronics NTE5289A Стабилитрон 130 В Inc. Корпус DO-5

светодиодов, ЖК-мониторов и модуля Anzeige

Светодиоды, ЖК-дисплеи и модуль Anzeigemodule 1000 шт. 3 мм RGB Радуга Быстро мигает Вспышка Красный Зеленый Синий Светодиод Светодиоды Свет для бизнеса и промышленности иммиграция.ком

светодиодов, ЖК-дисплеев и модуля Anzeige для 1000 шт., 3 мм RGB Rainbow schnell blinken Flash Blink Rot Grün Blau Светодиодные светодиоды Licht bei. Быстро мигающая вспышка Blink Красный Зеленый Синий Светодиодные светодиоды 1000 шт. 3 мм RGB Rainbow.

1000шт 3мм RGB Радуга Быстро мигающая Вспышка Красный Зеленый Синий Светодиодные Светодиоды



1000 шт. 3 мм RGB Радуга Быстро мигающая вспышка Мигает красный зеленый синий Светодиодные индикаторы

Finden Sie Top-Angebote für 1000pcs, 3mm RGB Rainbow schnell blinken Flash Blink Rot Grün Blau LED светодиоды Licht bei.Kostenlose Lieferung für viele Artikel! Artikelzustand :: Neu: Neuer, unbenutzter und unbeschädigter Artikel in nicht geöffneter Originalverpackung (soweit eine Verpackung vorhanden ist). Die Verpackung sollte der im Einzelhandel entsprechen. Ausnahme: Der Artikel war ursprünglich in einer Nichteinzelhandelsverpackung verpackt, z. B. unbedruckter Karton oder Plastikhülle. Weitere Einzelheiten im Angebot des Verkäufers. Все определения: LED Размер: 3 мм, Торговая марка: Unbranded / Generic: MPN:: Не применяется, UPC:: Не применяется,


Канада

Канада — страна в северной части Северной Америки.Его десять провинций и три территории простираются от Атлантики до Тихого океана и на север до Северного Ледовитого океана, занимая 9,98 миллиона квадратных километров, что делает его второй по величине страной в мире по общей площади

.

Австралия

Австралия, официально Содружество Австралии, является суверенной страной, состоящей из материковой части австралийского континента, острова Тасмания и множества более мелких островов. Это самая большая страна в Океании и шестая по величине страна в мире по общей площади

.

Гонконг

Гонконг, официально являющийся Специальным административным районом Гонконг Китайской Народной Республики, является столичной зоной и особым административным районом Китайской Народной Республики в восточной части дельты реки Чжуцзян в Южно-Китайском море.

ОБЗОР КОМПАНИИ

Обеспечение лучших визовых и иммиграционных консультаций

Isha Immigration Overseas Careers — это качественная сертифицированная иммиграционная консалтинговая компания, предоставляющая подлинные и надежные услуги по оформлению виз в самые известные направления по всему миру.

Целью консультационных услуг Immigration Experts является обслуживание заявителей и осуществление их мечты путем успешного предоставления им визы. За счет снижения стресса. Мы предоставляем вам лучший сервис для иммиграции.Мы лучший иммиграционный консультант в Дели, Нойда для подачи заявления на постоянное проживание в Канаде, Австралии и Новой Зеландии. Связаться сейчас.

Надежное обслуживание и поддержка

Основные иммиграционные регулирующие органы аккредитовали наших миграционных агентов для предоставления консультаций по иммиграционным вопросам. Следовательно, каждое заявление с нашей стороны готовится точно в соответствии с существующей иммиграционной политикой и требованиями законодательства.

Ориентация на клиента

Мы ориентируемся на потребности наших клиентов и применяем подход «Да, мы можем» к каждому процессу.

1000 шт. 3 мм RGB Радуга Быстро мигающая вспышка Мигает красный зеленый синий Светодиодные индикаторы

Druck 250 Stück Feuerzeug Hotsharp mit Ihrer Werbung, 859-353 Wago Schaltrelaisklemme Relais 1 Wechsler Kleinschaltrelais AC / DC 12 В, Kaiser Diamant-Bohrkrone Ø68x70mm Mauerwerk GewinERSDeaufnahme 1418-108sl08sl08sl08sl2 Новый фотоэлектрический переключатель OMRON E3XZD11 E3X-ZD11, UType Плоские плоскогубцы для защиты микросхем ПЗУ Удаление экстрактора печатной платы Pul HV, 0,5 x 1-Zoll 45 Grad Fase Fraeser B9J3 C3V8, 1000 шт. 3 мм RGB Радуга Быстро мигает мигает красный зеленый синий LED Leds Light , Maginon IPC-40 C IP Uberwachungskamera RJ-45 IEEE 802.11b / g / n ohne Netzteil NEU. 15 кг API-Fonda Futterteig Bienenfutter Apifonda, MQ-2 MQ2 Rauch Газ Сжиженный нефтяной газ Бутан Водород Метан Газ Датчик Детектор Arduino 208. 16 IDC für Flachkabel 1,27 мм AWP-16ZZ IDC-Steckverbind Stecker IDC weiblich PIN, Zuschnitt Алюминий Rbund 11 мм, длина 500 мм , 2 Ketten 3/8 «Ho 52Trgl 1,1 мм Nutbreite Kettensäge Dolmar ES PS Set Schwert 35 см. Д814В D814V Стабилитроны 10 В / 0,34 Вт KD8 Корпус 10 шт., 1000 шт. 3 мм RGB Радуга Быстро мигает Мигает Красный Зеленый Синий Светодиодные светодиоды Свет ,

  • Мы полностью знаем концепции иммиграции — законы, процедуры и все, что касается · иммиграции в чужую страну
  • Иметь команду опытных консультантов, имеющих опыт визовых и иммиграционных процедур.
  • Предоставлять индивидуальные иммиграционные решения для соискателей. 60% наших новых клиентов были направлены к нам другими клиентами, которые уже были зачислены ·
    через нас.
  • Мы верим в честный совет без ложных обязательств и обещаний
  • Мы помогаем без проблем достичь ваших иммиграционных целей.
  • У нас есть лучшая команда помощников по поиску работы, которые могут помочь вашей карьере выйти на мировой уровень · Профессионализм, надежность и профессионализм — наши основные ценности.·

Мы помогаем нашим клиентам добиваться значительных успехов и реализовывать их самые важные цели.

Я благодарю Isha Immigrations за то, что неизбежно поддержала меня в приеме и направила меня на протяжении всего процесса и даже после прибытия в Италию. Я настоятельно рекомендую Isha Immigrations всем моим друзьям и семье для получения любой визы.

Isha Immigrations — это замечательно, они осуществили мою мечту о получении визы Visit Visa в Канаду. В тех случаях, когда я получал предыдущие отказы, я советую всем своим друзьям и моей семье прислушиваться к их мнению по поводу любой глобальной визовой помощи.

Да благословит Бог Isha Immigration, наконец-то моя мечта о канадском PR осуществилась, если бы я не посетил Isha Immigration, мой PR может никогда не случиться с другими крупными фирменными мошенническими компаниями, которые едят деньги и не работают. Да здравствует Иша Иммиграция, настоящий компаньон и настоящая компания.

« Недавно я получил австралийский пиар. Это было обработано через Никиту и его команду. Они были чрезвычайно эффективны и очень оперативны во всех коммуникациях. В большинстве случаев мое общение было по электронной почте, и на него быстро отвечали.Я очень рекомендую их услуги для иммиграции!

Мой руководитель процесса мне очень помог. Я рад, что предпочел Isha Immigration другим поставщикам услуг. В основном потому, что он более надежный и подлинный.

Isha Immigration не только помогли мне с документацией, но и помогли подготовить документы и как представить дело в консульство. Увидев их стиль работы, я могу без всяких сомнений сказать, что консультанты являются профессиональными и лучше всех делают то, что они делают.Это основная причина того, что вам никогда не отказывают в выдаче визы.

ЗАПРОСИТЬ ОБРАТНЫЙ ЗВОНОК.

Заполните форму и нажмите кнопку отправки. Мы свяжемся с вами
в течение 2-3 рабочих дней.

1000шт 3мм RGB радуга быстро мигающая вспышка мигает красный зеленый синий светодиодный свет

1000шт 3мм RGB радуга быстро мигающая вспышка мигает красный зеленый синий светодиодный свет

Artikelbeschreibung, Mavic XA Pro MTB Fahrrad Schuhe grün / schwarz 2019: Sport & Freizeit, MOSISO Hülle Kompatibel mit MacBook Air 13 2019: Computer & Zubehör, 2 stücke Fingertip Gyro Gelschreiber Schreibbedar Büro Schul.- Lenker für die Wahl der Materialien wird die Haltbarkeit und Funktion des Handschuhs, 1 x Stecker-Adapter. СУБЪЕКТ: Küche & Haushalt. 0088 0211 Stihl 3x ADVANCE ERGO MS Handschuhe mit Lederbesatz Gr XL. VICTSING Solarbetriebene LED. WEICH UND GLATT: Unsere Kostüme sind aus 100% Qualitätspolyester sind super bequem — der Stoff ist weich und geschmeidig und atmungsaktiv. 5 Stück Bienenstock Schieben Сторожевые ворота Reisetore Imkerei-Werkzeug Zubehör, V: Für den Transport braucht das Kleid. Anleitung für EIN Mini Teddybär Gewürz Mix: Küche & Haushalt.Edelstahl Handlauf до 160 см на Stück Geländer Treppe Brüstung Wandhandlauf, Spezifikationen :. 8 ZollPaketgewicht: ca, 200W AC 220V zu auf 110V Reise Konverter Transformator Netzteil EU Stecker DE, Rückstände entfernen, auch für Dosen: Computer & Zubehör. TTP223 Kapazitiver Touch Sensor Arduino Raspberry Pi Capacitive Schalter 10 Stk., Sie erhalten ausschließlich erstklassige Profiqualität. ist ein Versetzen für Reinigung oder Stellplatzwechsel unkompliziert. 50 Stücke 6,8 Ом 5 ​​Вт Axial Metallschicht Oxide Matallfilm Widerstand Qualität.hochwertiges Fenster gestellt werden, Marke: Leisial
Информация:
1, NEU Цифровой термометр Wettermessung Hygrometer Raumklima Innentemperatur Weiß. 93 € / м² Auto Folie — GRÜN GLÄNZEND — 50 x 152 см BLASENFREI selbstklebend flexibel Упаковка для автомобилей Klebe Folie im Auto & Motorrad-Shop auf. wird ein Simulant wie Zirkonia (CZ) keine Reaktion darstellen. NC KEG FASS CONTAINER SCHANKSÄULE mit KOMPENSATORSCHANKHAHN und TROPFSCHALE. Телекоммуникации. ݤ️ 3, S-3,2 мм B-30 мм D-250 мм HM-Sägeblatt Z-80 WZ.Lieferbare Längen: 5/10/20/25/30/40/50/75/100 / см, Außendurchmesser [мм]: 84, Kerzen für draußen und drinnen mit Citronella Geruch — Brenndauer ca.

1000 шт. 3 мм RGB Радужная быстро мигающая вспышка Мигает красный зеленый Синий светодиодные светодиоды


Kostenlose Lieferung für viele Artikel, Finden Sie Top-Angebote для 1000 шт., 3 мм RGB Rainbow schnell blinken Flash Blink Rot Grün Blau LED LEDs Licht bei.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
