Ss14 диод как проверить

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости.

Перед тем, как проверить диод мультиметром (прозвонить диод и стабилитрон тестером), нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

• в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
• в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
• в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

• предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
• предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
• предельно допускаемыми показателями прямого тока постоянного типа;
• предельно допускаемыми показателями прямого тока импульсного типа;
• номинальными показателями прямого тока постоянного типа;
• прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
• постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
• разбросом рабочих частот и ёмкостными показателями;
• уровнем напряжения пробивного типа;
• уровнем теплового корпусного сопротивления, в зависимости от типа установки;
• предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

• обычных диодов на основе p-n-перехода;
• диодных элементов Шоттки;
• стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.

Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока.

Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:

• блоком питания на 16-18 В;
• резистором на 1,5-2 кОм;
• цифровым или стрелочным вольтметром;
• проверяемым устройством.

Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода».

В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Многие выбрасывают светодиодную лампу, если она сломалась. На самом деле большинство таких приборов можно починить. Все о ремонте светодиодных ламп вы можете почитать по ссылке.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Включение блока питания

Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного — на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:

• подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
• подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.

Измерение переменного тока

Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.

Подключение мультиметра

• пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
• обрывом, сопровождаемым отсутствием токового проведения;
• утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт – типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Видео на тему

Определение пригодности радиодеталей – основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда.

С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.

Виды диодов и их предназначение

Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание. Стрелка указывает направление течения тока. Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.

Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:

• обычные диоды, созданные на основе p-n перехода;
• с барьером Шоттки, чаще называемые просто диоды Шоттки;
• стабилитрон, служащий для стабилизации потенциала и другие виды.

Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку. Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

Проверка диодов мультиметром или другим тестером должна проводиться только после определения их типа и марки, потому что разные виды тестируются по-разному.

Применение тестера

Простейшим, но от этого ничуть не менее эффективным, прибором для тестирования элементов электронных схем, полупроводниковых диодов, в том числе, является тестер радиодеталей. Более того, этот инструмент наиболее распространен в среде радиомастеров по причине неприхотливости, малых массогабаритных параметров и возможности измерения практически любых характеристик радиоэлементов и цепей, важных при ремонте.

Считается, что цифровые мультиметры, благодаря своей точности и удобству в эксплуатации, постепенно вытесняют аналоговые. Однако не стоит грешить на точность старенькой «цешки». В ее состав уже входят микросхемы, а мостовые резисторы имеют погрешность 1-2% (это очень высокая точность даже для интегральных микросхем). Поэтому, чтобы проверить исправность диода или транзистора нет необходимости покупать новый мультиметр, при наличии аналогового.

Цифровая индикация прижилась из-за отсутствия механических узлов в мультиметре.

Это повысило его удароустойчивость и срок эксплуатации.

Проверка диодов упростилась и с появлением звукового сигнала, позволяющего даже не обращать внимания на дисплей. В большинстве мультиметров существует специальный режим, позволяющий в прямом и переносном смысле прозвонить диод. Он отмечен на корпусе соответствующим знаком.

Достаточно вставить черный штекер в разъем COM, а красный в разъем измерения сопротивления (Ω), установить переключатель на режиме прозвонки диодов, и можно начинать проверку.

Методика проверки

Проверка диодов мультиметром заключается в выяснении работоспособности их p-n перехода. Вообще, в радиоэлектронике бывают лишь две неисправности. Первая представляет собой разрыв цепи (перегорание), когда ток не течет ни в одном из направлений. Вторая же вызвана коротким замыканием (пробой) электродов, что превращает компонент в кусок обычного провода.

Методика тестирования предельно проста. При соединении анода с плюсовым щупом мультиметра, а катода с минусовым, p-n переход должен быть открыт, следовательно, его сопротивление близко к нулю. Цифровые измерители должны подать характерный сигнал. При обратном подключении p-n переход обязан быть заперт, о чем должно свидетельствовать бесконечное (в теории) его сопротивление. На дисплее цифрового тестера индицируется цифра 1. Так звонится рабочий диод. Если же ток проходит, вне зависимости от полярности подключения, налицо короткое замыкание. В случае когда прибор не звонится ни в ту ни в другую сторону имеет место разрыв.

Нередко можно услышать вопрос о том, как проверить диод Шоттки. Действительно, эти компоненты принципиально отличаются от прочих. Дело в том, что p-n переход даже в открытом состоянии имеет сопротивление, хотя и небольшое. Это, в свою очередь, вызывает потери энергии, рассеиваемые в виде тепла. Для сокращения последних один из полупроводниковых электродов диода был заменен металлом. И хотя ток потерь в этом случае немного увеличивается, но в открытом состоянии сопротивление перехода очень низко, что обуславливает экономичность прибора. В остальном проверка диода Шоттки с использованием мультиметра ничем не отличается от тестирования обычного p-n перехода.

Стабилитроны

Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.

Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала. Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.

Без выпаивания

Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент.
Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.

Разумеется, если мастер читает принципиальную схему как открытую книгу или «набил руку» на подобных аппаратах, он может оценить работоспособность прибора. Существуют даже методики проверок без демонтажа для автомобильного питания, например.

Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.

Диоды SS1хх с барьером Шоттки предназначены для установки на поверхность печатной платы – SMD монтажа, выпускаются в пластмассовом корпусе типа SMA, по спецификациям JEDEC – DO 214AC, присутствуют в каталогах многих производителей электронных компонентов и применяются во множестве устройств.

Корпус и маркировка прибора

Катод обозначается цветной или серой полосой, могут использоваться точка, выемка. Для выводов используется лужёная латунь.

Обозначение SS говорит о способе монтажа и типе диода – поверхностный монтаж, Шоттки (Surface Mount Schottky). Маркировка может быть сокращена до двух знаков, например, S4 (применяется компанией Vishay).

Графическое обозначение на схемах может несколько отличаться от обычных диодов, правило соблюдается не всегда, и тип прибора указывается произвольным способом.

Особенности

Переход Шоттки (барьер) конструктивно реализуется в виде контакта металла с полупроводником, здесь не применяется обычная полупроводниковая P – N структура с электронно-дырочной проводимостью, ток через переход формируется основными носителями – электронами.

Диоды, изготовленные по такой технологии, носят имя Шоттки Вальтера, впервые описавшего свойства перехода металл – полупроводник. Отличаются низким сопротивлением в прямом направлении (малым падением напряжения), высоким быстродействием, небольшой электрической ёмкостью перехода – могут применяться на высоких частотах.

Также имеют недостатки, вследствие особенностей конструкции: неустойчивы к превышению максимального обратного напряжения, рост температуры кристалла провоцирует резкое возрастание обратного тока. Применяются полупроводники на основе кремния или арсенида галлия – основного материала для светодиодов. Металл – золото, платина, серебро. От применённого металла зависят характеристики изделия.

Основные электрические параметры

Характеристики диода SS14 и других определяются при 25 оС, при резистивной и индуктивной нагрузке. Значения тока уменьшаются на 20 % для емкостной нагрузки.

• Значения тока и напряжения указаны в типе диодов, где 1 – максимальный выпрямленный ток, ампер, 4 – максимальное пиковое обратное напряжение, 40 вольт. Соответственно, вторая цифра 5 – это 50 В и т. д.;

Важно помнить! Особенно при отсутствии документации, что среднее напряжение (выпрямленное) всегда меньше, приблизительно в 1,5 раза.

• Пиковый прямой ток, в зависимости от производителя, от 30 до 60 ампер за время 8,3 мсек;
• Типичное значение ёмкости на частоте 1 МГц – 50 пФ;
• Рабочая температура – до 125 оС.

Допускается пайка при 260 оС в течение 10 сек.

Применение

Наиболее часто диоды Шоттки используются в импульсных блоках питания как эффективные выпрямители на частотах до сотен килогерц, с малым временем восстановления. Как защитный элемент мощных ключевых транзисторов для уменьшения потерь на коммутацию и предотвращения короткого замыкания часто встраиваются в корпус транзистора. Являются обязательным элементом цифровых схем, преобразователей питания и каждого зарядного устройства для телефона или смартфона.

Важно! Даже кратковременное превышение допустимого обратного напряжения почти гарантированно приводит к полному выходу из строя. Недостаточный отвод тепла при работе в режимах, близких к предельным, вызывает неконтролируемый рост обратного тока и перегрев с тем же результатом.

SS14 и другие диоды этой серии имеют множество аналогов и одинаковое обозначение у разных производителей, на практике являются универсальными диодами Шоттки. Например, полный аналог STPS140A фирмы STMicroelectronic у компании IOR – это MBRA140TR.

Видео

Ss14 диод как проверить

В наше время без измерительных приборов тестеров практически невозможно обойтись. Даже для простого ремонта в доме или квартире при работе с проводкой необходим тестер. А также довольно часто возникает необходимость проверить диод и другие радиокомпоненты. Измерительные приборы делятся на аналоговые и цифровые. В аналоговых тестерах на панели прибора присутствует стрелка и шкала с обозначениями, а в цифровом измерения отображаются на цифровом табло.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Диод Шоттки принцип работы
• Мощные диоды шоттки. Что такое диод шоттки, его характеристики и способ проверки мультиметром
• Как проверить диод?
• Как проверить диод Шоттки мультиметром?
• Как проверить диод мультиметром не выпаивая
• Как проверить различные типы диодов тестером — полная инструкция
• ss14 диод как проверить
• Как проверить работоспособность резисторов и диодов тестером
• Диод Шоттки. Как проверить?
• Как проверить работоспособность резисторов и диодов тестером

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Три метода проверки диодов ШОТКИ УЛЬТРАФАСТ ВЫПРЯМИТЕЛЬНЫХ СИЛОВЫХ

Диод Шоттки принцип работы

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т. Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки например, батарейку и лампочку , а будем пользоваться мультиметром подойдет даже такая простая модель, как DTb или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации. Диоды относятся к простым полупроводниковым радиоэлементам на основе p-n перехода.

На рисунке представлено графическое обозначение наиболее распространенных типов этих устройств. Защитный диод, а также выпрямительный включая силовой или шоттки можно проверить при помощи мультиметра или воспользоваться омметром , для этого переводим прибор в режим прозвонки так, как это показано на фотографии. Щупы измерительного прибора присоединяем к выводам радиоэлемента. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление.

В этом случае можно констатировать исправность элемента. Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля. Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне.

Поэтому нам потребуется собрать простую схему. В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото А и вставить деталь в разъем для конденсаторов. Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору мультиметр с функцией измерения емкости.

Питание должно подаваться со стабилизированного источника питания важно с напряжением 9 вольт например, батарея Крона. Меняя емкость подстрочного конденсатора С2 добиваемся показания на индикаторе пФ. Это значение мы будем вычитать от показания прибора. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые — постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:.

В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания — главное достоинство защитного TVS диода.

Теперь о проверке. Она ничем не отличается от обычного диода. Но, проверка работоспособности скатывается к обычной прозвонке.

Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку годная она или нет пытаясь поджечь.

Проверить высоковольтный диод СВЧ печи тем же способом, что и обычный, не получится, в виду его особенностей. Для тестирования этого элемента, понадобится собрать схему показанную на рисунке ниже , подключенную к блоку питания вольт. Напряжения вольт будет достаточно для поверки большинства элементов данного типа, методика тестирования — как у обычных диодов. Величина сопротивления R должна быть в пределах от 2кОм до 3,6кОм.

Учитывая, что ток, протекающий через диод, зависит от напряжения, приложенного к нему, тестирование заключается в анализе этой зависимости. Для этого потребуется собрать схему, например, такую, как показана на рисунке. Диапазон измерений, выставленный на мультиметре ,не должен быть меньше тока максимума диода, этот параметр указан в даташит datasheet радиоэлемента.

Видео: Пример проверки диода мультиметром. Если элемент исправен, в процессе измерения прибор покажет увеличение тока до I max диода, после чего последует резкое уменьшение этой величины.

При дальнейшем повышении напряжения ток уменьшится до I min , после чего снова начнет расти. Проверка светодиодов практически ничем не отличается от тестирования выпрямительных диодов. Как это делать, было описано выше. Светодиодную ленту точнее ее smd элементы , инфракрасный светодиод, а также лазерный, проверяем по той же методике. К сожалению, мощный радиоэлемент данной группы, у которого повышенное рабочее напряжение, проверить указанным способом не получится.

В этом случае дополнительно понадобится стабилизированный источник питания. Алгоритм тестирования следующий:. При простой проверке измеряется обратное и прямое сопротивление помещенного под источник света радиоэлемента, после чего его затемняют и повторяют процедуру. Для более точного тестирования потребуется снять вольтамперную характеристику, сделать это можно при помощи несложной схемы.

Для засветки фотодиода в процессе тестирования можно использовать в качестве источника освещения лампу накаливания мощностью от 60Вт или поднести радиодеталь к люстре.

У фотодиодов иногда встречается характерный дефект, который проявляется в виде хаотического изменения тока. Если в процессе тестирования уровень тока будет оставаться неизменным, значит, фотодиод можно считать рабочим. Как показывает практика, протестировать диод не выпаивая, когда он находится на плате, как и другие радиодетали например, транзистор, конденсатор, тиристор и т.

Это связано с тем, что элементы в цепи могут давать погрешность. Поэтому перед тем, как проверить диод, его необходимо выпаять. К проверке супрессоров — эти элементы одноразовые?. Я правильно понял?. Если обнаружен сгоревший предохранитель нужно менять защитный диод?. Искать есть-ли он в схеме?. Пожалуйста, поделитесь знаниями и опытом. Если супрессор вышел со строя по причине превышения уровня напряжения, то, как и предохранитель, он является одноразовым прибором.

Поэтому после такой реакции на превышение электрического импульса его смело можно выбрасывать и заменять на новый. По поводу проверки супрессора, то она выполняется в том же порядке, что и для обычного диода. При помощи тестера вы прикладываете номинальное значение напряжение к контактам в прямой и обратной последовательности.

Если в прямом положении анод — катод вы видите конкретную величину сопротивления, а в обратном сопротивление стремиться к бесконечности, значит ваш супрессор годен. В случае если в обратном положении сопротивление не стремиться к бесконечности, а представляет собой определенную величину, соизмеримую с величиной сопротивления в прямом положении щупов, то устройство считается негодным. Следует отметить, что проверить срабатывание супрессора вы не можете, так как при этом произойдет и его окончательный выход со строя.

Поэтому экспериментировать с напряжением более номинального не стоит. Доброго времени! Я тут в инете наковырял схемку высовольтного преобразователя, с небольшой доработкой, и собрал уже её, работает хорошо.

Регулируемое напряжение вольт. Задумка была сделать для проверки высоковольтных транзисторов полевых, ИЖБТ, диодов. Проверить мы эти детали можем и мультиметром, и под нагрузкой, но на не больших напряжениях. У меня есть самодельный приборчик проверки как открывается транзистор под нагрузкой, так вот я к чему, если кому интересно могу показать схемку, питается от кроны на 9 вольт, маленький, можно на рынке при покупке детали проверить. Схема снятия вольт-амперной характеристики фотодиода не верна!

Верхний вывод потенциометра не должен соединяться со средним. Емкость варикапа измеряют при подаче на него номинального напряжения в обратном направлении и не мультиметром. Начнем с конца: По варикапу. Во первых мы не измеряем его емкость, а проверяем работоспособность. Для точного измерения емкости потребуется собрать небольшую схему. Описанной методики вполне достаточно для определения годен-негоден.

В схеме фотодиод включен в запирающем направлении, следовательно, амперметр покажет прямой ток только при пробитом диоде, либо обратный, если позучесть имеет место. Соответственно, если все ок, прибор ничего не покажет.

А по поводу схемы вольт-амперной характеристики, таки да. Есть моя ошибка. Я её устранил и обновил схему. Смотрите, пожалуйста. Я отразил в соответствующем дополнительном подзаголовке в статье, все что знаю про проверку TVS диода. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно.

Мощные диоды шоттки. Что такое диод шоттки, его характеристики и способ проверки мультиметром

Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах , а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода , она проводиться по единому принципу. Единственным моментом будет , который нужно учесть , что диоды Шоттки , используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так , сегодня мы расскажем вам , как проверить диод Шоттки мультиметром и выявить все его дефекты?

Как проверить диод мультиметром, какие виды диодов применяются в современной радиотехнике. Прибор для проверки исправности.

Как проверить диод?

Диод Шоттки еще одна разновидность типичного полупроводникового диода, его отличительная особенность это малое падение напряжения при прямом включении. Название свое он получил в честь немецкого физика изобретателя Вальтера Шоттки. В этих диодах в роли потенциального барьера применяется переход металл-полупроводник, а не p-n переход. Допустимое обратное напряжение диодов Шоттки обычно около вольт, например CSD и его аналоги, на практике они используются в низковольтных цепях при обратном напряжении до нескольких десятков вольт. На принципиальных схемах они обозначается почти как диод, мотри рисунок выше, но с небольшими графическими отличиями, кроме того достаточно часто попадаются сдвоенные диоды-шоттки. Сдвоенный диод Шоттки — это два отдельных элемента собранных в одном общем корпусе причем выводы катодов или анодов этих компонентов объединены. Поэтому сдвоенный диод, обычно трех выводной. В импульсных и компьютерных блоках питания можно достаточно часто увидеть сдвоенные диоды Шоттки с общим катодом.

Как проверить диод Шоттки мультиметром?

Schottky- Di, 40V, 1A. Schottky- Di, 60V, 1A. Schottky- Di, V, 1A. Schottky- Di, V, 10A. Schottky- Di, 45V, 10A.

Это диод Шоттки. Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.

Как проверить диод мультиметром не выпаивая

К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки. Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник. Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.

Как проверить различные типы диодов тестером — полная инструкция

Диод Шоттки Добрый день! Использую схему автономного питания с ионисторами. Плюс DC 5В подключен через Диод Шоттки Здравствуйте уважаемые форумчане! Я занимаюсь расчетом диода Шоттки. При расчете возникло несколько Выбор аналога Шоттки Мне надо подобрать аналог диода Шоттки MBR из наличия у себя, с этой целью я сравниваю обратное Чем заменить?

Как проверить диод мультиметром? Здесь подробно рассказано о том, как можно определить исправность диода цифровым мультиметром.

ss14 диод как проверить

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Замена Li-ion на Ni-MH.

Как проверить работоспособность резисторов и диодов тестером

Сейчас этот форум просматривают: Google [Bot] и 4 гостя. Предыдущее посещение: Пт окт 11, Текущее время: Пт окт 11, Сообщение Добавлено: Сб сен 10, В прекрасный момент перестал работать ЗУ, при втыкании вилки в розетку индикатор «Сеть» не загорается, зарядить дохлые аккумуляторы не могу.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета.

Диод Шоттки. Как проверить?

Диоды Шоттки широко используются в низковольтных цепях вследствие малого падения на переходе структуры метал-полупроводник. Для работы в цепях с высоким напряжением созданы высоковольтные выпрямительные диоды со структурой, состоящей из двух полупроводников. Сборки из четырех диодов полупроводниковых структур позволяют изготавливать диодные мосты для работы в выпрямителях сетевых источников питания. В более высокочастотных преобразователях напряжений применяются импульсные диоды. Для защиты от перенапряжений цепей питания разработаны ограничительные диоды. Двухвыводная полупроводниковая структура способная излучать свет при включение в электрическую цепь получила название светоизлучающий диод, сокращено светодиод.

Как проверить работоспособность резисторов и диодов тестером

Диоды Шоттки — отдельный тип полупроводниковых приборов, в которых не используется p — n переход, элементом с односторонней проводимостью в них является зона контакта металла с полупроводником. Они часто называются диодом с барьером Шоттки, по имени германского исследователя Вальтера Шоттки, определившего свойства потенциального барьера в контактном слое металл — полупроводник, в том числе его выпрямительные свойства. Полупроводник в таких структурах — кремний или арсенид галлия, наиболее часто применяемые металлы — золото, серебро, платина. Диоды, использующие барьер Шоттки, широко распространены и обладают рядом свойств, отличных от кремниевых приборов с p — n переходом:.

Что такое диод SS14? – forwardonclimate.org

Полезные советы

27.09.2019 Элленор Макфарланд

Что такое диод SS14?

SS14 представляет собой мощный выпрямитель Шоттки для поверхностного монтажа с низким падением напряжения 0,5 В и высоким прямым током 1 А. Диод имеет высокую эффективность и способность к высокому импульсному току 30А. Он обычно используется в высокочастотных инверторах, устройствах защиты от полярности и т. д.

Что такое SS54?

SS54 представляет собой выпрямительный диод с барьером Шоттки для низковольтных/высокочастотных инверторов, приложений с функцией свободного хода и защиты от полярности. Поверхностное крепление. Переход металл-полупроводник с защитным кольцом. Эпитаксиальная конструкция.

Что такое выпрямительный диод с барьером Шоттки?

Диод Шоттки или выпрямитель с барьером Шоттки, названный в честь немецкого физика Вальтера Х. Шоттки, представляет собой полупроводниковый диод, разработанный с металлическим полупроводниковым переходом. Он имеет низкое прямое падение напряжения и очень быстрое переключение. На самом деле, это одно из старейших полупроводниковых устройств.

Для чего используется выпрямитель Шоттки?

Диоды Шоттки используются из-за их низкого напряжения включения, быстрого времени восстановления и малых потерь энергии на более высоких частотах. Эти характеристики делают диоды Шоттки способными выпрямлять ток, способствуя быстрому переходу из проводящего состояния в запирающее.

В каком диоде используется переход металл-полупроводник?

Диод Шоттки
Диод Шоттки (названный в честь немецкого физика Вальтера Х. Шоттки), также известный как диод с барьером Шоттки или диод с горячими носителями, представляет собой полупроводниковый диод, образованный соединением полупроводника с металлом.

Как измеряется диод Шоттки?

Подключите красный положительный щуп к аноду диода Шоттки, а черный общий щуп к катоду диода. Прислушайтесь к звуковому сигналу или гудению мультиметра. Если диод Шоттки сработает, как и ожидалось, мультиметр издаст звуковой сигнал.

Как работает выпрямительный диод?

Диодный выпрямитель выдает переменное напряжение, пульсирующее во времени. Фильтр сглаживает пульсации напряжения, а для получения постоянного напряжения используется регулятор, устраняющий пульсации.

Что такое диод Шоттки?

Диод Шоттки (названный в честь немецкого физика Вальтера Х. Шоттки), также известный как диод с барьером Шоттки или диод с горячими носителями, представляет собой полупроводниковый диод, образованный соединением полупроводника с металлом. Он имеет низкое прямое падение напряжения и очень быстрое переключение.

Что такое силовой выпрямитель?

Силовой выпрямитель — это устройство, используемое для преобразования мощности переменного тока (AC) в мощность постоянного тока (DC).

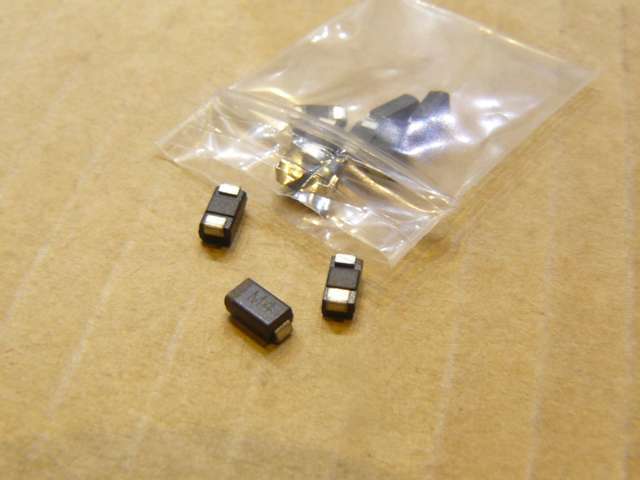

Vishay 40V 1A, диод Шоттки, 2-контактный DO-214AC SS14-E3/61T

Посмотреть эту категорию

---

23400 В наличии на складе для доставки в течение 10 раб. дней

tickAdded

3

Price (Ex. GST) Каждый (на катушке 1800)

$ 0,328

(Exc. GST)

$ 0,361

(INC. GST)

PEEL*

единиц	на единицу
		33333333079 гг.
1800 — 1800	$0.328	$590.40
3600 — 5400	$0.322	$579.60
7200 +	$0.316	$568.80
*price indicative

RS Артикул:

918-9402

Изготовитель. Деталь №:

SS14-E3/61T

Производитель:

Vishay

COO (Страна происхождения):

CN

Technical data sheets

• docPdfDatasheet
• docPdfESD Control Selection Guide V1

• docZipSchematic Symbol & PCB Footprint

Legislation and Compliance

COO (Country of Origin):

CN

---

Информация о продукте

Vishay SS12-SS16 SMD барьерные выпрямители Шоттки

Vishay SS12-SS16 9Выпрямители с барьером Шоттки серии 0172 представляют собой низкопрофильные устройства в корпусе SMA (DO-214AC).
