Печатная плата электроники – инструкция изготовления
У большинства радиолюбителей есть свой способ изготовления печатных плат, отточенный временем, а возможно и годами. В данной статье хочу поделится своим «рецептом» с надеждой, что он будет интересен другим людям, сталкивающимся с изготовлением печатной платы дома из подручных средств. Сама по себе статья является краткой инструкцией как для самого себя, так и возможно другим людям и имеет вид некой пошаговой инструкции с иллюстрацией каждого этапа.
Давайте начнем с необходимых компонентов. Для начала необходимо изготовить фотошаблоны, я делаю это в программе KiCad c сохранением шаблонов в svg формат и последующей их печатью через InkScape. В свое время сохранял файл в pdf формат и просто их печатал, но пришлось отказаться от такого варианта из-за низкой точности данного подхода.
Для печати я использую обычный лазерный принтер, без каких либо дополнительных настроек, печатаю на специальной прозрачной пленке для лазерных принтеров. В итоге получаем 2 фотошаблона.
Следующим этапом, в случае печати на лазерном принтере, является уплотнение тонера, из всех испробованных вариантов остановился на обычном порошке графита. Для этого нам нужен графитовый стержень, который лучше всего взять из сердечника батарейки, но у меня под рукой был карандаш, и с помощью скальпеля делаем очень мелкую графитовую стружку.
Все работы с печатной платой рекомендую делать в резиновых перчатках, для исключения попадания жира на поверхность платы. Вырезаем плату нужных размеров, с 2-х сторон оставляем примерно полсантиметра технологичной зоны, которая пригодится нам в дальнейшем для нанесения паяльной маски. Очень тщательно вымываем плату под водой, я мою с обычным мылом для рук. Также отрезаем с запасом нужный кусок фоторезиста.
Ставим УФ лампу на высоте 20 см и включаем на 5 мин. На картинке не показано, но дополнительно данную конструкцию накрываю картонной коробкой, поскольку УФ свет вреден для организма. Пленку оставляем, она нам пригодится в дальнейшем.
Опускаем плату в раствор и ватной палочкой время от времени протираем поверхность. Примерно через 10 мин промываем под проточной водой и получаем плату где остался только засвеченный фоторезист. Травление занимает примерно мин, раствор время от времени нужно взбалтывать, также я протираю плату ватной палочкой в процессе травления. Печатная плата готова. Перед нанесением паяльной маски плату необходимо хорошо обезжирить, промыть и просушить.
Причем высушить ее нужно очень хорошо, сам текстолит может оставлять в себе небольшую часть влаги, поэтому сушке важно уделить особое внимание.
В нашем случае будем использовать однокомпонентную зеленую паяльную маску, купленную на aliexpress.
Примите, пожалуйста, во внимание, что время экспозиции маски другого цвета может отличаться, и его нужно подбирать отдельно. Итак, отрезаем 2 одинаковых куска лавсановой пленки, размером больше чем ваша плата, кладем одну часть на ровную поверхность, сверху кладем печатную плату, и приклеиваем по краям скотч, залезая на плату примерно на мм помните техническую область о которой говорилось в начале статьи?
В данном случае скотч играет 2 роли. Аккуратно двигая стеклом, выставляем фотошаблон в точном соответствии с контактами печатной платы. Через нужное время достаем нашу плату, снимаем стекло, фотошаблон и лавсановую пленку, берем ватку и вытираем маску, не отвердевшую под УФ светом, снимаем скотч, и вытираем окончательно плату по бокам. Нужно заметить, что некоторые люди промывают плату под водой с моющим средством, но в моем случае, я просто беру сухую ватку и вытираю поверхность.
Также необходимо дополнительно, без стекла, положить плату на 60 минут под УФ лампу для полного закрепления паяльной маски.
Сами фотошаблоны необходимо сохранить в виде: фотошаблон печатных дорожек — зеркальный негатив фотошаблон паяльной маски — зеркальный позитив Для печати я использую обычный лазерный принтер, без каких либо дополнительных настроек, печатаю на специальной прозрачной пленке для лазерных принтеров.
В итоге получаем 2 фотошаблона как видите делаю несколько копий шаблонов, чтобы потом выбрать лучший из них. Для этого нам нужен графитовый стержень, который лучше всего взять из сердечника батарейки, но у меня под рукой был карандаш, и с помощью скальпеля делаем очень мелкую графитовую стружку берем ватку, и очень аккуратно, с минимальным нажимом, начинаем растирать графитовую стружку по поверхности тонера, в результате тонер должен покрыться блестящим налетом графита фотошаблоны готовы, кладем их в сторону, и приступаем непосредственно к печатной плате.
В случае если воздух все же попал, его можно проколоть тонкой иголкой, убрав таким образом, но все же лучше снять фоторезист полностью и попробовать заново далее берем печатную плату с фоторезистом, кладем на нее наш фотошаблон с дорожками тонером вниз, позиционируем и прижимаем стеклом.
Пленку оставляем, она нам пригодится в дальнейшем готовим раствор кальцинированной соды, на данную плату я взял примерно пол чайной ложки соды и растворил примерно в мл воды. Примерно через 10 мин промываем под проточной водой и получаем плату где остался только засвеченный фоторезист готовим раствор персульфата натрия, поскольку раствор практически одноразовый, то готовлю ровно столько сколько нужно на одно травление, в моем случае это опять же примерно пол чайной ложки на мл теплой воды.
Травление занимает примерно мин, раствор время от времени нужно взбалтывать, также я протираю плату ватной палочкой в процессе травления получаем такой результат следущая задача — снять уже ненужный фоторезист, для этого капаем каплю ацетона на поверхность платы и накрываем лавсановой пленкой, которую мы сняли до травления платы, через 30 секунд фоторезист начнет отслаиваться снимаем пленку и вытираем сухой ваткой, снимая при этом весь фоторезист.
Печатная плата готова Нанесения паяльной маски Перед нанесением паяльной маски плату необходимо хорошо обезжирить, промыть и просушить. В данном случае скотч играет 2 роли Фиксирует плату на лавсановой пленке Играет роль бортика, регулирующего высоту нанесения паяльной маски, благодаря ему она получается однородной наносим саму паяльную маску, ее нужно не много, но важно рассчитать, чтобы ее было достаточно для покрытия всей платы за один прижим стекла далее сверху накрываем плату вторым куском лавсановой пленки и аккуратно прижимаем стеклом постепенно увеличивая нажим на стекло, даем ей растечься по всей поверхности, данную процедуру важно сделать в один этап когда маска растеклась по плате, снимаем стекло, кладем сверху фотошаблон и прижимаем стеклом обратно.
Аккуратно двигая стеклом, выставляем фотошаблон в точном соответствии с контактами печатной платы после чего весь этот «бутерброд» кладем под УФ лампу на 60 минут. Через дополнительные 60 мин паяльная маска готова Спасибо за внимание, всем хорошего настроения.
Печатная плата – изготовление в домашних условиях
Травление плат в домашних условиях. Теги: техника , радиоэлектроника. Новый опрос Новый фотосет Новая тема Написать сообщение в тему. Alexeyy Alexeyy втянувшийся. Никто не знает каким образом в домашних условиях можно сделать трафарет для того, чтобы потом по нему травить плату?
Изготовление печатных плат в домашних условиях персульфат натрия — для травления печатной платы; прозрачная пленка для печати на принтере.
Изготовление печатных плат
Как в бытовых и лабораторных условиях делали платы раньше? Недостающие элементы дорисовывали рейсфедерами и ретушировали скальпелем. Что же мы имеем сегодня? Прогресс не стоит на месте. Времена, когда радиолюбители рисовали ПП каменными топорами на шкурах мамонтов, канули в лету. Появление на рынке общедоступной химии для фотолитографии открывает перед нами совсем иные перспективы производства ПП без металлизации отверстий в домашних условиях. Коротко рассмотрим химию, используемую сегодня для производства ПП.
Фоторезист Можно использовать жидкий или пленочный. Пленочный в данной статье рассматривать не будем вследствие его дефицитности, сложностей прикатывания к ПП и более низкого качества получаемых на выходе печатных плат. Используется при мелкосерийном изготовлении печатных плат, гравюр на меди, при проведении работ, связанных с переносом изображений на различные материалы.
Способы травления печатных плат
Добрый день, друзья! Сегодня я вам расскажу, как изготовить печатную плату в домашних условиях. Есть несколько способов ее изготовления при помощи:. В данной статье я расскажу о «дедовском», первом методе, так как это самые азы и любой новичок должен пройти этот этап. Ручная разводка печатных плат не означает неопытность радио электронщика, хоть и существует множество технологий нанесения рисунка на фольгированный текстолит, более красивые и быстрые, но есть радиоэлектронщики старой закалки, которые относятся к изготовлению печатной платы, как искусству ручной работы и им плевать, что есть фоторезисты, лазерные принтеры и т.
Здравствуйте дорогие друзья!
Рецепты домашней выпечки с фото — пошаговые мастер-классы
Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Травим плату тем, что есть на кухне Технологии. Для этого нам понадобится: — Уксус — Пероксид водорода , или просто перекись -И самый главный ингредиент что бы вы думали?
Изготовление высококачественных печатных плат в «домашних» условиях
Печатные платы — изготовленные из диэлектрика стеклотекстолита, анодированного алюминия, гетинакса пластины. В толще либо на поверхности таких пластин проходят проводящие электричество цепочки электронной схемы. Электронные составляющие ПП печатных плат соединены друг с другом при помощи пайки, благодаря чему обеспечивается требуемый гальванический контакт и стойкость к механическим воздействиям. Кроме того, такая пластина из диэлектрика способна исполнять функции экранирования, повышения прочности конструкции, теплоотвода. Существует несколько разновидностей печатных плат — они могут быть одно-или двухсторонними, а также многослойными.
Это зависит от того, какое количество слоев из фольги есть у данной платы. Нужно заметить, что изготовление печатных плат из нескольких слоев — очень простой процесс. Для этого понадобится просто склеить между собой односторонние либо двухсторонние диэлектрические пластины.
А принцип изготовления печатной платы в домашних условиях сводится к Существует несколько технологий прорисовки и травления.
Изготовление высококачественных печатных плат в «домашних» условиях
Сегодня мы будем говорить о такой технологии, как изготовление печатных плат в домашних условиях с использованием пленочного фоторезиста. Примечание : фоторезист — полимерный пленочный или аэрозольный светочувствительный материал, который наносится на подложку основу методом фотолитографии, образуя на ней рисунок окна для их последующей обработки травящими или красящими веществами. В принципе, существует несколько методов для изготовления печатных плат в домашних условиях.
В этой статье рассмотрено несколько простых способов травления печатных плат, на случай когда нет хлорного железа.
Травление в растворе серной кислоты и перекиси водорода. Затем туда добавляют таблеток перекиси водорода. Травление платы в данном …. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr.
Печатная плата — это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой.
Рассмотрим способы травления печатных плат , которые можно произвести, да же подростку в домашних условиях. Полученная здесь информация, поможет всем радиолюбителям, не зависимо от опыта и профессионализма. Всем кто занимается ремонтом электроники, периодически приходится собирать схемы самостоятельно. Применяя кусок фольгированного стеклотекстолита, и нанесения на него схемы, с помощью утюга, ЛУТ технология. Самый распространённый и зарекомендовавший себя метод, травления печатных плат в домашних условиях. Как разводить хлорное железо? Берем ёмкость в которой будем травить платку, наливаем тёплую воду, добавляем хлорное железо в пропорциях один к четырем, не критично.
Здравствуйте, уважаемые друзья, сегодня я расскажу о лазерно — утюжной технологии изготовления печатных плат в домашних условиях. Почему, эта технология называется лазерно — утюжная? Потому, что для изготовления печатных плат, я буду использовать лазерный принтер и обычный утюг. Из материалов вам понадобиться фольгированный текстолит из него будет изготовлена печатная плата.
BIGBEN Mobile Blog: Способы травления печатных плат
Рассмотрим способы травления печатных плат, которые можно произвести, да же подростку в домашних условиях. Полученная здесь информация, поможет всем радиолюбителям, не зависимо от опыта и профессионализма.
Всем кто занимается ремонтом электроники, периодически приходится собирать схемы самостоятельно. Применяя кусок фольгированного стеклотекстолита, и нанесения на него схемы, с помощью утюга, ЛУТ технология.
Как травить плату хлорным железом
Самый распространённый и зарекомендовавший себя метод, травления печатных плат в домашних условиях.
Как разводить хлорное железо? Берем ёмкость в которой будем травить платку, наливаем тёплую воду, добавляем хлорное железо в пропорциях один к четырем, не критично. На 100 миллилитров воды, примерно 25 грамм порошка, можно обойтись без ювелирных весов, проверенным методом, на глаз.
Порошок обычно с крупными камнями, колем их гвоздём, тщательно помешиваем, растворяем железо в воде. Делаем это очень аккуратно, раствор очень едкий и загубить вещи, проще простого.
Опускаем в раствор печатную плату, после пойдет реакция между хлорным железом и медным покрытием на текстолите в виде пузырьков на поверхности. Периодически перемещаем плату в ёмкости, для перемешивания состава, который прореагировал, что позволит увеличить скорость травления и сэкономит наше время.
Процесс относительно быстрый, чаще посматривайте за происходящим. после извлечения схемы, промойте проточной водой. Счищаем остатки тонера ацетоном или мелкой наждачной, лудим дорожки. Многоразовый, выгодный, способ, можно травить в банке, по мере необходимости, убирать её, а через недельку, использовать вновь.
Травление платы перекисью водорода, солью и лимонной кислотой
Перекись водорода покупаем в ближайшей аптеке, лимонную кислоту и соль в любимом магазине. Способ надёжный, но одноразовый, каждый раз придётся замешивать новый раствор.
Пропорции таковы, сто миллилитров перекиси водорода, самой простой трёх процентной, 5-6 столовых ложек лимонной кислоты и пару ложек поваренной соли, тщательно перемешиваем.
Для экономии материала, сделайте замес который будет немного скрывать печатную плату, для травления вполне достаточно, все равно потом выкидывать реактив. Бросаем в него плату и помешиваем.
Реакция проходит быстро и выделением пузырьков, медь растворяется прямо на глазах, раствор при этом нагревается. Полное травление заканчивается примерно через пол часа.
В принципе самый доступный способ, все компоненты спокойно приобретаются и стоят довольно дёшево, если надо растворить больше меди, перекиси не жалеем. Один минус, воспользовались, вылили, на второй раз его не хватит.

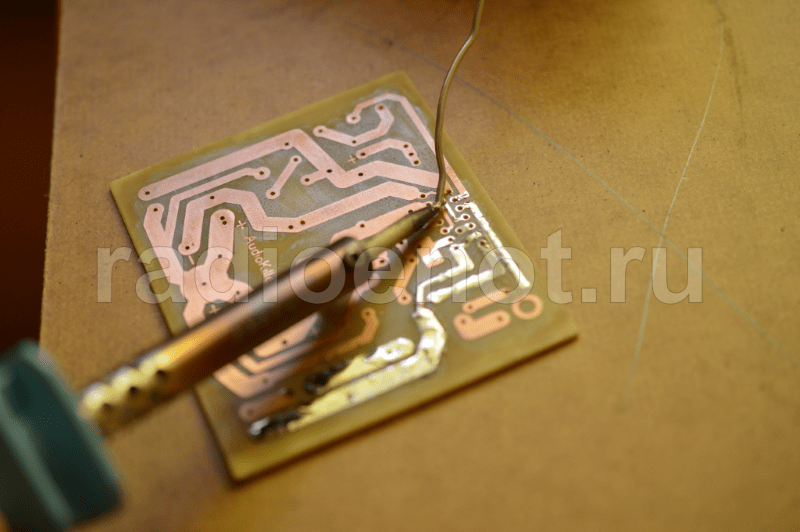

После процедуры, промываем, лудим изделие.
Травление плат в медном купоросе
Относиться к дешевым способам, купорос можно приобрести в строительных магазинах, аптеках и садоводческих лавках. Нам понадобится, горячая вода, самая обычная поваренная соль, которой пользовались ранее, сам купорос. Проводить действия будем эмалированной таре, на случай подогрева раствора для ускорения реакции травления печатной платы.
Внимание! Купорос вреден и токсичен, работайте на открытом воздухе или под вытяжкой, берегите здоровье!
На столовую ложку купороса, берем пол литра кипятка, две столовые ложки соли. Сначала в тару закладывается соль, купорос и после заливается кипятком. Перемешиваем до полного растворения порошков, или образования однородной массы. Укладываем в жидкость заготовку, иногда перемешиваем, по возможности подогреваем, можно использовать несколько раз. Метод рабочий, быстрый, но ядовитый.
Травим плату в соляной кислоте с перекисью водорода и гидроперитом
Гидроперит в таблетках для наружного применения, антисептик, имеется в свободной продаже.
Водород у нас уже есть, соляную кислоту можно слить с аккумулятора или купить, вполне возможно.
Очень мощная смесь, для быстрого травления плат. Агрессивный реактив, может навредить вещам и кожи, максимум внимания при обращении с ним. Работать нужно в проветриваемом, не жилом помещении, выделяет ядовитые пары. Травление проходит максимально быстро, нет необходимости подогревать жидкость.
Мы рассмотрели химические способы травления печатных плат, причём не все, а только доступные. Существуют ещё не стандартные методы, выжиганием лазером, гравировальной машиной, станком с числовым программным управлением
Травление печатных плат— как добиться идеального травления печатных плат
Печатные платы широко используются в электронной промышленности и также являются экономически эффективными. Он может собирать некоторые из самых сложных схем в небольших помещениях, исключая риск ослабления соединений. В отраслях, связанных с производством печатных плат, существует несколько способов их изготовления в сочетании с необходимым оборудованием.
Но опять же, травление печатных плат можно сделать в домашних условиях быстро. Эта статья предлагает полезную информацию о травлении печатных плат своими руками, а также шаги, которые необходимо выполнить, инструменты, которые могут вам понадобиться, и меры безопасности, среди прочего.
Содержание
1、Материалы и необходимые инструменты
Ниже перечислены некоторые основные инструменты и материалы, необходимые для самостоятельного травления печатной платы.
♦ Лазерный принтер
♦ Cloth Iron
♦ Dlill Machine
♦ Припаяя железа
♦ Стальная шерстяная или наждачная бумага
♦ Перчатки
♦ ПРОМОТ ПАМЕКА / ГЛОССА
♦ ПЛА ПКБ
♦ ПЕРСОНАЛЬНЫЙ ПАМЕЧЕР (
♦ ПКБ. желательно черный)
♦ Хлорид железа, также известный как раствор для травления
Изображение 1: изображение молодого человека, работающего с печатной платой помните, что вышеперечисленные материалы и оборудование являются обязательными.
В противном случае вы можете не работать с печатной платой должным образом.
Например, если у вас нет резиновых перчаток, вы можете напрячь руки. С другой стороны, если у вас нет с собой стальной шерсти или наждачной бумаги. Вам будет сложно очистить верхний оксидный слой медного материала в дополнение к слою фоторезиста вашей печатной платы. Отшлифованные поверхности позволяют изображению с вашей бумаги лучше прилипать, чтобы прилипать правильно.
Таким образом, кажется, что наличие подходящих инструментов и материалов необходимо, если вы собираетесь травить печатную плату, которая будет удовлетворять всем вашим требованиям. Отсутствие хотя бы одного из них может привести к неприятному опыту травления печатных плат.
2. Этапы травления печатной платы своими руками
Шаг 1. Возьмите распечатку схемы печатной платы
Используя лазерный принтер и глянцевую бумагу, сделайте или получите распечатку печатной платы. Кроме того, убедитесь, что вы печатаете распечатку на светлой стороне бумаги.
Кроме того, убедитесь, что для вывода выбран черный цвет как в настройках драйвера принтера, так и в программном обеспечении проектирования печатной платы.
Шаг 2. Аккуратно отрежьте медную пластину, предназначенную для печатной платы.
Осторожно отрежьте медную пластину в соответствии с размером макета с помощью резака или ножовки. После завершения этого, используя шарик стальной ваты или наждачную бумагу, потрите медную сторону вашей печатной платы, так как это удалит как фоторезист, так и верхний оксидный слой меди.
Шаг 3: Перенесите отпечаток печатной платы на медную пластину.
Используя свою схему в качестве точки отсчета, медленно нарисуйте медную пластину с помощью карандаша, и как только ваш рисунок выйдет, используйте перманентный черный маркер, чтобы обвести его.
Шаг 4: На плате для печатной платы прогладьте схему с бумаги
После печати на глянцевой бумаге прогладьте утюгом сторону с изображением до медной стороны перед тем, как нагреть утюгом ткань до максимума температура.
Для этого положите доску и фотобумагу на чистый деревянный стол обратной стороной фотобумаги к себе.
Используя плоскогубцы, удерживайте один конец, чтобы он оставался неподвижным, прежде чем положить горячую железную ткань примерно на 10 секунд на другой конец. Теперь медленно прогладьте фотобумагу кончиком с небольшим нажимом в течение примерно 15 минут.
Тепло от утюга переносит все чернила, напечатанные на глянцевой бумаге, на вашу медную пластину. Теперь поместите распечатанную тарелку в миску с теплой водой на 10 минут. После этого аккуратно снимите бумагу, оторвав ее.
Изображение 2: Изображение медного покрытия на поверхностях для увеличения толщины
Шаг 5. Травление пластины
Сначала наденьте резиновые перчатки, прежде чем положить на дно несколько газет, чтобы избежать проливания травильного раствора на пол.
Во-вторых, найдите пластиковую миску и налейте в нее немного воды, прежде чем растворить в воде около 2-3 чайных ложек порошка хлорида железа.
В-третьих, медленно погрузите печатную плату в раствор для травления примерно на три минуты. И после этого железная кислота вступит в реакцию с незамаскированной медью, чтобы удалить нежелательные кусочки меди с вашей печатной платы, процесс, известный как травление.
Шаг 6. Чистка и последние штрихи
Чистка — последний шаг. Здесь было бы полезно, если бы вы были осторожны при утилизации раствора для травления и других нежелательных материалов. Не выливайте его на бассейн или пруд. Наконец, тщательно промойте печатную плату и высушите ее чистой тканью, и вот она, ваша печатная плата!
Изображение 3: Изображение медного покрытия на поверхностях для увеличения толщины
3、Меры безопасности при травлении печатных плат
Хотя попытка создать печатную плату своими руками и оборудованием доставляет удовольствие, вы должны быть очень осторожны.
Простая ошибка может привести к тому, что вам потребуется дорогостоящая медицинская помощь или несколько швов. Поскольку это связано с использованием электроинструментов и опасных химикатов, нужно быть осторожным.
Крайне важно постоянно носить защитное снаряжение, такое как защитные очки, перчатки и фартук. Мне нужно быть, вам может потребоваться выполнять свою работу рядом со станцией для промывания глаз, телефоном и аптечкой.
Перед началом процесса травления печатной платы вам, возможно, придется убедиться, что вы правильно используете все инструменты и оборудование. Если вы в чем-то не уверены, обратитесь к специалисту.
Изображение 4: Изображение человека, припаивающего печатную плату
4、Проблемы создания/сборки печатных плат вручную
В последнее время многие любители пробуют свои силы в травлении печатных плат. Однако при ближайшем рассмотрении полученные результаты в основном менее точны. Есть несколько проблем, с которыми нужно столкнуться здесь и там.
Во-первых, травление печатной платы вручную — длительный процесс, который может сильно разочаровать. Некоторые люди, которые пытались собрать печатную плату вручную, сообщают, что тратили на это значительное количество времени. Например, на изготовление одной платы вручную может уйти неделя или две.
Во-вторых, легко допустить ошибки при пайке и травлении. Трудно следовать лучшим практикам, используемым известными производителями, поэтому изготовленные вручную печатные платы могут работать не так, как хотелось бы.
Человеческие руки не лучшая замена машинам как таковым. Даже самая устойчивая рука сталкивается с некоторыми трудностями в достижении точности станка и травильного инструмента.
Наконец, почему многие инженеры отказываются от изготовления печатных плат вручную? Другая причина заключается в том, что сложно и почти невозможно эффективно собрать SMT (компоненты для поверхностного монтажа) в соответствии с требованиями платы.
5.
Почему стоит выбрать нашу печатную плату для решения по травлению печатных плат?
Мы понимаем, что вы хотите вытравить печатную плату из ваших рук. Помимо того, что это весело, это увлекательно и является отличным способом узнать что-то новое. Но опять же, мы в Our PCB понимаем, что иногда такой процесс может быть сложным.
Вот где мы вступаем. Итак, почему вы выбираете нас для ваших решений для травления печатных плат, когда у вас есть выбор из дюжины других компаний? Причины относительно просты для понимания. С момента открытия бизнеса мы предоставляем нашим клиентам высококачественные печатные платы с исключительным обслуживанием клиентов и отличной скоростью.
Наша цель — сэкономить время и с трудом заработанные деньги наших клиентов, обеспечив им душевное спокойствие. Достижение такой цели отражается во всем, что мы предпринимаем, от нашей быстрой доставки до наших ценовых предложений, перед которыми трудно устоять.
6、Заключение
Вот и все, травление печатных плат своими руками: это не только весело, но и просто и дешево.
При условии, что вы будете следовать правильным шагам, гарантируя, что у вас есть правильные инструменты и оборудование для использования. Будьте уверены, что вы получите конечный продукт, который удовлетворит вас после завершения процесса. Несмотря на то, что проблем трудно избежать, соблюдение правильных процедур гарантирует получение замечательного продукта в конце. Также не забывайте соблюдать все меры безопасности, необходимые в процессе травления. Но опять же, если весь процесс кажется вам сложным и несколько разочаровывающим с вашей стороны, вы всегда можете положиться на услуги экспертов для вашей печатной платы. Есть много игроков, но не ищите ничего, кроме нашей печатной платы для достижения наилучших результатов.
Самодельная печатная плата — травление печатных плат с помощью 3D-принтеров
Статьи
AdminПоследнее обновление: 5 мая 2022 г.
0 2,699 Прочитано 3 минуты
Содержание
- 1 Обзор
- 2 Необходимые материалы:
- 3 Травление печатной платы на 3D-принтере
- 3.
1 1. Спроектируйте печатную плату в программе - 3.2 2. принтер
- 3.3 3. Домашний принтер или установка начальной точки
- 3.4 4. Начала печать
- 3,5 5. Печатная печатная плака как вы можете сделать печатную плату дома, травя печатную плату с помощью 3D-принтеров. Вы когда-нибудь думали о создании собственной печатной платы? Может быть, у вас есть уникальный дизайн, который вы хотите напечатать, или вы просто не хотите ждать доставки.
Имея приличный 3D-принтер, поддерживающий печать, несколько химикатов и предметы домашнего обихода, вы уже на пути к созданию нестандартная печатная плата .
Метод, который мы опишем в этой статье, — это метод травления.
Принцип заключается в воздействии на светочувствительный материал травильного раствора, который разъедает поверхность. Итак, вы делаете отметки перманентной ручкой на печатной плате, опускаете ее в раствор для травления, и раствор вытравливает плату, за исключением тех частей, которые покрыты перманентным маркером.
В итоге у вас будет вот такой продукт:
Готовы? Давайте рассмотрим пошаговое руководство о том, как травить собственные печатные платы в домашних условиях.
Необходимые материалы:- 3D-принтер
- Печатная плата
- Раствор для травления
- Перманентный маркер или ручка
- Программное обеспечение для проектирования печатной платы
- Держатель ручки для принтера
- Ацетон
- Ленты
- Защитные перчатки и маски
Травление печатной платы на 3D-принтере 1. Разработка печатной платы в программеПервым шагом является создание печатной платы в программе и ее экспорт в соответствующем формате. Популярное программное обеспечение для проектирования печатных плат включает KiCAD, EAGLE и EasyEDA.
Наилучшим форматом для экспорта файла проекта платы является формат Gerber. Это позволяет создавать различные слои дизайна печатной платы в виде отдельных файлов изображений. Вы также можете экспортировать дизайн в виде txt-файла.
3D-принтеры чаще всего считывают данные в G-коде.
2. Прикрепите перманентную ручку и обычную печатную плату к принтеруКогда ваш дизайн будет готов, прикрепите устойчивую к травлению перманентную ручку к головке принтера (эффективны могут быть маркеры). Возможно, вам придется создать держатель для ручек с нуля.
Обратите внимание, что ваша перманентная ручка должна иметь наилучший диаметр шарика, чтобы точно воспроизвести дизайн вашей печатной платы. Хороший диапазон составляет от 0,2 мм до 0,3 мм.
Затем прикрепите пустую печатную плату к платформе. Здесь вы используете ленту, чтобы удерживать доску с нескольких краев. Он должен быть достаточно тугим, чтобы предотвратить любые движения.
3. Домашний принтер или установка начальной точки Следующий шаг — установить начальную точку для принтера и настроить его на работу в качестве плоттера. В настройках машины установите температуру на 0, а точку сопла на 1 мм.
Затем запустите начальный и конечный коды. Настройте принтер так, чтобы он поднимал перо с доски после завершения печати.
Я рекомендую вернуться к принтеру, выключить его и перезагрузить. В противном случае принтер начнет возврат в исходное положение, когда вы нажмете «печать», и, следовательно, сместит результаты.
4. Начните печатьКогда все готово к запуску, нажмите кнопку печати. Машина начнет рисовать рисунок на доске несмываемым маркером. В зависимости от сложности дизайна, этот процесс занимает от 20 минут до нескольких часов.
Если вы можете справиться с этим, сидите и следите за любыми ошибками в печати или ошибками в дизайне. Вы можете остановить процесс в любой момент и стереть уже сделанные следы раствором ацетона.
5. Поместите печатную плату в раствор для травленияКогда печать завершена и вы удовлетворены результатами, поместите печатную плату в раствор для травления. Наиболее распространенными являются хлорид железа, персульфат натрия и персульфат аммония.
Наденьте защитные перчатки и маски. Растворы для травления чрезвычайно токсичны для кожи и могут иметь сильный запах.
Контейнер должен быть достаточно широким и глубоким, чтобы удобно вместить доску, а раствора должно быть достаточно, чтобы покрыть ее поверхность.
Для достижения наилучших результатов встряхивайте контейнер каждые несколько минут. Для ускорения процесса можно применить температуру. Без какой-либо температуры оставьте плату в растворе для травления не менее чем на полчаса.
6. Сотрите перманентный маркерПосле травления достаньте плату. Высушите раствор. Затем используйте ацетон и полотенце из микрофибры, чтобы вытереть следы от ручки.
У вас будет красиво выгравированная печатная плата с полностью нетронутыми участками, покрытыми маркером.
