Расчет резистора для светодиода. Онлайн калькулятор

Светодиод (светоизлучающий диод) — излучает свет в тот момент, когда через него протекает электрический ток. Простейшая схема для питания светодиодов состоит из источника питания, светодиода и резистора, подключенного последовательно с ним.

Такой резистор часто называют балластным или токоограничивающим резистором. Возникает вопрос: «А зачем светодиоду резистор?». Токоограничивающий резистор необходим для ограничения тока, протекающего через светодиод, с целью защиты его от сгорания. Если напряжение источника питания равно падению напряжения на светодиоде, то в таком резисторе нет необходимости.

Расчет резистора для светодиода

Сопротивление балластного резистора легко рассчитать, используя закон Ома и правила Кирхгофа. Чтобы рассчитать необходимое сопротивление резистора, нам необходимо из напряжения источника питания вычесть номинальное напряжение светодиода, а затем эту разницу разделить на рабочий ток светодиода:

где:

• V — напряжение источника питания
• V_LED — напряжение падения на светодиоде
• I – рабочий ток светодиода

 Ниже представлена таблица зависимости рабочего напряжения светодиода от его цвета:

Хотя эта простая схема широко используется в бытовой электронике, но все же она не очень эффективна, так как избыток энергии источника питания рассеивается на балластном резисторе в виде тепла. Поэтому, зачастую используются более сложные схемы (драйверы для светодиодов) которые обладают большей эффективностью.

Давайте, на примере выполним расчет сопротивления резистора для светодиода.

Мы имеем:

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

• источник питания: 12 вольт
• напряжение светодиода: 2 вольта
• рабочий ток светодиода: 30 мА

Рассчитаем токоограничивающий резистор, используя формулу:

Получается, что наш резистор должен иметь сопротивление 333 Ом. Если точное значение из номинального ряда резисторов подобрать не получается, то необходимо взять ближайшее большее сопротивление. В нашем случае это будет 360 Ом (ряд E24).

Последовательное соединение светодиодов

Часто несколько светодиодов подключают последовательно к одному источнику напряжения. При последовательном соединении одинаковых светодиодов их общий ток потребления равняется рабочему току одного светодиода, а общее напряжение равно сумме напряжений падения всех светодиодов в цепи.

Поэтому, в данном случае, нам достаточно использовать один резистор для всей последовательной цепочки светодиодов.

Пример расчета сопротивления резистора при последовательном подключении.

В этом примере два светодиода соединены последовательно. Один красный светодиод с напряжением 2В и один ультрафиолетовый светодиод с напряжением 4,5В. Допустим, оба имеют номинальную силу тока 30 мА.

Из правила Кирхгофа следует, что сумма падений напряжения во всей цепи равна напряжению источника питания. Поэтому на резисторе напряжение должно быть равно напряжению источника питания минус сумма падения напряжений на светодиодах.

Используя закон Ома для участка цепи, вычисляем значение сопротивления ограничительного резистора:

Резистор должен иметь значение не менее 183,3 Ом.

Обратите внимание, что после вычитания падения напряжений у нас осталось еще 5,5 вольт. Это дает возможность подключить еще один светодиод (конечно же, предварительно пересчитав сопротивление резистора)

Параллельное соединение светодиодов

Так же можно подключить светодиоды и параллельно, но это создает больше проблем, чем при последовательном соединении.

Ограничивать ток параллельно соединенных светодиодов одним общим резистором не совсем хорошая идея, поскольку в этом случае все светодиоды должны иметь строго одинаковое рабочее напряжение. Если какой-либо светодиод будет иметь меньшее напряжение, то через него потечет больший ток, что в свою очередь может повредить его.

И даже если все светодиоды будут иметь одинаковую спецификацию, они могут иметь разную вольт-амперную характеристику из-за различий в процессе производства. Это так же приведет к тому, что через каждый светодиод будет течь разный ток. Чтобы свести к минимуму разницу в токе, светодиоды, подключенные в параллель, обычно имеют балластный резистор для каждого звена.

Онлайн калькулятор расчета резистора для светодиода

Этот онлайн калькулятор  поможет вам найти нужный номинал резистора  для светодиода, подключенного по следующей схеме:

примечание: разделителем  десятых является точка, а не запятая

Формула расчета сопротивления резистора онлайн калькулятора

Сопротивление резистора  = (U – U_F)/ I_F

• U – источник питания;
• U_F – прямое напряжение светодиода;
• I_F – ток светодиода (в миллиамперах).

Примечание:   Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются  в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то  выберите ближайшее  бо́льшее значение сопротивления, которое вы рассчитали.

Например, если у вас получилось сопротивление 313,4 Ом, то   возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем последовательного или параллельного соединения нескольких резисторов.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Расчет резисторов для светодиодов и его сопротивление

Светодиоды пришли на смену традиционным системам освещения – лампам накаливания и энергосберегающим лампам. Чтобы диод работал правильно и не перегорел, его нельзя подключать напрямую в питающую сеть. Дело в том, что он имеет низкое внутреннее сопротивление, потому если подключить его напрямую, то сила тока окажется высокой, и он перегорит. Ограничить силу тока можно резисторами. Но нужно подобрать правильный резистор для светодиода. Для этого проводятся специальные расчеты.

Расчет резистора для светодиода

Чтобы компенсировать сопротивление светодиода, нужно прежде всего подобрать резистор с более высоким сопротивлением. Такой расчет не составит труда для тех, кто знает, что такое закон Ома.

Математический расчет

Исходя из закона Ома, рассчитываем по такой формуле:

где Un – напряжение сети; Uvd – напряжение, на которое рассчитана работа светодиода; Ivd – ток.

Допустим, у нас светодиод с характеристиками:

2,1 -3, 4 вольт – рабочее напряжение (Uvd). Возьмем среднее значение 2, 8 вольт.

20 ампер – рабочий ток (Ivd)

220 вольт – напряжение сети (Un)

В таком случае мы получаем величину сопротивления R = 10, 86. Однако этих расчетов недостаточно. Резистор может перегреваться. Для предотвращения перегрева нужно учитывать при выборе его мощность, которая рассчитывается по следующей формуле:

Обратите внимание, что резистор подведен на плюсовой контакт диода. Определить полярность диода достаточно просто: плюсовой контакт в колбе по размеру больше минусового.

Для наглядности рекомендуем посмотреть видео:

Графический расчет

Графический способ – менее популярный для расчета резистора на светодиод, но может быть даже более удобный. Зная напряжение и ток диода (их называют еще вольтамперными характеристиками – ВАХ), вы можете узнать сопротивление нужного резистора по графику, представленному ниже:

Тут изображен расчет для диода с номинальным током 20мА и напряжением источника питания 5 вольт. Проводя пунктирную линию от 20 мА до пересечения с «кривой led» (синий цвет), чертим пересекающую линию от прямой Uled до прямой и получаем максимальное значение тока около 50 мА. Далее рассчитываем сопротивление по формуле:

Получаем значение 100 Ом для резистора. Находим для него мощность рассеивания (Силу тока берем из Imax):

Расчёт резистора для светодиода.

Тип соединения:
Напряжение питания:	Вольт
Прямое напряжение светодиода:	Вольт
Ток через светодиод:	Милиампер
Количество светодиодов:	шт.
Результаты:
Точное значение резистора:	Ом
Стандартное значение резистора:	Ом
Минимальная мощность резистора:	Ватт
Общая потребляемая мощность:	Ватт

Светодиоды. Виды, типы светодиодов. Подключение и расчёты..

Вот так светодиод выглядит в жизни :

А так обозначается на схеме :

Для чего служит светодиод?

Светодиоды излучают свет, когда через них проходит электрический ток.

Были изобретены в 70-е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии. Подключение и пайка

Светодиоды должны быть подключены правильным образом, учитывая их полярность + для анода и к для катода Катод имеет короткий вывод, более короткую ножку. Если вы видите внутри светодиода его внутренности – катод имеет электрод большего размера (но это не официальные метод).

Светодиоды могут быть испорчены в результате воздействия тепла при пайке, но риск невелик, если вы паяете быстро. Никаких специальных мер предосторожности применять не надо для пайки большинства светодиодов, однако бывает полезно ухватиться за ножку светодиода пинцетом – для теплоотвода.

Проверка светодиодов

Никогда не подключайте светодиодов непосредственно батарее или источнику питания! Светодиод перегорит практически моментально, поскольку слишком большой ток сожжет его. Светодиоды должны иметь ограничительный резистор.Для быстрого тестирования 1кОм резистор подходит большинству светодиодов если напряжение 12V или менее. Не забывайте подключать светодиоды правильно, соблюдая полярность!

Цвета светодиодов

Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета. Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

Многоцветные светодиоды

Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Расчет светодиодного резистора

Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно… Резистор R определяется по формуле :

R = (V S – V L) / I

V S = напряжение питания V L= прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4 вольт) I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для вашего диода.

Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно.

Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующие I = 20мA = 0.020A, R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше). Вычисление светодиодного резистора с использованием Закон Ома

Закон Ома гласит, что сопротивление резистора R = V / I, где : V = напряжение через резистор (V = S – V L в данном случае) I = ток через резистор Итак R = (V S – V L) / I Последовательное подключение светодиодов.

Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды. Все светодиоды, которые соединены последовательно, должны быть одного типа. Блок питания должен иметь достаточную мощность и обеспечить соответствующее напряжение.

Пример расчета :

Красный, желтый и зеленый диоды – при последовательном соединении необходимо напряжение питания – не менее 8V, так 9-вольтовая батарея будет практически идеальным источником.

V L = 2V + 2V + 2V = 6V (три диода, их напряжения суммируются).

Если напряжение питания V S 9 В и ток диода = 0.015A, Резистором R = (V S – V L) / I = (9 – 6) /0,015 = 200 Ом Берём резистор 220 Ом (ближайшего стандартного значения, которое больше).

Избегайте подключения светодиодов в параллели!

Подключение несколько светодиодов в параллели с помощью одного резистора не очень хорошая идея…

Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый.., что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

Мигающие светодиоды

Мигающие светодиоды выглядят как обычные светодиоды, они могут мигать самостоятельно потому, что содержат встроенную интегральную схему. Светодиод мигает на низких частотах, как правило 2-3 вспышки в секунду. Такие безделушки делают для автомобильных сигнализаций, разнообразных индикаторов или детских игрушек.

← Предыдущая запись

Следующая запись →

Онлайн-калькулятор расчета сопротивления

Задача усложняется, если вы хотите подключить не один, а несколько диодов.

Для облегчения самостоятельных расчетов мы подготовили онлайн-калькулятор расчета сопротивления резисторов. Если подключать несколько светодиодов, то нужно будет выбрать между параллельным и последовательным соединениями между ними. И для этих схем нужны дополнительные расчеты для источника питания. Можно их легко найти в интернете, но мы советуем воспользоваться нашим калькулятором.

Вам понадобится знать:

1. Напряжение источника питания.
2. Характеристику напряжения диода.
3. Характеристику тока диода.
4. Количество диодов.

А также нужно выбрать параллельную или последовательную схему подключения. Рекомендуем ознакомиться с разницей между соединениями в главах, которые мы подготовили ниже.

Расчет резистора светодиода (по формулам)

При расчете вычисляют две величины:

• Сопротивление (номинал) резистора;
• рассеиваемую им мощность P.

Источники напряжения, питающие LED, имеют разное выходное напряжение. Для того чтобы выполнить подбор резистора для светодиода нужно знать напряжение источника (Uист), рабочее падение напряжения на диоде и его номинальный ток. Формула для расчета выглядит следующим образом:

R = (Uист — Uн) / Iн

При вычитании из напряжения источника номинальное падение напряжения на светодиоде – мы получаем падение напряжения на резисторе. Разделив получившееся значение на ток мы, по закону Ома, получаем номинал токоограничивающего резистора. Подставляем напряжение, выраженное в вольтах, ток – в амперах и получаем номинал, выраженный в омах.

Электрическую мощность, рассеиваемую на гасящем сопротивлении, вычисляют по следующей формуле:

P = (Iн)2 ⋅ R

Исходя из полученного значения, выбирается мощность балластного резистора. Для надежной работы устройства она должна быть выше расчетного значения. Разберем пример расчета.

Пример расчета резистора для светодиода 12 В

Рассчитаем сопротивление для LED, питающегося от источника постоянного напряжения 12В.

Допустим в нашем распоряжении имеется популярный сверхяркий SMD 2835 (2.8мм x 3.5мм) с рабочим током 150мА и падением напряжения 3,2В. SMD 2835 имеет электрическую мощность 0,5 ватта. Подставим исходные значения в формулу.

R = (12 — 3,2) / 0,15 ≈ 60

Получаем, что подойдет гасящий резистор сопротивлением 60 Ом. Ближайшее значение из стандартного ряда Е24 – 62 ома. Таким образом, для выбранного нами светодиода можно применить балласт сопротивлением 62Ом.

Теперь вычислим рассеиваемую мощность на сопротивлении.

P = (0,15)2 ⋅ 62 ≈ 1,4

На выбранном нами сопротивлении будет рассеиваться почти полтора ватта электрической мощности. Значит, для наших целей можно применить резистор с максимально допустимой рассеиваемой мощностью 2Вт.

Осталось купить резистор с подходящим номиналом. Если же у вас есть старые платы, с которх можно выпаять детали, то по цветовой маркировке можно выполнить подбор резистора. Воспользуйтесь формой ниже.

На заметку! В приведенном выше примере на токоограничительном сопротивлении рассеивается почти в три раза больше энергии, чем на светодиоде. Это означает, что с учетом световой отдачи LED, КПД нашей конструкции меньше 25%.

Чтобы снизить потери энергии лучше применить источник с более низким напряжением. Например, для питания можно применить преобразователь постоянного напряжения AC/AC 12/5 вольт. Даже с учетом КПД преобразователя потери будут значительно меньше.

Параллельное соединение

Для тех, кто уже сталкивался на практике со схемами подключения светодиодного освещения, вопрос о выборе между параллельным и последовательным соединением обычно не стоит. Чаще всего выбирают схему последовательного соединения. У параллельного соединения для светодиодов есть один важный недостаток – это удорожание и усложнение конструкции, потому что для каждого диода нужен отдельный резистор. Но такая схема имеет и большой плюс – если сгорела одна линия, то перестанет светить только один диод, остальные продолжат работу.

Онлайн расчет резистора для светодиода

Питание светодиодов не такой простой вопрос, как может показаться. Они крайне чувствительны к режиму, в котором работают и не терпят перегрузок. Самое главное, что нужно запомнить – полупроводниковые излучающие диоды питают стабильным током, а не напряжением. Даже идеально стабилизированное напряжение не обеспечит поддержки заданного режима, это следствие внутренней структуры и принципа действия полупроводников. Тем не менее при грамотном подходе светодиоды можно подключать к питанию через токоограничивающий или добавочный резистор. Его расчет сводится к элементарному подбору такого сопротивления, на котором будут падать лишние Вольты при заданной величине тока. Давайте рассмотрим, как рассчитать его номинал вручную или воспользоваться онлайн калькулятором.

Хоть и главным параметром для питания светодиода является ток, но есть и такой, как падение напряжения. Это величина необходимая для того, чтобы он зажегся. Отталкиваясь от нее проводят вычисления ограничительного резистора.

Типовые напряжения LED разных типов:

Цвет	Напряжение, В
Белый	2.8-3.2 для маломощных, 3.0 и выше для мощных (более 0.5 Вт)
Красный	1.6-2.0
Зеленый	1.9-4.0
Синий	2.8-3.2
Желтый, оранжевый	2.0-2.2
ИК	До 1.9
УФ	3. 1-4.4

Внимание! Если вы не можете найти документацию на имеющийся элемент – при использовании онлайн калькулятора возьмите данные из этой таблицы.

Чтобы сократить теорию, давайте сразу на практике рассчитаем сопротивление для подключения белого светодиода к бортовой цепи автомобиля 12В. Её фактическое значение при заведенном двигателе доходит до 14,2 В, а иногда и выше, значит его и берем для расчетов.

Тогда расчёт сопротивления для светодиода выполняют по закону Ома:

R=U/I

На светодиоде должно упасть усреднено 3 Вольта, значит нужно компенсировать:

Uрез=14,2-3=11,2 В

У обычного 5 мм светодиода номинальный ток равен 20 мА или 0,02 А. Рассчитываем сопротивление резистора, на котором должно упасть 11,2 В при заданном токе:

R=11,2/0,02=560 Ом или ближайший в большую сторону

Чтобы добиться стабильного питания и яркости в цепь питания дополнительно устанавливают стабилизатор L7805 или L7812 и проводят расчет относительно питающих 5 или 12 Вольт соответственно.

Как рассчитать резистор для подключения светодиода к сети 220 Вольт? Такой вопрос возникает, когда нужно сделать какую-то индикацию или маячок. Расчёт сопротивления в этом случае выглядит так:

Uрез=220-3=217 В

R=217/0,02=10850 Ом

Так как любой диод пропускает ток в одном направлении, то обратное напряжение приведет к тому, что он выйдет из строя. Значит параллельно светодиоду устанавливают еще один такой же или шунтирующий обычный маломощный выпрямительный диод, например, 1n4007.

С помощью нашего онлайн калькулятора можно рассчитать сопротивление для одного или нескольких соединенных последовательно или цепи параллельных светодиодов:

Если светодиодов несколько, тогда:

• Для последовательного соединения резистор рассчитывают с учетом суммы падений на каждом элементе.
• Для параллельного соединения сопротивление рассчитывают с учетом суммы токов каждого светоизлучающего диода.

Также нельзя забывать о мощности резистора, например, во втором примере с подключением цепи к сети 220В на нем будет выделяться мощность равная:

P=217*0,02=4,34 Вт

В данном случае это будет довольно крупный резистор. Чтобы уменьшить эту мощность, можно еще сильнее ограничить ток, например, в 0,01А, что снизит эту мощность в двое. В любом случае номинальная мощность сопротивления должна быть больше той, которая будет выделяться в процессе его работы.

Для долгой и стабильной работы излучателя при подключении к сети используйте в расчетах напряжение слегка выше номинального, то есть 230-240 В.

Если вам сложно посчитать или вы не уверены в чем-то, тогда наш онлайн калькулятор для расчета резистора для светодиода быстро подскажет вам, какой нужен резистор из стандартного размерного ряда, а также его минимальную мощность.

Опубликовано: 21.08.2018 Обновлено:
21.08.2018 1 комментарий

Можно ли обойтись без резисторов

В бюджетных или просто старых приборах используются резисторы. Также они используются для подключения всего только нескольких светодиодов.

Но есть более современный способ – это понижение тока через светодиодный драйвер. Так, в светильниках в 90% встречаются именно драйверы. Это специальные блоки, которые через схему преобразуют характеристики тока и напряжения питающей сети. Главное их достоинство – они обеспечивают стабильную силу тока при изменении/колебании входного напряжения.

Расчет гасящего резистора для светодиода

Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания.

Рис. 1. Схема подключения светодиода к источнику питания через резистор.

Как видим из схемы, ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.

Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники.

Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.

Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):

• красный — 1,8…2В;
• зеленый и желтый — 2…2,4В;
• белые и синие — 3…3,5В.

Допустим что мы будем использовать синий светодиод, падение напряжения на нем — 3В.

Производим расчет напряжения на гасящем резисторе:

Uгрез = Uпит — Uсвет = 5В — 3В = 2В.

Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.

Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:

R = U / I = 2В / 0,02А = 100 Ом.

В большинстве случаев подойдет маломощный резистор с мощностью 0,125-0,25Вт (МЛТ-0,125 и МЛТ-0,25). Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора:

P = U * I = 2В * 0,02А = 0,04 Вт.

Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт).

Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).

Uгрез = Uпит — Uсвет = 5В — 2В = 3В.

R = U / I = 3В / 0,015А = 200 Ом.

P = U * I = 3В * 0,015А = 0,045 Вт.

Расчет резистора для светодиода при последовательном соединение светодиодов

Минус светодиода подключается с плюсом последующего. Так соединить можно до бесконечности. При таком соединении падение напряжения на светодиоде умножается на количество диодов в цепи. Т.е. если у нас 5 светодиодов с номинальным током 700 мА и падением напряжения 3,4 Вольта, то и драйвер нам необходим на 700 мА 3,4*5=17В

Это мы рассмотрели какие можно подбирать драйверы, а теперь вернемся непосредственно к тому, как произвести расчет резистора для светодиода при таких соединениях.

Выше мы рассмотрели расчет резистора для светодиода (одного). Пр последовательном соединении расчет аналогичный, но необходимо учитывать, что падение напряжения на резисторе меньше. Если «на пальцах», то от источника питания Мы отнимается суммарное падение напряжения на светодиодах Vl=3*2=6В. При условии, что у нас источник выдает 12В, то 12-6=6В.

R=6/0.02=300 Ом.

Р=6*0,02=0,12Вт

Т.е. нам нужен резистор на 300 Ом и 0,125 Вт.

Характеристики светодиода и источника питания аналогичные предыдущему примеру.

Расчет резистора при подключении нескольких светодиодов

Подключить несколько led можно двумя способами: последовательно и параллельно. Схемы включения показаны ниже. Не забудьте почитать более подробно про способы подключения светодиодов.

При последовательном соединении используется один резистор, задающий одинаковый ток всей цепочке led. При этом следует учитывать, что источник питания должен обеспечивать напряжение, превышающее общее падение напряжения на диодах. То есть при соединении 4 светодиодов с падением 2.5 В потребуется источник напряжением более 10 В. Ток при этом для всех будет одинаковым. Сопротивление резистора в этом случае можно рассчитать по формуле:

где — напряжение питания,

— сумма падений напряжения на светодиодах,

— ток потребления.

Так, 4 зеленых светодиода Kingbright L-132XGD напряжением 2.5 В и током 10 мА при питании 12 В потребуют резистора сопротивлением

При этом он должен рассеивать мощность

При параллельном подключении каждому светоизлучающему диоду ток ограничивает свой резистор. В таком случае можно использовать низковольтный источник питания, но ток потребления всей цепи будет складываться из токов, потребляемых каждым светодиодом. Например, 4 желтых светодиода BL-L513UYD фирмы Betlux Electronics с потреблением 20 мА каждый, потребуют от источника ток не менее 80 мА при параллельном включении. Здесь сопротивление и мощность резисторов для каждой пары «резистор – led» рассчитываются так же, как при подключении одиночного светодиода.

Обратите внимание, что и при последовательном, и при параллельном соединении используются источники питания одинаковой мощности. Только в первом случае потребуется источник с большим напряжением, а во втором – с большим током.

Нельзя подключать параллельно несколько светодиодов к одному резистору, т.к. либо они все будут гореть очень тускло, либо один из них может открыться чуть раньше других, и через него пойдет очень большой ток, который выведет его из строя.

Ограничение тока протекающего через светодиод

Таким образом, мы должны ограничить ток светодиода. У нас есть два варианта:

• использовать питание стабильным током (не более 30мА в соответствии с технической спецификацией светодиода)
• ограничить ток по-другому.

В данной статье мы займемся вторым способом, а именно, мы подключим резистор последовательно со светодиодом. На этом резисторе будет происходить падение части напряжения источника питания, который обозначим как VR:

В соответствии с приведенным выше вторым законом Кирхгофа, распределение напряжений будет определяться по формуле:

VCC = VR + VF

В нашем случае мы знаем типовое значение напряжения нашего светодиода, которое составляет 2 вольт, а также напряжение питания 5 вольт:

Таким образом, мы можем вычислить необходимое падение напряжения на резисторе R, для того чтобы на диоде было только необходимые 2 вольта:

VR = VCC — VF

VR = 5В — 2В = 3В

то есть, мы стремимся к получению следующих напряжений в нашей схеме:

Теперь мы используем первый закон Кирхгофа:

сумма значений силы токов, входящих в узел равна сумме значений силы токов, вытекающей из этого узла

Нашим узлом является место соединения резистора и светодиода, и это означает, что через резистор будет проходить тот же ток, что и через светодиод. Поскольку мы предположили, что через светодиод может течь ток IF= 20мА, то:

Сопротивление резистора вычислим с помощью Закона Ома:

то есть в нашем случае:

и наконец, мы можем вывести общую формулу:

После расчета сопротивления, выбирается резистор из номинального ряда. В нашем случае это резистор точно такой же, как рассчитали, то есть, 150 Ом, который имеется в номинальных рядах E24, E12 и E6.

А что делать, когда сопротивление резистора не соответствует ни одному значению из номинального ряда? В этом случае следует выбрать одно из двух ближайших к расчетному сопротивлению, при этом необходимо учитывать следующее:

Если сопротивление будет меньше, чем рассчитывали, то это увеличит значение тока, протекающего через светодиод.

Если сопротивление будет больше, чем рассчитывали, то это уменьшит световой поток, испускаемый светодиодом.

Параллельное соединение светодиодов

Так же можно подключить светодиоды и параллельно, но это создает больше проблем, чем при последовательном соединении.

Ограничивать ток параллельно соединенных светодиодов одним общим резистором не совсем хорошая идея, поскольку в этом случае все светодиоды должны иметь строго одинаковое рабочее напряжение. Если какой-либо светодиод будет иметь меньшее напряжение, то через него потечет больший ток, что в свою очередь может повредить его.

И даже если все светодиоды будут иметь одинаковую спецификацию, они могут иметь разную вольт-амперную характеристику из-за различий в процессе производства. Это так же приведет к тому, что через каждый светодиод будет течь разный ток. Чтобы свести к минимуму разницу в токе, светодиоды, подключенные в параллель, обычно имеют балластный резистор для каждого звена.

Калькулятор сопротивления светодиодов размером с бумажник | Лаборатории злых безумных ученых

By Windell Oskay on 5 августа 2009 г.

Это похоже на один из тех онлайн-калькуляторов сопротивления светодиодов, за исключением того, что вы можете сложить его и положить в бумажник.

Начните с загрузки выкройки здесь (файл PDF, 512 КБ). Распечатайте его в режиме высокого качества на лазерном принтере, желательно на «презентационной» бумаге средней плотности. Чтобы он получил исходный размер (как визитная карточка, 3,5 x 2 дюйма), вам может потребоваться отключить автоматическое масштабирование на вашем принтере.



Затем ножницами или канцелярским ножом вырежьте выкройку по контуру обеих частей. Может пригодиться линейка.



На большей части с надписью «[УДАЛИТЬ]» также есть пять коробок, которые следует удалить.



На большой части (корпусе) есть две линии сгиба, а на меньшей части (ползунке) — одна. Используйте линейку, чтобы начать сгибы. Плотно согните складку на ползунке, но пока оставьте складки корпуса гибкими.

Корпус имеет откидной клапан вверху, как показано здесь. Вставьте ползунок в корпус, загните клапан, а затем прочно загните обе складки корпуса. Клапан можно прикрепить одним куском ленты (или клеем, если вы амбициозны).

Как его использовать

Теперь, когда конструкция завершена, давайте рассмотрим, как ее использовать. Схема нашей модели показана на схеме на калькуляторе:

Предположим, что напряжение системы (Vcc) известно. Мы также предполагаем, что вы знаете характеристики светодиода: какой ток вы хотите использовать, и прямое напряжение (Vf) светодиода при работе с этим током. Когда у вас есть эти числа, калькулятор может помочь вам выяснить, какое значение и размер резистора необходимы.

Давайте рассмотрим полный пример. Предположим, что мы хотим запустить красный светодиод от 9-вольтовой батареи. Тогда Vcc = 9 В, а наш красный светодиод хочет работать при 20 мА и имеет прямое напряжение Vf = 2 В. Учитывая это, давайте выясним, какой резистор следует выбрать.

Первое, что нам нужно рассчитать, это напряжение «Vr» на резисторе. Для этого выровняйте прямое напряжение (Vf = 2 В) непосредственно под напряжением вашей системы, Vcc = 9 В.

перевернуть)

Напряжение Vr на резисторе появится в нижнем правом поле, чтобы вы могли прочитать: 7 В.

Затем мы переворачиваем калькулятор.

Наш следующий шаг — найти номинал резистора. Для этого мы переместим ползунок, чтобы выровнять желаемый ток (в данном случае I = 20 мА) ниже напряжения нашего резистора (Vr = 7 В):

значение указано стрелкой с левой стороны скользящей шкалы, в данном случае около 350 Ом.

Это половина того, что нам нужно знать, чтобы выбрать резистор. Нам также необходимо знать мощность, рассеиваемую резистором, чтобы убедиться, что мы выбираем резистор, достаточно большой, чтобы справиться с нагрузкой. Этот расчет выполняется в нижней половине этой стороны калькулятора:

Во-первых, нам нужно набрать напряжение резистора (Vr = 7 В) в центре маленькой коробки:

После того, как это выстроено , мощность, рассеиваемая нагрузочным резистором, указана непосредственно под выбранным значением тока (в нашем случае 20 мА):

Непосредственно ниже 20 мА рассеиваемая мощность составляет примерно 140 мВт, поэтому мы должны выбрать резистор 350 Ом, 1/4 Вт (или больше).

Ву!

---

Если вам понравился этот проект, вам также может понравиться наше кольцо декодера меню южно-индийского ресторана, которое вы можете найти здесь, или, возможно, сделать свою собственную счетную машину 1952 года на долю дюйма здесь.

Эта запись была размещена в Проекты EMSL с меткой Калькулятор светодиодных резисторов. Добавьте постоянную ссылку в закладки.

Калькулятор параллельного резистора — Пайка разума

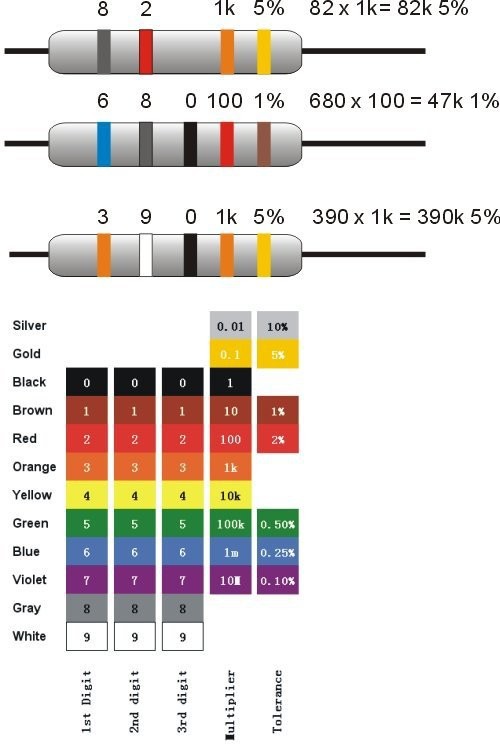

Легко рассчитать параллельный подключенный резистор сопротивление с помощью этого онлайн-калькулятора параллельного резистора. Вы можете рассчитать сопротивление параллельной цепи до 10 резисторов одновременно. Найдите правильные кодовые значения резисторов и введите их в данное поле калькулятора параллельного сопротивления, указанное ниже. Если вам сложно проверить значение резистора, воспользуйтесь онлайн-калькулятором цветового кода резистора

9.0032 . Ссылка на цветовой код резистора приведена ниже.

Также проверьте: Калькулятор цветового кода резистора

Укажите значения двух резисторов , будет рассчитано общее параллельное сопротивление.
( Вы можете даже войти в общее сопротивление R _ИТОГО и одно известное сопротивление R ₁ или R _{111111114 2 R 1111111114 2 ).}

Расчет нескольких резисторов при параллельном подключении Калькулятор

Пожалуйста, введите несколько параллельных резисторов (в омах) для расчета параллельного сопротивления

Значащие цифры:

Резистор

Резисторы — это крошечные электронные компоненты, хорошо знакомые большинству людей. Любители электроники или просто не интересующиеся люди также видели резисторы во многих печатных платах.

Так что я надеюсь, что вы знаете что-то о резисторах, хорошо. Теперь давайте перейдем к основной теме, параллельному соединению резистора. Зачем нужно параллельное соединение? Так что, прежде чем говорить о параллельном подключении, сначала расскажите об основном.

Резистор изготовлен из полупроводникового материала, который препятствует прохождению тока через одну клемму на другую. У резистора всего две клеммы. Сопротивление резистора обозначается цветовым кодом на самом резисторе. Цвет кольца на резисторе меняется, значение сопротивления тоже меняется. Высокое значение означает самое высокое сопротивление потенциальному току. Пройти через него очень сложно.

Резисторы в параллельном соединении

Резистор в параллельном соединении означает, что 2 или более резисторов подключены обоими концами с одинаковой ориентацией или параллельно к каждой клемме. Легко определить, соединены ли резисторы параллельно или последовательно? Если резисторы соединены встык друг с другом, как тележки поезда, это называется последовательным соединением. Теперь это очень ясно для понимания.

Схема подключения параллельного резистора

Если вы подключаете много резисторов параллельно, общее сопротивление резистора всегда будет меньше наименьшего значения резистора. Согласно уравнению,

P = VI и Резистор, подключенный параллельно, имеет одинаковое напряжение на них все время. Но меняющимся фактором является ток, протекающий через него. Многие резисторы соединены параллельно, крошечный ток, протекающий через каждый из транзисторов, создает огромный ток, возрождающийся на другом конце.

Пример: у вас есть батарея 10 В и резистор 1 кОм. Вы ставите резистор на последовательное соединение с полюсами батареи, измеряя протекающий ток, он показывает 1 мА. Если вы поместите резистор 10 кОм параллельно резистору 1 кОм, ток не изменится через батарею и цепь. Но резистор на 10 кОм потребляет ток всего 0,1 мА через батарею. Из уравнения V =IR оно общее для всех электронных устройств. Напряжение, ток и сопротивление также коррелируют друг с другом.
