Регулируемые резисторы 12 вольт — Морской флот

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления (постоянными резисторами), а в этой части статьи поговорим о резисторах переменного сопротивления, или переменных резисторах.

Резисторы переменного сопротивления, или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

1. Потенциометры.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т. п.

Потенциометром

называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные.

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

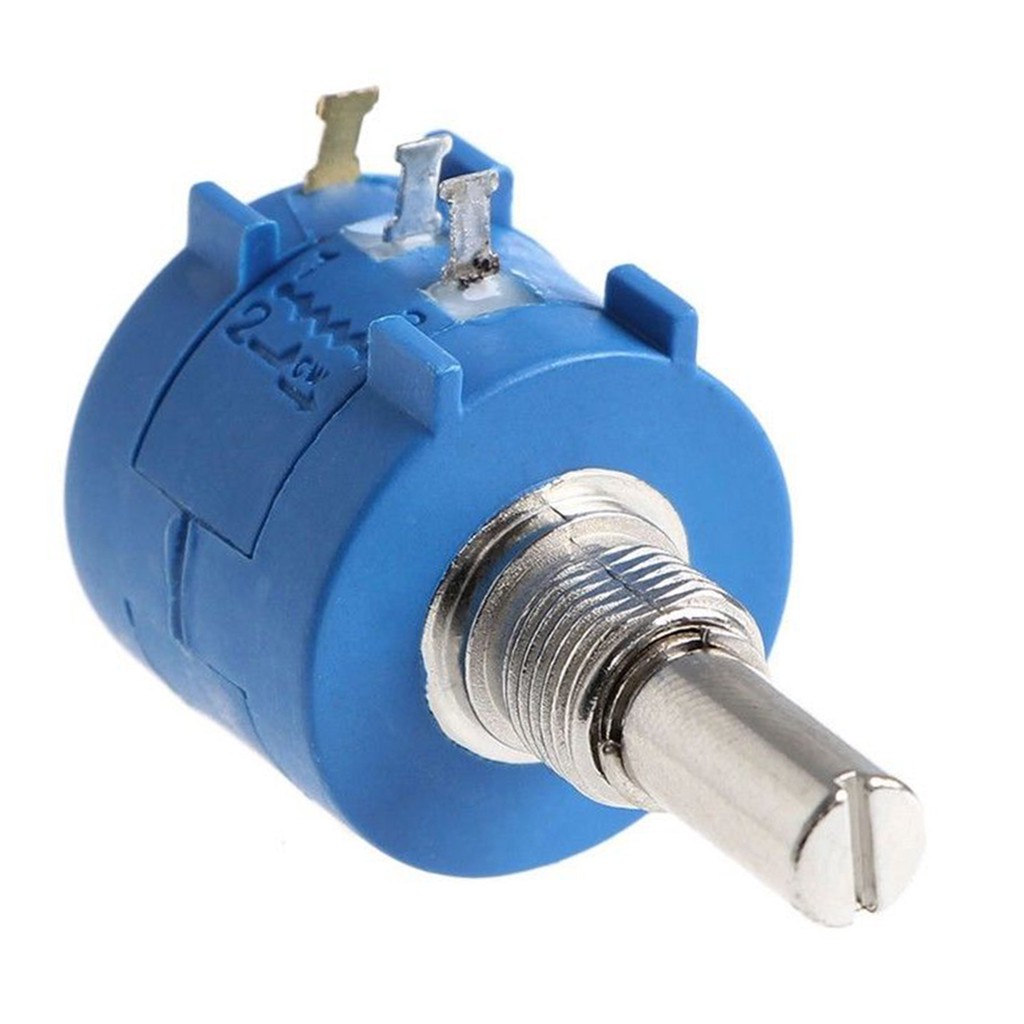

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0; 2,2; 3,3; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0; 2,0; 3,0; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные: у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по

обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком

ступенчатого регулирования. А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры, сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где

R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

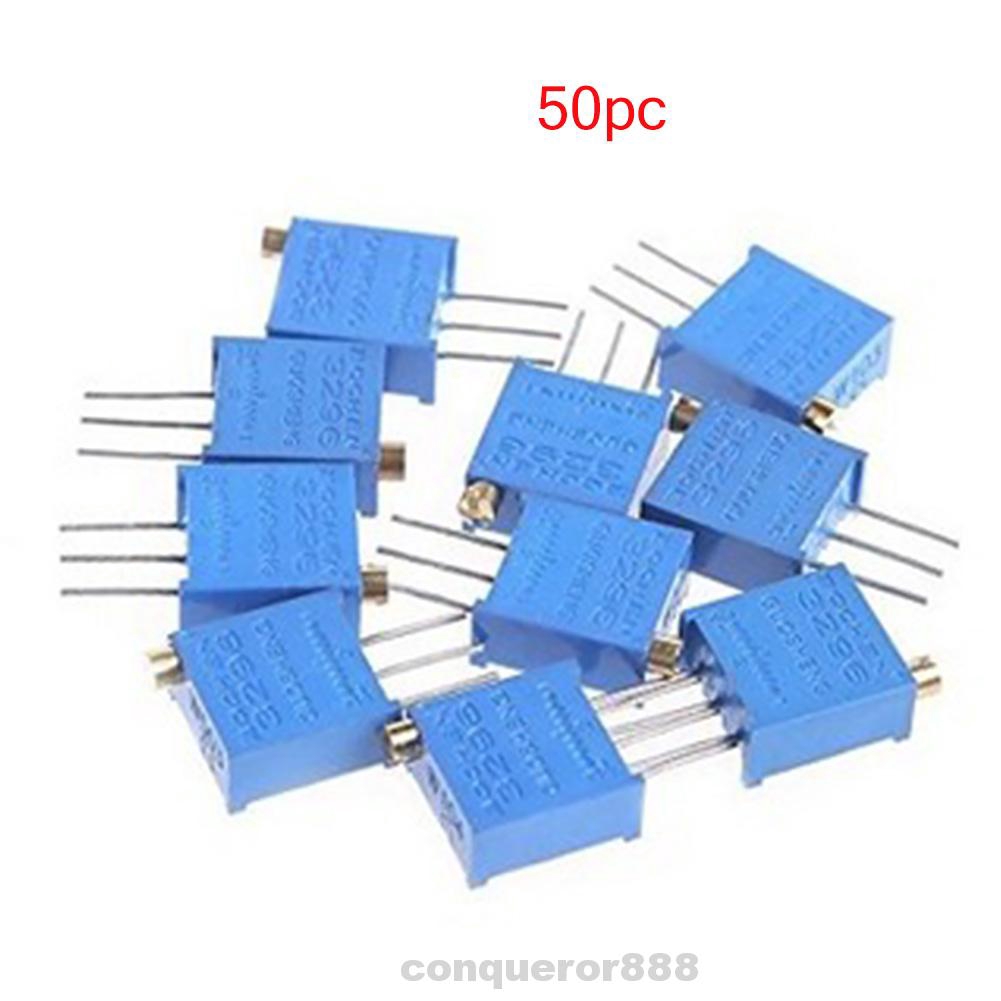

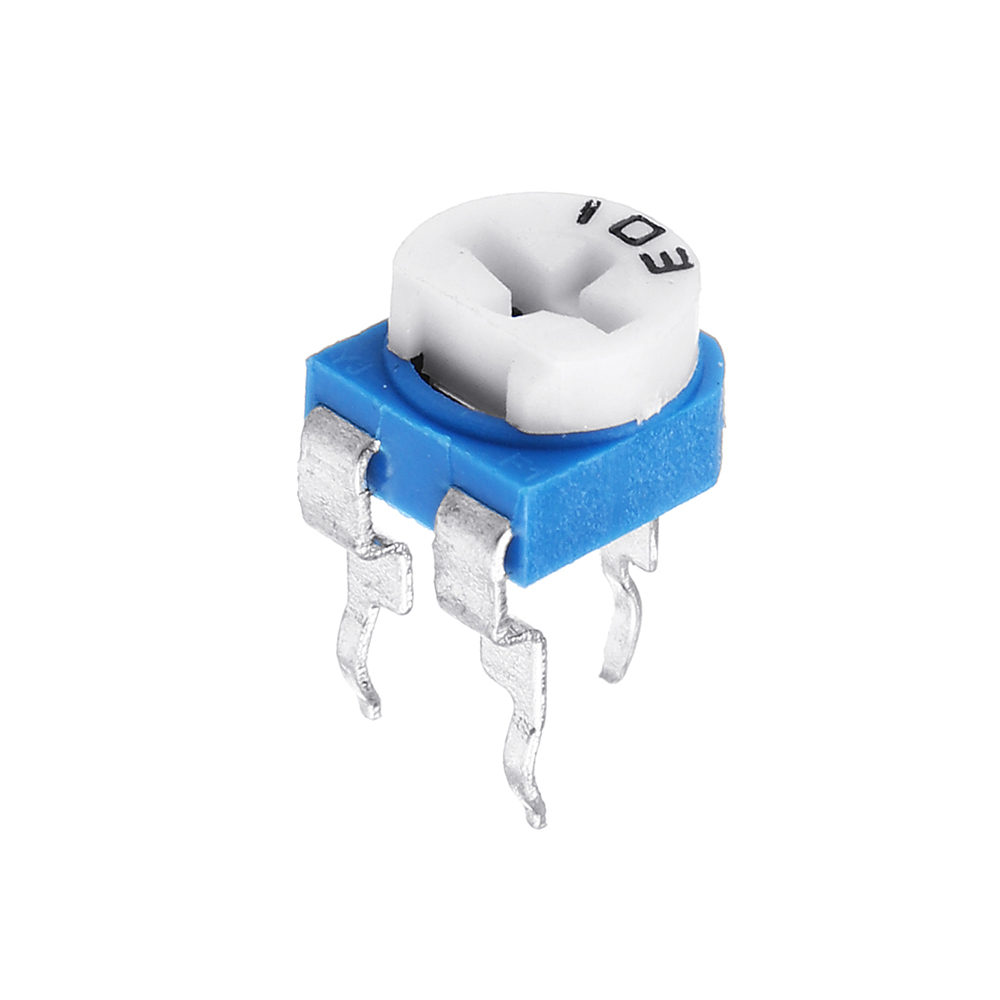

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления. В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — нелинейные резисторы.
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

5 частых вопросов, которые задают начинающие радиомеханики; 5 лучших транзисторов для регуляторов, тест на определение состава схемы

Регулятор электрического напряжения нужен для того, чтобы величина напряжения могла стабилизироваться. Он обеспечивает надежность работы и долговечность работы прибора.

Регулятор состоит из нескольких механизмов.

  1. Как нужно подключать провода?

a) 1 и 2 клемма – питание, 3 и 4 – нагрузка

b) 1 и 3 клемма – нагрузка, 2 и 4 — питание

  1. Нужно ли устанавливать радиатор?

Ответы:

Вариант 1. Сопротивление резистора 10 кОм – это стандарт для установки регулятора, провода в схеме подключаются по принципу: 1 и 2 клемма для питания, 3 и 4 для нагрузки – ток распределится правильно по нужным полюсам, радиатор устанавливать нужно – чтобы защитить от перегрева, транзистор использован КТ 815 – такой всегда подойдет. В таком варианте построенная схема сработает, регулятор станет работать.

Вариант 2. Сопротивление 500 кОм – слишком высокое, будет нарушена плавность звука в работе, а может не сработать вообще, 1 и 3 клемма это нагрузка, 2 и 4 питание, радиатор нужен , в схеме, где стоял минус будет плюс, транзистор любой – действительно можно использовать какой угодно.Регулятор не заработает из-за того, что схема собрана, будет неправильно.

Вариант 3. Сопротивление 10кОм, провода – 1 и 2 для нагрузки, 3 и 4 для питания, резистор имеет сопротивление 2кОм, транзистор КТ 815. Прибор не сможет заработать, так как он сильно перегреется без радиатора.

Как соединить 5 частей регулятора на 12 вольт.

Переменный резистор 10кОм.

Это переменный резистор 10ком. Изменяет силу тока или напряжений в электрической цепи, увеличивает сопротивление. Именно им регулируется напряжение.

Радиатор. Нужен для того, чтобы охладить приборы в случае их перегрева.

Резистор на 1 ком. Снижает нагрузку с основного резистора.

Транзистор. Прибор, увеличивает силу колебаний. В регуляторе он нужен, чтобы получить электрические колебания высокой частоты

2 проводка. Необходимы для того, чтобы по ним шел электрический ток.

Берем транзистор и резистор. У обоих есть 3 ответвления.

Проводятся две операции:

  1. Левый конец транзистора (делаем это алюминиевой частью вниз) присоединяем к концу, который находится в середине резистора.
  2. А ответвление середины транзистора соединяем с правым у резистора. Их необходимо припаять друг к другу.

Первый провод необходимо спаять с тем, что получилось во 2 операции.

Второй нужно спаять с оставшимся концом транзистора.

Прикручиваем к радиатору соединенный механизм.

Резистор на 1кОм припаиваем к крайним ножкам переменного резистора и транзистора.

Регулятор скорости двигателя постоянного тока с помощью 2 конденсаторов на 14 вольт.

Практичность таких двигателей доказана, они используются в механических игрушках, вентиляторах и др. У них малый ток потребления, поэтому требуется стабилизация напряжения. Часто возникает необходимость подстройки частоты вращения или изменения скорости двигателя для корректировки выполнения цели, представленной какому – либо типу электродвигателя любой модели.

Эту задачу выполнит регулятор напряжения, который совместим с любым типом блока питания.

Чтобы это осуществить, надо изменить выходное напряжение, не требующее большого тока нагрузки.

  1. 2 Конденсатора
  2. 2 переменных резистора
  1. Подключаем конденсаторы к самому регулятору.
  2. Первый резистор подключается с минусом регулятора, второй на массу.

Теперь менять скорость двигателя у прибора по желанию пользователя.

Регулятор напряжения на 14 вольт готов.

Простой регулятор напряжения 12 вольт

Регулятор оборотов 12 вольт для двигателя с тормозом.

  • Реле – 12 вольт
  • Теристор КУ201
  • Трансформатор для запитки двигателя и реле
  • Транзистор КТ 815
  • Вентиль от дворников 2101
  • Конденсатор

Используется для регулировки подачи проволоки, поэтому в ней присутсвует тормоз двигателя, реализованный с помощью реле.

К реле подключаем 2 провода от блока питания. На реле подается плюс.

Всё остально подключается по принципу обычного регулятора.

Схема полностью обеспечила 12 вольт для двигателя.

Регулятор мощности на симисторе BTA 12-600

Симистор – полупроводниковый аппарат, причисляется к разновидности тиристора и используется в целях коммутации тока. Он работает на переменном напряжении в отличие от динистора и обычного тиристора. От его параметра зависит вся мощность прибора.

Ответ на вопрос. Если схема собиралась бы на тиристоре, необходим был бы диод или диодный мост.

Для удобства схему можно собрать на печатной плате.

Плюс конденсатора нужно припаять к управляющему электроду симистора, он находится справа. Минус спаять с крайним третьим выводом, который находится слева.

К управляющему электроду симистора припаять резистор с номинальным сопротивлением 12 кОм. К этому резистору нужно присоединить подстрочный резистор. Оставшийся вывод нужно припаять к центральной ножке симистора.

К минусу конденсатора, который припаян к третьему выводу симистора необходимо прикрепить минус от выпрямительного моста.

Плюс выпрямительного моста к центральному выводу симистора и к той части, к которой симистор крепится на радиатор.

1 контакт от шнура с вилкой припаиваем к необходимому прибору. А 2 контакт к входу переменного напряжения на выпрямительном мосту.

Осталось припаять оставшийся контакт прибора с последним контактом выпрямительного моста.

Идет тестирование схемы.

Включаем схему в сеть. С помощью подстрочного резистора регулируется мощность прибора.

Мощность можно развить до 12 вольт для авто.

Динистор и 4 типа проводимости.

Это устройство, называется тригерным диодом. Обладает небольшой мощностью. В его внутренности нет электродов.

Динистор открывается при наборе напряжения. Скорость набора напряжения определяется конденсатором и резисторами. Вся регулировка производится через него. Работает на постоянном и переменном токе. Его можно не покупать, он находится в энергосберегающих лампах и его легко оттуда достать.

В схемах используется не часто, но чтобы не затрачивать деньги на диоды, применяют динистор.

Он содержит 4 типа: P N P N. Это сама электрическая проводимость. Между 2 прилегающими друг к другу областями образуется электронно-дырочный переход. В динистре таких переходов 3.

Подключаем конденсатор. Он начинает заряжаться с помощью 1 резистора, напряжение почти равно тому, что в сети. Когда напряжение в конденсаторе достигнет уровня динистора, он включится. Прибор начинает работать. Не забываем про радиатор, иначе всё перегреется.

3 важных термина.

Регулятор напряжения – прибор, позволяющий на выходе подстраивать напряжение под устройство, для которого он необходим.

Схема для регулятора – рисунок, изображающий соединение частей устройства в одно целое.

Автомобильный генератор – устройство, в котором используется стабилизатор, обеспечивает превращение энергии коленчатого вала в электрическую.

7 основных схем для сборки регулятора.

Использование 2 транзисторов. Как собрать стабилизатор тока.

Резистор 1кОм равен стабилизатору тока для нагрузки 10Ом. Главное условие – напряжение питания было стабилизированным. Ток зависит от напряжения по закону Ома. Сопротивление нагрузки намного меньше, чем сопротивление тока ограничивающего резистора.

Резистор 5 ватт, 510 Ом

Переменный резистор ППБ-3В , 47 Ом. Потребление – 53миллиампера.

Транзистор кт 815, установленный на радиаторе ток базы данного транзистора, задан резистором номиналом 4 и 7 кОм.

Еще важно знать

  1. На схеме стоит знак минуса, чтобы он был и в работе, то транзистор должен быть NPN структуры. Нельзя использовать PNP так как минус будет плюсом.
  2. Напряжение нужно постоянно регулировать
  3. Какая величина тока в нагрузке, это нужно знать, чтобы регулировать напряжение и прибор не переставал работать
  4. Если разность потенциалов будет больше 12 вольт на выходе, то значительно уменьшится уровень энергии.

Топ 5 транзисторов

Разные виды транзисторов применяются для разных целей, и существует необходимость его выбирать.

  • КТ 315. Поддерживает NPN структуру. Выпущен в 1967 году, но до сих пор используется. Работает в динамическом режиме, и в ключевом. Идеален для приборов малой мощности. Больше подходит для радиодеталей.
  • 2N3055. Лучше всего подходит для звуковых механизмов, усилителей. Работает в динамическом режиме. Спокойно используется для регулятора 12 вольт. Удобно крепится на радиатор. Работает на частотах до 3 МГц. Хоть транзистор и выдерживает только до 7 ампер, он вытягивает мощные нагрузки.
  • КП501. Производитель рассчитывал его на применение в телефонных аппаратах, механизмах связи и радиоэлектронике. Через него происходит управление приборами с минимальными затратами. Преобразует уровни сигнала.
  • Irf3205. Пригоден для автомобилей, повышает высокочастотные инверторы. Поддерживает значительный уровень тока.
  • KT 815. Биполярен. Имеет структуру NPN. Работает с усилителями низкой частоты. Состоит из пластмассового корпуса. Подходит для импульсных устройств. Используется часто в генераторных схемах. Транзистор сделан давно, по сей день работает. Даже есть шанс, что он находится в обычном доме, где лежат старые приборы, нужно только их разобрать и посмотреть, есть ли там.

3 ошибки и как их избежать.

  1. Ножки транзистора и резистора спаяны друг с другом полностью. Чтобы этого избежать, нужно внимательно читать инструкцию.
  2. Хоть и поставлен радиатор, перегрелся прибор.Это связано с тем, что во время того, как детали спаиваются, происходит перегрев. Для этого нужно, ножки транзистора держать пинцетом для отвода тепла.
  3. Реле не стало работать после починки. Выгоняет проволоку после того как отпустил кнопку. Проволока по инерции тянется. Значит, не работает электротормоз. Берем реле с хорошими контактами и подключаем к кнопке. Подключить провода для питания. Когда на реле не подается напряжение, контакты становятся замкнутыми, поэтому обмотка замыкается сама на себя. Когда на реле подается напряжение(плюс), меняются контакты в схеме и напряжение подается на мотор.

Ответы на 5 часто задаваемых вопросов

  • Почему входное напряжение выше, чем выходное?

По такому принципу работают все стабилизаторы, при таком типе работы напряжение приходит в норму и не скачет от условленных ей значений.

  • Может ли убить током при неполадке или ошибке?

Нет, не убьет током, напряжение в 12 вольт слишком мало, чтобы это произошло.

  • Нужен ли постоянный резистор? И если нужен, то, для каких целей?

Не обязательно, но используется. Он нужен для того, чтобы ограничить ток базы транзистора при крайнем левом положении переменного резистора. И также при его отсутствии может сгореть переменный.

  • Можно ли использовать схему КРЕН вместо резистора?

Если вместо переменного резистора включить регулируемую схему КРЕН, которую часто используют, то тоже получится регулятор напряжения. Но есть оплошность: низкий КПД. Из-за этого высокое собственное энергопотребление и тепловыделение.

  • Резистор горит, но ничего не крутится. Что делать?

Резистор обязательно 10кОм. Желательно использовать транзисторы КТ 315 (старой модели) – они желтого или оранжевого цвета с буквенным обозначением.

Генератор является самым важным устройством в системе регулирования. В систему регулирования напряжения входят следующие элементы: выпрямитель, генератор и аккумулятор.

Для создания регулятора напряжения на 12 вольт своими руками достаточно иметь схему регулятора напряжения и простые радиодетали. В этой схеме нет стабилизаторов.

Для этого устройства потребуются следующие радиодетали:

  1. два резистора;
  2. два конденсатора на 1 тыс. мкФ;
  3. один транзистор;
  4. четыре диода.

На транзистор лучше поставить систему охлаждения, чтобы он не перегревался от нагрузок. Транзистор можно поставить более мощный, тогда можно будет заряжать этим устройством небольшие аккумуляторы.

Регулятор напряжения генератора

Генератор преобразует электричество. Без генератора не работала бы вся бортовая система машины. К обмотке магнита подключён специальный датчик. Простые пружины являются задающим устройством. Для устройства сравнения используется маленький рычаг. Группа контактов играет роль исполнительного устройства. Постоянное сопротивление представляет собой орган регулировки, который часто используется в машинах.

Во время работы генератора на его выходе возникает ток. Возникший ток переходит в обмотку магнитного реле. В результате появляется магнитное поле и под его воздействием плечо рычага раздвигается. На него начинает действовать пружина, и играет роль сравнивающего устройства. Когда ток превышает положенные значения, на магнитном реле контакты раздвигаются. В это время отключается постоянное сопротивление в цепи. Меньший ток поступает на обмотку.

Как сделать регулятор для трансформатора своими руками?

Регулятор напряжения для трансформатора коммутирует переменный ток при помощи тиристора. Тиристор является полупроводниковым прибором и используется для преобразования энергии большой мощности. Его управление весьма специфическое, так как он открывается импульсом тока, но закроется, когда ток будет ниже точки удержания.

Принцип работы регулятора напряжения для трансформатора

Для представленной схемы потребуются следующие элементы:

  • C1 на 0,34мкФ на 17В;
  • два резистора на 10 000 Ом 2 вт;
  • третий резистор на 100 Ом;
  • четвёртый резистор на 32 000 Ом;
  • пятый резистор 3 4 00 Ом;
  • шестой резистор — 4 2 00 Ом;
  • седьмой резистор — 4 6 00 Ом;
  • Четыре диода — Д246А;
  • стабилитрон — Д814Д;
  • тиристор — КУ202Н;
  • транзистор — КТ361B;
  • транзистор — КТ315B.

Для схемы можно использовать отечественные радиодетали. Если четыре диода и тиристор поставить на охладители, тогда регулятор сможет давать нагрузку 9 ампер, когда в сети 220 вольт. В результате можно будет управлять током при нагрузке в 2,1 киловатт.

Силовых компонентов в схеме только два тиристора и диодный мост. Рассчитаны эти компоненты на ток в 9 ампер при 400 вольтах. Переменное электричество преобразуется в пульсирующее полярное электричество за счёт диодного моста. Тиристор отвечает за фазовое регулирование полупериодов. Пятнадцать вольт поступает на систему управления и ограничивается при помощи двух резисторов R 1, R 2 и одного стабилитрона VD 5.

Чтобы увеличить рассеиваемую мощность, используются последовательные резисторы. Сначала в месте соединения резистора R 6 и R 7 отсутствует ток, но затем оно увеличивается и на эмиттере VT 1 оно тоже увеличивается и после этого откроется транзистор. Два транзистора образуют слабый по мощности тиристор. Если ток поступает на базу перехода VT 1 больше допустимого значения, транзистор начинает открываться и отпирает VT 2. При этом VT 2 открывает тиристор.

Как сделать регулятор напряжения для ламп

Для того, чтобы лампа накаливания плавно начинала гореть ярче, и создаётся регулятор напряжения. В представленной схеме применяется недорогой микроконтроллер. В этой схеме можно использовать дискретные элементы. В представленной схеме применяются 2 кнопки для регулировки яркости лампы. В схеме используется одна лампа.

Рассмотрим, по какому принципу работает представленная схема. Как только ток начинает поступать на контакт Х1, напряжение за счёт элементов R 1, C 1, VD 2 и VD 3 выравнивается и уменьшается до 5,2 В. Конденсаторы C 2, C 3 представленные на схеме фильтруют его. Микропрограмма на микроконтроллере начинает опрашивать копки S. B. На выходных цепях микросхемы D 1 и резистора R 3 образуется прерывания, если напряжение от сети начинает проходить через ноль из-за этого срабатывает таймер TMRO на микроконтроллере, и начинается загрузка записанных данных.

Как только таймер перестаёт считать, возникает прерывание, из-за этого в порт GP 5 выдаётся импульс продолжительностью в 14 мкс. В результате на транзисторе при помощи импульса открывается ключ, а он открывает симистор. Его угол открывания начнёт постепенно меняться. Возможно, увидеть в результате постепенное увеличение напряжения. Кнопки S. B. влияют на открытие симистора в разные стороны.

Полученные данные записываются на память контролера в результате яркость будет увеличивать до записанного значения. Для подавления скачков напряжения выше заданной нормы используется R 2. В представленной схеме используется симистор VS 1 небольшой мощности. У него максимальный ток составляет 2 А.

Трёхуровневый регулятор напряжения

Ток проходит через диод, а напряжение снижается на 0,4 вольта, но во многом всё зависит от самого технических параметров диода. Когда оно падает, регулятор заставляет генератор выдавать ток большего значения. Диодная схема применяется для создания трёхуровневого регулятора напряжения. Единственная разница заключается в том, что для трёхуровневого регулятора напряжения понадобиться добавить переключатель и дополнительный диод.

Диод подойдёт любой рассчитанный на ток не меньше 6А. В результате получается вот такая схема. Если повернуть переключатель в одном положении появляется 14,1 вольт, второе положение переключателя даёт 15,3 вольта, третье положение даёт 14,7 вольт.

Можно ли заменить регулируемое сопротивление на обычное. Резистор. Резисторы переменного сопротивления. Основные этапы тестирования

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

  1. внешний осмотр;
  2. радиодеталь тестируется на обрыв;
  3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.


Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две – это значение, а последняя – множитель (см. рис. 3).


Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.


Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

  1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:


Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

  1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

  1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
  2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
  3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип — резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

(постоянными резисторами), а в этой части статьи поговорим о , или переменных резисторах .

Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т. п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные .

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0 ; 2,2 ; 3,3 ; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0 ; 2,0 ; 3,0 ; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные : у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования . А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры , сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления . В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — .
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

Часто во время внешнего осмотра можно обнаружить повреждение лакового или эмалевого покрытия. Резистор с обуглившейся поверхностью или с колечками на ней также неисправен. Небольшое потемнение лакового покрытия допустимого у таких резисторов следует проверить величину сопротивления. Допустимое отклонение от номинальной величины не должно превышать ±20 %. Отклонение величины сопротивления от номинала в сторону возрастания наблюдается при длительной эксплуатации у высокоомных резисторов (более 1 МОм).

В ряде случае обрыв токопроводящего элемента не вызывает никаких изменений внешнего вида резистора. Поэтому проверку резисторов на соответствие их величин номинальным значениям производят с помощью омметра. Перед измерением сопротивления резисторов в схеме следует выключить приемник и разрядить электролитические конденсаторы. При измерении необходимо обеспечить надежный контакт между выводами проверяемого резистора и зажимами прибора. Чтобы не шунтировать прибор, не следует касаться руками металлических частей щупов омметра. Величина измеренного сопротивления должна соответствовать тому номиналу, который обозначен на корпусе резистора с учетом допуска, соответствующего классу данного резистора и собственной погрешности измерительного прибора. Например, при измерении сопротивления резистора I класса точности с помощью прибора Ц-4324 суммарная погрешность во время измерения может достигать ±15 % (допуск резистора ±5 % плюс погрешность прибора ±10). Если резистор проверяется без. выпаивания его из схемы, то необходимо учитывать влияние шунтирующих цепей.

Наиболее часто встречающаяся неисправность у резисторов- пе регорание токопроводящего слоя, которое может быть вызвано прохождением через резистор недопустимо большого тока в результате различных замыканий в монтаже или пробоя конденсатора. Проволочные резисторы значительно реже выходят из строя. Основные неисправности их (обрыв или перегорание проволоки) обычно находят при помощи омметра.

Переменные резисторы (потенциометры) чаще всего имеют нарушения контакта подвижной щетки с токопроводящими элементами резистора. Если такой потенциометр используется в радиоприёмнике для регулировки громкости, то при повороте его оси в головке динамического громкоговорителя слышны трески. Встречаются также обрывы, износ или повреждение токопроводящего слоя.

Исправность потенциометров определяют омметром. Для этого подключают один из щупов омметра к среднему лепестку потенциометра, а второй щуп — к одному из крайних лепестков. Ось регулятора при каждом таком подключении очень медленно вращают. Если потенциометр исправен, то стрелка омметра перемещается вдоль шкалы плавно, без дрожания и рывков. Дрожание и рывки стрелки свидетельствуют о плохом контакте щетки с токопроводящим элементом. Если стрелка омметра вообще не отклоняется, это означает, что резистор неисправен. Такую проверку рекомендуется повторить, переключив второй щуп омметра ко второму крайнему лепестку резистора, чтобы убедиться в исправности и этого вывода. Неисправный потенциометр необходимо заменить новым или отремонтировать, если это возможно. Для этого вскрывают корпус потенциометра и тщательно промывают спиртом токопроводящий элемент и наносят тонкий слой машинного масла. Затем его собирают и вновь проверяют надежность контакта.

Резисторы, признанные непригодными, обычно заменяются исправными, величины которых подбирают так, чтобы они соответствовали принципиальной схеме приемника. При отсутствии резистора с соответствующим сопротивлением его можно заменить двумя (или несколькими) параллельно или последовательно соединенными. При параллельном соединении двух резисторов общее сопротивление цепи можно рассчитать по формуле

где Р — рассеиваемая на резисторе мощность, Вт; U — напряжение на резисторе,. В; R — величина сопротивления резистора; Ом.

Желательно взять резистор с несколько большей мощностью рассеяния (на 30,. .40 %), чем полученная при расчете. При отсутствии резистора требуемой мощности можно подобрать несколько резисторов меньшей. мощности и соединить их между собой параллельно или последовательно с таким расчетом, чтобы их общее сопротивление оказалось равным заменяемому, а общая мощность не ниже требуемой.

При определении взаимозаменяемости различных типов постоянных и переменных резисторов для последних учитывают также характеристику изменения сопротивления от угла поворота его оси. Выбор характеристики изменения потенциометра определяют его схемным назначением. Например, чтобы получить равномерное регулирование громкости радиоприемника, следует выбирать потенциометры группы В (с показательной зависимостью изменения сопротивления), а в цепях регулировки тембра — группы А.

При замене вышедших из строя резисторов типа ВС можно рекомендовать резисторы типа МЛТ соответствующей мощности рассеяния, имеющие меньшие габариты и лучшую влагоустойчивость. Номинальная мощность резистора и класс его точности не имеют существенного значения в цепях управляющих сеток ламп и коллекторов транзисторов малой мощности.

При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.

Начнем пожалуй с резисторов.

Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:

Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е. можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм. Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом. Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление. Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы. Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.

Теперь что касается мощностей, чем мощнее резистор тем он толще, ставить вместо мощного 5 ваттного резистора 0,125 ватт никак нельзя, в лучшем случае он будет очень сильно греться, в худшем — просто сгорит.

А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.

Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.

В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой. Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм., регулировка частоты мигания будет производиться плавнее и «длиннее» нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.

А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.

Подробнее про виды и типы резисторов можно почитать .

Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные. Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее. Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.

Где какие конденсаторы применяют?

В фильтрах блоков питания применяют обычные электролитические, иногда еще ставят керамику (служат для фильтрации и сглаживания выпрямленного напряжения), в фильтрах импульсных блоков питания применяют высокочастотные электролиты, в цепях питания — керамику, в некритичных цепях тоже керамику.

На заметку!

У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т. е. емкость указанная на банке, в реальности может сильно отличаться. Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации. Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.

Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.

Во многих устройствах и приборах нельзя так «играть» емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.

Рассмотрим пример на усилителе низкой частоты:

Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться. Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.

Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся. А бабахают они очень и очень сильно, может уши заложить. Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.

Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке. Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще. Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.

Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.

Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.

Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.

Практически на всех полярных электролитических конденсаторах на верхней части вдавлен крест, это своеобразная защитная насечка (часто называют клапаном). Если на такой конденсатор подать переменное напряжение или превысить допустимое напряжение, то конденсатор начнет сильно греться, а жидкий электролит внутри него начнет расширяться, после чего конденсатор лопается. Таким образом часто предотвращается взрыв конденсатора, при этом электролит вытекает наружу.

В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.

Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!

У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.

У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.

Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.

В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.

Во многих простеньких схемах в качестве замены можно поставить любой другой диод, единственное, не спутайте вывода, с осторожностью стоит к этому относиться, т.к. диоды так же могут лопнуть или задымиться (в тех же блоках питания) если спутать анод с катодом.

Можно ли диоды (в т.ч. диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый «токоуравнивающий» резистор.

Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.

Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты. Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого.
Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые — германиевыми, биполярные – биполярными и т.д.

Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.

Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.

В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.

В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.

Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.

Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно. При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.

Думаю, на этом закончим, в заключении хочу сказать, что вы всегда сможете попросить помощи у Google, он вам всегда подскажет, даст таблицы по замене радиодеталей на аналоги. Удачи!

Регулируемое сопротивление. Переменный резистор, потенциометр, сопротивление, управляемое, регулируемое, изменяемое напряжением. Регулировка, управление. Управлять, регулировать, изменять

Во многих электронных устройствах для регулирования громкости звука необходимо изменять силу тока. Рассмотрим устройство, с помощью которого можно изменять силу тока и напряжение. Сила тока зависит от напряжения на концах участка цепи и от сопротивления проводника: I=U/R . Если изменять сопротивление проводника R , тогда будет меняться сила тока.

Сопротивление зависит от длины L , от площади поперечного сечения S и от материала проводника – удельного сопротивления. Для того чтобы изменять сопротивление проводника, нужно менять длину, толщину или материал. Весьма удобно изменять длину проводника.

Разберем цепь, состоящую из источника тока, ключа, амперметра и проводника в виде резистора АС из проволоки с большим удельным сопротивлением.

Перемещая контакт С по этой проволоке, можно менять длину проводника, которая задействована в цепи, тем самым изменять сопротивление, а значит, и силу тока. Следовательно, можно создать устройство с переменным сопротивлением, с помощью которого можно изменять силу тока. Такие устройства имеют название реостатами.

Реостат – это устройство с изменяемым сопротивлением, которое служит для регулировки силы тока и напряжения.

Устройство реостата


На цилиндр, выполненный из керамики, намотан металлический проводник, который сделан из материала с большим удельным сопротивлением. Сделано это для того, чтобы при небольшом изменении длины существенно менялось сопротивление. Этот металлический провод называется обмоткой. Он так называется, потому что намотан на керамический цилиндр.

Концы обмотки выведены к зажимам, которые называются клеммами. В верхней части реостата есть металлический стержень, который тоже заканчивается клеммами. Вдоль металлического стержня и вдоль обмотки может перемещаться скользящий контакт, который называется ползунком. Так как скользящий контакт имеет такое название, то подобный реостат называется ползунковым реостатом.

Принцип действия

Ползунковый реостат подсоединен в цепь через две клеммы: нижнюю с обмотки и верхнюю клемму, там, где металлический стержень. При подключении его в цепь, таким образом, ток через нижнюю клемму проходит по виткам обмотки, а не поперек витков. Далее ток проходит через скользящий контакт, потом по металлическому стержню, и опять в цепь.

Таким образом, в цепи задействована только часть обмотки реостата. Когда ползунок перемещается, то меняется сопротивление той части обмотки реостата, которая находится в цепи. Изменяется длина обмотки, сопротивление и сила тока в цепи.

Необходимо обратить внимание, что ток в той части реостата, по которой он проходит, идет по каждому витку обмотки, а не поперек них. Это достигается тем, что витки обмотки изолированы между собой тонким слоем изоляционного материала. Разберемся, как осуществляется контакт между витками обмотки и ползунком.

При движении по обмотке ползунок движется по ее верхнему слою, который имеет зачищенный участок изоляции на пути ползунка. Так осуществляется контакт между ползунком и витком обмотки. Между собой витки изолированы.


На схеме изображена цепь с источником тока, выключателем, амперметром и ползунковым реостатом. При перемещении ползунка реостата меняется его сопротивление и сила тока в цепи.

Ползунковый реостат можно подключать к цепи при помощи двух клемм: верхней и нижней. Но реостаты подключаются и по-другому.


Реостат можно подключить через три клеммы. Две нижние клеммы соединяются с концами обмотки, и один провод с верхней клеммы. Напряжение подается на всю обмотку, а снимается напряжение только с части обмотки. Ползунок делит реостат на два резистора, которые соединены последовательно.

Общее напряжение равно сумме напряжений каждого резистора. Поэтому выходное напряжение меньше входного значения. Выходное напряжение меньше, чем входное во столько раз, во сколько сопротивление части обмотки меньше, чем сопротивление всей обмотки. То есть, реостат делит напряжение, и называется делителем напряжения или потенциометром.

Виды и особенности реостатов
Реостат в виде тора

Два крайних зажима – это концы обмотки, а средний зажим соединен с ползунком. Вращая ползунок по обмотке, можно изменить сопротивление и сила тока в цепи.

Рычажные

Они получили такое название, потому что в его нижней части находится переключатель – рычаг. С помощью него можно включать разные части спирали резисторов. На рисунке показан принцип работы рычажного реостата.

Рычажный реостат изменяет силу тока скачкообразно, в то время как ползунковый реостат меняет силу тока плавно. Если в цепи будет присутствовать резистор, то при перемещении ползунка на ползунковом реостате или при переключении рычага рычажного реостата будет меняться сила тока и напряжение на концах резистора.

Штепсельные

Такие устройства состоят из магазина сопротивлений.

Это набор различных сопротивлений. Они называются спирали-резисторы. При помощи штепселя можно включать или выключать разные спирали-резисторы. Когда штепсель находится в перемычке, то больший ток идет через перемычку, а не через резистор. Таким образом, резистор отключается. Используя штепсель, можно получать разные сопротивления.

Материалы и охлаждение

Основным элементом в устройстве реостата является материал изготовления, по виду которого реостаты делятся на несколько видов:

Угольные.
Металлические.
Жидкостные.
Керамические.

Электрический ток в сопротивлениях преобразуется в тепловую энергию, которая должна каким-то образом отводиться от них. Поэтому реостаты также делятся по типу охлаждения:

Воздушные.
Жидкостные.

Жидкостные реостаты разделяются на водяные и масляные. Воздушный вид используется в любых конструкциях приборов. Жидкостное охлаждение применяется только для металлических реостатов, их сопротивления омываются жидкостью, либо полностью в нее погружены. Нельзя забывать, что охлаждающая жидкость также должна охлаждаться.

Металлические реостаты

Это конструкция реостата с воздушным охлаждением. Такие модели приобрели популярность, так как легко подходят для различных условий работы своими электрическими, тепловыми характеристиками, а также формой конструкции. Они бывают с непрерывным или ступенчатым типом регулировки сопротивления.

В устройстве имеется подвижный контакт, скользящий по неподвижным контактам, расположенным в этой же плоскости. Неподвижные контакты выполнены в виде винтов с плоскими головками, пластин или шин. Подвижный контакт называется щеткой. Он бывает мостиковым или рычажным.

Такие виды реостатов делят на самоустанавливающиеся и несамоустанавливающиеся. Последний вид имеет простую конструкцию, но ненадежен в применении, так как контакт часто нарушается.

Масляные

Устройства с масляным охлаждением повышают теплоемкость и время нагревания вследствие хорошей теплопроводности масла. Это делает возможным повышение нагрузки на небольшое время, снижает расход материала изготовления сопротивления и габариты корпуса реостата.

Детали, погружаемые в масло, должны иметь значительную поверхность для хорошей отдачи тепла. В масле увеличиваются возможности контактов на отключение. Это является преимуществом такого вида реостатов. Благодаря смазке на контакты можно прилагать повышенные усилия. К недостаткам можно отнести риск возникновения пожара и загрязнение места установки.

Люди, которые связаны каким-то образом с физикой, электроникой, радиотехникой, часто сталкиваются с таким элементом, как реостат. А другие совершенно не имеют понятия об этом. Данная статья поможет разобраться с реостат и для чего он нужен.

Определение и виды

Итак, реостат — это аппарат, состоящий из нескольких резисторов и устройства, при помощи которого регулируется сопротивление всех включенных резисторов.

Виды реостатов зависят от их назначения:

  • Бывают пусковые реостаты тока, которые служат для запуска электродвигателей переменного или же
  • Пускорегулирующий реостат нужен для запуска частоты вращения электрических двигателей с постоянным током и ее регулирования.
  • Балластный или нагрузочный реостат — электрический аппарат для поглощения энергии, нужной при регулировании нагрузки генератора или же при проверке этого генератора.
  • Реостат возбуждения необходим для того, чтобы регулировать ток, находящийся в обмотках электрических машин переменного либо постоянного тока.

Материал и охлаждение

Одним из главных элементов, определяющих конструкцию элемента, является тот материал, из которого состоит реостат. И по этой причине можно разделить реостаты на керамические, жидкостные, металлические и угольные. Электроэнергия в резисторах преобразуется в теплоту, которая от них должна отводиться. Поэтому у реостатов бывает воздушное и жидкостное охлаждение. Второй тип может быть водяным или масляным. Воздушный тип применяется для любой конструкции реостата. Жидкостный же лишь для металлических, так как их резисторы обтекаются жидкостью или полностью в нее погружаются. Нужно при этом знать, что жидкость, используемая для охлаждения, может и даже должна сама охлаждаться или воздухом, или жидкостью.


Металлические реостаты

Что такое реостат из металла? Это элемент, имеющий воздушный тип охлаждения. Такие реостаты наиболее распространены, так как их наиболее легко можно приспособить к самым разным рабочим условиям. Это относится как к тепловым и электрическим характеристикам, так и к параметрам конструкции. Они могут изготавливаться со ступенчатым или непрерывным типом изменения сопротивления.

Переключатель является плоским. В нем есть подвижный контакт, который скользит по контактам неподвижным в одной и той же плоскости. Те контакты, которые не двигаются, выполнены в форме болтов, имеющих плоские головки цилиндрического или полусферического типа в форме пластин либо шин, которые расположены по дуге в один ряд или два. Тот контакт, который двигается, называется щеткой. Он может быть рычажным или мостиковым по своему типу выполнения.


Еще есть разделение на самоустанавливающийся и несамоустанавливающийся. Последний вариант по конструкции проще, но, так как контакт часто нарушается, он не является надежным в использовании. Самоустанавливающийся подвижный контакт обеспечивает необходимую степень нажатия и в эксплуатации более надежен. Именно поэтому такой вид наиболее распространен.

Плюсы и минусы плоских переключателей

К достоинствам переключателей плоского типа можно отнести несложную конструкцию, маленькие габариты при значительном количестве ступеней, низкую стоимость, реле, отключающие и защищающие управляемые цепи.

Из минусов отмечается недостаточная мощность переключения, маленькая разрывная мощность. А еще из-за трения и оплавления из строя быстро выходит щетка.

Масляное охлаждение

Металлические реостаты с масляным типом охлаждения увеличивают теплоемкость и время нагрева из-за хорошей проводимости тепла маслом. Это дает возможность увеличивать нагрузку при кратковременном режиме и сокращать расход материала резисторов и размеры самого реостата.


Элементы, которые погружаются в масло, должны обладать большой поверхностью для обеспечения хорошей теплоотдачи. Если резистор закрытого типа, то нет смысла погружать его в масло. Само погружение дает защиту контактам и резисторам от воздействия окружающих факторов. В масле отключающие способности контактов повышаются. Это достоинство реостатов такого типа. Благодаря смазке возможны большие нажатия на контакты. Но есть и недостатки. Это повышение риска опасности пожара и загрязнение помещения.

Реостат можно включать в схему в качестве или же потенциометра. Это обеспечивает плавную регулировку сопротивления и, как следствие, регулирование силы тока и напряжения в цепи. Их часто применяют в лабораториях.

Пускорегулирующие реостаты

Реостаты, имеющие ступенчатое изменение сопротивления, сделаны из резисторов и переключающего устройства, состоящего, в свою очередь, из неподвижных контактов, одного скользящего контакта. Здесь же имеется привод.

Пускорегулирующие реостаты имеют полюсы якоря, который присоединяется к неподвижным контактам. Подвижный контакт замыкает и размыкает ступени сопротивления, а также и другие цепи, которые управляются данным реостатом. Привод в реостате может быть двигательным или ручным. Это что такое? Реостат такого типа широко распространен. Но недостатки у такой конструкции все же имеются. Это большое количество проводов для монтажа и деталей для крепежа. Особенно много их в реостатах возбуждения с большим числом ступеней.


Реостаты, наполненные маслом, состоят из переключающего устройства и пакетов резисторов, которые встроены в бак и погружены в масло. Пакеты состоят из элементов, выполненных из Они прикрепляются к крышке бака.

Устройство переключения имеет вид барабана и является осью с прикрепленными к ней частями цилиндрической поверхности, которые соединены, согласно схеме. Неподвижные контакты, которые соединены с элементами резистора, крепятся на неподвижную рейку. Когда ось барабана поворачивается приводом либо маховиком, эти части перемыкают неподвижные контакты, являясь контактами подвижными. Этим изменяется сопротивление в цепи.

Вышесказанное полностью проясняет вопрос, что такое реостат. Как видно, это очень важный элемент, который широко применяется в различных

Потенциометром называется регулируемый делитель напряжения, который в отличие от реостата служит для регулировки напряжения при почти неизменном токе. Снимаемое с подвижного отводного контакта напряжение может изменяться от нуля до максимального значения, равного приложенному к потенциометру напряжению, в зависимости от текущего положения подвижного контакта.

Величина снимаемого напряжения может как линейно зависеть от перемещения движка, так и логарифмически, и потенциометры по типу этой зависимости подразделяются на линейные и логарифмические (также антилогарифмические). Как вы уже поняли, речь в нашей статье пойдет о переменных резисторах.

На сегодняшний день различных переменных резисторов выпускается масса. Для любой электронной схемы можно подобрать переменный резистор, который станет потенциометром. Между тем, переменные резисторы делятся на два типа по своему устройству: тонкопленочные и проволочные, а по функциональному назначению — на непосредственно переменные и подстроечные.

Проволочные переменные резисторы содержат в себе манганиновую или константановую проволоку в качестве элемента с изменяемым сопротивлением. Проволока намотана на керамический стержень, формируя собой обмотку, по которой скользит ползунок, связанный с регулировочным механизмом, и таким образом можно изменить сопротивление между отводным контактом и контактами основными. Проволочные резисторы способны рассеивать мощность 5 ватт и даже более.

Тонкопленочные переменные резисторы содержат в качестве элемента сопротивления пленку, нанесенную на подковообразную диэлектрическую пластинку, по которой и перемещается ползунок, связанный с отводным контактом и с механизмом регулировки. Пленка представляет собой слой лака, углерода или иного материала, который указывается в документации.

Подстроечные резисторы служат для одноразовой настройки сопротивления, например в качестве потенциометров на схемах обратной связи импульсных источников питания всегда можно встретить подстроечные резисторы. Подстроечные резисторы имеют небольшие габаритные размеры, и рассчитаны всего на несколько циклов регулировки с целью предварительной или профилактической настройки оборудования, и больше их, как правило, не трогают. Поэтому подстроечные резисторы не являются очень стойкими и прочными, по сравнению с переменными резисторами, и рассчитаны максимум на несколько десятков циклов регулировки.

Переменные резисторы рассчитаны на большое количество циклов перестройки, которое может достигать сотен тысяч раз. Переменные резисторы поэтому более износоустойчивы, чем подстроечные. Однако и здесь нужно знать меру, ведь если превысить гарантированное количество циклов перестройки, то и переменный резистор может выйти из строя.

Очевидно, подстроечный резистор никогда не заменит переменный, и если этот принцип нарушить, то можно поплатиться низкой надежностью конструируемого устройства.

Переменные резисторы применяются в тех устройствах, где регулировка подразумевается назначением устройства, например регулировка громкости в акустической системе или плавная регулировка температуры бытового колорифера. На электрогитаре можно встретить в роли потенциометра переменный резистор.

Переменные резисторы типа СП-1 на защитной крышке имеют вывод, который соединяется с общим выводом, и крышка служит электрическим экраном. Подстроечные же резисторы типа СП3-28а не имеют защитной крышки, защитой будет служить корпус устройства в котором данный резистор будет установлен.

И хотя внутренне резисторы по устройству похожи, снаружи все выгладит иначе. Переменный резистор имеет прочную металлическую или пластиковую ручку, связанную с ползунком, а подстроечный резистор регулируется отверткой, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

На схемах переменные резисторы легко узнать, они изображаются как постоянный резистор, но с регулировочным отводом в виде стрелки, символизирующей подвижный контакт потенциометра или реостата, в зависимости от схемы включения компонента. Буква R на схеме точно так же обозначает переменный резистор, как и постоянный, разница лишь в графическом изображении компонента.

При реостатной схеме включения используется изображение в виде резистора, пересеченного наискосок стрелкой, это указывает на то, что задействованы всего два контакта — регулировочный и один из крайних. Подстроечный же резистор на схеме обозначается без стрелки, а регулировочный контакт обозначается тонкой полоской.

Переменные резисторы, бывает, сочетают в себе с функцией потенциометра еще и функцию выключателя. Это удобно, когда переменный резистор используется в качестве регулятора громкости, скажем, портативного радиоприемника, когда поворотом ручки сначала осуществляется включение, затем сразу настраивается громкость.

Электрически встроенный выключатель не связан с цепью резистора, но находится в том же корпусе, что и переменный резистивный элемент с подвижным контактом. Примером переменных резисторов с интегрированным выключателем может служить отечественный СП3-3бМ или 24S1 китайского производства.

Среди переменных резисторов встречаются сдвоенные и даже счетверенные, когда поворот одной ручки приводит к перестройке сразу двух или четырех независимых электрически, на функционально связанных цепей. Например регулятор стерео баланса удобно реализовывать таким образом. В эквалайзерах используется до двух десятков сдвоенных резисторов.

На схемах сдвоенные (счетверенные) резисторы отличаются обозначением и графическим изображением: пунктир указывает на то, что механически подвижные контакты объединены.

Типов подстроечных и переменных резисторов на современном рынке множество. Это и неразборные подстроечные резисторы типа СП4-1, залитые эпоксидным компаундом, и предназначенные для аппаратуры оборонного назначения и подстроечные типа СП3-16б для вертикального монтажа на плату, и т. д.

При изготовлении бытовой аппаратуры, на платы впаивают маленькие подстроечные резисторы, которые, кстати, могут по мощности достигать 0,5 ватт. В некоторых из них, например в СП3-19а, в качестве резистивного слоя применяется металлокерамика.

Есть и совсем простые подстроечные резисторы на основе лаковой пленки, такие как СП3-38 с открытым корпусом, уязвимые для влаги и пыли, и мощностью не более 0,25 ватт. Такие резисторы регулируются диэлектрической отверткой, дабы избежать случайного короткого замыкания. Такие простые резисторы часто встречаются в бытовой электронике, например в блоках питания мониторов.

Некоторые подстроечные резисторы имеют герметичный корпус, например R-16N2, они регулируются специальной отверткой, и являются более надежными, поскольку на резистивную дорожку не попадает пыль и не конденсируется влага.

Мощные трехваттные резисторы типа СП5-50МА в корпусе имеют отверстия для вентиляции, в них проводник намотан в форме тороида, а контактный ползунок скользит по нему при повороте ручки отверткой.

В некоторых телевизорах с ЭЛТ до сих пор можно встретить высоковольтные подстроечные резисторы, такие как НР1-9А, сопротивлением 68 МОм и номинальной мощностью 4 ватта. По сути это набор металлокерамических резисторов в одном корпусе, а типичное рабочее напряжение для данного резистора составляет 8,5 кВ, при максимуме в 15 кВ. Сегодня подобные резисторы встроены в ТДКС.

В аналоговой аудиоаппаратуре можно встретить ползунковые или движковые переменные резисторы, типа СП3-23а, которые отвечают за регулировку громкости, тембра, баланса и т. д. Это линейные резисторы, которые бывают и сдвоенными, как например СП3-23б.

Подстроечные многооборотные резисторы часто встречаются в электронной аппаратуре, в измерительных приборах и т. д. Их механизм позволяет точно регулировать сопротивление, и количество оборотов измеряется несколькими десятками. Червячная передача делает возможным медленный поворот и плавное перемещение скользящего контакта по резистивной дорожке, благодаря чему схемы настраиваются очень и очень точно.

Например подстроечный многооборотный резистор СП5-2ВБ настраивается именно посредством червячной передачи внутри корпуса, и для полного прохода всей резистивной дорожки нужно совершить 40 оборотов отверткой. Резисторы данного типа в разных модификациях имеют мощность от 0,125 до 1 ватта, и рассчитаны на 100 — 200 циклов регулировки.

Всевозможные переменные резисторы находят широкое применение в роли потенциометров в различных приборах, начиная с бытовых, таких как обогреватели, водонагреватели, акустические системы, заканчивая музыкальными инструментами, такими как электрогитары и синтезаторы. Подстроечные резисторы можно встретить практически на любых печатных платах, начиная с телевизоров, заканчивая цифровыми осциллографами и техникой оборонного значения.

Управляемый напряжением переменный резистор, электронная регулировка сопротивления. Электронный потенциометр (10+)

Переменный резистор, управляемый напряжением

Одним из распространенных применений полевого транзистора является использование его в качестве резистора, сопротивление которого зависит от управляющего напряжения. Это может быть нужным для регулировки усиления, сжатия динамического диапазона сигнала или создания блоков одновременно дистанционно регулируемых переменных резисторов.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости , чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задать вопрос. Обсуждение статьи.

Еще статьи


Устройство и принцип действия источника стабильного тока. …

Усилитель / Генератор синусоиды на тиристоре (динисторе, тринисторе, с…
Схемы усилителя и генератора синусоидального сигнала на тиристоре в нестандартно…

Делитель напряжения. Схема, расчет, формула. Рассчитать. Применение. О…
Делитель напряжения. Онлайн расчет. Применение на примере осциллографа…

Как не перепутать плюс и минус? Защита от переполюсовки. Схема…
Схема защиты от неправильной полярности подключения (переполюсовки) зарядных уст. ..

Термодатчик, датчик температуры, LM135, LM235, LM335, LM335Z, LM335AZ,…
Термодатчики LM135 — LM335. Данные, применение, цоколевка….

Питание светодиода. Драйвер. Светодиодный фонарь, фонарик. Своими рука…
Включение светодиодов в светодиодном фонаре….

Простой импульсный прямоходовый преобразователь напряжения. 5 — 12 вол…
Схема простого преобразователя напряжения для питания операционного усилителя….

Цепь, схема задержки включения, выключения. Симметричная, асимметрична…
Схема цепи задержки включения / выключения на основе триггера Шмитта…


20 шт./лот сопротивление обрезки 100k ohm 3*3 EVM3ESX50B15 SMD Регулируемое сопротивление 3×3 регулируемое SMD Сопротивление потенциометра|Резисторы|

Небольшие прибыли, но быстрый оборот гарантирует качество, если вам нужно больше, пожалуйста, свяжитесь с нами, мы скорректируем цену, чтобы обслуживать вас лучше

Советы покупателя
1: сначала убедитесь, чтоПравильный адрес
2: перед подпиской на посылку, пожалуйста, проверьте, что посылка заполнена продуктом






О нас
Мы обещаем:
* Производство только лучших потребительских товаров и обеспечение максимально высокого качества.
* Быстрая и точная доставка товаров нашим клиентам по всему миру

Политика обслуживания людей которые уже успели купить товар
Мы с радостью ответим на любые ваши вопросы, пожалуйста, свяжитесь с нами, и мы сделаем все возможное, чтобы как можно быстрее вернуться к вам.
Сфера деятельности: Авто IC, цифровая аналоговая схема, микрокомпьютер с одним чипом, фотоэлектрическое соединение, хранение, трехклеммный регулятор напряжения, SCR, полевой эффект, Шоттки, реле, резисторы конденсаторы, световая трубка, разъемы и другие услуги по поддержке!
1. Доставка по всему миру. (За исключением некоторых стран и APO/FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Ваш адрес заказа должен совпадать с вашим адресом доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. Время доставки определяется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время праздничного сезона.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы Отследим доставку и свяжемся с Вами как можно скорее с ответом. Наша цель-удовлетворение людей которые уже успели купить товар!
7. Из-за наличия на складе и разницы во времени, мы выберем доставку Вашего товара с нашего первого доступного склада для быстрой доставки.

Наши преимущества
1: Мы все имеем собственный запас, с адекватной поставкой
2: качество продукта достигло серии сертификации
3: Мы поддерживаем различные перевозки, Гонконг и китайские почтовые пакеты, EMS. DHL federal. UPS и TNT, может полностью удовлетворить различные потребности покупателя.

Я твердо уверен
Мы будем вашим лучшим партнером



Регулируемое балластное сопротивление для двигателей с фазным ротором в обкаточных стендах Текст научной статьи по специальности «Механика и машиностроение»

Научный журнал КубГАУ, №113(09), 2015 года

1

УДК 621. 313.33

05.00.00 Технические науки

РЕГУЛИРУЕМОЕ БАЛЛАСТНОЕ СОПРОТИВЛЕНИЕ ДЛЯ ДВИГАТЕЛЕЙ С ФАЗНЫМ РОТОРОМ В ОБКАТОЧНЫХ СТЕНДАХ

Т аранов Дмитрий Михайлович к.т.н., доцент кафедры ЭЭО и ЭМ РИНЦ SPIN-код: 1411-9153

Гуляев Павел Владимирович к.т.н., доцент кафедры ЭЭО и ЭМ РИНЦ SPIN-код: 4774-2615

Лыткин Алексей Владимирович аспирант кафедры ЭЭО и ЭМ РИНЦ SPIN-код: 7028-2620

Белоконова Светлана Сергеевна

к.т.н., доцент кафедры информатики Таганрогского

института имени А. П. Чехова (филиал) РГЭУ

(РИНХ)

РИНЦ SPIN-код: 9108-9766 Азово-Черноморский Инженерный Институт “Донской Государственный Агроинженерный Университет ”, г. Зерноград, Россия

В статье представлены общие сведения об обкатке и испытаниях двигателей внутреннего сгорания, проведён анализ обкаточно-тормозных стендов. Предложены рекомендации по целесообразности применения на современных стендах асинхронных двигателей с фазной обмоткой ротора, рассмотрены его преимущества по сравнению с асинхронным двигателем с короткозамкнутой обмоткой. В качестве альтернативы современным разработкам предлагается схема регулируемого балластного сопротивления в цепи ротора с использованием ШИМ модуляции тока. Рассмотрена работа регулируемого балластного сопротивления и реализация основных обкаточных режимов с использованием предлагаемого устройства

Ключевые слова: ОБКАТОЧНЫЙ СТЕНД, АСИНХРОННЫЙ ДВИГАТЕЛЬ С ФАЗНОЙ ОБМОТКОЙ РОТОРА, ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ

UDC 621.313.33 Technical sciences

ADJUSTABLE BALLAST RESISTANCE FOR MOTORS WITH SLIP-RING MOTORS IN THE BREAK-STANDS

T aranov Dmitriy Mikhailovich Cand. Tech.Sci., assistant professor of EEE and EM RSCI SPIN-Code: 1411-9153

Gulyaev Pavel Vladimirovich

Cand.Tech.Sci., assistant professor of EEE and EM

RSCI SPIN-Code: 4774-2615

Lytkin Aleksey Vladimirovich postgraduate student of EEE and EM RSCI SPIN-Code: 7028-2620

Belokonova Svetlana Sergeevna Cand.Tech.Sci., assistant professor of computer science, Taganrog Institute Chekhov, branch RSEU RSCI SPIN-Code: 9108-9766

Azov-Black Sea State Engineering Institute “Don State Agrarian University ”,

Zernograd, Russia

The article presents an overview of the run-in and testing of internal combustion engines, the analysis of break-brake- stands. We gave recommendations on expediency of the application of asynchronous motors with phase rotor winding on modern stands; we also considered its advantages over asynchronous motor with a short-circuited winding. As an alternative to the modern techniques, we have proposed a scheme of adjustable ballast circuit rotor using PWM modulation current. The process of adjustable ballast resistance and implementation of major break-regimes using the proposed device was also considered in this study

Keywords: BREAK-STAND, ASYNCHRONOUS MOTORS WITH SLIP-RING ROTOR WINDING, PULSE WIDTH MODULATION

Обкатка и испытание — завершающие операции в технологическом процессе ремонта машин, определяющие эффективность их работы при последующей эксплуатации. Основная приработка поверхностей трения происходит в первые часы работы двигателя, поэтому очень важно создать

http://ej. kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

2

в эти часы его работы условия, благоприятные для приработки поверхностей трения без задиров, заеданий и усиленных износов, а также подготовить их к восприятию без повреждений нормальных эксплуатационных нагрузок. Эта задача выполняется соответствующей обкаткой двигателя, во время которой:

— сглаживаются и подравниваются выступающие шероховатости на поверхностях трения, образовавшиеся при их механической обработке, в результате чего во много раз увеличиваются опорные площади соприкасающихся поверхностей и соответственно уменьшаются удельные давления между ними;

— устраняется вредное влияние неизбежно получающихся в результате механической обработки разного рода отклонений от правильной геометрической формы поверхностей трения на качество их прилегания за счет местного и постепенного износа этих поверхностей в местах соприкосновения; это также приводит к снижению удельных давлений между соприкасающимися поверхностями;

— повышается износостойкость поверхностей трения за счет тех изменений, которые претерпевают поверхностные слои металла в процессе обкатки. Это влияние обкатки на повышение износостойкости поверхностей трения подтверждается тем, что двигатели, одинаковые по конструкции, качеству изготовления, материалам отдельных деталей и узлов, в зависимости от режимов обкатки и применяемых при этом масел, изнашиваются затем в эксплуатации по-разному [1].

Таким образом, в результате обкатки создаются все необходимые условия для того, чтобы поверхности трения могли воспринимать и передавать нормальные эксплуатационные нагрузки. Поэтому обкатку следует рассматривать как неотъемлемую технологическую операцию всего ремонтного цикла, являющуюся последним и самым тонким процессом обработки поверхностей трения перед нормальной эксплуатацией двигателя.

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

3

Важным условием качественной приработки нового двигателя является правильный выбор скоростного, нагрузочного и температурного режима в начале работы, режима, при котором приработка происходит наиболее интенсивно, но то же время без схватывания и заедания поверхностей трения, без их повышенного износа [2].

Несмотря на важность этого вопроса, нет единых мнений и относительно методики эксплуатационной обкатки. Продолжительность эксплуатационной обкатки разнится от 20 до 80 часов, на некоторых моделях двигателей заводы рекомендуют заканчивать обкатку при 75-80% от Ne ном , на других — при 100%. Лишь в некоторых инструкциях по эксплуатации двигателей указывается режим обкатки. В большинстве инструкций режимы вообще не указываются.

Приработку и испытание двигателей на ремонтных предприятиях производят на обкаточно-тормозных стендах, включающих устройство для вращения двигателя в период холодной обкатки и для поглощения мощности двигателя во время горячей обкатки и испытания, а также дополнительное оборудование, обеспечивающее двигатель топливом, охлаждающей жидкостью и смазкой. Стенд состоит из асинхронной электрической машины, которая при холодной обкатке работает в режиме двигателя. Во время горячей обкатки электрическая машина работает в режиме генератора, отдавая ток в электрическую сеть. Эффективную мощность двигателя на стенде определяют путём измерения крутящего момента, развиваемого двигателем при заданной частоте коленчатого вала. Для определения крутящего момента используют тормозное устройство. Для замера тормозного момента при обкатке двигателей под нагрузкой или крутящего момента при холодной обкатке используют весовой механизм [3].

Раньше на обкаточно-тормозных стендах активно использовались жидкостные реостаты для регулировки асинхронных двигателей с фазной обмоткой ротора. Сейчас их применение нецелесообразно. Развитие со-

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

4

временной электронной коммутационной техники открывает широкие возможности для создания устройств регулировки двигателей с фазным ротором с одновременным использованием их в качестве регулируемой нагрузки. В наше время в конструкциях стендов активно используются асинхронные двигатели с короткозамкнутым ротором. Их плюсы: жёсткая механическая характеристика, высокий начальный пусковой вращающий момент, постоянная скорость при разных нагрузках и возможность кратковременных механических перегрузок. Проблема же этих двигателей состоит в том, что трудно осуществлять плавное регулирование частоты вращения в широких пределах. Для уменьшения пусковых токов асинхронных двигателей с короткозамкнутым ротором необходимо использовать преобразователь частоты или устройство с плавным пуском. Такие устройства довольно дорогие и не позволяют осуществить некоторые режимы. Целесообразным является решение использовать на стендах асинхронный двигатель с фазным ротором, которому не нужен преобразователь частоты. Правильную работу двигателя можно осуществить на основе ШИМ регулирования [4, 5]. Плюсы же этого двигателя очевидны: большой начальный вращающий момент, постоянная скорость при различных перегрузках, меньший пусковой ток по сравнению с двигателями, оснащёнными короткозамкнутым ротором и возможность применения автоматических пусковых устройств.

Осуществить все вышеперечисленные режимы работы двигателя можно при помощи схемы, представленной на рисунке 1.

Схема работает следующим образом.

В режиме холодной обкатки двигатель внутреннего сгорания приводится во вращение асинхронным двигателем с фазной обмоткой ротора, подключеному к питающей сети через магнитный пускатель КМ1.

Регулировка частоты вращения АД с ФР осуществляется изменением величины тока в роторной обмотке при помощи широтно-импульсной

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

5

модуляции ключами VT1.. .3. Изменяя величину тока в роторной обмотке изменяется потокосцепление между ротором и статором, соответственно меняется скольжение и частота вращения.

?S0B

Рисунок 1 — Упрощённая схема управления обкаточным стендом.

Реализовать трёхфазное ШИМ регулирование двигателя с фазной обмоткой ротора можно, разместив во всех трёх фазах роторной обмотки ключевые элементы, закорачивающие их в “звезду” и разрезающие на импульсы положительную и отрицательную полуволны тока в роторных об-

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

6

мотках. Чем выше будет частота импульсов, на которые разрезается исходное напряжение в роторной обмотке, тем приближеннее к синусоиде будет результирующая токовая кривая [4, 5].

На ририсунке 2 показан принцип ШИМ регулировки тока в роторной обмотке.

Рисунок 2 — Принцип ШИМ регулировки тока в роторной обмотке. На ририсунке 3 показана экпериментальная осциллограмма тока в роторной обмотке при ШИМ регулировке

Рисунок 3 — Экспериментальная осциллограмма тока в роторной обмотке

при работе ШИМ регулятора.

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

7

Осуществить такую коммутацию, особенно для нагрузок мощностью свыше 1кВт, способны только IGBT транзисторы (биполярные транзисторы с изолированным затвором). Выпускаемые промышленностью силовые IGBT ключи способны коммутировать токи до нескольких сотен ампер с частотой до 50…60кГц. Но для регулирования напряжения нет необходимости коммутировать ключи с такой высокой частотой, достаточно частоты 1.15кГц, тем более что чем выше частота коммутации, тем больше потери, выше температура нагрева ключа, и меньше его ресурс. При 15кГц несущей частоты синусоида напряжения в 50Гц будет разрезана на 300 импульсов. Этого более чем достаточно для того чтобы не оказывать существенного влияния на искажение формы токовой кривой.

Предположим, что для осуществления такой коммутации напряжения достаточно использовать только три ключа, симметрично расположенных по отношению к обмоткам. Каждый ключ будет «разрезать» только положительную полуволну тока своей фазы, а отрицательную будет отсекать, но в таком случае ток в обмотках электродвигателя просто не будет протекать. Для того чтобы обеспечить циркуляцию тока в обмотках, достаточно зашунтировать транзисторы диодами, включенными встречнопараллельно по отношению к переходу транзистора.

Может сложиться мнение, что отрицательная полуволна тока в таком случае «разрезаться» не будет, поскольку она обходит транзистор через диод, но это не так. Например, отрицательная полуволна проходит через встречнопараллельный диод одного ключа, допустим фазы А, проходит через ключи фазы В и С, где она успешно «разрезается», поскольку для них она является положительной. Поэтому токи во всех фазах «режутся» равномерно в любой момент времени и круговое вращающееся поле в двигателе не искажается.

Регулировать частоту вращения можно как в ручном режиме, при помощи кнопок SB1 и SB2 (рисунок 1), так и в автоматическом при помо-

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

8

щи программы, прошитой в ШИМ котроллер, изменяющей величину скважности ШИМ. Диапазон регулировки частоты вращения двигателя от 0 до номинального значения.

В режим горячей обкатки ДВС можно перевести, подключив приводной асинхронный двигатель к питающей сети через магнитный пускатель КМ2. В этом режиме осуществляется реверсивное включение АД с ФР. ДВС запускается, выводится в обкаточный режим, а нагрузку на его валу плавно изменяют также при помощи ШИМ регулятора. АД с ФР создаёт регулируемый тормозящий момент на валу разогнанного ДВС.

Микроконтроллерное управление позволяет реализовать не только плавное изменение нагрузки на валу обкатываемого двигателя, но и пульсирующую или динамически изменяющуюся нагрузку (рисунок 4).

Такие режимы обкатки позволяют сократить энергетические и временные затраты ориентировочно на 15%. Причём величину нагрузочного момента для ДВС можно косвенно измерять при помощи амперметра РА1 включенного в цепь статорной обмотки (рисунок 1).

Рисунок 4 — Возможные нагрузочные характеристики ДВС в режиме горячей обкатки.

На рисунке 5 показаны механические и скоростные характеристики АД с ФР при ШИМ регулировке, а также показана регулировочная характеристика M=f(I), полученная в результате их комбинации.

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

9

Ограничениями по максимальному тормозящему моменту являются момент соответствующий номинальному току АД с ФР.

Несмотря на то, что двигатель с фазным ротором в режиме горячей обкатки, принудительно вращается в сторону, противоположную направлению вращения его магнитного поля. Контроль величины тока, не превышающего номинального значения, позволит предотвратить перегрев АД с ФР, но только при условии, что частота вращения больше либо равна номинальной частоте вращения двигателя.

Если частота вращения двигателя меньше номинальной, то условия охлаждения ухудшаются и соответственно величина тока, а значит и нагрузочного момента, должны быть скорректированы в сторону уменьшения.

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

10

Рисунок 5 — Механические скоростные и регулировочные характеристики

АД с ФР при ШИМ регулировке.

Необходимо отметить, что схема полупроводникового балластного сопротивления для АД с ФР, использующего ШИМ регулировку, лишена недостатков, присущих преобразователям частоты с ШИМ. А именно: в ней отсутствуют броски ЭДС самоиндукции при коммутации ключей. Это, в свою очередь, означает, что ресурс ключа повышается, а высокочастотные гармонические выбросы в питающую сеть будут минимальны.

Литература

1. Г оттер Г. Нагревание и охлаждение электрических машин. — Москва.: Госэнергоиздат, 1961. — 480 с.

2. Борисенко А.И., Костиков О.Н., Яковлев А.И. Охлаждение промышленных электрических машин. — Москва.: Энергоатомиздат, 1983. — 296 с.

3. Копылов И.П. Проектирование электрических машин. — Москва.: Энергия, 1980. — 491 с.

4. Трёхфазный регулятор напряжения для систем автоматического контроля воздухообмена в свинарниках / Гуляев П.В., Гуляева Т.В./ Меж. вуз. сбор.: Экономика, организация, технология и механизации животноводства.- Зерноград, 2008. — С.310-317.

5. Автоматическое регулирование частоты вращения вала электродвигателя / Таранов М.А., Гуляев П.В., Гуляева Т.В./ Теоретический научно практический журнал «Механизация и электрификация сельского хозяйства». — Москва: ООО «Форенс»,

2010. — вып. №7. — С. 5-7.

Refernces

1. Gotter G. Nagrevanie I okhlazhdenie elektricheskikh mashin. — Moskva.: Gosenergoizdat, 1961. — 480 s.

2. Borisenko A.I., Kostikov O.N., Yakovlev A.I. Okhlazhdenie promyshlennykh elektricheskikh mashin. — Moskva.: Energoatomizdat, 1983. — 296 s.

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Научный журнал КубГАУ, №113(09), 2015 года

11

3. Kopylov I.P. Proektirovanie elektricheskikh mashin. — Moskva.: Energiya, 1980. — 491 s.

4. Trekhfaznyy regulyator napryazheniya dlya system avtomaticheskogo kontrol-ya vozduhoobmena v svinarnikakh / Gulyaev P.V., Gulyaeva T.V./ Mezh. vuz. sbor.: Ekonomika, organizaciya, tehnologiya i mekhanizacii zhivotnovodstva. — Zernograd, 2008. -S.310-317.

5. Avtomaticheskoe regulirovanie chastoty vrashcheniya vala elektrodvigatelya / Taranov M.A., Gulyaev P.V., Gulyaeva T.V./ Teoreticheskiy nauchno prakticheskiy zhurnal «Mekhanizaciya i elektrifikaciya selskogo khozyaystva». — Moskva: OOO «Forens», 2010. -vyp. №7. — S. 5-7.

http://ej.kubagro.ru/2015/09/pdf/52.pdf

Регулируемое сопротивление — Большая Энциклопедия Нефти и Газа, статья, страница 1

Регулируемое сопротивление

Cтраница 1

Регулируемые сопротивления называются реостатами. Реостаты изготовляют из проволоки с большим удельным сопротивлением, например из нихрома. Сопротивление реостатов может изменяться равномерно или ступенями. Применяют также жидкостные реостаты, представляющие собой металлический сосуд, наполненный каким-либо раствором, проводящим электрический ток, например раствором соды в воде.  [1]

Регулируемое сопротивление может быть включено в смежное плечо с измеряемым или в противоположное плечо моста.  [2]

Регулируемое сопротивление состоит из четырех ни-хромовых секции сечением 30 мм2 и сопротивлением 0 09 Ом каждая.  [4]

Регулируемые сопротивления называются реостатами. Реостаты изготовляют из проволоки с большим удельным сопротивлением, например из нихрома. Сопротивление реостатов может изменяться равномерно или ступенями.  [5]

Регулируемое сопротивление R3 введено в схему для ее подстройки при проверке отсутствия самоходов. Других элементов схема цепей тока п напряжения рассматриваемого реле не содержит.  [6]

Регулируемое сопротивление R7 выполняет роль ограничителя, различающего сигнал по току холостого хода сварочного трансформатора ( после разрыва сварочной цепи) от сигнала при сварке, а также от сигнала при сварке большими токами. Выдержка времени на снижение напряжения холостого хода обеспечивается за счет собственного времени размыкания контактов контактора К, а также частично за счет времени разряда конденсатора СЗ, который одновременно выполняет и роль фильтра.  [8]

Регулируемые сопротивления г выбраны равными 360 ом. Уменьшение этого сопротивления при мало изменяющихся токах моста обусловливает уменьшение напряжения UTU и напряжения генератора. Если г 0, то приблизительно равно нулю и напряжение генератора.  [9]

Регулируемое сопротивление состоит из ряда отдельных элементов ( ползунов) 4, расположенных поперек потока расплава и плотно пригнанных как друг к другу, так и к нижней половине корпуса, которые с помощью винтов 8 можно перемещать в разные положения по длине канала, уменьшая или увеличивая тем самым его высоту. Поверхности этих ползунов придана обтекаемая конфигурация, препятствующая как вихреобразованию, так и появлению застойных зон. При переходе к новой марке перерабатываемого материала перестановкой ползунов ( при предварительно ослабленных винтах 9) можно отрегулировать характер изменения сечения канала по отдельным участкам применительно к новым условиям.  [10]

Регулируемое сопротивление, шунтирующее эту обмотку, позволяет осуществить подбор ее ампервитков, обеспечивающих компенсацию реакции якоря.  [11]

Регулируемое сопротивление 2 в виде реостата служит для изменения величины тока путевого реле 5 в зависимости от его характеристики, электрических параметров цепи и состояния погоды.  [13]

Регулируемые сопротивления устанавливаются на требуемую величину.  [14]

Регулируемые сопротивления — реостаты широко используют для регулирования тока и напряжения при работе с электроизмерительными приборами.  [15]

Страницы:      1    2    3    4    5

Усилитель силы сцепления ручного усилителя Регулируемое сопротивление 22-88 Lbs Ручной тренажер Нескользящий захват

Поделиться в:

  • Склад:
  • Отправка: БЕСПЛАТНАЯ ДОСТАВКА COD Этот продукт поддерживает наложенный платеж при доставке. Совет: не размещайте заказы на товары не наложенным платежом, иначе Вы не сможете выбрать способ оплаты наложенным платежом. Отправка между: Jun 17 — Jun 19, Расчетное время доставки: рабочих дней Время обработки заказа может занять несколько дней. После отправки со склада время доставки (или доставки) зависит от способа доставки.
  • Цвет:
  • Количество

    - +

  • Рассрочка: Беспроцентный Вы можете наслаждаться максимальной 0 беспроцентной рассрочкой, и может не пользоваться этим предложением при размещении заказов с другими товарами »

Распродажа

Рекомендуемые для вас

Описания

Спецификация

Custom

Общий

Тип: Поручни
Функция: Другие

Размер и вес

Вес продукта: 0,1452 кг
Вес упаковки: 0,1787 кг

Содержимое пакета

Содержание Пакета: 1 × захват

Предлагаемые продукты

Отзывы клиентов

  • Roland

    Sehr gutes Produkt

    Ideal er Trainer für die Hand. Schon nach kurzer Zeit habe ich wieder kraft in den Händen bekommen.
    Rasche Lieferung und preiswert.
    Предложение
    Keine Nachteile

    Jun 30,2018

Вопросы клиентов

  • Все
  • Информация о товаре
  • Состояние запасов
  • Оплата
  • О доставке
  • Другие

Будьте первым, кто задаст вопрос. Хотите G баллы? Просто напишите отзыв!

Хотите купить оптом ? Пожалуйста, отправьте ваш оптовый запрос ниже. Обратите внимание, что мы обычно не предоставляем бесплатную доставку при оптовых заказах , но оптовая цена будет большой сделкой.

Ваши недавно просмотренные товары

Лучшие эспандеры на 2021 год

Наш выбор

Эспандеры Bodylastics Stackable Tube Resistance Band имеют встроенные защитные приспособления, которых нет ни в каких других протестированных нами ремешках: тканые шнуры, заправленные внутрь трубок, предназначены для предотвращения чрезмерного растяжения (частая причина, почему полосы ломаются), а также предотвращает защелкивание отскока в случае раскола трубки. В дополнение к пяти полосам увеличивающегося сопротивления (которые можно использовать в комбинации для обеспечения заявленного веса в 96 фунтов), набор включает дверной анкер для создания точек на разной высоте, на которые можно натянуть или прижать, две ручки для захвата и две ручки с мягкой подкладкой. ремешки на щиколотке.Это довольно распространенная установка, но мы обнаружили, что комплект Bodylastics в целом более качественный, чем у конкурентов, и компания является одной из двух, которые мы рассматривали, которые продают дополнительные трубки с более высоким напряжением. Этот пятидиапазонный комплект прост в использовании и поставляется с подробным руководством по эксплуатации, включая ссылки на бесплатные демонстрационные видеоролики с упражнениями, а также тренировки по подписке на веб-сайте и в приложении компании.

, занявший второе место

GoFit ProGym Extreme

Этот комплект с четырьмя ремешками хорошо сделан, с более приятным руководством по эксплуатации и сумкой для хранения, но в нем отсутствуют шнуры, усиливающие трубки, и обычно он стоит больше, чем — наш выбор.

Если наш выбор недоступен, мы рекомендуем GoFit ProGym Extreme. Этот комплект включает четыре сменных ремешка для труб с увеличивающимся сопротивлением, которые можно использовать в комбинации (на общую сумму заявленных 140 фунтов), плюс две прорезиненные ручки, два мягких ремешка на щиколотке, два дверных анкера, руководство по спирали и лучшую сумку для хранения, которую мы видел, как все это удержать. Трубки GoFit не усилены, как наш выбор, и компания предлагает меньше учебных материалов. Нам понравилось, что GoFit включает в себя два прочных дверных якоря к одному, что мы выбрали, так как это означает, что вам не нужно так часто перемещать якорь между упражнениями.

Upgrade pick

Resistance Band Training Economy Fitness Package

Этот набор, состоящий из четырех супербендов, а также съемных ручек и якоря, идеально подходит для тех, кто часто тренируется с эспандерами.

Варианты покупки

* На момент публикации цена составляла 0 долларов.

Если вы используете эспандеры в качестве основного инструмента для силовых тренировок, подумайте о пакете экономичного фитнеса для тренировок с эспандерами. Тренеры, с которыми мы консультировались, выбрали его своим любимым комплектом.Вместо трубок у него четыре суперполосы — по два на каждом из двух уровней сопротивления — представляют собой большие непрерывные резиновые петли, которые более прочны и долговечны, чем большинство формованных трубок. В комплект входят две ручки, покрытые пеной, которые можно закрепить на ремешках, чтобы придать им такую ​​же полезность, как и набор трубок, а также универсальный анкер, который можно использовать либо в дверном косяке, либо вокруг неподвижного объекта (например, забора). шест) для тренировок в помещении или на улице. Сами по себе ленты можно использовать для подтягиваний с поддержкой или для добавления сопротивления некоторым упражнениям.Эти ленты обеспечивают большее сопротивление, чем большинство трубок, и их можно складывать друг на друга для еще большего натяжения. В комплект входит четырехнедельная стартовая программа тренировок, плюс вы можете приобрести дополнительные инструкции на веб-сайте компании. Этот набор почти в три раза дороже нашего выбора, но не самый лучший для большинства людей. Но если вам нужна универсальность как ламп с ручками, так и суперполосов, это то, что вам нужно.

Также отлично

Серьезные стальные подтягивающие ленты, ленты сопротивления и эластичные ленты представляют собой непрерывные латексные петли, а не формованные трубки.Как и большинство супербандов, Serious Steel продаются по отдельности и в наборах. Четырехполосный набор, который мы тестировали, включал ленты в диапазоне от заявленного сопротивления 5 фунтов до 120 фунтов, что делало их полезными для подтягивания с подтягиванием, а также для растяжки и добавления сопротивления некоторым упражнениям. В зависимости от ваших потребностей, вы можете найти самую большую полосу в этом наборе менее полезной; в этом случае мы предлагаем вам рассмотреть менее дорогой набор из трех штук. Хотя бумажное руководство не входит в комплект, 25-страничный PDF-файл на веб-сайте компании содержит множество инструкций, которые помогут вам начать работу.Наконец, у ремешков ощущение пудры, что делает их менее скользкими по сравнению с другими суперполосами, которые мы тестировали.

Отлично

Мини-браслеты для повышения эффективности упражнений

Для реабилитации или предварительной подготовки эти мини-браслеты более высокого качества и более полезны, чем у конкурентов.

Варианты покупки

* На момент публикации цена составляла 25 долларов.

Имея диаметр 10 дюймов по сравнению с 12-дюймовыми мини-бандажами, мини-ленты Perform Better Exercise были способны обеспечить большее напряжение, чем у конкурентов, во всем диапазоне движений наших тестовых упражнений, потому что их напряжение проявляется быстрее благодаря короче длина.Например, для упражнений, требующих одновременного обвязывания ленты вокруг обеих ног, ленты Perform Better с самого начала кажутся более плотными, чем у конкурентов, и практически не оставляют слабых мест для выполнения упражнений до того, как начнется напряжение. . Хотя более крупным людям может быть немного сложнее попасть в них, тренер ростом 5 футов 11 235 фунтов, который мы наняли, смог это сделать. И хотя в наборе Perform Better четыре полосы вместо пяти других, ему «не хватает» самой легкой полосы, которая сама по себе не так функциональна для большинства людей.Регулируемые полосы сопротивления

— купить регулируемые полосы сопротивления с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для регулируемых лент сопротивления. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти верхние регулируемые полосы сопротивления в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили регулируемые эспандеры на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регулируемых полосах сопротивления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести регулируемые полосы сопротивления по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Набор регулируемых эспандеров Whatafit ™ для тренировки в домашнем тренажерном зале

Описание продукта:

Не могу пойти в спортзал? Без проблем! Готовы ли вы к полноценной тренировке или у вас есть всего несколько свободных минут, наш набор лент сопротивления Whatafit ™ ️ — идеальное решение для вас!

Набор лент сопротивления

Whatafit ™ специально разработан для выполнения более 150 различных упражнений и широкого диапазона сопротивления / веса, так что вы можете прорабатывать любую группу мышц тела бесчисленными способами и получать результаты (и выглядеть) вы хотите быстро и эффективно, не выходя из собственного дома.Откажитесь от абонемента в тренажерный зал и забудьте о покупке громоздкого и дорогого оборудования, теперь вы можете получить те же результаты, не выходя из дома!

ПОЧЕМУ У НАС НОМИНАЛЬНЫЕ ПОЛОСА СОПРОТИВЛЕНИЯ № 1

В среднем абонемента в тренажерный зал может стоить до 800 долларов в ГОД. Эти эспандеры были разработаны, чтобы дать вам тренировку всего тела за небольшую часть стоимости.

Откажитесь от абонемента в тренажерный зал СЕГОДНЯ! Изготовленные из высококачественного эластичного латекса, Whatafit ™ созданы для работы.Получите тренировку всего тела из дома сегодня и сэкономьте сотни долларов каждый год!

Характеристики:
  • Изготовлен из высококачественного латекса и не растягивается слишком сильно
  • Прочные ручки из мягкого пеноматериала с зажимами из цинкового сплава и D-образным кольцом
  • Крепление к ремешкам специально разработано, прочное, более прочное и никогда не ломается.
  • Простое создание более 30 различных уровней сопротивления путем прикрепления 1, 2, 3, 4 или всех 5 лент к ручкам
  • Идеально подходит для йоги, пилатеса, тренировок и силовых тренировок в домашних условиях


ОСНОВНЫЕ ПОЛОСЫ СОПРОТИВЛЕНИЯ WHATAFIT ™

БЕСПЛАТНЫЕ УПРАЖНЕНИЯ — специально разработаны и включают в себя все необходимые аксессуары для более чем 150 возможных упражнений для всех групп мышц — подходят для любого уровня подготовки.Если вы хотите тренироваться полностью или работать только над одной группой мышц, набор лент сопротивления — идеальное решение.

ЛЕГКАЯ УСТАНОВКА ЗА СЕКУНДЫ — с прилагаемым дверным анкером, ручками и ремнями на щиколотке вы можете настроить ленты сопротивления за секунды. Просто выберите желаемое упражнение, настройте его соответствующим образом и начинайте тренировку.

ПОЛУЧИТЕ РЕЗУЛЬТАТЫ, КОТОРЫЕ ВЫ ХОТИТЕ — диапазон веса идеально подходит для получения желаемых результатов, независимо от того, хотите ли вы нарастить массу тела, тонизировать мышцы или сжечь жир.

ТРЕНИРОВКА ДАЖЕ ЕСЛИ ВЫ НЕ МОЖЕТЕ НАЙТИ ВРЕМЯ — У вас есть всего несколько минут в день или вам трудно найти время для тренировки? Без проблем! Благодаря доступности, быстрой и простой настройке, полосы сопротивления позволяют вам делать несколько быстрых подходов, когда у вас есть время, и продолжать свой день.

ПОМОГАЕТ СЖИГАТЬ ЖИР — Эластичные ленты Whatafit ™ могут помочь вам сжигать жир, набирать силу и приносить пользу вашему здоровью в долгосрочной перспективе, согласно статье с советами по фитнесу, опубликованной в журнале Men’s Health.

В ЛЮБОЕ ВРЕМЯ, В ЛЮБОМ МЕСТЕ — Тренировки, не выходя из дома! Все наборы FLEXBANDS ™ поставляются с сетчатой ​​сумкой, которая позволяет легко носить браслеты с собой, куда бы вы ни пошли. Эти ленты безопасны для путешествий и идеально подходят для тренировок в дороге.

БОЛЕЕ 150 ТРЕНИРОВОК — Получите тренировку всего тела, не выходя из дома! FLEXBANDS ™ предназначены для выполнения более 150 целевых упражнений с широким диапазоном сопротивления, поэтому вы можете проработать любую группу мышц своего тела.

РАЗРАБОТАН ДЛЯ ВСЕХ УРОВНЕЙ — Независимо от того, любите ли вы тренажерный зал или новичок, FLEXBANDS ™ были разработаны с использованием идеальных уровней сопротивления, чтобы помочь вам добиться максимальной отдачи от тренировок. Каждая из пяти полос имеет свой собственный уровень сопротивления, чтобы соответствовать всем уровням физической подготовки.

НЕСКОЛЬКО РЕЖИМОВ ТРЕНИРОВКИ — С нашим высококачественным комплектом резистивных трубок у вас есть все необходимое: 5 цветных штабелируемых 50-дюймовых трубок были разработаны для удовлетворения всех ваших индивидуальных потребностей, поскольку они имеют 5 различных уровней сопротивления и могут использоваться в одном одновременно или вместе, чтобы достичь до 64 различных уровней.

ИСПОЛЬЗОВАНИЕ И УХОД:
  • Перед каждым использованием проверяйте каждую ленту на предмет поломки перед началом тренировки.
  • Не растягивайте ремешки более чем в 3 раза от их первоначальной длины.
  • Не используйте ленты на шероховатых или абразивных поверхностях.
  • При натяжении осторожно верните все ленты на исходную длину, прежде чем отпускать, чтобы избежать травм.
  • Мы настоятельно рекомендуем хранить ваш набор при комнатной температуре без влаги, тепла или прямых солнечных лучей, чтобы продлить срок службы продукта.
  • Очищайте изделие только влажной тряпкой, НЕ БЕЗ чистящих средств или мыла. Любые чистящие средства или мыло могут повредить или ослабить ваши браслеты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Желтая полоса: 10 фунтов
  • Синяя полоса: 20 фунтов
  • Зеленая полоса: 30 фунтов
  • Черная полоса: 40 фунтов
  • Красный ремешок: 50 фунтов

УПАКОВКА ВКЛЮЧАЕТ (11 шт. / Набор):

  • 2 ручки с поролоновым покрытием
  • 2 ремня для щиколотки
  • 1x дверной анкер
  • 5 эластичных лент
  • 1x нейлоновая сумка для переноски
  • 1x Секретный бонусный подарок
  • Руководство на английском языке
  • Допустимое сопротивление до 150 фунтов

УПАКОВКА ВКЛЮЧАЕТ (14 шт. / Набор):

  • 2 ручки с поролоновым покрытием
  • 2 ремня для щиколотки
  • 1x дверной анкер
  • 5 эластичных лент
  • 3 х петли
  • 1x нейлоновая сумка для переноски
  • 1x Секретный бонусный подарок
  • Руководство на английском языке
  • Допустимое сопротивление до 125 фунтов

УПАКОВКА ВКЛЮЧАЕТ (17 шт. / Набор):

  • 2 ручки с поролоновым покрытием
  • 2 ремня для щиколотки
  • 1x дверной анкер
  • 5 эластичных лент
  • 5 х петлевых лент
  • 2x нейлоновая сумка для переноски
  • 1x Секретный бонусный подарок
  • Руководство на английском языке
  • Допустимое сопротивление до 150 фунтов

Ускорьте свои спортивные результаты с помощью наших сверхпрочных эластичных лент.Развивайте и укрепляйте верхнюю часть тела, ноги, пресс, спину или руки, просто тренируясь дома или в дороге. Всего 10 минут в день преобразят ваше тело и сохранят форму!

«Мне нравятся эти эспандеры. Качество продукта отличное, и у вас нет ужасного запаха, как у многих других браслетов. Сумка, в которой они хранятся, идеального размера, что действительно имеет большее значение, чем вы» Я думаю. Отличный продукт и качество обслуживания клиентов «.

(ДЖЕЙМС КАЛЛАН)
ФИТНЕС-МОДЕЛЬ, НЬЮ-ЙОРК, США

4 «Плюс 2X / 3X регулируемый диапазон сопротивления — Be Momentous

Мы настоятельно рекомендуем вам ознакомиться с нашим Руководством по размерам перед покупкой, чтобы убедиться, что вы получите нужный размер и предотвратите возврат / обмен в будущем!

Подробнее о продукте

Наш регулируемый ремешок сопротивления Plus 2X / 3X был разработан для любого человека, которому никогда не удавалось найти ремешок сопротивления, который он действительно мог бы использовать.Если вы пробовали обычные эспандеры стандартного размера и не могли даже натянуть их на колени, этот браслет для вас.

  • Ширина / высота: 4 «
  • Уровень напряжения: Легкий / Средний
  • Резиновая рукоятка на внутренней стороне ленты: Готово (см. Ниже)
  • Нужна помощь по размеру? Ознакомьтесь с нашим Руководством по выбору размеров
*Не продано? Найдите минутку, чтобы проверить отзыв от того, кто пробовал это


Описание

Наши эспандеры высшего качества толстые, прочные, но мягкие.Все наши ремешки регулируются до 5 дюймов, что дает вам функциональность и движение, для выполнения которых обычно требуются 2-3 разных ремешка. Зачем покупать 2 или 3, если можно купить только 1?

Устали глупо выглядеть в спортзале, натягивая браслет на ноги, как штаны? Или, может быть, у вас проблемы с поясницей или ограниченный диапазон движений, а наклониться, чтобы натянуть повязку на ноги, просто непросто или даже невозможно. Мы позаботились о тебе. Наши ремешки полностью открываются, простираясь от конца до конца, поэтому вы можете обернуть их вокруг ног, стоя или сидя, и застегнуть без ущерба для вашей опоры или устойчивости.

Наши ленты имеют два ряда мягких, податливых резиновых накладок, предотвращающих скатывание и скольжение. В отличие от некоторых наших конкурентов, в которых используются дешевые пластиковые накладки для регулировки, наш ремешок регулируется с помощью твердого стального d-образного кольца, которое никогда не сгибается, трескается или ломается под давлением. Мы используем липучку промышленного уровня военного класса, которая гарантирует, что независимо от того, на какую длину вы настроите ремешок, он никуда не денется.

Содержание

Ремешок: хлопок / поли / каучук

D-образное кольцо: 100% нержавеющая сталь

Инструкция по уходу

Взгляните на нашу страницу часто задаваемых вопросов, чтобы узнать больше

Упаковка

100% биоразлагаемый

Нужны маски?

Оформить заказ Наша дочерняя компания

Набор регулируемых эспандеров для французского фитнеса из 5 с ручками

Набор регулируемых браслетов для фитнеса French Fitness из 5 с ручками

Набор из 5 регулируемых браслетов для фитнеса French Fitness с ручками может предоставить вам различные методы тренировок.Этот пакет включает в себя 5 фитнес-браслетов, 2 ручки, 2 ремня для щиколотки, 1 дверной фиксатор, 1 дорожную сумку для переноски. Эти спортивные эспандеры маленькие и легкие, их можно носить где угодно. Французские фитнес-эспандеры 10-30 фунтов можно синхронизировать с вашим планом тренировок, включая силовые тренировки, формирование мышц, физиотерапию, пилатес, растяжку, йогу, упражнения для тела на пляже и т. Д.

Характеристики
  • Изготовлен из высококачественного 100% натурального латекса и высококачественных материалов ABS и EVA.Сильная стойкость к истиранию и идеальная эластичность, стальная металлическая пряжка имеет более высокую прочность, нескользящую ручку, удобную и абсорбирующую.
  • В комплект входят 5 фитнес-браслетов, 2 ручки, 2 ремня для щиколотки, 1 дверной фиксатор, 1 дорожная сумка для переноски.
  • Все ремешки для упражнений имеют длину 48 дюймов, и их можно использовать отдельно или сложить в любой комбинации до максимального эквивалента 100 фунтов. Он подходит для всех уровней подготовки, так что вы можете легко адаптировать свои тренировки в зависимости от вашей силы и способностей. и комфорт независимо от того, являетесь ли вы новичком, опытным пользователем, спортсменом и т. д.

Регулируемые полосы сопротивления и планка — Gromoto

✅ У нас на складе и отгрузка заказов за это время.
✅ 14-дневная гарантия возврата денег

Зачем покупать стойку для жима лежа за 2000 долларов, если вы можете достичь тех же результатов с регулируемой лентой сопротивления Gromoto и грифом за 10 раз меньше?

Поднимите свои тренировки на новый уровень с регулируемым ремешком и грифом сопротивления Gromoto ™.

Каждая эластичная лента изготовлена ​​из 100% высококачественного натурального латекса и защищена чехлом для долговечности и безопасного использования.

Он поставляется с толстой металлической перекладиной, которая по ощущениям такая же, как в местном спортзале.

Преимущества:

✅ Регулируемое сопротивление

✅ Разнообразные тренировки и тренировки мышц

✅ Безопасный и простой в использовании

✅ Легкий и компактный

✅ Идеально для использования дома, в офисе, в тренажерном зале или в путешествии

Регулируемые полосы сопротивления и варианты планок:

Вы можете выбрать один из 4 различных диапазонов сопротивления.Каждый продукт предлагает разные уровни сопротивления:

Вы можете выбрать желаемый уровень вверху страницы.

Начальная сила: Лучше всего подходит для новичков и всех, кто хочет начать тренировки с отягощениями с нуля (уровни сопротивления: 16, 52, 78 фунтов).

Средняя сила:
Лучше всего подходит для людей, которые уже развили некоторый уровень силы в ходе предшествующих тренировок (уровни сопротивления: 35, 70, 105 фунтов).

Advanced Strength:
Лучше всего подходит для людей, которые уже развили высокий уровень силы в результате предшествующих тренировок (уровни сопротивления: 51, 102, 153 фунта).

Сила эксперта:
Лучше всего подходит для людей, которые уже развили экспертный уровень силы в результате предшествующих тренировок (уровни сопротивления: 66, 132, 198 фунтов).

Регулируемые эспандеры и упражнения со штангой:

Жим лежа:

Chest Fly:

Кривизна бицепса:

Тяга сидя:


Идеально подходит как для мужчин, так и для женщин. Предназначен как для профессионалов, так и для новичков в фитнесе

⭐️⭐️⭐️⭐️⭐️

«Эта скоба для отжиманий со штангой просто потрясающая! Я использую его каждый день дома и всегда беру его с собой в отъезд.Больше не нужно платить за абонемент в спортзал! Любить это!!» — Стефано Р. Проверенный клиент

ВНИМАНИЕ:

Этот тренажер предназначен для людей старше 18 лет. Пожалуйста, не подпускайте детей и посторонних к оборудованию во время использования, а также когда оно остается без присмотра или не используется.

ВНИМАНИЕ: Этот продукт содержит латекс натурального каучука, который может вызвать аллергические реакции.

Для получения дополнительной информации о безопасности продукта щелкните здесь.

Часто задаваемые вопросы:

Вы осуществляете доставку по всему миру?
В настоящее время мы отправляем товары в США, Великобританию и Европу.

Сколько стоит доставка?
У нас фиксированная ставка за доставку в размере 8,95 долларов США. Мы также предлагаем экспресс-доставку за 12,95 долларов США.

Какие способы оплаты вы принимаете?
Мы принимаем PayPal и все кредитные и дебетовые карты.

Сколько времени занимает доставка?
Обработка заказа занимает 2-5 дней.После отправки срок доставки составляет 2 недели для стандартной доставки и 1 неделю для экспресс-доставки.

Покупайте с уверенностью:
Ваша личная информация никогда не разглашается, а оплата на 100% безопасна. Мы обрабатываем платежи с использованием проверенного шлюза PayPal. Это означает, что вы защищены Политикой защиты покупателей PayPal, которая гарантирует, что вы получите то, за что платите. Если с вашей транзакцией что-то пойдет не так, служба защиты покупателей PayPal позаботится о вас.

Когда вы покупаете через наш онлайн-сайт, ваши данные на 100% зашифрованы и защищены:

  • 100% шифрование SSL безопасная касса
  • Круглосуточная поддержка через нашу службу поддержки клиентов по электронной почте @ gromoto.com
  • Номера для отслеживания отправляются с каждым заказом

Складной вертикальный велотренажер Marcy с регулируемым сопротивлением в нескольких цветах

Складной вертикальный велотренажер Marcy с регулируемым сопротивлением в нескольких цветах
  • Отличная кардио-тренировка — кардио-тренировка, предлагаемая этим велосипедом, эффективна, поскольку каждая педаль нацелена на квадрицепсы, подколенные сухожилия и ягодицы. Он НЕ только сжигает жир, но также укрепляет и тонизирует ноги
  • Регулируемое сопротивление — этот велотренажер имеет регулируемое сопротивление, которое предлагает восемь предустановленных уровней контроля магнитного сопротивления, помогая имитировать различные типы тренировок.
  • Прочная конструкция — изготовлена ​​из высококачественной рамы 14-го калибра, которая может похвастаться прочностью, у этого велосипеда есть педали с противовесом, регулируемые ремни для ног и мягкое сиденье из пеноматериала для беспроблемной езды на велосипеде.
  • Foldable — этот кардиотренажер компактно складывается благодаря усовершенствованной конструкции рамы, которая обеспечивает удобство хранения и переноски, предоставляя вам больше места.Он также имеет прорезиненную ножку для предотвращения повреждений
  • ЖК-дисплей
  • — ЖК-панель отображает различные переменные, связанные с вашей тренировкой — скорость, расстояние, время и сожженные калории. Интерфейс удобен, легко отслеживает ваш прогресс и режимы тренировок

Грузоподъемность и габариты в сборе
  • Максимальный вес — 250 фунтов
  • Размеры в сборе: 32 x 18,2 x 42,2 дюйма
  • Обратите внимание: Требуется сборка

Этот продукт не предназначен для коммерческого использования.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
