Монокристаллическая солнечная батарея 100 Вт, 12 В, производства Chinaland Solar Energy

Солнечная батарея для дома CHN100-36M является самой эффективной из панелей средней мощности.

Солнечная панель имеет относительно небольшие габариты и выполнена в прочной алюминиевой раме со структурированным закаленным стеклом. Она состоит из 36 монокристаллических элементов Grade A++ размера 5″, соединенных последовательно. В распаечной коробке, расположенной на обратной стороне солнечной панели, установлены 2 защитных диода для защиты элементов от частичного затенения. Кроме того, фотоэлектрическая панель укомплектована специальными кабелями и разъемами MC4, что облегчает ее подключение.

При помощи этой батареи и контроллера заряда, подходящего по напряжению и току, можно заряжать аккумуляторы емкостью от 20 до 100 А*ч и напряжением 12 В. Оптимальной емкостью аккумулятора для данной батареи является 60 А*ч. При необходимости использования с аккумуляторами напряжением 24 В, нужно взять 2 батареи и соединить их последовательно.

Отзывы:

Поворотное основание для трех солнечных батарей по 100 Ватт CHN100-36M

  Добрый день!   Я недавно у Вас три панельки CHN100-36M прикупил, обещал поделиться результатами, думал что долго проделаю, но выходные…

13 июня 2018 г.

Роман

Солнечные батареи CHN100-36M в составе автомобильной солнечной электростанции SM-350

  Первый опыт использования солнечных батарей на природе для питания холодильника запечатлён на видео. Портативная электростанция на солнечных батареях для…

26 сентября 2016 г.

Евгений

Солнечная батарея 100 Вт CHN100-36M на поворотном устройстве из велосипеда

Медленно, но верно продолжаем электрификацию Новгородской области. Два года назад в Солнечные.ру приобрел небольшую электростанцию для нашего дома в деревне, соседи…

25 сентября 2016 г.

Сергей

Cолнечные панели CHN100-36M из состава солнечной электростанции SR-800, установленные на крыше дома

Один из наших покупателей прислал нам коротенький отзыв о солнечной электростанции, установленной им в Беларуси: Все установлено за час, работает отлично, буду…

2 июня 2016 г.

Андрей

Фото солнечных панелей CHN100-36M на поворотном основании

Лето с автономным электричеством, июль — август 2014 г. Состав системы (на 24 Вольта): 1. Две СБ по 100 Вт – CHN100-36M , 2. Контроллер…

8 сентября 2014 г.

Сергей

Опыт использования солнечных батарей CHN100-36M на автоприцепе в качестве мобильной солнечной электростанции для автотуризма.

Каждое лето езжу с семьёй в отпуск (Крым или Астраханская губерния). Отдыхаем «дикарями», поэтому вопрос электропитания всегда актуален и до прошлого года решался с…

19 августа 2014 г.

Дмитрий

Фото солнечных панелей CHN100-36M из состава солнечной электростанции SR-800

В мае 2014 г. впервые попробовал эксплуатировать систему автономного энергоснабжения в деревне в Новгородской области. До этого несколько лет выслушивал соображения скептиков…

19 мая 2014 г.

Сергей

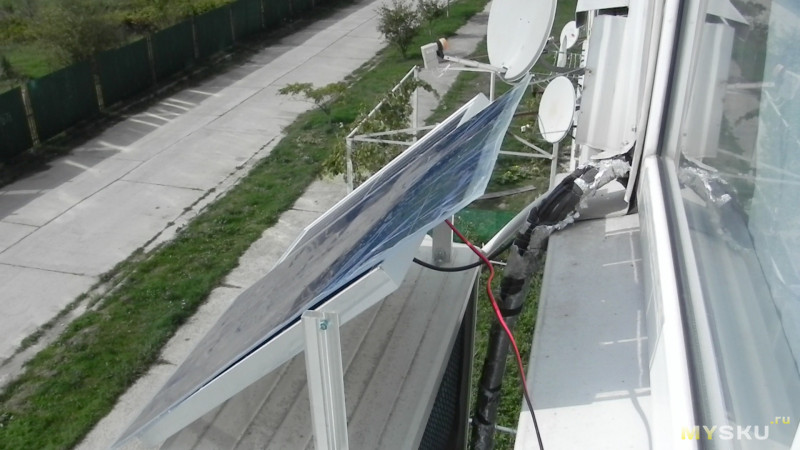

Солнечная батарея 100 Вт, установленная на балконе квартиры

Оказывается, солнечная батарея является неплохим источником электроэнергии, особенно в режиме ЧС. Даже несмотря на то, что использована она, как привыкло думать большинство,…

23 ноября 2013 г.

Д.Ю.

Фото солнечной панели из состава солнечной электростанции SR-200

Gudrun передает Вам привет, в приложении высылаю Вам две фотографии. Она хочет благодарить Вас за помощь в подборе оборудования системы и подготовку всех ее частей. Нам с…

5 сентября 2013 г.

Gudrun


Ваши вопросы и отзывы:

Используя эту форму, Вы можете отправить Ваше мнение об этом товаре, сообщить о неточности в описании или задать нам вопрос.

Перед тем, как задать вопрос, посмотрите наш форум. Возможно, там уже есть ответ.



Солнечные панели по низким ценам покупайте в интернет-магазине Solnechnye.RU

Как выбрать аккумулятор для автономного или резервного питания? © Солнечные.RU

Основным параметром любого аккумулятора является его емкость. В зависимости от того, в какой системе он будет применяться, нужно выбирать необходимый номинал.

В случае, если аккумулятор будет применяться в системе резервного питания и соответственно разряжаться он будет довольно редко (при сбое основного источника электричества), можно рассчитывать необходимую емкость исходя из 100% цикла разряда. И хотя 100% разряд вреден для любых свинцовых аккумуляторов, особенно, если нет возможности сразу их зарядить, в случае эксплуатации резервной системы таких разрядов накопится максимум десяток за год. А любой свинцовый аккумулятор (кроме автомобильных) способен выдержать до 200 полных (на 100%) циклов разрядки. То есть, при таком режиме теоретический срок службы должен составить 200/10=20 лет, однако максимальный срок службы аккумуляторных батарей равен 10 годам. Поэтому для систем резервного питания не имеет никакого смысла приобретать избыточные емкости исходя из 30% или 50% цикла разряда.

Саму же ёмкость нужно рассчитывать исходя из количества энергии, которую необходимо запасти.

Например, поставлена задача обеспечить круглосуточную работу насоса системы отопления и периодическую работу освещения:

  • мощность насоса — 50 Вт (работает 24 часа в сутки),
  • мощность нескольких энергосберегающих ламп — 100 Вт (работают в общей сложности 3 часа в сутки),
  • срок работы резервной системы — 2 суток.

Необходимо рассчитать емкость аккумуляторной батареи с учетом 100% разрядного цикла.

Расход электроэнергии за 2 суток составит 50*24*2+100*3*2=3000 Вт*час.

С учетом потерь в инверторе (возьмем для расчета — 10%), необходим запас энергии 3000+10%=3300 Вт*час.

При напряжении 12 В, необходимый номинал составит 3300/12=275 А*час, т.е. в этом случае необходимы 2 батареи емкостью по 140 А*ч.

Данный расчет приведен для случая, когда отсутствует автономный источник энергии, например в виде солнечных батарей. Если же в системе резервного питания предусмотрены солнечные батареи и допустим они выдают 500 Вт*сутки (а столько выдает одна 100 Ваттная панель в солнечную погоду), то необходимо внести соответствующую поправку в расчет, а именно:

При напряжении 12 В, необходимый номинал составит (3300-500*2)/12=192 А*час, т.е в этом случае будет достаточно 2-х батарей емкостью по 100 А*ч.

Для автономной системы желательно производить расчет исходя из 30% разрядного цикла, поскольку в этом случае срок службы аккумуляторов будет фактически определяться количеством циклов заряда/разряда, а это количество тем больше, чем меньше глубина разрядки.

Одним из важных параметров является тип аккумуляторной батареи — AGM, GEL (гелевый) или жидко-кислотный (чаще всего — автомобильный).

Для систем автономного питания применять автомобильные аккумуляторы не рекомендуется по той причине, что они не предназначены для длительной разрядки малыми токами и имеют минимальное число циклов среди прочих типов (обычно, не более 50). Их основное предназначение — отдать очень большой ток стартеру в течение нескольких секунд при старте двигателя.

Однако, существует еще один тип жидко-кислотных аккумуляторов, которые специально предназначены для разрядки малыми токами, так называемые OPzS. Этот тип имеет максимальное число циклов заряда/разряда, в большинстве случаев является обслуживаемым (т.е. требующим контроля за параметрами электролита), а кроме того имеет максимальную цену и по этой причине мало распространен.

Самым распространенным по причине низкой стоимости является AGM тип. Более дорогой, гелевый (GEL) тип также находит свое применение в солнечных электростанциях. О том, какой аккумулятор выбрать, AGM или гелевый, читайте на нашем сайте.

виды, правила выбора и эксплуатации

Аккумуляторная батарея является накопителем энергии, вырабатываемой солнечной электростанцией при работе в дневное время и обеспечивает потребителей электроэнергией в ночное время.

выбор аккумулятора

Кроме этого, аккумуляторная батарея при возникновении максимальных нагрузок подпитывает систему электроснабжения, тем самым помогая солнечным батареям справляться с обеспечением потребителей в пиковые моменты и при пасмурной погоде, когда энергии солнца не достаточно для нормального электроснабжения объекта.

Виды аккумуляторов для солнечных батарей

Содержание статьи

В настоящей момент разработаны и выпускаются различные по конструкции, принципу действия и условиям работы аккумуляторные батареи (АКБ), поэтому всегда есть возможность выбрать интересующую модель по предъявляемым к ней требованиям. Рассмотрим существующие виды АКБ, используемые в составе солнечных электростанций.

Автомобильные аккумуляторы (WET)аккумулятор

Как правило, аккумуляторы данного вида используют при самостоятельной разработке систем независимого
автономного электроснабжения, для солнечных батарей небольшой мощности и непродолжительного времени использования. Использование АКБ данного вида значительно снижает стоимость всей создаваемой системы электроснабжения. Однако, в связи с режимом работы, который отличается от режима при запуске автомобильного двигателя, при работе в данной системе автомобильные аккумуляторы изнашиваются и выходят из строя, часто подлежат замене.

Аккумуляторы AGM и GEL

Суть работы аккумуляторов данного вида аналогичен автомобильным аккумуляторам с разницей лишь в том, что электролитное вещество пребывает в связанном состоянии. В AGM устройствах электролит помещён в стекловолокно, оно пропитано электролитным составом. В GEL устройствах электролит (серная кислота) помещается в гелеобразном виде.аккумулятор гель

Аккумуляторные батареи представленного вида широко используются в системах электростанций, работающих на энергии солнца, так как режим их работы связан с небольшим разрядным током и в продолжительный период времени, такой режим для устройств этого видане критичен.

Также АКБ данного типа не боятся глубокого разряда и выдерживают многократное повторение режимов «заряд-разряд». Единственный минус, при использовании подобных аккумуляторов, это их чувствительность к условиям зарядки, перезаряд может вызвать непоправимые последствия в работе АКБ.

Стоимость AGM и GEL аккумуляторов выше, чем у автомобильных.

Аккумуляторы OPzS

Аккумуляторы данного вида работают на том же принципе, что и приведенные выше (свинцово-кислотные), с той лишь разницей, что анод (положительный полюс) выполнен трубчатым и именно эта особенность АКБ, позволяет увеличить количество циклов «заряд-разряд» без нарушения функционирования аккумулятора. OPzS-аккумуляторы не требуют специального обслуживания, они успешно эксплуатируются длительное время. Единственный неприятный момент – сравнительно высокая цена.

Щелочные аккумуляторы

Положительным качеством АКБ данного вида является способность переносить глубокий разряд токами разной величины.щелочной

К отрицательным качествам можно отнести большие размеры и наличие эффекта памяти, который обусловлен тем, что в случае неполного разряда при последующей зарядке аккумулятор теряет часть своей ёмкости.

В случае использования подобных аккумуляторов в системах солнечных электростанций периодически будут возникать ситуации, когда разряд АКБ будет неполным, вследствие чего аккумуляторы потеряют часть своей ёмкости, что в конечном счете неблагоприятно отразится на работе системы в целом.

Литиевые АКБ

Литиевые аккумуляторы применяются во многих отраслях и производствах, в том числе в альтернативной энергетике.
В связи с высокой стоимостью устройств, широкого распространения в системах солнечных электростанциилитиевый аккумулятор аккумуляторы данного вида не получили, т. к. это значительно повышает стоимость всей системы и ее окупаемость.

К положительным свойствам литиевых АКБ можно отнести высокую энергоемкость, небольшие габариты, способность выдерживать глубокий разряд и способность к быстрому заряду.

Рассмотрим некоторые виды технологий, используемых при изготовлении аккумуляторных батарей.

Технологии GEL

В принципе действия аккумуляторной батареи подобного типа заложена суть работы кислотного аккумулятора. Различие наблюдается в том, что посредством добавления химических элементов (двуокиси кремния), электролит переведён в желеобразное (гелевое) состояние.

К преимуществам этой технологии можно отнести:

  • Не требуется дополнительное обслуживание;
  • При пробое корпуса электролит не вытекает;
  • При зарядке отсутствует выброс ядовитых паров;
  • Значительный циклический ресурс.

Технологии AGM

Принцип действия также аналогичен действию обычных кислотных аккумуляторов, отличие в том, что электролит находится в специальных пропитанных материалах (матах из стекловолокна).агм

К преимуществам данной технологии можно отнести:

  • Возможность увеличить емкость АКБ;
  • Способность работать в любом положении в пространстве, в любом помещении и с любыми системами;
  • Способность выдерживать значительное количество циклов «заряд-разряд»;
  • Устойчивость к глубокому разряду;
  • Значительный срок службы АКБ, который может достигать 10 лет.

Технология литий (Li)

В основу данной технологии положено применение ионов лития, которые взаимодействуют с молекулами дополнительных металлов. В качестве дополнительных металлов применяются: Литий кобальт оксид (LiCoO2), Литий оксид марганца (LiMn2O4 LMO), Литий-Никель-Марганец-Кобальт оксид (LiNiMnCoO2 или NMC), Литий-железо-фосфатный (LiFePO4), Литий-Никель-Кобальт-Оксид Алюминия (LiNiCoAlO2), Литий-Титанат (Li4Ti5O12).

К преимуществам данной технологии можно отнести:

  • АКБ, изготовленные по данной технологии имеют меньший вес;
  • Обладают способностью сохранять продолжительное время накопленный заряд;
  • Обладают способностью выдерживать большое количество циклов «заряд-разряд».

Основные технические характеристики и правила выбора

Для того чтобы правильно выбрать аккумуляторную батарею для солнечных батарей, необходимо вернуться к требованиям, которые к ним предъявляются при работе в такой системе, это:

  1. АКБ должны выдерживать большое количество циклов «заряд-разряд»;батарея
  2. АКБ должны быть способны заряжаться большим током заряда;
  3. АКБ должны иметь низкий саморазряд;
  4. Быть простыми в обслуживании;
  5. Быть универсальными в отношении условий окружающей среды (способность работать при низких и высоких температурах).

При выборе аккумуляторных батарей для гелиосистем обязательно обращают внимание на важные технические параметры, которые служат критериями выбора того либо иного устройства, это:

  • Емкость АКБ;
  • Скорость заряда и разряда;
  • Габаритные размеры и масса АКБ;
  • Условия эксплуатации;
  • Срок эксплуатации.

Расчёт и выбор аккумулятора

Для того чтобы рассчитать необходимую ёмкость аккумуляторной батареи необходимо знать мощность подключаемых потребителей и время предполагаемой работы АКБ, для обеспечения потребителей электроэнергией.

Это выражается формулой:

Емкость АКБ = 100 × время × мощность нагрузки

После того, как определена необходимая мощность АКБ, следует рассчитать количество аккумуляторов длягель аккумулятор обеспечения нормальной работы солнечной электростанции. Для этого полученную общую емкость АКБ необходимо разделить на емкость одного аккумулятора.

Для того чтобы определить время, которое АКБ сможет обеспечивать потребителей электрической энергией, можно воспользоваться следующей формулой:

Время=суммарная ёмкость АКБ × напряжение АКБ × (КПД инвертора/мощность нагрузки)

Когда произведен расчет необходимого количества аккумуляторных батарей, выбран их тип и ёмкость, следует выбрать страну производителя и фирму, выпускающую выбранный тип АКБ.

На российском рынке аккумуляторные батареи представлены как отечественного, так и зарубежного производства, поэтому в данном вопросе советовать сложно, каждый делает свой выбор индивидуально, в зависимости от места проживания, материального достатка и личных предпочтений.

Правила эксплуатации

При эксплуатации аккумуляторных батарей, как впрочем и любого технического устройства, необходимо соблюдать правила. В случае использования АКБ в системах солнечных станций, правила эксплуатации определены характером работы подобных систем и выражены в требованиях предъявляемым к аккумуляторам, о чем написано выше.

В связи с большой электрической нагрузкой, которую как правило подключают к системам энергоснабжения, приходится включать в работу несколько аккумуляторных батарей, объединённых в единую группу. Делается это для увеличения общей емкости и для увеличения напряжения на выходе либо для достижения обеих задач.

Используется три схемы включения группы аккумуляторов:

Последовательно. При таком включении емкость группы будет равна ёмкости одного аккумулятора, а
напряжение будет отражено в сумме напряжений всех АКБ группы.схема



Параллельно. При таком включении напряжение неизменно и равно номинальному напряжению одного аккумулятора, а емкость группы определяется как сумма емкостей включенных АКБ;схема2

Комбинировано. При данной схеме включения используется последовательное и параллельное включение АКБ.схема 3

При объединении аккумуляторов в группы следует помнить, что в одной группе следует использовать АКБ:

  1. Одного вида;
  2. Одной емкости;
  3. Одного номинального напряжения.

Желательно, чтобы аккумуляторы были одинакового времени эксплуатации и фирмы производителя.

Как подобрать контроллер заряда для солнечных батарей

Статья посвящена выбору характеристик контроллера заряда аккумуляторов для солнечной электростанции

Как подобрать контроллер заряда

Вопрос – как выбрать контроллер заряда для солнечной электростанции является одним из главных при расчете солнечной системы. При всей кажущейся сложности этого вопроса, его можно существенно упростить. Это мы и попытаемся сделать в этой статье.

Итак:

Выбор контроллера заряда является четвертым этапом при расчете солнечной системы. После выбора требуемого инвертора (ссылка), расчета требуемой емкости аккумуляторов и определения требуемой суммарной мощности солнечных панелей можно приступить к выбору контроллера заряда.



О том какие контроллеры бывают и какой тип контроллера выбрать вы можете прочитать тут – http://oporasolar.ru/a171898-chto-takoe-kontroller.html



Поэтому останавливаться на этом мы не будем, а приведем способы расчета для двух типов контроллеров PWM (ШИМ) и MPPT.



Подбор PWM (ШИМ) контроллера заряда АКБ

При подборе контроллера данного типа мы будем прежде всего опираться на 2 основных характеристики это допустимая сила тока (5А, 10А,  20А, 50А) и рабочее напряжение (12В, 24В, 48В).



Немного подробнее об этих характеристиках:

Допустимая сила тока определяет максимальный ток от солнечных панелей который будет выдерживать контроллер.

Рабочее напряжение – это режимы в которых контроллер может функционировать. В зависимости от схемы соединения солнечных панелей и аккумуляторов – мы можем выбрать режим работы – рабочее напряжение.



О том какие варианты соединения Аккумуляторов и Солнечных панелей  могут быть, а также как будут определяться рабочие токи и напряжения – вы можете прочитать тут – http://oporasolar.ru/a171380-varianty-podklyucheniya-akkmulyatorov.html

И тут – http://oporasolar.ru/a171460-kak-podklyuchit-solnechnye.html



Номинальная сила тока одной панели определяется как Номинальная Мощность делить на Номинальное Напряжение

Например:

 для 100 ватной панели на 12 вольт мы получим 100/12=8.33А  ― для одной такой панели контроллера заряда на 10А и 12В будет достаточно, но при этом надо убедиться, что банк аккумуляторов (если их несколько) собран на 12В.

Включая 2 таких панели последовательно мы получаем номинальное напряжение равное 12В*2=24В и в данном случае потребуется уже контроллер заряда который может работать в режиме 24В, при этом допустимая номинальная сила тока по прежнему остается 10А, поскольку при последовательном включении солнечных панелей,  номинальный ток будет равен току одной панели – 8.33А.



Если мы включим 2 солнечных панели параллельно, то напряжение останется равным 12 В но при этом ток будет суммироваться. В нашем случае 8.33А*2=16.66А а значит контроллера заряда 20А будет достаточно.

При выборе режима включения PWM контроллера очень важно, чтобы вся система была собрана на одно номинальное напряжение – т.е. если мы включаем аккумуляторы на 24В, то и панели и контроллер и инвертор должны быть включены на 24В.



Для того чтобы определить какое максимальное количество панелей можно включить в PWM контроллер при различных режимах включения нужно умножить ток на напряжение режима включения.

Для примера определим какие панели можно включить в контроллер 30А 12/24/48В:

Итак – при включении контроллера в режиме 12 В мы имеем максимальную мощность панелей равную 12В*30А=360Вт – это может быть одна панель на 360Вт с номинальным напряжением 12В, 2 панели по 180Вт с номинальным напряжением 12В включенные параллельно, 4 панели по 90Вт с номинальным напряжением 12В включенные параллельно и так далее



При включении контроллера в режиме 24В  ― имеем 24В*30А=720Вт – можно включить 6 панелей по 120Вт с номинальным напряжением 12В при этом соединив по 2 панели последовательно и затем 3 таких цепи параллельно, или другие различные варианты как в предыдущем режиме



Мы также можем включить этот контроллер в режиме 48В и тогда получим максимальную мощность панелей 48В*30А=1440Вт.



Другим важным ограничением при выборе PWM контроллера заряда считается Емкость банка аккумуляторов. Считается, что ток заряда аккумуляторов должен быть не менее 10% от значения емкости банка аккумуляторов, т.е. для аккумулятора на 100Ач нужен ток контроллера не менее 10А. При последовательном включении аккумуляторов номинальное напряжение остается неизменным, а вот емкость суммируется соответственно для двух 100Ач АКБ включенных последовательно, ток нужен уже 20А. Поэтому старайтесь выбирать режим работы контроллера так, чтобы ток заряда банка аккумуляторов не был больше номинального тока контроллера.



Подбор MPPT контроллера заряда АКБ

В случае выбора такого контроллера ситуация обстоит немного проще. Такие контроллеры преобразовывают любое напряжение панелей на входе в контроллер в требуемое номинальное для зарядки аккумуляторов.



У таких контроллеров важна еще одна характеристика – максимальное напряжение холостого хода солнечных панелей и в данном случае она определяет количество панелей и схему включения.



Напряжение холостого хода любой панели указано в инструкции  к солнечной панели или на самой панели с обратной стороны называется  Uoc (U open circuit). Например для панели 150Вт (Моно) 12В  напряжение холостого хода составляет порядка 23В.



Что касается подбора контроллера по току – ситуация аналогичная PWM контроллерам.



Например в контроллер MPPT на 60А и 150В Напряжение холостого хода можно включить последовательно 6 моно панелей по 150 Вт с напряжением холостого хода 23В (23В* 6=138В меньше 150В). При этом включить параллельно эти же 6 панелей мы не сможем, поскольку для каждой панели номинальный ток будет равен 150Вт/12В=12,5А. А это значит что включив параллельно 4 таких панели мы получим ток уже 50А. Поэтому в данном случае очень важно определить схему включения панелей так, чтобы получить максимальную суммарную мощность.

При использовании данных панелей мы можем подключить до 24 таких панелей – по 6 панелей последовательно и далее 4 цепочки параллельно.



На этом все сложности выбора контроллеров заряда заканчиваются.

Есть более научные способы расчета требуемых характеристик контроллеров, но в целом результаты таких расчетов не будут существенно отличаться от предложенного нами способа. Если Вам интересны такие способы расчета ― следите за появлением новых статей ― мы будем стараться подробно разбирать все нюансы.



Если у вас возникли сложности при расчетах – звоните +7-903-008-34-37 и мы с радостью поможем вам разобраться. Кроме того мы сделаем для вас расчет системы любой сложности абсолютно бесплатно!

Выбираем аккумулятор для солнечной электростанции



Солнечные батареи вырабатывают электричество только в период светового дня. Потребление же электроэнергии происходит практически круглосуточно. Для того, чтобы пользоваться электричеством от солнца в любое время суток, к солнечным электростанциям подключают аккумуляторы.

Почему не автомобильные

Очевидным, на первый взгляд, решением становится установка на солнечную электростанцию нескольких автомобильных  аккумуляторов от грузовика – 180-250Ач.

Мощности сборки таких аккумуляторов действительно должно хватать на питание дома, да и стоимость одной такой батареи начинается с 65$ (за тюменскую батарею), однако авто аккумуляторы рассчитаны на применение в совершенно других условиях и разряд даже на 30% для них – экстремальные условия. В то же время они могут выдавать высокие пусковые токи (для запуска двигателя авто), которые в условиях жилого дома вряд ли пригодятся.

Режим использования в автомобиле отличается от применения аккумуляторов в системе солнечных электростанций. В светлое время суток контроллер в основном только заряжает батарею, а в темное – батарея «кормит» все токоприемники. В этом режиме авто аккумулятор сможет прослужить не больше года, после чего емкость будет очень быстро падать, повышается риск закипания и внезапного выхода из строя.

Емкость



При расчете емкости устанавливаемых в систему солнечной электростанции аккумуляторов следует учитывать следующие параметры:

Температура эксплуатации аккумулятроных батарей – от нее напрямую зависит емкость. Емкость АКБ указывается при температуре окружающей среды в 20°С, а уже при 0°С – емкость снижается до 80%. В общем, вот таблица:

Емкость аккумулятора в зависимости от температуры

В нижней части таблицы указывается коэффициент, на который необходимо умножить емкость в зависимости от температурных условий. Становится понятным, что аккумуляторы выгоднее хранить в отапливаемом помещении.

Уровень допустимого разряда. Батареи нельзя разряжать на все 100% — так они очень быстро выходят из строя, поэтому остаточный ток должен составлять не менее 60-70% и чем больше этот %, тем дольше служит аккумулятор в солнечной электростанции.

Что подключается. К сожалению, стоимость аккумуляторных батарей на данный момент такова, что полностью заменить потребление всех токоприемников с их помощью невозможна. Поэтому под аккумуляторы не подключают ни стиральные машины, ни пылесосы, ни другие мощные потребители. Подключается освещение, холодильник, компьютер/ноутбук.

КПД инвертора. Современные преобразователи постоянного тока в переменный весьма производительны, но не превышают 96%,т.е. 4% вы будете терять гарантированно. Подключение светодиодного освещения напрямую к сети в 12В значительно снижает потери.

При различных подходах к экономии электричества, ваши показатели в таблице могут значительно отличаться.

Токоприемники, способные кормиться от аккумуляторов

  • Переводим потребляемую мощность в амперы 6000 Вт / 12 вольт = 500 А
  • 500 А /1,03 = 515 А (делим на коэффициент, при использовании аккумулятора при t = 25°С
  • 515 А / 0,3 = 1716 А (делим на % допустимого разряда батареи)
  • 585,73 А/ 0,96 = 1787 А (делим на КПД инвертора).

Как видим, для обеспечения 6 кВт в сутки понадобится аккумуляторы, общей емкостью не менее 1787 А/ч



Какие брать?

Фактически, аккумуляторы – главный тормоз развития альтернативной энергетики в целом, её слабая сторона. Современные технологии не сделали батареи компактнее, легче и дешевле. Применительно к системе солнечного электроснабжения используются два типа аккумуляторов:

  • Кислотные;
  • Гелевые.

Разница есть и в цене и во внутреннем строении, но самая большая разница заключается в эффективности. Гелевый аккумулятор гораздо лучше переносит глубокий разряд, это нормальный режим работы для него. К недостаткам гелевых батарей можно отнести низкие пусковые токи при минусовой температуре, хотя в условиях использования в системе электроснабжения дома такие токи не понадобятся. Также, гелевые аккумуляторы стоят значительно дороже.

Стоимость

Цена аккумуляторных батарей, вместе с их износом, делают этот элемент самым слабым звеном в цепи солнечного электроснабжения. Из рассмотренного примера видно, что для питания даже самых маломощных приборов, необходимо приобрести 8 аккумуляторов по 200 А/ч каждый. Если перевести все это в цифры, то Delta GX12-200  стоит 452,4$ x 8 = 3619$  — такая система гарантированно прослужит 15 лет.

Видео. Как выбирать аккумулятор

В ролике описаны основные критерии, влияющие на выбор, а также тонкости, связанные именно с применением в системе солнечной электростанции.



Фотомануал: солнечная батарея своими руками шаг за шагом Виды садовых светильников и фонарей на солнечных батареях, как и где использовать. Виды контроллеров для солнечных батарей и как выбирать Как выбрать солнечную панель — обзор важных параметров

Солнечная панель ВОСТОК PRO ФСМ 100 П

Мощность: 100Вт
Напряжение: 12В
Тип: Поликристалл
Вес: 8 кг

 Солнечные батареи ВОСТОК PRO ФСМ 100 П

Цены на энергоносители постоянно увеличиваются, поэтому все больше жителей нашей страны прибегают к альтернативным источникам энергоснабжения. В этом случае рациональным решением станут солнечные панели — источники «зеленой» энергии, которая является абсолютно бесплатной! При грамотном подборе оборудования фотопанели успешно выполняют функции резервного источника энергообеспечения либо могут полностью покрывать потребности объекта в электричестве.

Компания EcoNRJ проектирует и реализует оборудование для систем автономной электрификации. В нашем вы можете купить солнечные батареи из линейки ТМ ВОСТОК.

Технические преимущества устройств

Планируя купить солнечные панели в Москве, многие потребители останавливают свой выбор на продукции бренда Delta. Изготовление фотопанелей этой торговой марки производится с применением высококачественных модулей фотоэлектрических преобразователей класса Grade A.

Производитель использует монокристаллические и поликристаллические

солнечные элементы. Каждая разновидность имеет свои преимущества:

·        У монокристаллов — сильнее устойчивость к высокотемпературному воздействию и другим разрушающим факторам внешней среды.

·        Поликристаллы лучше абсорбируют солнечное излучение. Благодаря этому можно использовать солнечные батареи даже при пасмурной погоде, в условиях повышенной облачности.

При изготовлении корпуса модулей «ВОСТОК» используется прочный алюмопрофиль с анодированным покрытием, а защитный слой сделан из травмобезопасного закаленного стекла. Применение данных материалов гарантирует устойчивость конструкции к атмосферным нагрузкам и случайным механическим повреждениям.

Солнечные панели Delta: выгодная цена и продолжительная эксплуатация

Солнечные фотоэлектростанции на основе модулей ВОСТОК обеспечат работу системы освещения, решат вопрос с отоплением и горячей водой, питанием электроприборов и инструментов на территории жилых и коммерческих объектов. Панели крепятся на крышах и фасадах зданий, а также устройство можно закрепить на крыше авто.

Гарантия производителя на ВОСТОК PRO ФСМ 100 П составляет 1 год.

Гибкая солнечная панель 30W 12V. Заряжаем автомобильный аккумулятор и не только…

Здравствуйте. В продолжение темы об альтернативной энергетике (я уже делал обзоры и на солнечные панели: вот и вот, и на контроллеры заряда: вот и вот), предлагаю обзор 30 ваттной гибкой солнечной панели с выходным напряжением 12 вольт.
В обзоре фото панели, снятие нагрузочных характеристик в разных условиях, установка в автомобиль, а также видеообзор.
Заинтересовавшихся прошу…

Упаковка:

Панель была упакована в картонную коробку, которая в свою очередь была обёрнута в 2 слоя вспененным полиэтиленом.Но, несмотря на это, коробка конечно же была деформирована во время доставки.

Панель:

Панель представляет из себя кусок прозрачного пластика размером: 520х330х2 мм. Внутрь пластика помещены 36 обрезков солнечных элементов: 2 параллельно соединённые гирлянды по 18 последовательно включенных элементов в каждой. Панель слегка гнётся. На задней части расположена монтажная коробка, в которой параллельно выходным контактом батареи элементов подключен диод и кабель. Необходимость в диоде появляется только лишь в случае группового подключения панелей, чтобы при затенении одной панели, оказывалось минимальное влияние на выходные параметры группы панелей. В данном случае предполагается последовательное соединение панелей для увеличения итогового напряжения. Если необходимо соединить панели параллельно, то диод нужно переподключить последовательно с каждой панелью.

Установка (монтаж) солнечной панели:

Солнечные батареи следует размещать в наиболее освещенном месте, таким образом, чтобы деревья и здания не затеняли их. Самым оптимальным местом является крыша здания или специальная опора, чуть хуже — стена.
Иногда солнечные панели устанавливают либо горизонтально, либо вертикально строго на юг (для северного полушария). Вертикальная установка чаще предпочтительнее горизонтальной. Естественно выработка электроэнергии в этих случаях не максимальная.
Чтобы увеличить эффективность, необходимо соблюдать угол наклона и азимут. Для жителей северного полушария оптимальный азимут — 180 градусов (строго на юг). Для южного полушария, естественно, наоборот. Долгота места установки не имеет значения. От широты зависит угол наклона, т.е. чем ближе к экватору, тем угол наклона меньше относительно горизонта, ну а чем ближе к полюсам, тем угол больше. Проще всего этот угол посчитать с помощью онлайн калькулятора. Для моего места жительства этот угол равен 44 градусам.

Тестирование:

Тестирование производил в полдень в ясную погоду с освещённостью почти 90000 люкс. На мультиметре напряжение холостого хода панели: почти 21 вольт:
Первым делом панель была подключена непосредственно к автомобильному аккумулятору через амперметр, ток составил около 0,2 А
Далее панель установил под лобовым стеклом. Освещённость упала до 70000 люкс, а ток упал в 2 раза до 0,1 А.
Следующим шагом, я установил панель поверх установленной уже штатно 20 ваттной (обзор был, ссылка есть «в шапке»). И снял характеристику зависимости выходной мощности от тока нагрузки:Оказалось, что максимальная мощность панели составляет всего около 6,5 Вт.
Далее я приклеил панель на стеклопакет внутри комнаты липкой лентой и проделал тот же опыт:максимальная выходная мощность упала до 4 Вт.

Видеообзор:

Итог:

Да, панель не оправдала надежд. Реальная выходная мощность оказалась ниже заявленной почти в 5 раз. Скорее всего это брак панели, хотя внешне я не смог обнаружить повреждений (трещин).
Одним словом: печалька.

Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
