Соленоид АКПП — магнитный клапан, контроль над которым осуществляется за счет электронного модуля или блока управления трансмиссией. Соленоиды АКПП нужны для открытия и закрытия клапана, располагающегося в гидравлическом блоке автоматической коробки передач. Это необходимо для управления самой коробкой. За счет соленоидов управляющий модуль отправляет в пакет сцепления под давлением специальную жидкость и обеспечивает переход от одной передачи к другой.

Конструктивные особенности соленоида

Основу устройства составляет особый магнитный стержень, внутри которого находится обмотка из меди. По ней передается ток, толкающий стержень по направлению перемещения масляной жидкости. Если напряжение тока изменяется, то стержень передвигается в другом направлении. Конструкция довольно проста, она характеризуется легкостью управления. В прогрессивных вариациях соленоиды в АКПП передвигается еще и под действием возвратной пружины. Эта особенность гарантирует высокую степень надежности приспособления и обеспечивает правильность работы механизма даже при возникновении неполадок со снабжением электричеством.

Схема соленоида

Клапаны автомата находятся в каналах гидравлического блока. Они отвечают за перемещение масляного вещества. Если канал находится в открытом состоянии, то жидкость без затруднений двигается, проникая в движущиеся элементы, которые включает в себя автоматическая коробка. Это нужно для дальнейшего снижения температуры.

Управление функционированием соленоидов линейного давления

Контроль над функционированием механизма обеспечивается за счет компьютера, подсоединенного к клапанам, работающим от электричества. Объединение нескольких элементов в коробке выполнено с использованием ленточного кабеля. Эти приспособления передают сигналы к электрическим клапанам, и считаются наиболее уязвимым местом во всей конструкции, так как нередко ломаются.

Если у вас возникли проблемы при использовании соленоида, нужно проверить исправность шлейфа.  В такой ситуации нужен незамедлительный ремонт соленоидов АКПП.

Положение соленоидов в АКПП

В большей части коробок переключения передач гидравлические модули находятся в нижней области конструкции. Лишь в отдельно взятых устройствах они располагаются с той или иной стороны. Установка клапанов в нижней части позволяет отремонтировать изделие без лишних усилий.

Замена соленоидов в автомобильной АКПП должна осуществляться в специализированных сервисах. Эта работа исполняется мастерами без изъятия устройства из транспортного средства и после предварительной проверки соленоида в АКПП.

Разнообразие соленоидов

На сегодняшний день известность получили следующие виды:

1. 1. Электрический соленоид

      Электрические соленоиды. Впервые они начали применяться американскими заводами по изготовлению авто. В 80-е годы это устройство представляло собой клапан, установленный в канале. По нему при помощи масляного наноса жидкость перемещалась в систему. В этом виде приспособлений было предусмотрено только два положения: открытое и закрытое.

   2. Соленоид Вольво

      Соленоиды Volvo были созданы разработчиками из Швеции. Эти механизмы отличались по своим конструктивным особенностям: они были снабжены толкающим сердечником и шарообразным клапаном, изготовленным на основе металла. Здесь следует пояснить, что такое сердечник. По сути, это стержень, который надевается на деталь. Клапан с сердечником в составе активирует канал, предназначенный для перемещения масла. Готовый механизм отличался высокой эффективностью, однако, не обрел широкого распространения. Это объяснялось сложным устройством модели, а также тем, что она довольно часто ломалась.

   3. Трехканальные соленоиды

      Трехканальные соленоиды дают возможность без лишних усилий регулировать давление в механизме и перемещать маслянистую жидкость к движущимся деталям. Конструкция была продумана с особой тщательностью, а потому готовые модели характеризуются высокой степенью надежности и продолжительным сроком эксплуатации.

   4. Интеллектуальный соленоид

      Интеллектуальные соленоиды были разработаны в 90-х годах прошлого века. Они давали возможность эффективно управлять функционированием гидравлического блока, а потому в свое время пользовались повышенным спросом. Особенно были популярны модели, которые практиковали принцип вентиля, говоря другими словами, давали возможность открывать или закрывать канал, а также приоткрывать его для контроля над объемом перемещающегося масла. Управление клапаном обеспечивалось через центральный компьютер. Он был нужен для передачи импульсного тока к сердечнику. Конструкция также претерпела существенные изменения, в основном, они затронули электрические клапаны. Это дало шанс создать соленоиды с несколькими каналами. При этом сама конструкция стала немного проще.

Неисправности соленоидов и их причины

Блок соленоидов, который применяется при сборке современных машин, отличает удивительная работоспособность и длительный срок полезного использования. Тем не менее, нет никакой гарантии, что в определенный момент времени соленоиды не выйдут из строя. Довольно части он ломается из-за масляных отложений и оседающих частиц пыли, которые загрязняют сердечник. Как проверить соленоиды? Сделать это довольно просто: если механизм не получает сигнал, то он не выдвигается в шток.

Если масло имеет рабочую температуру, то соленоид иногда заклинивает. В такие моменты автомобиль показывает, что в работе коробки передач есть ошибка. Чтобы решить вопрос, следует промыть соленоиды специализированной жидкости. Иногда модуль очищают за счет использования ультразвукового оборудования. Конечно, сделать это своими руками не представляется возможным, а потому лучше обратиться за помощью к профессионалам.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

назначение клапана в коробке передач

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Поделитесь информацией с друзьями:

Соленоиды: что это такое, и основные неисправности и их устранение

Приветствую вас, дорогие мои читатели. Не буду вас утомлять терминами из энциклопедии, благо таких хоть пруд пруди. Постараюсь доходчиво и популярно рассказать про соленоиды, которые повсеместно присутствуют в наших автомобилях.

Что такое соленоид

Все просто: металлический или магнитный стержень , который помещен внутрь обмотки (катушки индуктивности). Когда на обмотку (катушку индуктивности) подается напряжение, создается магнитное поле, которое притягивает или отталкивает тот самый стержень. На конец стержня (сердечника) прикрепляется элемент, который необходимо привести в движение.

Где применяются соленоиды

Говоря коротко — в тягах. Другими словами если что-то нужно толкнуть или подтянуть, применяется соленоид. Соленоиды вы встретите в простых электромагнитных клапанах, тягах центрального замка, воздушных заслонках в климат контроле, которые могут принимать положение «открыто» или «закрыто». Но есть два узла в автомобиле, которые чаще всего упоминаются: топливная форсунка в распределенном впрыске и втягивающее реле в стартере — эти детали являются соленоидами.

Насколько надежны соленоиды

Сложно представить условия, при которых может сломаться сам соленоид. Его как минимум необходимо перегреть, чтобы повредить изоляцию в обмотке или подать напряжение выше номинального. Обычно ломается не сам соленоид, а узел, который приводится им в действие. Не важно, будет это АКПП, внутри которой имеется множество соленоидных клапанов, или привод заслонки рециркуляции воздуха — скорее сломается тяга или мембрана, а не соленоид. Вспомните: топливные форсунки щелкают почти всегда, в вот игла, приводимая в движение соленоидом со временем обрастает налетом, который не позволяет ей двигаться или плотно прилегать, в итоге форсунка или перестает открываться или теряет герметичность.

Как устранить неисправность в соленоиде

Для начала стоит убедиться, что соленоид цел. Для этого его необходимо прозвонить, чтобы исключить обрыв, после чего замерить его сопротивление, сравнив его с паспортным. Если сопротивление в норме и обрыва нет, переходим к следующему пункту.

Если соленоид цел, значит что-то мешает передвигаться его стержню. В клапанах адсорбера может всосать уголь, в заслонках забиваются грязью и жиром шарниры заслонок, в форсунках образуется налет или выработка — в общем попробуйте пошевелить механизм рукой, пытаясь понять, что мешает двигаться. Если рукой не долезть, или придется разбирать узел на свой страх и риск или промывать его моющими жидкостями или заменять, так и не узнав, что же случилось.

Помните: топливные форсунки и клапаны АБС пытаться разобрать и починить очень опасно. Это хорошо, если вы их просто сломаете, но если вам удастся их собрать, то последствия установки «восстановленной» детали будут скорее всего плачевными.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Соленоиды автоматической коробки передач: назначение, устройство, принцип работы

Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Работой соленоидов управляет ЭБУ коробкой – автомат. Блок управления посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционы (элементы сцепления АКПП).

Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).

Содержание статьи

Устройство соленоидов АКПП

Если говорить о  самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.

Данный стержень в корпусе подвижен, под воздействием тока перемещается от конца спирали к ее началу. Также на стержень воздействие оказывает пружина, которая закрывает клапан.

Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).

Виды соленоидов

Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока.  Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).

Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды  нового поколения.

В таком устройстве шарик в открытом положении позволяет маслу пройти из первого во второй канал, а в закрытом из второго в третий.  В результате удалось добиться эффективного механизма включения и выключения фрикционных муфт (фрикционов).

Следующим этапом развития стали соленоиды с возможностью  дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.

Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д.  Кстати, ресурс последних заметно ниже, чем у линейных.

Еще соленоиды могут выполнять разные функции. Например, если отдельно изучать устройство гидромеханических АКПП, соленоид ЕРС /LPC является «главным», так как через него масло проходит  к другим соленоидам и каналам гидроблока.

В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.

Также частой причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за  те или иные функции.

Например, в простом «автомате» на 4 передачи обычно стоит 4 соленоида. При этом первый соленоид отвечает за включение первой и второй передачи, второй за третью и четвертую передачу, третий  клапан управляет блокировкой ГДТ, четвертый отвечает за тормозную ленту.

Если водитель заметил, что возникли проблемы при переходе со второй  на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов  в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый.  После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Читайте также

Что такое соленоиды в АКПП, как их проверить и заменить?

Для чего нужны соленоиды в АКПП

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

Интересный факт! Первые соленоиды для АКПП были разработаны в США в 80-х и устанавливались на автомобили Крайслер – их внешний вид остался до сегодняшнего дня неизменным, устанавливаются на джипы и пикапы.

Соленоид по своей конструкции достаточно прост. Металлический стержень, который обвит спиралью с постоянным током. Он внутри подвижен и под влиянием тока движется от конца спирали к началу, с помощью пружины, перекрывая или открывая поток масла. Эта конструкция характерна для современных АКПП и удобна тем, что в случае сбоев с электроснабжением пружина автоматически срабатывает и перекрывает масло.

Где находятся соленоиды

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке — гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Типы соленоидов

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Ещё один прекрасный тип соленоидов – соленоид «электромагнитный клапан» Это совершенное ноу-хау для своего времени. Он, фактически является гидравлическим клапаном. Разработчики подарили ему собственный канал для масла и шариковый клапан, который открывает и закрывает этот масляной канал. Легко отсоединяется от гидравлической системы и электропитания, просто отсоединив штекер.

Интересный факт! Такой тип соленоидов возник в середине 80-х и до сих пор устанавливается на разные представительские машины – Бьюик, Олдсмобил, Шевроле, Понтиак и др.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более «умный» тип соленоида. Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Интересный факт! Линейные соленоиды выбраны поставщиком автоматов для Тойоты-VAG-Volvo, японским АТ — Aisin Co.

Последующими были разработаны VFS (Variable Force Solenoid) соленоиды. Имея дешёвую и простую конструкцию, они достаточно сложны в управлении.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

1. Это соленоиды ЕРС или LPC (Line Pressure Control). Он один из первых в гидравлической плите электроклапанов. Этот тип соленоидов – «главарь». Он единолично распределяет масло по остальным соленоидам и каналам. При 4-х ступенчатой ЕРС – первым изнашивается.
2. Соленоид ТСС. Выполняет самую «грязную» работу среди всех типов соленоидов. Он влияет на гидротрансформаторную муфту «блокироваться-подключаться», повышая КПД для «спортивного режима» разгон. Он часто бывает самым слабым звеном во многих гидроблоках, так как через этот соленоид идет нефильтрованное и горячее масло с гидротрансформатора.
3. Shift solenoid. Так называемый «шифтовик» – соленоид-переключатель. Самый простой тип соленоидов. Отвечает за переключение скоростей. Таких «шифтовиков» в гидроплите несколько, и переключение вверх и вниз в коробке совершается именно ими. Их обозначают как S1, S2, или А, В, а SL1 – это линейный шифтовик .

Управляющий соленоид — по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.

Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.

Управляющие соленоиды бывают 2 типов:

• — соленоид качественного переключения передач;
• — соленоид управления охлаждением масла.

Основные неисправности соленоидов АКПП их ремонт

Ниже представим самые распространенные «болезни» соленоидов.

Важно! Для долговременной службы соленоидов важно не производство, а качество масла.

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов.

   Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.

   Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.


2. Протечки – следствие износа, поломка деталей, таких как плунжер, манифольд. При наличии PWM соленоидов в управлении, при ослаблении одного из них, компьютер учитывает его износ и перенаправляет часть нагрузки на другие соленоиды.

   Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.

   Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.

3. Следующими проблемами и поломками являются снижение упругости пружины, трещины в корпусе, снижение сопротивления обмотки соленоида, поломки конструкции.

   Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.

   Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.

Интересно знать! Ресурс самых надежных соленоидов не превышает 400 тысяч км.

Современные конструкции соленоидов значительно проще своих предшественников. Гидроблоки изготавливались из чугунной стали, а сейчас – из алюминия. Раньше можно было залить подобие масла, а сейчас соленоиды стали намного нежнее.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Как проверить и заменить соленоиды

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что такое соленоиды АКПП и как их проверить

В работе автоматической коробки передач большая роль отводится трансмиссионному маслу. Каждый автовладелец знает, насколько важно использовать высококачественные смазочные материалы, а также следить за состоянием всех узлов коробки автомат.

В АКПП имеется ряд механических элементов, которые требуют обязательной и качественной смазки. Особое значение в обеспечении лубрикации имеет специальный соленоид, который отвечает фактически за подачу в систему АКПП трансмиссионного смазочного масла.

Автомобилисты не просто должны знать, что это такое, но и уметь при необходимости самостоятельно проверить текущее состояние соленоидов.

Для чего используются в АКПП

Присутствующий в автомобиле с АКПП соленоид является специальным электромагнитным регулирующим клапаном или же клапаном-регулятором, который выполняет задачи по своевременному открытию и закрытию специального канала подачи смазочного ATF масла.

Именно за работу масляного канала коробки и отвечают автомобильные соленоиды в конструкции АКПП, если автомобили имеют автоматическую коробку для переключения передач. При этом функционирует устройство за счёт команд, поступающих от ЭБУ, то есть электронного блока управления, что делает соленоид неотъемлемым элементом конструкции авто.

ЭБУ непрерывно отправляет электроимпульсы с определённой необходимой частотой. Соленоид следит за давлением смазочного материала на конкретных определённых связках сцепления, осуществляя быстрое переключение скорости, либо же снимает блокировку с гидравлических трансформаторов.

Ещё немного о том, что же такое соленоиды в машине. Также можно назвать их элементом управления рабочими режимами АКПП.

Конструктивно ничего сложного в этом устройстве нет. Это стержень, выполненный из металла, и обвитый специальной спиралью, по которой проходит постоянный ток. Внутри этот специальный стержень является подвижным. Под воздействием поступающего тока этот стержень перемещается с помощью пружинки от конца имеющейся спирали к её началу, тем самым своевременно закрывая или же открывая поток смазочной жидкости.

Такая конструкция применяется на современных автоматических автомобильных коробках. Её основное преимущество заключается в возможности автоматического срабатывания пружинки даже в ситуациях, когда происходит сбой с электрообеспечением автомобиля. Пружинка способа перекрыть поток масла.

Разобравшись с тем, для чего в АКПП нужен соленоидный клапан, не лишним будет узнать его расположение, а также изучить возможные применяемые типы соленоидов.

Расположение

Чтобы автовладелец имел возможность проверить текущее состояние электромагнитного клапана, то есть соленоида, ему следует знать про его расположение.

Фактически отыскать искомый элемент не сложно. Располагается устройство в гидравлическом блоке. Он также называется гидравлической клапанной плитой.

Непосредственно в самом гидроблоке соленоид вставляется в специальный канал, где соединяется с блоком болтовым креплением или с помощью фиксирующей прижимной пластинки. Другим концом осуществляется шлейфовое соединение или штекерное, что позволяет соединиться с блоком управления.

Соленоид выступает в качестве посредника при передаче управляющих сигналов между имеющимися электрическими и гидравлическими системами автомобильной АКПП. Функционал соленоида позволяет объединить эти две системы. Причём в этом объединении довольно часто происходят сбои, за которыми следит ЭБУ.

В автоматических коробках, в зависимости от используемой схемы и количества используемых ступеней в АКПП, может использоваться от 4 и более соленоидов.

Важно учитывать, что слабым местом автомобильного соленоида является его шлейф или кабель соединения с электронным блоком управления. Это вынуждает автомобилистов осуществлять замену этих компонентов примерно с такой же периодичностью, как и замену самих соленоидов.

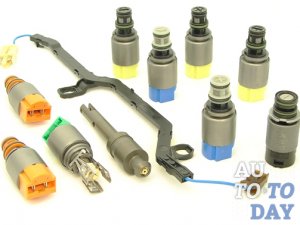

Виды

Покупая автомобиль с автоматической коробкой переключения передач, не лишним будет поинтересоваться типом используемого в конструкции соленоида. От этого зависит, какие именно детали водитель будет покупать в дальнейшем для замены.

Автомобильный соленоидный клапан представлен в нескольких разновидностях. Причём каждый из них имеет свой принцип действия и определённые отличительные характеристики. Потому стоит узнать, как работает тот или иной соленоид, и чем разные типы устройств между собой отличаются.

1. On Off. Это первый тип соленоид, который разработали специально для автоматических автомобильных коробок передач. Устройство отличается достаточно несложной заводской конструкцией и практически таким же простым и элементарным во многом принципом своей работы. Соленоид лишь открывал и просто закрывал подачу масла. Стержень конструкции, находясь под воздействием тока, который проходил по обмотке, двигался по каналу, и выполнял соответствующие функции открытия и закрытия.
2. Электромагнитный клапан. Считается одним из лучших соленоидов своего времени, который стал настоящим техническим прорывом. Фактически такой соленоид выступает как гидравлически клапан. Инженеры создали для устройства отдельный специальный масляный канал, а также клапан шарикового типа, способный открывать и закрывать канал. Чтобы отключить девайс от электрического питания и гидравлической системы, достаточно лишь отсоединить специальный штекер. Такой соленоид появился около 40 лет назад, но до сих пор активно применяется на некоторых автомобилях отдельного представительского класса.
3. 3 Way. Поскольку автомобильная индустрия стремительно развивалась, от соленоидов, действующих по простому принципу On Off, начали постепенно отказываться. Уже в 90-х появились устройства 3 Way. Это переключатель новой генерации. Находясь в положении On, клапанный шарик открывал проход жидкости с 1 канала на 2. Переходя в положение Off, происходит переход от 2 канала на 3. Такое нововведение позволило с помощью одного устройства отключать и включать по мере необходимости фрикционную муфту.
4. Электрорегуляторы. Уже с середины 90-х годов инженеры снова задумались об усовершенствовании соленоида, и создали новый тип. Подобные соленоиды-регуляторы разработали по принципу вентиля. Отталкиваясь от конкретного типа импульса, поступающего от ЭБУ, кривое внутреннее сечение устройства открывало и закрывало поток смазки. Здесь электрический ток подавался с определённой частотой и перерывами. Такие соленоиды отдельно делятся на шариковые, золотниковые, 3, 4 и 5 Way.

Соленоиды-регуляторы принято классифицировать отдельно.

Первыми из них появился соленоид, имеющий шариковый клапан. Их называют PWM. С таких устройств началась разработка современных соленоидов-регуляторов.

Несколько позже появился другой тип, который не получил большой популярности, и в настоящее время встречается редко. Обозначают такие соленоиды как VBS. Отличается низкой чувствительностью по отношению к подающему давлению и хорошо работает при высоком давлении смазочного масла в линии. Их также часто называют золотниковыми соленоидами, поскольку в качестве клапана здесь используется золотник.

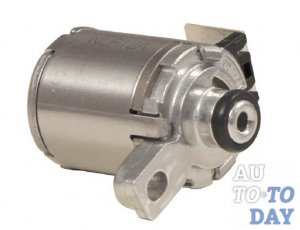

Также существуют пропорциональные соленоиды. Они же линейные. Конструкция выполнена таким образом, чтобы наиболее уязвимый и быстро изнашиваемый элемент, коим выступает муфта с отверстиями, располагался непосредственно в самом соленоиде.

Преимущество линейных устройств в том, что они позволяют предотвращать необходимость менять всю гидроплиту полностью, если выходит из строя только соленоид. Это существенно продлило срок службы гидроплиты, а также удалось избавиться от проблемы быстрого износа каналов. Сейчас линейными конструкциями активно пользуются производители автомобилей Volvo, Toyota и марок, входящих в состав VAG.

Далее появились также VFS соленоиды. Конструкция получилась простой и дешёвой в плане производства. При этом отмечается определённая сложность в управлении. Такие автомобильные соленоиды считают очень капризными. Плюс длительность службы, если сравнивать с линейными, заметно ниже. Малый вес и высокое давление способствуют быстрому износу. Постепенно клапан начинает менять степень открытия, а потому компьютеру приходится сложнее считывать и обрабатывать информацию, чтобы правильно поменять режим работы.

Отталкиваясь от функционального назначения используемых соленоидов автоматических коробок передач, различают ещё одну классификацию.

1. LPC или EPC соленоиды. Управляющие устройства, которые идут одними из первых на гидроплите. Этот электроклапан является ключевым или главенствующим. Он самостоятельно осуществляет распределение масла по остальным рабочим соленоидам и масляным каналам. Если используется четырёхступенчатая EPC, управляющий соленоид обычно изнашивается всегда первым.
2. Соленоид, специально предназначенный для выполнения самой ресурсозатратной работы среди всех остальных разновидностей этих устройств. Воздействует на гидротрансформаторную муфту, которая блокируется и подключается, повышая при этом коэффициент полезного действия для специальных спортивных режимов функционирования АКПП. На определённых автомобильных гидроблоках этот элемент оказывается наиболее слабым, поскольку через него проходит горячее и не отфильтрованное масло.
3. Шифтовые соленоиды или шифтовики выступают как переключатели. Конструктивно наиболее простое устройство среди аналогов, которое отвечает за эффективное и своевременное автоматическое переключение необходимых передач в коробке. На гидравлической плите АКПП располагается сразу несколько подобных соленоидов. Именно шифтовики отвечают за правильное переключение скоростей вверх и вниз в автомобильной коробке автомат.

Разнообразие соленоидов действительно довольно внушительное. Потому автомобилисту следует заранее узнать, какое именно устройство применяется конкретно на его транспортном средстве в конструкции автоматической коробки передач.

Понимая суть и принцип работы этих соленоидов, будет намного проще разобраться в возможных неисправностях, а также самостоятельно проверить в АКПП состояние соленоида по мере необходимости.

Характерные неисправности

Большую и ключевую роль в длительной работоспособности соленоида играет качество самого используемого трансмиссионного масла. Не обязательно покупать самые дорогие соленоиды при их замене, если параллельно в АКПП будет заливаться низкосортная смазка.

Поэтому большинство неисправностей связаны именно с качеством масла. Можно выделить несколько характерных и наиболее часто встречающихся проблем.

1. Ломаются и заклинивают соленоиды зачастую из-за нагара, который образуется в результате износа различных элементов, расходников и узлов автоматической коробки. Эта бумажная, алюминиевая, стальная и бронзовая пыль от нагара засоряет элемент, не позволяя ему нормально работать. Причём пока масло холодное, соленоид хорошо справляется со своими функциями, но после прогрева начинает тормозить. Чтобы решить эту проблему, необходимо выполнить процедуру полоскания соленоида. Для этих целей используются специальные промывки, растворители и очистители. Также эффективно помогает справиться с нагаром очистка переменным током и растворителем.
2. Протечки. Они возникают как результат износа или поломки манифольдов, плунжеров и иных элементов. Когда в конструкции используются PWM соленоиды, один из них может ослабнуть. Эту информацию считывает блок управления, воспринимает ослабленный соленоид как неисправность, в результате чего его нагрузка перераспределяется на другие соленоиды, что вызывает определённую перегрузку. Такая разгрузка позволяет немного продлить срок службы. Но всё равно под действием напряжения и горячего масла старый соленоид начинает выходить из строя, и вскоре его требуется полностью менять. Перераспределяя нагрузку, перегружаются остальные соленоиды, и вскоре уже они выходят из строя. То есть поломка одного устройства запускает цепную реакцию.
3. Также часто автомобилист может столкнуться с проблемой снижения упругости на пружине, трещинами в корпусе, а также снижением сопротивления на обмотке. Чаще всего поломка соленоида происходит по причине износа компонентов. Здесь основной акцент делятся на плунжерах, шариках, манифольде, клапанах и втулках. Плунжер может засориться стружкой от изношенных деталей и смазочного масла. Сначала возникают сложности с переключением, соленоид начинает клинить. Постепенно возрастает количество нагара, что приводит к поломкам клапанов и втулок.

Важно учитывать, что даже самые надёжные соленоиды рано или поздно выходят из строя. Исследования наглядно показывают, что наиболее устойчивые элементы могут прослужить до 400 тысяч километров пробега. Но в большинстве случаев цифры куда более скромные.

Стоит заметить и тот факт, что разработчики существенно упростили конструкцию современных соленоидов, если сравнивать с предшественниками. Если раньше для изготовления гидроблока применяли исключительно чугун, то теперь для этих целей используют алюминий.

Но нынешние соленоиды стали куда требовательнее к качеству масла, используемого для автоматических коробок передач. Ранее в АКПП заливали всевозможные низкокачественные жидкости, характеристик которых всё равно хватало для нормальной работы соленоида. Теперь же, если залить плохую смазку, соленоид начнёт быстро клинить и в итоге выйдет из строя.

Основная задача автовладельца заключается в своевременной замене масла. И хотя многие автопроизводители утверждают о том, что трансмиссионная жидкость для их АКПП заливается на весь эксплуатационный срок, это не соответствует действительности.

Постепенно масло будет накапливать в себе частицы от изношенных деталей. Чем их больше, чем выше абразивные свойства у смазки. В результате жидкость, предназначенная для смазки и продления срока службы элементов АКПП, начинает воздействовать как наждачная бумага, постепенно разрушая конструкцию изнутри. Как и все остальные детали, страдают и сами соленоиды, поскольку они крайне требовательные к качеству и чистоте трансмиссионного масла.

Проверка и замена соленоидов

Некоторые автовладельцы сами хотят разобраться в том, как можно проверить соленоиды в АКПП на работоспособность. Тут нужно быть внимательным. В определённых случаях работу над устранением неисправностей лучше доверить специалистам.

Но для начала следует понять, что с соленоидом возникли проблемы, и там действительно требуется определённое вмешательства.

Есть несколько характерных признаков износа и поломки соленоидов в АКПП. Они проявляются в виде:

Как только вы заметили при управлении своим транспортным средством с коробкой автомат, что переключение скоростей осуществляется с толчками, это весомый аргумент для проверки блока соленоидов.

Если давление снизится и окажется недостаточным, работа АКПП может осуществляться всухую. Это значительно приблизит момент износа втулок. Параллельно появятся вибрации, способные нанести непоправимый урон автоматической трансмиссии, включая поломки, несовместимые с ремонтом. Только полная замена АКПП.

Чтобы проверить состояние соленоида, достаточно воспользоваться обычным омметром или мультиметром в соответствующем режиме. Выполняется проверка на сопротивление, для чего на контакт клапана следует подать напряжение, равное 12 В. Если с соленоидом всё хорошо, при подаче напряжения вы услышите характерный щелчок. Если реакции не происходит, он засорился или вышел из строя.

Поочерёдно проверив каждый из соленоидов, можно легко своими руками определить проблемный элемент, и далее заменить его, если невозможно восстановить работоспособность путём промывки.

Чтобы прочистить соленоид, можно воспользоваться сжатым воздухом. Воздух под давлением подаётся через соленоид. Если элемент пропустит воздух, то соленоид можно использовать повторно. Если же нет, тогда поможет только его замена.

Ремонту подлежат далеко не все компоненты масляной системы АКПП. Потому рекомендуется заранее узнать, какие соленоиды используются в автомобиле, и является ли их конструкция разборной. Подавляющее большинство современных соленоидов неразборные. Восстановление их работоспособности возможно только с помощью продувки или ультразвукового воздействия.

Если на вашей автоматической коробке переключения передач применяется разборная конструкция соленоида, то здесь замене подлежит сама обмотка. Деталь можно промыть в бензине или другом очистителе, затем просушить и собрать обратно. Если проверка на работоспособность восстановленной детали прошла успешно, она возвращается обратно в соленоидный блок.

Полностью заменить соленоид не сложно, когда проверка показала полный выход из строя. Для этого потребуется свериться с руководством по эксплуатации к своей машине, отыскать на АКПП соленоидный блок, снять его и извлечь неисправный компонент. Далее, будучи предельно аккуратным и внимательным, на откреплённом от автоматической коробки гидроблоке отключается от питания соленоид и убирается. На его место устанавливается аналогичный элемент, соответствует типу коробки передач. Обязательно следует использовать новую прокладку под соленоид. Обычно прокладка идёт в комплекте с деталью.

Если вы не хотите покупать новый соленоид, поскольку думаете восстановить старый, тут следует отталкиваться от конкретного типа детали. Более старые соленоиды легко проверяются на сопротивление, промываются и очищаются своими руками. Современные разработки стали деликатнее и нежнее, к ним требуется несколько иной подход. Оптимально в такой ситуации обратиться в сервисный центр, где проведут компьютерную диагностику. После проверки удастся считать код ошибки электронного блока. По коду мастера расшифровывают, что конкретно произошло с соленоидом, можно ли его восстановить или лучше поменять.

Соленоиды выполняют важную роль в работе автоматической коробки передач. Потому крайне необходимо внимательно относиться к работе АКПП, прислушиваться к процессу автоматического переключения скоростей, если появляются подозрения на неисправности.

Вышедший из строя соленоид имеет характерные признаки поломки и износа, что позволяет внимательному водителю вовремя обнаружить неисправность и принять соответствующие меры по их устранению. Оттягивать очистку или замену соленоида не стоит, поскольку игнорирование проблемы может привести к ещё более серьёзным негативным последствиям для вашего автомобиля и автоматической коробки переключения передач в частности.

Ответы@Mail.Ru: для чего нужен соленоид?

Это электрическое втягивающее устройство, применяется от стартера до блокировки дверей и открытия багажника. Электромагнитные клапаны / соленоиды/ применяются для дистанционного управления потоками рабочей среды.

для стартера, чтоб его провернуть

а че поиском не ? Соленоид – это катушка индуктивности в виде намотанного на цилиндрическую поверхность изолированного проводника, по которому течёт электрический ток. Электрический ток в обмотке создает в окружающем пространстве магнитное поле соленоида. существует не обязательно на втягивающей стартера….

Для втягивания бендикса в стартере. Это просто электромагнит.

Нужен для изменения сопротивления. Где его надо менять — там и ставят…

Если не ошибаюсь, вроде электро-водушный клапан, как-то так примерно

Вообще соленоид это электромагнит у которого под действием электрического поля стержень совершает поступательные движения стержня. Стартер он не проворачивает, а в роли электромуфты соединяющей стартер с маховиком вполне может работать. Может соврал!!!

по простецки-МАГНИТ, а если втягиваться, символов не хватит?
