Устройство и принцип работы соленоидов АКПП

АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки. Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

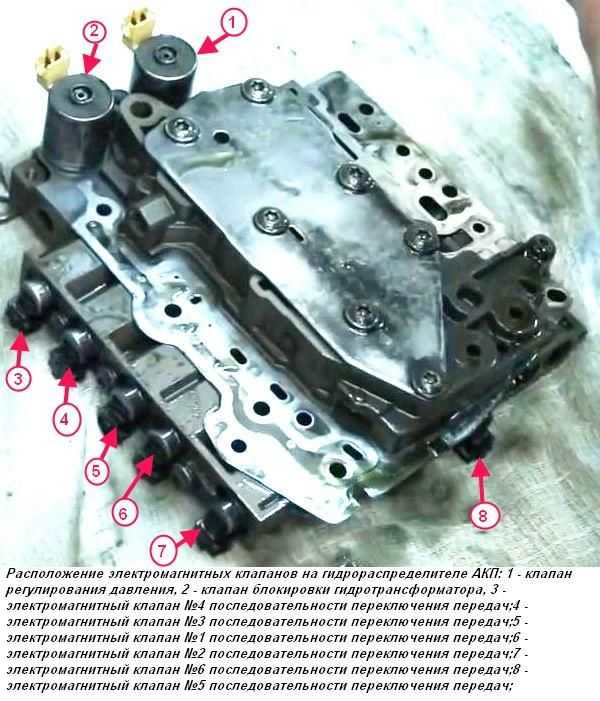

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Источник

Соленоид АКПП

Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).

Устройство соленоидов АКПП

Если говорить о самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.

Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).

Виды соленоидов

Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока. Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).

Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды нового поколения.

Следующим этапом развития стали соленоиды с возможностью дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.

Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д. Кстати, ресурс последних заметно ниже, чем у линейных.

В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т. д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.

Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т. д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ). Назначение, устройство гидротрансформатора, принцип работы и особенности.

Фрикционы (фрикционные диски) АКПП в устройстве автоматической гидромеханической коробки передач. Устройство и виды фрикционов, особенности работы.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.

Источник

Устройство и принцип работы соленоидов АКПП

Для чего нужны соленоиды в АКПП

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

Интересный факт! Первые соленоиды для АКПП были разработаны в США в 80-х и устанавливались на автомобили Крайслер – их внешний вид остался до сегодняшнего дня неизменным, устанавливаются на джипы и пикапы.

Соленоид по своей конструкции достаточно прост. Металлический стержень, который обвит спиралью с постоянным током. Он внутри подвижен и под влиянием тока движется от конца спирали к началу, с помощью пружины, перекрывая или открывая поток масла. Эта конструкция характерна для современных АКПП и удобна тем, что в случае сбоев с электроснабжением пружина автоматически срабатывает и перекрывает масло.

Где находятся соленоиды

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке — гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Типы соленоидов

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Ещё один прекрасный тип соленоидов – соленоид «электромагнитный клапан» Это совершенное ноу-хау для своего времени. Он, фактически является гидравлическим клапаном. Разработчики подарили ему собственный канал для масла и шариковый клапан, который открывает и закрывает этот масляной канал. Легко отсоединяется от гидравлической системы и электропитания, просто отсоединив штекер.

Интересный факт! Такой тип соленоидов возник в середине 80-х и до сих пор устанавливается на разные представительские машины – Бьюик, Олдсмобил, Шевроле, Понтиак и др.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более «умный» тип соленоида. Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Интересный факт! Линейные соленоиды выбраны поставщиком автоматов для Тойоты-VAG-Volvo, японским АТ — Aisin Co.

Последующими были разработаны VFS (Variable Force Solenoid) соленоиды. Имея дешёвую и простую конструкцию, они достаточно сложны в управлении.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

Управляющий соленоид — по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.

Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.

Управляющие соленоиды бывают 2 типов:

Основные неисправности соленоидов АКПП их ремонт

Ниже представим самые распространенные «болезни» соленоидов.

Важно! Для долговременной службы соленоидов важно не производство, а качество масла.

Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.

Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.

Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.

Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.

Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.

Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.

Интересно знать! Ресурс самых надежных соленоидов не превышает 400 тысяч км.

Современные конструкции соленоидов значительно проще своих предшественников. Гидроблоки изготавливались из чугунной стали, а сейчас – из алюминия. Раньше можно было залить подобие масла, а сейчас соленоиды стали намного нежнее.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Как проверить и заменить соленоиды

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.

Виды соленоидов

Это интересно: Есть много способов фиксации резьбы:

Типы соленоидов в современных коробках

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным». Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

О неисправностях соленоидов АКПП и их ремонте

Это интересно: Сущность и общая концепция ГБО

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Источник

Видео

Проверяем соленоиды АКПП Subaru. Серия 3

Как проверить электромагнитные клапана АКПП FN4A-EL / 4F27E

Устранение ударов АКПП. №4. Проверка соленоидов

Соленойды АКПП и CVT, как проверить дома?

Устройство АКПП — Гидротрансформатор ( Блокировка, неисправности)

Яковлев Дмитрий — Устройство АКПП — Гидроблок

Как это устроено АКПП анимация устройство и принцип работы

Не блокируется гидромуфта, пинается АКПП — решение: разбираем ТСС-соленоид и проверяем его работу.

Коррекции АКПП/Адаптации АКПП — простым языком. Нужно ли сбрасывать и почему. ZFcenter — Москва.

Лучший ТЕСТ для проверки АКПП!

Соленоиды АКПП. Что это? Описание Классификация, Проблемы, Болезни.

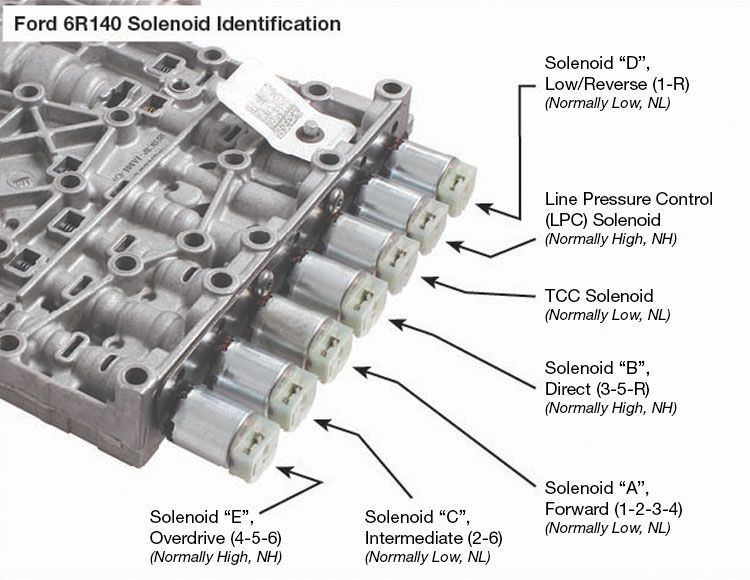

— Shift solenoid — рядовой соленоид-переключатель, отвечающий за переключения скоростей, «шифтовик». Таких регуляторов давления в гидроплите обычно несколько и вся работа по переключению скоростей вверх или вниз в основном выполняется именно ими. Обычно на схеме они обозначаются как S1, S2, (SL1 …- линейный шифтовик) или буквами А, В …

Для переключения скоростей работают одновременно сразу несколько соленоидов. Например в классических 4-х ступках 2 соленоида шифтовика, и мануалы выдают такие комбинации:

S1-открыт +S2-закрыт — включена 1 скорость (D) S1-закр.+S2-закр. — переключение 1-2 скорость S1-откр.+S2-откр. переключение 2-3 скорость … итд.

И это — расписано в мануалах для простых 4-х ступок. Для 5-ти и 6-ти ступенчатых АКПП — все гораздо сложнее. (как читать мануалы?)

Так что распространенный среди водителей миф: «если пропала 3-я скорость, то можно найти и заменить соленоид 3-й скорости» — обычно ни к чему кроме затрат времени и денег не приводит

(кроме самообучения на ошибках).

Такие таблицы есть в мануалах для каждой АКПП. По таблицам мастера определяют — какие соленоиды (или обгонные муфты) работают при проблемном переключении и на которые стоит обратить внимание при тестировании.

Новые типы соленоидов:

Управляющий (клапанами гидроблока) соленоид. Функционально соленоиды могут управлять клапанами плиты как транзистор в электросхеме.

Такие соленоиды только подают управляющее давление (с низким расходом) на клапан гидроблока, который уже сам подает или сбрасывает давление на поршни и фрикционы и служат для незаметного переключения передач.

— «Соленоид качества переключения передач» (работает только в момент переключения передачи для мягкого переключения с «проскальзыванием») ,

— «Соленоид

управления охлаждением масла» (как термостат открывает канал для охлаждения масла через внешний радиатор), и др.

Специфика и конструкция соленоидов постоянно расширяется и усложняется, а диагностика и ремонт соленоидов упрощается до банальной замены.

Содержание

1 Типичные проблемы соленоидов. Срок службы
2 Как самому купить и заменить соленоиды? Вообще — поможет это?
3 Тест. Как проверить исправность соленоидов?
4 Что будет, если вовремя не заменить выработавшие свой ресурс соленоиды?
5 В чем заключается «ремонт» соленоидов:

Типичные проблемы соленоидов. Срок службы

Обычно на соленоиды как причину аварии указывает компьютер своим «кодами неисправности» типа «19146»-VAG (или OBDII: P2714). Расшифровка кодов неисправностей — здесь.

Проблема № 1: соленоиды забиваются нагаром из масла, склеенным из мельчайшей пыли (бумажной, алюминиевой, стальной, бронзовой…) от изношенных и разбитых узлов и расходников. Проявляется в том, что «нахолодную» клапан-золотник соленоида (или гидроблока) работает нормально, а в горячем масле — клинит.

Или наоборот.

Поэтому мастера очень не любят, когда фрикционная накладка бублика съедается до клеевой основы и добавляет клеющие смолы в эту горячую масляную взвесь.

Для устранения нагара соленоиды-клапана (и детали гидроблка) промывают в различных растворителях и прочищают разными хитрыми способами с использованием ультразвука или переменного тока 12в. Рекомендовано при капремонте также проводить демагнетизацию (размагничивание) стальных деталей соленоида.

Проблема № 2:

Износ деталей плунжера, манифольда, входного отверстия, протечки, связанные с износом.

PWM соленоиды имеют «умное управление». Компьютер учитывает «старость» соленоида № 1 и увеличивает с помощью управляющего соленоида № 2 расход масла для открытия канала такого изношенного соленоида № 1. Но когда износ и «старческая деменция» достигают предела давления, компьютер бракует такой соленоид, что проявляется кодом ошибки. Естественно, что чем грязнее масло, тем быстрее изнашиваются каналы соленоидов, и тем напряженнее насос гонит через гидробок масло ATF, тем интенсивнее работают и изнашиваются клапана.

Цепная реакция.

Проблемы № 3, 4, …8 :

— Ослабление возвращающей пружины, трещины корпуса, поломки конструкции, падение сопротивления обмотки (обрыв или КЗ). Здесь популярны пропайка контактов, перемотка, замена втулок, деталей.

Главная причина «преждевременной смерти» современных соленоидов — износ каналов манифольда, втулок, клапана и плунжера или шарика. (справа показан износ примыкания закрывающего шарика к отверстию)

Это начинается с засорения плунжера продуктами износа. Плунжер сначала клинит, что приводит к проблемам переключения (в зависимости от функции первого засорившегося соленоида), а затем этот нагар начинает истирать трущиеся поверхности плунжера, втулок плунжера и клапанов. После 2003-2004 годов и клапана и манифольды обычно делаются из анодированных сплавов, которые выдерживают большие истирающие нагрузки. Истираются в основном бронзовые втулки соленоидов.

Иногда мастера ремонтируют изношенные линейные соленоиды, «перевтуливая» плунжер. Выпускаются наборы 136419 для замены втулок соленоидов, что дает им еще жизни на 30-60 ткм (в зависимости от состояния остальных компонентов электрорегулятора).

Ресурс качественных соленоидов измеряется количеством циклов открывания-закрывания. По этому показателю например «хендаевские» соленоиды привычно стоят чуть позади соответствующих американских соленоидов и еще подальше от продуктов лидеров Aisin, Jatco или ZF.

Но даже у самых надежных соленоидов ресурс не превышает 300 000 — 400 000 циклов. Это может наступить и после 400 ткм, а может и значительно раньше. В зависимости от того как нагружают их водитель и ЭБУ, подчиняющееся педали газа. Конструктивно в ранних версиях АКПП (например DP0, 01N, …) режим их работы был организован таким образом, что одни соленоиды (обычно — ЕРС) работают в два-три раза напряженнее других и поэтому вырабатывают свой ресурс первыми.

Американский авторемонтный мир предпочитает планово ремонтировать соленоиды, заменяя втулки и очищая все внутренности соленоидов и гидроблока от нагара при каждом капремонте АКПП. Своевременная чистка и «перевтуливание» линейных соленоидов увеличивает ресурс соленоидов и гидроблока на 40-70%. Но обязательно при этом заменяются все изношенные уплотнения, кольцы и втулки, через которые теряется давление масла, иначе соленоиды сразу начинают работать на полное сечение.

Ремонт ГДТ с заменой износившейся накладки муфты — тоже входит в эту работу по продлению жизни соленоидов и самой АКПП.

Как самому купить и заменить соленоиды? Вообще — поможет это?

Существует всего несколько АКПП с проблемами соленоидов, которые можно решить, лишь заменив соленоиды:

Например DP0, у которой срок жизни соленоидов EPC и TCC достаточно короток по сравнению с остальными расходниками. В некоторых случаях ремонта 4-х ступок замена обоих соленоидов (144431) может оживить машину и на некоторое время (пока скопятся деньги и желание на капремонт и установку кулера) позволит забыть о причинах выхода из строя трансмиссии (замена тефлоновых колец и втулок)

В эту же группу входят некоторые АКПП Хёндай-Мицубиши, Лексуса и даже 6-ти ступки ZF.

Но к сожалению просто заменить соленоид это — «временный костыль», который очень часто является лишней тратой времени и средств. Обычно к этому времени и сам гидроблок нуждается в переборке-чистке и гидротрансформатор и коробка. Мастера очень не любят брать в ремонт коробку, в которой до этого делался «косметический» ремонт или менялась только часть необходимых деталей. Потому что распутывать клубки проблем автомата, в котором до тебя кто-то неудачно покопался, берутся только акпп-фанаты или мазохисты. Такая настоящая головоломка, для «шерлохолмсов».

Как идентифицировать-заказать-купить соленоиды?

1. Определите тип своей АКПП

. (Ответственность за правильное определение типа лежит только на мастере, который берется лечить этот сложный агрегат). Для этого перейдите на страницу «Определение типа АКПП». Если указано несколько вариантов для вашего авто (или ни одного) — скорее всего из-за того, что было выпущено много небольших серий вашего автомобиля в разных странах. Попробуйте почитать по каждой АКПП — внизу каждой страницы АКПП есть дополнительная таблица. Но надежнее — искать эту информацию не в справочниках, а на табличке самой АКПП (или на кузове). Можно определить тип АКПП по форме поддона или по фото фильтра . В общем — изучайте литературу, если хотите самостоятельно и успешно выполнить эту операцию.

2. На странице своей АКПП — изучите все, что написано в мануалах по соленоидам и гидроблоку.

Нажав на номер соленоида на оранжевом фоне, вы узнаете его цену, наличие на складе и полное описание детали, с указанием- для каких авто она используется. Но часто приходится подбирать соленоиды по ВИН-коду авто. Звоните и заказывайте.

3. Замена соленоида. Стоит изучить все, что пишет интернет по вашей АКПП. Или лучше (если вы не стремитесь сами стать профессионалом в этом увлекательном деле) — найти мастера, который уже имеет опыт и сделав положенные ошибки, сэкономит вам время и деньги.

Тест. Как проверить исправность соленоидов?

Даже если коды неисправностей указали на какой-то соленоид, его нужно проверить с использованием диагностического оборудования. И лучше, если этим займется специалист.

У соленоидов имеется такая определяющая «жизнеспособность» характеристика как «вилка» сопротивления (при 20º C). Поэтому первый тест соленоидов — это проверка их сопротивления омметром. На странице популярных в ремонте АКПП можно найти такие таблицы по соленоидам.

Причина: От времени и из-за агрессивных условий работы метал проводов стареет, сопротивление обмотки увеличивается и когда омметр показывает, что сопротивление обмотки вышло за пределы максимально допустимого, то компьютер обнаруживает такой соленоид и «требует» его замены с помощью кода ошибки.

Если соленоид-электроклапан показывает нормальное сопротивление и щелкает при подаче на него напряжения, то мастера чистят-промывают его и оставляют служить дальше.

Кроме самих соленоидов и их клемм, часто причиной неисправностей является запитывающая проводка-шлейф (справа — 105446).

Современные соленоиды-электрорегуляторы уже невозможно «на коленке» проверить с помощью омметра и «пощелкиваний». PWM соленоиды уже требуют компьютера для проверки кривой, по которой меняется давление в зависимости от подаваемого тока, а с этим и квалифицированного электрика. И уже неразумно приговаривать соленоиды к замене по одним только кодам ошибок OBD-II. Если это, конечно, не типичные для данной АКПП проблемные соленоиды, которыми являются описанные ниже соленоиды-бестселлеры.

Встречаются проблемы и с самим ЭБУ (особенно часто — № 340450 слева РАВ4 начала века)

Что будет, если вовремя не заменить выработавшие свой ресурс соленоиды?

Соленоиды закрывают или открывают канал, блокирующий сцепление фрикционов. Не так страшно, если передачи переключаются с толчками. Это даже может быть полезным как «маркер», указывающий на необходимость делать ремонт АКПП.

Хуже, если канал недозакрыт или недооткрыт, что можно сравнить с недоотжатым сцеплением в МКП. Такой недовключенный пакет сцепления начинает проскальзывать от недостатка давления и жечь фрикционы и масло. Или недостаток давления приводит к работе всухую, от которой изнашивается «железо» и втулки, которые к этому времени уже изношены и травят масло и убьют новые соленоиды тем, что будут заставлять их сразу же работать на полное сечение.

Рекордсмен по замене втулок — новейшие ZF-бестселлеры 6HP26 и 6HP19 (№ 182030 — выше справа). А после втулок вибрации всухую настолько разбивают все валы и сочленения, что восстанавливать коробку иногда уже не имеет смысла.

Это — самое неприятное и незаметное из всех многочисленных проявлений нештатной работы соленоидов. Сравнимо с тем, как переносить тяжелую ангину на ногах — вроде как работаешь, но сердце можно повредить на всю жизнь.

В чем заключается «ремонт» соленоидов:

Хорошее видео по чистке и ремонту гидроблока AW 55-50 и соленоидов появились на ю-тьюбе. Там скрыты некоторые детали, но в целом дает представление — в чем заключается ремонт чистка соленоидов.

назначение клапана в коробке передач

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Поделитесь информацией с друзьями:

Каковы симптомы неисправности электромагнитного клапана переключения передач?

Автомобили с автоматической коробкой передач сильно зависят от электромагнитных клапанов переключения передач. Это неотъемлемая часть автомобиля, обеспечивающая бесперебойную работу автомобиля. Таким образом, если какой-либо из соленоидов изнашивается, вам суждено столкнуться с нежелательными проблемами при переключении передач и могут быть залиты предупреждающими знаками на приборной панели.

Автоматическая коробка передач не будет работать в оптимальном режиме, если какой-либо из соленоидов изнашивается. Итак, как диагностировать неисправный соленоид? Каковы симптомы выхода из строя соленоида переключения ? Знание ответов на эти вопросы позволит вам заранее предотвратить любые сбои при передаче.

Мы записали некоторые общие симптомы, которые позволят вам узнать, неисправны соленоиды или нет.

Что такое соленоид переключения передач?

Соленоиды представляют собой небольшие электрогидравлические клапаны, отвечающие за управление трансмиссионными жидкостями в камере трансмиссии. В автомобиле с автоматической коробкой передач соленоиды переключения передач играют жизненно важную роль в обеспечении плавного переключения передач автомобиля.

Эти маленькие клапаны открываются, когда он получает электрические сигналы для управления жидкостями в системе трансмиссии. Сигналы поступают от коробки передач, двигателей и датчиков. Что происходит, так это позволяет трансмиссии запускаться, когда вы увеличиваете скорость своего автомобиля.

Когда процесс реакции замедляется, это когда он начинает мешать системе переключения передач автомобиля, пробуксовывая ее или терпя неудачу.

Признаки плохого переключения соленоида

Когда соленоид выходит из строя или начинает давать пропуски зажигания, вы можете получить подсказку по характеристикам вашего автомобиля. Распространенным признаком неисправного соленоида является тусклое переключение передач вашего автомобиля.

Иногда вы будете уведомлены с помощью индикаторов на приборной панели, а иногда ваш автомобиль может переходить в аварийный режим. Мы здесь, чтобы разрушить некоторые вероятные подозрения на плохой соленоид переключения передач.

Световой индикатор проверки двигателя или индикатор коробки передач

Это первое, что загорается, когда соленоид не работает должным образом. Не только проблемы с соленоидом, если автомобиль обнаружит какую-либо неисправность трансмиссии, он также должен указать вам, включив свет.

Когда горит индикатор неисправности, это означает, что автоматическая компьютерная система вашего автомобиля обнаружила неисправность в системе. Когда вы увидите, как загорается лампочка, вы должны немедленно искать решение, потому что если вы оставите его слишком долго, это, безусловно, перегреет каталитический нейтрализатор, что усугубит вашу дилемму.

В настоящее время большинство новых моделей автомобилей оснащены собственной сигнальной лампой трансмиссии, которая мигает при возникновении какой-либо проблемы с системой трансмиссии. Свет предлагает код неисправности, и если вы посмотрите на модуль трансмиссии, это может указывать на повреждение соленоида.

Декодирование модулей управления коробкой передач может быть сложной задачей, поэтому вам нужны лучшие считыватели автомобильных кодов, которые упростят задачу.

Задержка переключения передач

Как вы знаете, соленоиды являются ключом к плавному переключению передач. Так что, если сама передача не переключается должным образом? Ну, у тебя может быть заминка, с которой нужно справиться. Это в основном распознается, когда вы ускоряетесь или замедляетесь и наблюдаете внезапную тряску внутри вашего автомобиля или неустойчивое поведение в системе передач вашего автомобиля.

Заклинившая передача не переключается из нейтрального положения

Всякий раз, когда отсутствует электрический сигнал внутри соленоида, это замедляет работу соленоида переключения, поэтому переключение передач также будет ограничено вниз, что может привести к при абсурдном поведении коробки вроде как она не позволит вам переключиться с нейтрали на следующую здорово.

Жесткое переключение

Когда для переключения с одной передачи на другую приходится прикладывать большее усилие, чем обычно, это указывает на то, что один или два гидравлических клапана сталкиваются с некоторыми трудностями. Когда переключение становится слишком трудным для ваших рук, это может быть признаком возможного повреждения клапана.

Проблема с переключением на пониженную передачу

Увеличивается ли скорость вашего автомобиля, когда вы пытаетесь включить пониженную передачу? Этого не должно происходить, и если что-то подобное происходит, то это указывает на ошибку работы соленоида. Когда вы замедляете свой автомобиль, а трансмиссия не позволяет вам переключиться на более низкую передачу, у вас сломался один или несколько соленоидов.

Неравномерное переключение передач

Всякий раз, когда вы пытаетесь переключить передачу во время движения и наблюдаете пропуск передачи, это является прямым признаком повреждения соленоида. Всякий раз, когда вы пытаетесь включить определенную передачу, а трансмиссия переключает ее на другую передачу вместо той, которую вы включили, у вас серьезные проблемы.

Каждый режим передачи содержит несколько соленоидов, и если какой-либо из клапанов поврежден, то они могут привести к тому, что передача перейдет к другой сетке, а не к передаче, которую вы только что применили.

Задержки и проскальзывания передач

Всякий раз, когда вы чувствуете, что при переключении не хватает плавности, вы должны знать, что соленоид не получает достаточного электрического сигнала, что приводит к неправильному переключению передач.

Распространенным примером является проскальзывание передач во время смены, и может быть неудобно переключаться с одной передачи на другую. Время переключения передач также необходимо учитывать. Если применяемая вами смена занимает слишком много времени и имеет отсроченное перемещение, то, вероятно, гидравлические клапаны выходят из строя.

Аварийный режим

Это функция по умолчанию в большинстве автомобилей, которая не позволяет некоторые основные переключения передач, например, в большинстве случаев она не позволяет включить третью передачу.

Почему это происходит? Это происходит для защиты вашего автомобиля. Производители ввели аварийный режим, чтобы защитить производительность вашего автомобиля и сохранить трансмиссию, чтобы избежать возможных аварий.

Всякий раз, когда срабатывает аварийный режим, рекомендуется немедленно припарковать машину. Это может поставить под угрозу безопасность двигателя вашего автомобиля и вождения.

Хромой режим снижает скорость, и здесь вам не разрешат разогнать автомобиль, так как доступных переключений передач будет не так много из-за автоограничений для защиты автомобиля.

Что делать, если вы обнаружите проблемы с соленоидом?

Устранение проблем с соленоидами может быть чрезвычайно сложным для обычного водителя автомобиля, и если вы новичок, это не для вас. Требуется много сложной работы, чтобы заставить его снова работать. Итак, если вы столкнулись с какой-либо из 8 проблем, о которых мы упоминали выше, вам лучше поторопиться к профессиональному механику или в гараж, чтобы решить сложные проблемы.

Регулярные осмотры автомобиля помогут избежать проблем с коробкой передач. Позвольте наметанному глазу сделать за вас тяжелую работу и подсказать, требуется ли автомобилю ремонт соленоида или его полная замена.

Если вы хотите узнать, как заменить соленоиды или их можно восстановить с нуля, перейдите по следующей ссылке.

Сколько стоит замена соленоида переключения передач?

Это зависит от того, какая у вас модель автомобиля, а также от используемой соленоидной передачи. Диапазон может варьироваться от 100 до 700 долларов, включая все остальные необходимые компоненты (фильтры, жидкости и т. д.) и плату за обслуживание.

В целом замена одного соленоида может стоить от 50 до 150 долларов, в зависимости от вашего автомобиля. Полный пакет соленоидов переключения передач может стоить около 700 долларов. Поскольку соленоиды размещаются внутри корпуса клапана, также необходимо учитывать стоимость удаления клапана, которая может составлять от 500 до 1000 долларов.

Часто задаваемые вопросы

Где расположены соленоиды переключения передач?

Соленоиды размещены внутри гидроблока камеры трансмиссии. Чтобы добраться до соленоидов, вам, возможно, придется сначала заменить корпус клапана. В некоторых автомобилях соленоиды переключения передач видны снаружи, и гидроблок снимать не нужно.

Имеются ли в механических коробках передач соленоиды?

В большинстве автомобилей с механической коробкой передач соленоиды отсутствуют. В то время как система автоматической трансмиссии включает в себя множество соленоидов, которые помогают трансмиссионной жидкости течь равномерно, делая возможным переключение передач. Вы должны проверить коды передачи.

Какие предупреждения о неисправном соленоиде?

В этой статье мы уже обсуждали симптомы потенциальной неисправности соленоида, ознакомьтесь с 8 причинами выше. Основными предупреждениями являются, как таковые, задержка или неустойчивое переключение передач, автомобиль набирает обороты при торможении, застрявшая передача и сигнальные лампочки на приборной панели.

Какие существуют типы соленоидов?

Доступны три типа соленоидов: соленоид блокировки, соленоид коробки передач и соленоид переключения передач.

Окончательный вердикт

Независимо от того, на какой машине вы ездите, если вам не повезет, у вас могут возникнуть проблемы с коробкой передач. В основном это происходит из-за ужасных соленоидов переключения передач в клапане коробки передач.

Большинство людей полагаются на индикаторы приборной панели, чтобы сигнализировать о них, но есть много других способов определить, хороши ли соленоиды или нет. Все, что вам нужно сделать, это знать сигналы, которые машина дает вам. Так Каковы симптомы выхода из строя соленоида переключения передач ?

Вы можете отметить его характеристиками вашего автомобиля. Мы выделили потенциальные симптомы, чтобы выявить проблемные соленоиды.

В следующий раз, когда вы столкнетесь с какой-либо из проблем, упомянутых в этой статье, вам лучше обратиться к профессиональному механику, чтобы он починил ее. Не приступайте к выполнению этой задачи самостоятельно, она очень сложна и требует опытных рук для плавного повторного запуска зубчатой системы.

Симптомы электромагнитных клапанов переключения передач 🏎️ На что обратить внимание и как это исправить

Есть несколько странностей в поведении автомобиля, которых владельцы определенно боятся. Тем не менее, я ручаюсь, что ничто не кажется таким пугающим, как проблема, связанная с передачей. Например, при переключении соленоидов появляются симптомы. Ожидается, что трансмиссии прослужат столько же, если не дольше, чем сам двигатель. Однако современные усложнения сделали надежность трансмиссии главной заботой покупателей автомобилей.

Отказы трансмиссии могут иметь катастрофические последствия, оставляя вас в затруднительном положении и увеличивая непомерные затраты на ремонт. К счастью, передачи редко выходят из строя без каких-либо признаков. Как правило, они демонстрируют признаки неудачи задолго до того, как полностью сдаются. Обращая пристальное внимание на эти симптомы, вы можете предотвратить дальнейшее развитие неисправности.

Поскольку существуют различные типы трансмиссии, мы выделим одну из наиболее часто встречающихся в большинстве современных автомобилей. Многие современные автомобили оснащены автоматической коробкой передач. Фактически, некоторые производители отказались от агрегатов с двойным сцеплением в пользу автоматических коробок передач.

Как они работают
Симптомы электромагнитных клапанов переключения передач
Замена неисправного соленоида переключения передач
Часто задаваемые вопросы

Автоматическая коробка передач

в унисон. Во-первых, у вас есть сам корпус трансмиссии, который содержит ядро блока трансмиссии. Внутри корпуса находится множество комплектов пакетов фрикционов и различные планетарные передачи.

Для переключения передач в автоматической коробке передач все наборы передач должны включаться и выключаться в определенном заранее заданном порядке. Просто изменив способ привода водила планетарной передачи, можно получить 3 различных передаточных числа. Таким образом, автоматическая коробка передач имеет различные комбинации планетарных передач для передаточных чисел управляемых передач.

Вот почему в современных автомобилях автоматическая коробка передач может оставаться относительно небольшой, но иметь 10 передних передач. Для включения и выключения различных наборов передач трансмиссионная жидкость оказывает давление на пакеты фрикционов и освобождает их. Распределением трансмиссионной жидкости внутри автоматической коробки передач управляет гидроблок.

Корпус клапана представляет собой лабиринт, заполненный десятками и сотнями каналов для жидкости. Гидроблок во время работы постоянно погружен в воду и питается трансмиссионной жидкостью. Внутри корпуса клапана находятся пружины и соленоиды, которые совместно работают над повышением давления и изменением пути прохождения трансмиссионной жидкости.

Конечно, с соленоидами вам нужен вычислительный блок для их питания. Это блок управления трансмиссией или блок электрогидравлического контроллера. В некоторых коробках передач этот контроллер встроен непосредственно в корпус клапана. Просто манипулируя различными соленоидами коробки передач, автоматическая коробка передач может переключать передачи автономно.

Таким образом, вы можете представить соленоиды переключения как сердце блока трансмиссии, а гидроблоки как артерии. Если что-то пойдет не так с работой соленоида, ваша коробка передач не сможет переключаться должным образом или вообще переключаться.

Соленоид переключения передач

Соленоиды работают путем постепенного создания тока за счет сопротивления потоку напряжения. Чем больше ток, тем сильнее магнитное поле. Когда это магнитное поле достаточно сильное, оно приводит в действие поршень, который, в свою очередь, изменяет путь потока жидкости. В корпусе клапана также есть соленоиды, регулирующие давление, которые изменяют давление жидкости для различных условий.

Модуль управления трансмиссией иногда называют электрогидравлическим контроллером, поскольку соленоиды трансмиссии представляют собой гидравлические клапаны, работающие с помощью электроники. TCM должен включать и выключать различные соленоиды в нужное время для идеального переключения передач.

Таким образом, можно упростить весь процесс переключения автоматической коробки передач. Ваш основной компьютер двигателя координирует свои действия с компьютером ABS, чтобы передавать информацию о движении в блок управления коробкой передач. Эта информация включает такие факторы, как скорость автомобиля, положение дроссельной заслонки, частота вращения двигателя (об/мин) и т. д.

Затем все важные детали, необходимые для определения режима переключения передач, собираются и далее анализируются контроллером трансмиссии. Это также включает в себя требования водителя, такие как спортивный режим или ручное переключение передач. Работа контроллера трансмиссии состоит в том, чтобы превратить эту информацию в работу соленоида.

Он переключает соленоиды переключения соответственно для достижения своей цели. Когда соленоид получает сигналы переключения от контроллера трансмиссии, он задействует подпружиненные плунжеры и изменяет путь прохождения трансмиссионной жидкости. Жидкость проходит по каналам внутри корпуса клапана и течет к соответствующим пакетам сцепления и ремням.

Герметичные пакеты фрикционов, в свою очередь, включают шестерни. Спроектировав, как и когда зацепляется каждый набор планетарных передач, можно получить несколько желаемых передаточных чисел всего из нескольких наборов передач. В коробках передач с физическим рычагом переключения передач рычаг фактически управляет механическим клапаном в корпусе клапана, который также изменяет путь потока жидкости.

Симптомы неисправности соленоида

Очевидно, соленоиды трансмиссии играют огромную роль в работе трансмиссии. Недопустим отказ даже одного из соленоидов, так как это приведет к неправильному переключению передач и грубой работе трансмиссии.

Однако в большинстве случаев соленоиды редко полностью выходят из строя. Со временем соленоиды переключения начинают изнашиваться и могут не обеспечивать оптимальные возможности. Когда это происходит, время переключения плунжера может быть задержано или просто нежелательно. Поэтому переключение передач может быть не таким плавным и быстрым по сравнению с новой коробкой передач.

Соленоиды переключения Признаки № 1: плохое качество переключения

Когда соленоид коробки передач выходит из строя, вы определенно заметите влияние на качество переключения. Каждый соленоид отвечает за разные задачи, и передачи аккуратно переключаются только в том случае, если все происходит вместе. Это означает, что нет соленоида для каждой передачи, поэтому вы просто теряете именно эту передачу.

Что на самом деле происходит, когда соленоид работает неправильно, так это то, что один пакет фрикционов может не включаться или не отключаться вовремя. Этот пакет сцепления может отвечать за несколько передач в автоматической коробке передач.

Когда давление в пакете сцепления не соответствует спецификациям, это напрямую приводит к переключению передач. То, что вы почувствуете, — это задержка переключения, рывки или даже выскальзывание передач. В некоторых случаях автомобиль может вообще не переключаться на определенные передачи.

Если ваша коробка передач проскальзывает на каждой передаче, это может означать, что проблема с электромагнитным клапаном регулирования давления. В тяжелых случаях отказ этого соленоида может привести к тому, что ваша трансмиссия полностью выйдет из строя.

Как правило, эффекты ощущаются в обоих направлениях. Это означает, что это также может повлиять на понижение передачи. Коробка передач может вообще отказаться переключаться на пониженную передачу, и вы застрянете на нейтральной передаче. С учетом сказанного, соленоид, который только начинает выходить из строя, может вообще не вызывать никаких симптомов.

Соленоиды переключения передач Симптомы № 2: Индикатор «Проверьте двигатель» (и/или сигнальная лампа трансмиссии)

Если с вашим автомобилем явно что-то не так, то должен загореться индикатор «Проверить двигатель». Однако в некоторых автомобилях будет даже сигнальная лампа автоматической коробки передач. Однако на этом этапе вам обязательно следует посетить местную мастерскую, чтобы разобраться.

С учетом сказанного, если у вас есть более ранний автомобиль, особенно тот, который был построен до появления и популярности трансмиссий с приводом от сцепления, код двигателя может не определяться для неисправностей трансмиссии. Это связано с тем, что более ранние трансмиссии, как правило, были механическими, с очень небольшим количеством электрических компонентов внутри. Это означает, что аномалии передачи не отслеживаются так тщательно.

В отличие от современных автоматических коробок передач. Внутри есть больше электрических частей, а внешний блок управления коробкой передач контролирует работу коробки передач. Такие факторы, как время заполнения сцепления и давление, являются основными элементами идеального переключения передач.

Они контролируются, чтобы контроллер трансмиссии мог адаптироваться к износу пакета фрикционов. Если время наполнения не соответствует спецификации, он отметит код неисправности. В более новых автоматических трансмиссиях контроллер трансмиссии обычно встроен в корпус клапана или в блок управления двигателем.

Соленоиды переключения Признаки № 3: аварийный режим

Код ошибки коробки передач также поможет вашему техническому специалисту быстро и эффективно определить проблему. Поэтому, если ваши прерывистые переключения сопровождаются лампочкой проверки двигателя, то посещение мастерской уже давно назрело.

Также стоит отметить, что когда возникает проблема с автоматической коробкой передач, есть большая вероятность, что ваш автомобиль перейдет в режим «хромания». Когда это происходит, автоматическая коробка передач по умолчанию использует одну ведущую передачу, обычно 2 или 3, чтобы вы могли доехать до мастерской как можно дольше.

В основном это делается для предотвращения дальнейшего повреждения коробки передач. Пробуксовывающая трансмиссия легко может начать перегреваться из-за избыточного тепла, выделяемого трением пакетов фрикционов. Эта изобретательность стандартного привода стала возможной благодаря свойствам соленоидов. Соленоид может быть нормально открытым и закрытым.

Если на эти соленоиды не подается питание, поток трансмиссионной жидкости по умолчанию переходит в безопасное состояние. Жидкость оказывала давление на пакеты фрикционов, необходимые для переключения на передачу по умолчанию.

Соленоиды переключения Признаки #4: Низкая мощность, странное поведение автомобиля

Плохо работающая трансмиссия также ведет себя странно в целом. Это может сильно повлиять на управляемость вашего автомобиля. В некоторых случаях трансмиссия может чрезмерно увеличивать обороты на одной передаче, прежде чем переключиться на следующую.

Также возможно, что ваш автомобиль будет нормально переключаться на передачу, но будет постоянно выскальзывать из передачи всякий раз, когда вы включаете питание. Это признак того, что давление трансмиссионной жидкости недостаточно для удержания пакета фрикционов во включенном состоянии под нагрузкой.

Когда коробка передач переключается на передачу, она может быть очень резкой и резкой. Это будет похоже на автомобиль с механической коробкой передач, когда вы отпускаете сцепление слишком быстро. Иногда это может быть ошибочно принято за двигатель, который колеблется или борется, хотя на самом деле это неисправность трансмиссии.

Можно ли ездить с неисправным соленоидом переключения передач

Если вы столкнулись с проблемой, связанной с коробкой передач, это может быть непросто. Особенно, когда вы не знакомы с механикой автоматической коробки передач. Это может быть проблематично, особенно если ваш автомобиль остается управляемым. Это обманывает вас в чувстве безопасности.

Если вы имеете дело с проблемой, связанной с коробкой передач, лучше всего как можно скорее обратиться в мастерскую. Это делается проще, если ваш автомобиль все еще может управляться. Не пытайтесь использовать свой автомобиль для повседневных поездок на работу.

Рекомендуется, потому что проблема с трансмиссией может быстро перерасти в катастрофический сбой трансмиссии. К тому времени простая замена соленоида или даже замена трансмиссионной жидкости уже не решит вашу проблему. Из-за характера автоматической коробки передач она довольно чувствительна.

Поиск и устранение неисправностей соленоида коробки передач

Это верно, если у вас старый автомобиль без кодов ошибок, связанных с коробкой передач, которые могут появляться. Вы должны распознать признаки неисправности трансмиссии и как можно скорее обратиться в местную мастерскую. Тем не менее, старые ленточные трансмиссии с механическими клапанами могут прослужить долгое время, даже если ими пренебрегают.

Как только вы почувствуете вышеупомянутые симптомы, осторожно езжайте в мастерскую. Не нагружайте трансмиссию слишком сильно. При необходимости вы всегда можете вручную выбрать передачу, которая не скользит, и придерживаться этой передачи. Важно избегать перегрева трансмиссии при низком давлении жидкости.

Вы можете быстро проверить уровень трансмиссионной жидкости. Убедитесь, что у вас все еще достаточно трансмиссионной жидкости, и она не переполнена. Любой из них может вызвать серьезные проблемы с переключением передач. Тем не менее, на некоторых новых автомобилях производители отказались от щупа для измерения уровня трансмиссии, а некоторые даже полностью удалили трубку. В этом случае вам понадобится диагностический сканер или специальный инструмент для проверки уровня трансмиссионной жидкости.

Если у вас низкий уровень жидкости, проверьте, нет ли у вас утечки трансмиссионной жидкости. Если он тревожно низкий, возможно, вы ударили поддон трансмиссионной жидкости и вызвали его растрескивание. В этом случае вам следует прекратить движение и вызвать эвакуатор.

Что вызывает проблемы с коробкой передач

Это не требует повторения, но неудачи приходят с возрастом. Соленоиды трансмиссии находятся в сложной автономной системе, которая может быть жесткой для любой электрической системы. Соленоиды, постоянно омываемые трансмиссионной жидкостью, со временем могут забиваться посторонними частицами. Это вызывает проблемы с производительностью соленоидов, изменяя поток жидкости.

Проблема с автоматической коробкой передач заключается в том, что сам гидроблок состоит из крошечных масляных каналов. Допуски на наличие грязи или избыточной металлической стружки в масляных каналах минимальны. Сами соленоиды переключения включают небольшую фильтрующую сетку, чтобы уменьшить вероятность отказа. Несмотря на это, со временем накопление мельчайших частиц на соленоидах может вызвать проблемы с переключением передач.

Хотя и редко, вполне возможно, что соленоиды просто перестали работать. Обмотки катушек со временем могут изнашиваться, уменьшая магнитную силу. Это может быть даже внутренний обрыв цепи или короткое замыкание внутри соленоида, вызывающее сбой.

Причины выхода из строя гидроблока

Стоит отметить, что проблемы с трансмиссией могут начать проявляться в тот момент, когда вы замените жидкость в автоматической трансмиссии. Это может произойти по таким причинам, как неправильный уровень жидкости, несовместимая жидкость или просто заливка грязной трансмиссионной жидкости. После замены обязательно проверьте уровень жидкости самостоятельно.

Для более новых трансмиссий может потребоваться прокачка после ремонта трансмиссии или замены жидкостей. Обычно это достигается с помощью системы диагностики. Это необходимо, потому что воздух внутри системы гидравлических клапанов может фактически блокировать систему. Однако в автоматических коробках передач есть вентиляционное отверстие, которое облегчает процессы самопрокачки.

Кроме того, это может быть не совсем очевидно, но загрязнение жидкости также может быть огромной проблемой. Большинство людей думают, что это не будет проблемой, если вы следите за своими трансмиссионными жидкостями. Однако в некоторых трансмиссиях в радиатор охлаждающей жидкости встроен охладитель трансмиссионной жидкости.

Таким образом, когда этот охладитель трансмиссионной жидкости начинает протекать, охлаждающая жидкость может быстро попасть внутрь трансмиссии и начать циркулировать. Как вы понимаете, трансмиссионная жидкость перестает быть эффективной после загрязнения охлаждающей жидкостью. При этом трансмиссионная жидкость приобретает молочный цвет.

Проверка соленоида переключения передач

Проблема с проблемами, связанными с коробкой передач, заключается в том, что система работает как единое целое, и если с ней возникает проблема, ее трудно точно определить. Процесс можно упростить, если это современная АКПП с кодами ошибок, по которым можно определить неисправность.

Однако всегда полезно начинать с самого простого вопроса. Трансмиссионная жидкость стоит за основной работой любой автоматической коробки передач. Поэтому всегда сначала проверяйте трансмиссионную жидкость. Тем не менее, проверить жидкости самостоятельно может быть невозможно. Как упоминалось ранее, вам может понадобиться специальный щуп, который можно купить в Интернете, или сканер.

Если возможно, слейте свою собственную трансмиссионную жидкость, чтобы иметь представление о состоянии вашей трансмиссии. Вы также можете использовать бумажное полотенце, чтобы проверить состояние жидкости, чтобы сравнить его с другими примерами в Интернете. На нем не должно быть слишком много металлической стружки, которая может свидетельствовать о внутреннем повреждении трансмиссии.

Если с трансмиссионной жидкостью все в порядке, в большинстве случаев для проведения углубленной диагностики требуется диагностический сканер. Однако в более ранних автоматических коробках передач вы можете найти информацию о проводке в Интернете и попытаться диагностировать срабатывание соленоида, напрямую подав на него некоторое напряжение.

Как проверить соленоиды переключения передач

В противном случае для удаленной активации соленоидов можно использовать диагностические сканеры. Нормально работающий соленоид должен издавать слышимый щелчок. Это может исключить тот факт, что у вас может быть неисправный соленоид, хотя в новых автомобилях это должно вызвать код неисправности.

Если соленоиды работают нормально, то для дальнейшей диагностики необходимо снять гидроблок. Снятие гидроблока может многое рассказать о вашей трансмиссии. Некоторые, возможно, предпочтут оставить эту работу для мастерской. Это немного сложнее, чем замена трансмиссионной жидкости.

Вообще проблем с АКПП относительно немного. Если вы начинаете испытывать проблемы с переключением передач на раннем этапе владения автомобилем, вам следует подозревать, что это повторяющаяся проблема с самой автоматической коробкой передач. Вы можете найти эту информацию в Интернете, просто поищите похожие жалобы от других владельцев.

Это может быть конструктивный недостаток, из-за которого сам производитель отозвал сервисное обслуживание. Однако в некоторых случаях проблема может быть настолько распространена, что вы можете найти ее в Интернете. Подобный случай можно наблюдать у Volkswagen и их 7-ступенчатой коробки передач DSG. Сухое сцепление внутри выходило из строя так часто, что Volkswagen был вынужден признать наличие ошибки в конструкции трансмиссии.

Замена соленоида

К счастью, если вы сузили область неисправности до соленоида коробки передач, работа по его замене не так уж сложна. Вы должны убедиться, что у вас есть соответствующие запасные части и инструменты, прежде чем приступить к работе. Диагностический сканер обычно не является обязательным при замене соленоида переключения передач. Для этого вам понадобится домкрат и домкрат.

Руководство по ремонту будет здесь большим подспорьем. Он предоставит информацию о моменте затяжки, конкретных необходимых шагах, емкости наполнения и т. д. С учетом сказанного, даже без документации это не должно быть слишком сложно сделать самостоятельно.

Прежде чем приступить к работе, убедитесь, что у вас есть поддон для слива. Вы также должны подготовить полотенца, так как они могут сильно испачкаться. Вы также захотите заменить трансмиссионную жидкость и фильтр, находясь внутри корпуса клапана. Запасной день, чтобы выполнить работу, а также. Если вы готовы, поднимите машину и подготовьте сливной поддон.

Первый шаг — слить трансмиссионную жидкость. Вы должны иметь возможность найти руководство по этому вопросу для вашей конкретной модели автомобиля в Интернете. Обычно все, что вам нужно сделать, это снять сливную гайку с поддона трансмиссионной жидкости. Некоторые автомобили (особенно модели Mercedes-Benz) могут иметь переливную трубу, которую вам нужно высунуть, чтобы полностью слить жидкость.

Как заменить соленоиды переключения передач

После полного слива жидкости необходимо снять поддон трансмиссионной жидкости. В зависимости от модели автомобиля это может быть как простым, так и относительно сложным. В некоторых автомобилях очень ограничен доступ к некоторым винтам, крепящим поддон к картеру трансмиссии.

Вы найдете фильтр трансмиссионной жидкости. Снимите фильтр, чтобы получить доступ к корпусу клапана. Перед тем, как с энтузиазмом снять корпус клапана, отсоедините внешний электрический разъем главной коробки передач. Убедитесь, что вы также сняли рычаг селектора, записав положение.

Корпус клапана крепится несколькими болтами, обычно одинаковой длины и, возможно, с цветовой маркировкой. Снимите эти винты и осторожно опустите корпус клапана. Это будет довольно тяжело.

Убедитесь, что работа с корпусом клапана выполняется в чистом и стерильном месте. Наденьте пару чистых безворсовых перчаток при снятии соленоидов трансмиссии. Пока вы заменяете неисправный соленоид, имеет смысл снять другие соленоиды для очистки. Просто промойте их в чистой трансмиссионной жидкости.

В общем, это не слишком сложная работа. Убедитесь, что у вас правильный соленоид, обычно он также имеет цветовую маркировку. Будьте внимательны и избегайте загрязнения корпуса клапана, это сложная деталь. Если вы технически компетентны, эта работа вполне достижима в вашем собственном сарае с помощью только основных ручных инструментов.

Часто задаваемые вопросы о симптомах соленоидов переключения передач

Если вам все еще интересно узнать больше о симптомах соленоидов переключения передач, возможно, вам помогут наши часто задаваемые вопросы…

Что делает соленоид переключения передач

Соленоид переключения передач в основном состоит из катушки провода. В середине этой катушки находится подвижный поршень (он же якорь). Когда ваш автомобиль готов к переключению передач, блок управления трансмиссией (по сути, компьютер, запрограммированный на автоматизацию переключения передач в автоматической коробке передач) передает сигнал на соленоид переключения передач. Этот электрический вход подает питание и индуцирует ток внутри соленоида переключения передач. По мере того, как электрический ток медленно нарастает, обматывая эту катушку провода, генерируется электромагнитное поле. Это, таким образом, перемещает вышеупомянутый плунжер, который может направлять поток трансмиссионной жидкости. Эта гидравлическая жидкость важна, так как давление, которое циркулирует через корпус клапана и пакеты сцепления, приводит в действие трансмиссию для изменения передаточных чисел.

Как узнать, неисправен ли соленоид блокировки переключения передач

Контрольные признаки неисправного соленоида блокировки переключения передач иногда можно принять за симптомы неисправных соленоидов переключения передач. Среди них неисправный соленоид блокировки переключения передач может вызвать появление набора сигнальных ламп. Это может включать индикатор проверки двигателя, или же некоторые автомобили могут отображать сообщение об ошибке PARK SHIFT SOLENOID на приборной панели. В противном случае вы заметите несколько других симптомов, например, проблемы с переключением передач. Или ваш автомобиль может вообще не завестись или, наоборот, все равно завестись, но для этого может потребоваться некоторое время. Кроме того, вы заметите проблемы с управляемостью, такие как невозможность плавного ускорения. Хуже того, тормоза вашего автомобиля могут не реагировать, что может быть очень опасно, когда вы находитесь в движении.

Сколько стоит электромагнитный клапан переключения передач

Если в вашем автомобиле наблюдаются какие-либо симптомы соленоида переключения передач, целесообразно заменить его как можно скорее. В противном случае это вызовет серьезные проблемы с управляемостью, безопасностью и производительностью вашего автомобиля. Если выйдет из строя только один соленоид переключения, его замена не будет стоить вам слишком дорого. В среднем вы ищете где-то от 100 до 350 долларов, включая запчасти и работу. Однако эти расходы могут быстро возрасти, если вам нужно заменить несколько соленоидов переключения передач. Их полная замена может стоить от 400 до 700 долларов. Тем не менее, это лучше, чем полное игнорирование симптомов переключения соленоидов. В противном случае вам, возможно, придется заменить весь гидроблок, что на некоторых автомобилях может стоить более 1000 долларов.

Плохой соленоид переключения выдаст код A

Да, неисправный соленоид переключения выдаст диагностический код неисправности (DTC). Он будет известен вам как индикатор проверки двигателя или сигнализатор коробки передач, в зависимости от вашего автомобиля. Затем вы можете взять диагностический сканер для сканирования этих кодов ошибок, что значительно упрощает диагностику симптомов соленоидов переключения передач. Некоторые из этих кодов OBD, связанных с электромагнитным клапаном переключения передач, включают P0750, P0752, P0753, P0754, P0755, P0756, P0757, P0758, P0759, P0760, P0761, P0762, P0763, P0764, P0765, P0766, P0767, P0768, P0769. , P0770, P0771, P0772, P0773 и P0774. Все эти диагностические коды OBDII соответствуют функциям и проблемам каждого соленоида переключения передач в вашем автомобиле. Это должно облегчить определение того, какой из них неисправен.

Где находится соленоид переключения передач

Вы можете найти соленоиды переключения передач, расположенные внутри корпуса клапана вашей трансмиссии. Из-за этого диагностика и устранение неисправностей электромагнитных клапанов переключения передач может быть довольно сложной задачей. Во многих случаях либо вам, либо механику придется разобрать корпус клапана, чтобы добраться до соленоидов переключения. Это легко увеличит затраты на оплату труда, если вы выберете профессиональный ремонт, так как для доступа к соленоидам переключения может потребоваться некоторое время. Однако это касается не каждого автомобиля. В зависимости от марки и модели вашего автомобиля соленоиды переключения передач можно найти, не снимая гидроблок. Часто их можно найти на корпусе гидроблока или вокруг него.

Одобренные инструменты

Эти инструменты были протестированы нашей командой и идеально подходят для ремонта вашего автомобиля дома.

Diagnostic OBD — Читать/сброс
Диагностика OBD — Pro
Socket Set
TORCH
MULTIMER
БАЙТКА. Домкрат
Утечка масла
Соединительные тросы

Метки: Объявление/автоматическая/автоматическая коробка передач/диагностика/диагностика/сделай сам/электрика/электроника/исправить/Коробка передач/шестерни/производительность/проблемы/ремонт/замена/переключение передач/соленоид/решения/симптомы/трансмиссия/устранение неполадок

8 Признаки неисправного соленоида переключения передач и стоимость замены

Знаете ли вы, что такое соленоид переключения передач? Если вы не знаете, вам не о чем беспокоиться. Ты не одинок. Многие люди никогда не слышали о соленоиде переключения передач, не говоря уже о том, чтобы знать, что он делает. Соленоид переключения передач — это небольшой компонент в трансмиссии вашего автомобиля, который помогает контролировать процесс переключения передач.

Если что-то пойдет не так, это может вызвать всевозможные проблемы с коробкой передач вашего автомобиля. В этом сообщении в блоге будут обсуждаться симптомы неисправного соленоида переключения передач и способы его устранения.

Содержание

Электромагнитный клапан переключения передач — важная часть трансмиссии? Как это работает?

Соленоид переключения передач является жизненно важным компонентом автоматической коробки передач, регулирующим поток жидкости и давление в различных муфтах коробки передач. Соленоид переключения передач управляется электрическими сигналами от блока управления двигателем или блока управления коробкой передач. Если какая-либо часть системы выйдет из строя, это может вызвать серьезные проблемы с переключением передач.

Когда соленоид переключения передач выходит из строя, это может вызвать всевозможные проблемы с коробкой передач вашего автомобиля. Наиболее распространенным признаком неисправности соленоида переключения передач является проскальзывание трансмиссии автомобиля. Важно отметить, что в механической коробке передач нет блока управления коробкой передач или соленоида.

Существует несколько различных типов соленоидов переключения передач, каждый из которых предназначен для конкретной коробки передач. Наиболее распространенным типом является соленоид гидравлического переключения, который использует гидравлическую жидкость для управления движением передач. Другие типы соленоидов переключения включают пневматические и электрические соленоиды переключения передач.

При запуске двигателя соленоид переключения передач активируется, и трансмиссионная жидкость поступает в коробку передач. Затем коробка передач переключается на соответствующую передачу в зависимости от частоты вращения двигателя. При необходимости соленоид переключения передач также можно использовать для ручного управления автоматической коробкой передач.

Если электромагнитный клапан переключения передач выходит из строя, это может привести к тому, что коробка передач застрянет на определенной передаче. Это может быть очень опасно, так как автомобиль может не затормозить или остановиться, когда это необходимо. Поэтому важно регулярно проверять соленоид переключения передач и заменять его, если он выходит из строя.

Где находится соленоид переключения передач?

Электромагнитный клапан переключения передач расположен в корпусе клапана коробки передач. Это маленькая черная коробочка с двумя проводами, ведущими к ней. Это небольшое цилиндрическое устройство, которое управляет переключением передач в трансмиссии.

Электромагнитный клапан переключения передач активируется электрическим сигналом от компьютера автомобиля и использует гидравлическое давление для включения или выключения передач в трансмиссии. Если соленоид переключения не работает должным образом, у автомобиля могут возникнуть проблемы с переключением передач или он может вообще не переключаться на определенные передачи.

8 Знаки плохих соленоидов сдвига передачи

Вот восемь признаков того, что ваш соленоид переключения передач может быть плохо:

Проверьте светильник двигателя
Предупреждение о трансмиссии
9005 До 66666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666.
3. Пропущенные передачи
4. Проблемы с включением передач
5. Задержка переключения на повышенную или пониженную передачу
6. Заедание на нейтральной передаче
7. Шумы в трансмиссии
Рассмотрим эти симптомы более подробно:
твоя машина. Плохой соленоид переключения передач — одна из многих причин, по которым может загореться индикатор проверки двигателя.
Если горит индикатор проверки двигателя, это означает, что проблема в системе контроля выбросов автомобиля. Это может быть вызвано несколькими причинами, в том числе неисправным соленоидом переключения передач.
Если вы заметили, что загорелась лампочка проверки двигателя, важно отвезти машину к механику и проверить ее. Чем раньше вы это сделаете, тем лучше, так как проблема с системой контроля выбросов может привести к серьезному повреждению двигателя, если ее не устранить.
2. Сигнальная лампа коробки передач:
Еще одним признаком того, что с вашим автомобилем что-то не так, является сигнальная лампа коробки передач. Этот свет выглядит как шестеренка с восклицательным знаком посередине. Если этот индикатор загорается, это означает, что есть проблема с трансмиссией. Это может быть что-то столь же простое, как низкий уровень жидкости, или что-то более серьезное, например, плохой соленоид переключения передач.
Если вы видите сигнальную лампу коробки передач на приборной панели, это означает, что с вашей коробкой передач возникла проблема. Вы должны как можно скорее доставить свой автомобиль к механику, чтобы диагностировать и устранить проблему. Игнорирование сигнальной лампы может привести к более серьезным проблемам с вашей коробкой передач и даже к ее полному выходу из строя.
3. Несвоевременное переключение передач:
Одним из наиболее распространенных признаков неисправности электромагнитного клапана переключения передач является несвоевременное переключение передач. Если вы заметили, что в вашем автомобиле возникают проблемы с переключением передач или если вам кажется, что переключение передач занимает больше времени, чем обычно, это может быть признаком проблемы с соленоидом переключения передач.
В некоторых случаях вы даже можете заметить, что ваша машина переключает передачи сама по себе, и вам не нужно ничего делать. В некоторых случаях вы можете даже столкнуться с проскальзыванием передач, когда ваш автомобиль, кажется, застрял на одной передаче и не переключается на другую.
4. Пропущенные передачи:
Другим признаком неисправности соленоида переключения является пропуск передач. Это может произойти, когда автомобиль пытается переключиться на более высокую передачу, но соленоид переключения не работает должным образом, поэтому он пропускает эту передачу и переходит на следующую.
Например, если вы едете на третьей передаче и пытаетесь переключиться на четвертую, но вместо этого автомобиль переключается на пятую, это указывает на то, что соленоид переключения передач не работает должным образом.
Переключение передач может быть опасным, так как это может привести к потере мощности и скорости автомобиля, что может быть особенно опасно при движении по шоссе.
5. Проблемы с включением передач:
Другим признаком неисправности электромагнитного клапана переключения передач являются трудности с включением передач. Это может произойти, когда соленоид переключения не позволяет трансмиссии должным образом зацепиться с передачей.
Например, если вы пытаетесь включить передачу, но она не включает передачу, или если вы пытаетесь включить заднюю передачу, но машина не реагирует, это может быть признак проблемы с соленоидом переключения передач.
Проблемы с включением передач могут раздражать и мешать вождению автомобиля. Если у вас возникают трудности с включением передач, важно отвезти машину к механику.
6. Задержка переключения на повышенную или пониженную передачу:
Очень распространенным признаком неисправности соленоида переключения передач является задержка при переключении на более высокую или более низкую передачу. Это может произойти, когда соленоид переключения не позволяет трансмиссии должным образом зацепиться с передачей.
Если вы пытаетесь включить двигатель, но для включения передачи требуется несколько секунд, это может быть признаком проблемы с электромагнитным клапаном переключения передач.
Неисправный соленоид переключения передач также может привести к выскальзыванию автомобиля из передачи во время движения. Это может быть опасной проблемой, потому что это может произойти в любое время и привести к потере контроля над автомобилем.
7. Заедание на нейтральной передаче:
Одним из наиболее распространенных признаков неисправности соленоида переключения передач является застревание на нейтральной передаче. Это приведет к тому, что автомобиль не будет двигаться, когда вы попытаетесь переключить передачу, и это может быть очень неприятно.
Тем временем вы можете кое-что сделать, чтобы решить проблему. Во-первых, убедитесь, что ваш автомобиль находится в парке и что стояночный тормоз включен. Вы также можете попробовать переключать передачи вручную с помощью рычага переключения передач на колонке.
8. Шумы от коробки передач:
Если вы заметили какие-либо странные звуки, исходящие от вашей коробки передач, это может быть признаком проблемы с электромагнитным клапаном переключения передач. Когда автомобиль находится на передаче, вы можете услышать скрежет, щелчки или скулящие звуки. Эти шумы могут указывать на то, что соленоид переключения передач не работает должным образом и нуждается в ремонте или замене.
Если вы заметили какие-либо странные звуки, исходящие от вашей коробки передач, важно отвезти машину к механику, чтобы он мог диагностировать и устранить проблему.

Что вызывает неисправность соленоида переключения передач?
Несколько причин могут привести к выходу из строя соленоида переключения передач.
Грязная трансмиссионная жидкость
Ссказывание трансмиссии
Неисправная электромагнитная проводка
Wear & Tear
Дайте нам объяснить эти причины.
Одной из наиболее распространенных причин неисправности соленоида переключения передач является грязная трансмиссионная жидкость. Трансмиссионная жидкость со временем может загрязняться, и если ее не менять, это может привести к выходу из строя соленоида переключения передач.
Когда трансмиссионная жидкость становится слишком грязной, это может привести к тому, что соленоид переключения передач застрянет в одном положении, что не позволит трансмиссии правильно переключать передачи. Также важно отметить, что крайне важно регулярно менять трансмиссионную жидкость, если в вашем автомобиле установлена автоматическая коробка передач.
2. Проскальзывание коробки передач:
Другой распространенной причиной неисправности соленоида переключения передач является пробуксовка коробки передач. Это может произойти из-за неправильного включения сцепления или низкого уровня трансмиссионной жидкости.
Пробуксовка коробки передач может привести к выходу из строя соленоида переключения передач, поскольку он не может удерживать автомобиль на одной передаче. Когда коробка передач проскальзывает, это приводит к тому, что автомобиль дергается или кренится, когда вы пытаетесь переключить передачу. Если ваш автомобиль буксует, важно отвезти его к механику, чтобы он мог диагностировать и устранить проблему.
3. Неисправная проводка соленоида:
Со временем провода, которые соединяются с соленоидом переключения, могут изнашиваться или повреждаться. Если провода не работают должным образом, они не смогут отправить правильный сигнал на соленоид переключения передач, и он не сможет правильно переключать передачи. Если вы заметили, что провода повреждены, важно заменить их как можно скорее.
4. Износ
Маловероятно, что сам соленоид подвергается износу. Но износ связанных компонентов может оказать неблагоприятное воздействие на соленоид переключения передач.
Например, может изнашиваться корпус клапана, управляющего движением трансмиссионной жидкости. Это приведет к меньшему гидравлическому давлению на соленоид переключения передач, и в конечном итоге он выйдет из строя.
Стоимость замены соленоида коробки передач
В целом стоимость замены соленоида коробки передач может варьироваться от 250 до 400 долларов. Однако это число может меняться в зависимости от конкретной ситуации.
Стоимость замены соленоида коробки передач зависит от типа автомобиля и серьезности проблемы. Например, если у вас есть неисправный соленоид, из-за которого ваша трансмиссия проскальзывает, его ремонт, вероятно, будет дороже, чем если проблема связана с электрическим компонентом.
Кроме того, стоимость рабочей силы также будет варьироваться в зависимости от механика, к которому вы обратитесь. Некоторые механики могут брать больше, чем другие, поэтому важно получить несколько оценок, прежде чем решить, в какую ремонтную мастерскую обратиться.
Заключение
Если у вас возникли проблемы с коробкой передач, важно устранить их как можно скорее. Замена соленоида трансмиссии — относительно недорогой способ сделать это, и он может избавить вас от необходимости замены всей трансмиссии в будущем.
Если вы подозреваете, что у вас неисправен соленоид переключения передач, обязательно отвезите машину к механику, чтобы он смог диагностировать и устранить проблему.
Часто задаваемые вопросы
Каковы диагностические коды неисправности электромагнитного клапана переключения передач?
Существует несколько различных диагностических кодов неисправностей, которые могут указывать на проблему с электромагнитным клапаном переключения передач, модулем управления коробкой передач и системой трансмиссии автомобиля в целом. Некоторые из наиболее распространенных кодов включают P0750 (электрический соленоид переключения передач A), P0759.– Соленоид переключения передач B (перемежающаяся неисправность) и P0764 (соленоид переключения передач C – перемежающаяся неисправность).
Можно ли заменить соленоид управления коробкой передач самостоятельно?
Замена соленоида управления коробкой передач может оказаться сложной задачей. Часто рекомендуется поручить замену профессионалу.
Если вы чувствуете себя смелым и решили сделать это самостоятельно, есть несколько вещей, которые вы должны знать, прежде чем начать.
Первый шаг — найти соленоид. Обычно он находится рядом с трансмиссией. Как только вы его нашли, вам нужно будет удалить болты, которые удерживают его на месте.
Будьте очень осторожны, чтобы не повредить соленоид при откручивании болтов. После того, как болты будут удалены, вы можете вытащить соленоид и заменить его новым.
Убедитесь, что вы не перетянули болты при установке нового соленоида на место. Это может повредить соленоид и привести к его неисправности.
С новым соленоидом все должно быть в порядке. Обязательно перепроверьте все, прежде чем снова собрать коробку передач и завести автомобиль.
Могут ли неисправные соленоиды переключения передач привести ваш автомобиль в аварийный режим?
Одной из потенциальных проблем, которые могут возникнуть с трансмиссией автомобиля, являются неисправные соленоиды трансмиссии. Если они испортятся, это может привести к тому, что автомобиль перейдет в аварийный режим, что означает, что он сможет двигаться только на первой или второй передаче.

Клапан тсс акпп что это

Устройство и принцип работы соленоидов АКПП

Виды соленоидов

Типы соленоидов в современных коробках

О неисправностях соленоидов АКПП и их ремонте

Соленоид АКПП

Устройство соленоидов АКПП

Виды соленоидов

Неисправности и ремонт/замена соленоидов АКПП

Устройство и принцип работы соленоидов АКПП

Для чего нужны соленоиды в АКПП

Где находятся соленоиды

Типы соленоидов

Основные неисправности соленоидов АКПП их ремонт

Как проверить и заменить соленоиды

Виды соленоидов

Типы соленоидов в современных коробках

Типичные проблемы

О неисправностях соленоидов АКПП и их ремонте

Видео

Соленоиды АКПП. Что это? Описание Классификация, Проблемы, Болезни.

Типичные проблемы соленоидов. Срок службы

Как самому купить и заменить соленоиды? Вообще — поможет это?

Что будет, если вовремя не заменить выработавшие свой ресурс соленоиды?

В чем заключается «ремонт» соленоидов:

назначение клапана в коробке передач

Зачем они нужны?

Что собой представляет подобный клапан?

В чем принцип действия?

Разновидности клапанов

Типы клапанов на сегодня

Как распознать поломку?

Возможные причины выхода из строя клапанов

Характер езды

Чем чревато?

Что это значит?

Итоги

Каковы симптомы неисправности электромагнитного клапана переключения передач?

Что такое соленоид переключения передач?

Признаки плохого переключения соленоида

Что делать, если вы обнаружите проблемы с соленоидом?

Сколько стоит замена соленоида переключения передач?

Часто задаваемые вопросы

Окончательный вердикт

Симптомы электромагнитных клапанов переключения передач 🏎️ На что обратить внимание и как это исправить

Автоматическая коробка передач

Соленоид переключения передач

Симптомы неисправности соленоида

Соленоиды переключения Признаки № 1: плохое качество переключения

Соленоиды переключения передач Симптомы № 2: Индикатор «Проверьте двигатель» (и/или сигнальная лампа трансмиссии)

Соленоиды переключения Признаки № 3: аварийный режим

Соленоиды переключения Признаки #4: Низкая мощность, странное поведение автомобиля

Можно ли ездить с неисправным соленоидом переключения передач

Поиск и устранение неисправностей соленоида коробки передач

Что вызывает проблемы с коробкой передач

Причины выхода из строя гидроблока

Проверка соленоида переключения передач

Как проверить соленоиды переключения передач

Замена соленоида

Как заменить соленоиды переключения передач

Часто задаваемые вопросы о симптомах соленоидов переключения передач

Что делает соленоид переключения передач

Как узнать, неисправен ли соленоид блокировки переключения передач

Сколько стоит электромагнитный клапан переключения передач

Плохой соленоид переключения выдаст код A

Где находится соленоид переключения передач

Одобренные инструменты

8 Признаки неисправного соленоида переключения передач и стоимость замены

alexxlab

Добавить комментарий Отменить ответ

Рубрики
