Трансформаторы силовые трехфазные масляные (6-10) кВ (ТМГ)
ООО «ЭлектроЖизнь» предлагает Вам электротехническое оборудование — масляные трансформаторы мощностью 25-2500 кВА.
Прайс-лист предоставляем по запросу на электронную почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Назначение
Трансформаторы серии ТМГ-25-2500/6-10 классов напряжения до 10 кВ включительно силовые трехфазные понижающие с естественным масляным охлаждением, с переключением ответвлений обмоток без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.
Трансформаторы предназначены для эксплуатации в районах с умеренным климатом при:
— невзрывоопасной, не содержащей токопроводящей пыли окружающей среде;
— высоте установки над уровнем моря не более 1000 м.
Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.
Режим работы — длительный. Температура окружающего воздуха для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение У) — от минус 45 С до плюс 40 С.
Технические данные
Значения номинальной мощности, номинальных напряжений на всех ответвлениях, номинальных токов, напряжения короткого замыкания, тока холостого хода, потерь холостого хода и короткого замыкания, а также схема и группа соединения обмоток, другие технические данные указаны в паспорте трансформатора. Первый знак в обозначении схемы и группы соединения обмоток относится к обмотке ВН.
Общий вид, габаритные и установочные размеры трансформатора приведены на рисунках и в таблицах. Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформатор снабжен переключателем ответвлений обмоток ВН, позволяющим регулировать напряжение в пределах ± 5% ступенями по 2,5%.
Эксплуатация трансформатора
Допустимые нагрузки и аварийные перегрузки по ГОСТ 14209
При эксплуатации трансформатора необходимо учитывать также местные инструкции, учитывающие специфику конкретного объекта, климатической зоны, характер потребителей и другие факторы. Перед переключением напряжения отключить трансформатор от сети со стороны как высшего, так и низшего напряжения.
Переключение возбужденного трансформатора не допускается!
Для очистки контактной системы переключателя от окиси и шлама при каждом переключении производить прокручивание переключателя до 3-5 циклов в одну и другую стороны.
Трансформатор ТМГ, мощностью 25…40 кВА
Трансформаторы силовые трехфазные двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуумом. Температурные изменения объема масла компенсируются изменением объема гофрированных стенок бака за счет их пластичной деформации.
Преимуществом герметичтых трансформаторов является то, что масло не имеет непосредсвенного контакта с атмосферой, исключая попадание влаги из окружающей среды. Современная технология нарезки металла и сборки элементов обеспечивает малые потери холостого хода и приводит к снижению уровня шума.
|
1. Патрубок для доливки масла 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Предохранительный клапан |
Трансформатор ТМГ, мощностью 63 кВА
|
1. Патрубок для доливки масла 2. Ввод ВН 3. 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Предохранительный клапан |
ТермометрТрансформатор ТМГ, мощностью 100…630 кВА
|
1. Патрубок для доливки масла 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя ) |
Трансформатор ТМГ, мощностью 1000…2500 кВА
|
1. 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Мановакуумметр |
Патрубок для доливки маслаТрёхфазный трансформатор: особенности и конструкция
Содержание
- 1 Благодарности
- 2 Определения
- 3 Строение
- 3.1 Краткое описание работы однофазного трансформатора
- 3.2 Конструкция трехфазного трансформатора
- 3.3 Сердечники
- 3.4 Обмотка
- 4 Виды намотки
Трехфазный трансформатор – трансформатор, предназначенный целям гальванической развязки цепей трех фаз с одновременным изменением амплитуды напряжения. Три фазы, это общеизвестно, ввел Доливо-Добровольский, но патент на изобретение получить не смог, потому что опережен на годы Николой Теслой.
Благодарности
Вспомним замечательного автора СССР довоенных времен – Холуянова Федора Ивановича. Упрощенный рассказ приятнее слуху неподготовленного читателя, нежели лучший современный очерк о трехфазных трансформаторах.
Определения
Силовой трехфазный трансформатор средней мощности – не более 33,3 МВА с полным сопротивлением короткого замыкания не выше 25 – 0,3N/W%. N – номинальная мощность трансформатора (МВА), W – число стержней сердечника.
Большой силовой трехфазный трансформатор – мощность до 100 МВА, импедансом выше, определенного формулой, указанной для предыдущего класса изделий.
Распределительный трехфазный трансформатор – понижающий, мощностью до 2,5 МВА, с раздельными обмотками и охлаждением типа ON.
Строение
Авторы предлагают начинать рассмотрение трехфазного трансформатора с упрощения. Предполагается, читатели знакомы с цепями 220 вольт. Знают, как работает трансформатор.
Краткое описание работы однофазного трансформатора
Начать нужно с простой вещи: катушка индуктивности вокруг себя создает вихревое магнитное поле.
Тянется вдоль оси, выходит наружу на северном полюсе. На рисунке показаны два витка проволоки. Ток идет с плюса на минус, направление линий напряженности магнитного поля определяется правилом «буравчика». Траектория загибается, в результате соседний виток (целый соленоид) охватывается некачественно.
Требуется по мере возможности полнее передать магнитный поток, обеспечивая гальваническую развязку (по току). При трансформации легко варьируется выходное напряжение. Используется при передаче электроэнергии потребителям.
Окончательно транспортировать поле вторичной обмотку способен сердечник из ферромагнитного сплава. Внутри материала напряженность магнитной индукции многократно возрастает. Обеспечивается плотное потокосцепление, ЭДС, наведенная на выходе, обретает громадную величину. Сердечник линии напряженности поля пронизывают вдоль оси. Получается описанный выше эффект.
Конструкция трехфазного трансформатора
Проще рассмотреть трехфазный трансформатор, представив тремя однофазными.
Скрин показывает образчик стержневого типа. Подобно «броневому» (название принадлежит авторам) означает: обмотки надеты на стержни. Объединяются, замыкая линии магнитного поля ярмами. Слово стержень не предполагает наличия круглого сечения. Вероятно, присутствовало прежде, современными трансформаторами практикуются иные форы.
Сердечник изготавливается шихтованным, по определению не круглый. Сложно технологически. Трансформатор, снабженный круглым сердечником, круглый? Да, виток, охватывающий квадрат, по площади уступает круглому, аналогичной длины жилы. Очевидный факт, коэффициент использования материалов современного трансформатора чужд совершенству. Сердечник прямоугольный, ярма, легче компоновать пластинки шихты.
Трехфазный трансформатор рекомендуется представить тремя стержневыми, составленными бок к боку с образованием единого центрального не используемого стержня.
Поскольку фазы сдвинуты равномерно на угол 120 градусов друг относительно друга, геометрическая сумма векторов будет равна нулю.
Если составить сердечники однофазных трансформаторов, магнитный поток по центральной части не пойдет. Выступает базисом работа цепей с изолированной нейтралью. Средний стержень не несет магнитного потока, следовательно, может быть выкинут из конструкции. Оставшаяся часть компонуется так:
- Катушки располагаются на параллельных стержнях.
- Первичная, вторичная обмотки фаз лежат на едином стержне.
- Сердечник замкнут ярмами.
- Согласно симметричности фаз различают две конструкции:
- Вид сверху – равносторонний треугольник. Симметричность фаз.
- Вид сверху – единая линия. Асимметричность фаз.
Симметричность фаз означает: входы равноправны. Если стержни выстроены в ряд, расстояние вдоль ярма меж крайними больше, нежели меж двумя другими парами. Магнитный поток станет смещаться по фазе, сигнал будет искажен. Сопротивление сердечника асимметрично для поля. Вызывает неравенство токов в холостом режиме. Эффект усиливается некачественной сборкой, плохой насыщенностью железа ярма.
Броневые трехфазные трансформаторы фактически поставленные друг на друга, охваченные единым сердечником однофазные. Асимметрия фаз отсутствует, первичная, вторичная обмотки лежат на одном стержне. Поскольку на центральных ярмах поток удваивается, сечение сердечника области должно сообразно увеличиваться.
Обмотка первичная разделена пополам, охватывает вторичную с обеих сторон, как показано рисунком (первичная – I, вторичная – II). У броневых трансформаторов одно неоспоримое преимущество – малые токи холостого хода. Считается, обусловлено коротким ходом напряженности поля внутри сердечника. Недостатков целых три:
- Больший вес при прежнем передаточном коэффициенте, аналогичной мощности.
- Обмотки сложно ремонтировать, поскольку со всех сторон окружены броней.
- Условия охлаждения хуже, хотя номинально объем больше. Сердечник нагревается, работая, перемагничиванием, сравнительно малыми вихревыми токами.
Сердечники
Шихтованные сердечники набираются листами стали.
Меньше толщина пластин, ниже будут потери на вихревые токи, сборка более кропотливая. Слои разделяются лаковым покрытием для взаимной изоляции. Препятствуя возникновению вихревых токов. Требования, предъявляемые к стали, достаточно типичные:
- Большое значение магнитной проницаемости обеспечивает усиление в десятки тысяч раз индукции поля. Следовательно, первое необходимое условие для работы трансформатора.
- Большое удельное сопротивление обеспечивается примесями кремния (по весу – до 4%). В результате потери снижаются до 50% у сильно-легированных образцов.
- Малая коэрцитивная сила, обусловливающая низкие потери на перемагничивание (узкая петля гистерезиса).
Давно замечено: площадь квадрата составляет 0,88 окружности. Следовательно, наиболее благоприятной станет выбранная кривая. Нерационально усложнять процесс производства, на практике поступают по-другому: трансформаторы малой мощности снабжены квадратными стержнями, средней – крестовидной (см. рис.
), большой – круглой. Цель оправдывает средства, если подстанции перестанут беречь энергию, потери станут огромными. Скромный транзисторный приемник обходится малым. Экономия – потери невелики. Прямоугольный сердечник обеспечивает наивыгоднейшие условия теплоотвода, поскольку характеризуется большим объемом.
Иногда по углам располагают вставки диэлектрика, удерживающие обмотку вдоль нужной кривой. В масляных трансформаторах сердечник иногда снабжается щелями. Предполагается, циркулируя в ходах, жидкость станет охлаждать обмотку, сталь. Каналы оборудуются вдоль пластин, поперек. Второй случай продуктивнее по простой причине. Торцы пластин не покрываются лаком, поскольку в направлении токи Фуко (вихревые) не возникают, металл быстрее отдает тепло, распространяемое вдоль пластины. Первый способ проще обеспечить с точки зрения технологического процесса производства.
Провод плохо ложится прямой гранью сердечника, выгибается кнаружи, на углах трескается лаковая изоляция. Накладывает ограничения на процесс сборки.
В процессе эксплуатации неизбежны тепловые вариации геометрических размеров, со временем усугубляет названные эффекты. Следовательно, прямоугольная катушка имеет меньшую механическую прочность. Вправду сказать, круглый стержень за счет более толстой намотки увеличивает объем ярма, применяют из-за частых отказов мощных трехфазных трансформаторов иной конструкции.
Несмотря на преимущества конструкций с симметричными фазами, чаще стержни ставятся рядком по очевидным причинам: упрощается технологический процесс. Если сердечник стержневой, сборка внахлест используется только для маломощных образцов, в других случаях ярмо идет встык. У броневых наоборот – маломощные впритык, прочие — внахлест.
Обмотка
В силовых трансформаторах обмотки концентрические, располагаются одна в другой, имеют общую ось. Чередующиеся обмотки показаны на рисунке выше, для сбыта широким массам радиолюбителей не выпускаются. При расчете внимание уделяют вычислению следующих параметров:
- Механическая прочность (см.
выше), включая режим короткого замыкания. - Электрическая прочность жил, изоляции.
- Температурные режимы работы (включая, максимальный).
выше), включая режим короткого замыкания.Обмотка выполняется круглым, прямоугольным (иногда транспонированным) проводом. Разделение единой жилы на ряд жил выполняется, дополняя меру шихтования сердечника. Позволит уменьшить токи Фуко. При требуемом диаметре проволоки более 3,5 мм заменяют прямоугольной (ТК 16.К71 – 108 – 94). Слишком велики становятся просветы меж проводами. Круглое сечение наделено преимуществом: легче изготавливается, чаще встречается в обиходе. Прямоугольная проволока используется по большей части для намотки катушек. Следовательно, изготавливать невыгодно, процесс обходится дороже.
Прямоугольный проводник размером более 8х25 мм транспонируется. Медь под обмотку берется электротехническая, чистотой не менее 99,95%.
Из-за дороговизны часто заменяется рафинированным алюминием. Металл характеризуется меньшим пределом прочности на растяжение, меньшей пластичностью, большим удельным сопротивлением. Изоляция провода изготавливается из телефонной, трансформаторной бумаги. Встречается лаковая:
- ПБУ, прямоугольный медный провод с изоляцией из трансформаторной бумаги.
- ПБ, медный прямоугольный провод с изоляцией из телефонной бумаги.
- ПТБУ, транспонированный медный провод с бумажной изоляцией.
- ПТБ, транспонированный медный провод с общей бумажной изоляцией.
Виды намотки
- Винтовая обмотка идет спирально с каналами охлаждения маслом. В силовых трехфазных трансформаторах применяются для низких напряжений. Между слоями ставится прокладка.
- Непрерывная обмотка получила название за способ: одним куском медного провода наматывается множество обмоток. Часто внешний виток кладут первым, после выполняется перекладка.
- Переплетенная обмотка, благодаря переплетению соседних витков характеризуется большой механической прочностью.
- Цилиндрическая слоевая обмотка напоминает винтовую, витки кладутся впритык без промежуточных каналов для охлаждения.
- Дисковая катушечная обмотка схожа с непрерывной, отличие ограничено дополнительной изоляцией, накладываемой отдельно для каждой катушки. Отличается большой механической прочностью.
Принцип работы трехфазного трансформатора
Трансформаторы – статические электромагнитные аппараты, с помощью которых возможно преобразовать переменный ток из одного класса напряжения в другой, при этом с неизменной частотой. В энергосистемах трансформатор, который преобразовывает электроэнергию трехфазного напряжения, называют трехфазным силовым.
- Конструктивная особенность
- Принцип работы
- Трехфазный трансформатор: строение, виды, принцип работы
- Назначение трёхфазного трансформатора
- Определение и виды прибора
- Принцип действия
- Строение трансформатора
- Схемы и группы соединения обмоток
- Сфера использования
- Немного из истории
- Источники:
Для передачи электроэнергии от генераторов электростанций к линиям электропередач (ЛЭП) применяют повышающие трансформаторы (они увеличивают класс напряжения), от ЛЭП к распределительным подстанциям и далее к потребителям – понижающие (они уменьшают класс напряжения).
Конструктивная особенность
Трехфазный трансформатор имеет основу – магнитный сердечник, собранный из трёх ферромагнитных стержней. На стержнях располагаются первичная обмотка высокого напряжения и вторичная обмотка низкого напряжения. Для соединения фаз первичных обмоток применяют схемы «треугольник» либо «звезда». Аналогичным способом соединения выполняются и вторичные обмотки.
На первичную обмотку подаётся электроэнергия из питающей сети, а на вторичную подключается нагрузка. Электроэнергия передаётся за счет электромагнитной индукции. Главная функция магнитопровода – обеспечить между обмотками магнитную связь. Магнитопровод изготавливают из тонких стальных пластин (электротехническая листовая сталь). Чтобы сократить потери, стальные листы между собой изолируют, используя оксидную пленку или специальный лак.
Трансформатор силовой трехфазный с литой изоляцией ТСЛ (ТСГЛ) и ТСЗЛ (ТСЗГЛ)
Трансформатор силовой трехфазный ТС и ТСЗ
Трансформатор-стабилизатор высоковольтный дискретный ВДТ-СН
Обмотки с магнитопроводом погружаются в бак, в котором находится трансформаторное масло.
Оно одновременно выполняет функцию изоляции и охлаждающей среды. Такие трансформаторы называются масляными. Трехфазный трансформатор, у которого в качестве охлаждения и изоляции используется воздух, называют сухим. Недостаток масляных трансформаторов заключается в повышенной пожароопасности.
Принцип работы
Электромагнитная индукция является базовым явлением в работе трансформатора.
Из электрической сети подается питание к первичной обмотке, в ней появляется переменный ток, в магнитопроводе при этом образуется магнитный переменный поток. Как известно из физики, если поместить второй проводник в магнитное поле, в нем также появляется переменный ток. В качестве второго проводника в трансформаторе выступает вторичная обмотка. Таким образом, в ней появляется напряжение.
Разница между первичным и вторичным напряжением зависит от коэффициента трансформации, который определяется числом витков в обмотках.
Трехфазный трансформатор: строение, виды, принцип работы
Преобразование трёхфазной системы напряжения можно реализовать с помощью трёх однофазных трансформаторов.
Но при этом будет использован аппарат значительного веса и внушительных размеров. Трехфазный трансформатор лишён этих недостатков, так как его обмотки располагаются на стержнях общего магнитопровода. Поэтому в сетях мощностью до 60 тыс. кВА его применение является оптимальным вариантом.
Назначение трёхфазного трансформатора
Главной функцией трансформаторов является передача электроэнергии на большие дистанции. Электрическая энергия переменного тока вырабатывается на электростанциях. При передаче электроэнергии появляются потери на нагревание проводов. Их можно уменьшить, снизив силу тока. Для этого необходимо увеличить напряжение таким образом, чтобы его значение находилось в диапазоне от 6 до 500 кВ.
Кратность увеличения зависит от значения передаваемой мощности и расстояния до конечного пункта.
Мощность, которая при этом передаётся, зависит от двух параметров: напряжения и силы тока.
Главной характеристикой, влияющей на изменение потерь проводов, связанных с нагревом, является значение силы тока.
Для того, чтобы снизить потери на нагревание, необходимо уменьшить силу тока. Уменьшая ток, величину напряжения соответственно нужно увеличивать. Тогда значение мощности, которая передаётся, останется неизменным.
После того, как напряжение будет доставлено потребителям, его следует снизить до необходимой величины.
Соответственно, основной задачей трёхфазных трансформаторов является повышение напряжения перед передачей электроэнергии и понижение после неё.
Определение и виды прибора
Трехфазный трансформатор — это статический аппарат с тремя парами обмоток. Прибор предназначен для преобразования напряжения при передаче мощности на значительные дистанции.
Классификация по количеству фаз:
- однофазные;
- трехфазные.
Однофазные трансформаторы имеют небольшую мощность. Основными областями их применения являются быт и проведение работ специального назначения (сварка, измерения, испытания).
Диапазон мощности трёхфазных трансформаторов варьируется в больших пределах.
Поэтому и область их применения весьма разнообразна:
- для питания токоприёмников специального назначения;
- для присоединения измерительных приборов;
- для изменения значения напряжения при испытаниях;
- для увеличения или уменьшения напряжения при подключении освещения или силовой нагрузки.
Принцип действия
Основой трёхфазного трансформатора являются магнитопровод и обмотки. В каждой фазе присутствует своя повышающая и понижающая обмотка. Так как фаз три, соответственно обмоток шесть. Между собой они не соединены.
Принцип работы трёхфазного трансформатора, как и однофазного, базируется на законе электромагнитной индукции.
При подключении к сети первичной обмотки в ней начинает протекать переменный ток. Из-за него в сердечнике магнитопровода из стали появляется основной магнитный поток, который охватывает обмотки в каждой фазе. В каждом витке появляется одинаковая по значению и величине электродвижущая сила.
Если количество витков вторичной обмотки меньше, нежели число витков первичной, то на выходе окажется напряжение меньшего значения, чем на входе и наоборот.
Тот факт, что значение электродвижущей силы зависит лишь от количества витков определённой обмотки, подтверждают формулы:
E 1 = 4, 44f 1 Ф W 1
E 2 = 4, 44 f 1 Ф W 2
E 1, Е 2 — значение электродвижущей силы в первичной и вторичной обмотках соответственно, В;
f 1 — частота тока в сети, Гц;
Ф — максимальное значение основного магнитного потока, Вб;
W 1, W 2 — количество витков в первичной и вторичной обмотках соответственно.
Строение трансформатора
Основными частями преобразователя напряжения являются:
- магнитопровод;
- обмотки высокого и низкого напряжения;
- бак;
- вводы и выводы.
К дополнительной аппаратуре относятся:
- расширительный бак;
- выхлопная труба;
- пробивной предохранитель;
- приборы для контроля и сигнализации.
Магнитопровод необходим для крепления всех частей аппарата. Он является своеобразным скелетом преобразователя напряжения. Второй его задачей является создание направление движения для основного магнитного потока. В зависимости от особенностей крепления обмоток к сердечнику, магнитопровод трансформатора может быть
- бронестержневой;
- броневой;
- стержневой.
Для изготовления обмоток трансформаторов небольшой мощности используют провод из меди, имеющий прямоугольное или круглое сечение.
Трансформаторное масло является очень важным элементом в аппарате. В маломощных трансформаторах (сухих) его не применяют. При средней и высокой мощности его использование обязательно.
У трансформаторного масла две задачи:
- охлаждение обмоток, нагревающихся вследствие протекания по ним тока;
- повышение изоляции.
Схемы и группы соединения обмоток
В трёхфазных трансформаторах необходимо соединять между собой первичные обмотки по фазам и вторичные.
Существует три схемы соединения:
- звезда;
- треугольник;
- зигзаг.
При соединении обмоток звездой напряжение линейное — между началами фаз — будет в 1,73 раза больше, чем фазное (между началом и концом фазы). При соединении обмоток трансформатора треугольником фазное и линейное напряжения будут одинаковы.
Соединять обмотки звездой более выгодно при высоких напряжениях, а треугольником — при значительных токах. Соединение обмоток зигзагом даёт возможность сгладить асимметрию намагничивающих токов. Но недостатком такого способа соединения является повышенная трата обмоточного материала.
Сфера использования
Такие трансформаторы в основном используются в промышленности. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.
На схемах трехфазные трансформаторы обозначаются вот так:
Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.
Немного из истории
Изобретение трансформаторов начиналось ещё в 1876 году великим русским учёным П.Н. Яблоковым. Его изделие не имело замкнутого сердечника, он появился позже – в 1884 году. И с появлением прибора учёные активно стали интересоваться переменным током.
Например, уже в 1889 году М.О. Доливо-Добровольским (русским электротехником) была предложена трёхфазная система переменного тока. Им был построен первый трёхфазный асинхронный двигатель и трансформатор. Через два года была представлена презентация трёхфазной высоковольтной линии протяженностью 175 км, где успешно повышалась и понижалась электроэнергия.
Чуть позже появились масляные агрегаты, так как масло не только оказалось хорошим изолятором, но и прекрасной охлаждающей средой.
Источники:
- www.Ruselt.ru
- 220v.guru
- meanders.ru
- MirZnanii.com
- Практическая электроника
- SYL.ru
- radioingener.ru
- slarkenergy. ru
- FB.ru
- Asutpp
- Всё об энергетике, электротехнике, электронике
ruОцените статью, для нас это очень важно:
Проголосовавших: 9 чел.
Средний рейтинг: 3.4 из 5.
Трехфазные трансформаторы — Grainger Industrial Supply
137 Продукты
Трехфазный трансформатор, вход 480VAC Delta
Трехфазный трансформатор, вход 208VAC Delta
Три -фазовый трансформатор, вход 240VAC Delta
Фазный трансформатор, вход 460 В переменного тока, треугольник
Трехфазный трансформатор, вход 190/200/208/220/240 В переменного тока, треугольник
Трехфазный трансформатор, вход 600 В переменного тока, треугольник
Трехфазный трансформатор изоляции привода
..Трехфазный энергоэффективный трансформатор
| Загрузка … | ||||||
| Загрузка … |
Трехфазный гармонический трансформатор смягчающих по возрастанию
Трансформатор для условий окружающей среды| Загрузка … | ||||||
| Нагрузка … |
Три фазовый трансформатор
Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| … | |||||||||||||
| … | |||||||||||||
| 0048 Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| 7 | |||||||||||||
| Загрузка … | |||||||||||||
| 7 | |||||||||||||
| … | |||||||||||||
| 8 | |||||||||||||
. .. | |||||||||||||
| 8 | |||||||||||||
| … | |||||||||||||
| 8 | |||||||||||||
| … | |||||||||||||
| 8 | |||||||||||||
| … | |||||||||||||
| 8 | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | Загрузка … | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
Loading. .. | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | Загрузка … | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . … |
Loading. .. | |||||||||||||
| Loading… | |||||||||||||
| Loading … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| .0047 | Loading… | ||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка… |
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . | Загрузка … | ||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| . … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … |
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … |
по выходному напряжению — трансформатор, по возрастанию
..Полное руководство по 3-фазному трансформатору
Что такое 3-фазный трансформатор?
Трехфазный трансформатор — это трансформатор, который работает с трехфазной электрической системой. В основном, этот трансформатор используется для повышения или понижения высокого напряжения на разных этапах системы передачи энергии. Этот трансформатор был изобретен, поскольку 3-фазное электричество широко используется для распределения электроэнергии из-за его способности обеспечивать сбалансированную нагрузку.
Трансформаторы этого типа изготавливаются путем намотки трех однофазных трансформаторов на один сердечник. После этого их помещают в корпус, заполненный диэлектрическим маслом, выполняющим различные функции.
Поскольку диэлектрик не является проводником электричества, он может обеспечивать изоляцию между обмотками напряжения и корпусом. Это также способствует охлаждению и предотвращению образования влаги, которая может привести к истончению изоляции обмотки.
Принцип работы трехфазных трансформаторов такой же, как и у однофазных, закон индукции Фарадея. Однофазные и трехфазные трансформаторы различались только схемой подключения. Чтобы еще больше объяснить это, лучше взглянуть на трехфазные электрические системы.
Трехфазный трансформатор является генератором и распределителем электроэнергии. Это традиционный метод электрической энергии переменного тока (AC), который генерирует, передает и распределяет крупномасштабную мощность для удовлетворения энергетических потребностей крупных предприятий и учреждений. Его также можно использовать для увеличения или уменьшения напряжения в трехфазной системе по мере необходимости.
Трехфазный трансформатор использует многофазную систему, которая распределяет электроэнергию переменного тока (AC), в то время как во время электрического цикла присутствует обычная передача мощности.
Вот почему он обычно используется в электрических сетях по всему миру. Он отлично подходит для работы с большими двигателями и другими тяжелыми нагрузками
Узнать больше: Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?
Каков принцип работы трехфазного трансформатора?
Основная операционная система трехфазного трансформатора сравнима с однофазным, например, индукционным. Переменное питание подается на основные обмотки и создает ЭДС (электрическое магнитное поле) во вторичной обмотке. Генерируемая величина электромагнитного поля будет зависеть от количества вторичных витков, будь то повышающий или понижающий трансформатор.
Узнайте больше сейчас:9+Часто задаваемые вопросы о трехфазном повышающем трансформаторе
В чем преимущества трехфазного трансформатора?
Что касается трансформаторов, то трехфазные трансформаторы имеют ряд преимуществ по сравнению с однофазными благодаря следующим характеристикам:
Поиск:Полное руководство по трехфазным комбинированным силовым трансформаторам
Меньше вес
Трехфазный трансформатор имеет меньшую массу по сравнению с однофазным.
Меньший размер
Трехфазный трансформатор имеет меньшие размеры по сравнению с однофазным. Это займет лишь небольшую часть вашего пространства, а это значит, что у вас будет дополнительное место для других вещей.
Заниженная стоимость
Цена трехфазного трансформатора меньше трех однофазных трансформаторов, хотя они имеют одинаковые номиналы. Вы можете проверить авторитетных производителей трансформаторов, таких как Daelim, по разумным ценам.
Простая установка
3-фазный трансформатор уже подключен. Это означает, что у вас не возникнет никаких трудностей при сборке и установке собственного трансформатора.
Практичность
Что касается практичности, трехфазный трансформатор вас не разочарует. Они могут обеспечивать большие нагрузки и распределять их между крупными предприятиями и учреждениями, которым требуется высокое электроснабжение. Это также не повлияет на потребление энергии и не увеличит ваш счет за электроэнергию.
Ваше потребление электроэнергии останется прежним, поскольку оно зависит от мощности ваших машин, а не от подключения к электричеству.
Повышение эффективности
Еще одним преимуществом трехфазного трансформатора является то, что он может обеспечивать стабильную электроэнергию, что означает, что у вас никогда не закончится энергия.
Требуется меньше проводящих материалов
По сравнению с однофазным, трехфазный использует только меньше проводящих материалов для передачи или распределения электроэнергии. Таким образом, вам придется платить только за меньшее количество материалов и в конечном итоге сэкономить деньги на расходных материалах.
Трехфазная электрическая система
Как однофазные, так и трехфазные электрические системы используют переменный ток или более известный как переменный ток. Переменный ток — это тип электричества, который регулярно меняет направление и амплитуду, обычно изображаемую синусоидальной волной.
Сигналы переменного тока состоят из трех основных свойств; период, частота и амплитуда. И период, и частота определяют временную составляющую волны, тогда как амплитуда определяет силу и величину электричества.
В трехфазных системах ток имеет три пика и три впадины, проходящие по трем отдельным проводникам. Переменные токи не совпадают по фазе на 120° друг от друга. В этих типах электрических систем наибольшая амплитуда достигается чаще за заданный период. Это помогает производить мощность с относительно постоянной скоростью.
К нему относятся: Трансформатор трехфазный двухфазный с автоматическим переключением

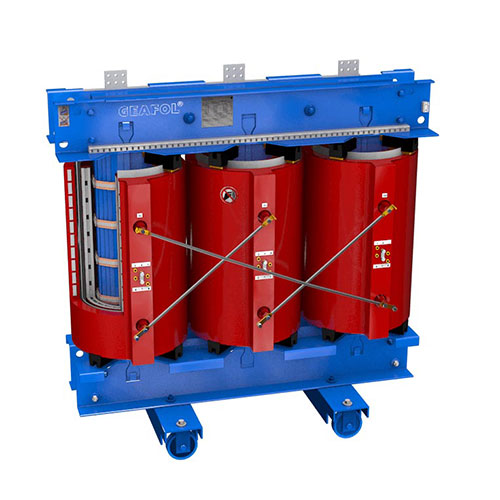

Трехфазный сухой трансформатор с эпоксидной смолой класса 20 кВ (1) (1) Масляный трансформатор Трехфазный распределительный трансформатор Миниатюрная подстанция Трехфазный трансформатор мощностью 225 кВАКонструкция трехфазного трансформатора
Трансформатор этого типа имеет шесть обмоток, три для первичной и еще три для вторичной.
Каждая обмотка может быть соединена по схеме «звезда» или «треугольник». Эти обмотки можно рассматривать как отдельные однофазные обмотки.
Таким образом, три однофазных трансформатора могут быть присоединены к трехфазному трансформатору. Трансформатор состоит из трех основных частей, а именно:
Первичная обмотка
Первичная обмотка потребляет электроэнергию и создает магнитный поток, когда она подключена к источнику электроэнергии.
Другие соответствующие знания: Сколько обмоток в распределительном трансформаторе?
Магнитный сердечник
Относится к магнитному потоку, создаваемому первичной обмоткой. Поток пересекает путь с низким магнитным сопротивлением, соединенный со вторичной обмоткой, образуя замкнутую магнитную цепь.
Просмотр соответствующих знаний:Метод расчета числа витков сердечника силового трансформатора
Вторичная обмотка
Вторичная обмотка обеспечивает требуемое выходное напряжение благодаря общей индукции в трансформаторе.
Конструкция трехфазного трансформатора очень похожа на однофазный трансформатор. Его ядро также построено либо по типу ядра, либо по типу оболочки. Обмотки низкого напряжения (НН) и высокого напряжения (ВН) 3-х фаз надеваются на три ветви сердечника.
Тип сердечника
В трехфазном трансформаторе с сердечником сердечник разделен на три ветви. Каждая ветвь проводит обмотки трех фаз как высокого напряжения (ВН), так и низкого напряжения (НН). Теперь генерируемый поток, созданный первичной обмоткой, будет связан со вторичными обмотками.
Обмотка низкого напряжения (НН) размещается поверх ветви сердечника, а обмотка высокого напряжения (ВН) размещается на обмотке низкого напряжения (НН). Это связано с тем, что количество изоляции, необходимой для изоляции обмотки низкого напряжения от сердечника, невелико.
Трехфазная обмотка состоит из трех стержней сердечника, отстоящих друг от друга на 120°. В трехфазном трансформаторе сердечникового типа одна ветвь функционирует как обратный путь для магнитного потока двух ветвей.
Сумма потоков в двух ответвлениях равна потоку в одном ответвлении, служащем обратным путем.
Тип кожуха
Конструкция трехфазного трансформатора кожуха обычно не используется. Этот тип трехфазного трансформатора имеет пять ветвей, где сердечник охватывает обмотки, построенные на трех ветвях. Две другие конечности, найденные между фазами, удерживают три конечности вместе, образуя единое целое. Это также обеспечивает обратный путь для потоков.
Конструкция этого типа сравнима, когда три однофазных трансформатора расположены друг напротив друга. В отличие от конструкции стержневого типа, каждая фаза имеет свою индивидуальную магнитную цепь и обратный путь для потока. Следовательно, три фазы более независимы в оболочечной форме.
Вам может понадобиться знать: Какова функция сердечника трансформатора? Все, что вы должны знать
Конфигурации трехфазного трансформатора
Конфигурации трехфазного трансформатора имеют две основные формы: треугольник и звезду.
Чтобы лучше понять эти два, см. данные ниже.
Соединение треугольником
В соединении треугольником или сеткой три обмотки присоединяются к обоим концам, образуя замкнутый контур. Оба конца подключены к клемме, не имеющей нейтральной точки, и вместо этого используют заземление.
Этот тип подключения также может быть сконфигурирован как система с высокой ветвью путем заземления точки фокусировки одной фазы. Напряжение в этой конфигурации, измеренное на линии, противоположной фазе с отводом от середины и земле, выше, чем измеренное на клеммах.
Узнать больше: Трехобмоточный трансформатор
Соединение звездой
Соединение звездой (соединение звездой) состоит из трех обмоток и четырех клемм. Один конец трех обмоток прикреплен к обычной нейтральной точке или клемме, а другие образуют три фазы цепи.
Вся конструкция сердечника, будь то сердечник или оболочечный тип, размещается внутри пропитанного маслом бака трансформатора вместе с их обмотками.
Соединения трехфазной обмотки выполнены внутри бака трансформатора. Первичные и вторичные клеммы трех фаз выведены из бака с помощью втулок для внешних подключений. Наиболее часто используемые соединения обмоток трехфазного трансформатора: «звезда-звезда», «треугольник-треугольник», «звезда-треугольник» и «треугольник-звезда».
Соединение «звезда-звезда»
Соединение «звезда-звезда» подходит как для малых токов, так и для высоких напряжений, что делает его экономичным для трансформаторов. При этом типе соединения первичная и вторичная клеммы трехфазной обмотки соединяются, образуя букву Y.
Соединение треугольник-треугольник
Катушка фазной обмотки присоединена к концу другой катушки. При таком соединении вы заметите, что он примет форму дельты, обычно видимой как треугольник. Обмотки, соединенные треугольником, могут производить большие токи при низких значениях напряжения.
Соединение «звезда-треугольник»
Соединение «звезда-треугольник» — это тип соединения обмоток, используемый для снижения уровней напряжения.
При этом нейтральная первичная обмотка трансформатора заземляется.
Соединение треугольник-звезда
Соединение треугольник-звезда представляет собой комбинацию обмотки, соединенной треугольником на первичной стороне, и соединения звезды. Соединение треугольником-звездой используется, когда необходимо увеличить уровни напряжения.
Этот тип подключения лучше всего подходит для распределительных сетей благодаря 3-фазной и 4-проводной системе на вторичной стороне. Однако его применение ограничено из-за наличия фазового сдвига между первичной и вторичной обмотками.
Узнайте больше: Способ подключения рабочей обмотки трехфазного трансформатора
Где используются трехфазные трансформаторы?
Трехфазные трансформаторы используются во многих отраслях, включая производство, здравоохранение, электротехнические работы и многие другие. Этим упомянутым отраслям нужен надежный и стабильный источник энергии для бесперебойной работы, который можно найти в трехфазных трансформаторах.
Эти трансформаторы могут эффективно нести большие нагрузки и распределять большую мощность, что крайне необходимо во многих крупных отраслях промышленности. Большинство каналов выработки электроэнергии имеют трехфазный характер и имеют диапазон напряжений от 13,2 кВ до 22 кВ.
Чтобы уменьшить потери мощности на распределительном конце, мощность передается при гораздо более высоких напряжениях, например, от 132 кВ до 400 кВ. Поэтому, если есть необходимость в более высоких напряжениях, используется трехфазный повышающий трансформатор.
С другой стороны, в конце передачи используется понижающий трехфазный трансформатор для понижения этих высоких напряжений до уровней 6600, 400, 230 вольт и т. д. Вот почему трехфазные трансформаторы идеальны, когда речь идет о распределении электроэнергии для крупных предприятий, поскольку они могут идеально сбалансировать мощность.
Эти трансформаторы очень надежны в преобразовании значительного количества энергии из первичного источника в форму, которую они могут использовать для различных машин и коммунальных услуг.
Просмотреть сейчас: Полное руководство для производителей промышленных трансформаторов
Преимущества трехфазных трансформаторов
- Для установки требуется меньше места.
- Эффективность
- Доступность по сравнению с тремя блоками однофазных трансформаторов.
- Транспортировать легко и дешевле.
- Легче установить, так как он предварительно подключен и готов к установке.
- Материала сердечника требуется очень мало, в отличие от трех однофазных трансформаторов для получения того же кВА.
- Меньше по размеру и намного легче.
Недостатки трехфазных трансформаторов
Одним из недостатков трехфазных трансформаторов является отключение всего блока при неисправности одной фазы. Это связано с общим для всех трех блоков ядром. Другими словами, если один блок выйдет из строя, сердечник неисправного блока мгновенно промокнет из-за отсутствия противодействующего магнитного поля.
Без противодействующего магнитного поля возникнет огромная утечка магнитного потока в корпус металлического сердечника. Это может увеличить нагрев металлических частей, что в некоторых случаях может привести к возгоранию. Таким образом, очень важно не забыть отключить трехфазный трансформатор, если вы обнаружите, что одна из фаз неисправна.
Другими недостатками этого трансформатора являются следующие:
- Ремонт трехфазного трансформатора намного дороже по сравнению с однофазным.
- Запасной блок трехфазного трансформатора стоит дороже, чем запасной блок с одним трансформатором.
- С самоохлаждением. Это означает, что мощность трансформатора снижается.
Дополнительная информация: Трехфазный трансформатор: Полное руководство по часто задаваемым вопросам
Более высокие затраты на резервные блоки
Поскольку трехфазный блок состоит из трех отдельных фаз, вы можете ожидать, что за него будет взиматься более высокая плата.
поскольку всего есть три фазы, которые потребляют энергию из электрической сети вместо одной.
Высокая стоимость ремонта
Трехфазный трансформатор состоит из трех блоков с общим сердечником. Таким образом, когда блок неисправен или поврежден, все три блока должны быть полностью отключены. Вот почему стоимость неисправных блоков намного выше, чем однофазных, поскольку ремонтировать нужно три блока.
Вам может быть интересно узнать:8+FAQ О НЕИСПРАВНОСТЯХ ТРАНСФОРМАТОРОВ
Пониженная мощность
Трехфазный трансформатор имеет самоохлаждение, что означает, что когда он нагревается, он охлаждается за счет мощности вашего трансформатора. Таким образом, всякий раз, когда его температура повышается, вы можете ожидать, что мощность вашего трансформатора уменьшится.
Подробнее: Полное руководство по трансформатору с масляным охлаждением
Компоненты трехфазного трансформатора:
Регуляторы напряжения
Регуляторы напряжения используются для изменения выходного напряжения.
В условиях нагрузки выходное напряжение трансформатора может снижаться. Таким образом, возникает необходимость регулировать коэффициент напряжения путем регулировки витков ответвления. Регулировка производится с помощью переключателя ответвлений в зависимости от частоты, с которой необходимо изменять выходное напряжение.
Термометры
Термометры используются для контроля температуры масла.
Сапуны
Сапуны используются для удаления влаги из воздушного пространства над уровнем масла консерватории, поддерживая сухость трансформаторного масла.
Изоляция
Изоляция служит барьерной системой, отделяющей обмотки от сердечника и обе обмотки друг от друга.
Узнать больше:Основные факторы, влияющие на характеристики изоляции трансформаторов
Трансформаторное масло
Трансформаторное масло изолирует и охлаждает выделяемое тепло от сердечника и обмоток. Масло обладает высокой теплоемкостью, способной переносить и отводить это тепло.
Поток нефти может создаваться либо за счет термосифонного эффекта, либо за счет перекачки.
С ним связаны:4 Методы сушки трансформатора
Бак защищает сердечники и обмотки от внешних условий, которые могут повлиять на их работу. Он также действует как сосуд для масла.
Расширитель масла
Расширитель масла представляет собой отдельный контейнер, удерживающий расширение масла, поскольку оно может расширяться при нагревании.
Охладитель
Когда масло поглощает тепло, находящееся в системе, оно отдает тепло охлаждающему охладителю. Охладитель или система охлаждения накапливает горячие масла и охлаждает их через трубы с воздушным или водяным охлаждением, а затем возвращает их в обмотки и сердечник.
Газовое реле
Газовое реле собирает свободные пузырьки газа из бака трансформатора. Когда вы заметите наличие свободного газа, это указывает на неисправность внутри трансформатора.
Системы сброса давления
Эти системы представляют собой предохранительные устройства, используемые для снижения избыточного давления при вскипании масла из-за коротких замыканий.
Вам может быть интересно узнать:Три функции и требования к характеристикам трансформаторного масла
Что такое трехфазное?
Трехфазный относится к трехпроводной цепи переменного тока (AC), что означает, что в трехфазной сети есть три переменных тока, которые отстоят друг от друга на 120 электрических градусов. Каждая ветвь переменного тока может достигать максимального напряжения, которое отделяет только ⅓ завершения цикла. Проще говоря, производство энергии никогда не падает до нуля и остается постоянным. Это одна из основных причин, по которой крупные предприятия всегда выбирают трехфазные трансформаторы.
В трехфазной сети есть два класса конфигураций цепи: треугольник и звезда. В конфигурации треугольника нулевой провод не нужен, его можно использовать только в высоковольтных системах. С другой стороны, для конфигурации «звезда» требуется как заземление, так и нейтральный провод.
Возможно, вы захотите узнать больше о: Понимании трехфазного трансформатора Live Front, монтируемого на подушке
Как подключить трехфазный трансформатор?
Для подключения трехфазного трансформатора необходимо установить трансформатор между трехфазной нагрузкой и трехфазным источником.
Затем найдите три входных провода на трехфазном резервуаре. Имейте в виду, что каждый провод соответствует каждой фазе. Найдя входные провода, вы можете подключить их от источника к трем входным клеммам, предпочтительно на первичной стороне трансформатора.
Трехфазное питание, одно подключение напряжения
В трехфазном питании у вас есть три проводника и одно подключение напряжения. Вы можете подключить три проводника для трехфазного напряжения и любую пару для однофазного напряжения.
Трехфазное питание, соединение с двойным напряжением
В этом соединении задействовано около трех проводников под напряжением и заземленный нейтральный проводник. Для трехфазного питания вы можете подключить три горячих проводника, а для однофазного напряжения вы можете подключить два или три горячих проводника.
Узнайте больше:Способ подключения сухого трансформатора
Для чего нужен трехфазный трансформатор?
Когда дело доходит до передачи электроэнергии, трехфазный трансформатор играет важную роль в обеспечении существенной и постоянной мощности различных крупных отраслей промышленности, таких как судостроение, сталелитейная промышленность, промышленное производство, а также в энергетических отраслях, таких как газовое бурение.
, запасы газа и многое другое.
Этот тип силового трансформатора обеспечивает большую помощь в производстве, передаче и распределении больших нагрузок в различных учреждениях, таких как больницы, промышленные здания, квартиры, трансформаторные подстанции и многое другое.
Другое по теме:Что такое использование силового трансформатора?
Чем трехфазный трансформатор отличается от однофазного?
Одним из явных отличий трехфазного трансформатора от одиночного трансформатора является количество проводов. Для однофазного требуется только два провода: фаза и нейтраль. Фазный провод предназначен для подачи питания от источника к любому электроприбору, подключенному к нему. Более того, нейтральный провод передает цепь обратно к исходному источнику энергии.
С другой стороны, трехфазный трансформатор работает через три провода, один нулевой провод и три провода. Трансформаторы размещают в закрытом помещении, заливают диэлектрическим маслом до достижения заданного напряжения.
Узнать больше: В чем разница между 1-фазным, 2-фазным и 3-фазным питанием?
В чем разница между однофазной и трехфазной системами?
Системы энергоснабжения подразделяются на две категории: однофазные и трехфазные. Однофазный лучше всего использовать в местах, где требуется только меньшая мощность, так как он может нести только небольшие нагрузки. С другой стороны, три фазы широко используются на крупных предприятиях, таких как фабрики и другие промышленные предприятия, где требуется огромное количество энергии.
Еще одно существенное различие между ними заключается в том, что для однофазного соединения требуется только один нейтральный провод и один проводник, тогда как для трехфазного соединения требуется один нейтральный провод и три проводника для замыкания цепи. Однофазный также менее эффективен и экономичен по сравнению с трехфазным с точки зрения распределения мощности, потому что он имеет только один блок, который работает для выработки и передачи энергии по сравнению с тремя блоками трехфазного трансформатора.
Однофазный лучше всего использовать для бытовых приборов, поскольку для их работы требуется лишь небольшая мощность, а трехфазный идеально подходит для крупных предприятий и больших нагрузок, поскольку он может передавать большую мощность. См. дополнительные различия между двумя ниже.
- В однофазном подключении используется только один нейтральный провод и один проводник, а в трехфазном — один нейтральный провод и три проводника.
- Однофазная система имеет только один фазный провод, и если неисправность возникает в сети, то происходит полный отказ источника питания, тогда как трехфазная система имеет три фазы, поэтому, если ошибка возникает на любой из фаз , два других будут постоянно обеспечивать питание, что делает его более надежным.
- Три фазы могут передавать максимальную энергию по сравнению с другой.
Поиск:Каковы основные методы заземления нейтрали энергосистем?
Какова структура трехфазного трансформатора?
Структура трехфазного трансформатора состоит из стального сердечника, корпусов трансформатора и машинных обмоток.
Узнайте больше о: Полное руководство по трехфазным распределительным трансформаторам
Стальной сердечник
Стальной сердечник является одной из важнейших частей конструкции трехфазного трансформатора. Он состоит из трех магнитных столбов, задача которых замыкать магнитную цепь. Стальной сердечник трансформатора этого типа изготавливается из листов электротехнической стали, покрытых с двух сторон изолирующей краской и образующих в совокупности форму цилиндра.
Корпуса трансформаторов
Другой важной частью трехфазной конструкции являются корпуса. Корпус защищает и поддерживает жизненный цикл вашего трансформатора. Он может быть изготовлен из стали, железа или пластика, в зависимости от конструкции оборудования и производителя.
Обмотка машины
Другим компонентом трехфазной конструкции является обмотка машины. Он имеет шесть изолированных обмоток, намотанных вокруг цилиндра, который получает и передает мощность на протяжении всей работы машины.
Помогает ли трехфазный трансформатор сэкономить больше?
С точки зрения эффективности, трехфазная сеть может помочь вам сэкономить деньги, поскольку она может генерировать больше энергии без увеличения потребления электроэнергии. Он может сделать для вас больше, особенно если вы владелец бизнеса, поскольку он может поставлять большое количество энергии, что означает отсутствие перебоев в подаче электроэнергии в разгар ведения вашего бизнеса.
Где используются трехфазные трансформаторы?
Трехфазные трансформаторы обычно используются для производства и распределения электроэнергии. Они также используются в мощных нагрузках, таких как приводы двигателей, выпрямители и другое оборудование. Кроме того, они также могут использоваться в приложениях, требующих повышения или понижения мощности линий электропередачи и электростанций.
С ним связаны: Полное руководство 2021 года по 3-фазному повышающему трансформатору
Какие существуют три типа 3-фазного трансформатора?
Трехфазный трансформатор бывает трех типов: герметичный, открытый и сухой.
Герметичный тип
Герметичный тип способен самоохлаждаться за счет расширения лопасти. Лопасти автоматически расширяются, когда обнаруживают высокую температуру в VH. Когда это происходит, воздух дует в сторону лопастей, охлаждая машину.
Открытый тип
Система охлаждения открытого типа трансформатора находится в дополнительном баке и лопасти вентилятора. Единственным отличием между ними является вспомогательный маслобак открытого типа.
Сухого типа
Катушки этого типа трансформатора покрыты эпоксидной смолой. Его обмотки и магнитопроводы находятся под давлением воздуха, в отличие от обычного трансформатора. Этот тип может восполнить недостатки масляных трансформаторов. Он используется, в частности, в условиях сильного загрязнения, повышенной влажности воздуха, очень низкой температуры окружающей среды.
Просмотреть сейчас:Идеальный трансформатор сухого типа для направляющей
Почему стоит выбрать Jiangsu Daelim?
Компания Daelim занимается проектированием, проектированием и производством высококачественных трансформаторов уже более 15 лет.
Наша компания состоит из экспертов и профессионалов в области рекламы в этой области. В нашей команде есть блестящие исследователи и производственная команда, которые помогают создавать и поставлять исключительные и эффективные трансформаторы для различных предприятий и домов.
Наша команда проходит интенсивное и методичное обучение, направленное на постоянное совершенствование руководящих принципов и систем качества. Наша миссия также состоит в том, чтобы оправдать ожидания и потребности наших уважаемых клиентов, завоевать их доверие и удовлетворить их потребности. Таким образом, мы можем наладить прочные и долгосрочные партнерские отношения с нашими клиентами.
Пекин Daelim Green EP TECH Co. Ltd. основана на опыте и знаниях людей, увлеченно работающих в компании. Каждый персонал постоянно работает с мыслью о предоставлении наилучшей продукции каждому из наших клиентов. В наших интересах внедрить инновационный продукт, такой как трехфазный трансформатор, чтобы дать нашим клиентам преимущество в ведении своего бизнеса без каких-либо перебоев, когда дело доходит до питания.
Мы также предлагаем индивидуальную настройку продукта в соответствии с потребностями и требованиями вашей компании. С нами вы можете рассчитывать на продукцию высокого уровня и возможности быстрого исполнения без ущерба для качества продукции. Мы также гарантируем, что каждый из наших клиентов чувствует себя особенным благодаря нашему первоклассному обслуживанию клиентов. Итак, если вы ищете трансформаторы для дома или бизнеса, наша компания всегда открыта для вас.
Мы всегда поддерживаем миссию нашей компании, которая заключается в удовлетворении потребностей наших клиентов. Вот почему, если вы выберете нас для своих нужд трансформатора, вы никогда не ошибетесь с Daelim!
Устройство и принцип работы трехфазного трансформатора
Силовой трансформатор является важным оборудованием в электрической системе. Он используется для передачи и распределения электроэнергии для потребления. У вас должна быть машина с достаточно большой мощностью, чтобы удовлетворить потребности в передаче энергии на большие расстояния.
Вот почему появился трехфазный трансформатор.
Что такое трехфазный трансформатор? И какова его структура? Давайте изучим статью ниже.
Содержание
1. Что такое трехфазный трансформатор?
2. Конструкция и принцип работы трехфазного трансформатора
а. Структура трехфазного трансформатора
b. Принцип работы трехфазного трансформатора
3. Некоторые типы трехфазных трансформаторов
a. Трехфазный трансформатор закрытого типа
б. Трехфазный трансформатор открытого типа
c. Сухой трансформатор
4. Прайс-лист на трехфазные трансформаторы
1. Что такое трехфазный трансформатор? Трехфазный трансформатор представляет собой статическое электромагнитное устройство, предназначенное для передачи энергии или передачи переменных электрических сигналов между цепями посредством явления электромагнитной индукции Фарадея .
Трехфазные трансформаторы играют важную роль в системе передачи электроэнергии. Это оборудование в основном используется в промышленных целях для производства, передачи и распределения электроэнергии. Трехфазные трансформаторы используются и устанавливаются в местах, потребляющих чрезвычайно большое количество электроэнергии, таких как здания, квартиры, больницы, электростанции и т.д…
2. Конструкция и принцип действия трехфазного трансформатора а. Конструкция трехфазного трансформатораКонструкция трехфазного трансформатора состоит из трех основных компонентов:
- Стальной сердечник является одним из основных компонентов трехфазного трансформатора. Стальной сердечник трехфазного трансформатора имеет три магнитных столба для намотки провода и магнит для замыкания магнитной цепи. Стальной сердечник машины изготовлен из листов электротехнической стали, покрытых с двух сторон изолирующей краской и собранных вместе в форме цилиндра.
- Трехфазная машинная обмотка имеет шесть изолированных медных обмоток, намотанных на цилиндр. Обмотка используется для приема и передачи энергии во время работы машины. Корпуса трансформаторов
- также очень важны, поскольку они помогают защитить и поддерживать срок службы трансформатора. Обычно корпус трехфазного трансформатора изготавливается из пластика, железа, стали и т. д. В зависимости от конструкции машины и каждого производителя трехфазного трансформатора они будут иметь различную структуру.
Внутри трехфазного трансформатора
b. Принцип работы трехфазного трансформатораПринцип работы трехфазного трансформатора очень прост, трехфазные трансформаторы будут работать на основе двух физических явлений:
+ Электрический ток протекает через генерируемый провод магнитное поле
+ Изменение потока в катушке проводника вызывает индуцированное напряжение
Когда вы поймете принцип работы машины, вы быстро поймете порядок работы и принципы, обеспечивающие эффективную работу трехфазных трансформаторов и правильную мощность устройства.
3. Некоторые типы трехфазных трансформаторов
Обычно трансформаторы классифицируют по классам напряжения, используемому сердечнику, компоновке и расположению обмотки. Ниже мы перечисляем наиболее часто используемые сегодня на рынке трехфазные трансформаторы:
- Трехфазный трансформатор герметичного типа
- Трехфазный трансформатор открытого типа
- Трехфазный сухой трансформатор
Герметичный трехфазный трансформатор с охлаждением через компенсационные пластины. Когда температура в VH высока, эти лопасти будут расширяться; воздух, дующий прямо через лопасти, способствует охлаждению машины.
Трехфазный трансформатор закрытого типа
b. Трехфазный трансформатор открытого типа Трехфазный трансформатор открытого типа имеет цикл охлаждения за счет вспомогательного масляного бака и лопастей вентилятора.
Отличие открытого типа от закрытого заключается в дополнительном масляном баке.
Трехфазный трансформатор открытого типа MBT
c. Сухой трансформаторСухие трансформаторы, также известные как литые пластиковые трансформаторы, представляют собой трансформаторы с катушками, залитыми эпоксидной смолой. В отличие от обычных трансформаторов, обмотки и магнитопроводы сухого трансформатора находятся под давлением воздуха. Сухие трансформаторы были созданы для преодоления недостатков масляных трансформаторов. Сухие трансформаторы используются в особых условиях, таких как сильное загрязнение окружающей среды, влажность воздуха выше 95%, температура окружающей среды до — 25 ºC.
MBT — сухой трехфазный трансформатор
Статьи по теме:
Что такое силовой трансформатор? https://diasureplus.com/
Цель использования трансформатора
4.
Прайский список для трехфазных трансформаторов Трехфазный трансформатор является флагманским продуктом MBT Electrical Equipment.1327 (ОБТ) . Наша компания гордится тем, что является ведущим производителем и поставщиком престижных распределительных трансформаторов во Вьетнаме с более чем 20-летним опытом в области исследований и производства трансформаторов с командой сотрудников. Сотрудники компании имеют высокую квалификацию; рынок высоко оценил современное технологическое оборудование и машины, продукцию и услуги компании.
Имея четыре завода площадью более 20000 м2, MBT поставляет полную линейку продукции: однофазные трансформаторы, трехфазные масляные трансформаторы герметичного типа, трансформаторы открытого типа, сухие трансформаторы и т. д. Экспорт на рынок достиг более 50 000 единиц. Кроме того, существуют другие линейки продуктов, такие как распределительные щиты среднего и низкого напряжения, киоски, одноколонные интегрированные электростанции, стабилизаторы напряжения, реакторы переменного и постоянного тока и т.
